Ваз 2109 масса приборной панели: Масса щитка приборов ваз 2109

Масса щитка приборов ваз 2109

С недавнего времени стал замечать, что показания Приборки и БК перестали совпадать хоть и не на много, ну а в дальнейшем вообще стрелки начали прыгать и подсветка самой приборки немного моргала.
Подозрения сразу упало на плохую массу, открываем схему:

а вот и сама масса от приборки :

в автомобиле она находится в салоне под панелью со стороны водительского сидения с левой стороны, под ковролином и шумоизоляцией . на фото показано примерное место положения соединения массы с кузовом

В моем случае клеммы массы были немного окислены и плохо притянуты к кузову (крепятся они на саморез) устранив это, приборка стала работать должным образом.

Как известно, на автомобилях ВАЗ 2108, 2109, 21099 электрооборудование выполнено по однопроводной схеме. Функцию минусового («массового») провода выполняют кузов и двигатель автомобиля. Поэтому отрицательные выводы всех электроприборов (источников и потребителей электроэнергии) соединены с кузовом или двигателем.

Особенности крепления «массы» электрооборудования автомобилей ВАЗ 2108, 2109, 21099

— Соединение «минусовая клемма аккумулятора – двигатель и кузов автомобиля»

Минусовой толстый провод (обычно черный) идет от минусовой клеммы АКБ к корпусу коробки передач (см. фото выше). Другой толстый провод (чаще всего т.н. «плетенка») от этой же минусовой клеммы идет к кузову и крепится на шпильку рядом с аккумулятором. Такое соединение обеспечивает наличие «минуса» от клеммы АКБ на всех электроприборах после поворота ключа в замке зажигания и обеспечивает нормальную работу стартера (стабильный пуск двигателя).

— Соединение «генератор – двигатель»

Обеспечивается конструктивным для ВАЗ 2108, 2109, 21099 расположением генератора непосредственно на двигателе. После пуска двигателя и включения в работу генератора, «минус» и «плюс» электрооборудования автомобиля будет завязан теперь на него, а не на АКБ.

Неисправности «массы» электрооборудования автомобилей

Неисправностей «массы» обычно всего две:

— плохой (окислившийся) контакт в местах соединения;

— «обрыв» в проводах.

При наличии плохого контакта с «массой» возможны проблемы с запуском двигателя (втягивающее реле щелкает, стартер не крутит). В такой ситуации многие начинают ремонтировать или менять стартер, хотя необходимо всего лишь зачистить места контакта массового провода к двигателю и кузову или минусовую клемму с выводом на АКБ.

Помимо этого надежный контакт «массы» важен для нормальной работы потребителей электроэнергии на автомобиле (свет фар, печка, дворники и т.п). Например, часто возникают так называемые «блуждающие» неисправности или «глюки», когда прибор то работает, то нет, а потом опять работает. В такой ситуации необходимо в первую очередь привести в порядок основные «массовые» провода, идущие от клеммы АКБ, а во вторую проверить надежность соединения «минусового» провода идущего от каждого прибора к минусу (обычно черный провод).

«Обрыв» в проводах может возникнуть при переломе «массового» провода или сильного окисления его в месте крепления к «минусовой» клемме аккумулятора.

— Помимо проверки «минусовых» соединений электрооборудования автомобилей ВАЗ 2108, 2109, 21099, в случае возникновения проблем с запуском двигателя или работой электроприборов, необходимо так же измерить напряжение на выводах аккумуляторной батареи, чтобы оценить степень ее работоспособности. Её неисправность или низкий уровень заряда может служить причиной описанных выше неисправностей связанных с «массой».

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Текст и фото: И.Н. Скрыдлов, Люберцы (aka Aktuator)

В настоящее время, подавляющее большинство автомобилей используют кузов автомобиля (а/м) в качестве общего провода для большинства потребителей электроэнергии. Кузов поэтому называется массой (mass, foreground, ground) автомобиля. В случае если какое либо из соединений с массой становится ненадежным, начинаются чудеса. Простейший тому пример – перемигивание всех ламп в заднем фонаре. Включаем указатель поворота, а он начинает перемигиваться со стоп-сигналом или светом заднего хода. При этом на нужном потребителе напряжение в два-три раза отличается от необходимых 12 – 14 вольт, а на ненужном (не включенном) наоборот появляется вполне достаточное напряжение для его работы. Это с лампочками. А если такое начнется в Электронной Системе Управления Двигателя (ЭСУД)? Тогда двигатель может начать самопроизвольно менять режим своей работы – от набора больших оборотов до заглохания.

Попробую описать места, в которых наиболее вероятна потеря надежного соединения с массой, и глюки, появляющиеся при этом. Прошу заранее простить меня за порой странные и непривычные названия узлов и деталей а/м, но поскольку я работаю на гарантийной ВАЗовской станции, то положение обязывает.

Начну, пожалуй, с Аккумуляторной Батареи (АКБ). В современных а/м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т. к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. В первую очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную.

Тонкий провод, соединяющий минус АКБ и кузов автомобиля – главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Проверять следует затяжку как болта М 6 непосредственно на клемме АКБ, так и гайки М 8 на кузове. Место расположения на кузове зависит от марки а/м.

ВАЗ 2108 – 99 , 13 – 15	ВАЗ 11183
Приора – АКБ	Защита основных силовых цепей на Приоре

Точки заземления ЭСУД

Семейство 2108 – 9 и 13 – 15 1 , 5 L масса ЭСУД берется с двигателя, с двух болтов М 6 , крепящих заглушку с правой стороны головки блока. У карбюраторных а/м там крепился распределитель зажигания. Семейство а/м 2113 – 15 1 , 5 и 1 , 6 L с контроллерами нового поколения Бош 7 . 9 . 7 или Январь 7 . 2 , соединение ЭСУД с массой находится на приварной шпильке, крепящей металлический каркас центральной консоли панели приборов, к тоннелю пола, через металлическую планку с двумя боковыми ушками слева и справа (Внутри центральной консоли, примерно под пепельницей). К сожалению, как показала практика, под планкой отсутствует корончатая шайба. Из-за этого, учитывая то, что сама шпилька прокрашена в процессе изготовления а/м, и практически не затянута соответствующей гайкой, со временем появляется дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ и ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в

FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ. (См. выше).

С емейство 2110 – 12 , 1 , 5 L . Масса ЭСУД берется с двух болтов М 6 , расположенных на левой стороне головки блока.

Семейство 21114 , 21124 1 , 6 L, с контроллерами нового поколения Бош 7 . 9 . 7 или Январь 7 . 2 . В головке уже один болт М 6 . С него берется масса только на все четыре катушки зажигания, а масса на ЭСУД берется в салоне, с приварной шпильки на кронштейне крепления ЭСУД, за левым экраном центральной консоли. В свою очередь на кронштейн масса подается через шпильку, приваренную к моторному щиту посредине. Гайка на этой шпильке, как правило, не затянута. При недостаточном контакте в этих соединениях возможен дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ, ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в

FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ. (См. выше).

Семейство Нива с котроллером Bosch MP 7 . 0 . масса ЭСУД берется с двигателя, с болтов крепящих заглушку, на месте распределителя зажигания – трамблера, рядом с модулем зажигания.

Семейство Нива с котроллером Bosch М 7 . 9 . 7 . Масса ЭСУД берется, что стало уже характерным для нового поколения контроллеров с кузова а/м. В данном конкретном случае непосредственно со шпилек его крепления. Однако лично мне такой способ не очень понравился из за того, что обжатая на конце провода клемма имеет много большую толщину, чем нужно для того, что бы корончатая шайба равномерно прижималась к кузову автомобиля вокруг шпильки. Поэтому я шайбу оставил на месте между кузовом и контроллером, а вот клемму переставил непосредственно под гайку крепления контроллера.

На Нивах 21214 масса берется с 2 ‑х сторон блока. Далее оба провода входят в общий жгут и идут к разъему ЭБУ. Перед разъемом есть скрутки для каждого коричневого провода где масса распределяется для остальных датчиков и самого ЭБУ.

Семейство Шеви Нива с контроллером Bosch MP 7 . 0 . Масса ЭСУД берется с блока двигателя, со шпилек М 8 , находящихся в его нижней левой части, под модулем зажигания. На фото над ним видны шпильки крепления МЗ (он снят).

Семейство 2104 – 07 «классика» со старыми контроллерами. Масса ЭСУД берется с болта притягивающего кронштейн крепления модуля зажигания к блоку двигателя.

Семейство ВАЗ 11183 «Калина». Масса ЭСУД находится с правой стороны двигателя, на кронштейне крепления впускного коллектора.

Точки заземления электрооборудования (торпедных жгутов)

У семейств 2108 – 9 и 2113 – 15 единственное место соединения торпедного жгута, заднего жгута и схемы блока монтажного реле и предохранителей находится на усилителе крепления рулевого вала, под комбинацией приборов. При ненадежном контакте в этом соединении возможны отклонения стрелок указателя температуры и уровня топлива при включении габаритного освещения, указателей поворота, звукового сигнала, омывателя ветрового стекла, стеклоочистителя и др. потребителей. Для ленивых «типа диагностов» в семействе 2113 – 15 возможно кинуть «соплю» от массы прикуривателя на металлическую конструкцию внутри центральной консоли панели приборов – «бороды», проводом с сечением не меньшим чем идет к прикуривателю. Но только в том случае, если установлена заводская панель приборов. Определить это можно по наличию крепления указанной металлической конструкции к тоннелю пола, «фирменному» креплению контроллера ЭСУД, – с использованием пластикового переходника межу контроллером и металлической конструкцией и закрепленным диагностическим разъемом в штатном месте за декоративной заглушкой под пепельницей. Для добросовестных диагностов: обязательно надежно затянуть штатный болт, сняв комбинацию приборов. У этого же семейства есть еще одно соединение с массой, у электродвигателя отопителя. Оно находится под панелью приборов, на левой стороне корпуса отопителя.

У семейства 2110 – 12 1 , 5 L и 21114 , 21124 1 , 6 L все по-другому. Там таких соединений больше. Первое соединение с массой а/м находится внутри панели приборов, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией. На а/м первых лет выпуска провода массы к приварной шпильке подходили поверх шумоизоляции, а потом чья-то светлая голова придумала прятать провода под нее. Так что доступ к шпильке весьма неудобен и возможен только с помощью ключа трубки или удлиненной головки на 10 . При недостаточном соединении в этом месте при включении головного света фар или электродвигателей стеклоподъемников может включиться стеклоочиститель с омывателем, сработать система центрального запирания дверей.

Второе соединение находится на приварной шпильке, на центральной консоли панели приборов, с левой стороны, над левым экраном консоли, под гайкой М 6 . Но даже если эта гайка затянута как следует, а проблема осталась, то переходим к самой главной для всей панели приборов точке массы, заземляющей весь металлический каркас панели. Это приварная шпилька с резьбой М 6 . Она находится на нижней, внутренней (салонной) стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания. Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелок указателя температуры и уровня топлива.

У семейства НИВА со всеми типами контроллеров масса торпедного жгута крепится гайкой, на приварную шпильку крепления кронштейна реле, и, как это уже стало привычным, затянута очень слабо. Находится сия шпилька за штатным блоком предохранителей. Масса подкапотного жгута крепится на одну из приварных шпилек крепления бачка тормозной жидкости. Туда же прикручена масса от обоих вентиляторов охлаждения радиатора.

В а/м Шеви Нива основное место соединения жгутов с массой находится в левой верней части моторного щита со стороны салона, также на приварной шпильке. Для доступа к соединению необходимо отвинтить декоративную накладку, закрывающую блок монтажный реле и предохранителей и сам этот блок. Так же проблемным местом Шеви-Нивы является силовая масса АКБ, прикручивается к кузову рядом с натяжителем цепи.

На кронштейне крепления ЭБУ так же есть 2 массовых провода. На фото ЭБУ для наглядности демонтирован.

У семейства ВАЗ 2104 – 07 «классика», масса торпедного жгута крепится на приварную шпильку за комбинацией приборов, вместе с реле поворотов.

Хотелось бы отметить ещё и такую немаловажную деталь: абсолютно все шпильки, к которым крепятся клеммы проводов массы, прокрашиваются на заводе вместе с кузовом, никакого защитного покрытия кроме слоя краски не имеют и поэтому подвержены коррозии при удалении краски и отсутствии дополнительной защитной смазки. Для обеспечения надлежащего контакта указанных клемм с кузовом заводом применяются корончатые шайбы, которые в отличие от шайб гровера должны быть не между клеммой и гайкой, а между кузовом и клеммой. Своими острыми гранями между вырубленными зубьями шайба одной своей стороной, обращенной к кузову, прокалывает лакокрасочное покрытие, а другой стороной, обращенной к клемме, надежно впивается в нее. На правильное расположение этих шайб следует в первую очередь обращать внимание, когда клиенты обращаются по поводу неисправностей в электрооборудовании после выполнения арматурных работ, производимых в процессе жестяно-покрасочного либо иного ремонта. В частности, при снятии кронштейна крепления воздухозаборного рукава на десятом семействе, сидящего на шпильке крепления минусового провода АКБ к кузову, указанная шайба должна быть расположена между кузовом и кронштейном.

И в заключение. Уж коли Вы нашли место с плохим контактом, не поленитесь отделить друг от друга все соединения, выявить подгоревшие или окислившиеся места и тщательнейшим образом зачистить и выровнять все контактирующие поверхности перед окончательной сборкой.

Ниже представлена небольшая галерея подключения силовых точек масс на двигателях отечественных автомобилях.

Изменения в креплении провода «масса АКБ – кузов», на а/м ВАЗ 21124

Примерно с ноября-декабря 2005 г, изменен способ крепления воздухозаборника и провода массы. Воздухозаборник теперь крепится болтом М 6 х 15 с гровер шайбой, через отверстие в кузове. Завинчивается болт в приварную гайку кронштейна крепления воздухозаборника. Изменен способ крепления провода масса АКБ – кузов, в части крепления к кузову а/м. Теперь он крепится на приварную шпильку М 8 х 20 , находящуюся между площадкой аккумулятора и левой фарой а/м. Вместе с ним на этой же шпильке крепятся провода массы эл. вентилятора охлаждения радиатора и масса левого переднего пучка проводов.

По той же теме:

Материал на данную тему от Олега Браткова: Снова о массах.

Щиток приборов на высокой панели ВАЗ 2109: обозначение и схема, как её снять своими руками

Содержание:

1. Высокая панель приборов
2. Комбинация приборов
3. Снятие

Автомобили ВАЗ 2109 с завода оснащаются низкими и высокими приборными панелями. Сегодня мы познакомим вас с особенностями высокой панели, ее обозначениями и щитком приборов.

Щиток

Высокая панель приборов

Согласно схеме, представленной ниже, ВАЗ 2109 с высокой панелью имеет следующие компоненты.

Высокая приборная панель

Номер элемента	Что это
1.	Выключатель зажигания
2.	Выключатель аварийного сигнала
3.	Рычаг управления стеклоочистителем и омывателем лобового стекла
4.	Гнездо радиоприемника
5.	Центральные сопла системы отопления и вентиляции салона
6.	Бортовой компьютер (доступен не во всех комплектациях)
7.	Приборная панель
8.	Крышка бардачка (вещевой ящик)
9.	Боковые сопла системы отопления и вентиляции салона
10.	Облицовка динамика (громкоговорителя)
11.	Полка
12.	Выключатели электростеклоподъемников (доступны в определенных комплектациях)
13.	Прикуриватель
14.	Панель управления отоплением и системой вентиляции салона
15.	Рычаг переключения КПП
16.	Рычаг ручного стояночного тормоза
17.	Пепельница
18.	Ручка перекрытия воздушной заслонки карбюратора
19.	Педаль газа
20.	Педаль тормоза
21.	Сцепление
22.	Выключатель звукового сигнала (клаксон)
23.	Выключатель подсветки приборной панели
24.	Гидрокорректор фар
25.	Выключатель обогрева передних кресел (доступен в комплектации)
26.	Выключатель задней противотуманной оптики
27.	Выключатель передних противотуманных фар (доступен не в каждой комплектации)
28.	Выключатель обогрева стекла сзади
29.	Рычаг привода замка капота
30.	Рычаг управления поворотниками и светом
31.	Переключатель наружной оптики
32.	Комбинация приборов

Чтобы устранить определенные неисправности, следить за параметрами работы двигателя, систем автомобиля, необходимо при первом знакомстве с ВАЗ 2109 обязательно узнать, как устроена комбинация приборов с высокой панелью.

Комбинация приборов

Приведем ниже схему, а также ознакомим вас с компонентами данного узла.

Комбинация приборов

Номер элемента	Что это
1.	Спидометр
2.	Ручка сброса показаний пробега за сутки
3.	Счетчик пробега за сутки
4.	Счетчик общего пробега автомобиля
5.	Показатель уровня топлива в баке
6.	Световая панель бортовой системы контроля
7.	TEST
8.	STOP
9.	Контрольная лампа поломки стоп-сигнала и габаритов
10.	Контрольная лампа падения уровня жидкости торможения
11.	Контрольная лампа падения уровня жидкости охлаждения
12.	Контрольная лампа износа передних тормозных колодок
13.	Контрольная лампа падения уровня жидкости в омывательном бачке
14.	Контрольная лампа падения уровня масла в картере мотора
15.	Указатель температуры жидкости охлаждения
16.	Тахометр
17.	Контрольная лампа активации стояночного тормоза
18.	Контрольная лампа Проверьте мотор (Check Engine) системы впрыска топлива
19.	Контрольная лампа закрытия воздушной заслонки мотора (карбюратора)
20.	Контрольная лампа резервного запаса топлива
21.	Контрольная лампа аварийного давления масла
22.	Лампа включения указателя правого поворотника
23.	Контрольная лампа разрядки аккумулятора
24.	Контрольная лампа левого поворотника
25.	Контрольная лампа при не пристегнутых ремнях безопасности
26.	Контрольная лампа при незакрытых дверях
27.	Контрольная лампа активации габаритной оптики
28.	Контрольная лампа при включении дальнего света
29.	Контрольная лампа Проверьте двигатель системы токсичности

Снятие

Ознакомившись со схемой высокой панели приборов у ВАЗ 2109, многие наверняка задумаются над вопросом ее снятия.

Причин для того, чтобы выполнить демонтаж панели, более чем достаточно:

• Ремонт, модернизация системы отопления;
• Кузовной ремонт;
• Замена старой панели на новую;
• Покраска автомобиля;
• Шумоизоляция кузова и пр.

Процесс демонтажа

Нельзя сказать, что снятие панели — процесс сложный. Основная проблема заключается во времени, которое необходимо затратить на работу. Задача требует сосредоточенности и повышенного внимания, чтобы демонтировать все элементы, приборы, накладки.

Процесс выглядит следующим образом.

1. Снимите сам руль, иначе во время демонтажа панели он будет вам серьезно мешать.
2. Вытяните на себя подсос карбюратора. У инжекторных двигателей такого элемента нет. Затем снимите с тяги привода ручку, выполненную из пластика.
3. Далее снимается декоративная накладка консоли. Для этого достаточно открутить по бокам два крепежных винта.
4. Демонтируйте пепельницу, удалите со своего посадочного места прикуриватель.
5. Снимите ручку, которая отвечает за обороты электромотора вентилятора.
6. Подденьте отверткой рычаги привода отопителя салона, что позволит снять и эти декоративные элементы.
7. Отключите колодку с проводами от переключателя режимов вентилятора печки.
8. Демонтируйте с контактов два питающих провода лампочки подсветки панели управления печкой.
9. Теперь вам потребуется избавиться от нескольких декоративных ручек управления — гидрокорректора фар, регулятора подсветки приборов.
10. Следующий шаг — демонтаж самого гидрокорректора и регулятора освещения. Вам потребуется торцевой ключ, подходящий по диаметру под используемые крепежные гайки. Открутив, протолкните их внутрь. Чуть позже вы сможете их извлечь наружу.
11. Слева и справа снимаются воздушные дефлекторы обогрева боковых окон.
12. Здесь же с помощью крестовой отвертки нужно открутить с каждой стороны по одному крепежному винту, которые удерживают верхние накладки панели.
13. Демонтируйте переключатель наружного света па приборной панели. Чтобы это сделать, нужно аккуратно плоской отверткой поддеть переключатель и вытащить его наружу. Резко не тяните, поскольку переключатель ограничен длиной используемых проводов. От переключателя отключите питающую колодку с проводами и отставьте в сторону. Колодку пока можно протолкнуть внутрь панели.
14. Если у вас имеется аудиосистема, снимите магнитолу. Теперь извлеките стандартное гнездо от радиоприемника. Разумеется, если оно у вас осталось.
15. Открутите центральный крепеж от накладки панели.
16. Приступаем с снятию накладки приборной панели. Перед этим обязательно отщелкните имеющиеся под приборной доской защелки. Делается это парой плоских отверток. Инструменты вставьте по краям и придавите. Выполняя движения вверх, панель приподнимается и потом полноценно снимается.
17. Накладка демонтирована, но это только половина дела. Далее вы без проблем можете отключить питающую проводку от прикуривателя и лампы подсветки прикуривателя.
18. Так же без особых сложностей отключаются провода от аварийного сигнала и лампы подсветки аварийки.
19. Обязательно не забудьте снять декоративную накладку с переднего динамика и выключателя обогрева стекла, плюс накладку выключателя задней противотуманной оптики. Если динамик у вас также имеется, его потребуется демонтировать.
20. Просуньте руку в отверстие, имеющееся под динамиком, чтобы отключить колодку с проводкой от переключателя противотуманок и обогрева заднего стекла.
21. Комбинация приборов удерживается на панели двумя крепежными винтами, которые следует открутить. Потяните ее на себя, открутите гайку и выньте гибкий трос привода от спидометра.
22. Все, колодку с проводкой от комбинации приборов можно отсоединить и убрать пока в сторонку.
23. Аналогично сделайте с замком зажигания — отключите колодку с проводами, снимите с разъема провод массы релюшки зажигания.
24. Здесь же в непосредственной близости вы увидите провод от контрольной лампы воздушной заслонки. Но только у карбюраторного ВАЗ 2109. Инжекторные версии этим проводом не оснащаются.
25. С каждой стороны панель открутите по одному нижнему крепежному винту.
26. Рассоедините питающую проводку подсветки бардачка.
27. Открутите крепежи панели отопителя и отведите ее вниз. Так панель не будет вам мешать.
28. Демонтируйте крепежные элементы направляющей тяги печки салона.
29. Открутите все оставшиеся боковые верхние и центральные крепежи, после чего панель наконец-то можно будет полностью снять.

Один из многих винтов

Ваши дальнейшие действия напрямую зависит от причин, из-за которых вы решили пройти этот нелегкий путь по демонтажу приборной панели.

Снятие панели, как вы можете заметить, процесс не сложный, но хлопотный. Много деталей, элементов, крепежей. Здесь самое главное четко придерживаться инструкции и не забывать, что демонтаж — только половина пути. Некоторые сталкиваются с проблемами в процессе обратной сборки.

 Загрузка …

---

Снятие приборной панели (высокая) ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

			1. Снимите декоративную накладку рулевого колеса.	2. Отверните гайку крепления рулевого колеса так, чтобы торец гайки был заподлицо с торцом вала рулевой колонки.	Руль очень плотно сидит на шлицах вала, поэтому не отворачивайте сразу гайку крепления колеса: при резком ударе Руль, соскочив со шлицев, может нанести травму. Промаркируйте положение рулевого колеса относительно вала.
			3. Резкими ударами руки сбейте Руль со шлицев рулевого вала	4. Окончательно отверните гайку и снимите Руль.	5. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.
			6. Снимите нижний кожух рулевой колонки и облицовку выключателя зажигания.	7. Снимите верхний хожух рулевой колонки.	8. Ослабьте затяжку болта крепления основания подрулевых переключателей.
			9. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.	10. Отсоедините колодку с проводами от рычага переключателя стеклоочистителей и омывателя.	При отсоединении колодок с проводами рекомендуем их промаркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.
			11. Отсоедините колодку с проводами от рычага переключателя указателей поворота и света фар.	12. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.	13. Выверните два винта крепления накладки консоли панели приборов.
			14. Снимите накладку с консоли.	15. Выньте патрон прикуривателя из гнезда.	16. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.
			17. Снимите ручку переключателя вентилятора отопителя.	18. Снимите три ручки управления отопителем, подцепляя их отверткой.	19. Отсоедините колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.
			20. Отсоедините два провода от контактов лампы подсветки панели управления отопителем.	21. Снимите ручку гидрокорректора света фар, потянув ее на себя.	22. Снимите ручку выключателя освещения комбинации приборов.
			23. Отверните гайку крепления выключателя освещения комбинации приборов.	24. Отверните гайку крепления гидрокорректора света фар.	25. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.
			26. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.	27. Отверните по одному винту крепления накладки с обеих сторон панели приборов.	28. Подцепите отверткой и выньте из панели переключатель наружного освещения.
			29. Отсоедините от переключателя наружного освещения колодку с проводами. Протолкните колодку внутрь панели приборов.	30. Подцепите отверткой и выньте гнездо для радиоаппаратуры. Если на автомобиль установлена радиоаппаратура, предварительно снимите ее.	Радиоаппаратуру снимайте в соответствии с инструкциями завода-изготовителя.
			31. Отверните винт крепления накладки панели приборов.	32. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.	33. Приподнимите накладку панели приборов.
			34. Отсоедините колодку с проводами от колодки прикуривателя.	35. Отсоедините колодку с проводами от колодки подсветки прикуривателя.	36. Отсоедините колодку с проводами от лампы подсветки выключателя аварийной сигнализации.
			37. Отсоедините колодку с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.	38. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны – защелки легко отламываются.	39. Отсоедините колодку с проводами от выключателя обогрева стекла двери задка.
			40. Снимите колодку с выключателя задних противотуманных фонарей.	41. Отверните два винта крепления комбинации приборов.	42. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.
Предупреждение Разъедините колодки с проводами дополнительного оборудования, если оно установлено на вашем автомобиле.				43. Отсоедините красную колодку с проводами от комбинации приборов.	44. Отсоедините колодку с проводами от бортовой системы контроля.
			45. Отсоедините белую колодку с проводами от комбинации приборов.	46. Отсоедините колодку выключателя зажигания с проводами от реле зажигания.	47. Отсоедините провод “массы” реле зажигания.
			48. Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки.	49. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.	50. Отсоедините колодку с проводами лампы подсветки вещевого ящика.

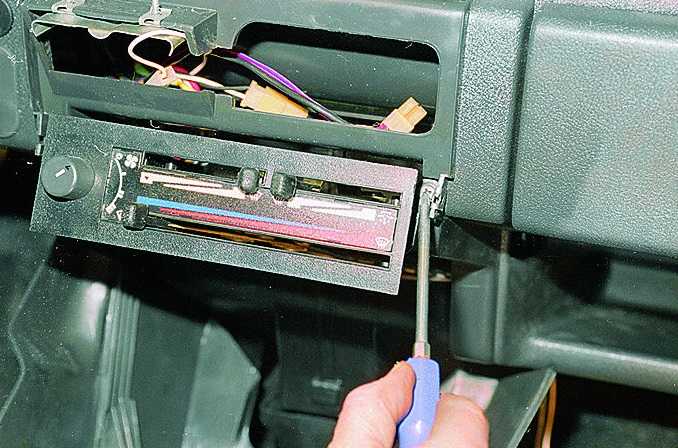

			51. Отверните два винта крепления и опустите вниз панель управления отопителем.	52. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.	53. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.
			54. Подцепите отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.	55. Отверните винт центрального крепления панели приборов.	56. Снимите панель приборов.

Масса приборной панели ваз 2114

Где крепится «масса» двигателя? Почему двигатель работает нестабильно?

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса». А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое.

Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т. д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы.  Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд).

В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Масса аккумулятора

Гайка на креплении минуса аккумулятора с двигателем

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки  гайки как к кузову так и к клемме аккумулятора.

Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки.

Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута.

Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

Соединения торпедного жгута, схемы блока монтажного реле и предохранителей, заднего жгута

Масса торпеды (панели приборов)

В данном месте в связке находятся соединения торпедного жгута, схемы блока монтажного реле и предохранителей, заднего жгута. Данное соединение находится под креплением рулевого вала. Если данное соединение ненадёжно, то возможны отклонения показания панели приборов при включении потребителей энергии ( фары, поворотники и др.)

Масса электродвигателя отопителя

Данное соединения массы находится под панелью приборов на левой стороне корпуса отопителя.

В заключении стоит отметить, что абсолютно все шпильки заводского производства никак не обрабатываются помимо краски, поэтому со временем появляется коррозия, окисления, и начинаются просадки в напряжении.

Источник: https://vaz-2114-lada.ru/2012/12/gde-krepitsya-massa-dvigatelya-pochemu-dvigatel-rabotaet-nestabilno/

Приборная панель 14-ой Лады: что должен знать и уметь автообладатель?

Благодаря показаниям на контрольном щитке владелец автомобиля может знать, какие устройства, подключенные к бортовой сети авто работают нормально, а каким следует уделить внимание. Не исключением являются и Лады 14-й модели. Что представляет собой панель приборов на автомобиле ВАЗ 2114, как произвести тюнинг устройства, узнайте из этой статьи.

Тюнинг контрольной панели на ВАЗ 2114

Из-за чего может пропасть освещение и погаснуть лампы на щитке? Ремонт приборки, расположенной в верхней части торпеды, осуществляется при выявлении неисправностей, о которых мы расскажем ниже, а сейчас рассмотрим устройство щитка.

Основные элементы приборной панели ВАЗ 2114 — это указатель уровня бензина, спидометр, тахометр, а также регулятор температуры хладагента. Последний обозначается в виде стрелки на левой части щитка. В том случае, если стрелка расположена в диапазоне от 105 до 130 градусов, водителю необходимо оставить транспортное средство и определить, по каким причинам антифриз закипает. В противном случае ДВС может просто закипеть.

Что касается тахометра, то он также представлен в виде стрелочной шкалы. Оптимальными считаются обороты мотора в диапазоне от 2 до 5.5 тыс. в минуту. В том случае, если стрелка попадает в красную зону, это чревато увеличением расхода бензина, тем более, что нагрузка на элементы мотора будет значительно выше. О спидометре мы рассказывать не будем — и так понятно, что этот прибор позволяет водителю определить, с какой скоростью он двигается.

На правой части щитка можно увидеть стрелку, демонстрирующую уровень бензина в бензобаке. Следует отметить, что данный регулятор не позволяет точно определить, сколько горючего осталось в системе, но водитель может знать примерно, какой объем бензина остался в баке.

Распиновка

Схема соединений и распиновка панели приборов приведены ниже.

Распиновка приборной панели

Обозначение компонентов

Возможные неисправности

Почему не работает панель или приборы на контрольном щитке?

Если не горит подсветка, погасла и перестала гореть одна лампочка, это может быть обусловлено не только выходом из строя самой лампы, но и другими неисправностями:

1. Перед тем, как производить снятие и разбирать приборку, необходимо удостовериться в том, что провод массы надежно закреплен. Бывает такое, что провод отходит из-за того, что передний пассажир задевает ее ногами.
2. Если основные датчики отказываются функционировать, при этом аудиосистема и лампочки подсветки приборов работают нормально, в большинстве случаев причиной неисправности является предохранитель F3. Он находится на блоке и его необходимо заменить, но перед этим желательно узнать, по какой причине он вышел из строя. На более старых моделях ВАЗ 2114 предохранители могут перегорать после каждой мойки, если имеются проблемы в проводке, в частности, речь идет о замыкании. Даже если визуально предохранительный элемент целый, его все равно надо демонтировать и произвести диагностику контактов.
3. Потухнуть лампочки подсветки приборной панели и выйти из строя датчики могут по причине неисправного реле зажигания.
4. В том случае, если помимо приборов на контрольном щитке и неработающей подсветке отказываются функционировать стеклоподъемники, дворники и прочие элементы, причин может быть несколько. Возможно, неисправность обусловлена перегоранием контактов на замке или некорректная работа монтажного блока. На блоке могут перегореть дорожки — такая проблема решается только путем замены устройства.
5. В том случае, если работать отказываются отдельные компоненты щитка, возможно, проблема заключается именно в их работоспособности. Так что владельцу ВАЗ 2114 придется снять и разобрать щиток, после чего искать проблему в конкретном датчике. Вполне возможно, что на контрольном щитке просто треснула шестеренка — ее нужно будет просто поменять.
6. Бывает, что от вибрации откручиваются гайки крепления массы не только на приборной панели, но и по кузову, и тогда начинает все жить своей жизнью (автор видео — Сергей Камаспринг).

Тюнинг подсветки

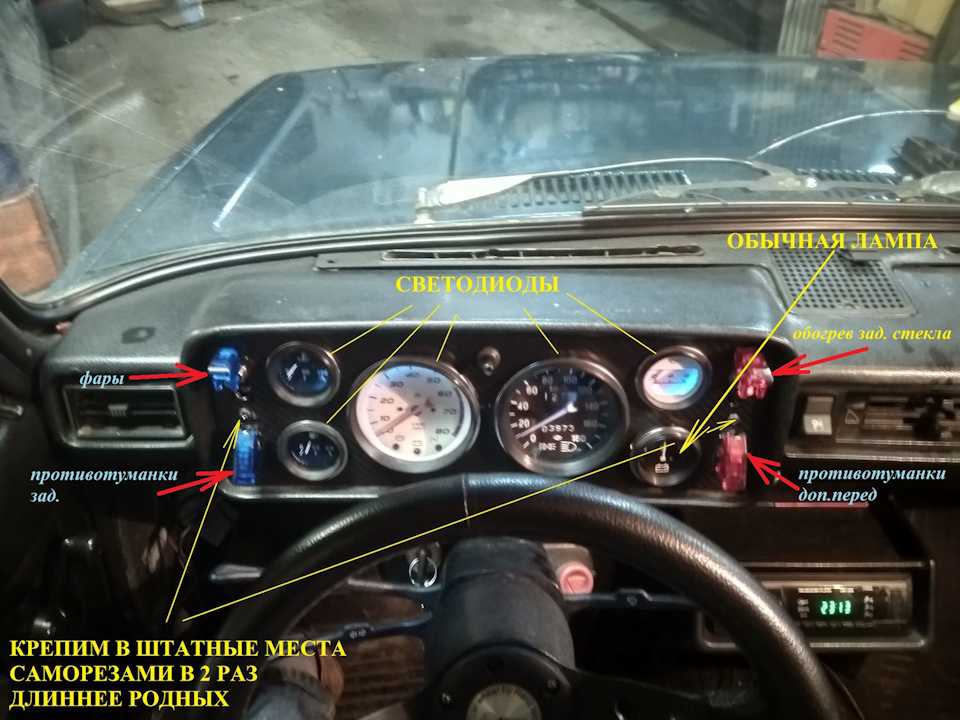

Тюнинг приборной панели может включать в себя замену подсветки — это позволит приборам на щитке выглядеть более стильно. В целом тюнинговать щиток не так сложно, для этого потребуется только демонтировать его и разобрать, заменить лампочки и выполнить другие несложные действия, после чего приборка ставится на место.

В первую очередь, нужно поменять стандартные лампы желтого цвета на яркие диодные элементы. Светодиоды китайского производства более дешевые, однако их ресурс эксплуатации значительно меньше.

Для того, чтобы освещение от светодиодов исходило прямо, на них можно надеть термоусадку — это позволит обеспечить нормальное свечение стрелок даже в темноте. Светодиодные провода нужно соединить с подсветкой от отопительного устройства.

 Если вы хотите, чтобы цвет стрелок был оригинальным, на каждый из них можно поставить красный светодиод, это позволит заметно обновить щиток (автор видео — By гараж #229).

Инструкция по снятию

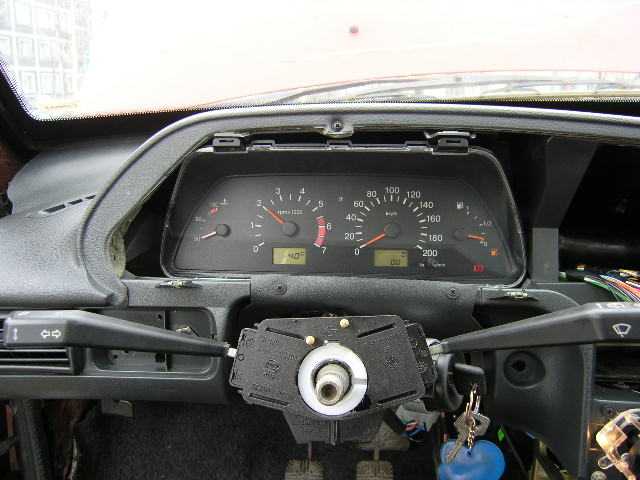

1. Открутите саморезы, фиксирующие приборку на торпеде.
2. Демонтируйте накладку, с помощью отвертки выкрутите пять саморезов, находящихся на правой стороне консоли, демонтируйте экран.
3. Отключите питание в бортовой сети, для этого откиньте минусовую клемму с АКБ.
4. Используя отвертку, снимите рукоятку с рычагов.

   Отсоедините провода, идущие к прикуривателю, после чего извлеките патрон.

5.  Потяните на себя и демонтируйте рычаг переключения печки.
6. Выкрутите саморезы над и под контрольным щитком, после чего открутите саморез, расположенный за ним. Также надо открутить саморезы, фиксирующие накладку.
7. После этого можно отключить провода, то перед этим их желательно пометить.

   Выкрутите болты фиксации и саморезы, которые фиксируют нижнее крепление. В общем, вам нужно открутить все саморезы, которые мешают демонтировать панель управления — крепления светодиода, отопительного блока и т.д.

8. Вытащите ламповые патроны, а также декоративную вставку. Если нужно открутить гайки, для этого потребуется ключ на 21. Демонтируйте гидрокорректор и извлекается его лампа.

Извините, в настоящее время нет доступных опросов.

«Как выглядит диодная подсветка на щитке ВАЗ 2114»

Результат тюнинга подсветки представлен на видео ниже (автор ролика — Technomania).

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи:Оцени автора (2 голос(ов), 5,00 из 5)

Источник: https://labavto.com/vaz/2114/pribornaja-panel/

Приборная панель ВАЗ-2115

Органы управления легкового автомобиля ВАЗ-2115 расположены в соответствии с нормами и правилами ЕЭК ООН. Для большего удобства использования рукояток, кнопок, выключателей и контрольных приборов, размещенных на приборной панели, на них нанесены графические символы, подсказывающие их функциональное назначение.

Рис. 1.1 Приборная панель ВАЗ-2115 (схема).

Схема приборной панели (Рис. 1.1) включает в себя органы управления:

1 – рычаг-переключатель режимов света фар или указателей поворота.

2 – сопло для обдува стекол передней двери.

3 – комбинация приборов.

4 – колесо рулевое.

5 – кнопка выключения звуковых сигналов.

6 – кнопка выключения аварийной сигнализации. Нажатие кнопки приводит к включению мигающего света контрольной лампы и указателей поворота.

Фото 1. Кнопка выключения аварийной сигнализации

7 – выключатель зажигания, совмещенный с противоугонным устройством. Никогда не выключайте зажигание и не извлекайте во время движения ключ из замка, в этом случае будет заблокировано рулевое управление и автомобиль потеряет управление.  Ключ в зажигании может принимать три положения:

• 0 – «отключено». Потребители отключены, ключ легко вынимается. При извлеченном ключе срабатывает закрывающий механизм противоугонной системы. Для гарантированного блока вала рулевого управления следует повернуть рулевое колесо влево или вправо до щелчка. Чтобы выключить противоугонное устройство нужно вставить ключ в зажигание и, поворачивая рулевое колесо влево-вправо, провернуть ключ в позицию «I»;
• I – «зажигание». Зажигание включено, ключ не извлекается, разблокировано рулевое управление;
• II – «стартер». Ключ не извлекается, разблокировано рулевое управление. Положение достигается поворотом ключа с преодолением упругой силы пружины. В этом положении ключ не зафиксирован — для работы стартера он должен удерживаться рукой. Еще выключатель зажигания оборудован блоком включения стартера во время работы двигателя.

Чтобы повторить включение стартера после неудавшейся попытки старта, нужно ключ зажигания из положения «I» перевести в положение «0», а после снова в положение «II».

8 – рычаг переключения стеклоомывателя и очистителей ветрового стекла.

9 – датчик иммобилизатора, передает специальный код от кодового ключа через иммобилизатор на блок управления двигателем.

10 – комплекс сигнальных лампочек системы бортового контроля. Комплекс содержит (рис. 1.2): 1 – сигнал падения уровня масла; 2 – сигнал низкого уровня жидкости в баке стеклоомывателя; 3 – сигнал низкого уровня охлаждающей жидкости; 4 – сигнал незакрытых дверей; 5 – сигнал неисправности стоп-сигнала и габаритных огней; 6 – сигнал износа накладок на колодках тормозов; 7 – сигнал говорит о том, что ремни безопасности не пристегнуты.

11 – выключатель наружного освещения.

12 – блок клавиш выключения противотуманных фар, противотуманных фонарей, обогрева заднего стекла.

13 – маршрутный компьютер, устанавливается на часть автомобилей выпуска, предназначен для вывода на дисплей одного из параметров: текущий расход топлива (или расход топлива средний суммарный), средняя скорость движения, пройденный путь, текущее время, время в дороге.

14 – заглушка.

15 – лампочка контроля антиблокировочной системы (ABS) тормозов. Устанавливается на место заглушки, при наличии антиблокировочной системой.

16 – лампочка контроля подушки безопасности. При наличии самой подушки устанавливается на место заглушки.

17 – центральные сопла вентиляционной и отопительной систем салона.

18 – крышка вещевого ящика (верхнего). Для использования верхнего вещевого ящика при открытой крышке нижнего вещевого ящика следует нажать рычаг замка верхней крышки. Рычаг замка располагается в нише нижнего вещевого ящика сверху.

19 – боковое сопло вентиляционной и отопительной систем салона.

20 – крышка вещевого ящика (нижнего). Для его открытия нужно прижать к ручке рукоятку замков. В случае если наружное освещение включено, автоматически сработает специальная подсветка внутренней части ящика.

21 – полка журнальная.

22 – панель управления вентиляционной и отопительной системами салона.

23 – гнездо для аудиоаппаратуры. Предполагается установка аудиоаппаратуры, соответствующей по габаритам и принципу крепления международным стандартам.

24 – пепельница.

тестирования приборной панели легкового автомобиля ВАЗ-2115 смотри здесь:

Как снять приборную панель ВАЗ-2115

Если вы решили снять панель приборов и осуществить самостоятельный тюнинг или ремонт своими руками, вам понадобится:

1. — Отсоединить от аккумуляторной батареи провод «массы».

2. — Извлечь винты крепления для съема облицовочного кожуха вала рулевого управления.

3. — Отсоединив провода, снять выключатель зажигания.

4. — Снять с рычагов управления отопителем рукоятки

5. — Снять ручку гидрокорректора фар.

Рис. 2.1 Приборная панель и ее элементы: 1 – приборная панель; 2 – накладка приборной панели; 3 – кронштейн; 4 – заглушка; 5 – пепельница; 6 – правая поперечина; 7 – правый экран консоли; 8 – щиток приборной панели; 9 – кронштейн центральный; 10 – левый экран консоли; 11 – левая поперечина.

6. Извлечь винты и отсоединить от щитка приборной панели 8 правый 7 и левый 10 экраны (см. рис. 2.1).

7. Открутить винты крепящие комбинации приборов.

8. Открутить винты соединяющие правую поперечину 6 с щитком приборной панели 8.

9. Извлечь заглушку 4 и вывернуть винт, крепящий щиток панели приборов 8.

10. Щиток приборной панели 8 снять в сборе с включателями освещения приборов, противотуманных фонарей, обогрева заднего стекла, аварийной сигнализации и прикуривателем.

11. Отсоединить все электрические провода.

12. Для снятия панели 1 в сборе с накладкой 2, извлечь винты крепления приборной панели к кронштейну 3 и поперечине левой 11.

13. При необходимости можно вывернуть винты и снять накладку приборной панели, а также сопла вентиляции салона и воздухопроводы.

Установка приборной панели производится в обратном порядке.

Источник: http://vsepoedem.com/story/pribornaya-panel-vaz-2115

Приборная панель Ваз 2114 — неисправности способы ремонта как разобрать

Поиск возможных причин, по которым может не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли самому создавать себе возможные неприятности и увеличивать риск возможного попадания в ДТП? Я думаю нет! В сегодняшней статье я хочу рассказать вам о возможных причинах возникновения неисправности приборной панели Ваз 2114, и дать некоторые способы ее самостоятельного ремонта.

Ваз 2114 – почему не работает приборная панель?

Почему не работает приборная панель Ваз 2114? Причин на самом деле может быть много, вот некоторые из них:

1. Перегоревший предохранитель
2. Сгоревшие дорожки на плате являются не ремонт пригодными. В данной ситуации всё решается установкой новой схемы. Пугаться этого не стоит, её стоимость не велика, а замену можно выполнить самостоятельно.
3. Обрыв в электропроводке можно назвать наиболее сложным, неприятным и трудно определяемым вариантом поломки. В этом случае, питание на панель приборов или один из индикаторов не подаётся, и он перестаёт работать. Определение неисправности происходит с помощью мульти метра. Нужный провод перезванивается, определяется место разрыва или плохого контакта и при необходимости заменяется или зачищается.

Если внезапно пропало освещение приборной панели, проверьте рукоятку регулировки яркости лампы освещения. Вполне возможно, ребёнок, сидевший перед этим в вашем автомобиле выкрутил её, установив на минимум.

Приборная панель Ваз 2114 вышла из строя что делать?

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается.

Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой».

В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок.

До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка.

После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

Приборная панель Ваз 2114 – автотест

На некоторых автомобилях ВАЗ есть функция “проверка приборной панели”, которая позволяет стрелкам сделать полный оборот от начала до конца. Такой автотест приборки при включении зажигания есть на некоторых иномарках (nissan, subaru). В этой статье расскажем, как сделать автоматический тест панели приборов на ВАЗ.

Начнем с того, что реализовать функцию проверки приборки при включении зажигания получится не на каждой модели. Если включить зажигание, удерживая кнопку сброса пробега и стрелки опишут дугу, тогда эта панель подойдет. Как правило такая калибровка стрелок приборки есть на моделях АвтоПрибор с одним окошком (однострочное), но опять же не на всех версиях.

Чтобы доработать панель приборов Вам понадобится:

1. Реле электромагнитное, малогабаритное (12В). Например, Tianbo HJR 1-2C.
2. Транзистор КТ 503. Можно заменить практически любым npn структуры.
3. Конденсатор 100мкф, электролитический (16В).
4. Резисторы на 1ком, 6.8кома, 22кома.

Принцип работы схемы: реле, своими нормально замкнутыми контактами замыкает кнопку приборки. При включении зажигания схема дает начинает работать через пол секунды, а потом включает реле, которое размыкает кнопку.

Такой тест стрелок и индикаторов приборной панели есть уже на всех современных моделях. Единственное на разных образцах он действует по разному. Например, может быть 1 проход стрелок, или три, или пока кнопку не нажмешь, или даже проход только до половины шкал.

Скорость стрелок приборной панели тоже зависит от производителя и версии приборки. Другими словами автотест – это автоматически наживающаяся кнопка теста при включении приборки. Если тест при стандартной проверке есть, то и при автотесте он будет.

Поэтому сделать авто тест приборной панели Ваз 2114 не проблема.

Как разобрать приборную панель Ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

1. Воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.
2. Снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
3. Правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.
4. Снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.
5. Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.
6. Снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.
7. Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.
8. Снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.
9. Саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой
10. В окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).
11. Вытащить заглушку и открутить саморез, находящийся за ней
12. Убрать два самореза снизу удерживающие накладку и снять ее.
13. Пометив провода подходящие к выключателям, отсоединить их.
14. Открутить болты с кронштейна руля
15. Ключом на «8» открутить саморезы нижнего крепления кронштейна.
16. Открутить саморез под отвертку и снять световод.
17. Убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.
18. снять декоративную вставку, убрав все внешние детали.
19. Гайки открутить ключом на «21».
20. Убрать подсветку гидрокорректора.
21. Верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.
22. Теперь можно выполнить снятие торпеды ВАЗ 2114.
23. Установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Как снять приборную панель на Ваз 2114 своими руками

Источник: https://inomarki-remont.ru/pribornaja-panel-vaz-2114.html

Изучаем главный информационный блок ВАЗ 2114 — панель приборов

Панель приборов автомобиля ВАЗ 2114 является главным информационным блоком автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, приборов и датчиков машины, которые отображены в схемах. В статье рассматриваются основные элементы панели, дается расшифровка значков и кнопок приборной панели, а также схема их расположения.

Электронная приборная панель расположена на торпеде авто так, что водитель может видеть все значки и лампочки индикаторов. Благодаря тюнингу авто с инжектором пользоваться автоприборами (АП) стало удобнее. Для того, чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и схему расположения всех кнопок и индикаторов.

Приборная панель автомобиля ВАЗ 2114

Основными элементами, которые расположены с левой стороны панели, являются:

1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает на табло показания текущей скорости, получаемые от датчика, расположенного в коробке передач. Шкала прибора разбита на деления ценой 10 км/ч и показывает скорость от 0 до 200 км/ч. Для спидометра допускается погрешность 5 км/ч. Под циферблатом по центру расположены две электронные надписи, в которых отражается информация о пробеге автомобиля: общем и текущем.
2. Тахометр. Рядом со спидометром слева находится тахометр. Он передает показания количества оборотов коленчатого вала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равняется 5 единицам. Максимально возможное значение 80 единиц. Для получения числа оборотов коленвала нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным цветом, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром в средней части электроника показывает температуру окружающего воздуха и время.
3. Указатель температуры охлаждающей жидкости (ОЖ). С левой стороны от тахометра высвечивается показание датчика температуры ОЖ, расположенный около термостата и ГБЦ. Оцифровка начинается от 50, цена деления 20 градусов, следующая цифра 90 и максимальное значение – 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе двигатель может закипеть.
4. Указатель уровня топлива в бензобаке. Находится с правой стороны от спидометра. Каждая из цифр имеет свое обозначение: 0- бак пуст; 1/2- бак наполнен наполовину; 1-полный бак (автор видео IZO)))LENTA).

В верхней части расположен электронный значок бензоколонки, он означает, что бак заполнен полностью. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось меньше 6 литров бензина.

Устройство панели приборов не сложное. Если хочется, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать салон уютным и эффектным. Чаще всего тюнингу подвергают панель приборов, делают более яркой подсветку, выполняют вставки накладок, деталей.

Тюнинг приборки ВАЗ 2114

Для того, чтобы сделать тюнинг подсветки и других частей панели, нужно проделать несложные действия:

• разобрать панель;
• снять щиток;
• сделать тюнинг задуманных частей, подсветки, вставки дополнительных лампочек и деталей;
• вернуть снятые детали на место.

Тюнинг подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Индикаторные лапочки

Обозначения на приборной панели ВАЗ 2114 сделаны согласно требованиям и нормам. Они унифицированы для того, чтобы были понятны всем водителям. Обозначения индикаторов расположены в нижней части щитка.

Тюнинг панели приборов ВАЗ 2114

В таблице дается описание обозначений, которые используются в схемах и на приборной панели.

Изображение	Обозначение
Канистра с каплей	Сигнализирует, что уровень масла в катере ДВС опустился ниже минимально допустимого, горит значок красным цветом.
Дворники и фонтанчик	Сообщает о том, если остаток омывающей жидкости в бачке составляет меньше одного литра. Индикатор начинает светиться оранжевым цветом.
Термометр	Светится оранжевым цветом, если в расширительном бачке недостаточный уровень охлаждающей жидкости.
Авто с открытыми дверьми	Горит красным цветом, если не закрыта одна из дверей.
Значок перечеркнутой лампочки	Означает, что есть проблемы со стоп-сигналами или габаритами.
Круг с черточками по бокам	Сигнализирует об износе колодок тормозной системы и неисправностях тормозов.
Человечек с ремнями безопасности	Сообщает, что водитель или один из пассажиров не использует ремни безопасности.
Две зеленые стрелки вверху щитка	Загораются соответствующие лампочки при включении правого или левого поворотника.
Красный треугольник	Загорается при аварийной остановке.
Check Engine	Сигнализирует о неполадках с двигателем. Горит красным цветом.
Синяя лампочка	Горит при включении дальнего света
Зеленая лампочка	Горит при включении света ближнего
Обозначения, относящиеся к более ранним версия ВАЗ 2114
Канистра с каплей жидкости красного цвета	Загорается, если давление масла не отвечает требованиям, то есть падает ниже необходимого уровня.
Буква «Р» в круге	Горит, если отключен ручной тормоз.
Аккумулятор	Светится, если разряжена аккумуляторная батарея.
Восклицательный знак в круге	Горит красным, если недостаточный уровень тормозной жидкости.

Кнопки на приборной панели

Кнопки также имеют определенное месторасположение в схеме расположения АП.

Кнопки управления на ВАЗ 2114

Каждая из них имеет свое предназначение:

1. Кнопка, расположенная справа от спидометра, дает возможность на электронном дисплее переключать время и температуру. Если на нее жать более 5 секунд, когда автомобиль находится в покое, сбросятся текущие показания пробега.
2. Справа над спидометром на щитке находится комбинация двух кнопок. С помощью кнопки с изображением 2-х фар включаются габаритные огни. Кнопка с одной фарой служит для включения ближнего света.
3. Кнопка, на которой изображена фара с наклонными штрихами, предназначена для включения передних противотуманок.
4. Кнопка с горизонтальными штрихами, служит для включения задних противотуманок.
5. Кнопка с прямоугольником позволяет включить функцию, благодаря которой будет обогреваться заднее стекло.

Разобраться со всеми индикаторами, АП и кнопками несложно, имея схему расположения в мануале автомобиля. Данная статья помогает разобраться со всеми обозначениями.

Подводя итоги, можно сказать, что на панели АП отражается следующая полезная информация:

• технические характеристики транспортного средства, степень его безопасности на момент движения;
• наличие бензина, уровень рабочих жидкостей;
• информация о динамике движения: скорости, оборотах коленвала и др.;
• эксплуатации различных приборов автомобиля;
• прочая полезная информация, например время, температура и др.

Светодиодная панель приборов ВАЗ 2114

Получить данную информацию позволяют различные датчики и измерительные приборы, входящие в электрическую схему машины. Так как конструкция и схема подключения АП проста, ее легко разбирать и собирать. Поэтому, если есть желание, можно выполнить тюнинг, произвести накладку, вставки дополнительных элементов, можно сделать подсветку из светодиодов.

Если на приборной панели начинают подсвечиваться какие-либо индикаторы, следует сразу реагировать на это. Вовремя обнаруженная и устраненная неисправность даст возможность избежать проблем в пути и продлит эксплуатационный срок автомобиля.

«Замена лампочек на приборной панели ВАЗ 2114»

Алексея Львова о том, как снять приборную панель и заменить лампочки.

  Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/vaz/2114/panel-priborov-oboznachenie-znachkov/

Масса в ВАЗ 2114: расположение, возможные проблемы и их решение

Электрическая сеть автомобиля подключена к общему «минусу», или массе, которым является весь корпус. То есть корпус как масса на ваз 2114 представляет собой единый источник отрицательного заряда. А источником отрицательного заряда является соединение корпуса и отрицательной клеммы аккумулятора.

Если провода, подключенные от электросети к массе, окисляются (отходят), возникают проблемы с электроникой, двигателем или системой управления. При типичных «массовых» неисправностях, например, «перемигивании» задних фонарей вместо включения поворотного сигнала или плохой прокрутке стартера сначала проверяют состояние проводов, подключенных к массе, и контактных точек.

Где находится масса эбу на ваз 2114

[flat_ab id=»3″]

Первый вывод на массу от ЭБУ на машинах с 1.5 двигателем находится под приборами на усилителе крепления рулевого вала. Второй вывод расположен под панелью приборов, рядом с электродвигателем отопителя, на левой стороне корпуса отопителя.

На машинах с 1.6 двигателем первый вывод (масса эбу ваз 2114) находится внутри приборной панели, слева, над блоком реле/предохранителей, под шумоизоляцией.

Второй вывод расположен над левым экраном центральной консоли приборной панели на приварной шпильке (крепление – гайка М6).

Все шпильки не имеют никакой защиты от коррозии, кроме заводской краски. Когда краска отходит, шпилька ржавеет. Обращайте внимание на состояние шпильки и обрабатывайте ее защитной смазкой.

Где находится масса ЭСУД

Масса ЭСУД расположена на креплениях заглушек с правой стороны головки 1.5 двигателя. На 1.6 двигателе масса на двигатель ваз 2114 выведена на приваренную шпильку, соединяющую металлический каркас центральной панели и тоннель пола.

Где находится масса аккумулятора

Масса аккумулятора состоит из двух проводов разной толщины. Толстый провод отходит от минуса батареи к корпусу двигателя. Тонкий провод прикрепляют к корпусу рядом с АКБ.

Проблемы с массовыми проводами

Как проявляются проблемы с контактами на массу?

Двигатель

Если окислен или отошел провод на массу от ЭСУД, это проявляется в самопроизвольной смене режимов работы или машина внезапно глохнет. Плохой контакт от торпеды вызывает неустойчивую работу двигателя на холостых оборотах.

АКБ

При нарушении контакта происходит ухудшение заряда АКБ, снижается частота оборотов стартера во время запуска, возникают проблемы в ЭСУД, потому что туда идет второй провод массы от АКБ. Чтобы исправить нарушение, сначала проверяется натяжение гаек, крепящих толстый провод у двигателя.

Для этого наружная гайка ослабляется, внутренняя гайка проверяется и, если надо, подтягивается. Затем наружная гайка закручивается обратно. Тонкий провод является главным проводником минусового заряда. При неисправностях проверяют его состояние и затяжку гайки на корпусе, а также болта на клемме АКБ.

Масса аккумулятора ваз 2114

Если вы нашли точку с плохим контактом, полностью разберите узел, найдите все выгоревшие и окислившиеся участки, зачистите и выровняйте все поверхности перед сборкой. Обожмите и пропаяйте все клеммы.

ЭСУД

Проблемы могут появиться из-за отсутствия в заводской комплектации корончатой шайбы под планкой и незатянутой гайкой соединения шпильки и провода. Со временем из-за образовавшегося люфта между шпилькой и проводом появляются скачки напряжения в каналах нескольких датчиков. Результатом является неконтролируемое увеличение оборотов двигателя, если включить вентилятор.

ЭБУ

Модели с 1.5 двигателем. При плохом контакте первого вывода на массу от ЭБУ (на усилителе рулевого вала) при включении габаритов, указателей поворотов, звукового сигнала, стеклоомывателя и других потребителей возможны отклонения в показаниях значений температуры и уровня топлива.

Быстрая проверка. Если вы подозреваете, что проблема заключается в точке массы ЭБУ, возьмите «крокодилы» для прикуривания и прикрепите один на двигатель, а второй на массу в салон. Запустите машину. Если проблемы исчезли, ремонтируйте неисправные контакты.

Модели с 1.6 двигателем. При плохом контакте первого вывода на массу от ЭБУ (внутри приборной панели) при включении фар или стеклоподъемников могут заработать стеклоочиститель со стеклоомывателем или сработать система запирания дверей.

При плохом контакте второго вывода на массу от ЭБУ (на приварной шпильке) при включении габаритного освещения, фар, вентилятора радиатора возможны неправильные показания на панели температуры и уровня топлива («скачущие» стрелки).

Масса под приборной панелью

При появлении проблем сначала проверяют первый вывод и соединение на гайке М6. Если гайка затянута нормально, а проблема осталась, проверяют второй вывод – точку массы, заземляющую панель на приварную шпильку (соединение – резьба М6). Точка расположена в средней части внутренней стороны моторного щита. Обычно гайка завинчена слабо и ее приходится докручивать.

Дополнительные массовые провода

Дополнительный провод на массу от торпеды можно провести с массы прикуривателя на внутреннюю металлическую основу центральной консоли приборной панели. Как правило, дополнительная масса ваз 2114 с торпеды устанавливается, если на машине стоит штатная приборная панель. Сечение дополнительного провода должно быть минимум таким же, как у штатного провода.

Дополнительная масса на двигатель

Проверить, какая у вас стоит панель, можно по креплению контроллера ЭСУД – с пластиковым переходником между контроллером и металлической основой, и наличию диагностического разъема в штатном месте под пепельницей (за декоративной заглушкой). Если в наличии оба признака, у вас штатная панель.

Дополнительная масса на аккумулятор

Дополнительные провода часто устанавливают на машины с большим пробегом. На таких автомобилях часто бывают проблемы с массой, и вместо поисков владельцы устанавливают новые провода, например, на генератор с АКБ, или на металлическую часть центральной консоли с АКБ, чтобы предотвратить утечку заряда аккумулятора.

Дополнительная масса на генератор

Знания, где находится масса на ваз 2114, какие признаки указывают на плохой контакт с массой и умение устранить неисправности всегда пригодятся, чтобы вовремя предотвратить серьезные повреждения электроники и двигателя автомобиля.

Источник: https://VAZremont.com/massa-v-vaz-2114

Масса (-) на двигателе ВАЗ 2114

Практически все машины новой сборки, используют кузов как основной источник электрической энергии. Образно выражаясь, корпус машины представляет собой единый провод, имеющий отрицательный заряд, используемый всеми имеющимися в автомобиле электрическими приборами потребляющими энергию.

По этой причине его называют масса, или иными словами минус. По этой причине при возникновении плохого контакта с массой в результате окисления или некачественного закрепления, возникают проблемы в работе автомобиля, функционировании оборудованной электроники или появляются проблемы с двигателем.

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его. Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей.

При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

• Масса отопителя электродвигателя

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Плохая масса двигателя

При возникновении неполадок следующего характера:

1. При заряженном аккумуляторе не заводиться автомобиль.
2. Заряд АКБ не поступает, напряжение нестабильно, постоянно скачет, при этом генератор в полном порядке. Для сброса АКБ необходимо произвести перезагрузку.

Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.

Минусовой заряд с АКБ поступает на двигатель, т. к. это самая большая деталь авто, а именно с него на остальные приборы.

Если масса плохая автомобиль плохо заводиться, в связи с нехваткой тока. Если применить зарядку, напряжение устанавливается на минимуме и часто работа автомобиля продолжается с АКБ.

Как проверить массу на двигателе? Это достаточно просто сделать.

Для проверки понадобятся клещ для прикуривания, которые подключаются одним концом на минус АКБ, а другим на двигатель, место соединения необходимо тщательно очистить. Запускаем двигатель, если автомобиль легче завелся, при этом напряжение повысилось, это свидетельствует о необходимости зачистить массу.

Нестабильная работа двигателя на холостом ходу ваз 2114 является одной из причин проверки массы, может сопровождаться плохим, слабым контактом, следствием чего является недостоверные показания автомобильных датчиков, или передается неправильное управляющее воздействие на регулятор холостого хода.

Отсутствие массы на двигателе

Если нет массы на двигателе, необходимо проверить качество всех контактов электрической системы идущих непосредственно с корпуса двигателя.

Либо необходимо проверить состояние шпильки, т.к. завод изготовитель данный вид оборудования ни каким образом не подвергает обработке помимо окраски,  поэтому они часто подвержены появлению окислений или коррозии. В результате эксплуатации некачественных деталей происходит посадка напряжения в системе, что сопровождается отсутствием массы на  двигателе, в результате происходят проблемы в работе машины.

Устранение неполадок

Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.

Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.

Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.

Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.

В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.

Источник: https://NaDomkrat.ru/elektrooborudovaniye/massa-na-dvigatele-vaz-2114

Из чего состоит панель приборов ВАЗ 2114?

Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии узлов автомобиля. Начинающим автомобилистам стоит побольше разузнать о функциях и возможностях панели, поскольку она позволяет своевременно обнаружить некоторые серьезные поломки. Кроме того, некоторых пользователей может заинтересовать тюнинг панели, поэтому ниже будут приведены советы о том, что стоит изменить в салоне и как.

Главные информационные устройства

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто. Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

1. Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.
2. Индикатор справа от спидометра — уровень бензина в баке. Имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пустой. Когда топливо на исходе, загорается оранжевый значок заправки.
3. Тахометр — вторая крупная круглая шкала, которая размещена слева на панели. Отображает информацию о скорости вращения коленвала — работе двигателя. Норма его — 3500-5500 оборотов в минуту, все, что дальше, — критическое значение, при котором возникают поломки узла двигателя. Индикатор под шкалой отображает температуру воздуха вокруг движка.
4. Небольшой индикатор слева от тахометра — датчик температуры жидкости для охлаждения. Значения от 50 до 130°С, где значение в 105°С и выше обозначает возможный перегрев двигателя.

Индикаторы

Индикаторы приборной панели ВАЗ 2114 инжектор играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

1. Первый значок — масляная лампа, которая означает падение уровня масла в картере узла двигателя. Если масла недостаточно, этот индикатор загорится. Значок, похожий на фонтан, сигнализирует о недостаточном количестве охлаждающей жидкости. Если он загорелся, в баке запас менее 1 л.
2. Купол с ключиком — если он загорелся, значит, охлаждающей жидкости в расширительном баке недостаточно.
3. Значок больше напоминает ременную пряжку, сообщает о том, что двери автомобиля закрыты не полностью.
4. Перечеркнутая крестом лампочка — габаритные сигналы или стоп-фары неисправны. Скорее всего, потребуется ремонт одного из устройств.
5. Круг с шестью пунктирными обозначениями — графическое обозначение неисправности в тормозной системе. Скорее всего, стерты колодки, требуется их проверка и замена.
6. Значок с человечком и ремнями — индикатор, обозначающий, что водитель не пристегнул ремень.

Панель приборов 2114 более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Распиновка

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных устройств, иными словами, это электронная схема щитка приборов. Она понадобится, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или провести ремонт и замену деталей. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, к примеру, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 подключений, которые выполнены по электронной схеме. Обычно схема должна идти в комплекте с руководством для автомобиля. Описание ее работы сейчас раздобыть не проблема.

Внутри панели есть две колодки — одна красная и одна белая. К ним и будет производиться подключение приборов в определенной последовательности.

Ничего сложного в распиновке нет, если пользователь обладает базовыми знаниями о правилах подключения проводов — плюс к плюсу, минус к минусу. Если на руках есть схема панели приборов, можно заняться тюнингом отдельных устройств или всего комплекта, чтобы приборная панель 2114 модели стала приятней в плане визуального восприятия.

Варианты тюнинга

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки. Делается это довольно просто:

1. Тусклые лампы заменяем на светодиодные маленькие светильники. Если хотите, чтобы свет от них падал равномерно, установите на осветительные элементы термоусадку.
2. Провода для новых ламп подключаются к питанию печки. Не стоит использовать много ярких цветов, но для стрелок лучше всего подходит красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.
3. Вторым вариантом подсветки может стать люминесцентная лента, которой можно обклеить панель приборов 2114 ВАЗа. Это позволит слегка обновить и улучшить общий вид салона. Также можно заменить лампы салона на диодные аналоги.

Чтобы панель приборов на ВАЗе имела более четкое визуальное восприятие, кнопки также стоит сделать с подсветкой.

Заключение по теме

Приборная панель 2114 довольно простая в плане как эксплуатации, так и ремонта.

Конечно, ее внешний вид оставляет желать лучшего, но это можно изменить, добавив немного визуальных эффектов. Последним вариантом тюнинга является полная замена панели на евровариант. Все, что необходимо, уже установлено, вам остается только подсоединить несколько проводов и включить новую систему индикации.

Источник: https://korchim.ru/biblioteka/ehlektrika/panel-priborov-vaz-2114.html

Масса приборной панели ваз 2114

» Новости

: 24.08.2018

CarFrance.ru » Lada » 2114 » Электрика » Где находится масса c двигателя на кузов на ВАЗ-2114: точные фото расположения

Где находится масса c двигателя на кузов на ВАЗ-2114: точные фото расположения

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

Ваз во всем виновата «масса»

2110 2111 2112 Прыгают стрелки на панели приборов, не работает щиток

Ситуация выглядела следующим образом, двигатель заведен, мотор греется, и в момент включения вентилятора охлаждения, стрелка указывающая на температуру двигателя подскакивает на порядок выше. Владелец авто пробовал менять датчик температуры двигателя, который снимает показания для панели приборов! обратите внимание их там два, один для щитка другой для блока управления двигателя. Так вот замена ни к чему не привела, все осталось как было.

На фото стрелкой указан тот датчик который работает для панели приборов

Поиски привели меня к выводу что этот автомобиль одна сплошная «плохая масса» Я долго пытался определить слабое место, на каждом контакте была какая-то потеря напряжения, в итоге нормально все заработало только когда я психанул и прицепил крокодилы для прикуривания, один на мотор другой в салон на массу только после такого маневра перепады уравновесились и показания датчика перестали прыгать с появлением нагрузки.

Из положения я вышел кинув дополнительный проводок который соединял массы двигателя и датчиков на панели приборов. Масса на панель приборов прикручивается за панелькой возле правой ноги водителя.

Это тоже больное место, часто она откручивается и не работает панель приборов вообще!

Не отходя от темы, был у меня случай когда в автомобиле не работал вентилятор обдува салона, причина оказалась тоже в массе, только та масса находилась около монтажного блока и с левой стороны под внутренней обшивкой

Так-что если вы имеете похожие симптомы, я рекомендую первым делом проверить массы вашего авто, учитывая что это очень распространенная проблема этих машин.

Источник: https://aviashina.com/video/2011211918-massa-pribornoy-paneli-vaz-2114/

Проблемы с плохой массой на автомобиле

В настоящее время подавляющее большинство автомобилей используют кузов автомобиля (а/м) в качестве общего провода для большинства потребителей электроэнергии. Кузов поэтому называется массой (mass, foreground, ground) автомобиля. В случае если какое либо из соединений с массой становится ненадежным, начинаются чудеса.

  Простейший пример плохой массы — перемигивание всех ламп в заднем фонаре. Включаем указатель поворота, а он начинает перемигиваться со стоп-сигналом или светом заднего хода.

При этом на нужном потребителе напряжение в два-три раза отличается от необходимых 12-14 вольт, а на ненужном (не включенном) наоборот появляется вполне достаточное напряжение для его работы. Это плохая масса и лампочки.

А если такое начнется при плохой массе в Электронной Системе Управления Двигателя (ЭСУД)? Тогда двигатель может начать самопроизвольно менять режим своей работы — от набора больших оборотов до заглыхания.

(рис.2110) (рис.ВАЗ 2108-99, 13-15),(рис.ВАЗ 21213)

Попробую описать места, в которых наиболее вероятна потеря надежного соединения с массой, и глюки плохой массы, появляющиеся при этом. Прошу заранее простить меня за порой странные и непривычные названия узлов и деталей а/м, но поскольку я работаю на гарантийной ВАЗовской станции, то положение обязывает.

(рис.ВАЗ 11183),(рис.Шевроле — Нива),(рис.Приора — АКБ),

Плохая масса около аккумулятора

Начну, пожалуй, с Аккумуляторной Батареи (АКБ). В современных а/м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель.

При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м.

В первую очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную.

(рис.Приора масса АКБ на кузове),(рис.Защита основных силовых цепей на Приоре)

Тонкий провод, соединяющий минус АКБ и кузов автомобиля — главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Проверять на предмет плохой массы следует затяжку как болта М6 непосредственно на клемме АКБ, так и гайки М8 на кузове. Место расположения на кузове зависит от марки а/м.

Точки заземления ЭСУД

Семейство 2108-9 и 13-15 1,5L. Масса ЭСУД берется с двигателя, с двух болтов М6, крепящих заглушку с правой стороны головки блока. У карбюраторных а/м там крепился распределитель зажигания. Семейство а/м 2113-15 1,5 и 1,6L с контроллерами нового поколения Бош 7.9.7 или Январь 7.

2, соединение ЭСУД с массой находится на приварной шпильке, крепящей металлический каркас центральной консоли панели приборов, к тоннелю пола, через металлическую планку с двумя боковыми ушками слева и справа (Внутри центральной консоли, примерно под пепельницей). К сожалению, как показала практика, под планкой отсутствует корончатая шайба, это и является причиной плохой массы.

Из-за этого, учитывая то, что сама шпилька прокрашена в процессе изготовления а/м, и практически не затянута соответствующей гайкой, со временем появляется дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ и ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в FAQ.

Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ. (См. выше).

Семейство 2110-12, 1,5L. Масса ЭСУД берется с двух болтов М6, расположенных на левой стороне головки блока.

Семейство 21114, 21124 1,6L, с контроллерами нового поколения Бош 7.9.7 или Январь 7.2. В головке уже один болт М6. С него берется масса только на все четыре катушки зажигания, а масса на ЭСУД берется в салоне, с приварной шпильки на кронштейне крепления ЭСУД, за левым экраном центральной консоли. В свою очередь на кронштейн масса подается через шпильку, приваренную к моторному щиту посредине.

Гайка на этой шпильке, как правило, не затянута. При недостаточном контакте в этих соединениях возможен дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ, ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ.

(См. выше)

Семейство Нива с котроллером Bosch MP 7.0. масса ЭСУД берется с двигателя, с болтов крепящих заглушку, на месте распределителя зажигания — трамблера, рядом с модулем зажигания.

Семейство Нива с контроллером Bosch М 7.9.7. Масса ЭСУД берется, что стало уже характерным для нового поколения контроллеров, с кузова а/м. В данном конкретном случае — непосредственно со шпилек его крепления.

Однако лично мне такой способ не очень понравился из за того, что обжатая на конце провода клемма имеет много большую толщину, чем нужно для того, что бы корончатая шайба равномерно прижималась к кузову автомобиля вокруг шпильки.

Поэтому я шайбу оставил на месте между кузовом и контроллером, а вот клемму переставил непосредственно под гайку крепления контроллера.

На Нивах 21214 масса берется с 2-х сторон блока. Далее оба провода входят в общий жгут и идут к разъему ЭБУ. Перед разъемом есть скрутки для каждого коричневого провода где масса распределяется для остальных датчиков и самого ЭБУ.

Семейство Шеви Нива с контроллером Bosch MP 7.0. Масса ЭСУД берется с блока двигателя, со шпилек М8, находящихся в его нижней левой части, под модулем зажигания. На фото над ним видны шпильки крепления МЗ (он снят).

Семейство 2104-07 «классика» со старыми контроллерами. Масса ЭСУД берется с болта притягивающего кронштейн крепления модуля зажигания к блоку двигателя.

Семейство ВАЗ 11183 «Калина». Масса ЭСУД находится с правой стороны двигателя, на кронштейне крепления впускного коллектора.

Плохая масса на приборной панели, точки заземления электрооборудования (торпедных жгутов)

Источник: http://silich. ru/massa-defect.html

Установка дополнительного массового провода ВАЗ 2114: секреты автоэлектрика

Для работы электрооборудования любого современного легкового автомобиля используется постоянное напряжение 12 Вольт. Схема питания двухпроводная – минусовой шиной является корпус кузова или двигателя, плюс подается с аккумулятора по проводам на различные устройства цепи.

Если на минусе окисляется или отсутствует контакт, возможны различные проблемы в электрической схеме автомашины. У каждого авто есть основные места, где крепится масса. Чтобы решать проблемы с электрической частью, необходимо знать, где находятся основные минусовые точки на кузове и силовом агрегате.

Еще минус часто называют общим проводом.

Масса крепится к кузову на ваз 2114

Масса ваз 2114

Ненадежная масса на ВАЗ 2114 или ее отсутствие приводит к различным неприятным сюрпризам. Например,вместо поворотного сигнала на заднем фонаре вдруг начинается перемигивание лампочек (так называемая новогодняя елка), или еле крутит стартер. Если знать, где находятся массы ВАЗ 2114, можно справиться со многими неурядицами в электрической части автомобиля.

Местонахождение общих (массовых) проводов

Основной массовый провод короткий и толстый – он идет с аккумулятора и крепится на шпильке гайкой в районе переднего левого лонжерона. Толщина его порядка 14-16 мм. Также с минусовой клеммы АКБ идет тонкий провод, который выполняет функцию подачи питания различным потребителям энергии. Слабый контакт на клемме ведет к быстрой разрядке аккумуляторной батареи.

Для электронной системы управления двигателем также необходим общий провод. Масса ЭБУ на ВАЗ 2114 может крепиться в двух разных местах в зависимости от модификации автомобиля:

• На версиях 2115 с мотором 1,5 л она берется с мотора (два болта М6 на задней заглушке распределительного вала).
• На ДВС 1,6 л, а также моторах 1,5 л с ЭБУ Bosch или «Январь» версии 7.2 она фиксируется болтом, привернутым к металлическому каркасу центральной консоли под приборной панелью.

Если общий провод электроники плохо контачит с кузовом автомобиля, то ЭСУД на ВАЗ 2114 может давать различные сбои.

Обратите внимание, провод должен быть хорошо закреплен

Где находится масса панели приборов ВАЗ 2114? Для проводки панели приборов, жгута проводов багажного отсека и схемы блока предохранителей предусмотрена только одна общая массовая точка в салоне (модели 2108-09 и 2113-2114-2115),она находится под комбинацией приборов рядом с рулевой колонкой.

Для мотора отопителя также необходим минус. Он крепится к корпусу печки с водительской стороны в салоне.

Остается вопрос – где находится масса двигателя ВАЗ 2114. Массой как раз и считается место крепления основной минусовой клеммы аккумулятора к кузову.

расположение, возможные проблемы и их решение

Электрическая сеть автомобиля подключена к общему «минусу», или массе, которым является весь корпус. То есть корпус как масса на ваз 2114 представляет собой единый источник отрицательного заряда. А источником отрицательного заряда является соединение корпуса и отрицательной клеммы аккумулятора.

Если провода, подключенные от электросети к массе, окисляются (отходят), возникают проблемы с электроникой, двигателем или системой управления. При типичных «массовых» неисправностях, например, «перемигивании» задних фонарей вместо включения поворотного сигнала или плохой прокрутке стартера сначала проверяют состояние проводов, подключенных к массе, и контактных точек.

Масса ваз 2114

Содержание

1. Где находится масса эбу на ваз 2114
2. Где находится масса ЭСУД
3. Где находится масса аккумулятора
4. Проблемы с массовыми проводами
5. Двигатель
6. АКБ
7. ЭСУД
8. ЭБУ
9. Дополнительные массовые провода

Где находится масса эбу на ваз 2114

Первый вывод на массу от ЭБУ на машинах с 1.5 двигателем находится под приборами на усилителе крепления рулевого вала. Второй вывод расположен под панелью приборов, рядом с электродвигателем отопителя, на левой стороне корпуса отопителя.

На машинах с 1.6 двигателем первый вывод (масса эбу ваз 2114) находится внутри приборной панели, слева, над блоком реле/предохранителей, под шумоизоляцией.

Второй вывод расположен над левым экраном центральной консоли приборной панели на приварной шпильке (крепление – гайка М6).

Все шпильки не имеют никакой защиты от коррозии, кроме заводской краски. Когда краска отходит, шпилька ржавеет. Обращайте внимание на состояние шпильки и обрабатывайте ее защитной смазкой.

Где находится масса ЭСУД

Масса ЭСУД расположена на креплениях заглушек с правой стороны головки 1.5 двигателя. На 1.6 двигателе масса на двигатель ваз 2114 выведена на приваренную шпильку, соединяющую металлический каркас центральной панели и тоннель пола.

Масса ЭСУД ваз 2114

Где находится масса аккумулятора

Масса аккумулятора состоит из двух проводов разной толщины. Толстый провод отходит от минуса батареи к корпусу двигателя. Тонкий провод прикрепляют к корпусу рядом с АКБ.

Проблемы с массовыми проводами

Как проявляются проблемы с контактами на массу?

Двигатель

Если окислен или отошел провод на массу от ЭСУД, это проявляется в самопроизвольной смене режимов работы или машина внезапно глохнет. Плохой контакт от торпеды вызывает неустойчивую работу двигателя на холостых оборотах.

АКБ

При нарушении контакта происходит ухудшение заряда АКБ, снижается частота оборотов стартера во время запуска, возникают проблемы в ЭСУД, потому что туда идет второй провод массы от АКБ. Чтобы исправить нарушение, сначала проверяется натяжение гаек, крепящих толстый провод у двигателя.

Для этого наружная гайка ослабляется, внутренняя гайка проверяется и, если надо, подтягивается. Затем наружная гайка закручивается обратно. Тонкий провод является главным проводником минусового заряда. При неисправностях проверяют его состояние и затяжку гайки на корпусе, а также болта на клемме АКБ.

Масса аккумулятора ваз 2114

Если вы нашли точку с плохим контактом, полностью разберите узел, найдите все выгоревшие и окислившиеся участки, зачистите и выровняйте все поверхности перед сборкой. Обожмите и пропаяйте все клеммы.

ЭСУД

Проблемы могут появиться из-за отсутствия в заводской комплектации корончатой шайбы под планкой и незатянутой гайкой соединения шпильки и провода. Со временем из-за образовавшегося люфта между шпилькой и проводом появляются скачки напряжения в каналах нескольких датчиков. Результатом является неконтролируемое увеличение оборотов двигателя, если включить вентилятор.

ЭБУ

Модели с 1.5 двигателем. При плохом контакте первого вывода на массу от ЭБУ (на усилителе рулевого вала) при включении габаритов, указателей поворотов, звукового сигнала, стеклоомывателя и других потребителей возможны отклонения в показаниях значений температуры и уровня топлива.

Быстрая проверка. Если вы подозреваете, что проблема заключается в точке массы ЭБУ, возьмите «крокодилы» для прикуривания и прикрепите один на двигатель, а второй на массу в салон. Запустите машину. Если проблемы исчезли, ремонтируйте неисправные контакты.

Модели с 1.6 двигателем. При плохом контакте первого вывода на массу от ЭБУ (внутри приборной панели) при включении фар или стеклоподъемников могут заработать стеклоочиститель со стеклоомывателем или сработать система запирания дверей.

При плохом контакте второго вывода на массу от ЭБУ (на приварной шпильке) при включении габаритного освещения, фар, вентилятора радиатора возможны неправильные показания на панели температуры и уровня топлива («скачущие» стрелки).

Масса под приборной панелью

При появлении проблем сначала проверяют первый вывод и соединение на гайке М6. Если гайка затянута нормально, а проблема осталась, проверяют второй вывод – точку массы, заземляющую панель на приварную шпильку (соединение – резьба М6). Точка расположена в средней части внутренней стороны моторного щита. Обычно гайка завинчена слабо и ее приходится докручивать.

Дополнительные массовые провода

Дополнительный провод на массу от торпеды можно провести с массы прикуривателя на внутреннюю металлическую основу центральной консоли приборной панели. Как правило, дополнительная масса ваз 2114 с торпеды устанавливается, если на машине стоит штатная приборная панель. Сечение дополнительного провода должно быть минимум таким же, как у штатного провода.

Дополнительная масса на двигатель

Проверить, какая у вас стоит панель, можно по креплению контроллера ЭСУД – с пластиковым переходником между контроллером и металлической основой, и наличию диагностического разъема в штатном месте под пепельницей (за декоративной заглушкой). Если в наличии оба признака, у вас штатная панель.

Дополнительная масса на аккумулятор

Дополнительные провода часто устанавливают на машины с большим пробегом. На таких автомобилях часто бывают проблемы с массой, и вместо поисков владельцы устанавливают новые провода, например, на генератор с АКБ, или на металлическую часть центральной консоли с АКБ, чтобы предотвратить утечку заряда аккумулятора.

Дополнительная масса на генератор

Знания, где находится масса на ваз 2114, какие признаки указывают на плохой контакт с массой и умение устранить неисправности всегда пригодятся, чтобы вовремя предотвратить серьезные повреждения электроники и двигателя автомобиля.

Где находится масса ЭБУ на ВАЗ 2114

Где крепится «масса» двигателя? Почему двигатель работает нестабильно?

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса». А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое.

Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т.д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы. Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

ПРОБЛЕМЫ С МАССОВЫМИ ПРОВОДАМИ

Шпильки крепления общих проводов часто окрашиваются вместе с кузовом, и поэтому контакт на них не всегда надежный. К тому же их на заводе крепятся через гайку – сначала на шпильку наворачивается гайка, затем устанавливается минус, и только затем еще одной гайкой провода притягиваются к массе. Нижнюю гайку часто плохо затягивают, поэтому и возникают проблемы с электрикой.

Еще нередко массовые шпильки ржавеют,и целостность контакта нарушается.

Чтобы наладить хороший контакт с общим проводом,необходимо открутить верхнюю гайку, снять проводку со шпильки, подтянуть нижнюю гайку до конца и все установить на место.

Неплохо проложить между нижней гайкой и кузовом на шпильке корончатую шайбу. Шайба будет иметь надежный контакт с кузовом, и проблем с электричеством из-за плохой массы возникать не будет.

Корончатая гайка- хороший вариант для соединения

Масса аккумулятора

Гайка на креплении минуса аккумулятора с двигателем

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

Масса в ВАЗ 2114: расположение, возможные проблемы и их решение

Электрическая сеть автомобиля подключена к общему «минусу», или массе, которым является весь корпус. То есть корпус как масса на ваз 2114 представляет собой единый источник отрицательного заряда. А источником отрицательного заряда является соединение корпуса и отрицательной клеммы аккумулятора.

Если провода, подключенные от электросети к массе, окисляются (отходят), возникают проблемы с электроникой, двигателем или системой управления. При типичных «массовых» неисправностях, например, «перемигивании» задних фонарей вместо включения поворотного сигнала или плохой прокрутке стартера сначала проверяют состояние проводов, подключенных к массе, и контактных точек.

Где находится масса эбу на ваз 2114

Первый вывод на массу от ЭБУ на машинах с 1.5 двигателем находится под приборами на усилителе крепления рулевого вала. Второй вывод расположен под панелью приборов, рядом с электродвигателем отопителя, на левой стороне корпуса отопителя.

На машинах с 1.6 двигателем первый вывод (масса эбу ваз 2114) находится внутри приборной панели, слева, над блоком реле/предохранителей, под шумоизоляцией.

Второй вывод расположен над левым экраном центральной консоли приборной панели на приварной шпильке (крепление – гайка М6).

Все шпильки не имеют никакой защиты от коррозии, кроме заводской краски. Когда краска отходит, шпилька ржавеет. Обращайте внимание на состояние шпильки и обрабатывайте ее защитной смазкой.

Где находится масса ЭСУД

Масса ЭСУД расположена на креплениях заглушек с правой стороны головки 1.5 двигателя. На 1.6 двигателе масса на двигатель ваз 2114 выведена на приваренную шпильку, соединяющую металлический каркас центральной панели и тоннель пола.

Где находится масса аккумулятора

Масса аккумулятора состоит из двух проводов разной толщины. Толстый провод отходит от минуса батареи к корпусу двигателя. Тонкий провод прикрепляют к корпусу рядом с АКБ.

Проблемы с массовыми проводами

Как проявляются проблемы с контактами на массу?

Двигатель

Если окислен или отошел провод на массу от ЭСУД, это проявляется в самопроизвольной смене режимов работы или машина внезапно глохнет. Плохой контакт от торпеды вызывает неустойчивую работу двигателя на холостых оборотах.

При нарушении контакта происходит ухудшение заряда АКБ, снижается частота оборотов стартера во время запуска, возникают проблемы в ЭСУД, потому что туда идет второй провод массы от АКБ. Чтобы исправить нарушение, сначала проверяется натяжение гаек, крепящих толстый провод у двигателя.

Для этого наружная гайка ослабляется, внутренняя гайка проверяется и, если надо, подтягивается. Затем наружная гайка закручивается обратно. Тонкий провод является главным проводником минусового заряда. При неисправностях проверяют его состояние и затяжку гайки на корпусе, а также болта на клемме АКБ.

Если вы нашли точку с плохим контактом, полностью разберите узел, найдите все выгоревшие и окислившиеся участки, зачистите и выровняйте все поверхности перед сборкой. Обожмите и пропаяйте все клеммы.

Проблемы могут появиться из-за отсутствия в заводской комплектации корончатой шайбы под планкой и незатянутой гайкой соединения шпильки и провода. Со временем из-за образовавшегося люфта между шпилькой и проводом появляются скачки напряжения в каналах нескольких датчиков. Результатом является неконтролируемое увеличение оборотов двигателя, если включить вентилятор.

Модели с 1.5 двигателем. При плохом контакте первого вывода на массу от ЭБУ (на усилителе рулевого вала) при включении габаритов, указателей поворотов, звукового сигнала, стеклоомывателя и других потребителей возможны отклонения в показаниях значений температуры и уровня топлива.

Быстрая проверка. Если вы подозреваете, что проблема заключается в точке массы ЭБУ, возьмите «крокодилы» для прикуривания и прикрепите один на двигатель, а второй на массу в салон. Запустите машину. Если проблемы исчезли, ремонтируйте неисправные контакты.

Модели с 1.6 двигателем. При плохом контакте первого вывода на массу от ЭБУ (внутри приборной панели) при включении фар или стеклоподъемников могут заработать стеклоочиститель со стеклоомывателем или сработать система запирания дверей.

При плохом контакте второго вывода на массу от ЭБУ (на приварной шпильке) при включении габаритного освещения, фар, вентилятора радиатора возможны неправильные показания на панели температуры и уровня топлива («скачущие» стрелки).

При появлении проблем сначала проверяют первый вывод и соединение на гайке М6. Если гайка затянута нормально, а проблема осталась, проверяют второй вывод – точку массы, заземляющую панель на приварную шпильку (соединение – резьба М6). Точка расположена в средней части внутренней стороны моторного щита. Обычно гайка завинчена слабо и ее приходится докручивать.

Дополнительные массовые провода

Дополнительный провод на массу от торпеды можно провести с массы прикуривателя на внутреннюю металлическую основу центральной консоли приборной панели. Как правило, дополнительная масса ваз 2114 с торпеды устанавливается, если на машине стоит штатная приборная панель. Сечение дополнительного провода должно быть минимум таким же, как у штатного провода.

Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7. 9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

Масса (-) на двигателе ВАЗ 2114

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его. Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

• Масса приборной панели.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

• Масса отопителя электродвигателя

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Плохая масса двигателя

При возникновении неполадок следующего характера:

1. При заряженном аккумуляторе не заводиться автомобиль.
2. Заряд АКБ не поступает, напряжение нестабильно, постоянно скачет, при этом генератор в полном порядке. Для сброса АКБ необходимо произвести перезагрузку.

Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.

Минусовой заряд с АКБ поступает на двигатель, т.к. это самая большая деталь авто, а именно с него на остальные приборы.

Если масса плохая автомобиль плохо заводиться, в связи с нехваткой тока. Если применить зарядку, напряжение устанавливается на минимуме и часто работа автомобиля продолжается с АКБ.

Как проверить массу на двигателе? Это достаточно просто сделать.

Для проверки понадобятся клещ для прикуривания, которые подключаются одним концом на минус АКБ, а другим на двигатель, место соединения необходимо тщательно очистить. Запускаем двигатель, если автомобиль легче завелся, при этом напряжение повысилось, это свидетельствует о необходимости зачистить массу.

Нестабильная работа двигателя на холостом ходу ваз 2114 является одной из причин проверки массы, может сопровождаться плохим, слабым контактом, следствием чего является недостоверные показания автомобильных датчиков, или передается неправильное управляющее воздействие на регулятор холостого хода.

Отсутствие массы на двигателе

Если нет массы на двигателе, необходимо проверить качество всех контактов электрической системы идущих непосредственно с корпуса двигателя.

Либо необходимо проверить состояние шпильки, т.к. завод изготовитель данный вид оборудования ни каким образом не подвергает обработке помимо окраски, поэтому они часто подвержены появлению окислений или коррозии. В результате эксплуатации некачественных деталей происходит посадка напряжения в системе, что сопровождается отсутствием массы на двигателе, в результате происходят проблемы в работе машины.

Отчет о реагировании на COVID-19 | Mass.gov

Совокупные отчеты о случаях COVID-19 в Массачусетсе, тестах и ​​госпитализациях. Дополнительные отчеты включают данные учреждений престарелых, случаи заболевания по городам и данные о вакцинации.

Пропустить оглавление

Содержание

Вы пропустили раздел оглавления.

Интерактивная панель данных COVID-19

Примечание Эта панель обновляется еженедельно.

Обновляется каждый четверг к 17:00.

По состоянию на понедельник, 11 июля 2022 г., штат Массачусетс еженедельно обновляет отчеты о данных о COVID-19, чтобы отразить развивающуюся реакцию на COVID-19 в Содружестве. Узнайте больше в пресс-релизе от 8 июля.

Пропустить это презентация визуализации данных.

Если у вас возникли трудности с просмотром информационной панели на мобильном устройстве или планшете, вы можете связать с мобильным представлением онлайн-панельной панели COVID-19.

Видеоинструкции:  Как использовать онлайн-панель управления COVID-19

Вы пропустили презентацию визуализации данных.

Информационная панель COVID-19 содержит данные о: специфических для города показателях; подтвержденные и вероятные случаи; тестирование; возрастные группы, раса и этническая принадлежность, а также пол заболевших; демографические данные о госпитализации, количество госпитализированных вакцинированных пациентов, случайные госпитализации и случаи смерти; и вместимость больниц.

• COVID-19Необработанные данные — 29 сентября 2022 г.
• Предыдущие отчеты: Архив случаев COVID-19 в Массачусетсе
• CDC: количество случаев заболевания в США

Отчет о сточных водах

Обновляется каждый четверг к 17:00.

• Отчет о сточных водах COVID-19 – 29 сентября 2022 г.

В этот отчет включены данные о сточных водах, показанные как средние уровни COVID-19 за 7 дней на объектах, проводящих надзор за сточными водами. Эти данные помогают отслеживать тенденции распространения COVID-19.деятельность в районе, обслуживаемом очистным сооружением, и предоставить важную информацию, дополняющую данные тестирования на COVID-19.

Предыдущие отчеты: Архив отчетов о сточных водах COVID-19

Отчетность о данных на уровне округа COVID-19

Данные о случаях COVID-19 на уровне округа доступны на еженедельной информационной панели COVID-19.

Отчет о вакцине против COVID-19

Обновляется еженедельно

• Массачусетс Данные вакцинации против COVID-19
  Еженедельные отчеты о вакцинах против COVID-19 содержат информацию о распределении запасов вакцин против COVID-19, их применении и другие данные для Массачусетса.
• Инициатива по обеспечению справедливости в отношении вакцин против COVID-19: Данные о вакцинации для конкретных сообществ
  Еженедельные отчеты о данных о вакцинации для 20 городов Массачусетса, работающих с Инициативой по обеспечению справедливости в отношении вакцин против COVID-19, содержат информацию о введении вакцин населением.

COVID-19 Глава 93 Данные

Глава 93 отчета с данными публикуются по мере их поступления, с понедельника по пятницу.

• Глава 93 Ежедневный отчет об учреждениях для престарелых — 3 октября 2022 г. (самоотчетные данные)
• Глава 93 Ежедневный отчет о номерах штатов — 3 октября 2022 г.
• Глава 93 Ежедневный отчет исправительных учреждений округа — 30 августа 2022 г.
• Глава 93 Еженедельный отчет исправительных учреждений округа — 24 августа 2022 г.
• Глава 93 Ежемесячное обновление совокупного отчета учреждения для престарелых (данные с 10 марта 2020 г. по 31 августа 2022 г.)
• Данные Департамента исправительных учреждений (DOC):
  • Информационная панель заключенного DOC
  • Отчеты о тестировании персонала DOC
  • Отчеты о размещении в камерах учреждения DOC

Эти данные публикуются в соответствии с главой 93 Закона от 2020 г. и включают данные о тестировании, случаях и смертях, а также соответствующие демографические данные.

Предыдущие отчеты главы 93: Архив данных главы 93 COVID-19.

Отчет государственного учреждения COVID-19

Обновляется раз в две недели

• Данные о случаях COVID-19 в центрах коллективного ухода и государственных учреждениях

Отчет о государственных учреждениях COVID-19 включает данные о государственных учреждениях Исполнительного управления здравоохранения и социальных служб (EOHHS) и местах коллективного ухода.

Эти данные включают:

• Общее количество жителей/пациентов и персонала, а также пациентов/постоянных лиц и сотрудников с положительным результатом на COVID-19 в государственных учреждениях EOHHS
• Общее количество проживающих и сотрудников, а также жителей и сотрудников с положительным результатом на COVID-19 в центрах коллективного ухода, находящихся в ведении Департамента служб развития, Департамента по делам детей и семьи, Департамента психического здоровья, Департамента общественного здравоохранения, Департамента по делам молодежи, Комиссии Массачусетса для слепых и Реабилитационной комиссии Массачусетса.
• Данные программы мобильного тестирования EOHHS
• Данные тестирования на месте Департамента исправительных учреждений

9Еженедельный отчет о состоянии общественного здравоохранения за 0010 COVID-19 (архив)

Еженедельный отчет общественного здравоохранения больше не публикуется. См. все предыдущие Еженедельные отчеты о состоянии общественного здравоохранения: Архив еженедельных отчетов о состоянии общественного здравоохранения о COVID-19

Обратная связь

Спасибо, ваше сообщение отправлено в Департамент здравоохранения!

Если вы хотите и дальше помогать нам улучшать Mass.gov, присоединяйтесь к нашей пользовательской панели, чтобы протестировать новые функции сайта.

Присоединиться к пользовательской панели

Обратная связь

maualalo ma le faitaulaga sili. Ки ле приборной панели ВАЗ-2109

Ле лалау пепа, фаапипии и ВАЗ аига ива, уа фая или паласитика малоси-попога мауалуга-тек и се мафия или ле 3 миллиметра. E taua le matauina e faapea i le taimi o loo i ai le tele o ВАЗ «торпеды». I le faapotopotoga laina tuanai ai o le ogatotonu o le vaitausaga o le 90 sa ia saunia o le «iva», lea e faatulaga a приборная панель maualuga ВАЗ-2109. Sa maualalo seia oo i le taimi nei. O le mea moni, o le na faia o vaega mulimuli e itiiti leonai lo le na tiʻetiʻe taluona. Ae e lē e uiga i lena aso. I lenei mataupu, o le a taʻu atu ia te oe le auala e faia le приборная панель ки ВАЗ-2109ma le auala e демонтирован.

faamautuina le backlight

Le mea sili воплощение или le ki elemene o le a faamatalaga faamamaina totonu una meafaigaluega, e pei o le toe suia o le malamalama ma tagavai i luga o le диод. Umia fou VAZ laki — latou malamalama o loo i totonu o le vaega. Лава tuai «ива» на faamalamalamaina ле fafo, fatuina о себе аскетизм aafiaga patino. Ма са vaai ле лава taaloga. Suia lona tulaga mai fafo i totonu o si moni. Ona o lenei e te manaomia ipu malamalama-ua tuuina i, uaea ma faapipii eletise.

А o приборная панель moli faamautuina ВАЗ-2109? Ina ia amata, o le a manaomia ona tatou aveesea le mataʻomo o le taavale, muamua de-saga faamalosia onboard masini o fesootaiga ma раскрученные застежки накладки. o le a talanoaina lenei auiliili i le vaega o «Auala e aveese le приборная панель ВАЗ-2109 maualalo ma maualuga.» Ina ia malamalama mea na tupu i luga o le диод totonu teuina, е talafeagai ona faia ni nai углубления я luga o lefogaeleele. e mafai ona faia lenei mea e faaaoga ai se uʻamea паяльник po o le naifi vevela.

Galulue faatasi ma le vaega TAITAIINA

Ina ua uma ona faia ni pu e mafai ona agai i luma i le malamalama sili ona taua. Sa ia o le a tatou oi ai uma i le taavale mai fafo, o lona uiga, mai totonu. O auaunaga faapitoa, tau lenei auaunaga a nai afe, o lea ina ia faasaoina ai, o le a tatou faia i latou lava.

A o tatou matauina muamua, o le a faia e lo tatou malamalama i luga o le faavae lea o se fasi TAITAIINA faavae masani. Tatou vavae ai i ni vaega o le toniga. O se taunuuga, e tatau ona tatou maua ni nai auala я ле 3 диода taitasi. Mo moli toniga faia e le отражатель pepa alumini. Тахометр ma sipitomita, tatou te manaomia 3 fasi mea faapipii. I le isi elemene (o le ituaiga tulaga o le suauu, o le coolant vevela ma isi) e lava lea mose tasi fasi.

faamolemole ia matau

Faavaeina le faamalolo lē tumau i se faanatinati e lafoai ese aua o le a faamalamalamaina ai le ū o meafaigaluega fua. Ae e mafai ona faaleleia. Ina ia faia lenei mea, faapipii i le nofoaga o le lamepa fasi TAITAIINA. E toatele автомобилисты fai atu ai susulu malamalama теле, ina ia faapipiiina gata диоды ata tifaga дубляж. Afai e leai, e mafai ona e faaaogaina le faailoga uliuli — le a tutusa lava le taunuuga. I lenei tulaga tumau pea le faamama tulaga faatonuina i le nofoaga, ma e vaivai le paolo backlight ma toniga ma a paepae ma lanu moana.

Isi mea e fai?

E le gata i backlight saunia e fesootai i le backlight tulaga ipu fesootaiga. Aua nei galo e uiga i le polarity — tatou faauigaina ai muamua. Опционально, вы можете использовать светодиоды, которые загораются. Я ай, е laiti е faamautuina ай ле volitiga tuuina ату.

E tusa o le aū

I lenei tulaga, o lo tatou приборная панель vaega ua toetoe лава faamautuina ВАЗ-2109. E tumau pea na e tofotofo le Функциональность o LEDs ma faaaoga a DC volitiga o le 12 V. A o le shooter, latout te manaomia e toe align, ma e sili atu ona lelei e sui faapitoa, faamatilatila i se lamepa e ese e sosoo ату и ле ау. O se isi i le faatulagaina o le vaega laiti o le «sefulu» vaega, lea o loo faamalamalamaina mai totonu foi.

Приборная панель Parse ВАЗ-2109 (vaega pito i lalo)

E tusa ai ma le faatonuga, ina ia disassemble atoatoa le mataʻomo, e tatau ona tatou faia le tele o le pule saua. Afai e faia lenei galuega я себе poloaiga patino. Muamua демонтировал au pulea le ea faamafanafana 3, ona fesuiaʻi le ili iunite ma монтируя fao faamafanafanaina ogatotonu планки. Gata i lea, mai le ki toe PTF motusia moa ma uaea, se ki maea «faalavelave tutupu faafuasei kegi» ma le lua i luga o le defroster faamalama pito i tua. Ina ua mavae ле poloka o ua aveesea mai le ki ma le malamalama o moli i fafo faamamaina le sikareti.

E le gata я отвинтил 4 панели pulea le ea faamafanafana fao Faamauina ma visor 2 i le a приборная панель emo. Ona faafeomaʻi ata faavitio tautotogo ma le aveesea mai le tino o le laulau fuifui pepa faaletulafono. Aveesea ma sipitomita uaea. Ona aveesea ле pepa paʻepaʻe mai ле fuifui pepa faaletulafono ma le faagaau эконометрики talafeagai. Motusia mai faitauga sipitomita toe setiina le taufetuli uaea. Le taimi lava e aveesea le poloka mumu i le uaea.

I le isi laasaga atamai Nuto moli hydrocorrector, sui le foe ma foeuli lava ia. Ina ua mavae ле faatulagaina о ле sulu tulaga autu «1» ua aveesea ле masini puipuia ai, ma toe aveesea fasi ma uaea mai ле loka sulu.

Е пей она схождение авеэсеа ле приборная панель ВАЗ-2109? Mulimuli ане, ua faatatauina ле faagaau я fafo о ле koluma Faafoe faatasi ай ма ле sulu. E toso mai le au i le malosi e tatau ai e toso le «мама». E le gata i aveesea nati ma elemene демпфер tootoo i latou lava, o lo o umia le ipu ma dials i le itu taumatau ma le itu tauagavale. О меа ума лава и леней тулага приборная панель ВАЗ-2109 (maualalo) manuia aveesea! Faapipiiina или elemene uma ua faia faapena i le aveesea ina faafeagai.

Левая панель приборов ВАЗ-2109мауалуга?

O le a foliga mai taavale tutusa lua — ВАЗ 1994 ma le 1996 faataitaiga tausaga. Ae peitai, e fai lava si ese o le faatulagaga o le laulau pito i luma, o lea o le a демонтирующий алгоритм talafeagai.

O lea la, o fea e amata ai le galuega?

Приборная панель Aveeseina maualuga e amata i le aveesea o le ie e ufiufi ai teuteu uili Faafoe. E lē gata e talafeagai le tala le niu uili ina ia ai o faaonaponei le vaega pito i luma i le faaiuga o le fuata koluma. Ae aua e te aveesea ai le niu i le taimi e tasi. Le uili Faafoe я ле «ива» matua fufusi я ле слоты ма я gaoioiga maai ai, tulioso ese totoga, е mafai ona sili atu manua.

ta Sharp o le fasi lima aveesea lona застежки ma iu ai ina aveesea. E le gata я открутил 6 manatua faʻamau ‘faavaa koluma maualalo. O le vaega mulimuli ma feagai ma le ki sulu ua aveesea atoa я fafo. E faapena foi, tatou te faia loa ma le tulaga aupito i luga. Mulimuli ане, ua aveesea le fuata mai le faavae ma le moa e lua o loo aveese mai le uaea faailo leo. Ona ua aveesea le filifili manoa mai le wiper ma шайба faiga, faapea foi ma le liliu atu o taumoa ma moli.

Ina ua uma ona toso mai le «titiva» ua aveesea mai le tootoo au ma aumai приборная панель faamafanafanaina. Ona aveesea umia faamamaina le sikaleti, tuʻulefulefu, peni ma le ili ki ma le pule ea faamafanafana (e mafai ona e taumafai e pry latou minus mea tala faovilivili). Mulimuli ane, гидрокорректор faapena aveesea, переключатели malamalama ma isi elemene.

Le taimi lava e oo mai i le pepa faaletulafono vaega ma ua aveesea le uaea sipitomita, aveese le moa mumu ma sinasina mai le fuifui pepa faaletulafono ma faiga pulea i-laupapa. Ona, motusia le sulu ki i le «mamafa», o le alatoto pulea amata ma le lamepa laʻau taiala. Latou Lava vaega монтирует fao tu i itu o le ie e ufiufi ai. Ina ua mavae le vaega meafaigaluega e toe manatua ai (ВАЗ-2109 «Самара») o le a i ai i le tulaga saoloto o le taavale.

tuning me kā lākou mau lima (фото с Гавайев)

Тюнинг ВАЗ-2109 ohua pahu — ke kaʻina hana i ka hoihoi i loko o aneane kela mau kaa mea nāna. Inā kona hana hiki e hou kāpena ‘ano a me kona helehelena. I ka papa kuhikuhiE Pahuhopu o kēia kaʻina mea e hoʻoikaika ‘i ka акустический ano o ka’ōlelo nenoaiu. `Oiai ia mea i nalo i ka Kalaiaina тюнинг ВАЗ-2109 — o ka i ka wā hoʻokahi hooko o звукоизоляция,’ipale a me ka hoʻoikaika ‘ana i kona helehelena.

Нет ке ага ля звукоизоляция?

Ka mea nona ka nui kaa mai i pono i ka manaʻo e pili ana i звукоизоляция, no ka mea, i ke kaʻa e hele pono ana, a me ka ia. А э хана и кейа каина хана но кекахи мау куму:

• Малухилухи о ка ино е алаи иа аэ ме ка маамау голоана и локо о кона каа. Ua hoʻohana ‘ia ka nui helu o ea māhele ma ke ka’ina hana o ka’aha kanaka o ka mikini, i criak. A me ke kani o kekahi manawa, no ka ikaika i na Keaukaha papa a pau manaʻo e pili ana i ka mea hoʻonoho pipiʻi Acoustic. Ма надежда о ке каина хана ка меа е хики и ка хоука и кекахи хорн’онаэхана меа е хоокани майкаи и локо о ке ка’а ВАЗ-2109. Kalaiaina настройки е е времяпрепровождение я loko o ke kaʻa hou hana hoihoi.
• Пау скрипит, е хо`омака ана ме на пука а ме ка лоа ме ка укана. Ke приборной панели kī ana kekahi я на mea kani-i mea nāuki loa на kanaka или ВАЗ. Ukana i hoowalania iho ai i ka ia mea, akā, wale ma ka Hope o ka mikini.
• Pēlā ka manaʻo i nā mea a pau o na ‘ikamu aia i loko o ka cockpit, ola ko lakou mau ola. A aole hoi he wahi no ka malimali a me ka melodic kani, a ua paʻiʻia ma ka’ōlelo nenoaiu.

He aha e Pono e kuai no ka звукоизоляция?

I wahi lulu kaa, ia mea i kahi nalo,ʻaʻole nō he pono kiʻekiʻe o ka’ōlelo. A me ka ike maopopo ana i keia — he kumu hoʻohālike ВАЗ-2109. Kalaiaina настраивает apono ‘e hoʻokō maikaʻi kani, как ai Acoustic. Iloko o ka holo ma luna o keia mīkini a pau ano o kekahi ‘walaʻau e hana i ka huakaʻi ke koikoi a me ka loa walaʻau. No laila, i ka mea nui a me ka mea e pono ai ka mea i hana mua ia tuning i ke kaʻa VAZ 2109, — e lawe mai ke kani’īpale. No ka pono o ka mea hoʻonoho’ipale oe pono i ke ka’ina o nā mea paahana a me ka mea. Неле: он хукала ау и ка пахи, вили, вела пу, пени мака о кекахи ано,’упа ана леки, замазка пахи, ацетон.

Хе ага ка ке каина?

He nui nā kanaka kahaha pehea ka тюнинг ВАЗ-2109 (фото с Гавайев). Тюнинг 2109 а меа кона мау лима меа я олуолу и ка хана. Ма надежда о на меа а пау, но ка ханайа’на о ке кани’ипале — меа хе меа нуи ка’ина и е е хаавиа ка нуноо. Inā loaʻa ‘Aʻohe mea e hōʻoia’ ia ka mea i lawe mai i loko o ka hana noaioee, laila pāʻani ia mea he mea hiki, a kū kaʻawale. I ka Ia manawa, ua pono no ia hana a ua lawe mai i loko o ekolu kapuwai:

• Ka loiloi mua ke kahua: ka i waeia o ka mea. Maikaʻi, e haawi aku koho вибропласт м2 и ме звукоизоляция «Стизол». E hoʻomaka i ka mea hoʻonoho o ke kani’īpale mea pono e разбирать и ке ka’a Kalaiaina. Inā ‘oe i aole loa i hana ia, ia mea pono e hilinai i kēia ka’ina kupono akamai. Ма kekahi хана ку меа хики ке хана я на limahana.
• Хоомакаукау и ка микини. E разобрать и ка’а, pono e wehe ‘ia mai nā mea a pau o ka noho, puka Panel e разобрать, a wehe i ka DIY, mai ka palena, приборная панель a me ka papa uhi.
• Меа хоонохо. I mea e pili i ka mea e koi ‘ia e обезжиривание i ka ili o ke kino, mai kekahi mau загрязнения ka hoʻohana’ ana i ka’ūheheʻe ацетон a me ka 646 через 10 минут. Inā pono, hiki e mahuahua i keia wā. He nui akamai a me ka motoring olelo звукоизоляция Kalaiaina VAZ-2109 e ole e kiʻekiʻe ma Hawaiʻi me ka hoʻohana ‘ana o kekahi пористая меа. Kona особенность waiho i loko o ka mea ana i ke ea iloko o ka ili, he maikai palaka, a подавляет kani a me ka trapping wela. Ua loaʻa no na автомобилист Price o ka mea.

Hana’īpale oe ia oe iho

Tuning Kalaiaina VAZ-2109ʻoe hiki e kou mau lima. Kēia kaʻina ia lŘlŘ like penei:

• Ka loko o nā puka ua? Укрепляющий и клеевой вибропласт. mea pono e paa kaomi No keia Hopena, ka hoʻohana ‘ana i ka lole wili. E kōkua i ka mea hoʻonoho o ke kuekueni-Komo ‘o ia mau mea e mau eʻenaʻena ai я 50 градусов. ? Aeiiaiaiaaia e hoʻohana i kekahi mau lauoho mīkini kaulaʻi lole. Ина лоаа? Ieoaeunoai mīkini hoʻomaloʻo lauoho, alaila, o ka Hopena, e e hiki maikaʻi, no ka mea, o ka wela, e e nui wikiwiki.
• Объединяет ка меа поно, е хо`омака май ке киковэна кахи и на кихи е пале Оэ хана. ʻOiai ka mea hanohano malaila pono ma maʻamau mehana ea. Kekahi vibromaterialy i ma kekahiʻaoʻao o ka lina luna, a kōkua ai i nā ka mea hoʻonoho ka’ina.
• I kekahi kahua o tuko i ka makahiki i koe a pau o ke kaʻa. ʻano hana pono e ke ami hoi i ke ami. Уэйл ма надежда е хики кахуа ханана нет ана я ке koho leo’īpale mea. Он поно ке хеле ма вибропласт. Mai poina i ka lina mea ua pili i kaʻaoʻao ili honua.
• Ма надежда о ка хана и кейа мау кŘпа а на меа ануу,`о иа ма надежда о ое клей е папа икайка а пау о ка локо о ка микини махеле вехе ‘иа, а уа я махеле и вахи.

hana’īpale

I kaulana ma luna, тюнинг Kalaiaina ВАЗ-2109 kikowaena thermo’īpale. It E e kaulana i hiki ole ke kapaia hemahema hoi keia kaʻina. Ма Хоуп на меа пау, не кона мана’о е лауе мау ла. Mua, mākou e hoakaka i ka laulā o ka hana. Maoli ai, o ka oi ia e ia, ke oi pono ka ‘Oihana e loaʻa i ka hana. Ма надежда на меня пау, е хики ке лило уэйл изолированные пука мне ка пау каа. Но лайла, ма лайлаэ э хеле ай.

• Mua mākou Pono и loa разобрать в Keena Kalaiaina или Ke ka’a. Ia mea, e wehe i ho’okali kūpono » ikamu. O nā noho, aniani keleawe, приборная панель naʻau. Oe ke hoi upgrade ke kapuahi ma ka hōʻoiaʻana i ka демпфер. Nolaila, ma keia kahua ia mea maikaʻi, e wehe ia ia.
• Ano, aole makou e uku mau noonoo i kuʻina koʻo e uhi ana i ka puka ma ka lalo o ke kāpena. Inā kekahi o lakou, i mai ua pohole, e puku i ia (i ka loa ka liʻiliʻi loa e i hou воздухонепроницаемый, hoʻohana ‘ahakanaka hua). Hula Mai keia manawa, ka mea e e hiki ole ke pal ia i ka ingress o ka ona i loko o ke Keena Kalaiaina o ka mīkini.

Aaioee o ka ea wahi

Mai ka aaioee o ka metala wahi pono e neʻe mālie i ka вставка o ea hehee wale. Ua mea maikaʻi, e hoʻohana Vizomat no ka mea, ka nui maʻalahi e hoʻouka ma mua o vibroplast. Wahi kahi māhele e hele mai i loko o hui ‘ana me kekahi i kekahi, oe e hoʻopaʻa aku bitoplastom. Kēia mea e hōʻoia ‘ia ka tuko i māhele i criking a i ole hoolaha i kekahi посторонний лев. Lula ea māhele Pono e kāpili ma luna, e hoʻomaka ana me ka kīpaku. E hana i keia, ka mea pono e wehe ‘ia, a laila, демонтируйте me ka naʻau.

Далее, я меа поно е хо`омака и ка приборная панель ВАЗ-2109. Kalaiaina настраивает меня Panel, kiʻi a me nā wikiō i mea i pono keia mau mea, aia no he kekahi kumu. Торпедо туко и хуа. Hiki mawae Pono e sila i ka bitoplastom. E e uku ai i na kau aia ma waena o ke kapuahi, a ea ducts pakahi noonoo. Ia e hoʻokō ‘ia me ka piko o ka mea kani huhui waina a lākou. Э хана и кейа, е хо’охана Визомат.

aaioee kaupaku

Tuning Kalaiaina ВАЗ-2109 а мне на хана и ка хале. He mea pono e lawe i ka mooolelo i mea e pono e kaʻawale ka holoʻokoʻapalena o ka mikini, ака, wale na wahi i wāhiʻia ma waena o na crossbars. Вибропласт окиоки и мау апана и туко и пу поно. Но ка меа луа, аху ихо уа ной спленит. I e ka mea oluolu ia e hoʻouka, ia mea pono e hoʻa’ā i ka mea, i ka iki, a laila, — hoopaa me ka papalua-kapakahi lola.

Waiho hou i ka piha-manawa kōmike hoʻokele hou

He nui ona o ka wahi lulu kaa e hoihoi i loko o pehea ka тюнинг ВАЗ-2109 (фото с Гавайев). Тюнинг ваз 2109 а ме кона мау лима, е хана е лай ми ка хики. E hoʻomanaʻo i ka tuning — он lākou o ka hana e hoʻonui ai i ka модернизация o ka mīkini. Nolaila, e pono e hana ia e nānā hou uʻi. He nui hiki paha i kekahi e puku i ke kōmike ho’okele huila, i mea ma ke ka’ina hana o ka hanaʻino haalele i kona mua ano. E lawe mai i kēia kaʻina, ia mea pono e immobilize i ke kōmike hoʻokele huila. Ma lalo o ka mea, e ia i ke poʻi e pono e wehe. Eia nā kōkua paha, ka mea e e disabled no hoi. Раскрутите ke hoopaa iho la i mea e makaʻuʻole ana ka huila (ia mea i hookuu i ka hema).
