Ваз 2108 замена помпы: Замена помпы на двигателе автомобилей ВАЗ 2108, 2109, 21099

Содержание

Замена помпы на ВАЗ 2109 своими руками: что для этого необходимо и признаки изношенного водяного насоса (видео)

Содержание:

  1. Признаки износа
  2. Необходимый инструмент
  3. Процесс замены помпы
  4. Обратная сборка

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Из самых часто возникающих проблем с этой системой является порыв или соскакивание патрубков и течь радиатора. Реже, но тоже бывает заклинивание термостата в одном положении, неисправность температурного датчика, и выход из строя помпы.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Положительным фактом в конструкции силовой установки данного авто является то, что данный элемент является внешним оборудованием, поэтому замена помпы ВАЗ-2109 — операция не особо сложная и не требует значительной разборки мотора. Практически никакие другие элементы силового агрегата, к примеру, карбюратор или генератор – не затрагиваются.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

  1. Ключи рожковые и накидные на «10» и «17»;
  2. Головки с воротками тех же размеров;
  3. Мощная плоская отвертка;
  4. Нож;
  5. Емкость для слива рабочей жидкости;
  6. Ветоши;
  7. Герметик;
  8. Домкрат;
  9. Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Процесс замены

Последовательность процесса такова:

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Особенности при сборке

Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб. Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Более наглядно операция по замене жидкостного насоса показана на видео:



 Загрузка …

как поменять своими руками + видео

Водяной насос — основной узел системы охлаждения автомобиля. От его исправной работы зависит скорость циркуляции охлаждающей жидкости в протоках блока цилиндра. Это обеспечивает отвод тепла и поддержание рабочей температуры двигателя. На ранних стадиях диагностика и устранение неполадок водяного насоса не представляет большой сложности. Игнорирование же признаков неисправности помпы может привести к сильному перегреву мотора и деформации головки блока цилиндров. В этом случае потребуется дорогостоящий капитальный ремонт двигателя.

Содержание

  • 1 Назначение и функции водяного насоса

  • 2 Основные неисправности системы охлаждения

  • 3 Диагностика неисправностей водяного насоса

  • 4 Замена водяного насоса на ВАЗ 2108 и 2109

    • 4.1 Видео: разборка водяного насоса автомобиля ВАЗ 2109/08

  • 5 Установка дополнительной помпы на ВАЗ 2108/09

    • 5.1 Видео: установка дополнительной помпы в ВАЗ 2108/09

Назначение и функции водяного насоса

Следует заметить, что термин «водяная помпа» или «водяной насос» является не совсем корректным. Дело в том, что на первых автомобилях в качестве охлаждающей жидкости использовалась обычная вода. Сегодня же в системе охлаждения циркулирует специальная жидкость, называемая тосолом или антифризом. Вода же заливается в систему лишь в исключительных случаях.

В системе охлаждения двигателя циркулирует специальная жидкость, называемая тосолом или антифризом

В процессе работы двигателя внутреннего сгорания в цилиндрах происходит воспламенение топливно-воздушной смеси. Выделяющееся при этом тепло быстро нагревает корпус мотора. Если своевременно не остановить рост температуры, металл может очень сильно разогреться и даже деформироваться. Во избежание этого внутри блока цилиндров и клапанной головки проточены каналы, по которым циркулирует охлаждающий состав.

Современная охлаждающая жидкость (ОЖ) – это смесь воды, антифризов и специальных антикоррозийных ингибиторов (присадок), придающих раствору антипенные, флуоресцентные и антикавитационные свойства. Такой состав позволяет эксплуатировать авто при температурах от -40 до +40оС. Кроме этого, ОЖ выполняет функции смазки, что заметно увеличивает срок службы трущихся элементов системы охлаждения.

Схема движения охлаждающей жидкости в двигателе ЗМЗ 40524

Водяной насос состоит из корпуса и рабочего вала с крыльчаткой. Вал установлен на подшипнике и приводится в движение зубчатым ремнём от коленчатого вала.

Устанавливается помпа в штатное отверстие блока цилиндров. Оно представляет собой полость, где и происходит разгон ОЖ по каналам системы охлаждения. В автомобилях ВАЗ 2108/09 помпа крепится тремя болтами, расположенными на её корпусе.

Система охлаждения двигателя является замкнутой и нерегулируемой. Кроме водяного насоса, в неё входят следующие элементы:

Все элементы соединены между собой трубами и шлангами различного диаметра. Отличительной чертой автомобилей семейства ВАЗ является доступность системы охлаждения для обслуживания и ремонта.

Основные неисправности системы охлаждения

Основной индикатор работоспособности системы охлаждения — это датчик температуры двигателя. Он расположен на приборной панели в салоне автомобиля.

Датчик температуры двигателя на приборной панели ВАЗ 2108/09 расположен справа от датчика топлива

Если двигатель перегревается, стрелка прибора находится в красной зоне. Причин может быть несколько.

  1. Недостаточный уровень или утечка охлаждающей жидкости в системе.
  2. Выход из строя термостата.
  3. Неполадки в работе водяного насоса.
  4. Неисправности температурного датчика.

Прежде всего следует поднять капот и осмотреть систему охлаждения. Сам факт утечки ОЖ легко определяется по уровню жидкости в расширительном бачке. Гораздо сложнее найти точное место утечки. Часто для этого требуется тщательно осмотреть всё пространства моторного отсека.

Наиболее неприятный вариант — пробой прокладки под головкой клапанов и поступление ОЖ в масляный картер. Симптомом такого развития событий является изменение цвета масла. Оно становится тускло-белым с радужными разводами, образованными этиленгликолем.

Иногда повреждаются шланги системы охлаждения, ведущие к отопителю салона. Это обычно происходит после сильных морозов или длительного простоя машины. В этом случае утечку ОЖ следует искать под «торпедой», поднимая коврики и снимая внутреннюю обшивку салона. Вытекающая жидкость скапливается под ковриками или впитывается утеплителем салона.

Перегрев мотора часто происходит из-за того, что забиваются «соты» радиатора. Грязь, пыль и мелкий песок, попадая на переднюю плоскость радиатора во время движения, образуют плотную корку, которая и препятствует охлаждению двигателя. В этом случае достаточно очистить радиатор струёй воды под давлением. При этом не рекомендуется использовать металлическую щётку.

Засорение сот радиатора приводит к перегреву двигателя

Выход из строя термостата, как правило, не приводит к перегреву двигателя. Западающий на нём клапан открывает большой круг циркуляции ОЖ, тем самым снижая температуру жидкости.

Диагностика неисправностей водяного насоса

Устройство водяного насоса довольно простое. В большинстве случаев выходит из строя подшипник, на котором вращается крыльчатка. Возможны два варианта поломки, различные по степени тяжести.

  1. Подшипник сработался. В этом случае мотор начинает «визжать» — издавать громкий высокий звук. Источник «визга» обычно находится в передней части мотора около зубчатого ремня. С увеличением оборотов частота звука растёт, с уменьшением — снижается.
  2. Подшипник заклинил. Это происходит после продолжительной эксплуатации помпы с изношенным подшипником. «Визг» резко прекращается, но резко повышается температура двигателя. Помпа перестаёт работать, и ОЖ без напора продолжает медленно двигаться по каналам. Этого, конечно, недостаточно для охлаждения мотора. При возникновении такой ситуации следует на малых оборотах и с частыми остановками доехать до ближайшего автосервиса.

Если уровень жидкости в расширительном бачке нормальный, но охлаждающая жидкость кипит, а из воздушного клапана идёт пар — не торопитесь открывать крышку. Во-первых, можно обжечься паром. Во-вторых, кипящий антифриз может струёй вырваться наружу. Нужно выждать определённое время, для того чтобы ОЖ остыла и только после этого откручивать крышку расширительного бачка.

Существует ещё один способ проверить работоспособность помпы. Для этого нужно рукой частично пережать рукой толстый шланг, идущий от двигателя к радиатору, и запустить двигатель на холостых оборотах. Если шланг под пальцами пульсирует — насос находится в рабочем состоянии. Если пульсация отсутствует — крыльчатка не вращается и насос неисправен. Во избежание травм такую диагностику следует проводить очень осторожно, не касаясь руками вращающегося вентилятора. Сжимать шланг нужно на 10–20% — этого достаточно, чтобы почувствовать пульсацию ОЖ. Касаться руками двигателя также не стоит — можно обжечься.

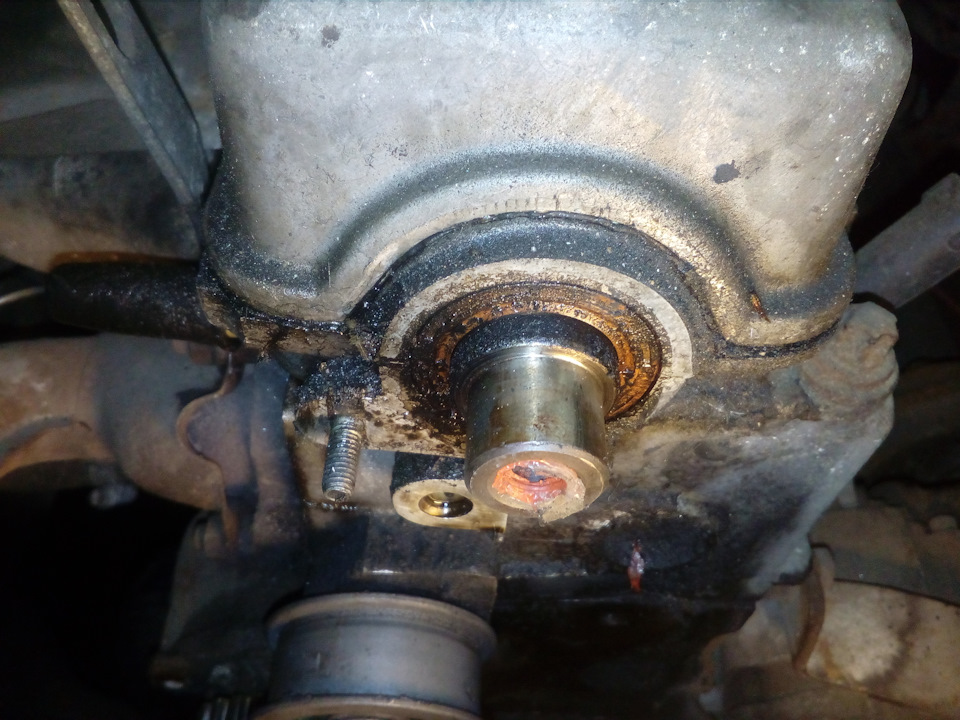

Затем, сняв защитный пластиковый кожух над ремнём, необходимо осмотреть место крепления насоса. Обычно при разрушении подшипника на оси вращения возникают характерные подтёки. Под действием вибрации деформируется сальник. Он может выглядеть сухим, но на корпусе остаётся грязно-бурый след. Это говорит о том, что утечка ОЖ возникает на высоких оборотах. Когда мотор не работает, жидкость не вытекает, а место утечки высыхает.

Красным помечено место утечки охлаждающей жидкости при неисправной помпе

Исправность подшипника можно проверить, раскачивая рукой приводной шкив насоса. Для этого придётся снять передаточный ремень. Если подшипник изношен, то при раскачивании шестерёнки рукой будет заметен определённый люфт, которого быть не должно.

Замена водяного насоса на ВАЗ 2108 и 2109

Отремонтировать и заменить помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Потребуется стандартный набор инструментов — рожковые и торцевые ключи (на 10 и 17), отвёртки и т. п. Если планируется замена насоса, следует приобрести комплект, состоящий из самой помпы в сборе и уплотнительной прокладки, и силиконовый герметик. Кроме этого, для работы понадобятся ветошь, ацетоновый растворитель и канистра свежего тосола.

Ремкомплект для водяного насоса должен обязательно содержать новую прокладку

Как уже отмечалось, насос встроен в отверстие блока цилиндров двигателя. Приводной шкив насоса вращается ремнём привода газораспределительного механизма. Поэтому для демонтажа помпы сначала необходимо снять защитный кожух ремня и сам ремень. Но перед этим нужно выполнить ряд подготовительных операций.

  1. Отсоединяется минусовая клемма аккумулятора.

    Минусовая клемма аккумулятора обозначена пиктограммой на свинцовом контакте

  2. В заранее подготовленную десятилитровую ёмкость полностью сливается ОЖ. В рабочем состоянии в системе охлаждения ВАЗ 2108/09 циркулирует около 8 литров тосола. Если жидкость менялась недавно, её можно будет использовать повторно. Сливать охлаждающую жидкость на землю запрещено, так как она ядовита для растений и животных.

    Сливное отверстие расположено в нижней части блока цилиндров

  3. Снимается ремень генератора. Для этого ослабляется гайка фиксации на натяжной планке, и генератор смещается в направлении двигателя. Ремень провисает и легко снимается.

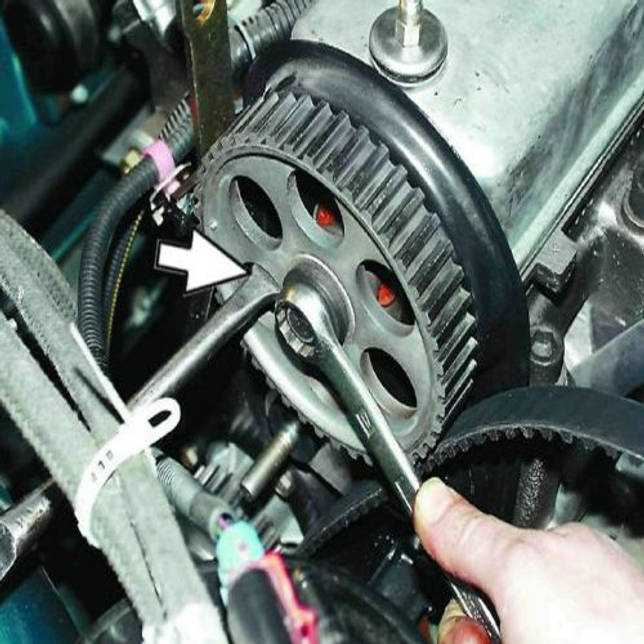

  4. Для того чтобы после снятия ремня ГРМ не сбились настройки, приводные шкивы следует выставить по меткам. Это несложно. Домкратом вывешивается правое переднее колесо. Затем включается пятая передача. Медленно вращая колесо, метка на шкиве распределительного вала совмещается с неподвижной меткой на двигателе.
  5. Ослабляется натяжной ролик ремня ГРМ. Для этого отворачивается винт крепления, а ролик отводится в сторону от зубчатой передачи ремня.

    Натяжной ролик ослабляется откручиванием фиксирующего винта

После снятия ремня можно приступать непосредственно к демонтажу насоса. Ключом на 10 отворачиваются три болта крепления, и насос извлекается. Сделать это не всегда просто. Насос может «прикипеть» к месту посадки. В этом случае потребуются зубило и молоток, с помощью которых в гнезде аккуратно срывается слой старого герметика. После этого насос легко снимается.

Насос крепится тремя болтами к корпусу блока цилиндров

Полностью извлечь насос в обычном положении автомобиля невозможно — мешает кузов. Нужно слегка приподнять мотор. Для этого правую сторону автомобиля поднимают на домкрате — двигатель наклоняется.

Если есть помощник, можно обойтись без вывешивания кузова. Один человек с усилием тянет мотор в сторону, противоположную направлению выхода насоса из гнезда. Другой человек в это время вытаскивает помпу.

После извлечения водяного насоса производится осмотр лопастей крыльчатки. Они могут обломиться или потрескаться. Это происходит, если двигатель был сильно перегрет, или крыльчатка изготовлена из некачественного материала. Мелкие осколки лопастей обычно вываливаются через сливной кран.

Сколы на крыльчатке резко понижают производительность насоса

Для полной уверенности в том, что система охлаждения чиста, рекомендуется её промыть по следующему алгоритму.

  1. С поверхности двигателя ветошью и растворителем удаляются остатки герметика, пыль и мусор.

    Уайт-спирит хорошо очищает поверхность от остатков герметика

  2. Крепёжные болты очищаются от смазки, ржавчины и мусора. Перед установкой новой помпы на резьбу наносят тонкий слой герметика.
  3. Прокладка смазывается водостойким герметиком и новый насос аккуратно устанавливается на место. Иногда может потребоваться напрессовать помпу при помощи деревянной проставки.
  4. Болты затягиваются сначала вручную, затем при помощи ключей. При этом категорически запрещается перетягивать резьбу — может треснуть корпус насоса.
  5. Сборка производится в обратном порядке.
  6. Заливается свежая (или ранее слитая) охлаждающая жидкость.
  7. Из системы удаляются воздушные пробки.
  8. Запускается мотор, и система охлаждения проверяется на предмет утечек.

Профессионалы рекомендуют вместе с водяным насосом заменить и натяжной ролик. Для проверки исправности ролика следует повращать его руками. Если ролик вращается с затруднениями, слышен хруст — его нужно заменить.

Общепринято, что водяной насос следует менять через каждые 90 тыс. км пробега автомобиля. Однако цифра эта условная, зависящая от условий эксплуатации автомобиля. Очевидно, что в городском цикле с постоянными пробками и ограниченной скоростью движения система охлаждения будет изнашиваться быстрее, чем на трассе. Поэтому оценивать необходимость замены помпы следует по её реальному состоянию.

Главный фактор, разрушающий подшипник и сальник водяного насоса — перетянутый ремень ГРМ. Если нет ключа с динамометром, народные умельцы пользуются обыкновенным безменом. Необходимо добиться такого натяжения ремня, при котором прогиб резинового полотна в середине между шкивами составлял 10–15 мм. при усилии в 10 кг. Крюк безмена цепляется за ремень и натягивается до отметки в 10 кг. Замеряется глубина прогиба ремня.

Видео: разборка водяного насоса автомобиля ВАЗ 2109/08

Установка дополнительной помпы на ВАЗ 2108/09

При эксплуатации автомобиля зимой необходимо поддерживать комфортную температуру воздуха в салоне. Штатная печка с этим справляется далеко не всегда. Некоторые автовладельцы устанавливают дополнительный водяной насос, повышающий эффективность циркуляции охлаждающей жидкости в контуре отопителя салона.

Дополнительный водяной насос усиливает циркуляцию ОЖ внутри печки

Дополнительная помпа врезается в разрыв шланга, через который тосол поступает в радиатор печки. Для этого потребуется несколько шлангов общей длиной около 50 см и четыре хомута для их крепления. Обычно устанавливается насос от «ГАЗели», работающий от электрической сети.

Порядок действий следующий.

  1. Для удобства снимается аккумулятор и воздушный фильтр.

    Снимаются аккумулятор и воздушный фильтр

  2. Сливается тосол из системы охлаждения.
  3. Помпа от «ГАЗели» разбирается и промазывается герметиком.

    Дополнительный водяной насос от «ГАЗели» работает от электросети

  4. Помпа устанавливается под аккумулятором, так как она не должна быть расположена выше термостата.

    Помпа не должна устанавливаться выше термостата

  5. Снимается подводящий шланг радиатора отопителя, соединяющий двигатель с печкой.
  6. Новым шлангом кран радиатора печки соединяется с выходным отверстием помпы.

    Одним шлангом помпа соединяется с двигателем, другим — с радиатором печки

  7. Другим новым шлангом входное отверстие помпы соединяется с двигателем.
  8. К помпе подводится электропитание. Управляющая кнопка выводится в салон и устанавливается в любом удобном месте.

Как показала практика, это позволяет разогреть воздух, выходящий из печки, до 50–55оС. При низких температурах водитель может находиться в салоне без верхней одежды. Естественно, такое устройство применяется только зимой.

Более сложная схема подключения второй помпы предполагает использование дополнительного реле.

Видео: установка дополнительной помпы в ВАЗ 2108/09

Водяной насос обеспечивает принудительную циркуляцию охлаждающей жидкости. Эксплуатация автомобиля с неисправным насосом может привести к довольно серьёзным последствиям. Установить же новую помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Для этого потребуется лишь стандартный набор инструментов и расходные материалы. И никогда не сливайте отработанный антифриз на землю. Удачи на дорогах!

  • Автор: Саша Сущенко
