Ваз 2107 электростеклоподъемники: Стеклоподъемники для ВАЗ-2107 Купить стеклоподъемник на «семерку» | Стеклоподъем.РФ

Стеклоподъемник на ВАЗ 2107 состоит из следующих деталей:

• ручки, поднимающей стекло;
• отделочной втулки с посадочным местом для ручки;
• розетки ручки;
• механизма для подъема стекла;
• нижнего ролика;
• крепежного болта и гайки для нижнего ролика;
• крепежного винта для прижимающих пластин;
• верхних роликов;
• прижимающих пластин;
• бокового стекла;
• троса;
• кронштейнов для фиксации стекла;
• натяжного ролика.

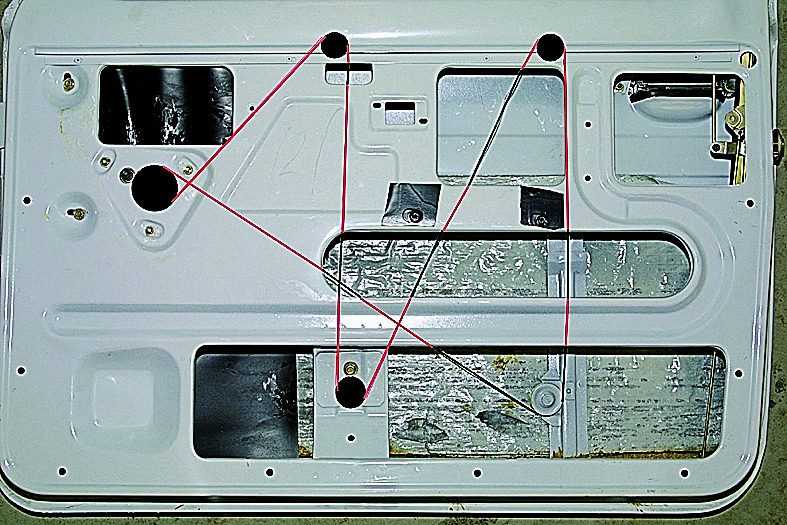

Главное отличие в конструкции стеклоподъемника для ВАЗ 2107 от аналогичных механизмов – трос и натяжной ролик для него, которые используются при работе механического привода. Прибегнуть к такому варианту конструкции пришлось из-за отсутствия на ВАЗ 2107 боковой форточки.

 Руководство, как разобрать стеклоподъемник

Для того, чтобы самостоятельно выполнить замену электрических стеклоподъемников на ВАЗ 2107 или осуществить ремонт, в первую очередь необходимо научиться их демонтировать. Данные знания пригодятся при заклинивании подъемного механизма из-за попадания влаги через зазор между уплотнителем и стеклом. В этом случае потребуется ремонт механизма.

Для снятия стеклоподъемников с авто понадобятся следующие материалы и инструменты:

• набор отверток;
• набор гаечных ключей или головок;
• плоскогубцы;
• скотч для фиксации стекла.

Работы по демонтажу, ремонту и установке ЭСП удобнее проводить в гараже.

Демонтаж стеклоподъемника состоит из следующих этапов:

1. В первую очередь нужно с помощью ручки опустить стекло вниз до упора.
2. Далее демонтируется ручка для подъема стекла. Чтобы ее снять, необходимо отсоединить стопорную разрезную шайбу, которая находится между облицовочной втулкой и ручкой. Для этого с помощью плоской отвертки нужно раздвинуть края шайбы, а затем вывести ее от зацепления с ручкой.

   Снятие ручки подъемника стекла

3. Далее следует снять облицовочную накладку с двери. У нас открывается технологическое отверстие с доступом к стеклоподъемному механизму и тросу.
4. Ключом на «10» выкручиваем крепежный болт натяжного ролика так, чтобы можно было его сдвинуть и ослабить натяжение тросика.
5. Ослабленный трос снимаем с роликов.
6. Далее откручиваем ключом на «8» три гайки крепления механизма для подъема стекла.
7. Через технологический проем нужно снять стеклоподъемный механизм, так же как перед этим снимали трос.
8. Если не получается вынуть механизм, откручиваем ключом на «10» гайку крепления направляющей стекла и сдвигаем.
9. После того, как вынули стеклоподъемник, откручиваем 4 самореза, с помощью которых, стекло крепится к тросу.

На этом демонтаж стеклоподъемника с тросом завершен. Можно приступать либо к ремонту, либо к установке.

Перед тем как приступать к установке электрических стеклоподъемников, необходимо проверить все составляющие на исправность. В случае обнаружения каких-либо дефектов их нужно устранить, выполнить ремонт или замену неисправных деталей.

Концы троса в местах, где он заходит в механизм, обязательно нужно закрепить с помощью проволоки. Это поможет хорошо зафиксировать трос, когда будем устанавливать новый ЭСП.

Как установить электрический стеклоподъемник?

Необходимость установки ЭСП возникла благодаря техническому прогрессу. Их установка делает удобным открывание и закрывание боковых стекол. Включение электроподъемников в схему охранной сигнализации, дает возможность дистанционного управления открыванием/закрыванием боковых стекол.

После появления ЭСП на авторынке многие автолюбители захотели установить их на свои автомобили. Поэтому возник вопрос, какие электрические подъемники для стекла лучше купить и как их устанавливать на ВАЗ 2107. Проблема в том, что не существует заводских стеклоподъемников. На автомобильном рынке существует большой выбор электроподъемных механизмов как отечественного, так и импортного производства. Их принцип состоит в том, что вместо механического подъемника, который нужно крутить вручную, устанавливается аналогичный механизм, но вместо ручки на внутренней стороне двери монтируется электропривод.

Из отечественных брендов наиболее популярны ЭСП таких производителей: «Гранат», «Катран» и «Форвард»(автор видео Стеклоподъем.РФ).

С установкой этого устройства на ВАЗ 2107 возникают небольшие проблемы из-за того, что отсутствует форточка, а стекла опускаются полностью по всей длине. Кроме того, для установки в данной модели авто слишком мало места. Многие водители находят выход, покупая для «семерки» ЭСП импортного производства – компании SPAL модель Delux.

Пособие по установке подъемника стекла ВАЗ 2107

Процесс установки состоит из следующих этапов:

1. Сначала следует тщательно изучить инструкцию по установке, которая прилагается к набору.
2. Далее для обеспечения безопасности при выполнении установки, необходимо отключить электропитание автомобиля.
3. Затем нужно поднять до упора вверх стекло и зафиксировать его скотчем.
4. Далее по описанной раннее схеме необходимо снять старый подъемный механизм.
5. Выбираем место для электромотора, обычно его размещают в нижней части дверей. Прикладываем электромотор в выбранное место и делаем разметку для крепежа.
6. С помощью дрели по разметке делаем отверстия для установки механизма.
7. Монтируем ЭПС на выбранное место и закрепляем его с помощью крепежа.Установка механизма на штатное место

   В комплекте с ЭСП идут саморезы, но лучше их заменить на винты с гайками и шайбой гровером для фиксации.

8. После установки электромотора, который крепится с помощью длинных болтов, обязательно нужно положить по две гайки между дверью и кронштейнами электромотора. Таким образом, во время эксплуатации можно избежать трения троса по окантовке двери.
9. Далее нужно уложить трос на штатное место между роликами. По инструкции трубки тросиков должны обязательно пересекаться внутри двери.
10. Затем следует найти место для посадочных мест кнопок управления подъемником и подготовить их. Лучше всего для этого подходит панель приборов и ручка дверей. Один из вариантов – замена штатных кнопок на приборной панели.

    Установка планки на двери

11. Опускаем стекло вниз. Закрепляем стекло в монтажной рейке. Все операции выполняем аккуратно так, чтобы не повредить хрупкие детали.
12. На следующем этапе будем подключать электропроводку. Перед этим нужно внимательно изучить принципиальную схему подключения, которая имеется в комплекте поставки. Установку следует выполнять строго по схеме.

    Схема подключения электропроводки

13. Сначала нужно подвести провода к центральной консоли машины. Они протягиваются через защитную гофрированную трубу. Лучше кинуть отдельный провод с предохранителем, чтобы не нагружать провода прикуривателя!
14. Через подготовленные отверстия для управляющих кнопок на приборной панели выводим провода, подключаем и укладываем на предназначенное место для них место.

    Кнопки управления стекломподъемным механизмом

15. При подключении силового контура электрических подъемников для стекла к бортовой электро сети автомобиля обязательно нужно использовать предохранители. Схема, по которой монтируется электропроводка, должна обеспечивать использование электроприводов только при включенном силовом агрегате.
16. Провода, которые проходят в салоне, нужно изолировать пластиковыми трубками. Укладывать их следует под обшивку.
17. После монтажа электропроводки подключаем отрицательную клемму к аккумулятору.

На этом замена механических стеклоподъемников на ВАЗ 2107 на электрические своими руками завершена. Теперь можно приступать к проверке и регулировке установленного устройства.

Воспользовавшись установленным электрическим приводом, поднимаем стекло вверх. Необходимо настроить механизма так, чтобы при поднятом до упора стекле нигде не осталось зазоров.  После проверки и регулировки, нужно поставить на место обшивку дверей в обратном порядке. Вместо ручки механического стеклоподъемника устанавливаем заглушку.

Установка электрических стеклоподъемников своими руками повышает комфорт водителю и пассажирам благодаря возможности с помощью кнопки управлять открытием и закрытием бокового стекла. Кроме того, наличие электростеклоподъемников позволяет настроить сигнализацию так, чтобы при постановке на охрану все стекла автоматически закрывались.

Умение демонтировать и устанавливать стеклоподъемники на ВАЗ 2107 своими руками дает возможность сэкономить на посещении автосервиса.

Видео «Установка электрических стеклоподъемников»

В этом видео Сергей Зукол рассказывает, как установить своими руками электрические подъемники для стекла на ВАЗ 2107.

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Стеклоподъемники ВАЗ 2107 в Омске

Каталог

Стеклоподъемники Электростеклоподъемники ВАЗ-2104, -2105, -2107 передние | Гранат

в магазин

Стеклоподъемники Электростеклоподъемники ВАЗ-2104, -2105, -2107 передние | Форвард

в магазин

Стеклоподъемник ВАЗ 2107, 2105, 2104, 2106, задний, Рекардо, RR07747, 2101 6204020 Стеклоподъемник В

Подробнее

Стеклоподъемники Электростеклоподъемники ВАЗ-2107 передние | Ningbo Stone

в магазин

Заглушка ручек стеклоподъемника ВАЗ 2107,2105,2106,2114,2115,2109,2170,2171,2172, 21214 6102034 01 З

Подробнее

Передние электростеклоподъёмники форвард на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107 Стеклоподъемники

в магазин

Стеклоподъемник ВАЗ 2107, 2105, 2104, передний, Рекардо, RR07748, 2105 6104020 Стеклоподъемник ВАЗ 2

Подробнее

Стеклоподъемник ВАЗ-2101-2107 задний ДМЗ

в магазин

Ручка стеклоподъемника ВАЗ 2107, 2105, 2104, 2106, 2121, Нива, 21213, LADA4x4, пластик, 2105 6104064

Подробнее

Стеклоподъемники ВАЗ-2104, -2105, -2107 передние электрические Гранат

в магазин

Передние рычажные электростеклоподъёмники Катран на ВАЗ 2104, 2105, 2107 Стеклоподъемники

в магазин

Ручка стеклоподъемника ВАЗ 2107,2105,2104,2106,2121,Нива,21213,LADA4x4, дюралюминь, 21011 6104064 Ру

Подробнее

Электростеклоподъемники для ВАЗ 2104, 2105, 2107 Форвард Стеклоподъемники

в магазин

Клавиша стеклоподъемника ВАЗ 2114,2115,2109,21099,2107,2105,2104,2106,2121, 92. 3709, 21093 3709613 К

Подробнее

Стеклоподъемники ВАЗ-2104, -2105, -2107 передние электрические Форвард

в магазин

Электростеклоподъемники передние ВАЗ 2104, 2105, 2107 «катран» Стеклоподъемники

в магазин

Электростеклоподъемники для ВАЗ-2107 (в передние двери) Стеклоподъемники

в магазин

Электростеклоподъемники передние ВАЗ-2104,2105 рычажные (кт.2 шт) в сборе (Лада-Имидж) Стеклоподъемники 2107

в магазин

Ручка стеклоподъемника ВАЗ 2114, 2115, 2110, 2112, 2109, Веста, в сборе, металл, 2108 6104064 Ручка

Подробнее

Стеклоподъемники ВАЗ-2104, -2105, -2107 передние электрические SAV

в магазин

Панель радиоприемника ВАЗ 2107, 2104, в сборе, 2107 5325212 Панель радиоприемника ВАЗ 2107, 2104, в

Подробнее

Электростеклоподъемники «гранат» для ВАЗ-2104, -2105, -2107 реечные, в задние двери, с кнопками в комплекте — Гранат арт. P.2104.20 Стеклоподъемники

в магазин

Стеклоподъемник ВАЗ 2106, 2103, передний, Рекардо, RR07286, 2101 6104020 Стеклоподъемник ВАЗ 2106, 2

Подробнее

Электростеклоподъёмники Гранат на ВАЗ 2104, 2105, 2107 (задние двери) Стеклоподъемники

в магазин

Электростеклоподъемники для ВАЗ 2104, 2105, 2107 Форвард Стеклоподъемники

в магазин

Стеклоподъемники ЭСП ВАЗ 2104-07 (Гранат) 2107

в магазин

Стеклоподъемник ВАЗ 2121, Нива, левый, 2121 6104021 Стеклоподъемник ВАЗ 2121, Нива, левый, 2121 6104

Подробнее

Передние электростеклоподъёмники форвард на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107 Стеклоподъемники

в магазин

Стеклоподъемник ВАЗ-2104,2105,2107 автомат комплект передний гранат 2107

в магазин

Стеклоподъемник ВАЗ 2121, Нива, правый, 2121 6104020 Стеклоподъемник ВАЗ 2121, Нива, правый, 2121 61

Подробнее

Электростеклоподъемники Forvard, Ваз 2105, 2107 Стеклоподъемники

в магазин

Стеклоподъемник ВАЗ 21213, Нива, 21214, LADA4x4, 21213 6104021 Стеклоподъемник ВАЗ 21213, Нива, 2121

Подробнее

Стеклоподъемник ВАЗ 2114, 2115, 2109, 21099, механ. , передний, правый, 2109 6104010 Стеклоподъемник

Подробнее

Стеклоподъемник ВАЗ 2114, 2115, 2109, 21099, механ., передний, левый, 2109 6104011 Стеклоподъемник В

Подробнее

Стеклоподъемник ВАЗ 2110, механ., задний, левый, 2110 6204011 Стеклоподъемник ВАЗ 2110, механ., задн

Подробнее

Клавиша вентилятора печки ВАЗ 2107, 2105, 2104, 21213, Нива, 21214, LADA4x4, 72.370902, 2107 3709608

Подробнее

Электрические стеклоподъемники на ВАЗ 2107 и ВАЗ 2110

Благодаря стеклоподъемникам мы сами можем создать микроклимат в салоне автомобиля — летом наслаждаться свежим воздухом и бодрящим ветерком, а зимой укрыться от непогоды. Настало время уделить особое внимание этим устройствам, что мы и сделаем!

Виды стеклоподъемников — чем порадует ВАЗ?

В последнее время все чаще устанавливаются на автомобили отечественного производства. Установка таких устройств началась еще на заре 2000-х годов. До этого все автомобили ВАЗ комплектовались обычными стеклоподъемниками с тросовым приводом с ручным управлением.

Автомобиль ВАЗ 2107, производство которого началось в конце 80-х годов прошлого века, оснащен стеклоподъемниками ручного типа. Этот тип управления стеклом знаком большинству владельцев автомобилей ВАЗ. Модель ВАЗ 2110 уже имеет электростеклоподъемник, что намного удобнее и практичнее по сравнению с ручным типом управления. Электрические устройства не являются чем-то новым. Их начали устанавливать в импортные автомобили еще в 80-х годах, но в наш автопром это «ноу-хау» пришло совсем недавно.

По типу рабочего механизма стеклоподъемники можно разделить на несколько типов. Самыми основными и широко используемыми в автомобилях ВАЗ 2107 являются реечные, они требуют постоянного ухода и смазки. Часто бывает, что шестерни этого механизма изготовлены из пластика, из-за чего механизм катастрофически быстро изнашивается.

По типу конструкции занимают в машине гораздо больше места, чем тросовые. При использовании таких стеклоподъемников полностью исключается перекос стекол. Работа устройства заключается в передаче вращения шестерне, взаимодействующей с рельсом линейного типа, на котором размещена стеклянная каретка. Окна с реечной передачей надежны и производят меньше шума, чем кабельные окна.

Второй тип стеклоподъемников — на тросе, они очень слабы по конструкции и часто выходят из строя. Основным элементом таких стеклоподъемников является трос и закручивающийся механизм. Преимуществом этого типа механизма перед остальными является его высокая ремонтопригодность. Произвести частичный или полный ремонт или замену деталей в таком стеклоподъемнике несложно. Чаще всего изнашивается трос, так как он очень тонкий. Шестеренки этого механизма изготовлены из пластика и имеют свойство ломаться при перекосе стекла. Тросовый механизм стеклоподъемника работает довольно медленно, особенно если этому препятствует уплотнительная резинка стекла, поэтому электродвигатель имеет свойство перегреваться и выходить из строя.

Самыми новыми и в последнее время применяемыми в автомобилях ВАЗ 2110 являются рычажные стеклоподъемники, их работа осуществляется с помощью петель. Такие устройства работают очень быстро и не создают шума в салоне автомобиля, но при этом потребляют немалое количество энергии. Они используются только совместно с электроприводом. Работа стеклоподъемника обусловлена ​​выполнением определенного числа оборотов главной плоской шестерней, передающей обороты на рычаги механизма. После этого рычаги поворачиваются и перемещают основную пластину, на которой крепится стекло.

Конструкция механизма — как все устроено?

Стеклоподъемники ВАЗ 2107 по типу конструкции достаточно простые устройства. В его основе лежит механизм, к которому стекло крепится с помощью специальных фиксаторов. Опускание и подъем стекла ВАЗ 2110 происходит за счет поворотов ручки из салона.

Система стеклоподъемника автомобиля ВАЗ 2110 уже ушла далеко вперед в техническом прогрессе. Работа устройства основана на электроприводе, с помощью которого происходит перемещение стекла. Электростеклоподъемники этого типа управляются кнопками, расположенными на дверных картах автомобиля ВАЗ 2110.

Когда сломался механизм — какие ваши действия?

Если сломался стеклоподъемник в автомобиле ВАЗ 2107, починить его не составит труда. Характер поломки зависит от типа механизма. Чаще всего, вне зависимости от конструкции, ломаются именно зубья вращающейся шестерни. Для проведения ремонта аккуратно снимите обшивку и дверную карту автомобиля, а также все элементы, которые на ней размещены. После этого снимаем сам стеклоподъемник и направляемся с ним в автомагазин. Если ваш механизм опирается на трос, то при полностью опущенном стекле поставьте на нем метки возле шестеренок. Это значительно упрощает повторную сборку после ремонта и экономит время на регулировку высоты стекла.

Если в автомобиле ВАЗ 2110 вышел из строя электростеклоподъемник, все гораздо серьезнее. В этом случае вариантов отказа может быть множество. В первую очередь нужно проверить блок управления блоком питания. Во всех моделях ВАЗ 2110 за работу стеклоподъемников отвечает предохранитель, который находится в монтажном блоке под капотом автомобиля. Его серийный номер вы можете увидеть на крышке блока. В случае неисправности замените его.

Если с ним все в порядке, то нужно переходить к самому блоку, в котором осуществляется управление стеклоподъемниками. При плохом электрическом контакте или выходе из строя транзисторов привод стеклоподъемников, расположенный со стороны пассажира, также не будет работать, потому что эта система закольцована.

Если в вашем автомобиле стекло не опускается или поднимается полностью, то это связано с перекосом или защемлением стекла. В этом случае необходимо более точно выставить фиксаторы стекла и как можно точнее отрегулировать их положение. В некоторых случаях требуется замена стеклянных уплотнителей. Под воздействием влаги они расширяются и не дают полотну двигаться.

Стеклоподъемники в автомобиле ВАЗ 2110 в некоторых моделях имеют доводчики стекол. Это современное устройство, позволяющее не удерживать кнопку электроблока при нажатии, ведь стекло само опустится или поднимется. Очень часто к автосигнализации подключают доводчики стекол, что позволяет закрывать окна при нажатии замка на кнопку пульта. Если по каким-то причинам доводчики стекол в вашем автомобиле не работают должным образом, то первым делом нужно проверить, хорошо ли работают кнопки на блоке управления. Если проблема в них, то ситуацию спасет замена. Не пытайтесь их разбирать или ремонтировать, это будет просто пустой тратой времени.

Бывает и так, что причиной плохой работы доводчика стекол является плохая смазка механизма. Для ее устранения необходимо смазывать шестерни привода, а также другие элементы в зависимости от типа устройства стеклоподъемника.

Если в механизме не работает электропривод, то его необходимо заменить, при этом должен работать привод в карте двери водителя. Для модели автомобиля ВАЗ 2110 купить нужный электропривод не составит труда, так как он имеется во всех автомагазинах. Чтобы не заморачиваться с маркировкой, просто снимите неисправную деталь и отправляйтесь с ней в магазин – найти нужную модель будет намного проще.

Тюнинг автомобиля своими руками — установка стеклоподъемников

Многие владельцы ВАЗ 2107 задаются вопросом, как адаптировать и установить стеклоподъемники на свой автомобиль. Переход с ручных механических стеклоподъемников на электрические действительно оправдан – это добавит автомобилю комфорта и привлекательности.

Установка стеклоподъемников достаточно сложная, но возможная. Не все автосервисы возьмутся за эту работу, поэтому лучше сделать ее самостоятельно. Металл дверных карт автомобиля потребует некоторой доработки – старайтесь подобрать максимально близкий по размерам электростеклоподъемник, чтобы упростить его установку.

Для его установки потребуется новый электропривод, несколько болтов и гаек разного размера, резиновые хомуты для стеклоподъемников, электрические провода и предохранители, а также стандартный набор инструментов. Поскольку вам нужно будет просверлить несколько отверстий в металле, подготовьте сверло и подходящее сверло для этой работы. Сначала снимите карту с кожухом и полностью опустите стекло до упора. После этого снимите старый механизм и приступайте к установке нового.

Важным этапом является правильное размещение электропривода и угол его наклона. Установка должна производиться только при полностью опущенном стекле. Во время установки электромеханизма можно провести испытания движения стекла с помощью аккумулятора. После того, как вы закончили с механической частью, приступайте к электрической системе.

Для подключения стеклоподъемника необходимо определиться с местом, откуда вы получаете питание. В автомобиле ВАЗ 2107 это лучше всего делать от прикуривателя, так как этот элемент наименее используемый и не потребляет никакой нагрузки. Для установки на этот узел необходимо использовать заранее купленные микросхемы с предохранителями. Если по тем или иным причинам вариант питания от этого узла вам не подходит, то прокладывайте проводку от автомобильного аккумулятора.

Стеклоподъемники на ВАЗ-2107. Установка окон на ВАЗ-2107 9 своими руками0001

Электрический стеклоподъемник — одно из самых полезных изобретений конца 20 века. И если раньше такие устройства устанавливались исключительно для , то теперь такая роскошь доступна даже владельцам старых ВАЗов. Однако если особых проблем с выбором стеклоподъемника нет, то установка может сильно запутать. Итак, как монтируются стеклоподъемники на ВАЗ 2107? Читайте об этом в нашем сюжете.

Несколько слов об устройстве механизма

В общем, стеклоподъемник не такая сложная деталь, как кажется на первый взгляд. Его конструкция включает в себя всего несколько компонентов.

На фото №1 (схема стеклоподъемника) мы видим, что стандартный стеклоподъемник состоит из таких конструктивных элементов как:

Разновидности

На данный момент существует только два вида стеклоподъемников для автомобилей:

• стойка
• кабель

Последний вариант самый простой и популярный среди владельцев отечественных автомобилей, а значит и самый популярный на российском рынке. Тросовые стеклоподъемники представляют собой мотор с редуктором и катушкой. На последний наматывается специальный трос, приводящий в движение верхний барабан. В свою очередь, он соединен через шпонки со штатным электростеклоподъемником. Замена стеклоподъемника ВАЗ 2107 такого типа не требует особых навыков, умений и знаний. Благодаря этому сменить этот механизм сможет даже начинающий автомобилист.

О конструкции устройства

Конструкция стоечных аналогов существенно отличается от тросовых аналогов, а принцип их работы напоминает действие в автомобиле. Этот тип стеклоподъемников отличается легкостью хода подъемного механизма, благодаря чему они больше подходят для работы с тугими стеклами.

Как работают реечные стеклоподъемники на ВАЗ 2107?

Что касается принципа работы этого устройства, то «Семерка» в этом отношении практически не отличается от других моделей семейства ВАЗ и других иномарок, в которых используются электрические подъемные механизмы. А электрические стеклоподъемники работают только при включенном зажигании в системе автомобиля. Если вынуть ключ из этого стекла, вы можете только поднять его.

Основную роль в работе механизма стеклоподъемника играет контроллер. Именно это устройство закрывает все замки на дверях при постановке автомобиля на сигнализацию и автоматически закрывает все открытые окна, также выполняя функцию «доводчика».

Что самое интересное, по окончании работы подъемника контроллер вообще не потребляет энергию от аккумулятора, переходя в дежурный режим. При необходимости это устройство автоматически подает ток на механизм ЭЦН.

Также упомянутое устройство контролирует работу коробки передач, а именно следит за количеством ее оборотов. Благодаря этому батарея практически не теряет энергию понапрасну, и, соответственно, батарея дольше держит заряд.

Кстати, у некоторых моделей электростеклоподъемников есть доводчик, управляющий работой только двух стекол, а так как модель ВАЗ 2107 четырехдверная, то водители часто устанавливают контроллеры сразу на все 4 окна. Но опять же, все зависит от конкретной модели ESP.

Установка стеклоподъемника на ВАЗ 2107 — подготовка инструментов

В ходе работы нам потребуются такие материалы и приспособления как:

1. Крестовая и минусовая отвертки.
2. 8 и 10 мм.
3. Малярная лента.
4. Кусок металлической проволоки длиной около 100 сантиметров.

Начало работы

Подготовив все необходимые инструменты, первым делом отключаем массу на аккумуляторе. После полного отключения автомобиля от электросети разбираем дверь и демонтируем старый тросовый механизм. На его место устанавливаем новый. Сразу нужно убедиться, что он работает. Убедившись, что тросик работает, затяните гайки механизма и зафиксируйте его проволокой. Это необходимо для того, чтобы кабель не запутался при монтаже. Никакой практической пользы для стеклоподъемника провод не несет, поэтому по окончании работ его можно снять. Также следует отметить, что тросик устанавливается по следующему алгоритму: верхняя часть устройства идет на нижний ролик, а нижняя – на верхний.

Как устанавливаются стеклоподъемники на ВАЗ 2107? Верхний ролик нам не будет виден, поэтому, чтобы надеть на него трос, нужно выполнить ряд кропотливых работ. Сначала на верхнем конце троса делается открытая петля. Затем поднимается через дверной проем к верхнему валику, который пока для нас недоступен. При этом, чтобы зацепить валик, нужно несколько раз сдвинуть петлю в разные стороны, а затем затянуть. Так вы сможете надежно зафиксировать его на месте.

На следующем этапе удачно зацепившийся за ролик трос надевается на нижний механизм, а затем на боковой, регулирующий натяжение. Помните, что деталь не должна быть перетянута, но в то же время она не должна находиться в свободном, болтающемся положении. Как вы думаете, на ВАЗ 2107 устанавливаются окна? Радуйтесь рано, господа!

Далее кабель крепится к стеклу. Если первый начинает издавать скрипящие звуки, возможно, вам придется отрегулировать его снова. При этом ветви троса меняются местами — верхняя переносится вниз, а нижняя — вверх. В результате надоедливый скрип должен уйти.

На данном этапе установка стеклоподъемника на ВАЗ 2107 успешно завершена. Теперь осталось немного: затягиваем гайки натяжного ролика и корпуса, смазываем литолом трос и места соединения и собираем дверь в обратном порядке.

Итак, мы выяснили, как устроены стекла на ВАЗ 2107, а также как полностью их заменить. Смело!

Электростеклоподъемники на ВАЗ-2107. Установка стеклоподъемника на ВАЗ-2107 своими руками / Paulturner-Mitchell.com

Электрический стеклоподъемник — одно из самых полезных изобретений конца двадцатого века. И если раньше такие устройства устанавливались исключительно на дорогие иномарки, то теперь эта роскошь доступна даже владельцам старых автомобилей ВАЗ. Однако если выбор окна не вызывает никаких проблем, то при установке можно сильно запутаться. Итак, как крепятся окна на ВАЗ 2107? Читайте об этом в нашем сюжете.

Несколько слов о механизме устройства

В целом стеклоподъемник не такая сложная деталь, как кажется на первый взгляд. Его конструкция включает в себя всего несколько компонентов.

На фото №1 (схема стеклоподъемника ВАЗ 2107) мы видим, что штатный стеклоподъемник состоит из таких конструктивных элементов как:

• 1,2 — ручка и накладка ручки стеклоподъемника.
• 3 — разъем устройства.
• 4 — механизм подъема окна.
• 5 — ролики верхние.
• 6 — винты крепления прижимных пластин.
• 7 — пластины.
• 8 — нижняя оконная скоба.
• 9 — стекло.
• 10 — кабель.
• 11 — ролик нижний.
• 12 — болты.
• 13 — натяжной ролик.

Разновидности

На данный момент существует только два типа стеклоподъемников для автомобилей:

• реечный;
• кабель.

Последний вариант самый простой и популярный среди владельцев отечественных автомобилей, а значит и самый популярный на российском рынке. Беспроводные стеклоподъемники представляют собой двигатель с коробкой передач и катушкой. На последний наматывается специальный трос, приводящий в движение верхний барабан. В свою очередь, он через прорези соединяется со штатным стеклоподъемником. Замена стеклоподъемников ВАЗ 2107 такого типа не требует особых навыков, умений и знаний. Благодаря этому поменять этот механизм сможет даже начинающий автомобилист.

О конструкции устройства

Конструкция стоечных аналогов существенно отличается от тросовой, а принцип их работы напоминает действие рулевой рейки в автомобиле. Для этого типа стеклоподъемников характерна легкость хода подъемного механизма, что делает их более подходящими для работы с герметичными окнами.

Как работают шестеренчатые электростеклоподъемники на ВАЗ 2107?

Что касается принципа действия этого устройства, то «Семерка» в этом плане практически ничем не отличается от других моделей семейства ВАЗ и других иномарок, в которых используются подъемные механизмы на электроприводе. А электростеклоподъемники работают только при включенном зажигании в системе автомобиля. Если вынуть ключ из замка зажигания, стекло можно только поднять.

Основную роль в работе механизма электростеклоподъемников играет контроллер. Именно это устройство закрывает все замки на дверях при постановке автомобиля на сигнализацию и автоматически закрывает все открытые окна, также выполняя функцию «доводчика».

Что самое интересное по окончании worklift контроллер не потребляет энергию от аккумулятора, переходя в дежурный режим. При необходимости этот блок автоматически подает ток на механизм ЭЦН.

Также упомянутое устройство контролирует работоспособность коробки передач, а именно следит за количеством ее оборотов. За счет этого аккумулятор практически не теряет энергию зря, и соответственно аккумулятор дольше держит заряд.

Кстати, у некоторых моделей электростеклоподъемников есть доводчик, управляющий работой только двух окон, а так как модель ВАЗ 2107 имеет четыре двери, водители часто устанавливают контроллеры сразу на все 4 окна. Но опять же, все зависит от конкретной модели ЭСП.

Установка стекла на ВАЗ 2107 — подготовка инструментов

В ходе работы нам потребуются такие материалы и приспособления как:

1. Крестовая и минусовая отвертки.
2. Торцевой ключ на 8 и 10 миллиметров.
3. Малярный скотч.
4. Кусок металлической проволоки длиной около 100 сантиметров.

Начало работы

Подготовив все необходимые инструменты, в первую очередь отключите массу на аккумуляторе. После полного отключения электросети в автомобиле разбираем дверь и демонтируем старый тросовый механизм. На его место установить новый. Сразу нужно убедиться, что он работает. Убедившись, что тросик работает, подтягиваем гайки механизма и фиксируем проволокой. Это делается для того, чтобы кабель не запутался во время установки. Провод не имеет практической пользы для стеклоподъемника, поэтому по окончании работ его можно снять. Также следует отметить, что установка троса осуществляется по следующему алгоритму: верхняя часть устройства идет на нижний ролик, а нижняя – на верхний ролик.

Как установить следующий виндовс на WHA2107? Верхний ролик нам не будет виден, поэтому для того, чтобы положить на него кабель, нужно произвести целый ряд кропотливой работы. Сначала на верхнем конце троса делается открытая петля. Затем поднимается через дверной проем к верхнему ролику, который пока для нас недоступен. При этом, чтобы поймать валик, нужно несколько раз сдвинуть петлю в разные стороны, а затем затянуть. Так вы сможете точно зафиксировать его на месте.

Следующим шагом является успешно зацепленный за ролик тросик, надеваемый на нижний механизм, а затем — на боковой, регулирующий натяжение. Помните, что предмет недопустимо перетягивать, но и он не должен находиться в свободном, болтающемся положении. Считаете, что стеклоподъемники на ВАЗ 2107 установлены? Рано радоваться, господа!

Далее трос крепится к стеклу. Если первый начинает издавать скрипящие звуки, возможно, придется регулировать его заново. При этом ветви троса меняются местами — верхняя перемещается вниз, а нижняя вверх. В результате надоедливый скрип должен уйти.

На данном этапе установка окна на WHA2107 завершена успешно. Теперь осталось дело за мелочью: подтянуть гайки натяжного ролика и корпуса, смазать тросик и стыки литологом и собрать дверь в обратном порядке.

Итак, мы разобрались, как устроены стекла на ВАЗ 2107, а также как полностью их заменить. Смело!

Установка электроподъемников на ваз. Устанавливаем реечные окна сами

Каждый владелец не нового отечественного автомобиля когда-то мечтал установить на свой автомобиль ЭСП ( электростеклоподъемники ), сделав процедуру подъема стекла простой и приятной. Однако по тем или иным причинам установка стеклоподъемников постоянно затягивается, одних останавливает стоимость вопроса (в случае установки на сервисе), другие боятся что-то менять самостоятельно, а третьи просто не найти на это времени.

Вот так мне постоянно не хватало этой простой, но очень полезной функции в моей «Жигуленке», было желание, но всегда находилась отговорка из одного из вышеперечисленных. Но однажды, собравшись с мыслями, я все-таки решился на этот шаг и решил установить стеклоподъемники самостоятельно, на свой автомобиль.

Основная проблема заключалась в том, что найти ЭСП на ВАЗ-2107 было не так просто, заводские подъемники производителем не предусмотрены, поэтому пришлось выкручиваться. .. Походив по рынку, посмотрел на конструкции ЭСП на «Классике», их принцип заключался в том, что вместо ручного подъемного механизма устанавливается такой же, только вместо ручки с внутренней стороны двери устанавливается электропривод. Электродвигатель занимает определенное место в полости двери, на ВАЗ-2106 или ВАЗ-2101 это не проблема, так как есть поворотное окно, и мотор фактически находится под ним. Проблема в том, что в ВАЗ-2107 стекло опущено по всей длине, поэтому установить электродвигатель некуда.

Что делать? Есть желание установить ЭСП, но нет возможности!? Выходом из ситуации стали электростеклоподъемники западного производства от СПАЛ. Присмотревшись к механизму и принципу конструкции, я пришел к выводу, что они идеально подходят для моего ВАЗ-2107. Продавец подтвердил мое предположение и порекомендовал мне модель Delux. ESP обошлась мне почти в 100 долларов.

Итак, первое, что нужно сделать, это внимательно прочитать инструкцию перед установкой стеклоподъемников, это необходимо сделать, так как в процессе может возникнуть очень много вопросов, а читать инструкцию, оторвавшись от работы, «не комильфо». В моем случае в коробке была инструкция: установка ESP дальше, однако, как вы помните, мне нужно установить ESP classic на о котором не было ни слова. В комплект входит полный комплект крепежа, кстати, у меня даже часть осталась, тут, как говорится, чувствуется, что производство «буржуазное», а не наше, у нас часто не хватает половины деталей:- ).

Проще говоря, действовать пришлось по принципу всеми любимого метода «научного тыка». Найдя место для мотора ЭСП, я начал просовывать провода в трубки. Проблема в том, что в трубке уже было два провода, предназначенных для привода закрывания дверей и еще один провод для обогрева зеркал, поэтому добавив еще своих в эту «компанию» трубка стала полностью заполненной. По инструкции — трубки тросов стеклоподъемников обязательно должны пересекаться внутри двери. Монтажные пластины можно прикрепить к двигателю и водить с любой стороны, выбирайте для себя оптимальный вариант.

Итак, электродвигатель устанавливается с помощью длинных болтов, между кронштейнами крепления электропривода (двигателя) и дверью обязательно поставить две гайки, это позволит избежать трения тросов о коробку двери. Болты крепятся к кронштейнам стандартными резиновыми прокладками. Электропривод подъемников держится на саморезах из комплекта. На фото видны резиновые накладки, которые тоже были в комплекте.

Установка стеклоподъемников: подключение привода и подключение проводки

Теперь несколько слов о принципе крепления стеклоподъемников на «родные» крепления. В купленном мною комплекте было большое количество переходников, около 20 шт. для разных моделей автомобилей. Итак, переходники ставятся на внутреннюю часть слотов, на которые была установлена ​​штатная ручка, наш привод ЭСП ставится на внешнюю часть переходника. Для большей верности между приводом и переходником я подкрутил небольшой винтик, это добавит надежности соединению.

Соединения кнопок, проводка, предохранители и т. д.

Как я уже говорил, наши «западные» друзья все предусмотрели, поэтому я нашел в комплекте: проводку, кнопки и предохранитель. Плюсовой провод пришлось брать от прикуривателя, через предохранитель. К электродвигателям ЭСП шли довольно толстые провода, поэтому менять их не пришлось, сразу подключайте к своим кнопкам, чтобы потом не запутаться. Так же необходимо нанести плюс на сами кнопки, а так же провод от подсветки приборов, это добавляет стиля всему этому в темноте, кнопки выглядят довольно «прикольно».

Установка Кнопок ESP

После проверки всех соединений начал искать место для кнопок. Те, что шли в комплекте, показались как-то мелковаты, поэтому сначала планировал заменить их на «жигулевские». Место нашлось довольно быстро, они стали местом для лампочки понижения уровня тормозной жидкости. Кнопки расположены идеально, такое ощущение, что «буржуи» создали их специально для этого места.

В общем примерно так… У меня все получилось, после завершения установки самое время проверить результат. Впечатления конечно — непередаваемые, результат превзошел все ожидания, окна поднимаются и опускаются простым нажатием кнопки. Особое удовольствие испытываю, когда зеваки замечают плавное опускание или подъем стекол на «Классике», их глаза увеличиваются в размерах, кто-то подходит, интересуется, а кто-то просто молча завидует. Одним словом, самое главное, что мечта об ЭСП сбылась, причем с минимальными затратами, а главное, приятно осознавать, что все это делалось своими руками!

Перед установкой стеклоподъемников на ВАЗ 2107 необходимо изучить его устройство. Всем известная «семерка» впервые сошла с конвейера в 80-х годах XX века. Затем модель оснастили недолговечными реечными стеклоподъемниками с шестернями из дешевого пластика. Позже их заменили более надежными тросовыми устройствами. Принцип работы обоих устройств был основан на подъемном механизме, который запускался поворотом ручки на двери автомобиля.

К счастью, неудобные подъемники стекол автомобилей заменены электрическими подъемниками. Их вполне можно установить на ВАЗ-2107, нужно только снять старые. Для этого необходимо выполнить следующие шаги.

1. Полностью опустите окно автомобиля.
2. Снимите стопорную шайбу, расположенную между подъемной рукояткой и облицовочной втулкой. Для этого плоской отверткой отодвигаем его края, затем снимаем.
3. Откройте проем для доступа к стеклоподъемнику, снимите облицовку с двери.
4. Отвернуть болт крепления натяжного ролика, снять трос с роликов.
5. Отверните гайки крепления подъемника, отсоедините его.

В завершение осталось только открутить винты, которые соединяют трос со стеклом. Теперь можно монтировать новые электростеклоподъемники на ВАЗ-2107. Прежде чем ставить электростеклоподъемники на ВАЗ-2107, нужно проверить все детали. При обнаружении поломки или производственного брака следует устранить дефекты или использовать новые детали.

Выбор новых устройств

Задний и передний ЭСП на ВАЗ-2107 очень удобны. Стоит относительно недорого, монтируется без проблем, имеет полную комплектацию, не нуждается в дополнительных деталях. Во время его использования нет лишнего шума. Однако перед установкой стеклоподъемников на ВАЗ-2107 необходимо выбрать подходящий вариант:

1. Российские модели. Производится такими компаниями, как Катран, Форвард и Гранат.
2. зарубежные модели. На российский рынок их поставляет китайская компания Ningbo Stone.

Установка стеклоподъемников на ВАЗ-2107 осуществляется в несколько этапов. Начать следует с тщательного изучения инструкции, в которой подробно описана установка ЭСП на ВАЗ-2107. Алгоритм действий будет следующим:

1. Необходимо обесточить автомобиль: выключить зажигание, отключить аккумулятор. Это сделано из соображений безопасности и во избежание травм.
2. Необходимо снять старый механический стеклоподъемник.
3. Вам следует выбрать наиболее подходящее место для размещения электродвигателя. Самое удачное расположение – нижняя часть двери.
4. Необходимо наметить места для креплений. Это легко сделать, прикрепив мотор к тому месту, где он будет располагаться. После этого нужно просверлить отверстия.
5. Необходимо разместить электростеклоподъемник, надежно закрепить. Заводские стеклоподъемники ВАЗ-2107 комплектуются саморезами для крепежа, которые зачастую оказываются ненадежными. Для более прочной фиксации их лучше заменить винтами с гайками и специальной шайбой Гровера.

Гайки должны быть проложены между поверхностью двери автомобиля и кронштейнами электродвигателя стеклоподъемника. Их задача – предотвратить трение троса о дверь при работе стеклоподъемника на ВАЗ-2107. Теперь можно переходить ко второй части установки:

1. Необходимо правильно расположить подъемный трос между роликами. По инструкции трубки кабеля должны пересекаться.
2. Необходимо определить расположение клавиш электроподъемника. Оптимальными являются дверная ручка и приборная панель автомобиля.

При установке планки на дверь автомобиля необходимо с особой осторожностью опускать стекло и фиксировать его в монтажной рейке. Любое неосторожное движение чревато поломкой хрупких деталей.

Третья часть установки ЭЦН связана с работой с электропроводкой. Все манипуляции проводить по инструкции:

1. С помощью гофрированной трубки следует протянуть провода к консоли автомобиля. Чтобы не перегружать прикуриватель, лучше использовать отдельный электрический провод с предохранителем.
2. Их необходимо вывести через отверстия для клавиш управления, расположенные на панели приборов, соединить и уложить в специальное место.
3. Провода, проходящие внутри салона, должны быть изолированы пластиковыми трубками и помещены под обшивку.

Следует помнить, что подключение силовой цепи электролифтов к бортовой сети невозможно без применения предохранителей. Схема, по которой будет производиться подключение электропроводки, должна обеспечивать работу электроприводов только в тех случаях, когда силовой агрегат включен.

Заключительная часть установки ЭСП на ВАЗ-2107 предполагает окончательную настройку механизма. Настройка будет правильной, если между стеклом и уплотнителем не будет зазоров, когда стекло поднято до максимума. Осталось только закрепить обшивку двери обратно, а место, где была ручка механического подъемника, закрыть заглушкой.

Так выглядит реечный стеклоподъемник на ВАЗ 2101-2107

Можно ли поставить стеклоподъемники на ВАЗ 2101, стоит ли игра свеч? Нужно сразу оговориться – в продаже есть устройства, предназначенные для установки на автомобили классической серии. Да и их установка не представляет особых сложностей, потребуется минимальное количество инструментов и материалов.

Что такое электростеклоподъемники?

Стандартные механические окна подходят не всем. Они неудобны, приходится прикладывать усилие, чтобы закрыть или даже открыть окно. Хорошо, что стекла на ВАЗ 2101 прямоугольные, а не такие, как на семерках и более поздних моделях. По крайней мере вероятность перекоса минимальна.

Вместо ручки привода можно использовать электродвигатель, который приводится в движение тросом. Этот тип стеклоподъемников, которые устанавливаются на автомобили ВАЗ 2101-2107, называется «тросовым». Мотор через редуктор вращает катушку с кабелем. А последний вращает барабан, соединенный со стеклоподъемником, который устанавливается на автомобиль с завода.

Но надежнее стеклоподъемник, в конструкции которого присутствует металлическая рейка. Система проста и долговечна, принцип аналогичен тому, что используется в рулевой рейке переднеприводных автомобилей. Одним из преимуществ реечных подъемников является то, что они имеют очень легкий ход. Да и проводка ВАЗ 2101 без проблем сможет работать с такими стеклоподъемниками.

Даже плотное стекло они приводят в движение без проблем. Поэтому стоит отдать предпочтение именно таким конструкциям. А электростеклоподъемники на ВАЗ 2101, цена реечного, например, около 2400-2700 рублей (комплект), можно быстро установить своими руками.

Могу ли я установить его самостоятельно?

Почему бы и нет? Теперь разберемся, что для этого потребуется:

1. Комплект электростеклоподъемников на ВАЗ 2101-2107.
2. Набор ключей и отверток.
3. Дрель и сверла.
4. Саморезы, болты.
5. Нож.
6. Смазка (Литол, ШРУС).
7. Новые клипсы.

Последний пункт важен, так как при снятии обшивки двери старые просто сломаются. Когда все будет готово, можно приступать к монтажным работам. Сначала снимаем обшивку двери. Для этого:

1. Открутите болты, крепящие ручку двери.
2. Снимите оконную ручку.
3. Если установлены динамики, их тоже на время демонтировать.
4. Снять обшивку двери ВАЗ 2101 с фиксаторов.

Все, доступ внутрь двери открыт, теперь нужно все почистить от пыли и грязи. При необходимости сделайте отверстия в нижней части двери, чтобы мог выходить конденсат. Теперь откручиваем гайки крепления барабана стеклоподъемника ВАЗ 2101 к двери. А весь диск можно выбросить, так как вряд ли он вам пригодится.

После этого откручиваем направляющие стекла. Их можно немного модернизировать – убрать пару миллиметров в верхней части, чтобы стеклу было легче двигаться. В общем, было бы идеально, если бы она падала под собственным весом. Будет меньше нагрузка на стеклоподъемник. Затем установите стекло на место, надежно закрепите его и отметьте расположение мотора и редуктора. Его на автомобиле ВАЗ 2101 необходимо разместить внизу двери.

Рейка должна четко в средней части упираться в стекло во избежание перекоса. Только в этом случае привод стеклоподъемников на ВАЗ 2101 сможет работать бесперебойно долгое время. Полиэтилен (влагоизоляцию) конечно нужно будет снять, так как он будет мешать. Ролики, которые использовались для перемещения кабеля, должны быть либо остановлены, либо отрезаны вовсе. В противном случае при езде они будут издавать не очень приятный звук.

Подключение осуществляется через кнопки к аккумулятору. И не забудьте про предохранитель в начале цепи питания. Помните, что вся электрика ВАЗ 2101 должна быть защищена от возможного короткого замыкания предохранителями. Причем последние выбираются исходя из того, какой ток потребляет подключенное устройство. Они защитят ваш автомобиль от короткого замыкания.

И перед сборкой двери обильно смажьте рейку Литолом или ШРУСом. Так с диском будет намного проще работать. Только после установки можно устанавливать шумку ВАЗ 2101 для повышения комфорта в автомобиле. Несмотря на то, что машина старая, она по-прежнему популярна.

Видео об установке электростеклоподъемников на автомобиль ВАЗ 2101:

На некоторых моделях ВАЗ, к которым относится и «семерка», электростеклоподъемники не монтировались на заводе. Находящимся в машине приходилось опускать дверные стекла вручную, что было не совсем удобно. На сегодняшний день для таких машин электростеклоподъемники (ЭСП) выпускаются разными фирмами, и такие механизмы могут быть установлены в автомастерских по доступной стоимости. Но если вы знакомы с сантехникой, то такую ​​работу вполне можно выполнить самостоятельно.

Типы ЭСП

Для «Жигулей» на сегодняшний день выпускается несколько вариантов электростеклоподъемников:

• планка;
стойка
• ;
кабель
• .

Каждая модель отличается особенностями, преимуществами и недостатками, от которых зависит установка стеклоподъемников на ВАЗ 2107.

Следует отметить, что у разных производителей механизмы конструктивно отличаются, по этой причине их нельзя считать взаимозаменяемыми. Стоимость комплектов не очень высока, а наиболее популярны передние подъемники для передних стекол. В стандартную комплектацию электроподъемника входят:

• подъемный механизм с двигателями;
• кнопки управления;
• электропроводка со штекерными устройствами;
крепеж
• ;
свечи
• .

Кроме того, комплектность поставки сопровождается инструкцией, содержащей электрическую схему подключения.

Причины замены рычажных подъемников

Механические устройства подъема стекла из-за длительной эксплуатации выходят из строя, стекло перестает опускаться или подниматься. Связано с:

Ремонт в таких ситуациях проводить не имеет смысла, рекомендуется сразу устанавливать электростеклоподъемники.

Устройство ESP

Ничего сложного в этом нет. В конструкцию входят:

1. подъемная ручка;
2. облицовочный элемент;
розетка
3. ;
4. подъемное устройство;
5. роликовые элементы верхние;
6. винты для крепления пластин;
7. плиты;
Кронштейн
8. ;
стекло
9. ;
9кабель 0093;
10. ролики нижние;
болты
11. ;
12. натяжные ролики.

Последовательность действий при установке ЭЦН, видеоинструкция

Для выполнения всех мероприятий потребуется набор отверток, торцевые ключи на 8 и 10 мм, малярный скотч, метровый кусок стальной проволоки.
Сначала нужно отключить массу на аккумуляторе. Так как конструкция стойки для передних дверей «семерки» подходит лучше остальных, разберем последовательность работ на ее примере.
В салоне разбирается дверь, для этого сначала демонтируется ручка стеклоподъемника.

Теперь следует открутить кнопку, фиксирующую запорное устройство, открутить винты на подлокотнике. Они расположены в передней части сверху, сзади и посередине. Аккуратно снимается основная часть обшивки двери, затем верхняя. Торцовым ключом на восемь откручиваются болты механизма. Затем откручиваются болты крепления направляющей, которая снимается за ненадобностью. Механический стеклоподъемник снят с двери. На стекле откручиваем четыре винта крепления механизма (по два с каждой стороны).
Откручена гайка, стягивающая трос подъемного устройства, демонтирован ролик. Теперь механизм можно полностью вытащить из двери.
Под новое устройство придется просверлить в двери пару шестимиллиметровых отверстий, одно из которых должно располагаться возле ручки, закрывающей дверь.

Вместо механического подъемного устройства устанавливается мотор-редуктор. В этом случае используются винты из комплекта, так как штатные будут длинными и упираются в механизм. При необходимости можно аккуратно подрезать штатные.
Держатели стаканов к электрическому подъемному механизму можно крепить стандартными креплениями.
Проводка выведена из подъёмников, кнопки установлены на дверях или на подлокотнике, расположенном по центру, у консоли КПП.
В обратном порядке собирается дверь.

Все довольно просто. Если вы хотите сэкономить, то такие работы можно выполнить самостоятельно. Для этого нужно только знать схему подъемного механизма и иметь необходимые условия для работы.

В нашей стране большое количество автомобилистов выбирают модель ВАЗ 2107 из-за невысокой цены и хорошей надежности. Некоторые узлы и системы этой машины плохо автоматизированы, среди них механические стеклоподъемники, которые часто выходят из строя или выходят из строя. Установка автоматических стеклоподъемников не требует особых навыков; в продаже много недорогих комплектов на ВАЗ 2107.

Плюсы и минусы заводских стеклоподъемников на ВАЗ 2107

На этой модели ручные стеклоподъемники имеют 4 ролика для натяжения троса. Теперь впереди нет дефлекторов, которые устанавливались на предыдущих версиях. Если подъемный механизм сломается, стекло заклинит и не будет возможности открыть окно.

Из преимуществ заводских стеклоподъемников стоит отметить:

• простой принцип работы;
• быстрый ремонт;
• низкая стоимость комплектующих.

Но в то же время конструкция имеет ряд отрицательных моментов:

• малый срок службы;
• при попадании внутрь влаги или частых перепадах температур изнашиваются металлические детали;
• со временем резиновые уплотнители перестают выполнять свою функцию;
• появление неаккуратного скрипа при открывании окна;
• царапины на стекле.

Современные комплекты электростеклоподъемников позволяют открывать окна простым нажатием кнопки. В последние годы многие автолюбители производят замену этого узла автомобиля, тем более, что сделать такую ​​работу совсем не сложно.

Инструкция по установке

Перед установкой нового комплекта необходимо заняться демонтажем старого стеклоподъемника. Поняв, как работает вся конструкция, вам будет легче установить автоматику и правильно настроить ее при необходимости.

Инструменты

Для работы необходимо подготовить:

• набор ключей;
• плоская и крестовая отвертки;
• плоскогубцы;
• клейкая лента для фиксации стекла в нужном положении.

Как ставить (пошагово с фото)

Снимать заводской механизм нужно в следующем порядке:

1. Опускаем стекло вниз.
2. Чтобы снять боковую ручку, необходимо отсоединить стопорную шайбу. Плоской отверткой нажмите на края шайбы и освободите ее. Мы выполняем эту работу аккуратно, без применения грубой физической силы.

   Для демонтажа декоративной панели двери необходимо сначала снять ручки с помощью плоской отвертки

3. Чтобы получить доступ внутрь двери, снимите декоративную панель.
4. Чтобы ослабить болт крепления натяжного ролика, используйте отвертку Phillips.

   Ослабляем крестовой отверткой болты крепления

5. Сдвигаем натяжной ролик, ослабляем трос и снимаем его.
6. Ключом открутите 3 гайки крепления подъемного механизма.

   Гайки снимаются с помощью ключа R8

7. Вытягиваем весь механизм через отверстие.

Совет: Присоедините провода к концам троса – это сократит время на сборку всего механизма.

Схема подключения и установка

Несмотря на то, что в продаже имеется несколько комплектов от разных производителей, не все они подходят для ВАЗ 2107. Это связано с конструкцией стеклоподъемников и формой двери, мы рекомендуем приобрести комплект от СПАЛ. Он хорошо подходит и быстро устанавливается. Перед установкой внимательно прочитайте инструкцию и разберитесь со схемой подключения.

1. Отсоедините отрицательную клемму аккумуляторной батареи.
2. Поднимите стекло и зафиксируйте его в этом положении липкой лентой.

   Зафиксировать стекло в верхнем положении можно с помощью обычного скотча.

3. Выбираем место для установки электродвигателя и монтируем его.

   Крепим электродвигатель в дверное пространство саморезами или болтами

Стеклоподъемники на ВЗ-2107. Установка прозора на ВАЗ-2107, чтобы узнать сами

Power Windows je jedan od najkorisnijih izuma na kraju dvadesetog stoljeća. Ako su ranije takvi uređaji instalirani isključivo na skupim stranim automobilima, sada je takav luksuz dostupan čak i za vlasnike old vaza. Меджутим, ако нема бытовых проблем с избором прозора, может се врло збунити приликом инсталиранья. Дакле, како су энергетические прозори на ВЗ-у 2107 исправно монтирани? Читайте о томе у нашей причины.

Nekoliko riječi o mehanizmu uređaja

Općenito, prozori nisu tako složena stavka, kao što se čini na prvi pogled. Njegov dizajn uključuje samo nekoliko Componenti.

На фотографии 1 (Windows dijagram ВАЗ 2107) видно из стандартного прозори sastoje od takvih структурных элементов kao:

• 1, 2 — ручка и okrenuti ručicu Sustava Windows.
• 3 — градевинска утичница.

• 4 — Механизм для оформления прозоры.
• 5 — горные вальцы.
• 6 — вийци причврщиванья стезных площадей.
• 7 — площадь.
• 8 — носовая гидрочная прозора.
• 9 — стакло.
• 10 — кабель.
• 11 — доньи валяк.
• 12 — вийци.
• 13 — затезанье валяк.

sorte

У овому курсу постое само движе врсте сустава Окна для автомобиля:

• риды;
• кабель.

Potonja opcija je najjednostavnija i na zahtjev među vlasnicima domaćih automobila, a time i najpopularnije na rukom tržištu. Prozori kabela su motor s mjenjačem i zavojkom. Poseban kabel je namotan na potonje, potaknut gornji bubanj. Zauzvrat se povezuje kroz utore sa standardnim prozorima. Zamjena stakla Windows VAZ 2107 ove vrste ne zahtijeva posebne vještine, vještine i znanje. Zahvaljujući tome, to može promijeniti taj mehanizam čak i novak auto entuzijasta.

о дизайне uređaja

Дизайн журнальных аналогов značajno se razlikuje od kabela, a njihov princip rada podsjeća djelovanje stalka upravljača u automobilu. Ova vrsta sustava Windows ima lakoću mehanizam za podizanje, zbog čega su pкладниджи за рад с uskim čašama.

Как се прозори прозора на ВАЗ 2107 джельую?

Штат се тиче начела овог уреджа, «седам» у овом плане практически се не разлику од других моделей Ваз собственник и других странных автомобилей, где се користе электрические погонски механические. Я električni prozori rade samo kada je kontakt uključen u sustavu automobila. Ако уклоните ключ из храбрых палженья, стакло се може подичи само.

Главну улогу у механизма Windows прозора игра контролер. Управо тай уреджай затвара све храбрый на вратима приликом поставка автомобиля на сигнализацию и автоматски затвара све оттворене прозоре, обавляюци «ближе» функцию.

Koje je najzanimljivije, kada je dizalo završeno, kontroler ne apsorbira energiju iz baterije, pretvara u stanje pipravnosti. Ako je potrebno, ova jedinica Automatics isporučuje struju na ESP mehanizam.

Također, rekao je instruktor kontrolira rad mjenjača, naime, prati njegove revolucije. Zahvaljujući tome, baterija praktički ne gubi energiju uzaludnosti, a prema tome, baterija drži dulje troškove.

Успешный, неки модели электрических прозора имею ближе што контролир рад само двие наочале, а будучи да ваз модель 2107 четверо врата, често управляшки программы инсталираю контролере одмах на сва 4 Али работает, все зависит от конкретной модели ESP-a.

Установка напаянья на VZu 2107 — Priprema alata

Государственный совет требует этого материала и инструментов по адресу:

1. Крижа и минус одвиач.
2. Край ключ за 8 и 10 милиметара.
3. Малигарни Виски.
4. кришка duljine metalne žice od oko 100 сантиметров.

Dobivanje na posao

Pripremite sve potrebne alate, prije svega odspojite masu na bateriji. Nakon što je energetska mreža potpuno onemogućena, rastavite vrata i demotirajte stari kabelski mehanizam. Na svom mjestu instaliramo novu. Odmah treba biti uvjeren u njegovu izvedbu. Provjera da kabel radi, zategnite matice mehanizma i popravite ga žicom. Потребно je tako да tijekom instalacije kabel nije zbunjen. Žica не nosi nikakvu praktičnu korist za prozore, tako da se može ukloniti nakon završetka rada. Također treba napomenuti да je kabel postavljen u skladu s sljedećim algoritmom: gornji dio uređaja ide na donji valjak, a dno je na vrh.

Как установить прозори на ВАЗ 2107? Glavni valjak neće biti vidljiv za nas, tako da stavi kabel na njega, morate proizvesti brojne mukotrpne radove. Prvo, otvorena petlja se vrši na gornjem kraju kabela. Zatim se uzdiže kroz otvor vrata na vrh valjka, koji nam još uvijek nije dostupan. U isto vrijeme, za spajanje valjka, morate pomaknuti petlju nekoliko puta u različitim smjerovima, a zatim ga izvući. Tako da ga možete kvalitativno popraviti na mjestu.

У следечей фаси кабель, койи je uspješno uključen u valjak, stavljen je na niži mehanizam, a zatim sa strane, reguliraju napetost. Zapamtite da je predmet neprihvatljiv za povlačenje mnogo, ali u isto vrijeme ne bi trebalo biti u slobodnom, razgovoru. Как установить Windows на ВАЗ 2107? Рано радуй се, господо!

Zatim je kabel pričvršćen na staklo. Ako prvi počinje napraviti zvukove skiciranje, možda ćete ga morati ponovno podesiti. U tom slučaju, grana kabela se mijenja na mjestima — vrh se prenosi, a dno je gore. Kao rezultat toga, neugodno škripanje treba otići.

У овой фази успешно завершена установка суставов Windows на ВАЗ 2107. Сад остается за малым: повлачимо орашасте триег валька и кучи, подмажите кабель и местонахождение литолних споуеву переустановить и поновно скупить.

Dakle, otkrili smo kako su prozori raspoređeni на ВАЗ 2107, kao i kako se pojavljuje njihova potpuna zamjena. Усудите се!

Электродвигатели для Lada цена в Дубае и ОАЭ ⚙️ купить онлайн на Exist.ae

ЗапчастиЭлектродеталиЭлектродвигателиЭлектродвигатели для Lada

Результаты: 1-20 из 40 1922 Марш (21213) 2101,2102, 2103, 2106 (Классический) 2104 2105 2107 2108, 2109, 2113, 2114 2108 (Cabrio) 21099 2110 2111 2112 2115 Granta Kalina Largus Nadeschda Niva Нива Трэвел ОКА Приора Таврия Веста Рентген

Популярные модели автомобилей

Электродвигатели для Acura SX

Электрические двигатели для Audi

Electry Motors для BMW

Electric motors for Chery

Electric motors for Chevrolet

Electric motors for Chrysler

Electric motors for Citroen

Electric motors for Dacia

Electric motors для Daewoo

Электродвигатели для Daihatsu

Electric motors for Dodge

Electric motors for Fiat

Электродвигатели для Ford

Электродвигатели для Geely

Электродвигатели для Great Wall

Электродвигатели для Honda

Electric motors for Hyundai

Electric motors для Infiniti

Электродвигатели для Jeep

Электродвигатели для Kia

электрические двигатели для Lada
