Пропал дальний свет на ваз 2106 интересная причина
Случай нестандартный, поэтому решил об этом написать.
При включении дальнего света фар на ВАЗ 2106 не горят обе фары с одной стороны (с правой – со стороны пассажира).
Самая частая причина – отошёл предохранитель, иногда достаточно его пошевелить – и неисправность пропадает. Слабый контакт в колодке предохранителей – это «болезнь» на классике.
Здравствуйте, уважаемые подписчики и читатели сайта «Электрик со стажем».
За дальний свет фар на шестёрке отвечают два предохранителя, третий – левая сторона, четвёртый – правая сторона (смотрите схему ниже).
Предохранители пошевелил – свет не появился (фары не горят).
Проверил предохранитель – предохранитель цел.
Как проверить предохранитель на ВАЗ 2106
Давайте посмотрим на схему световых приборов ВАЗ 2106 и на блок предохранителей.

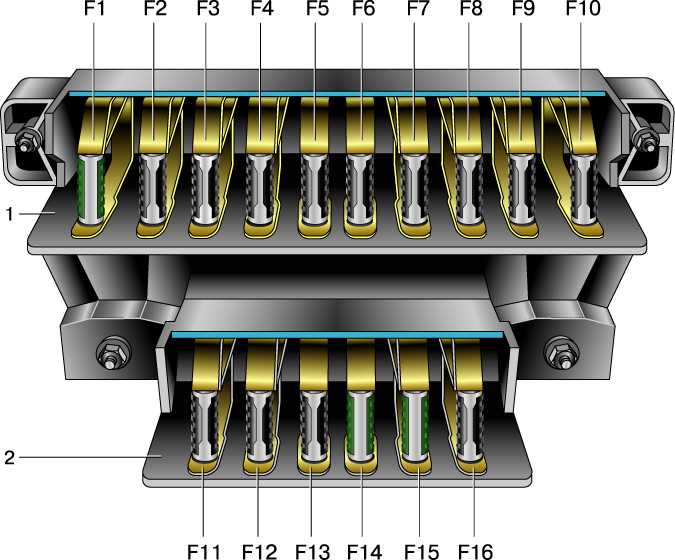

Схема световых приборов ВАЗ 2106Предохранители ВАЗ 2106
На блок предохранителей все напряжения приходят на нижние контакты предохранителей (на схеме правая сторона), а с верхних контактов предохранителей напряжения уходят к конечным потребителям (на нашей схеме – к лампам).
Если из обычной автомобильной лампы сделать контрольку на 12 вольт, один её провод присоединить к массе (болт крепления предохранителей), то при включенном дальнем свете фар на нижних контактах третьего и четвёртого предохранителя (снизу они соединены, смотрим схему) должно быть 12 вольт (лампа горит).
При исправных предохранителях на верхних контактах предохранителей лампа тоже будет гореть.
Если на нижних контактах лампа горит, а на верхнем – не горит – то неисправен предохранитель, или он имеет плохой контакт, нужно его пошевелить.
В моём случае предохранители оказались исправны.
Не горят лампы дальнего света как найти неисправность
Из схемы видно, что обе лампы дальнего света (с каждой из сторон) включены параллельно (шлейфом).
Если предохранитель исправен – значит, неисправны лампы. Но их две, получается, что они вышли из строя (перегорели) одновременно. Такое, конечно, маловероятно, но всякое может быть.
Решил снять один из отражателей (любой) и проверить лампу. Снял отражатель только дальнего света, прозвонил лампу мультиметром — лампа оказалась цела!
Подключил к ней контрольку – контролька не горит. Получается, что предохранитель цел, но напряжение на лампу не приходит – нужно проверять электропроводку.
Опять смотрим схему световых приборов ВАЗ 2106 .
Схема световых приборов ВАЗ 2106
С четвёртого предохранителя провод по пути к лампам дальнего света имеет два контактных соединения, я решил проверить напряжение на том контакте, которое обозначено красным кружочком, и при помощи контрольки проверить напряжение на проводе, который присоединён к предохранителю, но в месте разъёма.
Не горят лампы дальнего света причина найдена
Для того, что бы проверить напряжение на этих контактах, нужно отодвинуть в сторону изоляционную «трубку».

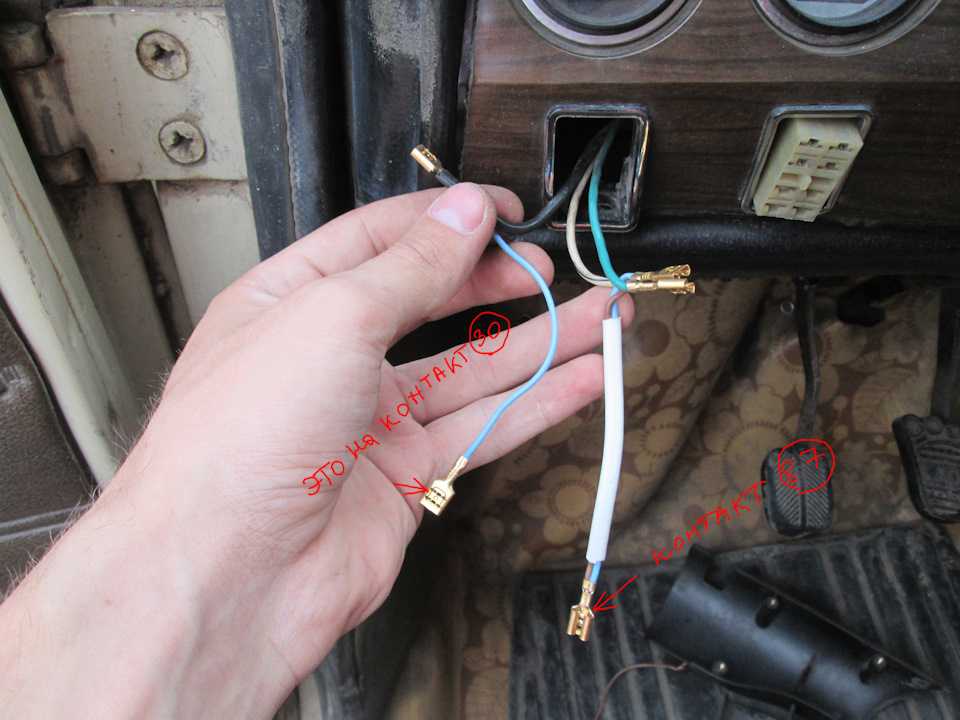

Электропроводка ВАЗ 2106
Взялся за один провод, стал двигать трубку в сторону – провод из трубки вышел без всякого усилия.
Электропроводка ВАЗ 2106 провод без наконечника
Снял трубку – «папа» прочно держится в «маме», с трудом вытащил пассатижами.
Не горит дальний свет ВАЗ 2106 устраняем неисправность
Здесь нужно «папу» обжать на проводе, и хотя инструмент для этого есть, но из-за лени сделал по другому.
Нашёл другого «папу» с проводом (тоже зелёным, как на схеме) и соединил провода скруткой.
Новый «папа» с проводомНовый «папа» с проводом присоединён скруткой
Естественно, заизолировал и соединил «папу» с «мамой».
Напряжение на месте соединения проверять не стал. Включил дальний свет – свет горит – неисправность устранена.
Ремонт электропроводки ВАЗ 2106
Пропал дальний свет на ВАЗ 2106 что здесь необычного
Во первых, сколько не встречался с такими «мамами» и «папами», они всегда очень надёжно обжаты, и даже при желании такой наконечник снять с провода проблематично.
Во вторых, при такой слабой опрессовки неисправность должна была возникать периодически (самоустраняться), но этого не произошло – неисправность проявилась внезапно и сама не устранилась.
Если статья была для Вас полезной или интересной, не забудьте поставить лайк и подписаться на мой канал.
До следующих встреч.
Задавайте вопросы и оставляйте комментарии, вступайте в дискуссию.
Много полезных статей Вы можете найти здесь.
#ВАЗ 2106
#дальний свет 2106
#электропроводка ваз 2106
Больше интересных статей здесь: Обзор.
Источник статьи: Пропал дальний свет на ваз 2106 интересная причина.
- Предыдущее:ÐÑемÑеÑа SP Automotive Chaos: ÑамÑй бÑÑÑÑÑй в миÑе
- Следующее:Семейный психолог (2)
Не включается дальний свет ВАЗ 2106 ~ AUTOTEXNIKA.RU
Ремонт освещения
особенности реле включения, что делать, если не горит лампочка, как улучшить освещение, фото, видео
Наиболее распространенной причиной неисправности головного освещения в любом автомобиле является перегорание лампы. Однако, иногда выходят из строя и другие элементы электрооборудования. Ниже мы рассмотрим возможные причины неисправности ближнего освещения на автомобиле ВАЗ 2106 и способы их устранения.
Проблема с предохранителями, переключателями и реле
Если вы заметили, что у вас полностью пропал дальний свет, то вряд ли проблема заключается в лампах накаливания.
Такой одновременный выход из строя обеих ламп практически исключен и может возникнуть только при поломке реле-регулятора напряжения на генераторе, но в этом случае проблема бы коснулась не только фар, а и всего автомобильного электрооборудования.
В первую очередь советуем начать поиски с предохранителей – отыщите в руководстве по эксплуатации информацию по предохранителям, а именно точное расположение предохранителей, отвечающих за работу ламп дальнего света. Достаньте и проверьте их состояние, возможно, они перегорели. Следующий шаг – проверка состояния подрулевого переключателя. Отметим, что такая проблема довольно таки часто встречается в автомобилях ВАЗ. Если переключатель и предохранители исправны, вам остается проверить состояние реле дальнего света. Для этой проверки вам понадобится мультиметр.
#128664; Пропал дальний свет на ВАЗ 2106: причины поломки, советы и рекомендации
Сегодня мы поговорим о такой неисправности, как неработающий дальний свет на автомобиле ВАЗ-2106.
Особенностью строения фар данного автомобиля является то, что лампы дальнего и ближнего света располагаются в разных корпусах фар, что упрощает решение проблемы. Дальний свет фар не является жизненно важным и используется в исключительных случаях, поэтому его неисправность не требует срочного ремонта.
Иногда случается так, что переключение на дальний свет является причиной отключения ближнего света или полного отключения одной из сторон (дальний и ближний одновременно). Чаще всего это связано с закислением массы одной из фар. Также причиной могут являться предохранители и реле, которые можно легко проверить.
СТИЛЬ-АВТО. На ВАЗ 2106 не горит дальний свет
Предохранители, переключатели и реле
Если у вас пропал дальний свет полностью, то вряд ли дело в лампах накаливания – одновременный выход двух ламп из строя возможен только при неисправном реле-регуляторе напряжения генератора, которое, скорее всего, повлияет не только на фары.
Для начала проверьте предохранители – найдите в инструкции по эксплуатации предохранители, соответствующие лампам дальнего света, извлеките их и убедитесь в том, что они не перегорели.
Следующим действием будет проверка работоспособности подрулевого переключателя – на заднеприводных автомобилях ВАЗ эта неисправность встречается довольно часто.
Убедившись в исправности реле и переключателей, проверьте работоспособность реле дальнего света – для этого используйте мультиметр. Если вы не знаете, как пользоваться мультиметром – с описаниями, фото и видео в сети интернет.
Не горит дальний свет – ищем причины ⋆ АВТОМАСТЕРСКАЯ
Некоторые владельцы автомашин ВАЗ-2106 сталкивались с такой неприятной проблемой, как неработающий дальний свет. Данная проблема, хоть и не критична и позволяет использовать автомобиль практически без проблем, но все же ее нужно устранять. О причинах возникновения такой неисправности и способах ее устранения мы поговорим в нашей статье.
Особенность строения фар автомобиля ВАЗ-2106 заключается в том, что лампы ближнего и дальнего света находятся в разных фарных корпусах, что в значительной степени упрощает поиск и решение возникшей проблемы.
Одной из основных причин возникновения данной неисправности считаются проблемы с реле и предохранителями. Кроме того, иногда возникают такие ситуации, когда при переключении на дальний тип света у вас полностью отключается ближний свет или же тухнут фары на какой-то одной стороне (ближний и дальний). Такая проблема в большинстве случаев возникает из-за окисления контакта массы на какой-то фаре.
Активация дальнего освещения вместо поворота
Если при включении включается дальний свет, то в данном случае можно с уверенностью сказать, что проблема заключается в подрулевом переключателе. Контакты в нем могли замкнуть, в результате чего при изменении угла положения переключателя включается не то, что нужно. Как правило, решить такую неисправность можно путем перепайки контактов либо замены переключателя.
Неисправные поворотники — не повод обращения в СТО, разбираемся сами
Как известно, предназначение поворотных огней в автомобиле заключается в том, чтобы предупредить других водителей о том, в какую сторону вы планируете повернуть.
При неисправной поворотной оптике, согласно ПДД, водитель обязан проинформировать других участников дорожного движения о повороте сигналом, подаваемым рукой. Как быть, если не работают поворотники — читайте ниже.
Не мигает
Типичные неисправности поворотников и их устранение
Итак, по каким причинам не горят поворотники? Почему при включении поворотника включается дальний свет? О чем свидетельствует часто мигающая лампочка и почему контакты в электроцепи могут замыкать? Основные причины, почему не работают поворотники, а также способы устранения, приведены ниже.
Рулевой автомобильный выключатель с аварийкой
Горит тускло
В данном случае в первую очередь диагностируются сами лампочки на предмет соответствия мощности. Может быть такое, что лампочка не подходит для конкретного транспортного средства. Если же с этим все в порядке, то вы можете попробовать произвести зачистку массы на самих механизмах. Как сказано выше, для этого можно использовать строительную щетку, как вариант, можно воспользоваться наждачной бумагой.
Щелкает реле
Может произойти такое, что при активации поворотных огней в салоне автомобиля раздаются щелчки. В таком случае проблема также может быть решена самостоятельно. По всей вероятности, проблема кроется в предохранительном блоке, а именно, в контактной части реле. Как показывает практика, зачастую решить проблему позволяет замена реле. Чтобы в будущем не сталкиваться с такой неисправностью, рекомендуем ставить только оригинальные реле.
Быстро моргает
Если поворотная оптика часто мигает, значительно чаще обычного, то для начала следует произвести диагностику так называемой фишки, расположенной на задних фарах. Как показывает практика, в данном случае может произойти проблема окисления.
Кроме того, окисление дорожек может произойти и в монтажном блоке. Решить такую проблему совсем не сложно — достаточно просто разобрать фонарь или блок, и произвести удаление окисления путем зачистки поверхности. Для этого можно использовать зубную или строительную железную щетку.
В том случае, если быстро мигает поворотник, а окисления нет, то необходимо заменить непосредственно сами лампочки — возможно, они отработали свой срок эксплуатации.
Электрооборудование ВАЗ
Освещение
Устройство
Фары. На автомобили семейства ВАЗ-2103 и ВАЗ-2106 устанавливается по четыре фары: две наружные типа ФГ-145 и две внутренние. ФГ-146. Наружные фары создают дальний и ближний свет, а внутренние работают при включении только дальнего света.
На автомобилях ВАЗ-2106 ближний и дальний свет фар включается с помощью вспомогательных реле 4 и 6 типа РС527 переключателем 5 света фар при включенном выключателе 8 наружного освещения. Предусмотрена возможность сигнализации дальним светом фар, для чего напряжение от выключателя зажигания по черному проводу подается на контакт световой сигнализации переключателя 5.
Схема включения фар на автомобилях ВАЗ-2103 аналогична ВАЗ-2106, только ближний свет фар включается без реле. Напряжение от переключателя 5 подается напрямую к предохранителю 6.
Рефлектор фары вместе со стеклянным рассеивателем и двухнитевой лампой образуют так называемый оптический элемент, закрепленный в корпусе фары с помощью двух винтов и пружины. Вращением винтов изменяют положение оптического элемента и этим регулируют направление светового пучка фары.
На части автомобилей ВАЗ-2106 могут быть установлены фары с галогенными лампами. При замене ламп у галогенных фар необходимо работать в перчатках, чтобы на стекле лампы не осталось жировых следов от пальцев, которые приводят к потемнению колбы лампы и быстрому выходу лампы из строя. Если такие следы на лампе имеются, то удаляют их спиртом.

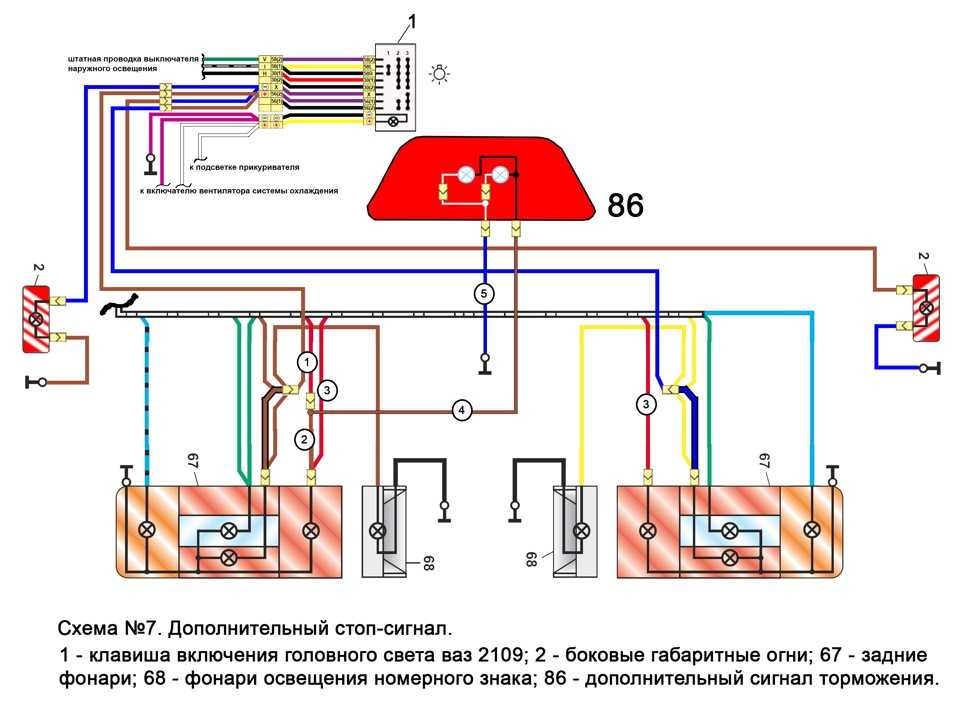

Наружное освещение. Включается выключателем, расположенным на щитке приборов, при повороте ключа в выключателе зажигания в положение I (зажигание) или III (стоянка). Схема включения фонарей на автомобиле ВАЗ-2106 отличается только двумя фонарями освещения номерного знака вместо одного на ВАЗ-2103.
На части выпускаемых автомобилей ВАЗ-2106 и их модификаций может быть установлен задний противо-туманный фонарь, схема включения которого показана на рис.
Указатели поворота. Включаются переключателем, расположенным на рулевой колонке. Мигание ламп обеспечивает реле-прерыватель типа РС491 на автомобилях ВАЗ-2103 или реле-прерыватель 10 типа 23.3747 (или 231.3747) на автомобилях ВАЗ-2106.
Работа указателей поворота контролируется лампой, находящейся в спидометре и мигающей в такт с лампами указателей поворота. Если перегорит лампа переднего или заднего указателя поворота, то реле-прерыватель РС491 не будет включать контрольную лампу, реле-прерыватель 23.3747 обеспечит ее постоянное горение, а реле-прерыватель 231.3747. удвоенную частоту мигания.
Пропал дальний свет ВАЗ 2106
Аварийная сигнализация. На автомобилях семейства ВАЗ-2106 все указатели поворота одновременно включаются в режиме аварийной сигнализации выключателем 8. Мигание ламп обеспечивает реле-прерыватель 10 типа 23.3747. С 1985 г. устанавливается реле-прерыватель 231.3747.
Характеристики обоих реле-прерывателей одинаковые. Внешнее отличие состоит в отсутствии штекера «5» у реле-прерывателя 231.
3747. Напряжение питания подается только на штекер «1». Поэтому не нужен коричневый провод, соединявший штекер «5» реле-прерывателя со штекером «6» выключателя 8 аварийной сигнализации. Чтобы при необходимости можно было установить прежнее реле-прерыватель 23.3747, в колодке жгута проводов штекер «1» реле-прерывателя соединен со штекером «5».
Не работает дальний свет фар 2106
У семейства ВАЗ-2103 аварийная сигнализация устанавливалась только на некоторых автомобилях. До 1979 г. указатели поворота в режиме аварийной сигнализации включались выключателем-прерывателем 49. С 1980 г. схема их включения стала такой же, как на ВАЗ-2106.
Для устранения неисправностей в работе фар или фонарей проверяют, не перегорела ли лампа или предохранитель, и если они целы, проверяют работу выключателей, исправность проводов и их соединений.
Регулировка света фар
Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хороша освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.
Регулируются фары вращением винтов 2, 3, 4, 5, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобно регулировать фары передвижными оптическими приборами. Если их нет, то регулировку проводят с помощью экрана.
Ненагруженный автомобиль устанавливают на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (например, щита размером около 21 м) так, чтобы ось автомобиля была к нему перпендикулярна. Перед разметкой экрана убеждаются, что давление воздуха в шинах нормальное, а затем покачивают автомобиль сбоку для установки пружин подвесок.
ВАЗ 2106 ПРОПАЛ ДАЛЬНИЙ СВЕТ, КАК ПРОВЕРИТЬ
Чертят на экране линии: осевую 00 и вертикальные АА, ВВ, СС и ЕЕ, проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проводят линию 1-1 и ниже ее на 50 и 100 мм. линии 2-2 и 3-3 центров световых пятен.
Снимают рамки 1 и включают ближний свет. Последовательно сначала для правой фары (левая закрывается куском картона или темной ткани либо отключается), а затем для левой (правая закрыта) регулируют винтами 4 и 5 световые пучки наружных фар. У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2-2, а точки пересечения горизонтального и наклонного участков световых пятен. с линиями АА и ВВ.
Включают дальний свет и закрывают наружные фары. Закрывая попеременно левую и правую фары, регулируют винтами 2 и 3 световые пучки внутренних фар. Центры световых пятен должны лежать на пересечении линии 3-3 с линиями СС и ЕЕ.
