Долгое время автомобильные конструкторы и не помышляли о сервоусилителях руля. Невысокие требования к управляемости и комфорту и небольшое пятно контакта сравнительно узких шин позволяли обходиться одной человеческой силой даже в управлении тяжелыми грузовиками. Средство для уменьшения усилия на руле было одно: сделать побольше передаточное отношение привода и диаметр баранки. А с тем, что водителю придется наяривать огромным рулем пять-шесть оборотов от отбоя до отбоя, да и точность управления будет невысокой, приходилось мириться.

Сначала усилители рулевого управления появились на тяжелой технике — карьерных самосвалах. Произошло это в конце 30-х годов, перед войной. Правда, сначала стали использовать пневмоусилители — они были несложными и запитывались от компрессора уже существующих пневматических тормозов. Но гидравлика, хотя была сложнее и дороже пневматики, работала тише и точнее. На ней и остановились конструкторы легковых автомобилей.

Застрельщиками здесь выступили, понятное дело, американцы. В 1953 годау серийные автомобили Chrysler Crown Imperial стали впервые оснащать гидравлическими усилителями Hydraguide в качестве стандартного оборудования. А в Европе в 1954 году гидроусилителем обзавелся Citroen DS 19.

Сначала — о самих рулевых механизмах, коих на автомобилях насчитывается три типа. Один из них, хорошо знакомый нам по классическим Жигулям, Москвичам и Волгам, носит неаппетитное название “червяк-сектор” или “червяк-ролик” из-за того, что его действие основано на использовании червячной шестеренчатой пары. Насаженный на конец рулевого вала глобоидальный червяк через зубчатый сектор или ролик поворачивает рулевую сошку, а та тянет вправо-влево тяги рулевой трапеции.

Такой механизм практически сошел со сцены, уступив место в рулевых приводах грузовых и легковых автомобилей классической компоновки более сложным устройствам. Полное их название – “винт-шариковая гайка-рейка-сектор”. Винт, которым оканчивается рулевой вал, через циркулирующие по резьбе шарики толкает вдоль своей оси поршень-рейку.

А тот в свою очередь поворачивает зубчатый сектор рулевой сошки.

Но с середины 70-х годов, с распространением на легковых автомобилях переднего привода, стал входить в моду древнейший тип рулевого механизма – “шестерня-рейка” или попросту реечный. Да-да, именно древнейший – ведь на самых первых автомобилях конца 19 столетия для поворота управляемых колес уже использовалось это простейшее сочетание шестерни на рулевом валу и зубчатой рейки в поворотном механизме! Не забывали о нем конструкторы и в середине 20 века – например, реечными механизмами снабжались автомобили BMW 30-х годов. А потом выяснилось, что механизм шестерня-рейка, будучи легче и технологичнее других механизмов, идеально подходит для переднеприводной компоновки и подвески McPherson, обеспечивая большую легкость и точность рулевого управления. И теперь подавляющее большинство механизмов на легковых автомобилях (в том числе и классической компоновки)- реечные. А грузовые машины, пикапы и большие внедорожники в основном по-прежнему довольствуются устройствами с винтом и гайкой на рециркулирующих шариках.

Рулевой механизм типа червяк—ролик. 1 — глобоидальный червяк; 2 — двухгребневый ролик; 3 — вал сошки; 4 — регулировочный винт	На всякий хитрый винт найдется своя шариковая гайка (рулевой механизм ZF типа винт—шариковая гайка—рейка—сектор с гидроусилителем). 1 — распределитель; 2 — винт; 3 — шарики с трубкой рециркуляции; 4 — поршень-рейка; 5 — зубчатый сектор; 6 — вал сошки; 7 — ограничительный клапан

Гидроусилитель руля – ГУР

Исполнительный механизм гидроусилителя легкового автомобиля, как правило, выполнен заодно с рулевым механизмом – такие усилители называются интегральными. В качестве рабочей жидкости в гидроусилителях иномарок используется масло ATF- то же, что и в автоматических коробках передач. А отечественные агрегаты работают на масле марки Р, по своим свойствам близком к обычной “веретенке”.

Реечный рулевой механизм с гидроусилителем. Если рулевые тяги, как здесь, располагаются по бокам рейки, то поршень размещается посередине корпуса. А если тяги крепятся к центральной части рейки, как это сделано на Самарах и Москвиче-2141, то поршень выносят вбок.
1 — рулевая рейка; 2 — поршень; 3 — сальники; 4 — шарниры рулевых тяг; 5 — распределитель с золотником; 6 — шестерня; 7 — торсион; 8 — роторный гидронасос

Роторный или аксиально-поршневой насос, приводимый ремнем от коленчатого вала, засасывает из бачка масло и нагнетает под высоким давлением в 50-100 атм в золотниковый распределитель. Задача распределителя – отслеживать усилие на руле и строго дозировано помогать поворачивать управляемые колеса. Для этого используют следящее устройство – чаще всего это торсион, встроенный в разрез рулевого вала. Когда машина стоит или едет по прямой, то усилия на рулевом валу нет, и торсион не закручен — соответственно, перекрыты дозирующие каналы распределителя, а масло сливается обратно в бачок. Водитель поворачивает руль, колеса сопротивляются – торсион закручивается тем сильнее, чем больше усилие на руле. Золотник открывает каналы и направляет масло в исполнительное устройство. В механизме типа “винт-шариковая гайка” большее давление подается или за поршень, или до него, помогая тому перемещаться вдоль рулевого вала. А в реечном механизме масло подается в корпус рейки — в ту или иную сторону от поршня, связанного с рейкой, и подталкивает ее вправо или влево. Когда баранка уже повернута до упора, срабатывают предохранительные клапаны, сбрасывая давление масла и сохраняя детали механизма от повреждения.

Поможет электроника

Неоспоримое преимущество рулевого усилителя – облегчение работы рук при парковочных маневрах, когда приходится совершать много оборотов баранки при максимальном усилии, или в затяжных поворотах. Но усилитель обладает еще одним полезным свойством – он ослабляет передачу на руль ударов от неровностей дороги.

А недостатки? Владельцы автомобилей с ГУР часто жалуются на отсутствие или нехватку реактивного усилия на руле. Увы, в этом чаще всего виноват гидроусилитель – он слишком активно помогает водителю, оказывая тому еще и медвежью услугу, убирая ту толику возвращающего усилия, которая и обеспечивает “чувство автомобиля”. И задача конструкторов при разработке и настройке ходовой части оказывается чертовски сложной. Ведь чтобы добиться хорошей информативности рулевого привода и одновременно не сделать баранку слишком тугой, нужно увязать воедино массу факторов: производительность насоса, параметры золотника и жесткость торсиона, геометрию передней подвески и углы установки колес (от этого в первую очередь зависит величина возвращающего усилия), параметры задней подвески, уводные характеристики шин и даже жесткость кузова на скручивание! Поэтому немудрено, что безупречные с этой точки зрения автомобили (например, Peugeot 405, 306 или BMW 3-й серии) попадаются очень и очень редко. Впрочем, многие фирмы специально жертвуют информативностью в пользу комфорта, зная привязанности своей клиентуры.

Еще одна задача, которая стоит перед конструкторами, – сделать так, чтобы на маленькой скорости руль был легким, а на большом ходу становился более упругим и информативным. А в немецких гидроусилителях ZF Servotronic, которые стоят на машинах Audi A6 и A8, BMW 5-й и 7-й серий и всех моделях Jaguar, на помощь золотнику приходит электрогидравлический модулятор давления – с ростом скорости по сигналу от управляющего блока он ограничивает давление в рабочем контуре, и помощь гидроусилителя сходит на нет. Существует еще один вариант решения – приводить насос гидроусилителя не от коленчатого вала двигателя, а от электромотора. Тогда, с помощью электроники изменяя частоту вращения электропривода, можно варьировать производительность насоса как угодно. Такая схема применяется в гидроусилителях автомобилей Mercedes-Benz А-класса. Правда, заманчивая идея на прямой вообще отключать насос, чтобы экономить топливо (на привод гидронасоса уходит несколько лошадиных сил), на практике неосуществима — при резком отклонении баранки давление не успеет возрасти так быстро, и руль может “закусить”.

Электроусилитель руля – ЭУР

Это электроусилители, в которых не осталось никакой гидравлики! На торсионе следящего устройства стоит датчик, и в зависимости от его сигнала электроника подает ток нужной полярности и силы на обмотки электромотора, связанного с рулевым механизмом через червячную передачу. А по сигналам от датчика скорости можно изменять характеристику усилителя в соответствии с любой заложенной в память блока зависимостью. Преимущества электроусилителя налицо:

– независимость работы усилителя от оборотов двигателя автомобиля,
– информативность (самонастройка усилителя руля к скорости автомобиля),
– независимость работы усилителя руля от температурных перепадов,
– экономичность:

а) усилитель руля потребляет энергию только при вращении руля, в отличие от гидроусилителя, когда рабочая жидкость всегда гоняется по трубам, на что тратится дополнительная энергия.

б) Коэффициент полезного действия электродвигателя намного выше КПД гидронасоса.

– надежность (отсутствие шлангов, ремней, прокладок, сальников, жидкостей),
– не требует обслуживания (замены, доливки рабочей жидкости),
– на порядок выше симметричность руля (отсутствие разницы вращающего усилия в левом и правом вращениях руля)

Вариант для автомобилей малого класса — усилитель встроен в рулевую колонку	Вариант для автомобилей среднего класса	Вариант для автомобилей большого класса и микроавтобусов — электропривод усилителя интегрирован с рулевой рейкой

Электроусилитель ZF Servolectric в зависимости от полной массы и компоновки автомобиля может встраиваться в различные звенья рулевого управления.

1 — рулевая колонка; 2 — электроусилитель с червячной передачей и электронным блоком управления; 3 — промежуточный вал; 4 — реечный рулевой механизм; 5 — следящее устройство с торсионом; 6 — блок управления; 7 — электропривод с механизмом винт—шариковая гайка—рейка

Рулевой механизм с переменным отношением

А нельзя ли изменять еще и передаточное отношение? Ведь около нулевого положения баранки, когда едешь по прямой на высокой скорости, излишняя острота рулевого управления добра не приносит, заставляя водителя напрягаться.

А при парковке или развороте, наоборот, хотелось бы иметь передаточное отношение поменьше — чтобы поворачивать руль на как можно меньший угол. Для этого существует несколько схем реечных рулевых механизмов.

Так работает реечный рулевой механизм ZF с переменным передаточным отношением. Здесь изменяются профиль зубьев рейки и плечо зацепления	Реечный рулевой механизм Honda VGR (Variable Gear Ratio — переменное передаточное отношение) использовался на автомобилях Honda NSX

Фирма ZF использует зубья рейки с переменным профилем: в околонулевой зоне зубья треугольные, а ближе к краям — трапецеидальной формы. Шестерня входит с ними в зацепление с разным плечом, что и помогает немного изменить передаточное отношение. А другой, более сложный, вариант использовала Honda на своем суперкаре NSX – кстати, в сочетании с электроусилителем. Здесь зубья рейки и шестерни сделаны с переменными шагом, профилем и кривизной. Правда, шестерню приходится двигать вверх-вниз, но зато варьировать передаточное отношение можно в гораздо более широких пределах. Фирма Honda продемонстрировала и другой подход. Представьте себе две рейки, установленные коаксиально одна внутри другой и связанные через червячный привод с электромотором. Одна рейка, как обычно, вращается шестерней рулевого вала, а другая связана с рулевыми тягами. По сигналу от управляющего блока электродвигатель подает ведомую рейку вправо или влево от ведущей – и колеса поворачиваются на больший угол.

по материалам http://amastercar.ru

Как работает гидроусилитель руля, устройство и назначение

Автор: Trip | 2016-07-20

Некоторых автовладельцев интересует вопрос: как работает гидроусилитель руля.  Принцип работы гидроусилителя руля заключается в облегчении управления автомобилем. Его необходимость назревала долгие годы. Раньше, автомобили были легкие, и водителям не требовалась помощь в управлении ими, но с появлением грузовиков, автобусов и прочей тяжелой техники ГУР стал необходимостью, потому что повернуть колеса многотонного автомобили не простая задача даже для сильного мужчины.

Позже гидроусилителем руля были снабжены и легковые машины, где приспособление отлично прижилось. Теперь вместо того чтобы выворачивать руль двумя руками, мы можем сделать это одним пальцем. Комфорт и безопасность поездок стал выше, ведь теперь надо приложить меньше усилий для маневра в экстренной ситуации.

Устройство гидроусилителя руля

Гидроусилитель руля это замкнутая, взаимосвязанная гидравлическая система компонентов, состоящая из:

1. Насоса.
2. Распределительного устройства.
3. Гидроцилиндра.
4. Бачка.
5. Шлангов высокого и низкого давления.

Насос

Главная деталь конструкции гидроусилителя руля это насос. При помощи его в гидроусилителе руля создается давления и происходит циркуляция масла в системе. Он закреплен возле двигателя, и приводиться в работу от коленвала, при помощи ременной или шестеренчатой передачи (привода). Самый распространенный вид насоса – лопастной, обычно пластинчатый, он обеспечивает высокую износоустойчивость и большой КПД. Однако имеет слабое звено, а именно подшипник, из-за чего приходиться ремонтировать его. Давление в насосах такого типа около 150 бар, что является очень высоким.

Распределитель

Распределитель в гидроусилителе руля, это своего рода регулировщик, который направляет масло из бачка в гидроцилиндр и обратно. Он может устанавливаться, как на валу рулевого механизма, так и на некоторых частях рулевого механизма.  Существует два вида распределителя:

• осевой – если золотник совершает поступательные движения;
• роторный – если совершает вращательные движения.

Гидроцилиндр

Или как еще называют силовой цилиндр, выполняет функцию поворота колес. Жидкость в гидроусилителе рулевого управления давит на поршень под давлением и заставляет выдвигаться шток, что приводит к повороту колес. Для того чтобы задвинуть шток назад, жидкость с обратной стороны давит на поршень и колеса возвращаются в исходное положение. Гидроцилиндр может быть расположен, как на рулевом механизме, так и между рулевым приводом и корпусом автомобиля.

Бачок

Резервуар для рабочей жидкости, которая обеспечивает работу и смазку всех связующих гидроусилителя руля. В нем находиться специальный фильтр, для избегания попадания грязи, так как распределитель очень чувствительный к этому. Для проверки уровня масла имеется специальный щуп и отметки на нем. Бачок находиться под капотом, обычно, на видном месте рядом с бачком антифриза и имеет цилиндрическую форму.

Шланги высокого и низкого давления

Конечно, всю циркуляцию жидкости по системе гидроусилителя руля обеспечивают шланги, которые подразделяются на:

• шланг высокого давления;
• шланг низкого давления.

Шланги гидроусилителя руля высокого давления циркулируют масло между насосом, распределителем роторным или осевым и гидроцилиндром. А низкого давления возвращают это масло из распределителя в бачок, а так же из бачка в насос. Важно следить за состоянием шлангов, чтобы избежать утечек жидкости и поломки всего механизма.

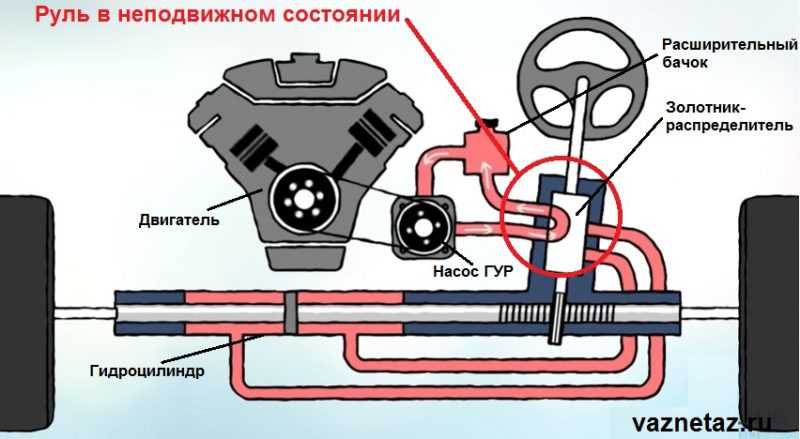

Принцип работы электроусилителя руля

Насос ГУР приводиться в действие двигателем автомобиля и создает гидравлическое давление. Ротор насоса приводиться в действие и вращается со скоростью двигателя. За счет центробежной силы, пластины находящиеся в канавках ротора, выдвигаются и удерживаются на внутренней поверхности насоса. Зазор между пластинами и внутренней поверхностью насоса изменяется в зависимости от скорости работы мотора. Тем самым изменяется объем жидкости, нагнетаемой насосом.

Гидроусилитель руля сложная система, которая постоянно работает при включенном двигателе.  Если автомобиль не поворачивает, то золотник находиться в спокойном (нейтральном) положении. И жидкость беспрепятственно циркулирует в системе. При повороте руля в ту или иную сторону происходит перемещение золотника в ту же сторону, в результате чего перекрывается одна из магистралей.

Под давлением жидкости поршень гидроцилиндра выдавливает шток, и происходит доворот колес. Как только руль возвращается в исходное положение, золотник занимает нейтральное положение. Через вторую открывшийся сливную магистраль масло выравнивает давление в поршне и возвращает сток назад.

Электрогидроусилитель руля

Основное отличие электрогидроусилителя заключается в том, что работа гидравлики связана не с коленчатым валом двигателя, а с электромотором, который питается от аккумулятора автомобиля.

Так называемый гибрид стал логическим продолжением гидроусилителя руля. Он более экономичный и надежный. Ведь энергия на гидронасос идет не с двигателя, а с электромотора. Назначение электронного блока в самостоятельной регулировке вращения гидронасоса в зависимости от показаний датчика скорости и датчика поворота руля.

Надежность обеспечивается устройством защиты в электронном блоке. Оно не дает повторно включить гидроусилитель руля при неисправности. Тем самым защищая от серьезной поломки. Для разблокировки нужно выключить зажигание и снова включить его через пятнадцать минут.

В основу гидроусилителя руля с электромотором заложено три режима:

• комфорт;
• обычный;
• спортивный.

При таком подходе ощущение дороги (обратной связи) значительно повышается. Что положительно сказывается на безопасности езды на высоких скоростях. Стоит заметить, что даже при поломке двигателя ЭГУР будет работать, что облегчит Вам его транспортировку.

Итог

Устройство гидроусилителя руля является сложным и ненадежным ввиду высокого давления в системе. Однако на данный момент только он позволяет облегчить управление большегрузным автомобилям. Что делает его незаменимым в ряде случаев. К неоспоримым плюсам относятся это передача высокого усилия при повороте рулевого колеса.

5 1 голос

Рейтинг статьи

Как работает рулевое управление с электроусилителем (EPAS) и почему оно лучше, чем гидравлическое

Рулевое управление с электроусилителем постепенно выходит на передний план автомобильной техники, и некоторые из продаваемых автомобилей с лучшими характеристиками (особенно Porsche) переходят на рулевое управление системы в электронный век

Напомнить позже

В более простые времена, до появления какой-либо помощи при вождении, рулевое управление было настолько аналоговым, насколько это возможно, с использованием реечной системы для направления автомобиля в нужном направлении. Затем появилось рулевое управление с гидравлическим усилителем, которое доминировало в автомобильном мире с 19 века.51, когда его впервые представил Chrysler.

В этой форме системы используется гидравлический насос, который приводится в действие от ремня, прикрепленного к двигателю. Силовой поршень приводится в движение гидравлической жидкостью, которая находится под давлением за счет движения ремня. Затем регулирующий клапан определяет, какое гидравлическое давление необходимо для перемещения колес в любом направлении в зависимости от усилия рулевого управления. Гидравлика увеличивает нагрузку на рулевую рейку, тем самым снижая уровень усилий, необходимых для изменения направления.

Несмотря на то, что гидравлические системы по-прежнему широко используются и почти усовершенствованы, у них есть свои недостатки. Поскольку технически насос приводится в действие двигателем, гидравлическое усиление рассматривается как паразитная потеря. Это означает, что небольшое количество мощности двигателя расходуется на работу насоса, что снижает общую эффективность трансмиссии. В наши дни высокопроизводительные автомобили также должны иметь набор режимов, из которых водитель может выбирать, и большинство из них включают регулировку рулевого управления. Это неудобно для гидравлики, поскольку гидравлическая жидкость, прокачиваемая через систему, будет иметь заданную вязкость (насколько легко жидкость течет), поэтому необходимо использовать какую-то альтернативную форму ограничения.

Обычная система рулевого управления с гидравлическим усилителем, с необходимыми дополнительными насосами и резервуарами для жидкости, необходимыми для функционирования системы.

В последнее десятилетие инженеры решили заменить гидравлику старой школы электродвигателями, что неудивительно, учитывая общий сдвиг. к автомобилям с полностью электрическим приводом. Двигатели обычно размещаются либо в основании рулевой колонки, либо непосредственно на рулевой рейке и стали довольно простым решением для продвижения усилителя руля в 21 век. Электронные датчики фиксируют степень блокировки рулевого управления и добавляют пропорциональное дополнительное усилие к усилию рулевого управления. Электрический заряд используется для вращения двигателя, и за счет передачи энергии создается боковая сила, которая способствует движению вдоль рулевой рейки.

Главный аргумент против электроники — ощущение руля. Поскольку гидравлика тактильна благодаря наличию вязкой жидкости, она любима пуристами из-за количества обратной связи, которая может передаваться через рулевую рейку и обратно на руль. Итак, когда впервые появились электрические системы рулевого управления, многие дорожные тестеры жаловались на отсутствие обратной связи. Из-за того, что электричество фактически является не тактильным товаром, справедливо предположить, что очень небольшая сила реакции будет возвращаться через электродвигатель.

Простая система EPAS с электродвигателем, установленным на рулевой колонке

Однако по мере разработки и усовершенствования систем EPAS (электроусилитель рулевого управления) производителям, таким как Porsche, удалось создать электронные системы, которые почти не уступают по ощущениям гидравлической системе и затем продолжайте превосходить механический метод во многих областях. Он сделал это, изменив направление обратной связи внутри электроники; большинство производителей используют систему, которая вводит усилие рулевого управления, рассчитанное на основе датчика крутящего момента колес, в то время как Porsche использует датчики рыскания, угол поворота рулевого колеса и другие значения из системы контроля устойчивости для увеличения и уменьшения помощи соответственно и с гораздо более частой скоростью. Это означает, что в систему EPAS вновь вводится чувство «ощущения», и кроме тех, кто водит автомобили без посторонней помощи, между этими системами EPAS и системой HPAS нельзя найти никаких реальных различий.

Другими преимуществами EPAS являются эффективность, удобство и упаковка. Chevrolet продемонстрировал увеличение экономии топлива на 2,5% с момента перехода на электронное рулевое управление из-за отсутствия паразитных отходов двигателя. Парковка с радарным управлением также работает в сочетании с системой EPAS, а с массовым ростом автоматизации электронное рулевое управление определенно никуда не денется.

Порше 9Компания 11 стала пионером в области использования системы EPAS

в спортивных автомобилях. Porsche 911 — отличный пример преимуществ упаковки системы EPAS. До перехода на электронику в конструкцию автомобиля нужно было встроить обширный маршрут гидравлических трубопроводов, чтобы они шли от расположенного сзади двигателя к передним колесам. На автомобилях поколения 991 компания Porsche использовала полную систему EPAS, чтобы двигатели можно было расположить в передней части автомобиля без необходимости использования длинных трубопроводов, что, в свою очередь, способствовало распределению веса 911 — важное соображение для автомобиля с задним расположением двигателя. .

Системы EPAS являются важной частью головоломки для современного автомобилестроения на пути к автоматизации. ввод просто путем изменения количества заряда, создаваемого электронным двигателем, что, в свою очередь, изменяет величину помощи рулевого управления. В системе HPAS эти изменения, возможно, придется реализовать за счет физических изменений в системе рулевого управления, таких как изменение рейки или давления жидкости, чтобы повлиять на величину усилия рулевого управления, необходимого для маневрирования автомобилем.

Сейчас становится трудно определить разницу между современной системой EPAS и усовершенствованной системой HPAS, а преимущества электроники намного превосходят преимущества более традиционных гидравлических установок. Хотя некоторые компании производят гибридные системы, которые включают в себя электродвигатель для питания системы гидроцилиндра, подавляющее большинство производителей в настоящее время склоняются к полностью электрическому рулевому управлению. Не ожидайте возникновения проблем с гидравлическим насосом в счетах за обслуживание в будущем…

Что такое усилитель руля и как он работает?

перейти к содержанию Как работает гидроусилитель руля?

• Посмотреть увеличенное изображение

Все мы любим плавную езду. Легкость руля, ритмичный гул мотора. Если вы когда-либо ездили без гидроусилителя руля, вы знаете, насколько это важно для получения удовольствия от поездки.

Первая система рулевого управления с усилителем была представлена ​​в 1900 году Робертом. E Twyford из Питтсбурга, однако, только когда Cadillac выпустил Chrysler Imperial в 1951 году, гидроусилитель руля стал американским стандартом.

Что такое гидроусилитель руля? И как это работает? Давайте углубимся в детали всего, что касается системы гидроусилителя руля.

Что такое усилитель руля

Усилитель руля — это механическое устройство, устанавливаемое на транспортном средстве, которое уменьшает усилие, необходимое для поворота рулевого колеса, облегчая поворот или маневрирование автомобиля на малых скоростях. Существует три основных типа систем рулевого управления с гидроусилителем, таких как рулевое управление с гидравлическим усилителем (HPS), рулевое управление с электроусилителем (EPS) и рулевое управление с гидроусилителем (EPHS).

В настоящее время наиболее распространенными системами рулевого управления с усилителем являются HPS и EPS.

Как работает усилитель рулевого управления

Теперь, когда мы рассмотрели различные типы, давайте обсудим, как работают две наиболее распространенные системы.

Гидравлическая система рулевого управления с усилителем

Используя гидравлическое давление, создаваемое насосом с приводом от двигателя, или насосом рулевого управления с усилителем, это давление способствует повороту рулевого колеса. Насос гидроусилителя руля приводится в действие поликлиновым ремнем или вспомогательным приводом, подавая жидкость для гидроусилителя руля под давлением в шланг гидроусилителя руля и, в конечном итоге, доставляя ее к клапану управления гидроусилителем на рулевом механизме.

Жидкость для гидроусилителя руля хранится в резервуаре для жидкости, который обслуживается шлангом гидроусилителя со стороны низкого давления, возвращающим жидкость под низким давлением.

HPS имеет свои недостатки. Поскольку насос гидроусилителя руля, установленный на большинстве автомобилей, работает постоянно и все время качает жидкость, он тратит впустую мощность. Эта потраченная впустую мощность превращается в потраченное впустую топливо и более высокие выбросы. Системы рулевого управления с гидравлическим усилителем также склонны к утечкам и шумам и обычно приводят к отказу из-за обрыва поликлинового ремня.

Система рулевого управления с электроусилителем

В этой системе электродвигатель заменяет компоненты, из которых состоит HPS. Двигатель, который отделен от двигателя автомобиля, установлен на рулевой рейке или рулевой колонке. Система рулевого управления с электроусилителем часто является предпочтительной системой из-за ее эффективной экономии топлива и более низкого уровня выбросов.

Кроме того, EPS настраивается в зависимости от типа транспортного средства, скорости движения и даже предпочтений водителя, а также устраняет опасность для окружающей среды, связанную с утечкой и утилизацией жидкости гидроусилителя руля.

Наконец, если двигатель выходит из строя или глохнет, электропомощь продолжает работать.

Типы жидкостей для гидроусилителя руля

В зависимости от типа системы гидроусилителя руля на вашем автомобиле будет определяться тип требуемой жидкости для гидроусилителя руля. Доступны три основных типа жидкостей для гидроусилителя руля:

1. Жидкость для автоматических трансмиссий (ATF)
2. Гидравлическая жидкость на синтетической основе
3. Универсальная жидкость для усилителя рулевого управления

Каждая из этих жидкостей имеет разные стандарты спецификаций и предназначена для работы с определенными системами. Важно понимать, что использование неподходящей жидкости для гидроусилителя руля вашего автомобиля может привести к повреждению системы рулевого управления.

Профессиональное техническое обслуживание рулевого управления с усилителем

Система рулевого управления с усилителем вашего автомобиля, хотя и необходима для его работы, является деликатной системой, которая требует обслуживания профессионалами для правильного обслуживания.

Есть некоторые признаки, на которые следует обратить внимание, если гидроусилитель руля нуждается в обслуживании. К ним относятся:

1. Воющие звуки при повороте колеса
2. Трудность или сопротивление повороту рулевого колеса
3. Утечка красной жидкости под автомобилем

Если вы подозреваете, что что-то не так с вашей системой рулевого управления с усилителем, назначьте встречу с местным представителем Telle Tire, чтобы безопасно и быстро вернуться на дорогу!
