Установка автосигнализации на Toyota Corolla

Точки подключения автосигнализации на Toyota Corolla 2E 1990

Жгут проводов от замка зажигания:
12 В постоянное – белый и чёрный/красный
стартер – чёрный/белый
зажигание – чёрный/оранжевый
зажигание 2 – чёрный/жёлтый
ACC – синий/красный

указатели поворотов – зелёный/чёрный и зелёный/жёлтый, жгут проводов в рулевой колонке или в пороге

провод концевика двери – красный/белый в стойке двери
багажник – красный/белый, плафон багажника

стоп-сигнал – зелёный/белый, жгут проводов в пороге


Точки подключения автосигнализации на Toyota Corolla 1998

Замок зажигания:
+12В – чёрный/красный и белый
зажигание – чёрный/оранжевый
зажигание 2 – чёрный/белый
ACC – голубой/красный
стартер – красный

Порог водителя:
бензонасос – синий/чёрный
концевик двери – красный/белый

габариты – зелёный, блок предохранителей

центральный замок – синий/жёлтый и синий/белый, боковина водителя, синий разъём


Точки подключения автосигнализации на Toyota Corolla 1998

+12B
Необходимо подключиться к белому проводу сечением 4 мм2, идущему от 6-проводного белого разъёма на блоке предохранителей.

Указатели поворотов
Для управления указателями поворота необходимо подключиться к чёрному/зелёному с серебряной точкой проводу в позиции №9 и к зелёному/жёлтому с серебряной точкой проводу в позиции №3 на 6-проводном белом разъёме, расположенном под блоком предохранителей на нижней части стойки со стороны водителя.

Электростеклоподъемники
окно двери водителя (положительный импульс) – жёлтый провод сечением 1,5 мм2
окно двери пассажира – зелёный/красный провод сечением 1,5 мм2
Соединение для окна двери водителя делаются прямо внутри двери водителя, а для окна двери пассажира в жгуте, выходящем из двери водителя.

Бензонасос
Для блокировки бензонасоса перережьте синий/чёрный с серебряной точкой провод сечением 1,5 мм2 в позиции №3 в жгуте, идущем от 11-проводного белого разъёма, расположенного около нижней части стойки со стороны водителя, и сделайте соответствующие соединения.

Концевой выключатель капота
Установите дополнительный выключатель на декоративной решетке, в которой установлены фары автомобиля, рядом с левой фарой.

Концевой выключатель двери и багажника
Необходимо подключиться к красному/белому с серебряной точкой проводу сечением 1 мм2 в позиции №11 в жгуте 6-проводного белого разъёма, расположенного в нижней части «стойки А» на стороне водителя.

Центральный замок
Для запирания и отпирания дверей необходимо подключиться к синему/белому с серебряной точкой проводу запирания в позиции №6 и к синему/красному с серебряной точкой проводу отпирания в позиции №1 в жгуте проводов, идущем от штатного блока центрального замка, закрепленного прямо на боковой панели блока предохранителей.


Точки подключения автосигнализации на Toyota Corolla 1998-1999

В жгуте от замка:
зажигание – чёрный/жёлтый
стартер – красный или чёрный

Водительская кик-панель:
габариты (+) – зелёный в белом разъёме под блоком предохранителей
концевик дверей (-) – красный/белый в белом разъёме за блоком предохранителей
центральный замок (-) – запирание – синий/чёрный (зелёный/жёлтый), отпирание – синий/жёлтый (синий/красный) за блоком предохранителей в белом разъёме над коричневыми разъёмами

повороты –зелёный/чёрный, зелёный/жёлтый
ближний свет (-) – красный/белый на рулевой колонке
стоп-сигналы – зелёный/белый на лягушке

тахометр – синий/белый в переднем разъёме на распределителе

концевик багажника – красный/белый на плафоне багажника

стеклоподъёмники (реверс, остающийся на массе) на кнопках управления:
подъём левого переднего окна – синий/красный
подъём правого переднего окна – синий/белый
подъём правого заднего окна – синий/чёрный


Точки подключения автосигнализации на Toyota Corolla 2003

У блока предохранителей:
+12 – чёрный/красный
зажигание – чёрный/белый
стартер – красный

В пороге водителя:
повороты – зелёный/желтый, зелёный/чёрный
двери – красный/белый, красный/жёлтый

центральный замок (-) – синий/жёлтый (открывание), синий/белый (закрывание), кик-панель водителя


Точки подключения автосигнализации на Toyota Corolla 2006 (E130), правый руль, иммобилайзера нет

Автор Юрий_Ю

Замок зажигания:
+12 – чёрный/красный
ign1 – чёрный/белый
ign2 – зелёный
АСС – зелёный
стартер – красный

Панель приборов, правый разъём:
концевик водителя – синий с края
концевик остальных дверей – синий напротив

Панель приборов, разъём слева:
поворотники – два белых рядом в середине разъёма

Центральный замок:
тянем в дверь водителя на модуль кнопок – синий/желтый и синий/белый тонкие

Тормоз – на лягушке зелёный/белый

Багажник – на кнопке в багажнике красный/белый

Тахометр – на форсунке (любой не чёрный/белый провод)

Концевик капота свой.


Точки подключения автосигнализации на Toyota Corolla, Auris 2007

Замок зажигания:
+12 – белый толстый средний
стартер – белый толстый крайний
стартер 2 – белый тонкий напротив серого
зажигание – серый
зажигание 2 – белый тонкий напротив белого толстого
acc – чёрный
ВНИМАНИЕ!!! При подключении дистанционного запуска оба стартера подключать обязательно.

Порог водителя:
повороты – голубой и жёлтый
концевик водительской двери – белый
концевик левой задней двери – голубой
концевик задней двери – салатовый
бензонасос – салатовый толстый

Порог пассажира:
концевик передний правый – коричневый
концевик задний правый – светлый зелёный

центральный замок – синий и жёлтый рядом друг с другом из двери водителя белый разъём

зарядка – жёлтый (средний из 3-х), разъём за щитком приборов

стоп – синий, лягушка или порог водителя


Точки подключения автосигнализации на Toyota Corolla 2008 левый руль, МКПП

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+ 12V – белый толстый
асс – чёрный тонкий
ign_1 – серый
ign_2 – белый тонкий
Чтобы не имитировать нажатие педали сцепления, стартер можно подключить так:
стартер – синий толстый на блоке с релюшками, за блоком климата, под магнитолой

Жгут к левому верхнему разъёму блока предохранителей:
бензонасос – зелёный толстый
багажник – зелёный тонкий
концевик левой передней двери – белый тонкий

концевик левой задней двери – синий тонкий, нижний левый разъём за панелью у левой ноги водителя или верхний разъём сзади блока предохранителей (там не удобно подсоединяться, нужно снимать весь блок предохранителей, ради одного проводка, это лень…;)

Жгут над бардачком:
концевик правой передней двери – коричневый тонкий
концевик правой задней двери – зелёный тонкий

повороты – синий/красный и жёлтый в жгуте к большому разъёму на блоке предохранителей, разъём слева сверху, второй

тахометр – серый, жгут к диагностическому разъёму

центральный замок – жёлтый (открыть), синий (закрыть), жгут из двери водителя, белый разъём

ручник – чёрный, правый верхний разъём блока предохранителей

Обходчик подходит Saturn AU-50. Можно туда спрятать весь ключ, но я из ключа вытащил только чип, и его в обходчик. Кромсал третий запасной ключ, который без кнопок управления ЦЗ. Внешняя оболочка резиновая и срезается ножом. Внутри пластмассовый корпус и там видно чип, он вытаскивается.

Салон Тойоты хорошо разбирается. Снимаем всю верхнюю крышку торпеды. Там всё держится, на клипсах, и на трёх шурупах. И нужно снять левую и правую облицовки стоек.

И открутить подушку безопасности, это делается, удалив бардачок, ищем вверху два болтика на 12, и откручиваем головкой через удлинитель. Подушку отсоединяем – жёлтый разъём.

При заводке система будет ругаться, что неисправность подушки безопасности, ничего страшного, при подсоединении подушки, эта ошибка исчезнет сама по себе.

Блоки сигналки и обходчика прячем за воздуховод посередине, расперев куском поролона.


Точки подключения автосигнализации на Toyota Corolla 2010 МКПП

Замок зажигания:
+ 12 Вольт – белый толстый
зажигание – серый
зажигание 2 – белый тонкий
acc – чёрный
стартер – белый толстый крайний и белый тонкий
при автозапуске подать на разъём педали сцепления плюс (можно от стартера)

импульс – отдельный провод, диагностический разъём перед блоком предохранителей

Блок предохранителей:
тормоз – синий, второй слева сверху разъём или педаль тормоза
концевик водительской двери – белый, верхний левый разъём
концевик багажника – салатовый, верхний левый разъём
повороты – голубой и жёлтый, верхний левый разъём
концевик задней правой двери – салатовый, верхний правый большой разъём или правый порог
концевик передней правой двери – коричневый, верхний правый большой разъём или правый порог

Порог водителя:
концевик задней левой двери – голубой
бензонасос – салатовый

центральный замок – синий (закрыть), жёлтый (открыть) в ногах водителя верхний правый разъём


Точки подключения автосигнализации на Toyota Corolla 2014

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

+ 12V – синий над рулевой колонкой (питание ЭУР)

Замок зажигания:
АСС – чёрный
IGN1 – серый
IGN2 – зелёный
стартер АКПП – белый
стартер МКПП – зелёный на лягушке педали сцепления (тут же можно сделать блокировку стартера)

тахометр – серый на диагностическом разъёме или на сером разъёме над рулевой колонкой

центральный замок – синий (запирание), жёлтый (отпирание), жгут из двери водителя

Левый порог (некоторые провода по цвету повторяются, нужно вызванивать):
концевик левой передней двери – белый
концевик левой задней двери – голубой
концевик багажника – салатовый
ручник – чёрный
открытие багажника (силовое) – розовый тонкий
повороты – голубой и жёлтый

Правый порог или в пластиковом коробе над магнитолой, где идёт жгут проводов (в жгуте много одинаковых проводов такого же цвета, так что нужно вызванивать; там же, в пластиковом коробе, можно разместить самодельный обходчик иммобилайзера с чипом. По 15 витков на чипе и замке):
концевик правой передней двери – коричневый (или фиолетовый)
концевик правой задней двери – зелёный (или салатовый)

блокировка – серый, белый разъём над рулевой колонкой

Как и на всех Toyota Corolla, и подобных Toyota, снимается верхняя крышка торпеды, и есть доступ ко всему.


Точки подключения автосигнализации на Toyota Corolla Axio Hybrid, PTS, 2014

По can Pandora DX9X (код модели авто 2121) видит двери, багажник, зажигание, педаль тормоза, паркинг, топливо в литрах, пробег. Управляет по can аварийкой, центральным замком (если поставили на штатку, то цз не откроется при снятии с охраны Пандоры), отпиранием багажника, поднятием стёкол. Возможен режим Slave и запуск со штатного брелока.

К can можно подключиться на приборной панели: витая пара зелёный (can-h) и белый (can-l).

Обход штатного иммобилайзера по протоколу Toyota can rx-tx.

Для запуска необходимо подключиться к проводам rx, tx и slp.

RX и TX можно найти в штатном 6-ти контактном разъёме (у которого только 2 пина есть), примотанном к штатной проводке слева за бардачком. RX – чёрный, TX – красный.

SLP – розовый в разъёме блокировки рулевого вала (pin 4).

Контроль заведённого двигателя делал по напряжению.


Точки подключения автосигнализации на Toyota Corolla 2017

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
асс – чёрный
зажигание – серый и тёмный зелёный
стартер – белый

+12В – белый толстый в отдельном штекере на блоке предохранителей

концевики (-) – фиолетовый и салатовый в правом пороге; голубой, белый, салатовый (багажник) в левом пороге

центральный замок (-) – голубой и розовый в жгуте из двери водителя в верхнем разъёме

повороты (+) – зелёный и жёлтый в малом разъёме панели приборов

тахометр – серый на OBD

педаль тормоза (+) – синий на разъёме педали

Установка автосигнализации на Toyota Corolla 2006

    org/BreadcrumbList»>
  1. Установочные карты
  2. Toyota
  3. Corolla
  4. Установка автосигнализации на Toyota Corolla 2006

Установка автосигнализации на Toyota Spade — Точки подключения, расположение и цвета проводов

Toyota

Установка автосигнализации на KIA Cerato — Точки подключения, расположение и цвета проводов

KIA

Установка автосигнализации на Land Rover Defender — Точки подключения, расположение и цвета проводов

Land Rover

Установка автосигнализации на Toyota Spade — Точки подключения, расположение и цвета проводов

Установка автосигнализации на KIA Cerato — Точки подключения, расположение и цвета проводов

Установка автосигнализации на Land Rover Defender — Точки подключения, расположение и цвета проводов

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

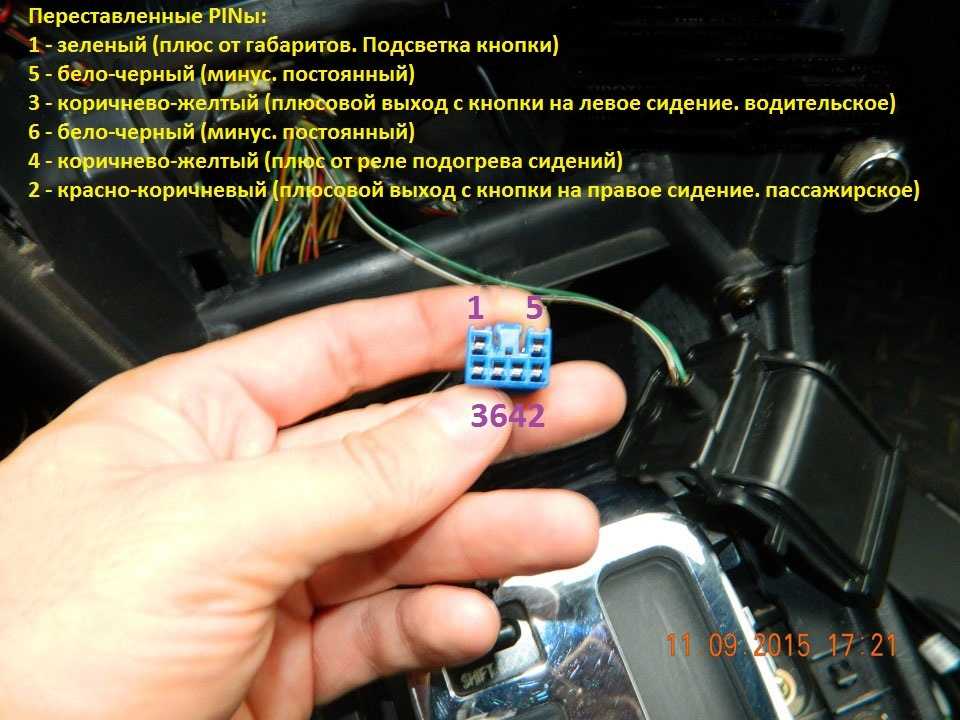

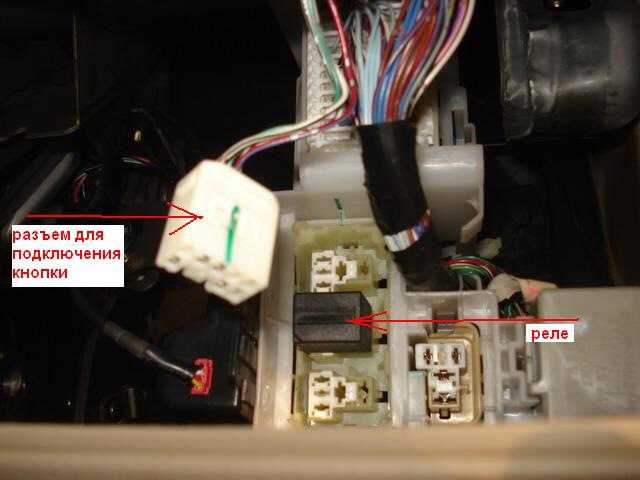

В принципе, на фото всё видно и понятно.

Марат

  • Установка автосигнализации на Toyota Corolla — Точки подключения, расположение и цвета проводов
  • Установка автосигнализации на Toyota Corolla Ceres (Sprinter, Marino)
  • Установка автосигнализации на Toyota Corolla Sprinter 2000
  • Фото точек подключения автосигнализации на Toyota Corolla
  • Установка Fortin Key Override All на Toyota Corolla 2007-2010 PTS
  • Установка автосигнализации StarLine A61 на Toyota Corolla 2005 (фото)
  • Установка автосигнализации на Toyota Corolla Rumion
  • Установка автосигнализации Pandora DX-50 на Toyota Corolla 2011
  • Установка сигнализации на Toyota Corolla Rumion 2008
  • Установка автосигнализации на Toyota Corolla Axio Hybrid 2014

Добавить комментарий

При применении ругательных и оскорбительных выражений, а также при выражении неуважения к посетителям сайта, ваш IP блокируется, сообщение удаляется.
После этого вы не сможете воспользоваться нашими сайтом и форумом. Давайте уважать друг друга!

  • Установка автосигнализации на Лада Приора — Точки подключения, расположение и цвета проводов
  • Обход штатного иммобилайзера – Модули обхода иммобилайзеров
  • Установка автосигнализации на Ford Focus — Точки подключения, расположение и цвета проводов
  • Установка автосигнализации на KIA Rio — Точки подключения, расположение и цвета проводов
  • Установка автосигнализации на Лада Гранта — Точки подключения, расположение и цвета проводов

Установка автосигнализации на Jeep Grand Cherokee — Точки подключения, расположение и цвета проводов

Добрый день у меня есть один вопрос где найти эти провода в водительской двери?

Автор: Гаврил

Установка автосигнализации на Лада Гранта — Точки подключения, расположение и цвета проводов

Сам блок комфорта остался, авто видит открытие двери по вод. Концевику

Автор: Stuf74

Установка автосигнализации на Лада Гранта — Точки подключения, расположение и цвета проводов

Получается авто видит открытие замка вод двери? Сам блок на замки ещё остался получается?

Автор: Iiiket

Установка автосигнализации на Skoda Rapid — Точки подключения, расположение и цвета проводов

Рапид 2018, платформа PQ26, по аналогу без запуска… Двери: либо плафон с подтяжкой плюса через…

Автор: nomasir

Установка автосигнализации на Renault Fluence — Точки подключения, расположение и цвета проводов

Минус общий дверей ( что идет в фонарь на потолке) с задежкой, находится в зеленой фишке. Левая…

Автор: Алексей Буш

  • org/Article»> Установка автосигнализации на Лада Приора — Точки подключения, расположение и цвета проводов
  • Обход штатного иммобилайзера – Модули обхода иммобилайзеров
  • Установка автосигнализации на Ford Focus — Точки подключения, расположение и цвета проводов
  • Установка автосигнализации на KIA Rio — Точки подключения, расположение и цвета проводов
  • Установка автосигнализации на Лада Гранта — Точки подключения, расположение и цвета проводов

Установка автосигнализации на Jeep Grand Cherokee — Точки подключения, расположение и цвета проводов

Добрый день у меня есть один вопрос где найти эти провода в водительской двери?

Автор: Гаврил

Установка автосигнализации на Лада Гранта — Точки подключения, расположение и цвета проводов

Сам блок комфорта остался, авто видит открытие двери по вод.

Концевику

Автор: Stuf74

Установка автосигнализации на Лада Гранта — Точки подключения, расположение и цвета проводов

Получается авто видит открытие замка вод двери? Сам блок на замки ещё остался получается?

Автор: Iiiket

Установка автосигнализации на Skoda Rapid — Точки подключения, расположение и цвета проводов

Рапид 2018, платформа PQ26, по аналогу без запуска… Двери: либо плафон с подтяжкой плюса через…

Автор: nomasir

Установка автосигнализации на Renault Fluence — Точки подключения, расположение и цвета проводов

Минус общий дверей ( что идет в фонарь на потолке) с задежкой, находится в зеленой фишке. Левая…

Автор: Алексей Буш

Corolla 2010 — какая лучшая противоугонная система?

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Привет,

Ну вот у меня угнали короллу 2010 года, она у меня была 1 месяц, и я хочу купить еще одну. Кто-нибудь знает очень мощную противоугонную систему?

Я хочу установить как на Corolla, так и на Tacoma 2010 года, новую, потому что в начале июля кто-то украл мой грузовик. (Ага, обе машины угнали за 4 месяца!!) Если так будет продолжаться, мне придется перестать покупать продукцию Toyota… моя страховая компания начинает меня ненавидеть!

Спасибо за помощь!

Ответить

Сохранить

Нравится

1 — 20 из 31 Постов

потратить деньги на новое место!!! Это абсолютно безумие!

Я бы предположил Viper, скорее всего, они были бы моим выбором.

Ответить

Сохранить

Нравится

Чувак, ты где живешь?!?!

Как они его украли? Планшетный? Я думал, что все новые автомобили имеют встроенные выключатели зажигания, независимо от марки?

Ответить

Сохранить

Нравится

Пьерфон сказал:

Здравствуйте,

Ну вот у меня угнали короллу 2010 года, прожила 1 месяц, хочу купить еще одну. Кто-нибудь знает очень мощную противоугонную систему?

Я хочу установить как на Corolla, так и на Tacoma 2010 года, новую, потому что в начале июля кто-то украл мой грузовик. (Ага, обе машины угнали за 4 месяца!!) Если так будет продолжаться, мне придется перестать покупать продукцию Toyota… моя страховая компания начинает меня ненавидеть!

Спасибо за помощь!

Нажмите, чтобы развернуть…

Подожди, ты собираешься перестать покупать продукцию Toyota, потому что кто-то продолжает их воровать? :что:

Увидеть меньше Узнать больше

Ответить

Сохранить

Например,

, найдите страховую компанию, у которой есть «замена нового автомобиля», чтобы вы могли продолжать ездить на новых автомобилях каждые несколько месяцев = D …. серьезно, хотя … viper делает довольно хорошую систему сигнализации

Ответить

Сохранить

Нравится

Тогда вам действительно не повезло.

Я бы не тратил слишком много на нашу машину, потому что она действительно не дорогая. Просто возьмите приличный с хорошей ценой на них. Но это ваши деньги, вы имеете право делать все, что хотите. Я видел несколько сумасшедших, у которых есть GPS-трекинг, способный отключить двигатель через Интернет с помощью GPS.

Увидеть меньше Узнать больше

Ответить

Сохранить

Вроде

вайпер, питон или любой ДЭИ подойдет. Я предлагаю двухстороннюю сигнализацию, чтобы ваш пульт звучал, когда срабатывает автомобильная сигнализация. lo jack и другие GPS-трекеры — лучшие IMO.

Ответить

Сохранить

Например,

Я думал добавить сигнализацию Toyota VIP, так как она подключается прямо к машине. Я нашел парня, который сделал бы это по 250 долларов за штуку как для моей Corolla, так и для Matrix. :thumbsup: На других моих машинах я всегда использовал сигнализацию Clifford с отличными результатами.

Ответить

Сохранить

Нравится

SuperchargedMR2 сказал:

Я думал добавить сигнализацию Toyota VIP, так как она подключается прямо к машине. Я нашел парня, который сделал бы это по 250 долларов за штуку как для моей Corolla, так и для Matrix. :thumbsup: На других моих машинах я всегда использовал сигнализацию Clifford с отличными результатами.

Нажмите, чтобы развернуть…

я установил один за 120 на rav4 моего брата :thumbsup:

Ответить

Сохранить

Как

это:

а если серьезно, Viper

Ответить

Сохранить

Нравится

ЛОЛ!!! Я бы хотел, чтобы у меня была обезьяна сундука

, и да, я пойду с гадюкой. у меня есть двухсторонняя сигнализация viper с автостартером и она мне очень нравится

Ответить

Сохранить

Нравится

Вот это смешно!!! Скинул его с моста… классика.

Ответить

Сохранить

Например,

Первое, что вы должны сделать, это инвестировать в блок GPS-слежения полиции, предлагаемый вашим местным дилером. Гарантия нахождения вашего автомобиля в течение 24 часов. (или что-то вроде того). Даже если они полностью разгромят вашу тачку, по крайней мере, вы уберете вороватых ублюдков с улиц.

2-я вещь, о которой я думаю, это найти место, где есть гараж. Кому-то будет намного сложнее украсть ваше дерьмо, если оно заперто за закрытыми дверями.

Увидеть меньше Узнать больше

Ответить

Сохранить

Типа

Хотел узнать можно ли интегрировать автосигнализацию (Viper, NuStart и т.д) с заводским ключом. очевидно, это, скорее всего, будет односторонняя система… потому что если есть что-то, что я ненавижу больше, чем наличие большого количества ключей в моей цепочке для ключей, так это наличие еще одного громоздкого объекта в моей цепочке для ключей (фабричный ключ — первый громоздкий объект). ..

не думаю, что я буду делать это сам, так как я слышал истории о людях, которые накосячили, и их электрические стеклоподъемники больше не работают, или не работает радио…

извините, если я перехватываю тему

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

экимнал сказал:

Хотел узнать, можно ли интегрировать автосигнализацию (Viper, NuStart и т.д.) с заводским ключом. очевидно, это, скорее всего, будет односторонняя система … потому что если есть что-то, что я ненавижу больше, чем наличие большого количества ключей в моей цепочке для ключей, так это наличие еще одного громоздкого объекта в моей цепочке для ключей (фабричный ключ — первый громоздкий объект). ..
извините, если я захватываю ветку

Нажмите, чтобы развернуть…

Да, есть сигнализация от DEI (главная компания Viper) под названием AutoMate AM1, которую многие дилеры устанавливают для наценки на автомобиль. сигнализация стоит около 40 баксов. установка наверное будет 100-150.

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится
