Карбюратор ЗМЗ 402, 406 (виды и схемы) подключение шлангов

Карбюратор ЗМЗ 402, 406 (виды и схемы) подключение шлангов

Базовый карбюратор ЗМЗ 402, 406 это К-151. На 402 моторе применяется также модификация К-151 С.
К-151 Д предназначен для двигателей 406 серии: 4061.10 и 4063.10.

Схема работы базовой модели

Устройство прибора классическое. Он состоит из трех основных частей, расположенных одна на другой и соединенных через прокладки. Две верхних составляющих прочно стянуты сквозными вертикальными винтами. Через фланцы нижней и средней частей карбюратора проходят шпильки всасывающего коллектора, на которые наворачиваются гайки. Сверху прибора монтируется воздушный фильтр в корпусе.

Поплавковая камера с поплавком находится в средней части. Поплавок воздействует на запорный механизм, находящийся в верхней части — крышке. Устройство открывает и закрывает подачу топлива — поддерживает постоянный уровень в поплавковой камере.
Главная дозирующая система отвечает за дозирование рабочей смеси на установившемся режиме. Она включает в себя два топливных и два воздушных жиклера (по одному на первичную и вторичную камеры).
Все остальные системы устройства отвечают за частные режимы работы двигателя.
Система холостого хода находится в нижней части К-151. Винтом количества регулируют обороты, винтом качества обедняют или обогащают смесь.
Ускорительный насос подает дополнительное топливо для ускорения.
Эконостат обогащает смесь на больших нагрузках и высоких оборотах.
Переходная система обеспечивает плавность перехода двигателя в режим работы со вторичной камерой.

Подключение прибора и настройка холостого хода

Карбюратор довольно капризное устройство. Его грамотная настройка требует от мастера сервиса прочных знаний и опыта. Водителям, которым нет-нет, да приходится вооружаться отверткой, нужно знать порядок подключения прибора и элементарные настройки.

Подключение карбюратора на двигателе змз 402

В первую очередь к мотору карбюратор подключен опорным фланцем. Щель в соединении вызывает подсос воздуха и нарушает всю работу прибора.
Раскручивается крепеж от вибрации, а карбюраторная машина любит потрястись на холостых оборотах.

Проверьте затяжку крепежных гаек, стяжных винтов частей карбюратора.

Какое (моторное масло) лучше заливать в двигатель
Греется Газель двигатель ЗМЗ ( причины и решение)
Сколько литров масла в двигателе ЗМЗ 406, 405, 409
Отличие распредвалов змз
Метки грм змз 406

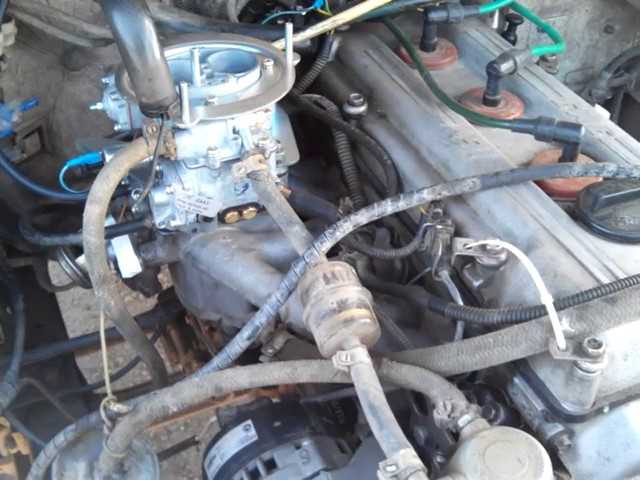

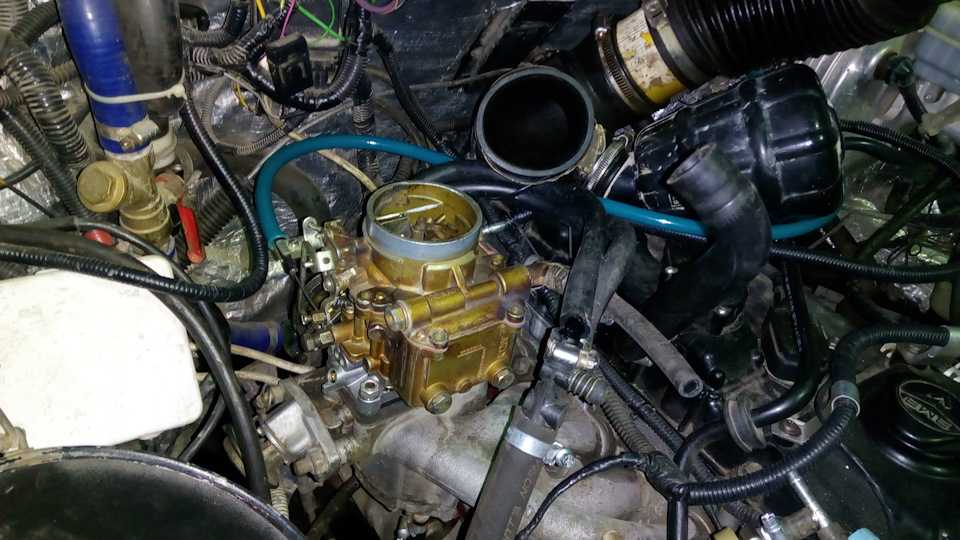

Подключение шлангов карбюратора

Питающий топливный шланг подключается к штуцеру ниже поплавковой камеры.
Шланг обратного слива подключается к тому же штуцеру, но к другому выходу — чуть ниже, и развернутого относительно первого примерно на 270 градусов против часовой стрелки, если смотреть сверху.
Электромагнитный клапан соединен одним шлангом с клапаном экономайзера хо/хо.
Другой его шланг надевается на трубочку в нижней части (корпусе дроссельных заслонок).
Трубка чуть выше соединяется с вакуумным регулятором трамблера.
Еще один шланг большего диаметра, чем последние, находится тоже на нижней части. Он чуть ниже, сбоку от поплавковой камеры. Его нужно протянуть к клапанной крышке, к системе вентиляции картера.
Последний тонкий выход (самый верхний) соединяется с термовакуумным выключателем. Он установлен только на моторах с рециркуляцией ОГ.

Модификация карбюратора К 151

На модели К 151 С ускорительный насос подает топливо в обе камеры. При этом первичная получила новую конструкцию диффузора. Бесступенчатая связь воздушной и дроссельной заслонки позволила включать режим подсоса без нажатия на педаль газа. Благодаря изменению параметров жиклеров различных систем удалось добиться соответствия экологическим нормам.
Жиклеры главной дозирующей системы изменили пропускную способность.
Подключение шлангов аналогично исходной модели.

Схема работы карбюратора змз 406 в основном повторяет базовую. Но К 151 Д оптимизирован для работы с электроникой, которая, кроме всего прочего, отвечает за угол опережения зажигания. Данные она получает от датчика абсолютного давления (ДАД). Он измеряет давление/разряжение во впускном коллекторе.а шланг на вакуумный регулятор УОЗ на трамблере упразднен. Функции клапана ЭПХХ тоже взял на себя ЭБУ. В остальном на ЗМЗ 406 подключение шлангов производится аналогично 402 двигателю.

Регулировка холостого хода

Проверяем установку угла опережения зажигания. Винтом количества выставляем номинальные обороты.
Вращаем винт качества, ищем максимальные обороты.
Снижаем их винтом количества снова до номинальных.
Максимально обедняем смесь, закручивая винт качества, до начала нестабильной работы. Немного выравниваем, обогащением.
Проверяем работу мотора при резком нажатии на газ. Обороты должны нарастать максимально динамично, но без детонации. При появлении ее характерного звука, зажигание нужно поставить позже.
Затем повторяем регулировки. Когда двигатель заработает нормально, устанавливаем воздушный фильтр и корректируем настройки.

Отличия главных дозирующих систем модификаций К-151

Модификация
Пропускная способность жиклеров мл. /мин.

Первичная камера
Вторичная камера

Модификация К 151
Топливный жиклер — 225
Воздушный жиклер — 330
Топливный жиклер — 380
Воздушный жиклер — 330

Модификация К 151 С
Топливный жиклер — 205
Воздушный жиклер — 260
Топливный жиклер — 330
Воздушный жиклер — 330

Модификация К 151 Д
Топливный жиклер — 225
Воздушный жиклер — 330
Топливный жиклер — 340
Воздушный жиклер — 330

Какой еще карбюратор ставят на змз 402 и змз 406

Наиболее популярной альтернативой карбюратора змз К-151 является карбюратор Солекс различных модификаций. Противоречивые отзывы автолюбителей и профессионалов не дают возможности сделать какое-либо заключение о целесообразности замены.
Особенностью карбюраторной топливной системы является легкая взаимозаменяемость. Изготовив переходник на машину можно установить другой прибор. Так или иначе, мотор заработает. Ключевое слово здесь «так или иначе», потому что результат может отличаться от ожидаемого. В частности не стоит использовать прибор рассчитанный на другой объем и мощность двигателя. При изготовлении переходной пластины следует обратить внимание на возможное изменение сопротивления всасываемой бензо-воздушной смеси.

Двигатель змз

способы устранения неисправностей и ремонт своими руками + видео

Содержание

• Устройство

• Модификации К-151

• Основные неисправности

  • Не держит холостые обороты

  • Заливает карбюратор

  • Замерзание карбюратора

• Модернизация и ремонт карбюраторов К-151

  • Видео: как доработать К-151

• Как разобрать К-151

• Сборка узла

Состояние топливной системы автомобиля напрямую влияет на расход горючего и другие технические характеристики двигателя. Карбюратор поныне используется как один из важнейших элементов, и требует соответствующего внимания и заботы.

Устройство

Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.

Составные элементы карбюратора:

1. Корпус с поплавковой камерой.
2. Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
3. Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
4. Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
5. Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
6. Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
7. Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
8. Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.

К-151 — двухкамерный механизм со штуцерами, на входе которого стоит фильтрующая сетка, защищающая от прохождения мусора и примесей. Карбюратор этой модели оснащается «обраткой», по которой излишки горючего поступают назад в топливный бак. Канал одновременно не допускает создания внутри узла избыточного давления.

К К-151 подключается несколько шлангов, один из которых представляет систему подсоса. Наличие её упрощает пуск двигателя в холодное время года. Правильнее называть элемент ручкой управления пусковым устройством. Задействуя его, можно увеличить поступление бензина. ТВС получается более обогащённой.

Система подсоса К-151 упрощает пуск двигателя зимой

Карбюратор К-151 применяется на автомобилях «Волга», «Газель» и «Соболь». Интересны для автомобилиста его конструкционное устройство, особенности регулировки и главные причины неполадок.

Модификации К-151

Следует знать, что модель К-151 имеет несколько разновидностей. К примеру, на машинах ГАЗ-31 или ГАЗ-32 используется версия К-151 С. Добавочная буква имеет большое значение для карбюраторщиков, занятых подбором жиклёров. Сечение последних может быть разным, в зависимости от конкретного варианта.

1. К-151 — базовая модификация, используемая на автомобилях ЗМЗ 4021, ГАЗ-24, ГАЗ-31.
2. К-151 Д — модель с добавочными распылителями на ускорительном насосе и возможностью вывода струи прямо в камеры. На таких модификациях нет микровыключателя. Один из автомобилей, на которых он устанавливается — ГАЗ-33.Модель К-151 Д включает дополнительные распылители ускорительного насоса
3. К-151 И — видоизменённый тип карбюратора с иной регулировкой. Комплектуются этими образцами автомобили ГАЗ-3310, ГАЗ-3302, ЗМЗ-4103 и т. д.
4. К-151 Т — есть резьбовой вход подключения шланга для вывода картерных газов и эффективный распылитель эконостата, установленный от К-151 Д. Яркий пример машины с таким карбюратором — УМЗ3 4215 с 2,9 — литровым двигателем.
5. К-151 С — помимо распылителя, с возможностью струить в обе камеры, имеется также модернизированная система диффузоров, бесступенчатая связь между заслонками воздуха и топлива, что повышает КПД при запуске или прогреве силовой установки.
6. К-151 В — модификация с узлом вентиляции и электромагнитным клапаном. В отличие от секторного рычага заслонки здесь используется рычажной вариант. Нет штуцеров подвода разряжения и перепуска горючего. Эмульсионный винт ХХ наклонён по отношению к корпусу устройства. Автомобили — УАЗ 31512, УМЗ 34178 и т. д.
7. К-151 У — всё так же, как у аналога выше, но штуцер имеет подвод к клапану рециркуляции.
8. К-151 Е — добавочное отверстие в заслонке первичной камеры. Таким карбюратором оснащаются 2,9 — литровые силовые установки автомобиля УМЗ.
9. К-151 Л — аналогичный вариант модификации К-151 В, но с отличиями. Есть клеммный зажим привода заслонки и усовершенствованный распылитель эконостата.
10. К-151 П — нет штуцеров для перепуска горючего и подвода разряжения газов. Отсутствует также возвратная пружина на рычаге управления заслонкой воздуха. Зато имеется модернизированный привод, открывающий дроссели.
11. К-151 Н — аналог модификаций с недовалом затворки при полном газе. Оснащаются автомобили ИЖ.

Основные неисправности

В процессе эксплуатации карбюраторов этой серии неполадки можно выявлять по характерным признакам, проявляющимся в виде тех или иных нарушений в работе ДВС.

Не держит холостые обороты

Причина распространённой неисправности, возникающей при переобогащении или обеднении ТВС, заключается в нарушении регулировок системы ХХ или засорении жиклёров. Не исключена также кривая установка поплавка в камере.

Если карбюратор оснащён электроклапаном, то можно сделать так. Слегка ослабить регулятор и посмотреть, приходят ли обороты в норму. При отсутствии засорения жиклёров так и произойдёт. В чём же причина? Оказывается, всё до банального просто. Часто регулировочный винт ХХ в процессе работы автомобиля ослабляется и выпадает из отверстия. Это и есть причина неисправности. Для её устранения достаточно закрутить его на место.

Регулировочный винт К-151 может выпадать из-за расширения отверстия

Болт этот, если он потерялся, можно купить вместе с ремкомплектом для подходящей модификации К-151. Отверстие рекомендуется подмазать герметиком, так как, скорее всего, оно разболталось и винт плохо его держит. Некоторые советуют вместо клея использовать кусок бумаги, им нужно обмотать кончик регулятора, а затем уже ввинтить. Естественно, основательно этот болт закручивается после соответствующих настроек в режиме холостого хода.

Заливает карбюратор

Перелив для всех моделей топливосмешивающих устройств — довольно распространённое явление. Возникает оно из-за чрезмерного обогащения ТВС, поступающей в двигатель. Это заметно даже невооружённым глазом, достаточно обратить внимание на подтёки из распылителей. Одновременно запах бензина будет царить не только в подкапотном пространстве, но и частично проникать внутрь салона. При этом из глушителя валит чёрный дым.

Если карбюратор заливает сильно, то моторная установка может вообще не запускаться. Особенно часто сложности с заводом наблюдаются на прогретом ДВС. Даже после очередной удачной попытки, силовой агрегат с переливающим карбюратором не будет стабильно работать. Провалы и рывки при нажатии педали газа — тому явное подтверждение.

Причина такой неисправности, как несложно догадаться, скрыта в поплавковой камере. Здесь возможно несколько сценариев:

1. Повредился или «завис» игольчатый механизм. Если последнее, то достаточно постучать аккуратно молотком по крышке устройства, чтобы клапан вышел из открытого состояния. Не исключено, что элемент неплотно завёрнут, или рассохлось уплотнительное кольцо. Наконец, работоспособность иглы тестируется подаваемым на неё разряжением (открытие/закрытие).
2. Не держит поплавок. Если в нём дырка, то он начнёт тонуть в жидкости, вытягивая за собой игольчатый клапан. Бензин постоянно будет закачиваться внутрь камеры, так как доступ не закрывается, в итоге, всё закончится переливом топлива. Определить «пробитый» поплавок несложно. Надо снять его и потрясти над ухом. Если слышен звук жидкости внутри, значит, элемент нужно заменить или запаять на первое время.
3. Поплавок заедает, касается стенок камеры. Это говорит о нарушении его положения в пространстве. Надо просто снять верхнюю часть карбюратора, и, держа его вертикально, проверить, как он ходит.Поплавок карбюратора может заедать
4. Чрезмерно высота горючего внутри камеры. Надо снять крышку устройства, чтобы определить уровень или расстояние от верхней кромки до жидкости при закрытой игле. Делается так: рукой подкачивается бензин до тех пор, пока не перестанет сочиться из отверстия под клапаном. От кромки до топлива должно быть 21,5 мм.

Помимо всего прочего, игольчатый клапан иногда залипает, что происходит по причине наличия масла в бензине. Примеси могут оседать внутри топливного бака, а затем оттуда, образовавшись уже в липкий раствор, проникать в карбюратор и портить иглу. Решение обычное: замена в ремкомплекте, можно заодно с жиклёрами и прочими элементами. Есть и другой вариант: обработать иглу алмазной пастой.

Замерзание карбюратора

При сильной влажности воздуха, в осенне-зимний период на дозирующих элементах К-151 может образовываться лёд. Часто такое случается при передвижении по трассам на больших скоростях, поскольку заслонка постоянно открыта, а воздух холодный.

Очевидно, что замерзание элемента ни к чему хорошему не приводит. Лёд закупоривает воздушные каналы переходной системы, смесь мгновенно переобогащается, и свечи обрастают нагаром. Соответственно, повышается расход горючего, двигатель функционирует с перебоями, троит и даже может заглохнуть.

Как правило, если такое происходит, то во время езды по трассе водитель чувствует, как меняется работа ДВС. Надо остановить машину, скинуть крышку фильтра и тщательно осмотреть поверхность диффузоров. Тогда следует подождать несколько минут, как раз за это время лёд растает, и силовая установка заработает по-прежнему.

Неисправности карбюратора могут выражаться и в следующем:

1. Засоряется сеточка, пропускающая горючее. Решение — промыть фильтр, а если он сильно деформирован, то заменить его.
2. Заслонка воздуха закрывается не до конца. Причиной этого становятся неправильные регулировки привода. Надо заново всё настроить.
3. Не работает электроклапан холостого хода. Случается по двум причинам: обрыв в цепи или неисправность. В первом случае надо устранить обрыв, во втором — заменить деталь.
4. Подсасывает воздух через корпус карбюратора. Хорошо подтянуть фиксаторы и обновить старые прокладки.

Модернизация и ремонт карбюраторов К-151

В принципе, он считается хорошим карбюратором. Однако сегодня нет такого механизма в автомобильной теме, который бы не нуждался в доработках и улучшениях.

Модернизации подвергается клапан отсечки топлива поплавковой камеры. В большинстве случаях из него фонтанирует горючее, из-за этого намокает прокладка. Иногда бензин может вытекать на поверхность корпуса.

Доработать этот момент несложно:

1. Карбюратор разбирается.
2. Прокладка снимается.
3. Выворачивается этот регулировочный винт.
4. Вынимается поплавок.
5. Снимается клапан.Клапан отсекателя топлива нуждается в доработке
6. Вместо него, ставится вот такой клапан с проделанными отверстиями.Тюнинг клапана подразумевает наличие нескольких отверстий

Смысл в том, что в этом случае горючее будет истекать через эти отверстия, а не сквозь основное, куда вставляется сама игла.

Проблема с закусыванием заслонки второй камеры — тоже распространённая поломка К-151. Путём доработки этот момент легко устраняется. Происходит всё из-за пружины, которая постоянно тянет вал в сторону рычага.

Пружина заслонки второй камеры постоянно тянет вал в сторону

«Лечение» этой проблемы рекомендовано проводить на новых карбюраторах серии К-151, т. е., сразу и без промедления.

Дело в том, что хорошо скрученная пружина почему-то попадается потребителю в единичных случаях. Обычно карбюратор работает нормально несколько месяцев, но потом начинаются трудности, связанные с деталью. Это выражается смещением заслонки относительно оси, сложностями с открыванием и закрыванием.

Тюнинг проводится следующим образом:

1. На приводе ускорительного насоса сверлится отверстие.Высверлить отверстие на приводе ускорительного насоса
2. Отверстие делается также в кронштейне.Отверстие на кронштейне также высверливается
3. Далее выворачивается гайка привода насоса.Гайка привода насоса откручивается
4. Снимается рычаг привода насоса.Рычаг привода насоса снимается
5. В этом месте делается прорезь ножовкой по всей окружности.Прорезь по окружности делается ножовкой по металлу

Прорезь нужна для того чтобы надеть стопорную шайбу, которая идёт в ремкомплекте для К-151.

Стопорное кольцо надевается на прорезь

Теперь остаётся всё собрать на место:

1. Вставляется пружина.
2. Сверху — обычная шайба.
3. Затем стопорное кольцо на паз, который был сделан ранее.Стопорная шайба надевается под гайку

Деталь зафиксирует пружину в одном положении, и она двигаться свободно не будет. Вся проблема как раз в чрезмерной «жидкости» пружинок. Металл чересчур мягкий, растягивание элемента свободное.

Остаётся поставить рычаг, зафиксировать его, как предусмотрено конструкцией. И последний штрих: в проделанные отверстия вдеть концы новой пружины. Она будет играть роль доводчика, тогда работа дроссельной заслонки станет ещё более эффективной.

Пружина в роли доводчика

Видео: как доработать К-151

https://youtube.com/watch?v=yzonCDIFJn4

Как разобрать К-151

Следует учитывать, что разновидностей карбюратора К-151 довольно много. Однако принципы разборки и сборки для всех практически одинаковы. Прежде чем начинать демонтаж, надо мысленно представить карбюратор состоящим из трёх основных частей: крышки, корпуса дросселей (средней части) и низа. С ними и надо работать:

1. Снимается верхняя крышка К-151. Она легко демонтируется, достаточно будет вывернуть несколько болтов.Верхняя крышка К-151 легко демонтируется
2. Вынимаются оба диффузора. Диффузор на К-151 тоже съёмный
3. Затем снимаются ось с поплавком. Для этого надо вывернуть специальный винт сбоку, который держит элементы.Винт сбоку держит ось с поплавком
4. Вытащить игольчатый клапан с резиновым колечком.
5. Разобрать жиклёры.Схема разборки жиклёров поможет всё правильно снять и собрать
6. Выкрутить болты ускорительного насоса.Болты ускорительного насоса выкручиваются плоской отвёрткой
7. Вытащить корпус дроссельных заслонок.Корпус дроссельных заслонок вытаскивается путём выкручивания двух винтов

Корпус дроссельных заслонок отделяется от нижней части К-151. Под корпусом находятся две прокладки, они тоже снимаются. Главные составные узлы карбюратора могут разбираться основательно, хотя это и не столь необходимо делать, если надо просто прочистить жиклёры, отверстия и каналы. Разборка карбюратора предписывается в обязательном порядке, если засорены жиклёры, надо продуть или промыть внутренние детали К-151.

Сборка узла

Сборка проводится аналогично, только действия осуществляются строго по обратной схеме демонтажа. Обязательна замена прокладок, если состояние их вызывает вопросы. Всё тщательно почистить, используя специальную жидкость для карбюраторов или тряпку, смоченную в бензине.

Начинать сборку рекомендуется с жиклёров, которые надо просто поставить на свои места. Важно определиться с первичной и вторичной камерами, чтобы не перепутать каналы. Некоторые трубки бывают короткими, другие длинными, это надо учитывать.

Вот несколько важных советов по сборке:

1. Первичную камеру можно сразу определить по направлению к ней топливного носика.Топливный носик всегда направлен на первичную камеру
2. В первичную камеру устанавливается эмульсионный жиклёр с 5 рядами отверстий.Эмульсионный жиклёр с 5 рядами отверстий ставится в первую камеру
3. Все жиклёры надо протягивать толстой и длинной отвёрткой, чтобы площадь соприкосновения была шире, и не оставалось никаких зазубрин. Трубочки, которые утапливаются, надо вворачивать отвёрткой уже поменьше.
4. Мембрана ускорительного насоса должна быть с металлическим носиком. Если по каким-то причинам, она пластиковая, надо заменить. Это означает, что стоит неродная, а «левая» деталь.Мембрана должна быть с железным наконечником
5. В процессе сборки насоса сначала ставится прокладка на механизм привода, затем сама мембрана. Потом вставляется пружина, и всё затягивается.Пружина насоса должна быть поставлена под крышкой

Теперь важные рекомендации по установке шлангов:

Штуцеры К-151 для подключения шлангов

1. На нижний штуцер карбюратора, что под номером 6, надевается шланг от электроклапана холостого хода.
2. С клапана на экономайзер холостого хода надевается шланг в штуцер 3. Иначе он называется трубкой забора разряжения.
3. В выход 7 монтируется шланг от трамблёра или вакуумного регулятора.
4. К 5 — малый шланг вентиляции картера.

Карбюратор К-151 считается надёжным устройством. Однако время от времени он нуждается в регулировке, разборке и очистке.

Снятие и установка двигателя ЗМЗ-402 автомобиля Газель

Перед отсоединением шлангов и электропроводов рекомендуется промаркировать их, чтобы не перепутать при сборке

Двигатель снимается с автомобиля вверх.

Для снятия двигателя требуется подъемник или другое подъемное устройство грузоподъемностью не менее 300 кг.

Автомобиль должен быть установлен на подъемнике, смотровой канаве или эстакаде.

Перед снятием двигателя необходимо подготовить надежную подставку, на которой двигатель должен стоять устойчиво.

Извлеките аккумулятор.

Снимите капот.

Снимите передний брызговик двигателя.

Слить воду из системы охлаждения двигателя. Статья — Как заменить охлаждающую жидкость двигателя

Слить масло из картера. Статья — Замена моторного масла и масляного фильтра

Слить масло из коробки передач. Статья — Как поменять масло в коробке передач

Снять радиатор системы охлаждения. Статья — Как заменить радиатор

Отсоедините центральный провод высокого напряжения и провод низкого напряжения от распределителя зажигания.

Отсоедините провода от стартера, сняв резиновые защитные колпачки 1.

Отсоедините топливопровод 2 от топливного насоса.

Отсоедините провод от датчика аварийного давления масла, установленного под масляным фильтром.

Отсоедините подводящий шланг масляного радиатора от крана, расположенного в нижней части агрегата с левой стороны.

Отсоедините провод 1 от датчика температуры охлаждающей жидкости 2.

Ослабьте хомут 3 и отсоедините шланг 4 от крышки корпуса термостата.

Отсоедините провода от генератора, отсоединив блок 1 и открутив винт 2.

Снимите воздушный фильтр.

Отсоедините провода 1 от микровыключателя 2 на карбюраторе.

Отсоедините шток воздушной заслонки 2 от рычага привода воздушной заслонки карбюратора и, отвернув винт 1, снимите шток 2 с кронштейна.

Отсоедините тягу 4 привода акселератора от сектора привода дроссельной заслонки, отверните гайку 3 и снимите тягу 4 с кронштейна.

Отсоединить шланг слива топлива 1 от карбюратора.

Отсоедините вакуумный шланг 2 электромагнитного клапана EPHX и вакуумный шланг от трубки подачи вакуума к клапану EPHX с другой стороны карбюратора.
