Тойота королла 150 стук в рулевой колонке: Стук в рулевой колонке Тойоты Короллы: причины и устранение

Ремонт Рулевых реек Почему рулевая рейка Тойота Королла приходит в негодность

Японские автомобили — одни из лидеров авторынка по надежности и долговечности, и, конечно, Тойота — не исключение. Такой узел, как рулевая рейка, вполне может бесперебойно прослужить своему владельцу несколько лет, никак не напоминая о себе. Во всяком случае рабочий ресурс в 200 тысяч километров данный узел обычно вырабатывает без особых проблем.

В ситуациях, когда ремонт рейки тойота Королла требуется раньше, нередко во многом виноваты сами автовладельцы. Например, удары, приходящиеся на корпус рейки при заезде на бордюр или любое другое препятствие, приводят к более быстрому её износу. То же можно сказать и о слишком резко выполняемом маневрировании.

Не стоит думать, что данная проблема присуща только классике — внедорожники страдают от избыточных нагрузок на рейку ничуть не менее, а иногда даже и в большей степени. Поэтому вне зависимости от того, владельцем какого именно автомобиля Toyota вы являетесь, лучше не превышать рекомендованные интервалы профилактической диагностики. Специалисты рекомендуют проходить проверку не реже двух раз в год.

Как определить, что рулевая рейка Тойота Королла неисправна?

Любые неполадки данного узла не самым лучшим образом влияют на управляемость автомобилем, поэтому не заметить их достаточно сложно. Так, стоит поторопиться с визитом в сервис при наличии любой из следующих неполадок:

• машина хуже слушается руля — водителю приходится либо прикладывать значительно больше усилий при повороте, либо ощущается заклинивание руля в определенном положении;
• четко слышен стук рулевой рейки при повороте. Для того, чтобы предварительно диагностировать данную проблему, необходимо заглушить двигатель. После этого попробуйте раскачивать руль из стороны в сторону (на 5-7 сантиметров). Если вы слышите четкий стук именно в ходовой, проблема в рейке. Если звук похож на цоканье и слышен максимально близко к рулевой колонке, вероятно, источник в электрике — для многих машин это является вариантом нормы;
• подтекание жидкости гидроусилителя — обычно её следы можно заметить на асфальте, если автомобиль долго стоял в одном месте. Даже небольшая течь может привести к тому, что жидкость уйдет полностью, а это означает серьезный ущерб механизму и последующий дорогостоящий ремонт.

При появлении этих признаков с диагностикой авто лучше поторопиться, поскольку его недостаточная управляемость в сложных дорожных условиях может стать причиной аварии.

Ремонт рулевой рейки Тойота Королла 150 начинается с диагностики

При обращении в сервис по вопросу работы рулевой рейки будьте готовы к тому, что потребуется комплексная диагностика устройства, без которой невозможно дать объективную оценку её работоспособности. Обычно мастера проводят её в несколько этапов:

1. Визуальная оценка — выявление наиболее крупных неисправностей;
2. Стендовая проверка — имитирует рабочие условия, позволяет выявить неполадки в работе рейки в условиях, максимально приближенных к реальным;
3. Разбор и дефектовка каждого отдельного элемента. По результатам мастер дает заключение о том, что можно восстановить, а что подлежит замене.

Рулевая рейка Королла 150 — очистка элементов

Неотъемлемой частью ремонтных и диагностических работ является очистка данного узла, с помощью которой решается сразу две задачи:

1. Оценить исправность и ремонтопригодность очищенной детали можно с гораздо большей степенью эффективности;
2. Очистка от грязи и появившейся из-за неё коррозии положительно влияет на функционирование рейки. Во многих случаях именно коррозия становится причиной того, что машина хуже слушается руля.

Последний из вышеназванных пунктов является причиной того, что очистку системы также проводят в профилактических целях при прохождении планового ТО.

Важно, чтобы на сервисе выполнили не только очистку от коррозии, но и промывку всей гидравлической системы — это существенно увеличит срок службы отремонтированного узла.

Когда возможен ремонт рулевой колонки Королла и других узлов?

Обычно, решение о возможности восстановления старой рейки принимается на основе количества изношенных элементов, которые подлежат замене. Если их слишком много ремонт не только экономически нецелесообразен, но и часто неэффективен, так как новая рейка в этом случае будет лучшей гарантией безопасной езды на данном авто.

Другой момент, когда отремонтировать данный узел не представляется возможным, — деформация рейки. Если она слишком велика, ремонт также не даст гарантию безопасной эксплуатации автомобиля.

Toyota Сorolla — ремонт рулевой рейки как проходит?

По окончании диагностики специалист составляет список деталей, подлежащих замене, после чего автовладелец принимает решение о целесообразности ремонта. В случае положительного ответа, производится замена поврежденных элементов.

Одной из наиболее изнашиваемых деталей рейки является сальник. Его повреждение нередко приводит в подтекам жидкости ГУР и ускоряет коррозию, поэтому менять данный элемент лучше часто. Однако, для того чтобы повторный ремонт не потребовался слишком быстро, лучше заменить весь ремкомплект целиком. С экономической точки зрения это гораздо более оправданно, чем повторная диагностика и разбор в случае выхода из строя одной из входящих в него частей.

Затем проводят сборку и монтаж узла, а заключительным этапом обязательно являются испытания работы рейки на ходу.

Рулевая рейка Тойота Королла — цена запасных частей

Поскольку ремонт рейки при серьезных повреждениях может быть достаточно дорогостоящим мероприятием, многие автовладельцы пытаются сэкономить на запасных частях. Однако, это не самая подходящая сфера для экономии, так как от их исправного функционирования зависит безопасность.

Как ремонтируется рулевая рейка Тойота Королла: признаки и причины неисправности

Рулевое управление является одним из основных механизмов автомобиля. От исправности агрегата зависит безопасность водителя и пассажиров, поэтому проверка и ремонт рулевой рейки Тойота производятся особенно тщательно. В данной статье рассматриваются признаки и причины неисправности рейки, а также как производится диагностика и ремонт рулевой рейки Тойота Королла 150.

Рулевая рейка Тойота Королла — конструкция

Механический узел, состоящий из шестерни, разработан для преобразования поворота рулевого колеса в горизонтальное отклонение передних колес автомобиля. Сама конструкция представляет собой несколько элементов, слаженная работа которых обеспечивает движение транспортного средства:

1. Корпус. Предназначен для размещения составных частей агрегата. Материал корпуса в современных легковых автомобилях может быть выполнен из стали, алюминия или дюралюминия. Гидроцилиндр размещается либо внутри, либо снаружи корпуса рулевой рейки.
2. Вал. Для изготовления вала используется сталь повышенной прочности, поверхностный слой которой проходит процедуру цементирования. Благодаря валу осуществляется передача усилия на колеса.
3. Опорные втулки. Чтобы удержать вал от перекоса, применяются специальные втулки. Они фиксируют устройство, центрируя его в корпусе.
4. Распределитель. При вращении руля требуется передача усилия в определенную сторону.
   Для этого нужен распределитель, за счет которого поток гидравлической жидкости направляется в требуемый отсек гидроцилиндра.
5. Подшипники. Вращение элементов в корпусе обеспечивается с помощью подшипников.
6. Поршни. Давление гидравлической жидкости передается на рулевой вал за счет поршней.
7. Сальники. Для удержания внутри устройства гидравлической жидкости служат уплотнительные элементы. Они передают в нужный отсек гидроцилиндра поток жидкости, не давая ей перемещаться в другие полости.
8. Поджимной механизм. Требуется для удержания вала от смещения и регулирует усилие.
9. Гидравлические болты. Фиксация опорных втулок и поджимного механизма обеспечивается наличием стопорных колец, пружин, а также гидравлических болтов.
10. Кольца из резины и тефлона. Данные элементы используются для герметизации всех реечных узлов.

Рулевая рейка Королла 150 — признаки неисправности механизма

За состоянием рулевого управления, в первую очередь, обязан следить водитель автомобиля.

По некоторым признакам можно определить неисправность устройства и вовремя обратиться в автосервис для устранения неполадок. На что стоит обратить внимание:

• стук в передней подвеске;
• отсутствие усилий при вращении рулевого колеса;
• люфт в рулевой рейке;
• тугое вращение руля;
• повышенная чувствительность автомобиля;
• протекание масла;
• шум в насосе ГУР;
• самопроизвольное вращение руля;
• уменьшение уровня жидкости в бачке гидроусилителя на постоянно основе.

Любое нарушение в работе рулевого механизма должно насторожить владельца авто. Для выявления причины неисправности нужно незамедлительно обратиться в сервис.

Рулевая рейка Toyota Corolla — основные причины поломки и износа реек

Главной причиной, по которой автолюбители обращаются в наш автосервис из-за износа рейки, является низкое качество дорожного покрытия.

Также на порчу важного узла влияет правильность управления автомобилем. Например, если водитель не притормаживает перед ямами на дороге, рулевая рейка быстро выйдет из строя, дав знать о неисправности стуком.

Гидравлические рулевые рейки портятся, если водитель привык оставлять свой автомобиль зимой с вывернутыми колесами.

Преждевременный износ также возможен при редкой смене гидравлической жидкости.

От целостности пыльников зависит герметичность узла, поэтому нельзя допускать, чтобы внутрь рейки попадала пыль и грязь, которые могут привести к износу уплотнителей и возникновению течи.

Нарушение правил эксплуатации транспортного средства влияет на рабочее состояние рулевой рейки. Очень важно при обслуживании своего автомобиля применять качественные комплектующие детали и рабочую жидкость, а также вовремя проходить техобслуживание.

Проведение диагностики и ремонтных работ в проверенном автосервисе является гарантией того, что механизм не выйдет из строя по причине неквалифицированного ремонта.

Еще одной причиной поломки управления часто становится изменение рабочих функций колес. Например, неправильное давление в шинах, износ подшипника, балансировка.

Как проводится диагностика неисправностей

Если вас интересует рулевая рейка Тойота Королла цена, значит, вы обнаружили какие-либо признаки неисправности, свидетельствующие о том, что рейка вышла из строя. Но, прежде чем решиться на замену или ремонт рейки Тойота Королла, необходимо сделать диагностику неисправностей.

Диагностика состояния рулевого управления проводится в три этапа.

Первый включает в себя осмотр автомобиля, исключение поломки ходовой части и проверку всех вспомогательных узлов и механизмов. Данный этап диагностики проводится с соблюдением определенной последовательности, чтобы как можно быстрее выявить неисправность.

Далее производится диагностика снятого элемента, определяются стуки и люфты. Эта работа показывает специалистам, возможен ли ремонт рулевой колонки Королла или требуется полная замена рейки. Устройство зажимают в тисках, чтобы проверить яблоки рулевых тяг, люфт опорной втулки и другие нюансы.

Конечным этапом проверки является детальный осмотр. Он осуществляется после полной разборки механизма.

Мастера проверяют каждую деталь, чтобы принять окончательное решение о состоянии устройства и составить перечень ремонтных работ.

Рулевая рейка Королла 150 — регулировка

Данная процедура может производиться только в специализированном гараже с ямой. Для работы понадобится ключ, предназначенный для регулировки агрегата. Автомобиль надежно закрепляется, а его колеса установлены в прямом положении.

С помощью люфтометра измеряется зазор, который не должен превышать десяти градусов. Подтяжка рейки осуществляется при помощи винта, находящегося в торцевой крышке механизма. Местонахождение винта прописано в паспорте автомобиля.

Регулировка рейки производится в неспешном темпе. При этом постоянно проверяется движение рулевого колеса, значение люфта и стук в колонке. После окончания работы нужно протестировать ходовую часть. В случае если наблюдается тяжелый ход колес, регулировочный винт отпускается.

Результатом регулировки должно стать полное исчезновение стука или люфта. Помимо этого должно быть достигнуто свободное вращение колеса в стандартное центральное положение.

Toyota Corolla ремонт рулевой рейки

Перед процедурой дефектовки с рулевой рейки счищаются остатки масла и загрязнений. Это производится с применением технической жидкости. После разборки проводится замена элементов (втулок, колец, силовых сальников). Ремонт может включать в себя токарные работы, которые производятся на шлифовальном станке. На нем вал шлифуется и полируется до зеркального блеска.

Любые ремонтные работы завершаются сборкой с контролем необходимых заводских параметров. На специальном диагностическом стенде специалисты проверяют характеристики агрегата, а затем устанавливают рейку на штатное место. Далее производится промывка системы ГУР, заливка масла и осуществляется прокачка системы.

Полезные советы владельцам автомобиля Тойота

Некоторые советы автолюбителей могут быть полезными для предотвращения поломки рулевой рейки и ее преждевременного износа:

• нужно следить за состоянием пыльников;
• не держать рулевое колесо в крайнем положении дольше пяти секунд;
• в зимнее время года не стоит сразу после прогревания мотора выворачивать руль, а следует покрутить его плавными короткими движениями. Эти действия помогут разогреть масло в системе ГУР;
• все работы, которые выполняются на станции техобслуживания, желательно контролировать лично;
• нельзя раскручивать двигатель, если рулевое колесо находится в крайнем положении. Это может привести к увеличению нагрузки на детали рейки или износу насоса ГУР.

Так как рулевая рейка является важной частью устройства машины, к ремонту агрегата нужно подходить со всей ответственностью. Каждый владелец транспортного средства должен заботиться о своевременной диагностике автомобиля, ведь в случае возникновения неисправности рулевого управления водитель и пассажиры подвергаются опасности.

В нашем автосервисе замена рулевых механизмов и их ремонт – востребованная услуга. Мы специализируемся на восстановлении рулевой системы и имеем набор инструментов для проведения работ.

Благодаря наличию оборудования и опыту специалистов у нас в автосервисе проводится высококачественный ремонт и выдается гарантия на проделанную работу!

Стук рулевого управления Toyota | Auto Service Professional

Некоторые автомобили Corolla и Matrix 2009–2010 годов выпуска могут издавать лязг, треск или стук при повороте рулевого колеса влево или вправо.

Для решения этой проблемы был разработан новый промежуточный вал.

Настоящий TSB применяется к автомобилям, произведенным до изменения производства. ДЕЙСТВУЮЩИЕ VIN, указанные ниже:

МОДЕЛЬ       ДВИГАТЕЛЬ            ЗАВОД             ИЗМЕНЕНИЕ ПРОИЗВОДСТВА ДЕЙСТВУЮЩИЙ VIN

Corolla        2AZ-FE            NUMMI              1NXBE4EE#AZ171406

Corolla        2AZ-FE            TMMC                2T1 BE4EE#AC031001

Corolla        2ZR-FE            NUMMI             1NXBU4EE#AZ169743

Corolla        2ZR-FE           TMMC                2T1BU4EE#AC197503

Corolla        2ZR-FE            Takaoka            JTDBU40E#9J054516

Corolla        2ZR-FE            Канто                JTDBL40E#99093141

Матрица         2AZ-FE XRS     TMMC                 2T1ME4EE#AC005811 EE#AC030974

Matrix         2AZ-FE AWD    TMMC                2T1LE4EE#AC012021

Matrix         2ZR-FE                TMMC               2T1KU4EE#AC197596

ИНФОРМАЦИЯ О ЧАСТИ (ПРОМЕЖУТОЧНОЕ РУЛЕВОЕ УПРАВЛЕНИЕ ВАЛ № 2)

Модель             Производство         Пред. P/N                 Текущий P/N

Corolla             NAP                 45260-02110               То же

Matrix                NAP                  45260-02110               То же

Matrix AWD      NAP                 45260-02120                 То же

9000 2 Corolla             Япония              45260-12620               То же

ПРОЦЕДУРА РЕМОНТА

1. перед снятием промежуточного вала рулевого управления убедитесь, что колеса установлены прямо, а рулевое колесо отцентровано. Убедитесь, что рулевое колесо и передние колеса остаются неподвижными. После снятия промежуточного вала НЕ допускайте свободного вращения рулевого колеса.
2. Снимите лист глушителя отверстия под колонку.
3. Поместите установочную метку на промежуточный вал рулевого управления № 2, которая позже будет скопирована на новую деталь, и снимите болт.
4. Поместите метку на верхнюю часть промежуточного вала рулевого управления № 2.
5. Снимите болт и промежуточный вал рулевого управления № 2 с рулевой колонки в сборе.
6. Нанесите установочные метки на новый узел промежуточного вала рулевого управления.
1. Поместите новый промежуточный вал рулевого управления рядом с исходным промежуточным валом рулевого управления в сборе и перенесите установочные метки с исходного узла вала на новый узел вала.
7. Установите новый промежуточный вал № 2 и совместите установочные метки. Затяните болт с моментом 26 фут-фунт-сила. (35 Нм).
8. Установите промежуточный вал № 2 на промежуточный вал № 1 и совместите установочные метки. Затяните болт с моментом 26 фут-фунт-сила.
9. Установите на место пластину глушителя отверстия под колонку.
10. Проведите дорожное испытание автомобиля, чтобы проверить ремонт и убедиться, что рулевое колесо установлено по центру.



Toyota Стук/хлопки при повороте рулевого колеса

2005-’06 Авалон
2006 Хайлендер ХВ

Некоторые покупатели могут слышать лязг или стук при повороте рулевого колеса влево или вправо. Используйте следующую процедуру для смазки промежуточного вала и решения проблем клиента.

Процедура ремонта:

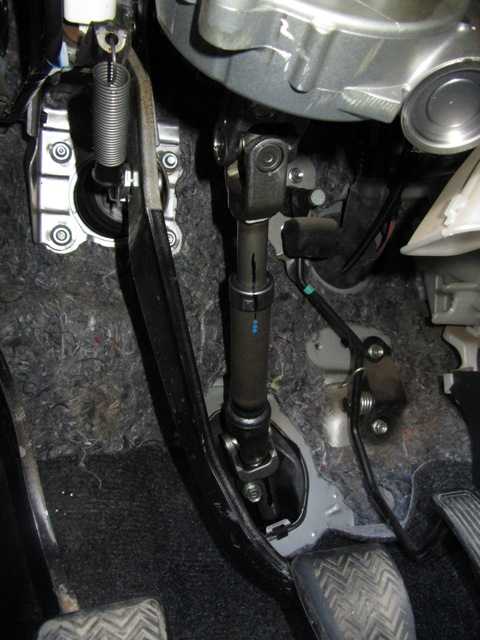

Снятие промежуточного вала рулевого управления

Примечание: Перед снятием промежуточного вала рулевого управления установите держатель рулевого колеса, чтобы рулевое колесо и передние колеса оставались неподвижными. После снятия промежуточного вала , а не дайте рулевому колесу свободно вращаться.

1. Отсоедините узел промежуточного вала рулевого управления. См. Рис. 1 .

а. Отверните болт и снимите хомут с пыльника рулевой колонки.

б. Отделите крышку отверстия рулевой колонки от багажника.

в. Нанесите установочные метки на узел промежуточного вала рулевого управления и узел рулевого механизма. См. Рис. 2 .

д. Выверните болт и отсоедините промежуточный вал рулевого управления в сборе.

2. Снимите узел промежуточного вала рулевого управления.

а. Нанесите установочные метки на узел подвижной вилки рулевого управления и главный вал рулевого управления в сборе (см. , рис. 3, 1 9).0008).

б. Снимите болт и узел подвижной вилки рулевого управления с узла главного вала рулевого управления (см. , рис. 3, 2 ).

3. Слегка приподнимите шлицевой вал вверх и обнажите шлицы. См. Рис. 4 . Два зуба были обработаны, чтобы можно было вставить иглу для нанесения смазки. Как только недостающий сплайн будет найден, отметьте его. Другой обработанный шлиец расположен на 180° от оригинала.

4. Вставьте иглу в стержень, а затем установите на иглу трубку со смазкой.

5. После нанесения смазки на иглу сожмите трубку, чтобы нанести смазку на шлицевую часть. Вся смазка в тюбике должна быть нанесена.

6. После нанесения смазки с одной стороны снимите иглу с вала. Поместите иглу в стержень с противоположной стороны (180° от исходного положения) и добавьте смазку, как описано в шаге 5.

7. Удерживая промежуточный стержень за верхнюю и нижнюю части, сожмите и растяните его примерно 20 раз, чтобы убедитесь, что смазка полностью распределена внутри шлицевой части промежуточного вала. Примечание: Убедитесь, что во время этого процесса в смазку не попали посторонние предметы или материалы.

Установка промежуточного вала рулевого управления

1. Установите узел промежуточного вала рулевого управления.

а. Совместите установочные метки на скользящей вилке рулевого управления в сборе и на главном валу рулевого управления. См. Рис. 3 .

б. Установите скользящую вилку рулевого управления в сборе с помощью болта.

Крутящий момент: 35,3 Н·м (360 кг-см, 26 фут-фунтов)

2. Подсоедините узел промежуточного вала рулевого управления.

а. Совместите установочные метки на промежуточном валу рулевого управления в сборе и на рулевом механизме в сборе. См. Рис.
