Предохранители Ниссан Тиида и блоки реле с описанием назначения и схемами блоков

НиссанКомментарии: 23

Nissan Tiida – компактный автомобиль С – сегмента. Первое поколение С11 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. С12 второе поколение производилось в 2011, 2012, 2013 и 2014 году. С 2015 и по настоящее время в продаже третье поколение С13. В связи с низким спросом на данную модель официальные продажи в России приостановлены. В данной статье будет предложена для ознакомления информация о блоках предохранителей и реле в ниссан тиида с фотографиям, схемами и описанием назначения их элементов. Так же отметим предохранитель отвечающий за прикуриватель.

Сверяйте назначение предохранителей со схемами на обратной стороне защитной крышки.

Содержание

  • 1 В салоне
    • 1.1 Вариант 1
    • 1.2 Вариант 2
  • 2 Под капотом
    • 2.1 Монтажный блок
      • 2. 1.1 Вариант 1
      • 2.1.2 Вариант 2
    • 2.2 Дополнительный блок предохранителей
    • 2.3 Дополнительный блок реле
    • 2.4 Предохранители на клемме АКБ

В салоне

Он находится в панели приборов за защитной крышкой со стороны водителя.

Вариант 1

Фото – схема

Описание предохранителей

110А Система пассивной безопасности
210А Дополнительное оборудование салона
310А Комбинация приборов
415А Насос стекло омывателя
510А Обогрев наружных зеркал
610А Электропривод зеркал, головное устройство аудиосистемы
710А Стоп-сигналы
810А Освещение салона
910А Блок управления электрооборудованием кузова
10Резерв
1110А Лампа габаритного огня правого заднего фонаря
1210А Лампа габаритного огня левого заднего фонаря
1310А Комбинация приборов
1410А Дополнительное оборудование салона
1515А Электродвигатель вентилятора системы охлаждения двигателя
1610А Система отопления, кондиционирования и вентиляции
1715А Электродвигатель вентилятора системы охлаждения двигателя
18Резерв
1915А Розетка для подключения дополнительного оборудования (прикуриватель)
20Резерв

За прикуриватель отвечает предохранитель номер 19 на 15А.

Назначение реле

  • R1 – Электровентилятор отопителя
  • R2 – Дополнительное оборудование
  • R3 – Реле (нет данных)
  • R4 – Обогрев наружных зеркал
  • R5 – Иммобилизатор

Вариант 2

Фото – схема

Обозначение

  1. 10A Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем)
  2. 10A Обогреватель заднего стекла и боковых зеркал
  3. 15A Мотор омывателя переднего и заднего стекла
  4. 10A Приборная панель
  5. 10A Электроника
  6. 10A Модуль подушек безопасности
  7. 10A Электроника
  8. 10A Освещение салона и багажника
  9. 10A Стоп-лампы
  10. 10A Passive Entry (Для систем с Чип-ключом)
  11. 10A Электроника
  12. 15A Розетка — прикуриватель
  13. 10A Подогрев сидений
  14. 15A Розетка — консоль, багажник
  15. 15A Вентилятор отопителя / кондиционера
  16. 10A Кондиционер
  17. 15A Вентилятор отопителя / кондиционера

За прикуриватель отвечают предохранители 15 и 17 на 15А.

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

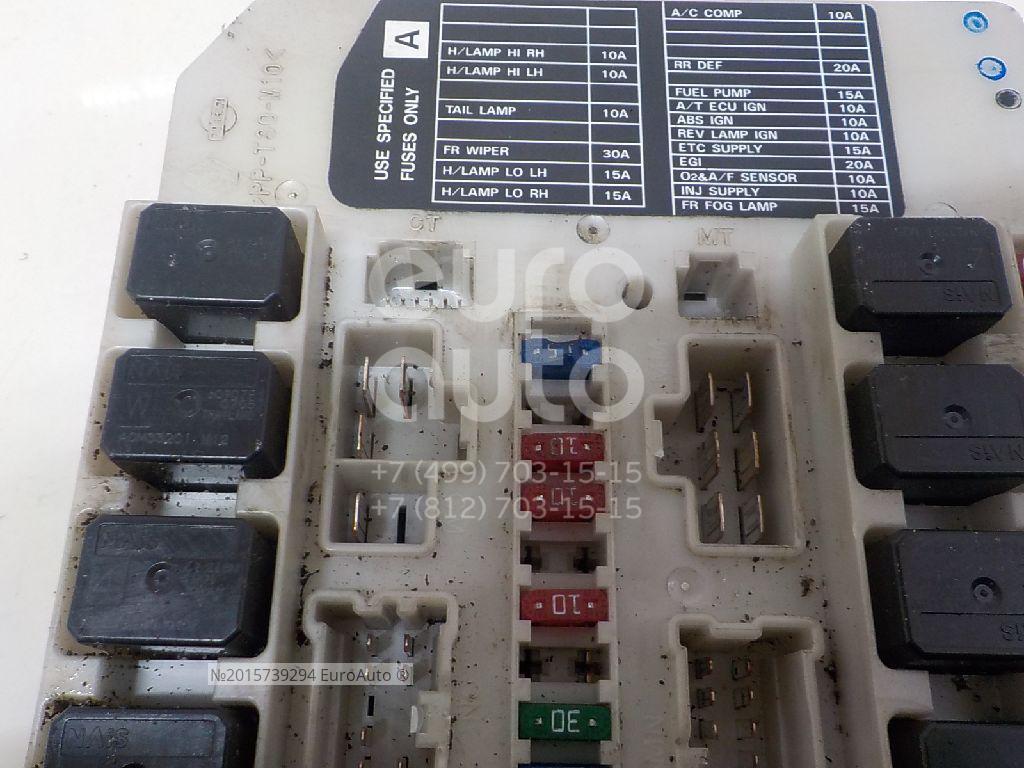

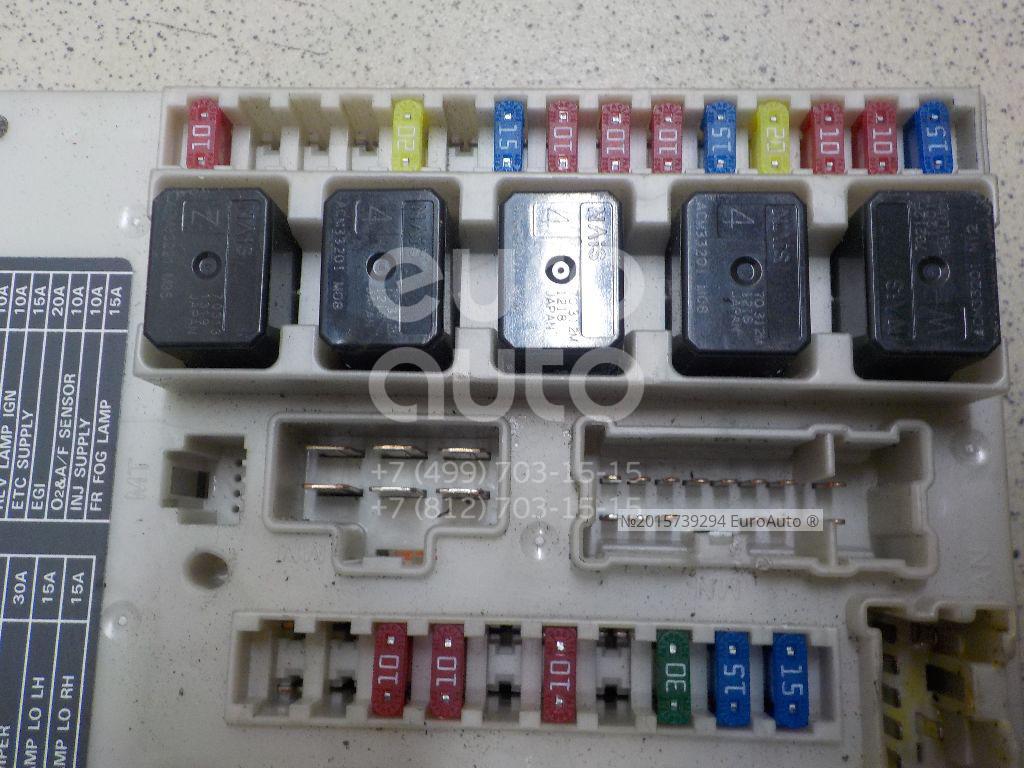

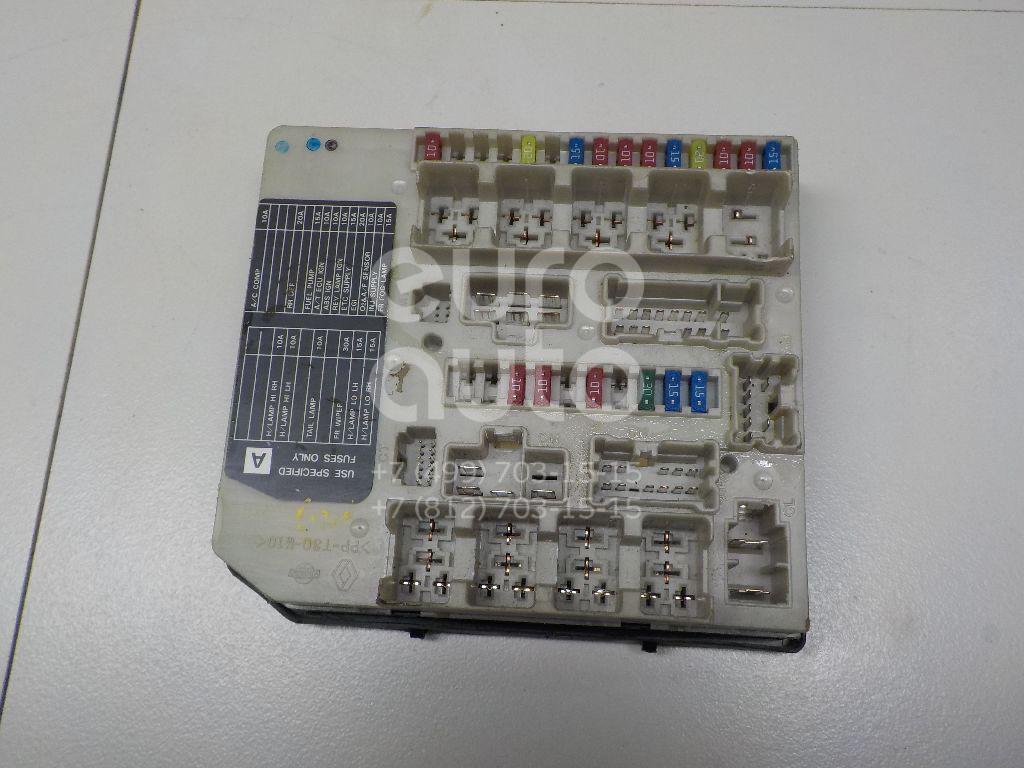

Монтажный блок

Вариант
1

Схема

Расшифровка

120А Обогрев стекла двери задка
2Резерв
320А Блок управлением двигателем
4Резерв
530А Стеклоомыватель ветрового окна
6Резерв
710А Электромагнитная муфта компрессора кондиционера
810А Лампы освещения номерного знака
915А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
1015А Лампа ближнего света левой блок-фары
1115А Лампа ближнего света правой блок-фары
1210А Лампа дальнего света правой блок-фары
1310А Лампа дальнего света левой блок-фары
14Резерв
15Резерв
1610А Датчики концентрации кислорода в отработавших газах
1710 Система впрыска
18Резерв
1915А Топливный модуль
2010А Датчик АКПП
2110А ABS
2210А Выключатель света заднего хода
23Резерв
2415А Дополнительное оборудование
R1Реле обогрева заднего окна
R2Реле вентилятора системы охлаждения
R3Реле вентилятора системы охлаждения
R4Реле системы зажигания
Вариант 2

Схема

Описание

  • 43 (10А) Передняя фара дальнего света правая
  • 44 (10А) Передняя фара дальнего света левая
  • 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
  • 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
  • 48 (20А) Мотор стеклоочистителя лобового стекла
  • 49 (15А) Передняя фара ближнего света левая
  • 50 (15А) Передняя фара ближнего света правая
  • 51 (10А) Компрессор кондиционера
  • 55 (15А) Обогреватель заднего стекла
  • 56 (15А) Обогреватель заднего стекла
  • 57 (15А) Бензонасос (CH)
  • 58 (10А) Питание систем автоматической трансмиссии (AT)
  • 59 (10А) Блок управления ABS
  • 60 (10А) Дополнительная электрика
  • 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
  • 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM ©, клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
  • 63 (10А) Кислородные датчики
  • 64 (10А) Катушки инжекторов, система впрыска
  • 65 (20А) Передние противотуманные фары
  • R1 – Реле обогрева заднего стекла
  • R2 – Главное реле блока управления двигателем
  • R3 – Реле ближний свет фар
  • R4 – Реле дальнего света
  • R5 – Реле стартера
  • R6 – Реле вентилятора 2 системы охлаждения двигателя
  • R7 – Реле вентилятора 1 системы охлаждения двигателя
  • R8 – Реле вентилятора 3 системы охлаждения двигателя
  • R9 – Реле зажигания

Дополнительный блок предохранителей

Фото – схема

Назначение

110A Иммобилизатор
210A Обогрев сидений
310A Генератор
410A Звуковой сигнал
560/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
650A Электропривод стекло подъемников
7Резерв
815А Система впрыска дизельного двигателя
910А Дроссельный узел
1015А Головное устройство аудиосистем
1140/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12Резерв
R1Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

Предохранители на клемме АКБ

Схема

Обозначение

  1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
  2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
  3. 80А Лампы ближнего и дальнего света фар
  4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
  5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных.  Они очень схожи со 2м поколением ниссан ноте.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Предохранители ниссан тиида: где находятся, замена

Nissan Tiida — компактный автомобиль С — сегмента. Первое поколение С11 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. С12 второе поколение производилось в 2011, 2012, 2013 и 2014 году.

С 2015 и по настоящее время в продаже третье поколение С13. В связи с низким спросом на данную модель официальные продажи в России приостановлены.

В данной статье будет предложена для ознакомления информация о блоках предохранителей и реле в ниссан тиида с фотографиям, схемами и описанием назначения их элементов. Так же отметим предохранитель отвечающий за прикуриватель.

Сверяйте назначение предохранителей со схемами на обратной стороне защитной крышки.

В салоне

Он находится в панели приборов за защитной крышкой со стороны водителя.

Вариант 1

Фото — схема

Описание предохранителей

1 10А Система пассивной безопасности
2 10А Дополнительное оборудование салона
3 10А Комбинация приборов
4 15А Насос стекло омывателя
5 10А Обогрев наружных зеркал
6 10А Электропривод зеркал, головное устройство аудиосистемы
7 10А Стоп-сигналы
8 10А Освещение салона
9 10А Блок управления электрооборудованием кузова
10 Резерв
11 10А Лампа габаритного огня правого заднего фонаря
12 10А Лампа габаритного огня левого заднего фонаря
13 10А Комбинация приборов
14 10А Дополнительное оборудование салона
15 15А Электродвигатель вентилятора системы охлаждения двигателя
16 10А Система отопления, кондиционирования и вентиляции
17 15А Электродвигатель вентилятора системы охлаждения двигателя
18 Резерв
19 15А Розетка для подключения дополнительного оборудования (прикуриватель)
20 Резерв

За прикуриватель отвечает предохранитель номер 19 на 15А.

Назначение реле

  • R1 — Электровентилятор отопителя
  • R2 — Дополнительное оборудование
  • R3 — Реле (нет данных)
  • R4 — Обогрев наружных зеркал
  • R5 — Иммобилизатор

Вариант 2

Фото — схема

Обозначение

  1. 10A Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем)
  2. 10A Обогреватель заднего стекла и боковых зеркал
  3. 15A Мотор омывателя переднего и заднего стекла
  4. 10A Приборная панель
  5. 10A Электроника
  6. 10A Модуль подушек безопасности
  7. 10A Электроника
  8. 10A Освещение салона и багажника
  9. 10A Стоп-лампы
  10. 10A Passive Entry (Для систем с Чип-ключом)
  11. 10A Электроника
  12. 15A Розетка — прикуриватель
  13. 10A Подогрев сидений
  14. 15A Розетка — консоль, багажник
  15. 15A Вентилятор отопителя / кондиционера
  16. 10A Кондиционер
  17. 15A Вентилятор отопителя / кондиционера

За прикуриватель отвечают предохранители 15 и 17 на 15А.

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

Монтажный блок

Вариант

1

Схема

Расшифровка

1 20А Обогрев стекла двери задка
2 Резерв
3 20А Блок управлением двигателем
4 Резерв
5 30А Стеклоомыватель ветрового окна
6 Резерв
7 10А Электромагнитная муфта компрессора кондиционера
8 10А Лампы освещения номерного знака
9 15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10 15А Лампа ближнего света левой блок-фары
11 15А Лампа ближнего света правой блок-фары
12 10А Лампа дальнего света правой блок-фары
13 10А Лампа дальнего света левой блок-фары
14 Резерв
15 Резерв
16 10А Датчики концентрации кислорода в отработавших газах
17 10 Система впрыска
18 Резерв
19 15А Топливный модуль
20 10А Датчик АКПП
21 10А ABS
22 10А Выключатель света заднего хода
23 Резерв
24 15А Дополнительное оборудование
R1 Реле обогрева заднего окна
R2 Реле вентилятора системы охлаждения
R3 Реле вентилятора системы охлаждения
R4 Реле системы зажигания

Вариант 2

Схема

Описание

  • 43 (10А) Передняя фара дальнего света правая
  • 44 (10А) Передняя фара дальнего света левая
  • 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
  • 46 (10А) Освещение парковки, Подсветка переключателей под.
    сидений, открытия дверей
  • 48 (20А) Мотор стеклоочистителя лобового стекла
  • 49 (15А) Передняя фара ближнего света левая
  • 50 (15А) Передняя фара ближнего света правая
  • 51 (10А) Компрессор кондиционера
  • 55 (15А) Обогреватель заднего стекла
  • 56 (15А) Обогреватель заднего стекла
  • 57 (15А) Бензонасос (CH)
  • 58 (10А) Питание систем автоматической трансмиссии (AT)
  • 59 (10А) Блок управления ABS
  • 60 (10А) Дополнительная электрика
  • 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
  • 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM ©, клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
  • 63 (10А) Кислородные датчики
  • 64 (10А) Катушки инжекторов, система впрыска
  • 65 (20А) Передние противотуманные фары
  • R1 — Реле обогрева заднего стекла
  • R2 — Главное реле блока управления двигателем
  • R3 — Реле ближний свет фар
  • R4 — Реле дальнего света
  • R5 — Реле стартера
  • R6 — Реле вентилятора 2 системы охлаждения двигателя
  • R7 — Реле вентилятора 1 системы охлаждения двигателя
  • R8 — Реле вентилятора 3 системы охлаждения двигателя
  • R9 — Реле зажигания

Дополнительный блок предохранителей

Фото — схема

Назначение

1 10A Иммобилизатор
2 10A Обогрев сидений
3 10A Генератор
4 10A Звуковой сигнал
5 60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6 50A Электропривод стекло подъемников
7 Резерв
8 15А Система впрыска дизельного двигателя
9 10А Дроссельный узел
10 15А Головное устройство аудиосистем
11 40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12 Резерв
R1 Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

Предохранители на клемме АКБ

Схема

Обозначение

  1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
  2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
  3. 80А Лампы ближнего и дальнего света фар
  4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
  5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных.  Они очень схожи со 2м поколением ниссан ноте.

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Источник: https://vsepredohraniteli.ru/nissan/tiida.html

Не работает вентилятор печки ниссан тиида правый руль

Если у вас внезапно отказал вентилятор отопителя на ниссан тиида/ноут, не спешите сразу снимать вентилятор, особенно на праворульном автомобиле это сделать очень проблематично. Для начала проверяем предохранители вентилятора, они находятся в салонном блоке предохранителей, традиционно для ниссана два параллельно включенных предохранителя на 15 ампер.

На фото это два синих предохранителя в левом нижнем углу.

Далее, если предохранители исправны нужно проверить регулятор оборотов вентилятора печки (транзистор, ёжик, резистор — это народные названия этого регулятора). Для этого на правом руле снимаем бардачок окрутив четыре самореза вверху и три внизу бардачка.

Перед проверкой регулятора сначала посмотрим схему управления мотором отопителя.

Как видим из схемы, напряжение подаётся при включении зажигания на клеммы 1 и 2 регулятора. На клемму 4 подаётся ШИМ сигнал управления от блока управления отопителем и с клеммы номер 6 снимается минусовое управление вентилятором отопителя. Проверяем контролькой напряжение на всех проводах регулятора (подробнее о этой контрольке здесь).

На втором пине разъёма есть 12 вольт при включенном зажигании (11,68 если быть точным, но это не важно сейчас).

На первом 0 вольт, это масса.

На проводе управления 1,2 вольта, там ШИМ сигнал, в зависимости от желаемой скорости вращения меняется ширина ( скважность) импульса. И последним проверяем силовой выход к мотору, на нём должно быть 0 вольт при максимальных оборотах мотора.

Но вместо нуля, видим те же 11,68 вольта, это значит что мотор отопителя исправен, неисправен регулятор. Снимаем разъём с регулятора и видим расплавленный пин в разъёме.

И в регуляторе.

При таком состоянии пинов нет смысла заниматься ремонтом разъёма, нормального контакта в нём уже не будет, поэтому припаиваем провод к плате регулятора и выводим наружу. Всё работает.

Источник: https://aelectrik.ru/stati/ne-rabotaet-ventilyator-pechki-nissan-t/

База данных

Расположение монтажных блоков в подкапотном пространстве автомобиля Nissan Tiida показано на рисунке ниже.

№ п/п Обозначение
1 Предохранители на клемме + АКБ
2 Блок IPDM (Интеллектуальный модуль распределения электроэнергии), расположенный в моторном отсеке
3 Монтажный блок около аккумуляторной батареи
4 Блок дополнительных реле

Предохранители на клемме + АКБ

Обозначение Сила тока Назначение (цепь защиты)
1 120 Усилитель рулевого управления, ABS, омыватель фар.
2 60 Блок управления двигателем, электростеклоподъемники, дроссельный узел.
3 80 Лампы ближнего и дальнего головного света.
4 80 Иммобилайзер, генератор, подогрев сидений, звуковой сигнал.
5 100 Усилитель рулевого управления, ABS, омыватель фар, блок управления кузовом, система зажигания.

Блок IPDM (Интеллектуальный модуль распределения электроэнергии), расположенный в моторном отсеке

Для снятия блока IPDM отщелкиваем защелки, преподнимаем и переворачиваем корпус блока на проводах. При необходимости можно снять все разъемы и достать блок наружу. Разъемы имеют различную конфигурацию и перепутать их невозможно.

Далее представлено расположение и назначение предохранителей и реле.

Обозначение Сила тока Назначение (цепь защиты)
R1 Реле обогрева заднего стекла
R2 Главное реле блока управления двигателем
R3 Реле ближний свет фар
R4 Реле дальнего света
R5 Реле стартера
R6 Реле вентилятора 2 системы охлаждения двигателя
R7 Реле вентилятора 1 системы охлаждения двигателя
R8 Реле вентилятора 3 системы охлаждения двигателя
R9 Реле зажигания
1
2
3 10 Правая фара, дальний свет
4 10
Левая фара, дальний свет
5
6 10 Задние фонари
7
8 30 Стеклоочиститель
9 15 Левая фара, ближний свет
10 15 Правая фара, ближний свет
11 10 Компрессор кондиционера
12
13
14
15 20 Обогрев заднего стекла
16
17 20 Топливный насос
18 10 Блок управления автоматической коробкой переключения передач
19 10 Блок управления ABS
20 10 Лампы заднего хода
21 15 Дополнительное оборудование
22 20 Блок управления двигателем
23 10 Нагреватель датчика концентрации кислорода в отработавших газах (лямбда-зонд)
24 10 Система впрыска топлива
25 15 Передние противотуманные фары

Монтажный блок около аккумуляторной батареи

Далее представлено расположение и назначение предохранителей и реле.

Обозначение Сила тока Назначение (цепь защиты)
R1 Реле звукового сигнала
1 10 Иммобилайзер
2 10 Обогрев сидений
3 10 Цепь возбуждения генератора
4 10 Звуковой сигнал
5 60/30/30 Блок управления усилителем рулевого управления / омыватель головных фар / система ABS
6 50 Электрические стеклоподъемники
7
8
9
10 15 Аудиосистема
11 40/40/40 Замок зажигания / блок управления электрооборудованием кузова / система ABS
12

Блок дополнительных реле

В блоке дополнительных реле расположено реле включения омывателя головных фар.

Монтажный блок в салоне автомобиля

Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля представлены ниже.

Обозначение Сила тока Назначение (цепь защиты)
R1 Реле обогрева заднего стекла элетровентилятора отопителя
R2 Реле дополнительного оборудования
R3 Реле (не установлено)
R4 Реле обогрева наружних зеркал
R5 Реле иммобилайзера
1 10 Система пассивной безопасности (подушки безопасности, SRS)
2 10 Дополнительное оборудование салона
3 10 Комбинация приборов
4 15 Насос стеклоомывателя
5 10 Обогрев наружных зеркал
6 10 Электропривод зеркал, аудиосистема
7 10 Стоп-сигналы
8 10 Освещение салона
9 10 Блок управления электрооборудованием кузова
10
11 10 Лампа габаритного огня правого заднего фонаря (не установлен)
12 10 Лампа габаритного огня левого заднего фонаря (не установлен)
13 10 Комбинация приборов
14 10 Дополнительное оборудование салона
15 15 Электродвигатель системы охлаждения двигателя
16 10 Система отопления, кондиционирования и вентиляции салона
17 15 Электродвигатель системы охлаждения двигателя
18
19 15 Розетка для подключения дополнительного оборудования
20

Источник: http://iva-soft. ru/base/Nissan/Fuses_and_relays_box/Tiida_fuses_and_relays_box.php

Предохранители и реле Nissan Tiida

  • Рассмотрены автомобили Nissan Tiida, Nissan Tiida Latio (хэтчбек, седан) 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.
  • Блок предохранителей и реле в моторном отсеке.
  • Где находится.

Под капотом расположено два блока предохранителей, см. изображение ниже.

для доступа к первому блоку предохранителей необходимо отжать фиксаторы и перевернуть блок.

Блоки предохранителей могут отличаться в зависимости от комплектации. Может Вам поможет статья предохранители ниссан нот. (блоки предохранителей у tiida и note схожи, различия в цвете предохранителей)

  1. Схема расположения предохранителей и реле в блоке №1.
  2. Расшифровка.
Номер Сила, А Наименование Цвет Защищаемая
1 20 RRDEF Желтый Обогрев стекла двери задка
2 Резерв
3 20 EGI Желтый Блок управлением двигателем
4 Резерв
5 30 FR WIPER Зеленый Стеклоомыватель ветрового окна
6 Резерв
7 10 А/С CLUTCH Красный Электромагнитная муфта компрессора кондиционера
8 10 POS LAMPS Красный Лампы освещения номерного знака
9 15 FR FOG LAMP Синий Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10 15 H/LAMP LO LH Синий Лампа ближнего света левой блок-фары
11 15 НДАМР LO RH Синий Лампа ближнего света правой блок-фары
12 10 H/LAMP HI RH Красный Лампа дальнего света правой блок-фары
13 10 H/LAMP HI LH Красный Лампа дальнего света левой блок-фары
14 Резерв
15 Резерв
16 10 02 SENS IGN Красный Датчики концентрации кислорода в отработавших газах
17 10 INJECTOR IGN Красный Система впрыска
18 Резерв
19 15 Fuel PUMP Синий Топливный модуль
20 10 A/T ECU IGN Красный Датчик АКПП
21 10 ABS ECU IGN Красный ABS
22 10 REV LAMP IGN Красный Выключатель света заднего хода
23 Резерв
24 15 ETC Синий Дополнительное оборудование
R1 Реле
R2 Реле
R3 Реле
R4 Реле

Блок предохранителей №2 под капотом ниссан тиида.

Для доступа к предохранителя отожмите фиксатор и снимите крышку блока.

  • Схема расположения предохранителей и реле.
  • Назначение.
Номер Сила тока, А Наименование Цветпредохранителя, плавкой вставки Защищаемая цепь
1 10 KEY LESS2 Красный Иммобилизатор
2 10 H/SEAT Красный Обогрев сидений
3 10 ALTS Красный Генератор
4 10 HORN Красный Звуковой сигнал
5 60.30.30 ESP. H/LAMP. ABS Желтый Блок управления электроусилителем рулевого управления, стеклоомыватегь фар, система ABS
6 50 RAD FAN Красный Электропривод стеклоподъемников
7 Резерв
8 15 DIESEL Синий Система влрысе дизельного двигателя
9 10 DTRL Синий Дроссельный узел
10 15 AUDIO Синий Головное устройство аудиосистем
11 40/40/40 IGN SW. P/WDW BCM.ABS Зеленый Система ABS. блок управления элек­трооборудованием кузова, система зажигания
12 Резерв
R1 Реле звукового сигнала
  1. Блок предохранителей и реле в салоне Nissan Tiida.
  2. Расположен под панелью приборов.
  3. Для доступа к элементам блока подденьте пальцем крышку и снимите ее.

  • Схема расположения.
  • Расшифровка.

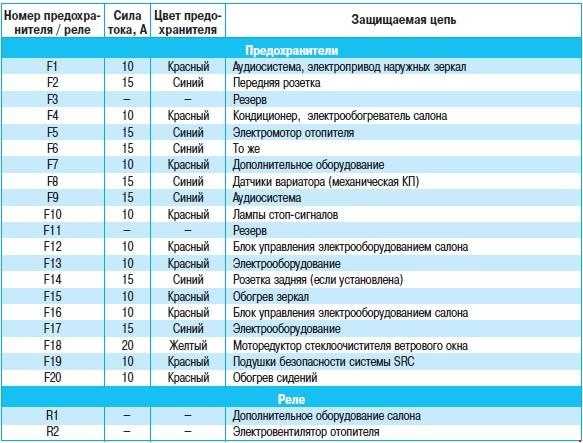

Номер Сила Наименование Цвет Защищаемая цепь
1 10 AIR BAG IGN Красный Система пассивной безопасности
2 10 ELEC PARTS Красный Дополнительное оборудование салона
3 10 METER Красный Комбинация приборов
4 15 WASHER MOTOR Синий Насос стеклоомывателя
5 10 HEATER MIRROR Красный Обогрев наружных зеркал
6 10 MIRROR & AUDIO Красный Электропривод зеркал, головное устройство аудиосистемы
7 10 STOP LAMP Красный Стоп-сиг юлы
8 10 ROOM LAMP Красный Освещение салона
9 10 BCM Красный Блох управления электрооборудованием кузова
10 Резерв
11 10 TAIL LAMP RH Красный Лампа габаритного огня правого заднего фонаря
12 10 TAIL LAMP LH Красный Лампа габаритного огня левого заднею фонаря
13 10 METER Красный Комбинация приборов
14 10 ELEC FARTS Красный Дополнительное оборудование салона
15 15 BLOWER MOTOR Синий Электродвигатель вентилятора системы охлаждения двигателя
16 10 AJRCON Красный Система отопления, кондиционирования и вентиляции
17 15 BLOWER MOTOR Синий Электродвигатель вентилятора системы охлаждения двигателя
18 Резерв
19 15 POWER SOCKET Синий Предохранитель прикуривателя nissan tiida.  Розетка для подключения дополнительного оборудования
20 Резерв
R1 Синий Электровентилятор отопителя
R2 Синий Дополнительное оборудование
R3 Коричневый Реле
R4 Зеленый Обогрев наружных зеркал
R5 Синий Иммобилизатор

Источник: http://avtoblokrele.ru/nissan/predohraniteli-i-rele-nissan-tiida.html

Nissan Tiida. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК, РЕЛЕ И ИХ ЗАМЕНА

Tiida

admin

Компания из Японии сумела зарекомендовать себя как производителя, делающего функциональные и современные машины. Ничего удивительного в данном явлении нет, ведь машина — это механизм, которому свойственно ломаться.

Проблема, побудившая выход из строя какого-либо прибора, может появиться в совершенно любом узле элетроцепи. Однако в большинстве случаев виной неисправности электрооснащения является поломанный блок предохранителей или отдельные его элементы.

Устройство блока и причины поломки Из школьного курса физики каждому человеку знакома опасность электроцепей в тех случаях, когда в них случается некая неисправность.

Осуществление стабильно безопасного функционирования электроцепей для водителя и пассажиров обеспечивают основные защитные элементы, объединённые в один или несколько блоков: Предохранитель — это небольшая деталь, используемая в сложной структуре практически каждой электрической цепи современных автомобилей.

Данные элементы представляют собой плавкие материалы, способные проводить ток, но только в определённом силовом промежутке. В первую очередь такая конструкция плавкого предохранителя ПП необходима для того, чтобы при превышении максимально допустимого значения силы тока в цепи она была обесточена.

Дело в том, что каждый защитный элемент имеет меньший порог силы тока, при котором выходит из строя, нежели проводка или сам электрический прибор.

Таким образом, при появлении проблемы в функционировании цепи ПП перегорает и обесточивает всю систему определённого устройства оно, естественно, перестаёт работать.

Подобная организация помогает предотвратить воспламенение проводки и ряд других неприятных проблем. Реле — это элементы более масштабной защиты, активизирующиеся во время кратковременных и сильных превышениях силы тока в электросистеме Ниссан.

Такая специфичность и важность блока предохранителей БП делает обязательным для автовладельца систематичные мероприятия по проверке состояния узла.

Выйти из строя отдельный ПП, реле или весь блок целиком могут по ряду причин, основными из них являются: Все потенциальные причины плавления предохранителя или выхода из строя другого узла блока необходимо изучить как можно лучше.

Важно понимать, что, только устранив побочные поломки, можно добиться стабильного функционирования блока и приборов в вашей модели Ниссан. Стоит отметить, что общий принцип расположения приборов схож у всех автомобилей японской марки.

Лишь в редких случаях определённый блок предохранителей будет находиться в месте, отличном от представленных ниже. Основной блок предохранителей, как правило, находится в салоне автомобиля. Располагается он под левой частью приборной панели, находящейся напротив водительского сиденья. Два дополнительных, но не менее важных блока расположились под капотом в моторном отсеке.

Первый прибор в большинстве случаев находится в непосредственной близости с аккумуляторной батареей, а второй в зоне около правого крыла машины.

Как правило, один из БП содержит только предохранители, а другой только реле. Определив по схемам расположения ПП в блоке, какой именно прибор вам нужен читайте ниже , можно начинать ремонтные мероприятия.

Все манипуляции по замене предохранителей и их проверке важно проводить с соблюдением ряда рекомендаций: Перед началом ремонта обесточьте всю электросистему автомобиля.

Это делается путём глушения мотора, выключения зажигания и отсоединения клемм аккумулятора.

При демонтаже определённых деталей необходимо быть очень осторожным. Особенно это актуально для пластиковых элементов в салоне, так как их можно легко повредить. Замену предохранителей и реле можно осуществлять только на полностью идентичные им детали. Они должны совпадать по номиналу силы тока и маркировки модели блока.

После завершения всех ремонтных мероприятий обязательно верните автомобиль в первоначальное состояние. Нередко случается так, что замена предохранителя или реле дала результат не на долгий времени.

Такой исход событий показывает наличие проблемы в каком-либо другом узле конкретной электроцепи. Для того чтобы добиться нормального функционирования блока предохранителей, необходимо сначала устранить подобные неисправности.

Схемы Все мероприятия по замене ПП в блоке проводятся строго с соблюдением правильного расположения всех отдельных элементов.

Определить место, где должен стоят тот или иной предохранитель, можно по специальным схемам.

Как правило, они в обязательном порядке располагаются на корпусе или крышке блока предохранителей, а также в техническом паспорте, приложенном к автомобилю при покупке.

Стоит понимать, что в зависимости от модели Ниссан и её оснащения электрическими приборами количество и расположение предохранителей отличается.

Ниже в качестве примера собраны схемы БП наиболее популярных в России автомобилей от японского производителя. Блок предохранителей Ниссан Кашкай:

Источник: https://iaarus.ru/nissan/tiida/nissan-tiida-raspolozhenie-predoxranitelej-plavkix.html

Где находятся предохранители в Ниссан Тиида

Ниссан тиида — предохранители и реле

Если быть точным, то там их сразу 2, и находятся они в правой части если смотреть спереди автомобиля. Чтобы открыть первый блок расположен ближе к двигателюнеобходимо, в первую очередь, отщелкнуть специальные фиксаторы, а потом перевернуть сам блок предохранителей.

Внутри там насчитывается 24 предохранителя синего, красного, желтого и зеленого цветов, а также 4 реле, обозначенные как R1, R2, R3 и R4. Стоит отметить, что реле Ниссан Тиида могут отличаться формой и расположением в блоке.

Чтобы увидеть расположение предохранителей во втором блоке, достаточно отжать фиксаторы и снять защитную крышку. Там насчитывается 12 предохранителей и 1 реле.

Пинцетом извлекаем, на его место устанавливаем новый. Рекомендации по техническому обслуживанию предохранителей Nissan Тиида С10 — С13 После езды по лужам, под дождем проверьте монтажный блок на наличие влаги.

Просушите, продуйте потоком сжатого воздуха по мере необходимости.

Не допускайте скопление конденсата в пластиковом корпусе; Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах; Не устанавливайте модули защиты с повышенным или пониженным амперажом. Что приведет к снижению функциональности оборудования, механизмов, агрегатов; Целостность предохранителей проверяйте специальным оборудованием — мультиметром.

При необходимости обращайтесь за помощью к специалистам СТО. Средний ресурс эксплуатации предохранителей, реле — коммутаторов на Ниссан Тиида С10 — 13 60 тыс. Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Подробнее по ссылке.

Абсолютно легально статья

Источник: https://nkscooters.ru/nissan/gde-naxodyatsya-predoxraniteli-v-nissan-tiida.html

Предохранители Ниссан Тиида, 2004 — 2014

30.08.2019

Цепи питания автомобиля защищены предохранителями и реле. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.

Рассмотрены схемы моделей Ниссан Тиида (C11) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска с бензиновыми двигателями 1. 6 л. (110 л.с.) и 1.8 л. (126 л.с.).

В моторном отсеке


В подкапотном пространстве монтажные блоки, находятся слева и спереди от аккумуляторной батареи и на ее плюсовой клемме.

Пример доступа.

Описание основного моторного блока предохранителей — слева от АКБ (Вариант 1)

Общий вид.

Схема.
Расшифровка Ток, А
43 Передняя фара дальнего света — правая 10
44 Передняя фара дальнего света — левая 10
45 Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар 10
46 Освещение парковки, Подсветка переключателей под. сидений, открытия дверей 10
48 Мотор стеклоочистителя лобового стекла 20
49 Передняя фара ближнего света — левая 15
50 Передняя фара ближнего света — правая 15
51 Компрессор кондиционера 10
55 Обогреватель заднего стекла 15
56 Обогреватель заднего стекла 15
57 Бензонасос (CH) 15
58 Питание систем автоматической трансмиссии (AT) 10
59 Блок управления ABS 10
60 Дополнительная электрика 10
61 На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH) 20
62 На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM ©, клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC 20
63 Кислородные датчики 10
64 Катушки инжекторов, система впрыска 10
65 Передние противотуманные фары 20
R1 Реле обогрева заднего стекла
R2 Главное реле блока управления двигателем
R3 Реле ближний свет фар
R4 Реле дальнего света
R5 Реле стартера
R6 Реле вентилятора 2 системы охлаждения двигателя
R7 Реле вентилятора 1 системы охлаждения двигателя
R8 Реле вентилятора 3 системы охлаждения двигателя
R9 Реле зажигания
Схема предохранителей основного моторного блока слева от АКБ (Вариант 2)
Расшифровка Ток, А
1 Обогрев стекла двери задка 20
2 Резервный
3 Блок управлением двигателем 20
4 Резервный
5 Стеклоомыватель ветрового окна 30
6 Резервный
7 Электромагнитная муфта компрессора кондиционера 10
8 Лампы освещения номерного знака 10
9 Противотуманные фары (в вариантном
исполнении)
15
10 Лампа ближнего света левой фары 15
11 Лампа ближнего света правой фары 15
12 Лампа дальнего света правой фары 10
13 Лампа дальнего света левой фары 10
14 Резервные
15
16 Датчики концентрации кислорода в отработавших газах 10
17 Система впрыска 10
18 Резерв
19 предохранитель бензонасоса 15
20 Датчики АКПП 10
21 ABS / система АБС 10
22 Выключатель света заднего хода 10
23 Нет
24 Дополнительное оборудование 15
R1 Реле
R2
R3
R4
Схема предохранителей в дополнительном блоке спереди от аккумулятора
Описание Ток, А
1 Иммобилизатор 10
2 Обогрев сидений 10
3 Генератор 10
4 Звуковой сигнал 10
5 Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS 60
30
30
6 Электропривод стеклоподъемников 50
7 Резерв
8 Система впрыска дизельного двигателя 15
9 Дроссельный узел 10
10 Головное устройство аудиосистемы 15
11 Система ABS, блок управления электрооборудованием кузова, система зажигания 40
40
40
12 Резерв
R1 Реле звукового сигнала
Плавкие вставки на «+» клемме аккумулятора
Расшифровка Ток, А
1 Блок управления электроусилителем руля, стеклоомыватель фар, система ABS 120
2 Блок управления двигателем, реле дроссельного узла, реле электростеклоподъемников 60
3 Лампы ближнего и дальнего света блок-фар 80
4 Иммобилизатор, обогрев сидений, генератор, звуковой сигнал 80
5 Система АБС/ABS, блок управления электрооборудованием кузова, система зажигания, блок управления электроусилителем рулевого управления, стекло- омыватель фар 100

В салоне


Монтажный блок находится с водительской стороны, за защитной крышкой.

Схема предохранителей в салонном блоке Тиида (вариант 1)
Расшифровка Ток, А
1 Система пассивной безопасности 10
2 Дополнительное оборудование салона 10
3 Комбинация приборов 10
4 Насос стеклоомывателя 15
5 Обогрев наружных зеркал 10
6 Электропривод зеркал, головное устройство аудиосистемы 10
7 Стоп-сигналы 10
8 Освещение салона 10
9 Блок управления электрооборудованием кузова 10
10 Резерв
11 Лампа габаритного огня правого заднего фонаря 10
12 Лампа габаритного огня левого заднего фонаря 10
13 Комбинация приборов 10
14 Дополнительное оборудование салона 10
15 Электродвигатель вентилятора системы охлаждения двигателя 15
16 Система отопления, кондиционирования и вентиляции 10
17 Электродвигатель вентилятора системы охлаждения двигателя 15
18 Резерв
19 Розетка для подключения дополнительного оборудования, предохранитель прикуривателя тиида 15
20 Резерв
Реле
R1 Электровентилятор отопителя
R2 Дополнительное оборудование
R3 Реле
R4 Обогрев наружных зеркал
R5 Иммобилизатор
Схема салонного блока предохранителей (вариант 2)
Описание Ток, А
1 Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем) 10
2 Обогреватель заднего стекла и боковых зеркал 10
3 Мотор омывателя переднего и заднего стекла 15
4 Приборная панель 10
5 Электроника 10
6 Модуль подушек безопасности 10
7 Электроника 10
8
9 Освещение салона и багажника 10
10
11
12 Стоп-лампы 10
13 Passive Entry (Для систем с Чип-ключом) 10
14 Электроника 10
15 Розетка — прикуриватель 15
16 Подогрев сидений 10
17 Розетка — консоль, багажник 15
18 Вентилятор отопителя / кондиционера 15
19 Кондиционер 10
20 Вентилятор отопителя / кондиционера 15

Материалы по теме

Схема блока предохранителей Nissan Tiida и реле с назначением и расположением

Nissan Tiida — компактный автомобиль С-сегмента. Первое поколение C11 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. Второе поколение C12 выпускалось в 2011, 2012, 2013 и 2014 годах. С 2015 по настоящее время третье поколение Продается C13 . В данной статье будет предложена информация о блоках предохранителей и реле в Nissan Tiida с фотографиями, схемами и обозначением назначения их элементов. Также отметим предохранитель, отвечающий за прикуриватель.

Проверьте назначение предохранителей по схемам на обратной стороне защитной крышки.

Contents

  • 1 Passenger compartment
    • 1.1 Type 1
    • 1.2 Type 2
  • 2 Engine compartment
    • 2.1 Mounting box
      • 2.1.1 Type 1
      • 2.1.2 Type 2
    • 2.2 Дополнительный блок предохранителей
    • 2.3 Дополнительный блок реле
    • 2.4 Предохранители на клемме аккумулятора

Салон

Находится в приборной панели за защитной крышкой со стороны водителя.

Тип 1

Фотография

Назначение

1 10A Пассивная система безопасности
2 10A. Дополнительное оборудование
2 10A. Дополнительное оборудование
2 10A. Дополнительное оборудование для интерьера
10A.
4 15A Насос стеклоомывателя
5 10A Heated exterior mirrors
6 10A Power mirrors, audio head unit
7 10A Stop lights
8 10A Interior lighting
9 10A Блок управления кузовным оборудованием
10 Резерв
11 10A Лампа габаритного огня, правый задний фонарь
20063 10a боковой лампочки, левый задний свет
13 10a приборной кластер
14 10A Дополнительное внутреннее оборудование
15 15A Engine Faniting Motoring Motoring Motoring Motoring Engine Motoring Engine Motoring Motoring Motoring Engine Motoring Motoring Enginening. Система отопления, кондиционирования и вентиляции
17 15A Двигатель вентилятора охлаждения двигателя
18 Резерв
19 15А Розетка для подключения дополнительного оборудования ( прикуриватель )
20 Резерв

За прикуриватель отвечает предохранитель №19 на 15А.

Реле

  • R1 – Электровентилятор отопителя
  • R2 – Дополнительное оборудование
  • R3 – Реле (нет данных)
  • R4 – Обогрев наружных зеркал
  • 5
  • Иммобилайзер0050 Тип 2

    Схема

    Обозначение

    1. 10А Аудиосистема, привод зеркал Audio-Acc, блок питания моторов поворотных зеркал, блок питания NATS (с чип-ключом)
    2. 15А Двигатель омывателя переднего и заднего стекла
    3. 10А Панель приборов
    4. 10А Электроника
    5. 10А Модуль подушки безопасности
    6. 10А Электроника
    7. Освещение салона и багажника 19А0022
    8. 10A Стоп -лампы
    9. 10A Пассивное вход (для систем чипа)
    10. 10A Электроника
    11. 15A сокета — Cigarette Ligher
    12. 10A SEATS
    13. 15A SOCKERELE
    14. 10A. / вентилятор кондиционера
    15. 10А Кондиционер
    16. 15А Вентилятор отопителя / кондиционера

    За прикуриватель предохранители 15 и 17 отвечают на 15А.

    Моторный отсек

    В моторном отсеке рядом с аккумуляторной батареей находятся 2 блока предохранителей и реле, один дополнительный блок реле и мощные предохранители на плюсовой клемме аккумулятора.

    Монтаж

    Тип
    1

    Диаграмма

    1
    1 20A. Огромное стекло. блок
    4 Reserve
    5 30A Windshield washer
    6 Reserve
    7 10A A / C Compressor Electromagnetic Clutch
    8 10A License plate lamps
    9 15A Предохранитель противотуманных фар Nissan Tiida (дополнительно)
    10 15A Лампа ближнего света, левая фара
    64 640063 15A Low beam lamp, right headlamp 6 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9

    64

    12 10A High beam lamp, right headlamp
    13 10A High beam lamp, left headlamp
    14 Reserve
    15 Резерв
    16 10А Датчики концентрации кислорода в выхлопных газах
    17 10 Система впрыска
    19 15A Fuel module
    20 10A Automatic transmission sensor
    21 10А ABS
    22 10A Reversing light switch
    23 Reserve
    24 15A Дополнительное оборудование
    R1 Реле обогрева заднего стекла
    R2 Реле вентилятора системы охлаждения
    R3 Cooling fan relay
    R4 Ignition system relay
    Type 2

    Diagram

    Designation

    • 43 (10A) Front high beam headlamp, right
    • 44 (10А) Фара дальнего света передняя, ​​левая
    • 45 (10А) Кондиционер, штатная музыкальная подсветка и правые габариты, подсветка, электродвигатели корректора фар
    • 46 (10А) Стояночное освещение, выключатели освещения под. сиденья, открывание дверей
    • 48 (20A) Электродвигатель стеклоочистителя
    • 49 (15A) Левая фара ближнего света
    • 50 (15A) Передняя фара ближнего света, правая
    • 51 (10A) Компрессор кондиционера
    • 55 (15A) Обогрев заднего стекла2
    • 56 (15А) Обогрев заднего стекла
    • 57 (15А) Бензонасос (СН)
    • 58 (10А) Блок питания систем АКПП (АТ)
    • 59 (10А) Блок управления АБС
    • 60 (10А) Доп. электрический
    • 61 (20A) К клемме B + IPDM, двигатель дроссельной заслонки и реле (для CH)
    • 62 (20А) К клемме В+ИПДМ, к клеммам ECM/PW и BATT блока ECM©, клемма питания катушек зажигания, ДПКВ, ДПРВ, клапана адсорбера EVAP, клапана IVTC
    • 63 (10А ) Датчики кислорода
    • 64 (10А) Катушки форсунок, система впрыска
    • 65 (20А) Передние противотуманные фары
    • R1 – Реле обогрева заднего стекла
    • R2 – Главное реле блока управления двигателем
    • R3 – Реле ближнего света фар
    • R4 — Реле дальнего света
    • R5 — Реле стартера
    • R6 — Реле вентилятора 2 системы охлаждения двигателя
    • R7 — Реле вентилятора 1 системы охлаждения двигателя
    • R8 — Реле вентилятора 3 системы охлаждения двигателя
    • R9 — Зажигание Реле

    Дополнительная коробка предохранителя

    Диаграмма

    Назначение

    9007 9006 2 9007 9006 2
    1 . 0062 3 10A Генератор
    4 10A Buzzer
    5 60/30 / 30A. Драйвные стеклянные подъемники
    7 Резерв
    8 15A Система впрыска дизельного топлива
    10A Сборка 10A Сборка 10A.0063 10 15А Головное устройство аудиосистем
    11 40/40/40А Система АБС. Блок управления электрооборудованием кузова, система зажигания
    12 Резерв
    R1 Реле звукового сигнала

    Дополнительный блок реле с правой стороны

    Возможна установка 2-х реле, например стеклоочистителя и дневного света. В зависимости от конфигурации они могут быть пустыми.

    Предохранители на клемме аккумулятора

    Схема

    Обозначение

    1. 120A Блок управления электроусилителем руля, омыватель фар, система ABS фары дальнего света
    2. 80A Иммобилайзер, обогрев сидений, генератор, звуковой сигнал
    3. 100A Система ABS, блок управления кузовом, система зажигания, блок управления усилителем руля, омыватель фар

    Электрические схемы блоков предохранителей третьего поколения C13 отличаются от представленных.  Они очень похожи на Nissan Note 2-го поколения.

    На нашем YouTube-канале мы также разместили видео. Смотрите и подписывайтесь.

    Данный материал требует дополнения, поэтому будем рады, если вы поделитесь информацией с описанием коробок в последнем поколении Nissan Tiida.

    Схема блока предохранителей Nissan Tiida (C11/C12), 2004 г.

    18.01.2021

    Nissan Tiida — компактный автомобиль С-сегмента. Первое поколение С11 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. Второе поколение С12 выпускалось в 2011, 2012, 2013 и 2014 годах. С 2015 года по настоящее время в продаже находится третье поколение С13. В связи с низким спросом на эту модель официальные продажи в России приостановлены. В данной статье будет предложена информация о блоках предохранителей и реле в Nissan Tiida с фотографиями, схемами и описанием назначения их элементов. Также отметим предохранитель, отвечающий за прикуриватель.

    Проверьте назначение предохранителей по схемам на обратной стороне защитной крышки.

    В салоне


    Блок предохранителей, расположенный в приборной панели за защитной крышкой со стороны водителя.

    Схема (тип 1)
    Легенда
    1 10A Пассивная система безопасности
    2 10A Дополнительное внутреннее оборудование
    3 10А Комбинация приборов
    4 15A Насос стеклоомывателя
    5 10A Обогрев наружных зеркал
    6 10A Электропривод зеркал, головное аудиоустройство
    7 10A Стоп-сигналы
    8 10A Внутреннее освещение
    9 10А ЭБУ кузова
    10 Резерв
    11 10A Лампа габаритного огня правого заднего фонаря
    12 10A Лампа габаритного огня, левый задний фонарь
    13 10А Комбинация приборов
    14 10A Дополнительное внутреннее оборудование
    15 15A Двигатель вентилятора охлаждения двигателя
    16 10А Система отопления, кондиционирования и вентиляции
    17 15A Двигатель вентилятора охлаждения двигателя
    18 Резерв
    19 15А Розетка для подключения дополнительного оборудования (прикуривателя)
    20 Резерв
    Р1 Вентилятор отопителя
    Р2 Дополнительное оборудование
    Р3 Реле (нет данных)
    Р4 Наружные зеркала с подогревом
    Р5 R5 — Иммобилайзер
    Схема (тип 2)
    Описание
    1 10A Аудиосистема, привод зеркал Audio-Acc, блок питания моторов поворотных зеркал, блок питания NATS (с чип-ключом)
    2 10A Обогрев заднего стекла и боковых зеркал
    3 15А Электродвигатель омывателя переднего и заднего стекла
    4 10А Панель приборов
    5 Электроника 10А
    6 10А Модуль подушки безопасности
    7 Электроника 10А
    8
    9 10A Освещение салона и багажника
    10
    11
    12 10А стоп-сигналы
    13 10A Пассивный ввод (для систем с чип-ключом)
    14 Электроника 10А
    15 Розетка 15А — прикуриватель
    16 10A Подогрев сидений
    17 Розетка 15А — консоль, багажник
    18 15А Вентилятор отопителя/кондиционера
    19 10А Кондиционер
    20 15А Вентилятор отопителя/кондиционера

    Под капотом

    В моторном отсеке рядом с аккумулятором находятся 2 блока предохранителей и реле, один дополнительный блок реле и мощные предохранители на плюсовой клемме аккумулятора.

    Основная коробка
    Диаграмма (тип 1)
    Описание
    1 20A Обогрев стекла задней двери
    2 Резерв
    3 20А Блок управления двигателем
    4 Резерв
    5 30A Омыватель ветрового стекла
    6 Резерв
    7 10A Электромагнитная муфта компрессора кондиционера
    8 10А Освещение номерного знака
    9 15A Предохранитель противотуманных фар Nissan Tiida (дополнительно)
    10 15A Лампа ближнего света, левая фара
    11 15А Лампа ближнего света, правая фара
    12 10A Лампа дальнего света, правая фара
    13 10A Лампа дальнего света, левая фара
    14 Резерв
    15 Резерв
    16 10A Датчики концентрации кислорода в выхлопных газах
    17 10 Система впрыска
    18 Резерв
    19 15А Топливный модуль
    20 10А Датчик АКПП
    21 10А АБС
    22 10А Выключатель света заднего хода
    23 Резерв
    24 15A Дополнительное оборудование
    Р1 Реле обогрева заднего стекла
    Р2 Реле вентилятора системы охлаждения
    Р3 Реле вентилятора системы охлаждения
    Р4 Реле системы зажигания
    Схема (тип 2)
    Легенда
    43 (10А) Фара дальнего света передняя правая
    44 (10А) Фара дальнего света передняя левая
    45 (10А) Кондиционер, штатная музыка, фары и правые габариты, фары, электродвигатели корректора фар
    46 46 (10A) Стояночное освещение, выключатели освещения под. сиденья, открывание дверей
    48 48 (20А) Электродвигатель стеклоочистителя
    49 49 (15А) Левая фара ближнего света
    50 50 (15А) Фара ближнего света правая
    51 51 (10А) Компрессор кондиционера
    55 55 (15А) Обогрев заднего стекла
    56 56 (15А) Обогрев заднего стекла
    57 57 (15А) Бензонасос (СН)
    58 58 (10А) Блок питания систем АКПП (АТ)
    59 59 (10А) Блок управления АБС
    60 60 (10А) Дополнительный электрический
    61 61 (20A) К клемме B + IPDM, двигатель дроссельной заслонки и реле (для CH)
    62 62 (20А) К клемме B+IPDM, к клеммам ECM/PW и BATT ECM ©, клемма питания катушек зажигания, ДПКВ, ДПРВ, клапана адсорбера EVAP, клапана IVTC
    63 63 (10A) Датчики кислорода
    64 64 (10A) Катушки форсунок, система впрыска
    65 65 (20А) Передние противотуманные фары
    Р1 Реле обогревателя заднего стекла
    Р2 Главное реле блока управления двигателем
    Р3 Реле ближнего света фар
    Р4 Реле дальнего света
    Р5 Реле стартера
    Р6 Реле вентилятора 2 системы охлаждения двигателя
    Р7 Реле вентилятора 1 системы охлаждения двигателя
    Р8 Реле вентилятора 3 системы охлаждения двигателя
    Р9 Реле зажигания
    Дополнительный блок предохранителей — схема
    1 Иммобилайзер 10А
    2 10A Подогрев сидений
    3 Генератор 10 А
    4 Зуммер 10 А
    5 60/30/30А Блок управления электроусилителя руля, омывателя фар, системы АБС
    6 50A Стеклоподъемники с электроприводом
    7 Резерв
    8 15A Система впрыска дизельного топлива
    9 10A Дроссель в сборе
    10 15А Головное устройство аудиосистем
    11 40/40/40А Система АБС. Блок управления электрооборудованием кузова, система зажигания
    12 Резерв
    Р1 Реле звукового сигнала
    Дополнительный блок реле


    Расположен с правой стороны. Можно установить 2 реле, например стеклоочистителя и дневного света. В зависимости от конфигурации они могут быть пустыми.

    Предохранители на клемме аккумулятора


    1 — 120А Блок управления электроусилителем руля, омыватель фар, система ABS
    2 — 60А Блок управления двигателем, реле блока дроссельной заслонки, реле стеклоподъемников
    3 — 80А Фары ближнего и дальнего света
    4 — 80А Иммобилайзер, обогрев сидений, генератор, звуковой сигнал
    5 — 100А Система АБС, блок управления электрооборудованием кузова, система зажигания, блок управления усилителем руля, омыватель фар

    Сопутствующие материалы

    Схема блока предохранителей Nissan Versa

    Схема блока предохранителей Nissan Versa

    Схема блока предохранителей Nissan Versa

    Схема блока предохранителей и расположение для Nissan Versa 2011-2020 гг.

    В этом видео мы показываем схемы блока предохранителей пассажира и двигателя (блока распределения питания) на Nissan Versa 2011-2020 гг. Эта модель также известна как Nissan Sunny и Nissan Latio, в зависимости от того, где вы находитесь. Мы надеемся, что это видео будет полезным, спасибо за просмотр!

    Расположение/схема блока предохранителей Nissan Versa

    Блок предохранителей расположен со стороны водителя на приборной панели, за крышкой.

    Схемы предохранителей



    Engine compartment

    Assignment of the fuses in the engine compartment

    3 Задний фонарь 9
    Amp Circuit
    34 10 Фары (дальний свет)
    35 10 Фары (дальний свет)
    37 60 100669 Parking Lamps
    License Plate Lamps
    Headlamp Aiming Motor – Manual
    Daytime Light System
    38
    39 30 Front Wiper And Washer System
    40 15 Фары (ближний свет)
    41 15 Фары (ближний свет)
    42 42 0 Релейный кондиционер 6
    30064 0063 Система управления двигателями
    48 15 Реле топливного насоса.
    NVIS
    Система распределения питания
    Система навигации
    Система запуска
    50 10 Система управления тормозами
    3 51
    52 15 Реле управления дроссельной заслонкой
    53 20 ECM RELAY
    SYSTER DIEGNTENTIN
    55 10 Система управления двигателем
    Дополнительный блок предохранителей

    Назначение предохранителей в дополнительном блоке

    9007 9007 9007 — 9007 — — —
    Amp Circuit
    23
    24 10 Charging System
    Horn
    Intelligent Key System
    Vehicle Security System
    25 10 Система управления CVT
    26
    27
    27 0062 28
    29 15 Base Audio System
    29 20 HELAD AUDIO AUDIO: ARPACE AUDIO AUDIO AUDIO. BCM (модуль управления кузовным оборудованием)
    Система управления тормозами
    Система управления двигателем
    Система интеллектуального ключа/функция запуска двигателя
    NVIS
    Система распределения питания
    Стоп-сигнал
    Система звукового оповещения
    31 15 Передняя лампа FOG
    F 40 M/T: охлаждающий вентилятор, охлаждающий вентилятор. Реле низких оборотов, реле высоких оборотов вентилятора системы охлаждения
    G 40 BCM (модуль управления кузовным оборудованием)
    Система дневного света
    Передняя противотуманная фара
    Система переднего стеклоочистителя и омывателя
    Фара
    Система регулировки угла наклона фар — ручная
    Освещение
    Освещение салона
    Интеллектуальная система запуска двигателя
    NVIS, парковочные огни
    Номерной знак и задние фонари
    Система стеклоподъемников
    Система дверных замков с электроприводом
    Система дистанционного доступа без ключа
    Обогрев заднего стекла
    Система омывателя заднего стеклоочистителя
    Поворот Сигнальные и аварийные лампы
    Система безопасности автомобиля
    Система звукового оповещения
    H 40 Система запуска
    Реле зажигания (предохранители 3, 5, 6, 7)
    BCM (модуль управления корпусом)
    Интеллектуальная система ключей/запуск двигателя
    NVIS
    «18” предохранитель
    I 40
    JAILIN
    K
    L 30 Система управления тормозным0184



    Fusible Link Box

    Amp Circuit
    A 120 Generator, “D”, “E” fuses
    B 60 Реле зажигания 1 (реле высокой скорости переднего стеклоочистителя, реле высокой скорости вентилятора охлаждения, реле низкой скорости вентилятора охлаждения, реле кондиционера, предохранитель «48»), предохранители «52», «53»
    C 80 Аксессуар 1 Реле (предохранители 15, 17), реле вентилятора (предохранители 20, 21, 22), предохранители 8, 10, 11, 12
    D 100 «24», «25», «29», «30», «31», «F», «G», «H», «J», «L», Предохранители «M»
    E 80 Реле дальнего света (предохранители «34», «35»), реле ближнего света (предохранители «40», «41»), «37», «39», Предохранители «42»
    Часто задаваемые вопросы

    Где находятся предохранители в Nissan Versa?

    Блок предохранителей расположен со стороны водителя на приборной панели, за крышкой.

    Как заменить крышку блока предохранителей?

    Крышка блока предохранителей крепится двумя винтами. Выкрутить винты можно с помощью отвертки Torx T-20.

    Как получить доступ к предохранителям?

    Крышка крепится двумя винтами. Выверните винты и поднимите крышку, чтобы получить доступ к предохранителям.

    Как заменить перегоревший предохранитель?

    Сняв крышку блока предохранителей, вы можете легко получить доступ и заменить перегоревший предохранитель. Просто убедитесь, что используете правильную замену силы тока.

    Как узнать, что предохранитель перегорел?

    Выньте предохранитель из держателя. В некоторых случаях вам может понадобиться небольшая отвертка, чтобы отвинтить крышку держателя предохранителя. Смотри провод предохранителя. Если в проводе есть видимый разрыв или темное или металлическое пятно внутри стекла , это означает, что предохранитель перегорел и его необходимо заменить.

    Как заменить предохранитель в Nissan Versa?

    Снимите крышку. Найдите блок предохранителей двигателя и снимите крышку.
    Найдите неисправный предохранитель — найдите предохранитель, связанный с неисправным компонентом.
    Извлеките предохранитель. Выньте соответствующий предохранитель и проверьте, не перегорел ли он.
    Замените крышку — закрепите крышку и проверьте компонент.
    Подробнее. –

    Может ли перегоревший предохранитель разрядить автомобильный аккумулятор?

    3. Электрические сбои. Электрические сбои в вашем автомобиле и автомобильном аккумуляторе могут быть вызваны такими факторами, как неправильная установка, неисправные предохранители и неисправная проводка. Эти электрические сбои могут привести к тому, что нормальные и ожидаемые паразитные разряды автомобильного аккумулятора станут чрезмерными и разрядят аккумулятор, когда автомобиль заглохнет.

    Где находится предохранитель со стороны водителя?

    Внутренний блок предохранителей  внизу слева со стороны водителя . Чтобы снять крышку блока предохранителей, потяните ее на себя и снимите с петель. Подкапотный блок предохранителей расположен в задней части моторного отсека со стороны водителя.

    Следует ли отключать аккумулятор при замене предохранителей?

    Прежде чем приступить к работе над любым автомобильным проектом,  важно выключить двигатель и отсоединить аккумулятор, , особенно перед выполнением любых электромонтажных работ. Любая ошибка с автомобильной проводкой при подключенном аккумуляторе может привести к дальнейшему повреждению и, возможно, стать причиной неприятного удара.

    Где вторая панель предохранителей?

    Блок предохранителей в салоне находится под рулевой колонкой. Подкапотный блок предохранителей находится в моторном отсеке рядом с аккумулятором.

    Как проверить неисправность генератора?

    Сначала откройте капот и заведите машину. При работающем двигателе отсоедините отрицательный провод от аккумуляторной батареи. Если автомобиль глохнет или глохнет, генератор, скорее всего, неисправен. Это происходит из-за того, что генератор не вырабатывает достаточно электроэнергии, чтобы двигатель работал самостоятельно.0011

    Каков срок службы предохранителей в автомобиле?

    Если одна лампа работает, а другая нет, проблема не в предохранителе. Предохранителей должно хватить на годы. Если у вас возникают проблемы с частым перегоранием предохранителей на лампочках вашего автомобиля, определенно существует электрическая проблема, и вам следует немедленно проверить и диагностировать ее у профессионального механика.

    Где находится предохранитель приборной панели?

    Блок предохранителей на приборной панели обычно находится внутри автомобиля и обычно со стороны водителя. Внутри блока предохранителей (или в руководстве пользователя) должна быть схема, показывающая, на что рассчитан каждый предохранитель.

    Где находится предохранитель или реле?

    Предохранители и реле обычно указаны на внутренней стороне крышки блока питания.

    Что приводит к тому, что приборная панель не работает?

    Если подсветка приборной панели вообще не работает, причиной может быть перегоревший предохранитель. Относительно легко удалить и заменить поврежденный предохранитель; однако, если предохранитель перегорает снова, это может указывать на более серьезную электрическую проблему, которую должен устранить профессионал

    Почему приборная панель не работает?

    Если приборная панель вообще не загорается, возможно, в вашем автомобиле перегорел предохранитель. Удалите старый предохранитель и замените его, чтобы освещение снова заработало.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
