Как отрегулировать фары своими руками на ВАЗ?

Ни для кого не секрет, что от того, насколько правильно отрегулированы фары и насколько они исправны, зависит безопасность как водителя и пассажиров, так и других участников дорожного движения и пешеходов. Сегодня мы поговорим о том, как производится регулировка фар на классических моделях ВАЗ.

• Подготовка к регулировке
• Какими способами можно отрегулировать фары ВАЗ
• Регулировка фар, пошаговая инструкция
• Осуществление разметки
• Регулировка противотуманок
• Немного модернизации

Подготовка к регулировке

Чтобы видимость на ночной дороге была значительно лучше, но при этом встречные водители не слепли от яркости фар вашего автомобиля, их необходимо правильно отрегулировать. Сделать это можно как в автосервисе, так и самостоятельно у себя в гараже. На помощь вам придут знания элементарных правил по регулированию фар. Но прежде чем вам рассказать о том, как правильно отрегулировать фары на автомобилях ВАЗ, вам будут полезны знания касательно проведения подготовительных работ.

Итак, начнём:

1. Проверьте, исправен ли ваш электро- или гидрокорректор фар (наличие того либо иного зависит от комплектации). Роль корректора очень важна, а посему перед проведением регулировки обязательно убедитесь в исправности механизма.

2.Выберите максимально ровную площадку и поставьте на неё машину. Лучше убедиться в её ровности при помощи уровня. Перекос должен отсутствовать. В противном случае ни о какой правильной регулировке фар не может идти и речи. Приспособьте на расстоянии семи-восьми метров от передка автомобиля импровизированный экран, чтобы на нём можно было рисовать. Очень удобно будет, если ровная площадка окажется перед гаражными воротами, ведь на них вполне удобно рисовать, и от мела они не пострадают.

3. Автомобиль, на котором будет проводиться регулировка света фар своими руками, должен быть «в полной боевой готовности»: заправлен, шины с нормальным давлением, а на водительском сидении – либо человек со схожими параметрами с вашими, либо груз в ваш вес.

4. На импровизированном экране начертите три вертикальные линии и разметьте следующим образом: «Л» – линия, проходящая по центру левой фары, «П» – правой, «О» – линия, условно разделяющая автомобиль пополам.

5. Через центры фар проведите одну горизонтальную линию и обозначьте её «N». На 6,5 см ниже её начертите ещё одну параллельную линию и обозначьте её «Р». Вот теперь можно приступать к регулировке фар автомобиля.

Какими способами можно отрегулировать фары ВАЗ

Настройка света фар автомобилей ВАЗ проделывается одним из трёх вполне понятных способов. Вы можете обратиться к мастерам автосервиса, сделать это самостоятельно или воспользоваться специальным регулировочным оборудованием.

Многие ошибочно полагают, что корректная регулировка света автомобильных фар семейства ВАЗ своими руками невозможна. Они утверждают, что, не обладая соответствующими знаниями и определёнными навыками, можно допустить множество грубых ошибок. Но что же делать, если нет специальных инструментов и не получается воспользоваться услугами специалистов? Значит, нужно получить знания относительно того, как регулировать фары.

Специалисты выделяют три важнейших этапа этого процесса:

1. Нанесение разметки на стене или экране-щите по специальным схемам.

2. Нанесение разметки положения ламп автомобиля.

3. Проведение световой настройки фар.

Направление светового потока зависит от следующих важных составляющих:

• Давления в автомобильных покрышках.

• Исправности автомобильной подвески.

• Распределения нагрузки на подвеску.

Если же ваш автомобиль не полностью исправен, и имеет место быть хотя бы одна из перечисленных проблем, тогда велика вероятность того, что регулировка фар будет проведена не под нужным углом. Некоторые умельцы умудряются ещё больше усугублять ситуацию относительно той, что была ещё даже до начала проведения процедуры настройки.

Обязательно соблюдайте следующие требования:

• Ставьте автомобиль исключительно перед ровной стеной. От машины до стены должно быть 7-8 метров.

• Приготовьте мел или клейкую ленту для нанесения разметки.

• Старайтесь очень тщательно размечать поверхность исходя из индивидуальных параметров вашей машины. Можно использовать и универсальные значения, которые подходят к большинству легковых автомобилей.

Регулировка фар, пошаговая инструкция

Опишем данный процесс на примерах таких популярных автомобилей как ВАЗ 2110 и 2112. Последовательность действий регулировки фар следующая:

1. Закройте правую фару автомобиля материалом, который не пропускает свет.

2. Поверните корректор в первое положение.

3. Откройте капот и найдите регулировочные винты. Поверните их. При регулировке левой фары, её свет вверху должен достигать линии N, а внизу – линии Р.

4. Отрегулировав левую, закрывайте её и приступайте к правой.

• Если фары светят вниз, то их следует поднять, так как это чревато тем, что вы не успеете вовремя увидеть пешехода. Особенно, если на нём тёмная одежда, а на улице слякоть.

• Если же фары, наоборот, светят очень высоко, то водители встречных автомобилей вас точно не будут благодарить за то, что они ослеплены светом вашего автомобиля.

Поэтому, проводя самостоятельную регулировку света автомобиля, действуйте предельно аккуратно.

Осуществление разметки

Регулировка фар головного света – это очень ответственный процесс. Только не стоит пугаться. Он не настолько сложен, как это может выглядеть на первый взгляд.

1. Сначала приблизьте автомобиль к стене метра на два и отметьте на ней центр осей фарного освещения.

2. Затем отъедьте примерно на 7,5 метров.

3. Точки, которые являются центрами ваших ламп, соедините линией.

4. Затем дополните её вертикальной, которая будет проходить через центр вашего автомобиля.

5. Далее прочертите дополнительную параллельную линию той, что соединяет центры автомобильных фар. Она будет пролегать ниже на сантиметров 6-7.

Стена размечена. Переходите непосредственно к этапу настройки. Включите ближний свет. Необходим правильный пучок света. Для этого аккуратно подкрутите регулировочные винты. Они расположены под капотом с задней стороны фар. В идеале свет должен быть расположен ниже той точки на стене, которая обозначает центр ламп, находящихся в фарах. Так же несложно происходит регулировка фар ВАЗ 2110 с совмещённым светом. Если же дальний и ближний разделены, тогда и их настройку придётся делать отдельно, используя различные схемы. Следовательно, и разметка будет немного другой.

Как значительно улучшить ближний свет на отечественном ВАЗ 2110? Ближний свет будет регулироваться по описанной выше схеме. При настройке же дальнего света нужно добиться того, чтобы световой пучок попадал именно в центр разметки. Но скажем, что вручную вы не настроите дальний свет так, как это возможно со специальными приборами. Даже если вы будете очень тщательно всё делать.

Регулировка противотуманок

Как самому отрегулировать и правильно настроить противотуманные фары автомобиля ВАЗ? Вручную настройка оптимальных световых значений осуществляется путём вращения. Нужно поворачивать в двух плоскостях оптический элемент фар вашего транспортного средства. Заранее необходимо ослабить болты, которыми фары прикреплены к бамперу. Настройка противотуманок происходит очень легко, если под рукой имеется специальное оборудование. Но, если таковое отсутствует, тогда делайте так, как было рассказано выше, но за исключением некоторых нюансов.

Автомобиль от стены нужно поставить на расстоянии пять метров. После проведения соответствующей разметки, отрегулируйте противотуманки так, чтобы верхняя часть светового пятна была на сантиметр ниже того места, где на стене спроецированы центральные точки противотуманных фар.

Немного модернизации

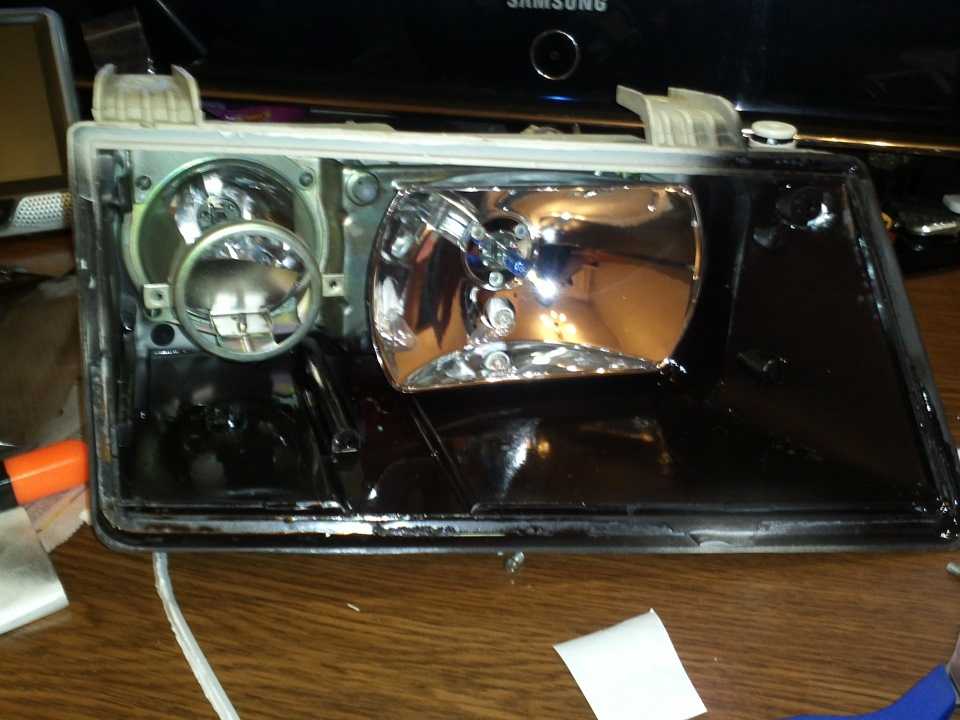

Немного самостоятельно доработав фары Киржач на ВАЗ 2110, можно их значительно улучшить, сделав их гораздо ярче. Сначала фару нужно снять, а после разобрать в следующем порядке:

1. Снимите стекло, используя фен. Им нужно разогреть герметик. После острым ножом отделите его.

2. Уберите отражающую прокладку.

3. Открутите блоки ближнего света.

Далее регулировка фар будет происходить на ваш выбор: можно сместить линзу на один сантиметр в сторону отражателя или укоротить модульное кольцо. Благодаря этому свет фар станет более широким и высоким.

почему плохо светят, как настроить, видео

Содержание

• 1 Когда нужна регулировка света фар на ВАЗ 2110
• 2 Что нужно для регулировки передних фар на ВАЗ 2110
• 3 Подготовка к регулировке фар на ВАЗ 2110
• 4 Схема регулировки фар ВАЗ 2110
• 5 Виды регулировки фар на ВАЗ 2110
  • 5. 1 Как отрегулировать свет фар на ВАЗ 2110 по высоте
  • 5.2 Как регулировать фары на ВАЗ 2110 по горизонтали
• 6 Как правильно отрегулировать фары на ВАЗ 2110
  • 6.1 Как на ВАЗ 2110 регулировать фары ближнего света
  • 6.2 Как на ВАЗ 2110 отрегулировать фары дальнего света
  • 6.3 Как отрегулировать противотуманные фары на ВАЗ 2110
• 7 Полезные советы
• 8 Заключение

Регулировка фар ВАЗ 2110 своими руками решит проблему недостаточного света в темное время суток без лишних расходов. Схема действий примерно одинаковая для всех автомобилей, но все-таки для каждой модели есть свои особенности. С настройкой фар ВАЗ 2110 легко можно справиться своими силами, большой перечень сложного инструмента не нужен.

Когда нужна регулировка света фар на ВАЗ 2110

Регулировка фар Киржач ВАЗ 2110 повышает качество освещения в темное время суток. Настройки нужно выполнить правильно, поскольку некорректные ухудшают степень видимости на дороге.

Оптику выставляют согласно схеме – малейшие нарушения угла наклона приводят к тому, что водителей других транспортных средств ослепляет рассеянный поток света. Подобные ситуации повышают риски возникновения ДТП на случай встречных разъездов.

Важно! Именно недостаточное освещение – частая причина аварий на дорогах.

Не всегда заводская настройка оптики обеспечивает оптимальную видимость, но проблему решают регулировки

Помимо недостаточного освещения на трассе, регулировку делают в следующих случаях:

• установлена новая лампа, фара или отражатель, что требует дополнительных настроек;
• монтированы новые противотуманки;
• заменены колесные диски, шины;
• произошла авария, в ходе которой был поврежден кузовной перед;
• в недавнем времени была выполнена замена, ремонт элементов подвески.

Если на ВАЗ 2110 плохо светят фары, устранить проблему можно своими силами. Главное – выполнять работы по плану, четко следуя инструкции.

Что нужно для регулировки передних фар на ВАЗ 2110

До начала обслуживания следует подготовить набор инструмента, чтобы потом не отвлекаться. Как правило, достаточно штатного набора, который постоянно присутствует в багажнике. Дополнительно может пригодиться домкрат, знак аварийной остановки.

Чтобы сменить лампы оптики или сделать регулировку, сложный набор инструмента не нужен

Подготовка к регулировке фар на ВАЗ 2110

До регулировки фар на ВАЗ 2110 своими руками желательно посмотреть видео. Наглядная инструкция поможет понять, как именно выполнять работы, даже не имея специальных навыков, знаний.

В целом порядок выполнения работ выглядит таким образом:

1. Ровно выставляют кузов, тестируют давление внутри шин – параметр должен соответствовать заданным критериям.
2. Удаляют загрязнения с оптики – пыль, масло и другие вещества. Проще всего делать это будет водой, для масла берут растворитель на органической основе.
3. Регулировочные винты смачивают проникающей жидкостью, ослабляют крепления, заново проводят тест надежности посадки оптических приборов в нишах.

Когда это будет выполнено, останется протестировать давление внутри шин. До регулировки выбирают ровную площадку и делают на стене вертикальную разметку.

Чтобы устранить проблему с недостаточным светом, нужно точно определить ее причины

Важно! Чтобы ускорить процесс обслуживания, желательно заручиться помощью второго человека.

Схема регулировки фар ВАЗ 2110

До начала регулировки фар ВАЗ 2110 Вosch нужно подъехать примерно на 2 м к стене, потом отметить центр автомобиля на ней и разместить расположение осевых частей ламп. Затем размечают расстояния от поверхности полотна дороги до определенного прибора освещения. От центра источника потока света отмечают расстояние до центральной части авто, проводят линию ниже намеченной ранее где-то на 5 см.

Нужно удалиться от стены с разметкой на 7 м. Те точки, которые отвечают центрам приборов освещения, соединяют друг с другом линиями. Эту линию останется дополнить еще тремя вертикальными отрезками. По мере завершения разметки переходят к регулировкам.

Ничего сложного в настройке ВАЗ 2110 нет, но нужно работать по схеме

Виды регулировки фар на ВАЗ 2110

Основные методы работы с оптикой:

• на стенде – самый удобный и простой, но не всегда выполнимый в условиях гаража вариант;
• с применением специального аппарата;
• вручную.

Направления регулировок – по вертикали либо по высоте.

Как отрегулировать свет фар на ВАЗ 2110 по высоте

Чтобы улучшить освещение по высоте, измеряют расстояния от центров фар и до пола. Потом делают линию на экране, отступают 50-60 мм и проводят вторую. Дополнительно создают вертикально расположенные линейные отрезки по центрам прожекторов плюс одну линию на равном удалении от них.

Регулятор направлений пучков света от фар ВАЗ 2110 устанавливают в позиции минимальной загруженности транспортного средства. Одну из ламп прикрывают листом картона, включают ближний свет. Дополнительно регулируют направления пучков света от открытых фар, поочередно меняют положения с применением крестообразной отвертки.

Хороший дальний свет в темноте во многом зависит от правильности настроек оптики по высоте

Как регулировать фары на ВАЗ 2110 по горизонтали

Отклонения пучков светового потока в горизонтальных плоскостях можно регулировать через отверстия поперечин, которые находятся около автомобильной оси, расположенной в продольном направлении. Вращение колеса винта регулировки, расположенного на корпусе фары, настраивает высоту пучка света.

Верхняя область пятна должна четко совпадать со второй линией на экране, область излома пучка – с вертикально расположенной чертой в зоне центра фары. Аналогично настраивают положение пятен на второй фаре.

Как правильно отрегулировать фары на ВАЗ 2110

Для настройки работы оптики в ВАЗ 2110 используют стандартные схемы. Они подробно расписаны в руководстве по эксплуатации автомобиля. Универсальный порядок действий всегда предполагает создание вертикально расположенных на поверхностях стен разметок.

Как на ВАЗ 2110 регулировать фары ближнего света

Когда разметка будет готова, включают фары. Обязательно корректно настроить угол – в идеале данный параметр должен совпадать с линией, расположенной на стенах в горизонтальном направлении. Чтобы добиться оптимально направленного потока света, винты вращают с тыла фары в самом подкапотном пространстве.

Важно! Регулировать приборы нужно поочередно – сначала один, потом второй, прикрыв первой. Только такой подход позволяет добиваться оптимальных точных результатов.

Применять сложное оборудование, приборы не требуется – достаточно демонтировать фару и положить ее, например, на стул

Как на ВАЗ 2110 отрегулировать фары дальнего света

Дальний и ближний свет регулируют по отдельности, менять разметку на стене обязательно. Вертикальные поверхности до выполнения настройки делают гладкими и ровными, оптимальные расстояния составят 10 м.

Порядок действий:

1. Автомобиль заправляют и таким образом подготавливают к работе. Удобно будет выполнять манипуляции на вертикально расположенной площадке.
2. Чтобы зафиксировать реальные точки центров, нужно сначала обнаружить их на машине. Потом точки соединяют, между ними делают линию на 10 см ниже основной.
3. После окончания размеры автомобиль отгоняют примерно на 10 м, регулятор фиксируют на нулевой отметке.

Пучок света от главной оптики будет играть роль верхней границы нижней линии.

Как отрегулировать противотуманные фары на ВАЗ 2110

Противотуманный свет регулируют путем вращения в вертикальной и горизонтальной плоскости. В итоге получится добиться оптимального угла наклона. Предварительно следует ослабить болты креплений.

Порядок выполнения работ:

1. Выставить машину на ровную поверхность, расстояние от вертикальной оси должно быть около 5 м или немного больше. Автомобиль устанавливают так, чтобы его ось шла относительно площадки с разметкой перпендикулярно.
2. Протестировать текущие показатели давления внутри шин – желательно, чтобы они соответствовали нормам, пружины стояли на своем месте.
3. Замерять удаление от центрального участка противотуманной оптики до основания площадки.
4. Отметить горизонтально расположенную линию с учетом уровня произведенных предварительно измерений.
5. Подключить ближний свет, расставить отметки на вертикальных поверхностях, сделать центры в паре лучей.
6. Включить ближний свет, выключить противотуманки.

Верхний ограничитель пучка света должен быть ниже высоты горизонтальной площадки ориентировочно на 10 см. Оптику фиксируют в параллельной позиции по отношению к продольной автомобильной оси.

На стенах делают линии, разделяющие автомобиль на 2 половины. Дополнительно рисуют полосы на 10 см ниже, чем первая. Замеряют удаление от грунта до противотуманной фары, затем от центра авто до лампы. Место пересечения этих линий – центр для ориентировок.

Иногда в противотуманки устанавливают светодиоды, но делать это следует осторожно

Полезные советы

Регулировать головной и противотуманный свет можно по одной схеме. Настройка своими силами не столько сложная, сколько кропотливая. Но если все сделать правильно, комфорт езды в темное время суток значительно увеличится.

Для проведения самостоятельных регулировочных работ автомобиль подготавливают и устанавливают на вертикальной поверхности. Затем на стене делают корректную разметку, о которой речь шла выше. Финальный этап – настройка с использованием регулировочных винтов самой оптики.

Интересный вариант для серьезного тюнинга – ксеноновые фары

Заключение

Регулировка фар ВАЗ 2110 своими руками по высоте, горизонтали при условии соблюдения последовательности действий даст хорошие результаты. Выполнять работы нужно по схеме, предварительно сделав на стене разметку. Чтобы настроить оптику, используют винты регулировки. Отдельного внимания заслуживает тюнинг противотуманных элементов.

Прицел фар важен, и его очень легко испортить!

СОБЫТИЯ / ПЕРЕДНИЕ ФАРЫ

Вы когда-нибудь водили автомобиль, фары которого были плохо направлены, и вы почти ничего не видели? Знаете ли вы, что фары, направленные слишком низко, могут так же сильно ухудшить видимость, как и фары, направленные слишком высоко?

Если ваши фары направлены на землю, это создает ослепление на дороге, что негативно влияет на вашу способность видеть далеко вниз по дороге. Если ваши фары направлены слишком высоко, они могут светить в пространство, отражаясь ни от чего, что делает их практически бесполезными!

Правильно направить фары на самом деле сложнее, чем вы думаете — это совершенно научно! Если вы никогда не измеряли свой луч правильно, скорее всего, они не направлены правильно и не выровнены.

Недавно я посетил семинар DVN (Driving Vision News) США 2017 года в Детройте, штат Мичиган. Центральной темой были «Световые технологии будущего и стандартизация, безопасность и нормативно-правовые вопросы». Одно из представленных обсуждений было спором о том, как сложно правильно направить фары, и как это связано с нормативными требованиями.

В 9,9 % случаев фары смещаются, вызывая на 3–30 % больше ослепления, чем должны.

Хассан Кулоу из AML Systems продемонстрировал расчеты на основе данных исследований и опросов, которые доказали, что почти в 10% случаев, когда любое транспортное средство находится на дороге, фары смещаются, вызывая на 3–30% больше бликов, чем разрешено правилами прицеливания NHTSA. и рекомендации IIHS. Удивительно то, что в большинстве случаев эта ненаводка во многом связана с физически неправильно наведенным механизмом регулировки на автомобиле, а в остальное время неориентация фар происходит от:

• Багаж в багажнике
• Нагрев рассеивателя фары от включенного света
• Вес уровня топлива в бензобаке
• Проблемы с ровностью дороги
• Давление в шинах
• И, конечно же, механическое наведение корпуса фары водителем или техником



Кулоу работает в компании AML Systems, принадлежащей Johnson Electric, которая производит и поставляет новую технологию наведения фар под названием LuMEMS — автоматическое выравнивание с использованием датчиков MEMS. Они утверждают, что дальнейшее использование их интеллектуальной системы актуаторов на большем количестве транспортных средств устранит большинство, если не все проблемы, вызывающие смещение фар. Если бы мы могли решить проблемы с неправильным наведением фар, это уменьшило бы количество ночных дорожно-транспортных происшествий, усталость глаз и блики встречного водителя.





«Мы должны приспособить скорость регулирования к реальности происходящего. поскольку рынок оригинального оборудования требует светодиодов и ламп ADB, а вторичный рынок требует новых типов ламп, регулирование будет вынуждено соответствовать…» — Хасан Кулоух, руководитель сегмента инновационного освещения в AML Systems



Интересная вещь о текущем рейтинги безопасности заключаются в том, что они оценивают диаграмму направленности луча и результат наведения фары, а не что-то общее с фактической фарой. Таким образом, более дорогой автомобиль автоматически не гарантирует лучшего освещения на дороге. То же самое касается типа фары: галогенная лампа накаливания, HID, HIR или светодиодная. Если бы больше автомобилей было оснащено с завода автоматической и интуитивно понятной системой регулировки, такой как продукт LuMEMS, на дорогах было бы меньше неправильно направленных фар, и это было бы лучше для всех.

Знаете ли вы, что даже при незначительном смещении от 0,2 до 0,5 градуса правильно направленная фара может стать неправильно направленной диаграммой направленности? Нечто подобное может быть вызвано просто слишком большим количеством багажа в задней части вашего автомобиля или установкой сменных лампочек, потому что одна перегорела. Учитывая экспоненциальную степень изменения по мере удаления от передней части транспортного средства, которое вы измеряете, если ваши фары смещены всего на полградуса, ваш полезный свет дальнего действия даже на расстоянии 75 футов впереди может быть скомпрометирован и потенциально бесполезен.

Если вы не знаете, как направить фары, сначала прочтите это, а затем направьте фары! Если вы являетесь частью OEM-сообщества, занимающегося производством деталей или автомобилей, пожалуйста, сделайте нам всем одолжение и подтолкните к дальнейшей интеграции систем автоматического выравнивания фар!

Фары с герметичным светом — лучшее автомобильное освещение

по ЛУЧШЕЕ АВТОМОБИЛЬНОЕ ОСВЕЩЕНИЕ Опубликовано 22 сентября 2020 г.

Преобразование фар с герметичным лучом с линзой проектора и светодиодным ореолом.

Подробнее

Теги: HID ОСВЕЩЕНИЕ, ФАРЫ, СВЕТОДИОДНОЕ ОСВЕЩЕНИЕ, ГАЛОГЕННОЕ ОСВЕЩЕНИЕ, ОСВЕЩЕНИЕ ТЕХНОЛОГИИ

Разница между люксом и люменом: что такое яркость?

по ЛУЧШЕЕ АВТОМОБИЛЬНОЕ ОСВЕЩЕНИЕ Опубликовано 22 сентября 2020 г.

При поиске новых ламп, таких как светодиодные, каждый хочет знать: «Какая лампочка самая яркая?» Что ж, чтобы ответить на этот вопрос и по-настоящему лучше понять, что такое «яркость», нам нужно подойти к науке и определить несколько терминов. Но не беспокойтесь! Я собираюсь сделать эту статью настолько простой, насколько это возможно, чтобы охватить вашу голову. Так что оставайтесь со мной на мгновение, и вы станете профессионалом, когда дело доходит до выяснения и понимания истинной яркости.

Подробнее

Теги: HID LIGHTING, HID LIGHTING, HID LIGHTING, HALOGEN LIGHTING, LIGHT TECHNOLOGY

ВАЗ 2110 замена ближнего света своими руками. Замена Среднего Света Ваз 2110 своими руками. Как заменить ближний свет на ВАЗ 2110?

С необходимостью замены ламп на автомобиле ВАЗ 2110 сталкиваются многие автовладельцы. Со временем заводские комплектующие изнашиваются. Некоторые изначально не удовлетворяют потребности водителя. В частности, это касается ближних огней, которые вполне могут не соответствовать запросам автомобилистов по следующим причинам:

1. Быстрый сбой.
2. Слишком тусклое освещение дорожного полотна.
3. Неподходящий оттенок света (например, для езды в сложных погодных условиях отлично подходят фары с голубовато-белым свечением).

Так как водителю приходится ездить как ночью, так и днем, лампы в системе быстро приходят в негодность. Кроме того, за езду ночью без фар законодательством нашей страны предусмотрены штрафы, поэтому при недостаточном освещении необходимо срочно заменить фонарь. Кроме того, такая езда небезопасна как для вас, так и для других участников дорожного движения. Об этом далее в статье.

Содержание

• Ближний свет 2110, устройство, принцип работы
• Причины неисправностей, возможные варианты
• Предохранители 2110, где находятся, как проверить исправность предохранителей Ближний свет
• Безопасность при работе с автомобилем Электросистема освещения
• Инструменты помощники и приспособления при работах по замене ближнего света
• Как поменять лампочку дульного света (простая лампочка) пошагово
• Реле освещения проверка контактов, исправность самого реле
• Надежность соединения: в колодках фар, крепление массы проводов фар
• Как заменить лампочку ближнего света если нужно разобрать блок фары, пошаговая инструкция
• Как заменить, кстати, лампа танцевального света и габаритов
• Регулировка фар 2110 (пошаговая инструкция)
• Советы проф

Мидл Лайт 2110, устройство, принцип работы

Для замены ламп Ближний свет необходимо знать принцип работы электрической цепи автомобиля ВАЗ 2110.

К нему подключены компоненты:

1. Выключатель внешнего освещения, расположенный на передней панели автомобиля.
2. Переключатель режимов работы фар расположен на рулевой колонке.
3. Реле переключения между средними лампочками.
4. Сигнальная лампа, оповещающая водителя о работе дальнего света.
5. Четыре предохранителя, обеспечивающие оптимальную работу электрической цепи и находящиеся в монтажном блоке.

На автомобили ВАЗ 2110

заводом-изготовителем монтируются блок-конструкции фар, внутри которых находятся поворотники и лампы, отвечающие за ближний и дальний свет. Электропроводка, которая подходит к этим блокам, имеет две вариации вилок, отвечающих за мощность дальнобойных ламп.

Причины неисправностей, возможные варианты

Довольно часто виновниками становятся два реле, отвечающие за фары. В этом случае достаточно почистить контакты, чтобы реле снова начало работать.

Еще одна возможная поломка в сети. Необходимо проверить контакты проводов, которые идут на блок-фары, подсветку приборов и «противотуманки».

Если не поможет, снимите регулятор фар и регулятор внешнего света, затем проверьте их контакты.

Предохранители 2110, где находятся, как проверить исправность предохранителей ближнего света

Включение фар должно сопровождаться включением четырех нитей накала обогрева, расположенных в фарах, отвечающих за наружное освещение.



Если одна из ламп перестала гореть, в первую очередь проверьте состояние предохранителей, которые находятся в монтажном блоке. Данное мероприятие осуществляется из салона автомобиля.



Безопасность при работе с электрической системой освещения автомобиля

Запрещено прикасаться пальцами к колбе галогенных ламп. Следует в перчатках из чистого хлопка, не имеющих резинового напыления. Помните, жирные следы от пальцев, которые останутся на колбе лампы, способны сократить срок ее службы в несколько раз. Поэтому после случайного прикосновения к колбе колбы протрите ее чистой салфеткой, предварительно смоченной спиртом.

Инструменты помощники и приспособления при работах по замене ближних огней

1. Перчатки.
2. Отвертка.
3. Ключ 10.

Как заменить дульную лампочку (простую лампочку) шаг за шагом

1. Откройте капот автомобиля.
2. Демонтируем задний кожух.
3. Отсоедините колодки с проводами.
4. Снимаем пружину, которая отвечает за крепление лампы.
5. Поворачиваем держатель лампы и вытаскиваем его.
6. Затем поменяйте лампу на новую.

Проверка контактов реле освещения, исправность самого реле

Наиболее частой причиной неисправности реле является окисление контактов. Как правило, лампа при этом мигает, а горит неравномерно. Для правильной работы необходимо почистить контакты. Если причина в браке или поломке, то реле следует заменить на новое.

Надежность соединения: в колодках фар, крепление массы проводов фар

Проверяя реле, следует обратить внимание на соединения в колодках, которые входят в основной блок питания освещения. Кроме того, проверьте массу фар. Первый такой крепеж находится с левой стороны, возле аккумулятора, на одном креплении с воздухозаборником. Другой расположен справа, возле адсорбера.

Как заменить лампочку ближнего света если нужно разобрать блок фары, пошаговая инструкция

Для замены ближнего света необходимо демонтировать блок-схему фары, для чего немного ослабить крепление переднего бампера ВАЗ 2110. Далее следовать следующей инструкции:

1. Снять с аккумулятора «минусовую» клемму.
2. Отсоедините электрические разъемы блока фар.
3. Со стороны бампера откручиваем просадку, которая, как правило, крепится на трех шурупах.
4. Далее откручиваем два болта, которые держат фару.
5. Откручиваем два болта крепления декоративной решетки радиатора.
6. Затем следует откинуть две защелки, расположенные возле декоративной решетки.
7. Демонтируем сетку.

8. Откручиваем болты крепления снизу от фары.
9. Затем ослабляем два болта верхнего крепления фары.
10. Затяните отверткой декоративные накладки с блока фар.
11. Далее через образовавшуюся щель нужно добраться до язычка, связанного с крылом.
12. Захвати его.
13. Демонтируем декоративную накладку, сдвинув ее к центру.
14. Откручиваем гайку которая подползает к блоку кронштейна Far.
15. Получить блок честно.
16. Захватываем цилиндровый замок гидрокорректора, после чего демонтируем его с кузова автомобиля, забрав.
17. Поверните патрон поворотной лампы против часовой стрелки и извлеките его.
18. Аккуратно нажмите на лампу внутрь и извлеките ее из патрона.
19. Далее поверните крышку блока креплений против часовой стрелки и снимите ее.
20. Отсоедините электрический провод от лампы ближнего света.
21. Прокрутите вниз пружинный замок и выведите усы из пазов этого предмета.
22. Отводим фиксатор пружины движением вверх и демонтируем лампу ближнего света.
23. Установите новую исправную лампу.

Как заменить, кстати, лампу танцевального света и габариты

1. Откручиваем вторую крышку фары.
2. Отсоединяем электрический провод от длинновоздушной лампы.
3. Далее нужно вывести из пазов фиксатор пружины.
4. Демонтируем давно установленный светильник.
5. Отсоедините электрический провод от лампочки освещения духовки и вытащите патрон с лампочкой.
6. Извлеките неисправную лампу из патрона и замените ее на новую.
7. Собираем все обратно.

Регулировка фар 2110 (пошаговая инструкция)

1. Находим плоскую площадку и устанавливаем экран перед машиной (в пяти метрах от машины).
2. Садим на переднее сиденье помощника или кладем на него груз — примерный вес его должен быть 75 килограммов.
3. Держим две линии на экране. Один из них должен быть на уровне 600 миллиметров, а другой на 75 миллиметров ниже первого.
4. Далее наносим на экран еще три линии, одна из которых должна быть осевой и располагаться между фарами строго по центру. Два других должны находиться в центре фары, а расстояние до осевой линии от них должно быть 554 миллиметра.
5. Переведите ручку гидрокорректора в положение минимальной нагрузки.
6. Заглушка одной фары картоном.
7. Включите средний свет.
8. Затем регулируем световой пучок фар для открытой фары.
9. То же самое проделываем для другой фары.

Наконечники Prof.

Настройка направления световых лучей осуществляется винтами с пластиковыми головками, размещенными на задней стенке блока фар. Нижняя линия должна совпадать с верхней гранью светового пятна, а точка пересечения горизонтального и вертикального сечения светового пучка должна совпадать с вертикальной линией центра блока фары.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
• Как открыть машину без ключа.

  No related posts.
