неисправности, диагностика и ремонт рулевой рейки Шкода Фабия
Автомобили Шкода Фабия довольно широко распространены на территории России. Небольшие габариты и маневренность позволили им занять свою нишу. Этот автомобиль идеально подходит для передвижения в городских условиях.
Городские условия накладывают свой отпечаток на стиль эксплуатации. Если на трассе повороты и перестроения – явление довольно редкое, то в городе рулевое управление постоянно находится в интенсивном движении. Из-за этого происходит ускоренный износ. Мы готовы предложить владельцам автомобилей Шкода Фабия ремонт рулевых реек любой сложности по адекватной цене.
Факторы, влияющие на ускоренный износ
Рулевая рейка – механизм довольно простой. Отчасти этим определяется потенциал для ее столь длительного безремонтного функционирования. Если соблюдены все предусмотренные заводом-изготовителем условия эксплуатации и отсутствуют какие-либо дополнительные разрушительные воздействия, ресурс рейки может доходить до 250–300 тысяч километров пробега.
Но это в идеальных условиях, которые редко удается создать.
Рассмотрим несколько факторов, которые могут существенно повлиять на ресурс рулевой рейки:
- Ошибки при эксплуатации автомобиля. Первым фактором, который может довольно быстро нанести непоправимый ущерб, является эксплуатация автомобиля в сильные морозы без предварительного прогрева. Жидкость гидроусилителя становится вязкой под воздействием низких температур. Сальники и уплотнительные манжеты дубеют. В таких условиях детали рейки испытывают повышенные нагрузки. Рекомендуется в морозы хотя бы минуту после запуска не трогать руль, чтобы жидкость немного прогрелась. Также отрицательно сказывается систематическая езда по плохим дорогам. Особенно вреден проезд неровностей с одновременным поворотом руля. Неблагоприятно влияет длительное удерживание руля в крайних положениях.
- Эксплуатация автомобиля с неисправными деталями рулевого управления, подвески и ходовой части. Люфты в шарнирных узлах увеличивают общую нагрузку на рейку.
При проезде неровностей или в момент вращения руля зазоры будут создавать ударные нагрузки. Причем каждый новый узел, где появляется люфт, будет усиливать эффект. - Проникновение в рабочие полости воды и абразивных частиц. В плане попадания загрязнителей внутрь корпуса рейки самым уязвимым местом является пыльник. Даже появление небольшого надрыва или легкое ослабление хомута приведут к циркуляции воздуха. Он содержит воду, которая будет оседать в виде конденсата на реечном валу. Это приведет к образованию коррозии. Если же имеются серьезные повреждения пыльника, внутрь начнут проникать абразивные частицы.
- Отработавшая свой срок жидкость гидроусилителя. Со временем жидкость гидроусилителя теряет свои свойства. Изменяется вязкость, появляются твердые включения, которые могут быть как продуктами износа самой рейки, так и результатом химического разложения жидкости. Это ускорит износ уплотнительных элементов и деталей насоса гидроусилителя. Иногда жидкость деградирует до такой степени, что забивает каналы золотника и гидравлических магистралей.
При проезде неровностей или в момент вращения руля зазоры будут создавать ударные нагрузки. Причем каждый новый узел, где появляется люфт, будет усиливать эффект.
Важно! Порой именно деградировавшая жидкость гидроусилителя становится причиной течи. Обильное наполнение продуктами износа превращает изначально состав с высокими смазочными свойствами в своеобразную абразивную пасту. Поэтому при появлении признаков разложения и засорения рабочей жидкости ее необходимо заменить.
Эти и другие факторы могут значительно уменьшить срок службы рулевой рейки.
Неисправности рейки Фабия и их признаки
Существует несколько неисправностей рулевой рейки Фабия. Рассмотрим наиболее распространенные:
- Течь рабочей жидкости гидроусилителя. Одна из самых распространенных неисправностей. Первый признак, который указывает на то, что система разгерметизирована, – падение уровня жидкости в расширительном бачке. В большинстве случаев течь образуется из-за износа уплотнителей реечного вала. Реже утечка может появляться в гидравлических магистралях или точках подключения трубок к ГУРу или рейке.
Важно! Течь рейки может оставаться незамеченной довольно долго, так как в большинстве случаев не влияет на управляемость автомобилем и не подает никаких признаков.
- Повышенный люфт и посторонние звуки при вращении руля. Распространенная неисправность. Стуки рулевой рейки обычно слышны в процессе поворота или при наезде на неровности дороги. Избыточный люфт руля выражается в снижении комфорта управления автомобилем.
Важно! По правилам дорожного движения, для легковых автомобилей суммарный люфт руля не должен превышать 10 °С. Это небольшое отклонение, как правило, остается незамеченным. Если свободный ход руля увеличивается, то появляется дискомфорт при вождении. Становится сложнее держать дорогу, устают руки от постоянного подбивания руля на прямом участке. Также эта неисправность относится к категории опасных, так как существенно снижает контроль над автомобилем.
- Ступенчатость при вращении руля, некорректное сопротивление воздействию. Руль должен вращаться плавно, без заеданий и рывков, с небольшим натягом. Плохо не только увеличение сопротивления вращению, но и его снижение, когда сопротивление повороту практически отсутствует.
При первом появлении подозрений на неисправности в рулевой рейке рекомендуется обратиться за квалифицированной помощью. Чем раньше неисправность будет локализована, тем больше вероятность, что ремонт пройдет успешно.
Диагностика и ремонт рулевой рейки Шкода Фабия
Первичная диагностика осуществляется без демонтажа рулевой рейки. Состоит из следующих операций:
- замер люфта рулевого колеса;
- проверка надежности закрепления;
- осмотр рейки на наличие течи и повреждения пыльников;
- проверка люфта реечного вала.
На этом этапе, как правило, становится понятно, нужен ли ремонт рулевой рейки Шкода Фабия. Если обнаружена неисправность, рейка демонтируется с автомобиля и отправляется в ремонт.
Важно! Параллельно проводится диагностика подвески и других элементов рулевого управления.
Потому как неисправности в этих узлах схожи по симптомам с проблемами в рейке.
Изначально снимаются хомуты пыльников, и осматривается состояние реечного вала. Бывает так, что на этом этапе вал бракуется из-за критических повреждений. В этом случае заказывается новый реечный вал.
Выкручивается датчик угла поворота колес.

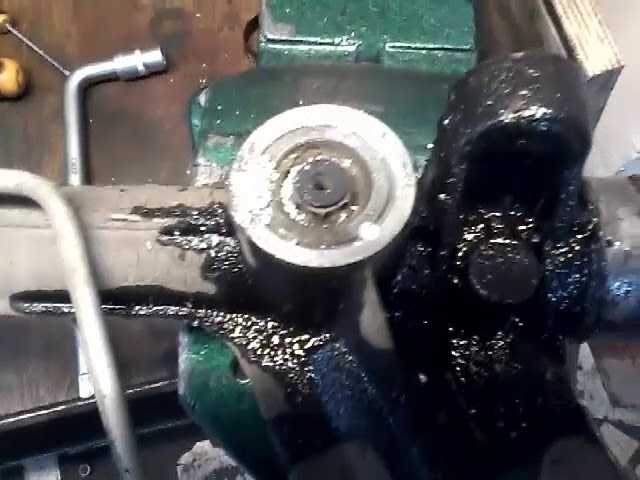

Разбирается рулевой механизм. Снимается стопорное кольцо верхней части и откручивается гайка крепления хвостовика распределителя. Извлекается червячный вал. Выполняется его промывка. Проверяется состояние функциональных частей. Если критических повреждений нет – меняются подшипники и уплотнители.
Извлекается прижимной упор. Оценивается его состояние. В случае износа упор заменяется новым.
Извлекается боковая направляющая и вынимается вал. Если критических повреждений нет – вал отправляется на полировку. Проверяется состояние деталей вала и внутренней поверхности корпуса.
Производится смазка гребенки, червячного механизма, прижимного упора.
Рулевая рейка собирается и устанавливается на испытательный стенд. Выполняется проверка на отсутствие течи и соответствие всех рабочих параметров.
После испытаний рейка устанавливается на автомобиль. Дополнительно проверяется правильность установки угла схождения колес.
оперативное восстановление рулевой системы Шкода по доступным ценам в СПб
Чешская автомобилестроительная компания Шкода выпускает автомобили с надежным рулевым управлением. Гидравлический реечный механизм работает безотказно длительное время, а при регулярном проведении планового техобслуживания в специализированной автомастерской практически не ломается. Ремонт рулевой рейки Фабия необходимо доверять только квалифицированным специалистам, так как самостоятельно обеспечить качественное устранение неисправностей очень непросто.
На территории автосервиса есть все условия для устранения даже самых сложных поломок. Специальное оборудование и инструмент для обслуживания и ремонта дают возможность производить работы по наладке рулевого управления быстро и качественно.
Если восстановить работоспособность реечного механизма невозможно, то его полностью заменяют новым. Обращаясь за помощью к профессионалам, водитель экономит личное время и деньги, а также получает гарантию безопасной эксплуатации своего автомобиля.
Причины и признаки выхода из строя рулевой рейки на Шкода Фабия
Причин, по которым ломается реечный механизм, может быть достаточно много. Сегодня на отечественных дорогах все еще можно повстречать большое количество ям и других препятствий, езда по которым негативно отражается на техническом состоянии не только подвески, но и других частей автомобиля. Однозначно определить по какой именно причине потребовался ремонт рейки Фабия можно только после тщательной диагностики в специализированном автосервисе.
Причины поломки:
- Длительный срок эксплуатации – любые детали и механизмы со временем изнашиваются, после чего может потребоваться их ремонт или замена на полностью новые.
- Низкое качество обслуживания – неквалифицированное проведение регламентных работ или их полное отсутствие нередко становится причиной внезапной поломки рулевого управления.
- Проблемы с рабочей жидкостью – течь гидравлической жидкости или потеря ею необходимых смазывающих свойств приводит к усилению трений внутренних компонентов реечного механизма и, как следствие, их скорой поломке.
- Неблагоприятные условия эксплуатации – неаккуратная манера вождения или частые поездки по разбитым дорогам становятся причиной серьезных повреждений и преждевременного износа реечного механизма.
- Поломка насоса гидроусилителя – выход из строя насосного узла ГУР случается очень редко, но при возникновении подобной поломки потребуется серьезный ремонт всего узла реечного механизма.
СОВЕТ! Аккуратная езда при преодолении неровностей и прочих препятствий на дороге, а также регулярное техническое обслуживание в специализированной автомастерской помогут избежать неожиданной поломки. Благодаря систематической проверке состояния пыльников и своевременной замене рабочей жидкости, ремонт рулевой рейки Шкода Фабия А4 потребуется нескоро.
Признаки поломки:
- Машина плохо держит курс – постоянный уход автомобиля с траектории движения зачастую указывает на поломку именно реечного механизма, а также это может свидетельствовать о неисправности других компонентов ходовой;
- Усложнилось управление автомобилем – возрастание нагрузки на рулевом колесе, или наоборот ее снижение, а также разница между положением руля и направлением колес говорят о наличии серьезной неисправности;
- Посторонний шумы, удары или вибрации – посторонние звуки при заведенном моторе или передающиеся в руль удары и вибрации являются одними из самых распространенных признаков подобной поломки;
- Низкий уровень гидравлической жидкости – снижение уровня рабочей жидкости в бачке ГУР может быть следствием появившейся утечки, поэтому только доливка ее до нужного объема не всегда решает проблему;
- Визуально заметные повреждения узла – неаккуратный переезд через какое-либо препятствие, а также грязь или влага могут стать причиной повреждения основных компонентов реечного механизма.
ВАЖНО! Проявление любого из перечисленных признаков поломки указывает на необходимость срочного ремонта или полной замены рулевой рейки на Шкода Фабия. Медлить с посещением автомастерской нельзя, так как подобная неисправность может стать причиной создания опасной аварийной ситуации. Предварительная диагностика даст возможность выявить истинный источник проблем и позволит подобрать наиболее оптимальный способ устранения неполадки. Помните, что в автомобиле рулевому управлению техническое обслуживание требуется регулярно, поэтому о нем необходимо вспоминать не только тогда, когда уже образовалась какая-либо поломка.
Сколько стоит ремонт рейки Фабия в автосервисе
Автомобилисту, регулярно посещающему автомастерскую и своевременно обращающегося за квалифицированной технической помощью, ремонт рейки Фабия обойдется недорого. В некоторых случаях достаточно выполнения простых регулировок или смены расходников, чтобы реечный механизм снова заработал, как положено.
Общая стоимость ремонта рулевой рейки будет зависеть от сложности поломки, а также цены на те или иные запчасти, которые можно приобрести непосредственно в сервисе.
Какие услуги автосервиса могут понадобиться:
- Осмотр и диагностика реечного механизма;
- Разборка и дефектовка изношенных деталей;
- Промывка и очистка компонентов от грязи;
- Токарные работы и шлифовка деталей;
- Контроль и замена рабочей жидкости;
- Регулировка и тестирование отремонтированного узла.
Наиболее быстро изнашиваемые и выходящие из строя компоненты реечного механизма всегда есть в наличии на складе автомастерской. Для клиентов сервиса необходимые материалы реализуются без наценок, что помогает сэкономить не только деньги, но и время, так как автовладельцу не приходится искать запчасти по магазинам. Профессиональная диагностика позволяет более точно определить причину поломки, чтобы затем можно было подобрать наиболее оптимальный способ ремонта.
ВНИМАНИЕ! Важно понимать, что обслуживание рулевого управления можно доверить только квалифицированному специалисту, так как самостоятельное устранение поломки может привести к еще более серьезным неисправностям и дополнительным тратам.
Ремонт или полная замена рулевой рейки на Шкода Фабия в автомастерской
Качественно выполнить ремонт рейки Фабия можно только при наличии профессионального оборудования и надежного инструмента, которые есть в наличии у мастеров специализированного автосервиса. После обнаружения даже незначительных признаков поломки медлить нельзя, так как подобная неисправность чревата серьезными последствиями. Обращаясь за помощью к профессионалам, автовладелец может быть полностью уверен в высоком качестве предоставленных услуг.
Преимущества ремонта в автосервисе:
- Бесплатная диагностика и большой опыт ремонта рулевого управления.
- Профессионализм и высокая квалификация сотрудников автосервиса.
- Оснащенность мастерской профессиональным оборудованием и инструментом.
- Наличие наиболее востребованных запчастей и возможность их заказать на месте.
- Короткие сроки выполнения ремонта и доступная стоимость их выполнения.
- Высокое качество предоставленных услуг и длительная гарантия.
В некоторых особенно запущенных случаях восстановить работоспособность реечного механизма не представляется возможным. Тогда полная замена рулевой рейки на Шкода Фабия является единственным выходом. Стоимость такого ремонта немного выше, но зато владелец автомобиля на долгое время может позабыть о неисправности этого узла. Особое внимание уделяется настройкам и регулировкам по окончанию ремонта, обеспечивающим длительную и надежную работу рулевого управления.
СОВЕТ! Важно понимать, что самостоятельный ремонт или замена рейки отнимает много сил и времени, а качество работ при недостаточном опыте останется сомнительным, и поэтому доверять такую работу необходимо только специалистам сервиса.
