Шевроле круз где находится диагностический разъем на: Где находится разъем для диагностики на Шевроле Круз?

1. Где находится разъем для диагностики на Шевроле Круз

У моделей авто разъем 16 PIN, расположен всегда со стороны водителя. Местоположение разъема указано на схеме в позиции 2.

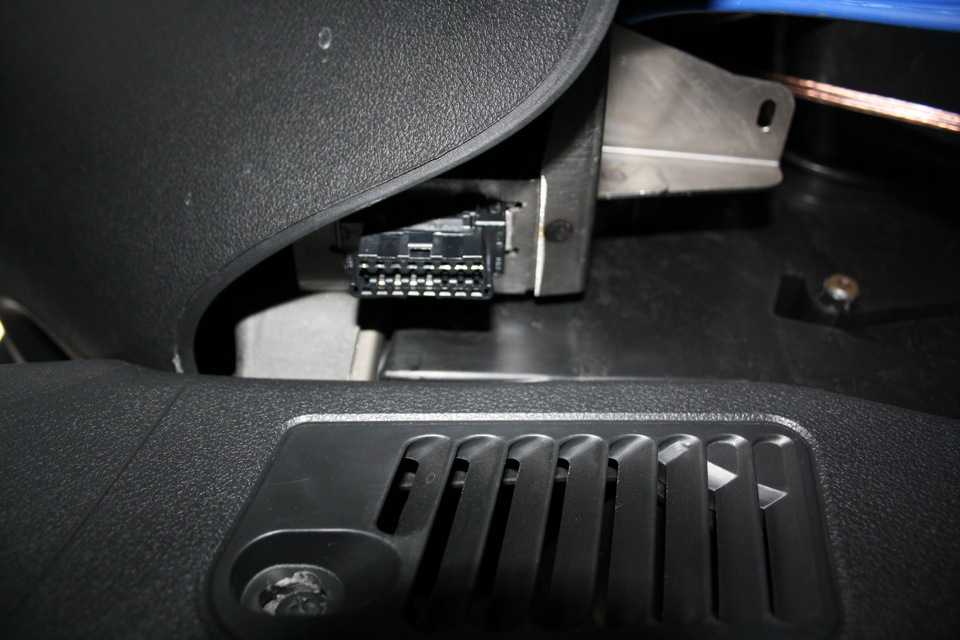

Фото расположения сервисной OBD2 колодки:

Детальнее рассмотреть разъем OBD2 можно на фото выше. О том, где распологается ЭБУ, читайте в статье «Диагностика Шевроле Круз».

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение:

Смотреть

Распиновка:

Пример на фото:

Выводы и их назначение:

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

3. Распиновка ЭБУ Chevrolet Cruze

Для прошивки ECU необходимо подключать программатор к выводам, и знать распиновку контактов блока. В статье «Компьютерная диагностика Chevrolet Cruze своими руками» имеется информация о способах прошивки и типах ЭБУ которыми снабжались двигатели Шеви Круз в зависимости от года выпуска.

Для примера рзнакомьтесь с распиновкой ЭБУ Delphi MT-80. Для других блоков (Simtec76, Sirius D42, GM Delco Е83) распиновку можно посмотреть с помощью Combiloader — это программа для загрузки прошивки.

Назначение контактов:

4. Выбор автосканера для диагностики

Поиск диагностического разъема необходим для подключения адаптера или сканера, программатора. Для выбора оборудования рекомендуется прочитать материалы сайта по данной теме.

Рекомендованные статьи по Шевроле Круз

Рекомендуемые программы для адаптеров и сканеров Chevrolet Cruze

Читать статью «Рекомендуемые программы для адаптеров и сканеров Chevrolet Cruze»

Рекомендуемые адаптеры и сканеры для автомобилей Chevrolet Cruze

Читать статью «Рекомендуемые адаптеры и сканеры для автомобилей Chevrolet Cruze»

Scan Tool Pro – адаптер для Шевроле Круз c 2008 г.в

Читать статью «Scan Tool Pro – OBD2 адаптер для Шевроле Круз c 2008 г.в»

Расшифровка кодов ошибок Шевроле Круз

Читать статью «Расшифровка кодов ошибок Шевроле Круз»

Обзоры OBD2 адаптеров для автодиагностики

Смотреть раздел «Обзоры OBD2 адаптеров для автодиагностики»

Автодиагностика Chevrolet Cruze своими руками

Читать статью «Автодиагностика Chevrolet Cruze своими руками»

Scan Tool Pro — бюджетный мультисканер для Шевроле Круз

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов.  Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

Удачной диагностики!
