Все схемы для электропроводки Daewoo Nubira SE 2000 модели — Электросхемы для автомобилей

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала


Электросхема коробки передач АКПП (1 из 2) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема коробки передач АКПП (2 из 2) для Daewoo Nubira SE 2000

БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ


Получить доступ ко всем схемам автомобиля


Электросхема блока предохранителей и реле (1 из 2) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема блока предохранителей и реле (2 из 2) для Daewoo Nubira SE 2000

БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ


Получить доступ ко всем схемам автомобиля


Электросхема блокировки селектора для Daewoo Nubira SE 2000

ВНЕШНЕЕ ОСВЕЩЕНИЕ


Получить доступ ко всем схемам автомобиля


Электросхема заднего хода для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема внешнего освещения (1 из 2) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема внешнего освещения (2 из 2) для Daewoo Nubira SE 2000

ВНУТРЕННЕЕ ОСВЕЩЕНИЕ


Получить доступ ко всем схемам автомобиля


Электросхема подсветки, кроме Универсала для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема подсветки, Универсал для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема подсветки приборов для Daewoo Nubira SE 2000

ЗАЗЕМЛЕНИЕ ПОДКЛЮЧЕНИЕ МАССЫ


Получить доступ ко всем схемам автомобиля


Электросхема подключение массы заземления для Daewoo Nubira SE 2000

Звуковой сигнал Гудок


Получить доступ ко всем схемам автомобиля


Электросхема звукового сигнал Гудка для Daewoo Nubira SE 2000

Магнитола Мультимедия


Получить доступ ко всем схемам автомобиля


Электросхема магнитолы для Daewoo Nubira SE 2000

Подогрев стекол и зеркал


Получить доступ ко всем схемам автомобиля


Электросхема подогрева стекол и зеркал для Daewoo Nubira SE 2000

ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG


Получить доступ ко всем схемам автомобиля


Электросхема подушек безопасности SRS AirBag для Daewoo Nubira SE 2000

ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ


Получить доступ ко всем схемам автомобиля


Электросхема предупреждающей системы для Daewoo Nubira SE 2000

ПРИБОРНАЯ ПАНЕЛЬ


Получить доступ ко всем схемам автомобиля


Электросхема панели приборов для Daewoo Nubira SE 2000

ПРИВОД ЗЕРКАЛ


Получить доступ ко всем схемам автомобиля


Электросхема привода зеркал для Daewoo Nubira SE 2000

ПРИВОД ЛЮКА И КРЫШИ


Получить доступ ко всем схемам автомобиля


Электросхема привода люка или крыши для Daewoo Nubira SE 2000

ПРИВОД СТЕКЛОПОДЪЕМНИКОВ


Получить доступ ко всем схемам автомобиля


Электросхема стеклоподъемников для Daewoo Nubira SE 2000

Противоугонная система Сигнализация


Получить доступ ко всем схемам автомобиля


Электросхема противоугонной сигнализации для Daewoo Nubira SE 2000

СИСТЕМА АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМЫ ABS


Получить доступ ко всем схемам автомобиля


Электросхема антиблокировочной тормозной системы АБС (ABS) для Daewoo Nubira SE 2000

СИСТЕМА КОНДИЦИОНЕРА


Получить доступ ко всем схемам автомобиля


Электросхема кондиционера (1 из 2) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема кондиционера (2 из 2) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


схема нагревателя для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема кондиционера с ручный управлением (1 из 2) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема кондиционера с ручный управлением (2 из 2) для Daewoo Nubira SE 2000

СИСТЕМА КРУИЗКОНТРОЛЯ


Получить доступ ко всем схемам автомобиля


Электросхема системы круизконтроля, A/T для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема системы круизконтроля, M/T для Daewoo Nubira SE 2000

СИСТЕМА ОХЛАЖДЕНИЯ


Получить доступ ко всем схемам автомобиля


Электросхема системы охлаждения, С счет для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема системы охлаждения, без счет для Daewoo Nubira SE 2000

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ


Получить доступ ко всем схемам автомобиля


Электросхема линии передачи данных CAN для Daewoo Nubira SE 2000

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯ


2.

0L

Получить доступ ко всем схемам автомобиля


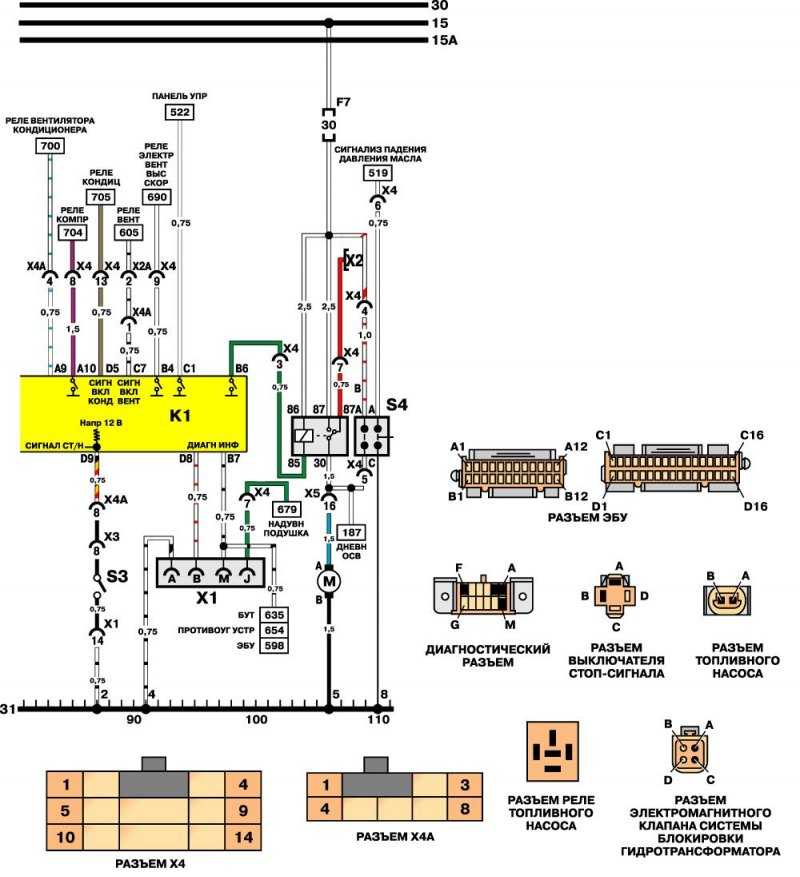

2.0L, Электросхема системы управления двигателем (1 из 4) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


2.0L, Электросхема системы управления двигателем (2 из 4) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


2.0L, Электросхема системы управления двигателем (3 из 4) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


2.0L, Электросхема системы управления двигателем (4 из 4) для Daewoo Nubira SE 2000

Система Фар


Получить доступ ко всем схемам автомобиля


Электросхема фар, С DRL для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема фар, без DRL для Daewoo Nubira SE 2000

СИСТЕМЫ СИДЕНИЙ


Получить доступ ко всем схемам автомобиля


Электросхема привода сидений для Daewoo Nubira SE 2000

Стартер Генератор


Получить доступ ко всем схемам автомобиля


Электросхема Генератора для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема стартера для Daewoo Nubira SE 2000

Стеклоочистители и Стеклоомыватели Дворники


Получить доступ ко всем схемам автомобиля


Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Daewoo Nubira SE 2000

Получить доступ ко всем схемам автомобиля


Электросхема заднего стеклоочистителя дворника и омывателя для Daewoo Nubira SE 2000

ЦЕНТРАЛЬНЫЙ ЗАМОК


Получить доступ ко всем схемам автомобиля


Электросхема центрального замка для Daewoo Nubira SE 2000

Электрическая схема 2006 Nubira-Lacetti 11.

ЦЕПЬ ПРЕДУПРЕДИТЕЛЬНОГО СВЕТА ФАР



Электрическая схема 2006 Nubira-Lacetti 11. ЦЕПЬ ПРЕДУПРЕДИТЕЛЬНОГО СВЕТА ФАР

Nubira-Lacetti

11. ЦЕПЬ ПРЕДУПРЕДИТЕЛЬНОГО СВЕТА ФАР

1) СЕДАН, УНИВЕРСАЛ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С102 (контакт 11, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С104 (контакт 24, белый) Передняя часть кузова — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
S201 (черн. ) Приборная панель За комбинацией приборов
S203 (красн.) Приборная панель За кронштейном аудиосистемы
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G101 ПЕРЕДНЯЯ ЧАСТЬ За левой фарой
G102 ПЕРЕДНЯЯ ЧАСТЬ За правой фарой
G201 Приборная панель С левой стороны блока предохранителей на приборной панели
G202 Подушка безопасности За левым кронштейном аудиосистемы

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ


г. КОНТАКТНАЯ КОЛОДКА

S201

S203

S204

2) ХЭТЧБЭК

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С102 (контакт 11, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С104 (контакт 24, белый) Передняя часть кузова — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
S201 (черн. ) Приборная панель За комбинацией приборов
S203 (красн.) Приборная панель За кронштейном аудиосистемы
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G101 ПЕРЕДНЯЯ ЧАСТЬ За левой фарой
G102 ПЕРЕДНЯЯ ЧАСТЬ За правой фарой
G201 Приборная панель С левой стороны блока предохранителей на приборной панели
G202 Подушка безопасности За левым кронштейном аудиосистемы

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ


г. КОНТАКТНАЯ КОЛОДКА

S201

S203

S204


© Авторское право принадлежит Chevrolet Europe Все права защищены

Предохранители Дэу Нубира 2 (J200), 2002

23.10.2020

Большинство цепей питания электрооборудования седана/универсала/хетчбэка защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.


Рассмотрены автомобили Дэу Нубира 2-го поколения (J200) 2002, 2003, 2004, 2005 года выпуска.

В моторном отсеке


Расположен рядом с АКБ под пластиковой крышкой.

Общий вид блока.

Схема элементов в блоке моторного отсека Nubira
Назначение Ток, А
1 Блок предохранителей в моторном отсеке, предохранители 13 — 16, 21 — 24 30
2 Электронный блок управления тормозами (EBCM) 60
Датчик давления масла
3 Реле вентилятора 30
4 Выключатель зажигания 30
5 30
6 Вентилятор, малая скорость 20
7 Демистор реле 30
8 Вентилятор, высокая скорость 30
9 Электрические стеклоподъемники 20
10 Топливная система 15
Устройство управления
EGR
Электронный впрыск
11 Устройство управления 10
Главное реле
12 Реле фар 25
Реле освещения
13 Выключатель педали тормоза 15
14 Электрические стеклоподъемники 20
15 Дальний свет 15
16 Реле сигнала 15
Выключатель капота
17 Реле сцепления компрессора кондиционера 10
18 Топливный насос 15
19 Панель приборов 15
Звонок предупреждения о ключе
Выдвижные зеркала
Внутреннее освещение
Подсветка багажного отделения
20 Ближний свет 10
21 Соленоид (ы) продувки адсорбера 15
Датчик кислорода с подогревом
Реле вентилятора охлаждения
22 форсунка 15
EGR
23 Фонарь освещения номерного знака 10
Предупреждающий звонок (ы)
Задние фонари
Фары
24 Реле противотуманных фар 15
25 Электрические зеркала 10
26 Центральный замок 15
27 Ближний свет 10
28 освещение 10
Фары
Задние фонари
29 10
30 15
31 25
R1 освещение
R2 Сигнал
R3 Реле зажигания
R4 Реле фар
R5 Реле передних противотуманных фар
R6 Реле сцепления компрессора кондиционера
R7 Реле топливного насоса
Дополнительное реле, топливный насос
R8 Реле стеклоподъемника
R9 Вентилятор, малая скорость
R10 Демистор реле
R11 Вентилятор, высокая скорость

В салоне


Расположен под приборной панелью со стороны водителя, за пластиковой крышкой.

Схема элементов в салонном блоке Нубира 2
Назначение Ток, А
1 SDM 10
2 TCM 10
Устройство управления
Генератор
Датчик скорости автомобиля (VSS)
ОХП
3 Выключатель аварийной сигнализации 15
4 Панель приборов 10
Предупреждающий звонок (ы)
Выключатель стоп-сигнала
ОСГО
Блок управления кондиционером
5
6 Реле сцепления компрессора кондиционера 10
Демистор реле
Реле стеклоподъемника
Реле фар
7 Реле вентилятора 20
Блок управления кондиционером
8 Электрический выключатель зеркала 15
Выдвижные зеркала
Люк в крыше
9 Мотор стеклоочистителя 25
Переключатель Омыватель / Очиститель
10
11 Электронный блок управления тормозами (EBCM) 10
Датчик давления масла
12 Электронное противоугонное устройство 10
Блок управления безопасностью
Датчик дождя
13 TCM 10
14 Выключатель аварийной сигнализации 15
15 Блок управления безопасностью 15
16 DLC 10
17 аудио 10
Часы
18 Разъем для аксессуаров 15
19 Предохранитель прикуривателя Нубира 2 15
20 Выключатель фонаря заднего хода 10
Переключатель парковки / нейтрального положения
21 Реле задних противотуманных фонарей 15
22 Часы 15
Блок управления кондиционером
23 аудио 15
24 Электронное противоугонное устройство 10

Материалы по теме

Предохранители и реле Дэу Нубира 2 и 1 поколения с описанием назначения

ДэуКомментарии: 0

Daewoo Nubira производится в трех поколениях с 1997 года по настоящее время. Дэу нубира 1 поколение выпускалось в 1998 и 1999 году. В 2000, 2001, 2002 году собиралось Дэу нубира 2 го поколения. В данной статье мы покажем описание блоков предохранителей и реле Дэу нубира 2 и 1 поколения со схемами блоков и фотографиями. Выделим предохранитель прикуривателя.

Блок в салоне

Находится под панелью приборов со стороны водителя, за защитной крышкой.

На обратной стороне будет актуальное обозначение элементов.

Сверяйте назначение со своей схемой!

Фото – схема

Описание

110/15А Блок управления, Аудио, Часы, Датчик ключа зажигания
210А Электронное противоугонное устройство, Круиз-контроль, Диагностика
315А Предупреждение об опасности, Иммабилайзер
420/25А Система стеклоочистителей, Система дневного света (DRL)
510А Панель приборов, ABS, Зуммер, Переключатель передачи, Блок автоматического контроля температуры (АТС), Задние противотуманные фары
610А Кондиционирование воздуха, Обогрев заднего ветрового стекла
710АФонарь заднего хода
820А Прикуриватель, Внутреннее освещение, Сиденья с подогревом
910А Аудио система, Часы, Переключатель блокировки коробки передач
1015А Блок автоматического контроля температуры (АТС), Часы, Система безопасности
1110А Внутреннее освещение, Сигналы поворота, Аварийная сигнализация
1210А Электронное противоугонное устройство 25А Система стеклоочистителей
1315А Система безопасности, Датчик скорости
1410А DLC, Задний ход, Круиз-контроль, Кондиционирование воздуха
1515А Подушки безопасности, Обогрев заднего ветрового стекла, Реле зажигания 2
1615/20А Люк
1710А АБС, ESP
1810А Панель приборов
19Запасные
20Запасные

За прикуриватель отвечает предохранитель номер 8 на 20А.

Рядом могут располагаться отдельные реле: Реле АБС, Реле электродвигателя вентилятора обогревателя.

Блок под капотом

Находится рядом с аккумуляторной батареей под защитной крышкой.

Фото – пример исполнения

Назначение

Общая схема

Обозначение

130А Главный предохранитель для предохранителей 1 — 5
230А Электродвигатель нагнетателя воздуха
320А Вентилятор охлаждения, первая скорость
460А ABS, ESP
530А Замок зажигания 2
630А Замок зажигания 1
720А Стеклоподъемники
820А Вентилятор охлаждения, вторая скорость
910А Не используется
1015А Не используется
1120А Не используется
1215А Аварийная сигнализация
1325А Не используется
1430А Не используется
1530А Обогрев заднего ветрового стекла
1620А DIS
1715А Система впрыска
18Резерв
1915А Топливный насос
2010А Правый наружный свет (ы)
2110А Левый наружный свет (ы)
2215А Электронный блок управления
2320А Стоп-сигналы
2420А Электропривод сидений
2510А Правый дальний свет
2610А Правый ближний свет
2710А Зеркало с подогревом
2815А Центральный замок
2915А Антенна
3010А Левый дальний свет
3110А Левый ближний свет
3210А Электропривод зеркал
3310А Кондиционирование воздуха
3425А Фары
3510А Сигнал
36Резерв
3715А Противотуманные фары
R1Фары
R2Топливный насос
R3Передние противотуманные фары
R4Вентилятор охлаждения, первая скорость
R5Задние фонари
R6Сигнал
R7
R8Кондиционирование воздуха
R9Вентилятор охлаждения, вторая скорость
R10Замок зажигания 2
R11Обогрев заднего ветрового стекла
R12Замок зажигания 1
DДиод — кондиционер

Предохранители и реле Daewoo Nubira, схема и описание

Рубрика: DaewooАвтор: admin

Рассматриваем автомобиль Daewoo Nubira 1 и 2 поколения 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

Предохранители в салоне Дэу Нубира

Монтажный блок в салоне автомобиля размещен со стороны водителя, в нижней части панели управления. Блок закрыт защитной крышкой, на внутренней стороне крышки есть схема с описанием элементов блока.

Схема блока предохранителей в салоне Дэу Нубира

Описание

110/15А Блок управления, Аудио, Часы, Датчик ключа зажигания
210А Электронное противоугонное устройство, Круиз-контроль, Диагностика
315А Предупреждение об опасности, Иммабилайзер
420/25А Система стеклоочистителей, Система дневного света (DRL)
510А Панель приборов, ABS, Зуммер, Переключатель передачи, Блок автоматического контроля температуры (АТС), Задние противотуманные фары
610А Кондиционирование воздуха, Обогрев заднего ветрового стекла
710АФонарь заднего хода
820А Предохранитель прикуривателя Дэу Нубира, Внутреннее освещение, Сиденья с подогревом
910А Аудио система, Часы, Переключатель блокировки коробки передач
1015А Блок автоматического контроля температуры (АТС), Часы, Система безопасности
1110А Внутреннее освещение, Сигналы поворота, Аварийная сигнализация
1210А Электронное противоугонное устройство 25А Система стеклоочистителей
1315А Система безопасности, Датчик скорости
1410А DLC, Задний ход, Круиз-контроль, Кондиционирование воздуха
1515А Подушки безопасности, Обогрев заднего ветрового стекла, Реле зажигания 2
1615/20А Люк
1710А АБС, ESP
1810А Панель приборов
19Запасные
20Запасные

Предохранители и реле под капотом Дэу Нубира

Монтажный блок в моторном отсеке размещен между левым крылом и АКБ.

Схема блока предохранителей и реле под капотом Дэу Нубира

Описание

130А Главный предохранитель для предохранителей 1 — 5
230А Электродвигатель нагнетателя воздуха
320А Вентилятор охлаждения, первая скорость
460А ABS, ESP
530А Замок зажигания 2
630А Замок зажигания 1
720А Стеклоподъемники
820А Вентилятор охлаждения, вторая скорость
910А Не используется
1015А Не используется
1120А Не используется
1215А Аварийная сигнализация
1325А Не используется
1430А Не используется
1530А Обогрев заднего ветрового стекла
1620А DIS
1715А Система впрыска
18Резерв
1915А Топливный насос
2010А Правый наружный свет (ы)
2110А Левый наружный свет (ы)
2215А Электронный блок управления
2320А Стоп-сигналы
2420А Электропривод сидений
2510А Правый дальний свет
2610А Правый ближний свет
2710А Зеркало с подогревом
2815А Центральный замок
2915А Антенна
3010А Левый дальний свет
3110А Левый ближний свет
3210А Электропривод зеркал
3310А Кондиционирование воздуха
3425А Фары
3510А Сигнал
36Резерв
3715А Противотуманные фары
R1Фары
R2Топливный насос
R3Передние противотуманные фары
R4Вентилятор охлаждения, первая скорость
R5Задние фонари
R6Сигнал
R7
R8Кондиционирование воздуха
R9Вентилятор охлаждения, вторая скорость
R10Замок зажигания 2
R11Обогрев заднего ветрового стекла
R12Замок зажигания 1
DДиод — кондиционер

0 1 338

Понравилась статья? Поделиться с друзьями:

Схема панели приборов Лачетти

Электрические схемы (сервисное руководство)

10. 02.2018 Андрей 2 комментария GM, Лачетти, Руководство по ремонту Лачетти, Шевроле, Электрические схемы, Электрооборудование

Содержание

⏰Время чтения: 6 мин.

Схема цепи панели приборов автомобиля Шевроле Лачетти седан, хэтчбек и универсал



1) ЦЕПЬ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, ТАХОМЕТРА, ТОПЛИВНОГО ДАТЧИКА, СЧЕТЧИКА ПРОБЕГА, СПИДОМЕТРА И КОНТРОЛЬНОЙ ЛАМПЫ РЕЗЕРВА ТОПЛИВА: MR-140/HV-240


Перевод обозначений на схемах >>>
Как читать электрические схемы >>>

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый) Кузов – блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С108 (контакт 24, черный) Кузов – двигатель Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель – блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель – кузов Левая часть пространства для ног водителя
С206 (контакт 22, белый) Приборная панель – контроллер КПП Верхняя часть пространства для ног водителя
S202 (черн. ) Приборная панель За комбинацией приборов
G201 Приборная панель С левой стороны блока предохранителей на приборной панели
G302 Кузов Под левой задней стойкой



б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА





в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ





г. КОНТАКТНАЯ КОЛОДКА

S202



2) ЦЕПЬ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, ТАХОМЕТРА, ТОПЛИВНОГО ДАТЧИКА, СЧЕТЧИКА ПРОБЕГА, СПИДОМЕТРА И КОНТРОЛЬНОЙ ЛАМПЫ РЕЗЕРВА ТОПЛИВА: SIRIUS D4





а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый) Кузов – блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С108 (контакт 24, черный) Кузов – двигатель Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель – блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель – кузов Левая часть пространства для ног водителя
S202 (черн. ) Приборная панель За комбинацией приборов
G201 Приборная панель С левой стороны блока предохранителей на приборной панели
G302 Кузов Под левой задней стойкой



б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА





в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ





г. КОНТАКТНАЯ КОЛОДКА

S202



3) ЦЕПЬ КОНТРОЛЬНЫХ ЛАМП (ИНДИКАЦИИ НЕИСПРАВНОСТИ, АБС, СИСТЕМЫ УПРАВЛЕНИЯ ТЯГОЙ, СТОЯНОЧНОГО ТОРМОЗА И ЗАРЯДКИ)





а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С108 (контакт 24, черный) Кузов – двигатель Слева от блока предохранителей в моторном отсеке
С110 (контакт 12, белый) АБС – кузов Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель – блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель – кузов Левая часть пространства для ног водителя
S301 (син. ) Кузов Левая часть пространства для ног водителя
G204 Кузов Левая нижняя часть пространства для ног водителя



б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА





в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ



  • Ж/П АБС



г. КОНТАКТНАЯ КОЛОДКА

S301 (СЕДАН)



S301 (ХЭТЧБЭК)



S301 (УНИВЕРСАЛ)



4) ЦЕПЬ КОНТРОЛЬНЫХ ЛАМП (РУЛЕВОГО МЕХАНИЗМА С ГИДРОУСИЛИТЕЛЕМ, ОБЕСПЕЧИВАЮЩИМ ПЕРЕМЕННОЕ УСИЛЕНИЕ В ЗАВИСИМОСТИ ОТ СКОРОСТИ, ПОДУШКИ БЕЗОПАСНОСТИ, ДАВЛЕНИЯ МАСЛА, РЕМНЕЙ БЕЗОПАСНОСТИ) И ЛАМПЫ РЕЖИМА ПОДДЕРЖАНИЯ







а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С108 (контакт 24, черный) Кузов – двигатель Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель – блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель – кузов Левая часть пространства для ног водителя
С206 (контакт 22, белый) Приборная панель – контроллер КПП Верхняя часть пространства для ног водителя
С207 (контакт 6, белый) Подушка безопасности – приборная панель Верхняя правая часть пространства для ног водителя
G301 Кузов Под панелью пола кузова при поперечине со стороны переднего пассажира



б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА





в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ



  • Ж/П КУЗОВ



5) ЦЕПЬ ИНДИКАТОРА (ПЕРЕДНИХ И ЗАДНИХ ПРОТИВОТУМАННЫХ ФАР) И КОНТРОЛЬНОЙ ЛАМПЫ ОТКРЫТИЯ ДВЕРИ



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый) Кузов – блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С102 (контакт 11, белый) Кузов – блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель – блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель – кузов Левая часть пространства для ног водителя
С204 (контакт 14, белый) Крыша – кузов (с датчиком дождя) Левая часть пространства для ног водителя
С204 (контакт 8, белый) Крыша – кузов (без датчика дождя) Левая часть пространства для ног водителя
С402 (контакт 6, белый) Крышка багажника – кузов Внутренняя правая панель багажника
S202 (черн. ) Приборная панель За комбинацией приборов
S301 (син.) Кузов Левая часть пространства для ног водителя
G201 Приборная панель С левой стороны блока предохранителей на приборной панели
G302 Кузов Под левой задней стойкой



б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА





в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • Ж/П КУЗОВ



г. КОНТАКТНАЯ КОЛОДКА

S202



S301 (СЕДАН)



S301 (ХЭТЧБЭК)



S301 (УНИВЕРСАЛ)



6) ЦЕПЬ ИНДИКАТОРА (УКАЗАТЕЛЕЙ ПОВОРОТА, ДАЛЬНЕГО СВЕТА И СВЕТОВОЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ) И ЛАМПЫ ПОДСВЕТКИ



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый) Кузов – блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель – блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель – кузов Левая часть пространства для ног водителя
S202 (черн. ) Приборная панель За комбинацией приборов
S203 (красн.) Приборная панель За кронштейном аудиосистемы
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G201 Приборная панель С левой стороны блока предохранителей на приборной панели
G203 Приборная панель За левым кронштейном аудиосистемы



б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА





в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • Ж/П ПРИБОРНАЯ ПАНЕЛЬ



г. КОНТАКТНАЯ КОЛОДКА

S202



S203



S204

🔧Подпишитесь на наши каналы в Telegram, ДЗЕН и YouTube

  • ← Схема АБС Лачетти
  • Схема аудиосистемы Лачетти →
Вам также может понравиться
©Копирование запрещено. Мой Лачетти 2014-2022

All Wiring Diagrams for Daewoo Nubira SE 2000 – Электросхемы автомобилей

КОНДИЦИОНЕР ВОЗДУХА


Электросхема автоматического кондиционера (1 из 2) для Daewoo Nubira SE 2000

Получить доступ ко всем электросхемам автомобиля Схема подключения автоматического кондиционера (2 из 2) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам подключения автомобиля


Схема подключения отопителя для Daewoo Nubira SE 2000

Получить доступ ко всем схемам подключения автомобиля


Схема подключения кондиционера (1 из 2) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам подключения автомобиля


Схема подключения кондиционера (2 из 2) для Daewoo Nubira SE 2000

ANTI- Замок тормоза


Get Access All All Power Diagrams Car


Диаграмма проводки против блокировки для тормозов Daewoo Nubira SE 2000

против крах


Get Access Diagrams CAR


Профуста.
СЭ 2000

Компьютерные линии данных


GET Access All Power Diagrams Car


Диаграмма проводки компьютерных данных для Daewoo Nubira SE 2000

Охлаждающий вентилятор


/C для Daewoo Nubira SE 2000

Получить доступ ко всем схемам подключения автомобиля


Схема подключения вентилятора охлаждения, без кондиционера для Daewoo Nubira SE 2000

КРУИЗ-КОНТРОЛЬ


Получить доступ ко всем схемам подключения автомобиля


Схема подключения круиз-контроля, коробка передач для Daewoo Nubira SE 2000

Получить доступ ко всем схемам подключения автомобиля


Схема подключения круиз-контроля, МКПП для Daewoo Nubira SE 2000

8

8 ОБОГРЕВАТЕЛИ


Получить доступ ко всем схемам подключения автомобиля


Схема подключения обогревателей для Daewoo Nubira SE 2000

МОЩНОСТЬ ДВИГАТЕЛЯ


2.

0L

5 90 Получить доступ ко всем схемам подключения автомобиля0006

2.0L, Электросхема двигателя (1 из 4) для Daewoo Nubira SE 2000

Получить доступ ко всем электрическим схемам автомобиля


2.0L, Электросхема двигателя (2 из 4) для Daewoo Nubira SE 2000

Получить доступ ко всем электрическим схемам автомобиля


2.0L, электрические схемы двигателя (3 из 4) для Daewoo Nubira SE 2000

Дэу Нубира SE 2000

НАРУЖНЫЕ ФОНАРИ


Получить доступ ко всем схемам подключения автомобиля


Схема подключения фонарей заднего хода для Daewoo Nubira SE 2000

Получить доступ ко всем схемам подключения автомобиля


Схема подключения внешних ламп 1 для Daewoo Nubira 2) SE 2000

Получить доступ ко всем схемам подключения автомобиля


Схема подключения наружных фонарей (2 из 2) для Daewoo Nubira SE 2000

НАЗЕМНОЕ РАСПРЕДЕЛЕНИЕ


Получить доступ ко всем схемам подключения автомобиля


Ground Distribution Wiring Diagram for Daewoo Nubira SE 2000

HEADLIGHTS


Get Access all wiring diagrams car


Headlights Wiring Diagram, with DRL for Daewoo Nubira SE 2000

Get Access all wiring diagrams car


Headlights Схема подключения, без ДХО для Daewoo Nubira SE 2000

СИГНАЛ


Получить доступ ко всем схемам подключения автомобиля


Схема подключения звукового сигнала для Daewoo Nubira SE 2000

Приборные кластеры


Get Access All Power Diagrams Car


Приборные кластерные схемы подключения для Daewoo Nubira SE 2000

Внутренние светильники


Nubira SE 2000

Получить доступ ко всем схемам электропроводки автомобиля


Схема подключения фонарей, универсал для Daewoo Nubira SE 2000

Получить доступ ко всем электросхемам автомобиля


Схема подключения подсветки приборов для Daewoo Nubira SE 2000

РАСПРЕДЕЛЕНИЕ ПИТАНИЯ


Получить доступ ко всем схемам подключения автомобиля


Электросхема распределения питания (2 из 2) для Daewoo Nubira SE 2000

ДВЕРНЫЕ ЗАМКИ С ЭЛЕКТРОПРИВОДОМ


Получить доступ ко всем схемам электропроводки автомобиля


Электросхема дверных замков для Daewoo Nubira SE 9 20000008

Силовые зеркала


Получить доступ к схеме проводки.

ЭЛЕКТРОПРИВОД/ЛЮК


Получить доступ ко всем схемам электропроводки автомобиля


Электропривод электролюка Daewoo Nubira SE 2000

POWER WINDOWS


Get Access All Power Diagrams Car


Диаграмма проводки мощности Windows для Daewoo Nubira SE 2000

Радио


GET Access All Power Diagrams Car


Диаграмма радиопроводки для Daewoo Nubira Sepe Sepe Sepe Sep 20008

.

Получить доступ ко всем схемам подключения автомобиля


Схема подключения блокировки переключения передач для Daewoo Nubira SE 2000

ЗАПУСК/ЗАРЯДКА


Получить доступ ко всем схемам подключения автомобиля


Зарядка схема подключения для Daewoo Nubira SE 2000

Get Access All Power Diagrams Car


Стартовая схема подключения для Daewoo Nubira SE 2000

Дополнительные ограничения


Get Access Diagrams Diagrams Diagrams


Get Access Diagrams Diagrams

для Daewoo Nubira SE 2000

ТРАНСМИССИЯ


Получить доступ ко всем схемам проводки автомобиля


Схема проводки трансмиссии (1 из 2) для Daewoo Nubira SE 2000

Получить доступ ко всем схемам подключения автомобиля


Схема подключения коробки передач (2 из 2) для Daewoo Nubira SE 2000

СИСТЕМЫ СИГНАЛИЗАЦИИ


Получить доступ ко всем схемам подключения автомобиля


Схема подключения системы предупреждения Daewoo Nubira


СТЕКЛООЧИСТИТЕЛЬ/ОМЫВАТЕЛЬ


Получить доступ ко всем схемам подключения автомобиля


Схема подключения переднего стеклоочистителя/омывателя для Daewoo Nubira SE 2000

Получить доступ ко всем схемам подключения автомобиля


Схема подключения заднего стеклоочистителя/омывателя для Daewoo Nubira SE 2000

Контрольные лампы на приборной панели: Daewoo Nubira 2,0 л 129 л.

с., газ

Предисловие

Приборная панель выполнена в виде информационного центра. Это дает вам общее предупреждение, когда ваш автомобиль может работать со сбоями. Когда какая-либо часть вашего автомобиля не работает должным образом, загорается свет, уведомляющий вас о основной проблеме. Эти огни могут сопровождаться звонком или зуммером, чтобы привлечь ваше внимание.

Сигнальная лампа тормозной системы / тормозной жидкости

Тормоза вашего автомобиля, пожалуй, самая важная функция вашего автомобиля, поэтому, если на приборной панели мигает сигнальная лампа, указывающая на неисправность тормозной системы, лучше проверить ее. немедленно.
Это может сигнализировать о низком уровне тормозной жидкости, износе тормозных колодок или неисправности антиблокировочной тормозной системы ABS. В любом случае, закажите свой автомобиль в авторитетном гараже, чтобы проверить потенциальную проблему и, если необходимо, отремонтировать.

Сигнальная лампа охлаждающей жидкости

Без охлаждающей жидкости двигатель вашего автомобиля нагревался бы настолько, что фактически «сварился бы». Если вы видите, что на приборной панели загорается индикатор охлаждающей жидкости, это может означать, что уровень охлаждающей жидкости низкий, поэтому проверьте датчик на боковой стороне бака охлаждающей жидкости под капотом и при необходимости долейте.
В сочетании с температурным датчиком, показывающим красный цвет, это может означать, что ваш двигатель перегревается. Это либо признак более серьезной проблемы, такой как неисправность прокладки головки блока цилиндров, либо симптом чего-то менее серьезного, например, утечка где-то в системе, означающая, что в вашем двигателе закончилась охлаждающая жидкость и он перегрелся. Обратитесь к нему как можно скорее, чтобы избежать потенциально дорогого счета за ремонт

Контрольная лампа блока управления двигателем / двигателя

Если загорается контрольная лампа двигателя, часто это сопровождается некоторыми необычными симптомами, например отсутствием мощности, так как автомобиль перешел в «безопасный» режим для его защиты; прерывистое заикание при нажатии на акселератор, вызванное пропуском зажигания; или другая неисправность, которая может изменить нормальную реакцию двигателя.
Иногда это может быть связано с такой мелочью, как неисправный электрический датчик, хотя иногда это может быть более серьезная механическая проблема. Если загорается сигнальная лампа двигателя вашего автомобиля, немедленно попросите профессионального механика осмотреть ее, так как дальнейшее движение может привести к дальнейшему и потенциально непоправимому повреждению.

Сигнальная лампа DPF / дизельного сажевого фильтра

Большинство современных автомобилей с дизельным двигателем оснащены дизельным сажевым фильтром, который удаляет вредную сажу из выхлопных газов для снижения выбросов.
Если это неисправно, загорится сигнальная лампа, и это может означать не только то, что вы выпускаете токсичное облако черного дыма каждый раз, когда вы нажимаете на акселератор, но и то, что вы можете повредить свой двигатель. Немедленно проверьте это, так как сажевые фильтры могут заблокироваться, а их замена может быть дорогостоящей.

Индикатор подушки безопасности

Сигнализирует о неисправности подушки безопасности или датчика подушки безопасности. Это означает, что они не могут сработать при столкновении. На некоторых автомобилях также есть индикатор отключения подушки безопасности пассажира, который означает, что автомобиль обнаружил маленького человека на переднем сиденье и отключил подушку безопасности переднего пассажира. Это гарантирует, что (предположительно невысокий) передний пассажир не задохнется и не сломает шею при срабатывании подушки безопасности.


903:50

Что означает сигнальная лампочка на приборной панели?

Попробуйте ОЧИСТКУ УГЛЕРОДА!

Прежде чем платить механику, попробуйте обезуглероживание.


Профилактическая очистка двигателя позволяет восстанавливать детали двигателя, а не заменять их, тем самым экономя владельцев транспортных средств на дорогостоящих деталях, таких как новый турбокомпрессор (1350–3100 евро), каталитический нейтрализатор (600–2000 евро), сажевый фильтр (600 евро). — 2.000€) или клапан EGR (370€ — 500€).

Эти проблемы возникают, главным образом, из-за плохого сгорания, из-за чего двигатель задыхается.

Поэтому перед заменой деталей двигателя попробуйте очистку от углерода. Грязный двигатель из-за нагара — новая угроза для работы автомобиля.

Сделайте онлайн-диагностику

Сигнальная лампа усилителя рулевого управления / EPAS

Если на вашем автомобиле горит сигнальная лампа усилителя рулевого управления, часто известная как лампа EPAS, это может означать, что с системой рулевого управления что-то не так.
Если система выйдет из строя, рулевое управление может стать тяжелым, а это означает, что потребуется больше усилий, чтобы заставить автомобиль изменить направление. Это может раздражать на низкой скорости, когда вы пытаетесь маневрировать, но представляет реальный риск на более высоких скоростях автомагистрали, если вам нужно резко сменить полосу движения, чтобы объехать препятствие.

Предупреждение об уровне / давлении масла

В этой лампе нет джина. Просто волшебный скользкий материал, который смазывает ваш двигатель. Обычно это сигнализирует о том, что уровень масла опустился примерно на два литра. Если вы доливаете масло в тот момент, когда видите это предупреждение, не должно возникнуть никаких серьезных повреждений. Но если вы проигнорируете это, ваш двигатель может в конечном итоге выглядеть как сковорода, оставленная на плите на несколько часов. Не красивое зрелище. А новый двигатель намного дороже новой сковороды.

Система контроля давления в шинах

Это указывает либо на проблему с самой системой TPMS, либо на низкое давление в одной из ваших шин. Проверьте немедленно. Низкое давление влечет за собой повышенный риск выброса на шоссе из-за перегрева шин. Не говоря уже об опасности аквапланирования в дождь, так как более широкие шины скользят по воде легче, чем более узкие.

Сигнальная лампа заряда аккумуляторной батареи

Вы должны увидеть сигнальную лампу заряда аккумуляторной батареи при первом включении автомобиля, но если она не гаснет через несколько секунд после запуска двигателя, возможно, проблема в электрической системе вашего автомобиля. .
Это может быть связано с неисправным генератором, неисправным аккумулятором, плохим соединением или поврежденным кабелем где-то в моторном отсеке. Если ваш автомобиль не заряжает аккумулятор во время движения (работа генератора переменного тока), то в конечном итоге у вас может закончиться электроэнергия и вы остановитесь.
В худшем случае лампочка может загореться из-за торможения приводного ремня генератора. Этот ремень также используется в других системах, таких как насос охлаждающей жидкости двигателя или гидроусилитель руля, поэтому последствия неисправности здесь могут быть усугублены.

© 2014 Carbon Cleaning Europe — Политика конфиденциальности — Свяжитесь с нами

Создано CAP Informatique Reims

Руководство по ремонту и обслуживанию Daewoo

Daewoo — одна из крупнейших южнокорейских чеболей (финансово-промышленных групп). Компания была основана 22 марта 1967 года под названием Daewoo Industrial. В 1999 году оно было ликвидировано правительством Южной Кореи, но отдельные подразделения продолжали работать как отдельные предприятия, входившие в состав концерна Дженерал Моторс.

Автомобили Дэу

  • Авео (Калос)
  • Джентра
  • Ланос
  • Лачетти
  • Нексия (Сиело)
  • Нубира
  • Матиз
  • Эсперо
  • Дамас
  • Магнус (Эпика)
  • Тико
  • Тоска
  • Такума (Реццо, Вивант)
  • Леганза
  • Муссо MJ
  • Принц
  • Винсторм

Daewoo Matiz Руководство по обслуживанию

Дэу Руководство по обслуживанию матиза

Руководство по эксплуатации Daewoo Matiz II

Содержание — Дэу Руководство по обслуживанию матиза

Двигатель — Дэу Матиз Руководство пользования

Подвеска — Дэу Руководство по обслуживанию матиза

Трансмиссия/ось — Руководство по эксплуатации Дэу Матиз.

Тормоза — Дэу Матиз Руководство пользования

Трансмиссия — Дэу Руководство по обслуживанию матиза

Рулевое управление — Дэу Руководство по обслуживанию матиза

HVAC (теплоотвод AirCon) — Руководство по ремонту Daewoo Matiz

Ограничения — Daewoo Руководство по обслуживанию матиза

Корпус и аксессуары — руководство по эксплуатации дэу матиз

Daewoo Nubira, Lacetti Руководство по ремонту и обслуживанию

Дэу Нубира, Лачетти руководство по обслуживанию и ремонту

Daewoo Lacetti скачать pdf Руководство пользования

Дэу Лачетти 2005 Запчасти каталог запчастей

Руководство по ремонту Daewoo Leganza

Обслуживание Daewoo Leganza II Руководство

Дэу Леганза 2000 г.в. Руководство по обслуживанию PDF

Daewoo Leganza Скачать Руководство пользования

Все Руководство по обслуживанию Daewoo

1. ДВИГАТЕЛЬ

2. УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

3. МУФТА

4. ХОДОВАЯ ЧАСТЬ

5. ЭЛЕКТРООБОРУДОВАНИЕ

6. ЭКСТЕРЬЕР

7. ИНТЕРЬЕР

8. ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

9. ИНСТРУМЕНТЫ И ПРИНАДЛЕЖНОСТИ

Дэу Сиело Сервис Руководство

Дэу Эсперо Сервис Руководство

Владелец Daewoo Gentra Руководство

Дэу Корандо Сервис Руководство

Ремонт Дэу Ланос Руководство

Дэу Такума электронный руководство пользования

Дэу Тико Сервис Руководство

Daewoo ZF 4HP14 Автомат Руководство по ремонту коробки передач PDF

Владельцы Холден Астра Руководство

Запчасти Daewoo Damas каталог

Запчасти Daewoo Espero каталог

Запчасти Дэу Джентра каталог

Электрические схемы Daewoo (EWD)

Предохранитель Daewoo Korando 2001 г. Коробчатая диаграмма

Дэу Калос Электропроводка Диаграмма

Дэу Корандо Мощность Схема распределения и схемы маршрутизации

Дэу Корандо Запуск и Схема подключения зарядки для дизельного двигателя

Дэу Корандо Запуск и Схема подключения зарядки для бензинового двигателя

Дэу Ланос Т-195 Электрическая схема PDF

Аудиосистема Daewoo Leganza. схема подключения стерео

ДЭУ НЕКСИЯ проводка диаграмма

Схема электропроводки Дэу Ланос

Несмотря на популярность автомобиля, руководства по ремонту Haynes для Daewoo Matiz не существует. Единственное существующее справочное руководство было распространено в Интернете в формате PDF.

Если вы ищете в Интернете рекомендации, большинство ссылок либо не работают, либо размещены на сомнительных веб-сайтах, которые могут содержать вредоносное программное обеспечение или компьютерные вирусы. Наша копия не содержит любые вирусы или вредоносное ПО.

После банкротства Daewoo и на основе широкого распространения этого документа в течение ряда лет стало понятно, что теперь он находится в открытом доступе. Поэтому во избежание проблемы с другими сайтами, сервис-мануал Daewoo Matiz теперь можно бесплатно скачать прямо с нашего сайта.

Ланос

S Хэтчбек L4-1.6L DOHC Д-ТЕК МФО (1999)

SX Хэтчбек L4-1.6L DOHC Д-ТЭК МФО (1999)

Схема Daewoo Nubira — Все модели

РАЗДЕЛ 5

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

52ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

1. СИСТЕМА ЗАПУСКА И ЗАРЯДКИ1) АККУМУЛЯТОР, ЗАЖИГАНИЕ СТАРТЕР, ГЕНЕРАТОР И ВЫКЛЮЧАТЕЛЬ (СЦЕПЛЕНИЕ(М/Т), НСБУ(А/Т) )

а. ИНФОРМАЦИЯ О РАЗЪЕМЕ РАЗЪЕМ (НОМЕР) (ЦВЕТ НОМЕРА КОНТАКТА) C102 (68 Контакт, коричневый) C103 (68 контактов, черный) C106 (2 контакта, бесцветный) C203 (15 контактов, Белый) C205 (20 контактов, бесцветный) C209 (20 контактов, бесцветный) S202 (синий) G102 G104 G105

СОЕДИНЕНИЕ, ЖГУТ ПРОВОДОВ Блок предохранителей в моторном отсеке Предохранитель в моторном отсеке Блок предохранителей в моторном отсеке I. P I.P I/P IP Аккумулятор и двигатель ABS Блок управления аккумулятором Кузов Блок управления двигателем Блок управления двигателем Кузов

ПОЛОЖЕНИЕ РАЗЪЕМА Блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке, левый Держатель разъема в отсеке для ног водителя, правый Держатель разъема пространства для ног водителя Верхняя правая боковая панель водителя Верхнее пространство для ног водителя между аккумуляторной батареей и блоком предохранителей Головка блока цилиндров Рядом с #4 Впускной коллектор Рядом со стартером

б. ИДЕНТИФИКАЦИОННЫЙ СИМВОЛ РАЗЪЕМА И НОМЕР КОНТАКТА ПОЛОЖЕНИЕ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ W53c. ПОЛОЖЕНИЕ РАЗЪЕМОВ И GROUNDS S БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТДЕЛЕНИИ S ДВИГАТЕЛЬ 2.0 DOHC

S

ЛЕВАЯ СТОЙКА ВНУТРИ

d. КОМПЛЕКТ СОЕДИНЕНИЙ S202 (СИНИЙ)

РАЗДЕЛ 3

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ДЛЯ ИСТОЧНИКОВ ПИТАНИЯ

32СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ДЛЯ ИСТОЧНИКОВ ПИТАНИЯ

0004 2. 30 Ter BAT+ ЦЕПЬ ПИТАНИЯ (БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ ПАССАЖИРА)

34W СХЕМА ЭЛЕКТРОПИТАНИЯ

3. 15A IGN 2, 15C ЦЕПЬ ПИТАНИЯ ACC (ПРЕДОХРАНИТЕЛЬ В САЛОНЕ ПАССАЖИРА) Ящик

Схема подключения для электроэнергии. ПРЕДОХРАНИТЕЛИW42

1. БЛОК РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ1) ПОЛОЖЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛИ Вид спереди

2) ИСПОЛЬЗОВАНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТДЕЛЕНИИ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ Электропитание Классификация Предохранитель NoEf 1 Ef 2 SB (медленно перегорающий предохранитель) 30 BAT(+) BAT( ) Ef 3 Ef 4 Ef 5 Ef 6 Цепь тормоза SB Предохранитель Ef 7 Ef 8 Ef 9 Запасной Ef 10 Ef 11 30 BAT(+) Запасной S 30 BAT(+) Ef 12 Ef 13 Ef 14 Ef 15 Ef 16 Ef 17 IGN 1 (15) Ef 18 Ef 19 Ef 20 Ill i ti (58) Освещение Ef 21 Ef 22 30 BAT(+) Ножевой предохранитель Ef 23 Ef 24 Ef 25 Light Li ht (58) IGN 2(15A) 30 BAT(+) BAT( ) Ef 26 Ef 27 Ef 28 Ef 29Ef 30 Лайт Ли ht (58) IGN 2(15A) Ef 31 Ef 32 Ef 33 Ef 34 30 BAT(+) Ef 35 Ef 36 Ef 37 Диод D 38 15А 10А 10А 15А 15А 10А 10А 10А 15А 15А 10А 10А 10А 10А 25А 10А 15А

Емкость30А 30А 20А 40А 30А 30А 20А 20А 10А 15А 20А 15А 25А 30А 30A 15A 15A

Использование Аккумулятор Основной (F10, F11, F12, F13, F14) Вентилятор Охлаждение двигателя Низкоскоростная АБС вентилятора (опция) Зажигание 2 (ключ) Зажигание 1 (ключ) Зажигание Реле 2 (стеклоподъемники) Вентилятор охлаждения, высокая скорость Не используется Не используется Не используется Используется Опасность Не используется Не используется Дефростер Форсунка DIS Не используется Топливо Насос Освещение Правый Освещение Левый ECM Не используется Стоп-сигнал (Стоп Лампа) Правая фара дальнего света Правая фара ближнего света Правое зеркало заднего вида с электроприводом Центральный дверной замок с подогревом ABS, кластер, напоминание S/W, лампа обогрева часов Левый дальний свет Лампа обогрева Левый ближний свет Электрическое зеркало, нагревательный мат Air Звуковой сигнал фары кондиционера Не ​​используется Противотуманная фара Компрессор кондиционера

S

Задний вид

43wusage и емкость предохранителей

2. Барс -платеж с пассажирской комнатой). №F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15 F16

Емкость15А 10А 15А 25А 10А 10А 10А 10А 15А 15А 15А 10А 10А 10A

UsagePCM, Реле зажигания 1 Опасность системы кондиционирования воздуха, Часы, Блок стеклоочистителей ДХО, АБС, звуковой сигнал, переключатель PRND, тормоз SDM (подушка безопасности) Лампа заднего хода (заднего хода) Круиз-контроль Аудио, прикуриватель Зажигалка, ключ и автомобильная антенна BTSI, аудиосистема Не используется Не используется Theft DLC 16 Терминал ABS, A/C, антиобледенитель, реле зажигания 2 ABS

15 IGN 1 ON

15C ACC

Тип лезвия

BAT+ 30A

Напряжение системы

*W30 : BAT(+) Питание через Ef1.

ИСПОЛЬЗОВАНИЕ И МОЩНОСТЬ ПРЕДОХРАНИТЕЛЕЙW44

3. РАСПОЛОЖЕНИЕ БЛОКА УПРАВЛЕНИЯ, РЕЛЕ И НОМЕР ДЕТАЛИ1) МОТОРНОЕ ОТДЕЛЕНИЕ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ Название детали Реле топливного насоса Реле противотуманных фар Реле звукового сигнала Реле освещения Реле фар Реле компрессора кондиционера Заднее стекло Реле антиобледенителя Радиатор Вентилятор охлаждения Реле высокой скорости Радиатор Реле низкой скорости вентилятора охлаждения Реле IGN 1 Реле IGN 2 Деталь № 961 961 961 961 961 961 961

961

961

961

961

4 контакта Примечания 4 контакта

6) ЗА ЛЕВОЙ ЗАЩИТНОЙ ПАНЕЛЬЮ СО СТОРОНЫ ВОДИТЕЛЯ Название детали EBCM Центральная дверь Реле блокировки Деталь № 96313430 96312298 Примечания

7) ПАНЕЛЬ ПОЛА ЗА ЦЕНТРАЛЬНОЙ ЧАСТЬЮ I/P Название детали AntiTheft Control Модуль DRL (дневные ходовые огни) Деталь № 961

96240514 Примечания

8) ПАНЕЛЬ ПОЛА ПОД ПЕРЕДНЕЙ КОНСОЛЬЮИмя детали SDM Номер детали 96312354 Примечания

2) КОРОБКА ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ ПАССАЖИРА Название детали Реле ABS Деталь № 12088595 Примечания

3) ДЕРЖАТЕЛЬ РАЗЪЕМА МЕСТА ДЛЯ НОГ ВОДИТЕЛЯ ЗА ДЕРЖАТЕЛЕМ Название детали Мигалка Блок (реле указателей поворота) Реле стеклоочистителя Реле 4-й скорости электродвигателя вентилятора Блок BTSI и ключевой блокировки Деталь № 96312545 96250544 961

96312299 Примечания

4) ВЕРХНЯЯ ЧАСТЬ ДЛЯ НОГ ВОДИТЕЛЯ Название детали Колокольчик Деталь № 96219056 Примечания

5) ЗА ЛЕВОЙ ФАРОЙНазвание детали Управление вентилятором системы охлаждения радиатора Реле Деталь № 96312958 Примечания

СЕКЦИЯ: 9B

СИСТЕМЫ ОСВЕЩЕНИЯ ВНИМАНИЕ: Отсоедините отрицательный кабель аккумуляторной батареи. перед снятием или установкой любого электрического блока или когда инструмент или оборудование может легко войти в контакт с открытыми электрическими терминалы. Отключение этого кабеля поможет предотвратить личную травмы и повреждения автомобиля. Зажигание также должно быть в положении LOCK. если иное не отмечено.

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . . . . . . . . 9B2 ТАБЛИЦА ИСПОЛЬЗОВАНИЯ ЛАМП . . . . . . . . . . . . . . . . . . . . . 9B2 ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙ . 9Б2 СХЕМЫ И МАРШРУТНЫЕ СХЕМЫ. . . . . 9B3 НАПОМИНАНИЕ О ФАР ЦЕПЬ ЗВУКОВОЙ СИГНАЛИЗАЦИИ 9B 3 СТОЯНОЧНЫЕ, ЗАДНИЕ, ГАБАРИТНЫЕ И НОМЕРНЫЕ ФОНАРИ СХЕМА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B4 ЦЕПЬ ПОВОРОТОВ И АВАРИЙНЫХ ФОНАРОВ . . . . . . 9B5 ТОРМОЗ И ЦЕПЬ ЛАМП РЕЗЕРВНОГО ДВИЖЕНИЯ . . . . . 9B6 ЛАМПЫ СВЕТИЛЬНИКА САЛОНА И ЦЕПЬ ЛАМПЫ БАГАЖНОГО ОТДЕЛЕНИЯ . . . . . . . . . 9B7 ФАРЫ СХЕМА . . . . . . . . . . . . . . . . . . . . 9B8 ДНЕВНОЙ БЕГ ЦЕПЬ ЛАМП . . . . . . . 9B9 ЦЕПЬ ПРОТИВОТУМАННЫХ ФАР . . . . . . . . . . . . . . . . . . . . 9B10 ДИАГНОСТИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B11 ЗВОНОК НАПОМИНАНИЯ О ФАР . . . . . . 9B11 ФАРЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B12 ПРОТИВОТУМАННЫЕ ФОНАРИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B18 ЗАДНИЕ КОМБИНИРОВАННЫЕ ФОНАРИ . . . . . . . . . . . . . 9B19 ЛАМПЫ САЛОНА И БАГАЖНОГО ОТДЕЛЕНИЯ . . . . . . . . . . . . . . . . 9B28 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ . . . . . . . . . . . . . . 9B31 АВТОМОБИЛЬНОЕ ОБСЛУЖИВАНИЕ . . . . . . . . . . . . . . . . . . . . 9B31 ФАРЫ/ПЕРЕДНИЕ УСИЛИТЕЛИ ПОВОРОТА 9B31 НАПРАВЛЕНИЕ ФАР . . . . . . . . . . . . . . . . . . . . . . 9B34 СТОЯНОЧНЫЕ ФОНАРИ . . . . . . . . . . . . . . . . . . . . . . . . 9B35 БОКОВЫЕ ГАНИрНЫЕ ФОНАРИ . . . . . . . . . . . . . . . . . . . 9B36 ПРОТИВОТУМАННЫЕ ФОНАРИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B37 ЗАДНЯЯ КОМБИНАЦИЯ ЛАМПЫ. . . . . . . . . . . . . 9B39 ЦЕНТРАЛЬНЫЙ ВЫСОКИЙ СТОП-СИГНАЛ (НОЧБЭК) . . . . . . . . . . . . . . . . . . . . . . . . . 9B40 ЦЕНТРАЛЬНЫЙ ВЫСОКИЙ СТОП-СИГНАЛ (ХЭТЧБЕК) . . . . . . . . . . . . . . . . . . . . . . . . . 9B40 ЦЕНТРАЛЬНЫЙ ВЫСОКИЙ СТОП-СИГНАЛ (ФУРГОН) 9 B41 ПОДСВЕТКА НОМЕРНОГО ЗНАКА . . . . . . . . . . . . . . . . . . 9Б42 ВЫКЛЮЧАТЕЛЬ ДВЕРНОГО КОСУНКА . . . . . . . . . . . . . . . . . . . . 9Б42 ВНУТРЕННЯЯ ЛАМПОЧКА . . . . . . . . . . . . . КАРТА ЛАМПА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЛАМПА ПЕРЧАТОЧНОГО ЯЩИКА . . . . . . . . . . . . . . . . . . . . . . . ЛАМПА ДЛЯ ПЕПЕЛЬНИЦЫ. . . . . . . . . . . . . . . . . . . . . . . . . 9B43 9B44 9B44 9B45

ЛАМПА БАГАЖНОГО ОТДЕЛЕНИЯ . . . . . . . . 9B46 ЛАМПА ГРУЗОВОГО ОБЛАСТИ (ВАГОН). . . . . . . . . . . 9B46 МОДУЛЬ ДНЕВНЫХ ХОДОВЫХ ОГНЕЙ . . . . . . . 9B47 ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9Б48 ФАРА НАПОМИНАНИЕ . . . . . . . . . . . . . 9B48 ФАРЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B48 ДНЕВНЫЕ ХОДОВЫЕ ФОНАРИ . . . . . . . . . . . . . . СТОЯНОЧНЫЕ И ПОВОРОТНЫЕ ФОНАРИ. . . . . БОКОВЫЕ ГАБАРИТНЫЕ ФОНАРИ. . . . . . . . . . . . . . . . . . . ПРОТИВОТУМАННЫЕ ФАРЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗАДНИЙ КОМБИНИРОВАННЫЕ ЛАМПЫ. . . . . . . . . . . . . ЛАМПА НОМЕРНОГО ЗНАКА. . . . . . . . . . . . . . . . . . . ВНУТРЕННЯЯ ЛАМПОЧКА . . . . . . . . . . . . . ЛАМПА ПЕРЧАТОЧНОГО ЯЩИКА . . . . . . . . . . . . . . . . . . . . . . . 9B48 9B48 9B48 9B48 9B48 9B49 9B49 9B49

ЛАМПА ПЕПЕЛЬНИЦЫ. . . . . . . . . . . . . . . . . . . . . . . . . 9B49 ЛАМПА БАГАЖНОГО ОТДЕЛЕНИЯ . . . . . . . . 9B49

9B 2СИСТЕМЫ ОСВЕЩЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАБЛИЦА ИСПОЛЬЗОВАНИЯ ЛАМПЫ HighMounted Стоп-сигнал Противотуманные фары Лампа перчаточного ящика Фара Интерьер Лампа подсветки номерного знака Лампа багажного отделения Лампа парковки и Передний указатель поворота Задний указатель поворота Боковой габаритный фонарь Номер запасной лампы заднего фонаря и стоп-сигнала 27 Вт 21 Вт 55 Вт 10 Вт Двойной 60/55 Вт 10 Вт 5 Вт 10 Вт Двойной 27/8 Вт Одинарный 27/8 Вт 8 Вт Двойной 27/8 Вт

ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖА Применение CHMSL Монтаж Гайки Крепежные винты CHMSL Винты модуля дневных ходовых огней Дверь Винт переключателя косяка Гайки противотуманных фар Болты фары в сборе Фара Монтажная гайка Винты лампы номерного знака Винты лампы карты Задняя часть Комбинированная лампа сборочная винты NSM 4 4 фунта LBIN 35 35

4

35

4 4 4 4 4 1 4

35 35 35 35 35 9 35

Daewoo v121 Bl4

Секция: 9U

Cruise Control V. 121. : Отсоедините отрицательный аккумулятор кабель перед снятием или установкой любого электрического блока или когда инструмент или оборудование могут легко войти в контакт с незащищенными электрические клеммы. Отсоединение этого кабеля поможет предотвратить телесные повреждения и повреждение автомобиля. Зажигание также должно быть в положении LOCK, если не указано иное.

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . . . . . . . . 9U1 ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙ . 9У1 СХЕМЫ И МАРШРУТНЫЕ СХЕМЫ. . . . . СИСТЕМА КРУИЗ-КОНТРОЛЯ (АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ) (1 ИЗ 2) . . . . . . . . . . . . . . . . . . . СИСТЕМА КРУИЗ-КОНТРОЛЯ (АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ) (2 ИЗ 2) . . . . . . . . . . . . . . . . . . . СИСТЕМА КРУИЗ-КОНТРОЛЯ (РУЧНАЯ ТРАНСМИССИЯ) (1 ИЗ 2) . . . . . . . . . . . . . . . . . . . КРУИЗ-КОНТРОЛЬ СИСТЕМА (РУЧНАЯ ТРАНСМИССИЯ) (2 ИЗ 2) . . . . . . . . . . . . . . . . . . . 9U2 9U2 9U3 9U4 9U5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ . . . . . . . . . . . . . . 9U11 АВТОМОБИЛЬНОЕ ОБСЛУЖИВАНИЕ . . . . . . . . . . . . . . . . . . . . 9У11 ПРИВОД КРУИЗ-КОНТРОЛЯ . . . . . . . . . . . 9У11 КАБЕЛЬ УПРАВЛЕНИЯ ПРИВОДОМ . . . . . . . . . . . . 9U15 ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ . . . . . . . . . . . . . . . . . . . . . . . . . . . 9У17 ОБЩИЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9У19 РАБОТА СИСТЕМЫ КРУИЗ-КОНТРОЛЯ . 9U19 ПРИВОД КРУИЗ-КОНТРОЛЯ. . . . . . . . . . . 9U19 ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ . . . . . . . . . . . . . . . . . . . . . . . . . . . 9У19 РЫЧАГ ПЕРЕКЛЮЧАТЕЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . 9U19

ДИАГНОСТИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9U6 ДИАГНОСТИКА КРУИЗ-КОНТРОЛЯ . . . . . . . . . . . . 9U6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИFХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙSПрименение Болты привода Гайки кронштейна привода NSm 4 18 LbFt 13 LbIn 35

9U 2IC СИСТЕМА УПРАВЛЕНИЯ ПОЕЗДКОЙ

СХЕМА И МАРШРУТНАЯ СХЕМА СИСТЕМА АВТОМАТИЧЕСКОГО КОНТРОЛЯ КОРОБКА ПЕРЕДАЧ) (1 ИЗ 2)

Daewoo v121 BL4

Cruise Conrtol System 9u 3

Система круизного управления (автоматическая трансакса) (2 из 2)

Daewoo v121 BL4

9U 4ICRUISE CONRTOL SYSTEM

SYSTER CONTROL SYSTON )

DAEWOO V121 BL4

СЕКЦИЯ: 9F

АУДИОСИСТЕМЫ ПРЕДОСТЕРЕЖЕНИЕ: Отсоедините отрицательный кабель аккумуляторной батареи. перед снятием или установкой любого электрического блока или когда инструмент или оборудование может легко войти в контакт с открытыми электрическими терминалы. Отключение этого кабеля поможет предотвратить личную травмы и повреждения автомобиля. Зажигание также должно быть в положении LOCK. если иное не отмечено.

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . . . . . . . . 9F1 ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙ . 9F1 СХЕМЫ И МАРШРУТНЫЕ СХЕМЫ. . . . . 9F2 ЦЕПЬ АУДИОСИСТЕМЫ . . . . . . . . . . . . . . . . . . 9F2 ДИАГНОСТИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9F3 СТЕРЕО КАССЕТНАЯ АМ/FM РАДИО. . . . . . . . ДИНАМИК 9F3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9F5 АНТЕННА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9F6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ . . . . . . . . . . . . . . . 9F8 АВТОМОБИЛЬНОЕ ОБСЛУЖИВАНИЕ . . . . . . . . . . . . . . . . . . . . . 9F8 СТЕРЕО КАССЕТНОЕ AM/FM РАДИО . . . . . . . . 9F8 ДИНАМИК ПЕРЕДНИХ ДВЕРЕЙ . . . . . . . . . . . . . . . . . 9F9 ТВИТЕР ДИНАМИКИ. . . . . . . . . . . . . . . . . . . 9Ф10 ЗАДНИЕ ДИНАМИКИ (НОЧБЭК) . . . . . . . . . 9F10 ЗАДНИЕ ДИНАМИКИ (ХЭТЧБЕК) . . . . . . . . . . 9Ф11 МАЧТОВАЯ АНТЕННА. . . . . . . . . . . . . . . . . . . . . . . . . АНТЕННА НА КРЫШЕ. . . . . . . . . . . . . . . . . . . . . . . . СИЛОВАЯ АНТЕННАЯ МАЧТА (NOTCHBACK) . . . СИЛА ДВИГАТЕЛЬ АНТЕННЫ (НОЧБЭК) 9F12 9F13 9F13 9F14

УСТРОЙСТВО СМЕНЫ КОМПАКТ-ДИСКОВ . . . . . . . . . . . . . . . 9F15 ОБЩИЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9F17 АУДИОСИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . 9F17 СИСТЕМА ОХРАНЫ ЗВУКА. . . . . . . . . . . . . . . 9F17 ПЕРЕДНИЕ И ЗАДНИЕ ДИНАМИКИ . . . . . . . . . . . 9F17 ТВИТЕР ДИНАМИКИ. . . . . . . . . . . . . . . . . . . 9Ф17 МАЧТОВАЯ АНТЕННА. . . . . . . . . . . . . . . . . . . . . . . . . ЭНЕРГЕТИЧЕСКАЯ АНТЕННА. . . . . . . . . . . . . . . . . . . . . . . КРЫША АНТЕННА. . . . . . . . . . . . . . . . . . . . . . . . магнитофон И УХОД ЗА КАССЕТАМИ. . . . . 9F17 9F17 9F17 9F17

УХОД ЗА КОМПАКТ-ДИСКАМИ . . . . . . . . . . . . . . . . . . . 9F17

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИFХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙSПрименение Колпачковая гайка антенны Гайки двигателя антенны Болты аудиосистемы CD-чейнджер Гайки Мачта Основание антенны Гайка Динамик передней двери Винты Задний динамик Винты Антенна на крыше Гайка Нм 7 7 4 7 4 4 4 10 LbFt LbIn 62 62 35 62 35 35 35 89

9F 2АУДИОСИСТЕМЫ

СХЕМА И МАРШРУТНАЯ СХЕМА ЦЕПИ АУДИОСИСТЕМЫ

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 3

ДИАГНОСТИКА СТЕРЕО КАССЕТНАЯ AM/FM РАДИОКассета AM/FM Радио Не работает Шаг 1 2 Действие Проверьте предохранители EF1, F9 и F10. Предохранители EF1, F9 и F10 перегорели? 1. Проверьте на короткое замыкание и устраните, если необходимый. 2. Замените перегоревшие предохранители. Ремонт завершен? 1. С помощью вольтметра проверьте напряжение аккумуляторной батареи на предохранителях EF1 и F10. 2. Включите зажигание и проверьте напряжение аккумуляторной батареи на предохранителе F9. Соответствует ли напряжение аккумуляторной батареи указанному значению на предохранителях EF1, Ф9 и Ф10? Восстановите цепь питания предохранителей. Это ремонт закончен? 1. Отсоедините электрический разъем магнитолы. 2. Включите зажигание. 3. Используйте вольтметр для проверки аккумулятора. напряжение на клеммах 4 и 5 разъема магнитолы. напряжение соответствует указанному значению на обеих клеммах? Ремонт разрыв цепи между разъемом магнитолы и предохранителем. Это ремонт закончен? С помощью омметра проверьте цепь заземления на клемма 14 разъема магнитолы. Соответствует ли сопротивление указанное значение? Устранить разрыв цепи массы между радио разъем и масса G105. Ремонт завершен? Заменить радио. Ремонт завершен? 00,5 Вт 1114 В 1114 В Значение Да Перейти к Шагу 2 Система в норме Нет Перейдите к Шагу 3

3

Перейдите к шагу 5

Перейдите к шагу 4

4 5

Система ОК. к шагу 8

8

Система в норме

9

Система в норме

Кассетный проигрыватель не работает, функции AM/FM в норме Шаг 1 2 Действие Проверьте жалобу клиента. Уничтожает ли кассетный плеер ленты? Используя ленту хорошего качества, определите, проигрыватель работает плохо или не работает. Кассетный плеер плохо работать? Проверьте кассетный проигрыватель на наличие препятствий позади ленточная дверь. Обнаружено препятствие? Значение(я) Да Перейдите к шагу 5 Перейдите к шагу 5 Нет Перейдите к шагу 2 Перейдите к шагу 3

3

Перейдите к Шагу 4

Перейдите к Шагу 8 можно удалить, применяя мягкое усилие. Преграда устранена? Очистите головку кассетного проигрывателя, шпиль и систему привода. Лента нормально воспроизводится? Замените радио. ремонт полный? Проверьте кассетный проигрыватель на предмет нормальной работы. Это ремонт закончен? Сообщите владельцу неисправной или изношенной ленты. Является ремонт закончен? Значение(я) Да Перейдите к шагу 5 Нет Перейдите к шагу 6

5

Перейдите к шагу 7

Перейдите к шагу 6

6 7 8

Система в норме Система в норме Система в норме

AM не работает, FM и кассета в норме Шаг 1 Действие Замените радио. Ремонт завершен? Значение(я) Да Нет

FM-радио не работает, AM и кассета в нормеШаг 1 Действие 1. Отсоедините антенный кабель от антенны. 2. Подключить тест антенну к антенному кабелю. 3. Проверьте прием FM-радио. Является FM-радио работает нормально? Замените антенну. ремонт полный? 1. Снимите магнитолу с панели приборов. 2. Отключить антенный кабель от магнитолы. 3. Подключите тестовую антенну к радио. 4. Проверьте прием FM-радио. Работает ли FM-радио правильно? Замените антенный кабель между радио и антенна. Ремонт завершен? Замените радио. ремонт полный? Значение(я) Да Перейдите к шагу 2 Нет Перейдите к шагу 3

2 3

Система ОК, перейдите к шагу 4, перейдите к Шату 5

4

Система OK

5

Система OK

Daewoo v121 Bl4

Аудиосистемы 9F 5

Динамические динамики. аудио Система в норме. Шаг 1 Действие 1. Включите зажигание и радио. 2. Проверьте наличие искажений или неработающих передних динамиков с помощью фейдера. и регулировка баланса для всех источников (AM, FM, лента, CD). Передние динамики искажены? Проверьте динамик и области двери на наличие повреждений, дребезжания или вибрации. Есть что-нибудь свободно или мешает динамику, вызывая искажения? Сделать необходимый ремонт для фиксации компонента, вызвавшего деформацию. Ремонт завершен? 1. Снимите передние динамики и отсоедините разъем динамика. 2. С помощью омметра проверьте провода динамика. за короткое замыкание на массу. Показывает ли омметр указанное значение? Устраните короткое замыкание между разъемом переднего динамика и разъем радио. Ремонт завершен? Подставить известную хороший динамик для динамика, вызывающего искажения. Это искажения устранены? Замените динамик. Ремонт завершен? Замените радио. Ремонт завершен? R Значение(я) Да Перейти к Шаг 2 Нет Перейдите к шагу 4

2

Перейдите к шагу 3

Перейдите к шагу 4

3

Система OK

4

Следует к шагу 6

. к Шагу 7

Перейдите к Шагу 8

7 8

Система в норме Система в норме

Задние динамики искажены или не работают, остальная часть аудиосистемы OKШаг 1 Действие 1. Включите зажигание и радио. 2. Проверьте искаженные или неработающие задние динамики с помощью фейдера и управление балансом со всеми источниками (AM, FM, лента, CD). Задние динамики искажены? Проверьте динамики, заднюю панель, и область багажника на наличие повреждений, дребезжания или вибрации. Здесь что-нибудь болтается или мешает динамику, вызывая искажения? Выполните необходимый ремонт, чтобы закрепить компонент, вызывающий искажение. Ремонт завершен? 1. Отсоединяем заднюю компьютерные колонки. 2. С помощью омметра проверьте провода динамика на короткое замыкание. К земле, приземляться. Показывает ли омметр указанное значение? Значение R Да Перейдите к шагу 2 Нет Перейдите к шагу 4

2

Перейдите к Шату 3

Перейдите к шагу 4

3

Система OK

4

. Следует к Шату 6

. Следует к шагу 5

Daewoo v121 Bl4

9f 6iaudio SystemStep 5 Action. короткое замыкание между разъем заднего динамика и разъем радио. ремонт полный? Замените заведомо исправный динамик на динамик, вызывающий искажение. Устранена ли дисторсия? Замените динамик. Ремонт завершен? Замените радио. Ремонт завершен? Значение(я) Да Система в норме Нет

6

Перейдите к Шагу 7

Перейдите к Шагу 8

7 8

Система в норме Система в норме

ANTENNAPower Антенна не работает Шаг 1 2 Проверьте предохранитель EF29. Является предохранитель EF29 перегорел? 1. Проверьте на короткое замыкание и устраните, если необходимый. 2. Замените перегоревший предохранитель. Ремонт завершен? Использовать вольтметр для проверки напряжения аккумуляторной батареи на предохранителе EF29. Есть ли напряжение батареи соответствует указанному значению? Ремонт открытой мощности цепь питания на предохранитель EF29. Ремонт завершен? Использовать вольтметр для проверки напряжения батареи на разъеме питания антенны клемма 1. Соответствует ли напряжение аккумуляторной батареи указанному значению? Устранить разрыв цепи между клеммой 1 разъема силовой антенны. и предохранитель EF29. Ремонт завершен? Используйте омметр для проверки цепь заземления на клемме 2 разъема силовой антенны. сопротивление соответствует указанному значению? Ремонт открытого грунта замыкание между клеммой 2 разъема силовой антенны и массой G303. Ремонт завершен? 1. Включите зажигание. 2. Включите радио НА. 3. Используйте вольтметр для проверки напряжения батареи на силовой антенне. вывод 3 разъема. Соответствует ли напряжение аккумуляторной батареи указанному ценность? Замените силовую антенну. Ремонт завершен? 1. Повернуть зажигание включено. 2. Включите радио. 3. Используйте вольтметр для проверки напряжения аккумуляторной батареи на клемме 12 магнитолы. Закончен ли ремонт? 1114 В 1114 В 0 0,5 Вт 1114 В 1114 В Действие Значения Да Перейти к шагу 2 Система в норме Нет Перейдите к шагу 3

3

Перейдите к шагу 5

Перейдите к шагу 4

4 5

Система ОК. к шагу 8

8

Система OK

Перейдите к шагу 10

Перейдите к шагу 11

10 11

Система OK. Следите за шагом 12. 9F 7Шаг 12 Действие Устранить разрыв цепи между клемма 12 радио и клемма 3 разъема силовой антенны. ремонт закончен? Замените аудиосистему. Ремонт завершен? Значение(я) Да Система в норме Нет

13

Система OK

DAEWOO V121 BL4

9F 8АУДИО СИСТЕМЫ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ АВТОМОБИЛЯ СТЕРЕО КАССЕТА AM/FM RADIOПроцедура удаления1. 2. Отсоедините отрицательный кабель аккумуляторной батареи. Снимите винты декоративной панели аудиосистемы и снимите декоративную панель аудиосистемы. пластина.

3. 4.

Снимите болты аудиосистемы и аудиосистему. Отключить электрический разъем аудиосистемы и антенный кабель.

Процедура установки1. Подключить электрическую часть аудиосистемы разъем и антенный кабель.

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 92. Установите аудиосистему с болты.

Затянуть3. 4. 5. Затяните болты аудиосистемы моментом 4 Н·м (35 лбин). Установите декоративную пластину аудиосистемы с помощью винтов. Соединять отрицательный кабель аккумулятора. Введите защитный код. Обратитесь к Аудио Система безопасности в этом разделе.

ДИНАМИК ПЕРЕДНИХ ДВЕРЕЙПроцедура снятия1. 2. 3. 4. Отключите отрицательный кабель аккумулятора. Снимите панель обшивки передней двери. Ссылаться на раздел 9G, Внутренняя отделка. Снимите винты динамика передней двери и динамик в передней двери. Отсоедините электрический разъем.

Процедура установки1. 2. Подсоедините электрический разъем. Установите динамик передней двери с помощью винтов.

Затянуть3. 4. Затяните винты динамика передней двери до 4 Н·м (35 лбин). Установите панель обшивки передней двери. См. раздел 9G, Интерьер салона. Подсоедините отрицательный кабель аккумулятора.

DAEWOO V121 BL4

9F 10АУДИОСИСТЕМЫ

ТВИТЕР ДИНАМИКИПроцедура снятия1. 2. 3. Отключите отрицательный кабель аккумулятора. Снимите высокочастотный динамик, поддев его твитер на накладке передней двери. Отключите электрический разъем.

Процедура установки1. 2. 3. Подсоедините электрический разъем. Установите высокочастотный динамик, защелкнув высокочастотный динамик на накладка входной двери. Подсоедините отрицательный кабель аккумулятора.

ЗАДНИЕ ДИНАМИКИ (NOTCHBACK) Процедура снятия1. 2. 3. Отключить отрицательный кабель аккумулятора. Снимите подушку заднего сиденья и спинка заднего сиденья. См. Раздел 9H, Сиденья. Снимите правую сторону Панель обшивки задней стойки и накладка порога крышки багажника. Ссылаться на раздел 9G, Внутренняя отделка. Отсоедините электрический разъем. Снимите винты и задние динамики.

4. 5.

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 11 Процедура установки1. Установите заднюю динамики с винтами.

Затянуть2. 3. Затяните винты заднего динамика с усилием 4 Нм (35 фунтов). Подсоедините электрический разъем. Установите пластину порога крышки палубы декоративная крышка и правая боковая панель обивки задней стойки. Обратитесь к разделу 9G, Внутренняя отделка. Установите спинку заднего сиденья и заднее сиденье диванная подушка. См. Раздел 9H, Сиденья. Подключите отрицательную батарею кабель.

4. 5.

ЗАДНИЕ ДИНАМИКИ (ХЭТЧБЕК)Процедура снятия1. 2. 3. 4. Отключить отрицательный кабель аккумулятора. Снимите крышку доступа к заднему динамику. Снимите винты и задний динамик. Отключите электрическое разъем.

Процедура установки1. Подсоедините электрический разъем. Примечание: Разнородные металлы при непосредственном контакте друг с другом могут быстро подвергаться коррозии. Обязательно используйте правильные крепежные детали, чтобы предотвратить преждевременная коррозия. 2. Установите задний динамик с винты.

Затянуть3. 4. Затяните винты заднего динамика с усилием 4 Нм (35 фунтов). Установите крышку доступа к заднему динамику. Подключите отрицательную батарею кабель.

DAEWOO V121 BL4

9F 12АУДИОСИСТЕМЫ

МАЧТОВАЯ АНТЕННАПроцедура снятия1. 2. 3. 4. Отключить минус кабель аккумулятора. Снимите обивку задней четверти багажника панель. См. Раздел 9G, Отделка салона. Открутите и снимите мачтовая антенна. Снимите колпачковую гайку антенны и резиновый втулка.

Процедура установкиПримечание: Разнородные металлы в прямом контакт друг с другом может привести к быстрой коррозии. Обязательно используйте правильный крепеж для предотвращения преждевременной коррозии. 1. Установите основание антенны мачты с гайкой.

ЗатянутьЗатяните гайку основания мачтовой антенны с усилием 4 Нм (35 фунтов).

2. 3.

Подключите антенный кабель. Установите резиновую втулку и гайка крепления антенны.

Затянуть4. 5. 6. Затяните накидную гайку антенны с моментом 7 Нм (62 фунта). Установите мачтовую антенну. Установить заднюю часть багажника панель отделки четверти. См. Раздел 9G, Отделка салона. Подключить отрицательный кабель аккумулятора.

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 13

АНТЕННА НА КРЫШЕ (показан универсал, аналогично хэтчбеку) Процедура снятия1. 2. 3. 4. Отсоедините отрицательный кабель аккумуляторной батареи. Удалите образовавшуюся хедлайнер. См. Раздел 9Вопрос, Крыша. Отсоедините антенный кабель и электрический разъем. Снимите гайку и антенну.

Процедура установкиПримечание: Разнородные металлы в прямом контакт друг с другом может привести к быстрой коррозии. Обязательно используйте правильный крепеж для предотвращения преждевременной коррозии. 1. Установите антенна на крыше с гайкой.

Затянуть2. 3. 4. Затяните гайку антенны на крыше моментом 10 Нм (89 лбин). Подсоедините кабель антенны и электрический разъем. Установите сформированный потолок. См. Раздел 9Вопрос, Крыша. Соединять отрицательный кабель аккумулятора.

МОЩНАЯ АНТЕННАЯ МАЧТА (НОТЧЗАД) Процедура снятия1. 2. 3. Удалить накидную гайку антенны и резиновую втулку. Включите радио и снимите мачту антенны и кабель. Выключите радио.

DAEWOO V121 BL4

9F 14АУДИОСИСТЕМЫ Процедура установки1. 2. Установите антенная мачта с зубьями кабеля, обращенными к передней части средство передвижения. Установите резиновую втулку и накидную гайку антенны.

ЗатянутьЗатяните накидную гайку антенны до 7 Нм (62 фунта).

ПИТАНИЕ ДВИГАТЕЛЯ АНТЕННЫ (НОЧБЭК) Процедура снятия1. 2. 3. Отсоедините отрицательный кабель аккумуляторной батареи. Убрать багаж панель обшивки задней четверти отсека. См. Раздел 9G, Интерьер. Подрезать. Снимите колпачковую гайку антенны и резиновую втулку.

4. 5. 6.

Ослабьте гайки крепления двигателя антенны к автомобилю. Снимите двигатель антенны. Отсоедините электрический разъем и сливной шланг от двигателя антенны.

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 15 Процедура установки1. 2. Подключите электрический разъем и сливной шланг к двигателю антенны. Установите двигатель антенны с помощью гаек.

ЗатянутьЗатяните гайки двигателя антенны до 7 Нм (62 фунта).

3. 4.

Установите накидную гайку антенны. Установить багажное отделение панель отделки задней четверти. См. Раздел 9G, Отделка салона.

Затянуть5. Затяните накидную гайку антенны с усилием 7 Нм (62 фунта). Подсоедините отрицательный кабель аккумулятора.

УСТРОЙСТВО ЗАМЕНЫ КОМПАКТ-ДИСКОВ Процедура снятия1. 2. 3. Отключите отрицательный кабель аккумулятора. Отсоедините электрический разъем CD-чейнджера. разъем. Снимите гайки и CD-чейнджер.

DAEWOO V121 BL4

9F 16АУДИОСИСТЕМЫ Процедура установки1. Установите компакт-диск чейнджер с гайками.

Затянуть2. 3. Затяните гайки CD-чейнджера до 7 Нм (62 фунта). Подсоедините электрический разъем CD-чейнджера. Подключить негатив кабель аккумулятора.

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 17

ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ АУДИОСИСТЕМЫЕсть Доступны три аудиосистемы: S S S Стерео кассета с цифровой логикой Радио AM/FM с электронным выбросом кассеты. Стерео цифровая логика AM/FM-радио с проигрывателем компакт-дисков. CD-чейнджер, установленный в багажнике, который доступен с кассетным AM/FM-радио.

ТВИТЕР ДИНАМИКИВысокочастотные динамики установлены спереди дверная накладка рядом с приборной панелью.

МАЧТОВАЯ АНТЕННАРучная антенна рассчитана на работу в большинстве автомобилей. моется без повреждений. Если мачта слегка согнута, ее можно выпрямляется вручную. Ручную антенну можно заменить, если она сильно изогнут. Антенны с ручным управлением должны всегда содержаться в чистоте производительность.

АНТЕННА ПИТАНИЯДополнительная антенна питания управляется радио. При включении радиостанции антенна выдвигается. Когда радио выключено, отключив питание или выключив зажигание, антенна убирается.

СИСТЕМА ОХРАНЫ ЗВУКААктивирована система охраны звука всякий раз, когда цепь аудиосистемы отсоединена от аккумуляторной батареи. Для аудиозаписи необходимо ввести четырехзначный код безопасности. система для возобновления работы. Защитный код выбит на карта, находящаяся в автомобиле (обычно в бардачке). необходимо использовать следующую процедуру ввода кода безопасности, чтобы деактивировать охранную аудиосистему: 1. 2. После подключения аудиосистемы безопасности к аккумулятору, COdE будет мигать на отображать. Введите правильный код безопасности в устройство, используя предустановленных кнопок с 1 по 8. Например, если номер безопасности 1234: 1) Нажмите кнопку предварительной настройки № 1. COdE: исчезнет и На дисплее появится 1. 2) Нажмите кнопку предварительной настройки № 2 и появится 12. 3) Нажмите кнопку предварительной настройки № 3, и 123 появится на экране. появляться. 4) Нажмите кнопку предварительной настройки № 4, и появится 1234. 1. Аудиосистема заработает и перейдет на магнитолу.

АНТЕННА НА КРЫШЕАнтенна на крыше, состоящая из двух частей, входит в стандартную комплектацию хэтчбек и универсал. Верхняя половина антенны может быть откручиваются и снимаются, если возникают проблемы с зазором по высоте.

УХОД ЗА МАГНИТОФОНОМ И КАССЕТАМИГолова и шпиль две части магнитофона, которые следует почистить. Чтобы очистить головку и шпиль, используйте ватный тампон, смоченный в медицинском спирте. Набор для очистки кассеты также можно использовать для очистки головки и шпиль. Следуйте инструкциям чистящего комплекта, чтобы очистить ленту. игрок. Это обслуживание должно выполняться каждые 100 часов работы. кассетная операция. Не прикасайтесь к головке ленты намагниченными инструменты. Если головка намагничивается, кассеты портятся. играл в плеере. Кассеты не обслуживаются. Гарантийные обязательства на кассеты предоставляет производитель кассет. Хранить кассеты вдали от источников тепла и прямых солнечных лучей.

Если вы не введете правильный код безопасности в устройство, Появится Err, а затем COdE, и будет несколько звуковых сигналов. гудки. В этом случае повторите процедуру входа в систему безопасности. начиная с шага 2.

УХОД ЗА КОМПАКТ-ДИСКАМИОсторожно обращайтесь с дисками. Храните диски в защитные чехлы вдали от солнца, жары и пыли. Если поверхность загрязнена, смочите чистую мягкую ткань в растворе мягкого нейтрального моющее средство и протрите диск начисто.

ПЕРЕДНИЕ И ЗАДНИЕ ДИНАМИКИВсе аудиосистемы используют четыре динамика: два динамики, установленные в передних дверях, и два динамика, установленные в задний. В качестве опции предлагается коаксиальный двухполосный тыловой динамик.

DAEWOO V121 BL4

СЕКЦИЯ: 9A

СИСТЕМА ПРОВОДКИ КУЗОВА ВНИМАНИЕ: Отсоедините отрицательную клемму аккумулятора кабель перед снятием или установкой любого электрического блока или когда инструмент или оборудование могут легко войти в контакт с незащищенными электрические клеммы. Отсоединение этого кабеля поможет предотвратить телесные повреждения и повреждение автомобиля. Зажигание также должно быть в положении LOCK, если не указано иное. . . . . 9А1 ТАБЛИЦА ЦВЕТОВ ПРОВОДОВ. . . . . . . . . . . . . . . . . . . . . 9А1 СХЕМА РАСПРЕДЕЛЕНИЯ ЭНЕРГИИ. . . . . . . 9A2 ЛОКАТОР БЛОКА ПРЕДОХРАНИТЕЛЕЙ (ДВИГАТЕЛЬ) . . . . . . . . . 9A4 РАСПРЕДЕЛИТЕЛЬ БЛОКА ПРЕДОХРАНИТЕЛЕЙ (ПАССАЖИРСКИЙ ОТДЕЛЕНИЕ). . . . . . . . . . . . . . . . . . . . . . . 9А4 ПРЕДОХРАНИТЕЛЬ ДИАГРАММА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ПРОВОДКА ЗАДНЕГО ЖГУТА . . . . . . . . . . . . . . . . ПЕРЕДНЯЯ ЖГУТ ПРОВОДОВ МАРШРУТИЗАЦИЯ. . . . . . . . . . . . . . МАРШРУТИЗАЦИЯ НАПОЛЬНЫХ ЖГУТОВ . . . . . . . . . . . . . . 9A5 9A7 9A8 9A9

ЖГУТ ПРОВОДОВ ПРИБОРОВ. . . . . . . 9A10 ДВЕРНОЙ ЖГУТ ПРОВОДОВ МАРШРУТИЗАЦИЯ. . . . . . . . . . . . . . 9A11

СХЕМА И МАРШРУТИЗАЦИЯ ТАБЛИЦА ЦВЕТОВ ПРОВОДАЦвет провода Зеленый Светло-зеленый Синий Коричневый Оранжевый Желтый Серый Небесно-голубой Красный Черный Розовый Белый Фиолетовый Аббревиатура на схеме DK GRN LT GRN DK BLU BRN ORN YEL GRY LT BLU RED BLK PNK WHT PPL

Провода с трассировкойЦвет провода Красный с белой маркировкой Аббревиатура На схеме КРАСНЫЙ/БЕЛЫЙ

9A 2СИСТЕМА ПРОВОДКИ КУЗОВА

СХЕМА РАСПРЕДЕЛЕНИЯ ПИТАНИЯ

DAEWOO V121 BL4

СИСТЕМА ПРОВОДКИ КУЗОВА 9A 3

DAEWOO V121 BL40006

9A 4IBODY WIRING SYSTEM

FUSE BLOCK LOCATOR (ENGINE)

FUSE BLOCK LOCATOR (PASSENGER COMPARTMENT)

DAEWOO V121 BL4

BODY WIRING SYSTEM 9A 5

FUSE CHARTFuse EF1 (Engine Fuse) EF2 EF3 EF4 EF5 EF6 EF7 ЭФ8 30А 30А 20А 40А 30А 30А 20А 20А Номинал/Источник B+ B+ B+ B+ B+ B+ B+ B+ Цепь блока предохранителей I/P, блок управления двигателем, электродвигатель вентилятора, охлаждение Реле вентилятора (низкий уровень), вентилятор системы охлаждения Реле ABS Зажигание 2 (ключ зажигания) Зажигание 1 (зажигание Ключ) Реле зажигания 2, EF32, люк в крыше, вентилятор охлаждения стеклоподъемников (высокий) Реле, реле управления охлаждающим вентилятором, аварийный выключатель охлаждающего вентилятора Реле обогревателя, EF27, соленоид обогревателя заднего стекла EVAP, VGIS Соленоид, клемма F генератора, катушка электронной системы зажигания Форсунка 1, форсунка 2, форсунка 3, форсунка 4 Парковка топливного насоса Лампа, правый задний фонарь, стояночный фонарь, номерной фонарь, левый задний фонарь, сигара Зажигалка Выключатель стоп-сигнала Правая фара высокого света Фара правого ближнего света Электрический Реле подсветки автоматического дверного замка, обогреватель наружного зеркала заднего вида, Сирена, силовая антенна, лампа багажного отделения, салон Лампа, реле фары Левая фара дальнего света Фара ближнего света Левая электрическая Наружное зеркало заднего вида, блок системы бесключевого доступа

EF12 EF15 EF16

15A 30A 15A

B+ B+ B+

EF17 EF19 EF20 EF21 EF23 EF24 EF25 EF26 EF27 EF28 EF29

15A 15A 10A 10A 20A 15A 10A 10A 10A 15A 15A

B+ B+ B+ B+ B+ B+ EF12 EF12 EF32 B+ B+

EF30 EF31 EF32

10A 10A 10A

EF12 EF12 EF7

DAEWOO v121 BL4

9A 6Body Systemfus Реле компрессора кондиционера, Компрессор кондиционера, D38 (диод) Реле фар, EF30, EF25, EF31, EF26, переключатель дальнего света фар, звуковой сигнал пассажирского переключателя Выключатель и реле звукового сигнала противотуманных фар, реле зажигания 1 передних противотуманных фар, двигатель Модуль управления, CMP HVAC Switch Аварийный выключатель/указатель поворота, цифровой Переключатель стеклоочистителя часов, реле прерывистого режима работы стеклоочистителя, двигатель стеклоочистителя, задний Электродвигатель стеклоочистителя, переключатель электродвигателя заднего стеклоочистителя Контрольная лампа ABS, звуковой сигнал Модуль, переключатель диапазона коробки передач, комбинация приборов. БТИ Электромагнитный резервный переключатель системы SIR Круиз-контроль, иммобилайзер Радио, соленоид блокировки ключа, комбинация приборов прикуривателя Иммобилайзер двигателя Противоугонная система Разъем канала передачи данных Ign 2 Реле, реле кондиционера, реле обогревателя, реле ABS, ABS EBCM

EF34

25A

B+

EF35 EF37 F1 (Fuse) F2 F3 F4

10A 15A 15A 10A 15A 25A

B+ B+ EF6 EF6 EF6 EF6

F5

10A

EF6

F6 F7 F8 F9 F10 F12 F13 F14 F15

10A 10A 10A 15A 10A 10A 15A 10A 10A

EF6 EF6 EF6 EF6 EF1 EF1 EF1 EF1 EF5

DAEWOO V121 BL4

BODY WIRING SYSTEM 9A 7

REAR HARNESS ROUTING

DAEWOO V121 BL4

9A 8СИСТЕМА ПРОВОДКИ КОРПУСА

FRONT HARNESS ROUTING

DAEWOO V121 BL4

BODY WIRING SYSTEM 9A 9

FLOOR HARNESS ROUTING

DAEWOO V121 BL4

9A 10IBODY WIRING SYSTEM

INSTRUMENT HARNESS ROUTING

DAEWOO V121 BL4

BODY WIRING SYSTEM 9A 11

ЖГУТ ПРОВОДОВ ДВЕРИ

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 5

СИСТЕМА КРУИЗ-КОНТРОЛЯ (РУЧНАЯ ТРАНСМИССИЯ) (2 ИЗ 2)0006

9U 6ICCRUISE CONRTOL SYSTEM

DIAGNOSISCRUISE CONTROL DIAGNOSISTest Описание Номер(а) ниже см. шаг(ы) в диагностической таблице. 5. Этот тест выполнено из-за электромагнитной муфты в круиз-контроле привод заземляется через стоп-сигналы.

Круиз-контроль не работает Шаг 1 Действие Визуальный осмотр систему круиз-контроля и проверьте следующие условия: S Электрический разъем правильно подключен к круизу привод управления. S Привод и кронштейн не ослаблены. С Кабель не перекручен и не перекручен. S Регулятор троса правильно крепится к его кронштейну. S Кабель и втулка правильно прикрепленный к блоку ускорителя. S Кабель правильно скорректировано. Все ли вышеперечисленные условия проверяются? Сделать ремонт на компоненты системы круиз-контроля, которые, как было замечено, быть неисправен на шаге 1. Завершен ли ремонт? 1. Подключите сканер к разъему канала передачи данных (DLC). 2. Проверьте управление двигателем. диагностические коды неисправностей (DTC). Является ли датчик скорости автомобиля (VSS)DTCorDTC722 или DTC723 присутствуют? Диагностика и устранение причины кодов неисправности. Круиз контроль до сих пор не работает? Соблюдайте стоп-сигналы при торможении. Включаются ли стоп-сигналы когда тормоза нажаты и выключаются, когда тормоза не применяемый? Отремонтировать систему стоп-сигналов. Есть ли круиз-контроль работать после ремонта системы стоп-сигналов? Проверьте предохранители F5 и F8. Перегорел предохранитель? 1. Проверить на короткое замыкание и устранить это, если необходимо. 2. Замените все перегоревшие предохранители. ремонт полный? 1. Включите зажигание. 2. Проверить напряжение на предохранителях F5. и F8. Имеется ли указанное напряжение на предохранителях F5 и F8? Восстановите подачу питания на предохранители. Ремонт завершен? 1114 v Значение(я) Да Перейдите к шагу 3 Нет Перейдите к шагу 2

2

Система OK

3

Перейдите к шагу 5

Перейдите к шагу 4

4 5

Перейдите к шагу 5. ОК

Перейдите к шагу 7

7 8

Перейдите к Шаге 9 Система OK

. Перейдите к шагу 8

. Перейдите к шагу 11

. Следуйте шаг 10

10

Система OK

DAEAWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 7Шаг 11 Действие 1. Отключите электрический разъем от привода круиз-контроля. 2. Поверните зажигание включено. 3. Проверьте напряжение на клемме H привода. разъем. Соответствует ли напряжение указанному значению? Ремонт разрыв цепи между предохранителем F8 и круиз-контролем клемма 3 разъема исполнительного механизма. Закончен ли ремонт? С электрический разъем все еще снят с привода круиз-контроля, используйте омметр для измерения сопротивления между клеммой разъема 6 и земля. Показывает ли омметр заданное значение? Устранить разрыв цепи между массой и выводом 6 разъем привода. Ремонт завершен? С электрическим разъем все еще отсоединен от привода круиз-контроля, используйте омметр для измерения сопротивления между клеммой 8 разъема и земля. Показывает ли омметр заданное значение? Ремонт разрыв цепи между клеммой 8 разъема привода и набор инструментов для сращивания S202. Ремонт завершен? 1. Поверните зажигание включено. 2. При отсоединенном электрическом разъеме от привода круиз-контроля, используйте вольтметр, чтобы проверить напряжение на выводе 4 разъема. равно ли напряжение указанное значение? Устранить разрыв цепи между предохранителем F5 и клемма 4 разъема привода круиз-контроля. ремонт полный? 1. Включите зажигание. 2. С электрическим разъемом все еще отсоединен от привода круиз-контроля, используйте вольтметр для проверки напряжения на выводе 1 разъема. Является напряжение равно указанному значению? Устранить обрыв цепи между предохранителем F8 и выводом 1 привода круиз-контроля. Является ремонт закончен? 1. Включите зажигание. 2. Убедитесь, что главный переключатель круиза выключен. 3. С электрическим разъемом отсоединен от привода круиз-контроля, используйте вольтметр для проверить напряжение на клемме 9разъема привода. Это напряжение равно указанному значению? [0 В 1114 В 1114 В [0 Вт [0 Вт Значение (ы) 1114 V Да. Перейдите к шагу 13 Нет. Следует к шагу 12

12

Система ОК

13

Перейти к Шату 15

Перейти к шагу 14

14

Система OK

15

Перейти к шагу 17

Перейти к шагу 16

16

Система в норме

17

Перейти к шагу 19

Перейти к шагу 18

18

Система OK

19

Перейдите к шагу 21

. Перейдите к шагу 20

20

Система OK

21

. Сделайте шаг 23

. Следуйте 22

Daewoo v121 BL4

9 SYSTEMШаг 22 Действие Устраните замыкание на напряжение между выключателем круиз-контроля и круиз-контролем клемма 9 разъема исполнительного механизма. Закончен ли ремонт? 1. Поверните зажигание включено. 2. Убедитесь, что главный выключатель круиз-контроля включен. 3. С электрическим разъемом, все еще отсоединенным от круиза привода управления, используйте вольтметр для проверки напряжения на клемме 9разъема. Соответствует ли напряжение указанному значению? 1. Снимите главный выключатель круиз-контроля для проверки, но оставьте подключен электрический разъем. 2. Включите зажигание. 3. Проверить напряжение на проводе ПНК на главном выключателе круиза. Это напряжение равно указанному значению? Устранить разрыв цепи в Провод PNK между предохранителем F8 и главным выключателем круиз-контроля. Является ремонт закончен? 1. При снятом главном выключателе круиз-контроля для проверки включите зажигание. 2. Включите круиз-контроль включить. 3. Проверить напряжение на СЕРОМ проводе круизной сети. выключатель. Соответствует ли напряжение указанному значению? Заменить главный выключатель круиз-контроля. Ремонт завершен? Отремонтировать открытый Цепь между клеммой 5 разъема главного выключателя круиз-контроля и клемма 9 разъема привода круиз-контроля. ремонт полный? 1. Включите зажигание. 2. Включите круиз-контроль включить. 3. Пока электрический разъем все еще отсоединен от привод круиз-контроля, проверьте напряжение на выводах 7 и 2 разъема. Соответствует ли напряжение указанному значению? 1. Отсоедините 6-контактный разъем на переключателе рычага круиз-контроля. 2. Включите зажигание. 3. Включите главный выключатель круиз-контроля. 4. При отсоединенном от круиза электрическом разъеме. привода управления, проверьте напряжение на клеммах 7 и 2 актуатор круиз-контроля. Соответствует ли напряжение указанному? ценность? Замените переключатель рычага круиз-контроля. ремонт полный? Устранить замыкание на напряжение между круиз-контролем рычажный переключатель и привод круиз-контроля. ремонт полный? [0v 1114 v 1114 v Значение(я) Да Система в норме Нет

23

Перейдите к Шату 29

Перейдите к шагу 24

24

1114 V

Перейдите к Шату 26

. Сделайте шаг 25

25

Система OK

26

. Шаг 27

Перейдите к шагу 25

27 28

Система OK System OK

29

Перейдите к шагу 33

Перейдите к шагу 30

30

0V

Перейдите к шагу 31

.

31 32

Система в норме Система в норме

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 9Шаг 33 1. 2. 3. 4. Действие Поверните зажигание включено. Включите главный выключатель круиз-контроля. Выберите УСТАНОВИТЬ переключатель круиз-контроля. Удерживая рычажный переключатель в положение SET, проверьте напряжение на выводе 2 разъема для привода круиз-контроля. Вольтметр показывает указанное значение? 1. Отсоедините 6-контактный разъем от рычага. выключатель. 2. Включите зажигание. 3. Включите круиз-контроль включить. 4. Проверьте напряжение на клемме 3 жгута проводов. стороны 6-контактного разъема рычажного переключателя. Напряжение равно указанное значение? Устранить разрыв цепи между круизом главный выключатель управления и переключатель рычага круиз-контроля. Это ремонт закончен? 1. Отсоедините 6-контактный разъем от рычага выключатель. 2. Подключите омметр между клеммами 3 и 8 на переключите сторону 6-контактного разъема. 3. Наблюдайте за показаниями омметра, когда переводя рычажный переключатель в положение SET. Омметр указать указанное значение? Замените рычажный переключатель. Это ремонт закончен? Устранить разрыв цепи между рычагом переключателя клемма B6 разъема и разъем привода круиз-контроля клемма 2. Закончен ли ремонт? 1. Включите зажигание. 2. Включите главный выключатель круиз-контроля. 3. Выберите ПРОДОЛЖИТЬ на переключатель круиз-контроля. 4. Удерживая рычажный переключатель в положение RESUME, проверьте напряжение на клемме 7 разъем привода круиз-контроля. Вольтметр указать указанное значение? С помощью омметра проверьте наличие обрыва цепь между клеммой B1 жгута проводов на рычажном переключателе и клемма 7 разъема привода. Омметр показывает указанное значение? Устранить разрыв цепи между клеммой B1 разъем рычажного переключателя и клемма 7 круиз-контроля разъем привода. Ремонт завершен? 1114 v [Значение 0W 1114 v Да Перейдите к шагу 39Нет, перейдите к шагу 34

34

1114 V

Перейдите к шагу 36

. Перейдите к шагу 35

35

Система OK

36

.

Система OK System OK

39

Перейдите к Шату 42

. Перейдите к шагу 40

40

[0W

. Перейти к шагу 37

. В121 БЛ4

9U 10IC СИСТЕМА УПРАВЛЕНИЯ КРУИЗОМШаг 42 Действие 1. Включите зажигание ВЫКЛЮЧЕННЫЙ. 2. Если на автомобиле установлена ​​механическая коробка передач, отсоедините VSS. электрический разъем. 3. Если на автомобиле установлена ​​автоматическая коробка передач, отсоедините электрический разъем от вторичного вала коробки передач датчик. S Если на автомобиле установлена ​​механическая коробка передач, используйте омметр для проверьте целостность цепи между проводом DK GRN/WHT на VSS и вывод 10 разъема привода круиз-контроля. Если на автомобиле установлена ​​автоматическая коробка передач, проверьте целостность следующие провода: Значение(я) [0W Да Перейдите к шагу 44 Нет Перейдите к шагу 43

S

ЖЕЛТЫЙ провод между клеммой разъема привода круиз-контроля 10 и клемма A разъема VSS. Провод PPL между круиз-контролем клемма 5 разъема привода управления и клемма B разъема VSS. Показывает ли омметр заданное значение при проверке провод(а) между модулем круиз-контроля и VSS, для автомобилей с механической коробкой передач или датчиком выходного вала, для транспортных средств с автоматической коробкой передач? 43 Устранить разрыв цепи между клемма 10 разъема привода круиз-контроля и VSS, для автомобили с механической коробкой передач или датчик выходного вала для автомобилей с автоматической коробкой передач. Ремонт завершен? Замените привод круиз-контроля. Ремонт завершен? Система ОК

44

Система OK

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 11

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ АВТОМОБИЛЯ КРУИЗ-КОНТРОЛЬ ПРИВОД Процедура снятия1. 2. Осторожно потяните накладку коленного валика. панели до тех пор, пока она не освободится из удерживающих зажимов. Удалить колено валик. См. Раздел 9G, Отделка салона.

3.

Снимите кронштейн привода, не двигая привод. прикрепил.

4.

Нажмите на выступы на регуляторе троса и снимите трос и регулятор из кронштейна регулятора.

DAEWOO V121 BL4

9U 12ICCRUISE CONRTOL SYSTEM5. Наклоните корпус кабеля, чтобы открыть один из слотов в приводе и вставьте кончик плоской головки отверткой в ​​один из пазов.

6.

Наклоните кожух троса в сторону отвертки, чтобы освободить фиксаторы корпуса троса.

7.

Снимите шарик троса со штока привода.

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 13 Процедура установки1. Вставьте кабельный шарик в шток привода.

2.

Выровняйте корпус кабеля и наденьте его на привода до тех пор, пока он не будет зафиксирован фиксаторами.

3.

Если устанавливается новый привод, прикрепите его к креплению скобка.

ЗатянутьЗатяните болты привода до 4 Нм (35 фунтов на дюйм).

DAEWOO V121 BL4

9U 14ICCRUISE CONRTOL SYSTEM4. Установите монтажный кронштейн.

ЗатянутьЗатянуть гайки кронштейна привода до 18 Нм (13 фунт-фут).

5.

Если пружина регулятора сжата не полностью, отжать тросик отпустите кнопку и вставьте трос в регулятор до тех пор, пока пружина полностью сжата. Примечание: Когда кнопка регулятора нажата, не позволяйте пружине регулятора растягиваться на длину более чем на 2 см (3/4 дюйма), иначе регулировочная рейка выйдет из регулятор, и его придется вставить заново. Чтобы регулировщик оставался в одна часть во время регулировки, держите трос, когда регулятор кнопка нажата.

6. 7.

8. 9.

Вставьте регулятор троса в кронштейн регулятора. нажмите кнопку освобождения троса и отрегулируйте трос, чтобы получить зазор 0,5 мм (0,02 дюйма) между втулкой и ниппелем кабеля мяч. Установите коленный упор. См. Раздел 9G, Отделка салона. Установите панель отделки коленного валика.

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 15

ТРОС ПРИВОДА УПРАВЛЕНИЯ Процедура снятия1. Пресс-релиз кнопку на регуляторе троса и надавите на трос в направлении регулятор до тех пор, пока пружина регулятора не сожмется. Примечание: Когда кнопка регулятора нажата, не позволяйте пружине регулятора расширить до длины более 2 см (3/4 дюйма) или регулятор рейка выйдет из регулятора, и ее придется снова вставить. Чтобы удерживать регулятор в целости во время регулировки, держите трос при нажатии кнопки регулятора.

2.

Нажмите на фиксаторы регулятора троса и снимите регулятор из монтажного кронштейна.

3. 4.

Наклоните корпус кабеля и вставьте плоскую отвертку в один из слотов в приводе. Наклоните корпус троса в отверткой, чтобы освободить фиксаторы корпуса кабеля.

DAEWOO V121 BL4

9U 16ICCRUISE CONRTOL SYSTEM5. Сдвиньте втулку и кабель наружу привода и поверните трос, чтобы его можно было снять с прорезь в штоке привода.

6.

Снимите шарик троса со штока привода.

Процедура установки1. Вставьте шаровой ниппель троса в прорезь в штоке привода, а затем поверните кабель 90 градусов.

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 172. Выровняйте кожух троса и нажмите кожух троса на привод до тех пор, пока он не зафиксируется на месте слуги.

3. 4.

5. 6.

Вставьте регулятор троса в кронштейн крепления педали сборка. Если пружина регулятора сжата не полностью, нажмите на кнопку освобождения троса и вставьте трос в регулятор до тех пор, пока пружина полностью сжата. Установите кабельную втулку в узел педали. Нажмите кнопку освобождения троса и отрегулируйте трос для достижения зазора 0,5 мм (0,02 дюйма) между втулкой и соска мяча.

ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬПроцедура удаления1. Снимите радио, стараясь не поцарапать приборную панель или обрезать углы корпус радио. См. Раздел 9F, Аудиосистемы. Добраться через открываем магнитолу в приборной панели и качаем круиз-контроль главный выключатель, чтобы ослабить его. Вытолкните главный выключатель круиз-контроля приборной панели. Отсоедините электрический разъем от главный выключатель круиз-контроля.

2.

3. 4.

ДЭУ V121 BL4

9U 18IC СИСТЕМА УПРАВЛЕНИЯ КРУИЗОМ Установка1. 2. 3. Подключите электрический разъем к главному выключателю круиз-контроля. Нажмите главный выключатель круиз-контроля в приборную панель до тех пор, пока он не фиксируется фиксаторами. Переустановите радио, заботясь чтобы не поцарапать приборную панель или обшивку при установке корпус радио. См. Раздел 9F, Аудиосистемы.

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 19S Электродвигатель постоянного тока с постоянным возбуждением. S Одноместный ступенчатый ременный передаточный механизм. S Шпиндельный привод. S Электромагнитный схватить. S Диск сцепления с креплением троса. S Концевые выключатели. С Пластиковый корпус с крышкой для шумоподавления. S Демпфирующий элемент для стук диска сцепления. Электроника системы круиз-контроля включают следующие элементы: Микропроцессор, управляющий регулировка скорости и отслеживание входных сигналов. S Включение сцепления цепь, которая возбуждает магнит муфты, чтобы соединить постоянный ток двигатель к кабелю управления. S Цепь драйвера, которая активирует Двигатель постоянного тока по часовой стрелке или против часовой стрелки. S Контроль блок включения лампы. Детали привода круиз-контроля не подлежат обслуживанию. Весь привод подлежит замене, если электронный или механический дефект в одной из систем.

ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМ СИСТЕМА КРУИЗ-КОНТРОЛЯ ЭКСПЛУАТАЦИЯ Система круиз-контроля автоматически поддерживает скорость автомобиля, заданная водителем. Когда система круиз-контроля активирована, скорость поддерживается или увеличивается с помощью кабель с электронным управлением, прикрепленный к акселератору сборка. Если транспортное средство необходимо замедлить для поддержания заданной скорости водителем, система круиз-контроля позволяет вернуть дроссельную заслонку пружина для закрытия дроссельной заслонки. Если условия вождения требуют внезапного ускорение после включения круиз-контроля, скорость можно увеличивается обычным образом, вручную нажимая кнопку ускоритель. Круиз-контроль отключается, если тормоза (или сцепления, с механической коробкой передач). Минимальная скорость для установка круиз-контроля составляет 38,6 км/ч (24 мили в час). Когда круиз работает, контрольная лампа CRUISE горит на приборный щиток. Система круиз-контроля способна мониторинг внутренних программных и аппаратных сбоев, а также внешние неисправности разъемов и жгута проводов. Если неисправность обнаруживается, круиз-контроль немедленно останавливается, и программа логика и аппаратная логика не позволяют круиз-контролю открытие дроссельной заслонки. Круиз-контроль будет работать в температуры в диапазоне от 40C (40F) до 85C (185F). Максимум температура может привести к нарушению регулирующих свойств. допуска, но защитное отключение все еще работает при максимальный температурный режим. Если высокая температура мешает работа круиз-контроля, привод электромагнитной муфты откроется, и возвратная пружина дросселя закроет дроссель пока не нажата педаль акселератора.

ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬГлавный выключатель круиз-контроля находится в центре приборная панель. Круиз-контроль можно настроить только с помощью рычага переключаться, когда главный выключатель находится в положении ON. Главный выключатель имеет индикатор который включается при нажатии главного выключателя. Если переключатель при повторном нажатии индикатор и переключатель выключаются. Главный переключатель также подключен к системе освещения приборов, поэтому переключатель диммера управляет подсветкой выключателя, когда фары или габаритные огни включены.

РЫЧАГ ПЕРЕКЛЮЧАТЕЛЯ После включения главного выключателя и нейтрального положение рычажного переключателя определяется круиз-контролем привод, следующие операции могут быть выполнены с помощью Переключатель рычага круиз-контроля: Установить Если круиз-контроль включен и минимальная скорость 38,6 км/ч (24 миль/ч), но не более 155 км/ч (96 миль в час), целевую скорость можно установить, выбрав функцию SET от 10 до 300 миллисекунд. Если SET выбран для более чем 300 миллисекунд круиз будет активирован в функции COAST. Если водитель нажал на педаль газа после круиза установлен, предыдущая целевая скорость будет поддерживаться при отпускании акселератора. Если педаль газа нажата водителем до тех пор, пока фактическая скорость не превысит 35 км/ч (22 мили в час). выше заданной скорости или пока скорость автомобиля не превысит 160 км/ч (99 миль/ч), круиз-контроль отключится. Выбег Если целевая скорость установлен, и COAST выбран не менее чем на 300 миллисекунд, дроссельная заслонка может вернуться в режим холостого хода, и автомобиль морской берег. Когда переключатель COAST будет отпущен, текущая скорость будет сохраняется как новая целевая скорость. Если скорость автомобиля падает

ПРИВОД КРУИЗ-КОНТРОЛЯПривод круиз-контроля однокомпонентная система. Электронные элементы управления объединены в один корпус с механическими компонентами. Привод установлен в пассажирский салон.. Механические компоненты круиза привод управления перечислены ниже:

DAEWOO V121 BL4

9U 20CRUISE CONRTOL SYSTEMменее 32,2 км/ч (20 миль/ч) при движение накатом, круиз-контроль будет отключен. Если переключатель выпущенный между 32,2 км/ч (20 миль/ч) и 38,6 км/ч (24 миль/ч), будет использоваться минимальная целевая скорость 38,6 км/ч (24 мили в час). Возобновить, если круиз-контроль включен, и система отключается с помощью тормоз или сцепление, превысив максимальную скорость, не в состоянии поддерживать минимальную скорость или превышать заданную скорость более чем 35 км/ч (22 мили в час), последнюю запомненную скорость можно сбросить, выбор RESUME, если время с момента отключения не больше чем 5 секунд. Функция RESUME выбирается переключением на RESUME от 10 до 300 миллисекунд. Если фактическая скорость ниже целевая скорость, когда выбрано ВОЗОБНОВИТЬ, транспортное средство будет ускоряется со скоростью 3,4 км/ч в секунду (2,1 мили в час) до тех пор, пока транспортное средство находится в пределах 10 км/ч (6 миль/ч) от заданной скорости, а затем ускорение будет уменьшено для достижения плавного переход с разгона на крейсерский. Если реальная скорость выше целевой скорости при выборе RESUME дроссельная заслонка разрешается возвращаться в режим холостого хода до тех пор, пока не будет достигнута целевая скорость. RESUME можно отменить, выбрав SET. В таком случае текущий скорость будет поддерживаться как новая целевая скорость. Ускорить, если круиз-контроль включен, а функция ACCEL выбрана для более чем 300 миллисекунд, автомобиль ускорится. ускорение поддерживается на уровне 3,4 км/ч в секунду (2,1 миль/ч/с), пока производительность автомобиля достаточна; в противном случае применяется полный газ. Когда переключатель отпущен, ток скорость будет сохранена и использована в качестве новой целевой скорости. УСКОРЕНИЕ функция не может быть использована для разгона выше 155 км/ч (96 миль в час). Если достигнута скорость 155 км/ч (96 миль/ч), ускорение прекратится и 155 км/ч (96 миль/ч) будет установлена ​​в качестве новой целевой скорости. TapUp Если был установлен круиз-контроль, и снова выбрано RESUME, чтобы продолжить. менее 10 мс, но менее 300 мс, цель скорость будет увеличиваться на 2 км/ч (1,2 мили в час) каждый раз, когда функция выбрана (или коснулась). Если водитель воспользовался акселератор для увеличения скорости более чем на 8 км/ч по сравнению с текущим целевой скорости, сигнал Tapup будет интерпретироваться как обычный SET сигнал. Круиз-контроль не принимает заданную скорость касанием. свыше 155 км/ч (96 миль в час). Если фактическая скорость упала на 16,1 км/ч (10 миль в час) ниже заданной скорости, сигналы касания не принимаются. TapDown Если круиз-контроль уже установлен и выбрано SET в течение от 10 до 300 миллисекунд целевая скорость будет уменьшается на 2 км/ч (1,2 мили в час) каждый раз при выборе SET (или постучал). Сигналы Tapdown не будут приниматься для заданной скорости ниже 38,6 км/ч (24 мили в час). Если скорость автомобиля увеличилась до 8 км/ч (5 миль/ч) превышает заданную скорость, система круиз-контроля интерпретировать сигнал tapdown как SET. Если круиз-контроль выключен главным выключателем, все функции круиз-контроля останавливается, трос привода перемещается в сторону холостого хода, а электромагнитная муфта тросового привода разомкнута. Кабель муфта привода не размыкается немедленно, чтобы выполнить плавный переход скорости автомобиля. Если круиз-контроль выключен более 5 секунд запомненная целевая скорость стирается.

DAEWOO V121 BL4

СИСТЕМЫ ОСВЕЩЕНИЯ 9B 3

СХЕМА И МАРШРУТНАЯ СХЕМА ГОРЛОВИНА НАПОМИНАНИЕ Схема

Daewoo v121 BL4

9B 4Lighting Systems

Парковка, хвост, положение и лицензионные лампы.

ЦЕПЬ ТОРМОЗНЫХ И ЗАПАСНЫХ ЛАМП

DAEWOO V121 BL4

СЕКЦИЯ: 9C

ПРЕДОСТЕРЕЖЕНИЕ: Отсоедините отрицательный кабель аккумуляторной батареи перед снятие или установка любого электрического блока или когда инструмент или оборудование может легко войти в контакт с открытыми электрическими терминалы. Отключение этого кабеля поможет предотвратить личную травмы и повреждения автомобиля. Зажигание также должно быть в положении LOCK. если иное не отмечено.

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . . . . . . . . 9C1 ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙ . 9С1 СХЕМЫ И МАРШРУТНЫЕ СХЕМЫ. . . . . 9C2 СИСТЕМА ПРОВОДКИ СИГНАЛА . . . . . . . . . . . . . . . . . . . 9C2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ . . . . . . . . . . . . . . . 9C3 АВТОМОБИЛЬНОЕ ОБСЛУЖИВАНИЕ . . . . . . . . . . . . . . . . . . . . . 9C3 РОГА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9C3 ОБЩЕЕ ОПИСАНИЕ И СИСТЕМА ЭКСПЛУАТАЦИЯ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9C5 РОГА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9C5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИFТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖАПрикладной рожок Болт NSm 20 LbFt 15 LbIn

9C 2IHORNS

СХЕМА И МАРШРУТНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ HORN

DAEWOO V121 BL4

СИГНАЛ 9C 3

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ Правый звуковой сигнал аналогичен, если имеется) Процедура снятия1. 2. 3. Отсоедините отрицательный кабель аккумуляторной батареи. Отключите электрическое разъем. Снимите болт и рог.

Процедура установкиПримечание: Разнородные металлы в прямом контакт друг с другом может привести к быстрой коррозии. Обязательно используйте правильный крепеж для предотвращения преждевременной коррозии. 1. Установите рог с болтом.

ЗатянутьЗатяните болт с усилием 22 Нм (16 фунт-футов)

DAEWOO V121 BL4

9C 4IHORNS2. 3. Подсоедините электрический разъем. Подключить отрицательный кабель аккумулятора.

DAEWOO V121 BL4

СИГНАЛ 9C 5

ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ находится под капотом. Они крепятся возле радиатора на перед автомобилем. Рога приводятся в действие нажатием кнопки накладка рулевого колеса, которая заземляет электрическую цепь звуковых сигналов.

Daewoo v121 BL4

Системы освещения 9B 7

Схема лампы и багажного отсека

Daewoo v121 BL4

9B 8

9000. Lights Lights Lights

9. ЦЕПЬ ЛАМП

DAEWOO V121 BL4

9B 10СИСТЕМЫ ОСВЕЩЕНИЯ

ЦЕПЬ ПРОТИВОТУМАННЫХ ФАР

DAEWOO V121 BL4

СИСТЕМЫ ОСВЕЩЕНИЯ 9B 11

ДИАГНОСТИКА ЗВОНОК НАПОМИНАНИЯ НАПРЯЖЕНИЯ Не работает Шаг 1 2 3 4 Действие Проверьте стояночные фонари. Сделайте габаритные огни работают? Отремонтировать стояночные фонари. ремонт полный? Проверьте предохранитель EF20. Предохранитель EF20 перегорел? 1. Проверьте на короткое замыкание цепи и при необходимости отремонтируйте ее. 2. Замените предохранитель EF20. Это ремонт закончен? 1. Включите стояночные фонари. 2. Используйте вольтметр проверить напряжение на предохранителе EF20. Указанное напряжение есть ли у предохранителя EF21? Устранить обрыв цепи питания для предохранительEF20. Ремонт завершен? 1. Отключите модуль звонка. 2. Включите стояночные фонари. 3. Проверьте напряжение на клемме 6 разъем модуля звуковой сигнализации. Соответствует ли напряжение указанному? ценность? Устранить разрыв цепи между предохранителем EF20 и выводом 6 модуль звонка. Ремонт завершен? С модулем звонка отключен, используйте омметр для проверки сопротивления между заземление и вывод 5 разъема модуля звуковой сигнализации. Это сопротивление равно указанному значению? Устранить обрыв цепи между землей и клеммой 5 модуля звуковой сигнализации. ремонт полный? 1. Откройте дверь водителя. 2. С модулем звонка отключен, используйте омметр для проверки сопротивления между заземление и вывод 4 разъема модуля звуковой сигнализации. Это сопротивление равно указанному значению? 1. Удалите драйвер переключатель открытия двери. 2. С помощью омметра проверьте сопротивление между клемма 4 разъема модуля звуковой сигнализации и клемма 1 переключатель открытия водительской двери. Показывает ли омметр указанное значение? [0W [0W 1114 v 1114 v Значение(я) Да Перейдите к Шагу 3 Перейдите к Шагу 3 Перейдите к Шаг 4 Система в норме Нет Перейдите к Шагу 2 Перейдите к Шагу 2 Перейдите к Шагу 5

5

Перейдите к шагу 7

Перейдите к шагу 6

6 7

Система ОК. к шагу 10

10

Система OK

11

Перейдите к шагу 15

Перейдите к шагу 12

12

[0W

. Следуйте шаг 14

.

9B 12СИСТЕМЫ ОСВЕЩЕНИЯШаг 13 Действие Устранить разрыв провода между выключателем открывания двери водителя и клеммой 4 звукового сигнала разъем модуля. Ремонт завершен? Заменить драйвер переключатель открытия двери. Ремонт завершен? Замените модуль звуковой сигнализации. Ремонт завершен? Значение(я) Да Система в норме Нет

14 15

Система в норме Система в норме

HEADLAMPSФары ближнего света не работают, фары дальнего света В нормеШаг 1 Действие Проверьте предохранители EF31 (левая фара) и EF26. (правые фары). Предохранитель EF31 или EF26 перегорел? 1. Проверьте наличие короткое замыкание и ремонт при необходимости. 2. Замените предохранитель. Это ремонт закончен? Проверьте напряжение на предохранителях EF31 и EF26. Являются ли напряжение равно указанному значению? 1. Отсоедините обе фары соединители. 2. Включите фары. 3. Выберите ближний свет. Является напряжение на каждой клемме 5 разъема фары, равное указанное значение? Устранить разрыв цепи между предохранителями EF31 или EF26. и фары ближнего света. Ремонт завершен? 1. Отключить разъемы фары. 2. Подключите омметр между землей и любой из клемм 6 разъема фары. Сопротивление равно указано значение? Восстановите цепь заземления. ремонт полный? Замените неисправные фары. Ремонт завершен? 1. Отсоедините разъем C1 комбинированного переключателя фар. 2. Выберите ближний свет. 3. С помощью омметра проверьте непрерывность между клеммы 6 и 5 комбинированного переключателя фар. Есть ли омметр показывает указанное значение? 0W 0W 1114 В 1114 В Значение(я) Да Перейдите к шагу 2 Нет Перейдите к шагу 3

2

Система ОК

3 4

Перейдите к шагу 4. Следуйте шаг 6

Перейдите к шагу 9. Следите за шагом 5

5

OK

6

. к Шагу 7

7 8 9

Система в норме Система в норме Перейдите к Шагу 10 Перейдите к Шагу 11

DAEWOO V121 BL4

LIGHTING SYSTEMS 9B 13 Шаг 10 11 Действие Замените фару комбинированный переключатель. Ремонт завершен? Устранить обрыв цепи между предохранителями EF31 и EF26 и комбинированным переключателем фар разъем C1 (клемма 5). Ремонт завершен? Значение(я) Да Система в норме Система в норме Нет

Фары дальнего света не работают, фары ближнего света в порядке. 1 Действие Проверьте фары дальнего света в режиме мигания. Делать фары дальнего света работают в режиме flashto pass? Проверьте предохранители EF30 и EF25. Один из предохранителей перегорел? 1. Проверьте на короткое замыкание. При необходимости отремонтируйте его. 2. Замените предохранитель. ремонт полный? 1. Включите дальний свет фар. 2. Проверьте напряжение на предохранителях EF21 и EF22. Соответствуют ли напряжения указанным ценность? 1. Включите дальний свет фар. 2. Проверьте напряжение на клемма 4 фары. Имеется ли напряжение на фаре? клемма 4 разъема соответствует указанному значению? Отремонтировать открытый цепь между предохранителем EF30 или EF25 и фарами дальнего света. Является ремонт закончен? Замените неисправные фары. ремонт полный? 1. Отсоедините разъем выключателя комбинации фар. 2. Установите переключатель в положение дальнего света. 3. С помощью омметра проверьте целостность цепи выключателя фар между выводами 7 и 4. Показывает ли омметр заданное значение? Заменить комбинированный переключатель фар. Ремонт завершен? Ремонт разрыв цепи между разъемом C1 комбинированного выключателя фар (клемма 4) и предохранитель EF30 или EF25. Ремонт завершен? 0 Вт 1114 v Значение(я) Да Перейдите к шагу 8 Нет Перейдите к шагу 2

2 3

Перейдите к системе шага 3 OK

Перейдите к шагу 4

4

Перейдите к шагу 5

Перейдите к шагу 10

5

1114 V

. Шаг 6

6

Система в норме

7 8

Система в норме Перейдите к Шагу 10 Перейдите к Шагу 9

9 10

Система в норме Система в норме Правые стороныDAEWOO V121 BL4

9B 14СИСТЕМЫ ОСВЕЩЕНИЯШаг 1 Действие Проверить предохранители EF34, EF30, EF25, EF31, EF26 и EF24. Перегорел какой-нибудь предохранитель? 1. Проверьте на короткое замыкание цепи и при необходимости отремонтируйте. 2. Замените предохранитель. ремонт полный? 1. Включите фары ближнего света. 2. Проверьте напряжение на предохранители EF24 и EF25. 3. Проверить напряжение на предохранителях EF21 и EF22. с выбранным дальним светом. Соответствует ли напряжение указанному? ценность? 1. Включите фары ближнего света. 2. Проверьте напряжение на клемму 5 разъема фары. 3. Включите фары дальнего света. НА. 4. Проверьте напряжение на клемме 4 разъема фары. напряжение аккумуляторной батареи, доступное на фарах, равно значению указано? Устранить разрыв цепи между предохранителями EF30, EF25, EF31, и EF26 и фары. Ремонт завершен? Используйте омметр проверить между массой и клеммой 6 разъема фары. сопротивление равно указанному значению? Ремонт земли схема. Ремонт завершен? 1. Замените неисправные фары. 2. Проверьте систему зарядки, чтобы убедиться, что зарядное напряжение не чрезмерно высокий. При необходимости отремонтируйте. Ремонт завершен? С помощью вольтметра проверьте наличие питания на предохранителях EF34 и EF29.. Это напряжение равно указанному значению? Отремонтировать блок питания цепь к предохранителям EF34 и EF29. Ремонт завершен? Временно заменить реле фары на реле освещения. Работают ли фары с замененным реле? Установите реле освещения в исходное положение и установить новое реле фар. Ремонт завершен? 1. Вернуть подсветку реле в исходное положение, но фару не устанавливайте реле. 2. С помощью вольтметра проверьте разъем реле фар на наличие клемма 30. Показывает ли вольтметр заданное значение? 1114 v 1114 v 0W 1114 v Значение(я) Да Перейдите к шагу 2 Нет Перейдите к шагу 3

2

Система OK

3

Перейдите к Шату 4

Перейдите к шагу 9

4

1114 V

. Следует к шагу 6

. 6

Перейдите к шагу 8

Перейдите к Шату 7

7 8

Система OK System OK

Перейти к шагу 11

СДЕЛАЙТЕ СТАВА 10

10 0006

Система OK

Перейти к шагу 12

Перейдите к шагу 13

12

Система OK

13

Перейдите к шагу 15

Перейти к шагу 14

Daewoo v121 BL4

Система освещения 9B 15Step 14 15 Действие Замените двигатель предохранитель блокировать. Ремонт завершен? При снятом реле фар используйте вольтметр для проверки клеммы 85 разъема реле фары. вольтметр показывает указанное значение? 1. С фарой реле снято, включи фары на ближний свет. 2. С помощью омметра проверьте целостность цепи между клеммой 86 реле разъема и земля. Показывает ли омметр заданное значение? 1. Переустановите реле фары. 2. Проверить напряжение на фаре разъем переключателя C2 (клемма 2). Напряжение равно указанное значение? Устранить разрыв цепи между реле фар. клемма 85 и разъем C2 выключателя фар, клемма 2. ремонт закончен? 1. Отсоедините разъем выключателя фар C2. 2. Включите фары ближнего света. 3. С помощью омметра проверьте замыкание цепи между выводами 2 и 3 комбинированного переключателя фар С2. Показывает ли омметр заданное значение? Заменить переключатель фар. Ремонт завершен? Устранить обрыв цепи между выводом 3 разъема C2 выключателя фар и массой. Является ремонт закончен? Проверьте напряжение на разъеме выключателя фар C1, (клемма 6). Соответствует ли напряжение указанному значению? Устранить разрыв цепи между разъемом C1 выключателя фар и клемма 87 реле фар. Ремонт завершен? 1. Отсоедините разъем выключателя фар C1. 2. Включите фары в положение ближнего света. 3. Подключите омметр между клеммами 5. и 6 разъема выключателя фар C1. 4. Включите дальний свет фары включены. 5. Подключите омметр между клеммами 4 и 6 переключатель фар. Показывает ли омметр указанное значение для оба теста? Устранить разрыв цепи между фарой выключатель и предохранители EF30, EF25, EF31 и EF26. ремонт полный? [0W 1114 v [0W 1114 v Значение(я) Да Система в норме Перейдите к шагу 16 Перейти к шагу 14 №

16

[0W

. Перейти к шагу 22

. Перейти к шагу 17

17

1114 V

. Сделайте шаг 19

. Следуйте 18

18

Система OK

1

Перейдите к шагу 21

Перейдите к шагу 20

20 21

Система OK System OK

22

Перейти к Шату 24

Перейти к шагу 23

23

Система OK

24

Перейти к шагу. 25

Перейти к шагу 20

25

Система в норме

Средства диагностики Система дневных ходовых огней (DRL) не будет работать, если включен стояночный тормоз. Система предназначена для работать только при работающем двигателе и стояночном тормозе вышел. Если цепь стояночного тормоза замкнута на массу или переключатель остается замкнутым при работающем двигателе, система ДХО будет не работает.DAEWOO V121 BL4

9B 16СИСТЕМЫ ОСВЕЩЕНИЯ Дневные ходовые огни не включаютсяШаг 1 2 3 4 Действие Включите фары. Фары работают? Ремонт система фар. Ремонт завершен? Проверьте предохранитель EF34. Является предохранитель EF34 перегорел? 1. Проверьте наличие короткого замыкания и устраните его, если необходимый. 2. Замените предохранитель EF34. Ремонт завершен? 1. Повернуть зажигание включено. 2. Проверить напряжение на предохранителе EF34. Напряжение равно указанному значению? Восстановите цепь питания, чтобы предохранитель EF34. Ремонт завершен? S Отключите электрический разъем от модуля дневных ходовых огней (DRL). S Поверните зажигание включено. S Проверить напряжение на клемме A модуля DRL. Соответствует ли напряжение указанному значению? Отремонтировать открытый цепь между предохранителем EF34 и выводом А модуля ДХО разъем. Ремонт завершен? С модулем DRL все еще отключен, используйте омметр для проверки сопротивления между заземление и вывод E разъема модуля DRL. Это сопротивление равно указанному значению? Восстановите цепь между заземление и вывод E разъема модуля DRL. ремонт полный? S Отпустить стояночный тормоз. S Включите зажигание. С Обратите внимание на контрольную лампу стояночного тормоза. Является ли стояночный тормоз контрольная лампа горит? Отсоедините электрический разъем от переключатель стояночного тормоза. Контрольная лампа стояночного тормоза все еще горит? Устранить замыкание на массу в цепи стояночного тормоза. Это ремонт закончен? Замените выключатель стояночного тормоза. ремонт полный? S S Выключите фары. С модулем ДХО отсоединен, включите зажигание. S Проверить напряжение на клемме F модуля ДХО. Соответствует ли напряжение указанному значению? 0v [0W 1114 v 1114 v Значение(я) Да Перейдите к шагу 3 Система в норме Перейдите к шагу 4 Система в норме Нет Перейдите к Шагу 2 Перейдите к Шагу 3 Перейдите к Шагу 5

5

Перейдите к шагу 7

Перейдите к шагу 6

6 7

Система ОК. к шагу 10

10

Система OK

11

Перейдите к шагу 12

Перейдите к шагу 15

12

. Перейти к шагу 13

. Следуйте шаге 14

13

System OK

40004 14 14 15

Система в норме Перейдите к шагу 17 Перейдите к шагу 16

DAEWOO V121 BL4

СИСТЕМЫ ОСВЕЩЕНИЯ 9B 17Шаг 16 Действие Устранить разрыв цепи между предохранителем F3 и выводом F модуля ДХО. ремонт полный? Замените модуль ДХО. Ремонт завершен? Ценности) Да Система в норме Нет

17

Система в норме

DAEWOO V121 BL4

9B 18СИСТЕМЫ ОСВЕЩЕНИЯ

ПРОТИВОТУМАННЫЕ ЛАМПЫ Диагностические средства переключатель фар, поэтому противотуманные фары могут не работать, если фары или задние фонари не включаются.

Противотуманные фары не работают ни с одной стороныШаг 1 2 3 4 Действие Проверьте фары и наружные фонари. Фары и наружные лампы работают? Отремонтировать фары и внешний фонарь системы. Ремонт завершен? Проверьте предохранитель EF20. Есть предохранитель EF20 взорван? 1. Проверьте на короткое замыкание и при необходимости устраните. 2. Замените предохранитель EF20. Ремонт завершен? Используйте вольтметр для проверки при наличии напряжения аккумулятора на предохранителе EF20. равно ли напряжение к указанному значению? Отремонтировать блок питания на предохранитель EF20. Является ремонт закончен? 1. Отсоединяем разъемы на передней противотуманке лампы. 2. С помощью омметра проверьте сопротивление между заземлением и ЧЕР провод на противотуманные фары. Показывает ли омметр указанное значение? Устранить разрыв цепи массы передней противотуманной фары. лампы. Ремонт завершен? 1. При отключенных противотуманных фарах, включите передние противотуманные фары в положение ON. 2. Включите фары НА. 3. Проверить напряжение на проводе PPL на передней противотуманной фаре соединители. Соответствует ли напряжение указанному значению? Заменять лампочки противотуманных фар. Ремонт завершен? 1. Временно заменить реле наружного освещения (реле задних фонарей) в место реле передних противотуманных фар. 2. Включите фары. 3. Включите противотуманные фары. Работают ли передние противотуманные фары с заменено реле? 1. Верните замененное реле в исходное положение. должность. 2. Замените реле передних противотуманных фар. ремонт полный? 1114 В [0W 1114 В Значение(я) Да Перейдите к Шагу 3 Перейдите к Шагу 3 Перейдите к шагу 5 Система в норме Перейдите к шагу 4 Нет Перейдите к шагу 2

5

Перейдите к шагу 7

Перейдите к шагу 6

6 7

Система ОК. к Шагу 11

10 11

Система в норме Перейдите к Шагу 12 Перейдите к Шагу 13

12

Система в норме

DAEWOO V121 BL4

LIGHTING SYSTEMS 91 Шаг 19. реле в исходное положение, но не устанавливайте противотуманную фару реле. 2. С помощью вольтметра проверьте каждую из четырех клемм в гнездо реле передних противотуманных фар. Один из четырех терминалов в гнездо реле указывает на указанное значение? Замените двигатель блок предохранителей. Ремонт завершен? 1. Включите фары. 2. Включите противотуманные фары. 3. Проверьте гнездо реле передних противотуманных фар. с вольтметром. Помимо терминала, указывающего на аккумулятор напряжение на шаге 13, делает ли другая клемма в гнезде реле (положительный вывод катушки реле) теперь указывает указанное значение? 1. Включите фары. 2. Проверить напряжение на КОР проводе на выключатель передних противотуманных фар. Показывает ли вольтметр заданное ценность? Устранить разрыв цепи между выключателем фар и выключатель передних противотуманных фар. Ремонт завершен? 1. С лицевой выключатель противотуманных фар отключен, подключите омметр между двумя клеммы выключателя передних противотуманных фар. 2. Включите переднюю противотуманную фару переключиться в положение ВКЛ. Показывает ли омметр заданное ценность? Замените выключатель передних противотуманных фар. Ремонт завершен? Устранить разрыв цепи между выключателем передних противотуманных фар и реле передних противотуманных фар. Ремонт завершен? Проверьте сопротивление между массой и клеммой массы на реле противотуманных фар разъем. Показывает ли омметр заданное значение? Ремонт Цепь массы реле передних противотуманных фар. ремонт полный? Устранить разрыв цепи между реле передних противотуманных фар. и передние противотуманные фары. Ремонт завершен? [0 Вт 0 Вт 1114 В Значение(я) 1114 v Да Перейдите к шагу 15 Нет Перейдите к шагу 14

14 15

Система ОК, перейдите к шагу 21, перейдите к Шату 16

16

1114 V

Перейдите к шагу 18

Перейти к шагу 17

17

ОК ОК

18

. 20

Перейдите к шагу 19

19 20

Система OK System OK

21

Перейти к шагу 23

Перейти к шагу 22

22 23

Система OK OK

Нет Работа

DAEWOO V121 BL4

9B 20СИСТЕМЫ ОСВЕЩЕНИЯШаг 1 2 Действие Проверьте фары. Делать фары работают? Отремонтируйте фары. После того, как фары был отремонтирован, задние комбинированные фонари до сих пор не работают? 1. Включите лампы освещения. 2. Используйте вольтметр для проверки напряжения на положительной клемме патрона лампы. равно ли напряжение указанное значение? Подключите омметр между массой и лампой. минусовая клемма гнезда. Сопротивление равно указанному ценность? Восстановите цепь заземления ламп. ремонт полный? Замените неисправные лампочки. Ремонт завершен? Проверять предохранители EF20 и EF21. Перегорел ли один из предохранителей? 1. Проверьте наличие короткое замыкание и ремонт при необходимости. 2. Замените предохранитель. Это ремонт закончен? 1. Временно замените реле фар на место реле освещения. 2. Включите лампы подсветки. Задние фонари горят? 1. Верните реле фары в исходное положение. исходное положение. 2. Замените реле освещения. ремонт полный? 1. Снимите реле освещения. 2. С помощью вольтметра проверьте гнездо реле освещения на клемме 87 разъема. напряжение равно указанному значению? Замените предохранитель двигателя блокировать. Ремонт завершен? При снятом реле освещения используйте вольтметр, чтобы проверить гнездо реле освещения на разъеме клемма 86. Соответствует ли напряжение указанному значению? С реле освещения снято, подключите омметр между массой и клемма 85 разъема. Сопротивление равно указанному значению? 1. Переустановите реле освещения. 2. Включите лампы подсветки НА. 3. Проверьте напряжение на EF20 и EF21. Напряжение равно указанное значение? 1114 v 1114 v 1114 v Значение(я) Да Перейдите к шагу 3 Перейдите к шагу 3 Нет Перейдите к шагу 2 Система в норме

3

Перейдите к шагу 4

Перейдите к шагу 7

4

0W

Перейдите к Шату 6

Перейти к шагу 5

5 6 7 8

Система ОК ОК. ОК, перейдите к шагу 9

9

Перейдите к шагу 10

Перейдите к шагу 11

10

Система ОК

11

Перейти к Шату 13

Перейдите к Шату 12

12 13

ОК ОК. Перейти к этапу 14 Перейти к этапу 12

14

[0W

Перейдите к Шату 15

Перейдите к Шату 17

15

1114 V

. Следует к Шату 16

Перейти к шагу 12

Daewoo v121 Bl4

Lighting System разомкнутая цепь между предохранителями EF 21 и EF20 и лампами освещения. Это ремонт закончен? 1. Отсоедините разъем выключателя фар C2. 2. Подсоедините перемычку с предохранителем между землей и клеммой 6 разъем C2 (со стороны жгута приборов). Делаем лампы подсветки включить с установленной перемычкой? Устранить разрыв цепи между вывод 85 реле освещения и вывод 6 фары разъем переключателя C2. Ремонт завершен? 1. Отсоедините фару. разъем переключателя C2. 2. На отключенном выключателе выберите лампа освещения включена. 3. На стороне переключателя разъема C2, используйте омметр для проверки сопротивления между клеммой 3 и клемма 6. Сопротивление равно указанному значению? Устранить разрыв цепи между разъемом C2 выключателя фар. клемма 3 и земля. Ремонт завершен? Замените фару выключатель. Ремонт завершен? [Значение 0W Да Система в норме Нет

17

Перейдите к шагу 19

Перейдите к шагу 18

18

Система ОК

19

С. С. Стадия 20

С. С. OK

DAEWOO V121 BL4

9B 22СИСТЕМЫ ОСВЕЩЕНИЯ Не работают стоп-сигналыШаг 1 2 Проверить предохранитель ЭФ24. Предохранитель EF24 перегорел? 1. Проверить на короткое замыкание и устранить если необходимо. 2. Замените предохранитель. Ремонт завершен? 1. Нажмите на педаль тормоза. 2. При нажатой педали тормоза проверьте положительные клеммы патронов ламп контрольной лампой. Делает контрольная лампа горит? Подключить омметр между массой и клемма заземления стоп-сигнала. Сопротивление равно указанное значение? Восстановите цепь заземления. Ремонт завершен? 1. Отсоедините разъем проводки от выключателя стоп-сигналов. 2. Нажмите на педаль тормоза. 3. Используйте омметр для проверки непрерывности между контактами 2 и 1 выключателя стоп-сигналов. Является ли сопротивление равно указанному значению? Замените выключатель стоп-сигнала. Это ремонт закончен? 1. Отсоедините электрический выключатель стоп-сигнала. разъем. 2. Проверьте напряжение на клемме 2. Показывает ли вольтметр показать указанное значение? Устранить разрыв цепи между предохранителем EF24 и выключатель стоп-сигнала. Ремонт завершен? Ремонт разрыв цепи между выключателем стоп-сигналов и стоп-сигналами. Это ремонт закончен? 1114 v 0W 0W Действие Значения Да Перейдите к шагу 2 Система в норме Нет Перейдите к шагу 3

3

Перейдите к шагу 4

Перейдите к шагу 6

4

Перейдите к шагу 6

Перейдите к шагу 5

5 6

Система ОК.

Система в норме Перейдите к Шагу 10 Перейдите к Шагу 9

9

Система в норме

10

Система в порядке Не работает Шаг 1 2 Действие Проверьте стоп-сигналы. Стоп-сигналы работают? Отремонтировать стоп-сигналы. Центральный верхний стоп-сигнал (CHMSL) работать после ремонта стоп-сигналов? 1. Удалите CHMSL лампочка. 2. Визуально и физически проверьте лампочку CHMSL. лампа неисправна лампочка? Замените лампочку CHMSL. Ремонт завершен? 1. Отсоедините разъем CHMSL. 2. Используйте омметр для измерения сопротивление между массой и ЧЕР проводом в разъеме CHMSL. Сопротивление равно указанному значению? Отремонтировать открытый замыкание между массой и ЧЕР проводом в разъеме CHMSL. Является ремонт закончен? Устранить разрыв цепи между стоп-сигналом переключатель и CHMSL. Ремонт завершен? 0W Значение(я) Да Перейти к Шаг 3 Система в норме Нет Перейдите к Шагу 2 Перейдите к Шагу 3

3

Перейдите к шагу 4

Перейдите к шагу 5

4 5

Система ОК.

9B 24СИСТЕМЫ ОСВЕЩЕНИЯ Лампы заднего хода не работаютШаг 1 1. 2. 3. 4. 5. Действие Заблокируйте колеса. Включите стояночный тормоз. Повернуть зажигание включено. Поставьте коробку передач на ЗАДНИЙ ЗАДНИЙ ХОД. Удалите одну из резервных копий лампы из розетки. 6. Проверьте положительную клемму патрона лампы. с вольтметром. Соответствует ли напряжение указанному значению? Устранить разрыв цепи между предохранителем F7 и фонарями заднего хода. Является ремонт закончен? Подключить омметр между массой и минусовая клемма на патроне лампы. Сопротивление равно указанное значение? Замените неисправные резервные лампы. ремонт полный? 1. Установите фонари заднего хода. 2. Отключите электрический разъем на переключателе заднего хода. (На автомобилях с автоматической коробкой передач отключите нейтральный защитный/резервный переключатель). 3. Включите зажигание НА. 4. Включите передачу заднего хода. 5. Используйте вольтметр для проверки контакт переключателя заднего хода 1. (На автомобилях с автоматической коробкой передач тестовая клемма B нейтрального защитного/резервного выключателя). Это напряжение равно указанному значению? Устранить обрыв цепи между фонарями заднего хода и выключателем заднего хода (или нулевым предохранительный/резервный переключатель, если он оборудован АКП). ремонт полный? 1. Включите передачу заднего хода. 2. С помощью омметра проверьте целостность цепи между клеммой 1 переключателя заднего хода и клеммой 2 клеммы B и F на нейтральном защитном/резервном выключателе в автомобилей с автоматической коробкой передач). Преемственность между клеммы 1 и 2 (клеммы D и F с A/T) соответствуют указанным ценность? Замените переключатель REVERSE (нейтральный предохранительный/резервный переключатель в автомобилей с автоматической коробкой передач). Ремонт завершен? Ремонт цепь заземления между переключателем REVERSE (защитный/резервный выключатель, если он оснащен А/Т) и фонарями заднего хода. ремонт полный? 0W 1114 v 0W Значение(я) 1114 v Да Перейдите к шагу 3 Нет Перейдите к Шаг 2

2

Система OK

3

Перейдите к шагу 4

Перейдите к шагу 5

4 5

Система ОК. Перейдите к шагу 9

Перейдите к шагу 8

8

Система OK

Система OK

Daewoo v121 BL4

Системы освещения 9B 25

Проверьте предохранители F3 и EF12. Один из предохранителей перегорел? 1. Проверьте на короткое замыкание цепи и при необходимости отремонтируйте. 2. Замените предохранитель. ремонт полный? 1. Включите зажигание. 2. Проверьте напряжение на предохранителе. EF12 и F3. Соответствует ли напряжение указанному значению? 1. Повернуть аварийный выключатель ВКЛ. 2. Извлеките каждую из неработающих ламп из его розетка. 3. Проверьте положительную клемму каждого патрона лампы с помощью вольтметр. Соответствует ли напряжение указанному значению? На каждый патрон лампы, используйте омметр для проверки цепи заземления. Это сопротивление равно указанному значению? Замените любой неисправный поворот сигнальные/аварийные лампы. Ремонт завершен? Восстановить мощность цепь питания предохранителей. Ремонт завершен? Отремонтировать открытый заземляющие провода. Ремонт завершен? 1. Включите аварийную сигнализацию. 2. Тестовое мигание

26 Инструкции Daewoo в формате PDF скачать бесплатно!

Логотип Daewoo

Заголовок

Размер файла

Ссылка на скачивание

Руководство по эксплуатации Daewoo Cielo.pdf

13. 5Мб

Скачать

Руководство по эксплуатации Daewoo Espero.pdf

1.4Мб

Скачать

Руководство по эксплуатации Daewoo Gentra.pdf

3.8Мб

Скачать

Руководство по эксплуатации Daewoo Korando. rar

18.2Мб

Скачать

Руководство по ремонту Daewoo Lanos PDF.rar

23.9Мб

Скачать

Электронная инструкция по обслуживанию Daewoo Tacuma.rar

2.4Мб

Скачать

Руководство по эксплуатации Daewoo Tico. pdf

6.2Мб

Скачать

Каталог запчастей Daewoo Damas.pdf

6.3Мб

Скачать

Каталог запчастей Daewoo Espero.rar

11.8Мб

Скачать

Каталог запчастей Daewoo Gentra,. pdf

13.2Мб

Скачать

Схема блока предохранителей Daewoo Korando 2001 года.png

42,2кб

Скачать

Схема электропроводки Daewoo Cielo.png

11,5кб

Скачать

Схема подключения Daewoo Kalos. png

38.7кб

Скачать

Схема распределения питания Daewoo Korando и схемы маршрутизации.PNG

94,4кб

Скачать

Схема запуска и зарядки Daewoo Korando для дизельного двигателя.PNG

28,8кб

Скачать

Схема запуска и зарядки Daewoo Korando для бензинового двигателя. PNG

29,4кб

Скачать

Схема стереопроводки аудиосистемы Daewoo leganza.png

38,1кб

Скачать

Электрическая схема ДЭУ НЕКСИЯ.jpg

138.9кб

Скачать

Схема электрооборудования Daewoo Lanos. rar

9Мб

Скачать

2004 Daewoo Nubira, электронное руководство по ремонту и обслуживанию Lacetti.rar

96.3Мб

Скачать

Каталог запчастей Daewoo Lacetti.rar

18.1Мб

Скачать

Daewoo Leganza II Service Manual. pdf

26.4Мб

Скачать

Руководство по эксплуатации Daewoo Leganza MY2000 PDF.rar

4.6Мб

Скачать

Руководство по эксплуатации Daewoo Matiz.pdf

36,5Мб

Скачать

Руководство по эксплуатации Daewoo Matiz. rar

31.8Мб

Скачать

« Daewoo » (Daewoo Motor Co., Ltd.), южнокорейская компания, специализирующаяся на производстве автомобилей.

Штаб-квартира находится в Сеуле.

Корпорация Daewoo была основана в 1967 году, название переводится как «Великая Вселенная». В 1972 году корейские власти законодательно закрепили право заниматься производством автомобилей за четыре компании — Kia, Hyundai Motor, Asia Motors и Shinjin. Затем произошло слияние фирм Kia и Asia Motors. А компания Shinjin превратилась в совместное предприятие Daewoo и General Motors , а через несколько лет — Daewoo Motor.

Довольно молодая динамично развивающаяся компания «Дэу» до 1993 года сотрудничала с General Motors. В 1995 году Daewoo появилась на немецком рынке с моделями Nexia малого класса и Espero — среднего.

Дэу Эсперо

Daewoo Nexia — последнее поколение приснопамятного Opel Kadett E, который был лицензирован в 1986 году в Корее. На экспорт в США и Канаду машина шла под названием Pontiac. Le Mans, на местном рынке он стал известен как Daewoo Racer.

Переднеприводный хэтчбек Tico класса «мини» для городских поездок на базе Suzuki Alto производится в Южной Корее с 1988 год.

До 1993 года компания сотрудничала с General Motors. К началу 1996 года Daewoo построила три крупных технических центра: в Уортинге (Великобритания), недалеко от Мюнхена (Германия) и в Пуглиане (Корея). Главным техническим директором проектов компании является Ульрих Бетц (в прошлом старший менеджер BMW).

С 1993 года на базе Opel Senator выпускается седан Prince и его более комфортная версия Brougham.

Седан Espero разработан компанией Bertone на базе моделей Opel-Ascona. Впервые он был представлен в 1993 году.

В конце 1997 года компания представила на международных автосалонах три последние модели — Lanos , , Nubira и Leganza.

Автомобиль Lanos был разработан и запущен в производство за 30 месяцев и обошелся компании в 420 миллионов долларов. Это первая собственная разработка Daewoo.

Daewoo Nubira собственная разработка компании (филиал в Англии), дизайн — I.D.E.A. Работа над моделью Nubira (в переводе с корейского «кругосветное путешествие») началась в 1993 г. и длился 32 месяца. Конструкция была разработана в Уортинге, а первый макет, доработанный позже, был представлен в конце 19 века.94. Этот автомобиль гольф-класса с поперечным расположением двигатель и передний привод, пришедший на смену Espero.

Модель Leganza — это попытка компании выпускать модели бизнес-класса. Самый комфортный и оборудованный автомобиль компании. В основе конструкции этой модели кузов автомобиля Опель. Взят Senator, доработанный итальянскими специалистами фирмы Italdesign.

Дэу ЛеганзаДэу Матиз

Daewoo Matiz , модель мини-автомобиля с поперечным расположением двигателя и передним приводом. Впервые модель была представлена ​​в 1998 в Женеве. На Парижском автосалоне в г. Октябрь 2000 года была представлена ​​обновленная версия Daewoo Matiz.

После азиатского финансового кризиса 1998 года компания «Дэу» столкнулась с огромными трудностями. Тем не менее правительство Южной Кореи отказалось от национализации компании. На право приобретения этим боролись крупнейшие корпорации мира.

Южнокорейская Daewoo с сентября 2002 года официально перешла под юрисдикцию General Motors, сменив название на GM Daewoo Auto & Technology Co.

Схема Daewoo Nubira — Все модели

РАЗДЕЛ 5

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

52ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

1. СИСТЕМА ЗАПУСКА И ЗАРЯДКИ1) АККУМУЛЯТОР, ЗАЖИГАНИЕ СТАРТЕР, ГЕНЕРАТОР И ВЫКЛЮЧАТЕЛЬ (СЦЕПЛЕНИЕ(М/Т), НСБУ(А/Т) )

а. ИНФОРМАЦИЯ О РАЗЪЕМЕ РАЗЪЕМ (НОМЕР) (ЦВЕТ НОМЕРА КОНТАКТА) C102 (68 Контакт, коричневый) C103 (68 контактов, черный) C106 (2 контакта, бесцветный) C203 (15 контактов, Белый) C205 (20 контактов, бесцветный) C209 (20 контактов, бесцветный) S202 (синий) G102 G104 G105

СОЕДИНЕНИЕ, ЖГУТ ПРОВОДОВ Блок предохранителей в моторном отсеке Предохранитель в моторном отсеке Блок предохранителей в моторном отсеке I.P I.P I/P IP Аккумулятор и двигатель ABS Блок управления аккумулятором Кузов Блок управления двигателем Блок управления двигателем Кузов

ПОЛОЖЕНИЕ РАЗЪЕМА Блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке, левый Держатель разъема в отсеке для ног водителя, правый Держатель разъема пространства для ног водителя Верхняя правая боковая панель водителя Верхнее пространство для ног водителя между аккумуляторной батареей и блоком предохранителей Головка блока цилиндров Рядом с #4 Впускной коллектор Рядом со стартером

б. ИДЕНТИФИКАЦИОННЫЙ СИМВОЛ РАЗЪЕМА И НОМЕР КОНТАКТА ПОЛОЖЕНИЕ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ W53c. ПОЛОЖЕНИЕ РАЗЪЕМОВ И GROUNDS S БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТДЕЛЕНИИ S ДВИГАТЕЛЬ 2.0 DOHC

S

ЛЕВАЯ СТОЙКА ВНУТРИ

d. КОМПЛЕКТ СОЕДИНЕНИЙ S202 (СИНИЙ)

РАЗДЕЛ 3

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ДЛЯ ИСТОЧНИКОВ ПИТАНИЯ

32СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ДЛЯ ИСТОЧНИКОВ ПИТАНИЯ

0004 2. 30 Ter BAT+ ЦЕПЬ ПИТАНИЯ (БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ ПАССАЖИРА)

34W СХЕМА ЭЛЕКТРОПИТАНИЯ

3. 15A IGN 2, 15C ЦЕПЬ ПИТАНИЯ ACC (ПРЕДОХРАНИТЕЛЬ В САЛОНЕ ПАССАЖИРА) Ящик

Схема подключения для электроэнергии. ПРЕДОХРАНИТЕЛИW42

1. БЛОК РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ1) ПОЛОЖЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛИ Вид спереди

2) ИСПОЛЬЗОВАНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТДЕЛЕНИИ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ Электропитание Классификация Предохранитель NoEf 1 Ef 2 SB (медленно перегорающий предохранитель) 30 BAT(+) BAT( ) Ef 3 Ef 4 Ef 5 Ef 6 Цепь тормоза SB Предохранитель Ef 7 Ef 8 Ef 9 Запасной Ef 10 Ef 11 30 BAT(+) Запасной S 30 BAT(+) Ef 12 Ef 13 Ef 14 Ef 15 Ef 16 Ef 17 IGN 1 (15) Ef 18 Ef 19 Ef 20 Ill i ti (58) Освещение Ef 21 Ef 22 30 BAT(+) Ножевой предохранитель Ef 23 Ef 24 Ef 25 Light Li ht (58) IGN 2(15A) 30 BAT(+) BAT( ) Ef 26 Ef 27 Ef 28 Ef 29Ef 30 Лайт Ли ht (58) IGN 2(15A) Ef 31 Ef 32 Ef 33 Ef 34 30 BAT(+) Ef 35 Ef 36 Ef 37 Диод D 38 15А 10А 10А 15А 15А 10А 10А 10А 15А 15А 10А 10А 10А 10А 25А 10А 15А

Емкость30А 30А 20А 40А 30А 30А 20А 20А 10А 15А 20А 15А 25А 30А 30A 15A 15A

Использование Аккумулятор Основной (F10, F11, F12, F13, F14) Вентилятор Охлаждение двигателя Низкоскоростная АБС вентилятора (опция) Зажигание 2 (ключ) Зажигание 1 (ключ) Зажигание Реле 2 (стеклоподъемники) Вентилятор охлаждения, высокая скорость Не используется Не используется Не используется Используется Опасность Не используется Не используется Дефростер Форсунка DIS Не используется Топливо Насос Освещение Правый Освещение Левый ECM Не используется Стоп-сигнал (Стоп Лампа) Правая фара дальнего света Правая фара ближнего света Правое зеркало заднего вида с электроприводом Центральный дверной замок с подогревом ABS, кластер, напоминание S/W, лампа обогрева часов Левый дальний свет Лампа обогрева Левый ближний свет Электрическое зеркало, нагревательный мат Air Звуковой сигнал фары кондиционера Не ​​используется Противотуманная фара Компрессор кондиционера

S

Задний вид

43wusage и емкость предохранителей

2. Барс -платеж с пассажирской комнатой). №F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15 F16

Емкость15А 10А 15А 25А 10А 10А 10А 10А 15А 15А 15А 10А 10А 10A

UsagePCM, Реле зажигания 1 Опасность системы кондиционирования воздуха, Часы, Блок стеклоочистителей ДХО, АБС, звуковой сигнал, переключатель PRND, тормоз SDM (подушка безопасности) Лампа заднего хода (заднего хода) Круиз-контроль Аудио, прикуриватель Зажигалка, ключ и автомобильная антенна BTSI, аудиосистема Не используется Не используется Theft DLC 16 Терминал ABS, A/C, антиобледенитель, реле зажигания 2 ABS

15 IGN 1 ON

15C ACC

Тип лезвия

BAT+ 30A

Напряжение системы

*W30 : BAT(+) Питание через Ef1.

ИСПОЛЬЗОВАНИЕ И МОЩНОСТЬ ПРЕДОХРАНИТЕЛЕЙW44

3. РАСПОЛОЖЕНИЕ БЛОКА УПРАВЛЕНИЯ, РЕЛЕ И НОМЕР ДЕТАЛИ1) МОТОРНОЕ ОТДЕЛЕНИЕ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ Название детали Реле топливного насоса Реле противотуманных фар Реле звукового сигнала Реле освещения Реле фар Реле компрессора кондиционера Заднее стекло Реле антиобледенителя Радиатор Вентилятор охлаждения Реле высокой скорости Радиатор Реле низкой скорости вентилятора охлаждения Реле IGN 1 Реле IGN 2 Деталь № 961 961 961 961 961 961 961

961

961

961

961

4 контакта Примечания 4 контакта

6) ЗА ЛЕВОЙ ЗАЩИТНОЙ ПАНЕЛЬЮ СО СТОРОНЫ ВОДИТЕЛЯ Название детали EBCM Центральная дверь Реле блокировки Деталь № 96313430 96312298 Примечания

7) ПАНЕЛЬ ПОЛА ЗА ЦЕНТРАЛЬНОЙ ЧАСТЬЮ I/P Название детали AntiTheft Control Модуль DRL (дневные ходовые огни) Деталь № 961

96240514 Примечания

8) ПАНЕЛЬ ПОЛА ПОД ПЕРЕДНЕЙ КОНСОЛЬЮИмя детали SDM Номер детали 96312354 Примечания

2) КОРОБКА ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ ПАССАЖИРА Название детали Реле ABS Деталь № 12088595 Примечания

3) ДЕРЖАТЕЛЬ РАЗЪЕМА МЕСТА ДЛЯ НОГ ВОДИТЕЛЯ ЗА ДЕРЖАТЕЛЕМ Название детали Мигалка Блок (реле указателей поворота) Реле стеклоочистителя Реле 4-й скорости электродвигателя вентилятора Блок BTSI и ключевой блокировки Деталь № 96312545 96250544 961

96312299 Примечания

4) ВЕРХНЯЯ ЧАСТЬ ДЛЯ НОГ ВОДИТЕЛЯ Название детали Колокольчик Деталь № 96219056 Примечания

5) ЗА ЛЕВОЙ ФАРОЙНазвание детали Управление вентилятором системы охлаждения радиатора Реле Деталь № 96312958 Примечания

СЕКЦИЯ: 9B

СИСТЕМЫ ОСВЕЩЕНИЯ ВНИМАНИЕ: Отсоедините отрицательный кабель аккумуляторной батареи. перед снятием или установкой любого электрического блока или когда инструмент или оборудование может легко войти в контакт с открытыми электрическими терминалы. Отключение этого кабеля поможет предотвратить личную травмы и повреждения автомобиля. Зажигание также должно быть в положении LOCK. если иное не отмечено.

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . . . . . . . . 9B2 ТАБЛИЦА ИСПОЛЬЗОВАНИЯ ЛАМП . . . . . . . . . . . . . . . . . . . . . 9B2 ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙ . 9Б2 СХЕМЫ И МАРШРУТНЫЕ СХЕМЫ. . . . . 9B3 НАПОМИНАНИЕ О ФАР ЦЕПЬ ЗВУКОВОЙ СИГНАЛИЗАЦИИ 9B 3 СТОЯНОЧНЫЕ, ЗАДНИЕ, ГАБАРИТНЫЕ И НОМЕРНЫЕ ФОНАРИ СХЕМА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B4 ЦЕПЬ ПОВОРОТОВ И АВАРИЙНЫХ ФОНАРОВ . . . . . . 9B5 ТОРМОЗ И ЦЕПЬ ЛАМП РЕЗЕРВНОГО ДВИЖЕНИЯ . . . . . 9B6 ЛАМПЫ СВЕТИЛЬНИКА САЛОНА И ЦЕПЬ ЛАМПЫ БАГАЖНОГО ОТДЕЛЕНИЯ . . . . . . . . . 9B7 ФАРЫ СХЕМА . . . . . . . . . . . . . . . . . . . . 9B8 ДНЕВНОЙ БЕГ ЦЕПЬ ЛАМП . . . . . . . 9B9 ЦЕПЬ ПРОТИВОТУМАННЫХ ФАР . . . . . . . . . . . . . . . . . . . . 9B10 ДИАГНОСТИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B11 ЗВОНОК НАПОМИНАНИЯ О ФАР . . . . . . 9B11 ФАРЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B12 ПРОТИВОТУМАННЫЕ ФОНАРИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B18 ЗАДНИЕ КОМБИНИРОВАННЫЕ ФОНАРИ . . . . . . . . . . . . . 9B19 ЛАМПЫ САЛОНА И БАГАЖНОГО ОТДЕЛЕНИЯ . . . . . . . . . . . . . . . . 9B28 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ . . . . . . . . . . . . . . 9B31 АВТОМОБИЛЬНОЕ ОБСЛУЖИВАНИЕ . . . . . . . . . . . . . . . . . . . . 9B31 ФАРЫ/ПЕРЕДНИЕ УСИЛИТЕЛИ ПОВОРОТА 9B31 НАПРАВЛЕНИЕ ФАР . . . . . . . . . . . . . . . . . . . . . . 9B34 СТОЯНОЧНЫЕ ФОНАРИ . . . . . . . . . . . . . . . . . . . . . . . . 9B35 БОКОВЫЕ ГАНИрНЫЕ ФОНАРИ . . . . . . . . . . . . . . . . . . . 9B36 ПРОТИВОТУМАННЫЕ ФОНАРИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B37 ЗАДНЯЯ КОМБИНАЦИЯ ЛАМПЫ. . . . . . . . . . . . . 9B39 ЦЕНТРАЛЬНЫЙ ВЫСОКИЙ СТОП-СИГНАЛ (НОЧБЭК) . . . . . . . . . . . . . . . . . . . . . . . . . 9B40 ЦЕНТРАЛЬНЫЙ ВЫСОКИЙ СТОП-СИГНАЛ (ХЭТЧБЕК) . . . . . . . . . . . . . . . . . . . . . . . . . 9B40 ЦЕНТРАЛЬНЫЙ ВЫСОКИЙ СТОП-СИГНАЛ (ФУРГОН) 9 B41 ПОДСВЕТКА НОМЕРНОГО ЗНАКА . . . . . . . . . . . . . . . . . . 9Б42 ВЫКЛЮЧАТЕЛЬ ДВЕРНОГО КОСУНКА . . . . . . . . . . . . . . . . . . . . 9Б42 ВНУТРЕННЯЯ ЛАМПОЧКА . . . . . . . . . . . . . КАРТА ЛАМПА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЛАМПА ПЕРЧАТОЧНОГО ЯЩИКА . . . . . . . . . . . . . . . . . . . . . . . ЛАМПА ДЛЯ ПЕПЕЛЬНИЦЫ. . . . . . . . . . . . . . . . . . . . . . . . . 9B43 9B44 9B44 9B45

ЛАМПА БАГАЖНОГО ОТДЕЛЕНИЯ . . . . . . . . 9B46 ЛАМПА ГРУЗОВОГО ОБЛАСТИ (ВАГОН). . . . . . . . . . . 9B46 МОДУЛЬ ДНЕВНЫХ ХОДОВЫХ ОГНЕЙ . . . . . . . 9B47 ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9Б48 ФАРА НАПОМИНАНИЕ . . . . . . . . . . . . . 9B48 ФАРЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9B48 ДНЕВНЫЕ ХОДОВЫЕ ФОНАРИ . . . . . . . . . . . . . . СТОЯНОЧНЫЕ И ПОВОРОТНЫЕ ФОНАРИ. . . . . БОКОВЫЕ ГАБАРИТНЫЕ ФОНАРИ. . . . . . . . . . . . . . . . . . . ПРОТИВОТУМАННЫЕ ФАРЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗАДНИЙ КОМБИНИРОВАННЫЕ ЛАМПЫ. . . . . . . . . . . . . ЛАМПА НОМЕРНОГО ЗНАКА. . . . . . . . . . . . . . . . . . . ВНУТРЕННЯЯ ЛАМПОЧКА . . . . . . . . . . . . . ЛАМПА ПЕРЧАТОЧНОГО ЯЩИКА . . . . . . . . . . . . . . . . . . . . . . . 9B48 9B48 9B48 9B48 9B48 9B49 9B49 9B49

ЛАМПА ПЕПЕЛЬНИЦЫ. . . . . . . . . . . . . . . . . . . . . . . . . 9B49 ЛАМПА БАГАЖНОГО ОТДЕЛЕНИЯ . . . . . . . . 9B49

9B 2СИСТЕМЫ ОСВЕЩЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАБЛИЦА ИСПОЛЬЗОВАНИЯ ЛАМПЫ HighMounted Стоп-сигнал Противотуманные фары Лампа перчаточного ящика Фара Интерьер Лампа подсветки номерного знака Лампа багажного отделения Лампа парковки и Передний указатель поворота Задний указатель поворота Боковой габаритный фонарь Номер запасной лампы заднего фонаря и стоп-сигнала 27 Вт 21 Вт 55 Вт 10 Вт Двойной 60/55 Вт 10 Вт 5 Вт 10 Вт Двойной 27/8 Вт Одинарный 27/8 Вт 8 Вт Двойной 27/8 Вт

ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖА Применение CHMSL Монтаж Гайки Крепежные винты CHMSL Винты модуля дневных ходовых огней Дверь Винт переключателя косяка Гайки противотуманных фар Болты фары в сборе Фара Монтажная гайка Винты лампы номерного знака Винты лампы карты Задняя часть Комбинированная лампа сборочная винты NSM 4 4 фунта LBIN 35 35

4

35

4 4 4 4 4 1 4

35 35 35 35 35 9 35

Daewoo v121 Bl4

Секция: 9U

Cruise Control V. 121. : Отсоедините отрицательный аккумулятор кабель перед снятием или установкой любого электрического блока или когда инструмент или оборудование могут легко войти в контакт с незащищенными электрические клеммы. Отсоединение этого кабеля поможет предотвратить телесные повреждения и повреждение автомобиля. Зажигание также должно быть в положении LOCK, если не указано иное.

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . . . . . . . . 9U1 ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙ . 9У1 СХЕМЫ И МАРШРУТНЫЕ СХЕМЫ. . . . . СИСТЕМА КРУИЗ-КОНТРОЛЯ (АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ) (1 ИЗ 2) . . . . . . . . . . . . . . . . . . . СИСТЕМА КРУИЗ-КОНТРОЛЯ (АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ) (2 ИЗ 2) . . . . . . . . . . . . . . . . . . . СИСТЕМА КРУИЗ-КОНТРОЛЯ (РУЧНАЯ ТРАНСМИССИЯ) (1 ИЗ 2) . . . . . . . . . . . . . . . . . . . КРУИЗ-КОНТРОЛЬ СИСТЕМА (РУЧНАЯ ТРАНСМИССИЯ) (2 ИЗ 2) . . . . . . . . . . . . . . . . . . . 9U2 9U2 9U3 9U4 9U5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ . . . . . . . . . . . . . . 9U11 АВТОМОБИЛЬНОЕ ОБСЛУЖИВАНИЕ . . . . . . . . . . . . . . . . . . . . 9У11 ПРИВОД КРУИЗ-КОНТРОЛЯ . . . . . . . . . . . 9У11 КАБЕЛЬ УПРАВЛЕНИЯ ПРИВОДОМ . . . . . . . . . . . . 9U15 ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ . . . . . . . . . . . . . . . . . . . . . . . . . . . 9У17 ОБЩИЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9У19 РАБОТА СИСТЕМЫ КРУИЗ-КОНТРОЛЯ . 9U19 ПРИВОД КРУИЗ-КОНТРОЛЯ. . . . . . . . . . . 9U19 ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ . . . . . . . . . . . . . . . . . . . . . . . . . . . 9У19 РЫЧАГ ПЕРЕКЛЮЧАТЕЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . 9U19

ДИАГНОСТИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9U6 ДИАГНОСТИКА КРУИЗ-КОНТРОЛЯ . . . . . . . . . . . . 9U6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИFХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙSПрименение Болты привода Гайки кронштейна привода NSm 4 18 LbFt 13 LbIn 35

9U 2IC СИСТЕМА УПРАВЛЕНИЯ ПОЕЗДКОЙ

СХЕМА И МАРШРУТНАЯ СХЕМА СИСТЕМА АВТОМАТИЧЕСКОГО КОНТРОЛЯ КОРОБКА ПЕРЕДАЧ) (1 ИЗ 2)

Daewoo v121 BL4

Cruise Conrtol System 9u 3

Система круизного управления (автоматическая трансакса) (2 из 2)

Daewoo v121 BL4

9U 4ICRUISE CONRTOL SYSTEM

SYSTER CONTROL SYSTON )

DAEWOO V121 BL4

СЕКЦИЯ: 9F

АУДИОСИСТЕМЫ ПРЕДОСТЕРЕЖЕНИЕ: Отсоедините отрицательный кабель аккумуляторной батареи. перед снятием или установкой любого электрического блока или когда инструмент или оборудование может легко войти в контакт с открытыми электрическими терминалы. Отключение этого кабеля поможет предотвратить личную травмы и повреждения автомобиля. Зажигание также должно быть в положении LOCK. если иное не отмечено.

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . . . . . . . . 9F1 ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙ . 9F1 СХЕМЫ И МАРШРУТНЫЕ СХЕМЫ. . . . . 9F2 ЦЕПЬ АУДИОСИСТЕМЫ . . . . . . . . . . . . . . . . . . 9F2 ДИАГНОСТИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9F3 СТЕРЕО КАССЕТНАЯ АМ/FM РАДИО. . . . . . . . ДИНАМИК 9F3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9F5 АНТЕННА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9F6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ . . . . . . . . . . . . . . . 9F8 АВТОМОБИЛЬНОЕ ОБСЛУЖИВАНИЕ . . . . . . . . . . . . . . . . . . . . . 9F8 СТЕРЕО КАССЕТНОЕ AM/FM РАДИО . . . . . . . . 9F8 ДИНАМИК ПЕРЕДНИХ ДВЕРЕЙ . . . . . . . . . . . . . . . . . 9F9 ТВИТЕР ДИНАМИКИ. . . . . . . . . . . . . . . . . . . 9Ф10 ЗАДНИЕ ДИНАМИКИ (НОЧБЭК) . . . . . . . . . 9F10 ЗАДНИЕ ДИНАМИКИ (ХЭТЧБЕК) . . . . . . . . . . 9Ф11 МАЧТОВАЯ АНТЕННА. . . . . . . . . . . . . . . . . . . . . . . . . АНТЕННА НА КРЫШЕ. . . . . . . . . . . . . . . . . . . . . . . . СИЛОВАЯ АНТЕННАЯ МАЧТА (NOTCHBACK) . . . СИЛА ДВИГАТЕЛЬ АНТЕННЫ (НОЧБЭК) 9F12 9F13 9F13 9F14

УСТРОЙСТВО СМЕНЫ КОМПАКТ-ДИСКОВ . . . . . . . . . . . . . . . 9F15 ОБЩИЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9F17 АУДИОСИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . 9F17 СИСТЕМА ОХРАНЫ ЗВУКА. . . . . . . . . . . . . . . 9F17 ПЕРЕДНИЕ И ЗАДНИЕ ДИНАМИКИ . . . . . . . . . . . 9F17 ТВИТЕР ДИНАМИКИ. . . . . . . . . . . . . . . . . . . 9Ф17 МАЧТОВАЯ АНТЕННА. . . . . . . . . . . . . . . . . . . . . . . . . ЭНЕРГЕТИЧЕСКАЯ АНТЕННА. . . . . . . . . . . . . . . . . . . . . . . КРЫША АНТЕННА. . . . . . . . . . . . . . . . . . . . . . . . магнитофон И УХОД ЗА КАССЕТАМИ. . . . . 9F17 9F17 9F17 9F17

УХОД ЗА КОМПАКТ-ДИСКАМИ . . . . . . . . . . . . . . . . . . . 9F17

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИFХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙSПрименение Колпачковая гайка антенны Гайки двигателя антенны Болты аудиосистемы CD-чейнджер Гайки Мачта Основание антенны Гайка Динамик передней двери Винты Задний динамик Винты Антенна на крыше Гайка Нм 7 7 4 7 4 4 4 10 LbFt LbIn 62 62 35 62 35 35 35 89

9F 2АУДИОСИСТЕМЫ

СХЕМА И МАРШРУТНАЯ СХЕМА ЦЕПИ АУДИОСИСТЕМЫ

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 3

ДИАГНОСТИКА СТЕРЕО КАССЕТНАЯ AM/FM РАДИОКассета AM/FM Радио Не работает Шаг 1 2 Действие Проверьте предохранители EF1, F9 и F10. Предохранители EF1, F9 и F10 перегорели? 1. Проверьте на короткое замыкание и устраните, если необходимый. 2. Замените перегоревшие предохранители. Ремонт завершен? 1. С помощью вольтметра проверьте напряжение аккумуляторной батареи на предохранителях EF1 и F10. 2. Включите зажигание и проверьте напряжение аккумуляторной батареи на предохранителе F9. Соответствует ли напряжение аккумуляторной батареи указанному значению на предохранителях EF1, Ф9 и Ф10? Восстановите цепь питания предохранителей. Это ремонт закончен? 1. Отсоедините электрический разъем магнитолы. 2. Включите зажигание. 3. Используйте вольтметр для проверки аккумулятора. напряжение на клеммах 4 и 5 разъема магнитолы. напряжение соответствует указанному значению на обеих клеммах? Ремонт разрыв цепи между разъемом магнитолы и предохранителем. Это ремонт закончен? С помощью омметра проверьте цепь заземления на клемма 14 разъема магнитолы. Соответствует ли сопротивление указанное значение? Устранить разрыв цепи массы между радио разъем и масса G105. Ремонт завершен? Заменить радио. Ремонт завершен? 00,5 Вт 1114 В 1114 В Значение Да Перейти к Шагу 2 Система в норме Нет Перейдите к Шагу 3

3

Перейдите к шагу 5

Перейдите к шагу 4

4 5

Система ОК. к шагу 8

8

Система в норме

9

Система в норме

Кассетный проигрыватель не работает, функции AM/FM в норме Шаг 1 2 Действие Проверьте жалобу клиента. Уничтожает ли кассетный плеер ленты? Используя ленту хорошего качества, определите, проигрыватель работает плохо или не работает. Кассетный плеер плохо работать? Проверьте кассетный проигрыватель на наличие препятствий позади ленточная дверь. Обнаружено препятствие? Значение(я) Да Перейдите к шагу 5 Перейдите к шагу 5 Нет Перейдите к шагу 2 Перейдите к шагу 3

3

Перейдите к Шагу 4

Перейдите к Шагу 8 можно удалить, применяя мягкое усилие. Преграда устранена? Очистите головку кассетного проигрывателя, шпиль и систему привода. Лента нормально воспроизводится? Замените радио. ремонт полный? Проверьте кассетный проигрыватель на предмет нормальной работы. Это ремонт закончен? Сообщите владельцу неисправной или изношенной ленты. Является ремонт закончен? Значение(я) Да Перейдите к шагу 5 Нет Перейдите к шагу 6

5

Перейдите к шагу 7

Перейдите к шагу 6

6 7 8

Система в норме Система в норме Система в норме

AM не работает, FM и кассета в норме Шаг 1 Действие Замените радио. Ремонт завершен? Значение(я) Да Нет

FM-радио не работает, AM и кассета в нормеШаг 1 Действие 1. Отсоедините антенный кабель от антенны. 2. Подключить тест антенну к антенному кабелю. 3. Проверьте прием FM-радио. Является FM-радио работает нормально? Замените антенну. ремонт полный? 1. Снимите магнитолу с панели приборов. 2. Отключить антенный кабель от магнитолы. 3. Подключите тестовую антенну к радио. 4. Проверьте прием FM-радио. Работает ли FM-радио правильно? Замените антенный кабель между радио и антенна. Ремонт завершен? Замените радио. ремонт полный? Значение(я) Да Перейдите к шагу 2 Нет Перейдите к шагу 3

2 3

Система ОК, перейдите к шагу 4, перейдите к Шату 5

4

Система OK

5

Система OK

Daewoo v121 Bl4

Аудиосистемы 9F 5

Динамические динамики. аудио Система в норме. Шаг 1 Действие 1. Включите зажигание и радио. 2. Проверьте наличие искажений или неработающих передних динамиков с помощью фейдера. и регулировка баланса для всех источников (AM, FM, лента, CD). Передние динамики искажены? Проверьте динамик и области двери на наличие повреждений, дребезжания или вибрации. Есть что-нибудь свободно или мешает динамику, вызывая искажения? Сделать необходимый ремонт для фиксации компонента, вызвавшего деформацию. Ремонт завершен? 1. Снимите передние динамики и отсоедините разъем динамика. 2. С помощью омметра проверьте провода динамика. за короткое замыкание на массу. Показывает ли омметр указанное значение? Устраните короткое замыкание между разъемом переднего динамика и разъем радио. Ремонт завершен? Подставить известную хороший динамик для динамика, вызывающего искажения. Это искажения устранены? Замените динамик. Ремонт завершен? Замените радио. Ремонт завершен? R Значение(я) Да Перейти к Шаг 2 Нет Перейдите к шагу 4

2

Перейдите к шагу 3

Перейдите к шагу 4

3

Система OK

4

Следует к шагу 6

. к Шагу 7

Перейдите к Шагу 8

7 8

Система в норме Система в норме

Задние динамики искажены или не работают, остальная часть аудиосистемы OKШаг 1 Действие 1. Включите зажигание и радио. 2. Проверьте искаженные или неработающие задние динамики с помощью фейдера и управление балансом со всеми источниками (AM, FM, лента, CD). Задние динамики искажены? Проверьте динамики, заднюю панель, и область багажника на наличие повреждений, дребезжания или вибрации. Здесь что-нибудь болтается или мешает динамику, вызывая искажения? Выполните необходимый ремонт, чтобы закрепить компонент, вызывающий искажение. Ремонт завершен? 1. Отсоединяем заднюю компьютерные колонки. 2. С помощью омметра проверьте провода динамика на короткое замыкание. К земле, приземляться. Показывает ли омметр указанное значение? Значение R Да Перейдите к шагу 2 Нет Перейдите к шагу 4

2

Перейдите к Шату 3

Перейдите к шагу 4

3

Система OK

4

. Следует к Шату 6

. Следует к шагу 5

Daewoo v121 Bl4

9f 6iaudio SystemStep 5 Action. короткое замыкание между разъем заднего динамика и разъем радио. ремонт полный? Замените заведомо исправный динамик на динамик, вызывающий искажение. Устранена ли дисторсия? Замените динамик. Ремонт завершен? Замените радио. Ремонт завершен? Значение(я) Да Система в норме Нет

6

Перейдите к Шагу 7

Перейдите к Шагу 8

7 8

Система в норме Система в норме

ANTENNAPower Антенна не работает Шаг 1 2 Проверьте предохранитель EF29. Является предохранитель EF29 перегорел? 1. Проверьте на короткое замыкание и устраните, если необходимый. 2. Замените перегоревший предохранитель. Ремонт завершен? Использовать вольтметр для проверки напряжения аккумуляторной батареи на предохранителе EF29. Есть ли напряжение батареи соответствует указанному значению? Ремонт открытой мощности цепь питания на предохранитель EF29. Ремонт завершен? Использовать вольтметр для проверки напряжения батареи на разъеме питания антенны клемма 1. Соответствует ли напряжение аккумуляторной батареи указанному значению? Устранить разрыв цепи между клеммой 1 разъема силовой антенны. и предохранитель EF29. Ремонт завершен? Используйте омметр для проверки цепь заземления на клемме 2 разъема силовой антенны. сопротивление соответствует указанному значению? Ремонт открытого грунта замыкание между клеммой 2 разъема силовой антенны и массой G303. Ремонт завершен? 1. Включите зажигание. 2. Включите радио НА. 3. Используйте вольтметр для проверки напряжения батареи на силовой антенне. вывод 3 разъема. Соответствует ли напряжение аккумуляторной батареи указанному ценность? Замените силовую антенну. Ремонт завершен? 1. Повернуть зажигание включено. 2. Включите радио. 3. Используйте вольтметр для проверки напряжения аккумуляторной батареи на клемме 12 магнитолы. Закончен ли ремонт? 1114 В 1114 В 0 0,5 Вт 1114 В 1114 В Действие Значения Да Перейти к шагу 2 Система в норме Нет Перейдите к шагу 3

3

Перейдите к шагу 5

Перейдите к шагу 4

4 5

Система ОК. к шагу 8

8

Система OK

Перейдите к шагу 10

Перейдите к шагу 11

10 11

Система OK. Следите за шагом 12. 9F 7Шаг 12 Действие Устранить разрыв цепи между клемма 12 радио и клемма 3 разъема силовой антенны. ремонт закончен? Замените аудиосистему. Ремонт завершен? Значение(я) Да Система в норме Нет

13

Система OK

DAEWOO V121 BL4

9F 8АУДИО СИСТЕМЫ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ АВТОМОБИЛЯ СТЕРЕО КАССЕТА AM/FM RADIOПроцедура удаления1. 2. Отсоедините отрицательный кабель аккумуляторной батареи. Снимите винты декоративной панели аудиосистемы и снимите декоративную панель аудиосистемы. пластина.

3. 4.

Снимите болты аудиосистемы и аудиосистему. Отключить электрический разъем аудиосистемы и антенный кабель.

Процедура установки1. Подключить электрическую часть аудиосистемы разъем и антенный кабель.

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 92. Установите аудиосистему с болты.

Затянуть3. 4. 5. Затяните болты аудиосистемы моментом 4 Н·м (35 лбин). Установите декоративную пластину аудиосистемы с помощью винтов. Соединять отрицательный кабель аккумулятора. Введите защитный код. Обратитесь к Аудио Система безопасности в этом разделе.

ДИНАМИК ПЕРЕДНИХ ДВЕРЕЙПроцедура снятия1. 2. 3. 4. Отключите отрицательный кабель аккумулятора. Снимите панель обшивки передней двери. Ссылаться на раздел 9G, Внутренняя отделка. Снимите винты динамика передней двери и динамик в передней двери. Отсоедините электрический разъем.

Процедура установки1. 2. Подсоедините электрический разъем. Установите динамик передней двери с помощью винтов.

Затянуть3. 4. Затяните винты динамика передней двери до 4 Н·м (35 лбин). Установите панель обшивки передней двери. См. раздел 9G, Интерьер салона. Подсоедините отрицательный кабель аккумулятора.

DAEWOO V121 BL4

9F 10АУДИОСИСТЕМЫ

ТВИТЕР ДИНАМИКИПроцедура снятия1. 2. 3. Отключите отрицательный кабель аккумулятора. Снимите высокочастотный динамик, поддев его твитер на накладке передней двери. Отключите электрический разъем.

Процедура установки1. 2. 3. Подсоедините электрический разъем. Установите высокочастотный динамик, защелкнув высокочастотный динамик на накладка входной двери. Подсоедините отрицательный кабель аккумулятора.

ЗАДНИЕ ДИНАМИКИ (NOTCHBACK) Процедура снятия1. 2. 3. Отключить отрицательный кабель аккумулятора. Снимите подушку заднего сиденья и спинка заднего сиденья. См. Раздел 9H, Сиденья. Снимите правую сторону Панель обшивки задней стойки и накладка порога крышки багажника. Ссылаться на раздел 9G, Внутренняя отделка. Отсоедините электрический разъем. Снимите винты и задние динамики.

4. 5.

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 11 Процедура установки1. Установите заднюю динамики с винтами.

Затянуть2. 3. Затяните винты заднего динамика с усилием 4 Нм (35 фунтов). Подсоедините электрический разъем. Установите пластину порога крышки палубы декоративная крышка и правая боковая панель обивки задней стойки. Обратитесь к разделу 9G, Внутренняя отделка. Установите спинку заднего сиденья и заднее сиденье диванная подушка. См. Раздел 9H, Сиденья. Подключите отрицательную батарею кабель.

4. 5.

ЗАДНИЕ ДИНАМИКИ (ХЭТЧБЕК)Процедура снятия1. 2. 3. 4. Отключить отрицательный кабель аккумулятора. Снимите крышку доступа к заднему динамику. Снимите винты и задний динамик. Отключите электрическое разъем.

Процедура установки1. Подсоедините электрический разъем. Примечание: Разнородные металлы при непосредственном контакте друг с другом могут быстро подвергаться коррозии. Обязательно используйте правильные крепежные детали, чтобы предотвратить преждевременная коррозия. 2. Установите задний динамик с винты.

Затянуть3. 4. Затяните винты заднего динамика с усилием 4 Нм (35 фунтов). Установите крышку доступа к заднему динамику. Подключите отрицательную батарею кабель.

DAEWOO V121 BL4

9F 12АУДИОСИСТЕМЫ

МАЧТОВАЯ АНТЕННАПроцедура снятия1. 2. 3. 4. Отключить минус кабель аккумулятора. Снимите обивку задней четверти багажника панель. См. Раздел 9G, Отделка салона. Открутите и снимите мачтовая антенна. Снимите колпачковую гайку антенны и резиновый втулка.

Процедура установкиПримечание: Разнородные металлы в прямом контакт друг с другом может привести к быстрой коррозии. Обязательно используйте правильный крепеж для предотвращения преждевременной коррозии. 1. Установите основание антенны мачты с гайкой.

ЗатянутьЗатяните гайку основания мачтовой антенны с усилием 4 Нм (35 фунтов).

2. 3.

Подключите антенный кабель. Установите резиновую втулку и гайка крепления антенны.

Затянуть4. 5. 6. Затяните накидную гайку антенны с моментом 7 Нм (62 фунта). Установите мачтовую антенну. Установить заднюю часть багажника панель отделки четверти. См. Раздел 9G, Отделка салона. Подключить отрицательный кабель аккумулятора.

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 13

АНТЕННА НА КРЫШЕ (показан универсал, аналогично хэтчбеку) Процедура снятия1. 2. 3. 4. Отсоедините отрицательный кабель аккумуляторной батареи. Удалите образовавшуюся хедлайнер. См. Раздел 9Вопрос, Крыша. Отсоедините антенный кабель и электрический разъем. Снимите гайку и антенну.

Процедура установкиПримечание: Разнородные металлы в прямом контакт друг с другом может привести к быстрой коррозии. Обязательно используйте правильный крепеж для предотвращения преждевременной коррозии. 1. Установите антенна на крыше с гайкой.

Затянуть2. 3. 4. Затяните гайку антенны на крыше моментом 10 Нм (89 лбин). Подсоедините кабель антенны и электрический разъем. Установите сформированный потолок. См. Раздел 9Вопрос, Крыша. Соединять отрицательный кабель аккумулятора.

МОЩНАЯ АНТЕННАЯ МАЧТА (НОТЧЗАД) Процедура снятия1. 2. 3. Удалить накидную гайку антенны и резиновую втулку. Включите радио и снимите мачту антенны и кабель. Выключите радио.

DAEWOO V121 BL4

9F 14АУДИОСИСТЕМЫ Процедура установки1. 2. Установите антенная мачта с зубьями кабеля, обращенными к передней части средство передвижения. Установите резиновую втулку и накидную гайку антенны.

ЗатянутьЗатяните накидную гайку антенны до 7 Нм (62 фунта).

ПИТАНИЕ ДВИГАТЕЛЯ АНТЕННЫ (НОЧБЭК) Процедура снятия1. 2. 3. Отсоедините отрицательный кабель аккумуляторной батареи. Убрать багаж панель обшивки задней четверти отсека. См. Раздел 9G, Интерьер. Подрезать. Снимите колпачковую гайку антенны и резиновую втулку.

4. 5. 6.

Ослабьте гайки крепления двигателя антенны к автомобилю. Снимите двигатель антенны. Отсоедините электрический разъем и сливной шланг от двигателя антенны.

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 15 Процедура установки1. 2. Подключите электрический разъем и сливной шланг к двигателю антенны. Установите двигатель антенны с помощью гаек.

ЗатянутьЗатяните гайки двигателя антенны до 7 Нм (62 фунта).

3. 4.

Установите накидную гайку антенны. Установить багажное отделение панель отделки задней четверти. См. Раздел 9G, Отделка салона.

Затянуть5. Затяните накидную гайку антенны с усилием 7 Нм (62 фунта). Подсоедините отрицательный кабель аккумулятора.

УСТРОЙСТВО ЗАМЕНЫ КОМПАКТ-ДИСКОВ Процедура снятия1. 2. 3. Отключите отрицательный кабель аккумулятора. Отсоедините электрический разъем CD-чейнджера. разъем. Снимите гайки и CD-чейнджер.

DAEWOO V121 BL4

9F 16АУДИОСИСТЕМЫ Процедура установки1. Установите компакт-диск чейнджер с гайками.

Затянуть2. 3. Затяните гайки CD-чейнджера до 7 Нм (62 фунта). Подсоедините электрический разъем CD-чейнджера. Подключить негатив кабель аккумулятора.

DAEWOO V121 BL4

АУДИОСИСТЕМЫ 9F 17

ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ АУДИОСИСТЕМЫЕсть Доступны три аудиосистемы: S S S Стерео кассета с цифровой логикой Радио AM/FM с электронным выбросом кассеты. Стерео цифровая логика AM/FM-радио с проигрывателем компакт-дисков. CD-чейнджер, установленный в багажнике, который доступен с кассетным AM/FM-радио.

ТВИТЕР ДИНАМИКИВысокочастотные динамики установлены спереди дверная накладка рядом с приборной панелью.

МАЧТОВАЯ АНТЕННАРучная антенна рассчитана на работу в большинстве автомобилей. моется без повреждений. Если мачта слегка согнута, ее можно выпрямляется вручную. Ручную антенну можно заменить, если она сильно изогнут. Антенны с ручным управлением должны всегда содержаться в чистоте производительность.

АНТЕННА ПИТАНИЯДополнительная антенна питания управляется радио. При включении радиостанции антенна выдвигается. Когда радио выключено, отключив питание или выключив зажигание, антенна убирается.

СИСТЕМА ОХРАНЫ ЗВУКААктивирована система охраны звука всякий раз, когда цепь аудиосистемы отсоединена от аккумуляторной батареи. Для аудиозаписи необходимо ввести четырехзначный код безопасности. система для возобновления работы. Защитный код выбит на карта, находящаяся в автомобиле (обычно в бардачке). необходимо использовать следующую процедуру ввода кода безопасности, чтобы деактивировать охранную аудиосистему: 1. 2. После подключения аудиосистемы безопасности к аккумулятору, COdE будет мигать на отображать. Введите правильный код безопасности в устройство, используя предустановленных кнопок с 1 по 8. Например, если номер безопасности 1234: 1) Нажмите кнопку предварительной настройки № 1. COdE: исчезнет и На дисплее появится 1. 2) Нажмите кнопку предварительной настройки № 2 и появится 12. 3) Нажмите кнопку предварительной настройки № 3, и 123 появится на экране. появляться. 4) Нажмите кнопку предварительной настройки № 4, и появится 1234. 1. Аудиосистема заработает и перейдет на магнитолу.

АНТЕННА НА КРЫШЕАнтенна на крыше, состоящая из двух частей, входит в стандартную комплектацию хэтчбек и универсал. Верхняя половина антенны может быть откручиваются и снимаются, если возникают проблемы с зазором по высоте.

УХОД ЗА МАГНИТОФОНОМ И КАССЕТАМИГолова и шпиль две части магнитофона, которые следует почистить. Чтобы очистить головку и шпиль, используйте ватный тампон, смоченный в медицинском спирте. Набор для очистки кассеты также можно использовать для очистки головки и шпиль. Следуйте инструкциям чистящего комплекта, чтобы очистить ленту. игрок. Это обслуживание должно выполняться каждые 100 часов работы. кассетная операция. Не прикасайтесь к головке ленты намагниченными инструменты. Если головка намагничивается, кассеты портятся. играл в плеере. Кассеты не обслуживаются. Гарантийные обязательства на кассеты предоставляет производитель кассет. Хранить кассеты вдали от источников тепла и прямых солнечных лучей.

Если вы не введете правильный код безопасности в устройство, Появится Err, а затем COdE, и будет несколько звуковых сигналов. гудки. В этом случае повторите процедуру входа в систему безопасности. начиная с шага 2.

УХОД ЗА КОМПАКТ-ДИСКАМИОсторожно обращайтесь с дисками. Храните диски в защитные чехлы вдали от солнца, жары и пыли. Если поверхность загрязнена, смочите чистую мягкую ткань в растворе мягкого нейтрального моющее средство и протрите диск начисто.

ПЕРЕДНИЕ И ЗАДНИЕ ДИНАМИКИВсе аудиосистемы используют четыре динамика: два динамики, установленные в передних дверях, и два динамика, установленные в задний. В качестве опции предлагается коаксиальный двухполосный тыловой динамик.

DAEWOO V121 BL4

СЕКЦИЯ: 9A

СИСТЕМА ПРОВОДКИ КУЗОВА ВНИМАНИЕ: Отсоедините отрицательную клемму аккумулятора кабель перед снятием или установкой любого электрического блока или когда инструмент или оборудование могут легко войти в контакт с незащищенными электрические клеммы. Отсоединение этого кабеля поможет предотвратить телесные повреждения и повреждение автомобиля. Зажигание также должно быть в положении LOCK, если не указано иное. . . . . 9А1 ТАБЛИЦА ЦВЕТОВ ПРОВОДОВ. . . . . . . . . . . . . . . . . . . . . 9А1 СХЕМА РАСПРЕДЕЛЕНИЯ ЭНЕРГИИ. . . . . . . 9A2 ЛОКАТОР БЛОКА ПРЕДОХРАНИТЕЛЕЙ (ДВИГАТЕЛЬ) . . . . . . . . . 9A4 РАСПРЕДЕЛИТЕЛЬ БЛОКА ПРЕДОХРАНИТЕЛЕЙ (ПАССАЖИРСКИЙ ОТДЕЛЕНИЕ). . . . . . . . . . . . . . . . . . . . . . . 9А4 ПРЕДОХРАНИТЕЛЬ ДИАГРАММА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ПРОВОДКА ЗАДНЕГО ЖГУТА . . . . . . . . . . . . . . . . ПЕРЕДНЯЯ ЖГУТ ПРОВОДОВ МАРШРУТИЗАЦИЯ. . . . . . . . . . . . . . МАРШРУТИЗАЦИЯ НАПОЛЬНЫХ ЖГУТОВ . . . . . . . . . . . . . . 9A5 9A7 9A8 9A9

ЖГУТ ПРОВОДОВ ПРИБОРОВ. . . . . . . 9A10 ДВЕРНОЙ ЖГУТ ПРОВОДОВ МАРШРУТИЗАЦИЯ. . . . . . . . . . . . . . 9A11

СХЕМА И МАРШРУТИЗАЦИЯ ТАБЛИЦА ЦВЕТОВ ПРОВОДАЦвет провода Зеленый Светло-зеленый Синий Коричневый Оранжевый Желтый Серый Небесно-голубой Красный Черный Розовый Белый Фиолетовый Аббревиатура на схеме DK GRN LT GRN DK BLU BRN ORN YEL GRY LT BLU RED BLK PNK WHT PPL

Провода с трассировкойЦвет провода Красный с белой маркировкой Аббревиатура На схеме КРАСНЫЙ/БЕЛЫЙ

9A 2СИСТЕМА ПРОВОДКИ КУЗОВА

СХЕМА РАСПРЕДЕЛЕНИЯ ПИТАНИЯ

DAEWOO V121 BL4

СИСТЕМА ПРОВОДКИ КУЗОВА 9A 3

DAEWOO V121 BL40006

9A 4IBODY WIRING SYSTEM

FUSE BLOCK LOCATOR (ENGINE)

FUSE BLOCK LOCATOR (PASSENGER COMPARTMENT)

DAEWOO V121 BL4

BODY WIRING SYSTEM 9A 5

FUSE CHARTFuse EF1 (Engine Fuse) EF2 EF3 EF4 EF5 EF6 EF7 ЭФ8 30А 30А 20А 40А 30А 30А 20А 20А Номинал/Источник B+ B+ B+ B+ B+ B+ B+ B+ Цепь блока предохранителей I/P, блок управления двигателем, электродвигатель вентилятора, охлаждение Реле вентилятора (низкий уровень), вентилятор системы охлаждения Реле ABS Зажигание 2 (ключ зажигания) Зажигание 1 (зажигание Ключ) Реле зажигания 2, EF32, люк в крыше, вентилятор охлаждения стеклоподъемников (высокий) Реле, реле управления охлаждающим вентилятором, аварийный выключатель охлаждающего вентилятора Реле обогревателя, EF27, соленоид обогревателя заднего стекла EVAP, VGIS Соленоид, клемма F генератора, катушка электронной системы зажигания Форсунка 1, форсунка 2, форсунка 3, форсунка 4 Парковка топливного насоса Лампа, правый задний фонарь, стояночный фонарь, номерной фонарь, левый задний фонарь, сигара Зажигалка Выключатель стоп-сигнала Правая фара высокого света Фара правого ближнего света Электрический Реле подсветки автоматического дверного замка, обогреватель наружного зеркала заднего вида, Сирена, силовая антенна, лампа багажного отделения, салон Лампа, реле фары Левая фара дальнего света Фара ближнего света Левая электрическая Наружное зеркало заднего вида, блок системы бесключевого доступа

EF12 EF15 EF16

15A 30A 15A

B+ B+ B+

EF17 EF19 EF20 EF21 EF23 EF24 EF25 EF26 EF27 EF28 EF29

15A 15A 10A 10A 20A 15A 10A 10A 10A 15A 15A

B+ B+ B+ B+ B+ B+ EF12 EF12 EF32 B+ B+

EF30 EF31 EF32

10A 10A 10A

EF12 EF12 EF7

DAEWOO v121 BL4

9A 6Body Systemfus Реле компрессора кондиционера, Компрессор кондиционера, D38 (диод) Реле фар, EF30, EF25, EF31, EF26, переключатель дальнего света фар, звуковой сигнал пассажирского переключателя Выключатель и реле звукового сигнала противотуманных фар, реле зажигания 1 передних противотуманных фар, двигатель Модуль управления, CMP HVAC Switch Аварийный выключатель/указатель поворота, цифровой Переключатель стеклоочистителя часов, реле прерывистого режима работы стеклоочистителя, двигатель стеклоочистителя, задний Электродвигатель стеклоочистителя, переключатель электродвигателя заднего стеклоочистителя Контрольная лампа ABS, звуковой сигнал Модуль, переключатель диапазона коробки передач, комбинация приборов. БТИ Электромагнитный резервный переключатель системы SIR Круиз-контроль, иммобилайзер Радио, соленоид блокировки ключа, комбинация приборов прикуривателя Иммобилайзер двигателя Противоугонная система Разъем канала передачи данных Ign 2 Реле, реле кондиционера, реле обогревателя, реле ABS, ABS EBCM

EF34

25A

B+

EF35 EF37 F1 (Fuse) F2 F3 F4

10A 15A 15A 10A 15A 25A

B+ B+ EF6 EF6 EF6 EF6

F5

10A

EF6

F6 F7 F8 F9 F10 F12 F13 F14 F15

10A 10A 10A 15A 10A 10A 15A 10A 10A

EF6 EF6 EF6 EF6 EF1 EF1 EF1 EF1 EF5

DAEWOO V121 BL4

BODY WIRING SYSTEM 9A 7

REAR HARNESS ROUTING

DAEWOO V121 BL4

9A 8СИСТЕМА ПРОВОДКИ КОРПУСА

FRONT HARNESS ROUTING

DAEWOO V121 BL4

BODY WIRING SYSTEM 9A 9

FLOOR HARNESS ROUTING

DAEWOO V121 BL4

9A 10IBODY WIRING SYSTEM

INSTRUMENT HARNESS ROUTING

DAEWOO V121 BL4

BODY WIRING SYSTEM 9A 11

ЖГУТ ПРОВОДОВ ДВЕРИ

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 5

СИСТЕМА КРУИЗ-КОНТРОЛЯ (РУЧНАЯ ТРАНСМИССИЯ) (2 ИЗ 2)0006

9U 6ICCRUISE CONRTOL SYSTEM

DIAGNOSISCRUISE CONTROL DIAGNOSISTest Описание Номер(а) ниже см. шаг(ы) в диагностической таблице. 5. Этот тест выполнено из-за электромагнитной муфты в круиз-контроле привод заземляется через стоп-сигналы.

Круиз-контроль не работает Шаг 1 Действие Визуальный осмотр систему круиз-контроля и проверьте следующие условия: S Электрический разъем правильно подключен к круизу привод управления. S Привод и кронштейн не ослаблены. С Кабель не перекручен и не перекручен. S Регулятор троса правильно крепится к его кронштейну. S Кабель и втулка правильно прикрепленный к блоку ускорителя. S Кабель правильно скорректировано. Все ли вышеперечисленные условия проверяются? Сделать ремонт на компоненты системы круиз-контроля, которые, как было замечено, быть неисправен на шаге 1. Завершен ли ремонт? 1. Подключите сканер к разъему канала передачи данных (DLC). 2. Проверьте управление двигателем. диагностические коды неисправностей (DTC). Является ли датчик скорости автомобиля (VSS)DTCorDTC722 или DTC723 присутствуют? Диагностика и устранение причины кодов неисправности. Круиз контроль до сих пор не работает? Соблюдайте стоп-сигналы при торможении. Включаются ли стоп-сигналы когда тормоза нажаты и выключаются, когда тормоза не применяемый? Отремонтировать систему стоп-сигналов. Есть ли круиз-контроль работать после ремонта системы стоп-сигналов? Проверьте предохранители F5 и F8. Перегорел предохранитель? 1. Проверить на короткое замыкание и устранить это, если необходимо. 2. Замените все перегоревшие предохранители. ремонт полный? 1. Включите зажигание. 2. Проверить напряжение на предохранителях F5. и F8. Имеется ли указанное напряжение на предохранителях F5 и F8? Восстановите подачу питания на предохранители. Ремонт завершен? 1114 v Значение(я) Да Перейдите к шагу 3 Нет Перейдите к шагу 2

2

Система OK

3

Перейдите к шагу 5

Перейдите к шагу 4

4 5

Перейдите к шагу 5. ОК

Перейдите к шагу 7

7 8

Перейдите к Шаге 9 Система OK

. Перейдите к шагу 8

. Перейдите к шагу 11

. Следуйте шаг 10

10

Система OK

DAEAWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 7Шаг 11 Действие 1. Отключите электрический разъем от привода круиз-контроля. 2. Поверните зажигание включено. 3. Проверьте напряжение на клемме H привода. разъем. Соответствует ли напряжение указанному значению? Ремонт разрыв цепи между предохранителем F8 и круиз-контролем клемма 3 разъема исполнительного механизма. Закончен ли ремонт? С электрический разъем все еще снят с привода круиз-контроля, используйте омметр для измерения сопротивления между клеммой разъема 6 и земля. Показывает ли омметр заданное значение? Устранить разрыв цепи между массой и выводом 6 разъем привода. Ремонт завершен? С электрическим разъем все еще отсоединен от привода круиз-контроля, используйте омметр для измерения сопротивления между клеммой 8 разъема и земля. Показывает ли омметр заданное значение? Ремонт разрыв цепи между клеммой 8 разъема привода и набор инструментов для сращивания S202. Ремонт завершен? 1. Поверните зажигание включено. 2. При отсоединенном электрическом разъеме от привода круиз-контроля, используйте вольтметр, чтобы проверить напряжение на выводе 4 разъема. равно ли напряжение указанное значение? Устранить разрыв цепи между предохранителем F5 и клемма 4 разъема привода круиз-контроля. ремонт полный? 1. Включите зажигание. 2. С электрическим разъемом все еще отсоединен от привода круиз-контроля, используйте вольтметр для проверки напряжения на выводе 1 разъема. Является напряжение равно указанному значению? Устранить обрыв цепи между предохранителем F8 и выводом 1 привода круиз-контроля. Является ремонт закончен? 1. Включите зажигание. 2. Убедитесь, что главный переключатель круиза выключен. 3. С электрическим разъемом отсоединен от привода круиз-контроля, используйте вольтметр для проверить напряжение на клемме 9разъема привода. Это напряжение равно указанному значению? [0 В 1114 В 1114 В [0 Вт [0 Вт Значение (ы) 1114 V Да. Перейдите к шагу 13 Нет. Следует к шагу 12

12

Система ОК

13

Перейти к Шату 15

Перейти к шагу 14

14

Система OK

15

Перейти к шагу 17

Перейти к шагу 16

16

Система в норме

17

Перейти к шагу 19

Перейти к шагу 18

18

Система OK

19

Перейдите к шагу 21

. Перейдите к шагу 20

20

Система OK

21

. Сделайте шаг 23

. Следуйте 22

Daewoo v121 BL4

9 SYSTEMШаг 22 Действие Устраните замыкание на напряжение между выключателем круиз-контроля и круиз-контролем клемма 9 разъема исполнительного механизма. Закончен ли ремонт? 1. Поверните зажигание включено. 2. Убедитесь, что главный выключатель круиз-контроля включен. 3. С электрическим разъемом, все еще отсоединенным от круиза привода управления, используйте вольтметр для проверки напряжения на клемме 9разъема. Соответствует ли напряжение указанному значению? 1. Снимите главный выключатель круиз-контроля для проверки, но оставьте подключен электрический разъем. 2. Включите зажигание. 3. Проверить напряжение на проводе ПНК на главном выключателе круиза. Это напряжение равно указанному значению? Устранить разрыв цепи в Провод PNK между предохранителем F8 и главным выключателем круиз-контроля. Является ремонт закончен? 1. При снятом главном выключателе круиз-контроля для проверки включите зажигание. 2. Включите круиз-контроль включить. 3. Проверить напряжение на СЕРОМ проводе круизной сети. выключатель. Соответствует ли напряжение указанному значению? Заменить главный выключатель круиз-контроля. Ремонт завершен? Отремонтировать открытый Цепь между клеммой 5 разъема главного выключателя круиз-контроля и клемма 9 разъема привода круиз-контроля. ремонт полный? 1. Включите зажигание. 2. Включите круиз-контроль включить. 3. Пока электрический разъем все еще отсоединен от привод круиз-контроля, проверьте напряжение на выводах 7 и 2 разъема. Соответствует ли напряжение указанному значению? 1. Отсоедините 6-контактный разъем на переключателе рычага круиз-контроля. 2. Включите зажигание. 3. Включите главный выключатель круиз-контроля. 4. При отсоединенном от круиза электрическом разъеме. привода управления, проверьте напряжение на клеммах 7 и 2 актуатор круиз-контроля. Соответствует ли напряжение указанному? ценность? Замените переключатель рычага круиз-контроля. ремонт полный? Устранить замыкание на напряжение между круиз-контролем рычажный переключатель и привод круиз-контроля. ремонт полный? [0v 1114 v 1114 v Значение(я) Да Система в норме Нет

23

Перейдите к Шату 29

Перейдите к шагу 24

24

1114 V

Перейдите к Шату 26

. Сделайте шаг 25

25

Система OK

26

. Шаг 27

Перейдите к шагу 25

27 28

Система OK System OK

29

Перейдите к шагу 33

Перейдите к шагу 30

30

0V

Перейдите к шагу 31

.

31 32

Система в норме Система в норме

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 9Шаг 33 1. 2. 3. 4. Действие Поверните зажигание включено. Включите главный выключатель круиз-контроля. Выберите УСТАНОВИТЬ переключатель круиз-контроля. Удерживая рычажный переключатель в положение SET, проверьте напряжение на выводе 2 разъема для привода круиз-контроля. Вольтметр показывает указанное значение? 1. Отсоедините 6-контактный разъем от рычага. выключатель. 2. Включите зажигание. 3. Включите круиз-контроль включить. 4. Проверьте напряжение на клемме 3 жгута проводов. стороны 6-контактного разъема рычажного переключателя. Напряжение равно указанное значение? Устранить разрыв цепи между круизом главный выключатель управления и переключатель рычага круиз-контроля. Это ремонт закончен? 1. Отсоедините 6-контактный разъем от рычага выключатель. 2. Подключите омметр между клеммами 3 и 8 на переключите сторону 6-контактного разъема. 3. Наблюдайте за показаниями омметра, когда переводя рычажный переключатель в положение SET. Омметр указать указанное значение? Замените рычажный переключатель. Это ремонт закончен? Устранить разрыв цепи между рычагом переключателя клемма B6 разъема и разъем привода круиз-контроля клемма 2. Закончен ли ремонт? 1. Включите зажигание. 2. Включите главный выключатель круиз-контроля. 3. Выберите ПРОДОЛЖИТЬ на переключатель круиз-контроля. 4. Удерживая рычажный переключатель в положение RESUME, проверьте напряжение на клемме 7 разъем привода круиз-контроля. Вольтметр указать указанное значение? С помощью омметра проверьте наличие обрыва цепь между клеммой B1 жгута проводов на рычажном переключателе и клемма 7 разъема привода. Омметр показывает указанное значение? Устранить разрыв цепи между клеммой B1 разъем рычажного переключателя и клемма 7 круиз-контроля разъем привода. Ремонт завершен? 1114 v [Значение 0W 1114 v Да Перейдите к шагу 39Нет, перейдите к шагу 34

34

1114 V

Перейдите к шагу 36

. Перейдите к шагу 35

35

Система OK

36

.

Система OK System OK

39

Перейдите к Шату 42

. Перейдите к шагу 40

40

[0W

. Перейти к шагу 37

. В121 БЛ4

9U 10IC СИСТЕМА УПРАВЛЕНИЯ КРУИЗОМШаг 42 Действие 1. Включите зажигание ВЫКЛЮЧЕННЫЙ. 2. Если на автомобиле установлена ​​механическая коробка передач, отсоедините VSS. электрический разъем. 3. Если на автомобиле установлена ​​автоматическая коробка передач, отсоедините электрический разъем от вторичного вала коробки передач датчик. S Если на автомобиле установлена ​​механическая коробка передач, используйте омметр для проверьте целостность цепи между проводом DK GRN/WHT на VSS и вывод 10 разъема привода круиз-контроля. Если на автомобиле установлена ​​автоматическая коробка передач, проверьте целостность следующие провода: Значение(я) [0W Да Перейдите к шагу 44 Нет Перейдите к шагу 43

S

ЖЕЛТЫЙ провод между клеммой разъема привода круиз-контроля 10 и клемма A разъема VSS. Провод PPL между круиз-контролем клемма 5 разъема привода управления и клемма B разъема VSS. Показывает ли омметр заданное значение при проверке провод(а) между модулем круиз-контроля и VSS, для автомобилей с механической коробкой передач или датчиком выходного вала, для транспортных средств с автоматической коробкой передач? 43 Устранить разрыв цепи между клемма 10 разъема привода круиз-контроля и VSS, для автомобили с механической коробкой передач или датчик выходного вала для автомобилей с автоматической коробкой передач. Ремонт завершен? Замените привод круиз-контроля. Ремонт завершен? Система ОК

44

Система OK

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 11

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ АВТОМОБИЛЯ КРУИЗ-КОНТРОЛЬ ПРИВОД Процедура снятия1. 2. Осторожно потяните накладку коленного валика. панели до тех пор, пока она не освободится из удерживающих зажимов. Удалить колено валик. См. Раздел 9G, Отделка салона.

3.

Снимите кронштейн привода, не двигая привод. прикрепил.

4.

Нажмите на выступы на регуляторе троса и снимите трос и регулятор из кронштейна регулятора.

DAEWOO V121 BL4

9U 12ICCRUISE CONRTOL SYSTEM5. Наклоните корпус кабеля, чтобы открыть один из слотов в приводе и вставьте кончик плоской головки отверткой в ​​один из пазов.

6.

Наклоните кожух троса в сторону отвертки, чтобы освободить фиксаторы корпуса троса.

7.

Снимите шарик троса со штока привода.

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 13 Процедура установки1. Вставьте кабельный шарик в шток привода.

2.

Выровняйте корпус кабеля и наденьте его на привода до тех пор, пока он не будет зафиксирован фиксаторами.

3.

Если устанавливается новый привод, прикрепите его к креплению скобка.

ЗатянутьЗатяните болты привода до 4 Нм (35 фунтов на дюйм).

DAEWOO V121 BL4

9U 14ICCRUISE CONRTOL SYSTEM4. Установите монтажный кронштейн.

ЗатянутьЗатянуть гайки кронштейна привода до 18 Нм (13 фунт-фут).

5.

Если пружина регулятора сжата не полностью, отжать тросик отпустите кнопку и вставьте трос в регулятор до тех пор, пока пружина полностью сжата. Примечание: Когда кнопка регулятора нажата, не позволяйте пружине регулятора растягиваться на длину более чем на 2 см (3/4 дюйма), иначе регулировочная рейка выйдет из регулятор, и его придется вставить заново. Чтобы регулировщик оставался в одна часть во время регулировки, держите трос, когда регулятор кнопка нажата.

6. 7.

8. 9.

Вставьте регулятор троса в кронштейн регулятора. нажмите кнопку освобождения троса и отрегулируйте трос, чтобы получить зазор 0,5 мм (0,02 дюйма) между втулкой и ниппелем кабеля мяч. Установите коленный упор. См. Раздел 9G, Отделка салона. Установите панель отделки коленного валика.

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 15

ТРОС ПРИВОДА УПРАВЛЕНИЯ Процедура снятия1. Пресс-релиз кнопку на регуляторе троса и надавите на трос в направлении регулятор до тех пор, пока пружина регулятора не сожмется. Примечание: Когда кнопка регулятора нажата, не позволяйте пружине регулятора расширить до длины более 2 см (3/4 дюйма) или регулятор рейка выйдет из регулятора, и ее придется снова вставить. Чтобы удерживать регулятор в целости во время регулировки, держите трос при нажатии кнопки регулятора.

2.

Нажмите на фиксаторы регулятора троса и снимите регулятор из монтажного кронштейна.

3. 4.

Наклоните корпус кабеля и вставьте плоскую отвертку в один из слотов в приводе. Наклоните корпус троса в отверткой, чтобы освободить фиксаторы корпуса кабеля.

DAEWOO V121 BL4

9U 16ICCRUISE CONRTOL SYSTEM5. Сдвиньте втулку и кабель наружу привода и поверните трос, чтобы его можно было снять с прорезь в штоке привода.

6.

Снимите шарик троса со штока привода.

Процедура установки1. Вставьте шаровой ниппель троса в прорезь в штоке привода, а затем поверните кабель 90 градусов.

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 172. Выровняйте кожух троса и нажмите кожух троса на привод до тех пор, пока он не зафиксируется на месте слуги.

3. 4.

5. 6.

Вставьте регулятор троса в кронштейн крепления педали сборка. Если пружина регулятора сжата не полностью, нажмите на кнопку освобождения троса и вставьте трос в регулятор до тех пор, пока пружина полностью сжата. Установите кабельную втулку в узел педали. Нажмите кнопку освобождения троса и отрегулируйте трос для достижения зазора 0,5 мм (0,02 дюйма) между втулкой и соска мяча.

ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬПроцедура удаления1. Снимите радио, стараясь не поцарапать приборную панель или обрезать углы корпус радио. См. Раздел 9F, Аудиосистемы. Добраться через открываем магнитолу в приборной панели и качаем круиз-контроль главный выключатель, чтобы ослабить его. Вытолкните главный выключатель круиз-контроля приборной панели. Отсоедините электрический разъем от главный выключатель круиз-контроля.

2.

3. 4.

ДЭУ V121 BL4

9U 18IC СИСТЕМА УПРАВЛЕНИЯ КРУИЗОМ Установка1. 2. 3. Подключите электрический разъем к главному выключателю круиз-контроля. Нажмите главный выключатель круиз-контроля в приборную панель до тех пор, пока он не фиксируется фиксаторами. Переустановите радио, заботясь чтобы не поцарапать приборную панель или обшивку при установке корпус радио. См. Раздел 9F, Аудиосистемы.

DAEWOO V121 BL4

СИСТЕМА КРУИЗ-КОНТРОЛЯ 9U 19S Электродвигатель постоянного тока с постоянным возбуждением. S Одноместный ступенчатый ременный передаточный механизм. S Шпиндельный привод. S Электромагнитный схватить. S Диск сцепления с креплением троса. S Концевые выключатели. С Пластиковый корпус с крышкой для шумоподавления. S Демпфирующий элемент для стук диска сцепления. Электроника системы круиз-контроля включают следующие элементы: Микропроцессор, управляющий регулировка скорости и отслеживание входных сигналов. S Включение сцепления цепь, которая возбуждает магнит муфты, чтобы соединить постоянный ток двигатель к кабелю управления. S Цепь драйвера, которая активирует Двигатель постоянного тока по часовой стрелке или против часовой стрелки. S Контроль блок включения лампы. Детали привода круиз-контроля не подлежат обслуживанию. Весь привод подлежит замене, если электронный или механический дефект в одной из систем.

ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМ СИСТЕМА КРУИЗ-КОНТРОЛЯ ЭКСПЛУАТАЦИЯ Система круиз-контроля автоматически поддерживает скорость автомобиля, заданная водителем. Когда система круиз-контроля активирована, скорость поддерживается или увеличивается с помощью кабель с электронным управлением, прикрепленный к акселератору сборка. Если транспортное средство необходимо замедлить для поддержания заданной скорости водителем, система круиз-контроля позволяет вернуть дроссельную заслонку пружина для закрытия дроссельной заслонки. Если условия вождения требуют внезапного ускорение после включения круиз-контроля, скорость можно увеличивается обычным образом, вручную нажимая кнопку ускоритель. Круиз-контроль отключается, если тормоза (или сцепления, с механической коробкой передач). Минимальная скорость для установка круиз-контроля составляет 38,6 км/ч (24 мили в час). Когда круиз работает, контрольная лампа CRUISE горит на приборный щиток. Система круиз-контроля способна мониторинг внутренних программных и аппаратных сбоев, а также внешние неисправности разъемов и жгута проводов. Если неисправность обнаруживается, круиз-контроль немедленно останавливается, и программа логика и аппаратная логика не позволяют круиз-контролю открытие дроссельной заслонки. Круиз-контроль будет работать в температуры в диапазоне от 40C (40F) до 85C (185F). Максимум температура может привести к нарушению регулирующих свойств. допуска, но защитное отключение все еще работает при максимальный температурный режим. Если высокая температура мешает работа круиз-контроля, привод электромагнитной муфты откроется, и возвратная пружина дросселя закроет дроссель пока не нажата педаль акселератора.

ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬГлавный выключатель круиз-контроля находится в центре приборная панель. Круиз-контроль можно настроить только с помощью рычага переключаться, когда главный выключатель находится в положении ON. Главный выключатель имеет индикатор который включается при нажатии главного выключателя. Если переключатель при повторном нажатии индикатор и переключатель выключаются. Главный переключатель также подключен к системе освещения приборов, поэтому переключатель диммера управляет подсветкой выключателя, когда фары или габаритные огни включены.

РЫЧАГ ПЕРЕКЛЮЧАТЕЛЯ После включения главного выключателя и нейтрального положение рычажного переключателя определяется круиз-контролем привод, следующие операции могут быть выполнены с помощью Переключатель рычага круиз-контроля: Установить Если круиз-контроль включен и минимальная скорость 38,6 км/ч (24 миль/ч), но не более 155 км/ч (96 миль в час), целевую скорость можно установить, выбрав функцию SET от 10 до 300 миллисекунд. Если SET выбран для более чем 300 миллисекунд круиз будет активирован в функции COAST. Если водитель нажал на педаль газа после круиза установлен, предыдущая целевая скорость будет поддерживаться при отпускании акселератора. Если педаль газа нажата водителем до тех пор, пока фактическая скорость не превысит 35 км/ч (22 мили в час). выше заданной скорости или пока скорость автомобиля не превысит 160 км/ч (99 миль/ч), круиз-контроль отключится. Выбег Если целевая скорость установлен, и COAST выбран не менее чем на 300 миллисекунд, дроссельная заслонка может вернуться в режим холостого хода, и автомобиль морской берег. Когда переключатель COAST будет отпущен, текущая скорость будет сохраняется как новая целевая скорость. Если скорость автомобиля падает

ПРИВОД КРУИЗ-КОНТРОЛЯПривод круиз-контроля однокомпонентная система. Электронные элементы управления объединены в один корпус с механическими компонентами. Привод установлен в пассажирский салон.. Механические компоненты круиза привод управления перечислены ниже:

DAEWOO V121 BL4

9U 20CRUISE CONRTOL SYSTEMменее 32,2 км/ч (20 миль/ч) при движение накатом, круиз-контроль будет отключен. Если переключатель выпущенный между 32,2 км/ч (20 миль/ч) и 38,6 км/ч (24 миль/ч), будет использоваться минимальная целевая скорость 38,6 км/ч (24 мили в час). Возобновить, если круиз-контроль включен, и система отключается с помощью тормоз или сцепление, превысив максимальную скорость, не в состоянии поддерживать минимальную скорость или превышать заданную скорость более чем 35 км/ч (22 мили в час), последнюю запомненную скорость можно сбросить, выбор RESUME, если время с момента отключения не больше чем 5 секунд. Функция RESUME выбирается переключением на RESUME от 10 до 300 миллисекунд. Если фактическая скорость ниже целевая скорость, когда выбрано ВОЗОБНОВИТЬ, транспортное средство будет ускоряется со скоростью 3,4 км/ч в секунду (2,1 мили в час) до тех пор, пока транспортное средство находится в пределах 10 км/ч (6 миль/ч) от заданной скорости, а затем ускорение будет уменьшено для достижения плавного переход с разгона на крейсерский. Если реальная скорость выше целевой скорости при выборе RESUME дроссельная заслонка разрешается возвращаться в режим холостого хода до тех пор, пока не будет достигнута целевая скорость. RESUME можно отменить, выбрав SET. В таком случае текущий скорость будет поддерживаться как новая целевая скорость. Ускорить, если круиз-контроль включен, а функция ACCEL выбрана для более чем 300 миллисекунд, автомобиль ускорится. ускорение поддерживается на уровне 3,4 км/ч в секунду (2,1 миль/ч/с), пока производительность автомобиля достаточна; в противном случае применяется полный газ. Когда переключатель отпущен, ток скорость будет сохранена и использована в качестве новой целевой скорости. УСКОРЕНИЕ функция не может быть использована для разгона выше 155 км/ч (96 миль в час). Если достигнута скорость 155 км/ч (96 миль/ч), ускорение прекратится и 155 км/ч (96 миль/ч) будет установлена ​​в качестве новой целевой скорости. TapUp Если был установлен круиз-контроль, и снова выбрано RESUME, чтобы продолжить. менее 10 мс, но менее 300 мс, цель скорость будет увеличиваться на 2 км/ч (1,2 мили в час) каждый раз, когда функция выбрана (или коснулась). Если водитель воспользовался акселератор для увеличения скорости более чем на 8 км/ч по сравнению с текущим целевой скорости, сигнал Tapup будет интерпретироваться как обычный SET сигнал. Круиз-контроль не принимает заданную скорость касанием. свыше 155 км/ч (96 миль в час). Если фактическая скорость упала на 16,1 км/ч (10 миль в час) ниже заданной скорости, сигналы касания не принимаются. TapDown Если круиз-контроль уже установлен и выбрано SET в течение от 10 до 300 миллисекунд целевая скорость будет уменьшается на 2 км/ч (1,2 мили в час) каждый раз при выборе SET (или постучал). Сигналы Tapdown не будут приниматься для заданной скорости ниже 38,6 км/ч (24 мили в час). Если скорость автомобиля увеличилась до 8 км/ч (5 миль/ч) превышает заданную скорость, система круиз-контроля интерпретировать сигнал tapdown как SET. Если круиз-контроль выключен главным выключателем, все функции круиз-контроля останавливается, трос привода перемещается в сторону холостого хода, а электромагнитная муфта тросового привода разомкнута. Кабель муфта привода не размыкается немедленно, чтобы выполнить плавный переход скорости автомобиля. Если круиз-контроль выключен более 5 секунд запомненная целевая скорость стирается.

DAEWOO V121 BL4

СИСТЕМЫ ОСВЕЩЕНИЯ 9B 3

СХЕМА И МАРШРУТНАЯ СХЕМА ГОРЛОВИНА НАПОМИНАНИЕ Схема

Daewoo v121 BL4

9B 4Lighting Systems

Парковка, хвост, положение и лицензионные лампы.

ЦЕПЬ ТОРМОЗНЫХ И ЗАПАСНЫХ ЛАМП

DAEWOO V121 BL4

СЕКЦИЯ: 9C

ПРЕДОСТЕРЕЖЕНИЕ: Отсоедините отрицательный кабель аккумуляторной батареи перед снятие или установка любого электрического блока или когда инструмент или оборудование может легко войти в контакт с открытыми электрическими терминалы. Отключение этого кабеля поможет предотвратить личную травмы и повреждения автомобиля. Зажигание также должно быть в положении LOCK. если иное не отмечено.

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . . . . . . . . 9C1 ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖНЫХ СОЕДИНЕНИЙ . 9С1 СХЕМЫ И МАРШРУТНЫЕ СХЕМЫ. . . . . 9C2 СИСТЕМА ПРОВОДКИ СИГНАЛА . . . . . . . . . . . . . . . . . . . 9C2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ . . . . . . . . . . . . . . . 9C3 АВТОМОБИЛЬНОЕ ОБСЛУЖИВАНИЕ . . . . . . . . . . . . . . . . . . . . . 9C3 РОГА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9C3 ОБЩЕЕ ОПИСАНИЕ И СИСТЕМА ЭКСПЛУАТАЦИЯ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9C5 РОГА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9C5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИFТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАТЯЖКИ КРЕПЕЖАПрикладной рожок Болт NSm 20 LbFt 15 LbIn

9C 2IHORNS

СХЕМА И МАРШРУТНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ HORN

DAEWOO V121 BL4

СИГНАЛ 9C 3

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ Правый звуковой сигнал аналогичен, если имеется) Процедура снятия1. 2. 3. Отсоедините отрицательный кабель аккумуляторной батареи. Отключите электрическое разъем. Снимите болт и рог.

Процедура установкиПримечание: Разнородные металлы в прямом контакт друг с другом может привести к быстрой коррозии. Обязательно используйте правильный крепеж для предотвращения преждевременной коррозии. 1. Установите рог с болтом.

ЗатянутьЗатяните болт с усилием 22 Нм (16 фунт-футов)

DAEWOO V121 BL4

9C 4IHORNS2. 3. Подсоедините электрический разъем. Подключить отрицательный кабель аккумулятора.

DAEWOO V121 BL4

СИГНАЛ 9C 5

ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ находится под капотом. Они крепятся возле радиатора на перед автомобилем. Рога приводятся в действие нажатием кнопки накладка рулевого колеса, которая заземляет электрическую цепь звуковых сигналов.

Daewoo v121 BL4

Системы освещения 9B 7

Схема лампы и багажного отсека

Daewoo v121 BL4

9B 8

9000. Lights Lights Lights

9. ЦЕПЬ ЛАМП

DAEWOO V121 BL4

9B 10СИСТЕМЫ ОСВЕЩЕНИЯ

ЦЕПЬ ПРОТИВОТУМАННЫХ ФАР

DAEWOO V121 BL4

СИСТЕМЫ ОСВЕЩЕНИЯ 9B 11

ДИАГНОСТИКА ЗВОНОК НАПОМИНАНИЯ НАПРЯЖЕНИЯ Не работает Шаг 1 2 3 4 Действие Проверьте стояночные фонари. Сделайте габаритные огни работают? Отремонтировать стояночные фонари. ремонт полный? Проверьте предохранитель EF20. Предохранитель EF20 перегорел? 1. Проверьте на короткое замыкание цепи и при необходимости отремонтируйте ее. 2. Замените предохранитель EF20. Это ремонт закончен? 1. Включите стояночные фонари. 2. Используйте вольтметр проверить напряжение на предохранителе EF20. Указанное напряжение есть ли у предохранителя EF21? Устранить обрыв цепи питания для предохранительEF20. Ремонт завершен? 1. Отключите модуль звонка. 2. Включите стояночные фонари. 3. Проверьте напряжение на клемме 6 разъем модуля звуковой сигнализации. Соответствует ли напряжение указанному? ценность? Устранить разрыв цепи между предохранителем EF20 и выводом 6 модуль звонка. Ремонт завершен? С модулем звонка отключен, используйте омметр для проверки сопротивления между заземление и вывод 5 разъема модуля звуковой сигнализации. Это сопротивление равно указанному значению? Устранить обрыв цепи между землей и клеммой 5 модуля звуковой сигнализации. ремонт полный? 1. Откройте дверь водителя. 2. С модулем звонка отключен, используйте омметр для проверки сопротивления между заземление и вывод 4 разъема модуля звуковой сигнализации. Это сопротивление равно указанному значению? 1. Удалите драйвер переключатель открытия двери. 2. С помощью омметра проверьте сопротивление между клемма 4 разъема модуля звуковой сигнализации и клемма 1 переключатель открытия водительской двери. Показывает ли омметр указанное значение? [0W [0W 1114 v 1114 v Значение(я) Да Перейдите к Шагу 3 Перейдите к Шагу 3 Перейдите к Шаг 4 Система в норме Нет Перейдите к Шагу 2 Перейдите к Шагу 2 Перейдите к Шагу 5

5

Перейдите к шагу 7

Перейдите к шагу 6

6 7

Система ОК. к шагу 10

10

Система OK

11

Перейдите к шагу 15

Перейдите к шагу 12

12

[0W

. Следуйте шаг 14

.

9B 12СИСТЕМЫ ОСВЕЩЕНИЯШаг 13 Действие Устранить разрыв провода между выключателем открывания двери водителя и клеммой 4 звукового сигнала разъем модуля. Ремонт завершен? Заменить драйвер переключатель открытия двери. Ремонт завершен? Замените модуль звуковой сигнализации. Ремонт завершен? Значение(я) Да Система в норме Нет

14 15

Система в норме Система в норме

HEADLAMPSФары ближнего света не работают, фары дальнего света В нормеШаг 1 Действие Проверьте предохранители EF31 (левая фара) и EF26. (правые фары). Предохранитель EF31 или EF26 перегорел? 1. Проверьте наличие короткое замыкание и ремонт при необходимости. 2. Замените предохранитель. Это ремонт закончен? Проверьте напряжение на предохранителях EF31 и EF26. Являются ли напряжение равно указанному значению? 1. Отсоедините обе фары соединители. 2. Включите фары. 3. Выберите ближний свет. Является напряжение на каждой клемме 5 разъема фары, равное указанное значение? Устранить разрыв цепи между предохранителями EF31 или EF26. и фары ближнего света. Ремонт завершен? 1. Отключить разъемы фары. 2. Подключите омметр между землей и любой из клемм 6 разъема фары. Сопротивление равно указано значение? Восстановите цепь заземления. ремонт полный? Замените неисправные фары. Ремонт завершен? 1. Отсоедините разъем C1 комбинированного переключателя фар. 2. Выберите ближний свет. 3. С помощью омметра проверьте непрерывность между клеммы 6 и 5 комбинированного переключателя фар. Есть ли омметр показывает указанное значение? 0W 0W 1114 В 1114 В Значение(я) Да Перейдите к шагу 2 Нет Перейдите к шагу 3

2

Система ОК

3 4

Перейдите к шагу 4. Следуйте шаг 6

Перейдите к шагу 9. Следите за шагом 5

5

OK

6

. к Шагу 7

7 8 9

Система в норме Система в норме Перейдите к Шагу 10 Перейдите к Шагу 11

DAEWOO V121 BL4

LIGHTING SYSTEMS 9B 13 Шаг 10 11 Действие Замените фару комбинированный переключатель. Ремонт завершен? Устранить обрыв цепи между предохранителями EF31 и EF26 и комбинированным переключателем фар разъем C1 (клемма 5). Ремонт завершен? Значение(я) Да Система в норме Система в норме Нет

Фары дальнего света не работают, фары ближнего света в порядке. 1 Действие Проверьте фары дальнего света в режиме мигания. Делать фары дальнего света работают в режиме flashto pass? Проверьте предохранители EF30 и EF25. Один из предохранителей перегорел? 1. Проверьте на короткое замыкание. При необходимости отремонтируйте его. 2. Замените предохранитель. ремонт полный? 1. Включите дальний свет фар. 2. Проверьте напряжение на предохранителях EF21 и EF22. Соответствуют ли напряжения указанным ценность? 1. Включите дальний свет фар. 2. Проверьте напряжение на клемма 4 фары. Имеется ли напряжение на фаре? клемма 4 разъема соответствует указанному значению? Отремонтировать открытый цепь между предохранителем EF30 или EF25 и фарами дальнего света. Является ремонт закончен? Замените неисправные фары. ремонт полный? 1. Отсоедините разъем выключателя комбинации фар. 2. Установите переключатель в положение дальнего света. 3. С помощью омметра проверьте целостность цепи выключателя фар между выводами 7 и 4. Показывает ли омметр заданное значение? Заменить комбинированный переключатель фар. Ремонт завершен? Ремонт разрыв цепи между разъемом C1 комбинированного выключателя фар (клемма 4) и предохранитель EF30 или EF25. Ремонт завершен? 0 Вт 1114 v Значение(я) Да Перейдите к шагу 8 Нет Перейдите к шагу 2

2 3

Перейдите к системе шага 3 OK

Перейдите к шагу 4

4

Перейдите к шагу 5

Перейдите к шагу 10

5

1114 V

. Шаг 6

6

Система в норме

7 8

Система в норме Перейдите к Шагу 10 Перейдите к Шагу 9

9 10

Система в норме Система в норме Правые стороныDAEWOO V121 BL4

9B 14СИСТЕМЫ ОСВЕЩЕНИЯШаг 1 Действие Проверить предохранители EF34, EF30, EF25, EF31, EF26 и EF24. Перегорел какой-нибудь предохранитель? 1. Проверьте на короткое замыкание цепи и при необходимости отремонтируйте. 2. Замените предохранитель. ремонт полный? 1. Включите фары ближнего света. 2. Проверьте напряжение на предохранители EF24 и EF25. 3. Проверить напряжение на предохранителях EF21 и EF22. с выбранным дальним светом. Соответствует ли напряжение указанному? ценность? 1. Включите фары ближнего света. 2. Проверьте напряжение на клемму 5 разъема фары. 3. Включите фары дальнего света. НА. 4. Проверьте напряжение на клемме 4 разъема фары. напряжение аккумуляторной батареи, доступное на фарах, равно значению указано? Устранить разрыв цепи между предохранителями EF30, EF25, EF31, и EF26 и фары. Ремонт завершен? Используйте омметр проверить между массой и клеммой 6 разъема фары. сопротивление равно указанному значению? Ремонт земли схема. Ремонт завершен? 1. Замените неисправные фары. 2. Проверьте систему зарядки, чтобы убедиться, что зарядное напряжение не чрезмерно высокий. При необходимости отремонтируйте. Ремонт завершен? С помощью вольтметра проверьте наличие питания на предохранителях EF34 и EF29.. Это напряжение равно указанному значению? Отремонтировать блок питания цепь к предохранителям EF34 и EF29. Ремонт завершен? Временно заменить реле фары на реле освещения. Работают ли фары с замененным реле? Установите реле освещения в исходное положение и установить новое реле фар. Ремонт завершен? 1. Вернуть подсветку реле в исходное положение, но фару не устанавливайте реле. 2. С помощью вольтметра проверьте разъем реле фар на наличие клемма 30. Показывает ли вольтметр заданное значение? 1114 v 1114 v 0W 1114 v Значение(я) Да Перейдите к шагу 2 Нет Перейдите к шагу 3

2

Система OK

3

Перейдите к Шату 4

Перейдите к шагу 9

4

1114 V

. Следует к шагу 6

. 6

Перейдите к шагу 8

Перейдите к Шату 7

7 8

Система OK System OK

Перейти к шагу 11

СДЕЛАЙТЕ СТАВА 10

10 0006

Система OK

Перейти к шагу 12

Перейдите к шагу 13

12

Система OK

13

Перейдите к шагу 15

Перейти к шагу 14

Daewoo v121 BL4

Система освещения 9B 15Step 14 15 Действие Замените двигатель предохранитель блокировать. Ремонт завершен? При снятом реле фар используйте вольтметр для проверки клеммы 85 разъема реле фары. вольтметр показывает указанное значение? 1. С фарой реле снято, включи фары на ближний свет. 2. С помощью омметра проверьте целостность цепи между клеммой 86 реле разъема и земля. Показывает ли омметр заданное значение? 1. Переустановите реле фары. 2. Проверить напряжение на фаре разъем переключателя C2 (клемма 2). Напряжение равно указанное значение? Устранить разрыв цепи между реле фар. клемма 85 и разъем C2 выключателя фар, клемма 2. ремонт закончен? 1. Отсоедините разъем выключателя фар C2. 2. Включите фары ближнего света. 3. С помощью омметра проверьте замыкание цепи между выводами 2 и 3 комбинированного переключателя фар С2. Показывает ли омметр заданное значение? Заменить переключатель фар. Ремонт завершен? Устранить обрыв цепи между выводом 3 разъема C2 выключателя фар и массой. Является ремонт закончен? Проверьте напряжение на разъеме выключателя фар C1, (клемма 6). Соответствует ли напряжение указанному значению? Устранить разрыв цепи между разъемом C1 выключателя фар и клемма 87 реле фар. Ремонт завершен? 1. Отсоедините разъем выключателя фар C1. 2. Включите фары в положение ближнего света. 3. Подключите омметр между клеммами 5. и 6 разъема выключателя фар C1. 4. Включите дальний свет фары включены. 5. Подключите омметр между клеммами 4 и 6 переключатель фар. Показывает ли омметр указанное значение для оба теста? Устранить разрыв цепи между фарой выключатель и предохранители EF30, EF25, EF31 и EF26. ремонт полный? [0W 1114 v [0W 1114 v Значение(я) Да Система в норме Перейдите к шагу 16 Перейти к шагу 14 №

16

[0W

. Перейти к шагу 22

. Перейти к шагу 17

17

1114 V

. Сделайте шаг 19

. Следуйте 18

18

Система OK

1

Перейдите к шагу 21

Перейдите к шагу 20

20 21

Система OK System OK

22

Перейти к Шату 24

Перейти к шагу 23

23

Система OK

24

Перейти к шагу. 25

Перейти к шагу 20

25

Система в норме

Средства диагностики Система дневных ходовых огней (DRL) не будет работать, если включен стояночный тормоз. Система предназначена для работать только при работающем двигателе и стояночном тормозе вышел. Если цепь стояночного тормоза замкнута на массу или переключатель остается замкнутым при работающем двигателе, система ДХО будет не работает.DAEWOO V121 BL4

9B 16СИСТЕМЫ ОСВЕЩЕНИЯ Дневные ходовые огни не включаютсяШаг 1 2 3 4 Действие Включите фары. Фары работают? Ремонт система фар. Ремонт завершен? Проверьте предохранитель EF34. Является предохранитель EF34 перегорел? 1. Проверьте наличие короткого замыкания и устраните его, если необходимый. 2. Замените предохранитель EF34. Ремонт завершен? 1. Повернуть зажигание включено. 2. Проверить напряжение на предохранителе EF34. Напряжение равно указанному значению? Восстановите цепь питания, чтобы предохранитель EF34. Ремонт завершен? S Отключите электрический разъем от модуля дневных ходовых огней (DRL). S Поверните зажигание включено. S Проверить напряжение на клемме A модуля DRL. Соответствует ли напряжение указанному значению? Отремонтировать открытый цепь между предохранителем EF34 и выводом А модуля ДХО разъем. Ремонт завершен? С модулем DRL все еще отключен, используйте омметр для проверки сопротивления между заземление и вывод E разъема модуля DRL. Это сопротивление равно указанному значению? Восстановите цепь между заземление и вывод E разъема модуля DRL. ремонт полный? S Отпустить стояночный тормоз. S Включите зажигание. С Обратите внимание на контрольную лампу стояночного тормоза. Является ли стояночный тормоз контрольная лампа горит? Отсоедините электрический разъем от переключатель стояночного тормоза. Контрольная лампа стояночного тормоза все еще горит? Устранить замыкание на массу в цепи стояночного тормоза. Это ремонт закончен? Замените выключатель стояночного тормоза. ремонт полный? S S Выключите фары. С модулем ДХО отсоединен, включите зажигание. S Проверить напряжение на клемме F модуля ДХО. Соответствует ли напряжение указанному значению? 0v [0W 1114 v 1114 v Значение(я) Да Перейдите к шагу 3 Система в норме Перейдите к шагу 4 Система в норме Нет Перейдите к Шагу 2 Перейдите к Шагу 3 Перейдите к Шагу 5

5

Перейдите к шагу 7

Перейдите к шагу 6

6 7

Система ОК. к шагу 10

10

Система OK

11

Перейдите к шагу 12

Перейдите к шагу 15

12

. Перейти к шагу 13

. Следуйте шаге 14

13

System OK

40004 14 14 15

Система в норме Перейдите к шагу 17 Перейдите к шагу 16

DAEWOO V121 BL4

СИСТЕМЫ ОСВЕЩЕНИЯ 9B 17Шаг 16 Действие Устранить разрыв цепи между предохранителем F3 и выводом F модуля ДХО. ремонт полный? Замените модуль ДХО. Ремонт завершен? Ценности) Да Система в норме Нет

17

Система в норме

DAEWOO V121 BL4

9B 18СИСТЕМЫ ОСВЕЩЕНИЯ

ПРОТИВОТУМАННЫЕ ЛАМПЫ Диагностические средства переключатель фар, поэтому противотуманные фары могут не работать, если фары или задние фонари не включаются.

Противотуманные фары не работают ни с одной стороныШаг 1 2 3 4 Действие Проверьте фары и наружные фонари. Фары и наружные лампы работают? Отремонтировать фары и внешний фонарь системы. Ремонт завершен? Проверьте предохранитель EF20. Есть предохранитель EF20 взорван? 1. Проверьте на короткое замыкание и при необходимости устраните. 2. Замените предохранитель EF20. Ремонт завершен? Используйте вольтметр для проверки при наличии напряжения аккумулятора на предохранителе EF20. равно ли напряжение к указанному значению? Отремонтировать блок питания на предохранитель EF20. Является ремонт закончен? 1. Отсоединяем разъемы на передней противотуманке лампы. 2. С помощью омметра проверьте сопротивление между заземлением и ЧЕР провод на противотуманные фары. Показывает ли омметр указанное значение? Устранить разрыв цепи массы передней противотуманной фары. лампы. Ремонт завершен? 1. При отключенных противотуманных фарах, включите передние противотуманные фары в положение ON. 2. Включите фары НА. 3. Проверить напряжение на проводе PPL на передней противотуманной фаре соединители. Соответствует ли напряжение указанному значению? Заменять лампочки противотуманных фар. Ремонт завершен? 1. Временно заменить реле наружного освещения (реле задних фонарей) в место реле передних противотуманных фар. 2. Включите фары. 3. Включите противотуманные фары. Работают ли передние противотуманные фары с заменено реле? 1. Верните замененное реле в исходное положение. должность. 2. Замените реле передних противотуманных фар. ремонт полный? 1114 В [0W 1114 В Значение(я) Да Перейдите к Шагу 3 Перейдите к Шагу 3 Перейдите к шагу 5 Система в норме Перейдите к шагу 4 Нет Перейдите к шагу 2

5

Перейдите к шагу 7

Перейдите к шагу 6

6 7

Система ОК. к Шагу 11

10 11

Система в норме Перейдите к Шагу 12 Перейдите к Шагу 13

12

Система в норме

DAEWOO V121 BL4

LIGHTING SYSTEMS 91 Шаг 19. реле в исходное положение, но не устанавливайте противотуманную фару реле. 2. С помощью вольтметра проверьте каждую из четырех клемм в гнездо реле передних противотуманных фар. Один из четырех терминалов в гнездо реле указывает на указанное значение? Замените двигатель блок предохранителей. Ремонт завершен? 1. Включите фары. 2. Включите противотуманные фары. 3. Проверьте гнездо реле передних противотуманных фар. с вольтметром. Помимо терминала, указывающего на аккумулятор напряжение на шаге 13, делает ли другая клемма в гнезде реле (положительный вывод катушки реле) теперь указывает указанное значение? 1. Включите фары. 2. Проверить напряжение на КОР проводе на выключатель передних противотуманных фар. Показывает ли вольтметр заданное ценность? Устранить разрыв цепи между выключателем фар и выключатель передних противотуманных фар. Ремонт завершен? 1. С лицевой выключатель противотуманных фар отключен, подключите омметр между двумя клеммы выключателя передних противотуманных фар. 2. Включите переднюю противотуманную фару переключиться в положение ВКЛ. Показывает ли омметр заданное ценность? Замените выключатель передних противотуманных фар. Ремонт завершен? Устранить разрыв цепи между выключателем передних противотуманных фар и реле передних противотуманных фар. Ремонт завершен? Проверьте сопротивление между массой и клеммой массы на реле противотуманных фар разъем. Показывает ли омметр заданное значение? Ремонт Цепь массы реле передних противотуманных фар. ремонт полный? Устранить разрыв цепи между реле передних противотуманных фар. и передние противотуманные фары. Ремонт завершен? [0 Вт 0 Вт 1114 В Значение(я) 1114 v Да Перейдите к шагу 15 Нет Перейдите к шагу 14

14 15

Система ОК, перейдите к шагу 21, перейдите к Шату 16

16

1114 V

Перейдите к шагу 18

Перейти к шагу 17

17

ОК ОК

18

. 20

Перейдите к шагу 19

19 20

Система OK System OK

21

Перейти к шагу 23

Перейти к шагу 22

22 23

Система OK OK

Нет Работа

DAEWOO V121 BL4

9B 20СИСТЕМЫ ОСВЕЩЕНИЯШаг 1 2 Действие Проверьте фары. Делать фары работают? Отремонтируйте фары. После того, как фары был отремонтирован, задние комбинированные фонари до сих пор не работают? 1. Включите лампы освещения. 2. Используйте вольтметр для проверки напряжения на положительной клемме патрона лампы. равно ли напряжение указанное значение? Подключите омметр между массой и лампой. минусовая клемма гнезда. Сопротивление равно указанному ценность? Восстановите цепь заземления ламп. ремонт полный? Замените неисправные лампочки. Ремонт завершен? Проверять предохранители EF20 и EF21. Перегорел ли один из предохранителей? 1. Проверьте наличие короткое замыкание и ремонт при необходимости. 2. Замените предохранитель. Это ремонт закончен? 1. Временно замените реле фар на место реле освещения. 2. Включите лампы подсветки. Задние фонари горят? 1. Верните реле фары в исходное положение. исходное положение. 2. Замените реле освещения. ремонт полный? 1. Снимите реле освещения. 2. С помощью вольтметра проверьте гнездо реле освещения на клемме 87 разъема. напряжение равно указанному значению? Замените предохранитель двигателя блокировать. Ремонт завершен? При снятом реле освещения используйте вольтметр, чтобы проверить гнездо реле освещения на разъеме клемма 86. Соответствует ли напряжение указанному значению? С реле освещения снято, подключите омметр между массой и клемма 85 разъема. Сопротивление равно указанному значению? 1. Переустановите реле освещения. 2. Включите лампы подсветки НА. 3. Проверьте напряжение на EF20 и EF21. Напряжение равно указанное значение? 1114 v 1114 v 1114 v Значение(я) Да Перейдите к шагу 3 Перейдите к шагу 3 Нет Перейдите к шагу 2 Система в норме

3

Перейдите к шагу 4

Перейдите к шагу 7

4

0W

Перейдите к Шату 6

Перейти к шагу 5

5 6 7 8

Система ОК ОК. ОК, перейдите к шагу 9

9

Перейдите к шагу 10

Перейдите к шагу 11

10

Система ОК

11

Перейти к Шату 13

Перейдите к Шату 12

12 13

ОК ОК. Перейти к этапу 14 Перейти к этапу 12

14

[0W

Перейдите к Шату 15

Перейдите к Шату 17

15

1114 V

. Следует к Шату 16

Перейти к шагу 12

Daewoo v121 Bl4

Lighting System разомкнутая цепь между предохранителями EF 21 и EF20 и лампами освещения. Это ремонт закончен? 1. Отсоедините разъем выключателя фар C2. 2. Подсоедините перемычку с предохранителем между землей и клеммой 6 разъем C2 (со стороны жгута приборов). Делаем лампы подсветки включить с установленной перемычкой? Устранить разрыв цепи между вывод 85 реле освещения и вывод 6 фары разъем переключателя C2. Ремонт завершен? 1. Отсоедините фару. разъем переключателя C2. 2. На отключенном выключателе выберите лампа освещения включена. 3. На стороне переключателя разъема C2, используйте омметр для проверки сопротивления между клеммой 3 и клемма 6. Сопротивление равно указанному значению? Устранить разрыв цепи между разъемом C2 выключателя фар. клемма 3 и земля. Ремонт завершен? Замените фару выключатель. Ремонт завершен? [Значение 0W Да Система в норме Нет

17

Перейдите к шагу 19

Перейдите к шагу 18

18

Система ОК

19

С. С. Стадия 20

С. С. OK

DAEWOO V121 BL4

9B 22СИСТЕМЫ ОСВЕЩЕНИЯ Не работают стоп-сигналыШаг 1 2 Проверить предохранитель ЭФ24. Предохранитель EF24 перегорел? 1. Проверить на короткое замыкание и устранить если необходимо. 2. Замените предохранитель. Ремонт завершен? 1. Нажмите на педаль тормоза. 2. При нажатой педали тормоза проверьте положительные клеммы патронов ламп контрольной лампой. Делает контрольная лампа горит? Подключить омметр между массой и клемма заземления стоп-сигнала. Сопротивление равно указанное значение? Восстановите цепь заземления. Ремонт завершен? 1. Отсоедините разъем проводки от выключателя стоп-сигналов. 2. Нажмите на педаль тормоза. 3. Используйте омметр для проверки непрерывности между контактами 2 и 1 выключателя стоп-сигналов. Является ли сопротивление равно указанному значению? Замените выключатель стоп-сигнала. Это ремонт закончен? 1. Отсоедините электрический выключатель стоп-сигнала. разъем. 2. Проверьте напряжение на клемме 2. Показывает ли вольтметр показать указанное значение? Устранить разрыв цепи между предохранителем EF24 и выключатель стоп-сигнала. Ремонт завершен? Ремонт разрыв цепи между выключателем стоп-сигналов и стоп-сигналами. Это ремонт закончен? 1114 v 0W 0W Действие Значения Да Перейдите к шагу 2 Система в норме Нет Перейдите к шагу 3

3

Перейдите к шагу 4

Перейдите к шагу 6

4

Перейдите к шагу 6

Перейдите к шагу 5

5 6

Система ОК.

Система в норме Перейдите к Шагу 10 Перейдите к Шагу 9

9

Система в норме

10

Система в порядке Не работает Шаг 1 2 Действие Проверьте стоп-сигналы. Стоп-сигналы работают? Отремонтировать стоп-сигналы. Центральный верхний стоп-сигнал (CHMSL) работать после ремонта стоп-сигналов? 1. Удалите CHMSL лампочка. 2. Визуально и физически проверьте лампочку CHMSL. лампа неисправна лампочка? Замените лампочку CHMSL. Ремонт завершен? 1. Отсоедините разъем CHMSL. 2. Используйте омметр для измерения сопротивление между массой и ЧЕР проводом в разъеме CHMSL. Сопротивление равно указанному значению? Отремонтировать открытый замыкание между массой и ЧЕР проводом в разъеме CHMSL. Является ремонт закончен? Устранить разрыв цепи между стоп-сигналом переключатель и CHMSL. Ремонт завершен? 0W Значение(я) Да Перейти к Шаг 3 Система в норме Нет Перейдите к Шагу 2 Перейдите к Шагу 3

3

Перейдите к шагу 4

Перейдите к шагу 5

4 5

Система ОК.

9B 24СИСТЕМЫ ОСВЕЩЕНИЯ Лампы заднего хода не работаютШаг 1 1. 2. 3. 4. 5. Действие Заблокируйте колеса. Включите стояночный тормоз. Повернуть зажигание включено. Поставьте коробку передач на ЗАДНИЙ ЗАДНИЙ ХОД. Удалите одну из резервных копий лампы из розетки. 6. Проверьте положительную клемму патрона лампы. с вольтметром. Соответствует ли напряжение указанному значению? Устранить разрыв цепи между предохранителем F7 и фонарями заднего хода. Является ремонт закончен? Подключить омметр между массой и минусовая клемма на патроне лампы. Сопротивление равно указанное значение? Замените неисправные резервные лампы. ремонт полный? 1. Установите фонари заднего хода. 2. Отключите электрический разъем на переключателе заднего хода. (На автомобилях с автоматической коробкой передач отключите нейтральный защитный/резервный переключатель). 3. Включите зажигание НА. 4. Включите передачу заднего хода. 5. Используйте вольтметр для проверки контакт переключателя заднего хода 1. (На автомобилях с автоматической коробкой передач тестовая клемма B нейтрального защитного/резервного выключателя). Это напряжение равно указанному значению? Устранить обрыв цепи между фонарями заднего хода и выключателем заднего хода (или нулевым предохранительный/резервный переключатель, если он оборудован АКП). ремонт полный? 1. Включите передачу заднего хода. 2. С помощью омметра проверьте целостность цепи между клеммой 1 переключателя заднего хода и клеммой 2 клеммы B и F на нейтральном защитном/резервном выключателе в автомобилей с автоматической коробкой передач). Преемственность между клеммы 1 и 2 (клеммы D и F с A/T) соответствуют указанным ценность? Замените переключатель REVERSE (нейтральный предохранительный/резервный переключатель в автомобилей с автоматической коробкой передач). Ремонт завершен? Ремонт цепь заземления между переключателем REVERSE (защитный/резервный выключатель, если он оснащен А/Т) и фонарями заднего хода. ремонт полный? 0W 1114 v 0W Значение(я) 1114 v Да Перейдите к шагу 3 Нет Перейдите к Шаг 2

2

Система OK

3

Перейдите к шагу 4

Перейдите к шагу 5

4 5

Система ОК. Перейдите к шагу 9

Перейдите к шагу 8

8

Система OK

Система OK

Daewoo v121 BL4

Системы освещения 9B 25

Проверьте предохранители F3 и EF12. Один из предохранителей перегорел? 1. Проверьте на короткое замыкание цепи и при необходимости отремонтируйте. 2. Замените предохранитель. ремонт полный? 1. Включите зажигание. 2. Проверьте напряжение на предохранителе. EF12 и F3. Соответствует ли напряжение указанному значению? 1. Повернуть аварийный выключатель ВКЛ. 2. Извлеките каждую из неработающих ламп из его розетка. 3. Проверьте положительную клемму каждого патрона лампы с помощью вольтметр. Соответствует ли напряжение указанному значению? На каждый патрон лампы, используйте омметр для проверки цепи заземления.

Добавить комментарий

Ваш адрес email не будет опубликован.
