Предохранители Хендай Солярис (RB), 2010
29.07.2019
Большинство цепей питания электрооборудования корейского седана защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска с бензиновыми двигателями 1.4л R416V, 1.6л R416V.
В моторном отсеке
Расположен около аккумулятора.
Для доступа к монтажному блоку, расположенному в моторном отсеке, выполните следующее.
1. Отожмите фиксаторы крышки монтажного блока…
2. …и снимите крышку.

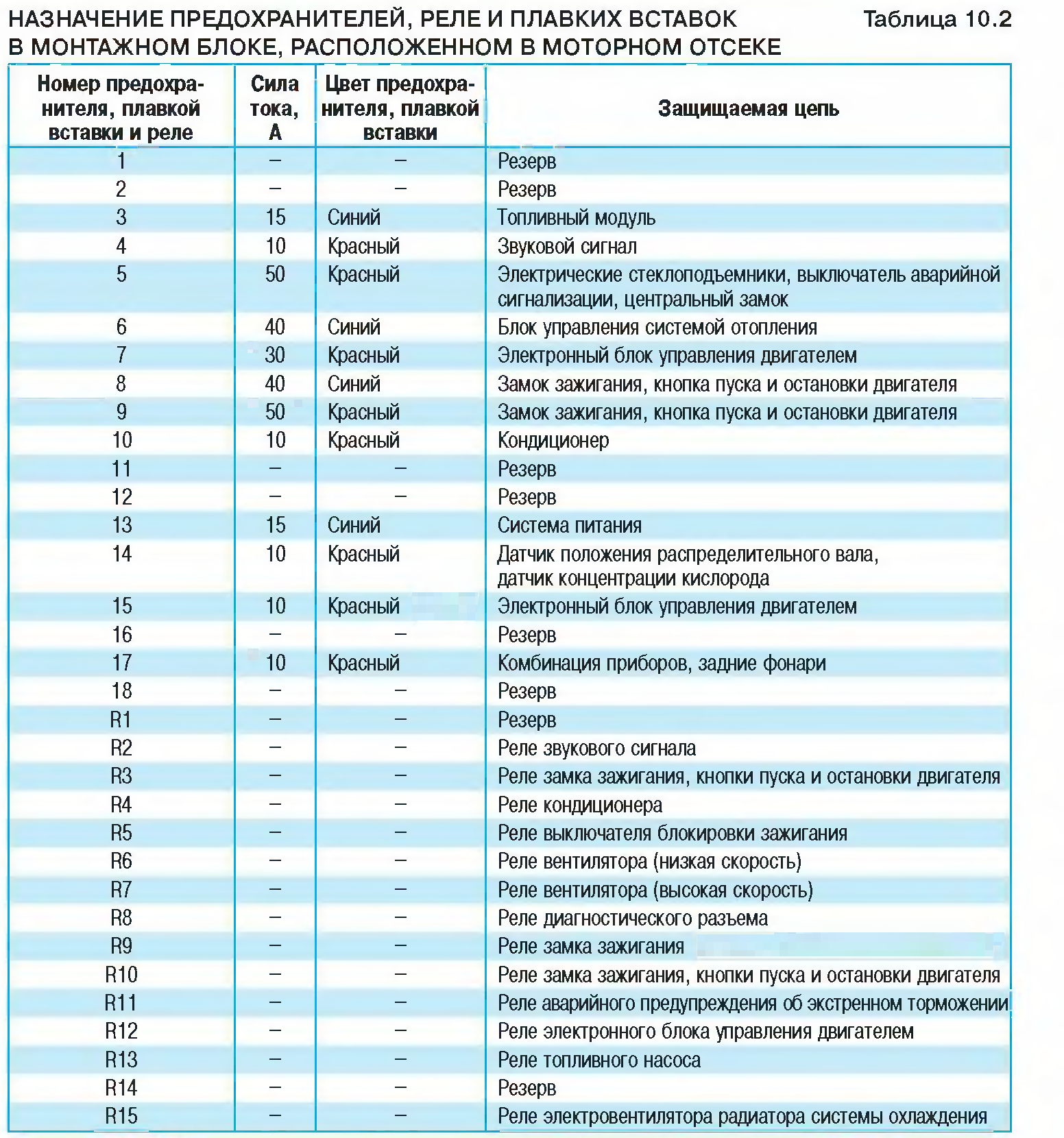

| Схема предохранителей моторного блока Солярис | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Резерв | — |
| 2 | — | |
| 3 | Бензонасос | 15 |
| 4 | Звуковой сигнал | 10 |
| 5 | Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок | 50 |
| 6 | Блок управления системой отопления | 40 |
| 7 | Электронный блок управления двигателем | 30 |
| 8 | Замок зажигания, кнопка пуска и остановки двигателя | 40 |
| 9 | 50 | |
| 10 | Кондиционер | 10 |
| 11 | Резерв | — |
| 12 | — | |
| 13 | Система питания | 15 |
| 14 | Датчик положения распределительного вала, датчик концентрации кислорода | 10 |
| 15 | Электронный блок управления двигателем | 10 |
| 16 | Резерв | — |
| 17 | Комбинация приборов, задние фонари | 10 |
| 18 | Резерв | — |
| R1 | Резерв | |
| R2 | Реле звукового сигнала | |
| R3 | Реле замка зажигания, кнопки пуска и остановки двигателя | |
| R4 | Реле кондиционера | |
| R5 | Реле выключателя блокировки зажигания | |
| R6 | Реле вентилятора (низкая скорость) | |
| R7 | Реле вентилятора (высокая скорость) | |
| R8 | диагностического разъема | |
| R9 | ||
| R10 | замка зажигания, кнопки пуска и остановки двигателя | |
| R11 | аварийного предупреждения об экстренном торможении | |
| R12 | электронного блока управления двигателем | |
| R13 | Реле бензонасоса | |
| R14 | Резерв | |
| R15 | Реле электровентилятора радиатора системы охлаждения | |

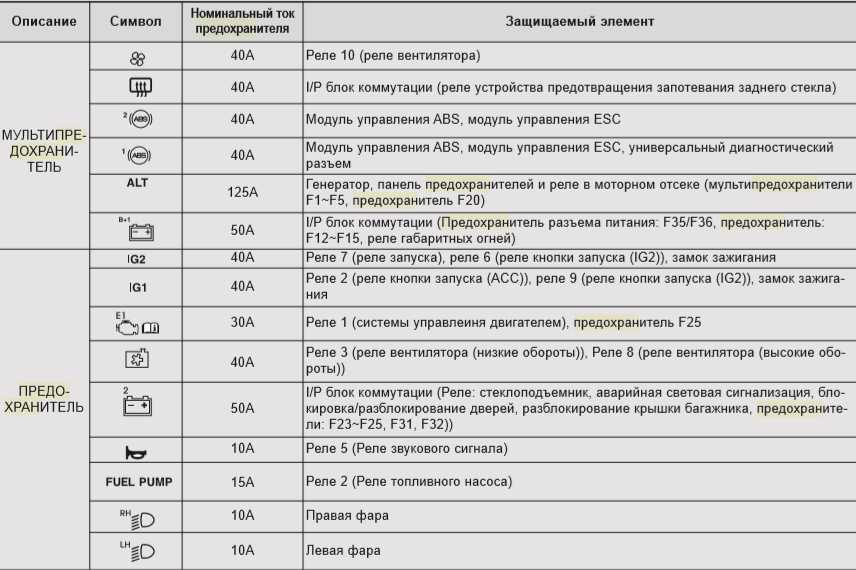

На боковой стенке монтажного блока установлен главный предохранитель.
| Назначение плавких перемычек главного предохранителя | ||
|---|---|---|
| № | Защищаемая цепь | Ток, А |
| 1 | Реле задних фонарей | 50 |
| 2 | Резерв | — |
| 3 | Резерв | — |
| 4 | Генератор | 125 |
| 5 | Гидроэлектронный модуль ABS, диагностический разъем | 40 |
| 6 | Гидроэлектронный модуль ABS | 40 |
| 7 | Реле обогрева заднего стекла | 40 |
| 8 | Реле вентилятора | 40 |
| 9 | Резерв | — |
В салоне
Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее.
1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…
2. …снимите крышку с панели приборов.
Общий вид блока.
| Схема где находятся предохранители в салонном блоке | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Обогреватель ветрового стекла | 15 |
| 2 | Розетка для подключения дополнительного оборудования | 15 |
| 3 | Предохранитель прикуривателя Солярис | 15 |
| 4 | Замок зажигания | 10 |
| 5 | Сигнализатор отключения передней подушки безопасности | 10 |
| 6 | Подушка безопасности | 10 |
| 7 | Выключатель аварийной сигнализации | 10 |
| 8 | Резерв | — |
| 9 | — | |
| 10 |
| 15 |
| 11 | Резерв | — |
| 12 | Задний противотуманный фонарь | 10 |
| 13 | Передние противотуманные фары | 10 |
| 14 | Реле экономии заряда аккумуляторной батареи. Функция автоматического выключения габаритных огней после извлечения ключа из выключателя (замка) зажигания. | 10 |
| 15 | Стоп-сигналы | 15 |
| 16 | Комбинация приборов | 10 |
| 17 | Модуль управления системой безопасности | 10 |
| 18 | Гидроэлектронный модуль антиблокировочной системы АБС | 10 |
| 19 | Выключатель фонаря света заднего хода | 10 |
| 20 | 10 | |
| 21 | Левая блок-фара | 10 |
| 22 | Дневные ходовые огни | 10 |
| 23 | Выключатель аварийной сигнализации | 15 |
| 24 | Модуль управления электронного ключа | 25 |
| 25 | Резерв | — |
| 26 | Кнопка пуска и остановки двигателя | 10 |
| 27 | Датчик скорости автомобиля | 15 |
| 28 | Катушки зажигания | 15 |
| 29 | Электрические стеклоподъемники, люк | 10 |
| 30 | Очиститель ветрового стекла, насос стеклоомывателя | 25 |
| 31 | Блок управления замками дверей | 20 |
| 32 | Блокировка электростеклоподъемников | 25 |
| 33 | Обогрев передних сидений | 15 |
| 34 | Резерв | — |
| 35 | Освещение салона, кондиционер | 10 |
| 36 | Аудиосистема | 20 |
| 37 | Задний левый фонарь, лампы освещения номерного знака, левая блок-фара | 10 |
| 38 | Правый задний фонарь, правая блок-фара | 10 |
| 39 | Реле стартера, противоугонная сигнализация | 10 |
| 40 | Правая блок-фара | 10 |
| 41 | Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника | 25 |
| 42 | Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника | 25 |
| 43 | Система обогрева наружных зеркал заднего вида | 10 |
| 44 | Кондиционер | 10 |
| 45 | Резерв | — |
| Модули реле с обратной стороны блока | ||
Материалы по теме
Описание предохранителей и реле Hyundai Solaris 2 со схемами блоков
ХендайКомментарии: 3Hyundai Solaris 2 го поколения производился в 2017, 2018, 2019, 2020, 2021, 2022 году преимущественно с бензиновыми двигателями 1,4 и 1,6 литра.
За это время модель прошла рестайлинг. В данном материале вы найдете описание предохранителей и реле Хендай Солярис 2 го поколения со схемами блоков и местами их расположения. Отдельно отметим предохранитель прикуривателя.
Количество элементов в блоках может отличатся от представленного и зависит от уровня оснащения и года выпуска. Сверяйте схемы со своей технической документацией.
Содержание
- 1 Блок в салоне
- 2 Блоки под капотом
- 2.1 Основной блок
- 2.2 Дополнительный блок
Блок в салоне
Он расположен в нижней части панели приборов. Для доступа уберите защитную крышку по направлению стрелки. Там же и находится диагностический разъём.
Схема
Описание
| F1 | 15А STOP LAMP – Электронный блок стоп-сигнала (распределительная коробка приборной панели) |
| F2 | 25А SMART KEY – Блок управления системой Smart Key (электронный ключ, бесключевой доступ) |
| F3 | 10А SPARE1 – Запасной |
| F4 | 10А E-CALL – Блок E-Call (блок экстренного вызова) |
| F5 | 15А TURN LAMP – Блок BCM (блок управления электрооборудованием кузова), SLM (устройство напоминания о не пристегнутом ремне безопасности и модуль освещения) |
| F6 | 15А FRT FOG – Реле передних противотуманных фар (распределительная коробка приборной панели) |
| F7 | 10А A/CON2 – Блок управления кондиционером |
| F8 | 20А P/OUTLET2 – Розетка питания (прикуриватель) № 1 |
| F9 | 20А P/OUTLET3 – Розетка питания (прикуриватель) № 2 |
| F10 | 10А ACC Реле задней розетки питания (прикуривателя)(распределительная коробка приборной панели), переключатель регулировки наружных зеркал заднего вида, Блок E-Call, BCM, блок SLM, аудиосистема (магнитола), мультимедийная навигационная система |
| F11 | 15А S/ROOF – Люк (электродвигатель верхнего люка) |
| F12 | 10А IMMO – Модуль иммобилайзера |
| F13 | 15А SPARE2 – Запасной |
| F14 | 25А WIPER – Много функциональный (подрулевой) переключатель, электродвигатель стеклоочистителя, распределительная коробка моторного отсека (Реле 6) |
| F15 | 10А RR FOG – Реле задних противотуманных фонарей (распределительная коробка приборной панели) |
| F16 | 10А DRL – Реле DRL (дневных ходовых огней) (распределительная коробка приборной панели) |
| F17 | 10А MODULE6 – Реле электро стекло подъемников (без BCM) (распределительная коробка приборной панели), подогрев форсунок стекло омывателя, Блок управления подогревом (обогрев) сидений водителя/ переднего пассажира, Блок управления подогревом (обогрев) задних сидений |
| F18 | 15А WASHER – Подрулевой переключатель (омыватель) |
| F19 | 10А MODULE7 – BCM (блок управления электрооборудованием кузова), Реле автоматического выключения освещения салона (блок предохранителей приборной панели, версия с реле автоматического выключения) |
| F21 | 20А AUDIO – Головной блок аудиосистемы или мультимедийной навигационной системы (магнитола, ГУ) |
| F22 | 20А DR LOCK – Реле отпирания дверей, реле запирания дверей, реле отпирания багажника (центральный замок) |
| F23 | 10А BRAKE SWITCH – Блок управления системой Smart Key (электронный ключ, бесключевой доступ), выключатель (концевик) стоп-сигналов |
| F24 | 10А RR HTD Наружные зеркала с электроприводом, блок управления кондиционером |
| F25 | 10А M0DULE5 – Блок SLM, BCM, блок управления системой Smart Key (электронный ключ, бесключевой доступ) |
| F26 | 7,5А A/C0N1 – Вентилятор кондиционера, распределительная коробка моторного отсека (Реле 2), блок управления кондиционером |
| F27 | 15А ENG T – Индикатор положения рычага селектора АКПП (автоматическая трансмиссия): выключатель режима Sport, переключатель режимов трансмиссии, выключатель стоп-сигналов, Механическая трансмиссия: блок реле и предохранителей моторного отсека, выключатель стоп-сигналов |
| F28 | 7,5А TAIL RH – Правая фара, аудиосистема (магнитола, ГУ), переключатель приборной панели, подогрев руля, комбинация приборов (щиток приборов), Головной блок мультимедийной навигационной системы, (магнитола, ГУ), гнездо AUX/USB, индикатор положения рычага селектора АКПП, Задний правый комбинированный фонарь (вх. /вых.) |
| F29 | 10А ABS3 – Блок управления ABS (абс, анти блокировочная система), блок управления ESP (система динамической стабилизации) |
| F30 | 10А MODULE3 – Переключатель в левой части передней панели, BCM |
| F31 | 15А НТО STRG – Подогрев руля |
| F32 | 20А FRT S/HTR – Блок управления подогревом (обогрев) сидений водителя/переднего пассажира |
| F33 | 25А SAFETY WDW – Блок электро стекло подъемника двери водителя с защитой от защемления |
| F34 | 20А RR S/FITR – Блок управления подогревом задних сидений |
| F35 | 7,5А TAIL LH – Левый задний комбинированный фонарь (вх./вых.), левый/правый фонарь номерного знака, левая фара |
| F36 | 10А SPARE3 – Запасной |
| F37 | 10А MODULE2 – Блок управления кондиционером, левая/правая фары, головной блок аудиосистемы или мультимедийной навигационной системы (магнитола, ГУ), Блок управления подогревом сидений водителя/переднего пассажира, подогрев руля, блок E-Call |
| F38 | 10А MODULE1 – Блок BCM (блок управления электрооборудованием кузова), SLM (устройство напоминания о непристегнутом ремне безопасности и модуль освещения) |
| F39 | 10А A/BAG – Блок управления SRS (система подушек безопасности) |
| F40 | 25А P/WDW RH – Главный переключатель электро стекло подъемников, переключатель электро стекло подъемника переднего пассажира |
| F41 | 25А P/WDW LH – Главный переключатель электро стекло подъемников |
| F42 | 10А START – Автоматическая трансмиссия (АКПП): переключатель режимов трансмиссии (переключатель диапазонов), Механическая трансмиссия (МКПП): ECM/PCM, распределительная коробка моторного отсека (Реле 1), блок управления системой Smart Key (электронный ключ, бесключевой доступ) |
| F43 | 10А ENG E4 – ECM/PCM, блок иммобилайзера, блок управления системой Smart Key (электронный ключ, бесключевой доступ) |
| F44 | 10А CLUSTER – Комбинация приборов |
| F45 | 7,5А A/BAG IND – Комбинация приборов |
| F46 | 7,5А MDPS1 – Блок MDPS (блок управления ЭУР (электро усилитель руля)) |
За прикуриватели отвечают предохранители 8 и 9 на 20А обозначенный как POWER OUTLET.
Блоки под капотом
Основной блок
Расположен рядом с аккумулятором, в левой части моторного отсека.
Схема
Обозначение предохранителей
| MDPS1 | 80А Блок MDPS (блок управления ЭУР (электро усилитель руля)) |
| ALT | 125/150А Распределительная коробка моторного отсека (предохранитель – F3, F4, F5, F6) |
| RR DEFOG | 40А Реле обогревателя заднего стекла (распределительная коробка приборной панели) |
| ABS1 | 40А Блок управления ABS/ESP (АБС/ЕСП, анти блокировочная система) |
| ABS2 | 40А Блок управления ABS/ESP (АБС/ЕСП, анти блокировочная система) |
| BLOWER | 40А Распределительная коробка моторного отсека (Реле 2 – Реле вентилятора кондиционера) |
| WIPER | 10А Электродвигатель стекло очистителя (дворники), много функциональный переключатель (подрулевой переключатель), распределительная коробка моторного отсека (Реле 6) |
| ENG S2 | 10А Датчик кислорода (верхний), датчик кислорода (нижний), распределительная коробка моторного отсека (Реле 4, Реле 9), электромагнитный клапан управления продувкой накопителя топливных паров, электромагнитный клапан системы впуска с изменяемой геометрией |
| ENG S1 | 10А Клапан управления подачей масла № 1 (впуск /выпуск), распределительная коробка моторного отсека (Реле 3, Реле 11) |
| ENG E2 | 15А ECM/PCM (блок управления (ЭБУ) двигателя /акпп) |
| H/LP RH | 10А Фара правая |
| H/LP LH | 10А Фара левая |
| IGN COIL | 20А Катушки зажигания №1 – 4, конденсатор |
| INJECTOR | 15А ECM/PCM (блок управления (ЭБУ) двигателя /акпп), форсунки № 1–4 |
| B/UP LP | 10А Выключатель фонарей заднего хода |
| BATT1 | 40А Распределительная коробка приборной панели (предохранитель — F15, F16, F20, F21, F22, F23) |
| BATT2 | 50А Распределительная коробка приборной панели (предохранитель — F32, F33, F34, реле электро стекло подъемника) |
| IG2 | 40А Выключатель зажигания, распределительный блок PDM (реле IG2), Реле 1 |
| C/FAN | 40А Вентилятор охлаждения радиатора двигателя, распределительная коробка моторного отсека (Реле 4, Реле 9) |
| ENG E1 | 30А Главное реле, распределительная коробка моторного отсека (предохранитель — Реле 13) |
| B/Alarm | 10А Сирена охранной сигнализации, дополнительная распределительная коробка (Реле 15) |
| ENG T | 20А PCM (Блок управления двигателем, ЭБУ) |
| LO/H LP | 20А Ближний свет фар, распределительная коробка моторного отсека (Реле 8) |
| HI/H LP | 20А Дальний свет фар, распределительная коробка моторного отсека (Реле 7) |
| F/PUMP | 15А Топливный насос (бензонасос), распределительная коробка моторного отсека (Реле 3) |
| HORN | 15А Звуковой сигнал (клаксон), распределительная коробка моторного отсека (Реле 10) |
| ENG E3 | 15А ECM/PCM (блок управления (ЭБУ) двигателя /акпп) |
| A/CON | 10А Кондиционер (климат контроль, электро магнитная муфта компрессора кондиционера), распределительная коробка моторного отсека (Реле 11) |
| BATT3 | 40А Распределительная коробка приборной панели (предохранитель — F1, F5, F6, реле габаритных фонарей (ламп)) |
| IG1 | 30А Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC) |
| P/ OUTLET1 | 40А Прикуриватель, розетка, распределительная коробка приборной панели (реле розетки питания) |
За работу прикуривателей либо розеток USB так же может отвечать предохранитель обозначенный как P/ OUTLET1 расположенный в данном блоке.
Назначение реле
Дополнительный блок
Крепился в правой части подкапотного пространства.
Расшифровка
- FR HTD LH – 40А Реле обогрева (подогрева) лобового стекла (левая часть)
- FR HTD RH – 40А Реле обогрева (подогрева) лобового стекла (правая часть)
- FR HTD – 10А Переключатель на передней панели (включатель обогрева (подогрева) лобового стекла)
- RLY. – Реле обогрева лобового стекла
По данной публикации мы так же подготовили видео у нас на канале. Смотрите и подписывайтесь.
Есть чем дополнить материал – мы будем рады Ваши комментариям.
Схема блока предохранителей Hyundai
Ad vertisements
Расположение блоков предохранителей, схемы предохранителей, назначение электрических предохранителей и реле в автомобилях Hyundai .
Hyundai Accent (LC; 2000-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Accent (LC; 2000, 2001, 2002, 2003, 2) 004, 2005, 2006).
Хендай Акцент (MC; 2007-2011)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Accent (MC; 2007, 2008, 2009, 2010, 2011).
Hyundai Accent (РБ; 2011-2017)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Accent / Solaris / Verna (РБ; 2011, 2) 012, 2013, 2014, 2015, 2016, 2017).
Хендай Акцент (HC; 2018-2021..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Accent (HC; 2018, 2019, 2020, 2021-..)
Hyundai Azera (TG; 2005-2010)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Azera / Grandeur (TG; 2005, 2006, 2007, 2008, 2009, 2010) ).
Hyundai Azera (HG; 2011-2017)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Hyundai Azera / Grandeur (HG; 2011, 2012, 2013, 2014, 2015, 2016, 2017).
Hyundai Coupe / Tiburon (2002-2008)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Coupe / Tiburon (2002, 200) 3, 2004, 2005, 2006, 2007, 2008).
Hyundai Creta / ix25 (2015-2018-..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Creta / ix25 (2015, 2016, 2017, 2018-…)
9 0002 Hyundai Elantra (XD; 2000-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Elantra (XD; 2000, 2001, 2002, 2003, 2004, 2005, 2006).
Hyundai Elantra (HD; 2007-2010)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) Hyundai Elantra (HD; 2007, 2008, 2009, 2010).
Hyundai Elantra (MD/UD; 2011-2016)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Elantra (MD/UD; 2011, 2) 012, 2013, 2014, 2015, 2016).
Hyundai Elantra (AD; 2017-2020)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Elantra (AD; 2017, 2018, 2019, 2020).
Hyundai Elantra (CN7; 2021-2022)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Elantra (CN7) (2021, 2021, 2022-…)
Hyundai Elantra GT (GD; 2012-2017)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Elantra GT (GD; 2012, 2013, 2014, 2) 015, 2016, 2017).
Hyundai Elantra GT (PD; 2018-..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Elantra GT (PD; 2018, 2019-…)
Hyundai Equus / Centennial (VI; 2010-2016)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Equus/Centennial (VI; 2010) , 2011, 2012, 2013, 2014, 2015, 2016).
Hyundai Genesis (BH; 2008-2013)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Genesis (BH; 2008, 2009, 2010, 2011, 2012, 2013).
Hyundai Genesis (DH; 2014-2018-..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Genesis (DH; 2014, 20) 15, 2016 , 2017, 2018-…)
Hyundai Genesis Coupe (2009-2016)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Genesis Coupe (2009, 2010, 201) 1, 2012, 2013, 2014, 2015, 2016).
Hyundai Getz (2002-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Getz (2002, 2003, 2004, 2) 005).
Hyundai Getz (2006-2010)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Getz (2006, 2007, 2008, 2009, 2010).
Hyundai H-1 / Grand Starex (2004-2007)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai H-1 / Grand Starex / H- 200 / Либеро / Сателлит (2004, 2005, 2006, 2007).
Hyundai H-1 / Grand Starex (2008-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) для Hyundai H-1 / Grand Starex / i800 / iLoad / iMax/h400 (2008-2018).
Hyundai H-100 Truck / Porter II (2005-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai H-100 Truck / Porter II / JAC Shuailing X / Bakkie (2005, 2006, 2007, 2008, 2009), 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).
Hyundai i10 (2008-2013)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) Hyundai i10 (2008, 2009, 20) 10, 2011, 2012, 2013).
Hyundai Grand i10 (2015-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Grand i10 (2015, 2016, 201) 7, 2018-…) .
Hyundai i20 (PB/PBT; 2008-2014)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) Hyundai i20 (PB/PBT; 2008, 2) 009, 2010, 2011, 2012, 2013, 2014).
Hyundai i20 (GB; 2015-2018-..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) для Hyundai i20 (GB; 2015, 2016, 2017, 2018 -…)
Hyundai i30 (FD; 2008-2011)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) для Hyundai i30 (FD; 2008, 2009, 2010, 2011).
Hyundai i30 (GD; 2012-2017)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai i30 (GD; 2012, 201) 3, 2014, 2015, 2016, 2017).
Hyundai i30 (ПД; 2018-2019..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai i30 (PD; 2018, 2019-…).
Hyundai i40 (2012-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai i40 (2012, 2013, 2014, 2015, 2016, 2017, 2018).
Hyundai Ioniq Electric (2017-2018-..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Ioniq Electric (2017, 2018, 2019-…).
Hyundai Ioniq Hybrid (2017-2019..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Ioniq Hybrid (2017, 201) 8, 2019-…) .
Hyundai ix20 (2011-2018-..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) Hyundai ix20 (2011, 201) 2, 2013, 2014, 2015, 2016, 2017, 2018-…).
Hyundai ix35 (2010-2015)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) Hyundai ix35 (2010, 2011, 2012, 2013, 2) 014, 2015).
Hyundai Kona (2017-2021-..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Kona (2017, 2018, 2019) , 2020, 2021 -…).
Hyundai Kona EV (2019-2021..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Kona EV / Electric (2019, 2020, 2021-..).
Ad vertisements
Hyundai Matrix (2002-2008)…>>
Схема коробки (расположение) и назначение электрических предохранителей и реле) для Hyundai Matrix / LaVita (2002, 2003 , 2004, 2005, 2006, 2007, 2008).
Hyundai Nexo (2019-..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Nexo (2019-..).
Hyundai Palisade (2020-2021…)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Palisade (2020, 2021-…).
Hyundai Santa Cruz (2022-…)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Santa Cruz (2021, 2022…)
Hyundai Santa Fe (SM; 2001-2006)…>>
Блок предохранителей схема (расположение и назначение электрических предохранителей и реле) Hyundai Santa Fe (1st/SM; 2001, 2002, 2003, 2004, 2005, 2006).
Hyundai Santa Fe (CM; 2007-2012)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Santa Fe (2nd/CM; 2007, 2008) , 2009 г., 2010, 2011, 2012).
Hyundai Santa Fe (DM/NC; 2013-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Santa Fe (DM/NC; 2013, 2013, 2014, 2015, 2016, 2017, 2018).
Hyundai Santa Fe (TM; 2019-2022..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Santa Fe (TM; 2019), 2020, 2021, 2022-..)
Hyundai Santa Fe Sport (DM/NC; 2015-2018)…>>
Схема блока предохранителей (расположение и назначение электрического предохранителя с и реле) для Hyundai Santa Fe Sport (DM/NC; 2015, 2016, 2017, 2018).
Hyundai Sonata (EF; 2002–2004)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Sonata (EF; 2002, 2003, 2) 004).
Hyundai Sonata (NF; 2005-2010)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Sonata (NF; 2005, 2006, 20) 07, 2008, 2009).
Hyundai Sonata (YF; 2010-2014)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) Hyundai Sonata / i45 (YF; 2010, 2011) , 2012, 2013, 2014 (+гибрид)).
Hyundai Sonata (LF; 2014-2019)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Sonata (LF; 2014, 2015, 2016, 2017, 20) 18, 2019).
Hyundai Sonata (DN8; 2020-2022…)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Sonata (DN8; 2019, 2020 , 2021, 2022… )
Hyundai Terracan (2002-2007)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Terracan (2002, 2003, 2004, 2005, 2006, 2007).
Hyundai Tucson (JM; 2004-2009)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Tucson (JM; 2004, 200) 5, 2006, 2007, 2008, 2009).
Hyundai Tucson (LM; 2010-2015)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Tucson (LM; 2010, 2011, 2012, 2013, 2014, 2015).
Hyundai Tucson (TL; 2016-2021)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Hyundai Tucson (TL; 2016, 2017, 2018, 2019, 2020, 2021).
Hyundai Tucson (NX4; 2021-2022…)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Tucson (NX4) (2021, 2022…)
90 003
Hyundai Veloster (2011-2017)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Veloster; 2011, 2012, 2013, 2014, 2015, 2016, 2017).
Hyundai Veloster (2018-2021..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Veloster (2018, 2019, 2020, 2021-..).
Hyundai Venue (2020-2021…)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Hyundai Venue (2019, 2020, 2021-… ).
Hyundai Veracruz / ix55 (2007-2012)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) автомобилей Hyundai Veracruz/ix55 (2007, 2008, 2009, 2010, 2011, 2012).
Подробнее:
Расположение и назначение предохранителей и реле Hyundai Solaris
Предохранители в автомобиле защищают большинство цепей.
Номинал предохранителя рассчитан с учетом нагрузки электрической цепи
Если установить предохранитель большего номинала, то при значительных нагрузках элементы цепи (проводка и части электрической схемы) выйдут из строя
Если установить предохранитель меньшего номинала, чем он рассчитан по схеме, то предохранитель выйдет из строя даже при незначительных нагрузках.
Поэтому нужно установить предохранители соответствующего номинала.
Потребители большой мощности подключаются через реле
Любые работы с электрооборудованием автомобиля производить только при отключенном аккумуляторе.
Отсоединять или подключать аккумулятор только при выключенном зажигании.
При проверке цепей электрооборудования запрещается замыкать провода на массу (проверка исправности цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.
Запрещается использовать предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.
При замене предохранителей не используйте отвертки, так как это может привести к короткому замыканию в электрических цепях.
Запрещается отсоединять аккумуляторную батарею при работающем двигателе во избежание повреждения регулятора напряжения и элементов электронного оборудования автомобиля.
При проведении электросварочных работ на автомобиле необходимо отсоединить провода от клемм аккумулятора, генератора и электронного блока управления двигателем.
Блоки предохранителей расположены под капотом и в салоне
Для доступа к монтажному блоку в салоне автомобиля подденьте пальцами выемку в декоративной крышке монтажного блока
Снимите крышку с прибора панель
Схема расположения предохранителей напечатана на внутренней стороне декоративной крышки
Перед заменой перегоревшего предохранителя необходимо выяснить причину его перегорания и устранить причину.
Смотрим по таблице какую цепь защищает этот предохранитель, проверяем эту цепь, устраняем неисправность и только после этого устанавливаем новый предохранитель такого же номинала.
Блок предохранителей в салоне находится в панели приборов с левой стороны под декоративной крышкой
Назначение предохранителей указано на блоке и на рисунке
Круг поиска неисправности обычно сужен путем постепенного выявления и устранения нормально функционирующих элементов одной и той же цепи.
При одновременном отказе нескольких элементов или цепей наиболее вероятной причиной отказа является перегорание предохранителя или нарушение контакта с «массой» (разные цепи во многих случаях могут замыкаться на один предохранитель или клемму заземления).
Неисправности электрооборудования чаще всего вызваны самыми простыми причинами, такими как коррозия контактов разъема, выход из строя предохранителя, перегорание предохранителя или повреждение реле.
Визуально проверьте состояние всех предохранителей, проводки и разъемов в цепи, прежде чем переходить к более детальной проверке исправности ее компонентов.
Один из способов поиска короткого замыкания — вынуть предохранитель и подключить вместо него пробную лампу или вольтметр.
В цепи не должно быть напряжения. Потяните проводку, наблюдая за лампой щупа.
Если лампа начинает мигать, значит, где-то в этом жгуте проводов есть замыкание на массу, возможно, из-за перетирания изоляции проводов.
Аналогичную проверку можно провести для каждого из компонентов электрической цепи, включив соответствующие выключатели.
№/ток «A» — Защищаемая цепь/цвет
- 1/15 — Обогрев ветрового стекла/синий
- 2/15 — Розетка для подключения дополнительного оборудования/синяя
- 3/15 — Прикуриватель/синий
- 4/10 — Замок зажигания/красный
- 5/10 — Индикатор деактивации передней подушки безопасности/красный
- 6/10 — Подушка безопасности/Красный
- 7/10 — Аварийный выключатель/красный
- 8, 9, 11, 25, 34, 45 — зарезервировано
- 15/10 — Рычаг выбора стеклоочистителя и омывателя/синий
- 12/10 — Задний противотуманный фонарь/красный
- 13/10 — Передние противотуманные фары/красный
- 14/10 — Реле экономии заряда батареи (габариты выключаются после извлечения ключа из замка зажигания) / красный
- 15/15 — Стоп-сигналы/синий
- 16/10 — Комбинация приборов/красный
- 17/10 — Модуль управления безопасностью/красный
- 18/10 — Модуль ABS/красный
- 19/10 — Выключатель фонарей заднего хода/красный
- 20/10 — Иммобилайзер/красный
- 21/10 — Фара левая/красная
- 22/10 — Дневные ходовые огни/красные
- 23/15 — Аварийный выключатель/синий
- 24/25 — Модуль управления электронным ключом/серый
- 26/10 — Кнопка запуска/остановки двигателя/красная
- 27/15 — Датчик скорости автомобиля/синий
- 28/15 — Катушка зажигания/синяя
- 29/10 — Электрические стеклоподъемники, люк на крыше/красный
- 30/25 — Стеклоочиститель/серый
- 31/20 — Блок управления дверным замком/желтый
- 32/25 — Замок электростеклоподъемника/серый
- 33/15 — Подогрев передних сидений/синий
- 35/10 — Внутреннее освещение, кондиционер/красный
- 36/20 — Аудиосистема/желтый
- 37/10 — Левый задний фонарь, подсветка номерного знака, левая фара/красный
- 38/10 — Фонарь задний правый, фара правая/красный
- 39/10 — Реле стартера, противоугонная сигнализация/красное
- 40/10 — Правая фара/Красный
- 41/25 — Блок управления стеклоподъемником, переключатель стеклоподъемника левый задний/серый
- 42/25 — Модуль управления электрическим стеклоподъемником, переключатель электрического стеклоподъемника сзади справа/серый
- 43/10 — Наружные зеркала с подогревом/красный
- 44/10 — Кондиционер/Красный
Обратите внимание, что в зависимости от конфигурации могут быть добавлены предохранители или их может не быть.
Под капотом автомобиля блок предохранителей расположен с левой стороны по ходу движения автомобиля и закрыт крышкой.
Для снятия предохранителей имеется пинцет в гнезде монтажного блока под капотом
Обычно выглядит как предохранитель с перегоревшей перемычкой
Назначение предохранителей в монтажном блоке под капотом
№/А — Защищаемая цепь/цвет предохранителя 11, 12, 18 — резерв
Назначение реле в моторном отсеке
№ — Назначение
- R1, R14 — резерв
- R2 — Реле звукового сигнала
- R3 — Реле замка зажигания, кнопки запуска и остановки двигателя
- R4 — Реле кондиционера
- R5 — Реле блокировки зажигания
- R6 — Реле вентилятора (низкая скорость)
- R7 — Реле вентилятора (высокая скорость)
- R8 — Реле диагностического гнезда
- R9 — Реле замка зажигания
- R10 — Реле замка зажигания, кнопки запуска и остановки двигателя
- R11 — предупреждение об экстренном торможении
- R12 — Реле ЕСМ
- R13 — Реле топливного насоса
- R15 — Реле вентилятора радиатора
Плавкие вставки в главном предохранителе
рис.
