Предохранители Хонда Аккорд 7 (CL), 2002
13.08.2019
Honda Accord образца 2002 года отличает достаточно яркий экстерьер — японцы отказались наконец от стиля «биодизайн» и прежние округло-плавные формы уступили место резким, стремительным линиям. В данном материале мы подробно разберем схемы предохранителей Хонда Аккорд 7-го поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с двигателями К20А {2,0 л) и К24А (2,4 л).
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

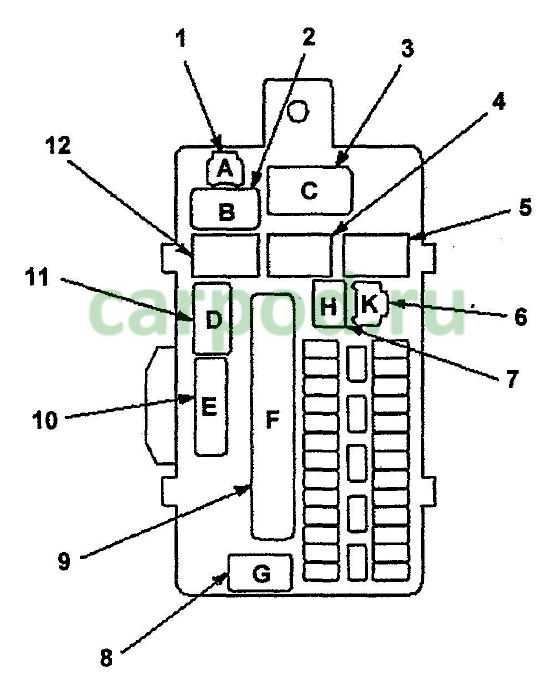

В салоне
Расположение компонентов. 1 — переключатель управления освещением, 2 — индикаторы указателей поворота, 3 — блок управления комбинированного переключателя, 4 — выключатель аварийной сигнализации, 5 — реле аварийной сигнализации, 6 — реле-прерыватель указателей поворота, 7 — монтажный блок в салоне.
Общий вид.
| Седан. Расположение предохранителей (блок в салоне №7 на картинке) | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Блок управления дроссельной заслонкой | 15 |
| 2 | Блок управления силовым агрегатом | 15 |
| Катушки зажигания | ||
| 3 | Реле системы освещения в дневное время (модели KG с системой освещения в дневное время) | 15 |
| Блок управления Multiplex | ||
| 4 | Датчик состава смеси | 10 |
| 5 | Магнитола (+В) | 20 |
| 6 | Лампа подсветки проема двери водителя, лампа подсветки проема двери переднего пассажира, лампа освещения багажного отделения, лампа местной подсветки, лампа освещения салона (модели с люком), подсветка зеркал (водителя и переднего пассажира) | 10 |
| 7 | Блок управления комбинированного переключателя, блок управления комбинации приборов, блок управления иммобилайзером (приемник), дополнительный блок управления иммобилайзера, дисплей навигационной системы, блок управления навигационной системой, блок управления Multiplex | 10 |
| 8 | Блок управления Multiplex (+В door lock) | 20 |
| 9 | Разъем для подключения дополнительного оборудования, предохранители прикуривателя | 15 |
| 10 | Электронный блок управления SRS, блок системы определения положения переднего пассажира (модели KQ) | 7,5 |
| 11 | Электродвигатель очистителя лобового стекла | 30 |
| 12 | Блок управления Multiplex (противотуманный фонарь) | 7,5 |
| 13 | Электродвигатель регулятора угла наклона спинки сиденья переднего пассажира | 20 |
| 14 | Электродвигатель регулятора положения сиденья водителя | 20 |
| 15 | Обогреватель сиденья и индикатор | 20 |
| 16 | Электродвигатель регулятора угла наклона спинки сиденья водителя | 20 |
| 17 | Электродвигатель регулятора положения сиденья переднего пассажира | 20 |
| 18 | Блок системы контроля напряжения питания, генератор, задний кислородный датчик, блок управления системой поддержания скорости, электромагнитный клапан управления пневматической опорой, датчик положения распределительного вала | 15 |
| 19 | Блок управления силовым агрегатом, блок управления иммобилайзером (приемник), дополнительный блок управления иммобилайзера | 15 |
| Топливный модуль (предохранитель бензонасоса) | ||
| 20 | Электронасос омывателя лобового стекла, электроприводы корректора фар, переключатель корректора фар | 7,5 |
| 21 | Блок управления комбинации приборов, электромагнитный клапан блокировки селектора, фонари заднего хода, индикатор переключателя управления стеклоподъемником двери переднего пассажира, блок управления комбинированного переключателя, блок управления электроусилителя рулевого управления, блок управления Multiplex в двери водителя | 7,5 |
| 22 | Электронный блок управления SRS | 10 |
| 23 | Блок управления силовым агрегатом (LAF R) | 7,5 |
| 24 | Электродвигатель привода стеклоподъемника задней левой двери | |
| 25 | Электродвигатель привода стеклоподъемника задней правой двери | 20 |
| 26 | Электродвигатель привода стеклоподъемника двери переднего пассажира | 20 |
| 27 | Электродвигатель привода стеклоподъемника двери водителя | 20 |
| 28 | Электродвигатель привода люка | 20 |
| 29 | Блок управления корректором фар, электроприводы корректора фар, подсветка переключателя корректора фар | 7,5 |
| 30 | Электропривод зеркал, обогреватель зеркал, блок управления кондиционером, привод переключения забора воздуха, реле обогревателей сидений | 7,5 |
| Реле обогревателя заднего стекла, реле электродвигателя вентилятора отопителя, | ||
| 31 | Нет | — |
| 32 | Магнитола (АСС), дисплей навигационной системы, блок управления навигационной системой, реле разъема для подключения дополнительного оборудования | 7,5 |
| 33 | Нет | — |
Универсал. Схема предохранителей Аккорд (блок в салоне №7 на картинке) | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Блок управления дроссельной заслонкой | 15 |
| 2 | Реле катушек зажигания | 15 |
| Катушки зажигания | ||
| 3 | Нет | — |
| 4 | Датчик состава смеси | 10 |
| 5 | Магнитола (+В) | 20 |
| Лампа подсветки проема двери водителя, лампа подсветки проема двери переднего пассажира, лампа освещения багажного отделения, лампа местной подсветки, лампа освещения салона (модели с люком), подсветка зеркал (водителя и переднего пассажира), подсветка выключателя электропривода задней двери | 10 | |
| 7 |
| 10 |
| 8 | Блок управления Multiplex (+В door lock) | 20 |
| 9 | Предохранитель прикуривателя Хонда Аккорд 7 | 15 |
| 10 | Электронный блок управления SRS, блок системы определения положения переднего пассажира | 7,5 |
| 11 | Электродвигатель очистителя лобового стекла | 30 |
| 12 | Разъем для подключения дополнительного оборудования | 10 |
| 13 | Задний противотуманный фонарь | 7,5 |
| 14 | Электродвигатель регулятора положения сиденья водителя | 20 |
| 15 | Обогреватель сиденья и индикатор | 20 |
| 16 | Электродвигатель регулятора угла наклона спинки сиденья водителя | 20 |
| 17 | Электродвигатель регулятора положения сиденья переднего пассажира | 20 |
| 18 | Блок системы контроля напряжения питания, генератор, задний кислородный датчик, блок управления системой поддержания скорости, электромагнитный клапан управления пневматической опорой, датчик положения распределительного вала | 15 |
| 19 | Блок управления силовым агрегатом, блок управления иммобилайзером (приемник), дополнительный блок управления иммобилайзера | 15 |
| Бензонасос | ||
| 20 | Электронасос омывателя лобового стекла, электроприводы корректора фар, переключатель корректора фар, электродвигатель очистителя заднего стекла, реле электродвигателя очистителя заднего стекла, электронасос омывателя заднего стекла, датчик дождя, реле открывания люка, реле закрывания люка | 7,5 |
| 21 |
| 7,5 |
| 22 | Электронный блок управления SRS | 10 |
| 23 | Блок управления силовым агрегатом (LAF R) | 7,5 |
| 24 | Электродвигатель привода стеклоподъемника задней левой двери | 20 |
| 25 | Электродвигатель привода стеклоподъемника задней правой двери | 20 |
| 26 | Электродвигатель привода стеклоподъемника двери переднего пассажира | 20 |
| 27 | Электродвигатель привода стеклоподъемника двери водителя | 20 |
| 28 | Электродвигатель привода люка | 20 |
| 29 | Блок управления корректором фар, электроприводы корректора фар, подсветка переключателя корректора фар | 7,5 |
| 30 | Электропривод зеркал, обогреватель зеркал, блок управления кондиционером, привод переключения забора воздуха, реле обогревателей сидений | 7,5 |
| Реле обогревателя заднего стекла, реле электродвигателя вентилятора отопителя, реле вентилятора системы охлаждения, реле вентилятора конденсатора, блок управления силовым агрегатом (ACC, FANC) | ||
| 31 | Нет | — |
| 32 | Магнитола (АСС), дисплей навигационной системы, блок управления навигационной системой | 7,5 |
| Реле разъема для подключения дополнительного оборудования | ||
| 33 | Нет | — |
| Схема реле и разъемов (салонный блок) | |
|---|---|
| № | Название |
| 19 | Реле разъема для подключения дополнительного оборудования |
| 20 | Реле датчика состава смеси |
| 23 | Реле катушек зажигания |
| 21 | Главное реле системы впрыска №1 |
| 24 | Главное реле системы впрыска №2 |
| 25 | Диагностический разъем блока управления электрооборудованием |
| 22 | Реле стеклоподъемников |
| 18 | Реле стартера |
| 4 | Реле-прерыватель указателей поворота |
| Остальное: жгуты проводов | |

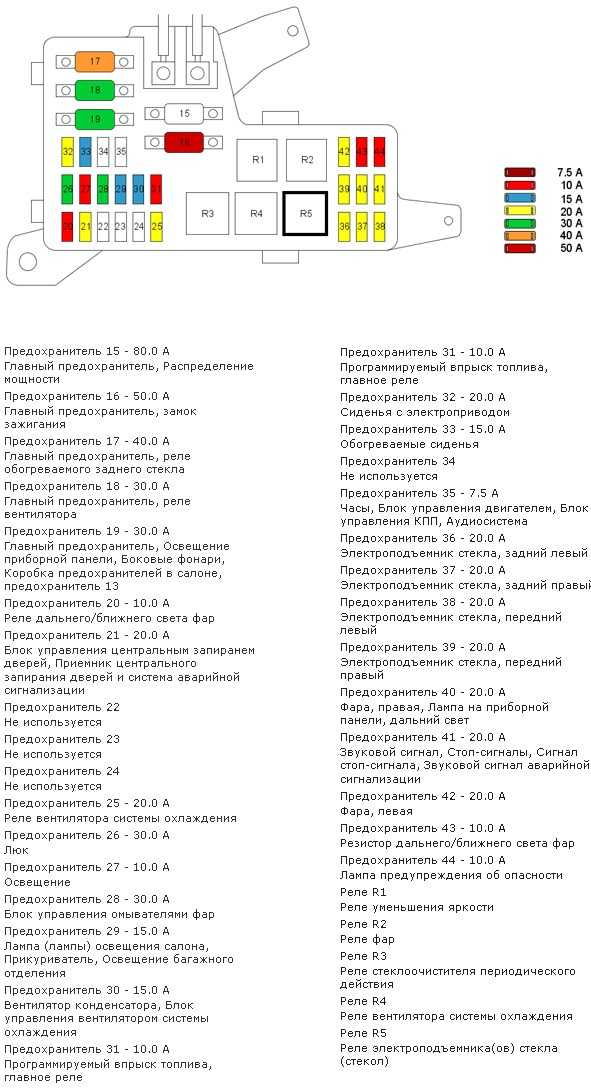

В моторном отсеке
Где находятся компоненты.
1 — реле противотуманных фар, 2 — дополнительный монтажный блок в моторном отсеке, 3 — монтажный блок в моторном отсеке, 4 — повторитель указателя поворота, 5 — передний датчик системы автоматического регулирования пучка света фар (модели с газоразрядными фарами), 6 — электроприводы системы автоматического регулирования пучка света фар (модели с газоразрядными фарами) / электроприводы корректора фар (модели без газоразрядных фар), 7 — указатель поворота, 8 — блоки управления газоразрядными лампами, 9 — противотуманные фары, 10 — блок-фары.
Фото — пример исполнения основного блока.
| Седан. Схема предохранителей (блок №3 на картинке) | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Левая фара (ближний свет) | 10 |
| 2 | Блок управления реле | 30 |
| 3 | Левая фара (дальний свет) | 10 |
| 4 | Блок управления реле | 15 |
| Габариты, лампы подсветки номерного знака, подсветка положения селектора, подсветка пепельницы, подсветка панели управления кондиционером / магнитолы, подсветка прикуривателя, подсветка вещевого ящика, подсветка выключателя аварийной сигнализации, подсветка переключателя корректора фар, подсветка переключателя управления электроприводом люка, подсветка выключателя системы TCS | ||
| 5 | Правая фара (дальний свет) | 10 |
| 6 | Правая фара (ближний свет) | 10 |
| 7 | Блок управления реле | 7,5 |
| 8 | Главное реле системы впрыска, диагностический разъем (DLC) | 15 |
| 9 | Электродвигатель вентилятора конденсатора | 20 |
| 10 | Противотуманные фары (через реле противотуманных фар) | 20 |
| 11 | Электродвигатель вентилятора системы охлаждения | 20 |
| 12 | Электромагнитная муфта компрессора | 20 |
| 13 | Модулятор давления и блок управления системы АБС, стоп-сигналы, блок управления силовым агрегатом, звуковой сигнал, подсветка замка зажигания | 20 |
| Блок управления реле | ||
| 14 | Обогреватель заднего стекла, усилитель антенны | 40 |
| 15 | Предохранитель №7 (монтажный блок в моторном отсеке), предохранители №5, №6, №7, №8 и №9 (монтажный блок в салоне) | 40 |
| 16 | Выключатель аварийной сигнализации (через реле-прерыватель указателей поворота) | 15 |
| 17 | Модулятор давления и блок управления системы ABS (+В MR) | 30 |
| 18 | с системой TCS: Модулятор давления и блок управления системы ABS (+В FSR) | 40 |
| с системой ABS: Модулятор давления и блок управления системы ABS (+В FSR) | 20 | |
| 19 | Предохранители №1, №2, №3 и №4 (монтажный блок в салоне) | 40 |
| 20 | Предохранители №12, №13, №14, №15, №16 и №17 (монтажный блок в салоне) | 40 |
| 21 | Электродвигатель вентилятора отопителя | 40 |
| 22 22 | Аккумуляторная батарея | 100 |
| с системой EPS: Блок управления электроусилителя рулевого управления (+В) | 70 | |
| 23 | Замок зажигания, предохранитель №12 (монтажный блок в салоне) | 50 |
| модели c P/W: Реле стеклоподъемников, предохранители №27 и №28 (монтажный блок в салоне) | 40 | |
Универсал. Расположение предохранителей (блок №3 на картинке) | ||
|---|---|---|
| № | Назначение | Ток, А |
| 1 | Левая фара (ближний свет) | 10 |
| 2 | Блок управления реле | 30 |
| 3 | Левая фара (дальний свет) | 10 |
| 4 | Габариты, лампы подсветки номерного знака, подсветка положения селектора, подсветка пепельницы, подсветка панели управления кондиционером / магнитолы, подсветка прикуривателя, подсветка вещевого ящика, подсветка выключателя аварийной сигнализации, подсветка переключателя корректора фар, подсветка переключателя управления электроприводом люка, подсветка выключателя системы VSA, подсветка выключателей обогревателей сидений, подсветка панели управления навигационной системы | 15 |
| Блок управления реле | ||
| 5 | Правая фара (дальний свет) | 10 |
| 6 | Правая фара (ближний свет) | 10 |
| 7 | Блок управления реле | 7,5 |
| 8 | Главное реле системы впрыска №1 | 15 |
| 9 | Электромагнитная муфта компрессора | 20 |
| Электродвигатель вентилятора конденсатора | ||
| 10 | Противотуманные фары (через реле противотуманных фар) | 20 |
| 11 | Электродвигатель вентилятора системы охлаждения | 20 |
| 12 | Блок управления омывателями фар | 30 |
| 13 | Выключатель стоп-сигналов, подсветка замка зажигания | 20 |
| Блок управления реле | ||
| 14 | Обогреватель заднего стекла | 20 |
| 15 | Предохранитель №7 (монтажный блок в моторном отсеке), предохранители №5, №6, №7, №8 и №9 (монтажный блок в салоне) | 40 |
| 16 | Выключатель аварийной сигнализации (через реле-прерыватель указателей поворота) | 15 |
| 17 | Модулятор давления и блок управления системы ABS (+В MR), модулятор давления и блок управления системы VSA | 30 |
| 18 | Модулятор давления и блок управления системы ABS (+В FSR), модулятор давления и блок управления системы VSA | 40 (VSA) |
| 20 (ABS) | ||
| 19 | Предохранители №1, №2, №3 и №4 (монтажный блок в салоне) | 40 |
| 20 | Электродвигатель регулятора положения сиденья переднего пассажира | 40 |
| Предохранители №12, №13, №14, №15, №16 и №17 (монтажный блок в салоне) | ||
| 21 | Электродвигатель вентилятора отопителя | 40 |
| 22 | Аккумулятор | 100 |
| 23 | Замок зажигания, предохранитель №12 (монтажный блок в салоне) | 50 |
| модели c P/W: Реле стеклоподъемников, предохранители №27 и №28 (монтажный блок в салоне) | 40 | |
| Расположение реле и разъемов в моторном отсеке | |
|---|---|
| № | Название |
| 2 | Реле электромагнитной муфты компрессора кондиционера |
| 1 | Реле вентилятора отопителя |
| 15 | Реле вентилятора конденсатора |
| 14 | Реле вентилятора системы охлаждения |
| 3 | Реле обогревателя заднего стекла |
| Остальное: либо жгуты проводов, либо не используется | |
Материалы по теме
Предохранители на Хонда Аккорд 7: блок, замена
В процессе эксплуатации автомобиля Хонда Аккорд 7 возможны ситуации отказа работы электрооборудования автомобиля.
Для защиты электроцепей от повышенных токов, предотвращения коротких замыканий проводки в электрической схеме любого автомобиля предусмотрены предохранители по цепям питания основных электрических устройств автомобиля. В случае, если отказал какой-либо электрический узел или устройство автомобиля, в первую очередь следует проверить предохранители, обслуживающие этот блок.
В Honda Accord 7 установлены два блока:
- в салоне;
- в под капотном пространстве.
Салонный блок
Содержание
- Салонный блок
- Блок предохранителей в подкапотном пространстве
- Рекомендации по замене предохранителей
Для доступа к салонному блоку необходимо демонтировать быстросъемную панель.
После этого откроется панель предохранителей. Это лишь часть салонного блока. Если произвести дальнейший демонтаж панелей, можно извлечь плату предохранителей и реле, внешний вид которой показан на рисунке.
На быстросъемной крышке имеются обозначения основных предохранителей в виде пиктограмм.
Пиктограммы в виде справочника с буквой «i» обозначают, что для точной расшифровки назначения предохранителей, установленных на данной позиции, следует воспользоваться техническим описанием данной модели автомобиля.
Ниже приведена расшифровка пиктограмм и назначение предохранителей согласно номерам позиций.
Таблица 1. Расшифровка предохранителей.
| Номер | Назначение |
|---|---|
| 1 | Стабилизаторы напряжения (для определенных моделей) |
| 2 | Система зажигания |
| 3 | Дневной свет |
| 4 | Не исп. |
| 5 | Магнитола |
| 6 | Плафон салонный |
| 7 | Задний свет |
| 8 | Центральный замок |
| 9 | Разъем прикуривателя |
| 10 | Не исп. |
| 11 | Предохранитель дворников |
| 12 | Противотуманка задняя |
| 13 | Привод пассажирского сиденья (угол) |
| 14 | Привод водительского сиденья (смещение) |
| 15 | Подогрев сидений |
| 16 | Привод водительского сиденья (угол) |
| 17 | Привод пассажирского сиденья (смещение) |
| 18 | ACG |
| 19 | Насос топливный (бензонасос) |
| 20 | Омыватель стекла (цепи питания реле стеклоочистителя relay cleaner cont – 22 в таблице 2) |
| 21 | Счетчик |
| 22 | Подушки безопасности |
| 23 | Блок управления двигателем |
| 24 | Стеклоподъемник задний левый |
| 25 | Стеклоподъемник задний правый |
| 26 | Стеклоподъемник передний правый |
| 27 | Стеклоподъемник передний левый |
| 28 | Привод люка |
| 29 | OP 1 |
| 30 | HAC |
| 31 | OP 2 |
| 32 | ACC (круиз-контроль) |
| 33 | HAC OP |
Блок предохранителей в подкапотном пространстве
Под капотом находится второй блок.
Для доступа к нему необходимо демонтировать крышку, как показано на рисунке.
Обозначение реле и разъемов.
На оборотной части крышки предохранителей имеется расшифровка назначения в виде пиктограмм.
В таблице 2 приведена расшифровка пиктограмм и назначение предохранителей согласно позициям.
Таблица 2. Расшифровка предохранителей подкапотного пространства
| Номер | Назначение |
|---|---|
| 1 | Ближний свет левый фонарь |
| 2 | Обогреватель стекла багажника (некоторые модели) |
| 3 | Дальний свет левый фонарь |
| 4 | Габариты |
| 5 | Дальний свет правая фонарь |
| 6 | Ближний свет правый фонарь |
| 7 | Фара заднего хода |
| 8 | Блок управления двигателя |
| 9 | Вентилятор радиатора кондиционера |
| 10 | Передние противотуманки |
| 11 | Вентилятор радиатора охлаждения двигателя |
| 12 | Насос омывателя передних фонарей |
| 13 | Стопы, клаксон |
| 14 | Обогреватель стекла багажника |
| 15 | Круиз-контроль, задний ход |
| 16 | Свет аварийный |
| 17 | Насос системы VSA (устойчивость курсовая) |
| 18 | VSA блок |
| 19 | Не исп. (запасн.) |
| 20 | Не исп.(запасн.) |
| 21 | Вентилятор печки |
| 22 | АКБ |
| 23 | Стеклоподъемник (основной предохранитель) |
Рекомендации по замене предохранителей
Неисправность предохранителя можно определить двумя способами: визуальный и с помощью измерительных приборов (например, мультиметра). Проверку исправности визуальным методом можно производить, если неисправность появилась в пути. В стационарных условиях для контроля целостности предохранителей лучше использовать мультиметр, переключив его режим на «прозвонку». В некоторых случаях предохранители имеют микротрещину, незаметную невооруженным глазом.
Если предохранитель вышел из строя, это сигнал, что устройство, которое он обслуживает, превысило максимально потребляемый ток.
Если это, например, стеклоочиститель (дворники), возможно, электропривод стал подклинивать, либо износился вал щеток.
Также возможной причиной перегорания предохранителей является замыкание электропроводки. Если после установки нового предохранителя (обязательно такого же номинала!!!), он через короткое время вновь выйдет из строя, ни в коем случае нельзя использовать «жучок» или другие типы закороток. Это может привести к воспламенению электропроводки и пожару.
Если под рукой нет исправного предохранителя, можно достать его из другого гнезда, отключив некритическое устройство, например, обогреватель заднего стекла, звуковой сигнал, прикуриватель и др. Допускается превышение номинала предохранителя не более 20%.
Предохранители Honda Accord 7 (2002-2008)
Салон
- Блок предохранителей
- Блок управления дневными ходовыми огнями Control Unit
- Блок управлени комбинированным переключателем
- ’03-’05: Блок управления круиз-контролем
Блок предохранителей в салоне
| № | А | Назначение |
| 1 | 15 | Блок управления дроссельной заслонкой |
| 2 | 15 | Реле катушек зажигания, катушки зажигания |
| 3 | 10 | Реле дневных ходовых огней |
| 4 | 15 | Датчик соотношения воздух/топливо (A/F), вторичные подогреваемые кислородные датчики (HO2S) (3. 0L) |
| 5 | 10 | Аудиосистема, XM ресивер (’04-’07) |
| 20 | Аудиосистема | |
| 6 | 7.5 | Освещение салона, освещение багажного отсека, лампы в дверях, подсветка зеркал в солнцезащитных козырьках, электрический насос системы охлаждения (Hybrid) |
| 7 | 10 | Блок управлени комбинированным переключателем, блок кузовной электроники в двери (MCU), комбинация приборов, блок управления иммобилайзером, блок управления навигацией, дисплей, блок кузовной электроники (MICU) |
| 8 | 20 | Замок крышки багажника, блок кузовной электроники (MICU) |
| 9 | 15 | 2.4L & 3.0L: Передняя розетка, задняя розетка |
| 20 | Hybrid: Передняя розетка | |
| 10 | 7.5 | Датчик определения веса переднего пассажира (’04-’05), система определения занятости сиденья переднего пассажира (OPDS/ODS), блок управления подушками безопасности |
| 11 | 30 | Стеклоочиститель |
| 12 | 10 | Разъем для подключения дополнительного оборудования, задний противотуманный свет |
| 13 | 20 | Электропривод пассажирского сиденья (наклон спинки) |
7. 5 | Задний противотуманный свет | |
| 14 | 20 | Электропривод водительского сиденья (продольное перемещение, регулировка по высоте) |
| 15 | 20 | Подогрев сидений |
| 16 | 20 | Электропривод водительского сиденья (наклон спинки) |
| 17 | 20 | Электропривод водительского сиденья (продольное перемещение) |
| 18 | 15 | 2.4L: Генератор, датчик положения распредвала (CMP) A, блок управления круиз-контролем, датчик электрической нагрузки (ELD), соленоид подушек двигателя, система улавливания паров бензина (EVAP), датчик массового расхода воздуха, вторичный подогреваемый кислородный датчик (HO2S) |
| 15 | 3.0L: Генератор, датчик электрической нагрузки (ELD), соленоид подушек двигателя, система улавливания паров бензина (EVAP), подогреваемый кислородный датчик (HO2S), блок управления двигателем (PCM) | |
| 15 | 2. 0L: Генератор, датчик электрической нагрузки (ELD), вторичный подогреваемый кислородный датчик (HO2S), блок управления круиз-контролем, соленоид подушек двигателя, датчик положения распредвала (CMP) | |
| 15 | Hybrid: ABS/TCS (’05), VSA (’06-’07), блок управления активными подушками двигателя (ACM), реле ACM, датчик соотношения воздух/топливо (A/F), генератор, датчик электрической нагрузки (ELD), соленоид подушек двигателя, дополнительный масляный насос коробки передач (ATFP), система улавливания паров бензина (EVAP), Idle Stop Switch, вторичный подогреваемый кислородный датчик (HO2S), блок управления двигателем (PCM), блок управления силовой установкой (MCM) | |
| 19 | 15 | Блок управления двигателем (ECM/PCM), блок управления иммобилайзером (ресивер), топливный насос, реле блока управления двигателем (PGM-FI) №2 |
| 20 | 7.5 | Омыватель лобового стекла, корректор света фар, задний стеклоочиститель и омыватель, датчик дождя, реле открывания люка, реле закрывания люка |
| 21 | 7. 5 | Лампы заднего хода, блок управлени комбинированным переключателем, блок кузовной электроники в двери (MCU), блок кузовной электроники (MICU), комбинация приборов, блок управления навигацией, Relay Control Module, индикатор отключенной подушки безопасности переднего пассажира (’04-’06), соленоид блокировки селектора (A/T), электроусилитель рулевого управления — EPS (Hybrid), блок управления электроприводом задней двери |
| 22 | 10 | Блок управления подушками безопасности |
| 23 | 7.5 | Реле датчика соотношения воздух/топливо (A/F), блок управления двигателем (ECM/PCM), блок управления вентилятором системы охлаждения двигателя (3.0L) |
| 24 | 20 | Задний левый стеклоподъемник |
| 25 | 20 | Задний правый стеклоподъемник |
| 26 | 20 | Стеклоподъемник переднего пассажира |
| 27 | 20 | Стеклоподъемник водителя |
| 28 | 20 | Люк |
| 29 | 7. 5 | Hybrid: Привод компрессора кондиционера |
| 7.5 | Корректор света фар | |
| 30 | 7.5 | Реле муфты компрессора кондиционера, панель управления отопителем и кондиционером, реле отопителя, реле вентилятора кондиционера, подогрев зеркал, электропривод зеркал, реле вентилятора системы охлаждения, система рециркуляции воздуха, реле подогрева сидений, привод переключения забора воздуха, реле обогревателя заднего стекла, реле отопителя, реле вентилятора системы охлаждения двигателя, блок управления двигателем |
| 31 | — | IG OP 2 |
| 32 | 7.5 | Аудиосистема, реле розеток, блок управления навигацией, дисплей, система активного шумоподавления |
| 33 | — | HAC OP |
| Дополнительные предохранители | ||
| 51 | 7.5 | Hybrid: Стартер, блок управления двигателем (PCM) |
| 52 | 20 | Hybrid: Задняя розетка |
| 53 | 10 | Hybrid: Реле №2 блока управления силовой установкой |
| 54 | 15 | Hybrid: Реле активных подушек двигателя (ACM) |
| Реле | ||
| R1 | Указатели поворота / аварийная сигнализация | |
| R2 | Катушки зажигания | |
| R3 | Блок управления двигателем (реле №1) | |
| R4 | Розетки | |
| R5 | Блок управления двигателем (топливный насос) (реле №2) | |
| R6 | Стеклоподъемники | |
| R7 | Датчик соотношения воздух/топливо (A/F) | |
| R8 | Стартер | |
- Реле дроссельной заслонки
- Реле подогрева сидений
- Hybrid: Реле задней розетки
- Hybrid: Реле активных подушек двигателя (ACM)
- Hybrid: Блок управления электроусилителем рулевого управления (EPS)
2.
4L (’06-’07), 3.0L: Блок управления дроссельной заслонкой - Блок управления двигателем (ECM/PCM) ECM — M/T; PCM — A/T
- Блок управления подушками безопасности
4L (’06-’07), 3.0L: Блок управления дроссельной заслонкойСедан
Купе
- Седан: Реле открытия люка
- Седан: Реле закрытия люка
- Hybrid: Реле блока управления силовой установкой (MCM) (реле №1)
- Hybrid: Реле блока управления силовой установкой (MCM) (реле №2)
- кроме Hybrid: XM ресивер
- Hybrid: Блок управления силовой установкой (MCM)
кроме Hybrid: Блок управления навигацией - Hybrid: Блок управления топливным насосом
- Coupe: Блок управления люком
Моторный отсек
- Блок реле №2
- Блок управления ABS/TCS или VSA
- Блок реле №1
- Блок предохранителей
Блок предохранителей в моторном отсеке
| № | А | Назначение |
| 1 | 10 | Левая фара (ближний свет) |
| 2 | 30 | Обогрев заднего стекла |
| 3 | 10 | Левая фара (дальний свет) |
| 4 | 15 | Габаритный свет, подсветка панели приборов, подсветка салона, освещение перчаточного ящика, освещение номерного знака, подсветка положения селектора |
| 5 | 10 | Правая фара (дальний свет) |
| 6 | 10 | Правая фара (ближний свет) |
| 7 | 7. 5 | Лампы заднего хода |
| 8 | 15 | Датчик положения распредвала (CMP) B, датчик положения коленчатого вала (CKP), блок управления двигателем (ECM/PCM), регулирующий клапан холостого хода (IAC), форсунки, датчик массового расхода воздуха, реле блока управления двигателем (PGM-FI), диагностический разъем (DLC), реле дроссельной заслонки |
| 9 | 20 | Вентилятор кондиционера, реле вентилятора кондиционера |
| 10 | 20 | Противотуманный свет |
| 11 | 20 | 2.4L, 2.0L: Вентилятор системы охлаждения, реле вентилятора системы охлаждения |
| 30 | 3.0L, Hybrid: Вентилятор системы охлаждения, реле вентилятора системы охлаждения | |
| 12 | 7.5 | Муфта компрессора кондиционера, реле муфты компрессора кондиционера |
| 30 | Блок управления омывателями фар | |
| 13 | 20 | Лампы стоп-сигнала, ABS/TCS (’03-’05), система курсовой стабилизации (VSA) (’06-’07), блок управления двигателем (ECM/PCM), дополнительный стоп-сигнал, подсветка замка зажигания, блок кузовной электроники (MICU), звуковой сигнал |
| 14 | 40 | Обогрев заднего стекла, усилитель антенны AM/FM, реле обогрева заднего стекла |
| 15 | 40 | Предохранители (блок предохранителей в салоне): № 5, 6, 7, 8, 9; предохранитель (блок предохранителей в моторном отсеке): № 7 |
| 16 | 15 | Реле указателей поворота и аварийной сигнализации |
| 17 | 30 | ABS/TCS или система курсовой стабилизации (VSA) |
| 18 | 20 | ’03-’05: ABS/TCS |
| 40 | ’06-’07: Система курсовой стабилизации (VSA) | |
| 19 | 40 | Предохранители (блок предохранителей в салоне): № 1, 2, 3, 4 |
| 20 | 40 | Предохранители (блок предохранителей в салоне): № 12, 14, 15, 16, 17 |
| 21 | 40 | Отопитель, реле отопителя |
| 22 | 100 | 2. 0L, 2.4L & 3.0L: Главный предохранитель |
| 120 | Hybrid: Главный предохранитель | |
| 70 | Hybrid: Блок управления электроусилителем рулевого управления (EPS) | |
| 23 | 50 | Замок зажигания |
| 50 | Реле стеклоподъемников. предохранители (блок предохранителей в салоне): № 24, 25, 26, 27, 28 | |
| Реле | ||
| R1 | Вентилятор системы охлаждения двигателя | |
| R2 | Вентилятор кондиционера | |
| R3 | Обогрев заднего стекла | |
| R4 | Муфта компрессора кондиционера | |
| R5 | Отопитель | |
Блок реле в моторном отсеке №1
кроме Hybrid
Hybrid
| № | А | Назначение |
| 36 | 40 | Предохранитель (блок реле №2 в моторном отсеке): № 34, предохранители: 53, 54 |
| 37 | 30 | Дополнительный масляный насос коробки передач (ATFP) |
| Реле | ||
| R1 | Hybrid: Дополнительный масляный насос коробки передач (ATFP) | |
3. 0L (USA): Управление вентилятором | ||
| 3.0L: Дневные ходовые огни | ||
| R2 | 2.4L: Дневные ходовые огни | |
| 3.0L: Управление вентилятором | ||
Блок реле в моторном отсеке №2 (только Hybrid)
| № | А | Назначение |
| 34 | 7.5 | Блок управления силовой установкой (MCM), реле №1 MCM |
| 35 | — | — |
| Реле | ||
| R1 | Управление вентилятором | |
| R2 | Электрический насос охлаждающей жидкости | |
| R3 | Дневные ходовые огни | |
Блок предохранителей и реле Хонда Аккорд 7 (седан, купе, универсал) с двигателем 2.
0л., 2.4л., 3.0л. V6, а также Honda Accord Hybrid (CL7, CL8, CL9, CM4, CM5, CM6, CM7, CM9 ; 2002, 2003, 2004, 2005, 2006, 2007, 2008)
Схема блока предохранителей Honda Accord 7, 2002
23.09.2021
Аккорд 2002 года отличается достаточно ярким экстерьером – японцы окончательно отказались от стиля «биодизайн» и прежние округло-плавные формы уступили место резким, стремительным линиям. Все это положительно сказалось на продажах и помогло сохранить стратегическое значение модели в борьбе Honda за мировой рынок.
В нашем материале мы подробно разберем цепи предохранителей на Хонда Аккорд 7 поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска. Здесь вы можете найти расположение и фотографии блоков предохранителей. Отдельно отметим предохранитель, отвечающий за прикуриватель.
В салоне
Расположение компонентов . 1 — выключатель управления светом, 2 — указатели поворотов, 3 — блок управления комбинированным переключателем, 4 — выключатель аварийной сигнализации, 5 — реле аварийной сигнализации, 6 — реле-прерыватель указателей поворота, 7 — блок предохранителей в салоне.
Местоположение фотографии.
Общая форма.
| Схема (модели с кузовом седан) | ||
|---|---|---|
| № | Расшифровка | А |
| 1 | Блок управления дроссельной заслонкой | 15 |
| 2 | Блок управления силовым агрегатом | 15 |
| Катушки зажигания | ||
| 3 | Реле дневного света (модели KG с дневным светом) | 15 |
| Блок управления мультиплексом | ||
| 4 | Датчик смеси | 10 |
| 5 | Радио (+ В) | 20 |
| 6 | Лампа открытия двери водителя, лампа открытия двери переднего пассажира, лампа освещения багажного отделения, лампа местного освещения, лампа освещения салона (модели с люком), подсветка зеркал (водителя и переднего пассажира) | 10 |
| 7 | БУ комбинированного переключателя, БУ комбинации приборов, БУ иммобилайзера (приемник), БУ дополнительного иммобилайзера, дисплей навигационной системы, БУ навигационной системы, БУ мультиплекса | 10 |
| 8 | Блок управления мультиплексом (+В дверной замок) | 20 |
| 9 | Гнездо для принадлежностей, предохранители прикуривателя | 15 |
| 10 | Блок управления SRS, датчик положения переднего пассажира (модели KQ) | 7,5 |
| 11 | Электродвигатель стеклоочистителя | 30 |
| 12 | Блок управления мультиплекса (противотуманные фары) | 7,5 |
| 13 | Электродвигатель угла наклона спинки сиденья переднего пассажира | 20 |
| 14 | Электродвигатель регулировки сиденья водителя | 20 |
| 15 | Обогреватель сиденья и индикатор | 20 |
| 16 | Электродвигатель регулятора угла наклона спинки сиденья водителя | 20 |
| 17 | Электродвигатель регулировки сиденья переднего пассажира | 20 |
| 18 | Блок системы контроля напряжения питания, генератор, задний лямбда-зонд, блок круиз-контроля, электромагнитный клапан управления пневмоподдержкой, датчик положения распредвала | 15 |
| 19 | Блок управления силовым агрегатом, блок управления иммобилайзером (приемник), блок управления дополнительным иммобилайзером | 15 |
| Бензонасос | ||
| 20 | Насос омывателя ветрового стекла, приводы корректора фар, переключатель корректора фар | 7,5 |
| 21 | Блок управления в комбинации приборов, электромагнитный клапан блокировки рычага селектора, фонари заднего хода, индикатор включения стеклоподъемника, дверь переднего пассажира, блок управления комбинированным переключателем, блок управления усилителем руля, блок управления мультиплексной системой в двери водителя | 7,5 |
| 22 | Электронный блок управления SRS | 10 |
| 23 | Блок управления силовым агрегатом (LAF R) | 7,5 |
| 24 | Электродвигатель стеклоподъемника задней левой двери | 20 |
| 25 | Электродвигатель стеклоподъемника задней правой двери | 20 |
| 26 | Электродвигатель стеклоподъемника двери переднего пассажира | 20 |
| 27 | Электродвигатель стеклоподъемника двери водителя | 20 |
| 28 | Электродвигатель привода люка | 20 |
| 29 | Блок управления корректора фар, электроприводы корректора фар, переключатель подсветки корректора фар | 7,5 |
| 30 | Электропривод зеркал, обогрев зеркал, блок управления кондиционером, выключатель воздухозаборника, реле обогрева сидений | 7,5 |
| Реле обогрева заднего стекла, реле электровентилятора отопителя, | ||
| 31 | № | — |
| 32 | Магнитола (ACC), дисплей навигационной системы, блок управления навигационной системой, гнездо реле для подключения дополнительного оборудования | 7,5 |
| 33 | № | |
| Назначение предохранителей в салоне (универсал) | ||
|---|---|---|
| № | Описание | А |
| 1 | Блок управления дроссельной заслонкой | 15 |
| 2 | Реле катушки зажигания | 15 |
| Катушки зажигания | ||
| 3 | № | — |
| 4 | Датчик смеси | 10 |
| 5 | Радио (+ В) | 20 |
| 6 | Лампа открывания двери водителя, лампа открывания двери переднего пассажира, лампа багажного отделения, лампа местного освещения, лампа освещения салона (модели с люком), подсветка зеркал (водителя и переднего пассажира), подсветка выключателя задней двери | 10 |
| 7 |
| 10 |
| 8 | Блок управления мультиплексом (+В дверной замок) | 20 |
| 9 | Предохранитель прикуривателя Honda Accord 7 | 15 |
| 10 | Электронный блок управления SRS, блок системы определения положения переднего пассажира | 7,5 |
| 11 | Электродвигатель стеклоочистителя | 30 |
| 12 | Разъем для дополнительного оборудования | 10 |
| 13 | Задний противотуманный фонарь | 7,5 |
| 14 | Электродвигатель регулировки сиденья водителя | 20 |
| 15 | Обогреватель сиденья и индикатор | 20 |
| 16 | Электродвигатель регулятора угла наклона спинки сиденья водителя | 20 |
| 17 | Электродвигатель регулировки сиденья переднего пассажира | 20 |
| 18 | Блок системы контроля напряжения питания, генератор, задний лямбда-зонд, блок круиз-контроля, электромагнитный клапан управления пневмоподдержкой, датчик положения распредвала | 15 |
| 19 | Блок управления силовым агрегатом, блок управления иммобилайзером (приемник), блок управления дополнительным иммобилайзером | 15 |
| Бензонасос | ||
| 20 | Электронасос омывателя ветрового стекла, электродвигатели корректора фар, переключатель управления корректором фар, электродвигатель очистителя заднего стекла, реле электродвигателя очистителя заднего стекла, электронасос омывателя заднего стекла, датчик дождя, реле открытия люка, реле закрытия люка | 7,5 |
| 21 |
| 7,5 |
| 22 | Электронный блок управления SRS | 10 |
| 23 | Блок управления силовым агрегатом (LAF R) | 7,5 |
| 24 | Электродвигатель стеклоподъемника задней левой двери | 20 |
| 25 | Электродвигатель стеклоподъемника задней правой двери | 20 |
| 26 | Электродвигатель стеклоподъемника двери переднего пассажира | 20 |
| 27 | Электродвигатель стеклоподъемника двери водителя | 20 |
| 28 | Электродвигатель привода люка | 20 |
| 29 | Блок управления корректора фар, электроприводы корректора фар, выключатель подсветки | 7,5 |
| 30 | Электропривод зеркал, обогрев зеркал, блок управления кондиционером, выключатель воздухозаборника, реле обогрева сидений | 7,5 |
| Реле обогрева заднего стекла, реле электродвигателя вентилятора отопителя, реле вентилятора системы охлаждения, реле вентилятора конденсатора, модуль управления силовым агрегатом (ACC, FANC) | ||
| 31 | № | — |
| 32 | Радио (ACC), дисплей навигационной системы, блок управления навигационной системы | 7,5 |
| Реле для дополнительного разъема | ||
| 33 | № | — |
| Схема реле и разъемов | |
|---|---|
| № | Имя |
| 19 | Реле для дополнительного разъема |
| 20 | Реле датчика смеси |
| 23 | Реле катушки зажигания |
| 21 | Главное реле системы впрыска №1 |
| 24 | Главное реле системы впрыска №2 |
| 25 | Диагностический разъем электрического блока управления |
| 22 | Реле стеклоподъемника |
| 18 | Реле стартера |
| 4 | Реле прерывателя указателей поворота |
| Остальные : жгут проводов | |
В моторном отсеке
Где компоненты.
1 — реле противотуманных фар, 2 — блок доп.предохранителей в моторном отсеке, 3 — блок предохранителей в моторном отсеке, 4 — повторитель указателей поворота, 5 — передний датчик системы автоматического управления светом фар (модели с газоразрядными фарами ), 6 — электроприводы системы автоматического управления светом фар (модели с газоразрядными фарами)/электроприводы регулировки корректора фар (модели без газоразрядных фар), 7 — указатель поворота, 8 — блоки управления газоразрядными фарами лампы, 9- противотуманные фары, 10 — блок-фары.
Фото локации.
Фото — пример исполнения главного блока предохранителей.
| Схема предохранителей двигателя Honda Accord 7 Sedan | ||
|---|---|---|
| № | Расшифровка | А |
| 1 | Левая фара (ближний свет) | 10 |
| 2 | Блок управления реле | 30 |
| 3 | Левая фара (дальний свет) | 10 |
| 4 | Блок управления реле | 15 |
| Задние фонари, подсветка номерного знака, подсветка положения селектора, подсветка пепельницы, подсветка панели управления кондиционером/радио, подсветка прикуривателя, подсветка перчаточного ящика, подсветка аварийной сигнализации, подсветка переключателя корректора фар, подсветка переключателя управления люком, переключатель TCS огни | ||
| 5 | Правая фара (дальний свет) | 10 |
| 6 | Правая фара (ближний свет) | 10 |
| 7 | Блок управления реле | 7,5 |
| 8 | Главное реле впрыска, диагностический разъем (DLC) | 15 |
| 9 | Электродвигатель вентилятора конденсатора | 20 |
| 10 | Противотуманные фары (через реле противотуманных фар) | 20 |
| 11 | Электродвигатель вентилятора охлаждения | 20 |
| 12 | Электромагнитная муфта компрессора | 20 |
| 13 | Модулятор давления и блок управления ABS, стоп-сигналы, блок управления силовым агрегатом, звуковой сигнал, подсветка замка зажигания | 20 |
| Блок управления реле | ||
| 14 | Обогрев заднего стекла, антенный усилитель | 40 |
| 15 | Предохранитель №7 (блок в моторном отсеке), предохранители №5, №6, №7, №8 и №9 (монтажный блок в салоне) | 40 |
| 16 | Выключатель аварийной сигнализации (через реле прерывателя указателей поворота) | 15 |
| 17 | Модулятор давления и блок управления ABS (+B MR) | 30 |
| 18 | с TCS: Модулятор давления и блок управления ABS (+B FSR) | 40 |
| с ABS: Модулятор давления и блок управления ABS (+B FSR) | 20 | |
| 19 | Предохранители №1, №2, №3 и №4 (монтажный блок в салоне) | 40 |
| 20 | Предохранители №12, №13, №14, №15, №16 и №17 (монтажный блок в салоне) | 40 |
| 21 | Двигатель вентилятора отопителя | 40 |
| 22 22 | Аккумуляторная батарея | 100 |
| с системой EPS: Блок управления электроусилителем руля (+ B) | 70 | |
| 23 | Замок зажигания, предохранитель №12 (монтажный блок в салоне) | 50 |
| Модели P/W: Реле стеклоподъемников, предохранители №27 и №28 (монтажный блок салона) | 40 | |
| Схема (кузов универсал) | ||
|---|---|---|
| № | Назначение | А |
| 1 | Левая фара (ближний свет) | 10 |
| 2 | Блок управления реле | 30 |
| 3 | Левая фара (дальний свет) | 10 |
| 4 | Задние фонари, подсветка номерного знака, подсветка положения селектора, подсветка пепельницы, подсветка панели управления кондиционером/радио, подсветка прикуривателя, подсветка перчаточного ящика, лампа аварийной сигнализации, подсветка переключателя корректора фар, подсветка переключателя управления люком, подсветка переключателя VSA, подсветка переключатели обогрева сидений, подсветка панели управления навигацией | 15 |
| Блок управления реле | ||
| 5 | Правая фара (дальний свет) | 10 |
| 6 | Правая фара (ближний свет) | 10 |
| 7 | Блок управления реле | 7,5 |
| 8 | Главное реле системы впрыска №1 | 15 |
| 9 | Электромагнитная муфта компрессора | 20 |
| Двигатель вентилятора конденсатора | ||
| 10 | Противотуманные фары (через реле противотуманных фар) | 20 |
| 11 | Электродвигатель вентилятора охлаждения | 20 |
| 12 | Блок управления омывателем фар | 30 |
| 13 | Выключатель стоп-сигналов, подсветка замка зажигания | 20 |
| Блок управления реле | ||
| 14 | Обогрев заднего стекла | 20 |
| 15 | Предохранитель №7 (блок в моторном отсеке), предохранители №5, №6, №7, №8 и №9 (монтажный блок в салоне) | 40 |
| 16 | Выключатель аварийной сигнализации (через реле прерывателя указателей поворота) | 15 |
| 17 | Модулятор давления и блок управления ABS (+B MR), модулятор давления и блок управления VSA | 30 |
| 18 | Модулятор давления и блок управления ABS (+B FSR), модулятор давления и блок управления VSA | 40 (ВСА) |
| 20 (АБС) | ||
| 19 | Предохранители №1, №2, №3 и №4 (монтажный блок в салоне) | 40 |
| 20 | Электродвигатель регулировки сиденья переднего пассажира | 40 |
| Предохранители №12, №13, №14, №15, №16 и №17 (блок предохранителей в салоне) | ||
| 21 | Двигатель вентилятора отопителя | 40 |
| 22 | Аккумулятор | 100 |
| 23 | Замок зажигания, предохранитель №12 (монтажный блок в салоне) | 50 |
| Модели P/W: Реле стеклоподъемников, предохранители №27 и №28 (монтажный блок салона) | 40 | |
| Назначение реле и разъемов в моторном отсеке | |
|---|---|
| № | Имя |
| 2 | Реле электромагнитной муфты компрессора кондиционера |
| 1 | Реле вентилятора отопителя |
| 15 | Реле вентилятора конденсатора |
| 14 | Реле вентилятора системы охлаждения |
| 3 | Реле обогрева заднего стекла |
| Остальное : жгуты проводов или не используются | |
Сопутствующие материалы
Схема блока предохранителей Хонда Аккорд (2003-2007)
Объявление vertisements
В данной статье мы рассмотрим Honda Accord седьмого поколения, выпускавшегося с 2003 по 2007 год.
Здесь вы найдете схемы36 блока предохранителей 90 Honda Accord 2003, 2004, 2005, 2006 и 2007 , получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей).
См. другие Honda Accord:
Предохранитель прикуривателя (розетка) — это предохранитель № 9 (передние дополнительные розетки) в блоке предохранителей в салоне.
Содержание
Расположение блока предохранителей
Пассажирское отделение
Внутренний блок предохранителей находится в нижней левой части со стороны водителя, за крышкой.
Моторный отсек
Подкапотный блок предохранителей расположен в задней части моторного отсека со стороны водителя.
Схемы блока предохранителей
Объявление vertisements
2003, 2004
Салон
Назначение предохранителей в салоне (2003, 2004)
| № | Ампер. | Защищенные цепи |
|---|---|---|
| 1 | (15 А) | Проводной привод (6-цилиндровые модели) |
| 2 | 15 А | Катушка зажигания |
| 3 | (10 А) | Дневной свет (на моделях для Канады) |
| 4 | 15 А | Нагреватель Laf |
| 5 | 10 А | Радио |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | 10 А | Фонари заднего хода |
| 8 | 20 А | Дверной замок |
| 9 | 15 А | Передние розетки для аксессуаров |
| 10 | 7,5 А | IG OPDS |
| 11 | 30 А | Стеклоочиститель стеклопакета |
| 12 | — | Не используется |
| 13 | (20 А) | Регулировка наклона сиденья пассажира с электроприводом |
| 14 | (20 А) | Регулятор сиденья водителя с электроприводом |
| 15 | (20 А) | Сиденье с подогревом |
| 16 | (20 А) | Регулировка наклона сиденья водителя с электроприводом |
| 17 | (20 А) | Сиденье пассажира с электроприводом |
| 18 | 15 А | IGACG |
| 19 | 15 А | Топливный насос IG |
| 20 | 7,5 А | Стеклопакет |
| 21 | 7,5 А | IG-метр |
| 22 | 10 А | IG SRS |
| 23 | 7,5 А | IGP (ЭБУ PGM-FI) |
| 24 | 20 А | Задний левый стеклоподъемник |
| 25 | 20 А | Задний правый стеклоподъемник |
| 26 | 20 А | Передний правый стеклоподъемник |
| 27 | 20 А | Стеклоподъемник со стороны водителя |
| 28 | (20 А) | Люк |
| 29 | — | Не используется |
| 30 | 7,5 А | IG HAC |
| 31 | — | Не используется |
| 32 | 7,5 А | АСС |
| 33 | 7,5 А | HAC OP |
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2003, 2004)
| № | Ампер. | Защищенные цепи |
|---|---|---|
| 1 | 10 А | Левая фара ближнего света |
| 2 | (30 А) | (Змеевик обогревателя заднего стекла) |
| 3 | 10 A | Фара левая Hi |
| 4 | 15 А | Маленький свет |
| 5 | 10 А | Фара правая Hi |
| 6 | 10 А | Ближний свет правой фары |
| 7 | 7,5 А | Резервный |
| 8 | 15 А | ЭБУ ПЧ |
| 9 | 20 А | Вентилятор конденсатора |
| 10 | — | Не используется |
| 11 | 20 А | Вентилятор охлаждения |
| 11 | 30 А | Вентилятор охлаждения (6-цилиндровые модели) |
| 12 | 7,5 А | МГ. Сцепление |
| 13 | 20 А | Звуковой сигнал, стоп |
| 14 | 40 А | Обогреватель заднего стекла |
| 15 | 40 А | Резервный, ACC |
| 16 | 15 А | Опасность |
| 17 | 30 А | Электродвигатель ABS |
| 17 | 30 А | Двигатель TCS (6-цилиндровые модели) |
| 18 | 20 А | АБС F/S |
| 18 | 40 А | TCS (6-цилиндровые модели) |
| 19 | 40 А | Подогрев сидений |
| 20 | (40 А) | Вентилятор конденсатора |
| 21 | 40 А | Двигатель нагревателя |
| 22 | 100 А | Аккумулятор |
| 22 | — | Не используется |
| 23 | 50 А | + B IG1 Главный |
| 23 | 50 А | Главный стеклоподъемник |
2005
Ad vertisements
Салон
Назначение предохранителей в салоне (2005 г.
)
| № | Ампер. | Защищенные цепи |
|---|---|---|
| 1 | (15 А) | DBW |
| 2 | 15 А | Катушка зажигания |
| 3 | (10 А) | Фары дневного света (на моделях для Канады) |
| 4 | 15 А | Нагреватель Laf |
| 5 | 10 А | Радио |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | 10 А | Фонари заднего хода |
| 8 | 20 А | Дверной замок |
| 9 | 15 А | Передние розетки для аксессуаров |
| 10 | 7,5 A | IG OPDS (система обнаружения присутствия) |
| 11 | 30 А | Стеклоочиститель стеклопакета |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | (20 А) | Сдвижное сиденье водителя с электроприводом |
| 15 | (20 А) | Подогрев сидений |
| 16 | (20 А) | Регулируемое сиденье водителя с электроприводом |
| 17 | — | Не используется |
| 18 | 15 А | IGACG |
| 19 | 15 А | Топливный насос IG |
| 20 | 7,5 A | Стеклопакет |
| 21 | 7,5 А | IG-метр |
| 22 | 10 А | IG SRS |
| 23 | 7,5 А | IGP (ЭБУ PGM-FI) |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 20 А | Стеклоподъемник со стороны пассажира |
| 27 | 20 A | Стеклоподъемник со стороны водителя |
| 28 | (20 А) | Люк |
| 29 | — | Не используется |
| 30 | 7,5 А | IG HAC |
| 31 | — | Не используется |
| 32 | 7,5 А | АСС |
| 33 | — | Не используется |
Моторный отсек
Назначение предохранителей в моторном отсеке (2005 г.
)
| № | Ампер. | Защищенные цепи |
|---|---|---|
| 1 | 10 А | Ближний свет левой фары |
| 2 | (30 А) | (Змеевик обогревателя заднего стекла) |
| 3 | 10 A | Левая фара Дальний свет |
| 4 | 15 А | Маленький свет |
| 5 | 10 A | Правая фара Дальний свет |
| 6 | 10 А | Ближний свет правой фары |
| 7 | 7,5 А | Резервный |
| 8 | 15 А | ЭБУ ПЧ |
| 9 | 20 А | Вентилятор конденсатора |
| 10 | — | Не используется |
| 11 | 20 А | Вентилятор охлаждения |
| 11 | 30 А | Вентилятор охлаждения (6-цилиндровые модели) |
| 12 | 7,5 А | МГ. Сцепление |
| 13 | 20 А | Звуковой сигнал, стоп |
| 14 | 40 А | Обогреватель заднего стекла |
| 15 | 40 А | Резервный, ACC |
| 16 | 15 А | Опасность |
| 17 | 30 А | Электродвигатель ABS |
| 17 | 30 А | Двигатель TCS (6-цилиндровые модели) |
| 18 | 20 А | АБС F/S |
| 18 | 40 А | TCS (6-цилиндровые модели) |
| 19 | 40 А | Опция |
| 20 | (40 А) | Опция |
| 21 | 40 А | Двигатель нагревателя |
| 22 | 100 А | Аккумулятор |
| 22 | — | Не используется |
| 23 | 50 А | +БОЛЬШОЙ1 Главный |
| 23 | 50 А | Главный стеклоподъемник |
2006
Ad vertisements
Салон
Назначение предохранителей в салоне (2006 г.
)
| № | Ампер. | Защищенные цепи |
|---|---|---|
| 1 | (15 А) | Управление по проводам |
| 2 | 15 А | Катушка зажигания |
| 3 | (10 А) | Дневной свет |
| 4 | 15 А | Нагреватель Laf |
| 5 | 10 А | Радио |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | 10 А | Фонари заднего хода |
| 8 | 20 А | Дверной замок |
| 9 | 15 А | Передние розетки для аксессуаров |
| 10 | 7,5 А | IG OPDS |
| 11 | 30 А | Стеклоочиститель стеклопакета |
| 12 | — | Не используется |
| 13 | (20 A) | Регулировка наклона сиденья пассажира с электроприводом (США EX, EX L, LX-V6 и EX-V6; Канада EX-L, SE-V6 и EX-V6) |
| 14 | (20 А) | Регулятор сиденья водителя с электроприводом (США EX, EX L, LX-V6 и EX-V6; канадские EX-L, SE-V6 и EX-V6) |
| 15 | (20 А) | Сиденье с подогревом (США EX, EX L, LX-V6 и EX-V6; Канада EX-L, SE-V6 и EX-V6) |
| 16 | (20 A) | Регулировка наклона сиденья водителя с электроприводом (США EX, EX L, LX-V6 и EX-V6; Канада EX-L, SE-V6 и EX-V6) |
| 17 | (20 A) | Сиденье с электроприводом для пассажира (США EX, EX L, LX-V6 и EX-V6; Канада EX-L, SE-V6 и EX-V6) |
| 18 | 15 А | IGACG |
| 19 | 15 А | Топливный насос IG |
| 20 | 7,5 А | Стеклопакет |
| 21 | 7,5 А | IG-метр |
| 22 | 10 А | IG SRS |
| 23 | 7,5 А | IGP (ЭБУ PGM-FI) |
| 24 | 20 A | Задний левый стеклоподъемник |
| 25 | 20 А | Задний правый стеклоподъемник |
| 26 | 20 А | Передний правый стеклоподъемник |
| 27 | 20 А | Стеклоподъемник со стороны водителя |
| 28 | (20 А) | Люк (США EX, EX-L, LX-V6 и EX-V6; Канада SE, EX-L, SE-V6 и EX-V6) |
| 29 | — | Не используется |
| 30 | 7,5 А | IG HAC |
| 31 | — | Не используется |
| 32 | 7,5 А | АСС |
| 33 | 7,5 А | HAC OP |
Объявление vertisements
Моторный отсек
Назначение предохранителей в моторном отсеке (2006 г.
)
| № | Ампер. | Защищенные цепи |
|---|---|---|
| 1 | 10 А | Фара левая ближняя |
| 2 | (30A) | (Змеевик обогревателя заднего стекла) (США EX, EX-L LX-V6 и EX-V6; Канада SE, EX-L, SE-V6 и EX-V6) |
| 3 | 10 A | Фара левая Hi |
| 4 | 15 А | Маленький свет |
| 5 | 10 А | Фара правая Hi |
| 6 | 10 А | Правая фара ближнего света |
| 7 | 7,5 А | Резервный |
| 8 | 15 А | ЭБУ ПЧ |
| 9 | 20 А | Вентилятор конденсатора |
| 10 | — | Не используется |
| 11 | 20 A | Вентилятор охлаждения (США VP, LX, SE, EX и EX-L; канадские DX-G, SE и EX-L) |
| 11 | 30 А | Вентилятор охлаждения (LX-V6 и EX-V6 для США; SE-V6 и EX-V6 для Канады) |
| 12 | 7,5 А | МГ. Сцепление |
| 13 | 20 А | Звуковой сигнал, стоп |
| 14 | 40 А | Обогреватель заднего стекла |
| 15 | 40 А | Резервный, ACC |
| 16 | 15 А | Опасность |
| 17 | 30 A | Электродвигатель ABS (США VP, LX, SE, EX и EX-L; канадские DX-G, SE и EX-L) |
| 17 | 30 А | Электродвигатель VSA (США LX-V6 и EX-V6; Канада SE-V6 и EX-V6) |
| 18 | 20 A | ABS F/S (США VP, LX, SE, EX и EX-L; канадские DX-G, SE и EX-L) |
| 18 | 40 А | Электродвигатель VSA (США LX-V6 и EX-V6; Канада SE-V6 и EX-V6) |
| 19 | 40 А | Сиденье водителя с электроприводом |
| 20 | 40 А | Пассажирское сиденье с электроприводом (кроме канадского DX-G) |
| 21 | 40 А | Двигатель нагревателя |
| 22 | 100 А | Аккумулятор |
| 22 | — | Не используется |
| 23 | 50 А | + B IG1 Главный |
| 23 | 50 А | Главный стеклоподъемник |
2007
Объявление vertisements
Салон
Назначение предохранителей в салоне (2007 г.
)
| № | Ампер. | Защищенные цепи |
|---|---|---|
| 1 | (15 А) | Электропривод |
| 2 | 15 А | Катушка зажигания |
| 3 | (10 А) | Дневной свет |
| 4 | 15 А | Нагреватель Laf |
| 5 | 10 А | Радио |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | 10 А | Фонари заднего хода |
| 8 | (20 А) | Дверной замок |
| 9 | 15 А | Передние розетки для аксессуаров |
| 10 | 7,5 А | OPDS |
| 11 | 30 А | Стеклоочиститель |
| 12 | — | Не используется |
| 13 | (20 A) | Регулировка наклона сиденья пассажира с электроприводом (модели US EX, EX-L и V6; модели SE, EX-L и V6 для Канады) |
| 14 | (20 А) | Регулятор сиденья водителя с электроприводом (модели EX, EX-L и V6 для США; модели SE, EX-L и V6 для Канады) |
| 15 | (20 А) | Сиденье с подогревом (модели US EX, EX-L и V6; модели SE, EX-L и V6 для Канады) |
| 16 | (20 A) | Регулировка наклона сиденья водителя с электроприводом (модели EX, EX-L и V6 для США; модели SE, EX-L и V6 для Канады) |
| 17 | (20 A) | Направляющая сиденья пассажира с электроприводом (модели EX, EX-L и V6 для США; модели SE, EX-L и V6 для Канады) |
| 18 | 15 А | ACG |
| 19 | 15 А | Топливный насос |
| 20 | 7,5 А | Шайба |
| 21 | 7,5 А | Счетчик |
| 22 | 10 А | SRS |
| 23 | 7,5 А | IGP |
| 24 | (20 А) | Задний левый стеклоподъемник |
| 25 | (20 А) | Задний правый стеклоподъемник |
| 26 | 20 А | Стеклоподъемник со стороны пассажира |
| 27 | 20 A | Стеклоподъемник со стороны водителя |
| 28 | (20 А) | Люк (модели US EX, EX-L и V6; модели SE, EX-L и V6 для Канады) |
| 29 | — | Не используется |
| 30 | 7,5 А | IGA/C |
| 31 | — | Не используется |
| 32 | 7,5 А | АСС |
| 33 | — | Не используется |
Объявление vertisements
Моторный отсек
Назначение предохранителей в моторном отсеке (2007 г.
)
| № | Ампер. | Защищенные цепи |
|---|---|---|
| 1 | 10 А | Левая фара ближнего света |
| 2 | (30A) | (змеевик обогревателя заднего стекла) (модели EX, EX-L и V6 для США, модели SE, EX-L и V6 для Канады) |
| 3 | 10 A | Фара левая Hi |
| 4 | 15 А | Маленький свет |
| 5 | 10 А | Фара правая Hi |
| 6 | 10 А | Ближний свет правой фары |
| 7 | 7,5 А | Резервный |
| 8 | 15 А | ЭБУ ПЧ |
| 9 | 20 А | Вентилятор конденсатора |
| 10 | — | Не используется |
| 11 | 20 А | Вентилятор охлаждения (модели с 4 цилиндрами) |
| 11 | 30 А | Вентилятор охлаждения (модели V6) |
| 12 | 7,5 А | МГ. Сцепление |
| 13 | 20 А | Звуковой сигнал, стоп |
| 14 | 40 А | Обогреватель заднего стекла |
| 15 | 40 А | Резервный, ACC |
| 16 | 15 А | Опасность |
| 17 | 30 А | Двигатель ABS (4-цилиндровые модели) |
| 17 | 30 А | Двигатель VS A (модели V6) |
| 18 | 20 А | ABS F/S (4-цилиндровые модели) |
| 18 | 40 А | VSA (модели V6) |
| 19 | 40 А | Сиденье водителя с электроприводом |
| 20 | 40 A | Пассажирское сиденье с электроприводом (модели EX, EX-L и V6 для США, модели SE, EX-L и V6 для Канады) |
| 21 | 40 А | Двигатель нагревателя |
| 22 | 100 А | Аккумулятор |
| 22 | — | Не используется |
| 23 | 50 А | + B IG1 Главный |
| 23 | 50 А | Главный стеклоподъемник |
Схема блока предохранителей Хонда Аккорд 7 и реле с назначением и расположением
ХондаКомментарии: 0 Хонда Аккорд 7 го поколения выпускались в 2002, 2003, 2007 и 2005, 2004, 2004, 2004 2008 года с бензиновыми двигателями 2.
0 2.4 и дизелем 2.2 л. В этом материале вы найдете описание предохранителей и реле Хонда Аккорд 7 со схемами блоков предохранителей и их расположением. Выберите предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от показанного и зависит от года выпуска, уровня комплектации и региона поставки. Сверяйте информацию со своими схемами на обложке блоков.
Содержание
- 1 Пассажирское отделение
- 1.1 Расположение
- 1,2 РЕЖИНСКА0414
- 2.3 Relay box №1
- 2.4 Fuse and relay box
Passenger compartment
Location
Layout
Assignment
- Fuse and relay box
- Daytime running lights Control Unit
- Combination switch блок управления
- ’03-’05: Блок круиз-контроля
Блок предохранителей и реле
В салоне Аккорд 7 основной блок с предохранителями и реле расположен под панелью приборов, в нижней части стойки за защитное покрытие.
An example of a circuit from the box cover
Diagram
Designation
| 1 | 15A Throttle control unit | |||
| 2 | 15A Ignition coil relay, ignition coils | |||
| 3 | 10A Реле дневных ходовых огней | |||
| 4 | 15A Датчик соотношения воздух/топливо (A/F), вторичные подогреваемые кислородные датчики (HO2S) (3,0 л) | |||
| 5 | 10A Аудиосистема, ресивер XM (’04-’07) | |||
| 20A Аудиосистема | ||||
| 6 | 7,5A Освещение салона, зеркало багажного отделения, электрическое освещение дверей, освещение дверей, солнцезащитный козырек насос (гибрид) | |||
| 7 | 10A Блок управления комбинированным переключателем, блок электроники кузова (MCU), комбинация приборов, блок управления иммобилайзером, блок управления навигацией, дисплей, блок электроники кузова (MICU) | |||
| 8 | . | |||
| 10 | 7.5A Front Passenger Weight Sensor (’04-’05), Front Passenger Seat Occupied Detection System (OPDS/ODS), Airbag Control Module | |||
| 11 | 30A Wiper | |||
| 12 | 10A Аксессуарный сокет, задний туман | |||
| 13 | 20A сиденье пассажира (наклон залодки). , Регулировка высоты) | |||
| 15 | 20A отопление сидений | |||
| 16 | 20A сиденье водителя водителя (наклон спинкой) | |||
| 17 | 20A SATE SATE SITE SITE SITE DALITINILINILINILINILINILINILINILINILINILINILINILINILINING | 17 | 20A SITE SITE SITE SITE).0032 | |
| 18 | 15A 2,4 л: Генератор, датчик положения распределительного вала (CMP) A, модуль круиз-контроля, датчик электрической нагрузки (ELD), соленоид подвески двигателя, система EVAP, датчик массового расхода воздуха, вторичный подогреваемый датчик кислорода (HO2S) ) ) ) ) | |||
15A 3. 0L: Генератор, датчик электрической нагрузки (ELD), соленоид подвески двигателя, система EVAP, датчик кислорода с подогревом (HO2S), блок управления двигателем (PCM) | ||||
| 15A 2.0L: Генератор, электрическая часть Датчик нагрузки (ELD), вторичный подогреваемый кислородный датчик (HO2S), модуль круиз-контроля, соленоид подушки двигателя, датчик положения распределительного вала (CMP) | ||||
| 15A Гибрид: ABS/TCS (’05), VSA (’06-’07), блок управления активной опорой двигателя (ACM), реле ACM, датчик соотношения воздух/топливо (A/F), генератор, электрооборудование Датчик нагрузки (ELD), соленоид подвески двигателя, вспомогательный масляный насос коробки передач (ATFP), система выпуска паров бензина (EVAP), переключатель холостого хода, вторичный кислородный датчик с подогревом (HO2S), модуль управления двигателем (PCM), модуль управления силовым агрегатом ( MCM) | ||||
| 19 | 15A Блок управления двигателем (ECM/PCM), блок управления иммобилайзером (приемник), топливный насос, реле блока управления двигателем (PGM-FI) № 2 | |||
| 20 | 7,5 А Омыватель ветрового стекла, корректор фар, задний стеклоочиститель и омыватель, датчик дождя, реле открытия люка, реле закрытия люка Блок электроники (MCU), блок электроники кузова (MICU), комбинация приборов, блок управления навигацией, модуль управления реле, индикатор отключения подушки безопасности переднего пассажира (’04-‘ 06), соленоид блокировки переключения передач (A/T), электроусилитель рулевого управления – EPS (гибрид), блок управления дверями с электроприводом | |||
| 22 | 10A Блок управления подушками безопасности | |||
| 23 | 7,5A Реле датчика соотношения воздух/топливо (A/F), блок управления двигателем (ECM/PCM), блок управления вентилятором системы охлаждения двигателя (3,0 л) | |||
| 24 | 20a Задняя левая силовая окно | |||
| 25 | 20A заднее правое окно «Право питания | |||
| 26 | 20A». 0032 | |||
| 28 | 20A Хэтч | |||
| 29 | 7.5A Гибрид: кондиционер | 7.5A. панель управления кондиционером, реле отопителя, реле вентилятора кондиционера, подогрев зеркал, электропривод зеркал, реле вентилятора охлаждения, система рециркуляции воздуха, реле обогрева сидений, привод переключателя воздухозаборника, реле обогревателя заднего стекла, реле отопителя, реле вентилятора охлаждения двигателя, двигатель блок управления | ||
| 31 | IG OP 2 | |||
| 32 | 7.5A Audio system, socket relay, navigation control unit, display, active noise reduction system | |||
| 33 | HAC OP | |||
| 51 | 7,5 А, гибрид: стартер, модуль управления двигателем (PCM) | |||
| 52 | 20 А, гибрид: выход сзади0024 | 54 | 15A Гибрид: Активное крепление двигателя (ACM) Реле | |
| R4 | СОКЕТЫ | |||
| R5 | Блок управления двигателем (топливный насос) (RELay #2) | 55555555555555555555555555555555555555555559. 0032 | Power Windows | |
| R7 | Датчик соотношения воздуха/топлива (A/F) | |||
| R8 | стартер |
.
Дополнительные элементы
Layout
Распределение
- Реле дроссельной заслонки
- РЕВЕРТИРОВАНИЕ Сиденья.0414
- Гибрид: блок управления электроусилителем рулевого управления (EPS)
2,4 л (’06–’07), 3,0 л: блок управления дроссельной заслонкой- Модуль управления двигателем (ECM/PCM) ECM — M/T; PCM-A/T
- Блок управления подушкой безопасности
Диаграмма
Назначение
- Седан: Reloe Relay
- Sedan: Sunrof Relay
- Sedan: Sunrof Relay
- : Senrof Relay
- : Sunrof Relay
- : Sunrof Relay
- : 1)
- Гибрид: Реле модуля управления силовым агрегатом (MCM) (реле №2)
- , за исключением гибрида: XM -приемник
- Гибрид: модуль управления силовой обработкой (MCM)
, за исключением гибрида: блок управления навигацией- Гибрид: Блок управления топливным насосом
Compartment
414Engine Compartment
414Engine Compartment
414414414.Блок реле №2 Блок управления ABS/TCS или VSA Блок реле №1 Блок предохранителей и реле Блок реле №2
Этот блок доступен только на гибридных моделях.
Diagram
Assignment
34 7.5A Powertrain Control Module (MCM), relay #1 MCM 35 – Relay R1 Управление вентилятором R2 Электрический насос охлаждающей жидко0037 Обозначение
36 40A Предохранитель (Relay Box #2 в моторном отделении): #34, предохранители: 53, 54 . 30332 Реле R1 Гибрид: вспомогательный масляный насос трансмиссии (ATFP) 3,0L (USA): FAN CONTROL 3. 3.0L: Daymime 3.0L (USA).R2 2.4L: Daytime running lights 3.0L: Fan control Fuse and relay box
Photo example
An example of a circuit from the block cover
Diagram
Распределение
1 10A левый фар (низкий бал) 2 30A Нагретый задний окно 3 10A.0032 4 15A Габаритный свет, освещение панели приборов, внутреннее освещение, освещение перчаточного ящика, освещение номерного знака, освещение положения рычага селектора 2 6 5 10A Правая фара (дальний свет) 7 10A Правая фара (ближний свет) 7 7,5A Фонари заднего хода 8 15A Датчик положения распредвала (CMP) B, датчик положения коленчатого вала , клапан управления холостым ходом (IAC), форсунки, датчик массового расхода воздуха, реле модуля управления двигателем (PGM-FI), диагностический разъем (DLC), реле дроссельной заслонки 20A A/C вентилятор A/C Relay 10 20A FOG Light 110032 20A 2,4L, 2. 20A 2.4L, 2.0L: COOL COURTING . 30A 3,0 л, гибрид: охлаждающий вентилятор, реле охлаждающего вентилятора 12 7,5A A/C Compressor Cumpressor Compressor Compressor Relay 30A Управляющий вариант. 20A Стоп-сигналы, ABS/TCS (’03-’05), система курсовой устойчивости (VSA) (’06-’07), модуль управления двигателем (ECM/PCM), дополнительный стоп-сигнал, лампа выключателя зажигания, блок электроники кузова ( МОИТ), рожок 14 40A Обогрев заднего стекла, усилитель антенны AM/FM, реле обогрева заднего стекла 15 40A Предохранители (внутренний блок предохранителей): № 5, 6, 7, 8, 9; Предохранитель (Box Fuse Socartment): № 7 16 . ’03-’05: ABS/TCS 40A ’06-’07: Система курсовой устойчивости (VSA) 19 40A Предохранители (внутренний блок предохранителей): № 1, 2, 3, 4 20 40A Предохранители (внутренний блок предохранителей): № 7 12, 11, 14, 1 21 40A Heater, heater relay 22 100A 2.
0L: Daymime
0L: COURE
