Схема подключения доводчика стекол: Перевірка браузера, будь ласка, зачекайте…

Как подключить автоматический доводчик стеклоподъемников на 2 стекла к центральному замку автомобиля, стоит ли покупать автодоводчик окон авто, его схема и установка модуля управления своими руками

Всем привет.

В сегодняшнем обзоре речь пойдет об универсальном блоке доводчика стекол, приобретенном мною на eBay, и о его установке на автомобиль Toyota Camry SV40.

Не могу сказать, что эта функция очень необходима и я изначально планировал заниматься установкой подобного блока. Но как-то раз, в погожий летний день все изменилось. Возясь под капотом, я оставил автомобиль с открытыми окнами, чтобы салон не нагревался, так как на улице было жарко. Дело шло к дождю, но мне казалось, что начнется он не очень скоро и я успею все закончить. Как оказалось, я был не прав. С первыми каплями я начал собирать инструмент и устанавливать снятые детали обратно. К тому времени как я с этим покончил, дождь шел уже весьма приличный. А окна так и остались открытыми. Решил закрыть их с ключа. Увидев, что стекло в водительской двери пришло в движение и закрылось, я как-то по наивности своей, решил, что и остальные стекла закрылись. В общем, не обратив на них должного внимания, ушел вглубь гаража раскладывать ключи, да отвертки. Как вы понимаете, после того, как дождь закончился меня ждала удручающая картина. Через окна, которые остались открытыми, в салон натекла масса воды. Пришлось потратить достаточно много времени на то, чтобы все вытереть. Так я узнал, что доводчик в Camry есть только на водительской двери и понял, что надо что-то делать. Возможных вариантов было не так уж и много, а самым оптимальным являлась покупка блока управления стеклоподъемниками.

Такие блоки бывают 2 видов: универсальные и под конкретный автомобиль. Отличаются они только проводкой и стоимостью: последние стоят раза в 3-4 дороже. Так что мой выбор пал на универсальный блок.Посылка заставила себя подождать. Заказывал я ее в начале августа, а пришла она в середине октября.

К сожалению, полноценного трека на нее не было, так что узнать где она пропадала не представляется возможным. Зато известно, что по территории Китая двигалась она достаточно шустро. Ознакомиться с этой информацией можнотут. Но как бы то ни было, она благополучно добралась до меня.

Блок поставляется в оригинальной заводской упаковке, который представляет собой картонную коробку с красочной полиграфией.

На одной из боковых граней перечислены основные характеристики находящегося внутри устройства, а так же имеется отметка на сколько стекол он рассчитан.

Внутри коробки находились: собственно, сам блок, необходимые для подключения провода, кусочек двухстороннего скотча и небольшая черно-белая инструкция.

Сам блок выглядит довольно симпатично и аккуратно. На одной из его сторон даже наклейка с датой изготовления имеется, которая лепится для того, чтобы было известно с какого момента отсчитывать гарантийный срок 🙂

Жгут комплектных проводов подключается в расположенный на тыльной стороне блока разъем, так что тут проблем с подключением быть не может 🙂


Половинки корпуса соединены при помощи двух винтов, так что добраться до внутренностей блока можно без особых проблем. Хотя там ничего особо интересного и нет:

Основным элементом тут являются 4 реле, отвечающих за подачу импульса на тот или иной провод. Плата с односторонним расположением элементов. На обратной стороне ничего кроме дорожек нет.

Ничего криминального в качестве пайки и используемых элементов обнаружено не было. Если не считать кусочек припоя, прилепившегося к одному из реле 🙂

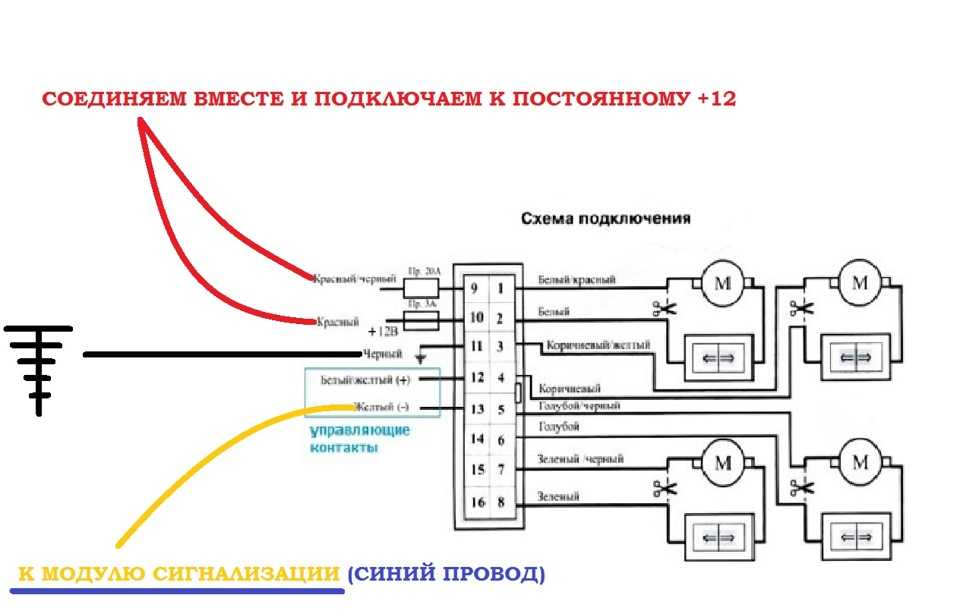

Самое интересное, что есть в инструкции — схема подключения.

В принципе, больше ничего интересного в том, что находилось в коробочке нет, а значит можно переходить к установке блока в автомобиль.

За другие автомобили не скажу, но в Camry все необходимые для подключения провода имеются под обшивкой водительской двери. Если честно, то изначально я думал, что придется тянуть туда как минимум постоянный плюс, но все обошлось. Так что начинаем со снятия обшивки. Благо, для этого надо всего лишь выкрутить два винта и отщелкнуть несколько пластиковых клипс.

Далее нам необходим жгут проводов, идущих в блок управления стеклоподъемниками. Вот этот блок:

Как видно на фото, грязи на нем очень много. Так что стоило сюда залезть хотя бы ради того, чтобы ее вычистить.

А сейчас самое интересное — провода. Из полученного блока выходит 16 проводов. 8 из них «силовые» и отвечают за подачу питания на сам блок. Еще 8 подключаются к поводам, идущим от кнопок штатного блока к моторчикам стеклоподъемников. И все бы ничего, если бы не одна проблема — стеклоподъемник водительской двери. Из-за того, что управление на него подается посредством кнопки «Auto», устроен он те как, как все остальные. Этот моторчик оборудован своими собственными «мозгами» и управляется не через подачу «плюса». К нему подходит пара силовых и несколько управляющих проводов. В общем, из-за этого с первого раза установить доводчик у меня не получилось 🙁 При подключении реле срабатывали не так, как надо и предохранитель, расположенный на проводе постоянного плюса периодически перегорал.

На фото ниже: слева толстые провода — провода, отвечающие за подачу питания на задние и переднее пассажирское окно. С ними никаких проблем нет — режем пополам и подключаем согласно схемы из инструкции. По центру тонкие — управляющие провода водительского стеклоподъемника, справа толстые — силовые провода.

Для того, чтобы заработал доводчик водительской двери пришлось выпаять реле из блока и впаять его между между контроллером и блоком на двери.

Повторная установка блока осуществлялась в условиях, близких к спартанским: холод, ветер, дождь. Поэтому фотографии было делать некогда, зато после завершения трудов смог сделать небольшое видео, демонстрирующее работу блока:

Как видно, теперь все работает как и должно. Стекла подымаются поочередно. У меня сперва передние, потом задние. Но эту очередность можно без особых изменить, подключив провода не так, как они изображены в схеме.

После того, как я закончил установку и пришел домой, меня посетила очередная идея. Теоретически, можно было не заморачиваться и не выпаивать реле. Можно было оставить заводской дожим водительского стекла, а остальные три заставить работать через заказанный блок. Есть у меня товарищ с такой же машиной — по весне попробуем реализовать эту схему на его авто, а то сейчас уже слишком холодно для того, чтобы что-то делать на улице (если присмотреться, то на видео видно, что у нас уже и снег летает)…

Как итог, могу сказать, что покупкой я остался доволен. Блок отлично выполняет свои функции, стоит недорого, да и ставится довольно просто (особенно, если нет кнопки «авто» на штатном стеклоподъемнике). И еще он универсален, а значит подойдет для любого автомобиля, оснащенного электроприводом стеклоподъемников. Переплачивать $20-30 за точно такой же блок, но с уже разведенной проводкой под определенную марку смысла не вижу 🙂

На этом все.

Спасибо за внимание и потраченное время.

Установка доводчика стекол МАКС-2 на ВАЗ-2110. Фотоотчет | Стеклоподъем.РФ

Представляем Вашему вниманию иллючтирированный отчет об установке доводчика стеклоподъемниками МАКС-2 на ВАЗ-2110.
Его подготовил и прислал нам наш покупатель — Авдонин Владимир Валерьевич из г. Сердобск (Пензенская область), в рамках участия в нашей акции.



Здравствуйте! В данной статье будет рассказан подробный этап установки доводчика стекол Макс-2 на автомобиль ВАЗ-2110.
Сразу хочу уточнить несколько моментов. На моем автомобиле установлена панель от Приоры, но проводка вся осталась прежней. Так что отличие будет только в пластике. Поделюсь своим мнением, почему решил заказать и устанавливать доводчик стекол именно Макс-2.

Во-первых: Адекватная цена по сравнению с другими доводчиками стекол.
Во-вторых: Функция памяти. То есть, из какого состояния доводчик закрыл стекла, в такое состояние он их откроет.

Очень удобно, повернул ключ зажигания и стекла открылись в прежнее положение.
В третьих: Простота установки. Не надо делать много скруток в проводке, подключил штекера и на этом 1 этап по установке уже готов.

Я думаю, преимущества очевидны, теперь перейдем к установке на автомобиль Ваз-2110.

Берем отвертку и начинаем аккуратно вынимать блок стеклоподъемников.

Теперь берем в руки блок доводчика и видим, что необходимо подключить штекера из блока стеклоподъемника в блок доводчика. Нажимаем на пластиковый фиксатор штекера стеклоподъемника, чтобы  вынуть его из разъема.

Дальше необходимо подключить штекера из доводчика стекол в блок управления стеклоподъемником.

Теперь необходимо установить перемычку в монтажный блок. Это необходимо чтобы стекла закрывались без зажигания. У меня уже стояла эта перемычка с самого начала.

Чтобы провода негде не перетерлись со временем их необходимо уложить в пластиковую гофру. Но это по желанию можно этого и не делать.

Следующим этапом необходимо заизолировать Черный и Зеленый провод. Я всегда изолирую термоусадкой. Данные провода нам не понадобятся. И убрал я их в пластиковую гофру.

Дальше нам нужно подключить Желтый провод к активатору двери. И найти провод у активатора, на который во время постановки на охрану подается + (плюс). Я подключил к проводу от блока сигнализации который идет на активатор водительской двери. Чтобы не разбирать водительскую дверь. И еще чтобы не разрезать провода я использую пластиковые проколы стоят недорого всего 2 рубля. Желтый провод от доводчика придется удлинять, так как производитель сделал его коротким.

Теперь необходимо подключить Красный провод к + (плюс) который идет от зажигания. Его можно взять, например, от бортового компьютера.

Блок доводчика установил на двухсторонний скотч, рядом с рычагом переключения передач.

Устанавливаем блок управления стеклоподъемниками на место и на этом установка закончена.



Мы благодарим Владимира Валерьевича за подготовленный отчет, а также перечислим обещанный приз на счет мобильного телефона.
