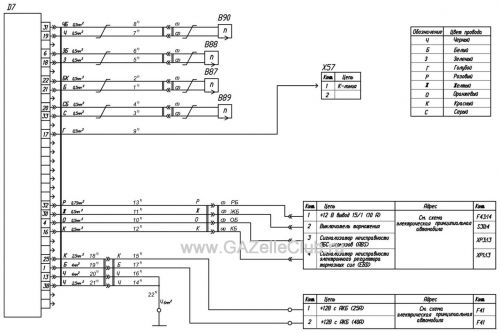

Схема абс: Схема антиблокировочной системы тормозов ABS

АБС: Для чего она нужна

Известно: если при экстренном торможении “в пол” передние колеса блокируются, то автомобиль становится неуправляемым. Крутить руль в этом случае совершенно бесполезно. Опытный водитель тормозит прерывисто, давая колесам провернуться, что позволяет вырулить в нужную сторону и, может быть, объехать неожиданно возникшее препятствие. Но у многих ли из нас хватит самообладания хоть на миг ослабить нажим на педаль тормоза, когда машина с визгом летит, быть может, в свой последний путь?

То, что сложно для человека, под силу бесстрастной электронике.

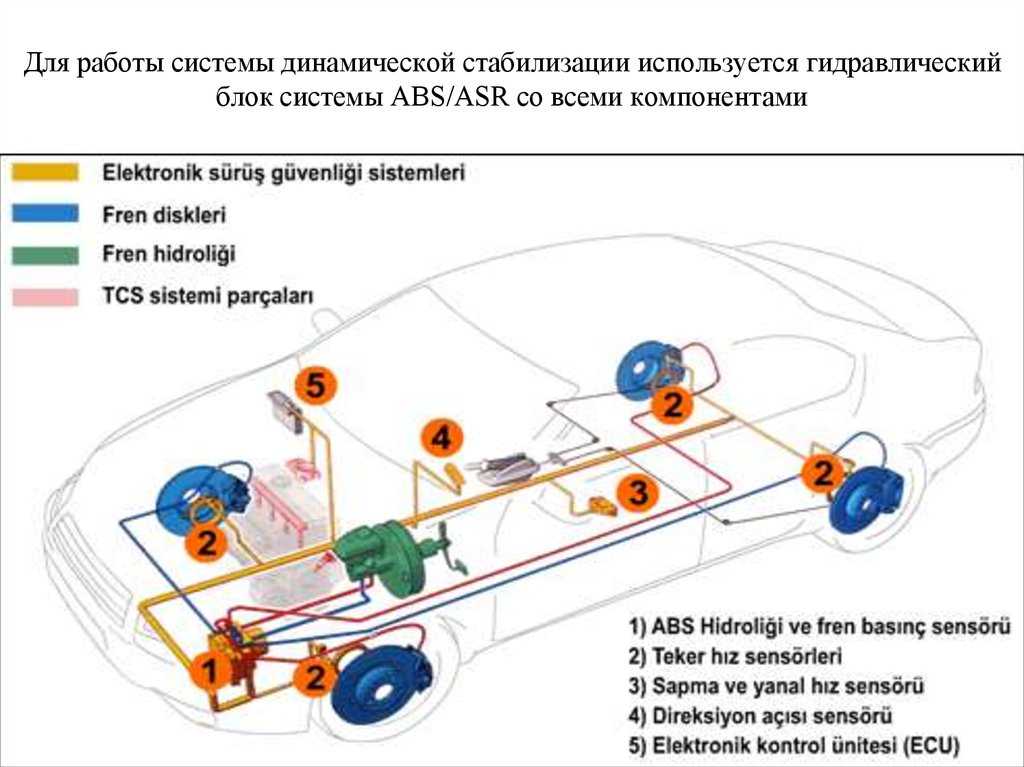

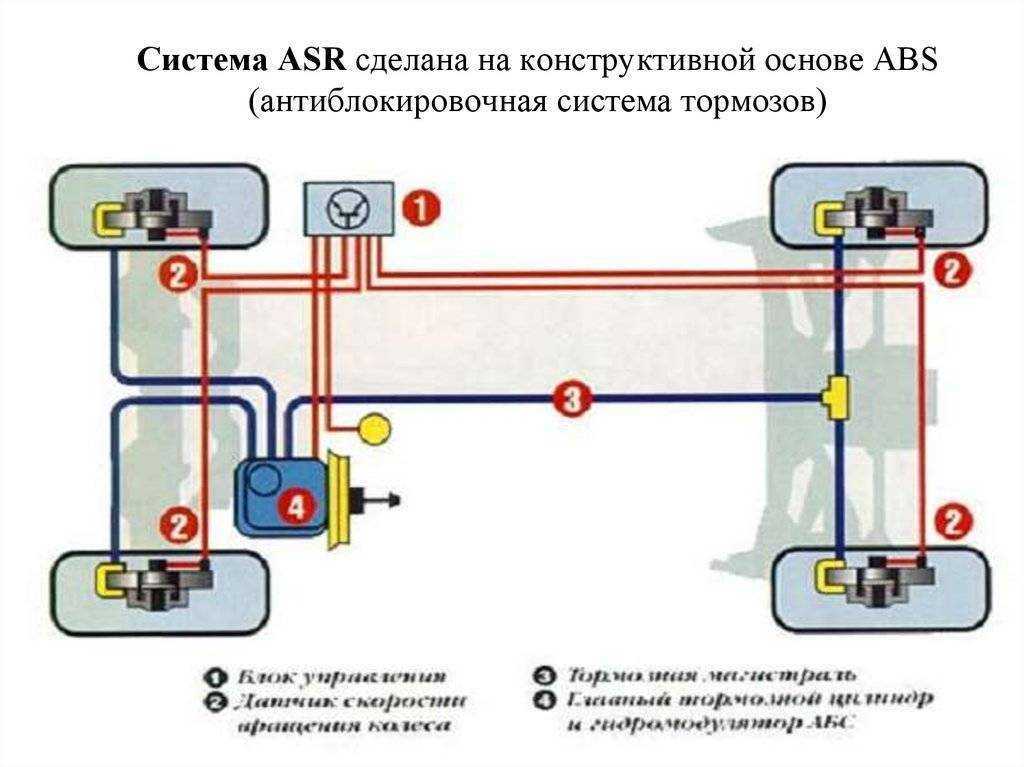

АБС: КАК ОНА УСТРОЕНА

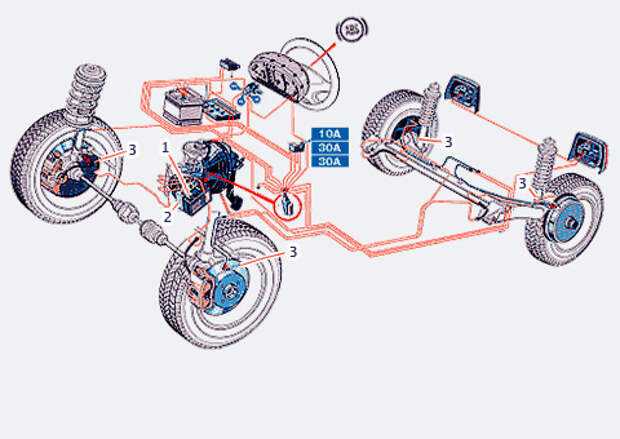

На рис. 1 приведена функциональная схема типичной АБС. Сразу обратим внимание на электронасос 1 и аккумулятор давления 2: эти узлы необходимы, чтобы умная электроника смогла управлять тормозным усилием независимо от реакции водителя (напомним – в аварийной ситуации он, как правило, просто давит на педаль “до упора”). Кроме того, электронному блоку управления 3 (ЭБУ) надо ”знать”, вращаются ли в данный момент колеса и с какой скоростью. Эту информацию выдают датчики 4, контролирующие каждое колесо. Ведь может возникнуть ситуация, когда скользкое дорожное покрытие под одним из колес провоцирует его раннее блокирование. Тогда ЭБУ по сигналу от этого колеса выдает команду ослабить тормозное усилие, предотвращая занос и разворот автомобиля. Правда, при этом тормозной путь будет таким, как если бы все колеса оказались на скользкой дороге.

Последний из узлов АБС – блок электромагнитных клапанов 5, которые, собственно, и управляют давлением жидкости. В каждом из контуров тормозной системы предусмотрено два клапана – впускной, который открывает путь жидкости из аккумулятора давления к рабочему цилиндру, когда надо увеличить тормозное усилие, и выпускной, позволяющий жидкости уйти обратно в бачок, когда давление надо ослабить. Эти клапаны при исправной АБС либо открываются поочередно, либо закрыты, если давление в контуре должно сохраняться неизменным. Наконец, важно знать, что в обесточенном состоянии впускные клапаны открыты, а выпускные – закрыты. Это позволяет при отказе АБС просто отключить ее (например, вынув предохранитель F54 (рис. 2) или сняв разъем с ЭБУ) и тормозить, как на обычном автомобиле.

АБС: В здравии и в болезни

Принципиальная схема соединений АБС фирмы Teves, установленной, в частности, на автомобилях “Фольксваген-Пассат” 1990 года выпуска в качестве дополнительного оборудования, приведена на рис. 2. Как видите, она не слишком сложна. И тем не менее стоит сделать несколько важных замечаний для тех, кто отважится на самостоятельный ремонт АБС.

1. Прежде чем снять аккумуляторную батарею и проводить сварочные работы на автомобиле, обязательно отсоедините штепсельный разъем от ЭБУ АБС при выключенном зажигании. Этот блок в “Пассате” расположен под подушкой заднего сиденья.

2. При проведении окрасочных работ ЭБУ не должен подвергаться воздействию температуры 85°С более двух часов.

3. Перед любыми работами с тормозной системой разрядите аккумулятор давления, нажав не менее 20 раз на педаль тормоза при выключенном зажигании, иначе в системе сохранится давление около 180 атм.

4. Будьте осторожны, включая зажигание при разгерметизированной гидросистеме, так как в этом случае заработает насос тормозной жидкости.

Теперь приступим к проверке узлов АБС. Для работников сервисных центров выпускают считывающие устройства, позволяющие снять информацию с системы самодиагностики. Вещь дорогая и практически недоступная автолюбителю. Мы же обойдемся обычным радиолюбительским тестером, которым измеряют напряжение и сопротивление в электрических цепях. Подсоединять выводы прибора придется к контактам разъема ЭБУ, что требует аккуратности и сноровки. Поэтому большую часть проверок будем производить при выключенном зажигании и снятом разъеме ЭБУ, тогда тестер можно легко подключить к контактам колодки на жгуте проводов. Итак, изучаем таблицу проверки АБС.

Поясним правила пользования таблицей. Измерять напряжения или сопротивления нужно между указанными во второй графе выводами разъема ЭБУ АБС – в колодке, расположенной на жгуте проводов. При этом только пп. 35–40 проверяем с подключенным ЭБУ, в остальных случаях разъем снят. Последняя графа указывает возможную причину неисправности, если результаты измерений не соответствуют указанным в пятой графе. При этом мы рассматриваем лишь случаи дефектов в узлах системы, считая, что электронный блок исправен. Это тем более оправданно, что ремонт ЭБУ в домашних условиях невозможен, а заменить какой-либо узел целиком вполне по силам рукастому и смекалистому автолюбителю. Если вы все сделаете правильно, то об этом вас известит погасшая через некоторое время после включения зажигания контрольная лампа АБС на щитке приборов – как и положено при исправной системе.

И в заключение – несколько рекомендаций по замене узлов. Еще раз повторим, что перед разъединением гидросистемы необходимо сбросить давление в ее аккумуляторе 20-кратным нажатием на педаль тормоза при выключенном зажигании.

Перед монтажом нового датчика вращения колес нанесите слой смазки на поверхность посадочного гнезда и установите новое уплотнительное кольцо.

Конечно, АБС других моделей отличаются от описанной выше и таблица неисправностей к ним может не подойти. Но общие принципы построения систем те же, и если вам удастся найти схему АБС для вашей машины, то, сравнив ее с рис. 2, несложно скорректировать и таблицу диагностики. Поэтому наши рекомендации, надеемся, будут небесполезны в любом случае.

ТАБЛИЦА ПРОВЕРКИ АБС
	Выводы разъема	Проверяемый узел	Условия проверки	Контрольное значение	Возможная причина неисправности
1	2 и 1	Напр. питания АБС	Включить зажигание	Около 12 В	Обрыв цепи
2	3 и 1	Реле К79 системы АБС	Соединить перемычкой выводы 2 и 8 и включить зажигание. По окончании проверки перемычку снять	Около 12 В	Обрыв в цепи или неиспр. реле. См. п. 3
3	1 и 8	То же, обмотка	Выключить зажигание	R=50–100 Ом	Обрыв в цепи или в обмотке
4	12 и 1	Выключатель стоп-сигнала	Выключить зажигание, нажать педаль тормоза	Около 12 В	Сгорел F20, обрыв в цепи, неиспр. выкл. стоп-сигн.
5	4 и 22	Правый задний колесный датчик	Вывесить правое заднее колесо и вращать его со скоростью около 60 об/мин	~U>75 мВ	Обрыв в цепи, сбита установка датчика, его неисправность
6	4 и 22	То же	–	R=0,8–1,4 кОм	Дефект датчика, обрыв в цепи
7	6 и 24	Левый задний колесный датчик	Вывесить левое заднее колесо и вращать его, как в п. 5	См. п. 5	См. п. 5
8	6 и 24	То же	–	См. п. 6	См. п. 6
9	7 и 25	Правый передний колесный датчик	Вывесить правое переднее колесо и вращать его как в п. 5	См. п. 5	См. п. 5
10	7 и 25	То же	–	См. п. 6	См. п. 6
11	5 и 23	Левый передний колесный датчик	Вывесить левое переднее колесо и вращать его как в п. 5	См. п. 5	См. п. 5
12	5 и 23	То же	–	См. п. 6	См. п. 6
13	1 и 3	Нормально замкнутые контакты реле К79 АБС	Зажигание выключено	R<1,5 Ом	Обрыв в проводах или дефект в реле
14	3 и 20	Цепи реле К79 АБС	То же	R<1,5 Ом	Обрыв в цепях
15	1 и 11	Общий провод клапанов	То же	R<1,5 Ом	Нарушение соединения с ”массой” одного из выводов
16	1 и 18	Главный клапан	То же	R=2–5 Ом	Обрыв в цепи или в обмотке клапана
17	11 и 17	Впускной клапан заднего контура	То же	R=5–7 Ом	То же
18	11 и 15	Впускной клапан правого переднего контура	То же	R=5–7 Ом	То же
19	11 и 35	Впускной клапан левого переднего контура	То же	R=5–7 Ом	То же
20	11 и 33	Выпускной клапан заднего контура	То же	R=3–5 Ом	То же
21	11 и 34	Выпускной клапан правого переднего контура	То же	R=3–5 Ом	То же
22	11 и 16	Выпускной клапан левого переднего контура	То же	R=3–5 Ом	То же
23	1 и 14	Датчик высокого давления S01	Зажигание выключено, 20 раз нажать на педаль тормоза	R<1,5 Ом	Обрыв в цепях или дефект датчика
24	1 и 4	Изоляция экрана провода правого заднего датчика	Зажигание выключено	R>100 кОм	Нарушение изоляции экрана, пробит конденсатор С
25	1 и 6	То же для левого заднего датчика	То же	R>100 кОм	То же
26	1 и 7	То же для правого переднего датчика	То же	R>100 кОм	То же
27	1 и 5	То же для левого переднего датчика	То же	R>100 кОм	То же
28	2 и 14	Реле К78 включения насоса АБС	То же	R=50–100 Ом	Обрыв в цепи или обмотке реле
29	2, 17 и 33	Клапаны заднего контура	Соединить выводы перемычкой, вывесить задние колеса, нажать на тормоз при выключенном зажигании	Задние колеса должны затормозиться	Неисправность клапанной коробки
30	2, 17 и 33	То же	То же при включенном зажигании	Задние колеса должны вращаться	То же
31	2, 15 и 34	Клапаны правого переднего контура	То же, что в п. 29, но вывесить правое переднее колесо	Колесо должно затормозиться	То же
32	2, 15 и 34	То же	То же при включенном зажигании	Колесо должно вращаться	То же
33	2, 16 и 35	Клапаны левого переднего контура	То же, что в п. 29, но вывесить левое переднее колесо	Колесо должно затормозиться	То же
34	2, 16 и 35	То же	То же при включенном зажигании	Колесо должно вращаться	То же, после проверок не забудьте снять все перемычки!
35	32 и 1	Реле К78 включения насоса АБС	Эта и последующая проверки выполняются при подключенном разъеме ЭБУ АБС. Выключить зажигание, разъединить разъем насоса АБС, нажать 20 раз на педаль тормоза и включить зажигание	Между выводами должно появиться напряжение около 12 В	Сгорел F53, обрыв в цепях, дефект в реле. После проверки подключите разъем насоса
36	9 и 10	Датчики аварийного давления S02 и уровня жидкости в бачке АБС S03	Проверить уровень жидкости в бачке, включить зажигание и дождаться выключения насоса	R<1,5 Ом	Обрывы в цепях или дефекты в датчиках
37	9 и 10	Датчик аварийного давления S02	Выключить зажигание и 20 раз нажать на тормоз	R>100 кОм	Если между выводами 3 и 5 пятиштырькового разъема на гидроблоке низкое сопротивление – дефект в датчике высокого давления
38	9 и 10	Датчик уровня жидкости в бачке АБС S03	Включить зажигание, дождаться выключения насоса, выключить зажигание и вынуть датчик из бачка	R>100 кОм	Неисправен датчик уровня жидкости в бачке
39	–	Насос М АБС	Выключить зажигание, нажать 20 раз на тормоз, отметить	Уровень жидкости должен понизиться примерно на 1 см	Если насос работал, в нем есть механический дефект, если не включался, возможен обрыв в цепях, F53 или дефект реле
40	2 и 18	Главный клапан	Соединить выводы перемычкой при выключенном зажигании, нажать на педаль тормоза до отказа и, не отпуская педали, включить зажигание	Должно ощущаться давление на ногу	Неисправен клапан

Алексей ВОРОБЬЕВ-ОБУХОВ

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ. )
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Электросхема АБС (ABS) Шевроле Лачетти Chevrolet Lacetti (Дэу Дженра)

Схема соединений блока управления ABS (начало): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — датчик частоты вращения левого переднего колеса; 4 — датчик частоты вращения правого переднего колеса; 5 — выключатель сигналов торможения; 6 — диагностический разъем ABS; 7 — блок управления ABS; 8 — датчик вращения левого заднего колеса; 9 — датчик вращения правого заднего колеса

Схема соединений блока управления ABS (окончание): 1 — монтажный блок предохранителей в салоне; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — комбинация приборов; 4 — сигнализатор неисправности ABS; 5 — сигнализатор неисправности антипробуксовочной системы; 6 — сигнализатор включения стояночного тормоза и неисправности тормозной системы; 7 — датчик уровня тормозной жидкости; 8 — блок управления ABS; 9 — выключатель сигнализатора стояночного тормоза; 10 — диагностический разъем ABS; 11 — ЭБУ Sirius D4; 12 — ЭБУ MR-140; 13 — диагностический разъем

1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, ДАТЧИКА СКОРОСТИ КОЛЕСА И ВЫКЛЮЧАТЕЛЯ ТОРМОЗА

увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С107 (контакт 2, белый)	АБС — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С110 (контакт 12, белый)	АБС — кузов	Под блоком предохранителей в моторном отсеке
С111 (контакт 2, черный)	АБС — передняя часть кузова	Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
С901 (контакт 4, черный)	Задн. АБС — кузов	Задняя центральная поперечина
s301 (син.)	Кузов	Левая часть пространства для ног водителя
g106	АБС	Под электронным блоком управления тормозами

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П АБС

увеличить         обозначения

• Ж/П ЗАДНЯЯ АБС

увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s301 (СЕДАН)

увеличить         обозначения

s301 (ХЭТЧБЭК)

увеличить         обозначения

s301 (УНИВЕРСАЛ)

увеличить         обозначения

2) ЦЕПЬ МУФТЫ ПОДАЮЩЕГО МАСЛОПРОВОДА, СИГНАЛЬНОЙ ЛАМПЫ (АБС, СИСТЕМЫ УПРАВЛЕНИЯ ТЯГОЙ, ТОРМОЗНОЙ СИСТЕМЫ) И КОЛОДКИ ДИАГНОСТИКИ

увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)	Двигатель — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С107 (контакт 2, белый)	АБС — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С110 (контакт 12, белый)	АБС — кузов	Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
s301 (син. )	Кузов	Левая часть пространства для ног водителя
g106	АБС	Под электронным блоком управления тормозами

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

увеличить         обозначения

• Ж/П АБС

увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s301 (СЕДАН)

увеличить         обозначения

s301 (ХЭТЧБЭК)

увеличить         обозначения

s301 (УНИВЕРСАЛ)
