Рено Сценик 1 — проблемы и неисправности

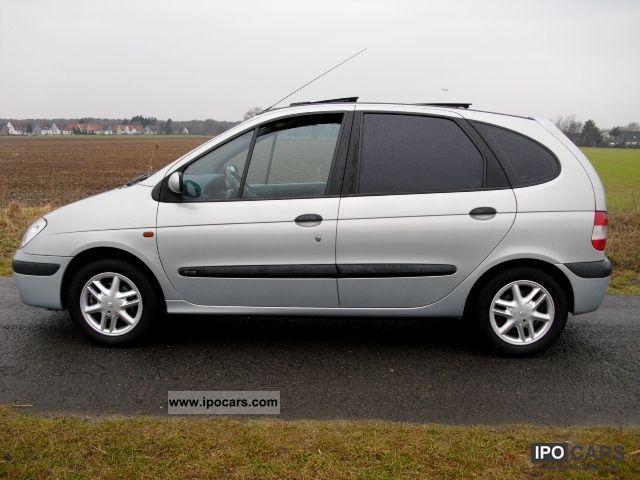

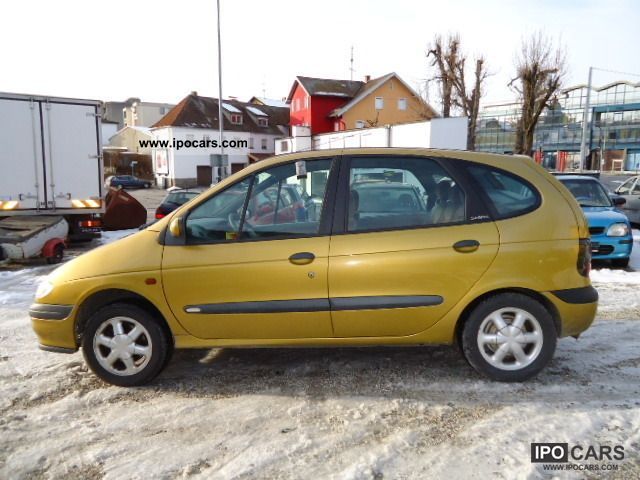

Рено Сценик первого поколения представлен двумя версиями: дорестайлинговой, именуемой «Фаза 1» (1996-1999), и послерестайлинговой – «Фаза 2» (1999-2003). Модели постарше уже заметно устарели, но с точки зрения функциональности ни в чем не уступают более молодым. Кроме того, благодаря простым 8-клапанным двигателям, они более неприхотливые в эксплуатации.

Renault Megane Scenic I Фаза I

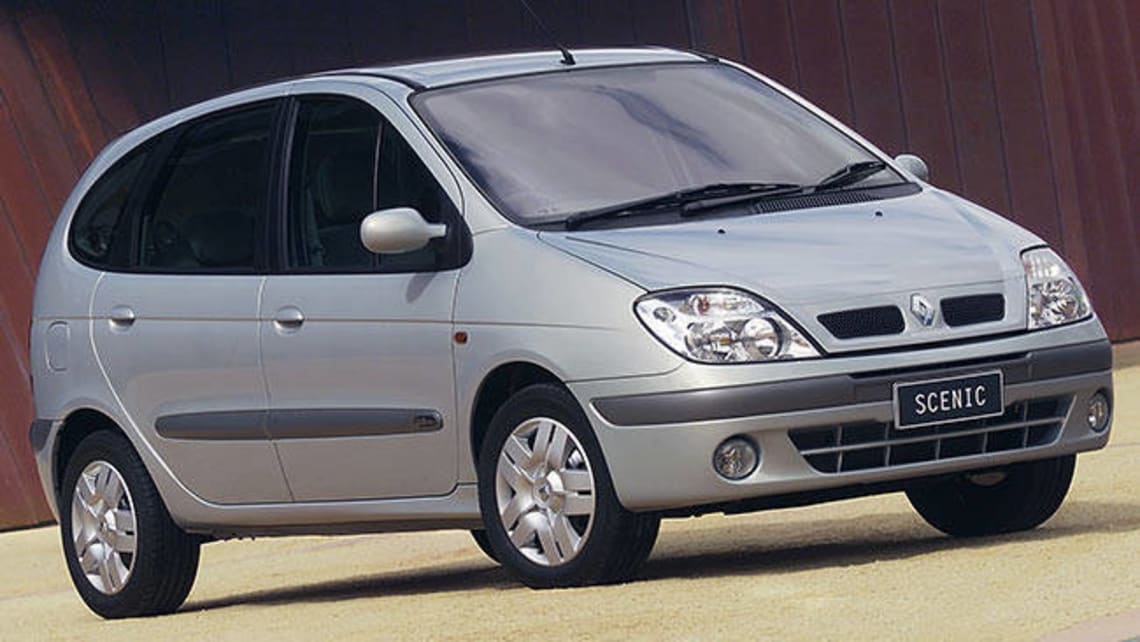

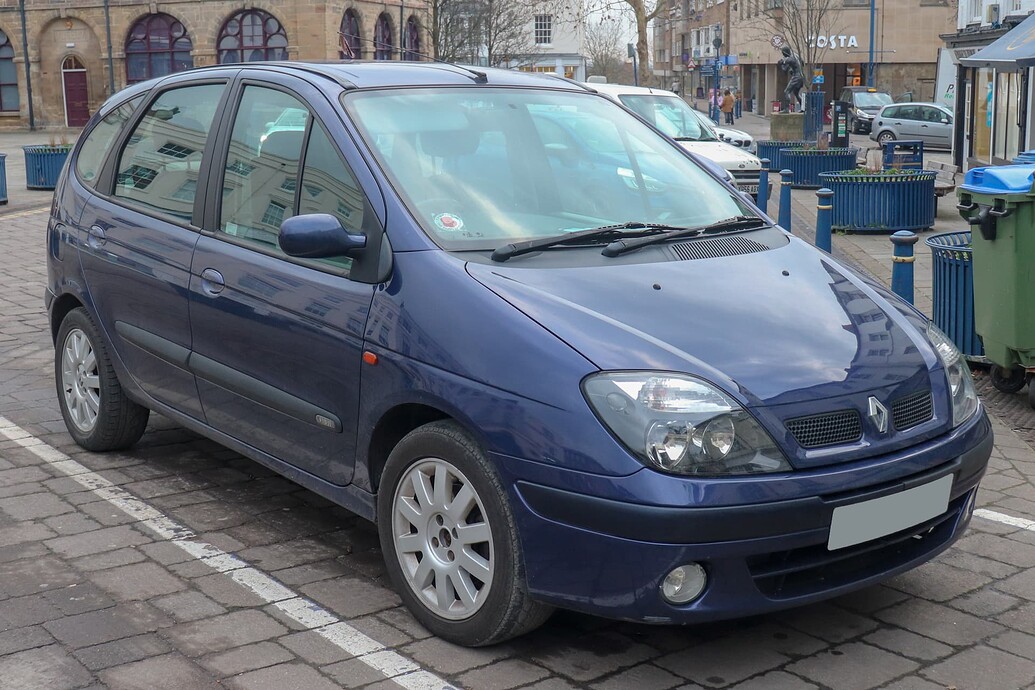

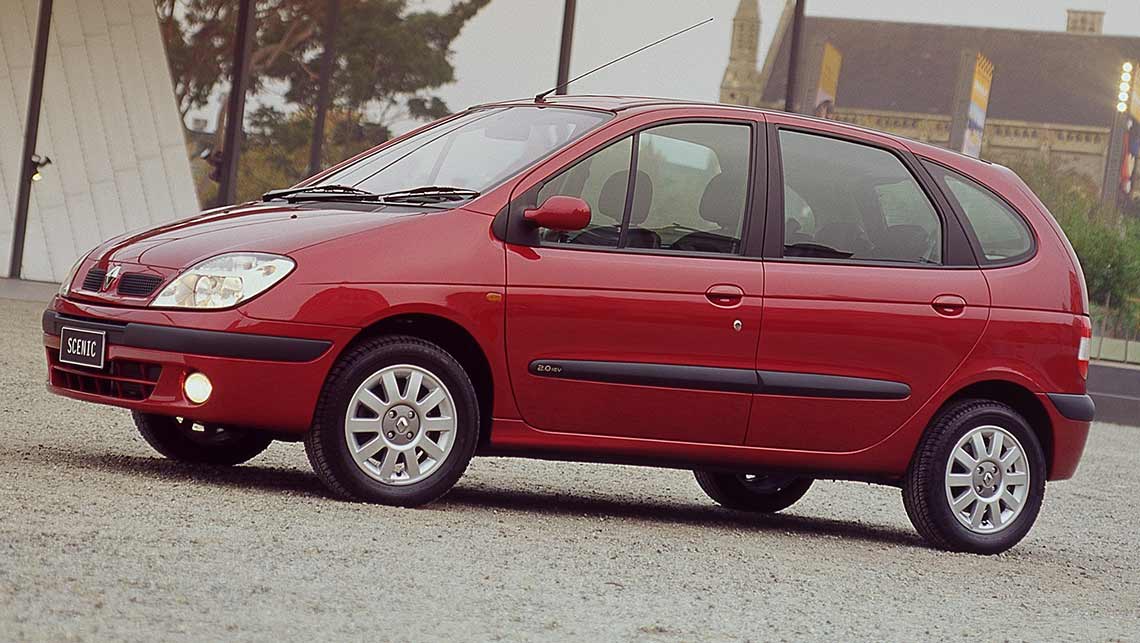

После лифтинга Сценик 1 приобрел характерные передние фары и стал оснащаться гораздо лучше. Уже в базе все версии имели 4 подушки безопасности и ABS. «Фаза 2» отличается так же лучшим качеством отделки и более широким набором двигателей.

Renault Megane Scenic I Фаза II





Владелец не будет иметь больших проблем с коррозией, особенно на экземплярах помоложе. На компактвэнах постарше очаги коррозии можно обнаружить по краям задних крыльев, а иногда и на задней двери. Слишком тонкие дверные ручки во многих экземплярах уже надломлены. Еще один типичный дефект – закисание долго неиспользуемых дверных замков. Если возникнут проблемы с дистанционным пультом управления центральным замком, попасть в машину будет очень сложно.

Старые экземпляры преследуют неисправности подрулевого переключателя управления светом

Подыскивая дешевый Рено Меган Сценик начального периода производства, лучше присмотреться к версиям с 8-клапанными бензиновыми двигателями. 1,4-литровый мотор слишком слаб. Оптимальный выбор — двигатели рабочим объемом 1,6 и 2,0 л, к тому же они очень долговечны.

Передние сиденья мягкие и, к сожалению, нередко продавленные





С дизельными 1.9 D / TD и 1.9 dTi надо быть осторожней. Для них характерно подтекание масла. В агрегате 1.9 dTi нередко пробивает головку блока цилиндров. В обеих версиях с турбонаддувом может оказаться изношенным турбокомпрессор.

После рестайлинга 8-клапанные бензиновые моторы уступили место 16-клапанным рабочим объемом 1,4 л, 1,6 л, 1,8 л и 2,0 л. Наиболее предпочтительны последние три двигателя. Все бензиновые агрегаты имеет привод ГРМ ременного типа. Если на 8-клапанных моторах замена ремня ГРМ требовалась каждые 90 000 км, то здесь уже срок сокращен до 60 000 км или не реже чем раз в три года.

После рестайлинга линейка дизельных моторов была представлена тремя основными агрегатами. Базовый 1.9 D – атмосферный дизель мощностью 64 л.с. Он очень надежный, но слишком слабый для этого автомобиля. 1.9 dTi имел две версии – мощностью 80 и 98 л.с. Двигатель получил удачную конструкцию, но в настоящее время все моторы уже сильно изношены. На вершине модельного ряда находится 1.9 dCi с системой питания  Common Rail мощностью 102 л.с. Он отличается тихой работой, динамикой и экономичностью, но по сравнению с 1.9 dTi гораздо чувствительней к качеству топлива.

Емкость багажника 410 литров. После складывания заднего сиденья его объем увеличивается до 1800 литров, и образуется совершенно ровный пол





Несмотря на высокий кузов, благодаря низко расположенному центру тяжести, компактный минивэн на дороге ведет себя очень хорошо. На передней оси подвеска классического типа: McPherson со стабилизатором поперечной устойчивости. Сзади – торсионная балка. Скорей всего после покупки автомобиля придется вложить некоторые денежные средства на ремонт подвески.

Старые экземпляры заставят считаться с неисправностями «электрики»

Стоит ли покупать?

Длительное нахождение на рынке, огромный ассортимент запасных частей, низкое число отказов и доступная цена – вот главные достоинства. Наиболее предпочтительна послерестайлинговая версия модели, которая гарантирует не только высокий уровень комфорта, но и безопасность в случае ДТП. Если вы ищите автомобиль для семьи по разумной цене, то стоит всерьез задуматься о приобретении этого французского компактвэна.





История модели

1996 – презентация

1999 – рестайлинг

2000 – появление в линейке моторов турбодизеля 1.9 dCi

2004 – презентация следующего модели поколения — Scenic II

Типичные неисправности

— износ задней балки после 200 000 км. Симптомы: расхождение задних колес и стук во время движения по неровностям.

— утечки антифриза из системы охлаждения бензиновых двигателей.

— выход из строя дифференциала коробки передач.

Стоят внимания

— ухоженные экземпляры с 16-клапанными моторами рабочим объемом 1,6 и 1,8 л с кондиционером.

— старые, но в хорошем состоянии 8-клапанные моторы рабочим объемом 2,0 л.

— турбодизели 1.9 dCi и dTi конца производства.

Следует избегать

— старые турбодизели, страдающие от утечек масла.

— базовый 1,4-литровый мотор – он слишком слаб для данной модели.

— турбодизели dCi в сомнительном состоянии. Ремонт системы впрыска очень дорогой.

Технические характеристики Renault Scenic I (1996-2003)

Версия

1.4 16V

1. 6 16V

1.8 16V

2.0 16V

1.9D

1.9 dTi

1.9 dTi

1.9 dCi

Двигатель

бенз

бенз

бенз

бенз

дизель

турбодиз

турбодиз

турбодиз

Рабочий объем

1390 см3

1598 см3

1783 см3

1998 см3

1870 см3

1870 см3

1870 см3

1870 см3

Число цилиндров / клапанов

R4/16

R4/16

R4/16

R4/16

R 4/8

R 4/8

R 4/8

R 4/8

Мощность

98 л. с.

107 л.с.

116 л.с.

139 л.с.

64 л.с.

80 л.с.

98 л.с.

102 л.с.

Макс крутящий момент

127 Нм

148 Нм

158 Нм

188 Нм

120 Нм

160 Нм

200 Нм

200 Нм

Динамика

Скорость

173 км/ч

185 км/ч

189 км/ч

196 км/ч

152 км/ч

162 км/ч

174 км/ч

173 км/ч

Ускорение 0-100 км / ч

12.

9 сек

11.2 сек

10.3 сек

10.2 сек

18.9 сек

15.7 сек

12.7 сек

12.8 сек

Средний расход топлива в л/100 км *

7.5

7.9

8.2

8.6

6.2

5.7

5. 8

5.7

* Заводские данные



Предохранители и реле Рено Меган Сценик 1 поколения с описанием назначения. Предохранитель прикуривателя.

РеноКомментарии: 23

Семейный автомобиль Renault Megane был представлен в 1995 году. Официальное производство началось 1996 г. А в 1997 году на его платформе начали выпускать компактвэн Megane Scenic. Годы производства Renault Megane Scenic 1 поколения 1998, 1999, 2000, 2001, 2002 и 2003. В данном материале вы найде информацию с описанием расположения блоков предохранителей и реле Рено меган сценик 1 поколения, их фотографии и схемы с описанием назначения элементов.

Предохранители и реле под капотом

В моторном отсеке блок находится с левой стороны, рядом с аккумулятором.

Возможное несколько вариантов его исполнения.

Фотография вариант 1

Фотография вариант 2

Схема

Описание

AРеле топливного насоса
BРеле системы управления двигателем
CРеле 1 нагревателя охлаждающей жидкости
DРеле электромагнитной муфты компрессора кондиционера
FРеле стартера — автоматическая коробка передач
G
H
IРеле 2 нагревателя охлаждающей жидкости
JРеле электродвигателя вентилятора системы охлаждения — высокая скорость
KРеле электродвигателя вентилятора системы охлаждения — низкая скорость
1(30A) Электродвигатель вентилятора системы охлаждения, подогреватель топливного фильтра
2(30А) Управление двигателем
3(7,5A) Система кондиционирования
4(3А) Система двух компонентной топливоподачи Bi-Fuel
5(7,5А) Система двухкомпонентной топливоподачи Bi-Fuel
6(7,5А) Система управления АКПП, стартер
7(7,5) Подушка безопасности, система управления двигателем, подогреватель топливного фильтра
8(7,5А) Система двухкомпонентной топливоподачи Bi-Fuel
9Диод кондиционера
10Диод кондиционера
11(70А) Нагреватель охлаждающей жидкости, свечи накаливания
12
13
14(40А/50А) Электродвигатель вентилятора системы охлаждения — 2-я скорость, подогреватель топливного фильтра
15
16(60А) Антиблокировочная система тормозов (ABS)
17
18(60А) Обогреватель лобового стекла
19(40А) Система кондиционирования
20(60А) Многофункциональный блок управления 1
21(60А) Блок предохранителей/ реле, приборная панель 2
22(60A) Противоугонная система, звуковой сигнал, выключатель освещения

Предохранителей и реле в салоне

Он находится слева от рулевой рейки, под защитной крышкой.

На обратной стороне крышки будет находится актуальная схема с описанием предохранителей.

Схема блока

Расшифровка

  1. (25A) Электродвигатель привода стекло подъёмника задней левой двери
  2. (25A) Электродвигатель привода стекло подъёмника задней правой двери
  3. (15A) Очиститель/ омыватель заднего стекла
  4. (7,5A) Обогреватель зеркал заднего вида на дверях
  5. (15A) Аудиосистема, антенна с электроприводом, электропривод зеркал заднего видана дверях
  6. (15A) Звуковой сигнал
  7. Реле электродвигателя вентилятора системы охлаждения, комбинация приборов
  8. (5A) Задние противотуманные фонари
  9. (15A) Противотуманные фары
  10. (7,5A) Лампы переднего левого габарита/ заднего левого габарита
  11. (10A) Омыватели фар
  12. (7,5A) Лампы переднего правого габарита/ заднего правого габарита
  13. (5A) Антиблокировочная система тормозов (ABS)
  14. (25A) Электродвигатель привода стеклоподъемника передней правой двери
  15. (15A) Система управления АКПП, реле электропривода стекло подъемника, стоп-сигналы
  16. (15A) Многофункциональный блок управления 1, фонари заднего хода
  17. (10A) Лампа дальнего света (левая)
  18. (25A) Электродвигатель стекло подъемника передней левой двери
  19. (10A) Лампа дальнего света(правая)
  20. (20A) Система кондиционирования, люк
  21. (10A) Разъем питания дополнительного оборудования
  22. (15A) Подогреватель сидений
  23. (20A) Отопитель/ кондиционер
  24. (10A) Лампа ближнего света (левая)
  25. (15A) Аудиосистема, предохранитель прикуривателя рено меган сценик 1
  26. (10A) Лампа ближнего света(правая)
  27. Перемычка – фары

За прикуриватель отвечает предохранитель номер 30.

Нижний ряд

Схема

Назначение

  • A – (15А) Указатели поворота/аварийная сигнализация
  • B – (5А) Многофункциональный блок управления 1
  • C – (20А) Центральный замок
  • D – (20А) Очиститель лобового стекла
  • E – (25А) Электропривод стеклоподъемников
  • F – (30А) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

За блоком с предохранителями, могут так же находится следующие реле:

Схема

Обозначение

AРеле насоса омывателя фар
BРеле системы освещения в дневное время — фары
CРеле системы освещения в дневное время — лампы передних/задних габаритов
DРеле системы освещения в дневное время — главное реле

Так же возможно расположение отдельных элементов предохранителей и реле под пассажирским сидением: А – разъем блока питания, F – предохранители.

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

А если есть что добавить – пишите в комментариях.
