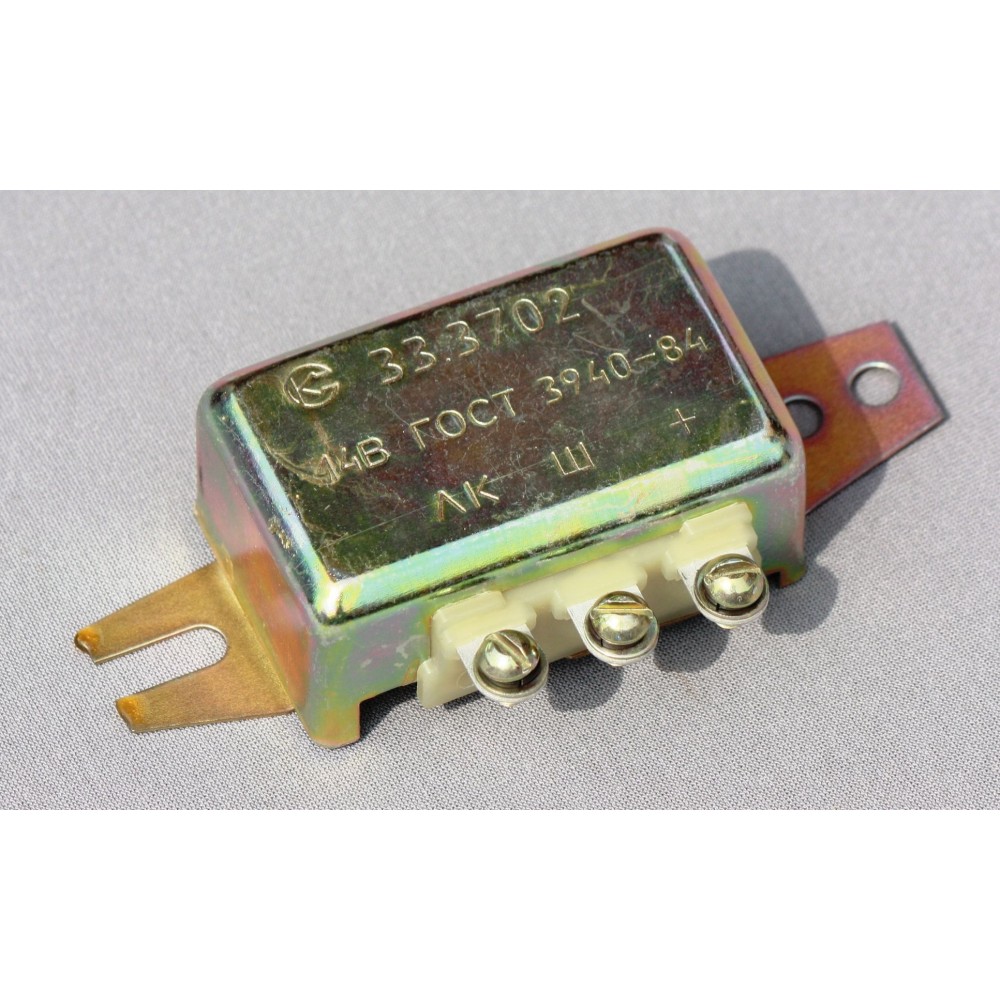

Реле регулятор на мотоцикл урал: 33.3702 12 , MopedMarket.ru

Реле регулятор рр-330 мотоцикл Урал, Днепр — цена 1000 рублей — для мототехники в Санкт-Петербурге

Объявления в Санкт-Петербурге Товары Запчасти на авто Запчасти Для мототехники

Запчасти не мотоцикл, бу

Продам запчасти на мотоциклы Урал и Днепр . Новые и Б/У.

6 июля 2016 г. 0:15

Крышка сцепления, правая Honda CBR 600 RR PC37 03

5 500 ₽

Моторазбор в Новосибирске MOTOLOM54 Крышка сцепления, правая Honda CBR 600 RR PC37 03 04 05 06 В хорошем состоянии, есть косметические косяки. Оригинал, бу. Есть другие детали на эту модель. Зв…

25 февраля 2020 г. 5:54

Колодки перед. под диск. тормоз stelsatv700/500luc

Колодки передние под дисковый тормоз Stels ATV-700/500 (lucas) код: 00034528 арт.

: MCB647 Любые запчасти для квадроциклов Стелс/ Stels 300/400/450/500/600/700/800

18 февраля 2020 г. 0:33

Грузики вариатора Kymco Xciting 500 / 22121LDG7900

580 ₽

Грузики вариатора Kymco Xciting R500i / Xciting 500 / 22121LDG7900 / 22121-LDG7-900 Оригинал Kymco! Привезу на заказ 10-15 рабочих дней! Цена за одну штуку. Отправляю в любой регион. Доставка по Моск…

17 февраля 2020 г. 11:02

Колодки тормозные задние Suzuki Lets I-II 50cc

400 ₽

Колодки тормозные задние Suzuki Lets I-II 50cc. Отправка в регионы

7 июля 2016 г. 19:10

Водяная помпа yamaha YZF R6 99 — 02

3 000 ₽

Водяная помпа YAMAHA YZF R6 99 00 01 02отправка почтой, транспортной компанией,…

7 июля 2016 г. 4:12

Yamaha XVS1100 Трос стартера 5EL-26331-00-00

1 050 ₽

Трос газа оригинальный Yamaha 5EL-26331-00-00 Кабель стартера Yamaha 5EL-26331-00 Для: Yamaha V STAR 1100 SILVERADO 2005-2009 Yamaha V-STAR 1100 CLASSIC 2005-2009 Yamaha XVS1100A DRAG STAR CLASSIC/ V. ..

30 января 2020 г. 19:32

Свечи на harley-davidson

2 500 ₽

Свечи зажигания на HARLEY-DAVIDSON. 1) от Screaming Eagle 2900 за пару 2) от Harley-Davidson 1600 за пару

28 января 2020 г. 13:42

Амортизаторы RFY

Амортизаторы RFY подходят для большинства классических мотоциклов (длина прим. 350мм, расстояния между центрами крепежных отверстий — 320мм. ). Имеет 3 регулировки: по поджатию пружины; регулировка п…

10 января 2020 г. 3:52

Реле регулятор для квадроцикла Polaris Scrambler 4

3 495 ₽

Арт. 4060208 LR39-1 В наличии на складе магазина MOTORR в г. Москва, Санкт-Петербург, Краснодар Состояние: отличное ОРИГИНАЛ Б\У Каждая деталь протестирована на работу. Гарантия 2 недели. Доста…

3 февраля 2020 г. 0:27

Продам запчасти

Продам запчасти на мопед

7 июля 2016 г. 3:21

Нижняя шаровая опора Stels ATV 600-800cc

1 000 ₽

Мото-центр ТОКОМОТО — 30 брендов, 400 единиц техникии все сопутствующие товары …

6 июля 2016 г. 20:18

Терминал Verifone Vx520 + пин пад

4 100 ₽

Самое простое, универсальное и недорогое решение подключить эквайринг. Универсальный и надёжный терминал Verifone Vx520. Терминал собственный, не арендный. Коммуникации с интернетом по сети по кабелю…

21 февраля 2020 г. 3:22

Поперечины-Рейленги аэродинамичные, бу

2 200 ₽

Поперечины-Рейленги на RENAULT LOGANЦена: 2200

6 июля 2016 г. 11:02

Дом 54 кв. м. на участке 18 соток

600 000 ₽

Продам дом в Коченёвском районе Новосибирской области. Жилая 54кв. м., тепло. О…

5 июля 2016 г. 6:18

Продам коляску Tutis Zippy New Waves 3в1

20 000 ₽

Коляска в отличном состоянии! Покупали в июле 2015 года! В комплектации: Люлька…

6 июля 2016 г. 20:12

2020 novbu.ru – доска бесплатных объявлений Санкт-Петербурга без посредников, свежие предложения с фото и ценами.

Не заряжается аккумулятор на мотоцикле Урал

После восстановления работоспособности двигателя, мотоцикл заводился, но аккумулятор не заряжался. В связи с чем был полностью проверен генератор и реле-регулятор. В итоге причина была в реле- регуляторе.  Причем менял реле-регулятор на новое. Вернее новое в том плане, что оно не использовалось ранее, но год выпуска у него был старый, что и было причиной его не работы. А теперь подробнее и порядку о процессе проверки генератора и реле-регулятора.

Генератор Г-424

Чтобы понять принцип работы генератора и реле-регулятора, немного теории.

Электрогенератор Г-424 трехфазная машина, с электромагнитным возбуждением. Генерирует переменный ток. Выпрямитель ВГБ-2А преобразовывает ток в постоянный. Для нормальной работы электрической машины требуется реле-регулятор РР-330. Работа, которого заключается в регулировании напряжения бортовой сети мотоцикла, чтобы оно не привышало 14 вольт.

Генератора Г-424 не способность работать при разряженной аккумуляторной батарее. Для запуска двигателя и увеличения до 2400 оборотов в минуту, мотоцикл работает на аккумуляторе. Только после превышения этого порога работает электрогенератор в режиме самовозбуждения.

Генератор Г-424 ЗАПРЕЩЕНО включать без нагрузки!

Схема генератора Г-424:
1 — крышка; 2 — сальник; 3 — ротор; 4 — обмотка статора; 5 — клеммная колодка; 6 — задняя крышка; 7 — щитковый узел; 8 — выпряительный блок; 9 — вентилятор; 10 — защитный кожух; 11 — подшипник.

Поиск неисправности в генераторе

Метод определения неисправности заключался в следующем (испробовал несколько методов, так как замена реле-регулятора не помогла):

Косвенное определение работоспособности генератора

Данный метод не позволяет точно определить неисправность генератора, но всё же по нему можно определить или генератор «сдох», или еще есть надежда и причина неисправности в другом.

Отключаем провод от клеммы «Ш» на генераторе. И подаем от аккумулятора + на эту клемму, подносим гаечный ключ к корпусу генератора, он должен магнититься, не сильно, но это заметно. Если магнитится, то обмотка ротора исправна. Отключаем.

К клемме «+» на генераторе подключаем лампу на 12 вольт, а второй конец лампы на «массу». А к клемме «Ш» подключаем от аккумулятора «+». И крутим кикстартером двигатель, лампочка должна загораться. Если это происходит, то генератор исправен.

В моем случае лампочка горела, я поменял реле-регулятор, но аккумулятор по прежнему не заряжался, а при работе двигателя красная лампочка контроля заряда аккумулятора не гасла.

Чистка и прозвонка генератора Г 424

1. Снял генератор, открутил заднюю крышку, вытащил щетки — износ в пределах нормы, мультиметром «прозваниваются».
2. Щупами через окна для щеток мультиметром прозвонил якорь — «прозвонился», короткого замыкания на корпус генератора нет.
3. Открутил выпрямитель, «прозвонил» как диоды, т.е. в одном направление стрелка должна отклоняться, меняю полярность, стрелка не отклоняется. Т.е. диоды не «пробитые», как и должно быть.
4. «Прозвонил» статорные обмотки — всё в норме, короткого замыкания на корпус нет.

Всё в полном порядке, генератор должен быть исправным, поэтому полностью разбирать не стал. Но заряда нет. Поэтому начал разбираться в работе реле-регулятора и искать в нем причину.

Реле-регулятор РР-330, поиск неисправности

После того как я определился, что генератор работает. Я приступил поиску неисправности реле-регулятора. Чтобы понять принцип его работы, немного теории.

Описывать подробно работу реле-регулятора не буду, опишу проблему которую я устранил. Эта проблема была в двух реле-регуляторах, а причина её была в том, что от длительного времени бездействия контактов, угольные контакты катушки Р.Н. (на схеме выше) окислились и не пропускали ток.

При нормальной работе всего оборудования процесс следующий. При повороте ключа S1: «+» от аккумулятора поступает на катушку зажигания и на контакт ВЗ реле-регулятора. В реле питание с контакта ВЗ проходит через катушку Р.Н. и на контакт «Ш» генератора, к нему подключена роторная обмотка. Таким образом якорь возбуждается от аккумулятора. При увеличении оборотов двигателя, на контакте «~» появляется переменное напряжение, срабатывает реле Р.КЛ, и контрольная лампа отключается.

Так же при увеличении оборотов, повышается и напряжение на контакте «+» генератора. Он подключен к реле Р.Н., при достижении определенного порога напряжения, срабатывает реле и питание идет не напрямую через катушку реле с маленьким сопротивлением, а через нагрузочные сопротивления, тем самым уменьшая напряжение на роторе. Уменьшая уровень напряжения на роторе, уменьшается сила тока, а соответственно и магнитная сила ротора. Что приводит к уменьшению напряжения на выходах статорных обмоток. При уменьшении напряжения в реле Р.Н. ток удержания реле падает, тем самым контакты  Р.Н. возвращаются в исходное состояние и процесс повторяется.

Если генератор раскручивать без реле-регулятора и нагрузки, но якорь будет возбужден, то при повышении оборотов, в статорных обмотках будет повышаться ЭДС, которая теоретически может их повредить (пробить изоляцию). Поэтому включать и раскручивать генератор Г 424 без нагрузки запрещено.

В моем случае были окислены угольные контакты реле Р.Н., тем самым напряжение на рототор поступало недостаточное для его возбуждения. Генератор просто не выдавал напряжение.

Простая очистка контактов решила проблему.
