Зажигание ВАЗ 2105: признаки неисправности, устройство

Изначально на автомобилях ВАЗ 2105 с 1980 года была установлена классическая контактная система зажигания вплоть до 1989 года. Позже ее заменили на бесконтактную, но принцип работы системы остался прежним. Стабильность работы системы влияет не только на запуск, экономичность и мощность двигателя, но и на характер его работы. Неправильно выставленное или сбитое зажигание, точнее, момент образования искры в камере сгорания, может привести к детонации двигателя, а это прямая угроза разрушения как цилиндро-поршневой группы, так и других элементов силового агрегата.

Принципиальная схема системы зажигания ВАЗ 2105 контактного типа

Зажигание ВАЗ 2105 состоит из основных элементов, каждый из которых подвержен своим болячкам:

  1. Трамблер, прерыватель-распределитель (2). В любой системе зажигания он выполняет функцию не только распределения напряжения между свечами цилиндров в определенной последовательности (1-3-4-2), но и отвечает за своевременную подачу импульса на катушку зажигания с помощью контактной группы 4, которая в свою очередь генерирует ток высокого напряжения для образования искры на электродах свечи.
  2. Катушка зажигания (5). В автомобилях ВАЗ 2105 используется маслонаполненная катушка разомкнутого типа Б-117. Ее задача — преобразовывать ток 12 В в ток высокого напряжения (около 12-24 кВ) по сигналу с коммутатора 6.
  3. Коммутатор 6 представляет собой монтажную плату на полупроводниках для управления системой зажигания. После подачи управляющего импульса с реле зажигания 7, коммутатор замыкает цепь вторичной обмотки катушки 5, активируя повышающий трансформатор.
  4. Система активируется с помощью контактной группы замка зажигания 8.

Бесконтактная система зажигания работает по такому же принципу. Разница между ними заключается в том, что в трамблере вместо контактной группы 4 установлен датчик Холла, который работает более стабильно и не требует точной регулировки зазора между контактами. Схема контактной и бесконтактной системы зажигания ВАЗ 2105 для ознакомления приведена ниже.

1. Изолятор; 2. Корпус катушки зажигания; 3. Изоляционная бумага обмоток; 4. Первичная обмотка; 5. Вторичная обмотка; 6. Изоляционная трубка первичной обмотки; 7. Клемма вывода конца первичной обмотки: 8. Контактный винт; 9. Клемма высокого напряжения; 10. Крышка; 11. Клемма «+E» вывода начала первичной и конца вторичной обмоток; 12. Пружина центральной клеммы; 13. Каркас вторичной обмотки: 14. Наружная изоляция первичной обмотки; 15. Скоба крепления; 16. Наружный магнитопровод; 17. Сердечник; 18. Контактная гайка; 19. Изолятор свечи зажигания: 20. Стержень; 21. Корпус свечи; 22. Уплотнительное кольцо; 23. Теплоотводящая шайба; 24. Центральный электрод; 25. Боковой электрод свечи зажигания; 26. Валик распределителя зажигания; 27. Маслоотражательная муфта валика; 28. Шайба: 29. Провод подвода тока и распределителю; 30. Запорная пружина крышки; 31. Корпус вакуумного регулятора; 32. Диафрагма; 33. Крышка вакуумного регулятора; 34. Гайка; 35. Пружина вакуумного регулятора; 36. Тяга вакуумного регулятора; 37. Смазочный фитиль (фильц) кулачка; 38. Опорная пластина регулятора опережения зажигания; 39. Ротор распределителя зажигания: 40. Боковой электрод с клеммой; 41. Крышка распределителя зажигания; 42. Центральный электрод с клеммой; 43. Уголек центрального электрода; 44. Центральный контакт ротора; 45. Резистор 5-6 ком для подавления радиопомех; 46. Наружный контакт ротора; 47. Пружина регулятора опережения зажигания; 48. Пластина центробежного регулятора; 49. Грузик регулятора опережения зажигания; 50. Изоляционная втулка; 51. Кулачок прерывателя; 52. Изоляционная колодка рычажка: 53. Рычажок прерывателя; 54. Стойка с контактами прерывателя; 55. Контакты прерывателя; 56. Подвижная пластина прерывателя; 57. Конденсатор 0,20-0,25 мкФ; 58. Корпус распределителя зажигания; 59. Подшипник подвижной пластины прерывателя; 60. Корпус масленки; 61. Винт клеммового зажима; 62. Стопорная пластина подшипника: 63. Распределитель зажигания; 64. Свечи зажигания; 65. Выключатель зажигания; 66. Катушка зажигания; 67. Генератор; 68. Аккумуляторная батарея; 69. Датчик-распределитель зажигания; 70. Коммутатор; 71. Угол опережения зажигания; 72. К источникам питания: 73. 1.Катушка зажигания; 74. 11.Свеча зажигания; 75. III. Распределитель зажигания; 76. IV. Схема классической системы зажигания; 77. V. Схема работы центробежного регулятора опережения зажигания. 78. VI. Схема бесконтактной системы зажигания.

Регулировочные данные и номиналы зажигания ВАЗ 2105

Для регулировки системы зажигания крайне необходимо знать несколько параметров, которые касаются настройки и номинальных заводских значений для элементов системы и их взаимодействия:

  1. Для бесконтактной системы зажигания применяются свечи А17ДВ-10 или или их аналоги. Зазор между электродами свечей должен быть в пределах 0,8 мм, а для свечей А17ДВ (для контактного зажигания) зазор составляет 0,6 мм.Стандартная свеча ВАЗ 2105
  2. Марки коммутаторов для зажигания ВАЗ 2105 — 3620.3734, HIM-52, ВАТ10. 2 или PZE4020. Коммутатор должен подавать импульс на катушку в пределах 9 Ампер.

  3. Трамблер для контактной системы зажигания марки 30.3706, зазор между контактами при полностью разомкнутых пластинах составляет от 0,35 до 0,45 мм, регулируется с помощью щупа. Для бесконтактного зажигания ВАЗ 2105 применяется трамблер марки 37/38.3706, который не требует регулировки зазора.
  4. Угол опережения зажигания на двигателях ВАЗ 2105 составляет 3-5 градусов.

Зная эти номиналы и регулировочные данные, мы легко настроим систему зажигания ВАЗ 2105 и выставим момент зажигания точно и быстро. Для регулировки нам пригодится либо стробоскоп, либо контрольная лампа на 12 В, либо можно обойтись без них и выставить зажигание по меткам на передней крышке коленвала и шкиве коленвала.

Как выставить зажигание ВАЗ 2105 правильно

Первые признаки проблем с зажиганием на ВАЗ 2105 понятны — это в первую очередь плохой запуск двигателя, высокий расход топлива, потеря мощности, хлопки в карбюратор или в глушитель, а также провалы при смене оборотов, разгоне или трогании с места. В худшем случае может наблюдаться детонация или полный отказ в запуске мотора как на холодную, так и на горячую.

Как мы уже выяснили, опережение зажигания должно быть в пределах 3-5 градусов на такте сжатия. Осталось разобраться, как определить такт сжатия в первом или любом другом цилиндре. Поскольку метки на шкиве и на передней крышке коленвала соответствуют ВМТ (верхней мертвой точке) в первом цилиндре, то спорить с ним мы не станем и выясним, как определить такт сжатия именно в первом цилиндре.

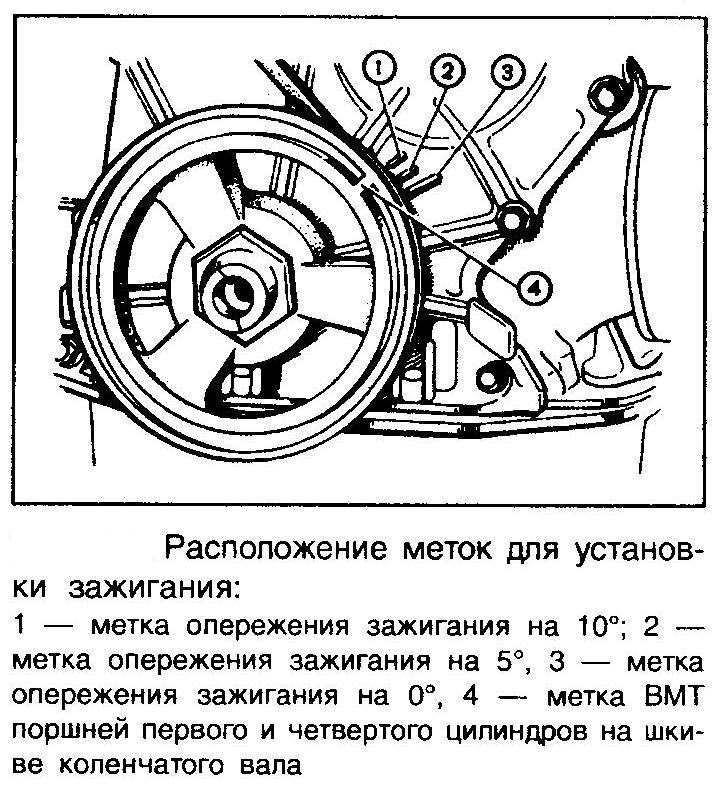

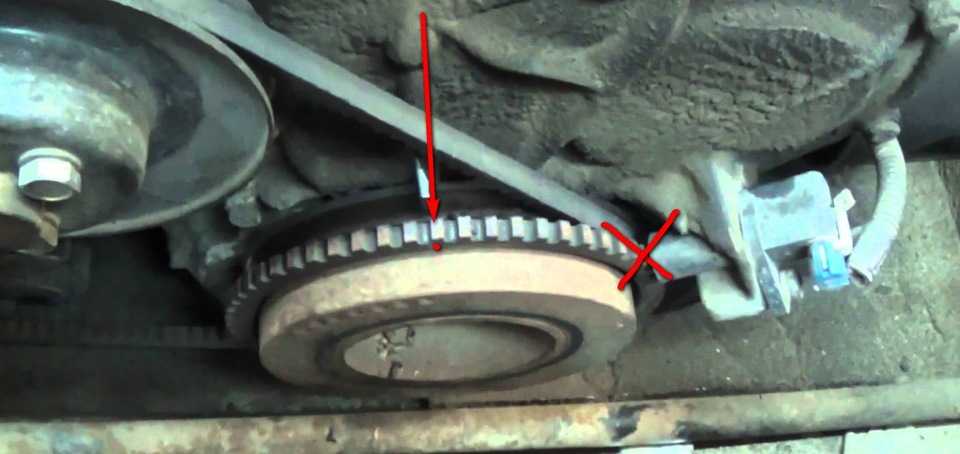

Метки для установки зажигания

Для этого смотрим на фото выше и видим три метки на крышке напротив метки 4 на шкиве коленвала. Метка 3, самая большая, соответствует верхней мертвой точке в первом цилиндре. Метки 1 и 2 соответствуют углам опережения зажигания в 10 и 5 градусов соответственно. При этом помним, что коленвал вращается по часовой стрелке. Следовательно, ВМТ и сам угол мы уже нашли, осталось выставить поршень в первом цилиндре именно на такте сжатия.

Для этого выкручиваем свечу из первого цилиндра, а вместо нее вкладываем бумажную пробку в отверстие или просто прикрываем его большим пальцем. Головкой на 38 или спецключом для гайки коленвала вращаем его по часовой стрелке до тех пор, пока пробка не выстрелит или же наш палец не вытолкнет давлением воздуха. Готово. Осталось точно совместить метки на шкиве с меткой 2 на крышке.

Проверяем положение бегунка под крышкой трамблера

Теперь открываем крышку трамблера и проверяем положение бегунка. Он должен быть направлен в сторону контактного разъема на крышке трамблера для первого цилиндра. Если это не так, переставляем бегунок. После этого выставляем точный момент опережения зажигания.

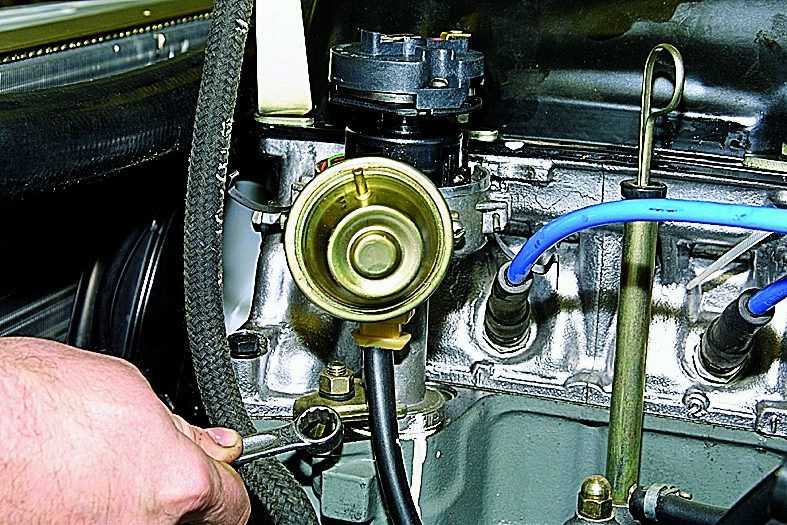

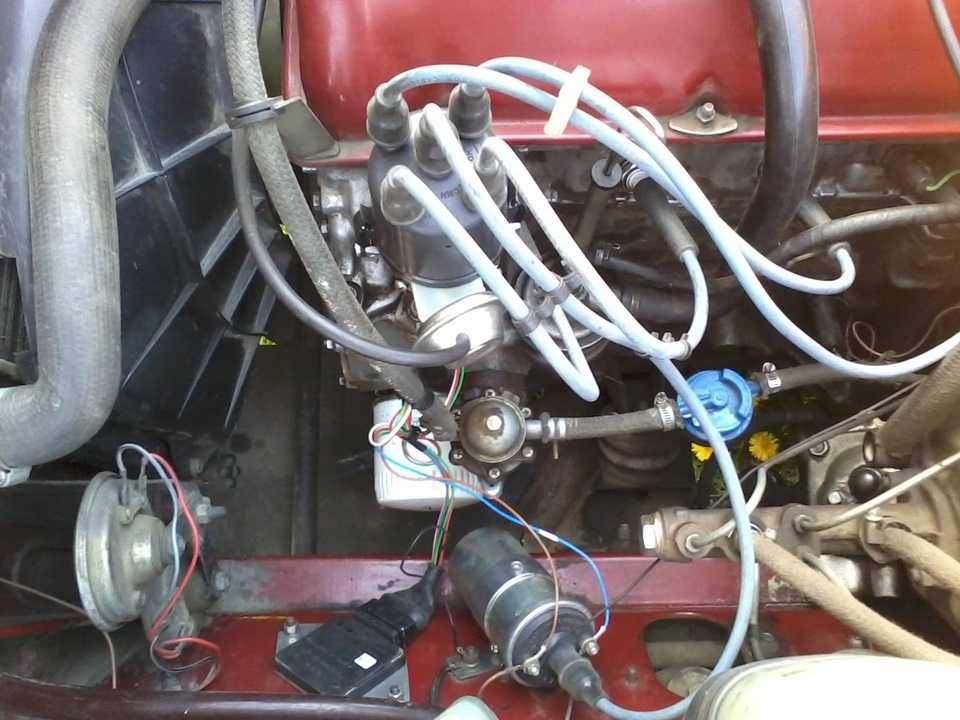

Гайка крепления трамблера

Ключом на 13 откручиваем крепление трамблера и проворачиваем его на несколько градусов до тех пор, пока контакты в контактной группе не сомкнутся. В этот момент должна проскочить искра на первом цилиндре. Чтобы определить этот момент более точно, подключаем контрольную лампу минусом на массу, а плюсом на низковольтный вывод с трамблера. Вращая трамблер, вычисляем момент, когда лампа загорится, естественно, при включенном зажигании. Закрываем крышку трамблера и запускаем двигатель.

При необходимости регулируем величину зазора между контактами регулировочным винтом и контролируем его щупом 0,35-0,45 мм

В том случае, если у нас под руками есть стробоскоп, ничего разбирать не нужно. Для проверки момента зажигания на ВАЗ 2105 достаточно подключить стробоскоп одним высоковольтным проводом к выводу на первый цилиндр с крышки трамблера, а затем подключить штатный высоковольтный провод в тройник устройства. Низковольтный провод подключаем к выводу с трамблера или к катушке, а провода питания стробоскопа — к АКБ. В зависимости от конструкции стробоскопа, схема подключения к аккумулятору может отличаться.

Стробоскоп для корректировки момента зажигания

Когда стробоскоп подключен, запускаем двигатель, прогреваем его на холостых оборотах и направляем луч устройства на шкив коленвала. Момент вспышки лампы стробоскопа совпадает с моментом появления искры на первом цилиндре в такте сжатия. Следовательно, мы должны увидеть совпадение меток на шкиве и на передней крышке блока. При необходимости корректируем положение трамблера вращением и затягиваем фиксирующую гайку ключом на 13.

Таким образом можно быстро и точно выставить зажигание на двигателе ВАЗ 2105 своими руками. Удачной всем работы и ровных дорог!
