Как разобрать и собрать бензопилу Штиль 180: алгоритм, нюансы, видео

Stihl MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы штиль мс 180, которая необходима в случае капитального ремонта двигателя.

Содержание

1. Подготовительный этап
2. Снятие рукоятки
3. Снятие стартера
4. Снятие маховика
5. Демонтаж сцепления и привода маслонасоса
6. Карбюратор, глушитель и катушка зажигания
7. Снятие и разборка двигателя
8. Сборка бензопилы Штиль 180
9. Сейчас читают

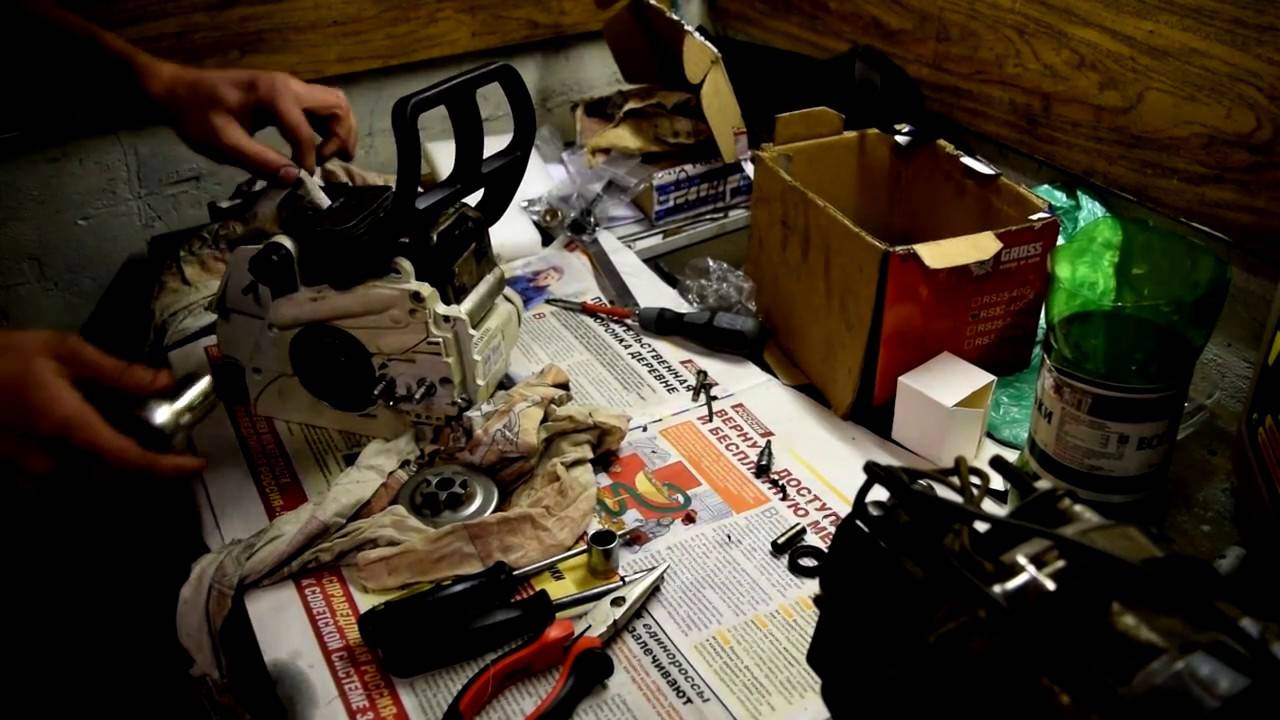

Подготовительный этап

Ремонт любой техники должен начинаться с этапа подготовительных работ, и пила штиль 180, не исключение. На подготовительном этапе, перед тем как проводится разборка бензопилы штиль 180, необходимо снять с бензопилы боковую крышку, цепь и шину. Далее, при помощи компрессора и кисточки, нужно очистить бензопилу от грязи, опилок, масляных потеков и прочего.

Особое внимание при очистке пилы следует уделить месту где расположена ведущая звездочка бензопилы, т. к. это самый загрязненный участок.

В местах большого скопления масла, можно промыть чистым бензином.

Снятие рукоятки

Непосредственная разборка штиль 180, начинается со снятия рукоятки, которая крепится к корпусу бензопилы при помощи трех резиновых амортизаторов. Для снятия, необходимо удалить пластиковые заглушки из внутренней полости амортизаторов, после чего при помощи мощной отвертки, выдавить сначала верхний амортизатор, потом тот который ближе к задней рукоятке.

В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, для того чтобы отсоединить тягу от курка газа, необходимо раскрутить два винта и разобрать рукоятку.

Когда ручка останется на одном амортизаторе, необходимо вывернуть корпус бензопилы из внутренней части ручки и заломив в сторону, снять корпус с последней резинки.

Снятие стартера

На следующем этапе, снимается верхняя крышка корпуса и раскручиваются 4 винта крепления стартера, после чего необходимо снять крышки маслобака и топливного бочка. Стартер снимается достаточно просто и проблем возникнуть не должно.

После снятия стартера, открывшуюся внутреннюю полость бензопилы необходимо очистить, т. к. обычно на корпусе под стартером имеется большое количество спрессованных мелких опилок.

Снятие маховика

Маховик бензопилы Штиль 180 закручен с большим усилием, поэтому для его снятия потребуется головка с металлическим воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, нужно открутить свечу и через свечное отверстие установить стопор поршня, если его нет, можно использовать старый шнурок от стартера, с навязанными на него узлами и погруженного в цилиндр через свечное отверстие.

Категорически запрещено удерживать маховик от проворачивания при помощи установки между его ребрами и корпусом силовой отвертки и прочих инструментов, при таком способе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.

После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону. Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней. Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.

Демонтаж сцепления и привода маслонасоса

Прежде чем разобрать сцепление, необходимо демонтировать ведущую звездочку. Для этого аккуратно вынимаем стопорную шайбу из пазов на валу и снимаем звездочку и игольчатый подшипник.

Высокой головкой на 19, необходимо открутить сцепление. Резьба на нем левая, поэтому откручивается оно в сторону шины, а не задней части пилы Штиль 180.

Раскрутив и убрав сцепление, нужно сразу снять отражающую пластину и привод масло насоса, сделать это просто, т. к. они без какого-либо крепления надеты на вал.

Карбюратор, глушитель и катушка зажигания

Для снятия карбюратора, необходимо иметь головку на 8 и удлинитель, при помощи которого удобно раскручивать гайки крепления карбюратора и воздушного фильтра. Прежде чем демонтировать карбюратор, необходимо отсоединить провод зажигания и тягу воздушной заслонки от рычага управления двигателем и снять рычаг, только после этого снимается воздушный фильтр и карбюратор.

Глушитель Штиль 180 крепится двумя гайками, раскрутив которые нужно потянуть его на себя, он легко снимется.

Катушка крепится на два винта, для снятия необходимо просто их раскрутить.

Снятие и разборка двигателя

Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.

Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.

Снятие подшипников и сальников обычно не требует дополнительных инструментов, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.

Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.

Сборка бензопилы Штиль 180

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

1. Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
2. Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
3. Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
4. Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки. Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания.

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

пошаговая фото инструкция с видео по сборке

Полное освещение конструкции многогранного механизма, основанного на работе двухтактного двигателя внутреннего сгорания. От крышки воздушного фильтра, до сальников картера – проводим полный, пошаговый разбор системы бензиновой пилы, по винтикам, на конкретном примере. Для информативности и сжатия, назначение каждой детали описано в двух словах. Следующие фото и видео инструкции, покажут принцип крепления каждой детали, с нюансами разных моделей.

Компоненты инструмента

Техническую сложность любого механизма можно относительно точно измерить количеством взаимодействующих в нем деталей. Эффективность ремонта и обслуживания инструмента, зависит от понимания задачи каждого элемента, но для следования пошаговой инструкции, вполне достаточно знания отдельных терминов. В следующем, дополненным изображением списке, популярно демонстрируется, из чего состоит бензопила, с описанием предназначения основных деталей одной краткой фразой (где потребуется).

1. Корпус топливного бака – основа для установки механизма и элементов управления.
2. Заглушка амортизатора.
3. Специальный винт – фиксатор амортизатора.
4. Резиновый амортизатор – 1 из 4х, установленных.
5. Курок газа – элемент управления дроссельной заслонкой карбюратора.
6. Тяга газа – изогнутый пруток, соединяющий карбюратор с курком.
7. Воздушный клапан – подает воздух в бак, при уменьшении объема топлива.
8. Топливный фильтр.
9. Шланг топливного бака – передает горючее из бака в карбюратор.
10. Крышка воздушного фильтра.
11. Воздушный фильтр – защищает карбюратор от попадания грязи.
12. Крышка цилиндра.
13. Рычаг – регулирует положение воздушной заслонки карбюратора.
14. Карбюратор – устройство для дозированной подачи воздушно-топливной смеси в камеру сгорания.
15. Теплоизолятор – эффективная уплотнительная прокладка между карбюратором и двигателем.
16. Колено карбюратора – соединительный компонент.
17. Свеча зажигания – подает искру в камеру сгорания.
18. Цилиндр – основная часть корпуса двигателя.
19. Глушитель – снижает шум, гасит искры и направляет выхлопные газы от оператора.
20. Катушка зажигания (магнето) – генерирует электрический импульс, передающийся на свечу.
21. Выключатель зажигания – замыкает и размыкает контакты на катушке.
22. Ручка.
23. Маховик – балансирует сцепление, производит предварительную отчистку воздуха и генерирует заряд в катушке.
24. Подшипник – обеспечивает фиксацию коленвала на картере.
25. Корпус картера левый – часть основы для фиксации двигателя и подвижных элементов механизма.
26. Поршень.
27. Ось поршня – соединяющая поршень с коленвалом.
28. Коленчатый вал – преобразует возвратно-поступательное движение поршня во вращение.
29. Всасывающий масляный шланг – объединяющий масляный резервуар с насосом.
30. Корпус картера правый.
31. Масляный насос – перекачиваем масло из резервуара на цепь, при вращении звездочки.
32. Барабан сцепления – первый элемент контакта с цепью.
33. Сцепление – передает вращение на барабан при повышении оборотов.
34. Ручка тормоза цепи.
35. Крышка шины – скрывает сцепление и масляный насос (включает в себя механизм натяжения).
36. Уловитель цепи – наматывает или зацепляет на себя цепь при обрыве.
37. Стартер – механизм ручного вращения коленвала, для создания искры и запуска двигателя.

Представленные выше компоненты, являют собой цельную картину устройства стандартной бензиновой пилы. Большинство частей, состоит из нескольких более мелких деталей, но разбирать их в отдельности следует только при ремонте конкретного узла. Чтобы добраться до двигателя, элементы можно снимать группами, не разбирая крышку шины или стартер по винтикам. Если же вы хотите получить более полное представление о комплектующих бензопилы, или узнать о всех составляющих отдельной части, рекомендуем ознакомиться с полной версией перечня.

Разборка китайской бензопилы

Подробная фото инструкция по полному и последовательному разъединению всех частей механизма. На примере китайской бензопилы, показан принцип взаимодействия всех элементов конструкции. Разбор выполняется на чистом приводе, без шины, цепи, бензина и масла.

1. Для облегчения манипуляции объектом и удобства доступа к деталям, в первую очередь снимем ручку, заранее открутив крышку шины.

2. Освободив пространство для маневров, можно переходить к основным компонентам. Снимаем верхнюю крышку, воздушный фильтр и свечу.

3. Откручиваем винты крепления и снимаем крышку цилиндра.

4. Снимаем карбюратор, для чего отсоединяем рычаг воздушной заслонки, откручиваем 2 крепежных винта и вынимаем основание воздушного фильтра. Отсоединяем курок газа и патрубки.

5. Извлекаем рычаг дроссельной заслонки, чтобы не мешал при дальнейшей разборке. Для этого снимаем верхнюю крышку ручки, отсоединяем тягу от курка и вынимаем через отверстие.

6. Снимаем крышку стартера, открутив 4 винта.

7. Переходим к разъединению корпуса с картером, снимая цепеуловитель и амортизаторы.

8. Разборку двигателя начинаем с извлечения кольца колена карбюратора, прокладки и теплоизолятора. Для удобства, лучше использовать узкогубцы.

9. Откручиваем фиксирующие гайки / винты и снимаем глушитель. Так же вынимаем прокладку и шпильки.

10. Теперь, снятие цилиндра двигателя сводится к простому выкручиванию 4х винтов. Потребуется отвертка или бита с длинным стержнем.

11. Для отсоединения поршня от коленвала, снимаем стопорное кольцо и вынимаем ось.

12. Модуль зажигания закреплен парой винтов и снимается за несколько вращений отвертки.

13. Сцепление откручивается по часовой стрелке и вращается вместе с коленвалом, который необходимо зафиксировать, уперев ось в ручку пассатижей. Можно использовать ключ от болгарки, или молоток с зубилом, но лучше взять специальный съемник.

На самом деле, сцепление и маховик удобней откручивать до снятия цилиндра и поршня, который проще зафиксировать, поместив в свечное отверстие отрезок толстой веревки или кабеля.

14. Следом за сцеплением снимаем барабан со звездочкой, игольчатый подшипник и червячную передачу.

15. Откручиваем боковую пластину картера и крышку маслонасоса, после чего извлекаем сам маслонасос.

16. Вытаскиваем патрубок, соединяющий насос с масляным резервуаром.

17. Фиксируем коленвал и откручиваем маховик (против часовой стрелки).

18. Откручиваем крышку и отковыриваем сальник.

19. Остается выкрутить все винты фиксации картера и разъединить половинки (потребуется усилие).

20. Извлечь подшипники из картера, можно обычным выстукиванием. Чтобы установить вплотную обратно, место следует прогреть строительным феном.

На этом этапе, разбор основных компонентов системы можно считать завершенным. Как можно заметить, алгоритм действий вполне доступен и не требует специальных навыков – главное уделять особое внимание мелким элементам. Чтобы не запутаться в обилии винтиков, втулок, манжет, прокладок и стопоров, лучше группировать их по отдельным контейнерам и одновременно снимать процесс на камеру.

При возникновении затруднений в воссоздании первоначального инструмента, всегда можно обратится к представленному выше списку с планом компонентов. В качестве дополнения, рекомендуем посмотреть следующий видеоролик, где продемонстрирована максимально подробная сборка бензопилы с ценнейшими комментариями автора.

Как разобрать бензопилу Stihl

Большинство современных мотопил, особенно бюджетного сегмента, имеют крайне схожую и порой полностью идентичную конструкцию. С повышением стоимости и класса (любительский, профессиональный), инструмент начинает отличатся все большим набором уникальных особенностей. Разумеется, принцип работы един для всех и коренные различия отсутствуют, однако хитрость взаимодействия некоторых компонентов порой застает врасплох даже бывалого пользователя.

Чтобы сберечь время и обезопасить обслуживаемый аппарат от поломки, ознакомьтесь с руководством следующего автора, который четко и профессионально демонстрирует как разобрать бензопилу штиль 180. Видео разбито на 3 части, общей продолжительностью в 51 минуту (1 часть ниже, остальные 2 на канале). Воды и философских рассуждений здесь нет – только конкретика и опытные наблюдения.

Как разобрать бензопилу Husqvarna

Пожалуй, самый дорогостоящий бренд, чей модельный ряд всегда отличается уникальным дизайном и механизмом. От крепления верхней крышки воздушного фильтра, до маслонасоса – количество конструктивных различий вызывает удивление и восхищение эргономичностью.

Зная основы строения классических устройств, освоить модели данной марки достаточно просто, но для полного успокоения, рекомендуем посмотреть, как разобрать бензопилу хускварна от глушителя до сальников картера с полезными комментариями автора.

Как разобрать бензопилу Partner

В качестве завершающего дополнения, обратим внимание на более бюджетный модельный ряд, считающийся одним из лучших в бытовом сегменте. Оригинальные пилы Partner отличаются качеством деталей и весьма надежной конструкцией с уникальными особенностями.

Чтобы облегчить ремонт / обслуживание малознакомого инструмента, лучше посмотреть и заранее узнать, как разобрать бензопилу партнер 350. Видео демонстрирует процесс разборки с нуля до отделения картера на примере модели 350P, которая идентична указанной выше.
