Схема предохранителей и реле Lada Priora (дорестайл/рестайл)
Блок предохранителей в салоне
Для доступа к монтажному блоку:
- Поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;
- Потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.
| Монтажный блок 1118-3722010-00 |
| Монтажный блок DELRHI 15493150 |
| |
| № | А | Функция/компонент |
| F1 | 25 | DELRHI 15493150: Не используется 1118-3722010-00: Электродвигатель вентилятора системы охлаждения двигателя |
| F2 | Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электропакета, контакт «10» колодки XP2 Элемент обогрева заднего стекла | |
| F3 | 10 | Правая фара, лампа дальнего света Комбинация приборов, сигнализатор включения дальнего света фар |
| F4 | 10 | Левая фара, лампа дальнего света |
| F5 | 10 | Монтажный блок, реле включения звукового сигнала Звуковой сигнал |
| F6 | 7,5 | Левая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света левой блок-фары |
| F7 | 7,5 | Правая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света правой блок-фары |
| F8 | 10 | Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации |
| F9 | 25 | DELRHI 15493150: Не используется 1118-3722010-00: Электродвигатель вентилятора отопителя |
| F10 | 10 | DELRHI 15493150: Комбинация приборов, контакт «20» Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона Плафон освещения порога правой передней двери Дополнительный сигнал торможения |
7. 5 | 1118-3722010-00: Жидкокристаллический индикатор комбинации приборов Лампы сигналов торможения Лампа плафона освещения салона | |
| F11 | Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт «53а» Переключатель очистителей и омывателей, контакт «53ah» Выключатель обогрева заднего стекла Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172) Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172) Блок управления надувных подушек безопасности, контакт «25» | |
| F12 | 10 | Комбинация приборов, контакт «21» Контроллер электропакета, контакт «9» колодки X2 Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода Блок управления системы парковки, контакт «11» и «14» |
| F13 | 15 | Прикуриватель |
| F14 | 5 | Лампы габаритного света (левый борт) Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки X2 |
| F15 | 5 | Лампы габаритного света (правый борт) Плафон освещения вещевого ящика |
| F16 | 10 | Гидроагрегат ABS, контакт «18» |
| 5 | Блок управления ABS | |
| F17 | 10 | Противотуманная фара левая |
| F18 | 10 | Противотуманная фара правая |
| 15 | Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений | |
| F20 | 10 | Выключатель рециркуляции (сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол (датчик дождя), контакт «1» |
| F21 | 5 | С 2007 года: Переключатель световой сигнализации, контакт «30» Колода диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14» |
| 10 | С 2013 года: Центральный блок кузовной электроники (центральный замок, электростеклоподъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением) Диагностический разъем Блок управления отопителем | |
| F22 | 20 | С 2007 года: Электродвигатель очистителя ветрового стекла (автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты) |
| 5 | С 2013 года: Блок выключателей на двери водителя | |
| F23 | 7,5 | С 2007 года: |
| 5 | С 2013 года: Дневные ходовые огни | |
| F24 | 15 | С 2013 года: Блок управления системой надувных подушек безопасности |
| F25 | 20 | С 2013 года: Центральный блок кузовной электроники, очиститель ветрового стекла |
| F26 | 5 | С 2013 года: Задние противотуманные огни |
| F27 | — | Запасной |
| F28 | — | Запасной |
| F29 | — | Запасной |
| F30 | — | Запасной |
| F31 | 30 | Контроллер электропакета, клемма «2» колодки X1 Контроллер электропакета, клемма «3» колодки X1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери |
| F32 | 30 | С 2013 года: Электровентилятор отопителя |
| Реле | ||
| К1 | Реле вентилятора системы охлаждения (на автомобиле без кондиционера) Люкс Плюс: Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением; 5-1393304-8 TYCO) | |
| К2 | Реле включения обогрева заднего стекла | |
| К3 | Реле включения стартера | |
| К4 | Реле разгрузки выключателя зажигания | |
| К5 | Не используется | |
| К6 | С 2007 года: Реле очистителя ветрового стекла С 2013 года: Не используется | |
| К7 | Реле включения дальнего света фар | |
| К8 | Реле включения звукового сигнала | |
| К8 | Реле ближнего света фар | |
| К9 | С 2007 года: Реле включения звукового сигнала тревожной сигнализации С 2013 года: Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар)) | |
| К10 | Реле включения противотуманных фар | |
| К11 | С 2007 года: Реле включения обогрева передних сидений С 2013 года: Реле задних противотуманных огней | |
| К12 | Люкс Плюс: Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим) | |
Блок предохранителей в моторном отсеке
Блок предохранителей расположен возле аккумуляторной батареи
| № | А | Функция/компонент |
| 30 | Обмотка главного реле, предохранитель постоянного питания контроллера, предохранитель силовой цепи главного реле | |
| 2 | 60 | С 2007 года: Цепи всех потребителей, запитываемых от замка зажигания |
| 40 | С 2013 года: Блок управления ABS | |
| 3 | 60 | Цепи потребителей, к которым подводится постоянный «+» от аккумуляторной батареи независимо от положения ключа в замке зажигания (плафон освещения салона, прикуриватель, звуковой сигнал, сигналы торможения, контроллер системы дистанционного управления электропакетом) |
| 40 | С 2013 года: Блок управления ABS | |
| 4 | 60 | Силовая цепь генератора (соединение генератора с аккумуляторной батареей) |
| 5 | 50 | Цепь питания электроусилителя рулевого управления |
| 6 | 60 | Силовая цепь генератора (соединение генератора с аккумуляторной батареей) |
Дополнительный блок предохранителей в моторном отсеке
Блок (5) расположен на левом стакане
| № | А | Функция/компонент |
| 1 | 50 | Элемент обогрева ветрового стекла |
| 2 | — | Не используется |
| 3 | 40 | Электродвигатель вентилятора отопителя |
| 4 | 15 | Цепь электромагнитной муфты компрессора кондиционера |
| 5 | 30 | Электродвигатель дополнительного вентилятора системы охлаждения |
| 6 | 30 | Электродвигатель основного вентилятора системы охлаждения |
| Реле | ||
| К1 | Реле большой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером) | |
| К2 | Реле кондиционера | |
| К3 | Реле вентилятора отопителя | |
| К4 | Реле малой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером) | |
| К5 | Управляющее реле вентиляторов системы охлаждения (на автомобиле с кондиционером) | |
Дополнительные предохранители и реле (система впрыска топлива)
Блок реле и предохранителей системы управления двигателем закреплен в салоне автомобиля — на кронштейне под консолью приборов, рядом с контроллером.
Для доступа к этому блоку снимаем правый боковой щиток облицовки туннеля пола.
| № | А | Функция/компонент |
| 1 | 15 | С 2013 года: Цепь постоянного питания контроллера |
| 7.5 | С 2007 года: Цепь постоянного питания контроллера | |
| 2 | 15 | Топливный насос |
| 3 | 15 | С 2007 года: Главное реле С 2013 года: Не используется |
| 4 | 15 | С 2013 года: Главное реле С 2007 года: Не используется |
| Реле | ||
| К1 | Реле топливного насоса | |
| К2 | Главное реле | |
Предохранители Лада Приора и реле с описанием назначения и схемами блоков
Лада Приора (Lada Priora) общее обозначение семейства автомобилей выпускавшихся с кузовами седан, хэтчбек, универсал и купе.
Головной машиной семейства был ВАЗ-2170. Годы выпуска: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018. За это время приора прошла одно не большое обновление и глубокий рестайлинг (приора 2). В данном материале вы найдёте описание блоков предохранителей и реле Лада Приора со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля (норма, стандарт, люкс, люкс плюс).
Содержание
- 1 Блок в салоне
- 1.1 Основной блок
- 1.1.1 Вариант 1
- 1.1.2 Вариант 2
- 1.1.3 Описание
- 1.2 Дополнительный блок
- 1.1 Основной блок
- 2 Блоки под капотом
- 2.1 Блок предохранителей
- 2.2 Блок реле и предохранителей
- 2.2.1 Вариант 1
- 2.2.2 Вариант 2
- 3 Руководство Лада Приора
Блок в салоне
Основной блок
Главный блок с предохранителями и реле находится под панелью приборов со стороны водителя, за защитной крышкой, которая крепится несколькими элементами.

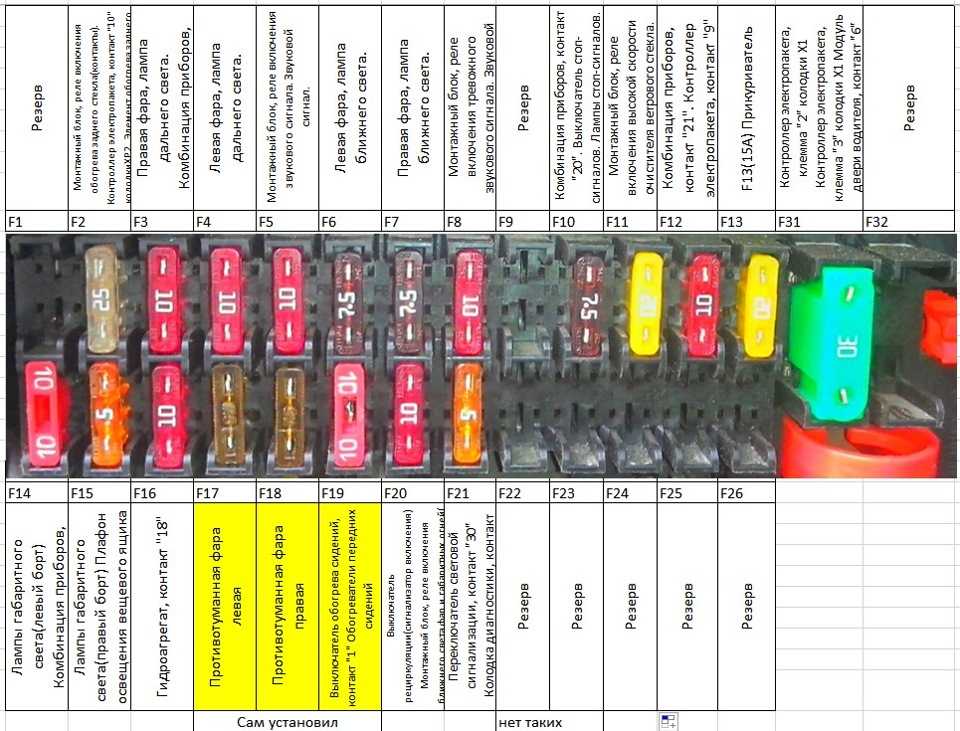

Фото – схема
Пример
Вариант 2Схема
Описание
Общее описание предохранителей
| F1 | 25А Электродвигатель вентилятора системы охлаждения двигателя |
| F2 | 25А Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электро пакета, контакт “10” колодки XP2 Элемент обогрева заднего стекла |
| F3 | 10А Правая фара, лампа дальнего света Комбинация приборов, сигнализатор включения дальнего света фар |
| F4 | 10А Левая фара, лампа дальнего света |
| F5 | 10А Монтажный блок, реле включения звукового сигнала Звуковой сигнал |
| F6 | 7,5А Левая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света левой блок-фары |
| F7 | 7,5А Правая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света правой блок-фары |
| F8 | 10А Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации |
| F9 | 25А Электродвигатель вентилятора отопителя |
| F10 | 10А Комбинация приборов, контакт “20” Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона Плафон освещения порога правой передней двери Дополнительный сигнал торможения |
| 7,5А Жидкокристаллический индикатор комбинации приборов Лампы сигналов торможения Лампа плафона освещения салона | |
| F11 | 20А Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт “53а” Переключатель очистителей и омывателей, контакт “53ah” Выключатель обогрева заднего стекла Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172) Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172) Блок управления надувных подушек безопасности, контакт “25” |
| F12 | 10А Комбинация приборов, контакт “21” Контроллер электро пакета, контакт “9” колодки X2 Блок управления электромеханическим усилителем рулевого управления, контакт “1” колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода Блок управления системы парковки, контакт «11» и «14» |
| F13 | 15А Прикуриватель |
| F14 | 5А Лампы габаритного света (левый борт) Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электро пакета, контакт “12” колодки X2 |
| F15 | 5А Лампы габаритного света (правый борт) Плафон освещения вещевого ящика |
| F16 | 10А Гидроагрегат ABS, контакт “18” |
| 5А Блок управления ABS | |
| F17 | 10А Противотуманная фара левая |
| F18 | 10А Противотуманная фара правая |
| F19 | 15А Выключатель обогрева сидений, контакт “1” Обогреватели передних сидений |
| F20 | 10А Выключатель рециркуляции (сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением) Реле электро вентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты “3”, “11” Контроллер системы автоматического управления климатической установкой, контакт “1” Датчик системы автоматической очистки стекол (датчик дождя), контакт “1” |
| F21 | 5А с 2007 года: Переключатель световой сигнализации, контакт “30” Колода диагностики, контакт “16” Часы Контроллер системы автоматического управления климатической установкой, контакт “14” |
| 10А с 2013 года: Центральный блок кузовной электроники (центральный замок, электро стекло подъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением) Диагностический разъем Блок управления отопителем | |
| F22 | 20А с 2007 года: Электродвигатель очистителя ветрового стекла (автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты) |
| 5А с 2013 года: Блок выключателей на двери водителя | |
| F23 | 7,5А с 2007 года: Блок управления стеклоочистителем и внешним освещением, контакт “20” |
| 5А с 2013 года: Дневные ходовые огни | |
| F24 | 15А с 2013 года: Блок управления системой надувных подушек безопасности |
| F25 | 20А с 2013 года: Центральный блок кузовной электроники, очиститель ветрового стекла |
| F26 | 5А с 2013 года: Задние противотуманные огни |
| F27 | Запасной |
| F28 | Запасной |
| F29 | Запасной |
| F30 | Запасной |
| F31 | 30А Контроллер электро пакета, клемма “2” колодки X1 Контроллер электро пакета, клемма “3” колодки X1 Модуль двери водителя, контакт “6” Плафон освещения порога левой передней двери АБС |
| F32 | 30А с 2013 года: Электро вентилятор отопителя |
За работу прикуривателя отвечает предохранитель номер 15А.
Назначение реле
| К1 | Реле вентилятора системы охлаждения (на автомобиле без кондиционера) Люкс Плюс: Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением; 5-1393304-8 TYCO) | |
| К2 | Реле включения обогрева заднего стекла | |
| К3 | Реле включения стартера | |
| К4 | Реле разгрузки выключателя зажигания | |
| К5 | Не используется | |
| К6 | С 2007 года: Реле очистителя ветрового стекла С 2013 года:Не используется | |
| К7 | Реле включения дальнего света фар | |
| К8 | Реле включения звукового сигнала | |
| К8 | Реле ближнего света фар | |
| К9 | С 2007 года: Реле включения звукового сигнала тревожной сигнализации С 2013 года:Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар)) | |
| К10 | Реле включения противотуманных фар | |
| К11 | С 2007 года: Реле включения обогрева передних сидений С 2013 года:Реле задних противотуманных огней | |
| К12 | Люкс Плюс: Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим) | |
Дополнительный блок
Дополнительный блок с предохранителями и реле в салоне, отвечающий за работу двигателя и топливную систему, расположен с правой стороны, под консолью приборов, за защитной крышкой и крепятся на одном кронштейне.
Пример исполнения
Схема
Обозначение предохранителей
- 7,5/15А Цепь постоянного питания контроллера
- 15А Топливный насос
- 15А Главное реле либо резерв
- 15А Главное реле либо резерв
Расшифровка реле
- К1 – Реле топливного насоса
- К2 – Главное реле
Блоки под капотом
Блок предохранителей
Данный блок расположен рядом с аккумуляторной батарей.
Фото – схема
Описание Вариант 1
| F1 | 60А Силовая цепь генератора (соединение генератора с аккумуляторной батареей) |
| F2 | 50А Цепь питания электро усилителя рулевого управления |
| F3 | 60АСиловая цепь генератора (соединение генератора с аккумуляторной батареей) |
| F4 | 30А Блок управления ABS |
| F5 | 40А Блок управления ABS |
| F6 | 30А Цепи системы управления двигателем |
Описание Вариант 2
| F1 | 15А Цепь электромагнитной муфты компрессора кондиционера |
| F2 | 40А Электродвигатель вентилятора отопителя |
| F3 | Резерв |
| F4 | 50А Элемент обогрева ветрового стекла |
| F5 | 30А Электродвигатель основного вентилятора системы охлаждения |
| F6 | 30А Электродвигатель дополнительного вентилятора системы охлаждения |
Блок реле и предохранителей
Находится рядом с блоком предохранителей и закрыт защитной крышкой.
Вариант 1
Назначения
- Предохранитель цепи питания электро вентилятора правого (30 А)
- Предохранитель цепи питания электро вентилятора левого (30 А)
- Реле электро вентилятора правого
- Реле дополнительное (последовательного включения электро вентиляторов левого и правого)
- Реле электро вентилятора левого
- Предохранитель цепи питания электро вентилятора отопителя (40 А)
- Предохранитель цепи питания компрессора (15 А)
- Реле электро вентилятора отопителя
- Реле компрессора
Вариант 2
Обозначение
- Максимальная скорость вентилятора отопителя
- Правый вентилятор
- Реле последовательного включения вентиляторов (низкая скорость)
- Левый вентилятор
- Предохранитель левого вентилятора (низкая скорость)
- Правый вентилятор
- Вентилятор отопителя
- Компрессор
- Вентилятор отопителя
- Реле компрессора
Руководство Лада Приора
Больше информации про ремонт и обслуживание Лада Приора можете узнать в руководстве: “скачать“.
У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
Знаете как сделать материал лучше или остались вопросы, пишите всё в комментарии.
Как определить постоянные и переключаемые предохранители
Знаете ли вы, что мы написали серию статей, чтобы направить вас на правильный путь к обучению установке
собственный видеорегистратор? Это вторая из трех статей в серии «Как идентифицировать».
Вы можете использовать ссылки ниже, чтобы
продолжить другие статьи. Часть 1: Как идентифицировать свой автомобиль
Предохранитель типа . Часть 3: Как определить правильное заземление
Пункт .
Нужна помощь в самостоятельной установке видеорегистратора с помощью установочного комплекта или BlackVue Power Magic Pro? Вы попали в нужное место.
Наше обучающее видео и эти инструкции научат вас шаг за шагом, как определите постоянные и переключаемые предохранители вашего автомобиля и объясните, почему это важно сделать.
Подключение видеорегистратора к блоку предохранителей имеет свои преимущества: оно не только выход для сигарет, он скрывает отвлекающие провода, чтобы улучшить видимость ветрового стекла, и позволяет установить видеорегистратор выглядеть чисто и профессионально.
Если у вас есть видеорегистратор BlackVue, вы можете использовать
функция режима парковки, не влияющая на здоровье вашей батареи с помощью Power Magic Pro или
прямой жгут проводов.
Нужна помощь в поиске блока предохранителей и выяснении типа предохранителей? Ознакомьтесь с Часть I: Как определить свой предохранитель Введите .
Для начала мы хотим объяснить, почему для вас так важно заглянуть в блок предохранителей и получить из тестового света в первую очередь.
В чем разница между постоянным и переключаемым предохранителем?
В вашем автомобиле используются такие же электрические цепи, как и в вашем доме. Эти цепи обеспечивают питание к электрическим компонентам, расположенным по всему автомобилю, таким как фары, радио и дверные замки.
В современных легковых и грузовых автомобилях обычно используются цепи двух типов:
цепи, которые находятся под напряжением все время, и цепи, которые находятся под напряжением только при работающем двигателе. Схема, которая
«Живой» или «Горячий» означает, что он постоянно получает питание, даже когда ваш автомобиль припаркован и двигатель
выключен.
Мы будем называть этот тип схемы как константа в этом уроке.
Мы будем называть холодные цепи или цепи, которые находятся под напряжением только при работающем двигателе, как заменил в этом уроке.
Внутри блока предохранителей эти постоянные и переключаемые цепи, как правило, располагаются рядом друг с другом, каждая цепь защищена отдельным предохранителем. Предохранитель служит «точкой проверки» для определения типа цепь может быть.
У производителей транспортных средств нет единого дизайна или по-настоящему надежных руководств у владельцев. инструкции, чтобы знать, какие цепи являются постоянными, а какие переключаемыми. Облом, мы знаем.
Если у вас нет доступа к техническому руководству на уровне дилера, единственный способ быть на 100% уверенным в том, какой Схема заключается в том, чтобы проверить схемы самостоятельно.
Но не беспокойтесь: это простой процесс, и вам нужен только один инструмент, чтобы выполнить работу.
Инструмент, который вам понадобится для проверки ваших предохранителей, представляет собой электрическую цепь. тестер, также известный как тестовый свет. Это ссылка на тестер, который мы используем в этом руководстве. Если вы у вас нет контрольной лампы, любой другой инструмент для проверки напряжения, например мультиметр, будет работать нормально.
Готовы узнать, какие предохранители в вашем блоке предохранителей постоянные, а какие переключаемые? Давайте Начать!
Заявление об ограничении ответственности
Перед тем, как мы приступим к тестированию цепей заземления и тестированию предохранителей, важно помнить, что этот вид работ должен выполняться только квалифицированным лицом или квалифицированным предприятием. Работа с вашим электрическая система автомобиля может быть опасна как для вас, так и для вашего автомобиля. Если все это в новинку для вас и вы не чувствуете себя уверенно, работая с блоком предохранителей вашего автомобиля, мы рекомендуем вам обратиться к профессионалу!
Если вы находитесь в Центральном Техасе, мы будем рады установить для вас видеорегистратор здесь, в The Dashcam.
Магазин. Вот ссылка на наш готовый видеорегистратор
фотогалереи установки, чтобы увидеть, как будет выглядеть готовый продукт, и вот ссылка, чтобы запланировать установку видеорегистратора на нашем месте
в Остине, штат Техас.
Если вы находитесь за пределами Остина, вот список рекомендуемых нами специалистов по установке видеорегистраторов в других частях США
Шаг 1. Выключите автомобиль
Перед выполнением любых электромонтажных работ убедитесь, что двигатель вашего автомобиля выключается и ключ полностью вынимается из замка зажигания.
Шаг 2. Найдите блок предохранителей
Если в вашем автомобиле несколько блоков предохранителей, блок предохранителей, ближайший к тому месту, где вы будете устанавливать видеорегистратор.
Нужна помощь в поиске блока предохранителей? Ознакомьтесь с Часть I: Как определить свой предохранитель Введите .
Шаг 3.
Подсоедините к точке заземленияС помощью тестера цепей подключите заземляющий зажим к оголенному металлу точку на транспортном средстве. Это ваша основная точка. Идеальной точкой заземления должен быть голый неокрашенный металл; в противном случае вы не сможете завершить или замкнуть цепь.
Наилучшей точкой заземления на транспортном средстве обычно является отрицательная клемма на автомобильный аккумулятор. Это также хорошая возможность проверить свой тестовый свет. Для проверки подключите заземляющий зажим к отрицательную клемму и кончик щупа к положительной клемме. Если ваш тестер цепи загорится, вы знать, что он работает правильно.
К сожалению, это редко бывает удобной точкой подключения для проверки предохранителя. коробки, которые находятся внутри кабины автомобиля, поэтому вам нужно искать хорошее заземление в другом месте.
Мы обнаружили, что металлическая дверная защелка является надежной точкой заземления.
Один из них
металлические защелки обычно находятся достаточно близко к блоку предохранителей, чтобы работать на вас.
Шаг 4. Проверьте предохранители с помощью Найти постоянные предохранители
Теперь пришло время проверить предохранители. Проверьте предохранитель, прикоснувшись к кончику тестер цепи к открытым металлическим штырям с обеих сторон лицевой панели предохранителя. Поскольку двигатель выключен и ключ из замка зажигания, вы должны быть в состоянии проверить предохранители и определить, какие из них являются постоянными. Постоянная плавкие предохранители — это предохранители, которые зажигают ваш тестер цепи.
Если вы обнаружите в своем предохранителе комбинацию как постоянного, так и переключаемого предохранителя
коробка — супер! Мы на верном пути. Если в блоке предохранителей вы обнаружите только один тип цепи, не расстраивайтесь. Некоторые автомобили
может потребоваться дополнительное тестирование, и мы рассмотрим это позже в этом руководстве.
Шаг 5. Проверьте предохранители с помощью Найти переключаемые предохранители
Найдите перегоревший предохранитель, который показывает холодный, когда двигатель выключен. Вставьте ключ обратно в замок зажигания и поверните его в положение «включено». Вам не обязательно начинать двигатель однако. Еще раз проверьте предохранитель: если он загорится, отлично! Вы дважды проверили, что этот предохранитель переключенный предохранитель. Выключите двигатель и вытащите ключ из замка зажигания. Рекомендуем еще раз проверить тот же предохранитель. когда ваш автомобиль выключен, чтобы трижды проверить, что это надежная цепь переключаемого предохранителя.
Теперь, когда вы идентифицировали переключаемый предохранитель, вы можете выбрать любой из
другие предохранители, которые остаются включенными для вашего постоянного предохранителя. Если возможно, мы рекомендуем использовать второстепенную цепь в качестве
ваш постоянный источник питания, чтобы уменьшить ваши шансы повлиять на любые чувствительные системы управления транспортным средством, которые могут быть
подарок.
Наиболее идеальные схемы будут помечены как «аксессуары» в руководстве пользователя или на крышке блока предохранителей.
диаграмма.
Шаг 6. Подключите аксессуар к идентифицированному Постоянные и переключаемые предохранители
Теперь, когда вы определили свои постоянные и переключаемые предохранители, вы можете готов к подключению дополнительных ответвителей предохранителей, Power Magic Pro, жгутов прямого подключения BlackVue или других электрические принадлежности в соответствующие гнезда для постоянных и переключаемых предохранителей. Следуйте инструкциям, прилагаемым к вашего устройства или определите маркировку или цвет каждого провода, чтобы убедиться, что вы подключаете правильный провод к его соответствующий предохранитель. После завершения установки проверьте правильность работы устройства перед упаковкой. вверх.
Не удалось найти переключаемые предохранители? Если кажется, что все ваши цепи находятся на всех возможны два объяснения:
1.
Некоторые автомобили действительно не имеют коммутируемых цепей предохранителей в некоторых
коробки предохранителей. Возможно, вам придется найти другой источник импульсного питания или проверить другой блок предохранителей. Этот сценарий
не очень распространен.
2. В некоторых автомобилях используется система задержки переключения предохранителей, т.е. Цепи предохранителей остаются включенными до 30 минут после выключения двигателя и извлечения ключа из замка зажигания. зажигание.
Идентифицировать этот тип цепи сложнее, так как во многих случаях коммутируемые цепи будет повторно активирован путем отпирания автомобиля, приближения брелока к автомобилю или даже сидя на одном из передних сидений. В этом случае вам следует обратиться к руководству пользователя для получения дополнительной информации. информацию о вашем автомобиле или свяжитесь со специалистом, который может помочь.
Теперь вы узнали, как идентифицировать постоянные и переключаемые предохранители для установки
отводы плавких предохранителей, Power Magic Pro, жгут проводов прямого подключения BlackVue или другие электрические принадлежности к вашему
машина.
Нужна тестовая лампа или установочный комплект, чтобы помочь вам с установкой самодельного видеорегистратора? Как насчет полный комплект для самостоятельной установки? Пожалуйста, перейдите по одной из ссылок ниже:
Отказ от ответственности
Инструкции Dashcam Store™ являются собственностью Dashcam Store LLC. («видеорегистратор Store™»), и настоящим не передаются никакие права собственности. Никакая часть этих инструкций не может быть использована, воспроизведены, переведены, преобразованы, адаптированы, сохранены в поисковой системе, переданы или переданы любым означает, для любых коммерческих целей, включая, помимо прочего, продажу, перепродажу, лицензию, аренду или лизинг, без предварительное письменное согласие The Dashcam Store™.
Dashcam Store™ не дает никаких заявлений и гарантий, явных или подразумеваемых, в отношении
точности или полноты этих инструкций.
Пользователи должны знать, что обновления и поправки будут внесены с
время от времени к этим инструкциям. Пользователь несет ответственность за определение того, были ли такие
обновления или поправки. Ни The Dashcam Store™, ни кто-либо из его директоров, должностных лиц, сотрудников или агентов не должны
несет ответственность по договору, гражданскому правонарушению или любым другим образом перед любым лицом за любые убытки, ущерб, травмы, ответственность,
затраты или расходы любого характера, включая, помимо прочего, случайные, особые, прямые или косвенные убытки
возникающие из или в связи с использованием этих инструкций.
Замена автомобильных предохранителей (сделай сам)
Обновлено: 10 декабря 2018 г.
Решите проблемы с электричеством самостоятельно, просто заменив предохранитель. Мы покажем вам, как проверить автомобильные предохранители, как заменить автомобильный предохранитель и многое другое здесь.
Следующий проект›
Семейный мастер на все руки
Автомобили работают не только на газе, но и на электричестве, и почти все это проходит через предохранители. Узнайте, где они находятся, как обнаружить перегоревший предохранитель и как его заменить. Это займет около пяти минут, стоит около 1 доллара и избавит вас от хлопот, связанных с поездкой в ремонтную мастерскую.
Эксперты DIY из журнала The Family Handyman Magazine
- Время
- Сложность
- Стоимость
- Острогубцы
- Сменные предохранители
- Не более часа
- Новичок
- 9014 $17 Les than
- 9014 148 Шаг 1: Найдите автоматические предохранители
Фото 1: Как проверить автомобильные предохранители под капотом
Проверить автомобильные предохранители довольно просто, но всегда разумно изучить руководство по эксплуатации, чтобы узнать, где находится блок предохранителей. Часто бывает под капотом.
Под приборной панелью
В некоторых автомобилях блок предохранителей расположен под приборной панелью, под боковыми панелями или под задним сиденьем.

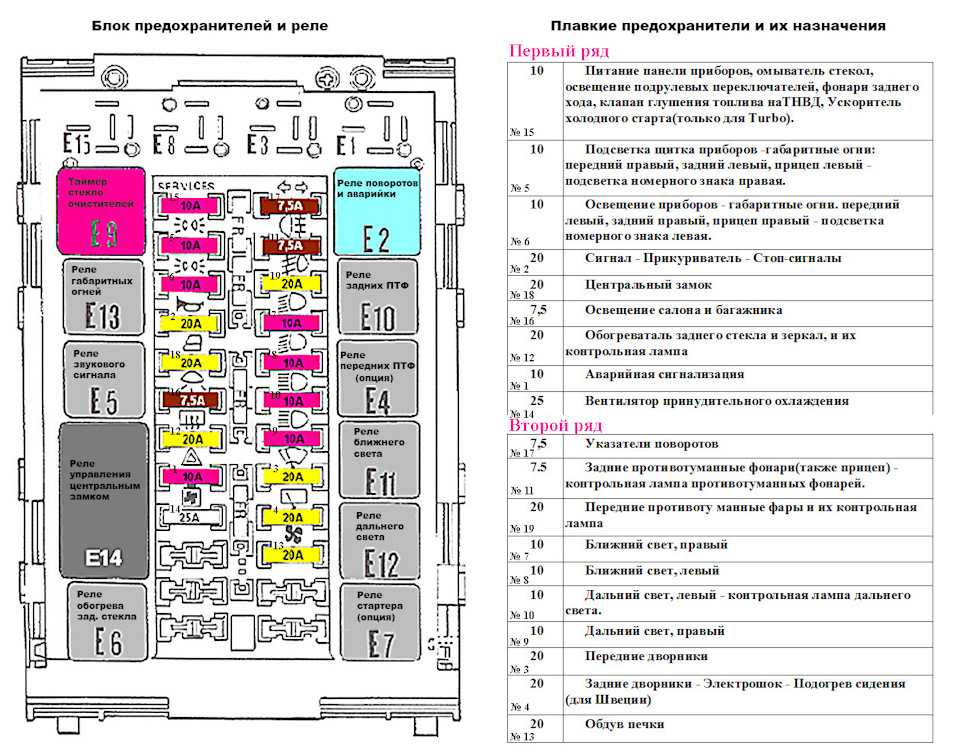

Фото 2: На схеме предохранителей показано расположение предохранителей
Снимите крышку и найдите наклейку-указатель. Возможно, вам придется проверить в руководстве пользователя местонахождение предохранителя, который вы ищете.
Задняя сторона крышки
Многие крышки предохранителей содержат дополнительные автомобильные предохранители и съемники предохранителей на задней стороне. Если вы используете один из них, замените его, когда в следующий раз пойдете в магазин автозапчастей.
Современные автомобили имеют 40 или более автоматических предохранителей, сгруппированных в двух или более местах, номинал которых обычно варьируется от 10 до 30 ампер. Обычно они расположены на приборной панели или рядом с приборной панелью, предохранители также можно найти под капотом и даже под задним сиденьем.
В следующий раз, когда ваше радио, свет или другое устройство перестанет работать, скорее всего, виноват перегоревший предохранитель. Посмотрите раздел «Предохранители» в руководстве пользователя, чтобы найти панели предохранителей.
В большинстве руководств есть схема, показывающая, где находится каждый блок предохранителей. На каждой крышке панели предохранителей должна быть схема с указанием каждого устройства и соответствующего предохранителя.
Никогда не заменяйте перегоревший предохранитель на предохранитель с большей силой тока. Всегда заменяйте предохранитель на предохранитель с указанным номинальным током. Вы можете установить предохранитель следующего меньшего номинала, чтобы продержаться в крайнем случае, пока вы не купите замену.
Шаг 2: Проверка неисправного предохранителяФото 3: Проверка автомобильным фонарем
Закрепите заземляющий провод тестового фонаря на металлическом компоненте. Поверните ключ зажигания в положение «Работа». Затем проверьте оба крошечных тестовых порта на лице каждого предохранителя. Индикатор должен загореться на каждом порту. Если нет, то предохранитель перегорел.
Фото 4: Проверка с помощью тестера предохранителей
Поверните ключ в положение «работа» и вставьте штыри тестера в тестовые порты.
Светодиод загорится, если предохранитель исправен.
Найдя блок предохранителей, найдите нужный предохранитель, сверившись со схемой, расположенной внутри крышки. Затем проверьте его стандартной автомобильной контрольной лампой (фото 1). Или купите прибор для проверки предохранителей в магазине автозапчастей, например Autozone, и просто прикоснитесь им к каждому предохранителю по очереди (фото 2).
Не все предохранители одинаковы
Существует по крайней мере семь различных типов предохранителей, поэтому вам понадобится перегоревший предохранитель, чтобы найти подходящую замену. Вот три наиболее распространенных размера автомобильных предохранителей.
Шаг 3: Как заменить предохранительФото 5: Вытащите предохранитель
Удалите предохранитель, помеченный для неработающего устройства автомобиля, например, вентилятора, радио, прикуривателя или габаритных огней. Используйте острогубцы или съемник для предохранителей (продаются в магазинах автозапчастей).
Фото 6: Сгоревший предохранитель
Поднесите предохранитель к свету, чтобы увидеть, не перегорел ли он. Вы увидите тонкий провод, соединяющий две стороны, если предохранитель исправен. Если часть этого провода сгорела, предохранитель неисправен. На картинке слева показано, как выглядит перегоревший предохранитель.
Исправный предохранитель
В исправном предохранителе провод между двумя сторонами остается целым.
Фото 7: Типы предохранителей
Большинство современных автомобильных предохранителей относятся к одному из трех типов: мини, стандартные или макси. Мини- и стандартные предохранители представляют собой быстродействующие предохранители, которые защищают большинство цепей вашего автомобиля, в том числе фары и радиоприемники. Автомобильные предохранители Maxi представляют собой плавкие предохранители замедленного действия, которые защищают цепи с большим потреблением тока, такие как антиблокировочная система тормозов, обогреватель заднего стекла и противобуксовочная система.
Автомобильные предохранители имеют цветовую кодировку в зависимости от силы тока. Например, стандартный синий предохранитель имеет номинал 15 ампер, желтый — 20 ампер, а зеленый — 30. Прежде чем покупать и заменять автомобильные предохранители, имейте в виду, что крышка панели предохранителей часто содержит запасные предохранители и даже съемник предохранителей. Просто не забудьте заменить запасные части, чтобы они были там в следующий раз, когда они вам понадобятся. Купить их можно в любом магазине автозапчастей и на хорошо укомплектованных СТО.
Примечание: Если ваш новый предохранитель перегорает вскоре после его установки, у вас могут быть проблемы в этой цепи. Запишитесь на прием в сервисную станцию или к дилеру для проведения экспертной диагностики для устранения проблемы.
Линейные плавкие предохранители
Некоторые аксессуары, не устанавливаемые на заводе, могут иметь линейный дистанционный предохранитель. Эти предохранители могут быть расположены под приборной панелью, под капотом или даже в багажнике в зависимости от цепи, которую они защищают.
Они, скорее всего, защищают аксессуары вторичного рынка, такие как противотуманные фары или CD-чейнджер. Лучший способ найти встроенный предохранитель — проследить провод от аксессуара до панели предохранителей. По пути вы заметите контейнер с предохранителями, похожий на один из показанных. Откройте корпус, чтобы вытащить предохранитель и осмотрите его. Замените его другим того же размера и силы тока и защелкните корпус обратно.
Необходимые инструменты для этого проекта
Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.
Используйте плоскогубцы, если у вас нет съемника предохранителей.
Необходимые материалы для этого проекта
Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.
Первоначально опубликовано: 10 декабря 2018 г.
