Расположение бронепроводов ваз 2114: Порядок подключения высоковольтных проводов ВАЗ — A116.RU

Порядок подключения высоковольтных проводов ВАЗ — A116.RU

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше  все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.



Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.



Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.





Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!



Порядок бронепроводов ВАЗ 2114 (фото и видео)

Содержание:

  • 1 Схема подключения
  • 2 5 признаков неисправности высоковольтных проводов
  • 3 Коды ошибок
  • 4 Как проверить бронепровода?
  • 5 Как часто нужно менять ВВП?
  • 6 Как выбрать высоковольтные провода?

Высоковольтные провода в ВАЗ 2114 – это обязательная деталь, с помощью которой импульс тока передается на от . Электричество, которое подается на свечи провоцирует воспламенение топлива внутри цилиндров. Именно это дает возможность начать новый такт работы мотора. При установке важно соблюдать порядок бронепроводов в ВАЗ 2114.

Строение таких проводов особенное, ведь они состоят из медной тонкопроводящей жилы и изоляции. В конце имеются наконечники из металла и защитные колпачки из пластика. Их прочность очень важно проверять при покупке. Но, не только качество проводников влияет на работу авто, но и правильность подключения.

Схема подключения

При подключении ВВП важно придерживаться строгой последовательности. Каждому цилиндру мотора есть соответствующее гнездо на модуле зажигания. Гнезда на корпусе пронумерованы, потому перепутать что-либо сложно даже для автомобилиста, который получил доступ к механизму впервые.

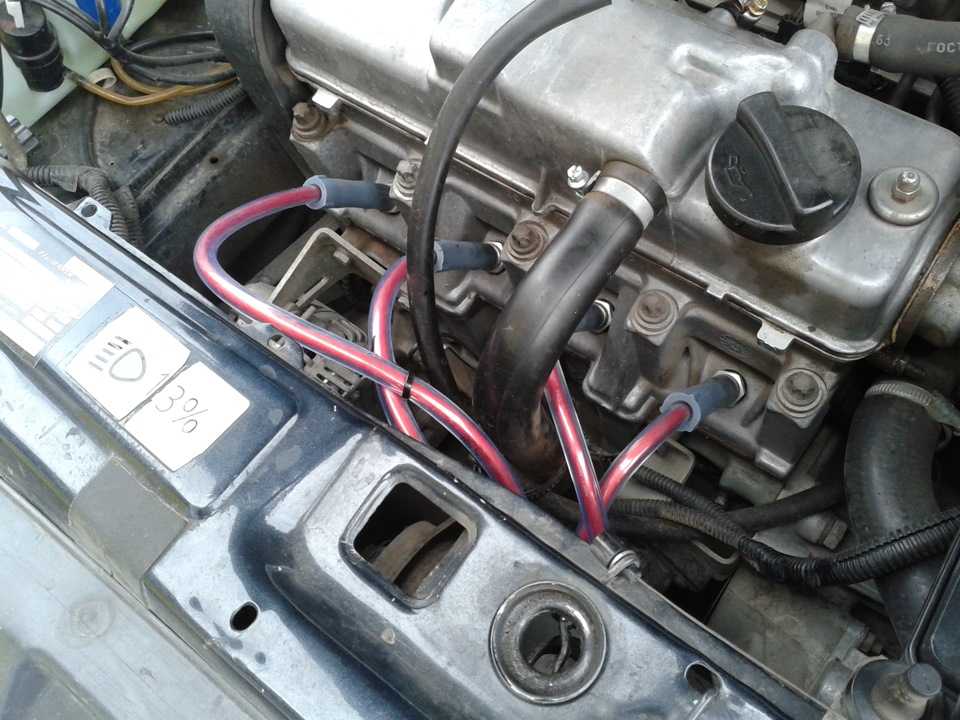

Порядок подключения высоковольтных проводов на ВАЗ 2114 с инжекторным двигателем зависит от года выпуска машины. Если ваше авто сошло с конвейера до 2004 года, то в нем 4 цилиндра, на более поздние модели уже устанавливались трехконтактные катушки.

Итак, если доступ нужен к ВАЗ, который выпущен 17 и более лет назад, то выглядеть это будет так:

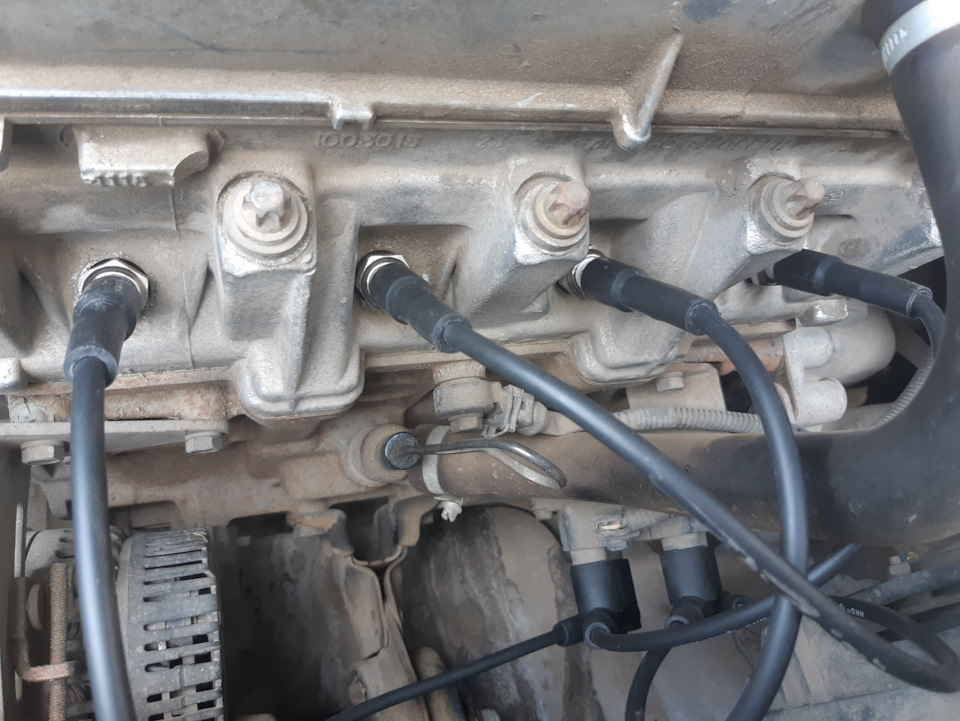

Если у вас «молодое» авто, то расположение высоковольтных проводов у ВАЗ 2114 будет следующее:


На картинках четко обозначены номера разъёмов, в которые следует подключить соответствующие провода.

Внимание! Цилиндры считаются слева направо.

Соблюдайте следующую последовательность:

  1. Заведите авто, и откройте капот, обеспечив доступ к деталям.
  2. Снимаем клеммы с коробки передач.
  3. Удаляем старые провода из гнезд, чтобы обеспечить доступ новым.
  4. Ориентируясь на схему, подключите новые высоковольтные провода. Можно схематически перерисовать схему на лист бумаги, чтобы не трогать грязными руками телефон.
  5. Подключите АКБ.

Имея доступ к такой последовательной информации, у вас несомненно все получится.

5 признаков неисправности высоковольтных проводов

Понять, что проблема именно в бронепроводах, помогут 5 основных признаков:

  1. Увеличивается расход топлива
  2. На средних и высоких оборотах силовой агрегат начинает работать неустойчиво
  3. Во влажную погоду мотор проблематично заводится

Если у вас есть подобные проблемы, следует проверить, есть ли доступ электрической цепи, и правильна ли распиновка бронепроводов.

Коды ошибок

В широкий доступ опубликовали основные коды ошибок, связанные с высоковольтными проводами.
– код ошибки, при которой цилиндры пропускают зажигание. В некоторых авто код может варьироваться между Р 0300-Р0312.

Как проверить бронепровода?

Нужно знать не только порядок подключения высоковольтных проводов на ВАЗ 2114, но и уметь их проверить. Есть несколько вариантов:

  1. Поочередно отключать ВВП от свечей. Если после этого в работе мотора нет изменений, то, скорее всего, именно он поломанный.
  2. Прозвонить бронепровод можно с помощью обычного мультиметра. Для этого отсоедините провод, и мультиметром, который находится в режиме замера, прикоснитесь к противоположным контактам. В норме показатель не может превышать отметку в 20 кОм.

Как часто нужно менять ВВП?

Завод-изготовитель не дает пояснений, насколько часто нужно производить замену ВВП, потому большинство автомобилистов занимаются процедурой лишь тогда, когда проблема становится очевидной. Причиной чаще всего становится изоляция, которая рассыхается и рассыпается со временем от высоких температур и влажности.

Еще одна причина – окисление контактов, которые присоединяются к свечам.

Как выбрать высоковольтные провода?

Важно не только грамотное подключение высоковольтных проводов на ВАЗ 2114, но и выбор детали. Во время покупки следует ориентироваться на два основных фактора – сопротивление, и пробивное напряжение.

Чем слабее уровень сопротивления, тем быстрее импульс будет передаваться. А величина пробивного напряжения показывает насколько ВВП будут устойчивыми и долговечными.

Бронированный кабель: Тип AC | UpCodes

// СНИМОК КОДА

Texas Electrical Code 2020 > 3 Методы и материалы проводки > 320 Бронированный кабель: тип AC

320.1 Область применения

В этой статье рассматриваются спецификации по использованию, установке и строительству армированного кабеля типа AC.

320.2 Определение

Определение, данное в этом разделе, должно применяться в рамках данной статьи и всего Кодекса .

Бронированный кабель, тип AC. Изготовленная сборка изолированных проводников в гибкой сцепленной металлической броне. См. 320.100.

320.6 Требования к списку

Кабель типа переменного тока и соответствующая арматура должны быть перечислены.

320.10 Разрешенные виды использования

Кабель переменного тока разрешается использовать следующим образом:

  1. Для фидерных и ответвленных цепей в открытой и скрытой прокладке
  2. В кабельных лотках
  3. В сухих местах
  4. Встроен в штукатурку на кирпичной или другой штукатурке кирпичная кладка, за исключением влажных или мокрых помещений
  5. Для запуска или ловли в воздушных пустотах каменных блоков или плиточных стен, где такие стены не подвергаются воздействию чрезмерной влаги или сырости.

    320.12 Использование не разрешено

    Кабель переменного тока не должен использоваться следующим образом:

    1. В местах, подверженных физическому повреждению
    2. Во влажных или влажных помещениях в условиях чрезмерной влажности или сырости
    3. При воздействии коррозионных условий
    4. Встраивается в штукатурку на кирпичной или другой каменной кладке во влажных или влажных местах

    320.15 Открытые работы

    Открытые участки кабеля, за исключением случаев, предусмотренных в 300.11(B), должны плотно прилегать к поверхности отделки здания или подножек. Открытые прогоны также разрешается устанавливать на нижней стороне балок, где они опираются на каждую балку и расположены так, чтобы не подвергаться физическому повреждению.

    320.17 Через или параллельно элементам каркаса

    Кабель типа AC должен быть защищен в соответствии с 300.4(A), (C) и (D), если он проложен через элементы каркаса или параллельно им.

    320.23 На доступных чердаках

    Кабели типа AC на доступных чердаках или чердаках должны быть проложены в соответствии с 320.23(A) и (B).

    (A) Кабели, проложенные поверху балок перекрытия

    Если кабели проходят поверху балок перекрытия или в пределах 2,1 м (7 футов) от пола или балок перекрытия по поверхности стропил или стоек, кабель должен быть защищены защитными планками высотой не менее кабеля. Если в это пространство нельзя попасть по стационарно установленным лестницам или стремянкам, защита должна требоваться только в пределах 1,8 м (6 футов) от ближайшего края люка или входа на чердак.

    (B) Кабель, проложенный параллельно элементам каркаса

    Если кабель проложен параллельно сторонам стропил, стоек, балок потолка или пола, не требуются ни защитные планки, ни подножки, а установка также должна соответствовать 300,4(Д).

    320.24 Радиус изгиба

    Изгибы кабеля типа AC должны быть выполнены таким образом, чтобы кабель не был поврежден. Радиус изгиба внутренней кромки любого изгиба должен быть не менее пятикратного диаметра кабеля типа AC.

    320.30 Крепление и поддержка

    (A) Общие сведения

    Кабель типа AC должен поддерживаться и закрепляться скобами; кабельные стяжки перечислены и идентифицированы для обеспечения безопасности и поддержки; ремни, вешалки или аналогичные приспособления; или другие утвержденные средства, разработанные и установленные таким образом, чтобы не повредить кабель.

    (B) Крепление

    Если не разрешено иное, кабель типа AC должен быть закреплен в пределах 300 мм (12 дюймов) от каждой розетки, распределительной коробки, шкафа или фитинга и с интервалами, не превышающими 1,4 м (4 1 / 2 фута).

    (C) Опора

    Если не разрешено иное, кабель типа AC должен поддерживаться с интервалами, не превышающими 1,4 м (4 1 / 2 фута).

    Горизонтальные прокладки кабеля типа AC, проложенные в деревянных или металлических элементах каркаса или аналогичных поддерживающих средствах, должны считаться поддерживаемыми и закрепленными, если расстояние между такими опорами не превышает 1,4 м (4 1 / 2 фута).

    (D) Неподдерживаемые кабели

    Кабель типа AC должен быть неподдерживаемым и незакрепленным, если кабель соответствует любому из следующих требований:

    1. Протягивается между точками доступа через скрытые пространства в готовых зданиях или сооружениях, и поддержка практически невозможна
    2. Не более 600 мм (2 фута) на клеммах, где необходима гибкость
    3. Длина не более 1,8 м (6 футов) от последней точки крепления кабеля до точки подключения к светильнику(ам) или другому электрическому оборудованию и кабель и точка подключения находятся в пределах доступного потолка

    Для целей настоящего раздела допускается использование кабельной арматуры типа AC в качестве средства поддержки кабеля.

    320.40 Коробки и фитинги

    Во всех точках, где заканчивается броня кабеля переменного тока, должны быть предусмотрены фитинги для защиты проводов от истирания, если только конструкция выходных коробок или фитингов не обеспечивает эквивалентную защиту, и, в случае кроме того, между проводниками и броней должна быть предусмотрена изолирующая втулка или эквивалентная ей защита. Соединитель или зажим, с помощью которого кабель типа AC крепится к коробкам или шкафам, должен иметь такую ​​конструкцию, чтобы изолирующая втулка или ее аналог были видны при осмотре. При переходе от кабеля типа переменного тока к другим методам проводки кабелей или кабельных каналов в точках соединения должны быть установлены коробка, фитинг или корпус кабелепровода, как требуется в 300.15.

    320.80 Сила тока

    Сила тока определяется в соответствии с 310.14.

    (A) Теплоизоляция

    Бронированный кабель, проложенный в теплоизоляции, должен иметь жилы, рассчитанные на 90°C (194°F). Допустимая нагрузка кабеля, установленного в этих приложениях, не должна превышать допустимую нагрузку проводника, рассчитанного на 60°C (140°F). Допускается использование номинальной температуры 90°C (194°F) для регулировки емкости и расчетов поправок; тем не менее, допустимая нагрузка не должна превышать допустимую нагрузку проводника с номиналом 60°C (140°F).

    Если более двух кабелей типа AC, содержащих два или более токонесущих проводника в каждом кабеле, установлены в контакте с теплоизоляцией, герметиком или герметизирующей пеной без соблюдения расстояния между кабелями, допустимая нагрузка каждого проводника должна быть отрегулирована в соответствии с Таблица 310.15(С)(1).

    (B) Кабельный лоток

    320.100 Конструкция

    Кабель типа AC должен иметь броню из гибкой металлической ленты и внутреннюю соединительную полосу из меди или алюминия, плотно соприкасающуюся с броней по всей длине.

    320.104 Проводники

    Изолированные проводники должны относиться к типу, указанному в Таблице 310.4(А), или к типу, определенному для использования в данном кабеле. Кроме того, жилы должны иметь общую влагостойкую и огнестойкую волокнистую оболочку. Для типа ACT влагостойкое волокнистое покрытие требуется только на отдельных проводниках.

    320.108 Проводник заземления оборудования

    320.120 Маркировка

    Кабель должен быть маркирован в соответствии с 310. 8, за исключением того, что кабель типа AC должен иметь непосредственную идентификацию изготовителя посредством характерной внешней маркировки на броне кабеля по всей его длине.

    Схемы Upcodes

    Что нужно знать перед покупкой

    К

    Ли Валлендер

    Ли Валлендер

    Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

    Узнайте больше о The Spruce’s Редакционный процесс

    Обновлено 13.07.22

    Рассмотрено

    Ларри Кэмпбелл

    Рассмотрено Ларри Кэмпбелл

    Ларри Кэмпбелл (Larry Campbell) — подрядчик по электромонтажным работам с 36-летним опытом работы в области электромонтажных работ в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

    Узнайте больше о The Spruce’s Наблюдательный совет

    Факт проверен

    Джессика Врубель

    Факт проверен Джессика Врубель

    Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

    Узнайте больше о The Spruce’s Редакционный процесс

    Стэнли К. Патц / Getty Images

    Прокладка электрического кабеля от электрощита к таким устройствам, как розетки или выключатели, лежит в основе любого электрического проекта. Выбор электрического кабеля зависит не только от требований проекта, но и от вашего уровня навыков и опыта.

    Вот почему домовладельцы, как правило, тяготеют к NM или неметаллическим электрическим кабелям (Romex — популярная марка NM-кабелей).

    Проволока NM легкая, простая в обращении и недорогая. Его легко резать, рвать и зачищать, а также он легко проходит через отверстия в шпильках.

    Но иногда вы можете открыть стену или потолок и столкнуться с ребристым кабелем в металлической оболочке, называемым BX. В некоторых случаях вы можете использовать кабель BX вместо кабеля NM.

    Хотя кабель BX широко использовался в прошлом, он не ушел в прошлое. Даже в новых проектах у вас по-прежнему есть выбор: использовать кабель BX с металлической оболочкой или кабель NM с пластиковой оболочкой, и есть много веских причин, по которым вы можете решить использовать BX.

    Что такое кабель и провод BX

    Под альтернативными названиями, такими как кабель с металлической оболочкой, тип AC, MC, Greenfield или бронированный кабель, кабель BX представляет собой набор изолированных проводов с пластиковым покрытием (обычно калибра 14 или 12), связанных вместе и защищенных лентой. как металлическая обшивка.

    На первый взгляд, металлическая обшивка BX выглядит как единая ребристая металлическая трубка. На самом деле это металлическая нить, которая проходит по спирали или закручена вокруг проводов.

    BX противопоставляется более новому кабелю NM, что означает «неметаллический». Вместо металлической оболочки у NM есть гладкое виниловое покрытие, которое легко рвать и протягивать через отверстия в шпильках. Romex — одна из популярных марок электрических кабелей NM.

    Основное различие между BX и NM заключается в том, что BX может обеспечивать заземление через внешний металлический корпус. Этот кожух нужно прикрепить к металлическим ящикам.

    Еще одно отличие заключается в том, что некоторые типы кабелей BX можно прокладывать в открытых местах, как в помещении, так и на открытом воздухе. Кабель и электропроводка NM должны всегда прокладываться в закрытом месте (обычно в стене, потолке или под полом). Всегда сверяйтесь с местными строительными и электрическими нормами и правилами, чтобы не оставлять кабель BX открытым.

    Кабель BX Долговечность и замена

    Как и в случае с любым другим кабелем, если броня надрезана, порезана или разорвана, провода внутри могут быть повреждены. Броня BX, хотя и намного прочнее, чем винил NM, все же может быть пробита решительным и неудачно установленным гвоздем или винтом. Однако, за исключением электрических проводов, проложенных по жестким металлическим каналам, ни один другой тип электрического кабеля не имеет такой прочной внешней оболочки, как кабель BX.

    На проводах внутри брони может наблюдаться ухудшение резиновой изоляции. Но это может быть только на открытых концах. Если вы сорвете металлическую обшивку, вы можете обнаружить, что изоляция все еще хорошая.

    Если старая проводка BX находится в хорошем состоянии и может выдерживать более высокие сегодняшние требования к мощности, обычно нет причин для ее замены. В отличие от старых проводов с ручкой и трубкой начала 20 века, оболочка провода не станет липкой и не испортится со временем.

    Старую проводку BX не нужно снимать, если только покрытие проводов внутри оболочки не находится в плохом состоянии.

    Кабель BX

    по сравнению с электрическим кабелем NM

    Кабель Кабель Модель Виниловая оболочка кабеля Кабель Кабель Кабель
      Кабель BX Кабель НМ
    Разрыв BX трудно разорвать без специального инструмента. NM гораздо легче оторвать. Это достигается с помощью недорогого кабельного рыхлителя.
    Стоимость BX дороже, чем кабель NM. NM, как правило, стоит примерно на 25 процентов дешевле, чем кабель BX, поскольку он легче и использует меньше исходных материалов.
    Обращение с BX тяжелая и с трудом проходит через шпильки. Кабель NM не только легкий, но и благодаря скользкому покрытию кабель легко протягивается через отверстия в шпильках.
    Безопасность BX безопаснее NM, так как металлическая броня хорошо защищает от случайных пробитий. NM легко пробивается.
    Заземление BX заземляется через металлическую броню или внутренний заземляющий провод зеленого цвета с пластиковым покрытием. Поскольку винил не является проводником, заземление обеспечивается отдельным оголенным медным заземляющим проводом в жгуте.
    Резка BX режется ножовкой. А еще лучше использовать специальный инструмент для резки бронированного кабеля. NM можно разрезать пассатижами или даже кусачками на инструменте для зачистки проводов.
    Код BX принят Национальным электротехническим кодексом (NEC). Старые кабели BX без внутренней соединительной полосы не принимаются NEC. NM также одобрен NEC.

    Как обрезать кабель BX

    Существует три метода разрыва или снятия внешней металлической брони кабеля ВХ: с помощью специального режущего инструмента ВХ, ножовки или вручную с помощью плоскогубцев.

    Разрыв кабеля

    Разрыв электрического кабеля означает разрыв, оттягивание и удаление внешней оболочки, защищающей набор жгутов проводов. Разрыв отличается от зачистки проводов . Зачистка провода означает удаление пластикового покрытия с отдельного электрического провода.

    Режущий инструмент BX

    Если вы планируете много резать, вы можете приобрести специальный резак BX, такой как Roto-Split. Этот инструмент стоит от 20 до 50 долларов и делает работу по разделке и разрыву кабеля BX намного проще и безопаснее, чем вручную.

    После того, как вы вставите кабель в канавку инструмента, вы поворачиваете ручку, чтобы режущий диск срезал металлическую оболочку. Инструмент откалиброван для резки металла, но останавливается, не касаясь внутренних проводов.

    Резка BX вручную

    Можно резать и разрывать броню без режущего инструмента BX. Вы можете разрезать внешнюю броню ножовкой, используя крепкие кусачки для проволоки или плоскогубцы.

    При таком способе есть опасность надрезать изоляцию на внутренних проводах, не говоря уже о том, чтобы поранить пальцы об острую металлическую броню.

    Разработка и история кабелей BX

    BX — один из первых типов электрических кабелей, разработанных как для бытового, так и для коммерческого использования в начале 20 века.

    Ранние формы BX все еще могут быть обнаружены домовладельцами, ремонтирующими свои дома. Неясно, как термин «BX» стал обозначать кабель с металлической броней, но он может иметь какое-то отношение к продукту, впервые произведенному в районе Бронкса в Нью-Йорке.

    Первые отчеты об использовании кабеля BX относятся к 1910 году. Широкое производство и использование кабеля BX началось в 1920-х годах, когда BX рекламировался как современное, безопасное и огнеупорное усовершенствование по сравнению со старой проводкой с тканевой оболочкой.

    Что купить: кабель или провод BX?

    Как домашнему электрику, вам, вероятно, будет легче обращаться, разрывать и тянуть электрический кабель марки NM или Romex. Если специфика работы или электрические нормы не требуют использования кабеля BX, ваш проект электропроводки будет выполняться быстрее с проводкой NM с пластиковой оболочкой.

    Кабель BX тяжелый, а его поверхность рифленая, что затрудняет протягивание через отверстия в шпильках.
