Как определить неисправность?

Выявление поломок в работе оборудования возможно с привлечением специалиста либо в домашних условиях.

В целом существует два состояния транспортного средства, при которых можно определить неисправность цепи:

1. Мотор не заводится, эксплуатация авто невозможна. Причин поломки в данном случае может быть много. Диагностику оборудования следует начать с проверки замка зажигания, распределительного устройства, свечей, высоковольтных проводов, стартерного узла и, разумеется, аккумулятора. В большинстве случаев причину можно решить путем заряда аккумуляторной батареи, очисткой свечей зажигания от нагара или заменой высоковольтных проводов. Кроме того, причина может заключаться и в вышедшем из строя генераторе. Перед тем, как приступить к демонтажу и разбору узла, следует проверить качество натяжения генераторного ремня. Возможно, ремешок ослаб или его натяжка очень сильная, что также не очень хорошо для авто.
2. Двигатель можно завести, но оборудование не работает или работает частично. Возможно, не работает группа устройств. Например, в вашем авто одновременно перестали работать повороники и щетки стеклоочистителя. Казалось бы, как эти устройства могут быть связаны между собой? Но нужно учитывать, что эти две системы работают от подрулевого переключателя. И если он вышел из строя или на его схеме плохой контакт, то узлы просто не могут быть запущены. Если мотор заводится, то часть узлов не работают, то сначала следует проверить предохранители в блоке, вполне возможно, что один или часть из них просто перегорела. Если предохранительные элементы рабочие, а в работоспособности электрооборудования вы уверены на 100%, то необходимо заняться диагностикой проводки (автор видео — канал CarEnergy).

Возможные неисправности проводки

Все неисправности в работе электропроводки можно разделить на несколько групп:

1. Поломка самого оборудования. Такое случается не так часто, но подобная проблема все же может иметь место.
2. Выход из строя предохранителя. Как известно, в монтажном блоке сосредоточены предохранительные устройства, отвечающие за безопасность проводки КАМАЗ. Если в системе происходят скачки напряжения, то для того, чтобы не допустить поломки оборудования, используются предохранители, которые перегорают в первую очередь. Если в бортовой сети периодически происходят скачки напряжения, то перед тем, как заменить выгоревшие предохранители, необходимо избавиться от причины.
3. Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Как правило, плохой контакт обусловлен обрывом провода где-то на участке цепи. Для диагностики вам потребуется мультиметр, который, собственно, используется всегда для обнаружения неисправностей в проводке. Также причина может заключаться в окислении или подгорании контактов. Если это так, то решить проблему можно путем их зачистки либо замены.
4. Утечка тока. В большинстве случаев такая проблема обусловлена пробоем в проводке. При помощи мультиметра определяется дефектный провод, который в результате нужно будет либо заменить, либо тщательно заизолировать.
5. Износ составных элементов генератора. Потребуется разборка узла для выявления дефектных деталей с последующей их заменой.
6. Сел аккумулятор или в нем недостаточно электролита. В этом случае нужно проверить уровень жидкости в банках АКБ, а также произвести замер параметра его заряда.

Электрическая схема

Видео «Подробная инструкция по ремонту подсветки и проводки в КАМАЗе»

Как правильно произвести ремонт подсветки, а также электроцепи в грузовике — смотрите на видео ниже (автор — Никита Вагин).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (30.00%)

Нет (70.00%)

Какие провода идут к замку зажигания?

Большинство автомобилей имеют четыре провода, которые идут к выключателю зажигания для входа зажигания, запуска, аккумулятора и аксессуаров. Таким образом, вы обнаружите, что ваш выключатель зажигания обычно имеет четыре клеммы с проводными соединениями.

Если ваш замок зажигания выходит из строя, автомастерская может взимать с вас кругленькую сумму за диагностику и устранение проблемы. Тем не менее, вы также можете сделать это своими руками, чтобы сэкономить деньги.

Если вы хотите узнать, какие провода идут к замку зажигания и как его заменить самостоятельно, у Джерри есть руководство для вас. Являясь лицензированным страховым брокером и супер-приложением для владельцев автомобилей, Джерри стремится предоставить вам точные ответы на ваши автомобильные вопросы и лучшие цены на страхование автомобилей.

РЕКОМЕНДУЕТСЯ

Сравните полисы автострахования

Никакого спама или нежелательных телефонных звонков · Никаких длинных форм · Никаких комиссий, когда-либо

Почтовый индекс

Почтовый индекс

Найдите страховые сбережения (100% бесплатно)

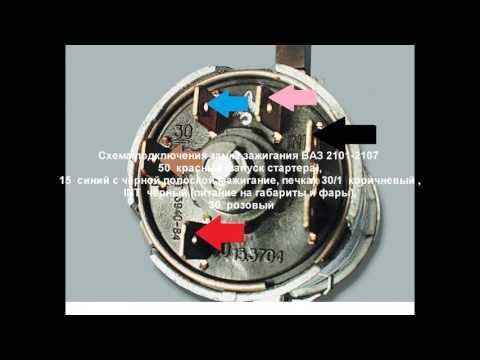

Куда направляются провода замок зажигания?

Если у вас современный автомобиль, он, скорее всего, имеет 4-проводной замок зажигания. Эти переключатели обычно имеют четыре клеммы с маркировкой:

• BATT (аккумулятор). A толстый красный провод , который всегда находится под напряжением, обычно подключается сюда.

• IGN (вход зажигания). Это основной терминал, который управляет зажиганием вашего автомобиля и другой электроникой. Его можно подключить желтым проводом или красным проводом .

• СТ (стартер). Этот вывод подключается к соленоиду стартера. Он может иметь коричневый провод или желтый провод .

• ACC (аксессуар). Этот терминал подает питание на аксессуары вашего автомобиля, такие как фары, радио и стеклоочистители. Обычно имеет фиолетовый провод .

Если вы планируете заменить замок зажигания или просто хотите разобрать рулевую колонку для устранения неполадок, вам нужно обратить внимание на то, какие провода идут к замку зажигания.

Цвета проводов, перечисленные выше, могут различаться в зависимости от марки и модели вашего автомобиля , поэтому важно ориентироваться на , где должны быть подключены провода. Провод BATT почти всегда будет красным, но вы можете найти и другие цвета, например 9.0003 белый, зеленый и черный для остальных трех.

Обратитесь к руководству по эксплуатации, если у вас возникнет путаница в отношении того, какие провода какие.

ДОПОЛНИТЕЛЬНО: Стоимость замены замка зажигания

Пошаговое руководство по подключению замка зажигания

Возможно, вы имеете дело с неисправным замком зажигания, если обнаружите одну из следующих проблем:

• Неисправность для запуска (это может быть результатом множества различных проблем и является лишь одним признаком неисправности замка зажигания)

• Ваш автомобиль Встревает или прокатывает во время управления

• Интерьерные аксессуары , как и светильники на панель, мерцание или не работая

• . Ключ не поворачивает или . position

• Зажигание остается включенным даже после извлечения ключа

К счастью, проводка выключателя зажигания не слишком сложна при правильном ноу-хау. Вы можете выполнить его на подъездной дорожке или в гараже, выполнив следующие шаги.

Припаркуйте свой автомобиль

Прежде всего убедитесь, что вы припарковали свой автомобиль в безопасном и ровном месте для работы.

Найдите клеммы на замке зажигания

На задней стороне замка зажигания четыре клеммы : BATT , IGN , ST и ACC . Найдите и идентифицируйте эти терминалы.

В зависимости от марки и модели вашего автомобиля и марки замка зажигания эти клеммы могут быть обозначены немного другими буквами или цифрами . Всегда полезно проконсультироваться с руководством по ремонту вашего автомобиля и производителем замка зажигания, чтобы убедиться, что вы правильно идентифицировали четыре клеммы.

При необходимости сверьтесь с электрической схемой выключателя зажигания для вашего автомобиля, чтобы убедиться в правильности маркировки клемм.

ДОПОЛНИТЕЛЬНО: Стоимость замены катушки зажигания

Отсоедините клеммы аккумулятора

Откройте капот автомобиля и, используя небольшой гаечный ключ или трещотку и головку, ослабьте болт, Отсоедините отрицательную (-) клемму автомобильного аккумулятора .

Снимите накладки рулевого колеса

Снимите все пластиковые накладки, прикрепленные к рулевому колесу . Для этого вам, возможно, придется вынуть несколько пластиковых контактов и разъемов. Отложите эти предметы в сторону и помните, где им место.

Разборка рулевого колеса

Хотя это необходимо не для всех автомобилей, снятие рулевого колеса освободит место и облегчит все остальное. Возможно, вам придется использовать съемник рулевого колеса для снятия рулевой колонки.

Прежде чем приступить к этому шагу, рекомендуется ознакомиться с руководством по ремонту вашего автомобиля, так как вы потенциально можете активировать подушку безопасности или сигнальные лампы.

ДОПОЛНИТЕЛЬНО: Как завести заглохший автомобиль

Снимите крышку модуля зажигания

Снимите пластиковую крышку вокруг модуля зажигания . Возможно, вам придется использовать отвертку , чтобы освободить пластиковые зажимы, скрепляющие его.

Нажмите отверткой на точки разблокировки на зажимах и снимите крышку модуля зажигания. Отложите его в сторону на потом.

Вставьте ключи в правильное положение

Вставьте ключ в замок зажигания и поверните его в положение ACC (аксессуар) . Это необходимо, чтобы нажать на размыкающий штифт, чтобы можно было снять замок зажигания с модуля.

Если у вас нет ключа зажигания от вашего автомобиля, вы можете выполнить этот шаг с помощью отвертки с плоской головкой, но будьте осторожны, чтобы не повредить прорези ствола зажигания.

Отпустите штифты

Если вы правильно выполнили все шаги до этого момента, замок зажигания должен свободно перемещаться при повороте ключа в положение ACC.

Осмотрите замок зажигания

Осторожно снимите и осмотрите замок зажигания. Если вы хотите использовать те же ключи, вам потребуется восстановить существующий замок зажигания . В противном случае вы можете просто приобрести и установить новый замок зажигания, соответствующий требованиям вашего автомобиля.

Посмотрите на свои провода

Найдите положительный (+) провод питания , который соединяет автомобильный аккумулятор с замком зажигания. Обычно это толстый красный провод .

Найдя его, используйте универсальный инструмент для клемм, чтобы подключить провод к клемме BATT на замке зажигания.

ПОДРОБНЕЕ: Почему моя машина не заводится? Краткое руководство по поиску и устранению неисправностей

Подсоедините дополнительный провод

Подсоедините дополнительный провод к клемме с маркировкой АСС на замке зажигания. Это провод, который управляет аксессуарами вашего автомобиля, когда ключ находится в положении ACC .

Подсоедините провод реле стартера

Подсоедините провод реле стартера к клемме ST на выключателе зажигания. Этот провод подключается к соленоиду стартера вашего автомобиля и активируется, когда ключ находится в положении «СТАРТ» .

Подсоедините провод зажигания

Наконец, подсоедините провод зажигания к IGN клемма замка зажигания. Этот терминал управляет зажиганием автомобиля и другими электрическими функциями и, по сути, является его «рабочей» позицией .

Замените замок зажигания

Установите на место новый или восстановленный замок зажигания, выровняв цилиндр и задвинув его на место . Возможно, вам придется немного нажать на фиксатор. Как только вы услышите щелчок фиксатора, вы поймете, что переключатель правильно установлен в цилиндре.

Проверка замка зажигания

Вам необходимо повторно подключить автомобильный аккумулятор для проверки замка зажигания. Не утруждайте себя повторной сборкой рулевой колонки, если переключатель не работает.

Подключив аккумулятор, вставьте ключ в замок зажигания и попробуйте завести машину . Если все работает правильно, ключ должен поворачиваться плавно, и двигатель должен запускаться без проблем.

Если ключ заедает или с трудом поворачивается, или если автомобиль не заводится, вам придется действовать в обратном порядке, чтобы найти и устранить проблему.

Соберите детали автомобиля

Если все работает правильно, можно собирать автомобиль. Сначала выключите двигатель и снова отсоедините аккумулятор .

Затем соберите детали автомобиля точно так же, как вы их нашли . Если вы не можете вспомнить, куда идет деталь, обратитесь к руководству по ремонту или попробуйте найти ответ в Интернете.

Вынос ключа К задней части замка зажигания подключены четыре провода с маркировкой BATT, IGN, ST и ACC . Чтобы получить доступ к замку зажигания, вам нужно разобрать рулевое колесо и снять модуль зажигания.

Что делает замок зажигания?

Замок зажигания является важной частью системы зажигания и электрооборудования автомобиля.

Система зажигания вашего автомобиля вырабатывает от 20 до 30 тысяч вольт энергии, необходимой для воспламенения топлива в двигателе. Выключатель зажигания направляет питание от 12-вольтовой аккумуляторной батареи автомобиля на соленоид стартера и аксессуары автомобиля.

ПОДРОБНЕЕ: Что это за скрежет, когда я завожу машину?

Как найти доступную страховку автомобиля

Исправный замок зажигания необходим для поддержания автомобиля в рабочем состоянии. Но без качественного плана страхования ваш автомобиль останется без защиты.

Вы можете часами искать в Интернете и сравнивать различные компании и их политику, чтобы найти подходящую, или вы можете позволить Джерри сделать всю работу за вас.

Jerry — суперприложение для автовладельцев, которое избавляет от стресса при покупке автостраховки. С помощью приложения вы можете мгновенно просмотреть тарифы ведущих компаний, подписаться на новый план и даже получить помощь в отмене старого.

Лучшая часть? Средний пользователь Jerry экономит более 800 долларов в год, сравнивая и переключая политики в приложении.

«Это приложение предназначено для экономии! Джерри только что сэкономил мне 193 доллара в месяц на страховке автомобиля. Они буквально нашли мне самые дешевые полисы и с лучшим покрытием! Серьезно, просто расслабьтесь и наблюдайте, как Джерри творит чудеса. » — Рэйчел Б.

ДОПОЛНИТЕЛЬНО: Признаки неисправного стартера автомобиля

Сравните страховые расценки с 50+ перевозчиков с Джерри менее чем за 45 секунд

Почтовый индекс

Почтовый индекс

Экономия!

Найди экономию!

4.7/5 Рейтинг App Store. Нам доверяют более 2 миллионов клиентов.

Часто задаваемые вопросы

5-полюсная схема подключения выключателя зажигания 🏎️ Все, что вам нужно знать

Информацию о том, как подключить зажигание различных автомобилей, всегда можно найти в Интернете или в руководстве по обслуживанию. У большинства владельцев автомобилей и механиков возникают проблемы с подключением пятиполюсного замка зажигания; проблема возникает из-за маркировки OEM, а сменные переключатели недостаточно ясны, чтобы показать подробную схему подключения. Давайте поговорим о схеме подключения 5-полюсного замка зажигания.

Однако подключение пятиконтактного замка зажигания станет очень простым, как только вы поймете код и поймете, куда прокладывать провода. Просто откройте капот вашего автомобиля, найдите провода, зачистите часть провода, иногда на ¼ дюйма, найдите полюса на задней части выключателя зажигания и вставьте выключатель зажигания в приборную панель.

Ниже вы найдете подробное объяснение каждого шага, необходимого для подключения пятиполюсного замка зажигания. Продолжай читать.

• Замок зажигания
• Universal
• GM Зажигание
• FAq замена выключателей непонятна. Однако, как только вы выясните информацию о коде и поймете, куда каждый из них должен идти, вам будет очень легко подключить 5-контактный выключатель зажигания. Продолжайте читать, чтобы узнать шаги, которые вы должны выполнить;

  5-полюсная схема подключения выключателя зажигания: шаг 1

  Припаркуйте автомобиль и начните с открытия капота, проверьте отрицательную клемму аккумуляторной батареи и отсоедините стопорные гайки клеммы, удерживающие ее на отрицательной клемме аккумуляторной батареи. Отсоедините отрицательный кабель от стойки и сделайте 15-минутную паузу, чтобы сбросить накопленный ток в электрической системе автомобиля, прежде чем продолжить.

  5-полюсная схема подключения выключателя зажигания: Шаг 2

  Найдите все пять проводов, которые вы будете подключать к выключателю зажигания, и соедините каждый из пяти проводов с блоком предохранителей или переключателем стеклоочистителя, фарами, радио и т. д. Сначала подключите провод стартера к встроенному предохранителю, прежде чем подключать его к моторному отсеку. Провод аккумулятора найдет соединение с блоком предохранителей. В некоторых случаях то же самое можно сделать с дополнительным проводом.

  5-полюсная схема подключения выключателя зажигания: шаг 3

  Снимите ¼ изоляции каждого из пяти проводов, затем плоскогубцами подсоедините клеммный разъем к их концам. Выберите клемму в виде кольца, если полюса, которые вы найдете на задней панели переключателя, являются столбами; выберите женскую лопатку, если вы найдете мужскую лопату сзади.

  5-полюсная схема подключения выключателя зажигания: шаг 4

  Проверьте полюса на задней стороне выключателя, чтобы понять этикетки. Большинство 5-полюсных выключателей зажигания обычно имеют стандартную маркировку; однако расположение каждого полюса зависит от марки, которую вы приобрели.

  Везде, где вы найдете «IGN» или «87a», указывается, где должен быть провод к модулю зажигания или управлению. «BATT» или «30» символизирует провод аккумулятора, вы найдете «87» или «ST» на центральном полюсе, и это указывает на провод стартера.

  Некоторые полюса обозначают аксессуары, которые можно использовать, не запуская зажигание или двигатель автомобиля. Эти полюса обозначены «ACC», «SU», «X», «85» и «86». Когда вы закончите, возьмите перманентный маркер и отметьте каждую точку на задней стороне переключателя, чтобы у вас не возникло проблем с их определением в следующий раз.

  5-полюсная электрическая схема выключателя зажигания: шаг 5

  Ознакомьтесь с руководством по обслуживанию или инструкциями по установке, прилагаемыми к выключателю, чтобы правильно вставить выключатель зажигания в приборную панель или рулевую колонку.

  5-полюсная схема подключения выключателя зажигания: Шаг 6

  Подсоединение проводов к стержню на задней стороне выключателя становится простым, если вы начинаете с того, что находится сверху. Прикрепите основной провод к стойке «X» или «85» в месте подключения дополнительных проводов. У вас может быть переключатель, который не четко показывает разницу между полюсом «ACC» и полюсом «X» в подобных ситуациях; просто убедитесь, что главный провод — единственный, прикрепленный к столбу. Затем вы можете подключить другие вспомогательные провода.

  5-полюсная схема подключения выключателя зажигания: Шаг 7

  Снова подсоедините отрицательный кабель аккумулятора к отрицательному выводу на аккумуляторе и убедитесь, что контргайка удерживается на клемме.

  Выключатель зажигания

  Большинство пользователей автомобилей считают, что именно в замок зажигания они вставляют ключи и запускают двигатель. Однако это цилиндр зажигания. Выключатель зажигания состоит из цилиндра зажигания, в который вы вставляете ключ для сопряжения с замком зажигания; они функционируют вместе.

  Это электрический компонент, который расшифровывает противоугонную функцию в ключе перед включением электрической системы и запуском автомобиля. Как только электрический компонент активируется, автоматическая коробка передач переключается из парка.

  Функция замка зажигания на автомобиле с кнопочным запуском состоит в том, чтобы декодировать противоугонный сигнал, посылаемый брелоком, и затем запускать двигатель автомобиля. Предположим, вы вставляете ключ в замок зажигания, и ничего не происходит. В этом случае индикатор приборной панели не загорается, когда вы поворачиваете ключ в положение ON, указывая на то, что ваше зажигание неисправно и нуждается в срочном ремонте или замене.

  Ничего не происходит, когда вы вставляете ключ в замок зажигания, также это может означать, что что-то не так с проводкой от контроллера к стартеру и остальным электрическим компонентам. Это также может указывать на проблемы со стартером или на разряд аккумулятора.

  Цветовой код проводки выключателя зажигания

  Цветовой код проводки может сильно различаться, но в целом;

  • Для подключения аксессуаров следует использовать красный цвет
  • Желтый цвет используется для подключения аккумулятора
  • Зеленый цвет используется для подключения стартера
  • Синий цвет используется для подключения к системе зажигания является наиболее подходящим для вашего замка зажигания лодки, потому что он долговечен. Зажигание содержит положения «выключено», «включено», «работа» и «старт». 4-проводное зажигание легко установить, и вы получите два ключа, поскольку приобрели один 4-контактный выключатель зажигания.

    5-контактный выключатель зажигания Схема подключения

    5-контактный выключатель зажигания обычно используется в газонокосилках. Вы найдете несколько букв на замке зажигания, которые содержат некоторую информацию; у вас есть клемма «S» для соленоида, клеммы L для света, M для магнето, B для батареи, G для земли и R для регулирования.

    A означает аксессуары, и вам необходимо убедиться, что магнето находится в разомкнутой цепи при работающем двигателе и должно быть хорошо заземлено, когда ключ находится в положении «ВЫКЛ».

    Схема подключения 6-контактного переключателя зажигания

    Ваш 6-контактный переключатель зажигания должен иметь положения OFF, RUN и START. Когда ключ зажигания находится в положении OFF, двигатель выключается, и магнето отключается. Положение RUN подключает аксессуары к батареям. Когда зажигание находится в положении ON, устанавливается соединение между соленоидом и аккумуляторной батареей, а затем стартер подключается к соленоиду, чтобы включить двигатель.

    Чтобы подключить 6-контактное зажигание, вам понадобится источник питания и аккумулятор для питания аксессуаров и запуска двигателя. В большинстве случаев подойдет аккумулятор на 12 В. Вам также понадобится соленоид, который представляет собой устройство, соединяющее аккумулятор и стартер.

    Стартер также является важным компонентом 6-контактного зажигания; его основная функция — вращать маховик двигателя. Он обеспечивает достаточно воздуха и топлива, чтобы вызвать искру, чтобы двигатель мог запуститься.

    Магнето помогает остановить двигатель в нужный момент, а заземление обеспечивает правильное функционирование других компонентов. Существует некоторое жизненно важное оборудование, которое необходимо установить для подключения 6-контактного замка зажигания; они включают; плоскогубцы, изолента, провода, отвертка, дополнительные зажимы, припой и гаечный ключ. Ниже приведены шаги, которые необходимо выполнить;

    Схема подключения 6-контактного выключателя зажигания: Шаг 1

    Получите принципиальную схему, которая даст вам базовые знания о том, как должно выглядеть соединение. Схему можно найти в инструкции по эксплуатации или поискать в интернете. На принципиальной схеме должно быть показано, как коммутатор подключается ко всему оборудованию. Он должен помочь вам найти каждую позицию и установить электрическое соединение каждого компонента и аксессуара.

    Схема подключения 6-контактного выключателя зажигания: Шаг 2

    Найдите все компоненты и принадлежности, которые необходимо подключить. Компоненты включают аккумулятор и соленоид, которые вы найдете, проследив провод положительной клеммы, лампочки и магнето.

    Схема подключения 6-контактного выключателя зажигания: Шаг 3

    Найдите клемму с маркировкой «G» и соедините ее с землей, подключив провод к отрицательной клемме аккумулятора или клемме заземления соленоида. Вы можете использовать мультиметр, чтобы убедиться, что вы правильно выполнили подключение.

    6-контактный выключатель зажигания Схема подключения: Шаг 4

    Найдите положение положительного соленоида; в большинстве случаев нижняя клемма имеет знак плюс. Возьмите провод с зажимами с обеих сторон и соедините клемму «S» с положительной клеммой соленоида.

    6-контактный выключатель зажигания Схема подключения: Шаг 5

    Подсоедините магнето к выключателю. Клемма магнето помечена буквой «М» и имеет только одну открытую клемму.

    Схема подключения 6-контактного выключателя зажигания: Шаг 6

    Подсоедините аккумулятор к клемме с маркировкой «В», чтобы можно было создать напряжение.

    6-контактный выключатель зажигания Схема подключения: Шаг 7

    Подсоедините принадлежности. Каждый аксессуар имеет одну клемму с маркировкой «L» или «Y». Однако маркировка зависит от типа 6 промо зажигания, которое вы получили.

    6-контактный выключатель зажигания Схема подключения: шаг 8

    Используйте гайки, чтобы затянуть соединения, и используйте резину или пластик, чтобы скрыть их.

    Схема подключения 6-контактного выключателя зажигания: Шаг 9

    Теперь, когда вы выполнили все соединения, проверьте их работу, запустив двигатель.

    Универсальный выключатель зажигания

    Универсальный выключатель зажигания обычно используется на внедорожниках, генераторах, лодках и заводском оборудовании. Основное преимущество универсального замка зажигания в том, что он долговечен и прост в установке; однако они ненадежны, когда речь идет о безопасности. Универсальный замок зажигания поставляется со шпильками с резьбой, к которым крепится разъем с ушком; маленькие гайки затягивают люверсы.

    Качественный универсальный выключатель зажигания должен служить долго, хотя, скорее всего, люди больше не будут его использовать, так как на смену приходят новые технологии.

    Универсальный выключатель зажигания Схема подключения

    Основная функция универсального замка зажигания — включить цепь, поддерживающую работу двигателя автомобиля. После того, как ваш замок зажигания неисправен, заставить ваш автомобиль завестись будет очень сложно. Ниже приведены шаги, которые необходимо выполнить для подключения универсального выключателя зажигания;

    Шаг 1

    Поставьте автомобиль на ровную поверхность и выключите двигатель.

    Шаг 2

    Некоторые маркировки зависят от марки вашего автомобиля. БАТТ означает аккумулятор; ST означает ЗАЖИГАНИЕ, а ACC означает ПРИНАДЛЕЖНОСТИ. Чтобы избежать путаницы, обратитесь к руководству по ремонту или обратитесь за помощью к профессионалу.

    Шаг 3

    Убедитесь, что на рулевом колесе нет никаких накладок, вы можете использовать пластиковые зажимы, чтобы снять каждую накладку, и вам необходимо удалить все болты и винты. Пожалуйста, храните их все в надежном месте на случай, если они понадобятся вам снова.

    Шаг 4

    В некоторых автомобилях выключатель зажигания расположен рядом с приборной панелью, а в некоторых — вдоль рулевого колеса. Твоего вдоль руля; вам придется снять руль, чтобы сделать процесс проводки проще и быстрее. Возьмите съемник для рулевого колеса, чтобы снять рулевое колесо.

    Шаг 5

    Снимите крышку модуля зажигания, разблокировав крючки; это дает вам легкий доступ к замку зажигания. Возьмите отвертку, чтобы сжать спусковой механизм на крючках.

    Шаг 6

    Вставьте ключ в замок зажигания и переведите его в режим «аксессуар»; перевод его в этот режим снимет его с режима зажигания. Если вы потеряли свой ключ, вы можете использовать плоскую отвертку, чтобы поместить ключ в положение «аксессуар», хотя вам нужно быть очень осторожным.

    Шаг 7

    Извлеките штифт, удерживающий замок зажигания, и вытащите его из нормального положения. Вытащить его не составит труда, если вы все сделали правильно. Если вам трудно вытащить его, убедитесь, что вы нажали на фиксатор.

    Шаг 8

    Внимательно проверьте переключатель, чтобы выяснить, в чем проблема. Вам может понадобиться тестовая лампа, чтобы лучше проверить.

    Шаг 9

    Найдите положительный провод питания, аккумулятор и замок зажигания. В большинстве случаев положительный провод питания представляет собой толстый красный провод с током. Прикрепите конец клеммы к проводу питания и получите многофункциональный инструмент для клемм, чтобы организовать и закрепить все. Затем подключите кабель питания к клемме с надписью «BATT» на задней панели коммутатора.

    Шаг 10

    Найдите дополнительный провод и подсоедините его к клемме «ACC» на задней панели переключателя. Как только вы закончите с этим подключением, поставьте ключ в положение «ACC», и каждый аксессуар начнет функционировать.

    Шаг 11

    Найдите провод реле стартера и подсоедините его к клемме «ST» на задней стороне переключателя. Когда вы закончите, поставьте ключ в положение «СТАРТ», и терминал ST начнет функционировать.

    Шаг 12

    Подсоедините провод зажигания к клемме «IGN» на задней стороне переключателя.

    Шаг 13

    Теперь, когда вы правильно подключили проводку, необходимо переустановить замок зажигания. С усилием нажмите на фиксатор, чтобы легко установить замок зажигания на рулевую колонку.

    Шаг 14

    Проверьте замок зажигания и соберите все остальное.

    Схема 3-проводного замка зажигания

    3-проводной ключ зажигания имеет три положения: выключено/работа/запуск. Подключать очень легко, потому что клемм не так много, а маркировка всегда очень понятна в зависимости от марки, которую вы приобрели. Чтобы подключить этот тип выключателя зажигания, подключите провода к помеченным клеммам, и все готово.

    Кроме того, вы можете подключить 3-проводное зажигание к чему угодно, включая автомобили, газонокосилки, мотоциклы и т. д.

    Схема подключения выключателя зажигания GM

    затем найдите входные провода главной ячейки и провода стартера зажигания к их клеммам на задней стороне переключателя.

    Вставьте ключ в замок зажигания и установите его в положение IGN; переключатель установит соединение с входным проводом основной ячейки, так что зажигание будет заземлено через клеммный провод.

    Схема подключения 7-контактного переключателя зажигания

    Семиконтактный переключатель зажигания также используется в газонокосилках. Его легко установить, а проводка аналогична 5- и 6-контактным выключателям зажигания. Если у вас возникли проблемы с проводкой, обратитесь к руководству пользователя или наймите профессионала.

    Часто задаваемые вопросы о схеме подключения 5-полюсного выключателя зажигания

    Какие провода идут к выключателю зажигания

    Дополнительный провод (ACC) в основном фиолетового или фиолетового цвета и соединяет все аксессуары, такие как радио, свет и т. д., с зажиганием и питанием их, когда это необходимо. Провода стартера (ST) в основном желтого цвета с красными полосами и соединяются с соленоидом стартера зажигания. Провода зажигания (IGN) в основном желтые или красные; они соединяют зажигание с другими компонентами, такими как аксессуары и другая электроника. Провода аккумулятора соединяют аккумулятор автомобиля с зажиганием. Вам также может понадобиться дополнительный провод для магнето.

    Схема подключения универсального выключателя зажигания

    Чтобы подключить универсальный выключатель зажигания, сначала необходимо ознакомиться с каждым проводом и клеммой на задней стороне выключателя; терминалы, такие как BATT, ST, IGN и ACC, необходимы. Затем нужно отключить минусовую клемму, чтобы избежать травм в процессе проводки. Снимите все накладки вокруг цилиндра замка, вставьте ключ и установите его в положение ACC. Снимите замок зажигания с рулевой колонки с помощью автомобильного ключа или отвертки с плоской головкой, перепроверьте каждый провод и подключите его к нужным клеммам. Верните зажигание в исходное положение и подсоедините отрицательные клеммы аккумуляторной батареи. Вставьте свой ключ и проверьте, что вы подключили.

    Что такое замок зажигания

    Замок зажигания состоит из нескольких компонентов, в том числе цилиндра замка зажигания, и основной целью всей системы является запуск автомобиля и питание некоторых компонентов, таких как электронные аксессуары, двигатель и зажигание. Он обеспечивает первоначальный доступ к мощности автомобиля, и вам необходимо позаботиться о каждой его части, чтобы ваш автомобиль был в хорошем состоянии.

    Схема подключения пускового выключателя

    Большинство пусковых выключателей имеют три клеммы и три разъема. Клемма B (АККУМУЛЯТОР) соединяет стартер с положительным кабелем аккумуляторной батареи, в то время как клемма S (СТАРТ) получает сигнал и ток от выключателя зажигания, а клемма М (двигатель) имеет кабель, который ведет к стартеру.

    Что делает выключатель зажигания

    Выключатель зажигания управляет всеми рабочими аспектами автомобиля; он активирует электрические аксессуары, питает системы зажигания топлива и двигатель автомобиля. Это похоже на сборку, включающую цилиндр замка зажигания; основная функция — запустить и привести в действие каждую зону автомобиля.

    Как проверить замок зажигания с помощью мультиметра

    Если вы хотите проверить замок зажигания вашего автомобиля с помощью мультиметра, отсоедините кабель, вставьте ключ в цилиндр и установите его в положение ON. Убедитесь, что мультиметр находится в 20 вольт постоянного тока; убедитесь, что вы заземлили черный провод, пока вы продолжаете тест. Зажигание получает питание, если вы получаете показания напряжения; если вы этого не сделаете, это означает, что нет передачи энергии.

    Как работает выключатель зажигания

    После того, как вы вставите ключ в цилиндр зажигания, установите его в положение запуска, и он подаст напряжение от аккумулятора к катушке зажигания, чтобы создать искру. Искра в двигателе или катушках идет на свечи, чтобы вызвать подачу топлива, и машина начнет работать.

    Как проверить 7-контактный выключатель зажигания

    Найдите панель предохранителей под рулевым управлением и откройте ее, затем проверьте состояние металлической полоски. Если металлическая полоса повреждена, замените ее новой, более качественной, и убедитесь, что она имеет такую ​​же силу тока. Убедитесь, что положительные и отрицательные клеммы аккумулятора подключены к цифровому мультиметру. Убедитесь, что считывающий провод вольтметра присоединен к положительному полюсу батареи, если напряжение батареи составляет не менее 12,6 вольт; если меньше, батарея разряжена. Вставьте ключ в замок зажигания, и если двигатель не запустится и не будет слышен щелчок, это означает, что у вас не работает 7-контактное зажигание.

    Что означают буквы на замке зажигания

    M означает MAGNETO, S означает STARTER SOLENOID, L означает LIGHT, а A означает ACCESSORIES.

    Что означает ACC на зажигании автомобиля

    ACC на зажигании означает аксессуар. Его основная функция заключается в обеспечении работы электрических аксессуаров. Как только двигатель заработает, вы можете использовать любые электрические аксессуары, такие как радиоприемник, свет и т. д.

    Подключение замка зажигания к стартеру

    Подсоедините провод стартера к клемме ST на задней стороне замка зажигания, вот и все.

    Заключение по схеме подключения 5-полюсного выключателя зажигания

    Будь то 5-полюсный выключатель зажигания или нет, основной функцией любого выключателя зажигания является питание двигателя и других аксессуаров в автомобиле.

    No related posts.
