Распиновка разъема автомагнитолы — распайка коннектора магнитол


Содержание

  1. Распиновка разъема автомагнитолы для различных марок авто
  2. Распиновка магнитолы Toyota
  3. Распиновка магнитолы Sony
  4. Распиновка магнитолы Volvo
  5. Распиновка магнитолы Nissan
  6. Распиновка магнитолы Honda
  7. Распиновка контактов магнитолы BMW
  8. Распиновка магнитолы BECKER AVUS, GRAND PRIX
  9. Распиновка магнитолы Alpine
  10. Распиновка магнитолы Subaru
  11. Распиновка магнитолы Mitsubishi
  12. Распиновка магнитолы пионер Pioneer Keh, Ke
  13. Распиновка магнитолы Kenwood kdc, krc
  14. Распиновка магнитолы Chrysler, jeep, renault
  15. Распиновка магнитолы Blaupunkt
  16. Распиновка магнитолы Audi Gamma
  17. Распиновка магнитолы Acura

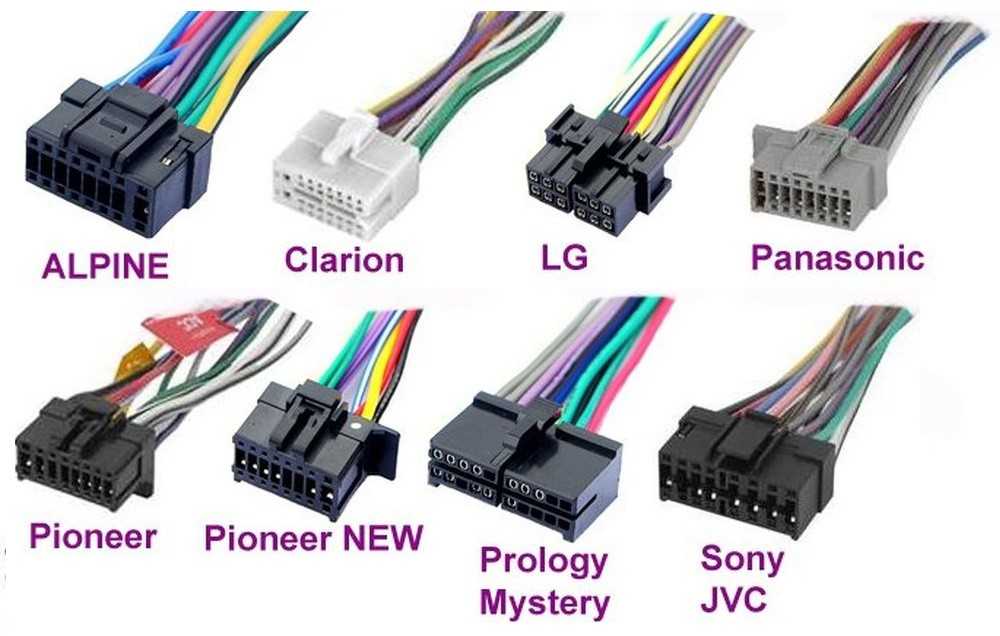

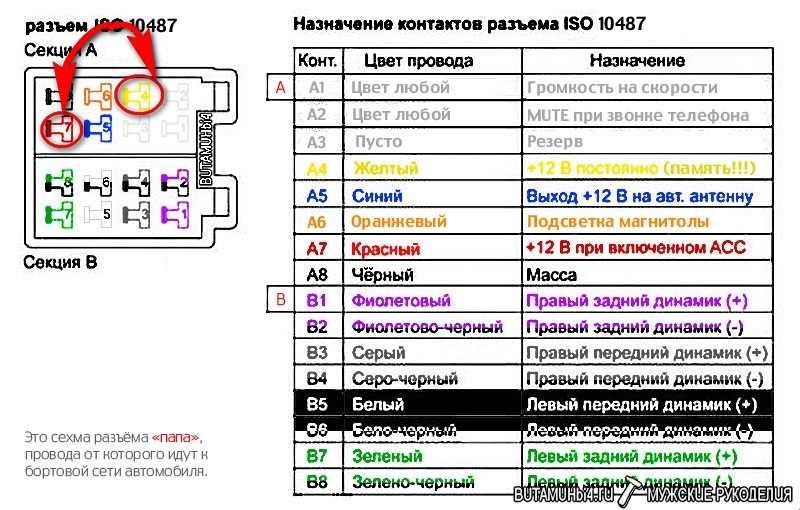

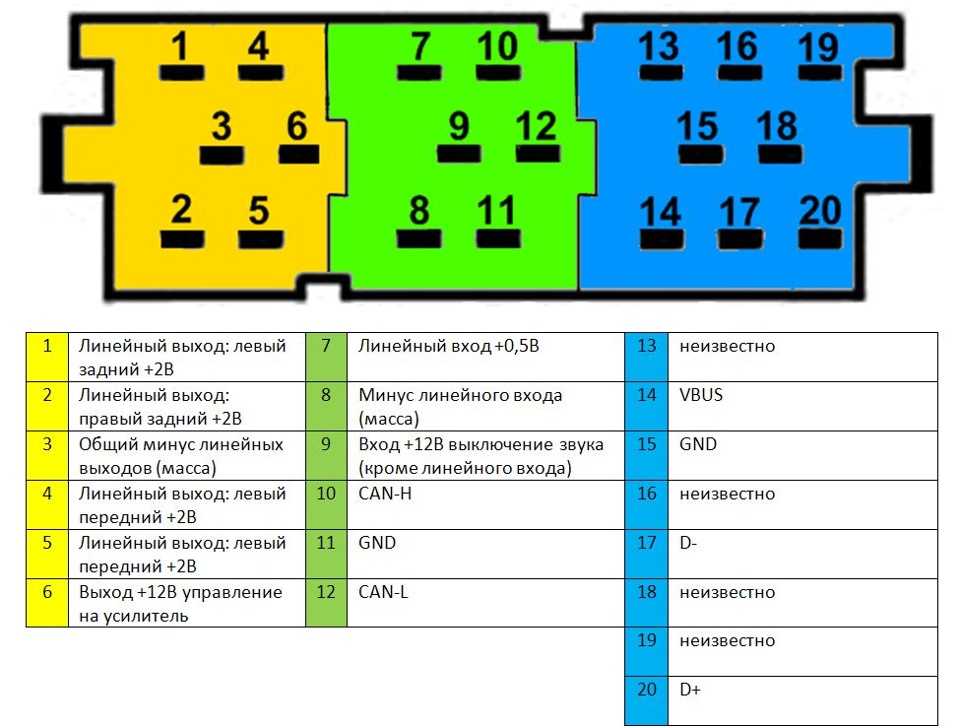

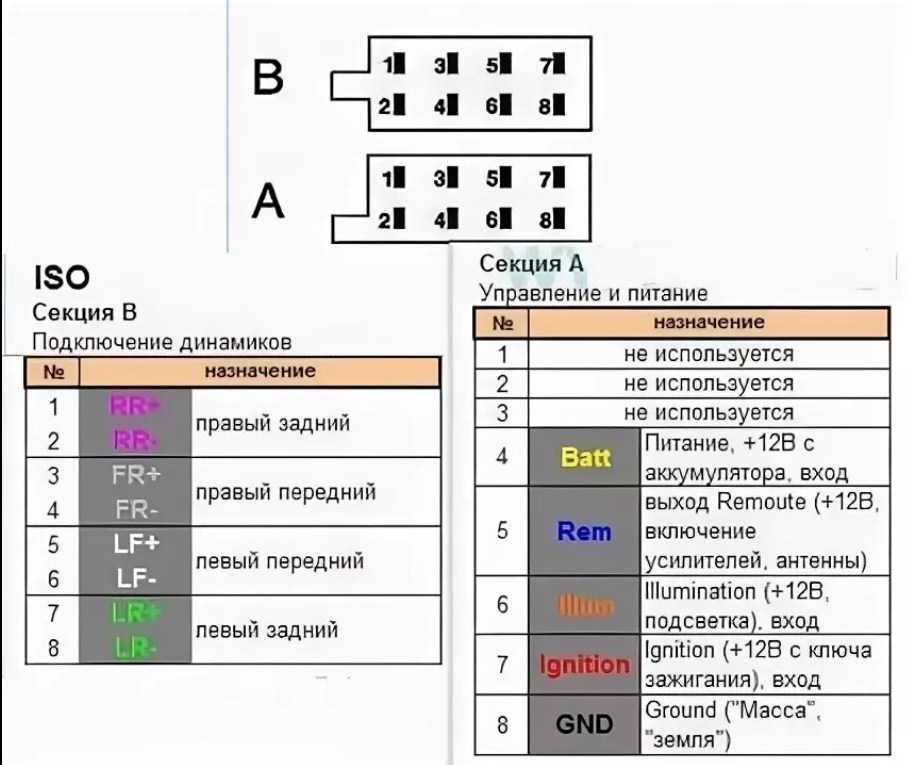

Распиновка разъема автомагнитолы — в качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Ниже представлены схемы распиновки разъемов автомагнитол для различных автомобилей зарубежных марок.

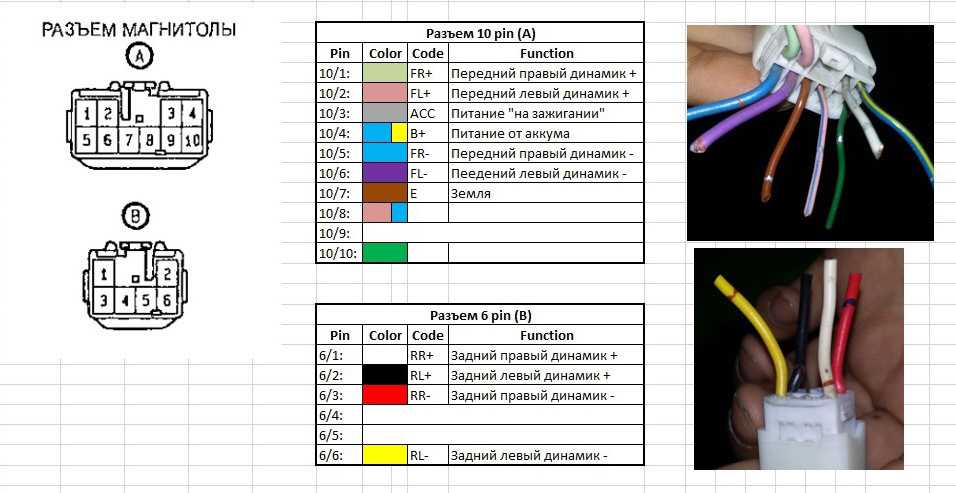

Распиновка магнитолы Toyota

Распиновка контактов автомагнитол автомобилей Toyota

Схема распиновки контактов автомобильной магнитолы будет особенно полезна тем кто захочет поменять аудио в своем автомобиле своими силами.

Распиновка магнитолы Sony

Распиновка контактов автомагнитол Sony
Модели магнитол Sony:

  1. XR-7300, XR-7200, XR-7202, XR-7400
  2. CDX-R79VF
  3. XR-502

Распиновка магнитолы Volvo

Распиновка контактов автомагнитол автомобилей Volvo
Распиновка для следующих моделей Volvo:

  1. Volvo 850,960
  2. Volvo s70, v70
  3. Volvo s40, v40
  4. Volvo cr-603 и cr-606


Схема распиновка магнитолы VOLVO схема подключения

Распиновка магнитолы Nissan

Распиновка контактов автомагнитол автомобилей Nissan

Распиновка магнитолы NISSAN схема подключения

Распиновка магнитолы Honda

Распиновка контактов автомагнитол автомобилей Honda

Распиновка магнитолы Honda схема подключения

Распиновка контактов магнитолы BMW

Распиновка контактов автомагнитол автомобилей BMW

Распиновка магнитолы BMW схема полключения

Распиновка магнитолы BECKER AVUS, GRAND PRIX

Распиновка контактов автомагнитол BECKER AVUS, AVUS 2000, GRAND PRIX

Распиновка магнитолы BECKER AVUS, AVUS 2000, GRAND PRIX схема подключения

Распиновка магнитолы Alpine

Распиновка автомагнитол Alpine TDE-7823W и 7190М

Распиновка Alpine TDE-7823W и 7190М схема подключения

Распиновка магнитолы Subaru

Распиновка контактов автомагнитол автомобилей Subaru

Распиновка магнитолы Mitsubishi

Распиновка контактов автомагнитол автомобилей Mitsubishi

Распиновка магнитолы пионер Pioneer Keh, Ke

Распиновка контактов магнитолы пионер Pioneer Keh, Ke
Модели магнитол Pioneer:

  1. KEH-1010QR
  2. КЕ-1900
  3. KE-1700SDK
  4. КЕН-1950
  5. KEH-2500R


Распиновка магнитолы pioneer keh схема подключения

Распиновка магнитолы Kenwood kdc, krc

Распиновка контактов автомагнитол Kenwood kdc, krc
Модели магнитол Kenwood:

  1. KDC-7070R, KDC-5040R, KRC-958R
  2. KRC-155D
  3. KDC-84R, KDC-94R


Распиновка магнитолы KENWOOD КОС, KRC схема подключения

Распиновка магнитолы Chrysler, jeep, renault

Распиновка контактов автомагнитол автомобилей Chrysler, jeep, renault
Распиновка подходит к следующим моделям автомобилей:

  1. Chrysler Voyager, Saratoga, le baron, neon, stratus, vivision, grand voyager
  2. Chrysler 2569488
  3. Jeep Grand Cherokee
  4. Renault


Распиновка магнитолы Chrysler, Jeep и Renault схема подключения

Распиновка магнитолы Blaupunkt

Распиновка контактов автомагнитол Blaupunkt
Модели магнитол Blaupunkt:

  1. RDM & RCM 126, 127, 128
  2. Casablanca CD50


Распиновка магнитолы BLAUPUNKT схема полкпючения

Распиновка магнитолы Audi Gamma

Распиновка автомагнитол Audi Gamma

Распиновка Audi Gamma схема подключения

Распиновка магнитолы Acura

Распиновка автомагнитол Acura

Распиновка магнитолы Acura схема подключения

Вот здесь можно посмотреть как выполняется расшифровка проводов магнитол

Как определить распиновку автомагнитолы к магнитолам Pioneer

Распиновка разъемов Китайских автомагнитол | Base-ex

Перейти к содержимому



AUDIOVOX CP (Made In China)


ARTECH ASC-6500 (Made In China)

UNIVERSUM CR 439X

XR-7102
Магнитола без каких-либо опознавательных знаков, нет и надписи на лицевой панели, видно, что изготовлена в Китае и напоминает «SHERWOOD»

KENWOOD DVD (China)

FUJITSU TEN (Made In China)

TOYOTA 17828 (NC800758, Fujitsu Ten, made in China)
Распиновка отсутствует

MAZDA 4160 (Made In China)

JENSOR AVH-706

JVC (без модели)


Cheetah CH-143MP3


Pioneer


NISAN PN-1745M (CHINA)

DVD (Китай)


DVD (Китай)


DVD (Китай)


Pioneer DVD1688U


Pioneer (Китай)


Pioneer (Китай)


JVC FD-888 (Китай)


Pioneer SDV-161 (Китай)


Безымянный китайский КЕNWOOD


Pioneer DEH-P5050UB (Китай)


DVD+TV (Китай)


Pioneer (Китай)

Pioneer (Китай / нет модели)


VALOR (Мade in Сhina)


Pioneer D9299 (Китай)


NISSAN PP-2424T (Made In China)


Еще один шедевр от китайцев



Pioneer


Pioneer DVX-5600


Pioneer (Китай / нет модели)


Pioneer DEH-P7050UB (Китай)


Philips Сhina


VRVD630 (Китай)




DVD Pioneer 6666 (Китай)


Pioneer KD-7286 (Китай)


JVC (Китай / нет модели)


Pioneer DEH-V1960C (Китай)


Pioneer (Китай / нет модели)


DVD Pioneer (Китай)


DVD +TV (безымянный Китай)


Pioneer HV-9998 (Китай)


JVC DVD1598U

DVD (Китай)


Pioneer DVD-510 (Китай)


Pioneer (Китай)


INNOVATEK (Китай)


FORYOU CM 110 (Китай)


Китайская VARTA V-AVD99


Samsung SC-6450B (сделано в Китае)


Pioneer (Китай)



FUJITSU TEN

Китай (Еще одно чудо без опознавательных знаков)


Установлено на TOYOTA PRADO привезенное с Эмиратов



Схема подключения автомобильной стереосистемы

| Цветовая шкала проводов автомобильной стереосистемы

Кому не нравится слушать хорошую музыку во время поездки в автомобиле? Это один из лучших способов слушать музыку, не отвлекаясь (мобильный звонок, чей-то звонок и т. д.). Если вас не устраивает текущая музыка, выводимая из стереосистемы вашего автомобиля, или у вас есть базовая настройка, которая была установлена ​​на заводе, вы всегда можете инвестировать в лучшую автомобильную аудиосистему. Многие автолюбители, как правило, делают все обновления самостоятельно, и если вы один из них, то вам будет очень полезно иметь базовую схему подключения автомобильной стереосистемы.

В этом руководстве давайте подробнее рассмотрим проводку автомобильной стереосистемы с помощью руководства по цветам проводов, заменив старую стереосистему на новую, а также простую схему подключения автомобильной стереосистемы.

Outline

Приобретите новую автомобильную магнитолу

Если вы планируете модернизировать автомобильную стереосистему, потратьте некоторое время на посещение магазинов автомобильных аксессуаров, а также поищите информацию в Интернете. Есть несколько брендов, таких как Sony, Kenwood, Pioneer, JBL, Apline, JCV и многие другие.

Выберите пару из них и, если возможно, попытайтесь получить демоверсию в магазине. Некоторые владельцы магазинов, как правило, имеют образец установки для тестирования стереосистем, динамиков и сабвуферов. Если вам повезло и у вас есть доступ к демоверсии, то она обязательно поможет вам в совершении покупки.

Большинство новых автомобильных стереосистем поставляются со всеми необходимыми проводами, адаптерами и аксессуарами. Вы также получите схему подключения автомобильной стереосистемы, распечатанную на самой стереосистеме или на отдельном листе бумаги.

Удалить старую стереосистему

Теперь мы готовы снять старую магнитолу с нашей машины. Первым и важным шагом при удалении существующей стереосистемы является отсоединение аккумулятора. Обычно аккумулятор автомобиля находится под капотом, в моторном отсеке.

Вам не нужно полностью отсоединять аккумулятор или снимать его с места, а просто ослабить отрицательную клемму и отсоединить ее, сняв клемму. Положительную клемму можно оставить как есть.

Убедитесь, что отрицательный кабель от аккумулятора правильно спрятан от отрицательного полюса аккумулятора, чтобы исключить случайный контакт.

После того, как мы отключили аккумулятор, мы готовы снять старую стереосистему. В большинстве автомобилей головное устройство закрыто пластиковой накладкой, которая также может закрывать два центральных вентиляционных отверстия кондиционера. Снимите пластиковую накладку с помощью лопатки, желательно пластиковой, чтобы не повредить накладку.

Теперь у вас есть доступ к головному устройству. Теперь, в зависимости от модели, головное устройство в вашем автомобиле будет крепиться либо с помощью пружинных зажимов, либо с помощью болтов. Головные устройства с пружинным зажимом обычно не имеют пластиковой накладки. Вы должны использовать специальный инструмент, чтобы снять головное устройство с пружинным зажимом.

Большинство современных автомобилей крепятся болтами. Итак, если вы уже сняли пластиковую накладку, у вас будет доступ к болтам, удерживающим головное устройство на месте. Снимите эти болты с помощью отвертки (крестовой или плоской, в зависимости от типа болтов), и вы сможете легко отсоединить головное устройство.

После снятия головного устройства у вас будет доступ к задней проводке. Отключите всю проводку от головного устройства, чтобы полностью удалить старую магнитолу.

Схема подключения автомобильной магнитолы / Таблица цветов проводов

Прежде чем приступить к установке новой автомобильной стереосистемы, давайте быстро взглянем на типичную схему подключения автомобильной стереосистемы или на руководство по цветам проводов. В следующей таблице и на изображении показаны цвета проводов автомобильной стереосистемы.

Цвет Тип Полярность Описание
Красный Мощность + Дополнительное питание 12 В (ключ в положении зажигания)
Желтый Мощность + Постоянное питание 12 В для поддержания памяти в рабочем состоянии (независимо от положения ключа)
Черный Мощность Заземление шасси
Синий Питание/антенна + Мощность антенны
Синяя/белая полоса Мощность/усилитель + Включение усилителя
Оранжевый Питание/Подсветка + Провод освещения. 0 В, когда наружное освещение выключено. 12В, когда они включены.
Оранжевая/белая полоса Мощность/диммер + Провод диммера. 0–12 В для регулируемого диммера.
Серый Динамик + Правый передний динамик
Серая/черная полоса Динамик Правый передний динамик
Белый Динамик + Левый передний динамик
Белая/черная полоса Динамик Левый передний динамик
Фиолетовый Динамик + Правый задний динамик
Фиолетовая/черная полоса Динамик Правый задний динамик
Зеленый Динамик + Задний левый динамик
Зеленая/черная полоса Динамик Задний левый динамик
Коричневый Разное + Отключение звука (используется нечасто)
Светло-зеленый Разное Стояночный тормоз
Светло-фиолетовый Разное + Триггер задней передачи
Розовый Разное + Датчик скорости автомобиля (ШИМ)

Установка новой стереосистемы

Если на вашей старой стереосистеме нет зажимов, возможно, вам придется приобрести переходник для подключения проводов к новой стереосистеме/головному устройству. Но если старая проводка идет с клипсами, их можно легко воткнуть в новое головное устройство.

В дополнение к блоку питания и динамикам у вас могут быть дополнительные зажимы для антенны, USB-порта, камеры заднего вида, любого освещения и т. д. Убедитесь, что все необходимые провода подключены, а неиспользуемые провода надежно завязаны, чтобы они не не тарахтите, издавая раздражающий шум.

После того, как вся проводка выполнена, пришло время протестировать новое головное устройство. Не вставляя полностью новое головное устройство, просто сдвиньте магнитолу так, чтобы она не споткнулась. Теперь подключите отрицательный провод к аккумулятору и заведите автомобиль. Проверьте, все ли новые стерео функции работают правильно или нет. Если они исправны, то можно заглушить машину и отсоединить минусовой провод от аккумулятора.

Медленно вставьте всю проводку в слот, а затем задвиньте новое головное устройство/стереосистему в предназначенное для этого место. Закрепите новую стереосистему с помощью винтов, а также установите на место пластиковую накладку.

Если вы удовлетворены установкой, теперь вы можете снова подключить отрицательный провод к аккумулятору и наслаждаться своей новой стереосистемой.

Заключение

Простое руководство по замене старой магнитолы на новую. В процессе мы изучили базовую схему подключения автомобильной стереосистемы, которая содержит все важные провода и их цветовые коды. Если вы энтузиаст и готовы работать со своим автомобилем, вы можете легко заменить старую магнитолу самостоятельно, приложив некоторые усилия. Но если вам не удобно, то ищите хорошую автомастерскую. Вся работа должна занять чуть более пары часов.

Путеводитель по жгутам проводов автомобильной стереосистемы

от Crutchfield’s

Wordsmith для мобильной электроники, чувак с Demo Days и вообще отличный парень.

За 16 лет работы консультантом компании Crutchfield я помог тысячам клиентов выбрать подходящее оборудование для своих задач. Я быстро понял, какие проблемы они хотят решить и что им нужно знать, чтобы добиться этого.

В 2013 году я присоединился к творческой команде в качестве автора для наших категорий мобильного аудио. Я до сих пор провожу бесчисленные часы разговоров с нашими клиентами, когда изучаю новые продукты.

Несколько лет назад я начал наш внутренний проект «Demo Days», в рамках которого я регулярно устраивал демонстрации продуктов. Эти демонстрации дают нашим консультантам еще больше возможностей увидеть, услышать и потрогать многие домашние и автомобильные аудиосистемы, которые мы продаем. На самом деле, я часто обращаюсь к консультантам за помощью в сборке этих демонстраций, чтобы добавить к их реальному опыту установки оборудования.

Мне всегда нравилось играть с электроникой и стереооборудованием — от установки стереосистемы для вечеринки после выпускного вечера до решения некоторых проблем с аудио/видео в доме нашей семьи. Мне никогда не приходило в голову, что мне посчастливится продолжать зарабатывать этим на жизнь.

Подробнее о Дэйве
  • Начал работать в компании Crutchfield в 1997 году
  • Присоединился к команде авторов Crutchfield в 2013 году
  • Является одним из наших специалистов по установке с сотнями часов опыта установки автомобильных аудиосистем и настройки домашнего аудио/видеооборудования
  • Проводит Crutchfield «Demo Days» — возможность для наших консультантов получить практическое время с нашими продуктами.
  • Прошел тщательное внутреннее обучение консультантов, изучив все тонкости различных продуктов
  • Ежегодно посещает десятки обучающих мероприятий для поставщиков
  • Автор десятков статей для Crutchfield и сотен презентаций автомобильной и профессиональной аудиосистемы

Еще от Дэйва Деламера

Автомобильные динамики: что подойдет к моему автомобилю?

Лучшие автомобильные стереосистемы 2023 года

Обновите аккумулятор для лучшего звука

Добавьте новую автомобильную стереосистему, сохранив заводские характеристики вашего автомобиля

Что мне нужно, чтобы получить спутниковое радио?

Как лучше всего включить музыку в машине?

Хотя жгуты проводов могут выглядеть как разноцветная тарелка для пасты, они помогут вам подключить новую автомобильную стереосистему к проводке вашего автомобиля. В этой статье мы обсудим различные типы ремней безопасности и адаптеров, которые предлагает Crutchfield, и их полезность при установке новой автомобильной стереосистемы.

Мы также коснемся некоторых других типов адаптеров, которые могут понадобиться для установки другого аудиооборудования.

Жгуты проводов автомобильной стереосистемы

У каждого автомобиля своя проводка. Иногда у вас есть выбор ремней безопасности, которые подойдут для вашего автомобиля. В других случаях вам может понадобиться более одного жгута для завершения установки. Наши клиенты часто называют их «жгутами проводов Crutchfield», но на самом деле они поставляются несколькими разными производителями. Мы просто гарантируем, что вы получите тот, который вам нужен, когда вы делаете покупки у нас.

Основной жгут проводов

Эти простые жгуты обеспечивают подключение проводов питания и динамиков. Они также могут включать соединения для заземления новой стереосистемы и проводов освещения.

Используя схему проводки автомобильной стереосистемы, которую поставляет Crutchfield, вы можете сопоставить провода для каждого соединения со жгутом проводов новой стереосистемы. Как только это будет сделано, вы подключаете другой конец жгута проводов к разъему проводки вашего автомобиля (тот, который был подключен к заводскому радиоприемнику). Использование заводского разъема проводки стереосистемы вашего автомобиля является ключом к установке новой стереосистемы без повреждения электроники вашего автомобиля, особенно в современных автомобилях, о которых мы поговорим ниже.

Цветовые коды жгутов проводов автомобильной стереосистемы

В большинстве случаев цвета проводов на стереосистемах вторичного рынка и этих жгутах адаптеров стандартизированы. Так было не всегда, но в наши дни вы можете в значительной степени рассчитывать на то, что красный провод переключает питание, а белый провод является положительным проводом для переднего левого динамика.

При этом ВСЕГДА сверяйтесь с руководством по установке стереосистемы и цветовой схемой жгута проводов адаптера, прежде чем выполнять все работы по установке.

Пример электрической схемы автомобильной стереосистемы

Специализированные жгуты проводов

Автомобильные аудиосистемы, электрические системы и удобные функции прошли долгий путь развития. Таким образом, жгуты должны были развиваться, чтобы обрабатывать сложную проводку и информацию о данных, которые используют современные автомобили.

Соединения в удаленном месте

В некоторых автомобилях необходимо подключать жгут проводов не за радиоприемником. Отличным примером является обычная версия Ford Taurus, где заводской усилитель и радиотюнер расположены в багажнике автомобиля. Эти жгуты часто состоят из базовой схемы проводки, в которой провода достаточно длинные, чтобы добраться до необходимого места назначения. В случае Taurus адаптер включает в себя 20-футовый провод динамика для доступа к багажнику.

Обход штатного усилителя

Автомобильная стереосистема иногда имеет отдельный усилитель, и при установке нового ресивера обычно необходимо подключить провода динамика новой стереосистемы к выходной секции штатного усилителя. Эти байпасные жгуты ампер позволяют использовать мощность новой автомобильной стереосистемы для управления динамиками, а не заводскую мощность.

Эти жгуты, как правило, более доступны по цене, чем адаптеры для интеграции усилителя (ниже), но могут потребовать больше работы, если усилитель находится в удаленном месте, например, под сиденьем или в багажнике.

Комплекты заводских усилителей могут включать регуляторы усиления для уменьшения искажений.

Сохранение заводского усилителя

Многие жгуты проводов позволяют сохранить заводской усилитель автомобиля при замене штатного радиоприемника. Они включают соединения, которые напрямую связывают выходы вашей новой автомобильной стереосистемы со входами заводского усилителя. Таким образом, вы будете использовать заводскую мощность для ваших динамиков, а не мощность вашего нового радиоприемника.

Эти жгуты иногда могут сократить время установки, так как провода часто не нужно прокладывать к заводскому местоположению усилителя, но они, как правило, дороже, чем байпасные жгуты, описанные выше. Вы также можете увидеть модуль, подключенный к этим жгутам — они включают в себя настройки, которые позволяют вам правильно интегрировать выходной сигнал вашей стереосистемы с заводским усилителем, чтобы ваша музыка была чистой.

Сохранение важных звуковых сигналов безопасности

Во многих автомобилях звуковые сигналы безопасности встроены в штатную радиостанцию. Когда вы замените это радио, эти предупреждающие звуки пропадут, и это опасно. Таким образом, эти автомобили требуют специального ремня безопасности, чтобы эти звуковые сигналы работали при установке новой стереосистемы. К счастью, эти жгуты также позаботятся обо всех основных стерео соединениях.

Оставьте свои любимые заводские удобства

Современные автомобили включают в себя постоянно растущее число функций, встроенных в заводские радиоприемники, которые значительно усложняют проводные соединения. Они могут включать в себя такие вещи, как Ford SYNC®, GM OnStar®, Chrysler Uconnect® и элементы управления звуком на рулевом колесе для стереосистемы и вашего телефона.

Когда вы заменяете заводское радио в этих автомобилях, необходим более надежный тип интеграционного адаптера, чтобы эти функции работали с вашей новой стереосистемой.

Некоторые интеграционные адаптеры, такие как iDatalink Maestro, даже позволяют загружать программы для определенных приемников и транспортных средств, чтобы вы могли максимально сохранить заводские функциональные возможности.

Этот пакет интеграции включает комплект приборной панели, соединения и кронштейны для установки стереосистемы на Ford F-150.

Комплекты для подключения и защиты вашего радиоприемника

Есть также автомобили, которые не только имеют сложную схему проводки, но и имеют уникальную компоновку приборной панели. Интеграционные адаптеры для этих автомобилей включают в себя как проводные соединения , так и , специальный комплект приборной панели для установки нового приемника.

Как правило, они включают в себя почти все, что вам нужно для подключения приемника, его установки на приборной панели и сохранения многих полезных заводских функций, таких как электронный климат-контроль.


Дополнительные адаптеры для установки автомобильной стереосистемы

Иногда жгут проводов не решает всех задач, и для установки новой стереосистемы требуются дополнительные адаптеры. Они могут помочь с конкретным подключением или позволить сохранить заводскую функцию.

Антенные адаптеры

Многие заводские антенные разъемы AM/FM просто вставляются в антенный порт на задней панели нового приемника. Однако некоторые автомобили имеют антенный разъем другой формы или являются частью усиленной антенной системы. В этих случаях для радиоустановки становится необходимым антенный адаптер, чтобы вы могли поддерживать воспроизведение своих AM/FM-станций.

Адаптеры управления аудиосистемой на рулевом колесе

Современные автомобили часто оснащены органами управления на рулевом колесе, позволяющими безопасно управлять заводской аудиосистемой, не отрывая рук от руля. Эти функции включают в себя регуляторы громкости, отслеживание вперед/назад и управление вызовами в режиме громкой связи. В большинстве случаев эти элементы управления не будут работать после замены заводского радио. К счастью, адаптеры управления на рулевом колесе помогают интегрировать эти элементы управления со многими новыми стереосистемами, поэтому вы можете продолжать использовать эти удобные элементы управления со своей новой стереосистемой.

Узнайте больше об этих адаптерах в нашей статье об адаптерах управления на рулевом колесе.

Жгуты проводов динамиков

Хотя они не помогают напрямую при установке автомобильной стереосистемы, предлагаемые нами жгуты проводов динамиков позволяют использовать заводские провода динамиков для новых динамиков, как и жгуты автомобильных стереосистем. Их вилки соответствуют заводским вилкам проводки динамиков в автомобиле, а другие концы надеваются на клеммы новых динамиков. Таким образом, вам не нужно прокладывать новый провод от магнитолы ко всем динамикам в вашем автомобиле или резать заводские провода. Эти адаптеры также предоставляются бесплатно при покупке автомобильных динамиков в компании Crutchfield.

Как узнать, что мне нужно?

Мы покажем! Используйте наш селектор транспортных средств , чтобы сообщить нам, на чем вы ездите. Как только вы выберете новую стереосистему, наше приложение Kit Finder покажет вам различные варианты установки оборудования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
