Почему на автомобиле ВАЗ 2115 не работает спидометр?

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

От чего зависит работа указателя?

Несведущему автомобилисту может прийти в голову мысль, что сломался сам спидометр ВАЗ 15-й модели и придется разобрать полмашины, чтобы его поменять. В действительности это случается крайне редко, причины обычно кроются в устройствах, передающих сигнал для указателя скорости. Убедиться в исправности приборной панели, в том числе и стрелки спидометра, достаточно легко: при включении зажигания все указатели должны совершить скачок до максимума.

Работа указателя на панели приборов зависит в первую очередь от измерителя скорости, установленного в коробке передач. Существуют следующие виды датчиков:

1. механические;
2. электронные.

Первые устанавливались на карбюраторных моделях ВАЗ 2115. Измеритель представляет собой стальной тросик в кожухе, вращающийся приводом вала спидометра, встроенным в КПП. То есть вал привода механически соединен с указателем и одометром напрямую, так что в работе это устройство достаточно надежно и редко выходит из строя.

Электронный датчик скорости, устанавливаемый на более современных версиях авто с инжектором, представляет собой катушку из тонкой проволоки с сердечником. Действует по принципу Холла: частота электрических импульсов, проходящих через катушку, меняется при появлении рядом с ней значительной металлической массы. Контроллер, управляющий указателем скорости и одометром, подает на датчик постоянное напряжение номиналом 12 В, а в ответ получает импульсный сигнал, чья частота зависит от оборотов вторичного вала коробки передач, а значит, и от скорости движения машины.

Именно неисправность электронного измерителя чаще всего становится причиной того, что не работает спидометр 15 модели ВАЗ. Датчик считается устройством средней надежности и может выйти из строя в любой момент. Зафиксированы случаи, когда датчик приходилось менять спустя 300 км пробега нового автомобиля. Тросовый привод карбюраторной модификации выходит из строя гораздо реже, 1 раз за 100-150 тыс. км.

Дополнительные признаки неисправности

Если не работает спидометр в карбюраторной версии ВАЗ 2114-2115, то это никак не влияет на динамические и скоростные качества машины. На холостом ходу двигатель тоже работает стабильно, поскольку вал привода, тросик и указатель не связаны с системой питания двигателя.

Другое дело — система прямого впрыска с инжектором, где всеми процессами управляет электронный мозг автомобиля — контроллер. Получая сигналы от различных датчиков, в том числе измерителя скорости, контроллер посылает команды форсункам о длительности впрыска и степени обогащения топливовоздушной смеси. Поэтому при выходе из строя датчика скорости автомобиль может заглохнуть на холостом ходу или во время движения накатом при включенной передаче.

При длительной эксплуатации с неисправным измерителем станет заметен повышенный расход топлива.

Поломка тросового привода обнаруживается визуально, нужно только снять его с коробки передач. Чаще всего гибкий вал обрывается на входе в КПП. Проверить электронный прибор рядовому автомобилисту без специального оборудования будет затруднительно. Здесь путь один: купить и поставить новый датчик. Но перед покупкой необходимо убедиться, что причина не кроется в проводах подключения измерителя и контактной группе, которая зачастую окисляется.

Устранение поломки

Поломка механического привода спидометра случается редко, но и устранить ее сложнее. Купив новый тросик, нужно произвести разборку и замену в такой последовательности:

• Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
• Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
• Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.
• Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.

Замена электронного датчика скорости выполняется гораздо проще и требует меньше времени. Перед выполнением работ необходимо убедиться, что причина именно в датчике, а не в проводке или контактах. Для этого контакты следует очистить, а изоляцию проводов проверить визуально.

Приготовив набор ключей, пассатижи и отвертки, можно приступать к замене прибора, соблюдая следующий алгоритм:

• Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.
• Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
• Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
• Поставьте новый измеритель, при этом сильно затягивать гайку не нужно.
• Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

https://www.youtube.com/watch?v=qiDmZLUuTMI

В автомобилях ВАЗ 2115 «Самара» используется 2 разновидности датчиков скорости — от брендов Bosch и General Motors. Первые отличаются квадратной формой разъема, вторые — круглой. Эти особенности не оказывают влияния на принцип работы и порядок замены детали. Также встречаются элементы российского производства типа Январь-4, имеющие круглый разъем.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

ЗДТ на ваз 2114 установка

АКПП на ваз 2110 своими руками

Таблица цветов ВАЗ, коды, наименования, описание

Как на ваз 2107 сделать сигнал

Регулятор яркости подсветки приборов ваз 2114. Демонтаж, замена ламп

Какое лучше масло для ваз 2114, рекомендации завода изготовителя, процесс замены

Выхлоп на ваз 2110 8 клапанов

Ваз 2114 моторчик печки свистит

Похожие статьи

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Похожие публикации

На этом веб-сайте используются файлы cookie, чтобы он мог лучше работать для вас. Закрыв этот баннер, прокручивая эту страницу, вы соглашаетесь на использование файлов cookie. Принять Подробнее

Привод спидометра ВАЗ 2101 – 2115

Форма поиска

Поиск

Вы здесь

Главная → Электрика автомобиля → Привод спидометра ВАЗ — замена на переднеприводных и классике

На автомобилях производства ВАЗ используют два типа приводов спидометра – электрический и механический. Последний ставили на классических моделях 2101-2107 и переднеприводных 2108 – 2115 до начала первого десятилетия XXI века, после чего перешли на установку электронного привода спидометра. Основа привода спидометра любого типа – пластиковая шестеренка, вставленная в коробку переключения передач (КПП). Ее задача передать вращение вторичного вала КПП на электрический или механический датчик спидометра.

Как работает механический и электрический привод

Во время движения автомобиля шестерня привода спидометра с помощью гибкого троса передает вращение от вторичного вала на расположенный в панели приборов датчик скорости. На различных моделях автомобилей ВАЗ применяют разные шестерни привода. Это связано с разным коэффициентом передачи редуктора (главной передачи). Более высокое соотношение количества зубцов дифференциала по отношению к ведущей шестерне позволяет автомобилю развивать большую скорость, но негативно влияет на динамику.

Меньшее соотношение позволяет улучшить динамику, но ограничивает максимальную скорость. Чтобы спидометр верно отображал скорость, необходимо обеспечить правильное соотношение ведущей шестерни, расположенной на вторичном валу и шестерни привода спидометра. При подборе привода спидометра учитывают размер колес и коэффициент передачи редуктора автомобиля. Такой подход позволяет использовать общий для всех моделей каждого семейства спидометр.

В отличие от механического, электрический привод спидометра передает вращение не индикатору, а датчику скорости, который преобразует скорость вращения шестерни в понятные электронному блоку управления сигналы. Такой подход позволяет не только отображать скорость на индикаторе спидометра, но управлять работой инжектора.

Видео — Как поменять привод спидометра на классике (2101 – 2107)

Для замены привода спидометра понадобится смотровая яма, эстакада или подъемник.

Привод спидометра расположен на левой стороне КПП рядом с опорой (балкой). Чтобы снять привод спидометра, открутите пластиковую гайку наконечника тросика и снимите его. После этого снимите стяжную пружину с рабочего цилиндра сцепления. Вытащите шплинт из толкателя и открутив два болта крепления цилиндра, вытащите толкатель из выжимной вилки сцепления. Опустите коробку насколько возможно и выкрутите болты крепления привода спидометра, после чего вытащите его из КПП.

Перед установкой нового привода убедитесь, что число зубьев соответствует коэффициенту передачи редуктора. 13 зубов для редуктора с коэффициентом 3,9 (скоростной). 12 зубов для редуктора с коэффициентом 4,1 (стандартный). 9 зубов для редуктора с соотношением 4,3 (тяговой). При установке нового привода спидометра используйте прокладку из ремкомплкекта или автомобильный герметик. Если установка нового привода спидометра не привела к улучшению работы (тросик и индикатор в порядке), потребуется демонтаж КПП, разборка и замена приводной шестерни. Замена электрического привода проводится так же, разница в том, что вместо откручивания тросика снимают клемму провода с контакта и откручивают датчик (преобразователь) скорости, после чего извлекают шестеренку привода.

Замена на переднеприводных автомобилях

На моделях 2108 – 2115 привод спидометра расположен  сбоку КПП со стороны задней стенки подкапотного пространства. Доступ к нему осуществляется из капота. Технология замены ничем не отличается от применяемой на классике – снять наконечник тросика или колодку проводов (для этого отстегнуть защелки), снять датчик скорости, открутить болт крепления шестеренки привода и извлечь ее из КПП. Не отличаются и соотношения количества зубьев шестеренки привода и ведущей шестерни вторичного вала.

Похожие материалы

Датчик скорости ВАЗ — где расположен и как заменить?

Подсветка приборной панели ВАЗ — замена ламп своими руками

Обгонная муфта генератора

Как выбрать аккумулятор для автомобиля?

Автомобильный аккумулятор – это автономный источник электрической энергии,…

Ролик натяжителя ГРМ — замена на Калине своими руками?

Как проверить диодный мост мультиметром?

Замена датчика скорости ВАЗ 2115 своими руками. Как заменить Датчик скорости ваз 2115. Самостоятельная диагностика и замена датчика скорости ваз 2115. Неисправности датчика.

Скорость автомобиля является ключевым параметром, который необходимо постоянно контролировать. Превышение допустимой скорости не только чревато получением штрафа, но и может повлечь за собой серьезные последствия. Об этом далее в статье.

Датчик скорости, устройство и принцип

Назначение регулятора скорости в карбюраторных и инжекторных двигателях — передача информации о скорости автомобиля на панель приборов. Принцип работы ДС довольно прост и основан на эффекте холла:

1. Контроллер передает сигналы напряжения на ЭБУ с частотой, прямо пропорциональной скорости вращения колес автомобиля.

2. ЭБУ в соответствии с сигналами, снятыми с ДС, осуществляет работу двигателя на холостом ходу и с помощью датчика ХХ регулирует подачу воздуха в перепускной клапан дроссельной заслонки.
3. Очень важно, чтобы частота импульсов контроллера была прямо пропорциональна фактической скорости движения.

Где находится датчик скорости на ваз 2115

ДС расположен в верхней части корпуса КПП (см. фото). Но получить доступ к этому контроллеру не так просто. Чтобы добраться до устройства, нужно загнать машину на эстакаду или яму и залезть под транспортное средство.

Неисправности Датчик скорости ВАЗ 2115

Если при диагностике появляется ошибка P0500, значит датчик скорости не получает сигнал. Если вы видите код P0503, то входящий сигнал прерывается по определенным причинам.

Признаки неисправности на Датчике скорости ВАЗ 2115

• Одним из наиболее вероятных признаков поломки являются неверные значения на спидометре, в частности, приход циферблата хаотичного движения в разные стороны.
• Еще один признак — двигатель работает на хх с перебоями.
• Плавающая скорость на ХХ.
• Увеличение расхода топлива.
• Провалы для разгона, т.е. когда водитель нажимает газ, двигатель на это не реагирует, набор мощности не происходит.

Причины выхода из строя Датчика скорости ВАЗ 2115

• Обрыв в электрической цепи регулятора.
• Устройство не имеет связи с бортовой сетью.
• Неисправен механический привод устройства.
• Из-за повреждения или износа сломался чувствительный элемент контроллера.

Диагностика датчика скорости

Диагностика работоспособности датчика выполняется двумя методами.

Для реализации первого способа вам понадобится мультиметр:

1. Первым делом демонтируем сам контроллер. Прочтите инструкции по удалению ниже.
2. Далее Тестер переводится в режим измерения переменного напряжения.
3. Верхушки мультиметра должны быть замкнуты на контакты штекера контроллера. Первый щуп подключается к контакту на приборной панели, он расположен по центру, а другой к кузову автомобиля, т.е. к массе.

4. Фронтальный контроллер представляет собой специальный стержень. При его вращении устройство запускается. Для диагностики работы регулятора необходимо прокрутить, для чего на нем установлена ​​металлическая трубка.
5. Шток начинает вращаться, а на дисплее мультиметра будет отображаться информация о переменном напряжении, точнее, его скачках. При этом, чем выше скорость вращения стержня, тем больше скачки значений. Это укажет на неисправность контроллера.

Второй способ проверки устройства выполняется без разборки, но для этого необходимо загнать автомобили на яму или летать:

1. Когда машина окажется на яме, поднимите левое переднее колесо на домкрат.
2. Далее находим контроллер и отсоединяем от него подключенную проводку.
3. Теперь возьмите мультиметр. Его щупы должны быть совмещены с массами и контактом передачи импульсов на компьютер, на блоке он является центральным и крайним контактом.

4. Затем поверните колесо, поднятое домкратом, и продиагностируйте значения, которые показывает мультиметр, на наличие скачков напряжения. При отсутствии тестера можно применить обычную контрольную лампу с подключенным к ней проводом. Подключить первый провод к питанию, то есть к левому контакту, а второй к центральному. Если источник света мигает при вращении колеса, значит, DS работает.


Возможно, что причина поломки ДС кроется в плохом контакте с электросетью автомобиля, в этом случае необходимо просто заменить или почистить контакты. Перед диагностикой осмотрите устройство. Если на нем есть следы повреждений, возможно, даже не имеет смысла его проверять.

Инструменты, приспособления, расходные материалы

1. Ключ на «21».
2. Отвертка.
3. Тряпка.
4. Новый датчик скорости.

Выбор рабочего места

Работы по замене датчика скорости выполняются на эстакаде или смотровой яме.

Как снять датчик скорости ВАЗ 2115 (пошагово)

1. Сначала выключите зажигание и откройте капот.
2. Для облегчения процедуры демонтажа демонтируйте адсорбер. Для этого достаточно просто открутить гайки, фиксирующие этот узел, затем убрать его в сторону.

3. Далее зажимаем крепление и демонтируем разъем проводки.

4. После выполнения этих действий приступайте к разборке устройства. Устройство вращается против часовой стрелки до полного отключения датчика скорости. Ключом на «21» выньте датчик из посадочного места.


Как поставить новый датчик скорости ВАЗ 2115 (пошагово)

1. Очистить место расположения датчика от грязи и пыли.
2. Затем выполните установку нового датчика. В этом случае следует действовать осторожно, так как корпус контроллера выполнен из пластика, так что даже незначительные механические воздействия способны вывести его из строя.
3. Далее встройте датчик в посадочное место таким образом, чтобы его пазы совпадали с втулками, иначе надежно зафиксировать прибор не получится.
4. Затяните датчик по часовой стрелке. Не нужно откладывать устройство.

Привод датчика скорости

Наконечники проф.

Подробную инструкцию по замене ДК

вы можете посмотреть в следующем видео.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, ВАЗ 2109Блок предохранителей, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
• Как открыть машину без ключа.
  Потерял ключ от машины что делать, ключ от машины в машине
• Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
• Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
• Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
• Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
• Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
• Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
• Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить

Датчик температуры наружного воздуха на ВАЗ 2115

Как проверить датчик температуры наружного воздуха на LADA

Во всех современных автомобилях LADA в зависимости от комплектации может быть установлен датчик температуры наружного воздуха, который передает показания на панель приборов. Если комбинация приборов показывает неправильную температуру за бортом, то, возможно, неисправен этот датчик. Перед заменой проверьте его мультиметром.

Где находится датчик температуры воздуха:

• на Лада Гранта/Калина/Приора на нижней поперечине кузова;
• на Lada Vesta/XRAY в левом нижнем углу дефлектора радиатора охлаждения двигателя.

Для его снятия в некоторых случаях может потребоваться снять передний бампер и защиту двигателя.

Как проверить датчик температуры окружающей среды? Самый простой способ — поменять датчик на рабочий. Если у вас есть омметр, вы можете измерить сопротивление на его выводах и сравнить его с данными в таблице:

622

Температура, °С	Сопротивление, Ом
-40	100922,67±2,96
53046,93±2,49
-двадцать	29092,08±2,13
-10	16567,33±1,68
0	6 6 9072,24± 0255	+10	5953,85± 1,73
+20	3737,33±2,11
+30	2411,98±2,39
+40	1594,92±2,65

В автомобиле к проверке предлагается датчик, Лада, Веста собрать электрическая цепь:

Затем подать напряжение U=3,2 В ±1% на датчик через постоянный резистор R=4420 Ом ±1%, что имитирует комбинацию приборов. Определить сопротивление датчика по напряжению Ux.

Данные для консультации в таблице:

Температура, °С	Напряжение Ux, В	Сопротивление, Ом
─	3,0657±0,0347	60922,62 60922,37±299
─	2,7779 ±0,0360	29092±620,62
0	2,2035±0,0310	9773±118,4
	3 + 62 1,8366±0,0327	5953 ±102,76
+20	1,4661±0,0323	3737±78,97
+30	1,1297±0,0295	2411±57,6
+40		26 0,82485±0,06 594±42,29
+ 45	0,7307±0,0236	1307±36,4

Рекомендации производителя: Проверить датчик, погрузив датчик в емкость с силиконовой жидкостью определенной температуры, через 3 минуты выдержки, измерить напряжение Ux.

Примечание: Летом, в пробках, показания температуры наружного воздуха могут быть завышены, т. к. датчик не обжигается воздухом, а нагревается горячим асфальтом и двигателем.

Если приборка не показывает комнатную температуру, а датчик работает, то это обрыв проводки или плохой контакт.

Замена датчика температуры окружающего воздуха на ВАЗ 2115

Надоело ездить в сорокаградусный мороз, пока листва еще зеленая. Решил посмотреть в чем проблема. В интернете написано, что нужно проверить контакты датчика температуры. И вот, глядя где он, открыв капот датчика, я его не нашел, печаль(. Купил…

Ура, старт!

Я снял крышку и радиатор совершенно новый.

На месте датчика нет ничего, кроме двух проводов, протянутых по гофре. Один для противотуманных фар (штыри на фото). И пульсация на датчике. Хорошо, что у них были кабели.

Провода порваны, перерезаны, зачищены.

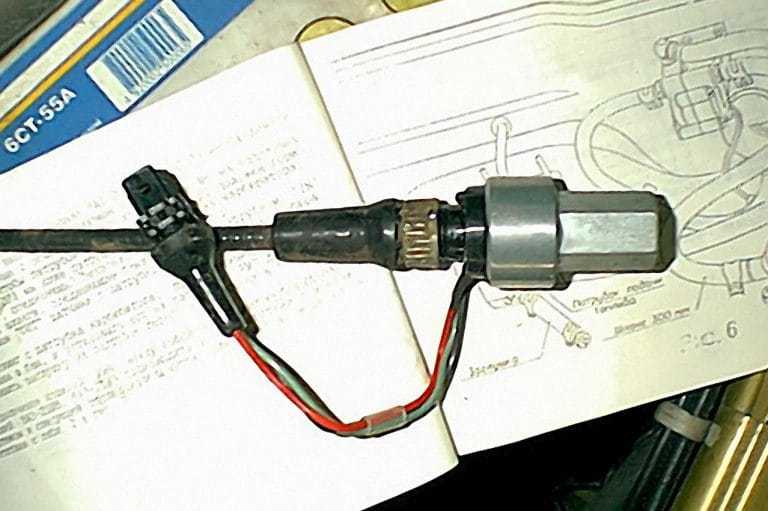

Датчик купил вместе с контактом, обрезал провода, почистил…

Установка — витые провода.

Проверка работы датчика, 10 град.
