Приора ошибка 0504: Ошибка Р0504 — причина в датчике положения педали тормоза

Решение! Ошибка Р0504 рассогласование датчика тормоза.

Рассогласование датчиков педали тормоза.

Рассогласование  датчиков  педали  тормоза. Очень частая ошибка с которой сталкиваются владельцы автомобилей. Чаще всего ошибка датчика педали тормоза встречается на автомобилях Лада, 2114,Лада Калина, Лада Приора, Лада Гранта, Лада Датсун, Лада Веста.  Также ошибка Р0504 неисправность рассогласование датчиков педали тормоза, может встречаться в автомобилях иностранного производства.

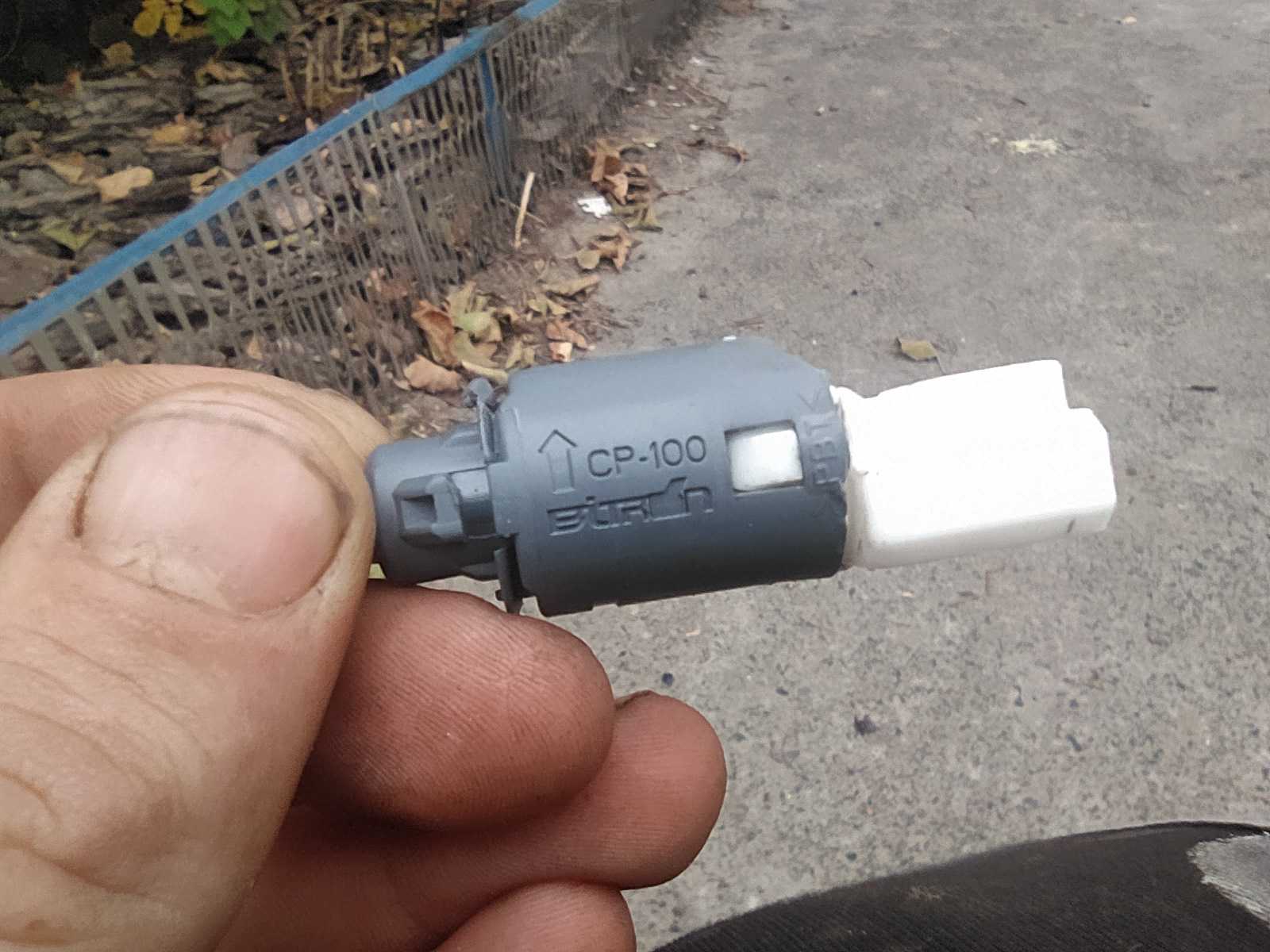

Он крепится на кронштейне возле педали тормоза и отслеживает нажатия на педаль.
Как только водитель нажимает на тормоза, датчик замыкает контакты цепи задних стоп сигналов.
Внутри датчика имеются две контактные группы. Сигналы с датчика отслеживает электронный блок управления двигателем. При отпущенной педали тормоза, одна группа контактов замкнута, а другая разомкнута.
При нажатой педали тормоза группа которая была замкнута, размыкается, а другая группа замыкается.

В сис­те­мах уп­рав­ле­ни­ем дрос­сель­ной зас­лон­кой, сиг­на­лы вык­лю­ча­те­ля пе­да­ли тор­мо­за иг­ра­ют важ­ну­ю роль, пос­коль­ку ис­поль­зу­ют­ся фун­кци­ей бе­зо­пас­нос­ти.

Ког­да во­ди­тель на­жи­ма­ет на пе­даль тор­мо­за, дрос­сель­на­я зас­лон­ка дви­га­те­ля зак­ры­ва­ет­ся, для то­го что­бы о­бес­пе­чить тор­мо­же­ни­е дви­га­те­лем.

По э­той при­чи­не о­чень важ­но о­бес­пе­чить, что­бы вык­лю­ча­тель сиг­на­ла тор­мо­же­ни­я всег­да на­хо­дил­ся в ра­бо­чем сос­то­я­ни­и. В слу­ча­е не­ис­прав­нос­ти э­лек­три­чес­ких це­пей вык­лю­ча­те­ля, дви­га­тель ав­то­мо­би­ля мо­жет пе­ре­хо­дить в а­ва­рий­ный ре­жим ра­бо­ты с при­ну­ди­тель­но у­мень­шен­ной мощ­нос­тью.

В этой статье я расскажу как избавиться от от ошибки Р0504 рассогласование датчиков педали тормоза, навсегда!

Как работает датчик педали тормоза.

Устройство и неисправности датчика педали тормоза. Датчик педали тормоза состоит из двух контактных групп как я уже говори выше и имеет четыре контакта в разъеме подключения. По сути это обычный механический выключатель, как мы используем дома для включения света. Он имеет два положения нажатое состояние и отжатое, при этом в одном положении одна группа контактов замкнута а другая разомкнута. Это условие обязательно, чтобы в датчике в любом положении была замкнута одна  или другая группа контактов.

Датчик положения педали тормоза с четырехконтактным разъемом подключения, стали использовать на автомобилях имеющие электронную дроссельную заслонку.

Датчик педали тормоза напрямую связан с электронным блоком управления двигателем. Оба сигнала поступают в эбу, при этом на них должна быть всегда разная полярность.
Если с обоих сигналов одновременно в блок эбу будет приходить “+” или ”-”, блок эбу фиксирует ошибку “РАССОГЛАСОВАНИЕ ДАТЧИКОВ ПЕДАЛИ ТОРМОЗА”.

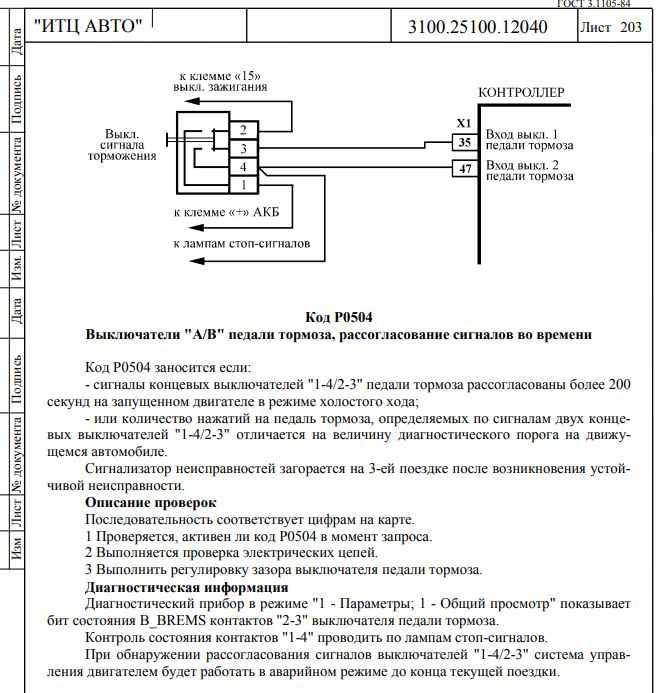

На фото выше видно что при отпущенной педали тормоза, контакты “3” и “4” замкнуты и через них проходит “+” от главного реле автомобиля, на электронный блок двигателя.
Контакты “1” и “2” в этот момент разомкнуты и на другой вход ЭБУ приходит минус через лампы стоп сигналов. Вообще блок эбу отслеживает только плюсовое напряжение поступающее с датчика педали тормоза.
Если на одном входе “плюс” а на другом ноль, значит педаль отпущена.
Если “плюс” появился на другом входе значит педаль нажата. Смотрите схему подключения ниже.

При нажатой педали тормоза датчик педали тормоза замкнул контакт “1” и “2” задних ламп стоп сигналов, при этом также “плюс” пошел на определенный вход эбу.
В этом случае электронный блок понимает что водитель пытается затормозить, ЭБУ тут же закрывает дроссельную заслонку двигателя, чтобы происходило торможение двигателем. Так же ЭБУ проверяет датчик скорости автомобиля, чтобы убедится что автомобиль движется и не стоит на месте.
Датчик педали тормоза имеет очень важную роль в системе безопасности в современном автомобиле!

Ошибка Р0504 рассогласование датчиков педали тормоза.

Почему появляется ошибка P0504 рассогласование датчика педали тормоза?

Две группы контактов, которые находятся в датчики педали тормоза, должны работать всегда синхронно. Если один контакт замкнут значит другой в обязательном порядке должен быть разомкнут, или зеркально наоборот.
Чаще всего ошибка  P0504 рассогласование датчиков педали тормоза появляется когда обе группы контактов разомкнуты.

Происходит это по той причине, когда одна группа контактов разомкнулась а другая не сомкнулась. В итоге обе группы контактов находятся в разомкнутом состоянии, электронный блок не понимает положение педали тормоза и фиксирует ошибку “Р0504 рассогласование датчиков педали тормоза” (Смотрите фото ниже).Чаще всего это происходит когда автомобиль движется в пробке и водитель плавно нажимает и отпускает педаль тормоза. Это связано с конструктивной особенностью самого датчика, также причина рассогласования датчика педали тормоза может быть в неправильной  регулировке датчика.

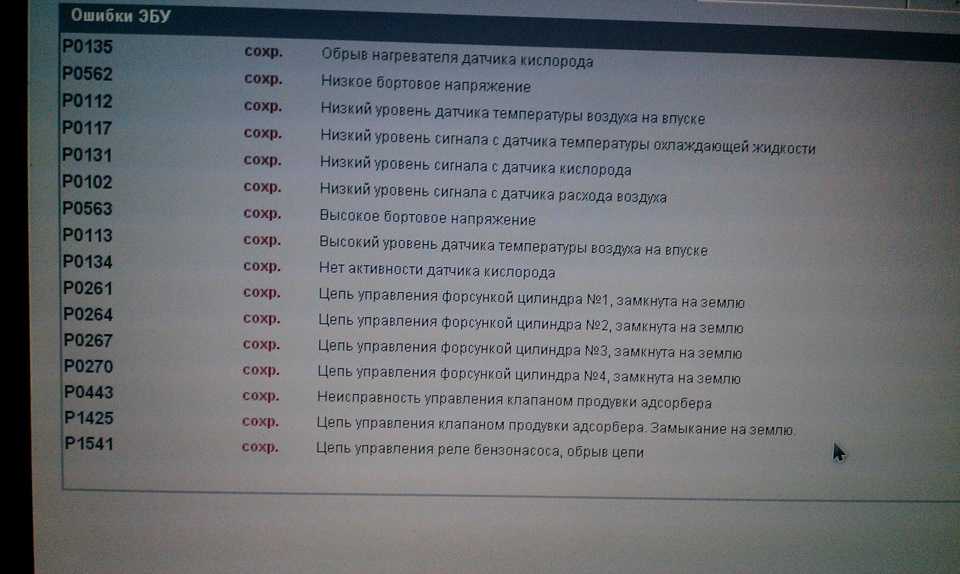

Устранение ошибки Р0504 рассогласование датчиков педали тормоза с помощью реле.

В данной статье я расскажу о лучшем способе устранения ошибки рассогласования датчиков педали тормоза. Мы встроим в схему дополнительное пяти контактное реле и обеспечим очень надежную работу датчика педали тормоза. Электронный блок управления двигателем больше никогда не зафиксирует ошибку Р0504, так как будет всегда получать правильные синхронные сигналы от датчика педали тормоза.

Так как датчик имеет две контактные группы, мы разрежем пару проводов которые идут на контакты которые замкнуты при отпущенной педали тормоза. Данные провода

на рисунке обозначены как “3” и “4”. Затем мы пустим их на контакты реле которые по умолчанию замкнуты между собой, ведь пока педаль отпущена цепь этих проводов должна быть замкнута, выводы реле “30” и “88”. Управлять реле мы будем с помощью контактной группы датчика педали тормоза, которая отвечает за включение стоп сигналов.
При нажатии на педаль тормоза, как только сработают стоп сигналы, реле тут же  разомкнет контакты реле “30” и “88”, которые раньше были на датчике педали тормоза под номерами  “3” и “4”. Тем самым мы добились точную и синхронную работу датчика педали тормоза. Теперь блоку управления двигателем, будут всегда нравиться сигналы поступающие от контактов датчика педали тормоза и ошибка “РАССОГЛАСОВАНИЕ ДАТЧИКОВ ПЕДАЛИ ТОРМОЗА” не появиться больше никогда.

Смотрите схему на рисунке ниже.

Схема датчика педали тормоза, педаль отпущена.

Схема датчика педали тормоза, педаль нажата.

Руководство по подключению пяти контактного реле к датчику педали тормоза.

Пишу подробно, потому что некоторые не понимают как работает реле.

Данная инструкция может использоваться в любом автомобиле, независимо от бренда и марки.

1. Необходимо снять с датчика разъем идущий от косы автомобиля. Затем необходимо найти контакты датчика которые замкнуты между собой при отпущеной педали тормоза. Для этого необходимо воспользоваться мультиметром в режиме прозвонки (Способ применим к любым маркам авто). Найдите эти контакты в разъеме и обрежьте от них провода.

2. Подключите обрезанные провода к контактам пятиконтактного реле “30” и “88”.

3. У нас в разъеме осталось всего два провода, мультиметром проверяем на каком из них присутствует напряжение + 12 вольт, а на каком нет ничего.
   К проводу на котором нет ничего (0) подключаем “85” контакт реле.

4. “86” контакт реле подключаем на массу.

Данным способом мы допились постоянное и четкое включение сигналов. Теперь блок управления двигателем, будет при любых условия нажатия на педаль тормоза получать синхронные сигналы.

Надеюсь данная статья будет кому то полезной!

Данная статья является собственностью автора сайта avto1000.com копирование запрещено!

Надеюсь информация будет полезной.

Чтобы не пропустить новые публикации, подпишись на группу VK!

Ошибка Р0504 — причина в датчике положения педали тормоза

Кратко о чем эта статья: Ошибка Р0504 — причина в датчике положения педали тормоза

Есть что добавить?
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл [email protected].

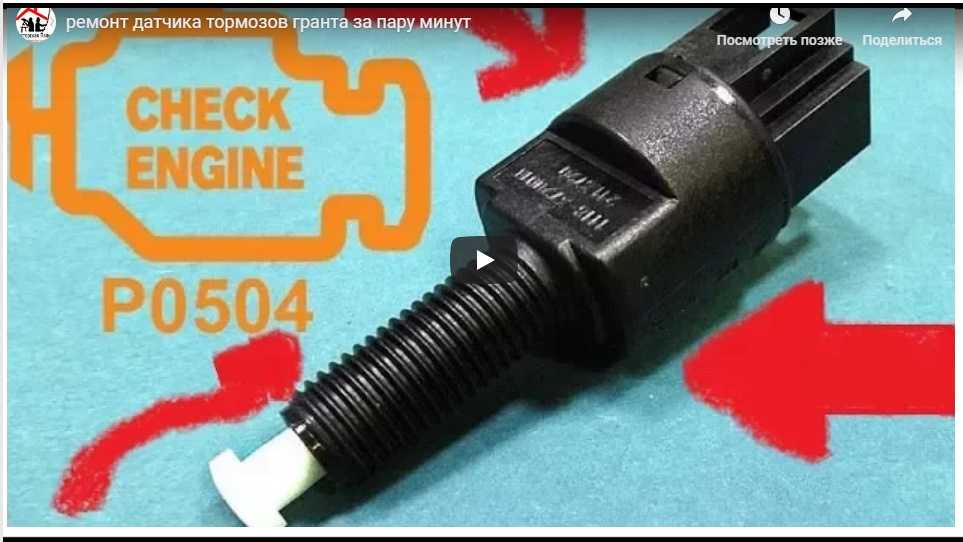

Ошибка Р0504 — причина в датчике положения педали тормоза Владельцы автомобилей LADA с электронной педалью газа могут столкнуться с ошибкой Р0504 (рассогласование датчиков педали тормоза). Вместе с ней могут появиться неисправности в работе двигателя (глохнет, плавают обороты, не заводится и т.д.). Чаще всего причина в датчике положения педали тормоза (датчик стоп-сигнала или лягушка). Датчик положения педали тормоза и выключатель сигналов торможения смонтированы в одном корпусе. Чаще всего причина его неисправности — поломка пружины. В этом случае датчик можно отремонтировать самостоятельно, заменив пружину на новую. Либо заменить датчик на новый. Как снять и установить Отключаем минусовую клемму аккумулятора. Отодвигаем сиденье водителя максимально назад, рулевую колонку поднимаем вверх, убираем коврик. Датчик располагается возле педали тормоза, чтобы его снять необходимо снять колодку с проводами (отщелкнув фиксаторы), а затем: (Приора, Калина, Гранта, Нива 4х4) ослабить контргайку и выкрутить датчик. (Ларгус, Веста, XRAY) повернуть датчик против часовой стрелки на 90 градусов и снять его из кронштейна. Установка датчика педали тормоза производится в обратной последовательности. При необходимости выполните его регулировку. Закручиваем датчик до тех пор, пока педаль не пойдет вниз. Затем немного вывернуть его (против часовой стрелки на 90 градусов) и зафиксировать контргайкой. Должно получиться так, чтобы при отпущенной педали тормоза шток выключателя был полностью «утоплен», а при нажатой педали шток должен полностью выходить из корпуса выключателя. Процесс снятия и установки датчика также показан на видео: Как проверить Включаем зажигание и нажимаем на педаль тормоза, стоп-сигналы должны загореться. После отпускания педали они должны погаснуть. Если лампы не загораются, проверяем датчик педали тормоза и поступление напряжения от аккумулятора на колодку жгута проводов. (Ларгус, Веста, XRAY) Перевести фиксатор штока в правое положение, используя отвертку. Проверяем датчик педали тормоза при помощи мультиметра в режиме омметра. Цепь 3-4 должна быть замкнута (значение сопротивление близко к нулю), а цепь 1-2 разомкнуто (сопротивление должно стремиться к бесконечности). После нажатия на шток цепь 3-4 должна разомкнуться, а 1-2 замкнуться. Перед установкой перевести шток в левое положение. (Приора, Калина, Гранта, Нива 4х4) Цепь 1-4 должна быть замкнута, а цепь 2-3 разомкнута. После нажатия на шток цепь 2-3 замкнуться, а 1-4 разомкнуться. Таким образом, причиной ошибки Р0504 может быть: неисправный датчик или его проводка датчик педали тормоза не отрегулирован необходимо перепрограмирование ЭСУД (предписание №46-15 для Лада Гранта и Калина 2 с АКПП, скачать его могут пользователи сайта) _x000D_ Чтобы скачать файлы нужно авторизироваться на сайте Напомним, ознакомиться с другими датчиками системы управления двигателем можно тут. Ранее мы публиковали инструкцию, как проверить электронную педаль газа. Категории товаров, которые вам могут быть интересны на основании статьи «Ошибка Р0504 — причина в датчике положения педали тормоза»: Записей не найдено. Товары, из ассортимента Дастершоп77 по теме статьи: Изображение Артикул Наименование Производитель Цена Наличие В корзину Добавить комментарий Уведомлять меня о новых комментариях по E-mail

P0504 Код неисправности OBD-II: тормозной выключатель «A»/«B» Соотношение

Диагностический код неисправности (DTC): P0504

Определение кода P0504

При обнаружении неисправности в выключателе стоп-сигнала автомобиля , PCM (модуль управления трансмиссией) записывает код P0504, и загорается индикатор Check Engine.

Что означает код P0504

При отказе в цепи стоп-сигнала может возникнуть ряд проблем. Чтобы уберечь вас от опасности, этот код будет записан, а индикатор Check Engine будет гореть до тех пор, пока причина проблемы не будет устранена и код не будет удален из PCM.

Что вызывает код P0504?

Ряд проблем может привести к записи кода P0504, но, к счастью, большинство из них довольно просты и легко диагностируются. К ним относятся:

• Перегоревший или неисправный предохранитель стоп-сигнала
• Поврежденный или неисправный выключатель стоп-сигнала
• Перегоревшая лампа стоп-сигнала
• Закороченный или открытый жгут выключателя тормоза
• Проблема с электрическим соединением или цепью выключателя тормоза

Каковы симптомы кода P0504?

Первым признаком того, что ваш PCM сохранил код P0504, скорее всего, будет горящий индикатор Check Engine. Помимо этого, вы также можете заметить другие симптомы, в том числе:

• Нажатие на педаль тормоза не включает и не отключает систему круиз-контроля автомобиля.
• Один или оба стоп-сигнала не включаются при нажатии на педаль тормоза.
• Один или оба стоп-сигнала продолжают гореть даже после отпускания педали тормоза.
• Нажатие педали тормоза на высокой скорости приводит к остановке двигателя.
• Система блокировки переключения передач не работает должным образом.

Как механик диагностирует код P0504?

После определения кода P0504 с помощью сканера OBD-II механик удалит код, а затем выполнит проверку всех возможных причин кода. Они начнут с проверки предохранителя стоп-сигнала, а затем проверят и/или заменят лампу стоп-сигнала. Если эти меры не решат проблему, перейдут к проверке самого тормозного выключателя, а также его проводки и разъемов.

Распространенные ошибки при диагностике кода P0504

Часто, когда при нажатии водителем на педаль тормоза не загорается стоп-сигнал, предполагают, что проблема в перегоревшей лампочке. Затем они могут заменить лампочку и обнаружить, что это не решает проблему. Если существует основная проблема с тормозным выключателем или цепью, замена перегоревшего тормозного предохранителя также может быть ошибкой, поскольку основная проблема, вероятно, приведет к повторному перегоранию предохранителя.

Насколько серьезен код P0504?

Очень опасно, когда стоп-сигналы не включаются и не выключаются при нажатии или отпускании педали тормоза. Следование за транспортом не может сказать, собираетесь ли вы снизить скорость или вам нужно резко остановиться, и легко может произойти авария. Аналогичным образом, если нажатие на педаль тормоза не отключает систему круиз-контроля, вы можете оказаться в другой опасной ситуации. Таким образом, вы можете видеть, что код P0504 очень серьезен, и с ним следует немедленно разобраться.

Какой ремонт может исправить код P0504?

В большинстве случаев устранить причину кода P0504 довольно просто. В зависимости от того, в чем заключается основная проблема, некоторые из наиболее распространенных ремонтных работ включают:

• Замена перегоревшей лампы стоп-сигнала.
• Ремонт или замена проводов или разъемов жгута или цепи тормозного выключателя.
• Замена тормозного выключателя.
• Замена перегоревшего предохранителя стоп-сигналов.

Помимо создания потенциально опасных ситуаций на дороге, код P0504 также может привести к непройденному тесту на выбросы.

Хотя выключатель стоп-сигнала не оказывает прямого влияния на выбросы автомобиля, он загорается контрольной лампой двигателя, что приводит к тому, что автомобиль не проходит тест на выбросы OBD-II.
