Для того, чтобы понять принцип работы автоматической коробки передач — мы условно распределим ее на три части: гидравлическая, электронная и механическая. Как можно догадаться, механическая часть отвечает непосредственно за переключение передач. Гидравлическая передает крутящий момент и создает воздействие на механическую. Электронная — это мозг, который отвечает за переключение режимов (селектор) и обратную связь с системами автомобиля.

Как известно сердцем машины является двигатель, в случае с коробкой передач это так же уместно. Трансмиссия должна преобразовывать мощность и крутящий момент двигателя таким образом, чтобы обеспечить для движения транспортного средства необходимые условия. Большую часть этой тяжелой работы выполняет гидротрансформатор (он же «бублик») и планетарные передачи.

Гидротрансформатор в зависимости от частоты вращения колес и нагрузки изменяет крутящий момент автоматически и выполняет функции сцепления (как в механической коробке). В свою очередь гидротрансформатор состоит из пары лопастных машин — центростремительной турбины и центробежного насоса, а также между ними расположен направляющий аппарат-реактор.

Турбина с насосом максимально сближены, а их колеса имеют форму, которая обеспечивает непрерывный круг циркуляции рабочих жидкостей. Именно благодаря этому у гидротрансформатора минимальны габаритные размеры и минимальны потери энергии при перетекании жидкостей от насоса к турбине. Коленвал двигателя связан с насосным колесом, а вал коробки передач с турбиной. В виду этого в гидротрансформаторе нет жесткой связи между ведомыми и ведущими элементами, потоки рабочих жидкостей осуществляют передачу энергии от двигателя к трансмиссии, которая с лопаток насоса отбрасывается на лопасти турбины.

Как работает АКПП видео:

Гидромуфта и гидротрансформатор

• Какая АКПП самая надежная?

Собственно говоря, гидромуфта работает по такой же схеме, не трансформируя его величину она передает крутящий момент. Реактор введен в конструкцию гидротрансформатора для того чтобы изменять момент. В принципе это такое же колесо с лопатками только жестко посаженное на корпус и до определенного времени не вращающееся. На пути по которому возвращается масло из турбины в насос расположен реактор. Особый профиль имеют лопатки реактора, сужаются постепенно межлопаточные каналы. Благодаря этому скорость рабочих жидкостей текущих по каналам направляющего аппарата, понемногу увеличивается, а выбрасываемая в сторону вращения насосного колеса из реактора жидкость подгоняет и подталкивает его.

1. Гидротрансформатор — сходен со сцеплением в мех.коробке, но управления непосредственно водителем не требует.
2. Планетарный ряд — сходен с блоком шестерен в мех.коробке и изменяет придаточное отношение в автомате при переключении передач.
3. Тормозная лента, задний фрикцион, передний фрикцион — они служат для непосредственного переключения передач.
4. Устройство управления — это целый узел состоящий из шестеренчатого насоса, клапанной коробки и маслосборника. Клапанная плита (гидроблок) — это система каналов с клапанами (соленоидами) и плунжерами, выполняющими функции контроля и управления, также преобразует нагрузку двигателя, степень нажатия на акселератор и скорость движения в гидравлические сигналы. На основании таких сигналов, за счет последовательного включения и выхода из рабочего состояния фрикционных блоков, автоматически меняются передаточные числа.

Гидротрансформатор

Планетарный ряд

Тормозная лента

Пакеты фрикционов

Гидротрансформатор (torque converter ) — предназначен для того чтобы передавать крутящий момент от двигателя к компонентам АКПП. Установлен он в кожухе расположенном между коробкой и двигателем выполняя функции сцепления. Наполненный рабочей жидкостью в процессе работы он несет высокие нагрузки вращаясь с довольно большой скоростью. Он, поглощая и сглаживая вибрации двигателя и передавая крутящий момент, приводит в действие  насос для масла, который находится в коробке передач.

Масляный насос в свою очередь трансмиссионной жидкостью наполняет гидротрансформатор создавая тем самым нужное давление в системе контроля и управления. Поэтому мнение о том, что машину с автоматом можно принудительно завести без стартера разогнав ее до большой скорости, является ошибочным. Энергию шестеренчатый насос получает только от двигателя, при неработающем двигателе давление в системе контроля и управления отсутствует вне зависимости от того в каком положении находится ручка рычага переключения скоростей. Поэтому вращение карданного вала принудительно не заставит коробку заработать, а двигатель — завестись.

Планетарный ряд — в отличие от «механики», где сцепляющиеся между собой шестеренки и параллельные валы, в «автоматах» в основном используются передачи планетарные.

Составные части фрикциона — давлением масла в движение приводится поршень (piston). Поршень двигаясь под давлением масла, посредством конического диска ( dished plate) прижимает очень плотно ведомые к ведущим дискам пакета, от чего они вращаются единым целым и осуществляют передачу крутящего момента от барабана к втулке. Несколько планетарных механизмов, обеспечивающие необходимые передаточные отношения, расположены в корпусе коробки передач.

Передачу же крутящего момента от двигателя через механизмы планетарные непосредственно к колесам осуществляется при помощи фрикционных дисков, дифференциала и прочих сервисных устройств. Посредством трансмиссионной жидкости через систему контроля и управления происходит управление всеми перечисленными устройствами.

Тормозная лента — устройство посредством которого  осуществляется блокировка элементов планетарного ряда.

Гидроблок — сложнейший механизм в автоматической коробке. Как мы уже писали выше, это мозги трансмиссии. Наиболее дорогстоящая по ремонту деталь.

Устройство АКПП Видео

Постоянное повышение качества эксплуатации современного транспортного средства неизбежно привело к заметному конструкционному усложнению. Благоприятным образом на двигателе, скоростных качествах и ходовой части  отразилось оборудование автомобиля коробкой-автоматом, что к тому же позволило частично облегчить нагрузку водителя в движении. Благодаря простоте в эксплуатации и надежности, использование данного изобретения обрело широкое применение.

В наше с вами время АКПП широко применяются как в легковых и полноприводных авто, так и на грузовиках. Водителю на автомобиле с механической коробкой переключения передач для того чтобы двигаться с нужной скоростью нужно довольно часто «дергать» рычаг переключения передач также он должен самостоятельно следить за скоростью и нагрузкой. Использование коробки-автомата отменяет эти необходимости.

На лицо явные преимущества автомата перед механикой, такие как:

1. Комфортность управления автомобилем повышается ;
2. Плавно производятся автоматические переключения скоростей ;
3. Ходовая часть и двигатель защищает от перегрузок;
4. Возможно как автоматическое, так и ручное переключение передач.

Применяемые на сегодня АКПП условно делятся на два типа. Различаются эти типы в основном системами контроля и управления за использованием трансмиссии.

1. У первого типа АКПП управление и контроль выполняется определенным гидравлическим устройством.
2. Эту же функцию в АКПП второго типа выполняет электронное устройство. Роботизированные коробки.

Приведем вполне конкретные примеры:

Предположим, машина, двигается по равнинному отрезку дороги, участок с крутым подъемом. Какое-то время мы не трогаем педаль акселератора и наблюдаем за реакцией гидротрансформатора при изменении условий движения. При увеличении нагрузки на ведущие колеса автомобиль теряет скорость. Как следствие частота вращения турбины падает. Это влияет на противодействие движению рабочих жидкостей внутри гидротрансформатора. От чего возрастает скорость циркуляции, это автоматически увеличивает крутящий момент на валу турбинного колеса до возникновения равновесия между ним и моментом сопротивления движению.

Точно так автомат работает при трогании с места. Только теперь самое время задействовать акселератор — после этого обороты коленвала увеличиваются и насосного колеса тоже, а машина и турбина были неподвижны, однако проскальзывание внутри гидротрансформатора не препятствовало холостой работе двигателя. В таком случае в максимальное количество раз трансформируется крутящий момент. Но по достижению необходимой скорости  преобразование крутящего момента становится не нужным. При помощи автоматически действующей блокировки гидротрансформатор превращается в звено, которое жестко связывает ведомый и ведущий валы. При такой блокировке внутренние потери исключаются,  значение передачи КПД увеличивается, при этом режиме движения расход топлива уменьшается и повышается эффективность торможения двигателем при замедлении.

Реактор освобождается и вращается с турбинным и насосным колесами для снижения всех тех же потерь.

С какой же целью КПП присоединяют к гидротрансформатору, когда тот самостоятельно в зависимости от нагрузок на ведущие колеса может величину крутящего момента изменять?

Гидротрансформатор способен изменять крутящий момент с коэффициентом 2-3.5 не более. А для эффективной работы трансмиссии таких диапазонов изменения придаточных чисел явно недостаточно. Также иногда встает необходимость включать заднюю передачу или нейтральную. Коробки-автомат имея зубчатые зацепления все же многим отличаются от механических коробок, к примеру, передачи они переключают без разрывов потока мощности при помощи многодисковых фрикционных муфт приводимых гидравликой и ленточных тормозов. В зависимости от скорости машины и интенсивности нажатия на педаль акселератора автоматически выбирается нужная передача, она то и интенсивность разгона и определяет.

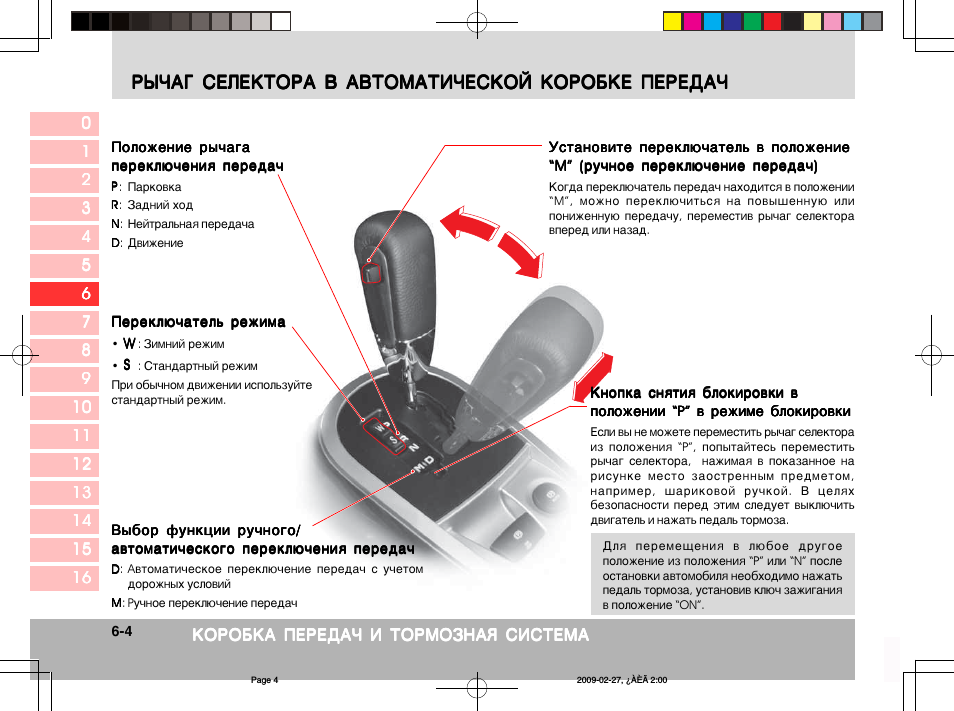

Определяет нужную передачу электронный и гидровлический блоки управления автоматической коробкой передач. Водитель же помимо нажатия на педаль газа может выбрать режимы спортивный или зимний (у таких режимов акпп индивидуальный алгоритм переключения передач), а также может выбрать режим который помогает передвигаться по участкам пути со сложным рельефом (в этом режиме автомат не сможет переключится выше определенной передачи).

В состав АКПП кроме планетарного механизма и гидротрансформатора также входит насос снабжающий гидроблок с гидротрансформатором рабочей жидкостью и смазывая коробку, а охлаждает рабочую жидкость, которая имеет свойство перегреваться, входящий в состав коробки-автомата радиатор охладления акпп.

Есть также несколько различий в устройстве и компоновке автоматических трансмиссий заднеприводных и переднеприводных автомобилей. У переднеприводных автомобилей АКПП более компактна и внутри корпуса имеет отделение главной передачи т. е. дифференциал. В остальном функции и принципы действия всех АКПП одинаковы. Для обеспечения движения и выполнения всех функций АКПП оснащена такими узлами, как: гидротрансформатор, узел управления и контроля, коробка передач и механизм выбора режима движения.

Заднеприводный автомобиль

Переднеприводный автомобиль

Дата публикации: 06.02.2015

Источник: AKPPHELP

: определение, типы, детали, работа

Так же, как и механическая коробка передач, автоматическая коробка передач используется в двигателе внутреннего сгорания. Их основная цель — преобразовывать мощность двигателя в колеса.

Система автоматической трансмиссии также известна как auto, самопереключающаяся трансмиссия, n-ступенчатая автоматическая. Число n представляет количество передаточных чисел передаточных чисел. Этот тип трансмиссии обозначается аббревиатурой АТ.

Двигатель внутреннего сгорания известен своей способностью работать с высокой скоростью вращения. он обеспечивает диапазон выходных скоростей и крутящего момента, необходимых для движения автомобиля. Автоматическая коробка передач также дает те же функции на транспортном средстве с таким двигателем. 100005

Трансмиссионная система — это тип автомобильной трансмиссии, в которой передаточное число изменяется автоматически. Переключение передач происходит по мере движения автомобиля. Водителям нет дела до включения передач, так как в МКПП это делается вручную.

Читать: Классификация двигателей внутреннего сгорания

Гидравлическая планетарная автоматическая коробка передач является наиболее популярной в автомобилях. Однако более крупные устройства используются для большегрузных коммерческих и промышленных автомобилей, а также оборудования.

Некоторые другие автоматические трансмиссии, такие как бесступенчатая трансмиссия (CVT) и автоматические ручные трансмиссии. Они также используют традиционную гидравлическую автоматическую коробку передач с гидротрансформатором. Это причина, почему классифицируются как типы автоматической коробки передач.

Эти трансмиссии также освобождают водителей от необходимости переключать передачи вручную. Это достигается с помощью трансмиссии для переключения передач.

Ниже приведена полная схема автоматической коробки передач:

Ниже представлены части системы автоматической коробки передач:

Преобразователь Torque 3que 3 блок сцепления в сборе
• Шестерни коробки передач
• Электромагнитный клапан управления блокировкой гидротрансформатора в сборе
• Электромагнитный клапан управления переключением передач в сборе

Прочтите: Применение, плюсы и минусы двухтактных двигателей

Типы автоматических трансмиссий:

Ниже приведены различные типы автоматических трансмиссий, используемые в современных и старых автомобилях:

Традиционная автоматическая коробка передач:

Традиционная автоматическая коробка передач является наиболее распространенной, известной как автоматическая коробка передач с гидротрансформатором. Он широко используется среди всех видов автоматических трансмиссий.

Гидродинамическая муфта или гидротрансформатор используются для выполнения своей работы. Переключение этих передач осуществляется с помощью сцепления в ручных типах трансмиссии.

ЭБУ (блок управления двигателем) используется для обеспечения плавного и точного управления двигателем автомобиля. Он напрямую связан с передаточным механизмом.

Коробка передач с двойным сцеплением (DCT):

Коробка передач с двойным сцеплением представляет собой комбинацию автоматической и механической коробки передач. Преобразователь крутящего момента исключен, но для переключения передач используются два отдельных вала с муфтами.

Один вал предназначен для нечетных передач, а другой — для четных. Включение более высоких и более низких передач может быть таким плавным, но при износе переключение становится шумным и грубым.

В трансмиссии с двойным сцеплением водителям не нужно менять трансмиссионную жидкость. Муфты сухие и со временем изнашивают свои фракционные качества.

Автоматически-механическая коробка передач:

Автоматически-механические типы также известны как полуавтоматические коробки передач. Он работает с конфигурацией сцепления и шестерни. Однако он использует датчики, приводы, процессоры и

Присоединяйтесь к нашей рассылке новостей

Автомобили с такой трансмиссией известны своей прерывистой работой двигателя. Он работает на низких скоростях при резком ускорении, но очень экономичен с точки зрения расхода топлива.

Бесступенчатая трансмиссия (CVT):

В трансмиссиях CVT используются ремни или шкивы вместо традиционных стальных шестерен. Плавное переключение передач достигается за счет частоты вращения двигателя или оборотов в минуту.

Максимальный КПД и непрерывное ускорение обеспечиваются этой трансмиссией. Но двигатель может быть таким шумным.

Коробка передач Tiptronic:

Коробка передач Tiptronic используется на высокопроизводительных и спортивных автомобилях. Его еще называют «мануматическим». Эта трансмиссия была впервые разработана компанией Porsche в 90-х годах.

Работает аналогично механической коробке передач, но вместо педали сцепления используется гидротрансформатор. Эта трансмиссия дает возможность автоматического переключения передач, и водители могут отменить ручной выбор передач в автоматическом режиме.

Коробки передач Tiptronic имеют встроенное предохранительное устройство, предотвращающее повреждение коробки передач. Это достигается за счет превышения оборотов при переключении на пониженную передачу.

Коробка передач с прямым переключением (DSG):

Коробка передач с прямым переключением по настройке похожа на коробку передач с двойным сцеплением. Он также использует два сцепления, которые поочередно отключаются при переключении передач.

Эта трансмиссия обеспечивает более быстрое переключение передач и плавное ускорение. Его современная версия предлагает топливную экономичность, которая превосходит механические коробки передач.

В отличие от DCT, коробки передач с прямым переключением имеют мокрую трансмиссию. Жидкости регулярно меняются, что должно привести к обслуживанию или техническому обслуживанию автомобиля.

Прочтите: Четырехтактный двигатель: все, что вам нужно знать

Как работает автоматическая коробка передач

В работающей системе автоматической коробки передач происходит тот же процесс, что и в механической коробке передач, но он происходит автоматически. Сцепление в этой ситуации исключается, и трансмиссия полагается на гидротрансформатор для передачи желаемой скорости.

Когда двигатель вращается с замедлением, очень небольшой крутящий момент передается через жидкость и турбину внутри гидротрансформатора. А при быстром вращении двигателя весь крутящий момент двигателя передается на трансмиссию. Преобразователь крутящего момента является причиной того, что автомобили с автоматической коробкой передач медленно движутся вперед на холостом ходу и в движении. Небольшая часть крутящего момента двигателя передается на первичный вал коробки передач.

Поскольку гидротрансформатор обрабатывает соединение входа трансмиссии с двигателем. шестерни внутри трансмиссии включаются без прямого указания водителя. В трансмиссии используется один концентрический вал с набором шестерен внутри и вокруг друг друга в планетарном расположении, включая солнечную шестерню. Водило планетарной передачи удерживает несколько планетарных шестерен и зубчатый венец.

Планетарная передача функционирует путем изменения скорости входной и выходной передач посредством зацепления одной шестерни с другой. Диапазон доступных соотношений зависит от того, кто с кем занимается. Существует полная гидравлическая система или система управления, которая включает набор планетарных передач в заданное время. Эта гидравлическая система управления управляется запрограммированным электронным блоком управления.

Наборы шестерен подключены к входу двигателя с помощью ряда внутренних муфт, которые управляются компьютером и гидравлической системой. Он помогает двигателю определить передаточное отношение, которое будет передаваться через выходной вал на приводной вал колеса.

Посмотрите видео ниже, чтобы увидеть, как работает система автоматической коробки передач:

Это все для этой статьи, которая содержит определение, типы, детали и принцип работы автоматической коробки передач. Надеюсь, вам понравилось чтение, если да, пожалуйста, прокомментируйте, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!



Что такое автоматическая коробка передач: принцип работы и принцип работы

4 комментария / Автомобиль / От Admin

Содержание

Делиться — значит заботиться :)-




Сегодня мы поговорим об автоматической коробке передач. Мы все пользуемся велосипедами и автомобилями. Мы все знаем, что нам нужна коробка передач или коробка передач, чтобы изменять крутящий момент в зависимости от условий движения. Раньше мы использовали ручную коробку передач, в которой есть рычаг с ручным или ножным приводом и сцепление, через которое мы переключаем передачу в зависимости от условий движения. Но знайте, что торговля меняется, и автомобиль движется к автоматической коробке передач. В наши дни многие автомобили и скутеры используют автоматическую коробку передач, которая проста в обращении и удобна для пользователя. Но возникает вопрос, как работает автоматическая коробка передач? Используем ли мы обычную коробку передач в АКПП или есть другая компоновка? Сменим ли мы наш автомобиль с механической коробкой передач на автоматическую коробку передач, не меняя коробку передач? Сегодня я буду обсуждать эту тему, и если у вас возникнут какие-либо вопросы, любезно задайте их в поле для комментариев. Я скоро верну тебя обратно. Прежде чем начать этот пост, сначала прочтите следующий пост.

Принцип автоматической трансмиссии:

В механической трансмиссии мы использовали скользящую сетку или синхронизатор, а в автоматической трансмиссии мы использовали планетарный редуктор. В этом типе коробки передач не используются скользящие собачки или шестерни для включения, а различные скорости передачи достигаются простым затягиванием тормозных лент на зубчатом барабане. Он состоит из солнечной шестерни, шестерни или планетарной шестерни и зубчатого венца. Зубчатый венец содержит зубья по внутренней окружности и окружен тормозной лентой. Тормозная лента приводится в действие гидравлическим давлением гидравлического масла. Это управление электронным датчиком или движение автомобиля по скорости, нагрузке и открытию клапана акселератора. Планетарные шестерни находятся в постоянном зацеплении как с солнечной шестерней, так и с зубчатым венцом и могут свободно вращаться вокруг своих осей, удерживаемых несущей рамой, которая, в свою очередь, соединена с приводным валом. Когда зубчатый венец блокируется тормозной лентой, вращающаяся солнечная шестерня заставляет вращаться планетарные шестерни. Поскольку зубчатый венец не может двигаться. Планетарные шестерни вынуждены перелезать через него. В этом положении зубчатый венец действует как направляющая, по которой перемещаются планетарные шестерни. При этом вращается ведомый вал, соединенный с водилом планетарной передачи. Когда зубчатый венец отпущен, он может свободно двигаться вследствие вращения планетарных шестерен, которые вращаются вокруг своей оси. В этом положении каретки планетарной передачи не двигаются, поэтому ведомый вал остается неподвижным. Планетарная коробка передач содержит ряд таких узлов для получения различных понижений скорости.

Компонент автоматической коробки передач:

Основным компонентом автоматической коробки передач является картер гидротрансформатора, масляный поддон и дополнительный корпус. Корпус гидротрансформатора закрывает преобразователь крутящего момента, а корпус содержит планетарную зубчатую передачу, а дополнительный корпус закрывает выходной вал. Масляный поддон прикручен к корпусу. Весь блок трансмиссии крепится к блоку цилиндров болтами через отверстия во фланце корпуса гидротрансформатора.

Работа автоматической коробки передач:

Автоматическая коробка передач работает так же, как и механическая коробка передач, за исключением того, что она управляется тормозным устройством с гидравлическим приводом. В автоматической коробке передач вал двигателя соединен со сцеплением, а затем с турбиной гидротрансформатора. Преобразователь крутящего момента приводит в движение зубчатый венец первой зубчатой ​​передачи через обгонную муфту. Привод зубчатого венца второй зубчатой ​​передачи затем принимается от водила первой зубчатой ​​передачи, так что они действуют последовательно. Такое расположение дает три скорости вперед и одну скорость назад при последовательном включении тормоза.

Выбор конкретной передачи и применение соответствующего сцепления и тормоза осуществляется гидравлически.
