Принцип работы форсунки common rail: Принцип работы форсунки Common Rail

Содержание

Устройство и принцип работы системы Common Rail

                                                       Схема и детали системы

  Высокое давление 230-1800 бар.

  Давление в обратной магистрали форсунок, 10 bar.

  Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос.
Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева.
Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос.
Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр.
Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива.


Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД).
Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива.
Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива.
Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа).
Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива.
Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан.
Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

                                       Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы
(аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД).
Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе)
и через короткие топливопроводы высокого давления подаётся к форсункам.
Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

Форсунки

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения
* возможность произвести несколько впрысков в течение рабочего такта
* точность дозировки впрыска

                                  Работа пьезофорсунки Common Rail

 И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

                                                  Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

                                                               ТНВД

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления.
Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

                                   Устройство насоса высокого давления

Схематическое представление насоса высокого давления.

 Вернутся к началу страницы


Common Railing, Диагностика и Ремонт Форсунок Своими Руками, Топливная Система Питания и Впрыска Denso, Как Регулировать Давление

Содержание

  • 1 Принцип работы системы «Коммон рейл»
  • 2 Достоинства системы прямого впрыска топлива
  • 3 Недостатки коммон рейл
  • 4  Диагностика системы «Коммон рейл»
  • 5 Самостоятельная диагностика

Учёные, занимающиеся разработкой современных двигателей, стремятся максимально оптимизировать работу агрегата внутреннего сгорания. Улучшения, которые реализуются в дизельных двигателях, направлены прежде всего на снижение потребления топлива, увеличения мощности и уменьшения концентрации вредных веществ в отработанных газах.

Все перечисленные требования можно с успехом реализовать на практике, если для впрыска дизельного топлива использовать систему «Коммон рейл»

Принцип работы системы «Коммон рейл»

Название системы впрыска топлива «Common Rail» переводится с английского, как «общая магистраль». Данный термин очень точно характеризует принцип подачи топлива к форсункам двигателя. Давление в топливной системе Коммон рейл может достигать 2 000 атмосфер. Чтобы обеспечить доставку топлива к форсункам, в систему питания «Коммон рейл делфи» устанавливается аккумулятор, в котором дизельное топливо находится под постоянным высоким давлением.

Форсунки common rail представляют собой устройство с электромагнитным способом открытия игольчатого клапана. Электронная система позволяет с высокой точностью установить момент впрыска топлива, что делает работу двигателя максимально производительной.

Достоинства системы прямого впрыска топлива

Если на автомобиле установлена топливная система common rail, то эксплуатация такого транспортного средства будет обходиться значительно дешевле, в сравнении с машинами оснащёнными простыми дизельными установками, благодаря значительно меньшему расходу топлива на 100 км пробега. Для людей, заботящихся о чистоте окружающей среды, приобретение автомобиля, оснащённого дизельным двигателем Common rail delphi, является разумной альтернативой между машиной с бензиновым двигателем и электромобилем.

Высокие требования к деталям автомобиля, работающим на дизельном автомобиле с прямым впрыском, позволяет эксплуатировать двигатель долгое время без каких-либо дополнительных финансовых расходов.

К сожалению, система питания «Сommon rail» имеет не только достоинства, но и значительные недостатки, которые следует учитывать при эксплуатации дизеля.

Недостатки коммон рейл

Среди основных недостатков, которые могут возникнуть, при эксплуатации дизельного двигателя, оснащённого этой системой, можно назвать высокую требовательность к качеству топлива.

Очень тонкие распылительные каналы форсунки, могут быть блокированы находящимися в топливе мельчайшими твёрдыми частицами. Также по причине усложнённой конструкции форсунок их замена потребуется значительно ранее, чем деталей, установленных на обычные дизельные двигатели. Топливная аппаратура, приобретение которой потребуется уже во время первого капитально ремонта, не будет стоить дёшево, и даже если осуществлять самостоятельный ремонт форсунок common rail, потребуется потратить немалые финансовые средства на приобретение запчастей, инструментов и оборудования для проведения ремонтных и диагностических работ. Сommon rail своими руками, в гаражных условиях, очень сложно настроить и отремонтировать, а мастерской, в которой имелись бы квалифицированные специалисты, может не оказаться в непосредственной близости от стоянки транспортного средства. Самостоятельная регулировка такой системы возможна только при наличии знаний об устройстве дизельного двигателя.

 Диагностика системы «Коммон рейл»

Высокое качество запчастей, которые изготавливаются для системы Common rail delphi, позволяет осуществить полное восстановление работоспособности двигателя. После большого пробега либо при эксплуатации двигателя на топливе неудовлетворительного качества возможны различные негативные проявления в работе агрегата. Неисправность системы Common rail delphi может проявляться следующими «симптомами»:

  • Нестабильной работой двигателя на «холостых» оборотах;
  • Двигатель не развивает полной мощности;
  • При движении автомобиля наблюдаются рывки и толчки, а при попытке ускорения — провалы.

Данные проявления, могут сопровождаться чрезмерной шумностью двигателя, а также значительным увеличением расхода топлива.

Если двигатель автомобиля с установленной системой common rail denso стал работать нестабильно, то дальнейшая эксплуатация приведёт только к усугублению проблемы, поэтому следует незамедлительно обратиться в специализированный сервис для осуществления диагностики дизеля.

Современная диагностика common rail осуществляется с применением компьютеризированного комплекса, который позволяет точно определить проблемную форсунку. Производить диагностику многочисленных датчиков системы «Коммон рейл денсо» должен только квалифицированный специалист, который в состоянии однозначно интерпретировать показания электронных диагностических приборов.

При выявлении серьёзных неисправностей, система впрыска common rail должна быть отремонтирована опытным мастером.

Самостоятельная диагностика

При отсутствии дорогостоящей аппаратуры в гаражных условиях можно осуществить некоторые диагностические мероприятия самостоятельно. Если двигатель не заводится или, запустившись, работает крайне нестабильно, то первое, что можно испытать на исправность — калильные свечи.

Свечи накала очень просто проверить, если пропустить через них напряжение двенадцать вольт, а на выходе подключить лампу накаливания такого же напряжения мощностью 20 — 60 В. Если лампа будет ярко светиться, то свеча исправна, при тусклом свечении или его отсутствии потребуется заменить неисправную деталь.

Если при попытке завести дизельный двигатель не происходит воспламенение рабочей смеси, то следует проверить топливную систему на наличие в ней топлива. Давление, при котором система питания common rail delphi может обеспечить стабильный запуск агрегата, должно быть не менее 150 атмосфер. Проверка топливной системы осуществляется в такой последовательности:

  1. Необходимо тщательно осмотреть топливную рейку и все топливные трубки. При выявлении утечки топлива из системы необходимо незамедлительно восстановить герметичность участка топливопровода;
  2. Следует отпустить на несколько оборотов штуцер ведущий к одной из форсунок, провернуть двигатель стартером на несколько оборотов и по вытекающему из этого места топливу убедиться в работоспособности насоса высокого давления. Если в системе питания будет отсутствовать топливо, или его давление будет отличаться в меньшую сторону от минимально необходимого, то потребуется проверить ТНВД, а также насос подкачки, который осуществляет перекачку топлива из бака автомобиля.

Проверка насоса низкого давления осуществляется с помощью обратного манометра. Измерительный прибор должен показать не менее минус 1,5 атмосфер. Только в этом случае будет открываться заборный клапан, и в систему начнёт поступать топливо в необходимом объёме. Дизельные топливные насосы высокого давления, лучше проверять демонтировав эту деталь с двигателя. Гаражные мастера занимающиеся самостоятельным ремонтом конструируют самодельные стенды на которых насос надёжно фиксируется и запускается с помощью электрической тяги. К насосу подводится топливный шланг с дизельным топливом, а на выходе устанавливается манометр, который позволит измерить давление в топливной системе. Измерительный прибор должен быть рассчитан на большое давление, иначе правильно диагностировать поломку насоса не получится. Работающий насос может нагнетать топливо до 2000 атмосфер, поэтому следует все соединительные муфты надёжно закрепить, прежде чем включать систему. Такая схема позволит определить исправность насоса высокого давления. Если деталь окажется неисправной, то следует произвести её замену либо отремонтировать насос на станции технического обслуживания.

Не следует опасаться использовать новейшие технологии в повседневной жизни. В ближайшем будущем каждый дизельный двигатель будет оборудован системой Common rail delphi, поэтому приобретая автомобиль с таким видом дизеля можно не опасаться за то, что силовой агрегат быстро устареет, и на него невозможно будет найти оригинальные запчасти. Если постоянно следить за качеством топлива, заливаемого в топливный бак, то количество пройденных километров до первого капитального ремонта двигателя, оснащённого системой Common rail delphi, будет исчисляться сотнями тысяч, при этом каждый пройденный километр позволит сэкономить деньги на приобретении топлива.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

Common rail принцип работы

Система впрыска топлива Common Rail дизельных ДВС

Система впрыска Common Rail является самой современной системой впрыска топлива дизельных двигателей. Работа системы Common Rail основана на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы, наподобие бензиновых ДВС (Common Rail в переводе означает общая рампа). Система впрыска разработана специалистами фирмы Bosch.

  • Система впрыска топлива Common Rail дизельных ДВС
  • Принцип действия системы впрыска Common Rail
  • Электрогидравлическая форсунка
  • Пьезоэлектрическая форсунка (пьезофорсунка)
  • Как работает система Коммон Рейл
  • Устройство
  • Чем отличается от ТНВД
  • Типы впрыска
  • Поколения Common Rail
  • Заключение
  • Топливная система Common Rail — что это такое?
  • Устройство автомобилей
  • Common Rail — что это такое? Принцип работы
  • Характеристика
  • В чем особенность?
  • Устройство
  • Насос
  • Регулятор и клапан Common Rail
  • Рампа
  • Форсунки
  • Как работает?
  • Конструктивные особенности
  • Подача топлива
  • Принцип действия

Применение данной системы позволяет достигнуть снижения расхода топлива, токсичности отработавших газов, уровня шума дизеля. Главным преимуществом системы Common Rail является широкий диапазон регулирования давления топлива и момента начала впрыска, которые достигнуты за счет разделения процессов создания давления и впрыска.

Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания. Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.

Принцип действия системы впрыска Common Rail

На основании сигналов, поступающих от датчиков, блок управления двигателем определяет необходимое количество топлива, которое топливный насос высокого давления подает через клапан дозирования топлива. Насос накачивает топливо в топливную рампу.

Там оно находится под определенным давлением, обеспечиваемым регулятором давления топлива.

В нужный момент блок управления двигателем дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки.

В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя.

При этом различают: предварительный впрыск, основной впрыск и дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов.

Дополнительный впрыск производится для повышения температуры отработавших газов и улучшения сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).

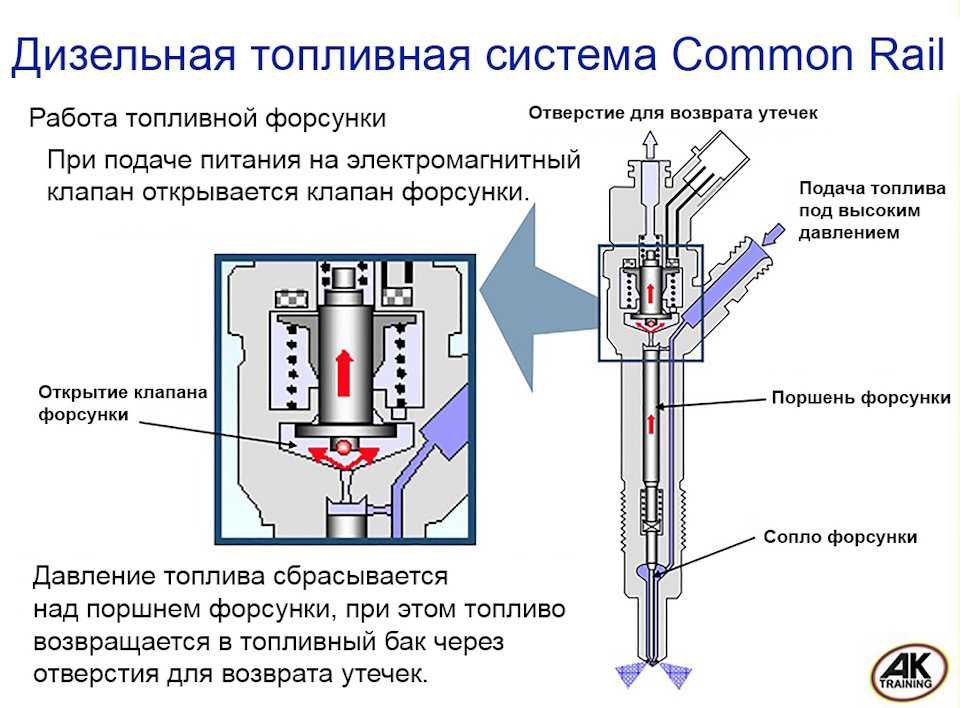

Электрогидравлическая форсунка

Используется на дизельных двигателях, в том числе на оборудованных системой впрыскивания Common Rail.

В конструкцию электрогидравлической форсунки входит электромагнитный клапан, камера управления, впускной и сливной дроссели.

Принцип работы этой форсунки основан на использовании давления топлива, как при впрыскивании, так и при его прекращении.

В начальном положении электромагнитный клапан обесточен и закрыт, иголка форсунки прижата к седлу по средствам силы давления топливной жидкости на поршень в камере управления.

Впрыскивание топливной жидкости не происходит.

При этом давление топлива на иголку, ввиду разности площадей контакта, меньше давления на поршень.

По точной команде электронного блока управления запускается работа электромагнитного клапана, открывая сливной дроссель.

Топливная жидкость из камеры управления идёт через дроссель к сливной магистрали.

Впускной дроссель при этом препятствует быстрому выравниванию давлений в камере управления и в магистрали впуска. Давление на поршень снижается, а давление топлива на иглу не претерпевает изменений.

Игла поднимается, происходит впрыск топливной жидкости.

Пьезоэлектрическая форсунка (пьезофорсунка)

Это самое совершенное устройство, обеспечивающее впрыск топливной жидкости. Форсунка устанавливается на дизельных двигателях, оборудованных системой впрыска Common Rail.

К преимуществам пьезофорсунки относят: быстроту срабатывания (в 4 раза быстрее электромагнитного клапана), как следствие этого, возможность многократного впрыскивания топливной жидкости в течение одного цикла работы, точную дозировку впрыскиваемой топливной жидкости.

Всё вышеперечисленное стало возможным благодаря использованию пьезоэффекта в управлении форсункой.

Он основан на изменении длины пьезокристалла, которое происходит под действием напряжения.

Конструкция самой пьезоэлектрической форсунки включает следующие элементы : пьезоэлемент, толкатель, клапан переключения и иголку.

Все они помещены в корпус.

В работе форсунки данного вида, так же как и в электрогидравлическом аналоге, используют гидравлический принцип.

В начальном положении иголка сидит на седле в результате высокого давления топливной жидкости.

Во время подачи электрического сигнала на пьезоэлемент, увеличивается его длина.

Передается усилие на поршень толкателя, открывается переключающий клапан и топливная жидкость поступает в сливную магистраль.

Давление выше иглы снижается.

Иголка за счет давления в нижней части поднимается, таким образом производится впрыск топливной жидкости.



Как работает система Коммон Рейл

Принцип работы Common Rail такой: электронасос подает топливную смесь к ТНВД. Подача совершается под давлением 2,6-7 бар, и давление продолжает нагнетаться. Оно может достичь и 600 бар, если прокручивать двигатель стартером. А запуск мотора приведет к нагнетанию давления до 1500-2000 бар.

В рейке давление все время поддерживается на нужном уровне. Управляет уровнем специальный датчик. Излишки топливной смеси поступают в магистраль возвратного слива. Регулирующее устройство размещают как в корпусе ТНВД, так и в топливной рейке. В рейке может находиться дроссель быстрого сброса топлива, способный предотвратить образование трещин на стенках при возникновении нештатной ситуации.

На некоторых системах стоят температурные датчики для более точной работы. Иногда встречается отдельная форсунка, которая нужна для увеличения дозировки топливной смеси и прожигания отложений в сажевом фильтре. Есть системы, где прожиг сажевых отложений в фильтре осуществляется путем изменения подаваемой в цилиндры дизеля топливной массы или корректировки момента впрыска при помощи ЭБУ.

Устройство

Система Common Rail состоит из следующих компонентов:

  1. Насос для подкачивания топливной смеси. Производит подачу топливной смеси в трубопровод.
  2. Топливный и сетчатый фильтрующие механизмы. В конструкции первого предусмотрен клапан промежуточного нагрева. При пониженной температуре воздуха он препятствует засорению фильтра кристаллизированными частицами. Сетчатый фильтр защищает ТНВД от проникновения инородных частиц.
  3. Датчики температуры и давления. Первый служит для измерения настоящей температуры топливной смеси, а второй — для измерения давления в магистрали.
  4. ТНВД. Обеспечивает давление, при котором работает система впрыска.
  5. Дозировочный топливный и редукционный клапаны. Дозировочный клапан регулирует подачу горючего в топливную рампу, а топливный меняет магистральное давление.
  6. Регулятор давления горючего и форсунки.

Чем отличается от ТНВД

Основное отличие в том, что подача горючего производится от одной топливной рампы ко всем форсункам сразу. Нужно регулировать цикл подачи в зависимости от пропускной способности отдельной форсунки. Это требует настройки ЭБУ после смены форсунок.

Одно из главных преимуществ Commonrail — возможность поддерживать давление независимо от скорости оборотов коленвала. Давление всегда поддерживается на высоком уровне — это дает важность корректировать сгорание при работе мотора с неполной нагрузкой.

При использовании аккумуляторной системы инжекции горючего начало и окончание процесса полностью контролируются ЭБУ. Можно производить точную дозировку топливной смеси либо во время цикла осуществлять подачу горючего порционно — что важно для его полного выгорания. Механизм очень надёжен — при этом он гораздо проще, чем ТНВД, ремонтировать его легче.

Однако конструкция форсунок здесь более замысловатая, и менять их приходится чаще. Если одна из форсунок выйдет из строя, вся система утратит работоспособность. Поэтому Коммон Рейл важно использовать только с качественным горючим.

Типы впрыска

Всего есть 3 типа впрыска:

  1. Предварительный. Производится перед главным для повышения температурного режима в камере сгорания. Позволяет снизить шум при работе силового агрегата. Частота предварительного впрыска зависит от режима работы мотора. Например, на холостых оборотах он осуществляется 2 раза, на повышенных — 1 раз, а при полноценной нагрузке не производится вообще.
  2. Основной. Обеспечивает работу силового агрегата.
  3. Добавочный. Необходим для понижения токсичности выхлопа. Электронной системе приходит сигнал с датчика подачи кислорода, далее производится впрыск еще одной дозы горючего. Дожиг оставшихся вредных веществ происходит в сажевом фильтре.

Поколения Common Rail

Первое поколение увидело свет в 1999 году. Агрегаты выдавали давление 145 МПа. Через пару лет появилось еще одно поколение с давлением в 160 МПа. В 2005 году вышла третья серия устройств подачи топливной смеси. А сегодня есть уже и четвертое поколение с форсунками, работающими под давлением 220 МПа.

Давление важно, поскольку определяет количество топлива, подаваемого в цилиндры. Чем больше давление, тем выше КПД.

Заключение

У Common Rail очень большой потенциал. Горючее становится всё дороже, и экономичность двигателя выходит на первый план. Не так давно компания Bosch выпустила стомиллионный силовой агрегат со впрыском Commonrail для дизелей и легковых машин. Компания планирует дальше модернизировать систему и выпускать новые ее версии, которые будут отвечать возрастающим требованиям автолюбителей.

Toyota Rav4: техника, подкрепленная высокотехнологичными инженерными решениямиmashinapro.ruКак определить и устранить факторы увеличенного потребления топливной смесиmashinapro.ruВпрыск топлива: прямой vs распределенный.mashinapro.ruСкачут обороты двигателя на холостом ходу: что делать?mashinapro.ruЧто такое ДМРВ в машине?mashinapro.ru

Топливная система Common Rail — что это такое?

Система впрыска Common Rail появилась благодаря ужесточению экологических норм по выбросу вредных веществ, которые предъявлялись к дизельным двигателям. В данной статье узнаем, что такое топливная система впрыска Common Rail, устройство и принцип работы. Что такое Common Rail? Если открыть автомобильный англо-русский словарь, то термин Common Rail можно перевести как «общая магистраль». Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива на 15 процентов, а мощность двигателя вырастает почти на 40 процентов.

Это не все достоинства. Было отмечено уменьшения шума при работе двигателя, притом, что крутящий момент дизеля был увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела широкую популярность, и на данное время, каждый второй автомобиль с дизельным двигателем оснащен этой системой впрыска.

К недостаткам комон рейл относят более высокие требования к качеству дизельного топлива. При попадании мелких посторонних частиц в топливную систему, которая выполнена с большой точностью, управляемые электроникой форсунки могут выйти из строя. Поэтому в дизелях Common Rail использование качественного топлива является обязательным условием. Принцип работы Common Rail Принцип работы основан на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы. Давление в топливной системе создается и поддерживается независимо ни от частоты вращения коленчатого вала двигателя, ни от количества впрыскиваемого топлива. Сами форсунки впрыскивают топливо по команде контроллера блока EDC, посредством встроенных в них магнитных соленоидов, активация которых, происходит с блока управления.

Особенностью системы Common Rail стало использование аккумуляторного узла, который содержит распределительный трубопровод, линии подачи топлива и форсунки. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя. Использование здесь принципа разделения узла, создающего давление, и узла впрыскивания обеспечивает повышение точности управления процессом сгорания, а также увеличение давления впрыскивания. Устройство системы Common Rail Common Rail состоит из трех основных частей: контура низкого давления, контура высокого давления и системы датчиков. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.

Контур высокого давления состоит из насоса высокого давления (заменяющего традиционный ТНВД) с контрольным клапаном, аккумуляторного узла высокого давления (рампы) с датчиком, контролирующим в ней давление, форсунок и соединительных трубопроводов высокого давления. Аккумуляторный узел представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен двухслойным.

Электронный блок управления Common Rail получает электрические сигналы от следующих датчиков: положения коленвала, положения распредвала, перемещения педали «газа», давления наддува, температуры воздуха, температуры охлаждающей жидкости, массового расхода воздуха и давления топлива. ЭБУ на основе полученных сигналов вычисляет необходимое количество подаваемого топлива, дает команду на начало впрыска, определяет продолжительность открытия форсунки, корректирует параметры впрыска и управляет работой всей системы.

В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются загрязнения, и доставляет его к контуру высокого давления.

В контуре высокого давления насос высокого давления подает топливо в аккумуляторный узел, где оно находится при максимальном давлении 135 Мпа с помощью контрольного клапана. Если контрольный клапан насоса высокого давления открывается по команде ЭБУ, топливо от насоса по сливному трубопроводу поступает в топливный бак. Каждая форсунка соединяется с аккумуляторным узлом отдельным трубопроводом высокого давления, а внутри форсунки имеется управляющий соленоид (электромагнитный клапан).

При получении электрического сигнала от ЭБУ, форсунка начинает впрыскивать топливо в соответствующий цилиндр. Впрыск топлива продолжается, пока электромагнитный клапан форсунки не отключится по команде блока управления, который определяет момент начала впрыска и количество топлива, получая данные от датчиков и анализируя полученные значения по специальной программе, заложенной в памяти компьютера.

Кроме того, блок производит постоянный контроль работоспособности системы. Поскольку в аккумуляторном узле топливо находится при постоянном и высоком давлении, это дает возможность впрыска небольших и точно отмеренных порций топлива. Появилась возможность впрыска предварительной порции топлива перед основной, что дает возможность значительно улучшить процесс сгорания. Будущее системы Common Rail Благодаря высокой точности электронного управления и высокому давлению впрыска, сгорание топлива в двигателе происходит с максимальной отдачей, что соответствует оптимальной работе двигателя. На каждом из режимов работы двигателя достигается оптимальные результаты. Из-за этого, уменьшается расход топлива и уровень токсичности выхлопных газов.

Система Common Rail повлекла развитие дизельных двигателей, т.к. обладает значительным потенциалом. Ведь мы знаем, что экологические нормы по токсичности повышаются постоянно и это способствуют дальнейшему развитию топливной системы.

Устройство автомобилей



Общие сведения о системе питания Common Rail

Система впрыска Common Rail (Common Rail в переводе с английского — «общий путь», «общая рампа») является современной системой впрыска топлива дизельных двигателей. Впрочем, аналог такой системы применяется и в бензиновых двигателях с принудительным впрыском топлива, т. е. инжекторных двигателях.Разработчиками системы Common Rail являются специалисты известной германской фирмы Bosch. На серийных автомобилях с применением электронного управления такие системы появились в 1997 году.В настоящее время работы по применению систем Common Rail ведутся практически во всех фирмах-производителях ТПА (R.Bosch, Lucas, Siemens, L’Orange).

Основное принципиальное отличие системы Common Rail от рассмотренной в предыдущей статье классической системы питания заключается в том, что топливо к форсункам подается не непосредственно от ТНВД, а от общего накопителя – топливной рампы. Топливная рампа (аккумулятор топлива) представляет собой толстостенный цилиндрический сосуд, способный выдерживать высокое давление, развиваемое ТНВД. В рампе поддерживается постоянное давление топлива с помощью ТНВД и регулятора давления, и каждая форсунка соединена топливопроводом с рампой.В нужный момент блок управления формирует управляющий сигнал на электромагнитный (или пьезоэлектрический) клапан форсунки, форсунка открывается и топливо впрыскивается в цилиндр. Таким образом, главной отличительной особенностью системы Common Rail является разделение процессов создания давления и впрыска топлива, что позволяет получить ряд преимуществ в работе.

Применение данной системы позволяет снизить расход топлива, токсичность отработавших газов, уровень шума дизеля, а также значительно улучшить его динамические характеристики. По сравнению с обычным дизелем система Common Rail позволяет снизить расход топлива до 40% при уменьшении токсичности отработавших газов и снижении шумности при работе на 10 %. Главным преимуществом системы Common Rail является возможность управления подачей топлива посредством компьютера (электронного блока управления), что позволяет осуществлять широкий диапазон регулирования давления, количества и момента начала впрыска топлива.

Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы классического дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания.Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.

Топливный насос высокого давления (ТНВД) служит для создания высокого давления топлива и его накопления в топливной рампе. На современных дизелях, оборудованных системой питания Common Rail применяют топливные насосы высокого давления радиально-плунжерного или плунжерного типа. Более подробно о ТНВД радиально-плунжерного типа здесь.

Клапан дозирования топлива регулирует количество топлива, подаваемого к топливному насосу высокого давления в зависимости от потребности двигателя. Клапан конструктивно объединен с ТНВД.

Регулятор давления топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе.

Топливная рампа предназначена для выполнения нескольких функций: накопления топлива и содержание его под высоким давлением, смягчения колебаний давления, возникающих вследствие пульсации подачи от ТНВД, распределения топлива по форсункам.

Форсунка — важнейший элемент системы, непосредственно осуществляющий впрыск топлива в камеру сгорания двигателя. Форсунки связаны с топливной рампой топливопроводами высокого давления. В системе используются электрогидравлические форсунки или пьезофорсунки. Впрыск топлива электрогидравлической форсункой осуществляется за счет управления электромагнитным клапаном. Активным элементом пьезофорсунки являются пьезокристаллы, значительно повышающие скорость работы форсунки.

Управление работой системы впрыска Common Rail обеспечивает система управления дизелем, которая объединяет датчики, блок управления двигателем и исполнительные механизмы систем двигателя. Основными исполнительными механизмами системы впрыска Common Rail являются форсунки, клапан дозирования топлива, а также регулятор давления топлива.

***

Принцип действия системы впрыска Common Rail

Принцип работы системы питания Common Rail достаточно прост, и попытки ее применения известны достаточно давно – более полувека назад. Тем не менее, максимального эффекта от использования такой системы питания удается получить лишь с помощью компьютерного управления работой двигателя, поэтому широкое распространение подобные системы получили лишь недавно. Рассмотрим подробнее работу Common Rail на приведенной ниже схеме (рис. 2).

С помощью топливоподкачивающего насоса (ТПН) топливо закачивается из топливного бака и через фильтр с влагоотделителем подается в радиально-плунжерный насос высокого давления (ТНВД) , который с помощью эксцентрикового вала приводит в движение три плунжера. Топливный насос высокого давления напрямую связан с распределительным валом и подает порцию топлива в рампу при каждом обороте, а не так как в обычном двигателе один раз за два оборота. От ТНВД топливо под большим давлением поступает в гидроаккумулятор (топливную рампу), откуда поступает на электро- или пьезогидравлические форсунки, управляемые компьютером. Излишки топлива от форсунок и ТНВД сливаются в топливный бак через топливопроводы слива (магистраль обратного слива).

Схему можно увеличить в отдельном окне браузера, щелкнув по ней мышкой.

В нужный момент блок управления (ЭБУ) дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки. В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.

Начало впрыска и количество топлива, подаваемого в цилиндры двигателя через форсунки, зависит от начала и продолжительности сигнала электронного блока управления, формируемого на основании информации от датчиков. Этот сигнал зависит от нескольких параметров, в первую очередь — от режима работы двигателя.Система управления дизелем включает датчики оборотов двигателя, положения коленчатого вала (датчик Холла), положения педали акселератора, расходомер воздуха, температуры охлаждающей жидкости, давления воздуха, температуры воздуха, давления топлива, кислородный датчик (лямбда-зонд) и некоторые другие.

Давление в системе регулируется по сигналу блока управления с помощью регулятора. На холостом ходу оно минимальное, что снижает шум работы форсунок и ТНВД, а при разгоне максимальное для обеспечения лучшей приемистости.



Многократный впрыск в системе Common Rail

Поскольку давление впрыска не зависит от оборотов двигателя и нагрузки, фактическое начало, давление и продолжительность впрыска могут быть свободно выбраны в широком диапазоне значений.Кроме того, появляется возможность применения предварительного впрыска (или даже нескольких впрысков), регулируемого в зависимости от потребностей двигателя, что приводит к существенному сокращению шума двигателя наряду с улучшением процесса сгорания и сокращением выброса вредных веществ с отработавшими газами.

С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают: предварительный впрыск, основной впрыск и дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:

  • два предварительных впрыска — на холостом ходу;
  • один предварительный впрыск — при повышении нагрузки;
  • предварительный впрыск не производится — при полной нагрузке;
  • основной впрыск обеспечивает работу двигателя в режиме частичных и номинальных нагрузок.

Дополнительный впрыск производится для повышения температуры отработавших газов и сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).

***

Достоинства и недостатки системы Common Rail

Как уже отмечалось выше, использование в дизелях системы питания Common Rail вместо классической системы питания дает ощутимый прирост мощности, экологичности и экономичности двигателю. Уменьшение расхода топлива, выброса вредных веществ, шума, наряду с повышением динамических показателей достигается возможностью компьютерного управления всеми процессами впрыска, что невозможно осуществить в традиционных системах питания, даже самых сложных и совершенных.

К существенным недостаткам системы Common Rail следует отнести сложность обслуживания, требующего от технического персонала высокой квалификации и необходимость применения специального оборудования для тестирования работы системы. Поэтому, если автомобиль эксплуатируется в условиях ограниченного технического сервиса невысокого уровня, надежнее использовать классическую систему питания.

Следует отметить, что система питания Common Rail подвергает моторное масло значительным тепловым нагрузкам. Из-за более интенсивного горения верхняя часть (головка) поршней нагревается гораздо сильнее, чем у классического дизельного двигателя. Если головка поршня у классического дизеля непосредственного впрыска нагревается до 320-350 °C, при работе с системой питания Common Rail — свыше 400 °С. В результате моторное масло выгорает и окисляется значительно интенсивнее. По этой причине в смазочной системе дизелей с впрыском типа Common Rail необходимо использовать синтетические или полусинтетические моторные масла.

***

Перспективы развития системы питания Common Rail

Совершенствование системы питания Common Rail осуществляется по пути увеличения давления впрыска. Очевидно, что чем выше давление в системе в момент впрыска, тем больше топлива успевает попасть в цилиндр за равный промежуток времени и, соответственно, реализовать большую мощность двигателя. Кроме того, впрыск под большим давлением обеспечивает высокое качество распыливания топлива форсункой, что благотворно сказывается на процессах смесеобразования и горения.В современных двигателях повышение давления впрыска ограничивается прочностью аккумулятора топлива (рампы) и топливопроводов высокого давления, которые подвержены пульсирующим и вибрационным нагрузкам при работе двигателя и способны разрушиться. Тем не менее, за полтора десятка лет инженерными решениями удалось увеличить давление на впрыске более, чем в полтора раза – у современных дизелей с системой питания Common Rail оно достигает 220 МПа и даже более.

Высокое давление впрыска надежнее обеспечить, используя систему питания типа насос-форсунка, о которой пойдет рассказ в следующей статье.

***

Устройство и принцип работы ТНВД системы Common Rail



Главная страница
  • Страничка абитуриента
Специальности
  • Ветеринария
  • Механизация сельского хозяйства
  • Коммерция
  • Техническое обслуживание и ремонт автотранспорта
Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  •    Карта раздела
  •       Общее устройство автомобиля
  •       Автомобильный двигатель
  •       Трансмиссия автомобиля
  •       Рулевое управление
  •       Тормозная система
  •       Подвеска
  •       Колеса
  •       Кузов
  •       Электрооборудование автомобиля
  •       Основы теории автомобиля
  •       Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Common Rail — что это такое? Принцип работы

В последние годы все больше автомобилистов предпочитают использовать дизельные автомобили. Ранее такие моторы устанавливались лишь на коммерческую технику. Однако сейчас они активно используются и на легковых авто, особенно в странах Европы. Наверняка каждый из нас слышал о такой системе, как Common Rail. Что это такое и как она устроена, рассмотрим в нашей статье.

Характеристика

«Коммон Райл» — это система впрыска топлива для дизельных ДВС. Ее принцип работы основывается на подаче горючего к форсункам от общего давления рампы.

Система была разработана немецкими специалистами компании «Бош». Common Rail Bosch повсеместно используется на таких автомобилях, как «Вольво», «Мерседес», БМВ и прочих.

В чем особенность?

Главная отличительная черта системы – способность выдавать нужную мощность при минимальном потреблении топлива. Также топливная Common Rail способна снизить уровень токсичности выхлопных газов. Отзывы автомобилистов говорят, что машина с такой системой впрыска работает гораздо тише (нет такого характерного «рокота», как на старых дизелях). «Коммон Рейл» обладает широким диапазоном регулирования давления горючего и моментов начала впрыска.

Устройство

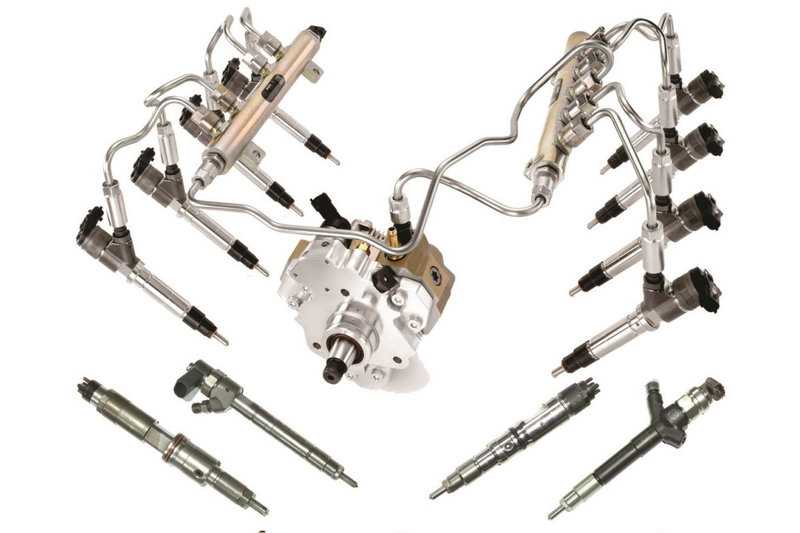

По своей конструкции система Common Rail представляет собой контур высокого давления. При работе двигателя осуществляется непосредственный впрыск топлива (то есть горючее поступает сразу в камеру цилиндров). Есть несколько элементов, которые связаны с работой системы Common Rail. Что это за составляющие? В первую очередь это топливный насос высокого давления. Также в работе используется клапан дозирования и регулятор давления.

Кроме этого, в конструкции есть топливная рампа и форсунки. Common Rail – достаточно сложная система, и чтобы понять ее принцип работы, рассмотрим особенности каждой составляющей.

Насос

Итак, ТНВД. Данный механизм служит для создания высокого давления жидкости. Уровень зависит от загруженности двигателя и оборотов коленчатого вала. Как известно, на дизелях обороты регулируются не открытием дроссельной заслонки, а именно порцией подаваемого топлива. За это и отвечает ТНВД. Устройство довольно сложное, поэтому данный элемент – самая дорогая составляющая в дизельном автомобиле (кончено, за исключением основных агрегатов, таких как ДВС и КПП).

Регулятор и клапан Common Rail

Что это за элемент? Клапан служит для регулировки количества топлива, которое подается к насосу.

Конструктивно элемент объединен с ТНВД. Существует также регулятор давления топлива. Он устанавливается в топливной рампе и управляет работой двигателя в зависимости от его нагрузки.

Рампа

Данный узел выполняет сразу несколько функций. Это накопление горючего под высоким давлением, смягчение колебаний давления и распределение топлива по форсункам. Является частью системы впуска.

Форсунки

Стоит отметить, что таковые устанавливаются как на бензиновые (инжектор), так и на дизельные двигатели. Однако их главное отличие – это давление, которое они создают. В нашем случае форсунка «Коммон Рейл» еще и управляет количеством топлива, что подается непосредственно в цилиндр. Элемент связан непосредственно с рампой. На данный момент используется два вида форсунок:

  • Пьезофорсунки («Бош»).
  • Электрогидравлические (основной производитель – «Дэлфи»).

В последнем случае подача топлива производится за счет работы электромагнитного клапана.

В пьезофорсунках за это отвечают специальные кристаллы. Скорость работы таких элементов на порядок выше, поэтому они более распространены. Однако ремонт Common Rail (форсунок) произвести своими руками невозможно из-за сложности конструкции и точных настроек. Поэтому все работы по обслуживанию системы осуществляются только на специализированных СТО. Это и есть главный недостаток таких автомобилей.

Как работает?

Работа системой впрыска контролируется системой управления дизелем. В последнюю входят исполнительные механизмы, датчики и ЭБУ. Учитываются все параметры – положение педали газа, температура охлаждающей жидкости, количество подаваемого воздуха и даже состав выхлопных газов (лямбда-зонд). Что касается исполнительных механизмов, ими и являются вышеперечисленные форсунки, рампа, ТНВД, регулятор и клапаны.

Итак, как действует данная система? На основании сигналов, что воспринимают контролирующие датчики, системой формируется нужное количество топлива. Оно подается через дозирующий клапан. Горючее попадет в насос, а затем под давлением идет на рампу. Нужное давление в ней удерживается специальным регулятором. В определенный момент от ЭБУ поступает сигнал на форсунки, и те осуществляют открытие каналов на определённый промежуток времени. В зависимости от режима работы двигателя, количество топлива и давление может автоматически меняться системой на основании данных из кислородного датчика. Однако разбег должен быть небольшим. Существенные отклонения говорят о неисправностях с системой «Коммон Рейл».



Электромагнитные форсунки работают по несколько иному принципу. Они также открываются давлением топлива, но и запираются им-же. Это вызвано тем, что давление топлива, подающееся на электромагнитную форсунку постоянно. Топливо в закрытом положении давит на хвостовик плунжерной пары, уравновешивая открывающее усилие с другой стороны. При подаче напряжения на катушку электромагнита открывается перепускной канал, который сбрасывает давление на хвостовик плунжера, и игла открывается, при закрытии канала давление вырастает и закрывает иглу.



Конструктивные особенности

Устройство Common Rail в значительной степени напоминает систему подачи топлива в инжекторных бензиновых двигателях. Перед впрыском дизельного топлива в цилиндры происходит аккумулирование давления, в результате чего такую конструкцию нередко называют аккумуляторной топливной системой.

Конструкция Common Rail предусматривает три основных элемента: стандартные для любого дизельного двигателя контуры высокого и низкого давления, а также дополняющий их электронный блок контроля и управления. Контур низкого давления практически не отличается от обычных системы и состоит из стандартного набора частей, включающего:

  • топливный бак;
  • топливный фильтр;
  • подкачивающий насос;
  • комплект соединительных трубопроводов.

Основные отличия Common Rail от обычного дизельного двигателя заключаются в устройстве контура высокого давления, состоящего из таких элементов:

  • насос, который заменяет стандартный ТНВД и оснащается контрольным клапаном;
  • аккумуляторный узел или рампа, также оборудованная датчиком для контроля давления. Она изготавливается в виде достаточно длинной двухслойной трубы, на которой размещаются штуцеры, предназначенные для фиксации форсунок;
  • форсунки;
  • комплект соединительных трубопроводов.

Важное значение для эффективной эксплуатации рассматриваемой системы имеет работа электронного блока управления или ЭБУ. Он включает в себя несколько датчиков, в автоматическом режиме передающих сигналы о следующих параметрах и характеристиках двигателя:

  • положения распределительного и коленчатого вала;
  • положение педали «газа»;
  • уровень давления наддува;
  • температура воздуха и охлаждающей жидкости;
  • уровень давления топлива;
  • массовый расход воздуха.

Анализ полученных данных производится ЭБУ также в автоматическом режиме, результатом чего становятся определение требуемого количества топлива, времени открытия форсунки и других рабочих параметров системы. После этого подается команда на начало впрыска и цикл повторяется по новой.

Подача топлива

Уже упоминалось, что система впрыска Common Rail использует многократную подачу дизтоплива в цилиндр за один рабочий цикл мотора. Всего применяется три вида впрыска – предварительный, основной и дополнительный.

Предварительный впрыск «подготавливает» среду. Небольшое количество топлива, впрыснутое чуть раньше, приводит к возрастанию давления и температуры в камере сгорания. В дальнейшем это обеспечивает легкое и плавное воспламенение основной части горючей смеси. Благодаря этому впрыску шумность работы дизельной силовой установки снижается.

При основном впрыске в камеру сгорания подается рабочая порция дизтоплива, которая и обеспечивает работу силовой установки.

Дополнительный впрыск происходит уже на цикле рабочего хода, после того, как смесь сгорела. В задачу этого впрыска входит увеличение температуры отработанных газов, обеспечивая сгорание частиц сажи в сажевом фильтре. Тем самым повышается экологичность выхлопа.

График впрыска топлива

Интересно, что ЭБУ может регулировать многократный впрыск, подстраивая подачу под определенные условия работы силовой установки. К примеру, на холостом ходу предварительных впрысков топлива может быть два, чтобы обеспечить более лучшие условия для сгорания основной порции дизтоплива. При средней же нагрузке предварительно топливо подается только раз, а при максимальной подготовка уже не требуется.

Как видно, водитель на процесс работы системы Common Rail практически не влияет. Даже нажимая на педаль акселератора, он просто подает сигнал на ЭБУ, который затем обработается и учтется при формировании импульса на открытие форсунок. Вся работа системы питания полностью контролируется и регулируется электронной частью.

Принцип действия

Описанное выше устройство Common Rail обеспечивает простую и при этом эффективную работу двигателя. Сначала подкачивающий насос, входящий в контур низкого давления, засасывает дизельное топливо из бака. Далее оно очищается, проходя через фильтр, и поступает в контур высокого давления.

Затем горючее перемещается в аккумуляторный узел, где его давление повышается. Максимальное значение этого показателя составляет 135 МПа и контролируется автоматикой. После поступления команды от ЭБУ на впрыск контролирующий клапан открывается и топливо поступает бак через трубопроводы, соединенные с форсунками на рампе. На каждой форсунке устанавливается отдельный электромагнитный клапан или соленоид, управляющий ее работой, что является еще одной важной отличительной особенностью системы.

Наличие в системе ЭБУ позволяет с высоким уровнем точности управлять как параметрами давления топлива, так и количеством сжигаемого горючего. Следствием этого выступает максимальная отдача при сгорании топлива, которая сопровождается уменьшением его расхода при одновременном увеличении КПД дизельного двигателя. В качестве приятного и полезного бонуса происходит сокращение токсичности выхлопа.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 3 чел.
Средний рейтинг: 5 из 5.

Common rail: Компоненты, принцип работы и функции

Kunle Shonaike

Компания Bosch выпустила первую систему Common Rail в 1997 году. Система названа в честь общего резервуара высокого давления (common rail), который снабжает топливом все цилиндры. В обычных дизельных системах впрыска давление топлива должно создаваться отдельно для каждого впрыска. Однако в системе Common Rail создание давления и впрыск осуществляются раздельно, а это означает, что топливо постоянно доступно при требуемом давлении для впрыска.

Системы Common Rail имеют модульную конструкцию. Каждая система состоит из насоса высокого давления, форсунок, рампы и электронного блока управления.

Common Rail является одним из наиболее важных компонентов дизельных и бензиновых систем непосредственного впрыска. Основное различие между прямым и стандартным впрыском заключается в подаче топлива и способе его смешивания с поступающим воздухом. В системе прямого впрыска топливо впрыскивается непосредственно в камеру сгорания, минуя период ожидания во впускном коллекторе. Под контролем электронного блока топливо впрыскивается непосредственно в самое горячее место камеры сгорания, благодаря чему оно сгорает более равномерно и полно.

Основные преимущества системы непосредственного впрыска топлива с общей топливной рампой можно свести к уменьшению выбросов выхлопных газов и уровня шума, повышению эффективности использования топлива и повышению общей производительности двигателя. Система состоит из насоса высокого давления, форсунок, рампы и электронного блока управления.

Common Rail представляет собой длинный металлический цилиндр. Он получает топливо от насоса и распределяет его по форсункам под чрезвычайно высоким давлением. Повышение давления топлива является результатом конструкции новейших двигателей. Как дизельные, так и бензиновые двигатели имеют тенденцию становиться меньше и легче для повышения эффективности использования топлива и повышения производительности, что увеличивает давление топлива и устанавливает совершенно новые стандарты для производства высококачественной топливной системы Common Rail.

Во-первых, геометрическая точность компонента имеет решающее значение. Точная конструкция способствует лучшей работе системы Common Rail. Даже минимальное изменение размера или формы может привести к сбоям. Определение правильных параметров на этапе проектирования имеет важное значение, но действительно важно строго следовать им в процессе производства.

Выбор материала также является моментом, который нельзя недооценивать. Хорошие механические свойства обеспечивают прочность и предотвращают коррозию. Используемые материалы, как правило, сталь и нержавеющая сталь. Common Rail для дизельного двигателя изготовлен из стали, а Common Rail для бензинового двигателя изготовлен из нержавеющей стали, поскольку топливо слишком агрессивно, а нержавеющая сталь обладает лучшей коррозионной стойкостью, чем сталь.

Прямой впрыск Common Rail

Топливные системы большинства современных двигателей используют передовую технологию, известную как CRDi или непосредственный впрыск Common Rail. Как бензиновые, так и дизельные двигатели используют общую «топливную рампу», которая подает топливо к форсункам. Однако в дизельных двигателях производители называют эту технологию CRDi, тогда как в бензиновых двигателях она называется непосредственным впрыском бензина или послойным впрыском топлива. Обе эти технологии имеют сходство в конструкции, поскольку они состоят из «топливной рампы», которая подает топливо к форсункам. Однако они значительно отличаются друг от друга по таким параметрам, как давление и тип используемого топлива.

При непосредственном впрыске Common Rail сгорание происходит непосредственно в основной камере сгорания, расположенной в полости над днищем поршня. Сегодня производители используют технологию CRDi для преодоления некоторых недостатков обычных дизельных двигателей, которые при внедрении были вялыми, шумными и неэффективными, особенно в легковых автомобилях.

Технология CRDi работает в паре с ЭБУ двигателя, который получает данные от различных датчиков. Затем он рассчитывает точное количество топлива и время впрыска. Топливная система имеет более интеллектуальные по своей природе компоненты и управляет ими электрически/электронно. Кроме того, обычные форсунки заменены более совершенными электромагнитными форсунками с электрическим приводом. Они открываются по сигналу ECU в зависимости от таких переменных, как частота вращения двигателя, нагрузка, температура двигателя и т. д.

В системе Common Rail используется «общая для всех цилиндров» топливная рампа или, проще говоря, «топливораспределительная трубка». Она поддерживает оптимальное остаточное давление топлива, а также действует как общий топливный резервуар для всех форсунок. В системе CRDi топливная рампа постоянно хранит и подает топливо к форсункам с электромагнитным клапаном под требуемым давлением. Это совершенно противоположно насосу высокого давления, подающему дизельное топливо через независимые топливопроводы к форсункам в случае конструкции более раннего поколения (DI).

Режим работы

В обычных дизельных системах впрыска давление топлива должно создаваться отдельно для каждого впрыска. Однако в системе Common Rail создание давления и впрыск осуществляются раздельно, а это означает, что топливо постоянно доступно при требуемом давлении для впрыска. Создание давления происходит в насосе высокого давления.

Насос сжимает топливо и подает его по трубопроводу высокого давления к впускному отверстию рампы, которая действует как общий резервуар высокого давления для всех форсунок — отсюда и название «коммон рейл».

Оттуда топливо распределяется по отдельным форсункам, которые впрыскивают его в камеру сгорания цилиндра.

Насосы высокого давления

Насос высокого давления сжимает топливо и подает его в необходимом количестве. Он постоянно подает топливо в резервуар высокого давления (рейку), тем самым поддерживая давление в системе. Требуемое давление доступно даже при низких оборотах двигателя, так как создание давления не связано с частотой вращения двигателя. Большинство систем Common Rail оснащены радиально-поршневыми насосами. В компактных автомобилях также используются системы с отдельными насосами, которые работают при низком давлении в системе.

Форсунки

Форсунка в системе Common Rail состоит из форсунки, исполнительного механизма для пьезофорсунок или электромагнитного клапана для форсунок с электромагнитным клапаном, а также гидравлических и электрических соединений для приведения в действие иглы форсунки.

Устанавливается в каждый цилиндр двигателя и соединяется с рампой коротким трубопроводом высокого давления. Форсунка управляется электронной системой управления дизельным двигателем. Это гарантирует, что игла форсунки открывается или закрывается приводом, будь то электромагнитный клапан или пьезоэлектрический. Форсунки с пьезоприводами несколько уже и работают с особенно низким уровнем шума. Оба варианта демонстрируют одинаково короткое время переключения и обеспечивают предварительный впрыск, основной и дополнительный впрыск, чтобы обеспечить чистое и эффективное сгорание топлива в любой рабочей точке.

Компоненты CRDi

  • ТНВД – нагнетает топливо до высокого давления
  • Трубка высокого давления – подает топливо к форсунке
  • Форсунка – впрыскивает топливо в цилиндр
  • Питающий насос – всасывает топливо из топливного бака
  • Топливный фильтр – фильтрует топливо
  • Блок управления двигателем

Некоторые типы топливных баков также имеют топливный отстойник на дне фильтра для отделения воды от топлива.

Функции системы

Система впрыска дизельного топлива выполняет четыре основные функции:

Подача топлива

Элементы насоса, такие как цилиндр и поршень, встроены в корпус ТНВД. Топливо сжимается до высокого давления, когда кулачок поднимает поршень, и затем направляется в форсунку.

Регулировка количества топлива

В дизельных двигателях потребление воздуха практически постоянно, независимо от скорости вращения и нагрузки. Если количество впрыскиваемого топлива изменяется в зависимости от частоты вращения двигателя, а момент впрыска остается постоянным, мощность и расход топлива изменяются. Поскольку мощность двигателя почти пропорциональна количеству впрыска, она регулируется педалью акселератора.

Регулировка момента впрыска

Задержка воспламенения – это период времени между моментом впрыска, воспламенения и сгорания топлива и моментом достижения максимального давления сгорания. Поскольку этот период времени практически не зависит от частоты вращения двигателя, для регулировки и изменения момента впрыска используется таймер, что позволяет достичь оптимального сгорания.

Распыление топлива

Когда топливо сжимается ТНВД, а затем распыляется из форсунки, оно тщательно смешивается с воздухом, что улучшает воспламенение. Результат — полное сгорание.

Принцип работы CRDi

Насос высокого давления подает топливо под давлением. Насос сжимает топливо под давлением около 1000 бар или около 15000 фунтов на квадратный дюйм. Затем он подает топливо под давлением через трубу высокого давления на вход топливной рампы. Оттуда топливная рампа распределяет топливо по отдельным форсункам, которые затем впрыскивают его в камеру сгорания.

В большинстве современных двигателей CRDi используется система с насос-форсунками и турбокомпрессором, что увеличивает выходную мощность и соответствует строгим нормам по выбросам. Кроме того, он улучшает мощность двигателя, реакцию дроссельной заслонки, топливную экономичность и снижает выбросы. За исключением некоторых конструктивных изменений, основной принцип и работа технологии CRDi остаются в основном одинаковыми для всех устройств. Однако его производительность зависит главным образом от конструкции камеры сгорания, давления топлива и типа используемых форсунок.

Преимущества и недостатки

Преимущества

(1) Низкий уровень выбросов: Одна из причин, по которой производители транспортных средств изобрели дизельные двигатели с общей топливной рампой, заключалась в том, что правительство установило более строгие правила по выбросам углерода. Помните, когда большие дизельные грузовики выпускали в воздух много черного дыма? Вы вряд ли увидите это больше, потому что дизельный двигатель с общей топливной рампой предназначен для снижения этих выбросов. Это лучше для окружающей среды и на один шаг ближе к борьбе с глобальным потеплением.

(2) Больше мощности: Исследования показали, что автомобили с дизельным двигателем Common Rail производят на 25 % больше мощности, чем традиционный дизельный двигатель. Это означает, что общая производительность дизельного двигателя будет улучшена.

(3) Меньше шума: Системы непосредственного впрыска топлива известны своим шумом во время движения. Common Rail уменьшит шум, который вы, возможно, помните. Это делает вождение более приятным для вас и окружающих на дороге.

(4) Меньше вибраций: Раньше в традиционных дизельных двигателях прямого действия ощущалась сильная вибрация. Теперь эти вибрации были уменьшены с помощью системы непосредственного впрыска Common Rail.

(5) Увеличенный пробег: Поскольку дизельный двигатель с системой впрыска топлива Common Rail обеспечивает большую мощность, это означает, что расход топлива будет меньше. В результате ваша топливная экономичность также будет лучше. Это означает меньше денег, потраченных на топливо, когда вы находитесь в дороге.

Недостатки

(1) Дорогой автомобиль: Автомобили с дизельным двигателем Common Rail будут дороже автомобилей с традиционным дизельным двигателем. Если вы работаете в компании, которая поставляет вам автомобиль, то это не проблема. Но если это личный автомобиль, то вы можете не захотеть тратить лишние деньги.

(2) Дорогие детали: Поскольку транспортные средства с общей топливной рампой дороже, можно ожидать, что запасные части также будут дорогими.

(3) Больше обслуживания: Дизельные двигатели с системой впрыска топлива Common Rail требуют большего обслуживания, чем традиционные дизельные двигатели. Даже если вы выполняете техническое обслуживание самостоятельно, это все равно требует больше времени, усилий и, возможно, затрат.

Взято из Интернета

Масло, специально упомянутое для обслуживания моего автомобиля Passat, — это масло castrol. Но масла мало, а если и увидишь, то довольно дорогое. Могу ли я использовать любой другой тип масла? Спасибо, сэр. Аноним

Думаю, это просто соглашение в маркетинговых целях. Если вы знаете точную спецификацию, вы можете купить любую другую марку, у которой есть спецификации.

Я хочу поблагодарить вас за самоотверженную работу по обучению всех нас. Купил подержанный автобус Тойота Хаммер 2004 года. Я знал, что двигатель вызывает подозрения, но никогда не знал, что он будет стучать так рано. Единственный вариант, предложенный механиками, — это купить новый двигатель стоимостью 1,5 миллиона найр. Это единственный выход? Абра

Новости по теме

    Иногда это единственная альтернатива, которая у вас есть. Но, в зависимости от повреждения старого двигателя, вы все равно сможете его восстановить. Но только ваш механик может определить ущерб.

    Общие коды

    P0697: Датчик опорного напряжения ‘C’, обрыв цепи

    Значение

    Модуль управления имеет внутренние эталонные 5-вольтовые шины, называемые 5-вольтовыми эталонными. Каждая опорная шина обеспечивала 5-вольтовую опорную цепь для более чем одного датчика. Таким образом, неисправность одной цепи опорного напряжения 5 В повлияет на другие цепи опорного напряжения 5 В, подключенные к опорной шине. Модуль управления отслеживает напряжение на 5-вольтовых эталонных шинах.

    Возможные причины

    • Неисправен модуль управления двигателем
    • Жгут ECM открыт или замкнут
    • Цепь ECM плохое электрическое соединение
    • Замыкание датчика на цепь 5 вольт
    • P0698: Цепь опорного напряжения датчика ‘C’, низкая

    Значение

    Модуль управления имеет внутренние эталонные 5-вольтовые шины, называемые 5-вольтовыми эталонными. Каждая опорная шина обеспечивала 5-вольтовую опорную цепь для более чем одного датчика. Таким образом, неисправность одной цепи опорного напряжения 5 В повлияет на другие цепи опорного напряжения 5 В, подключенные к опорной шине. Модуль управления отслеживает напряжение на 5-вольтовых эталонных шинах.

    Возможные причины

    • Неисправен модуль управления двигателем
    • Жгут ECM открыт или замкнут
    • Цепь ECM плохое электрическое соединение
    • Замыкание датчика на цепь 5 вольт

    P0699: Опорное напряжение датчика ‘C’ цепь высокая

    Значение

    Модуль управления имеет внутренние эталонные 5-вольтовые шины, называемые 5-вольтовыми эталонными. Каждая опорная шина обеспечивала 5-вольтовую опорную цепь для более чем одного датчика. Таким образом, неисправность одной цепи опорного напряжения 5 В повлияет на другие цепи опорного напряжения 5 В, подключенные к опорной шине. Модуль управления отслеживает напряжение на 5-вольтовых эталонных шинах.

    Возможные причины

    • Неисправен модуль управления двигателем
    • Жгут ECM открыт или замкнут
    • Цепь ECM плохое электрическое соединение
    • Замыкание датчика на цепь 5 вольт

    P0700: Неисправность системы управления коробкой передач

    Значение

    Модуль управления коробкой передач отслеживает неисправности датчиков и исполнительных механизмов, связанных с управлением коробкой передач. Когда TCM обнаруживает неисправность в системе управления, на модуль управления двигателем отправляется сигнал, чтобы вскоре загорелась лампочка двигателя или загорелась сервисная лампочка. ECM сохраняет код P0700, и это означает, что TCM обнаружил неисправность в органах управления коробкой передач.

    Технические примечания

    Поскольку код P0700 является просто информативным кодом, проверьте TCM на наличие дополнительных кодов для решения проблемы.

    Возможные симптомы

    • Горит лампочка двигателя (или лампочка скорого сервисного обслуживания двигателя)
    • Проблемы с управляемостью
    • Проблемы с переключением передач

    Возможные причины

    • Короткое замыкание или разрыв цепи в модуле управления коробкой передач
    • Неисправен модуль управления коробкой передач

    P0701: Диапазон/функционирование системы управления коробкой передач

    Значение

    Модуль управления коробкой передач обнаружил другие настройки диагностических кодов неисправности коробки передач. Этот код неисправности включает аварийный режим.

    Возможные причины

    • Неисправен модуль управления коробкой передач
    • Жгут проводов модуля управления коробкой передач открыт или замкнут
    • Цепь модуля управления коробкой передач плохое электрическое соединение

    P0702: Модуль управления коробкой передач

    Значение

    Код запускается модулем управления двигателем, когда в модуле управления коробкой передач хранится код

    Возможные причины

    • Неисправен модуль управления коробкой передач
    • Жгут проводов модуля управления коробкой передач открыт или замкнут
    • Цепь модуля управления коробкой передач плохое электрическое соединение

    P0703: Выключатель тормоза, работоспособность

    Значение

    Модуль управления двигателем обнаружил ускорение и замедление без изменения переключателя тормоза

    Технические примечания

    Проверьте, работает ли стоп-сигнал с педалью тормоза. Если стоп-сигналы не работают, замените или отрегулируйте выключатель тормоза.

    Возможные симптомы

    • Горит лампочка двигателя (или лампочка скорого сервисного обслуживания двигателя)
    • Стоп-сигналы не работают

    Возможные причины

    • Неисправный выключатель тормоза
    • Неправильно отрегулирован выключатель тормоза
    • Жгут проводов тормозного выключателя открыт или замкнут
    • Цепь выключателя тормоза плохое электрическое соединение

    P0704: Неисправность входной цепи выключателя сцепления

    Значение

    Когда педаль сцепления нажата, сигнал напряжения от выключателя сцепления к блоку управления двигателем низкий. Если ECM не видит это изменение с высокого на низкое, когда автомобиль превышает 0 миль в час, ECM устанавливает код P0704.

    Когда обнаружен код?

    ECM не обнаружил движения в датчике положения педали сцепления

    Технические примечания

    Проверьте регулировку переключателя сцепления, переключатель должен открываться и закрываться при нажатии на педаль сцепления. Если переключатель отрегулирован правильно, замените переключатель сцепления, чтобы решить проблему.

    Возможные причины

    • Неисправный выключатель сцепления
    • Неправильно отрегулирован переключатель сцепления
    • Жгут проводов выключателя сцепления открыт или замкнут
    • Цепь выключателя сцепления плохое электрическое соединение
    • Неисправен модуль управления двигателем

    P0705: Неисправность цепи датчика диапазона коробки передач

    Значение

    Переключатель парковочного/нейтрального положения включает в себя переключатель диапазонов коробки передач. Переключатель диапазонов коробки передач определяет положение рычага селектора, когда рычаг переключения передач находится в положении N или P, и отправляет сигнал в модуль управления коробкой передач.

    Когда обнаружен код?

    Переключатель диапазонов коробки передач определяет положение рычага селектора и отправляет сигнал в TCM.

    Возможные причины

    • Неисправен переключатель парковочного/нейтрального положения
    • Неправильно отрегулирован переключатель парковочного/нейтрального положения
    • Жгут проводов переключателя положения парковки/нейтрали разомкнут или закорочен
    • Цепь переключателя положения парковки/нейтрали плохое электрическое соединение

    Авторское право ПУАНСОН.

    Все права защищены. Этот материал и другой цифровой контент на этом веб-сайте не могут воспроизводиться, публиковаться, транслироваться, переписываться или распространяться полностью или частично без предварительного письменного разрешения PUNCH.

    Контактное лицо: [электронная почта защищена]

    Непосредственный впрыск Common Rail: функции, детали, работа

    В современных дизельных двигателях используется система впрыска Common Rail. Системы Common Rail предлагают уровень гибкости, который можно использовать для достижения лучшего в своем классе контроля выбросов, мощности и топливной экономичности. Производители оригинального оборудования (OEM) теперь могут проектировать для обеспечения максимальной производительности и ценности для конечного пользователя для широкого спектра машин и приложений.

    Из-за гибкости, которую они обеспечивают при соблюдении самых строгих стандартов контроля за загрязнением окружающей среды, все большее число современных дизельных двигателей используют топливные системы прямого впрыска Common Rail (CRDi). Топливо подается в двигатель под давлением и с электронной точностью в системах Common Rail. Это дает уровень гибкости, который можно использовать для достижения лучшего в своем классе контроля выбросов, мощности и расхода топлива.

    В этой статье вы узнаете определение, функции, компоненты, схему, работу, преимущества и недостатки системы прямого впрыска Common Rail.

    Подробнее: Что такое дизельный двигатель

    Содержание

    • 1 Что такое система прямого впрыска Common Rail?
    • 2 Применения
    • 3 Функции
      • 3. 1. Торжкование топлива:
      • 3,2 Регулировка количества топлива:
      • 3.3 Регулирование внедрения:
      • 3,4.
      • 4.0.1 Схема CRDi
  • 5 Принцип работы
      • 5.0.1 Посмотрите видео ниже, чтобы узнать больше о том, как работает система прямого впрыска Common Rail:
  • 6 Преимущества и недостатки системы прямого впрыска Common Rail
  • 6.10 Преимущества:
  • 6.2 Недостатки:
  • 6.3 Подпишитесь на нашу рассылку новостей
  • 7 Заключение
    • 7.1 Пожалуйста, поделитесь!
  • Что такое непосредственный впрыск Common Rail?

    Дизельные двигатели, как правило, обладают явным преимуществом высокой топливной экономичности и низким уровнем выбросов CO2. В результате был создан ряд новых технологий по ограничению вредных выбросов. Система непосредственного впрыска топлива Common Rail Direct Injection (CRDI) является одной из таких технологий. В этой конструкции сгорание начинается в основной камере сгорания, расположенной в полости в верхней части днища поршня.
    В этой системе используются быстродействующие форсунки с электронным управлением, обеспечивающие впрыск дизельного топлива в пять раз точнее, чем в стандартной системе впрыска. В результате происходит большее снижение содержания твердых частиц и NOx, что повышает эффективность использования топлива и крутящий момент. В результате снижается шум и вибрация двигателя.

    В 1997 году компания Bosch представила первую систему Common Rail. Система получила свое название от общего резервуара высокого давления (common rail), который подает бензин во все цилиндры. Давление топлива должно создаваться отдельно для каждого впрыска в традиционных дизельных системах впрыска. Система Common Rail, с другой стороны, разделяет создание давления и впрыск, гарантируя, что топливо всегда доступно при надлежащем давлении для впрыска.

    Приложения

    Система Common Rail подходит для всех типов дорожных транспортных средств с дизельным двигателем, от городских автомобилей (таких как Fiat Panda) до автомобилей представительского класса (таких как Audi A8). BOSCH, Delphi, Denso и Siemens VDO являются ведущими производителями современных систем Common Rail (в настоящее время принадлежат Continental AG).

    Функции

    Ниже перечислены основные функции системы непосредственного впрыска Common Rail в ее различных применениях:

    Подача топлива:

    Корпус ТНВД содержит такие детали насоса, как цилиндр и плунжер. Когда кулачок поднимает плунжер, топливо сжимается до высокого давления и поступает в форсунку.

    Регулировка количества топлива:

    Независимо от скорости вращения или нагрузки всасывание воздуха в дизельных двигателях почти постоянно. Мощность и расход топлива колеблются, когда количество впрыскиваемого топлива изменяется в зависимости от частоты вращения двигателя, в то время как момент впрыска остается постоянным. Педаль акселератора используется для изменения мощности двигателя, которая почти пропорциональна количеству впрыска.

    Регулировка момента впрыска:

    Интервал между моментом впрыска, воспламенения и сгорания топлива и достижением максимального давления сгорания называется задержкой воспламенения. Поскольку этот период времени практически не зависит от частоты вращения двигателя, для регулировки и изменения времени впрыска используется таймер, обеспечивающий оптимальное сгорание.

    Распыление топлива:

    Топливо тщательно смешивается с воздухом, когда оно нагнетается ТНВД, а затем распыляется из форсунки, что улучшает воспламенение. Конечным последствием является полная горючесть.

    Подробнее: Понятие о двухтактных дизельных и бензиновых двигателях

    Компоненты системы прямого впрыска Common Rail

    Основные компоненты системы прямого впрыска Common Rail включают:

    • Топливный насос высокого давления – нагнетает топливо до высокого давления
    • Трубка высокого давления – подает топливо к форсунке
    • Форсунка – впрыскивает топливо в цилиндр
    • Питающий насос – всасывает топливо из топливного бака
    • Топливный фильтр – фильтрует топливо
    • Блок управления двигателем
    Схема CRDi

    Принцип работы

    Работа системы прямого впрыска Common Rail CRDi менее сложна и понятна. Система Common Rail состоит из аккумулятора давления (или, другими словами, топливопровода), расположенного вдоль блока цилиндров. Многоцилиндровый топливный насос высокого давления питает рампу. Электромагнитные клапаны используются для включения форсунок. И электромагнитные клапаны, и топливный насос управляются электронным способом.

    Давление впрыска в системе впрыска Common Rail не зависит от частоты вращения двигателя и нагрузки. В результате управление параметрами впрыска упрощается. Для снижения шума двигателя и выбросов NOx обычно используется предварительный впрыск. Поток топлива регулируется игольчатым клапаном в форсунках. Давление топлива обеспечивается как сверху, так и снизу игольчатого клапана. Сбрасывая часть давления сверху, давление снизу вытолкнет иглу из своего гнезда. Затем топливо будет выливаться через отверстия форсунок.

    Подробнее: Система впрыска топлива в автомобильных двигателях

    Посмотрите видео ниже, чтобы узнать больше о том, как работает система прямого впрыска Common Rail:

    Преимущества и недостатки системы прямого впрыска Common Rail

    Преимущества:

    Ниже перечислены преимущества двигателя CRDi в различных областях его применения:

    • Он производит на 25 % больше мощности и крутящего момента, чем обычный двигатель с непосредственным впрыском.
    • Начальные вложения минимальны.
    • Можно подобрать лучше.
    • Сводит шум и вибрацию к минимуму.
    • Можно увеличить пробег.
    • Выбросы минимальны.
    • Уменьшено количество потребляемого топлива.
    • Можно добиться лучших результатов.

    Недостатки:

    Несмотря на хорошие преимущества системы CRDi, все же имеют место некоторые ограничения. Ниже приведены недостатки прямого впрыска Common Rail в различных вариантах его применения:

    Подпишитесь на нашу рассылку новостей

    • Дорогой автомобиль
    • Дорогие детали
    • Стоимость обслуживания высока
    • Сложная конструкция из-за большого количества деталей

    Подробнее: Знакомство с системой непрямого впрыска

    Заключение

    Системы Common Rail предлагают уровень гибкости, который можно использовать для достижения лучшего в своем классе контроля выбросов, мощности и топливной экономичности. Производители оригинального оборудования (OEM) теперь могут проектировать для обеспечения максимальной производительности и ценности для конечного пользователя для широкого спектра машин и приложений. Это все для этой статьи, где объясняются определение, применение, функции, компоненты, схема, работа, преимущества и недостатки прямого впрыска Common Rail.

    Надеюсь, вы многому научитесь, если да, поделитесь с другими учениками. Спасибо за чтение, увидимся!

    Принцип работы форсунки

    Кевин Сюй

    Кевин Сюй

    Система впрыска топлива Common Rail под высоким давлением ︱Производитель(Инжектор, узел клапана, форсунка)︱Международная торговля & Менеджер по развитию рынка в…

    Опубликовано 30 августа 2021 г.

    + Подписаться

    Топливная форсунка состоит из корпуса топливной форсунки, топливной форсунки, опоры, пружины и так далее. Масло под высоким давлением закачивается из порта подачи топлива топливной форсунки, и высокое давление создается в корпусе топливной форсунки, воздействуя на конусную поверхность топливной форсунки. Когда давление масла превышает установленное значение, сердечник клапана топливной форсунки открывается, и масло под высоким давлением распыляется из отверстия форсунки. Оно сгорает в цилиндре двигателя в виде тумана, заставляя поршень совершать возвратно-поступательное движение.

    Топливная форсунка представляет собой прецизионное устройство с очень высокой точностью обработки, для которого требуется большой динамический диапазон расхода, сильные возможности защиты от засорения и загрязнения, а также хорошие характеристики распыления. Топливная форсунка получает импульсный сигнал впрыска топлива, посылаемый ЭБУ, и точно регулирует объем впрыска топлива. Характеристики распыления форсунки включают размер частиц распыления, распределение масляного тумана, направление потока масла, диапазон и угол конуса диффузии. Эти характеристики должны соответствовать требованиям системы сгорания дизельного двигателя, чтобы смесеобразование и сгорание были идеальными, и можно было получить более высокую мощность и термический КПД.

    Топливные форсунки с электронным управлением являются наиболее важными и сложными компонентами системы Common Rail, а также наиболее сложными компонентами в конструкции и технологическом процессе. ЭБУ управляет открытием и закрытием электромагнитного клапана для впрыска топлива из топливной рампы высокого давления в камеру сгорания с оптимальным моментом впрыска топлива, объемом впрыска топлива и скоростью впрыска топлива. Для достижения эффективной начальной точки впрыска и точного объема впрыска в системе Common Rail используется специальный инжектор с гидравлической сервосистемой и электронными компонентами управления (электромагнитными клапанами).

    • Каково важное влияние топливных форсунок на улучшение общей производительности топливных форсунок?

      27 июля 2021 г.

    • Меры предосторожности при разборке и сборке топливных форсунок

      22 июля 2021 г.

    • Метод обслуживания дизельной топливной форсунки Common Rail высокого давления

      8 июня 2021 г.

    • Метод проверки инжектора

      31 мая 2021 г.

    • Роль и функция инжектора

      25 мая 2021 г.

    • Принцип работы инжектора Денсо

      19 мая 2021 г.

    • Обслуживание форсунок — Green Po’we’r

      18 мая 2021 г.

    • Топливный инжектор

      17 мая 2021 г.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
