Предохранители и реле монтажных блоков Рено Логан 1.4
Автомобиль Рено Логан с двигателем k7j 1,4 л имеет два монтажных блока с предохранителями реле, защищающими электрические цепи.
Один монтажный блок с предохранителями, защищающими электрические цепи мощных потребителей (вентилятор радиатора, печки, блока управления ЭСУД и пр.) расположен в моторном отсеке за аккумуляторной батареей. Другой (с остальными предохранителями), с торцевой стороны панели приборов, со стороны левой водительской двери (см. фото выше).
Далее подробно о назначении предохранителей и реле монтажных блоков автомобиля Рено Логан с двигателем k7j 1,4 л без кондиционера, гидроусилителя и АБС.

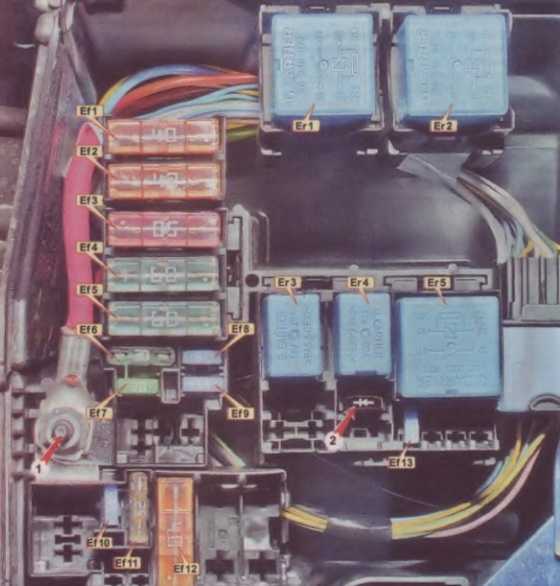

Реле и предохранители монтажного блока в моторном отсеке
Реле
К1 — реле вентилятора отопителя
К2 — реле большой скорости вентилятора системы охлаждения. на радиаторе (не предусмотрено в данной комплектации)
К3 — реле вентилятора системы охлаждения, на радиаторе
К4 — реле кондиционера (в данной комплектации отсутствует)
К5 — реле топливного насоса и катушки зажигания (модуля зажигания)
К6 — главное реле системы управления двигателем (ЭСУД)
К7 — реле насоса омывателя фар (в данной комплектации отсутствует)
К8 — реле противотуманных фар
1 — соединительная колодка проводов
Предохранители
F01 (60A) — цепи электропитания замка зажигания и потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A) — силовая цепь реле К3 вентилятора системы охлаждения
F03 (25А) — силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем (ЭСУД)
F04 (5A) — цепи: постоянного питания блока управления (ЭБУ) системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A) — не используется
F06 (60A) — цепь электропитания блока предохранителей в салоне автомобиля
F07 (40A) — силовые цепи: реле К4 кондиционера; реле К3 вентилятора на радиаторе; реле К2 большой скорости вентилятора на автомобиле с кондиционером (отсутствует в данной комплектации)
Предохранители монтажного блока в салоне
F01 (20A) — цепи реле очистителя ветрового стекла, обмотки реле обогрева заднего стекла
F02 (5A) — цепи: электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (10А) — цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A) — цепи: блока управления подушками безопасности; ламп указателей поворота; диагностического разъема ЭСУД; катушки иммобилайзера
F09 (10A) — Цепи: ближний свет левой блок-фары; сигнализатор включения ближнего света в панели приборов; насос омывателя фар
F10 (10A) — ближний свет правой блок-фары
F11 (10A) — цепи: дальний свет левой блок-фары; сигнализатор включения дальнего света в панели приборов
F12 (10A) — дальний свет правой блок-фары
F17 (15A) — цепь звуковых сигналов
F18 (10A) — цепи: лампа габаритного света левой блок-фары; габарит левого-заднего фонаря; лампа освещения номерного знака; подсветка комбинации приборов и органов управления; зуммер коммутационного блока
F19 (10A) — цепи: габарит правой блок-фары, габарит правого заднего фонаря; лампа плафона освещения вещевого ящика
F20 (10A) — лампы включения противотуманного света в задних фонарях; сигнализатор включения заднего противотуманного света в панели приборов
F26
F27
F28 (15A) — цепи: лампа освещения салона; лампа плафона освещения багажника; питание магнитолы
F29 (15A) — цепи: аварийка; переключатели указателей поворота; прерывистый режим работы стеклоочистителей; центральный замок; диагностический разъем ЭСУД
F30 (20A) — силовая цепь центрального замка
F31 (15A) — цепь обмотки реле К8 противотуманных фар
F32 (30А) — силовая цепь реле обогрева заднего стекла
F36 (30A) — силовая цепь реле К1 вентилятора отопителя
F38 (10A) — цепи: прикуриватель; электропитание от замка зажигания магнитолы
F39 (30A) — цепь обмотки реле К1 электровентилятора отопителя

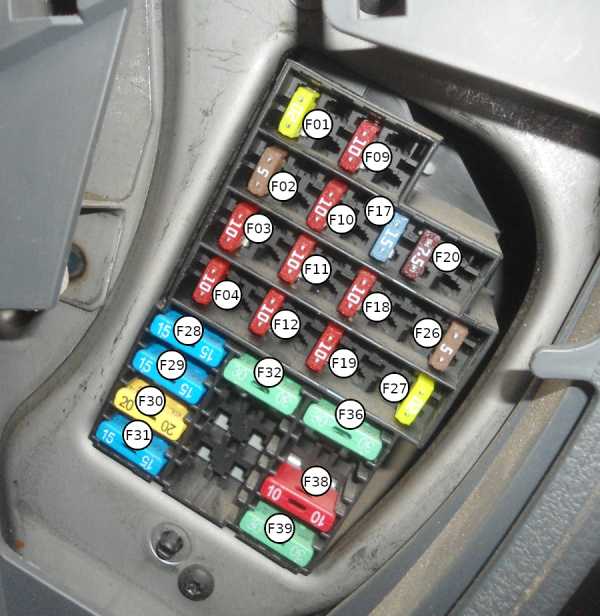

На крышке блока в салоне автомобиля изображена схема расположения предохранителей.
Примечания и дополнения
— В зависимости от полноты комплектации автомобиля Рено Логан количество предохранителей и реле в монтажных блоках увеличивается или уменьшается.
— Реле обогрева заднего стекла расположено не в монтажном блоке, а под панелью приборов, возле рулевой колонки.
Еще статьи по электрооборудованию автомобиля Рено Логан с двигателем k7j 1.4 л
— Проверка модуля зажигания автомобиля Рено Логан 1,4
— Замена ремня генератора на автомобиле Рено Логан 1,4 без компрассора и кондиционера
— Схема подключения лампы-сигнализатора неисправности тормозной системы автомобиля Рено Логан 1.4
twokarburators.ru
№ | Символ | Сила тока | Цепь | Наименование |
F1 | 20А | АР7 | Предохранитель электродвигателя очистителя ветрового стекла (212) — переключателя очистителя и омывателя стекол (145) — ЦЭКБС (645) — блока реле потребителей электроэнергии (299-235) | |
F2 | 5А | АР29 | Предохранитель щитка приборов (247) — реле системы впрыска (1047) — ЭБУ системы впрыска (120) | |
F3 | 10А | АР1 | Предохранитель выключателя стоп-сигнала (160) | |
F4 | 10А | АР10 | Предохранитель ЦЭКБС (645) — диагностический разъем (225) — блок транспондера (957) — колодка реле системы освещения дневного движения (1034) | |
F5 | — | — | Не используется | |
F6 | — | — | Не используется | |
F7 | — | — | Не используется | |
F8 | — | — | Не используется | |
10А | CPG | Предохранитель левой фары (227) — щитка приборов (247) — насоса омывателя фар (219) | ||
F10 | 10А | CPD | Предохранитель правой фары (226) | |
F11 | 10А | RPG | Предохранитель левой фары (227) — щитка приборов (247) | |
F12 | 10А | RPD | Предохранитель правой фары (226) | |
F13 | 30А | АР30 | Предохранитель переключателя стеклоподъемника правой задней двери (130) — переключателя стеклоподъемника левой задней двери (131) | |
F14 | 30А | АР39 | Предохранитель переключателя стеклоподъемников двери водителя (132) | |
F15 | 10А | АР5 | Предохранитель ЭБУ ABS (118) | |
F16 | 15А | АР22 | Предохранитель выключателя обогрева сиденья водителя (615) — выключателя обогрева сиденья пассажира(616) | |
F17 | 15А | 67СР | Предохранитель главного электромагнитного звукового сигнала (105) | |
F18 | 10А | LPG | Предохранитель левой лампы габаритного света (185) — заднего левого фонаря (173) | |
F19 | 10А | LPD | Предохранитель правой лампы габаритного света (184) — правого заднего фонаря (172) — плафона освещения вещевого ящика со стороны пассажира (168) — центрального фонаря освещения номерного знака (1324) — щитка приборов (247) — ЦЭКБС (645) — выключателя аварийной сигнализации (125) — панели управления кондиционера (319) — аудиосистемы (261) — переключатель центрального замка (123) — прикуривателя первого ряда сидений (101) — выключателя обогрева заднего стекла (128) — переключателя стеклоподъемника двери водителя (132) — импульсного выключателя обогрева (1456) — выключателя блокировки внутренних ручек дверей (135) | |
F20 | 7,5А | 9Р | Предохранитель лампы заднего противотуманного света (в левом заднем фонарю 173) — щитка приборов (247) | |
F21 | 5А | 15RP | Предохранитель элементов обогрева наружных зеркал заднего вида со стороны водителя и пассажира (239-240) | |
F22 | — | — | Не используется | |
F23 | — | Не используется | ||
F24 | 5А | АР23 | Предохранитель электронасоса усилителя рулевого управления (186) | |
F25 | 5А | АР31 | Предохранитель системы впрыска ПГБН (997) | |
F26 | 5А | АР25 | Предохранитель ЭБУ подушек безопасности и преднатяжителей ремней безопасности (756) | |
F27 | 20А | АР9 | Предохранитель электродвигателя заднего стеклоочистителя (211)- комбинированного переключателя стеклоочистителя-стекпоомывателя (145) — насоса омывателя фар (219) — выключатель фонаря заднего хода (155) | |
F28 | 15А | СВ | Предохранитель отключения потребителей электроэнергии щитка приборов (247) — аудиосистемы (261) — ЦЭКБС (645) — фонаря освещения багажного отделения (165) — плафона 3-го ряда сидений (1425) центрального плафона (529) | |
F29 | 15А | ВР56 | Предохранитель ЦЭКБС (645) — разъема диагностики (225) | |
F30 | 20А | ВРЗ | Предохранитель ЦЭКБС (645) | |
F31 | 15А | ВР16 | Предохранитель цепи питания платы реле (299 -231) | |
F32 | 30А | АР12 ВР15 | Предохранитель выключателя обогрева заднего стекла (128) Предохранитель панели реле потребителей электроэнергии (299-235) | |
F33 | — — | — | Не используется | |
F34 | — | — | Не используется | |
F35 | — | — | Не используется | |
F36 | 30А | ВР1 | Реле питания электровентилятора нагнетания холодного воздуха (233) | |
F37 | 5А | SP1 | Предохранитель переключателя наружных зеркал заднего вида (134) | |
F38 | 10А | SP2 | Предохранитель аудиосистемы (261) — прикуривателя первого ряда сидений (101) -платы реле системы освещения дневного движения (1034) | |
F39 | 30А | SP3 | Предохранитель панели управления климатической установкой (319) — реле нагнетателя холодного воздуха (233) | |
№ | Сила тока | Цепь | Наименование | |
F1 | 50 А | ВР88 | Предохранитель ЭБУ ABS (118) | |
F2 | 25 А | ВР14 | Предохранитель ЭБУ ABS (118) | |
Панель предохранителей 597- 2 | ||||
№ | Сила тока | Цепь | Наименование | |
F1 | 40 А | ВР7 | Предохранитель цепи питания реле большой скорости электровентилятора (336) -плата реле (784) | |
Панель предохранителей 597- 3 | ||||
N° | Сила тока | Цепь | Наименование | |
F1 | 60А | ВР13 | Предохранитель кнопки запуска двигателя (104)— переключателя наружного освещения (209) — реле системы освещения дневного движения (1034) | |
F2 | 60А | ВР11 | Предохранитель переключателя наружного освещения (209) — блока предохранителей в салоне (1016) | |
Панель предохранителей 1047 | ||||
№ | Сила тока | Цепь | Наименование | |
F1 | ЗОА | ВР7 | Предохранитель питания платы реле (784) | |
F2 | 25А | ВР17 | Предохранитель цепи питания реле системы впрыска (1047) | |
F3 | 5А | ВР37 | Предохранитель цепей питания реле системы впрыска (1047) — ЭБУ системы впрыска (120) | |
F4 | 15А | ВРЗЗ | Предохранитель цепи питания электромагнитного клапана системы питания газом (1259) | |
Панель реле 299-1 | ||||
№ | Сила тока | Наименование | ||
А | 20А | Реле противотуманных фар (231) | ||
В | 20А | Реле насоса омывателя фар (753) | ||
Панель реле 299- 2 | ||||
№ | Сила тока | Наименование | ||
233 | 40А | Реле электровентилятора нагнетания холодного воздуха . | ||
Панель реле 1047 | ||||
№ | Сила тока | Наименование . | ||
А | 20А | Реле блокировки впрыска топлива (238) | ||
В | 20А | Реле топливного насоса (236) | ||
Панель реле 784 | ||||
№ | Сила тока | Наименование | ||
А | 20А | Реле малой скорости электровентилятора (700) | ||
В | 20А | Реле электромагнитной муфты компрессора кондиционера (474) | ||
Одиночное реле | ||||
№ | Сила тока | Наименование | ||
336 | 40А | Реле большой скорости электровентилятора системы охлаждения двигателя |
sanderologan.ru
Предохранители и реле Рено Логан 2 (с 2014 года)
Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами. Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины. Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.
Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке
Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.
Перед вами предстанет примерно следующая картина.
Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.
№ Ef- предохранитель, Er-реле | Сила тока, А (номинал) | Питаемая цепь |
Ef1 | 40 | Правый элемент обогрева ветрового стекла |
Ef2 | 40 | Левый элемент обогрева ветрового стекла |
Ef3 | 50 | ABS/ESP |
Ef4 | 60 | иммобилайзер, цепь питания предохранителей в салоне F28-F31 |
Ef5 | 60 | Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39 |
Ef6 | 30 | ABS/ESP |
Ef7 | 30 | обогрев заднего стекла и зеркал |
Ef8 | 15 | противотуманные фары передние |
Ef9 | 15 | обогрев сидений |
Ef10
|
15 | муфта кондиционера (комплектация с кондиционером) |
25 | первая скорость электровентилятора (комплектация без кондиционера ) | |
Ef11 | 25 | предохранитель для реле системы управления двигателем |
Ef12 | 40 | электровентилятор системы охлаждения |
Ef13 | 15 | система управления двигателем |
Er1 | 35 | реле левого обогрева стекла |
Er2 | 35 | реле правого обогрева стекла |
Er3 | 20 | реле топливного насоса |
Er4 | 20 | реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации) |
Er5 | 35 | реле управления двигателем |
Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)
Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…
Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.
F1 | 30 | электростеклоподъемники передние |
F2 | 10 | дальний свет левая фара |
F3 | 10 | дальний свет правая фара |
F4 | 10 | ближний свет левая фара |
F5 | 10 | дальний свет правая фара |
F6 | 5 | задние габариты, подсветка номера, подсветка |
F7 | 5 | передние габариты |
F8 | 30 | электростеклоподъемники задние |
F9 | 7.5 | задний противотуманный фонарь |
F10 | 15 | звуковой сигнал |
F11 | 20 | центральный замок |
F12 | 3 | ABS/ESP |
F13 | 10 | освещение салона, климатическая установка |
F14 | 5 | датчик угла поворота руля |
F15 | 15 | стеклоомыватель, парковочный радар, фонарь заднего хода |
F16 | 5 | аудиосистема, обогрев стекла, ограничитель скорости |
F17 | 7.5 | ДХО |
F18 | 7.5 | стоп сигнал |
F19 | 5 | система управления |
F20 | 5 | подушки безопасности |
F21 | — | резерв |
F22 | 5 | резерв |
F23 | — | резерв |
F24 | 15 | указатель поворота |
F25 | 10 | противоугонная система |
F26 | 15 | блок управления электрооборудованием |
F27 | 20 | подрулевые выключатели (вход на ближний свет) |
F28 | — | резерв |
F29 | 25 | подрулевые выключатели (вход на дальний свет) |
F30 | — | резерв |
F31 | 10 | щиток приборов |
F32 | 7,5 | аудиосистема |
F33 | 15 | прикуриватель |
F34 | 15 | диагностический разъем |
F35 | 5 | обогрев наружных зеркал |
F36 | 5 | привод зеркал |
F37 | 30 | стартер |
F38 | 30 | стеклоочиститель |
F39 | 40 | кондиционер |
R1 | 35 | реле кондиционера |
R2 | 35 | реле заднего обогрева стекла |
Надо отметить, что Рено Степвей создан на базе Логана и имеет точно такие же блоки, предохранители и реле, если машины соответствуют между собой по году выпуска и комплектации. Про предохранители и реле Рено Степвей можно также узнать из информации нашего сайта.
autosecret.net
Большинство цепей питания электрооборудования автомобилей марки Рено (различных моделей и модификаций) защищено предохранителями. Фары, электрические двигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Практически все предохранители и реле установлены в отдельных монтажных блоках, которые находятся в салоне авто и в подкапотном пространстве — моторном отсеке. Как правило, на внутренней стороне крышки блока нанесена схема расположения реле и предохранителей, а также находятся запасные предохранители различных номиналов и пластмассовый пинцет для извлечения их из монтажного блока. Напоминаем: прежде чем заменить сгоревший предохранитель, выясните причину его перегорания и устраните ее. Вторая часть сборника схем всех предохранителей Рено. Схема блока предохранителей Рено ЛОГАНСхема предохранителей и реле Renault Logan и Sandero с 2009 г.Монтажный блок реле и предохранителей в моторном отсекеМонтажный блок предохранителей в салонеПредохранители Рено Символ и их расположениеБлок расположенный в моторном отсекеБлок предохранителей в салонеЦепи, защищаемые предохранителями в салоне Рено СимволСхема электрооборудования — предохранители Renault Megane (Рено Меган)
Это должен знать каждый владелец авто:
|
electroshemi.ru
Предохранители внутри салона Рено Логан
Монтажный блок с предохранителями расположен в левом торце панели приборов под пластиковой крышкой.
Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков
Для получения доступа к монтажному блоку снимите крышку в панели приборов.

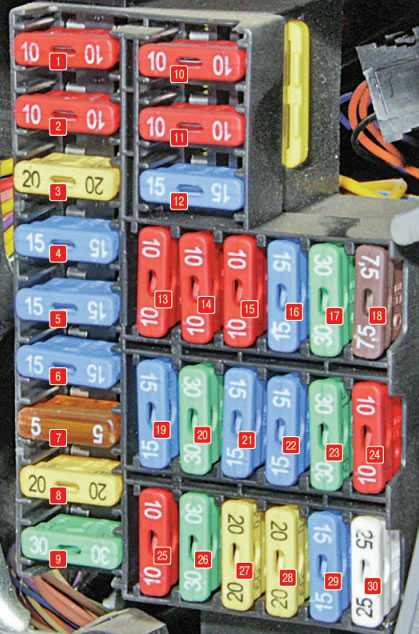

На внутренней стороне крышки нанесена схема расположения реле и предохранителей, а также находятся запасные предохранители различных номиналов и пластмассовый пинцет для извлечения предохранителей из монтажного блока.
Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.
При поисках неисправности просмотрите указанные в табл.1 цепи, которые защищает данный предохранитель.
Извлеките заменяемый предохранитель с помощью пинцета.
Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась).
Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
Если есть сомнения в целостности предохранителя, то нужно воспользоваться тестером.
Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока.

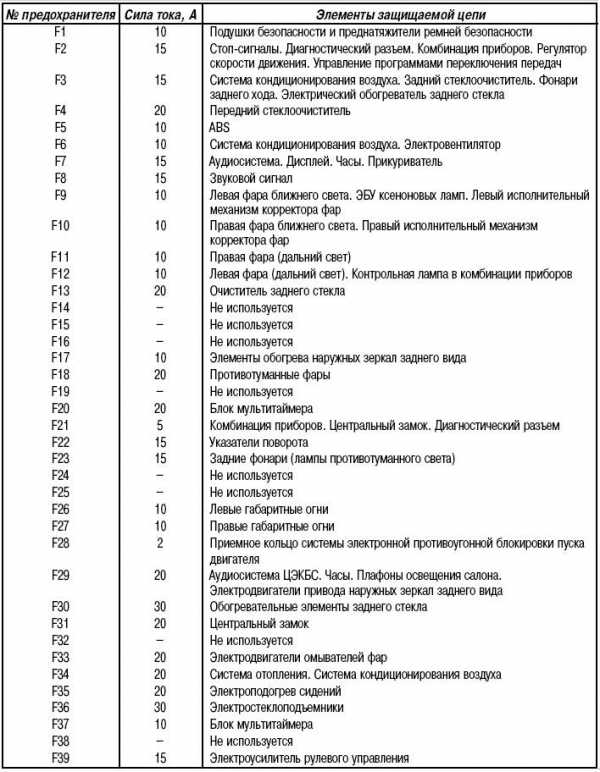

Цепи защищаемые предохранителями (показаны на фото), приведены в таблице 1.
Цепи защищаемые предохранителями. (Таблица 1).
Номер предохранителя |
Цвет пред-теля |
Защищаемая цепь |
F1 (20 А) |
Желтый |
Очиститель ветрового стекла |
F2 (5 А) |
Бежевый |
Комбинация приборов, ЭБУ |
F3(20A) |
Желтый |
Фонари заднего хода, стоп-сигналы |
F4 (10 А) |
Красный |
Подушка безопасности |
F5 |
Красный |
Тоже |
F6 |
Резерв |
Место под установку охранной сигнализации |
F7 |
Резерв |
Прицеп |
F8 |
─ |
─ |
F9 (10 А) |
Красный |
Левая фара (ближний свет) |
F10 (10 А) |
Красный |
Правая фара (ближний свет) |
F11 (10А) |
Красный |
Левая фара (дальний свет) |
F12 (10 А) |
Красный |
Правая фара (дальний свет) |
F13 (30 А) |
Зеленый |
Задний электростеклолодьемник |
F14 (30 А) |
Зеленый |
Передний электростеклолодьемник |
F15 (10 А) |
Красный |
ABS |
F16 (15 А) |
Резерв |
Электроподогрев сидений |
F17 (15 А) |
Синий |
Звуковой сигнал |
F18(10 А) |
Красный |
Габаритный свет левого борта |
F19 (7.5 А) |
Красный |
Габаритный свет правого борта |
F20 (7.5 А) |
Коричневый |
Задний противотуманный фонарь |
F21 (5 А) |
Бежевый |
Электрообогрев наружных зеркал заднего вида |
F22 |
─ |
─ |
F23 |
Резерв |
Место под установку охранной сигнализации |
F24 F25 F26 F27 |
─ |
─ |
F28 (15А) |
Синий |
Освещение салона |
F29 (15 А) |
Синий |
Общее питание |
F30 (20 А) |
Желтый |
Блокировка открывающихся элементов кузова |
F31 (15 А) |
Синий |
Противотуманные фары |
F32 (30 А) |
Зеленый |
Электрообогрев заднего стекла |
F33 F34 F35 |
─ |
─ |
F36 (30 А) |
Зеленый |
Система отопления (кондиционирования) и вентиляции салона |
F37 (5 А) |
Бежевый |
Электропривод наружных зеркал заднего вида |
F38 (10 А) |
Красный |
Автомагнитола |
F39 (30 А) |
Зеленый |
Система отопления (кондиционирования) и вентиляции салона |
avtomechanic.ru
схема, замена, расположение блока предохранителей
3784 ПросмотровБлок предохранителей для автомобиля Рено Логан является важнейшей деталью, обеспечивающую бесперебойную работу практически всех электронных систем машины, даже обогрев стекла и работы насоса. Схема расположения данного блока и меры по профилактике, ремонту должны быть известны каждому автолюбителю, заинтересованному в долгой и беспроблемной службе своего Рено.
Расположение и схема блока
Блок предохранителей (в нем можно найти и предохранители для прикуривателя из салона, обогрева стекла, работы насоса, и даже печки, омывателя) предназначается для сбережения электрических цепей автомобиля при повышении нагрузки. Располагается блок Рено в корпусе, в центральной панели в левой части. Блок закрыт декоративной пластиковой заглушкой, крепящейся на нескольких зажимах. Для обнаружения проблемы и выявления поломки отдельных узлов и агрегатов данной модели Рено владельцу понадобится точная схема расположения предохранителей внутри данного монтажного блока, поможет она и при замене.
При демонтаже крышки, которая закрывает блок, с обратной стороны расположена схема предохранителей с указанием элементов корпуса, их назначением, отвечающих за определенную систему.
Согласно данной схеме, в блоке находятся предохранители, отвечающие за следующие системы:
- Реле бензонасоса и иных топливных систем, отвечает за бесперебойную работу насоса. При возникновении неисправностей предохранитель насоса в корпусе, имеющий стандартный номинал в 10 ампер, перегорает и подлежит замене предохранителя бензонасоса. Этот предохранитель важен также для работоспособности топливного насоса.
- Следующие реле — прикуривателя, генератора, омывателя и обогрева лобового стекла (последнее актуально для автомобилей Рено Логан второго поколения). Отвечает за бесперебойную работу системы обогрева стекла, магнитолы и нитей накаливания, прикуривателя в салоне.
- Реле конструкции дворников.
- Другие реле, отвечающие за основные системы автомобиля.
Также есть схема для замены с размещением предохранителей, находится в моторном отсеке под капотом.
В этом случае блок расположен справа от аккумулятора в моторном отсеке, в специальном корпусе, недалеко от генератора. Для доступа к нему необходимо поднять капот и отжать поочередно правый и левый фиксаторы крышки, после ее снятия с обратной стороны будет также расположена схема размещения реле и предохранителей Рено. Как правило, реле и предохранители расположены раздельно, и в данном случае на автомобиле Рено Логан это не является исключением.
Проверка систем
Для проверки исправности и работоспособности обогрева стекла, омывателя, прикуривателя из салона, насоса, генератора или другой системы, для осуществления замены, необходимо поочередно извлечь данные элементы из корпуса. Эта процедура проходит с использованием специального пинцета, в противном случае существует возможность повреждения хрупких реле и предохранителей. Если элемент, например, для бензонасоса или для прикуривателя, был подвержен механическому воздействию это будет заметно по оплавленным краям. Если деталь оплавлена, это не значит, что она неисправна, это говорит о том, что происходит замыкание в каком-то из узлов.
Также проверку на работоспособность можно провести с помощью специальных приборов – тестеров, или проверив цепь на обрыв. Многие автолюбители при замыкании устанавливают предохранители большего номинала при замене, однако Рено категорически не рекомендует производить данную операцию, так как она может привести к негативным последствиям.
Профилактика
Для профилактики выхода из строя данных элементов следует руководствоваться несколькими правилами:
- Внимательно изучить инструкцию к дополнительному электрооборудованию в корпусе (там всегда указана мощность аксессуара, его назначение, как в случае с обогревом стекла, прикуривателем, омывателем и др.). Это позволит избежать перегрузок системы.
- Следить за состоянием электропроводки, электрооборудования и кузова. Оголенные провода и ржавчина могут привести к фатальным последствиям.
- Правильно включать дополнительные источники потребления в сеть.
Подведем итоги
В итоге для изучения схемы блока предохранителей не требуется много затрат, однако владение такой информацией принесет немало пользы для автолюбителя.
portalmashin.ru
Всё про автомобиль Рено Логан
Предохранители Рено Логан предназначены для защиты цепей электропитания оборудования автомобиля. Электропредохранители в авто находятся в монтажных блоках, расположенных в салоне и в подкапотном пространстве. В салоне они находятся на левой стороне приборной панели. Чтобы узнать, который из предохранителей вышел из строя в каждом конкретном случае, понадобится схема их местонахождения и таблица с расшифровкой нумерации.
Стоит знать, что на разных моделях Renault Logan некоторых цепей, которые представляет схема и таблица, может не быть, а также может различаться расположение блоков и нумерация их составляющих.
Блок предохранителей в салоне и под капотом

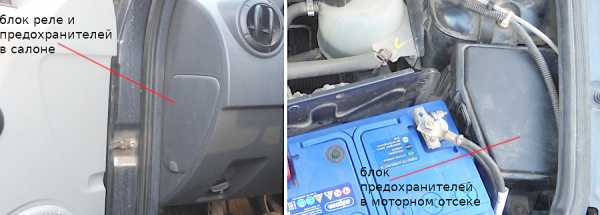

Рассмотрим расположение электропредохранителей, которые находятся слева на приборной панели, справа от АКБ. Сняв крышку этого блока, можно увидеть, что на ее внутренней стороне есть схема размещения реле и предохранителей, запчасти разных номиналов, а также пинцет, чтобы извлекать перегоревшие части.

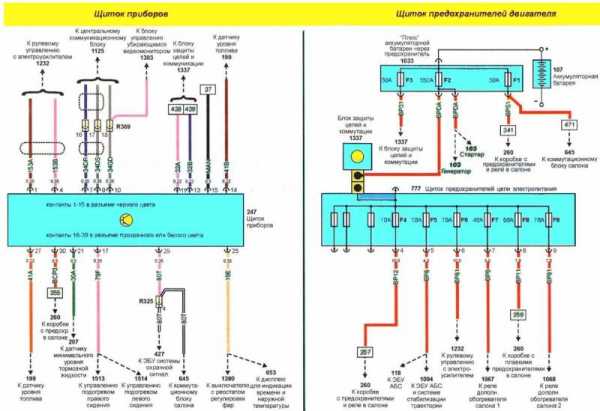

Схема нумерации предохранителей в монтажном блоке, находящемся в салоне, показана на рисунке 1. Чтобы узнать, какие цепи защищаются этими предохранителями, достаточно найти необходимый номер в таблице 1.
Существует и схема размещения электропредохранителей в моторном отсеке. Для доступа к этому блоку нужно нажать на левый, а потом на правый стопоры крышки и демонтировать ее. Если понадобится замена, неисправную часть можно вынуть, покачивая в разные стороны. При сборке все действия следует провести в обратном порядке.
Проверка на исправность и устранение поломок
Чтобы убедиться в исправности всех частей описанных выше блоков, достаточно их извлечь и осмотреть. Для извлечения используют специальный пинцет, хотя это можно сделать и руками. Если электропредохранитель перегорел, это довольно легко определить по внешним повреждениям. Кроме того, можно использовать омметр или тестер проверки цепи на обрыв. Если после проверки этими приборами электропроводности нет, налицо поломка. Частой причиной перегорания является одновременная работа потребляющих большое количество электроэнергии приборов, например компрессора и автомагнитолы. Поэтому во избежание проблем лучше будет накачивать колеса, выключив автомагнитолу и предварительно прогнав компрессор на холостом ходу.
Для замены электропредохранителя нужно знать его номинал, он указан на самом приборе. Если запасной, которым снабжен блок предохранителей, был использован для замены, то следует как можно скорее приобрести новый, так чтобы всегда в машине были различные номиналы.
Чтобы дважды не переустанавливать электропредохранитель, при обнаружении перегоревшего необходимо проверить наличие признаков замыкания в электроцепи. Для этого проверяют, нет ли в сети авто оголенных проводов с протертой, расплавленной или перегоревшей изоляцией.
Причиной перегорания иногда может стать коррозия. При ее обнаружении необходимо удалить все последствия с помощью щетки или шлифовальной бумаги. Далее необходимо распылить на выводы специальное средство для чистки контактов.
Очень опасными последствиями может быть чревата установка предохранителя, имеющего больший номинал, или соединение выводов самодельными средствами. Поэтому делать это категорически не рекомендуется.
Профилактика поломки предохранителей
Для борьбы с частым выходом из строя электропредохранителей в авто можно применять некоторые хитрости. Первый способ состоит в том, чтобы не относиться пренебрежительно к выбору электроустройств автомобиля. На упаковках разнообразных видеорегистраторов, насосов, пылесосов всегда обозначена их мощность. У устройства есть собственный электропредохранитель — хорошо, но если нет, то перед тем, как подключать его к сети авто, нужно тщательно ознакомиться с характеристиками.
Второй способ, которым часто пренебрегают автовладельцы, подразумевает правильное включение штекера. Стандартов гнезда и штекера есть всего два, но автомобилисты часто используют несоответствующие штекеры к гнезду в Рено Логан. Из-за этого также могут возникать описанные выше проблемы.
Во избежание поломок достаточно включать штекер правильно, то есть смотреть, чтобы контакты находились в горизонтальном положении. Этот простой прием позволит избежать частого оплавления клемм.
prologan2.ru
