Все предохранители и реле в легендарной семёрочке. В этой статье собраны описания блоков предохранителей и реле Ваз 2107 со схемами и всеми вариантами исполнения 👇. Также покажем предохранитель прикуривателя и расскажем где находится реле печки, и предохранитель и реле бензонасоса. Также в конце статьи будет фото расположения диагностического разъёма.

Блок предохранителей и реле ВАЗ 2107 под капотом

новый блок


с открытой крышкой

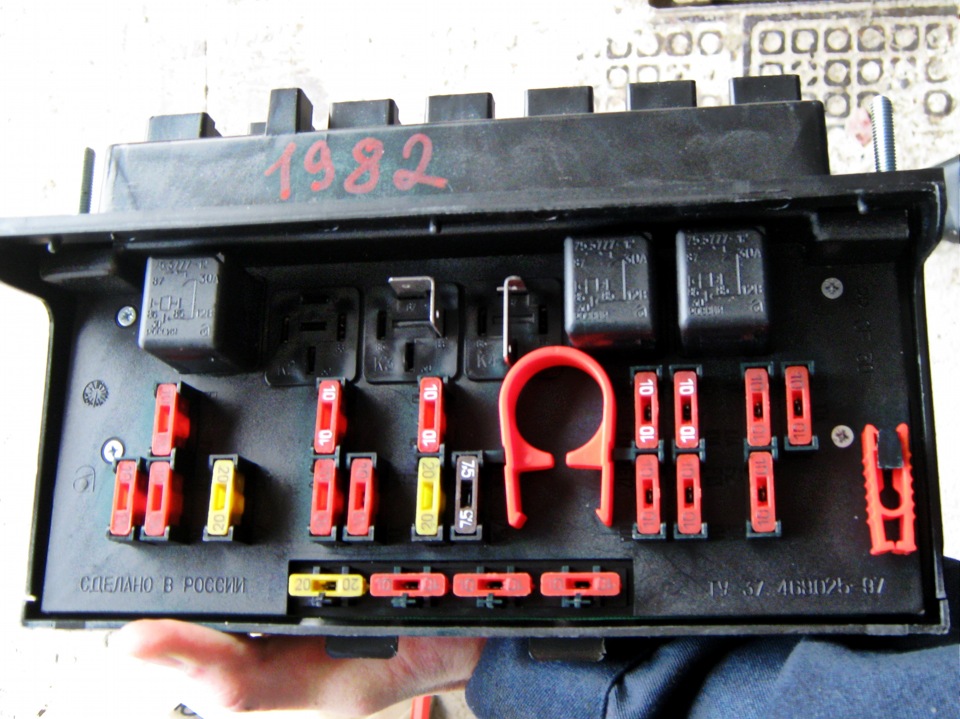

старый блок

№ предохранителя (номинальный ток)*Назначение предохранителей
F1 (8А/10А)
Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)Запасной
F5 (16А/20А)Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)Ближний свет (левая фара)
* В знаменателе для предохранителей штыревого типа

реле в монтажном блоке ВАЗ-2107


№ реле
Назначение
1Реле включения обогрева заднего стекла
2Реле включения очистителей и омывателей фар
3Реле включения звуковых сигналов (установлена перемычка)
4Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется)
5Реле включения дальнего света фар
6Реле включения ближнего света фар

Блок предохранителей и реле в салоне ВАЗ-2107 инжекторная

блок находится за бардачком

№ реле/
преда
токНазначение
F17,5АПредохранитель цепи главного реле
F27,5АПредохранитель ЭБУ
F315АПредохранитель бензонасоса
R1Главное реле
R2Реле топливного насоса
R3Реле электровентилятора

Расположение диагностического разъёма в ВАЗ 2107 инжектор

Разъём диагностики находится с правой стороны под бардачком, на фото показан стрелкой

Где находится кнопка валет в ВАЗ 2107

Кнопка валет служит для настройки и аварийного снятия с охраны сигнализации без брелка, последовательность действий для аварийного снятия смотрите в руководстве пользователя для вашей модели сигнализации. Установщик может поставить кнопку валет в любое место, но из практики чаще всего она бывает установлена возле диагностического разъёма, на фото показана стрелкой. Также чаще всего там же можно найти и датчик удара, на нём можно отрегулировать чувствительность на слабый и сильный удар.

Схема подключения генератора ВАЗ-2107

Схема и цвета проводов габаритов и фар ВАЗ 2107

Схема и цвета проводов поворотов и аварийки ВАЗ 2107

Схема и цвета проводов стоп сигналов ВАЗ 2107

Схема и цвета проводов платы заднего фонаря ВАЗ 2107

Распиновка и цвета проводов выключателя фар ВАЗ 2107

Предохранители ВАЗ Лада 2107, 1982

16.12.2020

Содержание

  • В салоне
  • В моторном отсеке

Большинство цепей питания электрооборудования отечественного седана защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся  в салоне и моторном отсеке.


Рассмотрены схемы Лада ВАЗ 2107 1-го поколения 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска с карбюраторными и инжекторными двигателями

В салоне


На передней панели под бардачком находится блок управления инжекторным двигателем.

Схема
РасшифровкаТок, А
R1главное реле;
R2реле бензонасоса;
R3реле вентилятора охлаждения.
F1цепи главного реле7,5
F2охранитель ЭБУ7,5
F3предохранитель бензонасоса 2107 15
На моделях с ЭБУ M1. 5.4N и 5.1.3 предохранители F1 и F2 имеют номинал 15А.


Реле зажигания и указателей поворота и сигнализации находится в салоне за щитком приборов.Чтобы его заменить реле, нужно демонтировать щиток приборов, и ключом на 10 открутить удерживающую  реле гайку.


Предохранитель ПТФ  находится в отсеке переключения передач, около радиоприемника.


Реле очистителя лобового стекла PC-514 находится под панелью приборов с водительской стороны и прикручено к кузову двумя винтами. Поддев отверткой нужно снять левую обивку боковины

Крестообразной отверткой отворачиваем два самореза крепления реле.

Модуль реле расположен в приборной панели около регулятора гидрокорректора фар. К нему можно получить доступ снизу приборной панели.

В моторном отсеке


Монтажный блок находится в правой части моторного отсека, ближе к лобовому стеклу.

Он закрыт пластиковой крышкой. На фото выше отмечен красной точкой. Блок имеет несколько вариаций в зависимости от года выпуска.


Фото — пример.

Схема предохранителей в моторном отсеке ВАЗ 2107

блок старого образца

блок нового образца
ОписаниеТок, А
F1
  • Задние фонари (свет заднего хода).
  • Электродвигатель отопителя.
  • Предохранитель печки.
  • Лампа сигнализатора и реле обогрева заднего стекла (обмотка).
  • Электродвигатель очистителя и омывателя заднего стекла
10
8*
F2
  • Электродвигатели очистителей, омывателей ветрового стекла и фар.
  • Реле очистителей, омывателей ветрового стекла и фар (контакты).
  • Предохранитель дворников
10
8*
F3/4Резервные10
8*
F5Нагревательный элемент обогрева заднего стекла и его реле (контакты)20
16*
F6
  • Разъем прикуривателя 2107
  • Штепсельная розетка для переносной лампы
10
8*
F7
  • Звуковой сигнал.
  • Электродвигатель вентилятора охлаждения радиатора.
20
16*
F8
  • Указатели поворота в режиме аварийной сигнализации.
  • Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
10
8*
F9
  • Противотуманные фонари.
  • Регулятор напряжения генератора Г-222 (на части автомобилей)
10
8*
F10Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза10
8*
F11
  • Лампы сигнала торможения.
  • Плафоны внутреннего освещения кузова.
  • Стоп сигналы.
10
8*
F12
  • Дальний свет (правая фара).
  • Обмотка включения реле очистителей фар
10
8*
F13Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар10
8*
F14Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа10
8*
F15Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика10
8*
F16Ближний свет (правая фара). Обмотка включения реле очистителя фар10
8*
F17 Ближний свет (левая фара)10
8*
* Блок старого образца
Назначение штыревых модулей реле
1обогрев заднего стекла.
2очиститель и омыватель фар.
3включения звуковых сигналов (установлена перемычка).
4электродвигатель вентилятора системы охлаждения (с 2000 года не используется).
5дальний свет фар.
6ближний свет фар.


На проводах рядом с моторедукторами находятся ​предохранители очистителей фар они защищают обмотку электродвигателей.
