Предохранители и реле Ауди A6 / S6 (C6, 2004

30.10.2020

Содержание

В багажнике
В салоне
- Блок предохранителей №1
- Блок предохранителей №2
- Блок реле
В подкапотном пространстве
- Блок предохранителей №1
- Блок предохранителей №2
- Силовые плавкие вставки

A6 — семейство автомобилей бизнес-класса, выпускающихся под маркой Audi, внутреннее обозначение — «тип C». В данном материале мы подробно разберем схемы предохранителей Ауди А6 / S6 (индекс С6) 3-го поколения дорестайлинг 2004, 2005, 2006, 2007, 2008 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель и бензонасос.

В багажнике

Блок расположен слева под обшивкой, возле домкрата.

Пример доступа.

Схема элементов в багажном блоке

№	Описание	Ток, А
Черная панель
1	Digital/ Signal Processing (DSP)/ BOSE усилитель	30
2	MMI, антенный усилитель	5
3	Электромеханический стояночный тормоз, левый мотор	30
4	Электромеханический стояночный тормоз, правый мотор	30
5	Розетка в багажнике	20
6	Аккумулятор — система распределения питания	5
7	Блок интеллектуального распределения питания (свет справа)	20
8	Блок интеллектуального распределения питания сзади	5
9	Блок интеллектуального распределения питания сзади (свет слева)	30
10	Стеклоподъемники (правая сторона автомобиля)	35
11	Модели с левосторонним расположением органов рулевого управления: помощь при парковке. 20A Модели с правосторонним расположением органов рулевого управления: передний прикуриватель	5
12	Задний прикуриватель	20
Коричневая панель
1	Видеокамера парковки задним ходом	5
2	Дверь багажника с электроприводом	30
3		30
4		20
5	Антенный усилитель	5
6	ТВ-тюнер	5
7	Блок интеллектуального распределения питания (комфорт)	5
8	Автономный отопитель	20
9	Цифровой тюнер	5
10	Блок управления тягово — сцепным устройством	15
11	Тягово — сцепное устройство (левый фонарь)	15
12	Тягово — сцепное устройство (правый фонарь)	15
8 — Реле обогревателя заднего стекла, 9 — с 2006: Реле топливного насоса дополнительного отопителя, 10 — Реле топливного насоса.

В салоне

В салонном отсеке расположено три блока.

Блок предохранителей №1

Первый находится в торце приборной панели со стороны водителя

Пример доступа.

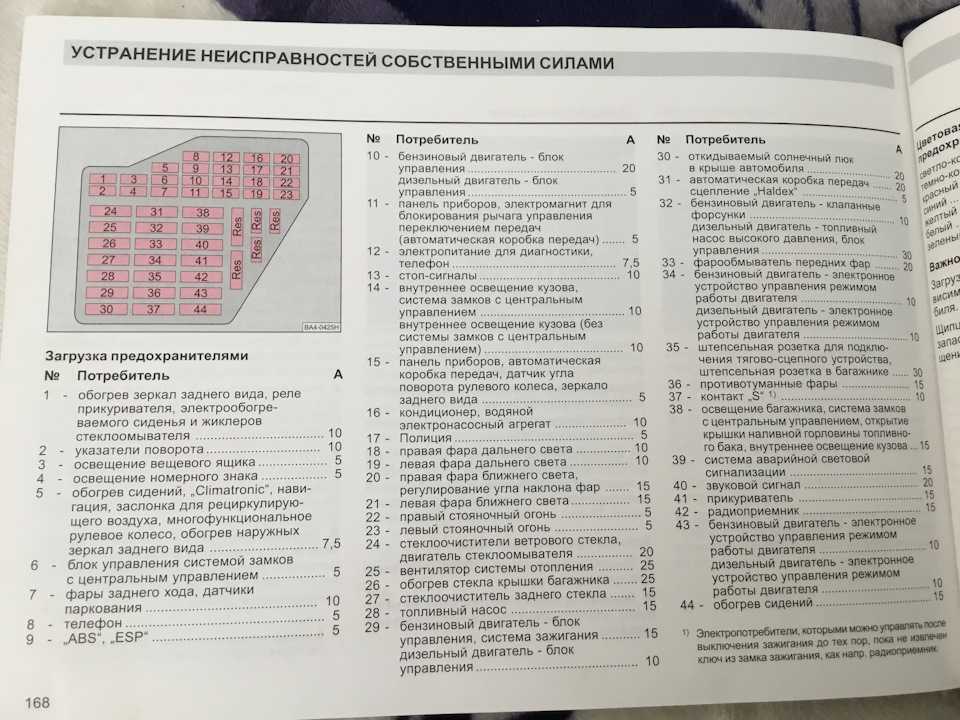

Схема

№	Назначение	Ток, А
1	Резервный	—
2	Резервный	—
3	управление двигателем	5
4	сенсор уровня масла	5
5	кондиционер	5
6	электронная система динамической стабилизации (ESP), сенсор сцепления	5
7	штекер системы диагностики	5
8	блок управления HomeLink	5
9	автоматически экранируемое внутреннее зеркало заднего вида	5
10	поддержание дистанции (adaptive cruise control)	5
11	автономный отопитель	5
12	штекер системы диагностики	10
13	модуль переключателей рулевой колонки	10
14	выключатель сигнала торможения	5
15	комбинация приборов	10
16	телефон, телематика, мобильный телефон	10
17	электронная система динамической стабилизации (ESP)	10
18	электроника левой фары	5
19	сенсор дождя	5
20	обогреваемые жиклеры стеклоомывателя	5
21	антенный усилитель	5
22	отсутствует	—
23	электромеханический стояночный тормоз	5
24	отсутствует	—
25	отсутствует	—
26	отсутствует	—
27	отсутствует	—
28	отсутствует	—
29	отсутствует	—
30	отсутствует	—
31	выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя	15
32	интеллигентный модуль мощности водителя (освещение пространства для ног и передние фары, звуковой сигнал, стеклоочиститель, электрическая регулировка рулевой колонки)	30
33	интеллигентный модуль мощности водителя (освещение слева)	25
34	интеллигентный модуль мощности водителя (освещение справа)	25
35	автономный отопитель	20
36	устройство чистки фар	30
37	электронная система динамической стабилизации (ESP)	25
38	стеклоочиститель	30
39	блок управления левой дверью	15
40	звуковой сигнал / MMI-дисплей	25
41	вентилятор отопителя	40
42	блок управления электронным замком зажигания/ электрической регулировкой рулевой колонки	30
43	отсутствует	—
44	блок управления advanced key / подушка безопасности	15

Блок предохранителей №2

Второй размещен в торце приборной панели со стороны пассажира.

Фото — пример.

Схема

№	Назначение	Ток, А
1	Keyless дистанционное управление доступом	5/15
2	Предохранитель прикуривателя Ауди а6	20
3	Блок управления системы контроля давления в шинах	5
4	(Разъем питания дополнительного оборудования	20
5	Система питания	15
6	Блоки управления функциями дверей	15
7	Блок управления электроприводом люка	20
8	Электронный блок управления кондиционером	10
9	Электронный блок управления кондиционером, обогрев переднихсидений	30
10	^2008: Блок управления многофункциональным дисплеем	5/10
11	^2006: Блок управления подвеской	15
12	Аудиосистема	5
13	Топливный модуль (предохранитель бензонасоса)	20/30
14	^2006: Разъем электрооборудования прицепа	10
15	^2006: Не используется	—
16	^2008: Не используется	—
17	Блок управления подвеской	5
18	Блок управления переключением передач	5
19	Блок управления системой парковки	5
20	Шина данных САN, блок управления шлюзом	5
21	Блок управления корректором фар	5
22	Электронный блок управления SRS	5
23	Подогреватель сидений	5
24	^2006: Не используется	—
25	Специальное автомобильное оборудование	25
26		15
27		15
28	Специальное автомобильное оборудование, тахограф	5/10
29	Специальное автомобильное оборудование	10/15
30	Специальное автомобильное оборудование	5/15/10
31	Специальное автомобильное оборудование, тахограф, сигнализация	5/25/10
32	Разъем питания дополнительного оборудования	15/25/1
33	Специальное автомобильное оборудование	15
34	Пусто	—
35	Пусто	—
36	Пусто	—

Блок реле

Размещен под приборной панелью с водительской стороны.

Общий вид.

Схема
,ъ
№	Назначение
1	Реле питания (клемма 15) -J329-
2	Реле омывателя фары -J39-
3	Резервный
4	Реле стартера -J53-
5	Реле питания (клемма 75x) -J694- (до 04.2005)
6	Реле стартера 2 -J695-
7	Реле сигнала -J4-
7	Реле электропитания (клемма 75x) -J694- (с 05.2005)
8	Резервный
9	Резервный
A	Предохранитель блока управления ABS 1 -S123- (40A)
B	Резервный
C	Резервный
D	Резервный

В подкапотном пространстве

Блок предохранителей №1

Находится около АКБ.

Схема

№	Описание	Ток, А
1	Вакуумный насос усилителя тормозов	15
2	Система управления двигателем	15/20/30
3	Циркуляция охлаждающей жидкости	10/15
	Дополнительный насос охлаждающей жидкости
	Клапан распределительного вала выпускного распредвала
	Электрогидравлический левый кронштейн крепления двигателя
	Интеркулер насос охлаждающей жидкости
	MAP-контролируемый термостат охлаждения двигателя
	Правый электрогидравлический соленоид крепления двигателя
	Регулировка распредвала
	Вихревой электромагнитный клапан
	Клапан распределительного вала впускного распредвала
4	Электронный блок управления двигателем	15
5	Система управления двигателем	10/15
6		15
7		15
8	^2008:Электронный блок управления двигателем	5
9	Электродвигатель вентилятора системы охлаждения	5
10	Электронный блок управления КПП	10

Блок предохранителей №2

Дополнительный блок размещен слева.

Схема

№	Описание
F1	Пусто
F2	(50A) Бензин: Система подачи воздуха навыпуск
F3	(40A) Система активной подвески
F4	(15A) Бензин: Электродвигатель вентилятора системыо хлаждения
F5	Пусто
F6	Пусто
F7	Пусто
1	Пусто
2	Реле компрессора активной подвески
3	Дизель: Реле свечей накаливания
4	Пусто

Силовые плавкие вставки

Находятся на аккумуляторной батарее.

Схема

№	Расшифровка
F1	Пусто
F2	Электродвигатель вентилятора системы охлаждения (40A/60A)
F3	Электродвигатель вентилятора системы охлаждения (40A/60A)
F4	Пусто
F5	Пусто

Материалы по теме

Предохранители Ауди A6 C6 — The Auto Belarus

Предохранители Ауди A6 C6 защищают электрооборудование автомобиля от перепадов напряжений и коротких замыканий. Реле Ауди A6 C6 обеспечивают правильную работу электрооборудования автомобиля в своей цепи. Некоторые части системы защиты электроприборов Ауди A6 C6 были взяты из предыдущей модели. Примером можно представить полностью идентичный блок предохранителей со стороны водителя — аналогичный блоку предохранителей Ауди A6 C5. В модели A6 C6 появляется блок предохранителей с пассажирской стороны и багажном отделении.

Содержимое

Блок предохранителей №1 Ауди A6 C6;
Блок предохранителей №2 Ауди A6 C6;
Блок предохранителей №3 Ауди A6 C6;
Блок реле №4 Ауди A6 C6
Блок реле №5 Ауди A6 C6
Номера предохранителей и реле Ауди A6 C6

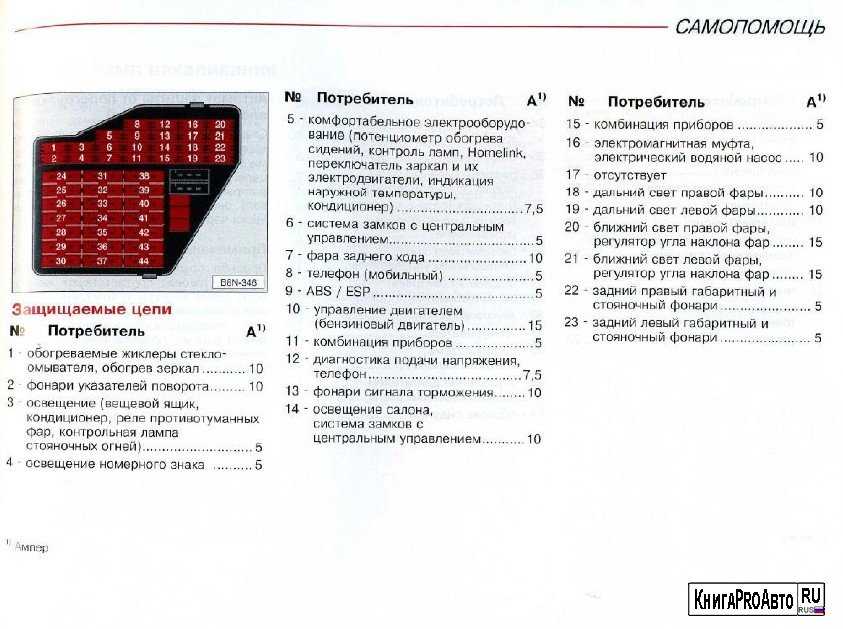

Блок предохранителей №1 Ауди A6 C6 Блок предохранителей №1 Ауди A6 C6

№	Защищаемая цепь	Ток в А
1	Отсутствует
2	Отсутствует
3	Управление двигателя	5А
4	Сенсор уровня масла	5А
5	Кондиционер	5А
6	Электронная система динамической стабилизации (ESP), сенсор сцепления	5А
7	Штекер системы диагностики	5А
8	Блок управления HomeLink	5А
9	Автоматически экранируемое внутреннее зеркало заднего вида	5А
10	Поддержание дистанции (Adaptive cruise control)	5А
11	Автономный отопитель	5А
12	Штекер системы диагностики	10А
13	Модуль переключателей рулевой колонки	10А
14	Выключатель сигнала торможения	5А
15	Комбинация приборов	10А
16	Телефон, телематика, мобильный телефон	10А
17	Электронная система динамической стабилизации (ESP)	10А
18	Электроника левой фары	5А
19	Сенсор дождя	5А
20	Обогреваемые жиклеры стеклоомывателя	5A
21	Антенный усилитель	5А
22	Отсутствует
23	Электромеханический стояночный тормоз	5А
24	Отсутствует
25	Отсутствует
26	Отсутствует
27	Отсутствует
28	Отсутствует
29	Отсутствует
30	Отсутствует
31	Выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя	15А
32	Интеллигентный модуль мощности водителя(освещение пространства для ног и передние фары, звуковой сигнал, электроочиститель, электрическая регулировка рулевой колонки)	30А
33	Интеллигентный модуль мощности водителя(освещение слева)	25А
34	Интеллигентный модуль мощности водителя(освещение справа)	25А
35	Автономный отопитель	20А
36	Устройство чистки фар	30А
37	Электронная система динамической стабилизации	25А
38	Стеклоочиститель	30А
39	Блок управления левой дверью	15А
40	Звуковой сигнал	25А
41	Вентилятор отопителя	40А
42	Блок управления электронным замком зажигания/ электрической регулировкой рулевой колонкой	30А
43	Отсутствует
44	Стеклоподъемники (левая сторона автомобиля)	35А

Блок предохранителей №2 Ауди A6 C6Блок предохранителей №2 (правый)

Блок предохранителей черный

№	Защищаемая цепь	Ток в А
1	Блок управления Advanced key	15A
2	Прикуриватель передний	20A
3	Система контроля давления воздуха в шинах	5А
4	Отсутствует
5	Интеллигентный модуль мощности переднего пассажира(отпирания вещевого ящика)	15А
6	Блок управления правой дверью	15А
7	Сдвигаемая панель крыши	20А
8	Органы управления кондиционером	10А
9	Обогрев передних сидений	30А
10	Коммуникация	5/10А
11	Регулирование дорожного просвета	15А
12	Коммуникация	5А

Блок предохранителей коричневый

№	Защищаемая цепь	Ток в А
1	Топливный насос с электроприводом	20A
2	Отсутствует
3	Отсутствует
4	Отсутствует
5	Регулирование дорожного просвета	5А
6	Кулиса переключения автоматической коробки передач/ выключатель сцепления	5А
7	Помощь при парковке	5А
8	Блок управления Gateway	5А
9	Автоматический регулятор угла наклона фар(вспомогательный свет фар), электроника правой фары	5А
10	Подушка безопасности	5А
11	Обогрев сидений	5А
12	Отсутствует

Блок предохранителей №3 Ауди A6 C6Блок предохранителей №3

Блок предохранителей черный

№	Защищаемая цепь	Ток в А
1	Автономный отопитель	20A
2	Отсутствует
3	Электромеханический стояночный тормоз, левый мотор	30А
4	Электромеханический стояночный тормоз, правый мотор	30А
5	Розетка в багажнике	20А
6	Аккумулятор – система менеджмента энергии	5А
7	Интеллигентный модуль мощности сзади(свет справа)	20А
8	Интеллигентный модуль мощности сзади	5А
9	Интеллигентный модуль мощности сзади(свет слева)	30А
10	Стеклоподъемники (правая сторона автомобиля)	35А
11	Помощь при парковке	5А
12	Задний прикуриватель	20А

Блок предохранителей коричневый

№	Защищаемая цепь	Ток в А
1	Отсутствует
2	Отсутствует
3	Отсутствует
4	Отсутствует
5	Коммуникация	5А
6	ТВ-тюнер	5А
7	Навигация	5А
8	Digital Signal Processing(DSP)/усилитель BOSE	30А
9	Цифровой тюнер	5А
10	Блок управления тягово-сцепным устройством	15А
11	Тягово-сцепное устройство(левый свет)	15А
12	Тягово-сцепное устройство(правый свет)	15А

Блок реле №4 Ауди A6 C6Блок реле №4 Ауди A6 C6

Блок реле №4 устанавливается в автомобилях Ауди A6 C6 в зависимости от комплектации автомобиля. Могут быть установлены реле дополнительного электрического отопителя, электрического оборудования автоматической коробки передач, звукового сигнала или другого оборудования.

Блок реле №5 Ауди A6 C6 Блок реле №5 Ауди A6 C6

№	Цепь потребителя	Амперы
A	Предохранитель блока управления ABS 1 -S123-	40A
B	Отсутствует
C	Отсутствует
D	Отсутствует
1	Реле питания(клемма 15) -J329-	—
2	Реле омывателя фары -J39-	—
3	Отсутствует
4	Реле стартера -J53-	—
5	Реле питания (клемма 75х)-J694-	—
6	Реле стартера 2 -J695-	—
7	Реле сигнала -J4- / Реле электропитания (клемма 75х) -J694- (с 05. 2005)	—
8	Отсутствует
9	Отсутствует

Номенклатурные номера предохранителей и реле Ауди A6 C6

Название	Номенклатурный номер VAG
Предохранитель 19/2х5 10A — красный	N01 713 111
Предохранитель 19/2х5 15A — голубой	N01 713 112
Предохранитель 19/2х5 20A — желтый	N01 713 123
Предохранитель 19/2х5 25A — прозрачный	N01 713 114
Предохранитель 19/2х5 30A — светло-зеленый	N01 713 124
Предохранитель 19/2х5 5A — светло-коричневый	N01 713 116
Предохранитель 19/2х5 3A — фиолетовый	N01 713 117
Предохранитель 19/2х5 7,5A — коричневый	N01 713 118
Предохранитель 19/2х5 1A — черный	N01 713 119
Предохранитель 19/2х5 40A — оранжевый	N01 713 120
Предохранитель 10/2х2. 8 5A — светло-коричневый	N10 261 501
Предохранитель 10/2х2.8 7,5A — коричневый	N10 261 502
Предохранитель 10/2х2.8 10A — красный	N10 261 503
Предохранитель 10/2х2.8 15A — голубой	N10 261 507
Предохранитель 10/2х2.8 20A — желтый	N10 261 508
Предохранитель 29/2х8 30A — светло-зеленый	N10 251 903
Предохранитель 29/2х8 40A — оранжевый	N10 251 901
Предохранитель 29/2х8 50A — красный	N10 251 904
Предохранитель 29/2х8 60A — голубой	N10 251 902
Предохранитель 29/2х8 80A — прозрачный	N10 251 905
Реле электровентилятора	7M0 951 253 A
Реле топливного насоса	4H0 951 253
Реле включения вентилятора	8D0 951 253 A
Реле универсальное(название)	7M0 951 253 C
Реле управления стартером	431 951 253 G
Реле накаливания	1H0 959 142
Реле стеклоочистителя	1L0 906 381
Съемник плоских предохранителей	8D0 941 802

При выборе и замене предохранителей и реле необходимо быть предельно внимательным, так как их расположение может меняться в зависимости от комплектации автомобиля. Информация о расположении предохранителей для данного автомобиля находится на внутренней стороне запирающей блок предохранителей крышке.

Расположение предохранителя прикуривателя? | Audi-Sport.net

карбон

Пожить немного!

21 июня 2011 г.

Я попробовал это как в передней, так и в загрузочной заглушках, и теперь они не работают. Я проверил предохранитель в самом зарядном устройстве для iPhone, и предохранитель все еще исправен. Я также искал перегоревший предохранитель в двух отсеках для предохранителей по обеим сторонам передней панели, но здесь их нет.

На моем A6 Avant 2010 года (и согласно руководству) предохранитель переднего прикуривателя находится в панели за левым концом приборной панели — предохранители расположены на обоих концах приборной панели — и предохранитель для заднего Зажигалка находится за панелью с правой стороны грузового отсека (у меня это та, что с сеткой для удержания шнура). Сомневаюсь, что это сильно изменилось с подтяжкой лица, поэтому надеюсь, что это поможет. На самом деле размышление о розетке на задней панели может быть для розетки в грузовом отсеке, а не для задних пассажиров, которую можно считать «передней». Надеюсь, это поможет

На моем A6 Avant 2010 года (и согласно руководству) предохранитель переднего прикуривателя находится в панели за левым концом приборной панели — предохранители расположены на обоих концах приборной панели — и предохранитель заднего прикуривателя находится за панелью с правой стороны грузового отсека (у меня это та, что с сеткой для удерживания струны). Сомневаюсь, что это сильно изменилось с подтяжкой лица, поэтому надеюсь, что это поможет. На самом деле размышление о розетке на задней панели может быть для розетки в грузовом отсеке, а не для задних пассажиров, которую можно считать «передней». Надеюсь, это поможет

Спасибо, я проверю это, и да, у меня есть небольшая сеть на стороне водителя в области загрузки. Там сзади блок предохранителей?
Я проверил 2 блока предохранителей, расположенных на передней панели со стороны пассажира и со стороны водителя, и не увидел, что предохранитель сгорел или увидел предохранитель, указанный на задней стороне крышки с надписью «Прикуриватели», если только он не находится под чем-то еще?

да там сзади предохранители. Согласно моему руководству, предохранитель прикуривателя находится в Black Carrier, он № 12 и имеет номинал 20 А, но, как я уже говорил ранее, он может быть для розетки в грузовом отсеке. Только что снова посмотрел в справочник и теперь озадачен, так как есть предохранитель для прикуривателя (опять же 20А) для автомобилей с левым рулем, но не для автомобилей с правым рулем. Наверняка в мануале опечатка. Предложите вам посмотреть все предохранители на 20 А на обоих концах приборной панели, проверив их мультиметром, если он у вас есть, поскольку это может быть не очевидным «ударом». Если следовать логике, он должен быть в черном держателе с левой стороны подставки. Не верится, что у Audi два таких совершенно разных станка в зависимости от того, с какой стороны автомобиля находится руль.

да там сзади стоят предохранители. Согласно моему руководству, предохранитель прикуривателя находится в Black Carrier, он № 12 и имеет номинал 20 А, но, как я уже говорил ранее, он может быть для розетки в грузовом отсеке. Только что снова посмотрел в справочник и теперь озадачен, так как есть предохранитель для прикуривателя (опять же 20А) для автомобилей с левым рулем, но не для автомобилей с правым рулем. Наверняка в мануале опечатка. Предложите вам посмотреть все предохранители на 20 А на обоих концах приборной панели, проверив их мультиметром, если он у вас есть, поскольку это может быть не очевидным «ударом». Если следовать логике, он должен быть в черном держателе с левой стороны подставки. Не верится, что у Audi два таких совершенно разных станка в зависимости от того, с какой стороны автомобиля находится руль.

Спасибо за поиск, я также проверю сегодня вечером свое руководство и все предохранители слева и справа от приборной панели Inc, которые спрятаны в багажнике. Надеюсь, я смогу разобрать их все до завтрашнего утра, так как я отправляюсь в Нюрбург, и мне вроде как нужно, чтобы они работали!

«Точно так же, как ваш автомобиль работает более плавно и требует меньше энергии, чтобы двигаться быстрее и дальше, когда колеса идеально выровнены, вы работаете лучше, когда ваши мысли, чувства, эмоции, цели, и ценности находятся в равновесии» — Брайан Трейси (генеральный директор Brian Tracy International)

С 1994 года Audi продолжает выпускать удивительные и стильные модели, которые могут дать вам королевские ощущения от вождения замечательного автомобиля. Последнюю новинку от Audi предлагает «А-шестерка». В нем есть заменила очень успешные модели 100 и сразу же последовала по их стопам. предшественник, завоевав прочные позиции на рынке и став одним из ведущих игроков в его класс.

Об этом свидетельствуют не только хорошие продажи, но и многочисленные награды, завоеванные в престижных соревнованиях, включая триумф в плебисците «Всемирный автомобиль года 2005». В настоящее время На рынке доступно четвертое поколение модели.

Всего в этом необычном автомобиле установлено три блока предохранителей. Первый находится у водителя. сбоку на приборной панели. Чтобы открыть это, все, что вам нужно сделать, это открыть дверь и снять боковую часть. тире, нажав его. Он состоит из множества функций, таких как гидроусилитель руля, сцепка для прицепа, климат система управления и многое другое.

Второй находится на приборной панели со стороны пассажира. Вы можете просто открыть дверь и снимите крышку боковой панели, чтобы разблокировать ее. CD-чейнджер, дисплей, вентилятор, выключатель света, Комбинация приборов и многие другие функции могут управляться отсюда.

Третий из блоков предохранителей Audi A6 C6 расположен с правой стороны багажного отсека. купе. Он приобретает такие функции, как заднее наружное освещение, обогрев сидений справа и слева. натяжитель ремня безопасности, обнаружение утечки бака, задние фонари, стояночный обогреватель, пневматическая подвеска и многое другое. более.

Это один из самых важных параметров, когда речь идет об автомобиле с комбинированным кузовом. Существует множество вариантов дизайна интерьера и множество решений, позволяющих совершить путешествие по этому комбинация среднего класса более привлекательна.

В списке стандартного оборудования новой Audi A6 C6 мы можем найти не менее богатую комплектацию систем обеспечения безопасности, включая системы освещения, системы поддержки водителя и системы пассивной безопасности, передние светодиодные фары. Светодиодные лампы HD Matrix с дальним светом высокого разрешения фары также доступны за дополнительную плату.

Стандартно все двигатели, устанавливаемые на новый Audi A6 C6, оснащены системой мягкого гибрида. система с 48-вольтовой электроустановкой, что в основном приводит к несколько меньшему расходу топлива расход в реальных дорожных условиях. На начальном этапе продажи предложение включает только три- литровый двигатель TDI мощностью 286 л.с. (версия 50 TDI), у которого крутящий момент на все колеса (Quattro системы) передается через коробку передач Tiptronic.

Внутри командного центра находится сенсорный экран системы сенсорного реагирования MMI. Как Нижний экран, также расположенный на консоли центрального тоннеля, немного обращен к водителю. При обновлении до базовой версии есть линии комплектации Sport и спортивные линии S. упаковка. Каждый из них имеет свою индивидуальную цветовую концепцию. Пакет внешнего оформления в стиле S также могут быть добавлены ко всем линиям оборудования.

№	Электрооборудование	ампер
Предохранитель (черный)	—	—
1	Цифровая обработка сигналов (DSP) / усилитель BOSE	30
9 Усилитель 2
3	Электромеханическая парковка тормоз, левый	30
4	Электромеханический стояночный тормоз, правый	30
5
6	Управление питанием от батареи	5
7	Интеллектуальный блок питания, задний (правый фонарь)	20	0367	Интеллектуальный модуль питания (удобство)	5
9	Блок питания Smart, задний (левый фонарь)	30
10	Электрические стеклоподъемники (правая сторона автомобиля)	35 6
Автомобили с левосторонним управлением: помощь при парковке; Автомобили с правым рулем: прикуриватель спереди	5;20
12	прикуриватель сзади	20
	6 —
1	Камера заднего вида	5
2	Задняя дверь с электроприводом (Avant)	30
3
3	0367	30
4	Задняя дверь с электроприводом (Avant)	20
5	Связь, усилитель антенны	7	7 72
6	ТВ-тюнер	5
7	MMI	5
8	Дополнительный нагрев	20
9	3
10	Блок управления тягово-сцепным устройством	15
11	Тягово-сцепное устройство (левые фары)	15
12	К крылу (правые фары) 6 15

№

Электрооборудование

Амперы

Свободно 9033 0372

Свободен

—

Система управления двигателем

Датчик уровня масла 7

0365

Кондиционер, система контроля давления в шинах

Электронная программа стабилизации (ESP), датчик сцепления

Диагностический разъем

Блок управления HomeLink®

Внутреннее зеркало с автоматическим затемнением

7 Адаптивный круиз-контроль

Дополнительный нагрев

Диагностический разъем

Модуль переключателей на рулевой колонке

6100365 3 6 90 366 Телефон/мобильный телефон Датчик дождя 30367 27

14	Свободен	—
15	Комбинация приборов, блок управления шлюзом	10
5
17	Электронная программа стабилизации ( ESP)	10
18	Электроника фары (левая)	5
19
20	Форсунки омывателя с обогревом	5
21	Регулировка сиденья (со стороны водителя)

6 0366 22

Экран дисплея MMI	5
23	Электро -механический стояночный тормоз	5
24		—
25			2
26	Свободно	—
27	Свободно	—
28

Свободно 367 36 49360367

29	Свободно	—
30	Свободно	—
31	Выключатель фонарей заднего хода, коробка передач multitronic, компонент двигателя	15
32	Модуль выходной мощности Smart, привод	30
33	Модуль питания Smart, водитель (левый фонарь)	25
34 7	Модуль питания Smart, водитель) 29036 (правый индикатор)
35	Дополнительный нагрев	20
36	Омыватели фар	30
37		Электронная система стабилизации 27 9037 25 9037 25	38	Стеклоочиститель	30
39	Блок управления дверью (левая)	15
40	Звуковой сигнал 2 67
41	Вентилятор	40
42	Блок управления электронным замком зажигания/электрорегулировкой рулевой колонки	30
43	Стеклоочиститель заднего стекла (Avant)	15
Электрические стеклоподъемники (левая сторона автомобиля)	35

Правая сторона панели приборов

3 Нет

6 Интеллектуальный силовой модуль, сторона пассажира (разблокировка перчаточного ящика) 9036 6 10 3 103666 77


Электрооборудование	Ампер
Держатель предохранителя (черный)	—	—
1	Блок управления расширенным ключом	15
2	Прикуриватель 6,	0366 20
3	Система контроля давления в шинах	5
4	Свободен
15
6	Блок управления дверью (правой)	15
7	Люк в крыше	20
8 06 Консоль управления 6
9	Обогрев переднего сиденья	30
10	MMI, усилитель антенны	10
Регулировка сиденья (со стороны пассажира)	10
12	Приводы мультимедиа, передние (MMI)	5
Блок предохранителей (коричневый)	—	—
1		Электрический топливный насос	7 2
2	адаптивная пневматическая подвеска	15
3	Audi Lane Assist	10
4	Vant 0367
5	Адаптивная пневматическая подвеска	5
6	Селектор (автоматическая коробка передач) / переключатель сцепления	5
7	Парковочный ассистент	5
8 Блок управления шлюзом 3	5
9	Динамический корректор фар (автоматическое включение фар), электроника фар (правая сторона)	5
10	7	Подушка безопасности 367
11	Обогрев сиденья, задняя часть	5
12	Предварительная установка телефона	5

Вся информация и схемы Audi A6 C6, представленные на этом сайте, предназначены только для общей информации. Фактические схемы и схемы Audi A6 C6 (2004-2011) (схемы и схемы блока предохранителей, схемы расположения, электрические схемы и т. д.) могут отличаться в зависимости от версии модели.

Комментарии (12):

~ Роби 06.12.2018
Очень полезная информация, вы сэкономили мне кучу времени! Кстати, не знаете, может быть, где мне найти схему подключения моей Audi A6 2006 года?

~Сонни 16-08-2018
Спасибо, это очень полезно, но не знаете ли вы, какой предохранитель связан со спутниковой навигационной системой, пожалуйста?

~ Роб II 17-09-2019
Не говоря уже о том, чтобы показать расположение предохранителей под капотом рядом с табличкой VIN. Что мне нужно знать, так это какие предохранители находятся под капотом, рядом с кожухом лобового стекла.

~Кливенс 16-05-2020
Нужен блок предохранителей в грузовике для моей Audi A6 Quattro 2. 3 06

~ Д Гейтс 21-06-2020
Предохранители на все. А где предохранитель омывателя лобового стекла? Он нигде не указан. У него нет предохранителя? Он связан с системой стеклоочистителей? Или с омывателями фар?

~Адам 07.05.2020
Где находится предохранитель стоп сигнала на Audi 2008 A6 c6?? Если бы кто-нибудь мог помочь, был бы признателен

~ Сказал 09.06.2020
Привет, кто-нибудь знает, где находится предохранитель подсветки заднего номерного знака? Для ауди а6 с6 2005

~ Хирек 15-11-2020
Кто знает где находится предохранитель передних фар? Спасибо

~Марио 01.07.2021
Ищу схему подключения усилителя для а6 с6 не бозе. Спасибо

~Кей 29-05-2021
Мне нужно знать, где находится предохранитель системы парковки Acoustic для моей A6, 2005 г.
