Предохранители Mitsubishi Lancer 9 и реле со схемами блоков и описанием
МитсубисиКомментарии: 11Mitsubishi Lancer 9 го поколения производился в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. Наибольшую популярность получил седаны с бензиновыми двигателями объёмом 1,3 1,6 и 2,0 л и дизельные универсалы объёмом 1,8 л. В Японии известен под названием Lancer Cedia. В данной публикации мы покажем описание предохранителей и реле Митсубиси Лансер 9 со схемами блоков и фото-примерами исполнения. Отметим предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличаться от представленного и зависит от года выпуска, уровня оснащения и региона поставки. Например Лансер Цедия отличается ещё и внешним дизайном, хотя схемы во многом совпадают.
Содержание
- 1 Блок в салоне
- 2 Блоки под капотом
- 2.1 Основной блок
- 2.2 Блок с реле
- 2.3 Главный предохранитель
- 3 Дополнительная информация
Блок в салоне
Он расположен за перчаточным ящиком в нижней части панели приборов.
Фото – пример
Схема
Описание предохранителей
1 | 10A Система зажигания |
2 | 7,5А Комбинация (панель) приборов |
3 | 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач |
4 | 7,5А Система поддержания скорости |
5 | 7,5A Система кондиционирования |
6 | 7.5A Пульт управления наружными зеркалами |
7 | 20A Очистители и омыватели, Электронный блок управления освещением |
8 | 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса |
9 | 15A Прикуриватель |
10 | Резерв |
11 | 7,5A Электропривод зеркал |
12 | 7,5A АБС |
13 | 10A Аудиосистема, Радио |
14 | 15A Очиститель /омыватель заднего стекла |
15 | 15A Диагностический разъем |
16 | 10A Задний противотуманный фонарь |
17 | Резерв |
18 | 10A Лампы освещения салона |
19 | 30A Электродвигатель вентилятора отопителя |
20 | 30A Обогреватель заднего стекла |
21 | 20A Электродвигатель привода люка |
22 | 10A Подогреватель сидений |
23 | 10A Насос охлаждения промежуточного охладителя турбо компрессора |
24 | Резерв |
За прикуриватель отвечает предохранитель номер 9 на 15А.
Расшифровка реле
- Реле топливного насоса (1)
- Реле подогрева передних сидений
- Реле топливного насоса (2)
- Реле розетки для подключения дополнительного оборудования
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
Блоки под капотом
Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле
Фото пример
Зеленый отдел – электронный блок управления освещение.
Основной блок
Схема
Назначение предохранителей
1 | 60A Блок предохранителей/ реле приборной панели 80А Батарея |
2 | 50A Электродвигатель вентилятора системы охлаждения |
3 | 60A Система ABS |
4 | 40A Цепи замка зажигания |
5 | 30A Электропривод стеклоподъемников |
6 | 15A Противотуманные фары |
7 | 15A/20A Подогреватель сидений |
8 | 10A Звуковой сигнал |
9 | 20A Система управления двигателем |
10 | 10A Электромагнитная муфта компрессора кондиционера |
11 | 15A Стоп-сигналы |
12 | 15A Обогреватель лобового стекла |
13 | 7,5А Генератор |
14 | 10A Аварийная сигнализация |
15 | 20A Электронный блок управления КПП |
16 | 10A Дальний свет правой фары |
17 | 10A Дальний свет левой фары |
18 | 10A Ближний свет правой фары |
19 | 10A Ближний свет левой фары |
20 | 7,5A Задний фонарь (правый) |
21 | 7,5A Задний фонарь (левый) |
22 | 10A Лампы освещения салона |
23 | 10A Аудиосистема |
24 | 15A Топливный насос |
25 | 15A Разъем питания дополнительного оборудования |
Обозначение реле
- Резерв
- Реле обогревателя лобового стекла
- Реле разъема питания дополнительного оборудования
- Реле звукового сигнала
- Реле противотуманных фар
- Реле электродвигателя вентилятора системы охлаждения
Блок с реле
Схема
Описание
- Реле электромагнитной муфты компрессора кондиционера
- Реле системы управления двигателем
- Реле электронного блока управления КПП
- Реле зажигания
- Реле блока управления дроссельной заслонкой
- Резерв
- Резерв
Главный предохранитель
Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.
Дополнительная информация
В данном видео Вы можете узнать “народный” способ как сбросить ошибки на лансер 9 за 5 секунд не снимая клемму с аккумулятора.
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
Остались вопросы? Пишите их в комментарии.
Предохранители (расположение блоков, номинальные токи)
В Mitsubishi Lancer IX, как и в любом другом автомобиле, предохранители используются для защиты электрооборудования от повреждения в следствии короткого замыкания или перегрузки. Поэтому каждая электрическая цепь автомобиля должна защищаться отдельным предохранителем. Отсутствие предохранителей или установка предохранителей другим номиналом может привести к серьезным последствиям — от выхода из строя электросистемы до пожара.
Под термином предохранитель чаще всего подразумевается наиболее часто используемый и в то же время самый дешевый плавкий предохранитель, в котором происходит разрушение токопроводящего элемента в следствии превышения номинального значения тока, многие этот процесс называют «перегоранием» или «сгоранием». Подробнее о плавких предохранителях можно ознакомиться на wikipedia.org.
Если недавно установленный новый предохранитель снова перегорит через некоторое время, то лучше всего обратиться к мастеру для определения причины неисправности и ее устранения. Никогда не устанавливайте вместо перегоревшего предохранителя предохранитель, имеющий больший номинальный ток, а также какие-либо заменители (проволоку, фольгу и т.п.). Это может привести к перегреву электропроводки или к возгоранию.

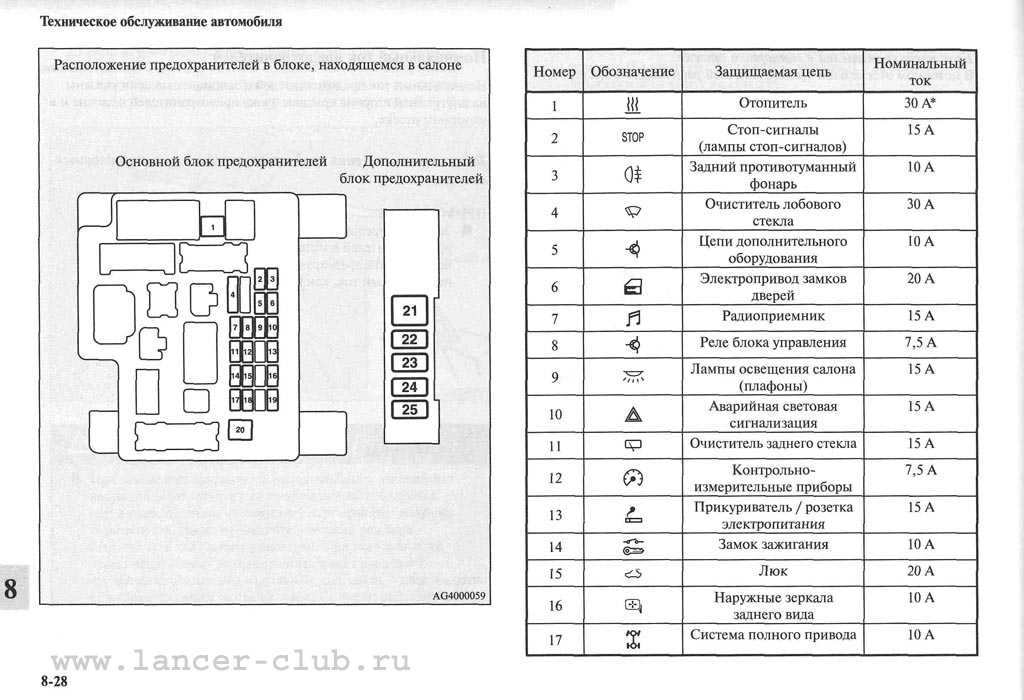

Расположение блока плавких предохранителей
В Mitsubishi Lancer IX блоки предохранителей находятся в моторном отсеке (под капотом) и в салоне (в районе левой ноги водителя).
Внутрисалонный блок плавких предохранителей расположен внутри вещевого отделения, расположенного перед сиденьем водителя.
Подкапотный блок предохранителей расположен в моторном отсеке в районе левого переднего колеса.
Номинальные токи плавких предохранителей
Номинальные токи плавких предохранителей и наименования защищаемых ими электрических цепей указаны на внутренней стороне крышки вещевого отделения или на крышке подкапотного блока предохранителей (расположенного в моторном отсеке). Запасные плавкие предохранители находятся в крышке вещевого отделения, где размещен салонный блок предохранителей.
Внутрисалонный блок предохранителей
В зависимости от комплектации, некоторые предохранители могут отсутствовать в салонном блоке.
# | Обозначение | Электросистема автомобиля | Номинальный ток |
---|---|---|---|
1 | Катушка зажигания | 10 А | |
2 | Контрольно-измерительные приборы | 7.5 А | |
3 | Лампа фонаря заднего хода | 7.5 А | |
4 | Круиз-контроль | 7.5 А | |
5 | Реле | 7.5 А | |
6 | Электрообогрев наружных зеркал заднего вида | 7.5 А | |
7 | Стеклоочистители ветрового стекла | 20 А | |
8 | Блок управления двигателем | 7.5 А | |
9 | Прикуриватель | 15 А | |
10 | — | — | |
11 | Электропривод наружных зеркал заднего вида | 7. 5 А | |
12 | Блок управления двигателем | 7.5 А | |
13 | Автомагнитола | 10 А | |
14 | Стеклоочиститель заднего стекла | 15 А | |
15 | Система централизованной блокировки замков дверей | 15 А | |
16 | Задний противотуманный фонарь | 10 А | |
17 | — | — | |
18 | Плафон освещения салона | 10 А | |
19 | Отопитель | 30 А | |
20 | Электрообогреватель заднего стекла | 30 А | |
21 | Электропривод верхнего люка | 20 А | |
22 | Электрообогрев сидений | 10 А | |
23 | Промежуточный охладитель испарительного типа | 10 А | |
24 | — | — | |
25 | Запасной предохранитель | 20 А | |
26 | — | — | |
27 | Запасной предохранитель | 30 А |
Подкапотный блок предохранителей
В зависимости от комплектации, некоторые предохранители могут отсутствовать в подкапотном блоке.
# | Обозначение | Электросистема автомобиля | Номинальный ток |
---|---|---|---|
1 | Аккумуляторная батарея | 60 А | |
2 | Электродвигатель вентилятора системы охлаждения двигателя | 50 А | |
3 | Антиблокировочная тормозная система (ABS) | 60 А | |
4 | Замок зажигания | 40 А | |
5 | Электрические стеклоподъемники | 30 А | |
6 | Передние противотуманные фары | 15 А | |
7 | Звуковой сигнал | 10 А | |
8 | Блок управления двигателем | 20 А | |
9 | Компрессор кондиционера воздуха | 10 А | |
10 | Стоп-сигналы | 15 А | |
11 | Дополнительная электрическая розетка | 15 А | |
12 | Генератор | 7. 5 А | |
13 | Фонари аварийной световой сигнализации, | 10 А | |
14 | Автоматическая коробка передач (АКП) | 20 А | |
15 | Топливный насос | 15 А | |
16 | Дальний свет правой фары | 10 А | |
17 | Дальний свет левой фары | 10 А | |
18 | Ближний свет правой фары | 10 А | |
19 | Ближний свет левой фары | 10 А | |
20 | Правые габаритные фонари | 7.5 А | |
21 | Левые габаритные фонари | 7.5 А | |
22 | Плафон освещения салона | 10 А | |
23 | Автомагнитола | 10 А | |
24 | Усилитель аудиосистемы | 20 А | |
25 | Электрообогрев сидений | 20 А |
Прикуриватель не работает на EVO 8, ПОМОГИТЕ!
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
Привет,
Мне нужно использовать навигатор в эти выходные, и я пытался подключить его к прикуривателю, но вся розетка потеряна.
Можно просто вытащить.
Все, что к нему подключается, это коричневый провод, это правильно?
Где находится предохранитель, если он далеко?
И как снять консоль рычага переключения передач, чтобы посмотреть на нее и попытаться закрепить снизу?
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
1 — 19 из 19 Сообщений
Там должно быть 2 провода, живой и земляной. Возможно, вам придется вытащить радио, чтобы найти другой провод, и если дырка будет продолжать выходить, вам нужно будет получить еще один, как мой делал то же самое, поэтому я объявил о розыске за несколько фунтов, и его отсортировали
Ответить
Сохранить
Нравится
Ура, приятель. У кого-нибудь есть запасной, а также подскажите, где находится предохранитель, чтобы его проверить? Спасибо.
Ответить
Сохранить
Как
кто поможет?
Ответить
Сохранить
Как и
Привет,
Предохранитель расположен за выпадающим ящиком для вещей, рядом с вашим правым коленом, когда вы сидите на сиденье водителя.
Чтобы снять центральную консоль, я полагаю, что есть несколько винтов, расположенных в отсеке для хранения подлокотника, и снимите ручку переключения передач и поднимите консоль вверх, возможно, также зацепив / защелкнув.
Ответить
Сохранить
Вроде
Забыл сказать при снятии центральной консоли там могут быть винты под пепельницей!
Ответить
Сохранить
Нравится
dsandy сказал:
Здравствуйте,
Предохранитель находится за выпадающим ящиком для вещей, рядом с вашим правым коленом, когда вы сидите на сиденье водителя.
Чтобы снять центральную консоль, я полагаю, что есть несколько винтов, расположенных в отсеке для хранения подлокотника, и снимите ручку переключения передач и поднимите консоль вверх, возможно, также зацепив / защелкнув.
Нажмите, чтобы развернуть…
Ура, приятель, предохранитель большой зеленый на 30 ампер?
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
scoobboy сказал:
Ура, приятель, предохранитель большой зеленый на 30 ампер?
Нажмите, чтобы развернуть…
Рейтинг не помню, но точно один из самых маленьких.
Ответить
Сохранить
Как
Думаю, предохранитель 9 (15А) может быть неправильным!
Ответить
Сохранить
Нравится
dsandy сказал:
Думаю, предохранитель 9 (15А) неисправен!
Нажмите, чтобы развернуть. ..
+1 под рулевым колесом m8
вынимаем центральную консоль, там винты в подлокотнике, затем он просто снимается, затем вы увидите еще 2 винта возле передней части другой консоли прямо перед рычагом переключения передач, открутите шестерню ручку, отвинтите винт в пепельнице рядом с подставкой для ног на стороне водителя, прямо в задней части этой консоли, с обеих сторон есть нажимные зажимы, затем слегка приподнимите и потяните назад к рычагу переключения передач, соблюдая осторожность, так как провод для прикуривателя нужно отключить
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Схемы прилагаются. Предохранитель у колена водителя. Снимите центральную консоль в порядке номеров на схеме. Вам нужно только перейти к шагу 5.
Джон.
8 Прикуриватель.JPG
30,7 КБ Просмотров: 3 121
8 демонтаж центральной консоли. JPG
40,7 КБ Просмотров: 3 759
Ответить
Сохранить
Нравится
Реакции: 1
Шахты уже три месяца ломаются
Ответить
Сохранить
Нравится
jhfozzy сказал:
Схемы прилагаются. Предохранитель у колена водителя. Снимите центральную консоль в порядке номеров на схеме. Вам нужно только перейти к шагу 5.
Джон.
Нажмите, чтобы развернуть…
Ура
Ответить
Сохранить
Вроде
Восстанавливаю старую тему, но скоро воспользуюсь этим, чтобы попытаться починить розетку для прикуривателя. Некоторое время назад я использовал насос для накачки шин с электроприводом, который дал сбой, поэтому мне нужно посмотреть, что сгорело
Ответить
Сохранить
Нравится
Достаньте зажигалку и смотрите это видео.
Ответить
Сохранить
Нравится
Реакции: 1
В этом есть смысл. Я не автомобильный электрик, но я предполагаю, что удаление отказоустойчивости — не лучшая идея, у меня было бы больше искушения заменить его. Я найду артикул детали, если она похожа на эту. Было бы круто, если бы это было так просто. У меня есть несколько товарищей по работе, которые умеют паять (правильно и умело), если что-то еще нужно сделать. Большое спасибо.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
слабак сказал:
В этом есть смысл. Я не автомобильный электрик, но я предполагаю, что удаление отказоустойчивости — не лучшая идея, у меня было бы больше искушения заменить его. Я найду артикул детали, если она похожа на эту. Было бы круто, если бы это было так просто. У меня есть несколько товарищей по работе, которые умеют паять (правильно и умело), если что-то еще нужно сделать. Большое спасибо.
Нажмите, чтобы развернуть…
Это действительно так просто :smthumbup
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
фиблбоб сказал:
В этом есть смысл. Я не автомобильный электрик, но я предполагаю, что удаление отказоустойчивости — не лучшая идея, у меня было бы больше искушения заменить его. Я найду артикул детали, если она похожа на эту. Было бы круто, если бы это было так просто. У меня есть несколько товарищей по работе, которые умеют паять (правильно и умело), если что-то еще нужно сделать. Большое спасибо.
Нажмите, чтобы развернуть…
Если ваш термопредохранитель перегорел, вы можете получить новые термопредохранители, например, в компонентах Maplin или RS. Это только для предотвращения проблемы в случае залипания прикуривателя и перегрева. Откройте контакты и обожмите (не припаивайте) новый обратно. Если вы никогда не собираетесь использовать его в качестве прикуривателя, установите самую низкую температуру, которая у них есть, около 100 градусов по Цельсию.
http://www.maplin.co.uk/search?text…ategory:Предохранители&sort=&page=1&productsPerPage=12
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Реакции: 1
Отлично. Я предположил, что это было сделано для защиты от такой обезьяны, как я, которая подключала какое-то мощное силовое устройство и останавливала электрический огонь дальше по линии, но это имеет смысл, особенно учитывая, где оно находится.
Ответить
Сохранить
Нравится
1 — 19 из 19 Сообщений
- Это старая тема, вы можете не получить ответа и могли возродить старую ветку. Пожалуйста, рассмотрите возможность создания новой темы.
Верх
Предохранитель прикуривателя | Lancer Регистрационный форум
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
Кто-нибудь знает, где находится предохранитель для вышеперечисленного, так как он не работает для спутниковой навигации, это правильная головная боль в тылу
Ура
Ответить
Сохранить
Нравится
1 — 13 из 13 Сообщений
мне сразу пришло в голову, что это один из 10А в коробочке у педали акселератора
Ответить
Сохранить
Вроде
ура Марвин, я еще не смотрел туда, только предохранители моторного отсека, я знал, что в салоне есть еще какие-то предохранители.
Я забыл, что это для эво 7
Ответить
Сохранить
Нравится
Я уверен, что они одинаковые — прикуриватель, по-моему, такой же, как и внутреннее освещение
Ответить
Сохранить
Нравится
Марвин сказал:
Я уверен, что они одинаковые — по моему мнению, прикуриватель такой же, как и внутреннее освещение
Нажмите, чтобы развернуть. ..
Надеюсь, что нет, потому что моя *** зажигалка не работала целую вечность, но все внутреннее освещение работает нормально… Сегодня вечером проверю.
Ответить
Сохранить
Например,
, что больше похоже на то, что один из контров на задней панели не подключен, чем
Ответить
Сохранить
Например,
Круто, я только что получил все провода для подключения телика и ps2, но пока я буду использовать прикуриватель ***, пока не смогу его правильно установить. Я действительно искал этот пост, так как собирался задать тот же вопрос.
Ответить
Сохранить
Нравится
Andy,
Проверить предохранитель 9, третий слева в среднем ряду блока предохранителей. Доступ осуществляется путем вытягивания навесного ящика в нижней части приборной панели.
Майк
Ответить
Сохранить
Нравится
Ура, приятель, теперь я ищу время, чтобы сделать это, когда светло
Ответить
Сохранить
Как и
Просто добавим, что на 8 у зажигалки *** есть свой предохранитель.
