Предохранители Ниссан Тиида и реле: схемы блоков с описанием
Предохранители Nissan Tiida идентичны независимо от сборки — японской или мексиканской (праворульной и леворульной).
Всего у модели каждого из поколений по 3 основных блока вставок и реле и один дополнительный монтажник. Начинка отсеков под капотом не меняется с годами, а в салоне идет в двух вариантах исполнения.
Содержание
- 1 Блок предохранителей салона
- 2 Блок под капотом
- 2.1 Монтажный блок
- 2.2 Дополнительный блок
- 2.3 Блок реле
- 2.4 Предохранители на клемме АКБ
- 3 Распиновка предохранителей Ниссан Тиида
- 4 Схема предохранителей
- 4.1 Схема первого варианта блока
- 4.2 Предохранитель прикуривателя: где находится
- 4.3 Вентилятор охлаждения
- 4.4 Предохранитель и реле печки
- 4.5 Реле и предохранитель кондиционера
- 4.6 Бензонасос
- 4.7 Предохранитель габаритов: где находится
- 4.
8 Ближний свет - 4.9 Стоп сигнал
- 4.10 Звуковой сигнал
- 4.11 Задний ход
- 4.12 Противотуманные фары
- 4.13 Омыватель лобового стекла
- 4.14 Отопитель
- 4.15 Магнитола
- 4.16 Стеклоподъемник
- 4.17 Реле стартера
- 4.18 Где находится реле стеклоочистителя
- 4.19 Реле зажигания
- 4.20 Дворники
- 4.21 Поворотники
- 5 Причины выхода из строя предохранителей
- 6 Признаки неисправности предохранителей
- 7 Замена предохранителей
- 8 Рекомендации по техническому обслуживанию предохранителей

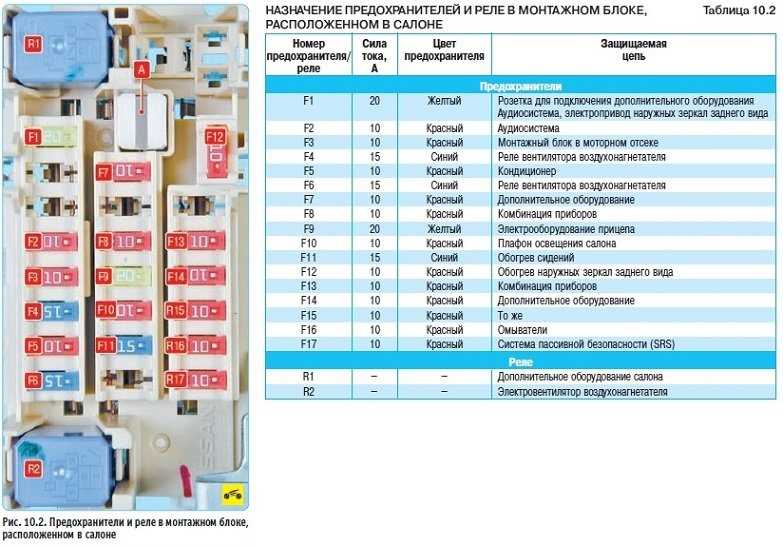

8 Ближний светБлок предохранителей салона
Впервые Tiida С11 (Ниссан Латио) с правым рулем увидел свет в 2004 г, а леворульный вариант начал поставляться в Россию с конца 2006-го. Расположение баранки повлияло на местонахождение основного блока предохранителей внутри: у праворулек его поместили слева от водителя, а у леворулек — справа. В обоих случаях его крышку хорошо видно именно со стороны водителя.
В 2010-ом первое поколение Ц11 пережило рестайлинг, который российский рынок увидел уже в 2011 г. Изменения по блокам пришли лишь с новым поколением, выпущенном на японский рынок в 2012-ом и 2013-ом на западные рынки. Именно тогда появился второй вариант блока в салоне.
При таком же общем числе элементов из второго варианта убрали реле, добавили предохранители, отвечающие за электронные системы управления, приборную панель. Число элементов, защищающих прикуриватель выросло до двух.
Блок под капотом
В моторном отсеке Tiida обоих поколений расположились два блока. Их основное предназначение связано с защитой электронных элементов управления мотором, а также работой фар всех типов, коробки передач и АБС.
Монтажный блок
Первая область подкапотного пространства предназначена для элементов, отвечающих за работу большинства фар (в частности, блок-фар), АКПП и т. д. Всего здесь 24 элемента и 4 реле.
Во втором блоке стоят предохранители, защищающие обогреватели стекол, инжектор, бензонасос и компрессор кондиционера. Также находятся 9 реле.
Дополнительный блок
Этот монтажник тоже находится в подкапотном пространстве, но не так близко к мотору. Тут расположились элементы, ответственные за звуковой сигнал, дроссель и генератор.
Блок реле
Предохранители на клемме АКБ
Расположены высокомощные элементы от 60 до 120 Ампер. Такие предохранители установлены для защиты устройств, потребляющих много энергии — генаратора, иммобилайзера, ламп фар, электрооборудования кузова, электроусилителя руля.
Распиновка предохранителей Ниссан Тиида
Для основного блока выглядит так.
| Предохранитель/реле | Цвет (Красный – К, Синий – С) |
| 1 | Красный |
| 2 | К |
| 3 | К |
| 4 | С |
| 5 | К |
| 6 | К |
| 7 | К |
| 8 | К |
| 9 | К |
| 10 | — |
| 11 | К |
| 12 | К |
| 13 | К |
| 14 | К |
| 15 | С |
| 16 | К |
| 17 | С |
| 18 | — |
| 19 | С |
| 20 | — |
| R1 | С |
| R2 | С |
| R3 | Коричневый |
| R4 | Зеленый |
| R5 | Синий |
Схема предохранителей
Расположение мало менялось между выпуском первого поколения в 2005 (для японского рынка), 2007 (для отечественного) годами и сегодняшним днем.
Основные различия касаются двух вариантов в салоне авто.

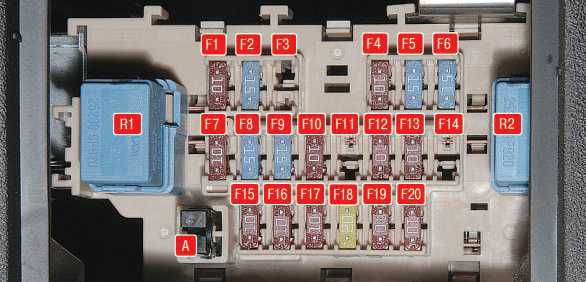

Схема первого варианта блока
| Предохранитель | Мощность, А | Что защищает |
| 1 | 10 | Систему пассивной безопасности |
| 2 | 10 | Дополнительное оборудование в салоне |
| 3 | 10 | Комбинацию приборов |
| 4 | 15 | Насос омывателя стекол |
| 5 | 10 | Обогрев наружных зеркал |
| 6 | 10 | Электропривод зеркал, аудиосистему |
| 7 | 10 | Стоп-сигнал |
| 8 | 10 | Освещение внутри салона |
| 9 | 10 | ЭБУ кузова |
| 10 | — | Резервный |
| 11 | 10 | Лампу габаритов правой задней фары |
| 12 | 10 | Лампу габаритов левой задней фары |
| 13 | 10 | Комбинацию приборов |
| 14 | 10 | Дополнительное оборудование в салоне |
| 15 | 15 | Электродвигатель вентилятора охлаждения двигателя |
| 16 | 10 | Систему отопления, кондиционирования и вентиляции |
| 17 | 15 | Электродвигатель вентилятора охлаждения двигателя |
| 18 | — | Резервный |
| 19 | 15 | Прикуриватель и розетку подключения дополнительного оборудования |
| 20 | — | Резервный |
Также на расшифровке схемы можно найти 5 реле:
- R1 — электровентилятора отопителя;
- R2 — дополнительного оборудования;
- R3 — резерва;
- R4 — обогрева наружных зеркал;
- R5 — иммобилизатора.

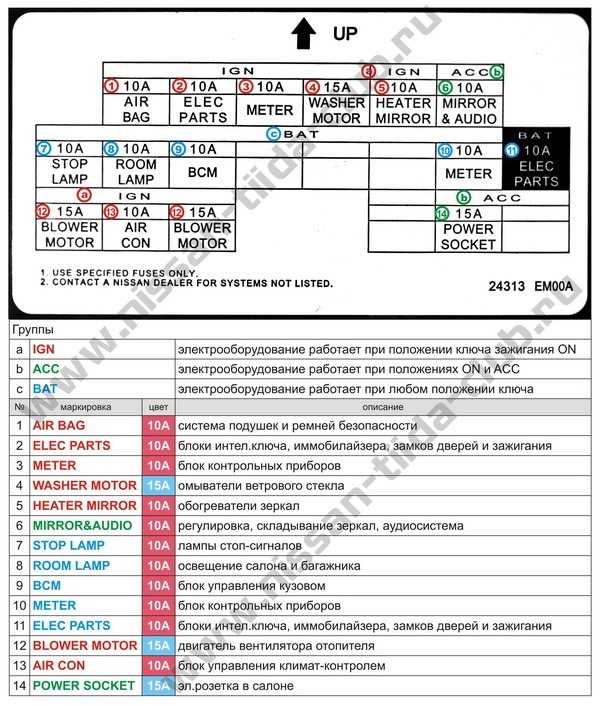

Второй вариант блока в салоне, появившийся после 2008 года, имеет иную схему.
| Предохранитель | Мощность, А | Что защищает |
| 1 | 10 | Аудиосистему, моторы поворотных зеркал, питание NATS, привод Audio-Acc |
| 2 | 10 | Обогреватели зеркал |
| 3 | 15 | Мотор омывателей стекол |
| 4 | 10 | Главная панель |
| 5 | 10 | Электроборудование |
| 6 | 10 | Подушки безопасности |
| 7 | 10 | Электрооборудование |
| 8 | — | — |
| 9 | 10 | Салонный свет |
| 10 | — | — |
| 11 | — | — |
| 12 | 10 | Стоп-свет |
| 13 | 10 | Пассивный вход |
| 14 | 10 | Электрооборудование |
| 15 | 15 | Прикуриватель и розетку |
| 16 | 10 | Обогрев сидений |
| 17 | 15 | Розетка-консоль, замок багажника |
| 18 | 15 | Отопление и кондиционер |
| 19 | 10 | Кондиционер |
| 20 | 15 | Вентилятор отопления и кондиционера |
Вплоть до появления нового поколения 2015-го, схемы блоков в подкапотном пространстве не претерпели никаких заметных изменений.
| Предохранитель | Мощность, А | Что защищает |
| 1 | 20 | Обогрев стекла задней двери |
| 2 | — | Резервный |
| 3 | 20 | ЭБУ мотора |
| 4 | — | Резервный |
| 5 | 30 | Омыватель переднего стекла |
| 6 | — | Резервный |
| 7 | 10 | Электромагнитную муфту компрессора кондиционера |
| 8 | 10 | Лампы освещения номера авто |
| 9 | 15 | Предохранитель противотуманок |
| 10 | 15 | Левая ближняя блок-лампа |
| 11 | 15 | Ближняя правая блок-лампа |
| 12 | 10 | Дальняя правая блок-фара |
| 13 | 10 | Дальняя левая блок-лампа |
| 14 | — | Резервный |
| 15 | — | Резервный |
| 16 | 10 | Датчики концентрации кислорода в отработавших газах |
| 17 | 10 | Систему впрыска топлива |
| 18 | — | Резервный |
| 19 | 15 | Топливный модуль |
| 20 | 10 | Датчик АКПП |
| 21 | 10 | ABS |
| 22 | 10 | Выключатель заднего света |
| 23 | — | Резервный |
| 24 | 15 | Дополнительное оборудование |
В первом блоке присутствуют 4 реле:
- R1 — обогрева заднего стекла;
- R2 — охладительного вентилятора;
- R3 — охладительного вентилятора;
- R4 — зажигания.
Предохранитель прикуривателя: где находится
Плавкий элемент, отвечающий за защиту розетки расположился в основном блоке. В его первом варианте он имеет номер 19 и мощность 15 Ампер, а во втором — 15 и 17.
Вентилятор охлаждения
Расположен в блоке салона первого типа под номерами 15 и 17 на 15 Ампер. Второй вариант лишен этого элемента.
Предохранитель и реле печки
Один из самых часто перегорающих элементов — реле моторчика печки часто коротит из-за слишком большого потребления тока. Замена вставки и реле не составит большого труда, главное помнить их местоположение. У предохранителя — это номера 16 и 20 в главном блоке первого или второго типов. Реле стоит искать в основном блоке R1 или во втором под капотом.
Реле и предохранитель кондиционера
Отвечает 19 элемент, а за муфту компрессора — 7 на 10 А в первом блоке подкапотного пространства.
Бензонасос
Элемент, отвечающий за защиту топливного насоса, расположился под номером 57 с мощностью 15 А во втором блоке моторного отсека.
Предохранитель габаритов: где находится
Расположились в главном моторном блоке первого варианта под номерами 11 и 12.
Ближний свет
№ 10 и 11, а также 49 и 50, соответственно.
Стоп сигнал
Установлен в блоке салона, как первого, так и второго вариантов. Если в первом случае — №7, то во втором — №12. Мощность обоих — 10 Ампер. Это один из самых недорогих артикулов, если потребуется замена в случае поломки.
Звуковой сигнал
В Тииде всех поколений установлен в дополнительном блоке под №4 с мощностью 10 Ампер.
Задний ход
22 элемент первого блока, мощностью в 10 А.
Противотуманные фары
№9 и расположен под капотом, мощностью 15 Ампер.
Омыватель лобового стекла
В Тииде номер 5 с мощностью 30 А и находится в первом блоке под капотом.
Отопитель
№ 16 расположен в основном блоке салона авто первого варианта сборки и имеет мощность 10 А.
Магнитола
В заводской сборке отсутствует.
Стеклоподъемник
Такой элемент не присутствует в заводской сборке.
Реле стартера
Для мотора 1.6 поместили во втором блоке под капотом под маркировкой R5.
Где находится реле стеклоочистителя
Устанавливается дополнительно.
Реле зажигания
Установлен в первом блоке моторного отсека под обозначением R4.
Дворники
Предохранители для них отсутствуют.
Поворотники
Вставки не установлены в заводской комплектации. Необходима дополнительная доработка.
Причины выхода из строя предохранителей
Основные:
- несвоевременные техническое обслуживание и замена;
- неоригинальные элементы;
- неправильный монтаж;
- механическое повреждение;
- короткое замыкание;
- проблемы с изоляцией проводов;
- попадание влаги или конденсата внутрь блока;
- окисление кабеля;
- ослабление контактов.
Признаки неисправности предохранителей
Понять, что с плавкими защитными элементами Тииды что-то произошло можно по следующим признакам:
- Запах плавленного пластика из района монтажного блока.
- Горящий индикатор поломки.
- Отказ оборудования в момент начала подачи электричества.
- Искрение в районе монтажника.
Замена предохранителей
Для этой процедуры предварительно готовят:
- новые элементы и реле;
- пинцет;
- плоскую отвертку;
- вороток с головкой на 10.
- Фиксируют авто, глушат и отключают все электроприборы.
- Снимают крышку, закрывающую блок, для чего отжимают фиксатор, поддевая плоской отверткой.
- Находят сломанный предохранитель и вынимают его пинцетом.
- Пинцетом же устанавливают новый.
- Возвращают крышку на место и проверяют работоспособность системы.
При работе с блоком на АКБ придется отсоединить клемму.
Рекомендации по техническому обслуживанию предохранителей
Чтобы вставки прослужили подольше владельцу Тииды рекомендуется:
- проверять монтажник на наличие влаги и просушивать его каждый раз после езды по лужам или после сильного дождя;
- покупать новые элементы только у проверенных, сертифицированных продавцов и сервисов;
- не устанавливать предохранители иной, нежели указана, мощности;
- иногда проверять блоки с помощью мультиметра.
В среднем замена предохранителей требуется после каждых 60 тыс. км пробега.
Оставить отзыв
Предохранители и реле Nissan Tiida
Статья будет о предохранителях и реле Nissan Tiida, но мне бы первоначально все же хотелось рассказать о самой модели. Nissan Tiida — весьма компактный автомобиль, выпускаемый с 2004 года (сентябрь) автокомпанией Nissan. Если говорить о переводе, то делать это надо с японского. «Tiida» означает такие понятия как «рассвет нового дня», «вечно меняющийся прилив», «солнце» и что-то в этом роде. Целью модели была замена модельного ряда машин Sunny и Pulsar.
Nissan Tiida оснащалась бензиновыми двигателями объемом 1,5 л (HR15DE), 1,6 л (HR16DE-h5M) и 1,8 л (MR18DE) и дизельным двигателем объёмом 1,5 л (K9K). Для этой машины также имеются вариации в ее наименовании. Так в Северной Америке — Nissan Versa, в Юго-Восточной Азии — Nissan Latio. В Японии хэтчбек продаётся под именем Tiida и седан — Tiida Latio.
На российский рынок Nissan Tiida начала поставляться позже, с осени 2007 года с двигателями 1,6 л мощностью 110 л.
с. и 1,8 л мощностью 126 л. с. Версия 1.6 оснащалась механической и автоматической КПП, версия 1.8 — только механической КПП. Автомобили Nissan Tiida для России производились на заводе компании Nissan в Мексике. По факту это все самое первое поколение машины, так называемое С11. Позднее пришли и обновленные версии Tiida.
С12
Второе поколение C12 было показано в апреле 2011 года на Шанхайском автосалоне. Оно не продавалось ни в Японии ни в России.
С13
А вот уже в 2014 году Nissan Tiida серьезно изменилось и в Европе начала поставляться вновь под наименованием Nissan Pulsar. В 2015 автомобиль вышел и на российский рынок под именем Nissan Tiida. Производство хэтчбеков этой марки, причем с полным циклом, (сварка, окраска, сборка) организовали на заводе в Ижевске, где в то время уже выпускался соплатформенный седан Nissan Sentra. Однако спрос на хэтчбек Tiida оказался низким, и в августе того же года производство модели в Ижевске завершилось.
Всего за полгода сделали на заводе произвели 3428 машин для российского рынка.
Что же, это кратко о истории модели и ее особенностях. Однако статья будет о частном, относящемся к этой машине, о ее электрической части. Об этом я сказал в своем первом предложении статьи. Я расскажу о предохранителях и реле, о их расположении, предназначении, о номиналах. Начну по порядку.

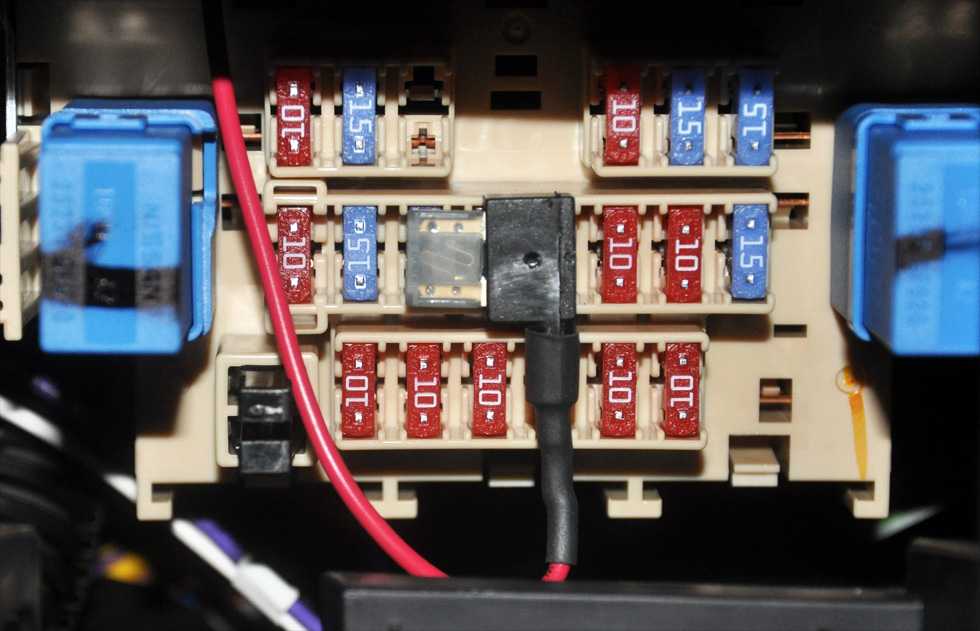

Предохранители и реле Nissan Tiida в салоне
Предохранители в салоне машины расположены там, где их и ожидаешь увидеть. Для леворульных машин это левая сторона внизу панели приборов. Убираем декоративную крышу и получаем доступ к блоку предохранителей и реле.
В машине могут быть установлены разные вариации блоков, поэтому смотрим внимательно и выбираем то, что подходит именно вам.
Вариант 1
| 1 | 10А Система пассивной безопасности |
| 2 | 10А Дополнительное оборудование салона |
| 3 | 10А Комбинация приборов |
| 4 | 15А Насос стекло омывателя |
| 5 | 10А Обогрев наружных зеркал |
| 6 | 10А Электропривод зеркал, головное устройство аудиосистемы |
| 7 | 10А Стоп-сигналы |
| 8 | 10А Освещение салона |
| 9 | 10А Блок управления электрооборудованием кузова |
| 10 | Резерв |
| 11 | 10А Лампа габаритного огня правого заднего фонаря |
| 12 | 10А Лампа габаритного огня левого заднего фонаря |
| 13 | 10А Комбинация приборов |
| 14 | 10А Дополнительное оборудование салона |
| 15 | 15А Электродвигатель вентилятора системы охлаждения двигателя |
| 16 | 10А Система отопления, кондиционирования и вентиляции |
| 17 | 15А Электродвигатель вентилятора системы охлаждения двигателя |
| 18 | Резерв |
| 19 | 15А Розетка для подключения дополнительного оборудования (в народе прикуриватель) |
| 20 | Резерв |
За прикуриватель отвечает предохранитель номер 19 на 15А.
Назначение реле
R1 — Электровентилятор отопителя
R2 — Дополнительное оборудование
R3 — Реле (нет данных)
R4 — Обогрев наружных зеркал
R5 — Иммобилизатор
Вариант 2
Обозначение
10A Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем)
10A Обогреватель заднего стекла и боковых зеркал
15A Мотор омывателя переднего и заднего стекла
10A Приборная панель
10A Электроника
10A Модуль подушек безопасности
10A Электроника
—
10A Освещение салона и багажника
—
—
10A Стоп-лампы
10A Passive Entry (Для систем с Чип-ключом)
10A Электроника
15A Розетка — прикуриватель
10A Подогрев сидений
15A Розетка — консоль, багажник
15A Вентилятор отопителя / кондиционера
10A Кондиционер
15A Вентилятор отопителя / кондиционера
За прикуриватель отвечают предохранители 15 и 17 на 15А.
Предохранители и реле Nissan Tiida в моторном отсеке
Переходим к предохранителям в моторном отсеке.
Опять же может быть несколько разных вариаций блоков предохранителей.
| 1 | 20А Обогрев стекла двери задка |
| 2 | Резерв |
| 3 | 20А Блок управлением двигателем |
| 4 | Резерв |
| 5 | 30А Стеклоомыватель ветрового окна |
| 6 | Резерв |
| 7 | 10А Электромагнитная муфта компрессора кондиционера |
| 8 | 10А Лампы освещения номерного знака |
| 9 | 15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении) |
| 10 | 15А Лампа ближнего света левой блок-фары |
| 11 | 15А Лампа ближнего света правой блок-фары |
| 12 | 10А Лампа дальнего света правой блок-фары |
| 13 | 10А Лампа дальнего света левой блок-фары |
| 14 | Резерв |
| 15 | Резерв |
| 16 | 10А Датчики концентрации кислорода в отработавших газах |
| 17 | 10 Система впрыска |
| 18 | Резерв |
| 19 | 15А Топливный модуль |
| 20 | 10А Датчик АКПП |
| 21 | 10А ABS |
| 22 | 10А Выключатель света заднего хода |
| 23 | Резерв |
| 24 | 15А Дополнительное оборудование |
| R1 | Реле обогрева заднего окна |
| R2 | Реле вентилятора системы охлаждения |
| R3 | Реле вентилятора системы охлаждения |
| R4 | Реле системы зажигания |
43 (10А) Передняя фара дальнего света правая
44 (10А) Передняя фара дальнего света левая
45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
46 (10А) Освещение парковки, Подсветка переключателей под.
сидений, открытия дверей
48 (20А) Мотор стеклоочистителя лобового стекла
49 (15А) Передняя фара ближнего света левая
50 (15А) Передняя фара ближнего света правая
51 (10А) Компрессор кондиционера
55 (15А) Обогреватель заднего стекла
56 (15А) Обогреватель заднего стекла
57 (15А) Бензонасос (CH)
58 (10А) Питание систем автоматической трансмиссии (AT)
59 (10А) Блок управления ABS
60 (10А) Дополнительная электрика
61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM ©, клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
64 (10А) Катушки инжекторов, система впрыска
65 (20А) Передние противотуманные фары
R1 — Реле обогрева заднего стекла
R2 — Главное реле блока управления двигателем
R3 — Реле ближний свет фар
R4 — Реле дальнего света
R5 — Реле стартера
R6 — Реле вентилятора 2 системы охлаждения двигателя
R7 — Реле вентилятора 1 системы охлаждения двигателя
R8 — Реле вентилятора 3 системы охлаждения двигателя
R9 — Реле зажигания
Дополнительный блок предохранителей в моторном отсеке
Рассмотрим теперь вспомогательные блоки, один из которых дополнительный блок предохранителей.
| 1 | 10A Иммобилизатор |
| 2 | 10A Обогрев сидений |
| 3 | 10A Генератор |
| 4 | 10A Звуковой сигнал |
| 5 | 60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS |
| 6 | 50A Электропривод стекло подъемников |
| 7 | Резерв |
| 8 | 15А Система впрыска дизельного двигателя |
| 9 | 10А Дроссельный узел |
| 10 | 15А Головное устройство аудиосистем |
| 11 | 40/40/40А Система ABS. блок управления электро оборудованием кузова, система зажигания |
| 12 | Резерв |
| R1 | Реле звукового сигнала |
Дополнительный блок реле в моторном отсеке
Еще один блок, это блок реле.
В нем стоят реле только если они предусмотрены комплектацией. Это реле для освещения и стеклоочистителя.
Предохранители на проводе аккумулятора
Ну и силовые реле смонтированы прямо на проводе аккумулятора (конечно же плюсовом!)
1- 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2 — 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3 — 80А Лампы ближнего и дальнего света фар
4 — 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5 — 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стеклоомыватель фар
Предохранители и реле Nissan Tiida
Содержимое
- В салоне
- Вариант 1
- Вариант 2
- Под капотом
- 9 01
- Опция 2
- Блок монтажный 9000 8
- Дополнительный блок предохранителей
- Дополнительный блок реле
- Предохранители на клемме аккумулятора
Nissan Tiida — компактный автомобиль сегмента С.
C11 первого поколения выпускался в 2004, 2005, 2006, 2007, 2008, 2009 годах.и 2010. Второе поколение С12 выпускалось в 2011, 2012, 2013 и 2014 годах. С 2015 по настоящее время в продаже третье поколение С13. В связи с низким спросом на эту модель официальные продажи в России приостановлены. Данная статья предложит для вашего ознакомления информацию о блоках предохранителей и реле на Ниссан Тиида с фото, схемами и описанием назначения их элементов. Также обратите внимание на предохранитель, отвечающий за прикуриватель.
Проверьте расположение предохранителей в соответствии со схемами на обратной стороне защитной крышки.
В салоне
Расположен на панели приборов за защитной крышкой со стороны водителя.
Вариант 1
Фото-схема
Описание предохранителя
| а | 6 5 два | 10A Дополнительное оборудование салона | |
| 3 | Панель приборов 10A | ||
| 4 | 15A Посудомоечная машина со стеклянным насосом | ||
| 5 | 10A Наружные зеркала с подогревом | ||
| 6 | 10A Зеркала с электроприводом, головное устройство аудиосистемы | ||
| 7 | стоп-сигналы 6 | ||
| 8 | 10A Внутреннее освещение | ||
| 9 | 10A Блок управления электрооборудованием кузова | ||
| 10 | Бронирование | ||
| 11 | 10A Лампа габаритного огня, правый задний фонарь | ||
| 12 | 10A Фонарь задний левый | ||
| тринадцать | Панель приборов 10A | ||
| 14 | 9056 Дополнительное оборудование салона 9005 | пятнадцать | 15A двигатель вентилятора охлаждения двигателя |
| шестнадцать | 10A Система отопления, кондиционирования и вентиляции | ||
| 17 | Двигатель вентилятора охлаждения 15А | ||
| 18 | Бронирование | ||
| Night | 15A сокет для соединения дополнительного оборудования (зажигалка сигарет) | ||
| Двадцать | Бронирование |
FUSE № 19 на 15A Assive.
Назначение реле
- R1 — Вентилятор отопителя
- R2 — Дополнительное оборудование
- R3 — Реле (нет данных)
- R4 — Обогрев наружных зеркал
- R5 — Иммобилайзер 0011
- 10А Аудиосистема, привод зеркал Audio-Acc, питание мотора зеркал, питание NATS (с чип-ключом)
- 10А Обогрев заднего стекла и боковых зеркал 908
- 10А Электроника
- 10А Электроника
- 10А Модуль подушки безопасности
- 10А Электроника
- —
- 9008 Освещение салона и багажника0005 —
- —
- 10А стоп-сигналы
- Пассивный вход 10А (для систем смарт-ключ)
- 10А Электроника
- Вилка 15А — прикуриватель
- 10А — подогрев сидений
- 10А — консоль обогрева сидений
8
8 9 008
- 15А Обогреватель/ Вентилятор кондиционера
- 10А Кондиционер
- 15А Отопитель/вентилятор кондиционера
- 43 (10A) Правый дальний свет
- 44 (10A) Длинная фара, левый свет
- 45 (10A) Кондиционер, стандартное музыкальное освещение и подходящие размеры, освещение, электродвигатели затемнения фар
8 4 90 (10A) Габаритные огни, выключатель освещения под сиденьями, открытие дверей
- 48 (20A) Электродвигатель стеклоочистителя
- 49 (15A) Левая фара ближнего света
- 50 (15A) Правая фара ближнего света
- 51 (10A) Компрессор кондиционера
- 55 (15А) Обогрев заднего стекла
- 56 (15А) Обогрев заднего стекла
- 57 (15А) Топливный насос (СН)
- 58 (10А) Блок питания систем АКПП (АТ)
- 59 (10А) Блок управления ABS
- 60 (10A) Дополнительный источник питания
- 61 (20A) К клемме B+ IPDM, двигателя дроссельной заслонки и реле (для MV)
- 62 (20A) К клемме B + IPDM, к клеммам ECM ECM/PW и BATT , клемма питания катушки зажигания, ДПКВ, ДПРВ, клапан адсорбера EVAP, клапан IVTC
- 63 (10А) Датчики кислорода
- 64 (10А) Катушки форсунок, система впрыска
- 65 (20А) Передние противотуманные фары
- R1 — Реле обогрева заднего стекла
- R2 — Главное реле блока управления двигателем
- R3 — Реле ближнего света
- R4 — Реле дальнего света
- R5 — Реле запуска
- R6 — Реле вентилятора 2 системы охлаждения двигателя
- R7 — Реле вентилятора 1 системы охлаждения двигателя
- R8 — Реле вентилятора 3 системы охлаждения двигателя
- R9 — реле зажигания
- 120A Блок управления рулевым управлением, стиральная машина, ABS
- 60A управление двигателем, ретленед
- 80A Иммобилайзер, обогрев сидений, генератор, звуковой сигнал
- 100А Система ABS, блок управления электрооборудованием кузова, система зажигания, блок управления электроусилителем руля, омыватель фар
- Машина :
- Ниссан :
- Альмера Верса : Где находится предохранитель прикуривателя в Nissan Versa?
- Nissan Almera Versa — Другое обслуживание и ремонт своими руками
- Прикуриватель — Техническое обслуживание и ремонт других транспортных средств
- Ford Fiesta — Замена прикуривателя в Ford Fiesta.
- Рено Рено Зоэ — Где находится предохранитель гнезда прикуривателя в Renault Zoe?
- Посмотреть все
- Приборная панель — Техническое обслуживание и ремонт других транспортных средств
- Ниссан Микра — Как снять приборную панель Ниссан Микра
- Nissan Micra — Как снять приборную панель Nissan Mcra?
- Посмотреть все
- Где находятся предохранители на Nissan Qashqai
Опубликовано 22 февраля 2023 автором ScegliAuto
Опубликовано 21 декабря 2022 автором ScegliAuto- Как открыть лючок топливного бака на Renault Captur?
Опубликовано 13 декабря 2022 автором ScegliAuto - Как настроить время Volkswagen Golf 8
Опубликовано 8 декабря 2022 автором ScegliAuto - Как изменить время на Iveco Daily
Опубликовано 19 ноября 2022 автором ScegliAuto - Почему загорается индикатор проверки двигателя?
Опубликовано 18 ноября 2022 автором ШеглиАвто - Где находится блок управления противотуманными фарами в Citroen C3 Aircross?
Опубликовано 14 ноября 2022 г.
Вариант 2
Фото — схема
обозначение
Предохранители 15 и 17 на 15А отвечают за прикуриватель.
Под капотом
В моторном отсеке, рядом с аккумулятором, находятся 2 блока предохранителей и реле, дополнительный блок реле и предохранители большой мощности на плюсовой клемме аккумулятора.
Блок монтажный
Вариант 1
схема
транскрибируется
| а | 9 905 5 Обогрев стекла задней двери 9000 055 два | Бронирование | ||
| 3 | 20А Блок управления двигателем | |||
| 4 | Бронирование | |||
| 5 | Омыватель ветрового стекла 30А | |||
| 6 | 5 Бронирование 909546 | 10A Электромагнитная муфта компрессора переменного тока | ||
| 8 | Лампы освещения номерного знака 10A | |||
| 9 | Предохранитель противотуманных фар Nissan Tiida 905 15A 9059 9054 (дополнительно) 9005 55 10 | 15A Блок левой фары ближнего света | ||
| 11 | 15A Ближний свет правой фары | |||
| 12 | 10A Дальний свет правой фары | |||
| тринадцать | 10A Левая фара дальнего света0056 | |||
| 14 | Резерв | |||
| Пятнадцать | Резерв | |||
| Шестнадцать | Датчики кислорода 90 10 10 54 | 17 | 10 Система впрыска | |
| 18 | Бронирование | |||
| ночь | Топливный модуль 15А | |||
| двадцать | 10А Датчик АКПП | |||
| двадцать один | АБС 10А | |||
| 22 | Выключатель фонарей заднего хода 10A | |||
| 23 | Резервирование | |||
| 24 9056 5A Аксессуары 9 | ||||
| R1 | Реле обогрева заднего стекла | |||
| R2 | Реле вентилятора системы охлаждения | |||
| R3 | Реле вентилятора охлаждения | |||
| R4 | Реле зажигания |
Вариант 2
2 9 схема0003Описание
Дополнительный блок предохранителей
Фото-схема
Гол
| а | 10А иммобилайзер | 6 | |
| 10А обогрев сиденья | |||
| 3 | Генератор 10А | ||
| 4 | Звуковой сигнал 10A | ||
| 5 | 60/30/30A Блок управления электроусилителя руля, омыватель фар, система ABS | ||
| 6 | Электрические стеклоподъемники 50A | ||
| 7 | Бронирование | ||
| 8 | Система впрыска дизельного топлива 15A | ||
| 9 | Дроссель 9055 10A 0054 | 10 | Основной аудиоблок 15A |
| 11 | ABS 40/40 /40А Блок управления электрооборудованием кузова, система зажигания | ||
| 12 | Бронирование | ||
| R1 | Реле звукового сигнала |
Дополнительный блок реле0045
Расположен с правой стороны.
Возможна установка 2-х реле, например, стеклоочистителя и дневного света. Они могут быть пустыми в зависимости от конфигурации.
предохранители на терминале аккумулятора
Схема
Обозначение
Схемы подключения блоков предохранителей С13 третьего поколения отличаются от представленных. Они очень похожи на Nissan Note второго поколения.
Данный материал требует дополнений, поэтому будем рады, если вы поделитесь информацией с описанием блоков в Nissan Tiida последнего поколения.
Где находится предохранитель прикуривателя в Nissan Versa?
Сделай сам
| |||
 org/BreadcrumbList»>Nissan Almera Versa — Видеоурок Модель: Ниссан Альмера Верса Н17 — Годы 2012-2019 В этом видео мы можем увидеть, где находится предохранитель прикуривателя в Nissan Versa, первый элемент, который нужно проверить в случае неисправности. Как показано, он находится в ящике внутри кабины, за левой перегородкой съемной приборной доски, поддев за указанную прорезь. Предохранитель, о котором идет речь, первый слева вверху. Опубликовано 13 сентября 2022 г. автором ScegliAuto Другие руководства, которые могут вас заинтересовать | Установка багажника на крышу Автомобиль уже имеет предрасположенность к установке багажника на крышу, поэтому необходимо приобрести подходящие дуги багажника для той модели автомобиля, на которую они будут устанавливаться. Смотри видео! от ScegliAuto Еще видео |
В случае его повреждения обязательно замените его запасным с той же спецификацией, а именно 20А. Кроме того, мы всегда работаем с выключенным автомобилем и используем прилагаемые специальные клещи.
В качестве первого шага необходимо снять восемь пластиковых колпачков, скрывающих резьбовую гайку. Расположите две планки на крыше в соответствии с крепежными отверстиями, затем закрутите восемь крепежных винтов, не затягивая. Теперь можно аккуратно затянуть винты, пройдясь по ним еще раз, чтобы убедиться, что все они закручены идеально. Рекомендуется не перегружать багажник на крыше и соблюдать размеры в допустимых пределах.
