Прокачка тормозов Шевроле Лачетти Chevrolet Lacetti (Дэу Дженра)

(показано левостороннее рулевое управление, правостороннее аналогично)

При выключенном двигателе несколько раз нажмите педаль тормоза, чтобы сравнять давление в вакуумном усилителе с атмосферным.

Важно: Если вы предполагаете, что в главном цилиндре может быть воздух, следует его прокачать перед прокачкой колесного цилиндра или суппорта.

Заполните бачок главного цилиндра тормозной жидкостью. Во время проведения прокачки главный цилиндр должен быть заполнен жидкостью не меньше, чем наполовину.

Отсоедините трубки гидропривода тормозных механизмов передних колес от главного цилиндра.
Заполняйте главный цилиндр жидкостью до тех пор, пока она не начнет выливаться через штуцер шлангов тормозных механизмов передних колес.
Подключите трубки гидропривода тормозных механизмов передних колес к главному цилиндру.

Затянуть

Затяните соединения трубок моментом 16 Н•м (12 фунт-футов).

Ослабьте крепление трубок переднего контура к главному цилиндру, чтобы удалить воздух из цилиндра.
Затяните крепление трубки (см. шаг 5) и плавно отпустите педаль тормоза. Подождите 15 секунд, прежде чем переходить к следующему шагу.
Повторяйте описанную процедуру с 15-секундной паузой до тех пор, пока из главного цилиндра не выйдет весь воздух.

Примечание: Не допускайте попадания тормозной жидкости на лакокрасочное покрытие, т.к. это может привести к его повреждению.

После того, как через передний штуцер весь воздух будет удален, повторите ту же процедуру для заднего штуцера.

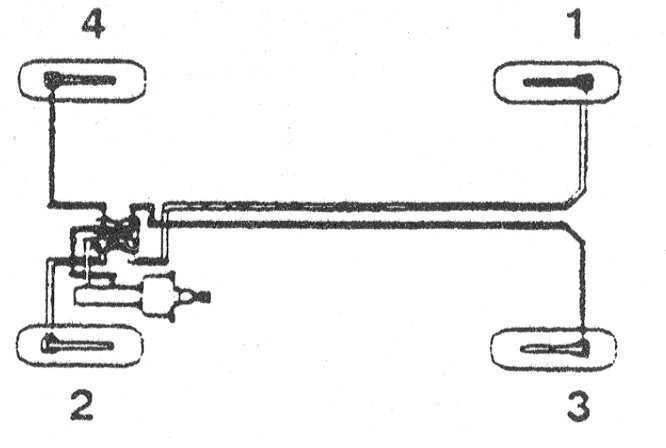

Важно: На автомобилях, оборудованных АБС, прокачка проводится в следующем порядке: правое заднее колесо, левое заднее, левое переднее и правое переднее. Для прокачки тормозной системы на автомобилях, оборудованных АБС,

Наденьте на штуцер прозрачную трубку. Опустите трубку в прозрачный сосуд и погрузите ее в жидкость.

Мягко выжмите педаль тормоза один раз и удерживайте ее в этом положении.
Снимите защитный колпачок со штуцера и ослабьте его крепление, чтобы выпустить воздух из цилиндра.
Затяните штуцер прокачки.

Затяните штуцер прокачки моментом 8 Н•м (71 фунт-дюйм).

Плавно отпустите педаль тормоза. Выждите 15 секунд, прежде чем переходить к следующему шагу.

Важно: При резком нажатии педали тормоза перемещение плавающего поршня в главном цилиндре происходит таким образом, что прокачка становится невозможной.

Повторяйте описанную процедуру с 15-секундной паузой до тех пор, пока не выйдет весь воздух. Для полного удаления воздуха из системы процедуру, возможно, придется повторить 10 или более раз.
Установите на место защитные колпачки переднего штуцера.

Продолжайте прокачку переднего контура в необходимой последовательности, начиная с шага 12.
Проверьте педаль тормоза на мягкость. Повторите процедуру прокачки сначала, чтобы устранить данный дефект.
Установите на место защитный колпачок штуцера.

увеличить обозначения

Прокачка тормозной системы под давлением

Примечание: Для прокачки под давлением необходимо использовать оборудование мембранного типа. Нагнетаемый сжатый воздух должен отделяться от тормозной жидкости резиновой мембраной, чтобы предотвратить попадание в систему гидропривода воздуха, воды, масла и других посторонних веществ. Загрязнение тормозной жидкости может привести к выходу из строя деталей системы и снижению эффективности торможения.

Разъедините электрический разъем главного цилиндра.
Снимите крышку бачка тормозной жидкости.

Подключите штуцер с переходником к бачку тормозной жидкости.
На автомобилях, оборудованных АБС, необходимо снять штуцера прокачки гидравлического модулятора.

Подайте на шаровой клапан штуцера прокачки давление 140-172 кПа (20-25 фунтов/кв.дюйм)
Подсоедините шланг к переходнику. Откройте клапан.
Приподнимите автомобиль и установите его на предусмотренные для этого опоры.

Важно: Прокачка проводится в следующем порядке: правое заднее колесо, левое переднее, левое заднее и правое переднее.

Наденьте сливной шланг на штуцер. Свободный конец шланга опустите в чистый сосуд, частично заполненный тормозной жидкостью.
Отверните на пол-оборота/три четверти оборота штуцер прокачки и сливайте жидкость до тех пор, пока не прекратится выход воздуха.

Примечание: После прокачки в бачке тормозной жидкости может наблюдаться повышенное давление. При снятии шланга или крышки переходника следует накрыть крышку и место соединения ветошью.

Проверьте педаль тормоза на мягкость. Повторите процедуру прокачки сначала, чтобы устранить данный дефект.

Как прокачать тормоза на шевроле лачетти с абс

Главная » Разное » Как прокачать тормоза на шевроле лачетти с абс

Прокачка тормозов Шевроле Лачетти Chevrole Lachetti (Дэу Дженра)

(показано левостороннее рулевое управление, правостороннее аналогично)

При выключенном двигателе несколько раз нажмите педаль тормоза, чтобы сравнять давление в вакуумном усилителе с атмосферным.

увеличить обозначения

Заполните бачок главного цилиндра тормозной жидкостью. Во время проведения прокачки главный цилиндр должен быть заполнен жидкостью не меньше, чем наполовину.

увеличить обозначения

Отсоедините трубки гидропривода тормозных механизмов передних колес от главного цилиндра.
Заполняйте главный цилиндр жидкостью до тех пор, пока она не начнет выливаться через штуцер шлангов тормозных механизмов передних колес.
Подключите трубки гидропривода тормозных механизмов передних колес к главному цилиндру.

Затянуть

Затяните соединения трубок моментом 16 Н•м (12 фунт-футов).

Ослабьте крепление трубок переднего контура к главному цилиндру, чтобы удалить воздух из цилиндра.
Затяните крепление трубки (см. шаг 5) и плавно отпустите педаль тормоза. Подождите 15 секунд, прежде чем переходить к следующему шагу.
Повторяйте описанную процедуру с 15-секундной паузой до тех пор, пока из главного цилиндра не выйдет весь воздух.

увеличить обозначения Примечание: Не допускайте попадания тормозной жидкости на лакокрасочное покрытие, т.

к. это может привести к его повреждению.

После того, как через передний штуцер весь воздух будет удален, повторите ту же процедуру для заднего штуцера.

увеличить обозначения
Важно: На автомобилях, оборудованных АБС, прокачка проводится в следующем порядке: правое заднее колесо, левое заднее, левое переднее и правое переднее. Для прокачки тормозной системы на автомобилях, оборудованных АБС,

Наденьте на штуцер прозрачную трубку. Опустите трубку в прозрачный сосуд и погрузите ее в жидкость.

увеличить обозначения

Мягко выжмите педаль тормоза один раз и удерживайте ее в этом положении.
Снимите защитный колпачок со штуцера и ослабьте его крепление, чтобы выпустить воздух из цилиндра.
Затяните штуцер прокачки.

Затяните штуцер прокачки моментом 8 Н•м (71 фунт-дюйм).

Плавно отпустите педаль тормоза. Выждите 15 секунд, прежде чем переходить к следующему шагу.

Повторяйте описанную процедуру с 15-секундной паузой до тех пор, пока не выйдет весь воздух. Для полного удаления воздуха из системы процедуру, возможно, придется повторить 10 или более раз.
Установите на место защитные колпачки переднего штуцера.

увеличить обозначения

Продолжайте прокачку переднего контура в необходимой последовательности, начиная с шага 12.
Проверьте педаль тормоза на мягкость. Повторите процедуру прокачки сначала, чтобы устранить данный дефект.
Установите на место защитный колпачок штуцера.

увеличить обозначения

Прокачка тормозной системы под давлением

Разъедините электрический разъем главного цилиндра.
Снимите крышку бачка тормозной жидкости.

увеличить обозначения

Подключите штуцер с переходником к бачку тормозной жидкости.
На автомобилях, оборудованных АБС, необходимо снять штуцера прокачки гидравлического модулятора.
Подайте на шаровой клапан штуцера прокачки давление 140-172 кПа (20-25 фунтов/кв.дюйм)

Подсоедините шланг к переходнику. Откройте клапан.
Приподнимите автомобиль и установите его на предусмотренные для этого опоры.

Наденьте сливной шланг на штуцер. Свободный конец шланга опустите в чистый сосуд, частично заполненный тормозной жидкостью.
Отверните на пол-оборота/три четверти оборота штуцер прокачки и сливайте жидкость до тех пор, пока не прекратится выход воздуха.

Проверьте педаль тормоза на мягкость. Повторите процедуру прокачки сначала, чтобы устранить данный дефект.

Как работают антиблокировочные тормоза | HowStuffWorks

Теория антиблокировочной системы тормозов проста. Противоскользящее колесо (где пятно контакта шины скользит относительно дороги) имеет меньшее сцепление , чем противоскользящее колесо. Если вы застряли на льду, вы знаете, что если ваши колеса крутятся, у вас нет тяги. Это происходит потому, что пятно контакта скользит относительно льда (подробнее см. «Тормоза: как работает трение»). Не позволяя колесам буксовать при замедлении, антиблокировочная система тормозов приносит вам двоякую пользу: вы будете останавливаться быстрее и сможете управлять автомобилем во время остановки.

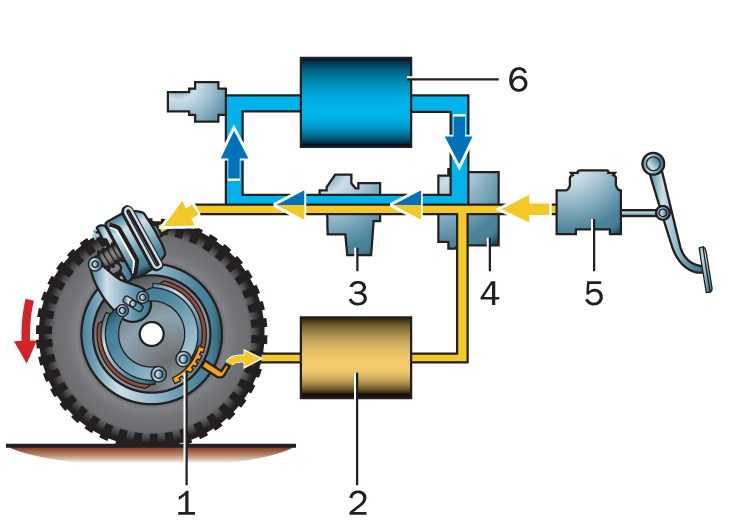

Система ABS состоит из четырех основных компонентов:

Датчики скорости
Насос
Клапаны
Контроллер

Датчики скорости

Антиблокировочной тормозной системе необходим способ узнать, когда колесо вот-вот заблокируется. Датчики скорости, которые расположены на каждом колесе или, в некоторых случаях, в дифференциале, предоставляют эту информацию.

Клапаны

В тормозной магистрали каждого тормоза есть клапан, управляемый АБС.В некоторых системах клапан имеет три положения:

В положении 1 клапан открыт ; Давление из главного цилиндра передается прямо на тормоз.
Во второй позиции клапан блокирует линию, изолируя этот тормоз от главного цилиндра. Это предотвращает дальнейшее повышение давления, если водитель сильнее нажимает на педаль тормоза.
В третьем положении клапан сбрасывает часть давления из тормоза.

Насос

Поскольку клапан может сбрасывать давление в тормозах, должен быть какой-то способ вернуть это давление. Вот что делает насос; когда клапан снижает давление в линии, насос должен поддерживать давление.

Контроллер

Контроллер — это компьютер в автомобиле. Он следит за датчиками скорости и управляет клапанами.

АБС в работе

Существует множество различных вариантов и алгоритмов управления для систем ABS.Мы обсудим, как работает одна из более простых систем.

Контроллер постоянно контролирует датчики скорости. Он ищет необычные замедления в колесе. Непосредственно перед тем, как колесо заблокируется, оно резко замедлится. Если его не остановить, колесо остановится гораздо быстрее, чем любой автомобиль. В идеальных условиях автомобилю может потребоваться пять секунд, чтобы остановиться на скорости 96,6 км / ч, но заблокированное колесо может перестать вращаться менее чем за секунду.

Контроллер ABS знает, что такое быстрое замедление невозможно, поэтому он снижает давление на этот тормоз до тех пор, пока не увидит ускорение, а затем увеличивает давление до тех пор, пока не увидит замедление снова. Он может сделать это очень быстро, прежде чем шина действительно сможет существенно изменить скорость. В результате шина замедляется с той же скоростью, что и автомобиль, при этом тормоза удерживают шины очень близко к точке, в которой они начнут блокироваться. Это дает системе максимальную тормозную мощность.

Когда работает система ABS, вы почувствуете пульс в педали тормоза; это происходит из-за быстрого открытия и закрытия клапанов. Некоторые системы ABS могут работать до 15 раз в секунду.

Как прокачать и промыть тормоза менее чем за 20 минут

Мы — команда сертифицированных ASE механиков, которые создали этот автомобильный тормоз руководство по прокачке. Узнайте, что не так с тормозами вашего автомобиля и почему нужно выпустить воздух из системы.

Обзор ремонта

Заполнить главный тормозной цилиндр жидкостью
Открутите винты прокачки суппорта или колесного цилиндра.
Нажмите на педаль тормоза
Закройте винты для прокачки
Заправить мастер тормозов
Перепроверьте систему

Как это работает?

Тормозная система заполнена тормозной жидкостью, которая предназначена для работы в качестве замкнутая система без подарков воздуха. Пузырьки воздуха могут попасть в система из-за неисправных уплотнений или открытия системы во время ремонта. Этот воздух должны быть удалены с помощью процесса, называемого «кровотечением», который может быть выполнен с помощью простые инструменты и дополнительная тормозная жидкость.

Что идет не так?

При прокачке тормозной системы необходимо убедиться, что весь воздух удален. или тормоза не будут работать, или педаль тормоза будет пористой. Это связано с тот факт, что воздух можно сжимать там, где нельзя сжимать тормозную жидкость.Как в любом механическая гидравлическая система это отсутствие сжатия — это то, что управляет цилиндром или поршень в приводе, таком как суппорт или колесный цилиндр. Мойстер также играет роль в требовании прокачки тормозов. При нормальной работе Влага в тормозной системе образуется в виде конденсата, когда тормоза нагревается, а затем охлаждается. Затем образуется ржавчина, которая создает ямки в поршне. или отверстие в цилиндре, которое приведет к утечкам и, в конечном итоге, приведет к обходу резины вызывая отказ тормозов.

СПОНСОРНЫЕ ССЫЛКИ

Сколько это стоит?

При простом прокачке тормозной системы в ремонтной мастерской или у дилера будет стоить от 55 до 85 долларов США. Если вы делаете прокачку тормозов для себя стоимость будет составлять небольшое количество тормозной жидкости или около 5 долларов США. (США)

Как долго длится кровотечение из тормозной системы?

Прокачка тормозной системы обычно длится около 60000 миль, или ее необходимо выполняется при выполнении тормозных работ, например при замене тормозных колодок или колодок.

О жидкости

Тормозная жидкость подвержена экстремальному давлению и высокой температуре. Кипение точка жидкости намного выше, чем у обычных жидкостей, что важно для различные приложения. Более высокие точки кипения (тяжелые условия) и антиблокировочная система торможения Системы ABS требуют высококачественной жидкости. Эти рейтинги являются:

Отличительные характеристики определяют химические вещества, в которых производятся жидкости, такие как минеральное масло, сложноэфирный гликоль и синтетические масла. Многие из этих жидкостей несовместимы друг с другом.Обязательно добавляйте в тормозную систему жидкость, рекомендованную производителем. система. Тормозная жидкость вызывает коррозию, поэтому избегайте случайного проливания. Если вы случайно пролили жидкость, быстро промойте пораженный участок водой с мылом чистый. Всегда добавляйте жидкость из закрытой емкости, чтобы избежать попадания грязи и влаги.

СПОНСОРНЫЕ ССЫЛКИ

Посмотрите видео!

Посмотрите следующее видео, демонстрирующее выпуск за обрез и промывку после завершения чтения следующее руководство, чтобы получить дополнительную информацию о прокачке тормозов.Эта процедура одинаково почти на всех автомобилях.

Начало работы

Необходимые инструменты и материалы

Набор инструментов
Шланг резиновый
Тормозная жидкость
Защитная одежда и перчатки
Магазинные полотенца
Помощник

Начните с установки автомобиля на ровной поверхности. Двигатель выключен и автомобиль безопасно поднимается с помощью домкратов.

Шаг 1

Проверьте и долейте тормозную жидкость: Найдите и определите мастер тормозной системы бачок с жидкостью цилиндра, крышка для жидкости, трубопроводы и датчик уровня жидкости.Проверить главный цилиндр на предмет утечек между главным и усилителем тормозного усилия с помощью фонарик и маленькое зеркало, которое является знаком Уплотнения главного цилиндра вышли из строя и требуется замена.

СПОНСОРНЫЕ ССЫЛКИ

Перед прокачкой тормозной системы главный цилиндр должен быть заполнен тормозной системой. жидкость. Вы должны открыть и закрыть крышку и заглянуть внутрь или проверить уровень, посмотрев на сторона бачка для жидкости.Перед тем, как открыть главный цилиндр, протрите его салфеткой. это поможет предотвратить попадание грязи в резервуар, что может вызвать повреждение уплотнения и утечка в системе из-за загрязнения жидкости.

Если требуется жидкость, возьмитесь за крышку, осторожно приподняв ее. вверх. Чтобы снять крышку, поверните ее против часовой стрелки. В некоторых крышках есть жидкость датчик уровня, к которому прикреплены провода, которые можно тянуть прямо вверх. однажды удалите вытрите излишки жидкости и отложите в сторону.

При добавлении тормозной жидкости избегать проливания и осторожно заливать новую жидкость в резервуар. Возможно, вам понадобится использовать воронку, чтобы помочь в этом процессе. Продолжайте добавлять, пока жидкость не достигнет полной линию, а затем снимите воронку. В большинстве систем используется жидкость DOT 3 или DOT 4, но если вы не уверены, что обратитесь к руководству по эксплуатации вашего автомобиля, или в нем будет упоминаться тип жидкости на крышке мастера. В случае случайного разлива следует после того, как крышка была установлена на место, промойте это место водой.

СПОНСОРНЫЕ ССЫЛКИ

Установите на место крышку резервуара и вытрите жидкость доступа. Вы готовы прокачать тормозную систему.

Шаг 2

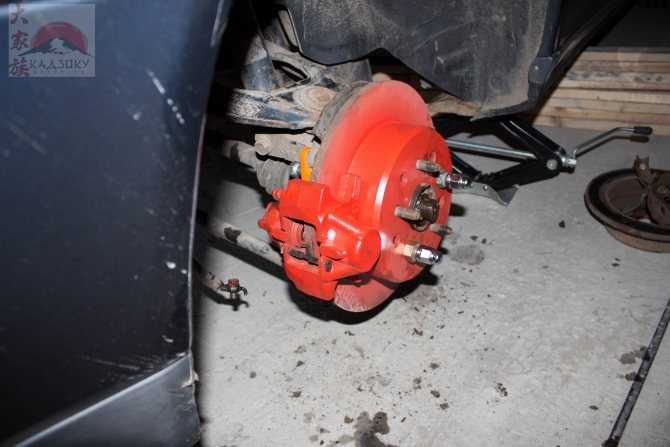

Найдите винты для прокачки и снимите пылезащитные колпачки: Найдите все четыре штуцера для прокачки тормозной жидкости расположен в верхней части каждого тормозного суппорта или колесного цилиндра. Эти прокачки могут иметь пылезащитный колпачок. Над ними. Винт для удаления воздуха из системы может быть достаточно тугим, поскольку винты для удаления воздуха уплотняет седло клапана с конической посадкой.При ослаблении нанесите WD40 или аналогичный для удаления ржавчины при необходимости и используйте шестигранный ключ или розетку, которую лучше избегать зачистки.

С помощью небольшой отвертки или резца снимите пылезащитный колпачок воздуховыпускного устройства. Отложите его в сторону, чтобы переустановить, когда работа будет сделано.

Шаг 3

Присоедините резиновый шланг к воздуховыпускному отверстию: Поместите торцевой гаечный ключ в коробке на прокачка и резиновый шланг надеть на штуцер над гаечным ключом.Резиновый шланг помогает избежать попадания жидкости загрязнение от попадания на колодки или обувь. Жидкость доступа следует промыть из шланга. промойте водой после завершения работы.

СПОНСОРНЫЕ ССЫЛКИ

Шаг 4

Удалить воздух из тормозной системы: Пришло время начать кровотечение. Начните с правой задней и откройте первый спускной клапан, в то время как противоположный конец резиновой трубки находится в жидкости контейнер для улова.

Попросите помощника медленно нажать на педаль тормоза и удерживать равномерное нажатие. Не отпускайте педаль.

После этого жидкость начнет вытекать из спускного устройства и трубки. Пузырьки воздуха будут вместе с потоком жидкости, если в системе присутствует воздух.

СПОНСОРНЫЕ ССЫЛКИ

Удерживая нажатой педаль и по мере того как поток жидкости начинает замедляться, затяните спускной клапан.Не позволяйте педали подниматься вверх, пока клапан открыть или он вернет такой воздух обратно в систему, и вам нужно будет запустить процесс кровотечения снова и снова.

После закрытия спускного клапана медленно поднимайте педаль тормоза, пока нога отрывается от колодки педали тормоза. Продолжайте этот процесс на каждом колесе, пока жидкость присутствует без пузырьков воздуха, выходящих из выпускного клапана или шланг, это может занять два или три раза. Теперь один угол системы обескровлен. Продолжайте эту операцию с левой задней стороны. Затем идите вправо, а затем закончить с левой передней. Никогда не нажимайте педаль тормоза, так как это приведет к попаданию дополнительного воздуха в система. Внутри главного цилиндра есть очень маленькое отверстие, которое позволяет новую жидкость в камеру главного цилиндра. Если накачать педаль тормоза может вызвать засасывание воздуха через уплотнения главного цилиндра.

При прокачке системы следить за уровнем тормозной жидкости в бачке и доливайте по мере необходимости.Добавьте дополнительную жидкость, чтобы главный цилиндр оставался полным. Не позволяют мастер опустеет или в систему будет закачан воздух.

Шаг 5

Заправьте тормозную жидкость: После завершения работы залейте тормозную жидкость до полной линии бачка и установите крышку на место.

СПОНСОРНЫЕ ССЫЛКИ

Протрите пролитую жидкость магазинным полотенцем и при необходимости промойте пораженный участок водой. Затем запустите двигатель и проверьте работу педали тормоза, которая должна быть устойчивой к максимальному ходу. Если педаль тормоза на полу или есть губчатая воздух все еще в системе или другая проблема. Это может означать, что тормозные колодки не отрегулированы. Главный цилиндр перепускается изнутри или в системе есть утечка.

Есть вопросы?

Если есть вопросы по поводу прокачки тормозов посетите наш форум.Если тебе надо машина совет по ремонту, обратитесь в наше сообщество механиков, которые будут рады помочь. Наш сервис всегда на 100% бесплатный.

Надеемся, вам понравилось это руководство. Мы создаем полный набор руководства по ремонту автомобилей. пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены каждый день.

Статья опубликована 06.06.2018

Как отремонтировать контрольную лампу ABS менее чем за 15 минут

Загорелась контрольная лампа антиблокировочной системы ABS? Мы команда сертифицированных механиков ASE кто создал это руководство, чтобы помочь вам решить проблему с тормозной системой ABS и сэкономить при этом значительную сумму денег или, по крайней мере, увидеть, что вы платят при ремонте.

ABS означает безопасность «антиблокировочная тормозная система». система контроля. Каждый раз, когда возникает проблема с Тормозная система ABS включит контрольную лампу.Это должно предупредить водителя что эта система безопасности больше не активна и отключена. Давайте прыгнем прямо.

Как это работает

Антиблокировочная тормозная система (ABS) помогает сохранять контроль и направление движения. устойчивость автомобиля при экстремальном торможении. Когда один или больше шин начинают буксовать, они теряют сцепление, позволяя автомобилю заехать какое бы направление ни пожелало, даже совсем боком. Исследования показали, что автомобиль с антиблокировочной системой может снизить вероятность аварии на 18%.Это достигается за счет управления скоростью вращения каждого колеса с помощью измерение давления в тормозной магистрали.

СПОНСОРНЫЕ ССЫЛКИ

Датчики частоты вращения колес расположены возле колеса и контролируют их вращение. скорость. Затем эта информация отправляется в компьютерный модуль, который вычисляет данные. от всех четырех колесных датчиков. Если компьютер видит одно или несколько колес вращаясь медленнее других, он сигнализирует клапану о сбросе давления в тормозной магистрали а затем пусть насос поддерживает это давление, чтобы колесо или колеса могли снова начать катиться.Вот почему вы почувствуете вибрацию педали тормоза, когда система активирована, что нормально.

Когда система ABS обнаруживает проблему, генерируется код неисправности, а затем хранится в системной памяти, которая включает сигнальную лампу. Большинство систем ABS работают «в реальном времени», поэтому, когда код был запущен, а затем исправлен код должен очиститься в течение нескольких минут езды.

Хотя ранние разработки состояли из многих частей, современные системы более простые и включают в себя главный компьютерный модуль, клапан и гидравлический насос узла и четыре датчика скорости вращения колес по одному на каждое колесо.Это упрощает ремонт и делает стоимость деталей более разумной.

Вот видео, которое покажет вам, что вас ждет, чтобы вы могли почувствовать больше комфортно о ремонте. После просмотра видео продолжайте вниз руководство для получения более подробной информации, которое регулярно обновляется. Мы представляем сначала проверьте самые простые вещи, прежде чем переходить к более сложным.

СПОНСОРНЫЕ ССЫЛКИ

Перед тем, как начать

Как только вы определились, что собираетесь решить проблему, припаркуйте машину на ровном месте. земля с трансмиссией в парке и аварийным тормозом, включенным с двигателем выключено.Вам может понадобиться разъем автомобиль, чтобы снять шину или заменить модуль управления. Всегда оставайся в безопасности использование домкратов при подъеме автомобиля в ремонт.

В этом руководстве вам может потребоваться удалять шина для тестирования или замены детали. тормозной суппорт и колодки также может потребоваться снять при замене колеса Датчик.

Есть два способа выполнить этот ремонт. Либо вы можете приобрести считыватель кодов, способный читать коды ABS, примерно за 44 доллара. 00 с Amazon или вы можете начать проверку системы вручную. Доступ к большинству диагностических кодов ABS разъемом ALDL, как и компьютерная система управления двигателем.

Если эта сигнальная лампа мигает или горит постоянно, это означает, что система отключена. Так что если вы оказались в ситуации, когда автомобилю нужна эта безопасность система не будет работать, и вы можете потерять контроль над автомобилем. Анти сигнальная лампа блокировки будет находиться в разных местах комбинации приборов для каждая машина, и это может сопровождаться красной сигнальной лампой.

СПОНСОРНЫЕ ССЫЛКИ

Шаг 1. Проверьте предохранитель ABS

Система abs, как и любая другая электрическая система, защищена предохранителем. который может перегореть, если произойдет скачок напряжения или если предохранитель перегорит. Если предохранитель перегорел, и вы заменили его, и он снова перегорел, короткое замыкание в система, которой обычно является компьютер АБС или двигатель насоса. Этот предохранитель ABS расположен в панели предохранителей под панелью приборов или в центре распределения питания под капот.

Подробнее: Как найти, проверить и заменить предохранитель ABS

Шаг 2. Проверьте датчик колеса ABS

Датчик скорости вращения колеса используется для контроля вращения колеса, которое затем контролируется компьютером АБС. Этот датчик используется вместе с статор колеса, который прикреплен к ШРУСу, ротору тормоза оси или ступице подшипника. Эти датчики подвержены дорожным условиям и вибрации, что может привести к их срабатыванию. короткое замыкание.Следуйте приведенному ниже руководству, чтобы выполнить тест с помощью вольтметра.

Подробнее: Как проверить датчик колеса ABS

СПОНСОРНЫЕ ССЫЛКИ

Шаг 3. Замените датчик скорости колеса ABS

Если после проверки датчика или если вы просканировали компьютер АБС и получили код неисправности C0035, C0040, C0041, C0045, C0046, C0050, C0051, C1221, C1222, C1223, C1224, C1225, C1226, C1227, C1228, C1232, C1233, C1234 или C1235 датчик либо отключен от сети, либо закорочен и требует замены. Эта работа не Это сложно и может быть выполнено с помощью основных инструментов и домкрата.

Подробнее: Как заменить датчик колеса ABS

Шаг 4. Замените компьютерный модуль АБС

Контроллер АБС используется для контроля скорости вращения колес и может погаснуть как иногда бывает с электроникой. Этот компьютерный модуль расположен в верхней части насоса. двигатель и крепится четырьмя или пятью крепежными болтами. Если система ABS остается включенной после выключения ключа, что обозначается гудением или у вас просканировал систему и одна из катушек управления клапаном сгорела агрегат необходимо заменить.

Подробнее: Как заменить блок управления АБС

Шаг 5: Проверка кольца статора

Датчик скорости вращения колеса работает вместе с датчиком для контроля скорость вращения колеса. Если это кольцо будет повреждено, это может вызвать система неисправна. Если это кольцо смещается или повреждается таким образом, что зубы отсутствуют, система будет постоянно активироваться, потому что думает колесо вращается медленнее, чем другие. В этом случае эти кольца должны быть физически осмотренный. Для этой проблемы не будет светиться сигнальная лампа.

Расположение этих колец может отличаться, некоторые видны в плане, как показано ниже. но другие могут быть расположены внутри ступицы подшипника или дифференциала. Корпус.

СПОНСОРНЫЕ ССЫЛКИ

Если у вас есть какие-либо вопросы и вам нужна дополнительная информация об этом руководстве, посетите наш форум, где сотни световых вопросов об АБС уже ответили наши сертифицированные механики.

Заключение

Будьте внимательны при первом вождении автомобиля после ремонта системы АБС. Слушать для аномальных шумов или проблем с производительностью, которые могут указывать на проблему, которая нужна дополнительная проверка. В большинстве случаев для американских пользователей очистка кода не требуется. построенные автомобили. Некоторые старые европейские и японские модели, возможно, потребуется очистить с помощью считыватель кода ABS. Если сигнальная лампа продолжает гореть после сброса кода, это означает у тебя все еще есть проблема. Если у вас есть вопросы по Тормоза с АБС посетите наш форум.

Существуют различные инструменты и принадлежности, которые вам понадобятся для выполнения этих работ. Мы создали для вас список, который легко получить, если у вас его еще нет.

Подробнее: Инструменты и расходные материалы, необходимые для ремонта системы АБС

Вам также понадобятся запасные части, такие как датчик скорости колеса, компьютерный модуль. или предохранители системы. Мы создали руководство, которое проинформирует вас, куда идти, чтобы получить лучшие предложения и качество.

СПОНСОРНЫЕ ССЫЛКИ

Подробнее: Замена АБС руководство по закупке запчастей

Чтобы получить более подробную информацию о вашем конкретном автомобиле, посетите наш руководство по ремонту информационное руководство.

Подробнее: ABS руководство по ремонту

Ремонт автомобилей может сделать любой, если он или она задумается. Если вы родитель пожалуйста, покажите своим детям, как делать ремонт, потому что им нужно будет знать это ценное информация также.

Выполнение работы для себя, семьи и друзей принесет вам удовлетворение и гордость, которую можно получить только правильно выполняя свою работу. 2CarPros будет рядом с вами на каждом шагу пути с нашими руководствами по ремонту, и если у вас есть вопросы, наша команда механика ответит им за свободно.

Статья опубликована 11.06.2018

Мой свет ABS загорелся. Взял мой грузовик, чтобы они могли поставить …

Вот схема подключения АБС (НИЖЕ), чтобы выяснить, какие провода предназначены для каждого соленоида, затем подайте 12 вольт и заземлите, чтобы подключить их, а затем выполните нормальное удаление воздуха. ВЫ могли бы быть достаточно умны, чтобы понять, как заставить это работать, но я нет. При нормальной работе во время заноса компьютер включает и выключает различные соленоиды очень быстро и в течение всего нескольких секунд. Со сканером процесс прокачки заканчивается почти так же быстро, как вы можете нажимать кнопки. Если бы вы подали 12 вольт, я бы побеспокоился, что соленоид может перегреться, если его держать под напряжением слишком долго.

Также имейте в виду, что некоторые управляемые соленоидом клапаны обычно открыты и блокируют поток жидкости при их использовании («блокирующие» клапаны), а некоторые нормально закрыты и открываются для пропускания жидкости при включении («сбросные» клапаны). Мы не знаем, к каким клапанам подавать питание или нужно ли включать одновременно несколько клапанов. Кто-то из инженеров, намного умнее нас, понял это и затем запрограммировал на это свои сканеры.

Вы можете подумать о том, чтобы включить зажигание, когда у вас кровотечение. Большинство компьютеров ABS проверяют клапаны во время шестисекундного процесса самотестирования, когда горит желтая сигнальная лампа. Я мог представить себе, как проделать это два или три раза, и этого могло бы быть достаточно, чтобы из камер выпал воздух. Самопроверка может быть прервана, если компьютер обнаружит, что у вас нажата педаль тормоза, поэтому подумайте о том, чтобы нажать на педаль тормоза через две или три секунды после включения зажигания. Этого может быть достаточно, чтобы вытолкнуть высвободившиеся пузырьки воздуха дальше по линии, после чего их можно будет удалить кровью, как обычно. Откройте выпускные винты, чтобы жидкость и воздух могли течь по линиям и от клапанов.

Никогда не нажимайте педаль тормоза наполовину до пола. Грязь и коррозия накапливаются в нижних половинах отверстий, где поршни в главном цилиндре обычно не перемещаются. Если нажать на педаль наполовину, резиновое манжетное уплотнение пройдет по грязи и может порвать ее.Это может привести к медленному опусканию педали тормоза, и это часто проявляется только через два или три дня.

изображений (нажмите для увеличения)

Воскресенье, 9 августа 2020 г., 12:50 (Объединенный)

Смотрите также

Круз шевроле код 95 как убрать
Как поменять успокоитель на ниве шевроле
Как поменять грм на шевроле круз
Как снять аккумулятор с шевроле лачетти
Как поставить передний кардан на ниву шевроле
Шевроле круз датчик коленвала как проверить
Как заменить масло в двигателе нива шевроле
Что лучше шевроле тахо или ниссан патрол
Как снять дверную обшивку на шевроле круз
Как открыть 210 мерседес если сел аккумулятор
Как выглядит шевроле блейзер

Как прокачать тормоза с абс (abs): пошаговая инструкция

Содержание

1 Процесс прокачки тормозов с АБС
2 Методы устранения
3 Прокачка тормозной системы Шевроле Лачетти Chevrole Lachetti (Дэу Дженра)
4 Как поменять тормозную жидкость на Шевроле Лачетти
5 Прокачка тормозной системы в ручную
6 Антиблокировочная система тормозов ABS: типы, виды
7 Chevrolet Lacetti Прокачка воздуха из тормозов гидроприводов тормозной системы Шевроле Лачетти

Процесс прокачки тормозов с АБС

Дабы качественно выполнить поставленную задачу желательно производить прокачку с помощником, начиная прокачивать тормозную систему с передних колес, затем задних (правое и левое).

Давление в тормозной системе с АБС может колеблется до 180 атм, именно по этому первым делом нужно сбросить его.

Сброс давления происходит методом разрядки аккумулятора давления. Для этого выключите зажигание и около 20 раз нажмите на педаль тормоза. А затем для перехода к следующему этапу прокачки тормоза отключите разъемы на бачке с тормозной жидкостью.

Общий принцип как прокачать тормоза с АБС

Находим и извлекаем предохранитель в блоке отвечающий за работу АБС;
Откручиваем колесо и находим штуцер РТЦ для прокачки тормоза;
Начинаем прокачивать тормоза с абс при выжатой педали;
Включаем гидравлический насос (включив зажигание, на приборной панели загорится лампочка АБС) и ждем пока весь воздух не выйдет;
Закручиваем штуцер и отпускаем педаль тормоза, если лампочка АБС больше не горит – все сделано правильно и воздух полностью вышел.

Последовательность удаления воздуха из ТС

Начинаем прокачивать тормоза с переднего правого, а потом левое. Процедура происходит при выключенном зажигании (положение на «0») и снятой клемме на бачке ТЖ.

Надеваем шланг, с бутылочкой, на штуцер и открываем его (рожковым ключом). Надавать нужно именно прозрачный шланг, чтобы было видно пузыри воздуха, а также другой конец шланга должен быть полностью помещен в жидкость.
Выжимаем полностью педаль и держим, докуда не выйдет весь воздух.
Закрутить штуцер и отпустить педаль как пойдет жидкость без воздуха.

Задние колеса прокачивается с включенным зажиганием на положении ключа «2».

Как и при прокачке передних колес надеваем шланг на штуцер для прокачки на суппорте.
Выдавив полностью педаль, поворачиваем ключ зажигания (чтобы запустить гидравлический насос). Наблюдаем за выходом воздуха и контролируем уровень тормозной жидкость в бачке (периодично доливаем). Чтобы насос не выше из строй нужно все время следить за уровнем ТЖ (чтобы не допустить работу «всухую»). А также не позволять непрерывно работать больше 2 мин. 3.Штуцер перекрываем после полного выхода пузырьков воздуха, а также выключается насос и отпускается тормоз.

Чтобы правильно прокачать тормоза с абс на заднем левом колесе последовательность действий нужно немного изменить.

Как в предыдущих случаях сначала надеваем шланг на штуцер и откручиваем не полностью, а только на 1 оборот, причем педаль не нужно выжимать.
Поворачиваем ключ зажигания, чтобы запустить гидравлический насос.
Как только воздух выйдет, выжимаем тормозную педаль до половины и закручиваем прокачивающий штуцер.
После чего отпускаем тормоз и ждем остановки насоса.
Выключаем зажигание и подключаем снятый разъем с бачка.

Если прокачивать тормоза нужно вместе с модулятором ABS то информацию по такой процедуре можно посмотреть тут.

В обязательном порядке после того как прокачали тормоза прежде чем выезжать нужно проверить герметичность системы и отсутствие подтеков. Контрольно проверить уровень тормозной жидкости.

Методы устранения

После того, как основные причины возгорания контрольной лампы АБС на Шевроле Лачетти определены, автолюбители пытаются собственными силами решить эту задачу. В данной части статьи рассмотрим возможные методы устранения появившейся проблемы без обращения в автосервис, где ремонт обойдется достаточно дорого.

Датчики АБС

Возгорание лампы АБС на контрольно-приборной панели указывает в первую очередь, что один или несколько датчиков не дают сигнал. Таким образом, существует два варианта — почему отказали измерители.

Первый — выход со строя непосредственно самого датчика АБС. Поэтому, стоит добраться до колодки проводов, которая соединяет цепь датчика с основной сетью. Затем отсоединить провода и проверить работоспособность измерителя при помощи мультиметра. Такую операцию необходимо совершить со всем датчиками ABS, которые установлены на автомобиле.

Второй — окисление соединителей в колодке проводов. Это может случиться после езды по снегу или во время дождя. Чтобы устранить проблему, необходимо рассоединить колодку и прочистить контактную группу. Затем, рекомендуется защитить соединение при помощи специальных средств, типа медной пасты.

Проводка

Появление лампы АБС сигнализирует неисправность в системе, и второе место, где рекомендуется искать неисправность является проводка ABS. Так, обрыв провода, или его повреждением может привести к возникновению такого эффекта. Чтобы устранить неисправность придется прозвонить всю проводку тестером и заменить поврежденный элемент.

Как показывает практика, большинство автолюбителей производят зачистку поврежденного участка, скрепление проводов и их изоляция. Рекомендуется проводить не просто скручивание проводки, а их пайку, во избежание коррозионных повреждений, перепадов напряжения и последующих разрывов. Изоляцию лучше проводить не изолентой, а термотрубкой. Это позволит уберечь от попадания влаги в ремонтный участок, а соответственно и предотвратит коррозию.

Блок АБС

В процессе эксплуатации, особенно если автомобилю больше 7 лет, может случиться так, что блок АБС может выйти со строя. Определения неисправности элемента достаточно сложный процесс, который под силу не каждому автомобилисту. Поскольку необходимо обладать определенными знаниями в автомобильной электрике.

О замене блока АБС и уже не говориться, поскольку неправильное подключение нового элемента может провести к выходу его со строя, поэтому такие процедуры рекомендуется доверить профессионалам. Поэтому, кто не уверен в своих силах, рекомендуется обратиться в автосервис с хорошим электриком.

Тормозные колодки

Неоднократно сигнализатор АБС загорается при износе тормозных колодок. Так, стоит проверить состояния этих важных элементов автомобиля. Для этого придется снять все 4 колеса и проверить каждую колодку отдельно, поскольку датчик мог сработать на любой из них.

Уровень жидкости и завоздушенность

Если предыдущие варианты прошли проверку и неисправностей не обнаружено, то стоит заглянуть в подкапотное пространство и проверить уровень тормозной жидкости в системе. Если в тормозном бачке отсутствует тормозная жидкость, то придется немного попотеть, поскольку обычной доливкой не обойтись и скорее всего система завоздушена.

Чтобы устранить неисправность, необходимо доливая жидкость прокачать все четыре колеса, чтобы выгнать воздух с системы. Но, прокачки тормозной системы будет не достаточно и необходимо сбросить ошибку, которая возникла в электронном блоке управления автомобилем.

Блок управления

Еще одно место, где может крыться неисправность остается электронный блок управления транспортным средством, или в простонародии — «мозги». Как было выяснено, загорание контрольной лампы ABS, — это «болезнь» всех Шевроле Лачетти. В большинстве случаев, она кроется именно в программной части. Так, для устранения неисправности необходимо подключаться к ЭБУ и сбрасывать ошибки. Если данный вариант не поможет, то стоит перепрошить блок управления. Как показывает практика, это лечить не только проблему с контрольной лампой АБС, но и другие частые неисправности.

Прокачка тормозной системы Шевроле Лачетти Chevrole Lachetti (Дэу Дженра)

(показано левостороннее рулевое управление, правостороннее аналогично) При выключенном двигателе несколько раз нажмите педаль тормоза, чтобы сравнять давление в вакуумном усилителе с атмосферным

увеличить обозначения Важно: Если вы предполагаете, что в главном цилиндре может быть воздух, следует его прокачать перед прокачкой колесного цилиндра или суппорта. Заполните бачок главного цилиндра тормозной жидкостью

Во время проведения прокачки главный цилиндр должен быть заполнен жидкостью не меньше, чем наполовину. увеличить обозначения Отсоедините трубки гидропривода тормозных механизмов передних колес от главного цилиндра. Заполняйте главный цилиндр жидкостью до тех пор, пока она не начнет выливаться через штуцер шлангов тормозных механизмов передних колес. Подключите трубки гидропривода тормозных механизмов передних колес к главному цилиндру. Затянуть Затяните соединения трубок моментом 16 Н•м (12 фунт-футов). Ослабьте крепление трубок переднего контура к главному цилиндру, чтобы удалить воздух из цилиндра. Затяните крепление трубки (см. шаг 5) и плавно отпустите педаль тормоза. Подождите 15 секунд, прежде чем переходить к следующему шагу. Повторяйте описанную процедуру с 15-секундной паузой до тех пор, пока из главного цилиндра не выйдет весь воздух. увеличить обозначения Примечание: Не допускайте попадания тормозной жидкости на лакокрасочное покрытие, т. к. это может привести к его повреждению. После того, как через передний штуцер весь воздух будет удален, повторите ту же процедуру для заднего штуцера. увеличить обозначения Важно: На автомобилях, оборудованных АБС, прокачка проводится в следующем порядке: правое заднее колесо, левое заднее, левое переднее и правое переднее. Для прокачки тормозной системы на автомобилях, оборудованных АБС, Наденьте на штуцер прозрачную трубку. Опустите трубку в прозрачный сосуд и погрузите ее в жидкость. увеличить обозначения Мягко выжмите педаль тормоза один раз и удерживайте ее в этом положении. Снимите защитный колпачок со штуцера и ослабьте его крепление, чтобы выпустить воздух из цилиндра. Затяните штуцер прокачки. Затянуть Затяните штуцер прокачки моментом 8 Н•м (71 фунт-дюйм). Плавно отпустите педаль тормоза. Выждите 15 секунд, прежде чем переходить к следующему шагу. Важно: При резком нажатии педали тормоза перемещение плавающего поршня в главном цилиндре происходит таким образом, что прокачка становится невозможной. Повторяйте описанную процедуру с 15-секундной паузой до тех пор, пока не выйдет весь воздух. Для полного удаления воздуха из системы процедуру, возможно, придется повторить 10 или более раз. Установите на место защитные колпачки переднего штуцера. увеличить обозначения Продолжайте прокачку переднего контура в необходимой последовательности, начиная с шага 12. Проверьте педаль тормоза на мягкость. Повторите процедуру прокачки сначала, чтобы устранить данный дефект. Установите на место защитный колпачок штуцера. увеличить обозначения Прокачка тормозной системы под давлением Примечание: Для прокачки под давлением необходимо использовать оборудование мембранного типа. Нагнетаемый сжатый воздух должен отделяться от тормозной жидкости резиновой мембраной, чтобы предотвратить попадание в систему гидропривода воздуха, воды, масла и других посторонних веществ. Загрязнение тормозной жидкости может привести к выходу из строя деталей системы и снижению эффективности торможения.
Разъедините электрический разъем главного цилиндра. Снимите крышку бачка тормозной жидкости. увеличить обозначения
Подключите штуцер с переходником к бачку тормозной жидкости. На автомобилях, оборудованных АБС, необходимо снять штуцера прокачки гидравлического модулятора. Подайте на шаровой клапан штуцера прокачки давление 140-172 кПа (20-25 фунтов/кв.дюйм) Подсоедините шланг к переходнику. Откройте клапан. Приподнимите автомобиль и установите его на предусмотренные для этого опоры. Важно: Прокачка проводится в следующем порядке: правое заднее колесо, левое переднее, левое заднее и правое переднее.
Наденьте сливной шланг на штуцер. Свободный конец шланга опустите в чистый сосуд, частично заполненный тормозной жидкостью. Отверните на пол-оборота/три четверти оборота штуцер прокачки и сливайте жидкость до тех пор, пока не прекратится выход воздуха. Примечание: После прокачки в бачке тормозной жидкости может наблюдаться повышенное давление. При снятии шланга или крышки переходника следует накрыть крышку и место соединения ветошью. Проверьте педаль тормоза на мягкость. Повторите процедуру прокачки сначала, чтобы устранить данный дефект.

Как поменять тормозную жидкость на Шевроле Лачетти

Для этого придется откачать старую жидкость из бачка, залить свежую, создать в системе давление (покачав педалью или спец приспособлением), надеть на штуцер шланг (один конец которого будет в прозрачной бутылке с жидкостью), открутить штуцер прокачки на суппорте колеса, дождаться пока пойдет свежая тормозная жидкость без воздуха

Очень важно соблюдать схему прокачки

Воздух из системы извлекаем при заглушенном моторе, с начала с одного контура, а затем с другого соблюдая последовательность прокачки тормозов: правого заднего колеса; левого переднего колеса; левого заднего колеса; правого переднего колеса.

Инструкция по замене ТЖ своими руками:

Отвинчиваем крышку резервуара ГТЦ.
При помощи шприца откачиваем рабочую жидкость из бачка.
Льем новую ТЖ до нижней венца в горловине бачка. Важно, не допустить проникновение воздуха в гидросистему авто. Для этого необходимо следить, чтобы её уровень в резервуаре не снизился ниже отметки «MIN»

Прокачку тормозов необходимо осуществляем с подсобником. Вычищаем от загрязнений штуцер тормозного цилиндра колеса и вынимаем защитный колпачок.
С помощью ключа «на 10» ослабляем затяжку штуцера прокачки.
Надеваем на виниловый шланг на один конец, а другой опускаем в бутылку, наполовину наполненную тормозной жидкостью.
Подсобник должен выжать педаль 4-5 раза, качнув ТЖ и удержать её в нижнем положении.
Продолжаем отвинчивать ключом штуцер на ½-¾ оборота. При этом из конца трубки должны выходить старая ТЖ и пузырьки воздуха, а тем временем педаль дожимается до упора.
Как только ТЖ перестанет течь, заворачиваем штуцер и отпускаем педаль.
Проводим вышеперечисленные действия покуда из шланга не польётся новая тормозушка. При этом ход педали не должен превышать половины расстояния до пола.
Проводим аналогичные действия на другом колесе того же контура (согласно схеме).
Таким же способом прокачиваем тормозные механизмы колес другого контура (согласно схеме).

Для работы понадобится следующие:

помощник;
прозрачная трубка диаметром 4-5 мм;
прозрачная бутылка;
спецключ «на 10 мм»;
тара для слива ТЖ;
шприц;
новая тормозная жидкость класса ДОТ4.

Производим замену тормозной жидкости в автомобиле Шевроле Лачетти.

Откручиваем крышку бачка тормозной жидкости.

Откачиваем шприцом тормозную жидкость, но не всю, желательно оставить немного на дне, чтобы не завоздушить систему.

Берем новую жидкость и заливаем до отметки MAX.

Спускаемся вниз и снимаем колесо.

Удаляем резиновый защитный чехол. Одеваем на штуцер прокачки шланг для слива тормозной жидкости.

Далее помощник нажимает на педали, чтобы создать давление в контуре, в это время необходимо открутить штуцер прокачки.

Сливаем жидкость вместе с пузырьками воздуха в заранее подготовленную емкость и закручиваем штуцер прокачки.

Во время слива жидкости обращаем внимание на цвет и спускаем до тех пор, пока не пойдет чистая тормозная жидкость. Таким образом, прокачиваем все колеса

Затем снимаем шланг, устанавливаем колесо обратно.

Затем проверяем уровень тормозной жидкости в бачке, если нужно, то доливаем до отметки MAX. И приступаем к другому колесу, согласно схемы прокачки.

Проделав процедуру прокачки и долива ТЖ на всех колесах, еще раз проверяем уровень в бачке (если надо доливаем). Затем закручиваем крышку на бачке тормозной жидкости. Замена закончена.

Прокачка тормозной системы в ручную

Прокачать тормозную систему можно в ручную и под давлением. На данной странице рассмотрим прокачку тормозной системы вручную на примере автомобиля Шевроле Лачетти (показано левостороннее рулевое управление, правостороннее аналогично)

1. При выключенном двигателе несколько раз нажмите педаль тормоза, чтобы сравнять давление в вакуумном усилителе с атмосферным.

1. Заполните бачок главного цилиндра тормозной жидкостью. Во время проведения прокачки главный цилиндр должен быть заполнен жидкостью не меньше, чем наполовину.

1. Отсоедините трубки гидропривода тормозных механизмов передних колес от главного цилиндра.
2. Заполняйте главный цилиндр жидкостью до тех пор, пока она не начнет выливаться через штуцер шлангов тормозных механизмов передних колес.
3. Подключите трубки гидропривода тормозных механизмов передних колес к главному цилиндру.

1. Мягко выжмите педаль тормоза один раз и удерживайте ее в этом положении.

1. Ослабьте крепление трубок переднего контура к главному цилиндру, чтобы удалить воздух из цилиндра.
2. Затяните крепление трубки (см. шаг 5) и плавно отпустите педаль тормоза. Подождите 15 секунд, прежде чем переходить к следующему шагу.
3. Повторяйте описанную процедуру с 15-секундной паузой до тех пор, пока из главного цилиндра не выйдет весь воздух.

1. После того, как через передний штуцер весь воздух будет удален, повторите ту же процедуру для заднего штуцера.

1. Наденьте на штуцер прозрачную трубку. Опустите трубку в прозрачный сосуд и погрузите ее в жидкость.

1. Мягко выжмите педаль тормоза один раз и удерживайте ее в этом положении.
2. Снимите защитный колпачок со штуцера и ослабьте его крепление, чтобы выпустить воздух из цилиндра.
3. Затяните штуцер прокачки.

1. Плавно отпустите педаль тормоза. Выждите 15 секунд, прежде чем переходить к следующему шагу.

1. Повторяйте описанную процедуру с 15-секундной паузой до тех пор, пока не выйдет весь воздух. Для полного удаления воздуха из системы процедуру, возможно, придется повторить 10 или более раз.
2. Установите на место защитные колпачки переднего штуцера.

Продолжайте прокачку переднего контура в необходимой последовательности.
Проверьте педаль тормоза на мягкость. Повторите процедуру прокачки сначала, чтобы устранить данный дефект.
Установите на место защитный колпачок штуцера.

Антиблокировочная система тормозов ABS: типы, виды

В зависимости от типа и вида ABS классифицируются на:

Одна схема работы система АБС — это, когда все устройства, составляющие АБС, расположены в одном узле. То есть, блок гидроклапанов, гидроаккумулятор и насос находятся в одном узле.
Вторая схема ABS — это, когда составляющие устройства (блок гидроклапанов, гидроаккумулятор и насос) расположены в разных местах. В таком виде тормозной системы, кроме модуля ABS, есть еще модуль ESP и модуль SBC.

Если в машине система первого типа, то легко можно сделать правильную прокачку АБС.

Если в машине система второго типа, то одному и без сканера не справиться, требуется прокачать в сервис на техническое обслуживание.

Система ABS состоит из:

Датчики (устанавливаются на ступицах). При замене ступиц заднего колеса, а также некоторых передних, можно заметить специальные выемки для датчиков. Занимаются передачей данный о скорости движения.
Клапаны управления (устанавливаются в тормозной системе). Служат для изменения давления в системе.
Электронный блок. Получает информации о скорости от датчиков и регулирует клапаны управления.

Chevrolet Lacetti Прокачка воздуха из тормозов гидроприводов тормозной системы Шевроле Лачетти

Chevrolet Lacetti Прокачка гидроприводов тормозной системы

Прокачиваем тормоза для удаления воздуха из гидропривода после его разгерметизации при замене главного цилиндра, рабочих цилиндров тормозных механизмов колес, шлангов, трубок, а также в случае замены рабочей жидкости или когда педаль тормоза становится «мягкой». Воздух из системы удаляем при неработающем двигателе сначала из одного контура, а затем из другого в следующей последовательности: — тормозной механизм правого заднего колеса; — тормозной механизм левого переднего колеса; — тормозной механизм левого заднего колеса; — тормозной механизм правого переднего колеса.

При попадании воздуха в один из контуров достаточно прокачать только этот контур, а не весь гидропривод. Перед прокачкой проверяем уровень рабочей жидкости в бачке гидроприводов тормозов и сцепления. При необходимости доливаем жидкость (см. Проверка уровня жидкости в бачке гидроприводов тормозов и сцепления).

…и снимаем с него защитный колпачок.

Накидным ключом «на 10» ослабляем затяжку штуцера прокачки. Надеваем на штуцер шланг, а свободный его конец погружаем в емкость, частично заполненную рабочей жидкостью.

Помощник должен энергично нажать педаль тормоза до упора 4–5 раз и удерживать ее нажатой.

Ключом «на 10» отворачиваем штуцер прокачки на 1/2–3/4 оборота. При этом из шланга будет вытекать жидкость с пузырьками воздуха, а педаль тормоза следует дожимать до упора. Как только жидкость перестанет вытекать из шланга, заворачиваем штуцер и только после этого помощник может отпустить педаль.

Повторяем прокачку до тех пор, пока в выходящей из шланга жидкости не перестанут появляться пузырьки воздуха. Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок.

Снимаем защитный колпачок со штуцера прокачки тормозного механизма левого переднего колеса.

Прокачиваем, как описано выше…

…тормозной механизм левого переднего колеса, отворачивая штуцер прокачки ключом «на 10». Аналогично прокачиваем тормозные механизмы другого контура. При прокачке нужно следить за уровнем жидкости в бачке и при необходимости доливать жидкость.

Если при нажатии педали тормоза ощущается ее «мягкость» и увеличенный ход, значит, в системе остался воздух. В этом случае повторяем прокачку до тех пор, пока педаль не станет «жесткой», т. е. при нажатии проходить не более половины расстояния до пола. Если воздух не удается удалить, проверяем герметичность соединений, трубопроводов, шлангов, главного и рабочих цилиндров. Подтекающие соединения подтягиваем, неисправные главный и рабочие цилиндры заменяем (см. Тормозная система).

3 важных шага по прокачке тормозной системы с ABS своими руками

Прокачать тормоза с АБС не так сложно как кажется, однако требует от водителя определенных знаний и навыков, а в не которых случаях, по причине специфике конструкторских решений самих систем ABS, без обращения в сервисные центры по обслуживанию автомобилей невозможно обойтись.

Типы систем АБС

Сегодня на современных автомобилях установлены два типа АБС, которые по конструкторскому решению можно отнести к простым и сложным устройствам:

Простая (стандартная) Встречаются одноканальные (применяется на фургонах и заднеприводных пикапах) и двухканальные системы (регулируют усилия отдельно для задней и передней оси). Тормоза с такой ABS прокачиваются в домашних условиях, в нее входят: насос, блок гидроклапанов, гидроаккумулятор.
Сложная. Встречаются трехканальные (передние колеса управляются независимо друг от друга, а задние одновременно) и четырехканальная системы (электронный блок управляет каждым колесом в отдельности). Используется, как правило, с другими системами (курсовой устойчивости ESP, SBC — электрогидравлическая система тормозов устанавливается на Mercedes W211, W219, R230, Maybach и другие, в ней отсутствует прямая связь между педалью тормоза и тормозной системой). Здесь перечисленные в п.1 устройства распределяются по разным узлам. Прокачивать такие тормоза нужно на специализированных СТО так как для диагностики правильно выполненных работы потребуется специальный сканер для контроля клапанов модулятора.

Общий принцип прокачки тормозов с АБС

Для выполнения работ пригласите помощника. Прокачку начинают с передних колес (правое — левое), потом переходят к задним (тоже правое, а потом левое).

Отключите разъем на бочке с тормозной жидкостью.
Найдите предохранитель, который отвечает за работу АБС автомобиля и выньте его. Этим мы добиваемся полного отключения системы.
Находим и откручиваем штуцер прокачки РТЦ (для этого придется снять колесо).
Прокачка тормозной системы абс дальше проводится при выжатой педали тормоза.
Включите зажигание автомобиля, при этом должна загореться лампочка неисправности ABS. Одновременно запускается насос, который выгоняет воздух из контура тормозной системы.
Закрутите штуцер РТЦ и отпустите педаль тормоза. Если лампочка погасла, значит, вы все сделали правильно, прокачка завершена.

Дальше разберем поэтапно все важные моменты.

Порядок удаления воздуха из тормозной системы

Как уже отмечалось выше, сначала прокачиваем тормоза передних колес — сначала правое, потом левое.

Прокачка передних колес

Выключите зажигание (положение «0»).
Отсоедините разъем на бачке с тормозной жидкостью.
Как и при прокачке обычной тормозной системы, берем шланг, желательно прозрачный, надеваем его на штуцер прокачки, и открываем последний на один оборот.
Нажимаем на педаль тормоза, смотрим, как выходит завоздушенная жидкость. Закручиваем штуцер обратно, отпускаем педаль.
Можно повторить несколько раз, пока не прекратится выход завоздушенной смеси.

Тоже самое проделываем и на втором переднем колесе.

Прокачка тормозов на заднем правом колесе

Начинаем с правого заднего колеса.
Включите зажигание (ключ в положении «2»).
Так же надеваем шланг на штуцер и откручиваем сам штуцер на один оборот.
Нажимаем на педаль тормоза и удерживаем ее в таком положении.
Заводим двигатель, при этом работающий насос начнет выгонять завоздушенную смесь. За этим процессом нужно наблюдать внимательно. Как только начинает выходить жидкость без воздуха, сразу перекрывается штуцер и отпускается педаль тормоза.
Выключаем зажигание.

Прокачка тормозов на заднем левом колесе

Не выжимая педали тормоза надевает прозрачный шланг на штуцер. Откручиваем последний только на 1 оборот (это важно).
Запускаем гидравлический насос провернув ключи в замке зажигания.
Ждем пока выйдет весь воздух.
Выжимаем педаль до половины.
Держа педаль в полувыжатом положении закручиваем штуцер.
Отпускаем педаль.
Ожидаем остановки насоса и выключаем зажигание.

Также читайте как прокачать тормоза без помощника.

Прокачка тормозов с четырехканальной АБС

Как уже отмечалось выше, когда все составляющие детали (гидромодуль с клапанами, гидроаккумулятор) этой системы расположены в разных узлах и управление осуществляется каждым колесом в отдельности.

Такой сканер дорогой и у обычных водителей встречается редко. Поэтому прокачка тормозов с АБС такого вида, как правило, выполняется на СТО.

Если у кого-то есть другие методы прокачки тормозов с абс, прошу делиться ими в комментариях.

Ремонт тормозной системы с ABS Шевроле Лачетти Chevrole Lachetti (Дэу Дженра)

Меры предосторожности при техническом обслуживании

Внимание! Тормозная жидкость может вызывать раздражение глаз и кожи. В случае ее попадания в глаза или на кожу следует предпринять следующие меры:

Попадание в глаза — промыть большим количеством воды.
Попадание на кожу — вымыть водой с мылом.
Попадание в пищеварительный тракт — немедленно обратиться к врачу.

Внимание! Во избежание аварийных ситуаций, вызванных неэффективной работой тормозной системы, ЗАПРЕЩАЕТСЯ подключать к гидроприводу тормозной системы дополнительные трубопроводы для привода тормозных механизмов прицепа.

Примечание: Снятые крепежные детали следует устанавливать на их старое место. Заменяемые крепежные детали должны иметь тот же номер детали. Если крепежные детали с необходимым номером отсутствуют, следует использовать крепеж того же размера и прочности (или более прочный). Крепежные элементы, не подлежащие повторному использованию или требующие затяжки определенным моментом, будут названы отдельно. При установке крепежных элементов следует строго соблюдать момент затяжки, если он указан. Невыполнение данных рекомендаций может привести к повреждению отдельных деталей или всей системы.

Примечание: В системе гидропривода следует использовать жидкость «dot 3» или аналогичные ей жидкости. Не рекомендуется использовать жидкость «dot 5» (силиконсодержащая). При ее использовании возможно снижение эффективности торможения и сокращение срока службы системы.

Примечание: Не допускайте попадания тормозной жидкости на лакокрасочное покрытие, электропроводку и электрические разъемы. Тормозная жидкость способна разъедать краску и вызывать коррозию электрических соединений. При случайном проливании жидкости следует промыть пострадавший участок водой, чтобы снизить возможные последствия.

Меры предосторожности при техническом обслуживании электроники

Не допускайте перегрузки электрических схем контроллера тормозной системы. При проведении проверок на разрыв или замыкание цепей не следует подавать на них напряжение или замыкать их на землю, если это не предусмотрено процедурой диагностики. Для проверки электрических цепей следует использовать мультиметр с высоким внутренним сопротивлением. Не допускается отсоединять контроллеры или подавать на них напряжение, если замок зажигания находится в положении on. Перед отключением или подключением аккумуляторной батареи, электрических разъемов или снятием/установкой предохранителей необходимо перевести замок зажигания в положение off.

Общие меры предосторожности при техническом обслуживании

Пред проведением сварочных работ с использованием электродуговой сварки необходимо разъединить электрический разъем контроллера тормозной системы.
Не допускается разбирать узлы, техническое обслуживание которых не предусмотрено. Гидравлический модулятор и контроллер тормозной системы могут заменяться отдельно друг от друга, однако обслуживанию они не подлежат. Контроллер и модулятор не имеют в своем составе заменяемых деталей, и доступ к их внутренним элементам не предусмотрен.

Прокачка тормозной системы с ABS

Запасные модуляторы поставляются заправленными и прокачанными. При проведении стандартных операций техобслуживания, например при замене контроллера тормозной системы, воздух в модулятор не проникает и обычной прокачки будет вполне достаточно.

При попадании воздуха в гидравлический модулятор, а также в случае установки незаполненного модулятора, для его прокачки воспользуйтесь диагностическим прибором и предусмотренной в нем программой прокачки тормозной системы. Ручная прокачка модулятора не предусмотрена.

увеличить обозначения

АБС 5. 3

(показано левостороннее рулевое управление, правостороннее аналогично)

Порядок снятия

Отсоедините отрицательный провод аккумулятора.
Разъедините 31-контактный разъем жгута проводов АБС на контроллере тормозной системы.
Накройте колодки разъема на жгуте и контроллере, чтобы защитить их от попадания тормозной жидкости.

Примечание: Не допускайте попадания воздуха в гидравлический блок и трубки гидропривода от главного цилиндра. В случае попадания воздуха в гидравлический блок потребуется провести его прокачку с помощью диагностического прибора, запрограммированного на АБС 5.3. Если в гидравлический блок не проник воздух, обычной прокачки будет вполне достаточно.

Отсоедините трубки гидропривода тормозной системы от гидравлического блока. Чтобы сдвинуть отсоединенные трубки в сторону, возможно, потребуется ослабить гайки их крепления к главному цилиндру.
Ослабьте гайки крепления гидравлического блока.
Отведите трубки гидропривода в сторону, чтобы облегчить демонтаж блока АБС 5.3 с кронштейна.
Затяните гайки трубок гидропривода на главном цилиндре, чтобы предотвратить утечку тормозной жидкости.
Закройте отверстия трубок.

увеличить обозначения

Порядок установки

Установите гидравлический блок АБС 5.3 на кронштейн и закрепите его гайками.

Затянуть

Затяните гайки крепления блока АБС 5.3 моментом 15 Н•м (11 фунт-футов).

Снимите резьбовые заглушки и подключите трубки гидропривода тормозной системы.

Затянуть

Затяните гайки трубок моментом 22 Н•м (16 фунт-футов).

Соедините 31-контактный разъем жгута проводов j1.
Присоедините отрицательный провод аккумулятора.
Прокачайте систему гидропривода.

Прокачка тормозов Chevrolet Spark

Главная
Ремонт
Ремонт тормозной системы
Прокачка тормозов Chevrolet Spark

Как определить, что тормозную систему требуется прокачать? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

неравномерное тормозное усилие на колёсах – при торможении авто уводит с траектории
требуется применить дополнительное усилие при нажатии на педаль, чтобы машина остановилась
увеличился ход педали
произошла разгерметизация гидропривода (как при поломке, так и планово в процессе ремонта)

Доверяйте прокачку тормозной системы только профессионалам!

Когда нужно прокачивать тормоза Chevrolet Spark?
Как понять, что в тормозной системе Chevrolet Spark есть воздух?
Какую тормозную жидкость залить в систему Chevrolet Spark?
Можно ли прокачивать тормозную систему Chevrolet Spark, если она оборудована ABS и ESP?
Каков порядок прокачки тормозов Chevrolet Spark?
Ошибки при самостоятельной прокачке тормозной системы Chevrolet Spark.
Что делать, если сломался штуцер прокачки тормозов Chevrolet Spark?

КОГДА НУЖНО ПРОКАЧИВАТЬ ТОРМОЗА Chevrolet Spark?

Прокачивание тормозов – удаление воздуха – может потребоваться по нескольким причинам:

Был осуществлён ремонт тормозной системы Chevrolet Spark с отсоединением магистральных трубок, то есть произошло завоздушивание: замена шлангов и патрубков, демонтаж главного тормозного цилиндра или вакуумного усилителя, проводился тюнинг тормозов.
Произошла разгерметизация – повреждение магистралей тормозной жидкости.
Проводилась замена тормозной жидкости Chevrolet Spark.
Уровень тормозной жидкости в расширительном бачке снизился до критической отметки.

КАК ПОНЯТЬ, ЧТО В ТОРМОЗНОЙ СИСТЕМЕ Chevrolet Spark ЕСТЬ ВОЗДУХ?

Когда тормоза завоздушены, заметно меняются ощущения водителя от нажатия на тормозную педаль:

Заметно увеличивается длина тормозного пути.
Остановка происходит рывками.
Ход педали также увеличивается.
Педаль тормоза Chevrolet Spark становится неестественно мягкой, «ватной».

КАКУЮ ТОРМОЗНУЮ ЖИДКОСТЬ ЗАЛИТЬ В СИСТЕМУ Chevrolet Spark?

Существует четыре класса тормозной жидкости: DOT 3, DOT 4, DOT 5 и DOT 5.1. Как правило, в системе автомобилей применяется состав на гликолевой основе – DOT 3, DON 4 и DOT 5.1. DOT 5 изготовлена на основе силикона, который не способен вбирать влагу, но зато в процессе эксплуатации насыщается воздухом, что неприемлемо для ABS, ESP и остальных электронных систем торможения. Чтобы понять, какая жидкость залита в тормоза вашего авто, достаточно взглянуть на её цвет: гликоль – жёлтого цвета, силикон – красного.

Смешивание силиконовых и гликолевых жидкостей в системе тормозов Chevrolet Spark недопустимо! Добавлять в состав, предназначенный для тормозов с ABS, жидкость, для этого не предназначенную, также не следует. При смешивании DOT 5. 1 или DON 4 с DOT 3 приводит к значительному снижению температуры кипения тормозной жидкости.

Если вы не знаете, какая жидкость залита в тормоза вашего авто, рекомендуется провести осмотр шлангов, трубок и соединений на предмет течей, а затем полную замену жидкости с последующей прокачкой тормозной системы.

МОЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Chevrolet Spark, ЕСЛИ ОНА ОБОРУДОВАНА ABS И ESP?

Прокачку тормозов Chevrolet Spark с АБС самостоятельно проводить не рекомендуется. Когда блок клапанов и гидроаккумулятор представляют одну конструкция – достаточно отключить систему ABS, но в случае расположения этих элементов в разных местах потребуются дополнительные знания и профессиональный сканер, который имеется только в автосервисах. То же касается и автомобилей с ESP.

КАКОВ ПОРЯДОК ПРОКАЧКИ ТОРМОЗОВ Chevrolet Spark?

Перед началом процесса прокачивания тормозов обязательно проверяют объём жидкости в бачке – он должен быть на максимальной отметке. Также следует разблокировать регулятор давления, расположенный на задней оси и провести чистку клапанов для стравливания воздуха на каждом суппорте.

Стандартный алгоритм прокачки тормозной системы Chevrolet Spark требует начинать процедуру с заднего правого колеса, затем приступать к заднему левому, далее работать с передним правым и закончить работу на переднем левым. Однако, стоит ознакомиться с последовательностью в сервисной книжке вашего автомобиля. Если такие данные недоступны, то применяется стандартный подход, описанный выше.

ОШИБКИ ПРИ САМОСТОЯТЕЛЬНОЙ ПРОКАЧКЕ ТОРМОЗНОЙ СИСТЕМЫ Chevrolet Spark.

Мастерам автосервиса не раз приходилось проводить ремонт Chevrolet Spark после самостоятельной прокачки тормозов автовладельцем. Как правило, встречаются три типовые ошибки:

В тормозную систему добавляют жидкость, не соответствующую той, которая уже залита. Это приводит к разрушению резиновых уплотнителей и, как следствие, к разгерметизации. Этапы ремонта: замена всех резиновых элементов, замена тормозной жидкости Chevrolet Spark, повторная прокачка тормозов.
Допускают падение уровня тормозной жидкости ниже минимального значения. Многие забывают о том, что в процессе прокачки следует постоянно доливать тормозную жидкость в бачок Chevrolet Spark, в противном случае воздух снова попадает в систему. Этапы ремонта: добавить жидкость в систему, повторно произвести прокачку.
Превышают давление в бачке до критического. Рекомендованное давление не должно быть выше 0,8 Атм, иначе бачок лопается. Этапы ремонта: замена бачка Chevrolet Spark, добавление тормозной жидкости в систему, прокачка тормозов.

ЧТО ДЕЛАТЬ, ЕСЛИ СЛОМАЛСЯ ШТУЦЕР ПРОКАЧКИ ТОРМОЗОВ Chevrolet Spark?

Рассмотрим причины поломки клапана:

Жидкость давно не менялась, а значит систему не прокачивали долгое время, из-за чего клапан заклинило.
При проведении работ штуцер слишком сильно зажали.
Клапан подвергся коррозии.

Обломок штуцера извлекают высверливанием или навариванием вспомогательного элемента. Если же причина в окислении, стоит осмотреть весь суппорт Chevrolet Spark на предмет износа: возможно, замена детали в сборе будет актуальной.

Замена тормозной жидкости Лачетти. Замена жидкости в гидравлике тормозов и сцепления шевроле лачетти Какую тормозную жидкость заливать в лачетти

Гидравлическая тормозная система шевроле лачетти имеет два контура, в том числе и с системой АБС. Каждый из этих контуров автомобиля обеспечивает торможение колес двух механизмов, расположенных на автомобиле по диагонали.

Автомобиль также имеет один резервуар, отвечающий за подачу рабочей жидкости, как для системы сцепления, так и для автомобиля. Правильная работа тормозов поддерживается не только необходимостью смены колодок, но и своевременной заменой тормозной жидкости (ТФ), в соответствии с регламентом Лачетти. Как это сделать — смотрите на фото.

Согласно инструкции по применению рабочих жидкостей для Chevrolet Lacetti, в гидравлическую систему тормозов и сцепления следует заливать тормозную жидкость 0,5 литра .

Производитель разрешает использование тормозной жидкости, соответствующей требованиям спецификации FMVSS116 и DOT4 .

В некоторых руководствах говорится о применении DOT5 на Chevrolet Lacetti. Следует отметить, что в той же инструкции указано, какой ТЖ следует использовать, наименование которого указано на бачке главного тормозного цилиндра (ГТЦ). Во-вторых, тормозная жидкость DOT5 не совместима ни с DOT3, ни с DOT4+, ни с DOT4, к тому же она не используется в автомобилях с системой ABS.

Оригинальная тормозная жидкость General Motors имеет артикул 93160363. Аналогичной заменой будет тормозная жидкость «BRAKE FLUID» от Opel, каталожный номер — 1942421, производства GMotors для автомобилей Opel. Цена этой рабочей жидкости 450 рублей.

В наличии также широкий ассортимент ТЖ других производителей Fenox «SBrake» SBF4005, Miles «BRAKE FLUID» EBF455, Hella-Pagid «BRAKE FLUID» 8DF355360011, Miles «BRAKE FLUID» EBF910. Цена на эти жидкости варьируется от 100 до 200 рублей .

Цены действительны на осень 2017 года для Москвы и области.

Как поменять тормозную жидкость на Шевроле Лачетти

Для этого придется откачать из бачка старую жидкость, залить свежую, создать давление в системе (качанием педали или специальной устройства), надеваем на штуцер шланг (один конец которого будет в прозрачной бутылке с жидкостью), откручиваем спускной кран на колесном суппорте, ждем пока пойдет свежая тормозная жидкость без воздуха. Очень важно следовать схеме.

Выпускаем воздух из системы при выключенном двигателе, сначала из одного контура, а затем из другого, соблюдая последовательность прокачки тормозов: правое заднее колесо; левое переднее колесо; левое заднее колесо; правое переднее колесо.

Инструкция по замене ТЖ своими руками:

Откручиваем крышку бака ГТЦ.
С помощью шприца откачиваем рабочую жидкость из бака.
Заливаем новый ТЖ до нижнего венца в горловине бака.
Важно не допустить попадания воздуха в гидравлическую систему автомобиля. Для этого необходимо следить, чтобы его уровень в бачке не опускался ниже отметки «MIN».
Прокачка тормозов должна производиться с помощником. Очищаем штуцер тормозного цилиндра колеса от грязи и вынимаем защитный колпачок.
Ключом на «10» ослабьте винт для выпуска воздуха.
На один конец надеваем виниловый шланг, а другой опускаем в бутылку, наполовину заполненную тормозной жидкостью.
Помощник должен нажать на педаль 4-5 раз, раскачивая ТС и удерживая его в нижнем положении.
Продолжаем откручивать штуцер на ½-¾ оборота ключом. При этом из конца трубки должен выйти старый ТЖ и пузырьки воздуха, а тем временем педаль нажимается до упора.
Как только ТЖ перестанет течь, заворачиваем штуцер и отпускаем педаль.
Выполняем вышеописанные действия до тех пор, пока из шланга не будет залит новый тормоз. При этом ход педали не должен превышать половины расстояния до пола.
Аналогичные действия проводим на другом колесе той же схемы (по схеме).
Таким же образом прокачиваем тормозные механизмы колес другого контура (по схеме).

Для работы вам потребуется:

помощник;
прозрачная трубка диаметром 4-5 мм;
прозрачная бутылка;
специальный ключ «10 мм»;
емкость для слива ТЖ;
шприц;
новая тормозная жидкость класса DOT4.

Заменяем тормозную жидкость в автомобиле Шевроле Лачетти.

Открутить крышку бачка тормозной жидкости.

Тормозную жидкость откачиваем шприцем, но не всю, желательно оставить немного на дне, чтобы не завоздушивать систему.

Берем новую жидкость и заливаем до отметки MAX.

Спускаемся вниз и снимаем колесо.

Снимите резиновую защитную крышку. На штуцер прокачки надеваем шланг для слива тормозной жидкости.

Замена тормозной жидкости Лачетти очень нужная процедура. Тем более что поменять тормозную жидкость самостоятельно не представляет особой сложности.

Также стоит отметить, что гидропривод тормозов и гидропривод сцепления на Шевроле Лачетти питаются от одного бака, поэтому при замене жидкости в гидроприводе тормозов желательно менять тормозную жидкость в выжимном водить машину.

Рабочая тормозная система Шевроле Лачетти двухконтурная, диагональная. В каждый из тормозных контуров Лачетти входят тормозные механизмы двух колес: одного переднего и одного заднего, расположенных по диагонали автомобиля. Если один из контуров выйдет из строя, второй контур, хотя и с меньшей эффективностью, обеспечит остановку автомобиля.

Зачем менять тормозную жидкость

Тормозную жидкость

советуют менять каждые 2-3 года в зависимости от возраста автомобиля и состояния тормозной системы в целом. Те. чем старше автомобиль, тем чаще желательно менять тормозную жидкость. Также, если жидкость преждевременно изменила цвет, то ее нужно менять, не дожидаясь определенного срока.

Самый главный ответ на вопрос — зачем менять тормозную жидкость, заключается в том, что тормозная жидкость гигроскопична. Другими словами, он впитывает влагу. И это очень и очень плохо по двум основным причинам.

Во-первых, приводит к повышенной коррозии элементов тормозной системы.

Во-вторых, резко снижается температура кипения тормозной жидкости. На бачке с тормозной жидкостью можно прочитать следующее:

Видно, что всего за год температура кипения снижается на 30-40%!

Думаю нет смысла приводить дополнительные доводы в пользу регулярной замены тормозной жидкости.

Поэтапная замена тормозной жидкости Lacetti

Для работы потребуется помощник, накидной ключ на 10 мм, а также:

Резиновая груша или шприц;
— прозрачная виниловая трубка с внутренним диаметром 4-5 мм, подходящая для капельницы;
— емкость для слива отработанной тормозной жидкости;
— свежая тормозная жидкость DOT4. В тормозную систему Lacetti залито 0,5 литра жидкости. Но вы покупаете на замену не менее 1 литра;
— смотровая яма или эстакада (желательно).

1. Откручиваем крышку бачка главного тормозного цилиндра Шевроле Лачетти и шприцем или резиновой грушей выбираем всю старую тормозную жидкость

2. Залейте свежую жидкость в бак до верхнего края.

Важно:
Для предотвращения попадания воздуха в гидропривод тормозной системы при замене тормозной жидкости следите за тем, чтобы ее уровень в бачке не опускался ниже отметки «min».

3. На заднем правом колесе находим штуцер прокачки, очищаем его от грязи и надеваем на него прозрачную трубку. На него желательно нанести WD-40, иначе эти штуцеры имеют свойство «прикипать». Другой конец трубки опускается в емкость для отработанной жидкости.

4. Помощник медленно нажимает на педаль тормоза (примерно 5 нажатий с интервалом 1-2 секунды) и удерживает педаль нажатой. В этот момент вы отвинчиваете штуцер на 3/4 оборота. Жидкость должна начать стекать из штуцера по трубке, пока педаль тормоза не коснется пола. После этого затяните фитинг. Помощник не должен отпускать педаль, пока вы не затяните штуцер!

Внимание! Бывает, что при откручивании штуцера жидкость не идет по трубке. Особенно, если вы просрочили срок замены тормозной жидкости. Это означает, что внутреннее отверстие штуцера забито. Необходимо полностью выкрутить штуцер и прочистить отверстие. Затем закрутите штуцер на место и продолжите прокачку тормозной системы.

Повторяйте эту последовательность до тех пор, пока из трубки не начнет выходить свежая жидкость (ее вы определите по цвету).

5. Затем последовательно проводим эту процедуру — левая задняя, правая передняя, левая передняя. И следите за уровнем тормозной жидкости!

Скажу пару слов о последовательности прокачки суппортов. Кто качает по диагонали, кто издалека в ближний. .. Думаю, что особой разницы нет. Я пробовал это и это. Результат всегда один и тот же. Поэтому делаю так, как мне удобно и привык по старинке — правое заднее, левое заднее, правое переднее, левое переднее.

Поэтому решайте сами, в каком порядке это делать.

Вот прокачка последнего суппорта

После того, как свежая и чистая тормозная жидкость выйдет из всех штуцеров, долейте ее до уровня в бачке, закройте крышку бачка и совершите пробную поездку, обращая внимание на работу тормозов. После поездки сделайте контрольный замер уровня в бачке.

Вот видео по замене тормозной жидкости.

Возможные проблемы с суппортами и их решения

Вот и все. Берегите себя и удачи на дорогах!

Внимание! При использовании автомобиля с прицепом и частых поездках по горным дорогам тормозную жидкость необходимо менять каждые 15 000 км.

Выполняем работы на смотровой канаве или эстакаде.

Откачиваем старую жидкость из бачка шприцем или резиновой грушей.

Залейте новую жидкость в бачок.

Прокачивать гидроприводы тормозной системы и сцепления необходимо до тех пор, пока из штуцеров прокачки всех рабочих цилиндров не начнет выходить новая жидкость (более светлая, чем старая).

Замена гидравлической жидкости тормозной системы

Прокачку для замены жидкости проводим при выключенном двигателе сначала по одному контуру, а затем по другому в следующей последовательности:

Тормоз правого заднего колеса
Тормоз левого переднего колеса
Тормоз левого заднего колеса
Тормозной механизм правого переднего колеса.

Перед прокачкой проверяем уровень рабочей жидкости в бачках гидротормоза и сцепления. При необходимости добавьте жидкости.

Выполняем прокачку тормозов с помощником.

Прокачной кран тормозного механизма правого заднего колеса очищаем от грязи.

Снимите защитный колпачок с фитинга.

Помощник должен энергично нажать на педаль тормоза до упора 1-2 раза и удерживать ее нажатой.

С помощью ключа на 10 отверните выпускной клапан на 1/2–3/4 оборота.

В этом случае жидкость будет вытекать из шланга, а педаль тормоза должна быть нажата до упора.

Как только жидкость перестанет вытекать из шланга, заворачиваем штуцер, и только после этого помощник может отпустить педаль.

Эту операцию повторяем до тех пор, пока из штуцера не пойдет новая тормозная жидкость (светлее старой).

Снимаем шланг, насухо вытираем штуцер и надеваем на него защитный колпачок.

Снимите защитный колпачок со штуцера прокачки тормозного механизма левого переднего колеса.

На штуцер надеваем шланг, а его свободный конец погружаем в емкость частично заполненную рабочей жидкостью.

Прокачиваем, как описано выше, тормозной механизм левого переднего колеса, открутив ключом «на 10» штуцер прокачки.

Аналогично прокачиваем тормозные механизмы другого контура.

При прокачке нужно следить за уровнем жидкости в баке и доливать жидкость.

Замена жидкости сцепления

Работаем с помощником.

Перед прокачкой проверьте уровень жидкости в бачке на главном тормозном цилиндре. При необходимости добавьте рабочую жидкость.

Снимите защитный колпачок с выпускного клапана.

Ключом на «10» ослабьте штуцер прокачки, удерживая переходник трубки ключом на «19».

На штуцер надеваем прозрачный шланг, другой конец шланга опускаем в емкость, частично заполненную рабочей жидкостью, так, чтобы свободный конец шланга был погружен в жидкость.

Емкость желательно устанавливать ниже уровня штуцера.

Помощник несколько раз нажимает на педаль сцепления и удерживает ее в нажатом положении.

При нажатой педали сцепления отвернуть на 1/2–3/4 оборота штуцер для выпуска воздуха. В этом случае жидкость вытесняется в емкость. Удерживая педаль нажатой, заворачиваем штуцер и повторяем эту операцию до тех пор, пока из штуцера не пойдет новая тормозная жидкость (светлее старой).

Снимите шланг и наденьте на штуцер защитный колпачок.

После прокачки гидроприводов тормозов и сцепления доводим уровень жидкости в бачке до нормы.

Существует еще более простой вариант замены тормозной жидкости. Этот метод не требует присутствия помощника. При этом способе желателен определенный запас тормозной жидкости (не менее 1 литра).

Устанавливаем автомобиль на смотровую канаву или эстакаду и обеспечиваем свободный проход между бачком тормозной жидкости в моторном отсеке и тормозными цилиндрами всех колес.

Откачиваем тормозную жидкость из бачка резиновой грушей или шприцем. Добавьте новую жидкость до верхнего края. Для ускорения процесса (чтобы выпустить жидкость сразу из всех цилиндров) целесообразно подобрать четыре отрезка трубок, которые плотно надеваются на штуцеры прокачки всех цилиндров. Свободные концы трубочек опускаем в прозрачные бутылки небольшой емкости.

Откручиваем штуцеры всех тормозных цилиндров. Убеждаемся, что жидкость потекла по всем четырем трубкам. Контролируем убыль жидкости из бачка, расположенного на тормозном цилиндре, и сразу пополняем бачок. Наблюдаем повышение уровня жидкости в бачках, расположенных возле колесных тормозных цилиндров.

Необходимо несколько раз перейти с позиции контроля истечения жидкости из штуцеров тормозных цилиндров на позицию, где можно проверить и восполнить уровень жидкости в бачке, расположенном на тормозном цилиндре, с целью предотвращения резервуар от слива.

Обычно быстрее всего уровень повышается в бачке, в который опущен шланг, идущий от тормозного цилиндра переднего левого колеса. Как только в бачке переднего левого колеса будет около 200 мл жидкости, заворачиваем и затягиваем штуцер этого баллона. Далее ждем такого же результата на цилиндре переднего правого колеса и также заворачиваем его штуцер прокачки. Завершить процесс можно после выхода 200-250 мл жидкости через штуцер каждого заднего колеса.

Убеждаемся, что все фитинги плотно затянуты. Надеваем защитные колпачки. Уточняем уровень жидкости в бачке главного тормозного цилиндра.

Безотказная работа системы остановки автомобиля зависит от состояния тормозной жидкости в контуре. Для поддержания работоспособности ваших тормозов необходима своевременная замена жидкости, правильный ее выбор и соблюдение рекомендаций по заливке. В противном случае есть риск «закипания» тормозной цепи, например, при интенсивной, экстренной остановке автомобиля.

Выбор тормозной жидкости для Chevrolet Lacetti

Оригинальная тормозная жидкость General Motors имеет артикул 93160363. Ее стоимость чуть более 1000 рублей.

Для Шевроле Лачетти допускается использование тормозной жидкости марки GM с каталожным номером 1942421. Этот TJ используется в автомобилях Opel. Имеет идентичный состав и характеристики оригинальной тормозной жидкости GM 93160363. Согласно официальным рекомендациям, обе жидкости взаимозаменяемы и могут смешиваться при доливке.

Рекомендуемые к использованию тормозные жидкости сторонних производителей должны иметь класс DOT4+. Использование других ТД может вызвать быстрый износ элементов тормозной цепи и привести к ее выходу из строя. Поэтому следует приобретать только тормозные жидкости, отвечающие всем требованиям General Motors. Лучшие варианты ТЖ для Шевроле Лачетти приведены в таблице ниже.

Таблица — Аналоги оригинальной тормозной жидкости для автомобиля Шевроле Лачетти.

Производитель	Код продавца	Цена, руб.
Бош	1987479106	160-200
ФЕРОДО	FBX050	10-210
АТЕ	39 012	200-250
TRW	PFB450	185-205
ТЕКСТАР	95002400	150-170
ЗАПЯТАЯ	BF4500M	155-165
БРЕМБО	L04005	120-130
ТОЙОТА	882380111	500-550

Частота замены

Согласно регламенту обслуживания тормозная жидкость должна заменяться каждые 30 тыс. км. При этом заливать свежие ТЖ необходимо каждые 2 года вне зависимости от пробега автомобиля. При эксплуатации Шевроле Лачетти с прицепом рекомендуется сократить срок замены до 15 тыс. км. Также сокращение интервала необходимо производить при частом использовании машины на горных дорогах. Внеплановая заливка тормозной жидкости требуется в следующих случаях:

повторное кипение жидкости в контуре;
наличие посторонних примесей в жидкости;
длительное завоздушивание тормозного контура;
наличие налета на стенках бака;
запах гари исходит от навозной жижи;
механических повреждений;
В ТЖ попала влага или другая техническая жидкость.

Также внеплановая замена тормозной жидкости необходима после покупки автомобиля с пробегом. Это связано с тем, что качество залитого в контур шлама неизвестно.

Правила заполнения TJ

Использованная жидкость и свежая тормозная жидкость очень токсичны, поэтому просто сливать их на землю запрещается. Необходимо использовать специально подготовленную тару.

Попадание даже небольшого количества масла в ТЖ может привести к значительному ухудшению тормозной способности автомобиля. Поэтому избегайте протирания поверхностей, соприкасающихся с тормозом, ветошью с остатками смазки.

Тормозная жидкость гигроскопична, поэтому при хранении в открытой таре она поглощает влагу из окружающего воздуха. В результате температура кипения ТФ падает. Риск остаться без тормозов возрастает. Поэтому запрещается использовать тормозную жидкость из открытой тары, даже если она хранилась там непродолжительное время.

Тормозной контур герметичен. Поэтому от замены к замене не должно быть существенного снижения уровня ТА. Если объем тормозной жидкости заметно уменьшился, то простой долив запрещен. Важно найти место течи и только после ее устранения заливать свежую жидкость.

В противном случае тормоза могут выйти из строя во время эксплуатации автомобиля.

Необходимые инструменты

Для замены TJ на Lacetti потребуются инструменты, указанные в таблице ниже.

Таблица — Перечень инструментов, необходимых для замены тормозной жидкости.

Замена тормозной жидкости на Лачетти

Для того чтобы замена тормозной жидкости на Шевроле Лачетти прошла успешно, необходимо следовать приведенной ниже инструкции.

Откройте крышку бачка с тормозной жидкостью.
С помощью шприца, шланга или резиновой груши максимально откачайте старую жидкость из бачка.

Залейте свежую жидкость в бачок до кромки или максимальной отметки.
Удалить грязь с крепления правого заднего колеса.
Снимите защитный колпачок с фитинга.

С помощью торцевого ключа ослабьте фитинг.
Наденьте один конец прозрачной трубки на фитинг. Вторую опустите в емкость для слива жижи.

Попросите помощника нажать на педаль тормоза 3–6 раз. После этого ему нужно зафиксировать педаль в нижнем положении.
Ослабьте винт на пол-оборота. В этом случае потечет старая жижа.
Когда ТЖ перестанет течь, нужно завернуть штуцер. После этого можно отпустить педаль.
Прокачка производится до тех пор, пока по прозрачному шлангу не начнет поступать новая тормозная жидкость.
После прокачки правого заднего колеса необходимо выполнить те же действия для левого переднего колеса. Покончив с ним, нужно проследовать в левый тыл. Завершающим этапом вытеснения старой тормозной жидкости является ее слив через штуцер правого переднего колеса.
Долейте тормозную жидкость до максимального уровня.
Закройте банку.
Проверка работоспособности тормозной системы Шевроле Лачетти.

Тормозная жидкость, как и другие смазочные материалы, требует периодической замены. Это связано с потерей качеств, которые теряются в процессе эксплуатации. Итак, процесс замены тормозной жидкости на Шевроле Лачетти достаточно прост.

Видеоматериал

Видео расскажет, как быстро и правильно заменить тормозную жидкость в автомобиле, а также расскажет о нюансах и хитростях процесса

Процесс замены

Процесс замены тормозной жидкости в тормозной системе достаточно прост. Для проведения работ вам понадобится еще одна пара ножек, ключ на 10 и шприц-груша. Замена жидкости во всех четырех цилиндрах может занять от 30 минут до 1 часа, в зависимости от того, насколько автомобилист знаком с техникой проведения данной работы.

Заменяем тормозную жидкость в автомобиле Шевроле Лачетти.

Итак, замена жидкости предполагает и прокачку тормозной системы, поэтому рассмотрим сразу два вопроса в одной теме. Последовательность действий по замене тормозной жидкости в Шевроле Лачетти вне зависимости от года выпуска и модели кузова:

Каждому «пожарному» рекомендуется демонтировать минусовую клемму с аккумулятора.
Отвинтить крышку бачка тормозной жидкости.
С помощью груши откачиваем старую жидкость из бака.
Тормозную жидкость откачиваем шприцем, но не всю, желательно оставить немного на дне, чтобы не завоздушивать систему.
После этого заливаем новую жидкость в бачок, и приступаем к прокачке тормозной системы.
Берем новую жидкость и заливаем до отметки MAX.
Так как контуры тормозной системы расположены по диагонали, то схема прокачки следующая:
Опускаемся и снимаем колесо.
Задний левый.
Передний правый.
Задний правый.
Передний левый.
Теперь необходимо очистить штуцер для прокачки тормозной системы от грязи и других посторонних предметов. Затем демонтируйте резиновый защитный колпачок фитинга.
Снимите резиновую защитную крышку. На штуцер прокачки надеваем шланг для слива тормозной жидкости.
Внимание! Не чистите фитинг проволочной щеткой или чем-то подобным, чтобы не повредить колпачок. Лучше всего использовать влажную ткань.
Берем ключ на 10 и ослабляем затяжку штуцера.
На штуцер надеваем трубку, а другой конец отправляем в емкость, откуда будет вытекать старая тормозная жидкость.
Сливаем жидкость вместе с пузырьками воздуха в заранее подготовленную емкость и затягиваем штуцер прокачки.
Прокачиваем педаль тормоза 3-4 раза с интервалом 1-2 секунды. В то же время вместе с жидкостью может выходить и воздух. После прокачки затяните фитинг, а затем отпустите. Проделываем это несколько раз, пока старая жидкость не выйдет из контура.
При сливе жидкости обратите внимание на цвет и опускайте его до тех пор, пока не пойдет чистая тормозная жидкость. Таким образом прокачиваем все колеса. Затем снимаем шланг, устанавливаем колесо обратно.
Важно! В процессе стоит следить за уровнем тормозной жидкости в бачке. Если жидкость опустится ниже минимальной отметки, есть вероятность «завоздушивания» системы.
Затем проверяем уровень тормозной жидкости в бачке, если необходимо, то доливаем до отметки МАХ. И приступаем к другому колесу, согласно схеме прокачки.
Такую процедуру проводим с каждым цилиндром.
После завершения процедуры прокачки и доливки ТЖ на все колеса еще раз проверяем уровень в баке (при необходимости доливаем). Затем закручиваем пробку на бачке с тормозной жидкостью. Замена завершена.

После проведения работ необходимо затянуть штуцер и надеть резиновый защитный колпачок.

Выбор жидкости

Кроме оригинальной тормозной жидкости в Шевроле Лачетти можно заливать отечественную ДотРос-4. Имеет меньшую стоимость и немного хуже по составу, но для пробега, на который рекомендуется его заливать, для тормозной системы терпимо.

Согласно руководству по эксплуатации и ремонту Шевроле Лачетти, выпущенному заводом-изготовителем, тормозную жидкость следует менять каждые 30 000 км. Если автомобиль эксплуатируется в период мороза или дождя, то замену жидкости необходимо производить каждые 20 000 км.

Много спорят о том, сколько жидкости нужно для полной замены в тормозной системе. По мануалам завода GM в оба контура помещается 0,5 литра тормозной жидкости. При замене часть смазки теряется, поэтому для уверенности рекомендуется брать 1 литр.

Выход

С одной стороны замена тормозной жидкости в Шевроле Лачетти несложна, особенно для тех, кто уже проводил такой процесс. Новичку эта процедура может показаться достаточно сложной для понимания, а тем более для выполнения, поэтому в таком случае рекомендуется обратиться в автосервис.

Прокачка тормозных систем ABS

Главная, Библиотека по ремонту автомобилей, автозапчасти, аксессуары, инструменты и оборудование, руководства и книги, автомобильный БЛОГ, ссылки, индекс главный цилиндр, или тормозные магистрали или шланги, внутрь попадает воздух. Воздух должен быть удален путем прокачки тормозов, если вы хотите, чтобы педаль тормоза была твердой. Воздух, попавший в магистрали, суппорты или колесные цилиндры, сделает педаль мягкой и губчатой. Воздух сжимаем, поэтому при включении тормозов любые пузырьки воздуха в системе должны быть сжаты, прежде чем гидравлическая жидкость передаст давление для включения тормозов.

Как правило, тормозные контуры на большинстве автомобилей с антиблокировочной системой тормозов можно прокачать обычным способом при условии, что в блок модулятора АБС не попал воздух. Если единственные компоненты, которые вы заменили, находились ниже по потоку от модулятора (суппорты, колесные цилиндры, тормозные шланги или трубопроводы), скорее всего, обычные процедуры прокачки очистят трубопроводы от нежелательного воздуха.

Тормоза можно прокачать вручную, с помощью прокачки, инжектора или вакуумной прокачки. Не имеет значения, какой метод вы используете, если все линии и компоненты промываются достаточным количеством жидкости для удаления любых захваченных пузырьков воздуха или воздушных карманов.

Наиболее распространенная процедура прокачки состоит в том, чтобы сначала прокачать тормоз, самый дальний от главного цилиндра, а затем прокачать другой тормоз, который находится в том же гидравлическом контуре (это может быть другой задний тормоз на заднеприводном автомобиле или грузовике, или наоборот). передний тормоз на переднеприводном автомобиле или минивэне). После того, как они были прокачаны, вы затем прокачиваете другой тормозной контур, начиная с самого дальнего тормоза от главного цилиндра.

Всегда сверяйтесь с рекомендуемой изготовителем автомобиля последовательностью прокачки, так как она может различаться в зависимости от конфигурации системы. Хорошим источником этой информации является AllDataDIY. Mitchell 1 Руководства по ремонту автомобилей своими руками или веб-сайты с сервисной информацией OEM.

Воздух может попасть внутрь блока ABS, если главный цилиндр заканчивается жидкость,
, или тормозные магистрали с обеих сторон блока ABS были отсоединены или заменены.

Но что, если вы заменили главный цилиндр, тормозную магистраль или клапан перед модулятором АБС? А если бы пришлось заменить модулятор или аккумулятор высокого давления? Теперь вам предстоит более сложная работа.

Воздух может быть очень трудно удалить из узла модулятора ABS из-за множества закоулков внутри блока. Модулятор может иметь от восьми до десяти или более электромагнитных клапанов ABS/управления тягой, а также различные обратные клапаны и тупиковые порты. В некоторых модуляторах ABS есть специальные винты для выпуска воздуха, помогающие выпустить захваченный воздух при прокачке системы. Другие этого не делают и требуют использования сканирующего прибора для включения соленоидов ABS во время прокачки системы.

Чтобы лучше понять, что может потребоваться, давайте рассмотрим некоторые процедуры прокачки для некоторых распространенных систем ABS General Motors.

ПРОЦЕДУРА ПРОКАЧКИ DELCO ABS-VI

Антиблокировочная тормозная система Delco ABS-VI, представленная в 1991 году в качестве опции на моделях Saturn, Buick Skylark, Oldsmobile Cutlass Calais и Pontiac Grand Am, использовалась на многих автомобилях General Motors. переднеприводные автомобили, в том числе Chevrolet Lumina и APV, Chevrolet Beretta, Corsica и Cavalier, Pontiac Grand Prix, Sunbird, Oldsmobile Cutlass Supreme и Buick Regal.

Система Delco VI представляет собой неинтегрированную систему ABS с обычным главным тормозным цилиндром и усилителем мощности. Он имеет четыре датчика скорости вращения колес, но представляет собой трехканальную систему. Передние тормоза управляются отдельно, а задние тормоза имеют общий контур ABS. К главному цилиндру присоединены гидравлический модулятор и блок двигателя. Модулятор удерживается двумя полыми болтами на верхних выходных отверстиях главного цилиндра и двумя переходными трубками на двух нижних выходных отверстиях. Важный сервисный момент, на который следует обратить внимание, заключается в том, что две нижние переходные трубки и уплотнительные кольца должны быть заменены, если главный цилиндр и модулятор отсоединены друг от друга. Это необходимо для предотвращения утечек, которые могут привести к отказу тормозов.

Узел модулятора имеет жидкостные камеры для всех четырех тормозов, два изолирующих электромагнитных клапана, четыре обратных шарика, моторный блок, содержащий три двунаправленных двигателя постоянного тока с электромагнитными тормозами (EMB) и/или пружинными тормозами (ESB), три шариковых винта агрегаты, четыре поршня, комплект шестеренчатого привода и кожух шестерни. Моторный блок модулятора, запорные электромагнитные клапаны, крышка шестерни и отдельные шестерни являются обслуживаемыми деталями и могут заменяться отдельно.

Тормоза автомобилей GM, оборудованных Delco ABS-VI, можно прокачивать вручную, вакуумом или под давлением. Обычная последовательность кровотечения: справа сзади, слева сзади, справа спереди, слева спереди.

Однако, прежде чем начать, вы должны убедиться, что задние поршни в модуляторе Delco ABS-VI находятся в исходном положении, так что контрольные шарики не установлены. Если этого не сделать, вы не сможете прокачать задние тормозные магистрали. Этого можно добиться двумя способами: С помощью диагностического прибора Tech 1 или аналогичного выберите режим проверки ABS F4, затем выберите вариант ручного управления F0. Теперь вы можете дать команду заднему двигателю перевести поршни в исходное положение.

Без диагностического прибора откройте передний штуцер для выпуска воздуха на модуляторе. Их два, поэтому обязательно откройте передний. Затем прокачайте модулятор. Закрутите винт, затем прокачайте оба передних тормоза, начиная с правого. После проверки твердости педали двигайтесь на автомобиле со скоростью не более трех миль в час. Контроллер автоматически перезагрузит систему, дав команду заднему двигателю вернуться в исходное положение. Как только это произошло, вы можете остановить автомобиль и прокачать задние тормоза.

DELPHI DBC-7 ABS

Введен в 1999 г. в Buick Regal и Century, а также в Chevrolet Tracker, Антиблокировочная тормозная система Delphi DBC-7 ABS является преемником более ранней системы Delco ABS-VI. Он заменил ABS-VI в 2000 году на Chevrolet Impala, Monte Carlo, Malibu, Cavalier and Venture, Pontiac Sunfire и Montana, а также Oldsmobile Cutlass и Silhouette.

В отличие от более ранней системы ABS-VI, DBC-7 не использует плунжеры с приводом от двигателя для циклического изменения давления в тормозных магистралях. В нем используются соленоиды, как и в большинстве других систем ABS. Клапан модулятора тормозного давления имеет один впускной (включающий) клапан и один выпускной (отпускающий) клапан для каждого тормозного канала, а также два аккумулятора (по одному на каждый тормозной контур). Таким образом, BPMV содержит в общей сложности шесть клапанов ABS для трехканальной системы, восемь клапанов ABS для четырехканальной системы или 10 клапанов ABS, если автомобиль оснащен системой контроля тяги TCS. Впускные клапаны нормально открыты, а выпускные клапаны нормально закрыты. На соленоид каждого клапана подается питание, когда контроллер тормозной системы обеспечивает заземление для замыкания цепи.

Все приложения легковых автомобилей GM представляют собой четырехканальные системы ABS, поэтому каждый из четырех выходов BPMV подключается к тормозной магистрали отдельного колеса. Линии имеют цветовую маркировку для идентификации:

Задняя левая — фиолетовая;
Правый задний желтый;
Левая передняя часть красная; и
Правая передняя часть зеленого цвета.

ПРОЦЕДУРЫ ПРОКАЧКИ DBC-7

Для прокачки отдельных тормозных магистралей можно использовать обычные процедуры прокачки при условии, что в модулятор ABS не попал воздух. Но если в модулятор попал воздух, систему придется прокачать с помощью стравливателя давления и сканера:

Подсоедините штуцер для сброса давления к бачку главного цилиндра.
Включите зажигание.
Закрутив винты для выпуска воздуха, создайте давление в системе до 35 фунтов на квадратный дюйм.
Выберите автоматическую процедуру прокачки на сканирующем приборе. Затем сканирующий прибор подаст питание на соленоиды ABS в BPMV и запустит их в течение одной минуты.
После этого диагностический прибор даст указание прокачать каждое колесо. Во время этого шага насос работает, и соответствующий выпускной клапан срабатывает в течение одной минуты. Это повторяется для каждого колеса. Наконец, сканирующий прибор выполняет последний 20-секундный цикл работы соленоидов ABS, чтобы удалить оставшийся воздух.
Сбросьте давление в приспособлении для прокачки и снимите его с главного цилиндра. Затем проверьте высоту педали и убедитесь, что весь воздух удален и педаль прочная.

BOSCH 5 ABS

В 1995 году Корветы были оснащены системой Bosch 5 ABS, которая заменила предыдущую систему Bosch ABS/ASR. Система Bosch 5 также использовалась в 1996–1999 годах на Chevy Caprice и Impala, Buick, Estate Wagon и Roadmaster, а также на Cadillac Deville, Eldorado, Fleetwood и Seville.

В узле модулятора используются соленоиды для каждого тормозного контура, но нет специальных выпускных клапанов или специальной процедуры прокачки с помощью диагностического прибора. Так что тормоза можно прокачать обычным способом. Последовательность: правый задний, левый задний, правый передний и левый передний.

ПРОКАЧКА СТАРЫХ ВСТРОЕННЫХ СИСТЕМ АБС

Встроенные системы АБС давно сняты с производства, но вы все еще можете встретить этот тип системы АБС на некоторых старых автомобилях. Приложения GM включают систему Delco III Powermaster на моделях Buick Regal, Oldsmobile Cutlass и Pontiac Grand Prix и GTU 1989-91 годов. Функционально он аналогичен встроенным системам ABS Teves Mark 2, Bosch III и Bendix 9 и Bendix 10
, которые использовались на старых автомобилях GM, Ford и Chrysler.

Встроенные системы ABS используют насос высокого давления и аккумулятор для торможения с усилителем, а также для антиблокировочной системы торможения. Как правило, перед любым ремонтом тормозной системы необходимо сбросить давление в аккумуляторе. Некоторые из этих систем могут создавать давление до 2700 фунтов на квадратный дюйм, поэтому никогда не открывайте тормозную магистраль и не пытайтесь заменить любой из гидравлических компонентов ABS, пока давление в аккумуляторе не будет полностью сброшено. Это делается путем сильного нажатия на педаль тормоза 40 раз при выключенном зажигании.

После ремонта линии можно прокачать вручную, с помощью обычного ручного прокачивателя, инжектора или вакуумного продувочного устройства. При всех этих методах оставьте ключ выключенным, чтобы насос ABS не создавал давление в аккумуляторе. После этого каждый из тормозов можно прокачать обычным способом в последовательности, рекомендованной производителем автомобиля. На автомобилях GM обычная последовательность: правый задний, левый задний, правый передний и левый передний.

Если главный цилиндр или модулятор АБС были заменены, или в любом из этих блоков есть воздух, необходимо удалить воздух из модулятора АБС, используя специальную процедуру. Для более старых приложений GM с системой ABS Powermaster III рекомендуется следующая процедура:

Для удаления воздуха из запорных клапанов в модуляторе имеются два винта для удаления воздуха. Начните с того, что ближе к двигателю. Включите зажигание и слегка нажмите на педаль тормоза. Откройте штуцер для выпуска воздуха и дайте жидкости стечь, пока она не станет прозрачной. Закройте винт и сделайте то же самое со вторым винтом для выпуска воздуха.
Сбросьте давление в гидроаккумуляторе, нажав педаль 40 раз при выключенном зажигании. Подождите около двух минут, пока из тормозной жидкости не выйдет воздух, затем заполните бачок тормозной жидкостью DOT 3.
Теперь вы можете прокачать секцию наддува. Это делается путем умеренного нажатия на педаль тормоза и включения зажигания на три секунды, а затем выключения. Повторите это в общей сложности 10 раз. Убедитесь, что педаль чувствует себя твердо, когда вы закончите, и протестируйте автомобиль в дороге, чтобы убедиться, что тормоза работают должным образом.
Примечание. Существует также вариант проверки продувки соленоида, который можно использовать, если у вас есть сканер Tech 2. Это приведет к циклическому удержанию и освобождению соленоидов для удаления воздуха из бустера.

ПРОЦЕДУРА ПРОКАЧКИ АБС KELSEY-HAYES 4WAL

Нижеследующее относится к системе ABS Kelsey-Hayes 4WAL из Бюллетеня технического обслуживания Dodge 05-03-94.

Если передний клапан ABS не был заменен, тормоза можно прокачать вручную с помощью вакуумного оборудования или стравливающего устройства в следующей последовательности: главный цилиндр, задний антиблокировочный клапан, комбинированный клапан, передний антиблокировочный клапан, левое заднее колесо , правое заднее колесо, правое переднее колесо и, наконец, левое переднее колесо. Прокачивайте только один клапан или колесный тормоз за раз.

Если главный цилиндр заменяется, перед его установкой прокачайте главный цилиндр на стенде.

Если заменяется передний клапан ABS, требуется специальная процедура:

Ослабьте выпускную пробку на новом переднем клапане примерно от 1/4 до одного полного оборота. Пробка должна быть открыта, чтобы полностью удалить воздух из верхней и нижней секций переднего антиблокировочного клапана.
Снимите колпачок со штока выпускного клапана.
Установите специальный инструмент для депрессора клапана 6670 на шток выпускного клапана. Наденьте зубчатую сторону инструмента на бобышку, которая окружает шток выпускного клапана. Шток необходимо удерживать внутрь (в открытом положении), чтобы полностью удалить воздух из верхней части нового узла клапана.
Затяните барашковый винт на инструменте для прокачки 6670 настолько, чтобы протолкнуть шток клапана внутрь примерно на 0,51–0,76 мм (0,020–0030 дюйма).
Нажать педаль тормоза. Педаль значительно упадет, когда пробка для выпуска воздуха будет правильно открыта, а шток клапана для выпуска воздуха будет правильно смещен (вдавлен внутрь) с помощью инструмента.
Быстро нажмите на педаль тормоза 5–10 раз. Это действие быстро заполнит верхнюю и нижнюю секции клапана.
Прокачайте новый узел клапана на каждом фитинге тормозной магистрали по одному. Не забывайте закрывать пробку выпускного клапана перед каждым нажатием педали тормоза. Продолжайте прокачивать до тех пор, пока жидкость, вытекающая из фитингов, не станет прозрачной и без пузырьков.
снимите депрессор со штока клапана и установите колпачок на шток. Затем затяните пробку для выпуска воздуха с крутящим моментом 7-9 Нм (60-84 дюйм-фунт).

Примечание. Если оригинальный блок переднего клапана ABS все еще на месте, пробка для выпуска воздуха и клапан для выпуска воздуха не должны открываться во время операций по прокачке. Просто прокачайте узел клапана на каждом фитинге тормозной магистрали по одному.

И последнее замечание: Всегда проверяйте заводскую сервисную литературу на наличие каких-либо специальных процедур или инструментов, которые могут потребоваться при работе с тормозами с АБС.

Щелкните здесь, чтобы загрузить или распечатать эту статью.

Связанные продукты для тормозной системы:

Щелкните здесь, чтобы получить информацию о руководстве по ABS
Краткое справочное учебное пособие по основным системам ABS, диагностике и обслуживанию
Исправления распространенных проблем с тормозами
Антиблокировочная система тормозов (ABS)
Таблица применения системы ABS (по году выпуска, марке и модели)
New ABS Diagnostic Testers
Pulling ABS Diagnostic Codes
Honda Antilock Brakes
Chrysler Dodge Plymouth Minivan Bendix 10 Antilock Brakes
GM Delphi DBC-7 ABS Antilock Brakes
Jeep Bendix 9 Antilock Brakes
Kelsey-Hayes RWAL Антиблокировочная система тормозов задних колес
Антиблокировочная система тормозов Kelsey-Hayes 4WAL
Антиблокировочная система тормозов Teves Mark 20
Щелкните здесь, чтобы просмотреть дополнительные технические статьи Carley Automotive
Нужна заводская инструкция по обслуживанию ABS для вашего автомобиля?
Mitchell 1 DIY eautorepair manuals
Be sure to visit our other websites:

Auto Repair Yourself
Carley Automotive Software
OBD2HELP
Random-Misfire
Scan Tool Help
TROUBLE-CODES
ABS — Антиблокировочные тормозные системы
Иногда возникает необходимость заменить модулятор АБС или другой гидравлический компонент, такой как насос/двигатель или даже главный цилиндр, в некоторых системах. Когда возникнет такая необходимость, важно, чтобы вы были готовы к этой задаче. В этой статье представлен обзор некоторых методов, инструментов и процедур, необходимых для решения этих задач.
Как правило, при ремонте колесной гидравлики никаких специальных действий по прокачке модулятора АБС не требуется. Это справедливо до тех пор, пока воздух не попадает в модулятор. Если воздух может попасть внутрь, для его удаления могут потребоваться специальные шаги и/или инструменты. Существует простой шаг при выполнении ремонта гидравлической системы вверх по течению, который предотвратит слив системы, что позволит избежать некоторых из этих головных болей.
На рис. 1 показан депрессор педали тормоза, установленный на транспортном средстве с гидравлическим обслуживанием. Этот простой шаг перемещает манжетные уплотнения в главном цилиндре мимо вентиляционных отверстий, что блокирует путь жидкости к резервуару. Это предотвратит слив системы во время обслуживания. Единственное, что нужно иметь в виду, это то, что стоп-сигналы включены, поэтому, если работа будет длительной, лучше всего отключить выключатель стоп-сигнала.
Хотя невозможно охватить все используемые системы ABS, мы можем охватить репрезентативные системы из основных категорий, когда речь идет о прокачке. Мы сделаем это на основе тематического исследования.
Пример 1 — Замена модулятора на Kelsey Hayes BC310/EBC325/EBC410 — система ABS на 4 колеса.
Эти три системы представляют собой большинство легких грузовиков, оснащенных 4-колесной АБС с 1995 по начало 2000-х годов. В том числе EBC410 добавляет фургоны Windstar из 19с 95 по 1999. Эти системы представляют собой трехканальные (кроме EBC410 – 4-канальные) системы, в которых используются двухпозиционные электромагнитные клапаны для регулирования давления, два аккумулятора низкого давления, а также двухпоршневой насос. В каждом канале используется запорно-сбросной клапан, поэтому в HCU всего шесть клапанов, а в четырехканальном EBC410 — четыре пары (см. рис. 2).
С точки зрения прокачки HCU (гидравлический блок управления) можно разделить на две части, как показано на рис. 3. Зеленая секция представляет область, из которой можно прокачать через прокачку колеса. Эта область включает запорные клапаны. Красная секция представляет области, которые не будут эффективно прокачиваться при прокачке колесом. На рис. 4 показан путь жидкости через канал левого переднего колеса. Поток жидкости во время прокачки колеса идет от главного цилиндра через нормально открытый запорный клапан и выходит в систему. Пути жидкости к клапану сброса, насосу и аккумулятору низкого давления представляют собой «тупик» и не будут прокачиваться без дополнительных действий (рис. 5).
Для большинства модуляторов АБС, не оборудованных спускными клапанами, потребуется переключение клапанов и активация насоса для прокачки этих «скрытых» областей. Например, версия EBC310 для Ford требует, чтобы «функция прокачки» выполнялась с помощью сканирующего устройства NGS (см. рис. 6). Эта функция включает каждый из клапанов сброса, а затем включает насос для прокачки этих скрытых областей. Другие системы, такие как TEVES VI и некоторые системы импорта, требуют использования специального инструмента для прокачки для выполнения аналогичного процесса.
После выполнения функции прокачки необходимо прокачать систему на колесах в соответствующей последовательности.
Практический пример 2 — Замена модулятора на Delco VI — 4-колесная система ABS.
Система ABS Delco VI (см. рис. 7) представляет собой четырехколесную трехканальную систему, которая использовалась с 1992 по 1999 год на большом количестве переднеприводных автомобилей General Motors. Кроме того, система использовалась на Camaro и Firebird серии «F», а также на многих автомобилях Saturn.
Delco VI представляет собой группу модуляторов, оснащенных спускным(и) винтом(ами). Хотя эта группа не очень велика, их достаточно, чтобы включить в эту статью. Как и в случае любого винта для выпуска воздуха, они расположены в самой высокой точке модулятора, которая в Delco VI находится на соленоидах.
Прокачка Delco VI потребуется при следующих условиях:
Замена модулятора;
Замена главного цилиндра;
Замена соленоида;
Замена шестерни; и
Система работает всухую.
Хотя целью этой статьи не является описание процесса замены модулятора, я хочу уделить минуту и рассказать о самом важном этапе сборки этой системы. Перед установкой моторного блока важно провернуть шестерни на модуляторе против часовой стрелки до упора (Рисунок 8). Это помещает все поршни в так называемое исходное положение. Этот шаг не так важен для передних цепей, но критичен для задних (центральная передача). Убедившись, что поршни находятся в исходном положении, гарантирует, что путь жидкости к задним тормозам открыт, что позволяет прокачать систему без диагностического прибора (см. Рисунок 9).).
Существует два других метода возврата поршней заднего контура в исходное положение. Первый заключается в использовании двунаправленного сканирующего прибора, такого как Tech 1 или 2, для подачи команды двигателю заднего контура на возврат поршня в исходное положение. Другой метод следует использовать только в случае необходимости. Если задние поршни не находятся в исходном положении, контуры передних колес можно прокачать до тех пор, пока педаль не станет твердой.
Как только педаль станет твердой, выполните пробную поездку на автомобиле со скоростью выше 4 миль в час, и ЭБУ выполнит самопроверку, включающую возврат поршней в исходное положение. Следует проявлять осторожность, потому что после того, как задние поршни находятся в исходном положении, контуры заднего колеса добавляются обратно в систему, и если воздух присутствует, ожидайте низкой педали.
Прокачку следует начинать со стендовой прокачки главного цилиндра/модулятора в сборе. Для прокачки узла на стенде выполните следующие действия:
Установите узел в тиски и заполните резервуар жидкостью DOT 3 из герметичного контейнера.
Выходные линии модулятора отмечены на блоке двигателя (см. рис. 10). Отключите порты LR и RF. Установите комплект для прокачки на рабочем месте в выпускные отверстия LF и RR и поместите трубки в резервуар. Следует соблюдать осторожность, чтобы тормозная жидкость не попала на блок двигателя.
С помощью отвертки вдавите главный поршень примерно на 1 дюйм, а затем отпустите примерно на 1/2 дюйма. Повторяйте этот процесс до тех пор, пока из выпускных отверстий LF и RR не будет виден твердый поток жидкости.
Нажмите на главный поршень на 1/8″, а затем сделайте короткие ходы на 1/8″, следя за тем, чтобы поршень не вышел в положение остановки. Это помогает удалить воздух из областей низкого давления главного цилиндра.
Поменяйте местами заглушки и комплект для прокачки, чтобы прокачивать выходы LR и RF. Повторите шаги 3 и 4.
После прокачки узла установите его обратно на автомобиль и прокачайте систему, выполнив следующие действия:
Последовательность на большинстве моделей FWD, использующих Delco VI, следующая: RR,LR,RF,LF. Прокачайте систему в соответствующей последовательности.
После прокачки колес прокачайте модулятор. Начни с заднего выпускного клапана. Как только воздух будет удален, повторите процесс с передним выпускным клапаном на модуляторе.
Подтвердите высоту и ощущение педали. При необходимости повторите шаги 1 или 2.
В этой системе должны возникнуть большие трудности с возвратом педали назад при использовании описанных выше процедур.
Практический пример 3 — Замена модулятора на Kelsey Hayes EBC4 — система ABS для 4 колес
Система ABS EBC4 — это система GM, которая использовалась на легких грузовиках и фургонах с конца 80-х до середины 90-х годов (см. рис. 11). Он представляет собой уникальный тип модулятора, поскольку имеет прокачные винты, которые позволяют прокачивать скрытые области модулятора. Процесс не так прост, как кажется. Для подачи жидкости к этим прокачным устройствам требуется несколько дополнительных шагов. Прокачать модулятор придется, если он был заменен, установлен новый мастер или в него попал воздух. Чтобы прокачать систему EBC4, выполните следующие действия:
Прокачайте главный цилиндр перед BPMV (клапаном регулирования тормозного давления). Главный цилиндр можно прокачать через тормозные магистрали. Ослабьте штуцер трубопровода на вторичном выходе и нажмите педаль тормоза не более чем на 1/3 расстояния. Повторяйте этот процесс до тех пор, пока не перестанет появляться воздух, обязательно выжидая 15 секунд между каждым ходом при прокачке стопы (на этих автомобилях установлены главные цилиндры QTU). Повторите этот процесс на основном выходе.
Кровотечение на колесах. Последовательность для этих транспортных средств: RR, LR, RF, LF. Прокачка колес производится перед BPMV для удаления воздуха из базовой тормозной системы. Этот процесс также приведет к прокачке неизолированной части BPMV.
При выключенном зажигании установите депрессоры аккумуляторов высокого давления (см. рис. 12). Откройте внутренние прокачные винты (см. рис. 13). Это позволяет жидкости из тормозной системы течь в скрытые области модулятора и к винтам для выпуска воздуха модулятора.
Откройте левый прокачной винт модулятора и нажмите педаль тормоза не более чем на 3/4″. Закройте винт для выпуска воздуха и отпустите педаль тормоза. Подождите 15 секунд и повторяйте процесс до тех пор, пока воздух не исчезнет. Это может занять некоторое время, поэтому наберитесь терпения. Закройте левый внутренний прокачной винт.
Повторите шаг 4 для правого прокачного винта модулятора.
После завершения оцените высоту и ощущение педали. Необходим повторный процесс. Эту систему также можно прокачать с помощью двунаправленного сканирующего устройства. Этот процесс обычно называют «проверкой функционирования системы». Этот процесс открывает клапаны и включает насос для удаления воздуха из скрытых областей модулятора, и его следует запустить три раза, чтобы убедиться, что весь воздух удален. После выполнения этого процесса необходимо повторно запустить систему.
Аккумуляторы высокого давления
Прежде чем мы рассмотрим два последних тематических исследования, мы должны уделить минуту и обсудить одну из общих черт этих двух исследований – аккумуляторы высокого давления. Многие из первых представленных систем ABS для четырех колес легковых автомобилей были оснащены аккумуляторами высокого давления. Аккумулятор высокого давления представляет собой емкость для хранения тормозной жидкости, находящейся под высоким давлением. Типичная конструкция представляет собой стальную «колбу» с резьбовым выходным отверстием. Внутри этой лампочки находится толстая резиновая диафрагма, которая делит лампочку на две части. Верхняя часть заполнена азотом под давлением. В нижней части хранится жидкость (см. рис. 14).
Тормозная жидкость в аккумуляторе используется для усиления мощности, модуляции давления во время остановки с АБС и в некоторых системах для включения задних тормозов. Насос/мотор отвечает за наполнение аккумулятора и управляется реле давления. Реле давления будет иметь отсечку по верхнему и нижнему пределу, поэтому объем тормозной жидкости в аккумуляторе будет оставаться в пределах определенного диапазона, который я называю «зоной изгиба» (см. рис. 15).
Наиболее широко известный аспект аккумуляторов высокого давления заключается в том, что их следует разряжать перед выполнением гидравлических работ. Аккумулятор или главный цилиндр обычно имеют предупреждающую этикетку (см. рис. 16), в которой рекомендуется нажать педаль тормоза до 50 раз при выключенном зажигании, чтобы сбросить давление в аккумуляторе. Как правило, все, что вам нужно сделать, это качать педаль тормоза до тех пор, пока она не станет жесткой – как только она станет жесткой, аккумулятор разрядится (см. рис. 17). Вы должны знать, что в этих старых системах сброс давления в аккумуляторе может привести к выходу из строя диафрагмы. На рис. 15 показан нормальный рабочий диапазон диафрагмы, а на рис. 17 — разряженное положение. Разрядка аккумулятора приводит к тому, что он растягивается дальше, чем при нормальной работе, что может привести к поломке.
Практический пример 4. Система Delco Powermaster III ABS
Эта система является представителем ранних интегральных систем ABS, в которых компоненты ABS и базового тормоза были объединены в один блок (см. рис. 18). АБС отвечает не только за модуляцию давления, но также за усиление и торможение задним ходом. На рисунке 19 показаны три выхода тормозной магистрали из блока. Два главных цилиндра (№1 и №2) питают каждый передний тормоз. Выход №3 питает задние тормоза из камеры наддува.
Повторите шаг 3 для левой передней прокачки.
Агрегат также оснащен двумя винтами для выпуска воздуха. Эти воздухоотводчики позволяют прокачивать запорные клапаны после обслуживания. Это рассматривается в следующих шагах.
Прокачка передних тормозов:
Поверните ключ зажигания в положение «Выкл.», затем сбросьте давление в системе, нажав на педаль тормоза до упора.
Очистите узел резервуара и мембраны, затем снимите узел крышки резервуара. Заполните резервуар до нужного уровня, затем установите крышку на место.
Начать с правой передней прокачки. Прокачивайте до тех пор, пока не будет видно воздуха. Проверьте и при необходимости долейте тормозную жидкость.
Прокачка задних тормозов:
Задние тормоза прокачаны с помощью заряженного аккумулятора. Выполните следующие действия, чтобы прокачать задние тормоза:
Поверните ключ зажигания в положение «Вкл.», чтобы насос заработал. Если насос работает дольше 60 секунд, проверьте насос на наличие утечек или неисправности. Слегка нажмите на педаль тормоза. Примечание. Не нажимайте педаль тормоза до конца или слишком быстро, так как это приведет к сбросу давления в аккумуляторе.
Откройте правый задний винт для выпуска воздуха и прокачивайте правый задний воздух, пока не перестанет появляться воздух.
Повторите шаг 2 с левой задней прокачкой.
Удаление воздуха из запорных клапанов:
Начните с внутреннего винта для выпуска воздуха (по направлению к двигателю) (см. рис. 20). Включите зажигание и слегка нажмите на педаль тормоза. Откройте внутренний штуцер для выпуска воздуха и дайте жидкости стечь, пока не перестанет появляться воздух. Закройте сливной винт.
Повторите этот процесс на внешнем винте для выпуска воздуха (см. рис. 19).).
Снова сбросьте давление в гидроаккумуляторе, накачивая педаль при выключенном зажигании до тех пор, пока педаль не станет жесткой.
Подождите две минуты, чтобы жидкость из резервуара вышла из воздуха, а затем снова наполните резервуар.
Прокачка секции наддува:
Умеренно нажмите на педаль тормоза и включите зажигание на три секунды.
Повторите шаг 1 десять раз.
Подтвердите высоту педали и ощущение.
Практический пример 5 — Nippondenso, Nissan и Sumitomo — версия Honda/Acura
Автомобили Honda и Acura использовали систему, показанную на рис. 21, с 1987 по 1997 год. Это неинтегральная система, в которой используется насос и аккумулятор высокого давления, а также выносной резервуар для жидкости. Чтобы прокачать эту систему, выполните следующие действия:
Накачать педаль тормоза при выключенном зажигании, чтобы стравить вакуум в усилителе. Заполните главный тормозной цилиндр и бачок модулятора тормозной жидкостью DOT 3 до уровня «Max». Во время прокачки часто проверяйте уровни жидкости в обоих резервуарах, чтобы предотвратить попадание воздуха в систему.
Если главный цилиндр был заменен или предполагается, что в главном цилиндре находится воздух, начните с прокачки главного тормозного шланга. Начните со второстепенной части. Ослабьте фитинг трубопровода и нажмите педаль тормоза на три четверти. Повторяйте до тех пор, пока воздух не исчезнет, а затем прокачайте первичную секцию тем же способом.
Далее прокачивается HCU (гидравлический блок управления). HCU оснащен спускным винтом, позволяющим удалять захваченный воздух (см. рис. 22). Лучше всего присоединить шланг для выпуска воздуха к клапану для выпуска жидкости HCU, чтобы контролировать выпуск жидкости. Запустите двигатель, затем медленно откройте штуцер для выпуска воздуха на 1/8–1/4 оборота, чтобы выпустить жидкость и воздух.
Повторяйте шаг 3 с небольшими приращениями до тех пор, пока воздух не исчезнет. Выключите зажигание и перейдите к шагу 5.
Внимание! Тормозная жидкость в HCU находится под высоким давлением. Не открывайте прокачной кран более чем на четверть оборота или слишком быстро, иначе тормозная жидкость может вытечь под высоким давлением.
Прокачайте остальную часть системы, используя опубликованную последовательность прокачки.
Подтвердите высоту педали и ощущение. Повторно прокачать при необходимости.
Общие методы прокачки АБС
Независимо от типа системы АБС, с которой вы работаете, часто бывает полезно иметь в наличии некоторые общие методы, когда вы пытаетесь восстановить высоту педали после гидравлического обслуживания. Для магазина, который обслуживает все марки и модели, нецелесообразно иметь все инструменты сканирования и инструменты для прокачки, требуемые в руководствах по обслуживанию. Так что же делать магазину, столкнувшемуся с таким сценарием?
Первым шагом в этом процессе является определение того, что необходимо, до запуска службы. Ознакомление с процедурами прокачки перед началом подготовит вас к тому, что необходимо для прокачки модулятора в соответствии с рекомендациями производителя. Если у вас нет этих инструментов, вам придется принять решение о продолжении. Я бы сказал, что в большинстве используемых систем ABS есть обходной путь. Я рассказывал об этом еще в апреле, но, поскольку тема снова актуальна, я повторю ее.
Процедура включает использование АБС для прокачки. Выполните обслуживание гидравлики и прокачайте колеса, используя опубликованную последовательность. Если и только если можно получить безопасную педаль, переходите к следующему шагу.
Следующим шагом является многократное срабатывание ABS на рыхлой поверхности. Это включит АБС, а работа клапанов и насоса вытеснит весь захваченный воздух из изолированных зон в гидравлическую систему. Следует понимать, что это повлияет на высоту педали, а управлять автомобилем следует с осторожностью. Повторно прокачайте систему, и высота педали должна восстановиться. Этот метод не будет работать, если система ABS отключена из-за кода неисправности, поэтому обязательно проверьте индикатор ABS, прежде чем рассчитывать на то, что этот метод вас выручит.
Есть еще один метод, который, хотя и не очень широко используется, время от времени может пригодиться. Он включает ручное открытие соответствующих клапанов при включении насоса. Это тот же процесс, который используется большинством сканеров для удаления захваченного воздуха.
Этот метод можно использовать только в системах ABS, где ECU и HCU являются автономными компонентами. Эти системы обеспечат доступ к проводке клапанов и насосов, в то время как системы, такие как системы Kelsey Hayes, упомянутые ранее, не будут. Kelsey Hayes EBC310, 325, 410 и 430 объединяют блок соленоидов и ECU в один блок. Нет возможности добраться до проводки к соленоидам.
Если вы собираетесь использовать этот метод, выполните следующие действия:
Попросите помощника нажать и удерживать педаль тормоза;
Подайте питание на первый клапан сброса — педаль тормоза должна упасть во время этого шага;
Пока на клапан сброса подается напряжение, переместите насос так, чтобы он работал – педаль тормоза должна подняться на этом шаге;
Повторите этот процесс 3 раза для каждого клапана сброса; и
Прокачайте систему на колесах.
В заключение, прокачка ABS не должна представлять большой сложности, если соблюдать несколько простых правил:
Определить объем и тип необходимого гидравлического обслуживания;
Ознакомьтесь с требованиями к прокачке системы перед выполнением работ;
Определите, есть ли у вас возможность выполнить необходимое прокачку, используя заводской метод или альтернативный метод; и
Если модулятор не заменяется, примите необходимые меры для предотвращения попадания воздуха в модулятор.
Прокачка тормозной жидкости в автомобилях, оборудованных ABS
По данным Р. Л. Полка, средний возраст автомобилей на дорогах США в 2007 году составлял 9,2 года, при этом 41% автомобилей были старше 11 лет. Такой высокий средний возраст является хорошей причиной учитывать состояние тормозной жидкости и процедуры прокачки при выполнении технического обслуживания или ремонта.
Техническое обслуживание или ремонт антиблокировочной системы тормозов может потребовать вскрытия гидравлической системы. Каждый раз, когда открывается гидравлическая система, в трубопроводы и компоненты может поступать воздух. Это означает, что воздух может попасть в систему при замене главного цилиндра, клапана модулятора тормозного давления (BPMV), суппортов, колесных цилиндров, тормозных шлангов или магистралей.
Любая процедура обслуживания или ремонта должна начинаться с главного цилиндра. Низкий уровень жидкости может свидетельствовать об износе колодок. Износ колодок автоматически компенсируется за счет вытеснения жидкости в канале суппорта.
При замене изношенных колодок необходимо удалить жидкость из отверстия суппорта. Один из способов сделать это — открыть штуцер для выпуска воздуха и нагнетать жидкость в емкость. Это рекомендуется для загрязненной жидкости, чтобы предотвратить возможное повреждение BPMV.

Другой метод заключается в том, чтобы нагнетать жидкость обратно через BPMV в главный цилиндр. Если вы решили вернуть жидкость в главный цилиндр, убедитесь, что главный цилиндр не был заправлен. От состояния поршней и уплотнений суппорта будет зависеть необходимость замены суппорта или установка новых колодок.
С 1994 г. по настоящее время около 58 % автомобилей отечественного производства оснащались АБС. Тормоза в большинстве автомобилей, оснащенных АБС, можно прокачать обычным методом под давлением или вакуумом при условии, что в BPMV не попал воздух.
Замена BPMV может потребовать специальных процедур прокачки для очистки трубопроводов от скопившегося воздуха. Если в модулятор попал воздух, может потребоваться устройство для сброса давления и диагностический прибор для продувки насоса с электроприводом и электромагнитных клапанов. Всегда обращайтесь к рекомендуемой производителем автомобиля последовательности прокачки, так как она может варьироваться от одного приложения к другому в зависимости от конфигурации системы.
Веб-сайты Alldata, Identifix, Mitchell1 и OEM являются хорошим источником этой информации. Ниже приводится рекомендуемая процедура для системы Bosch ABS 7:
Создайте давление в системе до 35 фунтов на кв. дюйм.
Выберите процедуру автоматической прокачки на сканирующем приборе.
Диагностический прибор подает питание на соленоиды BPMV и включает их в течение одной минуты.
Сканирующий прибор даст указание прокачать каждое колесо.
Насос работает и включает клапан в течение одной минуты.
Это повторяется для каждого колеса.
Диагностический прибор включает соленоиды ABS в течение 20 секунд.
Сбросьте давление в приспособлении для удаления воздуха.
Затем проверьте высоту и ощущение педали.
Проверьте и удалите все коды неисправностей.
Независимо от того, какой метод используется, система ABS будет затронута. Когда колодки заменяются, поршень обычно вдавливается в отверстие суппорта, где требуется нажатие педали тормоза, возможно, до полного хода, чтобы снова зацепить колодки с роторами.
Различные автомобили, такие как Cadillac STS, Toyota Prius и другие, используют систему запуска с кнопки, где ключ является передатчиком, который активирует все системы автомобиля, когда ключ находится в непосредственной близости от автомобиля.
Если ключ-передатчик активирован, а ABS имеет датчик хода педали, код неисправности может быть установлен для чрезмерного хода педали. Код будет установлен, когда педаль будет нажата для повторного зацепления колодок с роторами.
Отказы тормозов
Некоторые неизвестные отказы тормозов, приводящие к несчастным случаям, могут быть связаны с загрязнением жидкости влагой. После отказа и осмотра тормозов транспортного средства явных механических неисправностей обнаружено не было.
Уровень жидкости в норме. Накладки соответствуют заявленным характеристикам. Гидравлическая система работает исправно. Педаль нормально реагирует на нажатие. По какой-то причине жидкость могла перегреться до такой степени, что закипела и вызвала отказ тормозов. Такой внезапный отказ тормозов из-за закипания жидкости может произойти в любой ситуации вождения, которая создает чрезмерную нагрузку на тормоза, например, внезапная паническая остановка, за которой следует другая, вождение в горах или буксировка прицепа.
Некоторые производители транспортных средств также рекомендуют замену тормозной жидкости для профилактического обслуживания. Honda рекомендует промывать и заливать каждые 25 000–30 000 миль пробега. Subaru также рекомендует менять тормозную жидкость каждые 30 000 миль пробега. BMW и VW рекомендуют менять жидкость каждые два года.
Основой жидкости является этиленгликоль, который гигроскопичен и может поглощать от 1% до 2% своего веса в воде в год. Фактическое количество воды зависит от состояния компонентов системы и, что наиболее важно, шлангов, которые могут подвергаться воздействию влаги по мере их старения.
Также зависит от типа тормозной жидкости, влажности и условий вождения. Тормозная жидкость DOT3 содержит ингибиторы коррозии, которые со временем и влагой истощаются. Коррозия может повлиять на работу всей системы от главного цилиндра, клапанов ABS и мотопомпы до суппорта. Влажность также влияет на температуру кипения. Один процент воды в жидкости может снизить температуру кипения типичной жидкости DOT 3 до 369F. Два процента воды могут снизить температуру кипения примерно до 320F, а 3% — до 29.3F, что опасно приближается к минимальным требованиям DOT и OEM.
Проверка
Существует два метода проверки загрязнения жидкости:

В одном методе используется тестовая полоска, доступная с технологией тестирования меди, используемая для индикатора коррозии, происходящей в тормозной системе. Большая часть тормозных трубок изготавливается с использованием процесса Банди с использованием низкоуглеродистой стали с медным покрытием для формирования трубки с двойными стенками и защитным покрытием для предотвращения коррозии внешней поверхности трубки. Эти покрытия могут состоять из простого покрытия сплава цинка и алюминия, нанесенного методом горячего погружения, с добавлением поливиниловой краски или экструдированного нейлона к цинковому и алюминиевому покрытию.
Влажность и истощение ингибиторов коррозии в жидкости являются основными источниками разрушения жидкости. Коррозия приводит к выщелачиванию меди из трубок и ее осаждению в тормозной жидкости. Тестовая полоска меняет цвет, чтобы показать состояние жидкости в зависимости от содержания в ней меди. Тест-полоска — это недорогой, чистый и простой метод проверки жидкости, при этом каждая полоска предназначена для одноразового использования и может быть частью заказа на ремонт.
Второй метод, который можно использовать, — это рефрактометр. Это инструмент, который может стоить от 100 до 300 долларов. Может использоваться как охлаждающая жидкость, так и тормозная жидкость.
Измеряет содержание влаги в жидкости по тому, как преломляется свет при прохождении через жидкость и призму прибора. Образец жидкости помещают на призму для образца, а над образцом накрывают крышку для дневного света. Образец читается, глядя в окуляр.
Недостатком рефрактометра является то, что призму и крышку дневного света необходимо очищать и промывать дистиллированной водой после каждого использования, чтобы обеспечить точность следующего показания. Его также следует периодически калибровать. Калибровку рефрактометра проверяют, помещая две-три капли дистиллированной воды между призмой и крышкой дневного света и позволяя воде растечься по всей поверхности призмы без пузырьков воздуха или сухих пятен.
Рефрактометр предназначен для измерения жидкости при комнатной температуре 20ºC (68ºF). Дайте испытуемому образцу поместиться на призму и крышку дневного света примерно на 30 секунд, чтобы выровнять температуру образца и рефрактометра перед проведением измерения. На рисунке выше показаны показания с чистой, сухой призмой и крышкой для дневного света (вверху). В нижней части рисунка показаны показания с дистиллированной водой. Прибор поставляется с инструкциями по калибровке.
Замена жидкости
Замена сверху вниз может быть лучшим способом замены жидкости. Бачок главного цилиндра можно опорожнить и заполнить новой жидкостью. Это позволит новой жидкости пройти через главный цилиндр и BPMV до попадания в тормозные магистрали, шланги и суппорты.
No related posts.
