Предохранители Hyundai Porter 2 и реле с описанием и схемами блоков
ХендайКомментарии: 2Hyundai Porter 2 го поколения собирался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году преимущественно с дизельными двигателями. В нашем материале вы найдёте описание предохранителей и реле Хендай Портер 2 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение элементов в блоках может отличаться от показанного сверяйте назначение со своими схемами на крышке блоков.
Не то поколение модели? Вот описание для Портер 1.
В Хендай Портер 2 го поколения предусмотрены 2 основных блока с предохранителями. Один находится под капотом, другой в салоне, под панелью приборов со стороны водителя.
Блок в салоне

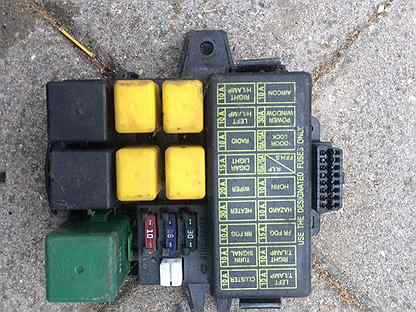

Фотография
Пример схемы с крышки блока
Схема
Описание предохранителей
| 1 | 10А Реле стартера, модуль свечей накаливания, ECM |
| 2 | 10А Реле передних противотуманных фар |
| 3 | 10А Левая фара, комбинация приборов |
| 4 | 10А Правая фара |
| 5 | 10А Отопитель, ETACM, корректор фар, реле вентилятора |
| 6 | 10А Стекло очиститель, подрулевой переключатель |
| 7 | 10А Задний противотуманный фонарь |
| 8 | 15А Прикуриватель |
| 9 | Резерв |
| 10 | 10А Аудиосистема, ETACM |
| 11 | 25А Переключатель стеклоподъемников |
| 12 | Резерв |
| 13 | 15А Реле передних противотуманных фар |
| 14 | Резерв |
| 15 | 15А Задний обогрев стекла, комбинация приборов, переключатель водительского стекло подъемника, корректор фар, блок управления отопителем |
| 16 | 10А Правые габаритные огни, задний правый фонарь, освещение номерного знака (стандарт), аудиосистема, задний обогрев стекла, комбинация приборов, переключатель водительского стекло подъемника, корректор фар, блок управления отопителем |
| 17 | 10А Левые габаритные огни, левый задний фонарь, освещение номерного знака |
| 18 | Резерв |
| 19 | 10А Комбинация приборов, резистор генератора |
| 20 | 10А D4BB, D4BH: ECM D4CB: Датчик массового расхода воздуха |
| 21 | 10А Аварийная сигнализация, выключатель заднего хода |
| 22 | 10А ETACM |
| 23 | 10А Датчик наличия воды в топливном фильтре, клапан отсечки топлива D4BH: Электромагнитные клапаны рециркуляции EGR (№1, №2) D4BB: Модуль свечей накаливания |
| 24 | 10А Электро магнитный клапан рециркуляции, датчик массового расхода воздуха, датчик наличия воды в топливном фильтре, переключатель нейтрали |
| 25 | 10А Блок управления отопителем и кондиционером |
| 26 | 15А Реле обогрева заднего стекла либо зеркал |
| 27 | 15А Аварийная сигнализация |
| 28 | 15А ETACM, выключатель левой передней двери |
| 29 | 10А Датчик скорости, реле вентилятора конденсатора |
| 30 | 10А Реле обогрева заднего стекла |
| 31 | 30А Реле стеклоподъемников |
| 32 | Резерв |
| 33 | 15А Освещение салона, лампа открытой двери, аудиосистема, ETACM |
За прикуриватель отвечает предохранитель номер 8 на 15А.
Назначение реле
- R1 Реле габаритных огней
- R2 Реле заднего противотуманного фонаря
- R3 Реле передних противотуманных фонарей
- R4 Реле указателей поворота и аварийной сигнализации
- R5 Реле вентилятора
- R6 Реле стеклоподъемников
Блок под капотом
Пример схемы с крышки блока
Фотография
Схема
Обозначение предохранителей
| 1 | 80А Реле свечей накаливания |
| 2 | 100/120А Генератор |
| 3 | 10А ECM |
| 4 | 10А Генератор |
| 5 | 10А Стоп-сигналы |
| 6 | 10А Реле звукового сигнала |
| 7 | 10А Реле кондиционера |
| 8 | Резерв |
| 9 | 10А D4CB: ECM |
| 10 | 10А D4CB: ECM, модуль иммобилайзера |
| 11 | 50А Реле стартера, замок зажигания |
| 12 | 20А Реле систем двигателя |
| 13 | 50А Предохранители в салоне: (кондиционер, аварийная сигнализация, центральный замок), разъем питания |
| 14 | 40А Электрические стеклоподъемники, передние противотуманные фары, реле задних фонарей |
| 15 | 30А Реле вентилятора конденсатора |
| 16 | Резерв |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
| 30А Реле вентилятора | |
| 21 | Резерв |
| 22 | Резерв |
| 23 | 10А D4CB: Реле кондиционера, реле вентилятора конденсатора, клапан топливного насоса, стоп-сигналы |
| 24 | 15А D4CB: VGT актуатор, реле свечей накаливания |
Расшифровка реле
- R1 Реле кондиционера
- R2 Реле звукового сигнала
- R3 Реле вентилятора конденсатора
- R4 Реле подогревателя топливного фильтра
- R5 Реле стартера
- R6 Реле свечей накаливания
На этом всё.
А если остались вопросы, задавайте их в комментарии.
ᐅ Предохранители и реле Хендай Портер 2 (2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016))
Схемы предохранителей Hyundai Porter и Hyundai h200
Hyundai h200 / Porter (AH; до 1995 года)
Hyundai h200 с 1996 (микроавтобус)
Hyundai Porter / h200 (AU; 1996-2003)
Hyundai Porter 2 (2004-2016)
Расположение блоков предохранителей
Блок предохранителей в моторном отсеке
| № | А | Назначение |
| 1 | 80 | Реле свечей накаливания |
| 2 | 100 120* | Генератор |
| 3 | 10 | ECM |
| 4 | 10 | Генератор |
| 5 | 10 | Стоп-сигналы |
| 6 | 10 | Реле звукового сигнала |
| 7 | 10 | Реле кондиционера |
| 8 | — | Не используется |
| 9 | 10 | D4CB: ECM |
| 10 | 10 | D4CB: ECM, модуль иммобилайзера |
| 11 | 50 | Реле стартера, замок зажигания |
| 12 | 20 | Реле систем двигателя |
| 13 | 50 | Предохранители в салоне: (кондиционер, аварийная сигнализация, центральный замок), разъем питания |
| 14 | 40 | Электрические стеклоподъемники, передние противотуманные фары, реле задних фонарей |
| 15 | 30 | Реле вентилятора конденсатора |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 30 | Не используется Реле вентилятора |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 10 | D4CB: Реле кондиционера, реле вентилятора конденсатора, клапан топливного насоса, стоп-сигналы |
| 24 | 15 | D4CB: VGT актуатор, реле свечей накаливания |
| Реле | ||
| R1 | Реле кондиционера | |
| R2 | Реле звукового сигнала | |
| R3 | Реле вентилятора конденсатора | |
| R4 | Реле подогревателя топливного фильтра | |
| R5 | Реле стартера | |
| R6 | Реле свечей накаливания | |
* D4CB
Блок предохранителей в салоне
| № | А | Назначение |
| 1 | 10 | Реле стартера, модуль свечей накаливания, ECM |
| 2 | 10 | Реле передних противотуманных фар |
| 3 | 10 | Левая фара, комбинация приборов |
| 4 | 10 | Правая фара |
| 5 | 10 | Отопитель, ETACM, корректор фар, реле вентилятора |
| 6 | 20 | Стеклоочиститель, подрулевой переключатель |
| 7 | 10 | Задний противотуманный фонарь |
| 8 | 15 | Прикуриватель |
| 9 | — | Не используется |
| 10 | 10 | Аудиосистема, ETACM |
| 11 | 25 | Переключатель стеклоподъемников |
| 12 | — | Не используется |
| 13 | 15 | Реле передних противотуманных фар |
| 14 | — | Не используется |
| 15 | 15 | Задний обогрев стекла, комбинация приборов, переключатель водительского стеклоподъемника, корректор фар, блок управления отопителем |
| 16 | 10 | Правые габаритные огни, задний правый фонарь, освещение номерного знака (стандарт), аудиосистема, задний обогрев стекла, комбинация приборов, переключатель водительского стеклоподъемника, корректор фар, блок управления отопителем |
| 17 | 10 | Левые габаритные огни, левый задний фонарь, освещение номерного знака |
| 18 | 10 | Не используется |
| 19 | 10 | Комбинация приборов, резистор генератора |
| 20 | 10 | D4BB, D4BH: ECM D4CB: Датчик массового расхода воздуха |
| 21 | 10 | Аварийная сигнализация, выключатель заднего хода |
| 22 | 10 | ETACM |
| 23 | 10 | Датчик наличия воды в топливном фильтре, клапан отсечки D4BH: Электромагнитные клапаны рециркуляции EGR (№1, №2) D4BB: Модуль свечей накаливания |
| 10 | Электромагнитный клапан рециркуляции, датчик массового расхода воздуха, датчик наличия воды в топливном фильтре, переключатель нейтрали | |
| 25 | 10 | Блок управления отопителем и кондиционером |
| 26 | — | Реле обогрева заднего стекла |
| 27 | 15 | Аварийная сигнализация |
| 28 | 15 | ETACM, выключатель левой передней двери |
| 29 | 10 | Датчик скорости, реле вентилятора конденсатора |
| 30 | 10 | Реле обогрева заднего стекла |
| 31 | 30 | Реле стеклоподъемников |
| 32 | — | Не используется |
| 33 | 15 | Освещение салона, лампа открытой двери, аудиосистема, ETACM |
| Реле | ||
| R1 | Реле габаритных огней | |
| R2 | Реле заднего противотуманного фонаря | |
| R3 | Реле передних противотуманных фонарей | |
| R4 | Реле указателей поворота и аварийной сигнализации | |
| R5 | Реле вентилятора | |
| R6 | Реле стеклоподъемников | |
Схема блока предохранителей Hyundai Porter 2 реле с назначением и расположением
2 го поколения Hyundai Porter выпуска 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2015 , в основном с дизельными двигателями.
В нашем материале вы найдете описание предохранителей и реле Хендай Портер 2 со схемами блоков и их расположением. Выделим предохранитель, отвечающий за прикуриватель.
Назначение элементов в коробках может отличаться от представленного, сверяйте назначение со своими схемами на крышке коробки.
Неверное поколение модели? Вот описание Портера 1 .
Hyundai Porter 2-го поколения имеет 2 основных блока предохранителей. Один находится под капотом, другой в салоне, под приборной панелью со стороны водителя.
Салон
Фото
Пример схемы с крышки блока
Схема
7
90 Обозначение| 1 | 10A Реле стартера, модуль свечей накаливания, ECM | ||
| 2 | 10A Реле передних противотуманных фар | 2 043 10A Левая фара, комбинация приборов | |
| 4 | 10A Правая фара | ||
| 5 | 10A Обогреватель, ETACM, корректор фар, реле вентилятора | ||
| 6 | 10A Стеклоочиститель, переключатель на рулевой колонке | ||
| 7 | 10A Задний противотуманный фонарь | ||
| 8 | 15A Прикуриватель | ||
| Резерв | 044 | ||
| 10 | 10A Аудиосистема, ETACM | ||
| 11 | 25A Переключатель электрического стеклоподъемника | ||
| 12 | Резерв | ||
| 13 | 15A Реле противотуманных фар | ||
| 4 | Резерв 047 | ||
| 15 | 15A Обогрев заднего стекла, комбинация приборов, переключатель подъема стекла водителя, регулятор корректора фар, блок управления отопителем | ||
| 16 | 10A Правые габаритные огни, задний правый фонарь, подсветка номерного знака (стандарт), аудиосистема , обогрев заднего стекла, комбинация приборов, переключатель подъема стекла водителя, регулятор корректора фар, блок управления отопителем | ||
| 17 | 10A Левые габаритные огни, левый задний фонарь, подсветка номерного знака | ||
| 18 | Резерв | ||
| 19 | 10A Комбинация приборов, резистор генератора 4 | ||
| 21 | 10A Аварийный сигнал, переключатель заднего хода | ||
| 22 | 10А ETACM | ||
| 23 | 10А Топливный фильтр датчик воды, клапан отсечки топлива0042 | 24 | 10A Электромагнитный клапан рециркуляции, датчик MAF, датчик воды в топливном фильтре, выключатель нейтрали |
| 25 | 10A Блок управления отопителем и кондиционером | ||
| 27 | 15A Аварийная сигнализация | ||
| 28 | 15A ETACM, выключатель левой передней двери | ||
| 249 900 реле вентилятора конденсатора | |||
| 30 | 10A Реле обогревателя заднего стекла | ||
| 31 | 30A Реле стеклоподъемника | ||
| 32 | Резерв 47|||
| 33 | 15A Внутреннее освещение, лампа открытых дверей, аудиосистема, ETACM |
Предохранитель №8, 15А, отвечает за прикуриватель.
Назначение реле
- R1 Реле габаритных огней
- R2 Реле заднего противотуманного фонаря
- R3 Реле передних противотуманных фар
- R4 Реле указателей поворота и аварийной сигнализации
- R5 Реле вентилятора
- R6 Реле стеклоподъемника
Моторный отсек
Легенда
7
72 Фото 9 07 Схема
Обозначение
1 80A Реле свечей накаливания 2 904 4 Генератор 3 10А ЕСМ 4 10А Генератор 5 10А Стоп-сигналы 10A Реле звукового сигнала 7 10A Реле кондиционера 8 Резерв 9 10А D4CB: ЕСМ 10 10А D4CB: ЕСМ 9 7004 модуль иммобилайзера 9 0043 11 50А Реле стартера, замок зажигания 12 20А Реле систем двигателя 13 50А Предохранители в салоне: (кондиционер, сигнализация, центральный замок), разъем питания 15 30A Реле вентилятора конденсатора 16 Резерв 18 Резерв 19 Резерв 20 Резерв 9044 Реле 9044 Вентилятор 79 21 Резерв 22 Резерв 23 10A D4CB: реле кондиционера, реле вентилятора конденсатора, клапан топливного насоса, стоп-сигналы 24 15A D4CB: привод VGT, реле свечей накаливания
Реле
- R1 Реле кондиционера
- R2 Реле звукового сигнала
- R3 Реле вентилятора конденсатора
- R4 Реле нагревателя топливного фильтра
- R5 Реле стартера
2 Реле Glow5- R6
Вот и все.
А если у вас остались вопросы, задавайте их в комментариях.
