Замена лампочки ближнего света Рено Логан 1 и 2 поколения

На чтение 7 мин Просмотров 906 Опубликовано 15.09.2022 Обновлено 16.09.2022

Содержание

1. Отличия устройства передних фар разных поколений
2. Советы по выбору автолампочек
3. Типы и маркировка ламп подходящих в фары Рено Логан 1, 2
4. Процесс замены лампочки ближнего света
5. Нужна ли регулировка фар после замены ламп

Автомобиль Renault Logan является популярной недорогой моделью. Как и все автомашины, он требует периодического обслуживания и мелкого ремонта, большую часть которых во многих случаях владелец может сделать самостоятельно. К таким операциям относится замена лампочки ближнего света автомобиля Рено Логан.

Отличия устройства передних фар разных поколений

Автомобиль Renault Logan имеет две разновидности. До 2012 года выпускалась модель 1 поколения. На парижском автошоу была представлена новая модель второго поколения. Она подверглась серьезной модернизации и изменениям в конструкции. Переработка коснулась и передних фар.

Внешние отличия передней оптики автомобилей Логан первого (слева) и второго поколений

Осветительный прибор головного света рассчитан на применение ламп с различными цоколями. Для первого поколения применяются двухнитевые светоизлучатели с цоколем h5. У них в одной стеклянной колбе расположены две нити, и коммутируются они в зависимости от выбора режима освещения. По этой причине лампу придется заменить, даже если вышла из строя только спираль ближнего света.

Двухнитевая лампочка дальнего/ближнего света

В фарах Рено Логан 2 применяются раздельные лампы для ближнего и дальнего света, соответственно, конструкцией осветительного прибора предусмотрено два отдельных патрона для установки сменных элементов. Если вышла из строя лампа ближнего света, то придется менять только ее. Для ближнего света подойдет светоизлучающий прибор с цоколем H7.

Советы по выбору автолампочек

В фарах автомобилей Renault Logan применяются два типа ламп:

• обычные лампы накаливания;
• галогеновые элементы.

Вторые стоят несколько дороже, но следует иметь в виду, что и срок службы у них более продолжительный. Если же учесть, что галогеновые лампы имеют большую энергоэффективность (повышенную светоотдачу при равной потребляемой мощности), то у обычных лампочек накаливания преимуществ практически нет.

Мнение эксперта

Панков Алексей

Инженер-электрик.

Специальность: Проектирование и монтаж изделий электротехники.

Задать вопрос

В продаже имеются и светодиодные лампочки с цоколем h5 или H7. Велик соблазн установить их в фары своего автомобиля. На самом деле этого делать нельзя – отражатель и линза фары не рассчитаны на направленность излучения LED-элементов, световой пучок сформируется неправильно, это может привести к ослеплению водителей, движущихся во встречном направлении.

Типы и маркировка ламп подходящих в фары Рено Логан 1, 2

При выборе элементов на замену в фары Рено Логан любой модификации надо обращать внимание, в первую очередь, на тип цоколя. Выше указывалось, что для ближнего света подойдут комбинированные элементы h5 или раздельные H7. Мощность ламп, рекомендованная изготовителем – 55 ватт. Если установить элемент меньшей мощности, световой поток упадет. Если большей – это может привести к перегреву и оплавлению пластиковых элементов фары.

При выборе можно обратить внимание и на производителя. Известные бренды (Osram, Bosch и другие) служат дольше, гарантируют заявленные параметры, но и стоят дороже.

Читайте также

Какие лампы лучше поставить в фары



Процесс замены лампочки ближнего света

Если следовать инструкции завода-изготовителя по замене ламп ближнего света, придется выполнить большой объем работы по частичной разборке автомобиля. Последовательность действий, предлагаемая французским предприятием, включает в себя:

1. Снятие бампера.
2. Отключение разъема от фары и полный ее демонтаж.
3. Другие излишние действия.

На самом деле, чтобы добраться до правой лампы, максимум, что придется сделать – это снять аккумулятор.

Возможно, не потребуется и эта операция, если размеры кисти владельца автомобиля позволят подлезть к лючку фары без снятия АКБ.

Фиксатор лючка лампы ближнего света

У автомобиля Renault Logan первого поколения лампочка, как сказано выше, одна. Добравшись до задней поверхности фары, надо найти расположение защитной пластиковой крышки (лючка), прикрывающей место установки патрона под лампу. Для его снятия надо отжать фиксатор, который находится сверху. После удаления лючка становится доступным разъем подключения лампочки.

Блок-фара со снятым защитным лючком

Разъем надо снять. Потом потребуется снять и резиновый уплотнитель, который находится за разъемом.

Демонтаж разъема питания и резинового уплотнителя

Таким путем откроется доступ к лампочке. Для ее демонтажа потребуется отжать еще один фиксатор — металлический.

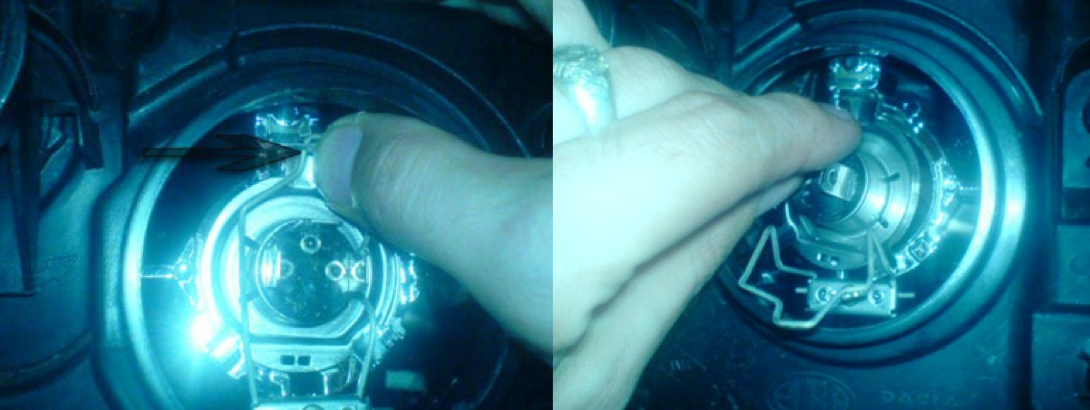

Расположение пружинного фиксатора лампочки

После этого светоизлучающий элемент легко снимается. Если он перегорел, его можно утилизировать.

Демонтированный светоизлучающий элемент

Установка нового элемента производится в обратном порядке:

1. Взять лампу с соблюдением мер предосторожности и установить на штатное место.
2. Прижать ее пружинным фиксатором.
3. Установить резиновое уплотнение.
4. Подключить разъем питания.
5. Закрыть лючок, защелкнув пластиковый фиксатор.

На этом замена завершена, можно включать фару и проверить, все ли верно сделано. Замена левой лампочки немного сложнее – аккумулятора с ее стороны нет, придется добираться до лючка на ощупь. В крайнем случае, можно позвать помощника с тонкой рукой.

Чтобы поменять лампочку ближнего света в машине второго поколения, надо знать ее расположение. Посадочное место для нее показано стрелкой на фото.

Место расположения патрона лампы ближнего света в фаре Logan 2

Нащупав крышку отсека патрона ближнего света, надо удалить его крышку. Она сделана из резины, и ее надо просто снять, ухватив за лепесток. Сняв разъем питания, можно получить доступ к цоколю светоизлучающего элемента. Он крепится тремя защелками, которые надо отжать отверткой подходящего размера.

Последовательность демонтажа лампы с блок-фары автомобиля Рено Логан второго поколения

После извлечения старой лампы надо установить новую в обратном порядке с соблюдением мер безопасности. После подключения разъема и установки на место защитной крышки можно опробовать работу системы головного света.

Для наглядности видео.

Нужна ли регулировка фар после замены ламп

После замены любой лампочки крайне желательно проверить настройку фар.

У конструкций разных производителей спираль может быть расположена различным способом, и система формирования пучка будет фокусировать световое излучение по-другому. Это может привести к ослеплению встречных водителей в темное время суток. Особенно важно проверить правильность формирования светового пучка после установки излучателей повышенной светоотдачи.

Схема проверки настройки светового пучка

Для проверки надо установить машину на расстоянии 3 метров от вертикальной стены на ровной горизонтальной поверхности. Перед началом теста надо:

• заправить машину полностью;
• довести давление в шинах до нормального;
• на место водителя посадить пассажира или груз, имитирующий вес водителя.

Далее надо сравнить световое пятно с образцом, приведенным в инструкции по эксплуатации автомобиля. Если обнаружатся отклонения, надо настроить положение фары по вертикали и горизонтали.

В целом же замена лампочек не только ближнего, но и дальнего света, а также в других осветительных приборах (поворотниках, фонарях заднего хода и т.п.) несложна. Эта процедура вполне доступна мастеру средней квалификации. Главное – все делать аккуратно, соблюдая меры безопасности.

Замена лампочки ближнего света Рено Логан

Как происходит замена лампочки ближнего света Рено Логан своими руками на дороге…

Здравствуйте, уважаемые читатели блога AAuhadullin.ru. Сегодня мы поговорим с Вами о том, как быстро поменять лампы передних фар своими руками на дороге. Перед выполнением работы по замене лампочек на Рено Логан необходимо обезопасить электрооборудование автомобиля, для чего откручиваем минусовой провод от клеммы аккумулятора.

Снятие минусового провода удобно выполнять торцовым ключом на Х10 мм. Открутив соединение с проводом, убираем его подальше от клеммы, а гайку приживляем на место ее крепления, чтобы не потерять в процессе работы.

Теперь можно приступать к замене ламп Рено Логан головной оптики. С правой стороны доступа к фаре больше и поэтому продемонстрировать процесс замены получится нагляднее. Для начала необходимо снять защитную резинку — пыльник с внутренней стороны фары и отсоединяем фишку с питанием. Затем выведя из зацепления фиксатор лампы, надо вынуть саму неисправную лампочку.

Так как лампочка галогенная, то она «боится» контакта с пальцами руки, которые оставят на ней потожировые следы и лампа может либо раздуться, либо вообще перегореть. Поэтому лампочку аккуратно вынимаем, держа ее за цоколь. На снятой лампочке хорошо видно три выступа, которыми она «садится» в гнездо в фаре для надежной фиксации, плюс сверху еще и надежно прижимается железным фиксатором.

При замене лампы Renault Logan необходимо попасть этими выступами лампы в фаре и зажать фиксатором. Нужно сразу сориентировать цоколь лампы для правильной установки. На лампочке имеются три вывода, два из которых параллельны друг другу. Эти контакты при установке должны быть внизу, а одиночный непараллельный контакт вверху. Собственно при этом и усики как-бы дублируют контакты.

Один усик смотрит вертикально вверх, а два других (напоминающих ножки) смотрят вниз. В таком положении лампочку и устанавливают на свое рабочее место в фаре. Затем рассмотрим, как правильно надевается резиновый пыльник. Узкая и длинная часть резинового пыльника надевается на цоколь лампы, а больший диаметр пыльника фиксируется по краю фары. При наличии дополнительного оборудования рукой не совсем удобно подлезть для установки пыльника. Но со второй – третьей попытки пыльник встанет на свое «родное» место, защищая лампочки и внутренности фары от пыли, влаги и дорожной грязи.

Затем ставится фишка для подачи питания на фару. На фишке хорошо видно контакты (мамы), которые необходимо сразу сориентировать по контактам на лампочке (папам) и выполнить соединение, надев фишку до четкого контакта с выводами лампочки.

Как видим, никаких архи сложностей замена ламп своими руками не представляет, что под силу выполнить любому владельцу автомобиля.

Переходим на другую сторону, где также рассмотрим процесс замены лампы головной оптики Рено Логан…

Так же снимаем фишку с питанием на фару, но работать в этой стороне гораздо сложнее, так как аккумуляторная батарея сильно сокращает зону доступа к фаре. Аккумулятор лучше всего снять, что не занимает много времени, но делает свободным доступ для замены лампы в случае ее перегорания. Так как одна клемма у нас уже снята перед началом работы, то остается отсоединить лишь провода от плюсовой клеммы, а также и скобу крепления аккумулятора к его посадочной площадке. Для этого понадобится ключ Х13 мм для отдачи гайки крепления проводов к клемме, где можно воспользоваться и рожковым ключом.

Открутив гайку кладем ее на видное место или наживляем назад, чтобы не потерять или забыть куда ее положили. Гайку крепления аккумулятора лучше откручивать длинным торцовым ключом либо головкой с удлинителем, так как подлезть рожковым ключом очень неудобно. В крайнем случае, когда нет торцового ключа, можно торцом поставить на гайку рожковый ключ, а сверху в него вставить еще один ключ, или отвертку для увеличения усилия на откручивание.

Открутив соединение можно смело вытаскивать болт вместе с пластиной, она никуда не денется, так как болт частично развальцован в соединении с пластиной. Полезный совет: если аккумулятор давно не снимался или соединение имеет следы ржавчины, то можно воспользоваться средством ВД -40 или, в крайнем случае, смочить каплей масла со щупа двигателя, а зимой прекрасно с этой задачей справится пригоршня снега.

Далее аккумуляторная батарея снимается и можно более свободно выполнить работу по замене лампы и в левой фаре. Фишка достаточно плотно сидит на контактах и плюс немного мешает резина пыльника, не давая удобно взяться за фишку, и поэтому приходится применять некоторое усилие для ее снятия. При снятии фишку лучше не тянуть по прямой на себя, а шевелить ее влево — вправо как бы расшатывая ее на контактах. Для удобства можно снять пыльник со своего посадочного места.

После снятия фишки убираем ее в сторону, чтобы она не мешалась, и приступаем к замене ламп, которая полностью идентична замене лампы в правой фаре. Единственно, что еще мешает снятию чехла, так это проходящий рядом солидный жгут проводов и нужно приноровиться при его снятии.

Сняв пыльник нужно также отвести в сторону фиксатор лампы, для удобства сдвинув его немногого вправо и захватив кончиком указательного пальца. Можно потренироваться несколько раз, тогда процесс снятия и установки лампы будет выполняться гораздо легче.

Отсоединив фиксатор, вынимаем старую лампочку и устанавливаем новую. Для наглядности я надел длинную часть пыльника на цоколь лампы, чтобы было понятнее как он работает по защите фары. При этом лампа в чехле сидит достаточно надежно, так как хорошо обхвачена резиной пыльника и значит, надежно защищена.

Если все же до стекла лампочки нечаянно коснулись руками, то стекло нужно тщательно протереть чистой салфеткой или тряпочкой, чтобы убрать жир и пот, который всегда невидимо присутствует на руках. Для эксперимента попробуем установить вместе с пыльником и посмотрим, что у нас в итоге получится.

Вставив в резину смотрим, как куда смотрят контакты лампы, чтобы сразу сориентировать ее по пазам в фаре для установки.

Однако, лишь только направив лампу в сторону гнезда понимаешь, что с пыльником установить не удастся и пыльник нужно снять.

Поворачиваем лампочку «ножками» вниз и вставляем в гнездо фары. Главное при этом никуда не торопиться и думать головой и все должно получиться правильно и качественно. Посадив лампочку, закрепляем ее железным фиксатором.

Проверяем, надежно ли встал фиксатор и можно переходить к установке резинового колпака. Установке пыльника мешает жгут проводов и приходится искать различные положения как все же удобнее завести пыльник, при этом, не забывая натянуть его среднюю часть на цоколь лампы. Затем надеваем полностью пыльник на выступ самой фары, и нам остается лишь поставить на место фишку с проводами.

Проверяем, все ли встало надежно и на этом замена ламп своими руками на дороге закончена. Все собираем в обратном порядке. Устанавливаем аккумулятор, его крепление и соединяем провода, идущие на клеммы батареи.

 В конце проверяем результат своей работы – горят или нет замененные фары на оптике.

Лампы ближнего света Рено Логан не работают видео

Видео 1. Замена лампочки ближнего света

Замена лампочки ближнего света Рено Логан и Сандеро видео

Пишите комментарии. Удачи и до скорых встреч на страницах блога AAuhadullin.ru!

Так же будет полезно почитать:

Что есть в комплектации Prestige

Моя третья машина Reno

Замена тормозных колодок Логан видео и фото

Как заменить лампу в фаре за 5 шагов

Рабочие фары необходимы для безопасного вождения любого автомобиля, но иногда они выходят из строя. Знание того, как заменить фару и на что обращать внимание, когда передняя часть вашего автомобиля темнеет, может помочь вам быстро решить проблему.

Проверьте, не перегорела ли лампа фары

Определение причины неисправности фары начинается с простого наблюдения. Во-первых, включите фары, чтобы увидеть, не горит ли только один свет. Если один отсутствует, 9«В 0% случаев свет снова загорится, просто заменив лампочку», — говорит Эмилио Зулло, владелец и техник E & L Automotive в Оссининге, штат Нью-Йорк. вы находитесь на дороге, когда замечаете проблему с фарами, — это остановиться и постучать по фару кулаком, что иногда заставит ее загореться, — говорит он.

«Если это продолжается, значит, нить накала перегорела», — говорит Зулло. «Когда вы ударяете по нему, вы трясете нить накала, и если она вступает в контакт, она на самом деле загорается». По крайней мере, это позволит вам добраться до места, где можно отремонтировать свет, добавляет он.

Как заменить лампу в фаре за 5 шагов

Подробную информацию о том, как заменить фару в вашем конкретном автомобиле, а также о том, какую лампу для фары приобрести, см. в руководстве по эксплуатации.

Шаг 1. Выключите питание автомобиля

В целях безопасности выключите автомобиль и выньте ключи из замка зажигания.

Шаг 2. Откройте моторный отсек

Откройте капот автомобиля и найдите держатель фары рядом с передней частью автомобиля.

Шаг 3. Отсоедините провода питания лампы фары

Обычно к основанию лампочки крепятся три провода. Нажмите на зажим или колпачок, удерживающие их на месте.

Шаг 4. Открутите старую фару

Все автомобили разные, предупреждает Зулло. «В некоторых автомобилях вы можете добраться до лампочки, а в некоторых — нет», — говорит он. Иногда мешает батарея или корпус воздушного фильтра, а иногда приходится снимать внутреннее крыло и залезать за него.

Однако, если вы можете открыть фару, тогда просто замените галогенную лампу. Это означает увидеть, как лампочка заблокирована, и осторожно разблокировать ее. Если вы сломаете зажимы, которые здесь используются, вам придется снимать всю фару, предупреждает Зулло. «Поэтому вам нужно посмотреть, как он подключен, осторожно разобрать его, а затем вы должны выполнить процедуру в обратном порядке, собирая обратно, не касаясь пальцами стекла колбы», — говорит он.

Шаг 5. Вкрутите новую лампу фары

Аккуратно вкрутите новую лампу, не касаясь стекла лампы; масло и грязь на руках могут привести к взрыву лампы при ее нагревании. Закройте капот вашего автомобиля. С новой лампой ваши фары снова будут как новые, и вы снова сможете наслаждаться вождением автомобиля днем ​​и ночью.

В большинстве случаев заменить фару несложно и не требует обращения к механику. Ознакомьтесь с другими проектами по ремонту автомобилей своими руками, которые может сделать каждый.

Если новая лампа фары не работает

В конце концов, если вы заменили лампу, а она не работает, вам необходимо проверить предохранители и проводку. «Если у вас есть питание на предохранителях и нет питания на вашем фонаре, у вас проблема с проводкой», — говорит Зулло. «Может быть, где-то оборвался провод, пережался или что-то в этом роде».

Если вы недавно меняли галогенную лампочку, обратите внимание на то, подходит ли сменная лампочка к вашей вилке. Зулло отмечает, что сегодня галогенные лампы сильно нагреваются, и некоторые магазины автозапчастей продают более яркие или цветные замены без рецепта, которые рекламируются как лучшие для видимости, но которые нагреваются еще сильнее. «Итак, что происходит со штатной штепсельной вилкой OEM, с которой автомобиль поставляется с завода, так это то, что она не может справиться с этой дополнительной мощностью», — говорит он. «Он начинает плавиться, а затем возникает плохой контакт, и ваш свет гаснет». В этот момент вы даже не можете вставить новую лампочку, вам нужно заменить весь патрон, — говорит Зулло.

Из-за чего гаснут фары автомобиля?

1. Пожилой возраст

Наиболее распространенной причиной перегоревшего фонаря является возраст, говорит Зулло. «Вы можете водить машину и не заметить, что одна из ваших фар не горит, а затем, поскольку вторая такого же возраста, в течение нескольких недель одна из них тоже может просто выйти из строя», — говорит он. Внезапно проблема становится пугающе очевидной.

2. Экстремальные холода и жара

Помимо возраста, перегорание фар также может быть вызвано сильным холодом или жарой. Изменения температуры могут повлиять на нить накаливания лампочки, которая очень чувствительна.

3. Окисление

При использовании новых галогенных ламп другой причиной затемнения света может быть окисление пластикового корпуса, в результате чего он становится белым или желтоватым, говорит Зулло. По его словам, это уменьшает луч света, который помогает водителям видеть темную дорогу впереди. «В этом случае вам придется заменить всю фару в сборе», — добавляет он.

4. Трещины в корпусе лампы

Кроме того, любые трещины в корпусе могут привести к перегоранию галогенных ламп, поскольку они не выдерживают влаги. «Поэтому вы можете вставить туда новую лампочку, и через день или два она перегорит из-за влажности и сырости», — говорит Зулло. «Также к этим лампочкам нельзя прикасаться пальцами; если вы устанавливаете его, вы должны использовать резиновые перчатки, потому что, если вы приложите палец к лампочке, соль от вашего пота сожжет эту лампочку».

Подготовьте план действий на случай, если у вас перегорит фара во время вождения. Убедитесь, что практикуете безопасное вождение, когда вы находитесь в дороге.

Как заменить лампу в автомобильной фаре

Помощь и совет

Многие из вас, наверное, задавались вопросом, как легко заменить лампочку в автомобильной фаре. Ну, это действительно зависит от марки, модели и возраста автомобиля. С годами автомобили стали более сложными в обслуживании и доступ к лампочкам сложнее, и это обычно означает, что чем новее ваша машина, тем сложнее будет ее заменить твоя лампочка.

Если вы хотите попробовать заменить лампочку, ознакомьтесь с нашим простым руководством ниже.

Шаг 1. Определите, какая лампочка вышла из строя

Ваша первая остановка должна заключаться в том, чтобы точно определить, какая из лампочек вашего автомобиля вышла из строя, так как это не всегда может быть ясно. от место водителя.

Для целей данного пошагового руководства мы предполагаем, что это одна из ваших фар.

Шаг 2. Выберите подходящую лампу для замены

Теперь пришло время приобрести подходящую лампу для замены. Или лампочки, потому что мы на самом деле всегда рекомендуем заменяйте лампочки парами в целях безопасности, удобства и экономичности.

Найти подходящие лампы для замены очень просто. Просто введите регистрационный номер вашего автомобиля онлайн, и мы покажем ты подходящие опции для вашего автомобиля.

Шаг 3: Найдите нужную фару

Следующим шагом будет найти фару под капотом и снять крышку. Если в вашем автомобиле более одного набор огней спереди, убедитесь, что вы определили правильный.

Шаг 4. Отсоедините лампу

Обычно к основанию лампы крепится три провода питания, и лампа удерживается на месте с помощью некоторый своеобразный запорный механизм. В зависимости от марки и модели вашего автомобиля это может быть металлический зажим, пластиковый поймать или винтовая крышка. Отсоедините провода питания от лампы и разблокируйте запирающий механизм, чтобы освободить лампу.

Шаг 5: Установите новую лампочку

Выполните предыдущие шаги в обратном порядке, чтобы установить новую лампочку. Есть несколько важных моментов, о которых следует помнить во время этот шаг:

• Всегда надевайте перчатки при работе с новой лампой. Если масло с вашей кожи попадет на стекло новой лампы, оно может причина лампочка перегорает, как только вы включаете фару.
• Убедитесь, что новая лампа правильно установлена ​​в патроне, чтобы диаграмма направленности отражалась правильно. (ты рискуете ослепить встречный транспорт, если это не так).
• Убедитесь, что вы закрепили крышку лампы, когда закончите, чтобы электрика вашего автомобиля оставалась водонепроницаемый.

Шаг 6. Проверка новой фары

В завершение закройте капот, включите зажигание (убедитесь, что в автомобиле не включена передача), включите двигатель и включите свет, чтобы убедиться, что ваши новые лампочки работают.
