ВАЗ 2109 (карбюратор), не заводится в мороз, почему?

С наступлением холодов (особенно сильных морозов) запустить карбюраторную девятку — ВАЗ 2109 (2108, 21099) удается не всегда.

Разберемся почему ВАЗ 2109 (2108, 21099) не заводится в сильный мороз и что нужно делать чтобы все-таки запустить ее двигатель.

Исходные условия

С утра минус 20, а то и ниже. Машина всю ночь простояла на улице, но вчера на ней ездили. Аккумулятор так же ночевал на улице. Состояние двигателя, свечей зажигания, карбюратора и аккумулятора более менее приемлемые  (до этого же автомобиль и заводился и ездил). После нескольких прокруток двигателя стартером вспышек практически не было, свечи залило бензином, АКБ выдохся.

Исходя из перечисленного определим почему двигатель отказывается запускаться и что можно сделать, чтобы прямо сейчас, ни смотря не на что,  завести его сесть в машину и поехать.

Почему ВАЗ 2109, 2108, 21099 (карбюратор) не хочет запускаться в мороз?

При сильном морозе катастрофически ухудшаются условия необходимые для успешного запуска двигателя автомобиля.

— Снижается пусковой ток холодного аккумулятора

Он не может обеспечить минимальный порог частоты вращения к/вала (хотя бы 500 об/мин) для запуска.

— Испаряемость бензина на на промерзших стенках впускного коллектора вообще никакая

Двигателю для запуска нужны пары топлива, а не чистый бензин. Без этой испаряемости и смешения паров бензина с воздухом свечи зажигания будут практически сразу залиты.

— Застывшее моторное масло заставляет тратить много энергии на проворачивание коленчатого вала и поршней

Особенно если в движок залита минералка, а не полусинтетика.

То же самое с вращением первичного вала коробки передач.

— Не отрегулировано пусковое устройство карбюратора

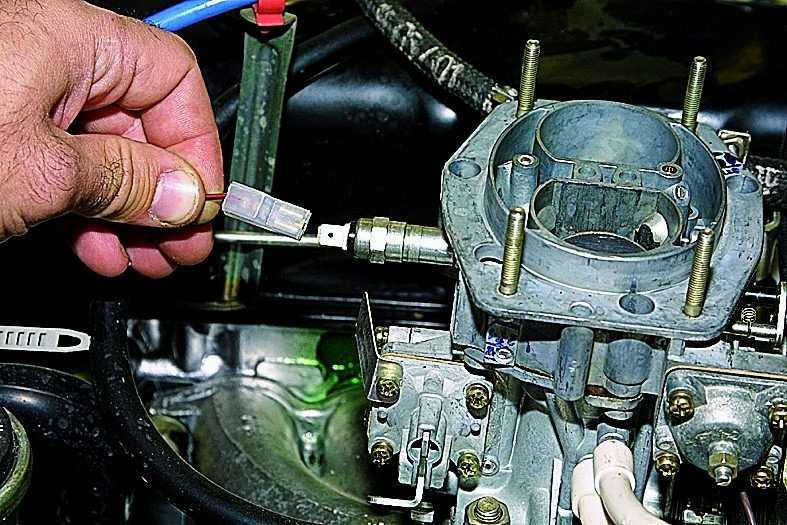

В карбюраторе Солекс имеется диафрагменное пусковое устройство. Оно позволяет приготовить нужный состав (обогащенной) топливной смеси, подать его в двигатель, а затем немного обеднить его, чтобы не заливало свечи зажигания. Если оно не исправно или не отрегулировано, запустить двигатель ВАЗ 2109 в мороз будет крайне проблематично.

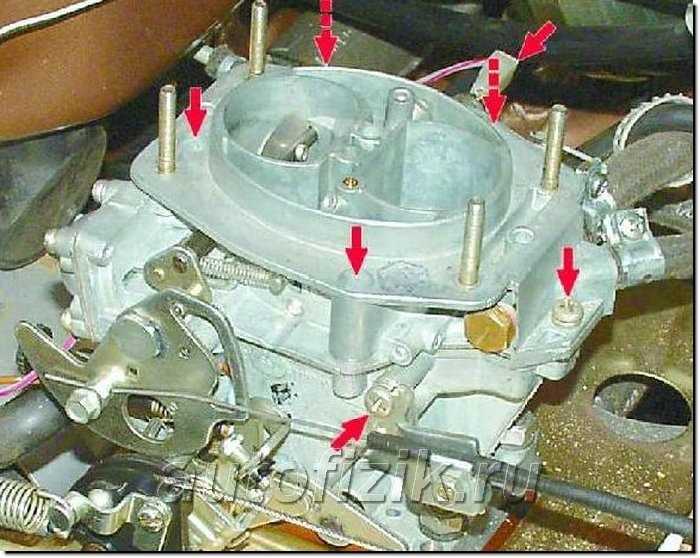

— Подсос постороннего воздуха в карбюратор

Лишний воздух обеднит топливную смесь и двигателю не хватит ее энергии на запуск.

— Свечи зажигания уже подустали

Возможно имеется нагар на их электродах, утечка тока по изолятору или искровой зазор слишком мал. Они и на горячую срабатывают с трудом, а уж на морозе.

Помимо свечей на запуск двигателя в мороз влияет состояние остальной системы зажигания. Начиная от угла опережения зажигания и заканчивая утечкой тока на массу через бронепрвода, крышку трамблера или катушки зажигания. То есть неисправности влияющие на силу искры на свечах.
hr>

Как завести ВАЗ 2109 (карбюратор) в мороз?

Подробности запуска двигателя ВАЗ 2109, 2108, 21099, а так же рекомендации по зимнему пуску карбюраторных двигателей вообще изложены на странице «Как запустить карбюраторный двигатель автомобиля в мороз».

Вот алгоритм общий действий которого желательно придерживаться при запуске двигателя в мороз.

— Открываем капот и подкачиваем рычагом ручной подкачки на бензонасосе топливо в карбюратор.

— Садимся в салон, пару раз включаем дальний свет фар на 5-7 секунд. Так мы немного оживим аккумулятор.

— Несколько раз выжимаем педаль сцепления.

— Несколько раз нажимаем педаль «газа», ждем секунд 10-15.

— Вытягиваем рукоятку «подсоса».

Поворачиваем ключ в замке зажигания и вращаем стартером коленчатый вал как можно дольше (секунд 10-15) до появления вспышек в цилиндрах и запуска двигателя, на педаль «газа» при этом не нажимаем.

В идеале пустить двигатель с первой попытки. Если не получилось, то проделываем все перечисленное (кроме включения света фар) еще раз минут через пять.

В нашем случае после нескольких безуспешных попыток нужно подождать минут десять, чтобы аккумулятор пришел в себя после предыдущих пусков. После чего выжать педаль газа до упора и начинать прокручивать двигатель стартером. После первых вспышек в цилиндрах плавно отпускаем педаль газа. Так мы высушим свечи зажигания и дадим шанс двигателю запуститься.

В случае неудачи необходимо будет заменить свечи и зарядить аккумулятор, можно «прикурить» от аккумулятора другого автомобиля.

Примечания и дополнения

— При других условиях, например, когда автомобиль простоял на улице несколько дней при сильном морозе (АКБ не снималась и не заносилась в тепло) и почему-то не заводится, вот так запросто взять и завести мотор практически не получится.

Здесь придется проводить целую спецоперацию.

Для начала нужно восстановить работоспособность аккумулятора. Для этого он должен простоять в тепле хотя бы полчаса и желательно его немного подзарядить через зарядное устройство.

После чего необходимо вручную несколько раз провернуть коленчатый вал стартера для разгона моторного масла и облегчения работы стартера и АКБ. Например шлицевой отверткой за зубцы маховика в лючке на картере сцепления.

В дополнение, льем немного теплой воды на впускной коллектор, а в карбюратор вливаем сверху немного бензина (3-4 см³).

Подкачиваем топливо в поплавковую камеру и действуем по инструкции описанной выше.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

— Холодный карбюраторный двигатель не запускается

— Карбюраторный двигатель автомобиля запускается и глохнет

— Провал при нажатии на педаль газа

— Двигатель не запускается, причины связанные с системой зажигания

— Запуск инжекторного двигателя в мороз

— Двигатель не запускается в сырую погоду, почему?

Подписывайтесь на нас!

Ваз 21099 схватывает но не заводится инжектор

В статье «Не заводится Ваз 2109» мы подробно рассмотрели причины, по которым Ваз 2108, Ваз 2109, Ваз 21099 карбюратор не заводится. Однако инжекторные Ваз 2109 имеют свои особенности, поэтому данная статья призвана помочь именно владельцам Ваз 2108 2109 21099 инжектор, когда их железный конь перестал заводится. Отличия в поиске и устранении неисправности у карбюраторных и инжекторных двигателей очень существенные. Так, владелец карбюраторного Ваз 2108, Ваз 2109, Ваз 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако, если пересадить его на инжекторный Ваз 2108, Ваз 2109, Ваз 21099, который не заводится, то человек не будет знать, что делать.
Оно и понятно: электрический бензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не заводится может изрядно напугать владельца автомобиля.
Тут, как и при диагностике любой неисправности важна четкая продуманная последовательности действий по выявлению неисправности. Итак начнем, если двигатель Ваз 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечем поджечь».То есть либо нет искры, либо не поступает горючая смесь в цилиндры двигателя.
1) Проверяем, есть ли искра. Для этого выкручиваем свечку из цилиндра, прижимаем к массе и крутим стартер. Если искра проскакивает на свече, то проблема в системе подачи топлива.
Однако, надо помнить, что если выкрученная свечка мокрая, и при этом есть искра, обязательно надо проверить метки ремня ГРМ.

Метка на шестерне распределительного вала Ваз 2109

Метка на маховике Ваз 2109

Из-за того, что ремень ГРМ проскочит один или несколько зубьев, будут нарушены фазы газораспределения и двигатель Ваз 2108 2109 21099 инжектор не будет заводиться.
Если искра не проскакивает на свече то причиной может быть: датчик положения коленчатого вала (далее по тексту ДПКВ), шкив коленчатого вала,модуль зажигания, ЭБУ.
1а)Многие очень боятся того, что в инжекторе много датчиков. Да это правда, неправильная работа датчиков может очень сильно портить жизнь владельцу Ваз 2108 2109 21099 инжектор. Скажу одну важную деталь, от которой Вам сразу станет легче: двигатель Ваз 2109 не будет заводиться из-за неисправности одного единственного датчика — ДПКВ. Если будет неисправен какой-либо другой датчик, то двигатель будет заводиться, только его работа будет неправильной — он может троить, не развивать мощность, повысить расход топлива, но завестись он обязан.
Итак, проверяем ДПКВ Ваз 2108, Ваз 2109, Ваз 21099, целостность его разъема и проводки к нему. Очень часто сгнивает разъем ДПКВ, так как на него снизу может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подать на него питание с аккумулятора и подносить к его рабочей зоне металл. При приближении металла выходное напряжение датчика должно увеличиваться, при убирании металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пробуем завести. Не завелась — идем дальше.
1б)Шкив коленчатого вала. В чем же тут может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться или прокручиваться.

Отвалилась часть шкива Ваз 2109 с зубьями для ДПКВ

Соответственно ДПКВ не отрабатывает при вращении коленчатого вала и ЭБУ не дает команду на искру на свечи. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутиться и он исправен. Заодно проверите целостность ремня ГРМ и метки.
1в)Причиной того, что нет искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания не его целостность. Если есть возможность, можно взять модуль зажигания с другой машины и проверить, заведется двигатель или нет.
1г) При неисправном ЭБУ двигатель естественно не будет заводится.
1д) Отсутствие контакта в электропроводке. Все устройства могут быть целые: и ЭБУ ,и модуль зажигания и все датчики. Но между ними в проводке будет отсутствовать контакт, например оторван провод или окислен разъем.
2)Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверяем, подается ли топливо на форсунки:
2а) Качает ли топливный насос?

У Ваз 2109 с инжектором электрический топливный насос

Топливный насос Ваз 2108 2109 21099 инжектор — электрический, он погружен в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить качает он топливо или нет, можно ослабить один из подводящих топливных патрубков, подставить под них емкость и включить зажигание — из патрубка должен политься бензин.
Давление в топливной рампе Ваз 2109 с инжектором также можно померить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе есть специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Оно должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2б) Если засорен топливный фильтр, то насос не сможет обеспечить нужную подачу топлива на форсунки автомобиля.

Топливный фильтр Ваз 2109

Опять таки, понять засорен фильтр или нет, можно с помощью манометра, подключенного к отводу регулятора давления на топливной рампе автомобиля.
2в) Засорение форсунок.

Загрязненные форсунки инжекторного двигателя

При засорении форсунок они либо совсем не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает. Из-за засорения форсунок может быть затруднен запуск двигателя Ваз 2108 2109 21099 инжектор именно в мороз. Такой автомобиль как правило не развивает полной мощности во время езды.
2г) Топливо может не распыляться форсунками, если на них не поступают сигналы на открытие с ЭБУ. Необходимо убедиться,что на форсунки насажены фишки и все провода целые.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях Ваз 2108, Ваз 2109, Ваз 21099 часто происходит такое явление, как проскальзывание, либо срезание зубьев ремня ГРМ. При этом нарушаются фазы газораспределения двигателя и он не может завестись.
Чтобы убедиться, что ремень ГРМ не проскочил необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика.Если все в порядке идем дальше.
4) Если свечи Ваз 2108 2109 21099 залило, то их нужно просушить. На залитой свече искра не образуется. Если Вы выкрутили свечу, а она вся мокрая, то надо выкрутить все остальные и прокалить их на газу. Если их повторно зальет, надо искать причину в другом месте.
5) Некоторые Ваз 2108 2109 21099 инжектор не могут запуститься в мороз с подключенным датчиком температуры двигателя. Наверное это особенность прошивки или еще чего. Откидываешь фишку датчика температуры, двигатель с трудом, но запускается. При подключенном — нет.
Такая особенность может кого угодно поставить в тупик: и искра есть, и свечи мокрые, и ремень не проскочил, а машина не заводится. Откинул датчик температуры, а она завелась. Эта ситуация конечно скорее исключение, нежели правило, однако владельцу Ваз 2109 о ней лучше знать.
6) Тоже редкая ситуация, но она бывает. Осыпание катализатора в глушителе автомобиля. В соответствии с требованиями по экологии в глушителе Ваз 2108, Ваз 2109, Ваз 21099 инжектор устанавливается катализатор, который уменьшает выбросы вредных газов в атмосферу. Если этот катализатор сыпется внутри глушителя,то будет затруднен выхлоп отработанных газов и двигатель либо совсем не заведется, либо будет глохнуть. Чтобы исключить данный пункт необходимо просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель Ваз 2108, Ваз 2109, Ваз 21099 инжектор не заводится, однако следует помнить что бывают частные случаи, в которых помочь смогут только на СТО.

В общем надо было съездить забрать друга ,завелся как всегда и поехал. В общем минуты 3 ехал, впереди улица узкая, нужно было пропустить машины, чтобы проехать. Я остановился, пропустил, хочу ехать — смотрю машина заглушена. Пытаюсь завести — она ни в какую. Крутит, но ни разу не чихает, ковырял два дня. Топливо есть, аккум заряжен (пробовал даже подкуривать на всякий) предохранители все целы, свечи хорошие, но на всякий случай купил новые — не помогло. Топливо качает (бензонасос слышу когда зажигание включаю, плюс когда свечу вынимал, чтобы искру посмотреть — при попытке завестись бензин струей оттуда стрелял, то есть топливо есть). Ремень грм вроде крутится, я кожух отодвинул чутка зубцы эти крутились при заводе как минимум, ремень не очень хорошо видно сам. Даже попробовал сменить датчик массового расхода воздуха (запасной лежал в багажнике, на всякий попробовал поставить — не помогло). Я уж не знаю что еще попробовать, сейчас праздники будут до хрен знает какого числа к диагносту не попаду — что можно придумать пока самому посмотреть? Подскажите, пожалуйста.

to goodgrey: Добрый день,хороший отчет!

Но самое главное,вы так и не сказали. «Искра есть»?

Судя по вашим стараниям,предполагаю что есть(если нет то смотрите датчик коленвала)

Если искра есть- то нужно посмотреть метки ремня ГРМ. у них есть постоянная проблема,сдвигается «Шкив коленвала» и искра будет-а вот заводится нет.Так что проверьте метки.

Искра есть, после работы попробую проверить метки, отпишусь о результатах

to goodgrey: кроме вышеперечисленного, проблема может быть в неисправном регуляторе давления.

to Messir: Вы имеете в виду регулятор давления топлива?

да, явно его, правда я даже не знаю что мне делать с этой информацией, идти покупать топливный манометр и проверять по инструкции, вкрутив в топливную рампу?

goodgrey: да, явно его, правда я даже не знаю что мне делать с этой информацией, идти покупать топливный манометр и проверять по инструкции, вкрутив в топливную рампу? #

Попробуйте сначала метки проверить,а после топливо(все таки свечи заливает,как я понял)

goodgrey: Топливо качает (бензонасос слышу когда зажигание включаю, плюс когда свечу вынимал, чтобы искру посмотреть — при попытке завестись бензин струей оттуда стрелял, то есть топливо есть) #

да, свечи свечи мокнут, я после работы глянул на ремень грм — выглядит как новенький, метки пока не проверял, тк не знал как, завтра с книжкой пойду смотреть.

goodgrey: да, свечи свечи мокнут, я после работы глянул на ремень грм — выглядит как новенький, метки пока не проверял, тк не знал как, завтра с книжкой пойду смотреть. #

То что ремень как новый,не чего не говорит.У них болезнь,шкив коленвала разбивает шпонку и смещается,все вро ди бы на месте- а на самом деле-метки сбиваются и датчик коленвала не правильно корректирует подачу искры(не в такт)

Так, продолжение истории: посмотрел ремень грм — выставлен по меткам, решил осмотреть все датчики, подергал их, заметил, что датчик положения колен. вала вроде бы отошел, перевоткнул его, попробовал завестись — завелась! Для проверки отключил опять датчик и попробовал завестись — не вышло, решил, что проблема была в датчике, поехал домой. Проехал метров 30 — машина начала глохнуть, вроде когда я сцепление выжимал, на ходу с ключа завелся, через 3 метра опять заглохла, я опять завелся и припарковался. Датчик на месте, начал смотреть остальные датчики — провод, подходящий к датчику детонации в паре мест был оголен и вроде чуть поломан, я достал изоленту, хотел заизолировать — в итоге провод сломался у меня руках. Провод оборвался в самом начале, так что скрутить пока не получилось, нужно подготовиться, а пока у меня резонный вопрос — проблема была в датчике детонации, или его повреждение это уже новая проблема? Короче если забыть, про оборванный провод датчика детонации какие выводы можно сделать?

Я к тому, что разве без датчика детонации машина не должна заводиться?)

Проводка не замыкает, а датчик я уже припаял обратно, толку, конечно, никакого =(

to goodgrey: еще раз хорошенько проверьте датчик коленвала,а лучше его поменять(часто скрытый дефект обмотки датчика)

xekxek: to goodgrey: еще раз хорошенько проверьте датчик коленвала,а лучше его поменять(часто скрытый дефект обмотки датчика) #

to goodgrey: Снимите датчик и установите его заново.

Проверьте наличие искры.

Датчик коленвала новый поставил — не помогло, в итоге нашел работающий сервис неподалеку, друг отбуксовал туда — сначала вроде как диагностировали отсутствие питания на форсунках, пошаманили и завели, но глохла на холостых — какая то из форсунок вроде как открывается и не закрывается -заливает бензином, из под щупа льется ручьем, щуп показывает масла в два раза больше нормы — но оно смешано с бензином вроде, ну короче будут менять неработающую форсунку. Такая история

to goodgrey: Что то подкрадываются смутные сомнения,по поводу форсунок.

Судя по добавлению уровня масла-одна форсунка натворить такое не может,несколько форс. выйти из строя-тоже не могут.

Не спешите все покупать(не дешево выйдет)

Я просил вас шпонку (метку)проверить,вы это не сделали.

Давайте по порядку(с минимальными затратами)

1) Потребуйте открутить шкив коленвала и проверить состояние шпонки(на вид она длиной 2-3см. трубочка,)

коленвал цепляет шпонку(полумесяц) эта шпонка цепляет шестеренку(которая крутит ремень ГРМ)

в эту шестеренку вставлена шпонка,металлическая трубочка(про которую и идет речь) трубочка крутит шкив(шкив приводного ремня,генератора и т. д.)

Так вот,если хоть капельку болт коленвала ослаб-то из за большой нагрузки на шпонку(от генератора и т.д.) срывает ее! и достаточно шкиву провернутся на два милиметра,авто будет реагировать не адекватно! а если на пол сантиметра-то авто и вовсе на заведется.

2) Если выполнили первый пункт и там все гуд, то следующее что вам нужно сделать,по просить на проверку ЭБУ с другого авто(это дешевле чем покупать с не уверенностью) почему второй пункт именно по ЭБУ? по тому что все параметры говорят о слетевшей прошивке(к сожалению) но это нужно проделать в первых пунктах! для экономии времени и денег.

3) прежде чем покупать форсунки- их легко проверить!(в сервисе должны знать) Открутите все свечи(не перепутайте местами,где стояли) и определите-какая форсунка льет. если одна-две,то снимайте форсунки и проверяйте(подключите спрей для очистки карбюраторов и подключите провода на АКБ) Предупреждаю,форсунку проверяйте по дальше от АКБ! иначе,искра от провода форсунки на АКБ- может поджечь смесь! ПРОВЕРЕННО! ))))

Скажу от себя,у вас идет слишком длинный импульс на форсунки и поэтому в цилиндры поступает слишком много топлива,лишнее которое и уходит в поддон(в масло) Так что проделайте сначала первые ДВА пункта,для успокоения.

Есть еще и четвертый пункт,но вряд ли в нем причина,но все же скажу.

4) Забита выхлопная система(для проверки,нужно открутить приемную трубу от коллектора выпускных газов)

Здравствуйте проблема такая. Ехал домой заглохла, и больше не заводилась. Были поменяны свечи, высоковольтные провода, сеточка в баке. Топливо в рампу поступает, искра есть, но все равно не заводится. Поиск в интернете, решил заменить датчик коленвала. И после этого она наконец-то завелась, но при нажатии на газ машина глохнет. Иногда слышны хлопки из выхлопной трубы. Когда машина прогреваться до 70 градусов, начинают плавать холостой ход машина глохнет, а дальше вообще не заводится пока не остынет…
В чем проблема подскажите
Проблема была в датчике колен вала и катушке зажигания

Комментарии 57

Ребята спасайте ! Попа ! Ваз 21099 инжектор. Заехал на АЗС, заглушил, заправился и не завел ! Стартер крутит, машина типа хватает, но тут-же глохнет. При попытке подгазнуть при заводке слышны хлопки в глушитель. Подумал, что «глюк» в контроллере, отсоединил аккумулятор потом подсоединил, не помогло . Затем снял разъем с датчика расхода воздуха, завелась! Но «троит», загорелся ЧЕК, бортовик «GAMMA» пишит ошибка датчика расхода воздуха . Подсоединил датчик, ошибку сбросил, доехал домой, заглушил, не завел! Я краем уха слышал, что когда загорается ЧЕК, контроллер переходит в аварийный режим работы и некоторые датчики не опрашиваются. Вопрос: какие? Видимо там у меня «собака порылась».

на диагностику езжай ее не кто не смотрел на советуют тебе денег много на ветер выкинеш исключай метод тыка и на диагностику дешевле выйдет

Нашел в чем проблема, когда датчик коленавала прижимаешь руками все отлично работает, как только отпустишь начинает траить. Прикручен намертво, попробывал шайбу подложить нет толку

если нет времени на диагностику сьездить, ну или поэкономить решил, а также при отсутсвии БК, есть очень просто способ проверить:

1) отключаешь все датчики с двигателя кроме ДПКВ (датч. коленвала) — это ДМРВ, ДПДЗ, ДТОЖ (на термостате), ДФ или ДПРВ (если имеется), ДД

вроде все назвал… Модуль зажигания, РХХ — отсоеденять не нужно тоже, хотя РХХ я отсоеденял машина завелась (не помню как себя вела правда, но завелась)

2) в итоге у тебя окажется только 3 активных датчика: Модуль зажигания, ДПКВ и РХХ
далее пытаешься завести двигатель, так как он слепой (большая части электрики отсутсвует) то он сложновато заведется — но с нажатием на дроссель, запуск произойдет, просто чуть дольше чем обычно стартер покрутится

3) машина заведена: даешь её как обычно прогреться до 70+ градусов, если обноруженные тобой Скачки ХХ и «Глохнет машина» пропадут, то значит двиг в порядке и причина в одном из отключенных датчиков

если же симптомы те же: то тут либо неправильно установленный ДПКВ (или его брак… что врятли, он либо работает, либо нет), либо РХХ под замену

ну или в особо плачевном случае с двигом проблема, там уже компрессия и тд под замер, а лучше вскрытие… но это уже другой вопрос

4) если без датчиков машина «исправно» работает (не плавает хх, и не глохнет) то поочередно одеваешь по одному из снятых датчиков (каждый раз глушишьзаводишь — наблюдаешь), как только появится сбой в работе (начнет плавать ХХ и Глохнуть) — то станет ясно что за датчик

Не заводится ваз 21099 карбюратор причины

Помогите советом, почему не заводится машина?
Вчера с утра на холодную завелась со второго поворота ключа, нормально доехал до места. После часа стоянки не смог завести, стартер крутит двигатель, но ничего не схватывает. Искра есть на всех свечах, бензин в карб поступает.
С толкача тоже не завелась.
Метки зажигания правильно стоят все.

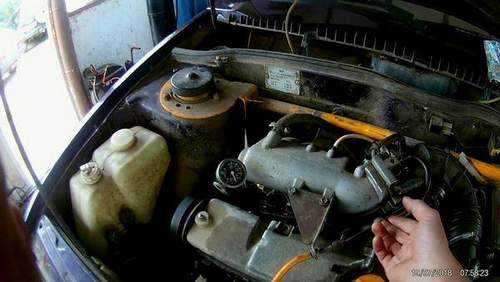

А как проверял поступление бензина в карбюратор? А то бывает с карбика шланг сдёрнули и бензонасосом покачают-бензин идёт, а поплавковая камера пуста.Залип игольчатый клапан. Лечится лёгким постукиванием чем нибудь типа черенка молотка в районе штуцеров подачи и обратки.Одновременно надо качать бензонасос

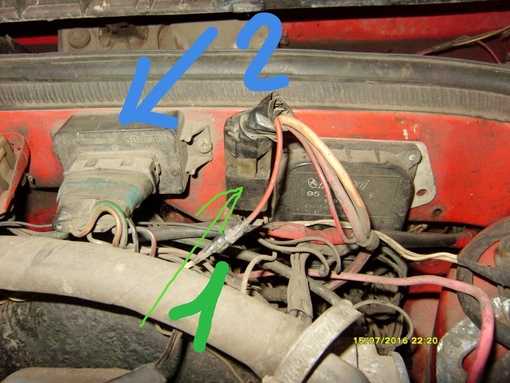

коммутатор и датчик холла смотри

это две проблемы на машинах девятого семейства

вообщем сейчас смотрел следующее, бензин от бака до карба идет, это точно, искра есть на всех свечах, свечи залиты, поставил новые, у меня пока две идеи либо в карбе что то залипло либо бензин попался поганый

Полтергейст какой то.Проверь ещё раз ремень ГРМ.И нижнюю метку и верхнюю.А то может он вообще не вращается?

у меня бывает, что на горячую машину без газа не завести, а вот если поддать «газ в пол» заводится моментально, проверь хотя бы это, дальше уже смотреть пусковое

у меня такая же херня не знаю че делать, сначала завел утром потом заглохла и больше не заводится . И искра есть и бенз идёт не схватывает ни в какую, даже таскали по городу 0 вообще(((((((((((((((((((((((((

в тот раз меня крышка трамблера подвела, обычно в такой ситуации меня крышку плюс бегунок, но один раз были те же симптомы но это был датчик холла, также броне провода могут подвести, если у тебя есть аварийное зажигание попробуй с ним завести., если заведется то это датчик холла

датчик хола новый, крышка новая б бегунок новый ((((((((( не заводится, вот сегодня карб перебрал завтра поставлю проверю ((((((( а так стреляет в карб и никак не заводится

в тот раз меня крышка трамблера подвела, обычно в такой ситуации меня крышку плюс бегунок, но один раз были те же симптомы но это был датчик холла, также броне провода могут подвести, если у тебя есть аварийное зажигание попробуй с ним завести., если заведется то это датчик холла

комутатор менял искра есть я уже не знаю че за чудеса происходят

Метки? Один раз тоже не заводилась и стреляла в карб, после замены ремня ГРМ, оказалось что шпонку слизало и шестерня просто тупо крутилась, проверь метки все

метки на месте (((((((( проверял вчера

Метки? Один раз тоже не заводилась и стреляла в карб, после замены ремня ГРМ, оказалось что шпонку слизало и шестерня просто тупо крутилась, проверь метки все

я уже и не знаю куда лезть ((

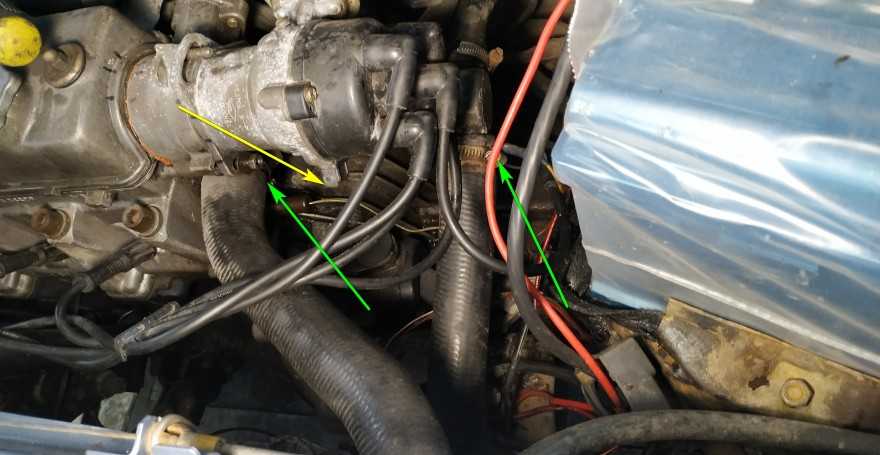

а ты когда менял крышку, правильно ВВ провода подсоединил? в верной последовательности, проверь, там по-моему на блоке цилиндров где то последовательность написана

там на крышке первый цилиндр отмечен на блоке нету, ну это не провода это полтергейст ))))) пистец короче никаких сил уже нету и нервов((

я уже и не знаю куда лезть ((

1-3-4-2 последовательность, а на крышке есть метка первого цилиндра, может из за этого

1243 по часовой всё так((

Метки? Один раз тоже не заводилась и стреляла в карб, после замены ремня ГРМ, оказалось что шпонку слизало и шестерня просто тупо крутилась, проверь метки все

перекинул ремень не помогло шпонка целая, ебашит в карб с пламенем и не заводится

если в карб огонь то это зажигание что то, либо последовательность не так либо метки не верно стоят, другого я не знаю, и не встречал еще

У меня такая же проблема появилась так:
нормально до универа доехал
через полдня не смог завести крутило но не схватывало
поменял крышку, бьет в карб и все,
в итоге докрутился стартером что ось лопнула стартера
пробовали с толкача безрезультатно
долго долго мучался, потом увидел что провода в неверной последовательности подсоединены,
подключил все верно тут же завелась

завел ))) в трамблёре пятачек который вставляется в распредвал провернуло и искра не пойми куда шла

ухуху) поздравляю) еще одну причину поломок нашли 🙂

еще раз убеждаюсь что в вазе сломаться что угодно может 😀

Только русская машина может сломаться стоя в гараже)) такие же проблемы были

Тоже самое, BB провода правильно подключены, бенз идёт, стартер крутит, а двигатель не схватывает. Утром сегодня завелась минуту погудела и заглохла и больше не заводится((

привет чет не хочет бибика
заводится не вкакую ключь
поворачиваю не много
схватывает и все аж из
карбюратора хлопки огня ремень
ГРМ стоит по меткам ВВ провода
новые, поставил их правильно
1342,зажигание крутил по
разнаму, искра есть бензин
поступает аж свечи все мокрые,
что еще может быть?Что еще
посмотреть и что влияет на
запуск движка?Сегодня решил
попробывать поварачиваю ключь
тишина стартер молчит
втяговоещие новое

День добрый! Если сможешите что-то действенное посоветовать буду благодарен!Вчера на машине кончился бензин, заправился, к вечеру ехал внезапно начала глохнуть вытащил подсос продолжила нормально работать, часа 2 все было в норме, потом незаметно пропал холостой ход, а вот вечером ехал заглохла и уже не завелась проверил иглу бронепровода насос качает, потом завелась на подсосе до дома доехал!Сегодня начал с того поменял, свечи, провода, снял воздух»кастрюлю»завел начала стрелять в первую камеру причем на 2000-3000 не стреляет работает более менее ровно но не берет обороты провал. Грешил на то, что перескочил ремень грм, посмотрели все стоит по меткам, поставили другой трамблер, нет эффекта, катушку зажигания, датчик хола результат тот же в итоге хороший знакомый снял со стенда новый продажный карбюратор и ничего все тоже самое стреляет в первую камеру иногда даже с огнем, с жиклера вылетает бензин, камера уже черная вся, стреляет что в новый что в мой понятно что причина не там, но где еще капать я в недоумении.Бензин наливал другой в бутылку нет эффекта.На сайте я новичек может написал не туда в блог подскажите пожалуйста

#1 max_on87

  • Users
  • 5 сообщений
    • Марка авто: ВАЗ 21099
    • Откуда: Москва

    Добрый день, друзья!
    Возникла следующая проблема. Прошу помощи.
    2 недели назад по дороге домой машина встала — заглохла на второй передаче. И не заводится.
    На веревке дотащил почти до дома (примерно 15-20 км) на передаче. Потом вдруг начала детонировать. При полностью выжатом газе через пару минут завелась. Доехал до дома оставшиеся пару км.
    Через час в сопровождении отца поехал на заправку — грешил на ужасный бензин, так как до этого заправлялся в неизвестном месте. Через 50 метров снова встал. Покатался на веревке до заправки и обратно. Двигатель не схватывал даже на 95-м.
    Сняли карбюратор — туда провалилась одна шпилька. и заклинило поплавки. Поменяли карб на прочищенный с ремкомплектом — не завелась — причины те же.

    Вот теперь время заняться машиной появилось только сегодня. Итак проверил следующее:
    1. бензин идет
    2. искры нет
    Поменял крышку трамблера с бегунком и провода. Ситуация не изменилась. Нашел мультиметр.
    На катушке во втором положении ключа следующая ситуация:
    12 В разницы между плюсом и двигателем
    0.5 В разницы между клеммами.
    Поменял катушку — искра появилась.
    Свечи поменял на старые чищенные, потому что те были залиты.

    В итоге следующая картина:
    1. бензин идет,
    2. искра есть,
    3. свечи чистые, но
    она все равно даже не схватывает

    Прошу помощи экстрасенсов и экспертов

    #2 сделай сам

  • VIP Member
  • 2 879 сообщений
    • Марка авто: ВАЗ
    • Откуда: Челябинск

    #3 max_on87

  • Users
  • 5 сообщений
    • Марка авто: ВАЗ 21099
    • Откуда: Москва

    #4 Саня99

  • VIP Member
  • 1 030 сообщений
    • Марка авто: ВАЗ-21099, 1996 г.
      в.
    • Откуда: Инта, Республика Коми

    #5 Woolif

  • VIP Member
  • 1 803 сообщений
    • Марка авто: вас-детка . ВАЗ
    • Откуда: .

    Добрый день, друзья!
    Возникла следующая проблема. Прошу помощи.
    2 недели назад по дороге домой машина встала — заглохла на второй передаче. И не заводится.
    На веревке дотащил почти до дома (примерно 15-20 км) на передаче. Потом вдруг начала детонировать. При полностью выжатом газе через пару минут завелась. Доехал до дома оставшиеся пару км.
    Через час в сопровождении отца поехал на заправку — грешил на ужасный бензин, так как до этого заправлялся в неизвестном месте. Через 50 метров снова встал. Покатался на веревке до заправки и обратно. Двигатель не схватывал даже на 95-м.
    Сняли карбюратор — туда провалилась одна шпилька. и заклинило поплавки. Поменяли карб на прочищенный с ремкомплектом — не завелась — причины те же.

    Вот теперь время заняться машиной появилось только сегодня. Итак проверил следующее:
    1. бензин идет
    2. искры нет
    Поменял крышку трамблера с бегунком и провода. Ситуация не изменилась. Нашел мультиметр.
    На катушке во втором положении ключа следующая ситуация:
    12 В разницы между плюсом и двигателем
    0.5 В разницы между клеммами.
    Поменял катушку — искра появилась.
    Свечи поменял на старые чищенные, потому что те были залиты.

    В итоге следующая картина:
    1. бензин идет,
    2. искра есть,
    3. свечи чистые, но
    она все равно даже не схватывает

    Прошу помощи экстрасенсов и экспертов

    Последняя фраза- просто ЗОЛОТАЯ .
    Как всегда виноват -КАРБ ?
    Зачем его-то сразу ломать ,снимать ,тыкать бомж-пакет ?

    как правило, начинать поиск следует поэтапно — НЕЧЕМУ ГОРЕТЬ ИЛИ НЕЧЕМ ПОДЖЕЧЬ .
    У вас карб был исправен -вы его на ХЗ поменяли.Но потом выяснили что неисправна катушка.

    Ответ прост- карб был непричём ! У вас срезало пару зубьев на ремне ГРМ.

    А в общем-надо разобраться вначале -что и как , а потом принимать решение по .

    • слесарь1965 это нравится

    #6 сделай сам

  • VIP Member
  • 2 879 сообщений
    • Марка авто: ВАЗ
    • Откуда: Челябинск

    ремень в порядке, выставлен по меткам.

    Здравствуйте, уважаемый автолюбитель!

    Что предшествовало появлению проблеммы с запуском авто? Проводились ли какие-то работы с авто?

    1. Проверьте наличие искры с центрального провода распределителя зажигания.
    Если с центрального провода искра есть, то нужно вывернуть ВСЕ свечи, подсоединить высоковольтные провода(на свечи от распределителя и к распределителю от катушки) положить их на металлистическую часть двигателя(чтобы на свечах был минусовой контакт) и прокрутить двигатель стартером.

    На всех свечах должна быть искра сильная(толстый СИНИЙ искровой пробой).
    Если искра есть на всех свечах, проверьте состояние свечей — они должны быть СУХИЕ и светло коричневого цвета.
    Если изолятор в районе электродов ЧЕРНЫЙ и ВЛАЖНЫЙ свеча НЕ РАБОТАЕТ, ее нужно заменить.

    Крышка распределителя имеет метку, эта метка обозначает гнездо высоковольтного провода первого цилиндра двигателя Ваз 2109. Последовательность работы цилиндров двигателя Ваз 2109 следующая: 1-3-4-2. Бегунок распределителя зажигания вращается против часовой стрелки, если смотреть со стороны крышки. Поэтому нижнее гнездо соответствует высоковольтному проводу цилиндра №3. Следующее гнездо если идти против часовой стрелки соответствует цилиндру №4, и верхнее гнездо соответствует цилиндру №2.

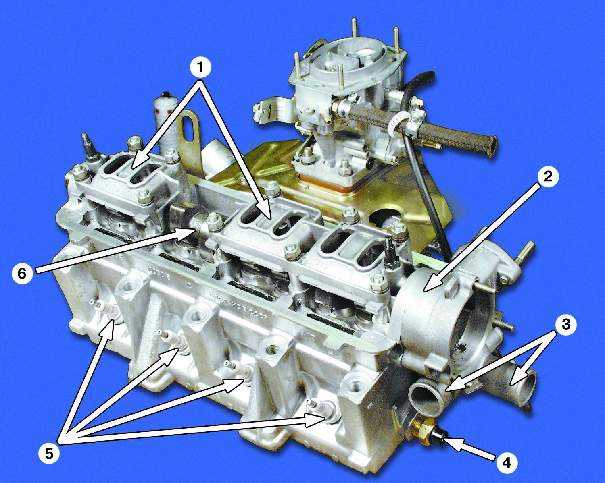

    2. Проверьте поступление бензина из карбюратора во впускной коллектор — снимаете крышку воздушного фильтра при открытии дроссельной заслонки(нажатии на педаль газа) из ускорительного насоса карбюратора во впускной коллектор должен идти впрыск бензина.

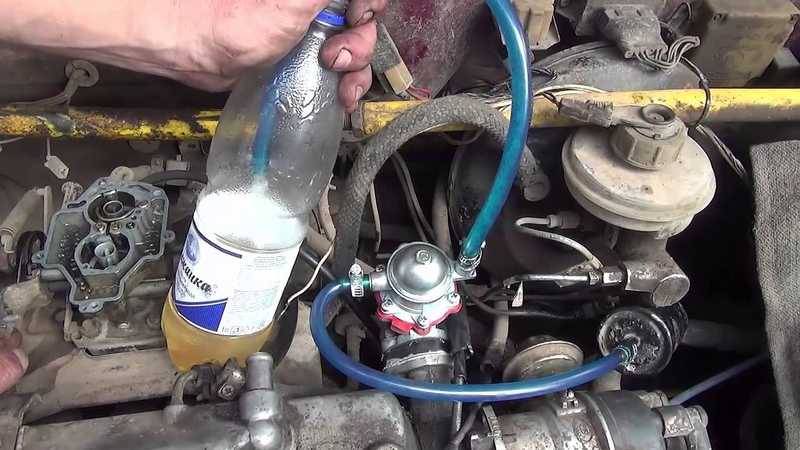

    Если впрыска нет — проверьте поступление топлива. снимите бензошланг с карбюратора, направьте в пустую бутылку и прокрутите двигатель стартером — в бутылку при вращении коленвала должен поступать бензин.

    3. Если искра есть, бензин поступает, а в двигателе нет ни одной вспышки, то нужно замерить компрессию в цилиндрах и проверить метки газораспределения.

    Почему не заводится машина? Ваз 2109 не запускается

    Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — неважно. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и каким образом устранить эту проблему.

    Аккумулятор

    Первое, на что следует обратить внимание — это АКБ. Особенно если машина стояла в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять свой заряд. Особенно часто с этим сталкиваются автомобилисты зимой. За одну ночь АКБ может потерять до 30 процентов от своего общего заряда. Решение вопроса — зарядка батареи. Однако бывают ситуации, когда ехать нужно прямо сейчас. Выход из ситуации есть. Для этого необходимо включить фары автомобиля на некоторое время (1-2 минуты). Таким способом мы активируем электролит в батарее, тем самым повысив уровень напряжения. Когда электролит приходит в действие, АКБ прогревается и соответственно прибавляется ток.

    Что делать, если не заводится инжектор Такое возможно даже при заряженном аккумуляторе. А причиной тому являются клеммы на нем. Наличие окислений и налета способствует плохому контакту, в итоге не заводится ВАЗ 2109 (инжектор 8 клапанов). Причины — именно в белом налете, который необходимо очистить при помощи наждачной бумаги. Далее, клеммы одеваются на место и автомобиль должен успешно завестись.

    Зажигание

    Но что делать, если даже при заряженном аккумуляторе не заводится ВАЗ 2109? Проблему стоит искать в системе зажигания. Первое, на что следует обратить внимание — трамблер и его провода. Симптомы — стартер вращается, иногда «схватывает», однако, не заводится. И автомобилист в наджеже что машина «вот-вот заведется», крутит стартер по 20-30 секунд. И так до тех пор, пока снова не посадит аккумулятор. Этого делать категорически нельзя. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. Иначе вы просто посадите АКБ. Случается, что машина не заводится из-за плохой подачи искры. Это может возникнуть из-за пробоя в одном из высоковольтных проводов, которые идут от на свечи. Их всего четыре — по одному на каждый цилиндр. О пробое говорит наличие искр в месте соединения свечей с проводом. Особенно хорошо это видно ночью. По периметру провода время от времени проскакивают маленькие искорки, чаще синего и белого цвета. Если это так, элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

    Залило трамблер

    Такая ситуация случается после эксплуатации авто в дождливую погоду или после мойки двигателя.

    Даже небольшая капля воды, проникшая в распределитель зажигания, сможет помешать нормальному искрообразованию — бегунок не в состоянии выработать ту искру, которая необходима для воспламенения смеси. Чтобы такого не допускать, не стоит на высокой скорости ездить по лужам, а при мойке двигателя — тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

    Катушка

    Если она одна, ее можно диагностировать при помощи мультиметра. Отсутствие напряжения говорит о том, что элемент не способен выдать тот ток, что необходимо для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров — троить.

    Свечи

    Сняв с них бронепровода (делайте это очень аккуратно, чтобы не повредить разъемы), при помощи свечного ключа вынимаем элементы наружу.

    Если они имеют следы налета, залиты бензином или просто грязные — проблема именно в них. При подаче большого количества топлива с минимальным объемом воздуха, элемент не в состоянии воспламенить смесь. В итоге не заводится ВАЗ 2109 (карбюратор) — стартер крутит, искра есть.

    Следует проверить зазоры электрода — они не должны превышать 0.8 миллиметра. Также просушите элементы и очистите сухой тряпкой от грязи.

    Что делать, если нет ключа?

    При отсутствии можно просушить детали другим способом. Для этого автомобиль ставится на «нейтралку», включается зажигание. Дальше утапливайте педаль газа в пол и крутите стартером на протяжении 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха — свеча удачно просушится. Важно помнить, что при такой операции количество масла на стенках цилиндров уменьшается. Поэтому злоупотреблять таком способом не стоит, чтобы мотор не работал «на сухую».

    Грязный фильтр

    Его засор привозит к тому, что не заводится ВАЗ 2109. Причем неважно, карбюраторый ли это мотор или инжекторный. Проверить состояние воздушного фильтра легко. И на карбюраторном, и на инжекторном, следует снять крышку корпуса (разница лишь в том, что на первом он железный, а на втором — пластиковый). Дальше достаем элемент наружу и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлыми. Если на них присутствуют частицы пыли и грязи, воздух через них не в состоянии пройти в камеру сгорания. Отсюда и получается, что не заводится ВАЗ 2109 карбюратор: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото с правой стороны, использовать уже нельзя.

    Да, вреда мотору это не принесет, однако, частые перебои в работе будут. Как следствие, камера будет наполняться слишком бедной смесью — отсюда отсутствие «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже, чем раз в 10 тысяч километров. Если автомобиль эксплуатируется по сельской местности, где преимущественно грунтовые дороги, этот срок следует делить на два. Пыль и грязь являются главными врагами для фильтра.

    Предохранители

    Автомобили ВАЗ 2109 имеют довольно непрактичное расположения блока предохранителей — между лобовым стеклом и подкапотным пространством. Вся грязь, пыль и прочие отложения скапливаются на этом блоке.

    Если крышка не герметична, после дождя на элементы может попасть влага, из-за чего их «коротит». Самый основной в нашем случае — это предохранитель бензонасоса. Если он сгорел, топливо не в состоянии пройти из бензобака в камеру. И никакая «продувка» здесь не спасет. Чтобы не попадаться в такую нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

    Зазоры клапанов

    На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапана не могут обеспечить нормальный впуск и выпуск топлива, поэтому нарушается работа двигателя — его трудно запустить. Выставляются они при помощи регулировочных и контргаек.

    Масло

    Из-за густого масла мотор не в состоянии нормально запустится. Эта проблема характерна для зимнего периода. Вследствие густого масла снижается компрессия — мотор не в состоянии переработать смесь. Зимой густое масло стекает вниз и при попытке запуска в верхней части цилиндра на него льется бензин, растворяющий его и смывающий со стенок.

    Фазы ГРМ

    Что делать, если не заводится ВАЗ 2109 инжектор (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня газораспределительного механизма. Возможно, он слетел с меток и система не в состоянии выработать фазу.

    Также возможен его обрыв. Допускать такое крайне не рекомендуется, особенно на двигателях с объемом 1.3 литра. На таких моторах при обрыве попросту Поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Слететь он может из-за плохого натяжения на ролике. Проверить натяжку очень просто — если элемент касается пластикового защитного кожуха, его следует натянуть.

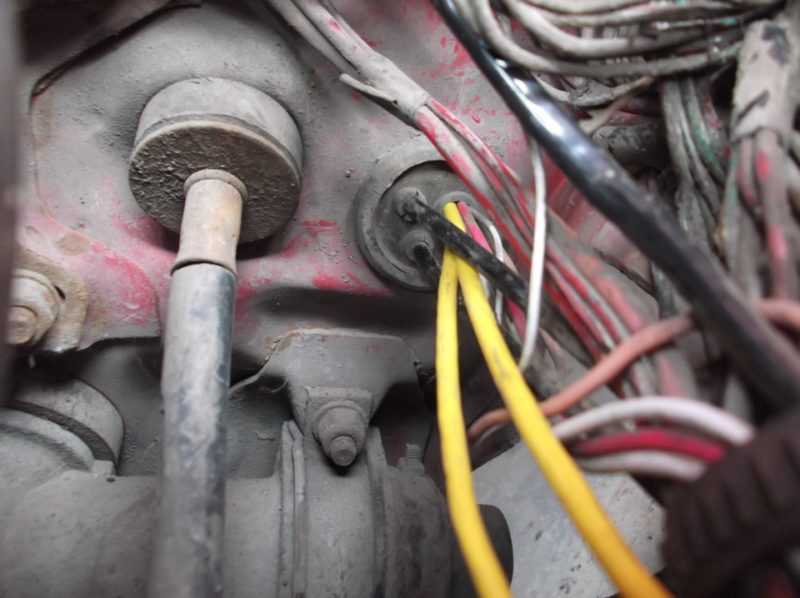

    Стартер

    Если он не крутит даже при заряженной батарее, скорее всего, он пришел в негодность. Для его замены необходимо:

    1. Извлечь клемму с колодкой на реле стартера.
    2. Открутить и вынуть клемму электропривода тягового реле.
    3. Открутить болты защиты двигателя.
    • Все крепежные гайки закручивайте поочередно с равномерным усилием. Так вы снижаете риск перекоса стартера.
    • Надеть клемму на контактный болт и установить все демонтированные ранее колодки.
    • Установить на место штатную защиту двигателя.

    Ну и, конечно же, основной момент при замене данного элемента — предварительно отключайте клемму АКБ.

    Итак, мы выяснили по каким причинам не заводится ВАЗ 2109.

    » мы подробно рассмотрели причины, по которым Ваз 2108, Ваз 2109, Ваз 21099 карбюратор не заводится . Однако инжекторные Ваз 2109 имеют свои особенности, поэтому данная статья призвана помочь именно владельцам Ваз 2108 2109 21099 инжектор, когда их железный конь перестал заводится. Отличия в поиске и устранении неисправности у карбюраторных и инжекторных двигателей очень существенные. Так, владелец карбюраторного Ваз 2108, Ваз 2109, Ваз 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако, если пересадить его на инжекторный Ваз 2108, Ваз 2109, Ваз 21099, который не заводится, то человек не будет знать, что делать.

    Оно и понятно: электрический бензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не заводится может изрядно напугать владельца автомобиля.
    Тут, как и при диагностике любой неисправности важна четкая продуманная последовательности действий по выявлению неисправности. Итак начнем, если двигатель Ваз 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечем поджечь».То есть либо нет искры, либо не поступает горючая смесь в цилиндры двигателя.
    1) Проверяем, есть ли искра. Для этого выкручиваем свечку из цилиндра, прижимаем к массе и крутим стартер. Если искра проскакивает на свече, то проблема в системе подачи топлива.
    Однако, надо помнить, что если выкрученная свечка мокрая, и при этом есть искра, обязательно надо проверить метки .

    Из-за того, что ремень ГРМ проскочит один или несколько зубьев, будут нарушены фазы газораспределения и двигатель Ваз 2108 2109 21099 инжектор не будет заводиться.
    Если искра не проскакивает на свече то причиной может быть: датчик положения коленчатого вала (далее по тексту ДПКВ), шкив коленчатого вала,модуль зажигания, ЭБУ.
    1а) Многие очень боятся того, что в инжекторе . Да это правда, неправильная работа датчиков может очень сильно портить жизнь владельцу Ваз 2108 2109 21099 инжектор. Скажу одну важную деталь, от которой Вам сразу станет легче:

    двигатель Ваз 2109 не будет заводиться из-за неисправности одного единственного датчика — ДПКВ. Если будет неисправен какой-либо другой датчик, то двигатель будет заводиться, только его работа будет неправильной — он может троить, не развивать мощность, повысить расход топлива, но завестись он обязан.
    Итак, проверяем ДПКВ Ваз 2108, Ваз 2109, Ваз 21099, целостность его разъема и проводки к нему. Очень часто сгнивает разъем ДПКВ, так как на него снизу может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подать на него питание с аккумулятора и подносить к его рабочей зоне металл. При приближении металла выходное напряжение датчика должно увеличиваться, при убирании металла выходное напряжение ДПКВ должно быть близко к нулю.

    Если ДПКВ неисправен, меняем его и пробуем завести. Не завелась — идем дальше.
    1б) Шкив коленчатого вала. В чем же тут может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться или прокручиваться.

    Соответственно ДПКВ не отрабатывает при вращении коленчатого вала и ЭБУ не дает команду на искру на свечи. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутиться и он исправен. Заодно проверите целостность ремня ГРМ и метки.
    1в) Причиной того, что нет искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания не его целостность. Если есть возможность, можно взять модуль зажигания с другой машины и проверить, заведется двигатель или нет.
    1г) При неисправном ЭБУ двигатель естественно не будет заводится.
    1д) Отсутствие контакта в электропроводке. Все устройства могут быть целые: и ЭБУ,и модуль зажигания и все датчики. Но между ними в проводке будет отсутствовать контакт, например оторван провод или окислен разъем.
    2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
    Проверяем, подается ли топливо на форсунки:
    2а) Качает ли топливный насос?

    У Ваз 2109 с инжектором электрический топливный насос

    Топливный насос Ваз 2108 2109 21099 инжектор — электрический, он погружен в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить качает он топливо или нет, можно ослабить один из подводящих топливных патрубков, подставить под них емкость и включить зажигание — из патрубка должен политься бензин.
    Давление в топливной рампе Ваз 2109 с инжектором также можно померить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе есть специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Оно должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
    2б) Если засорен топливный фильтр, то насос не сможет обеспечить нужную подачу топлива на форсунки автомобиля.

    Топливный фильтр Ваз 2109

    Опять таки, понять засорен фильтр или нет, можно с помощью манометра, подключенного к отводу регулятора давления на топливной рампе автомобиля.
    2в) Засорение форсунок.

    При засорении форсунок они либо совсем не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает. Из-за засорения форсунок может быть затруднен запуск двигателя Ваз 2108 2109 21099 инжектор именно в мороз. Такой автомобиль как правило не развивает полной мощности во время езды.
    2г) Топливо может не распыляться форсунками, если на них не поступают сигналы на открытие с ЭБУ. Необходимо убедиться,что на форсунки насажены фишки и все провода целые.
    3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях Ваз 2108, Ваз 2109, Ваз 21099 часто происходит такое явление, как проскальзывание, либо срезание зубьев ремня ГРМ. При этом нарушаются фазы газораспределения двигателя и он не может завестись.
    Чтобы убедиться, что ремень ГРМ не проскочил необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика.Если все в порядке идем дальше.
    4) Если свечи Ваз 2108 2109 21099 залило, то их нужно просушить. На залитой свече искра не образуется. Если Вы выкрутили свечу, а она вся мокрая, то надо выкрутить все остальные и прокалить их на газу. Если их повторно зальет, надо искать причину в другом месте.
    5) Некоторые Ваз 2108 2109 21099 инжектор не могут запуститься в мороз с подключенным датчиком температуры двигателя. Наверное это особенность прошивки или еще чего. Откидываешь фишку датчика температуры, двигатель с трудом, но запускается. При подключенном — нет.
    Такая особенность может кого угодно поставить в тупик: и искра есть, и свечи мокрые, и ремень не проскочил, а машина не заводится. Откинул датчик температуры, а она завелась. Эта ситуация конечно скорее исключение, нежели правило, однако владельцу Ваз 2109 о ней лучше знать.
    6) Тоже редкая ситуация, но она бывает. Осыпание катализатора в глушителе автомобиля. В соответствии с требованиями по экологии в глушителе Ваз 2108, Ваз 2109, Ваз 21099 инжектор устанавливается катализатор, который уменьшает выбросы вредных газов в атмосферу. Если этот катализатор сыпется внутри глушителя,то будет затруднен выхлоп отработанных газов и двигатель либо совсем не заведется, либо будет глохнуть. Чтобы исключить данный пункт необходимо просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

    Описанные выше проблемы являются наиболее частыми причинами того, что двигатель Ваз 2108, Ваз 2109, Ваз 21099 инжектор не заводится, однако следует помнить что бывают частные случаи, в которых помочь смогут только на СТО.

    Как часто бывает такая ситуация, что ваш горячо любимый автомобиль (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или заглох по дороге? Не стоит сразу звать одарённых мастеров или тащить беднягу в сервис на верёвке. Радостная новость пока одна. Я скажу что надо сделать, но только в том случае если руки растут из правильного места:).

    У заглохшего и не заводящегося двигателя может быть несколько причин. Изначально поворачиваем ключ в замке зажигания и слушаем крутит ли стартер, если нет причина в нем, но это говориться и «ежу понятно». Если стартер крутит, идем дальше. Как бы это не звучало глупо, но надо проверить есть ли бензин в баке.

    Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке. Если уверены что бензин есть идем дальше и проверяем наличие искры. Вывернем любую свечу, воткнем её в высоковольтный провод и касаемся двигателя (на массу)…

    Здесь нам нужен помощник. Сажаем его за руль и пусть ключом крутит стартер. Есть искра на наконечнике свечи? Гуд. Нет? плохо. Неисправен блок коммутации или его проводка. С этим сложно что то поделать. Попробуйте поменять коммутатор. Так же следуют проверить искру на центральном проводе идущем от катушки. Проверяем тем же методом со свечей. Отсутствие искры может указывать на неисправность катушки.

    Проверим систему питания. Если на улице зима, в систему снабжением бензина могла попасть и замерзнуть вода. Проверяем: откручиваем «воздухан», и несколько раз нажимаем на кнопку бензонасоса. Булькает? Хорошо бензин поступает в карбюратор. нет?

    Либо замерзла вышеуказанная вода каким то образом попавшая в систему, либо, что более вероятно, неисправен бензонасос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на наличие трещин и повреждений. Так же можно посмотреть шланги по которым поступает бензин. Все проверили? Система питания в порядке?

    Следующий шаг, свечи! Выкручиваем свечи. Все. Смотрим, есть ли на них нагар. У запасливого водителя всегда должен быть запасной комплект, рабочих, проверенных свечей. «Заплеванные» (черные свечи с нагаром и залитые бензином), бесполезно чистить шкуркой и протирать. Их необходимо прокалить над газовой плитой.

    Значит рабочие свечи вставили, не помогло? Перейдем к системе зажигания. Снимаем высоковольтные провода с трамблера. Кстати из за проводов машина тоже может не завестись, проверить их. Смотрим на крышку трамблера.

    Если внутри имеются сколы, опалены контакты, поменяйте крышку. Дальше снимаем бегунок. Его тоже можно заменить. Выкручиваем 2 болта. Отсоединяем проводку с датчика холла и меняем собственно датчик. Собираем все в обратном порядке с новыми запчастями.

    Расположение высоковольтных проводов на крышке трамблера идет не по порядку. Первый провод (на крышке он помечен цифрой 1) идет от 1 цилиндра (крайнего слева), далее по часовой стрелке пойдут 2 цилиндр, 4 цилиндр и 3 цилиндр. Если перепутать провода машина будет жутко троить или вообще не заведется.

    Остается проверить ремень ГРМ. Он находится с левой стороны, под кожухом. Снимаем и смотрим на зубцы ремня. Если не хватает и ремень проскочил то его надо менять. Только вот вопрос в последствиях. Если у вас двигатель 1.3, то возможно погнуло клапана (даже не суйтесь сами). Если 1.5 то возможно ничего страшного.

    Ну вот в принципе и вся система. Всё должно завестись. Если нет, можно с чистой душой (сделал, что мог) тащить её сторонним мастерам. Если машина не работает на холостых, проверьте электромагнитный клапан. Он вкручен в карбюратор с правой стороны. Снимите клемму.

    Поверните ключ, включив зажигание и несколько раз коснитесь клеммой по клапану. Есть щелчки и искра? хорошо, он работает. Просто выкрутите его и продуйте жиклер находящийся на конце. Назад клапан нужно закрутить руками, желательно не перетягивая его.

    Так же неустойчивая работа на холостых или движение рывками могут быть следствием не отрегулированного карбюратора, собственно как и заплеванные (от переобагащенной смеси) свечи.

    Удачи на дорогах.

    В заморозки многие водители сталкиваются с невозможностью эксплуатации автомобиля ВАЗ-2109. Запуск мотора в теплое и холодное время года имеет свои особенности. Если не касаться полной неисправности двигателя, то при низкой температуре происходят незначительные изменения. При этом существует два вида двигателя – инжекторный и карбюраторный, – свойства которых дифферентны. Причины трудностей запуска того или иного двигателя выяснить можно, но следует разобраться в их свойствах.

    Различают инжекторный и карбюраторный двигатели. Какой из них лучше действует в холодное время года? Безусловно, инжекторный. В старых моделях автомобиля установлен карбюратор, а в новых моделях давно используют инжектор. Тем не менее работоспособность карбюратора позволяет не заменять его на инжектор.


    В карбюраторе следует провести регулировку пускового устройства. Запуск такого двигателя в мороз имеет определенный план – о сложном простыми словами:

    Открыть капот и подкачать на бензонасосе топливо в карбюратор;

    Попробовать включить дальний свет фар на несколько секунд;

    Пару раз выжать сцепление;

    Затем – педаль газа и подождать около 15 секунд;

    Вытянуть рукоятку подсоса.

    Каковы же причины не запуска карбюратора в холод

      Необходима чистка карбюратора. Машина может глохнуть без подсоса.

      Кондиционирование мотора в минусовую температуру. Из-за перемены температуры появляется влажность на кулачках в трамблере, при запуске двигателя трамблер не выдает той мощности, которая должна идти на свечи для распределения горючей смеси.

      Замерзание электролита в аккумуляторе.

      Моторное масло.

    Перед тем как выяснить причину, обычно проверяют систему зажигания.


    Отдельное слово о моторном масле. Масло должно подходить не только двигателю, но и соответствовать определенным температурным климатическим условиям. Минеральное масло быстрее замерзает в морозы, поэтому его не рекомендуют при минусовых температурах. Существуют такие виды масла, как синтетическое и полусинтетическое.

    Полусинтетическое масло дешевле, поэтому его часто боятся использовать, не надеясь на его положительные характеристики. Если речь идет о зиме, то полусинтетическое масло идеально подойдет для таких условий. Оно уменьшает вязкость металлических деталей, которые двигаются в холода.

    Инжекторная система имеет свой электронный блок, который управляет мотором. Здесь нет ручной регулировки, а все управление заложено в контроллере. Этим и отличается инжекторный двигатель от карбюраторного. Однако существует и отрицательная черта модернизированного двигателя, так как именно в морозы бензин может заливать свечи.

    Если же все в порядке, но машина снова глохнет, впору подогреть впускной коллектор горячей водой. Этот способ применяют практически все водители.

    Недостаточная интенсивность при прокрутке двигателя стартером может также привести к невозможности его запустить.

    Итак, выделим причины, по которым инжекторный двигатель не заводится:

      Нехватка достаточной интенсивности прокрутки мотора.

      Проблема с залитыми свечами.

      Неисправность.

    ВАЗ-2109 имеет 8-клапанную систему. Многие спорят о свойствах 8-клапанного и 16-клапанного мотора. Одни считают, что 8 клапанов – это устрой прошлого века, а другие находят все больше минусов в новом решении 16-клапанного двигателя. Дело в том, что двигателя, который имеет 16 клапанов в автомобиле ВАЗ-2109, в оригинале не существует. Его реально самостоятельно переделать, но машина создана именно с двигателем 8 клапанов. Это влияет на всю систему двигателя.

    Если карбюраторный двигатель реально починить в домашних условиях, то инжекторный смогут отремонтировать только специалисты, имеющие определенное оборудование. В ситуациях, когда плохо заводится карбюратор или инжектор, владелец должен быть уверен в рабочих функциях мотора, а только после искать пути решения, опираясь на главную проблему низкой температуры.

    Что делать если Ваш любимый Ваз 2108, Ваз 2109, Ваз 21099 отказался заводится? В данной статье будет рассмотрена схема поиска неисправности. Как Вы наверняка знаете,чтобы двигатель завелся и работал необходимо три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя Ваз 2108, Ваз 2109, Ваз 21099 происходит засасывание горючей смеси внутрь цилиндров(смеси воздуха и бензина в определенной пропорции). После закрытия впускных и выпускных клапанов в конце такта сжатия на свече должна появится искра, воспламеняющая горючую смесь — двигатель заводится.
    Рассмотрим диагностику определения неисправности по цепочке. Вся методика подробно отражена на рисунке, в тексте даются необходимые комментарии по пунктам.

    1)Если стартер не проворачивает коленчатый вал Ваз 2108, Ваз 2109, Ваз 21099,то проверяем следующее: аккумулятор должен быть заряжен, при поворачивании ключа зажигания должен быть слышен щелчок отработки втягивающего реле,на стартере должны быть надеты все разъемы.

    2)Если стартер вращает коленчатый вал. Необходимо определится что не поступает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимаем высоковольтный провод с любой свечи,подносим на расстояние сантиметра к массе и проворачиваем стартер.

    3)Если на свечу Ваз 2108, Ваз 2109, Ваз 21099 не идет искра, проверяем идет ли искра на распределитель зажигания (трамблер).Для этого снимаем центральный провод с распределителя, подносим на расстояние 1 см к массе и проворачиваем стартер. Если искра проскакивает от провода к массе — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

    4)Если нет искры на распределитель зажигания,необходима диагностика системы зажигания.
    Существует два варианта дальнейшего поиска неисправности:
    А)Использование прибора диагностики бесконтактной системы зажигания.
    Б)Ручное выявление неисправности.
    А) У Вас есть прибор, разновидности их могут быть разные, но принцип работы один и тот же: питание и отработка датчика Холла и коммутатора отображаются лампочками.

    Прибор подключается в разрыв цепи коммутатора. Снимите разъем с коммутатора и соедините с разъемом прибора. Второй разъем прибора оденьте на коммутатор. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.

    При вращении стартера Ваз 2108, Ваз 2109, Ваз 21099 должны моргать: лампочка управления коммутатора, лампочка импульсов с датчика Холла.
    Если не моргает лампочка управления коммутатора — замените коммутатор.

    Если не идут импульсы с датчика Холла, разберите распределитель зажигания,убедитесь,что при вращении стартера крутится бегунок распределителя. Если стартер крутится, а бегунок распределителя нет — порван ремень ГРМ. Если бегунок крутится, а сигнала с датчика Холла нет,- замените датчик Холла.
    Б)Вариант поиска неисправности без прибора диагностики зажигания Ваз 2108, Ваз 2109, Ваз 21099.Разберите распределитель зажигания и убедитесь,что бегунок распределителя крутится при вращении стартера. Если не крутится — порван ремень ГРМ. Если бегунок крутится, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь в исправности проводов и разъема датчика Холла. Если все в норме — меняйте коммутатор,самая частая причина когда нет искры — сгорел коммутатор. Если же и после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания(по народному бабина) выходит из строя крайне редко, однако такие случаи тоже бывают.

    Катушка зажигания

    5)Если искра есть,но двигатель не заводится, снимаем крышку воздушного фильтра.

    Фильтр чист,не залит маслом? Пробуем завести Ваз 2108, Ваз 2109, Ваз 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха в карбюратор, забит фильтр,подвод воздуха, фильтр залит маслом.
    6)Не завелась — снимаем полностью фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора. Проворачиваем стартер — должен брызнуть бензин. Не брызгает? Либо топливный насос вышел из строя, либо не подается топливо из бака,если оно там конечно есть.
    7)Если бензин брызгает при провороте стартера — открутите шланг обратки топливной магистрали от карбюратора. Заткните обратку пальцем,и дуньте ртом в подачу. Воздух проходит в поплавковую камеру? Если да, значит и бензин тоже проходит, необходимо продуть весь карбюратор сжатым воздухом.
    8)Не проходит воздух в поплавковую камеру? Проверяем сеточный фильтр карбюратора. Выкручиваем его,чистим. Не помогло? — Возможно,залип игольчатый клапан. Постучите сбоку карбюратора гаечным ключом или дуньте в отверстие подачи сжатым воздухом.
    9)Если все равно не удается продуть воздух в поплавковую камеру — снимаем крышку карбюратора.Берем её в руки и опять пробуем дуть. Воздух не проходит — меняем игольчатый клапан.
    10)Если при снятой крышке воздух проходит, а при зажатой на карбюраторе нет-забиты топливные жиклеры.Необходима полная продувка карбюратора.
    11)Если после проделанной работы машина все равно не заводится,выкрутите свечи.
    Посмотрите залиты они бензином или нет?Если залиты -необходимо высушить. Включаем газовую плиту и держа плоскогубцами просушиваем свечку над огнем. Если свечи все равно сухие — можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора(ближе к салону).Может пробить карбюратор возникшим разрежением и двигатель заведется.

    Описанные выше приемы помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев. Однако в случае трудно диагностируемых проблем(проскочил ремень ГРМ не несколько зубьев, плохая или отсутствующая компрессия в двигателе,не отрегулирован карбюратор) Вам смогут помочь только на СТО.

    Почему не заводится ВАЗ-2109?

    Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. ВАЗ 2109 это или иномарка – неважно. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и каким образом устранить эту проблему.

    Аккумулятор

    Первое, на что следует обратить внимание – это АКБ. Особенно если машина стояла в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять свой заряд. Особенно часто с этим сталкиваются автомобилисты зимой. За одну ночь АКБ может потерять до 30 процентов от своего общего заряда. Решение вопроса – зарядка батареи. Однако бывают ситуации, когда ехать нужно прямо сейчас. Выход из ситуации есть. Для этого необходимо включить фары автомобиля на некоторое время (1-2 минуты). Таким способом мы активируем электролит в батарее, тем самым повысив уровень напряжения. Когда электролит приходит в действие, АКБ прогревается и соответственно прибавляется ток.

    Что делать, если не заводится ВАЗ 21099 инжектор (стартер не крутит)? Такое возможно даже при заряженном аккумуляторе. А причиной тому являются клеммы на нем. Наличие окислений и налета способствует плохому контакту, в итоге не заводится ВАЗ 2109 (инжектор 8 клапанов). Причины – именно в белом налете, который необходимо очистить при помощи наждачной бумаги. Далее, клеммы одеваются на место и автомобиль должен успешно завестись.

    Зажигание

    Но что делать, если даже при заряженном аккумуляторе не заводится ВАЗ 2109? Проблему стоит искать в системе зажигания. Первое, на что следует обратить внимание – трамблер и его провода. Симптомы – стартер вращается, иногда «схватывает», однако, не заводится. И автомобилист в наджеже что машина «вот-вот заведется», крутит стартер по 20-30 секунд. И так до тех пор, пока снова не посадит аккумулятор. Этого делать категорически нельзя. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. Иначе вы просто посадите АКБ. Случается, что машина не заводится из-за плохой подачи искры. Это может возникнуть из-за пробоя в одном из высоковольтных проводов, которые идут от катушки зажигания на свечи. Их всего четыре – по одному на каждый цилиндр. О пробое говорит наличие искр в месте соединения свечей с проводом. Особенно хорошо это видно ночью. По периметру провода время от времени проскакивают маленькие искорки, чаще синего и белого цвета. Если это так, элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

    Залило трамблер

    Такая ситуация случается после эксплуатации авто в дождливую погоду или после мойки двигателя.

    Даже небольшая капля воды, проникшая в распределитель зажигания, сможет помешать нормальному искрообразованию – бегунок не в состоянии выработать ту искру, которая необходима для воспламенения смеси. Чтобы такого не допускать, не стоит на высокой скорости ездить по лужам, а при мойке двигателя – тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

    Катушка

    Если она одна, ее можно диагностировать при помощи мультиметра. Отсутствие напряжения говорит о том, что элемент не способен выдать тот ток, что необходимо для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров – троить.

    Свечи

    Сняв с них бронепровода (делайте это очень аккуратно, чтобы не повредить разъемы), при помощи свечного ключа вынимаем элементы наружу.

    Если они имеют следы налета, залиты бензином или просто грязные – проблема именно в них. При подаче большого количества топлива с минимальным объемом воздуха, элемент не в состоянии воспламенить смесь. В итоге не заводится ВАЗ 2109 (карбюратор) — стартер крутит, искра есть.

    Следует проверить зазоры электрода – они не должны превышать 0. 8 миллиметра. Также просушите элементы и очистите сухой тряпкой от грязи.

    Что делать, если нет ключа?

    При отсутствии свечного ключа можно просушить детали другим способом. Для этого автомобиль ставится на «нейтралку», включается зажигание. Дальше утапливайте педаль газа в пол и крутите стартером на протяжении 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха – свеча удачно просушится. Важно помнить, что при такой операции количество масла на стенках цилиндров уменьшается. Поэтому злоупотреблять таком способом не стоит, чтобы мотор не работал «на сухую».

    Грязный фильтр

    Его засор привозит к тому, что не заводится ВАЗ 2109. Причем неважно, карбюраторый ли это мотор или инжекторный. Проверить состояние воздушного фильтра легко. И на карбюраторном, и на инжекторном, следует снять крышку корпуса (разница лишь в том, что на первом он железный, а на втором – пластиковый). Дальше достаем элемент наружу и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлыми. Если на них присутствуют частицы пыли и грязи, воздух через них не в состоянии пройти в камеру сгорания. Отсюда и получается, что не заводится ВАЗ 2109 карбюратор: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото с правой стороны, использовать уже нельзя.

    Да, вреда мотору это не принесет, однако, частые перебои в работе будут. Как следствие, камера будет наполняться слишком бедной смесью – отсюда отсутствие «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже, чем раз в 10 тысяч километров. Если автомобиль эксплуатируется по сельской местности, где преимущественно грунтовые дороги, этот срок следует делить на два. Пыль и грязь являются главными врагами для фильтра.

    Предохранители

    Автомобили ВАЗ 2109 имеют довольно непрактичное расположения блока предохранителей – между лобовым стеклом и подкапотным пространством. Вся грязь, пыль и прочие отложения скапливаются на этом блоке.

    Если крышка не герметична, после дождя на элементы может попасть влага, из-за чего их «коротит». Самый основной в нашем случае – это предохранитель бензонасоса. Если он сгорел, топливо не в состоянии пройти из бензобака в камеру. И никакая «продувка» здесь не спасет. Чтобы не попадаться в такую нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

    Зазоры клапанов

    На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапана не могут обеспечить нормальный впуск и выпуск топлива, поэтому нарушается работа двигателя – его трудно запустить. Выставляются они при помощи регулировочных и контргаек.

    Масло

    Из-за густого масла мотор не в состоянии нормально запустится. Эта проблема характерна для зимнего периода. Вследствие густого масла снижается компрессия – мотор не в состоянии переработать смесь. Зимой густое масло стекает вниз и при попытке запуска в верхней части цилиндра на него льется бензин, растворяющий его и смывающий со стенок.

    Фазы ГРМ

    Что делать, если не заводится ВАЗ 2109 инжектор (стартер не крутит – щелкает)? Стоит обратить внимание на состояние ремня газораспределительного механизма. Возможно, он слетел с меток и система не в состоянии выработать фазу.

    Также возможен его обрыв. Допускать такое крайне не рекомендуется, особенно на двигателях с объемом 1.3 литра. На таких моторах при обрыве попросту гнет клапана. Поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Слететь он может из-за плохого натяжения на ролике. Проверить натяжку очень просто – если элемент касается пластикового защитного кожуха, его следует натянуть.

    Стартер

    Если он не крутит даже при заряженной батарее, скорее всего, он пришел в негодность. Для его замены необходимо:

    1. Извлечь клемму с колодкой на реле стартера.
    2. Открутить и вынуть клемму электропривода тягового реле.
    3. Открутить болты защиты двигателя.

    Далее, стартер необходимо извлечь наружу. Для установки нового элемента следует придерживаться некоторых правил:

    • Все крепежные гайки закручивайте поочередно с равномерным усилием. Так вы снижаете риск перекоса стартера.
    • Надеть клемму на контактный болт и установить все демонтированные ранее колодки.
    • Установить на место штатную защиту двигателя.

    Ну и, конечно же, основной момент при замене данного элемента – предварительно отключайте клемму АКБ.

    Итак, мы выяснили по каким причинам не заводится ВАЗ 2109.

    Двигатели ВАЗ. Автомобили ВАЗ » Не заводится движок 21099 карбюратор — вопрос по двигателю ВАЗ

    Вопрос:

    Вкраце:Работала отлично в любую жару. Вдруг начались перебои в работе и сразу же при разгоне(нагрузке) начинала глохнуть как-будто кислород перекрывают но потом вроде начинала ехать. Думал сцепление пробуксовывает. Потом на бензонасос (он был горячий). Потом заглохла. Потом я ее заглушил и охладил. Какое-то время работала нормально, потом опять сбои. Опять заглушил, оставил на 4 часа. Далее завел троит, даже колотит движок синхронно даже гул в ушах. Ехать могла только на стабильных оборотах в районе 2600-2900. 2 передача. На тех же оборотах 3ей передачи уже дохла и захлёбывалась. Причем не резко дохнет, а как-будто тряпку накидывают на воздухозаборник или шланг пережимают. Плавно но верно задыхалась, иногда удавалось раскачигарить, иногда глохла совсем.Потом стала заводится с натягом (цепляет но не заводится) из последних сил, с 3его раза. Динамика ухудшения очень быстрая — буквально за пару часов с начала перебоев — до перестала заводится совсем.Дальше вообще не заводится, просто крутит движок в холостую, но крутит быстро и уверенно. Искра есть. Тестер показал что датчик холла в норме, катушка тоже. Бензином однако тоже воняет после того как погоняешь.Сегодня поменял бензонасос, топливный фильтр, покрутил движок — качает хорошо. Завожу — не заводится. Гоняет в холостую. Начал эксперементировать. Налил бензин в сопла карбюратора, появились вспышки. Снял шланг после обратного клапана — всё качает нормально. Завожу — кое как завелась попыхтела уже на 1 или 2 цилиндрах и заглохла. Дальше опять такое — пытается завестись, схватывает но не до конца. Гонял гонял, лил бензин в карбюр но так и не завелась.Снял карбюр, покрутил барашек газа, бензином поливает обильно из 1 камеры и 2 камера позже подключается когда полный газ. Заслонки крутятся хорошо. Всё отлично — струи хорошие. Посмотрел не перескочил ли ремень грм — всё отлично. Масло в норме, вязкость вроде тоже нормальная — не перемешано. Тосол в норме. Распределитель в норме, контакты хорошие. В.В. Провода тоже отлично. АКК вообще гоняет как зверь.Завтра хочу еще коммутатор попробовать поменять. Какие еще у кого соображения? похоже вообще на подачу бензина больше, электрика обычно резко как-то отрубается, а тут плавно.

    Ответы:

    — Если коммутатор окажется не причем,то лезем в карб скидываем верхнюю половину и откручиваем два воздушных жиклера первой и второй камеры,под ними находятся два главных топливных жиклера выкручиваем и при помощи палочки (примерно как зубочистка) достаем их,продуваем и собираем в обратном порядке. Перед ремонтом просто покрутите стартером а после выкрутите свечи если сухие,то однозначно карб мудрит.Сообщение отредактировал vik-viktor: 20 Июль 2011 — 09:17

    — Вик, а то что он итак хорошо поливает струями когда я его снимал? все равно стоит продуть топливные?Свечи сухие, снимал их не раз. хотя когда снял карбюратор то во впускном тракте стояла бензиновая лужа — прямо мистика какая-то.Сообщение отредактировал glaz: 20 Июль 2011 — 09:45

    — Катушка выеживается однозначно, точь точь как у меня было, остальное не при чем!

    — Сегодня поменял коммутатор и одновременно поставил другой аккумулятор (т.к. тот вчера замучал).С подсоса не завелась вообще никак, убираю полностью — начинает цеплять но сил не хватает. Поставил среднее положение подсоса + играл газом, кое как завелась, еле пыхтит, пошел к движку, тяну трос газа, движок разогнался до 1500 тыс оборотов примерно, еще тяну, заработала ровно. Вытянул подсос, работает. Сел в машину, понял что работает на 3х цилиндрах судя по звуку. Пошел опять к движку — начал эксперементировать, даю газ слегка — разгоняется до 2-3 тысяч оборотов нормально. Даю газ чуть резче — глохнет сразу же (видимо заливает). Еле завёл — опять разогнал до 2 тыс. работает. Пошел понюхал выхлопную — травит бензином но не льет и не парит, но на прогреве сложно что-либо сказать. Видимо один из цилиндров не работал.Покрутил винт качества — пофигу, покрутил холостые — еле удержал, чуть не заглохла.Итог: работает только на приводе газа и то если плавно работать им. На полном подсосе заводиться не хочет однозначно, даже вспышек особо нет.Свечи не успел посмотреть, дождь пошел. Но в первом цилиндре была сухая когда вчера смотрел после упражнений.Такое впечатление что воздуха не хватает. Карбюр не успел прочистить, дождь нарушил планы. Завтра с дачи сестра катушку привезёт (как-то тоже покупал но не в ней дело оказалось).А еще такой ньюанс, когда движок глох и я сразу заводил то появлялось калильное зажигание, хрустели клапана и она еще делала пару-тройку оборотов сама. У кого какие комментарии?Сообщение отредактировал glaz: 21 Июль 2011 — 07:19

    — Вообще-то не мешало бы замерить компрессию, симптомы какие-то подозрительные.

    — окей замерю, правда пере проблемами она тянула хорошо, не жаловался. А в прошлом году было по 12,9/13/12,9/13 в цилиндрах. Думаю за год он вряд ли бы сдохла, зиму стояла, а летом не мучал.

    — в цилиндре в котором не работает свеча скопился бенз, он и детонирует.если были зажаты клапана могли и прогоретьмой тебе совет не крути больше 5 сек стартер, спалишь контакты во втягивающемСообщение отредактировал igba: 21 Июль 2011 — 07:48

    — Надежнее всего карб снять и полность почистить в разобранном виде,потом собрать, выставить все зазоры правильно и поставив на машину настроить холостой ход.

    — До 3х ночи бился с машиной, поменял катушку — оказалась непричем. Почистил все контакты, Разобрал и продул и отрегулировал карбюратор. Воз и ныне там. Заводится правда уже с подсоса еле еле, поработает немного и глохнет. Потом все тоже самое почти схватывает, но не заводится или сделает пару бульков и глохнет. Один раз удалось раскачегарить до 2000 оборотов педалью. Работала в таком режиме минуту, потом пошла на спад и довольно быстро, но плавно заглохла. Еще оказалось что немного подсасывал воздух бензошланг на входе в карбюратор (когда его чистил то увидил что там травит бензин).Еще выкрутил все свечи — они во всех случаях были сухие, хотя и черные. Подогнул контакты на нужный зазор, почистил, пару заменил на б/ушные которые валялись на полке, тк выглядели лучше этих и привык я менять свечи каждые 10тыс км )Аккумулятор тоже полностью заряжён — крутит на ура! Коммутатор в норме, только поменял.Замок зажигания однозначно не причем тк она схватывает, искра есть и хорошая. Свечи все сухие.Еще идеи, господа? ))

    — Если крутит хорошо, искра есть, бензином пахнет после попыток заводки, а свечи при этом сухие, может быть осмотреть карб на наличие порванных диафрагм?

    — Первым делом мерять компрессию , потом масла линуть и тож перемерять … Если все нормально — смотреть однозначно карб. уровень топлива 23-25 мм от кромки нижней части … иглу — чтоб не западала + как вариант мож какая хрень периодически попалает в певую камеру в топливный жиклер — и периодически его закрывает … вот и недостаток бензы — дерганье и т.д.+ точно просмотреть зажигание — метки …и т.д.

    — + точно просмотреть зажигание — метки …и т.д.

    — сегодня обнаружил что свечка во 2 цилиндре работает с сильными пропусками, оказался пробитый ВВ провод, заменил. Завел играя подсосом где-то на середине сектора. Завелась и неплохо стала работать на 4 цилиндрах без тряски. Так она проработала пока не нагрелась. Потом начались небольшие перебои (почти незаметные), потом они усилились сначала начала глохнуть на холостых, когда включался вентилятор. Потом я поставил 1100 обороты. Потом и на них глохнуть стала. Без подсоса не заводится, с подсосом достаточно неплохо заводится.Однако стало напрягать что иногда когда глохнет — то после идёт калильное зажигание и гремят клапана. Из трубы дыма нет, всё ровно. Когда даёшь газ то уже не глохнет (если не совсем резко), когда совсем резко то она как-то захлёбываться воздухом начинает и почти глохнет, но потом дальше нормально.Если глохнет то достаточно быстро идёт на спад и глохнет. Коммутатор точно не причём, со старым было тоже самое.

    — Карбюратор, наверняка не правильный уровень

    — Сегодня перебирал карбюратор. Все диафрагмы целые. Уровень выставил по книге штангель-циркулем, правда сами поплавки какие- то не особо ровные, я их по верхушкам выровнял (которые утоплены) 34 мм от прокладки как в книге.Единственное что слегка смутило — это проверка впускного клапана (который как раз эти бочки нажимают) создал разрежение на возвратном патрубке и когда палец от впускного патрулем убрал — то как- то быстро разрежение сошло, буквально за четверть секунды. В остальном все идеально.После установки завел машину — завелась также не ахти как, на полном подсоса не заводится — отдельные вспышки изредка. Без подсоса не заводится — цепляет но силы не хватает. На среднем подсосе нехотя завелась — сначала на минимальных оборотах потом при вытяжке подсоса разогналась опять же нехотя до 1500, затем 2000 оборотов. Потом какое-то время нормальной работы, после начались небольшие провалы, затем они все более учащались и затем машина заглохла. Завел опять — пробовал удержать газом, провалы все учащались — и затем уже и на 2000 оборотов стало много провалов и она заглохла. Уже было темновато, показалось что из трубы шел пар.Блин что за херня с машиной? Хоть инжектор ставь(

    — Набираемся терпения и еще раз разбираем карбюратор.Проверяем маркировку жиклеров первой и второй камеры,проверяем как писают распылители,с помощью лекальной линейки проверяем подошву карба она должна быть ровной и за одно плоскости верхней и нижней половины карбюратора.Обратите внимание на пусковые зазоры пускового устройства карба,диафрагму ускорительного насоса лучше заменить на новую.

    — Это игольчатый клапан карбюратора я так понял. Возможно он не держит нужный уровень топлива,поменяй на клапан фирмы Unicar

    — На днях была похожая ситуация, причем возникла почти на ровном месте! На холодную заводилась с пол-тыка, на горячую — не очень. Но вдруг в поездке двигатель заглох! Завел с трудом. Обороты на холостых стали неустойчивыми и машина если не подгазовывать, все время глохла. Заметил, что пустить двигатель можно было только если утопить педаль газа в пол! Собственно, из этого и сделал вывод — перелив! Снял верхнюю крышку карба, все как полагается продул, заменил иглу и отрегулировал поплавки. Двигатель стал работать нормально! Так, что скорее всего игла, тем более что не держит.

    — поменял коммутатор еще раз — стала теперь «держать» до 90 градусов, но потом опять учащающиеся пропуски, но правда не стал ждать когда заглохнет. не понравилось то что из выхлопной начало слегка парить на 2000 оборотах (сложно очень определить то ли серый то ли белесый пар), никогда такого не было летом из трубы воняет бензином. Как бы такие эксперименты не закончились чем-то более серьезным.Купил unicar 10, еле закрутил его в карб, что-то резьба какая-то левая на нём была. Сейчас пойду ставить и прокладку заодно сменю.

    По материалам Лада форума: lada-forum. ru

    Вопрос-ответ по двигателю ВАЗ?

    Adblock
    detector

    Стартер крутит и двигатель 2109 заводится. Почему не заводится машина? Проблемы с электрикой или электроникой форсунки

    С наступлением зимы большинство карбюраторных автомобилей доставляют хлопот своим владельцам. Не исключение и карбюраторный ВАЗ 2109, который плохо заводится в мороз. Причин для такого запуска может быть много. В данной статье будут рассмотрены самые распространенные причины, почему карбюратор ВАЗ 2109 плохо заводится на холодную.

    Прежде чем делать какие-либо выводы, необходимо убедиться в правильности выполнения водителем требований по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют ручной привод дроссельной заслонки. Без использования этого механизма завести машину, особенно в мороз, достаточно проблематично.

    Запускать двигатель необходимо в следующей последовательности:

    • Открыть капот и подкачать топливо ручной педалью бензонасоса
    • Потяните ручку воздушной заслонки на себя
    • Закачка бензина в коллектор с помощью педали акселератора
    • Не нажимая на педаль газа, запустить двигатель

    Двигатель может не запуститься с первого раза. А вот во второй раз должно. Также нужно сосредоточиться на подкачке бензина педалью газа. Здесь главное не переусердствовать, иначе можно залить свечи и тогда двигатель точно не заведется. Если это все же произошло и машина не завелась, то выжмите педаль до упора, включите стартер и, пока он вращается, медленно отпускайте педаль газа.

    Плохо крутит стартер на холодную ВАЗ 2109

    Это одна из самых частых причин плохого запуска лады. Тут есть две стороны: стартер подклинивает или зависает аккумулятор. Если с первым случаем все понятно, то второй требует особого внимания.

    В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно на некоторое время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды. Каждая новая попытка запуска двигателя должна сопровождаться паузами в 30 секунд, 1 минуту и ​​2 минуты. В противном случае батарея разрядится до конца и вместо поездки вам придется ждать, пока батарея зарядится.

    Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. С замерзшим маслом крутить коленвал становится очень сложно, поэтому производитель рекомендует на зиму заливать моторные масла с вязкостью 5w40.

    Еще одним вариантом решения этой проблемы является использование предпусковых подогревателей, которые включаются в сеть 220 В и нагревают антифриз. За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 к карбюратору масло становится жиже, и двигатель может работать тихо даже в сильные морозы.

    Если ВАЗ 2109 плохо заводится не только в холодную, но и в горячую, то проблема может коснуться системы. Неправильный угол упреждения ухудшает стартовые свойства, что делает запуск проблематичным.

    Обычно проблемы с запуском наблюдаются с . При этом из выхлопной трубы виден черный дым, электроды свечей зажигания покрыты черным нагаром, а в глушителе слышны хлопки при нажатии на педаль акселератора. Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна уйти.

    Однако слишком ранний угол приводит к:

    1. Детонации;
    2. Перегрев двигателя;
    3. Обеднение смеси.

    Проблемы системы питания двигателя ВАЗ

    В первую очередь необходимо проверить воздушный и топливный фильтры. Если они сильно загрязнены, двигатель будет плохо запускаться в холодном состоянии. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом и автомобилем, и один воздушный фильтр. Если они целы, то проверяем работу бензонасоса.

    Попробуйте вручную закачать бензин. Если плохо качает, то проблема в бензонасосе.

    На очереди карбюратор. Неправильная регулировка может привести к затруднению запуска автомобиля в холодную погоду. Холостой ход не должен превышать 900 и опускаться ниже 700. Нагар на свечах зажигания недопустим. В противном случае агрегат нуждается в правильной настройке.

    Механизм газораспределения

    Последнее — клапаны. Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Делается это на холодном двигателе, так как металл при нагревании расширяется.

    Нарушение зазоров ухудшит сжатие. При этом теряется не только мощность, но и ухудшаются пусковые свойства автомобиля.

    Это основные причины, по которым плохо заводится холодная ВАЗ 2109. Если ни один из этих советов не помог, то лучше обратиться к специалисту.

    > В статье «» мы подробно рассмотрели причины почему не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор … Однако инжекторный ВАЗ 2109имеют свои особенности, поэтому данная статья призвана помочь владельцам ВАЗ 2108 2109 21099 инжектор, когда их железный конь перестает заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторную ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которая не заводится, то человек не будет знать, что делать.
    Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что искать и в какой последовательности, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать владельца автомобиля.
    Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если ВАЗ 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
    1) Проверьте, есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если на свече проскакивает искра, то проблема в системе подачи топлива.
    Однако необходимо помнить, что если закрученная свеча мокрая и есть искра, обязательно проверьте метки.

    Метка на шестерне распредвала ВАЗ 2109

    Метка на маховике ВАЗ 2109

    Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, произойдет нарушение фаз газораспределения и ваз 2108 2109Двигатель 21099 не заводится.
    Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
    1а) Многие очень боятся того, что находится в форсунке. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу ВАЗ 2108 2109 21099 инжектор. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ваз 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
    Итак, проверяем ДПКВ Ваз 2108, Ваз 2109, Ваз 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
    Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
    1b) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

    Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

    Соответственно не работает ДПКВ при вращении коленвала и ЭБУ не дает команду на искру на свечи. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
    1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заведется двигатель или нет.
    1г) При неисправности ЭБУ двигатель естественно не запустится.
    1д) Отсутствие контакта в проводке. Целыми могут быть все устройства: ЭБУ, модуль зажигания и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
    2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
    Проверить, подается ли топливо на форсунки:
    2a) Топливный насос качает?

    У ВАЗ 2109 с инжекторным ТНВД

    ТНВД ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить один из патрубков подачи топлива, подставить под них емкость и включить зажигание — из патрубка должен течь бензин.
    Давление в топливной рампе ВАЗ 2109 с форсункой можно измерить и с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
    2b) При засорении топливного фильтра насос не сможет обеспечить требуемую подачу топлива к форсункам автомобиля.

    Топливный фильтр ВАЗ 2109

    Опять же, понять засорен фильтр или нет можно по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
    2c) Забиты сопла.

    Грязные форсунки инжекторного двигателя

    При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ваз 2108 2109Инжектор 21099 в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.
    2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
    3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
    Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
    4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они снова залиты, нужно искать причину в другом месте.
    5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
    Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109знает об этом лучше.
    6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выброс вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, то выхлопные газы будет трудно выводить и двигатель либо вообще не заведется, либо заглохнет. Для устранения этого момента нужно просто ослабить хомут между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

    Описанные выше проблемы являются наиболее распространенными причинами того, что не заводится двигатель ваз 2108, ваз 2109, ваз 21099 инжектор, но следует помнить, что есть частные случаи, в которых может помочь только СТО.

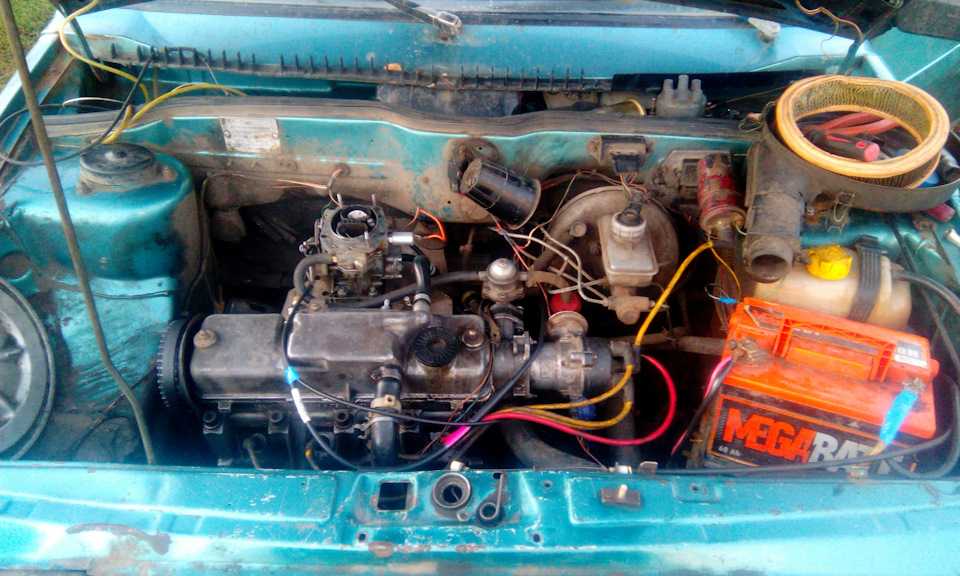

    На автомобиль ВАЗ-2109 изначально устанавливались карбюраторные двигатели, а затем инжекторные. Вне зависимости от того, какой двигатель стоит на девятке, при неисправной системе запуска она не заведется, так как стартер либо не может провернуть коленчатый вал, либо вращает его с недостаточной частотой. Причины такого положения дел могут быть недостаточно заряжены аккумуляторная батарея , окислились клеммы , как на клеммах аккумулятора, так и на тяговом реле, у которых могут гореть и внутренние контакты. Выход из строя обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.

    Еще одной неисправностью, препятствующей запуску двигателей карбюраторных и инжекторных девяток, будет отказ ремня ГРМ … Может просто сломаться или, что более вероятно, срезать зубья, а в случае ослабления натяжения ремня — перескочить на пару зубьев на ведущей шестерне, что приведет к нарушению работы клапана время и двигатель в этом случае не запустится.

    Если с ремнем ГРМ и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109 дополнительно проверяем систему питания и систему зажигания … Проверка этих систем обычно начинается с наличия искра на свечах зажигания. Если его нет на свечах зажигания, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, то придется проверить, не оборван ли бегунок трамблера на массу, не подгорели ли контакты крышки трамблера и не обмерз ли угольный стержень, передающий напряжение на ползунок. Если на центральном проводе нет искры, то виновником будет либо сама катушка зажигания, либо коммутатор.

    При наличии искры на свечах зажигания необходимо проверить работу ТНВД и карбюратора … Работу ТНВД проверяем, отсоединив бензопровод от карбюратора и подав топливо в ручном режиме . Если давления нет или оно слабое, значит порвалась диафрагма бензонасоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает и то прекращается подача топлива в поплавковые камеры карбюратора.

    На инжекторных двигателях На ВАЗ-2109 как зажиганием, так и подачей топлива в цилиндры двигателя управляет электронный блок, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды форсункам и катушкам зажигания. При выходе из строя датчика положения коленчатого вала двигатель не заведется, но чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запустится даже при выходе из строя электробензонасоса либо из-за отсутствия напряжения на его клеммах, либо из-за короткого замыкания его обмоток.

    Довольно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, а наверное всех ВАЗов вообще, так как проблемы с запуском двигателя встречаются довольно часто и на подобных машинах.

    Конечно, тема избитая, но получить ответ на свой вопрос, почему у вас не сразу заводится машина, вы, скорее всего, не сможете. Причем причин может быть так много, что для самостоятельной диагностики потребуется довольно много времени. Итак, ниже приведены основные причины, по которым ваш автомобиль может не заводиться.

    Неисправность топливной системы

    • Сначала посмотрите на указатель уровня топлива на приборной панели. Есть такие водители, как правило, новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в случае, когда топливо просто закончится.
    • Проверьте, поступает ли топливо в систему. Если автомобиль карбюраторный, прокачайте бензонасос вручную и убедитесь, что бензин поступает в карбюратор. Если это инжектор, внимательно прислушайтесь, работает ли топливный насос при включении зажигания. Если нет, ищите причину, неисправный предохранитель, обрыв цепи или еще что-то, что могло привести к подобному исходу.
    • Засорилась система питания: часто бывает так, что мусор попадает в карбюратор вместе с топливом, и даже один забитый жиклер может вывести из строя нормальный запуск двигателя.

    Проблемы в системе зажигания

    • Проверить есть ли искра на свечах. Если его нет, то причина именно в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для карбюраторной модели двигателя).
    • , если именно она является причиной пропадания искры и следствием того, что машина перестала заводиться.
    • Проверить работоспособность распределителя — открыть крышку, посмотреть целостность углей в ней. Также проверьте контакты или.

    Проблемы с электрикой или электроникой инжектора

    Если ваш ВАЗ 2109-2108 инжекторный, то проблем из-за которых он отказался заводиться может быть гораздо больше. Одних только датчиков ECM около 5, которые могут повлиять на нормальный запуск мотора:

    1. ДМРВ — датчик массового расхода воздуха
    2. РХХ — регулятор холостого хода
    3. Датчик положения дроссельной заслонки
    4. Датчик положения коленчатого вала
    5. Датчик фазы

    Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

    Не заводится из-за проблем с ГРМ или поршневой группой

    Если ремень ГРМ перескочил на пару зубьев, то двигатель может больше не запуститься, так как вышло из строя зажигание. Для того, чтобы вернуть его к жизни, необходимо.

    Клапана заклинило — также есть вероятность, что именно по этой причине запуск двигателя стал затруднен, а со временем даже невозможен. В этом случае необходимо производить .

    Слабая компрессия – это тот случай, когда ежедневно проявляется затрудненный пуск, если поршень уже находится на грани полного выхода из строя. Это происходит из-за слишком сильного износа деталей поршневой группы: колец, поршней и цилиндров.

    Есть чем дополнить этот список, не стесняемся — пишем в комментариях к статье ниже.

    Что делать, если ваш любимый ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 отказался заводиться? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры всасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
    Рассмотрим диагностику для определения неисправности по цепи. Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.

    1) Если стартер не крутит коленвал ваз 2108, ваз 2109, ваз 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок втягивающего реле слышал, все разъемы надо ставить на стартер.

    2) Если стартер крутит коленвал. Нужно определить что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимаем с любой свечи высоковольтный провод, подводим его на сантиметр к массе и крутим стартером.

    3) Если искра не идет на свечу зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого с трамблера снимаем центральный провод, подводим его на расстояние 1 см к массе и крутим стартер. Если искра проскакивает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

    4) При отсутствии искры на распределитель зажигания необходима диагностика системы зажигания.
    Возможны два варианта дальнейшего поиска неисправности:
    А) С помощью бесконтактного диагностического прибора системы зажигания.
    B) Устранение неполадок вручную.
    А) У вас прибор, их разновидности могут быть разные, но принцип работы один: питание и проверка датчика Холла и выключателя отображаются лампочками.

    Устройство подключено к разомкнутой цепи выключателя. Снимите разъем с выключателя и подключите его к разъему прибора. Наденьте второй разъем устройства на коммутатор. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.

    При вращении стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: контрольная лампочка выключателя, импульсная лампочка от датчика Холла.
    Если контрольная лампочка переключателя не мигает, замените переключатель.

    При отсутствии импульсов с датчика Холла разобрать распределитель зажигания, убедиться, что бегунок распределителя вращается при вращении стартера. Если стартер крутит, а бегунок трамблера нет, порвался ремень ГРМ. Если ползунок поворачивается, но нет сигнала от датчика Холла, замените датчик Холла.
    Б) Вариант дефектовки без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разобрать распределитель зажигания и убедиться, что бегунок распределителя вращается при вращении стартера. Если не крутится, порвался ремень ГРМ. Если бегунок поворачивается, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по популярному бабину) ломается крайне редко, но такие случаи тоже бывают.

    Катушка зажигания

    5) Если искра есть, но двигатель не заводится, снимите крышку воздушного фильтра.

    Фильтр чистый, не заполнен маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, заводится — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
    6) Не заводится — полностью снять фильтр с крышкой и открутить топливный шланг от бензонасоса к карбюратору со стороны карбюратора. Крутим стартер — должен брызнуть бензин. Не брызгает? Либо топливный насос вышел из строя, либо топливо не подается из бака, если оно там конечно есть.
    7) Если при вращении стартера брызги бензина — открутить шланг возврата топлива от карбюратора. Заткните обратку пальцем и подуйте ртом на подачу. Воздух поступает в поплавковую камеру? Если да, то бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
    8) Не проходит ли воздух в поплавковую камеру? Проверяем сетчатый фильтр карбюратора. Откручиваем, чистим. Не помогло? — Игольчатый клапан может заклинить. Постучать сбоку карбюратора гаечным ключом или дунуть в порт подачи сжатым воздухом.
    9) Если по-прежнему не удается продуть поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте продуть еще раз. Воздух не проходит — меняем игольчатый клапан.
    10) Если при снятой крышке воздух проходит, а при зажатой на карбюраторе топливные жиклеры не забиты. Требуется полная продувка карбюратора.
    11) Если после проделанной работы машина все равно не заводится, выкрутите свечи.
    Посмотрите, заправлены они бензином или нет? Если они заполнены, их необходимо высушить. Включаем газовую плиту и, придерживая пассатижами, сушим свечу над огнем. Если свечи все же сухие, можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Образовавшимся вакуумом он может проткнуть карбюратор, и двигатель заведется.

    Описанные выше методики помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев. Однако в случае труднодиагностируемых проблем (проскочило не мало зубьев ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не отрегулирован карбюратор) вам могут помочь только на СТО.

    За что отвечают предохранители на ВАЗ 2109? Распиновка монтажных блоков автомобилей ВАЗ

    Блоки предохранителей, устанавливаемые на старые и обновленные версии ВАЗ 2109автомобили служат для объединения всей электропроводки.

    Основной задачей блока питания является предотвращение поломок электрооборудования, установленного в автомобиле.

    Схема

    Всю линейку автомобилей ВАЗ 2109 условно можно разделить на две ветви — выпуска до 1998 года и выпуска после 1998 года.

    Автомобили более старшего возраста комплектуются блоками предохранителей с маркировкой 17.3722. Этот БП состоит из корпуса и инженерной платы. Проволочные контакты, предохранители и реле припаяны к плате.

    Более новые версии девяток, начало выпуска которых состоялось в 1998 году, здесь БП имеет маркировку 2114-3722010-60. Здесь мы видим уже предохранители.

    Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива — карбюратор или инжектор — вообще не играет. БП будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки для карбюратора и инжектора одинаковые.

    Нужный монтажный блок тоже везде расположен одинаково — в моторном отсеке напротив места водителя, практически под самим лобовым стеклом.

    Отличия

    Есть ли различия между старой и новой версиями БП? Конечно. Они следующие:

    • Детали монтажного блока маркируются по-разному;
    • Номинал предохранителя другой;
    • В новом БП нет реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.

    Блок питания старого образца

    Рассмотрим сначала блоки питания старого образца, которые до сих пор довольно часто встречаются на ВАЗ 2109машины. Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.

    Номер предохранителя

    Сила тока

    Цепь, которую он защищает

    Резервный предохранитель

    Указатели поворотов, прерыватель аварийных сигналов (в аварийном режиме), лампа аварийной сигнализации

    Задние стоп-сигналы, внутреннее освещение

    Элемент обогрева заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель

    Звуковой сигнал (гудок), переключатель звукового сигнала

    Резервный предохранитель

    Электродвигатель вентилятора печки, электродвигатель омывателя ветрового стекла, реле включения электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, подсветка бардачка

    Резервный предохранитель

    Резервный предохранитель

    Габаритный огонь левый

    Правый габаритный фонарь

    Правая фара ближнего света

    Левая фара ближнего света

    Левая фара дальнего света, контрольная лампа дальнего света

    Правая фара дальнего света

    Указатели поворотников и реле-прерыватель аварийных огней (в режиме индикации поворотников), контрольная лампа поворотников, задних фонарей заднего хода, моторедуктор и реле включения стеклоочистителей, контрольная лампа давление масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

    Реле

    Помимо обозначений предохранителей, Вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции отвечает.

    Номер реле

    Функции

    Выполнение очистки элементов передней оптики

    Двигатель омывателя заднего стекла Производительность

    Защита от поломки лампы поворотника и световой сигнализации

    Защита от выхода из строя электродвигателя стеклоочистителя

    Позволяет определить исправность лампы

    Защита от перенапряжения для обогрева заднего стекла

    Лампы дальнего света

    Фары ближнего света

    Отвечает за работу вентилятора охлаждения двигателя. При выходе из строя этого реле возрастает риск перегрева двигателя.

    Роговая работа

    Блок питания нового типа

    Здесь схема сборки устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, так как большинство доживших до наших дней девяток являются модернизированными версиями.

    Схема актуальна как для карбюраторных, так и для инжекторных типов двигателей.

    Номер предохранителя

    Номинальный ток

    Электрическая цепь, за которую отвечает

    Резервный предохранитель

    Резервный предохранитель

    Резервный предохранитель

    Катушка реле вентилятора радиатора, выключатель и электрическая цепь двигателя печки

    Выключатель аварийки в режиме поворотников, прерыватель поворотников, выключатель поворотников, лампочка указателя поворота, лампочка указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, аварийная лампа тормозов, выключатель тормозной гидравлики, выключатель ручного тормоза

    Выключатель стоп-сигналов и лампы внутреннего освещения

    Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, подсветка вещевого ящика, выключатель и лампа подсветки панели приборов

    Клаксон, выключатель звукового сигнала, электродвигатель вентилятора радиатора

    Левый габаритный фонарь, левый задний габаритный фонарь

    Правый габаритный фонарь, правый задний габаритный фонарь, выключатель противотуманных фар, контрольная лампа противотуманных фар

    Выключатель указателей поворота и прерыватель, лампы указателей поворота, контрольная лампа аварийного режима

    Прикуриватель, гнездо для переноски лампы

    Дальний свет, правая фара

    Дальний свет левой фары, контрольная лампа дальней оптики

    Ближний свет, правая фара

    Ближний свет левой фары

    Реле

    Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

    Номер реле

    Его функции

    Без него не будет работать двигатель омывателя заднего стекла

    Отвечает за работу ламп поворотников и световой сигнализации

    Обеспечивает работу стеклоочистителя

    Защищает стоп-сигналы и габариты автомобиля

    Обеспечивает работу дальнего света

    Обеспечивает работу омывателя оптики

    Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле

    Звуковой сигнал или просто гудок

    Защищает от перенапряжения, поступающего на вентилятор охлаждения двигателя

    Отвечает за работу обогревателя заднего стекла

    Обеспечивает работу фар ближнего света

    Необходимо не только понимать расположение того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

    Демонтаж и замена

    Если ваше оборудование вышло из строя, необходимо в первую очередь проверить состояние отвечающего за него предохранителя.

    На практике снять и удалить непригодный предохранитель или реле несложно. Для этого нужно:

    • Поднять капот и отсоединить минус от аккумулятора. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, автомобиль в этот момент не должен находиться под напряжением;
    • Найдите монтажный блок. Он расположен в моторном отсеке напротив места водителя прямо под лобовым стеклом. Блок закрыт сверху пластиковой крышкой. Чтобы снять его, просто сожмите защелки по бокам;
    • Снимите крышку и посмотрите на обратную сторону. Есть электрическая схема с указанием расположения того или иного предохранителя, реле. Просто найдите элемент, отвечающий за вышедшее из строя оборудование, по таблицам выше;
    • Удалите предохранитель. Все монтажные блоки снабжены специальными клещами. Не рекомендуется удалять предохранители вручную. Реле снимаются небольшими покачиваниями вверх-вниз;
    • Замените неисправный компонент.

    Неисправность предохранителя определяется расплавленной нитью. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования чрезмерным напряжением.

    Вот и все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму аккумулятора и проверить работу оборудования.

    Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители на ВАЗ 2108, 2109., 21099 расположены и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

    Артикул:

    Блок крепления предохранителей — 2114-3722010

    Инструменты:

    Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не требуется

    Схема и расположение предохранителей :

    Открываем капот. Вы увидите монтажный блок под лобовым стеклом.

    Внутри вы найдете специальный пинцет для замены предохранителей.

    Следующим шагом будет подобрать предохранитель и заменить его.

    Блок предохранителей со снятой крышкой.

    Под приборной панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.

    За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

    Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

    № предохранителя

    За что отвечает:

    Противотуманная фара с правой стороны

    Противотуманная фара с левой стороны

    омыватель фар

    Вентилятор отопителя
    Насос омывателя
    Щетка заднего стекла
    Омыватель заднего стекла
    Вентилятор радиатора
    Обогрев заднего стекла
    Лампа в бардачке

    Сигналы поворота
    Задние фонари
    Щетки ветрового стекла
    Генератор
    Уровень тормозной жидкости

    Давление масла
    Ручной тормоз
    Охлаждающая жидкость
    Уровень топлива в баке
    Лампа «чек»
    Открытие двери

    Внутреннее освещение
    Задние фонари

    Стеклоподъемники

    Номерной знак
    Лампа освещения моторного отсека
    Освещение приборной панели
    Габаритные размеры
    Освещение приборной панели
    Прикуриватель

    Звуковой сигнал

    Фонарь задний правый габарит

    Аварийный

    Элемент обогрева заднего стекла
    Реле обогрева заднего стекла (контакты)
    Переносной держатель лампы
    Прикуриватель

    Фара правая

    Фара левая

    Левая фара ближнего света

    Ближний свет, правая фара

    Запасной

    Запасной

    омыватель фар

    Вентилятор отопителя
    Насос омывателя
    Щетка заднего стекла
    Омыватель заднего стекла
    Вентилятор радиатора
    Обогрев заднего стекла
    Лампа в перчаточном ящике

    Давление масла
    Дроссель карбюратора
    Ручной тормоз
    Охлаждающая жидкость
    Уровень топлива в баке
    Лампа «чек»
    Открытие двери

    Задние тормоза
    Внутреннее освещение

    Номерной знак
    Лампа освещения моторного отсека
    Освещение приборной панели
    Габаритные размеры
    Освещение приборной панели
    Прикуриватель

    Вентилятор радиатора

    Задний левый просвет

    Правая задняя дверь

    Аварийный сигнал

    Прикуриватель
    Обогрев заднего стекла

    Дальний свет, правая фара

    Дальний свет левой фары

    Левая фара ближнего света

    Ближний свет, правая фара

    Блок предохранителей ВАЗ 2109 находится с левой стороны автомобиля, под капотом, перед лобовым стеклом. До него очень легко добраться. Нужно всего лишь снять с него крышку и перед вами откроется блок предохранителей и реле.

    В блоке предохранителей ВАЗ 2109 установлены предохранители, рассчитанные на различные токи и служащие для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров на конкретном участке сети автомобиля предохранитель сгорает, тем самым обесточивая поврежденный участок, и можно сказать, спасает автомобиль от более неприятных ситуаций, даже от пожара.

    Однако не стоит забывать, что перед заменой перегоревшего предохранителя в блоке предохранителей ВАЗ 23109 сначала нужно выяснить, почему он сгорел, устранить эту неисправность и только потом ставить новый предохранитель. Если мы сразу установим новый предохранитель, не выяснив причину, в лучшем случае сгорит и новый «пред», а в худшем мы можем устроить пожар. Несмотря на то, что предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте внимательны при установке новых предохранителей, иначе при несоблюдении «силы тока» может выйти из строя электрооборудование автомобиля.

    Монтажный блок на ВАЗ 2109 устанавливался нескольких видов. Расположение и типы предохранителей на них были разными. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 уже имели предохранители ножевого типа и расположение на плате предохранителей было другим.

    Каждый предохранитель в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым сужая область поиска неисправности.

    Номер предохранителя * Защищенные цепочки электронной почты
    1 (8А) F9 (7,5А) Правая противотуманная фара
    2 (8А) F8 (7,5А) Левая противотуманная фара
    3 (8А) F1 (10А) Очистители фар (на момент включения). Реле включения очистителей фар (контакты). Клапан омывателя фар
    4 (16А) F7 (30А) Очистители фар (в работе). Реле включения очистителей фар (обмотка). Мотор омывателя лобового стекла. Мотор-редуктор для синего очистителя стекол. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа вещевого ящика
    5 (8А) F16 (15А) Указатели поворота и реле-прерыватель указателей поворота и аварийных ситуаций (в режиме указателя поворота). Контрольная лампа для указателей поворота. Задние фонари (фонари заднего хода). Переключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа стояночного тормоза. Лампа света табо «СТОП». Датчики температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
    6 (8А) F3 (10А) Фонари задние (стоп-сигналы). Плафон освещения
    6 (8А) F6 (30А) Электростеклоподъемники передних дверей. Реле включения стеклоподъемников
    7 (8А) F10 (7,5А) Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
    8 (16А) F5 (20А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле для включения.
    9 (8А) F10 (7,5А) Левая фара (габаритный свет). Левый задний фонарь (габаритный огонь)
    10 (8А) F11 (7,5А) Фара правая (габаритный свет). Фонарь задний правый (габаритный огонь)
    11 (8А) F2 (10А) Указатели поворота и реле-прерыватель сигнализации (в режиме сигнализации). Сигнальная лампа
    12 (16А) F4 (20А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель
    13 (8А) F15 (7,5А) Фара правая (дальний свет)
    14 (8А) F14 (7,5А) Левая фара (дальний свет). Контрольная лампа включенного дальнего света фар
    15 (8А) F13 (7,5А) Левая фара (ближний свет)
    16 (8А) F12 (7,5А) Правая фара (ближний свет)
    * Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722

    Говоря о блоке предохранителей ВАЗ 2109, необходимо также упомянуть о реле, которые также устанавливаются в монтажном блоке автомобиля.

    Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Использование коммутации взаимосвязанных цепей различных систем электрооборудования позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их запасных частей. Чтобы найти неисправные элементы, не нужно разбирать весь автомобиль – достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они помогают нам в этом. Ниже представлены схемы электрические принципиальные МБ для автомобиля ВАЗ.

    Распиновка монтажного блока 2107

    Номер предохранителя Защищенные цепи
    Ф1 (8А) (10А) Задние фонари (фонарь заднего хода).Мотор отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка)
    F2 (8А) (10А) Электродвигатели стеклоочистителя и омывателя лобового стекла Электродвигатели омывателя фар и стеклоочистителя Реле стеклоочистителя Реле стеклоочистителя и омывателя фар (контакты)
    Ф3 (8А) (10А) Запасной
    F4 (8А) (10А) Запасной
    F5 (16А) (20А) Элемент обогрева заднего стекла и реле обогрева (контакты)
    F6 (8А) (10А) Прикуриватель. Розетка для переносной лампы
    F7 (16А) (20А) Звуковые сигналы и реле включения звуковых сигналов
    F8 (8А) (10А) Указатели поворотов в режиме тревоги Выключатель и реле-выключатель указателей поворотов и сигнализации в режиме тревоги
    F9 (8А) (10А) Регулятор напряжения генератора (для автомобилей с генератором Г-222)
    F10 (8А) (10А) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения двигателя вентилятора (обмотка). Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Индикаторная лампа заряда аккумулятора. Приборный щиток. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
    F11 (8А) (10А) Задние фонари (стоп-сигнал). Внутреннее освещение кузова
    F12 (8А) (10А) Правая фара (дальний свет) Катушка реле очистителя фар (при включенном дальнем свете)
    F13 (8А) (10А) Левая фара (дальний свет) Контрольная лампа дальнего света
    F14 (8А) (10А) Фара левая (габаритный свет) Задний фонарь правый (габаритный свет) Подсветка номерного знака Подсветка моторного отсека. Контрольная лампа бокового освещения
    F15 (8А) (10А) Правая фара (габаритный свет) Левый задний фонарь (габаритный свет) Лампа прикуривателя Лампы освещения приборов Лампа вещевого ящика
    F16 (8А) (10А) Правая фара (ближний свет). Катушка реле включения очистителей фар (при включенном ближнем свете)
    F17 (8А) (10А) Левая фара (ближний свет)

    Блок-схема монтажная 2105-3722010-02 ВАЗ 21054, 21074

    Предохранитель защищенных цепей

    Номер предохранителя Защищенные цепи
    Ф1 (10А) Фонари заднего хода. Мотор отопителя. Индикатор обогрева заднего стекла. Реле обогрева заднего стекла (обмотка).
    Ф2 (10А) Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты).
    Ф3 (10А) Запасной.
    Ф4 (10А) Запасной.
    Ф5 (20А) Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты).
    F6 (10А) Прикуриватель. Часы.
    F7 (20А) Звуковой сигнал. Реле включения звукового сигнала. Двигатель вентилятора охлаждения радиатора. Реле включения моторчика вентилятора охлаждения радиатора (контакты)
    Ф8 (10А) Указатели поворота (в режиме тревоги). Указатель поворота (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Аварийный выключатель с индикаторной лампой.
    F9 (7,5 А) Задние противотуманные фонари. Индикатор включения задних противотуманных фар.
    Ф10 (10А) Указатели поворота (в режиме указателя поворота). Реле прерывателя поворотников. Контрольная лампа указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Контрольная лампа стояночного тормоза. Индикатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Аварийный индикатор рабочей тормозной системы. Индикатор заряда батареи. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
    Ф11 (10А) Абажуры для салона. Стоп-сигналы. Лампы освещения багажного отделения.
    Ф12 (10А) Фары дальнего света (правая фара).
    Ф13 (10А) Фары дальнего света (блок левой фары). Индикатор дальнего света.
    Ф14 (10А) Габаритный огонь передний (левая фара). Задний габаритный огонь (правый фонарь). Подсветка номерного знака. Сигнальная лампа включения габаритных огней.
    Ф15 (10А) Габаритный огонь передний (фара правая). Задний габаритный огонь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы (лампа освещения).
    Ф16 (10А) Ближний свет фар (правая фара). Реле омывателя фар (катушка реле).
    Ф17 (10А) Фары ближнего света (блок левой фары).

    Распиновка монтажного блока 2108

    Вот монтажный блок нового типа. Блок старого образца имеет в целом такую ​​же схему, но некоторые контакты (менее 5%) могут не совпадать.

    Схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

    Нумерация контактов в клеммных колодках, цвет проводов и подключаемых к ним электрических цепей.

    Соединитель Связаться с Цвет провода Назначение
    Х1 (Ш1) 1 Б стеклоподъемники
    2 Д Замок зажигания (клемма 15/2)
    3 ГП
    4 РГ Выключатель электродвигателя отопителя
    5 Р Замок зажигания (клемма 30/1)
    6 КР Замок зажигания (кл. 30)
    7 дверной замок
    8 Р Замок зажигания (кл. 50)
    Х2 (Ш2) 1 БГ переключатель заднего стеклоочистителя
    2 Д Переключатель указателей поворота (правый)
    3 РП выключатель стоп-сигнала
    4 Б Индикатор целостности лампы
    5 ЕСЛИ
    6 ГБ дверь левая передняя
    7 О
    8 34 контрольная лампа дальнего света
    9
    10 4 выключатель задних противотуманных фонарей
    11 середина Контрольная лампа резерва топлива
    12 ЕСЛИ контрольная лампа уровня топлива
    13 Боеголовка внутреннее освещение
    14 кг контрольная лампа ручного тормоза
    15 правая сторона Переключатель указателей поворота (левый)
    16 Электродвигатель очистителя фар
    17
    X3 (W3) 1 ф датчик скорости
    2 чп выключатель сигнализации
    3 ГП Переключатель указателей поворота
    4 Сб контрольная лампа уровня масла
    5 Х вес
    6 РБ Контрольная лампа уровня омывающей жидкости
    7 РО Контрольная лампа износа тормозных колодок
    8 3 в выключатель фар
    9 ЖЗ переключатель стеклоочистителя
    10 ПГ розетка для подключения переносной лампы
    11 Замок зажигания (кл. 15)
    12 РФ выключатель омывателя заднего стекла
    13
    14 ф контрольная лампа противотуманных фар
    15
    16 СГ датчик давления масла
    17
    18 Р
    19 СО переключатель стеклоочистителей
    20 ИЗ переключатель стеклоочистителей
    21 О выключатель задних противотуманных фонарей
    Х4 (Ш4) 1 Запрос предложений Вкл. и контрольная лампа обогрева заднего стекла
    2 ГБ Переключатель света фар (дальний свет)
    3 О стеклоочиститель
    4 Боеголовка выключатель наружного освещения
    5 ДО Реостат освещения приборов
    6 Р батарея
    7 БО переключатель стеклоочистителя и омывателя
    8 О колодка Ш4 монтажного блока клемм 3
    9 СЧ звуковой переключатель
    10 БП выключатель стоп-сигнала
    11 Р батарея
    12 СП Выключатель фар (ближний свет)
    13 сигнальная лампа
    14
    15
    16 РГ контрольная лампа уровня тормозной жидкости
    17 ЗБ указатель температуры охлаждающей жидкости
    18 КБ Индикатор заряда аккумулятора
    19 Ж выключатель противотуманных фар
    20 РЗ контрольная лампа уровня охлаждающей жидкости
    21 Ф тахометр
    Х5 (W5) 1 3 дальний свет (правый)
    2 дальний свет (левый)
    3 СЧ ближний свет (левый)
    4 Р стартер (Кл. 50)
    5 ПБ Вентилятор охлаждения радиатора
    6 ИЗ ближний свет (правый)
    Х6 (Ш6) 1
    2 3
    3 МС указатель поворота (левый передний)
    4
    5
    6
    7
    8 Ж габаритный фонарь (передний правый)
    9 Боеголовка термостат электровентилятора
    10 Ж габаритный фонарь (левый передний)
    11 Д указатель поворота (правый передний)
    12 выключатель света заднего хода
    13 РГ Датчик уровня тормозной жидкости
    Х7 (W7) 1
    2 РГ Электродвигатель очистителя фар
    3 Б Электродвигатель очистителя фар
    4
    5 Сб датчик уровня масла
    6 СЧ звуковые сигналы
    7 ИЗ Датчик скорости
    8 ЗБ Датчик температуры охлаждающей жидкости
    9 КБ генератор (кл. 61)
    10 Р насос омывателя ветрового стекла
    11 Боеголовка Выключатель освещения моторного отсека
    12 РБ Датчик уровня омывающей жидкости
    13 РФ тормозные колодки
    14
    15 КП тахометр
    16 РЗ датчик уровня охлаждающей жидкости
    17 ЖБ реле противотуманных фар
    Х8 (Ш8) 1 Жп реле противотуманных фар
    2 Ж Противотуманная фара (левая)
    3 Ф противотуманная фара (правая)
    4 ГП катушка зажигания
    5 Р генератор (кл. 30)
    6 Р генератор (кл. 30)
    7
    С РФ реле противотуманных фар
    Х9 (Ш9) 1 РФ
    2 Д указатель поворота (правый задний)
    3 БГ электродвигатель очистителя заднего стекла
    4 ОЧ задние противотуманные фары
    5 СЧ задняя дверь
    6 ЕСЛИ дверь передняя правая
    7 Боеголовка внутреннее освещение
    8 кг датчик ручного тормоза
    9 Боеголовка кнопки сигнализации открытой двери
    10
    11 ИЗ подсветка номерного знака
    12 ГБ дверь передняя левая
    13 Б внутреннее освещение
    14 Р стоп-сигналы
    15 Ф габаритный фонарь (задний правый)
    16 3 фонарь заднего хода
    17 Ж габаритный фонарь (левый задний)
    18 РГ очиститель заднего стекла
    19 Элементы обогрева заднего стекла
    Х11 (Ш11) 1 Ф насос
    2 РФ Клапан омывателя заднего стекла
    3
    4 Ф насос
    5 Боеголовка Лампа моторного отсека
    6
    7
    8 КЧ Лампа моторного отсека
    9 Б
    10 электродвигатель стеклоочистителя
    11
    12 СО аварийный датчик давления масла
    13
    14 Р Клапан омывателя ветрового стекла
    15 СО электродвигатель стеклоочистителя
    16 ИЗ электродвигатель стеклоочистителя
    17 ЖБ электродвигатель стеклоочистителя
    18
    19

    Распиновка монтажного блока 2109

    Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. В первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для соединения с контактными площадками жгутов проводов, установки реле и предохранителей.

    На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение вентилятора охлаждения радиатора.

    Предохранитель № Защищенные цепи
    1 (8 А) F9 (7,5 А) Правая противотуманная фара
    2 (8 А) F8 (7,5 А) Левая противотуманная фара
    3 (8 А) F1 (10 А) Очистители фар (на момент включения). Реле включения очистителей
    фары (контакты). Клапан омывателя фар
    4 (16 А) F7 (30 А) Очистители фар (в эксплуатации). Реле очистителя фар
    (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Мотор стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контроль «Лампа обогрева заднего стекла.
    Лампа вещевого ящика
    5 (8 А) F16 (15 А) Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Контрольная лампа для указателей поворота. Задние фонари (фонари заднего хода).
    Мотор-редуктор и реле стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник настольный «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
    6 (8 А) ФЗ (10 А) Фонари задние (стоп-сигналы). Плафон внутреннего освещения
    6 (8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения стеклоподъемников
    7 (8 А) F10 (7,5 А) Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
    8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле для включения
    9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный огонь)
    10 (8 А) F11 (7,5 А) Фара правая (габаритный свет). Фонарь задний правый (габаритный огонь)
    11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель сигнализации (в режиме сигнализации). Сигнальная лампа
    12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы.
    Прикуриватель »
    13 (8 А) F15 (7,5 А) Правая фара (дальний свет)
    14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар
    15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
    16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

    Распиновка монтажного блока 2110

    Цепи, защищенные предохранителем

    Номер предохранителя Защищенные цепи
    Ф1 (5А) Лампы освещения номерного знака Лампы приборов Лампа подсветки габаритного света Лампа багажного отделения Лампы габаритного освещения по левому борту
    F2 (7,5 А) Левая фара (ближний свет)
    Ф3 (10А) Левая фара (дальний свет)
    Ф4 (10А) Правая противотуманная фара
    Ф5 (30А) Электродвигатели стеклоподъемников дверей
    F6 (15А) Переносная лампа
    F7 (20А) Двигатель вентилятора охлаждения двигателя, звуковой сигнал
    F8 (20А) Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты)
    Ф9 (20А) Клапан рециркуляции Стеклоочистители и омыватели ветрового, заднего стекла и фар Реле (катушка) обогрева заднего стекла
    Ф10 (20А) Запасной
    Ф11 (5А) Лампы габаритных огней правого борта
    F12 (7,5 А) Фара правая (ближний свет)
    Ф13 (10А) Правая фара (дальний свет). Контрольная лампа дальнего света
    Ф14 (10А) Левая противотуманная фара
    Ф15 (20А) Подогрев сидений. Замок багажника
    Ф16 (10А) Реле/прерыватель указателей поворота и сигнализации (в режиме сигнализации). Индикатор аварийной сигнализации
    F17 (7,5 А) Лампа освещения салона Лампа индивидуального освещения Лампа подсветки выключателя зажигания Лампы стоп-сигналов Часы (или бортовой компьютер)
    Ф18 (25А) Подсветка перчаточного ящика Контроллер отопителя Прикуриватель
    Ф19 (10А) Блокировка дверных замков. Реле контроля исправности стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга Комбинация приборов Часы (или маршрутный компьютер)
    F20 (7,5 А) Лампы задних противотуманных фар


    Комбинация приборов ВАЗ схема
    2110, 2110, 2111, 2112

    Диаграмма монтажного блока 2113, 2114, 2115

    Блок монтажного блока VAZ-2113, 2114, 2115 Опция № 1.

    -Diag ВАЗ-2113, 2114, 2115 Вариант №2.

    Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

    Монтажный блок нового образца ВАЗ-21143, 2115. Расположение предохранителей и реле.

    К1 – реле включения очистителей фар;
    К2 – реле-прерыватель указателей поворотов и сигнализации;
    К3 – реле стеклоочистителя;
    К4 — реле контроля исправности ламп;
    К5 – реле стеклоподъемников;
    К6 – реле включения звуковых сигналов;
    К7 — реле включения электрообогрева заднего стекла;
    К8 — реле включения дальнего света фар;
    К9 — реле включения ближнего света фар;
    Ф1 – Ф20 – плавкие предохранители;
    Х11 — выводы колодки жгута проводов

    Таблица цепей защищаемых предохранителями на ВАЗ 2114

    Номер предохранителя Сила тока, А Цепи, защищенные предохранителем
    F1 20 Реле задних противотуманных фар Лампы задних противотуманных фар Индикатор заднего противотуманного фонаря
    F2 10 Указатели поворота, указатель поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Лампа контрольная аварийная
    F3 7,5 Передний плафон. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Лампа контроля системы управления двигателем. Лампы сигнала торможения. Бортовой компьютер (если установлен)
    F4 20 Держатель для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Обогрев заднего стекла
    F5 20 Звуковой сигнал. Реле звукового сигнала. Мотор вентилятора охлаждения. Предохранитель вентилятора.
    F6 30 Электрические стеклоподъемники. Реле стеклоподъемника (контакты)
    F7 30 Электродвигатель отопителя. Предохранитель печки ВАЗ 2114, ВАЗ 2115. Моторчик омывателя лобового стекла. Электродвигатели очистителей фар (в работе) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле обогрева заднего стекла (катушка)
    F8 7,5 Предохранитель противотуманных фар ВАЗ 2114, 2115 — Правая противотуманная фара
    Ф9 7,5 Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара
    Ф10 7,5 Лампы габаритного света по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов. Предохранитель выключателей подсветки, приборов, прикуривателя, пепельницы, рычагов управления отопителем
    F11 7,5 Лампы бортовых огней по правому борту
    Ф12 7,5 Правая фара (ближняя свиноматка)
    F13 7,5 Левая фара (ближний свет)
    F14 7,5 Левая фара (дальний свет). Контрольная лампа дальнего света фар
    F15 7,5 Фара правая (дальний свет)
    F16 15 Прерыватель реле указателей поворота, указателей поворота и аварийной сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация устройств. Контрольная лампа недостаточного давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Индикатор разрядки аккумулятора. Бортовой компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Регулятор обогрева сидений.

    На все карбюраторные автомобили семейства «Самара 1» и на части карбюраторных автомобилей семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старые и новые. Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку оснащены исполнительными реле слаботочных цепей. С помощью монтажного блока также осуществляется управление реле сильноточных и дополнительных цепей — стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаковое, разница в малом, разные разъемы и разное расположение элементов и разная конструкция корпуса.

    Отличия монтажных блоков предохранителей ВАЗ

    Артикул монтажного блока старого образца 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 – худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.

    Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая или омывающая жидкость. В новом монтажном блоке также отсутствует омыватель заднего стекла. Это вызвано изменением схемы электрооборудования автомобиля и установкой этих реле в другом месте.

    Еще одно отличие — в новой модели монтажного блока используется предохранитель другого типа, более устойчивый к влаге. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, в ней указан номер модели. Если по каким-то причинам прочитать текст на обложке не представляется возможным, снимите его и сравните блоки с фотографиями из этой статьи.

    Неисправности и блок-схемы

    Несмотря на некоторые различия, неисправности всех моделей аналогичных агрегатов одинаковы:

    • окисление контактов;
    • короткое замыкание из-за загрязнения.

    При попадании воды внутрь корпуса монтажного блока вода смешивается с пылью и образует грязь, которая со временем растекается по нижней или верхней части монтажной пластины. Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому точную причину можно определить только после демонтажа и вскрытия блока.

    Снять и проверить монтажный блок необходимо при обнаружении следующих неисправностей:

    • или произвольное включение/выключение/переключение режима;
    • проблемы с магнитолой;
    • прерывистое зажигание;
    • нечеткая работа стеклоочистителей или омывателей;
    • нечеткая работа звукового сигнала;
    • неправильная или невнятная работа указателей поворота.

    Видео — Возникновение короткого замыкания

    Как снять и установить монтажный блок предохранителей ВАЗ

    Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

    • Снимите отрицательную клемму аккумулятора.
    • Открутить две гайки по бокам блока (он находится со стороны водителя в моторном отсеке вверху).
    • Поднимите устройство как можно выше и вытащите все разъемы снизу.
    • Установите в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.

    Как разобрать и собрать

    Перед разборкой монтажного блока распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите где какие реле установлены, т.к. описание деталей что присутствует на внутренней стороне крышки не всегда помогает.

    • Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждого блока.
    • Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателей поворотов.
    • После этого откручиваем саморезы, которые соединяют обе половинки корпуса.

    На большинстве блоков старых моделей сверху устанавливаются саморезы. О большинстве новых ниже. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. Используйте тонкую плоскую отвертку, чтобы разделить обе половины корпуса. Если отсоединение не удалось, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Вскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Соберите в обратном порядке. Сначала поместите печатную плату на застежки одной половины корпуса, затем наденьте другую половину и слегка сожмите их, чтобы они соединились. Если не получается соединить половинки корпуса, разберите их и убедитесь, что печатная плата на месте, затем соберите обратно. Затем закрепите половинки корпуса саморезами.

    Ремонт

    Внимательно осмотрите дорожки печатной платы. Если где-то между дорожками вы обнаружите грязь, смочите ее жидкостью для снятия лака и кисточкой. Следите за тем, чтобы лак не растворялся кистью. Удалив всю грязь, тщательно протрите гусеницы спиртом и высушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы. Осмотрите все разъемы.

    Заменить в случае загрязнения или окисления. Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику. Не распыляйте на разъемы спреи для очистки контактов, велика вероятность того, что некоторые контакты не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатную плату нельзя отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит к вашему блоку, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

    Как диагностировать состояние отсутствия запуска на автомобиле с карбюратором

    Если вы владеете или ремонтируете автомобиль с карбюратором, в том числе большинство автомобилей с бензиновым двигателем до 1990 года, то диагностировать проблему не запуска не так сложно, как современная система впрыска топлива с компьютерным управлением. Разница в том, что у двигателей с карбюраторами не так много датчиков, которые могут дать сбой, и это в вашу пользу.

    Первое, что нужно сделать, столкнувшись с невозможностью запуска двигателя, — это определить, поступает ли в двигатель топливо. Это относится как к инжекторным, так и к карбюраторным двигателям.



    Проверка карбюратора на наличие топлива

    Первое, что вам нужно сделать, это снять воздушный фильтр, чтобы вы могли заглянуть в карбюратор. Карбюраторы хранят несколько унций топлива в топливном баке, и когда вы нажимаете ногой на педаль, это подает небольшое количество бензина в карбюратор, чтобы обеспечить быстрый запуск. Загляните в камеру карбюратора и потяните на себя привод/рычаг дроссельной заслонки или попросите кого-нибудь подкачать для вас педаль газа. При этом не поворачивайте ключ зажигания. Вы должны увидеть, услышать или почувствовать запах бензина, который впрыскивается в камеру. Когда вы заглянете внутрь, вы должны увидеть влагу. Если вы не видите, что в карбюратор попадает влага или бензин, возможно, у вас проблема с давлением топлива.

    Проверка давления топлива в карбюраторе

    Если у вас есть электрический топливный насос, который имеется в некоторых карбюраторных системах, поверните ключ зажигания в положение «включено» и прислушайтесь, пока топливный насос не заполнит систему. Если у вас есть механический топливный насос, который работает от двигателя, вам нужно будет провернуть двигатель, чтобы он начал качать, поэтому убедитесь, что ваш стартер работает, прокручивая двигатель. Теперь, чтобы увидеть, есть ли у вас давление топлива в карбюраторе, вам нужно будет снять линию подачи топлива на карбюратор. Вы должны работать на открытом воздухе, когда делаете это, так как топливо может разбрызгиваться из топливопровода под значительным давлением. Делать это также следует только на холодном двигателе и имея рядом огнетушитель. Теперь снимите шланг с карбюратора и для электрического бензонасоса поверните ключ во включенное положение на 1-2 секунды, а для механического бензонасоса проверните двигатель на пару секунд. На тряпке должен быть бензин. Если в карбюратор подается бензин, возможно, у вас застрял игольчатый клапан в карбюраторе, который не позволяет топливу поступать в карбюратор. Если у вас нет давления топлива в карбюраторе, возможно, у вас засорен топливный фильтр, засорена топливная магистраль или, возможно, неисправен топливный насос.



    Проверка, запустится ли двигатель с жидкостью для запуска двигателя

    Честно говоря, это может быть первое, что вы делаете, чтобы проверить, может ли ваш двигатель вообще работать, но это шаг, на котором вы собираетесь использовать жидкость для запуска двигателя для замены топлива, на котором работает ваш двигатель. Starting Fluid представляет собой комбинацию нефтепродуктов, включая эфир, который очень легко воспламеняется от небольшой искры. Для запуска двигателя требуется очень небольшое количество, и при правильном использовании это хороший диагностический инструмент. Не пытайтесь сделать это с помощью очистителя карбюратора или очистителя тормозов, используйте только пусковую жидкость.

    С выключенным воздушным фильтром карбюратора впрыскивайте пусковую жидкость в течение 1 секунды в камеру карбюратора с полностью открытым приводом дроссельной заслонки, чтобы позволить пусковой жидкости попасть в карбюратор. Теперь немедленно проверните двигатель и посмотрите, заводится ли он. Если звучит так, будто он вот-вот запустится, но не заводится, остановите вращение и снова распылите на 1-2 секунды и повторите попытку. Если двигатель запускается на несколько секунд, вы знаете, что ваша система зажигания работает, и автомобиль не получает топливо. Не запускайте двигатель очень долго с пусковой жидкостью, двигатель должен либо запуститься и дать ему поработать самостоятельно, либо нет. Химические вещества в пусковой жидкости не очень хороши для вашего двигателя, и только небольшое их количество следует использовать при испытаниях или в тяжелых условиях запуска.

    Если ваш двигатель оснащен механическим топливным насосом, то возможно, что использование пусковой жидкости позволит двигателю работать достаточно долго и подкачивать топливо для заполнения топливного бака карбюратора. Это состояние может произойти, если машина простояла несколько месяцев, а карбюратор полностью высох.

    Если ваш двигатель продолжает работать, значит, проблема решена, но могут возникнуть проблемы, если игольчатый клапан в карбюраторе продолжает заедать в закрытом состоянии. Вы можете обнаружить, что машина заводится и работает, но затем, когда она простоит ночь, она не заведется снова. В этом случае вам нужно будет восстановить карбюратор.

    Проверка вашей системы зажигания

    Системы зажигания на большинстве двигателей с карбюраторной системой довольно просты, и вам не следует беспокоиться о их диагностике.

    Первое, что нужно проверить, это хорошая ли мощность у вашей батареи. Если вы долго заводите двигатель, пытаясь запустить его, вероятно, у вас разрядился аккумулятор. То же самое может произойти, когда вы оставляете свет включенным или даже если у вас есть часы или аксессуар, которые разряжают аккумулятор в течение ночи. Большинство людей могут заметить разницу в том, как их двигатель работает медленнее из-за низкого заряда батареи. Выключите аксессуары и свет, чтобы уменьшить утечку, и закройте дверь, чтобы купол не горел. Иногда этого может хватить для запуска двигателя. Если нет, то вам нужно будет зарядить аккумулятор или подключить к нему пусковой механизм, чтобы обеспечить большую мощность.

    Проверить систему зажигания легко с помощью индикатора времени. Если у вас есть индикатор времени, подключите его к проводу свечи зажигания, и он должен мигать, когда вы запускаете двигатель. Мигание — это напряжение, подаваемое на свечи зажигания, запускающее индикатор синхронизации.

    Если у вас нет индикатора времени, вы можете снять одну свечу зажигания и вставить ее в конец провода свечи зажигания, затем положить резьбовой конец свечи зажигания на голый металл, не окрашенный металл, и попросить кого-нибудь провернуть ваш стартер. . Вы должны увидеть небольшую искру на кончике свечи зажигания. При ярком свете это может быть трудно увидеть, поэтому не светите на него фонариком во время этого теста.

    Если у вас есть искра на свечах, проблема может быть в свечах или, более вероятно, проблема в топливе.

    Если у вас нет искры на свече, это может быть провод свечи зажигания, или это могут быть грязные контакты в вашем распределителе, или это может быть питание, не доходящее до катушки вашего распределителя.

    Возьмите контрольную лампу на 12 В и проверьте, подается ли питание на катушку. Если вы получаете питание на катушку, вы можете открыть крышку распределителя и посмотреть, есть ли на контактах коррозия. Коррозия — это нормальная первая проблема, которую нужно проверить, но в распределителе также может быть проблема с конденсатором. В настоящее время мы не собираемся проходить этапы диагностики конденсатора или неисправной катушки, но они могут быть проблемой. Если вы видите, что ваши точки / контакты имеют коррозию, аккуратно очистите их кусочком наждачной бумаги, сложив наждачную бумагу пополам, чтобы с обеих сторон был песок, а затем закройте точки на них и протяните наждачную бумагу через точки, чтобы удалить коррозию. . Это не требует больших усилий и не сгибает точки при этом. Хорошо подойдет черная наждачная бумага с зернистостью около 180. Выдуйте пыль, замените крышку распределителя и попробуйте снова запустить двигатель.

    Если ваш двигатель запускается, вы знаете, в чем проблема. Я бы посоветовал вам выполнить полную настройку системы зажигания двигателя, заменив точки, крышку, конденсатор и провода свечей зажигания, если это необходимо, а затем свечи зажигания, если они выглядят изношенными. С другой стороны, вы можете просто запустить автомобиль на некоторое время и подготовиться к выполнению этой работы в ближайшем будущем. Корродированные точки на автомобиле, который был в эксплуатации, обычно означают, что он нуждается в обслуживании и замене этих деталей.

    Последнее примечание

    Есть и другие проблемы с вашим автомобилем, которые не позволят ему завестись, например, плохой аккумулятор, поврежденная проводка, плохое топливо, грязные воздушные и топливные фильтры и поврежденные детали.

    Это руководство предназначено для базовой диагностики и ремонта системы, не требующей более глубокого ремонта, и призвано помочь вам диагностировать разницу между топливом и зажиганием.

    Жидкость для запуска — это действительно быстрый способ определить, поступает ли топливо или искра. Если ваш двигатель запускается или пытается запуститься, когда вы впрыскиваете пусковую жидкость в карбюратор или даже в систему впрыска топлива, вы знаете, что система зажигания работает. Если ваш двигатель не запускается, когда вы используете пусковую жидкость, у вас, скорее всего, проблема с зажиганием, и это может быть от кончика свечи зажигания до проблемы с замком зажигания на приборной панели или рулевой колонке.

    Моя рекомендация для каждого человека: когда вы покупаете новый автомобиль, которому всего неделя или 30 лет, первое, что вы должны сделать, это получить хорошее руководство по ремонту, в котором объясняются все системы вашего автомобиля. А потом прочитайте руководство по ремонту, а не бросайте его на полку. Выделите выходные или несколько вечеров, чтобы просмотреть все руководство, прочитать и просмотреть его. Будут важные вещи, такие как замена масла и фильтров, которые вам всегда нужно будет делать, и будут вещи, которые вам, возможно, никогда не понадобятся, но если вы читали об этом до того, как это произойдет, то вы знаете, где получить точную информацию. ответьте, когда вам это нужно. Даже если вы никогда не занимаетесь ремонтом своего автомобиля, вы будете знать, чем занимается механик, и будете знать, справедливо ли они обращаются с вами, когда ставят диагноз и выставляют счет.





    Стартер крутит машину, карбюратор ВАЗ 2109 не заводится. Почему машина не заводится? Альтернативные способы завести машину

    Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — не важно. У всех одинаковые симптомы. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (в том числе карбюратор и инжектор) и как устранить эту проблему.

    Аккумулятор

    Первое, на что следует обратить внимание, это аккумулятор. Особенно, если машина находилась в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Особенно часто с этим сталкиваются автомобилисты зимой. За одну ночь батарея может потерять до 30 процентов от общего заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого на время (1-2 минуты) включите фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор прогревается и соответственно увеличивается ток.

    Что делать, если не запускается форсунка Это возможно даже при заряженном аккумуляторе. И причиной этому являются клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (инжектор 8 клапанов) не заводится. Причины именно в белом налете, который необходимо зачистить наждачной бумагой. Далее клеммы надеваются на место и машина должна успешно завестись.

    Зажигание

    А что делать если даже с заряженным аккумулятором ВАЗ 2109не запускается? Проблему следует искать в системе зажигания. Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «схватывает», однако не заводится. И автомобилист, надеясь, что машина «вот-вот заведется», крутит стартер секунд 20-30. И так до тех пор, пока батарея снова не сядет. Это абсолютно невозможно сделать. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от к свечам. Их всего четыре – по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно это видно ночью. Время от времени по периметру провода проскакивают мелкие искры, часто сине-белые. Если это так, элемент необходимо заменить. Ресурс высоковольтных проводов на ВАЗ 2109автомобилей составляет 40-50 тысяч километров.

    залит трамблер

    Такая ситуация бывает после вождения автомобиля в дождливую погоду или после мойки двигателя.

    Даже небольшая капля воды, попавшая в распределитель зажигания, может помешать нормальному искрообразованию — бегунок не способен генерировать искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

    Катушка

    Если она одна, ее можно продиагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен отдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, то машина будет работать, но один из цилиндров троит.

    Свечи

    Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы), свечным ключом вынимайте элементы.

    Если на них есть следы налета, они залиты бензином или просто грязные, проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109 (карбюратор) не заводится — стартер крутит, искра есть.

    Следует проверить межэлектродные зазоры — они не должны превышать 0,8 мм. Также высушите элементы и очистите сухой тряпкой от загрязнений.

    Что делать, если нет ключа?

    Если нет, можно высушить детали другим способом. Для этого автомобиль ставится на нейтраль, включается зажигание. Затем нажимаем педаль газа в пол и крутим стартер секунд 5. Таким образом, в камеру сгорания попадет большое количество воздуха – свеча успешно просохнет. Важно помнить, что при этой операции уменьшается количество масла на стенках цилиндров. Поэтому злоупотреблять этим методом не стоит, чтобы мотор не работал «всухую».

    Грязный фильтр

    Его засорение приводит к тому, что ВАЗ 2109 не заводится. И неважно, карбюраторный это мотор или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на инжекторе следует снять крышку корпуса (разница только в том, что на первом она железная, а на втором пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если на них есть частицы пыли и грязи, воздух через них не имеет возможности пройти в камеру сгорания. Отсюда получается, что ВАЗ 2109карбюратор не заводится: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, уже нельзя использовать.

    Да, вреда мотору это не принесет, однако будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью – отсюда и недостаток «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы сразу же избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот срок следует разделить на два. Пыль и грязь – главные враги фильтра.

    Автоматические выключатели

    Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и другие отложения.

    Если крышка не герметична, после дождя на элементы может попасть влага, из-за чего они «коротит». Самый основной в нашем случае это предохранитель бензонасоса. Если он сгорел, топливо не может пройти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

    Клапанные зазоры

    На карбюраторных «восьмерках» и «девятках» с двигателем 1,3 гидрокомпенсатор отсутствует. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается – его трудно запустить. Их установка осуществляется с помощью регулировочных и контргаек.

    Сливочное масло

    Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия — мотор не в состоянии перерабатывать смесь. Зимой стекает густое масло и при попытке запуска на него в верхней части цилиндра льется бензин, растворяя его и смывая со стенок.

    Фазы ГРМ

    Что делать если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно у него слетели метки и система не в состоянии отработать фазу.

    Также возможно сломать. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1,3 литра. На таких моторах в случае обрыва просто. Поэтому необходимо следить за его состоянием и при наличии малейших трещин заменять. Может слететь из-за плохого натяжения ролика. Проверить натяжение очень просто – если элемент касается пластикового защитного кожуха, его следует подтянуть.

    Стартер

    Если не крутит даже при заряженном аккумуляторе, скорее всего пришел в негодность. Для его замены нужно:

    1. Снять клемму с колодки на реле стартера.
    2. Открутить и снять клемму электропривода тягового реле.
    3. Ослабьте болты защиты двигателя.
    • Затяните все крепежные гайки поочередно с одинаковым усилием. Так вы снизите риск перекоса стартера.
    • Наденьте клемму на контактный болт и установите все снятые ранее колодки.
    • Установить оригинальную защиту двигателя.

    И, конечно же, главный момент при замене этого элемента — предварительно отсоединить клемму аккумулятора.

    Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

    На автомобиль ВАЗ-2109 изначально устанавливались карбюраторные двигатели, а затем инжекторные. Вне зависимости от того, какой двигатель на девятке, он не заведется, если неисправна система пуска, так как стартер либо не может провернуть коленчатый вал, либо вращает его с недостаточной частотой. Причинами такого положения дел могут быть недостаточно заряженная аккумуляторная батарея , окисление клемм , как на клеммах аккумулятора, так и на тяговом реле, у которых также могут гореть внутренние контакты. Выход из строя механизма свободного хода стартера также приведет к тому, что двигатель не запустится, поскольку коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.

    Еще одной неисправностью, которая не даст запуститься двигателям карбюраторных и инжекторных девяток, будет неисправность ремня ГРМ . Он может просто сломаться или, что более вероятно, срезать зубья, а при слабом натяжении ремня может перескочить на пару зубьев на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель не заведется в этот случай.

    Если с ремнем ГРМ и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109 далее проверяем система питания и система зажигания . Проверку этих систем обычно начинают с наличия искры на свечах зажигания. Если его нет на свечах, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, то придется проверить, не оборван ли бегунок трамблера на массу, не подгорели ли контакты крышки трамблера, не повис ли угольный стержень, передающий напряжение на ползунок. Если на центральном проводе нет искры, то виновником будет либо сама катушка зажигания, либо коммутатор.

    При наличии искры на свечах зажигания необходимо проверить работу топливного насоса и карбюратора . Проверяем работу топливного насоса, отсоединив бензопровод от карбюратора и подав топливо в ручном режиме. Если давления нет или оно слабое, то порвалась диафрагма бензонасоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает и то прекращается подача топлива в поплавковые камеры карбюратора.

    Для инжекторных двигателей ВАЗ-2109 как зажиганием, так и подачей топлива в цилиндры двигателя управляет электронный блок, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды форсункам и катушкам зажигания. При выходе из строя датчика положения коленчатого вала двигатель не заведется, но чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не заведется даже при выходе из строя электробензонасоса либо из-за отсутствия напряжения на его клеммах, либо из-за короткого замыкания в его обмотках.

    Что делать, если ваш любимый ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 отказался заводиться? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, для того, чтобы двигатель завелся и работал, необходимы три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры всасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
    Рассмотрим диагностику определения неисправности по цепи. Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.

    1) Если стартер не крутит коленвал ваз 2108, ваз 2109, ваз 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок из втягивающего реле, все разъемы надо поставить на стартер.

    2) Если стартер вращает коленчатый вал. Нужно определить, что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимаем с любой свечи высоковольтный провод, подводим его на сантиметр к массе и крутим стартером.

    3) Если нет искры на свече ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого с трамблера снимаем центральный провод, подводим его на расстояние 1 см к массе и крутим стартер. Если искра проскакивает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

    4) При отсутствии искры на распределителе зажигания необходимо провести диагностику системы зажигания.
    Возможны два варианта дальнейшего поиска неисправности:
    А) Использование бесконтактного диагностического прибора системы зажигания.
    B) Ручное обнаружение неисправностей.
    А) У вас прибор, их разновидности могут быть разные, но принцип работы один: питание и отработка датчика Холла и выключателя отображаются лампочками.

    Устройство подключено к разрыву цепи выключателя. Снимите разъем с выключателя и подключите к разъему устройства. Наденьте второй разъем устройства на выключатель. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.

    При вращении стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: контрольная лампа выключателя, импульсная лампа от датчика Холла.
    Если контрольная лампочка переключателя не мигает, замените переключатель.

    При отсутствии импульсов с датчика Холла разобрать распределитель зажигания, убедиться, что бегунок распределителя вращается при вращении стартера. Если стартер крутит, а бегунка трамблера нет, порвался ремень ГРМ. Если бегунок крутится, но нет сигнала от датчика Холла, замените датчик Холла.
    Б) Вариант устранения неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, значит порвался ремень ГРМ. Если бегунок крутится, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь, что проводка и разъем датчика Холла в хорошем состоянии. Если все в норме — меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по народному Бабину) выходит из строя крайне редко, но такие случаи тоже бывают.

    Катушка зажигания

    5) Если искра есть, но двигатель не заводится, снимите крышку воздушного фильтра.

    Фильтр чистый, не заполнен маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха, фильтр заполнен маслом .
    6) Не завелась — полностью снимаем фильтр с крышкой и откручиваем топливный шланг от бензонасоса к карбюратору со стороны карбюратора. Крутим стартер — бензин должен брызнуть. Не брызгает? Либо топливный насос вышел из строя, либо топливо не подается из бака, если оно там конечно есть.
    7) Если при прокручивании стартера брызги бензина, открутите обратный шланг топливопровода от карбюратора. Заткните обратку пальцем и подуйте через рот в кормушку. Попадает ли воздух в поплавковую камеру? Если да, то бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
    8) Поступает ли воздух в поплавковую камеру? Проверьте сетчатый фильтр карбюратора. Выкручиваем, чистим. Не помогло? — Игольчатый клапан может заклинить. Постучите сбоку по карбюратору гаечным ключом или подуйте во впускное отверстие сжатым воздухом.
    9) Если по-прежнему не удается надуть воздух в поплавковую камеру, снимите крышку карбюратора. Возьмите его в руки и попробуйте снова дунуть. Воздух не проходит — меняй игольчатый клапан.
    10) Если воздух проходит при снятой крышке, но не при зажатой на карбюраторе, то забиты топливные жиклеры. Необходима полная промывка карбюратора.
    11) Если после проделанных работ машина все равно не заводится, выкрутите свечи.
    Посмотрите, заправлены ли они бензином или нет? Если они заполнены, необходимо их просушить. Включаем газовую плиту и, держа пассатижами, сушим свечу над огнем. Если свечи все же сухие, можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Образовавшийся вакуум может пробить карбюратор и двигатель запустится.

    Описанные выше методики помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев. Однако в случае возникновения проблем, трудно поддающихся диагностике (проскальзывание ремня ГРМ более чем на несколько зубьев, плохая или отсутствующая компрессия в двигателе, не отрегулирован карбюратор), вам может помочь только СТО.

    > В статье «» мы подробно рассмотрели причины почему не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор . Однако инжектор ВАЗ 2109имеет свои особенности, поэтому данная статья призвана помочь владельцам ВАЗ 2108 2109 21099 инжектор, когда их железный конь перестал заводиться. Различия в устранении неполадок между карбюраторными и инжекторными двигателями весьма значительны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторный ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
    Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
    Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, начнем, если двигатель ВАЗ 2108 2109 21099 не заводится, то здесь работает старое правило: «Или нечего жечь, или нечего поджигать». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
    1) Проверьте, есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем ее к массе и крутим стартером. Если на свече проскакивает искра, то проблема в системе подачи топлива.
    Однако надо помнить, что если выкрученная свеча мокрая, и при этом есть искра, необходимо проверить метки.

    Метка на шестерне распредвала ВАЗ 2109

    Метка на маховике ВАЗ 2109

    Из-за того, что ремень ГРМ проскальзывает на один или несколько зубьев, будет нарушена фаза газораспределения и ваз 2108 2109Двигатель 21099 не заводится.
    Если на свече не проскакивает искра, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
    1а) Многие очень боятся того, что находится в форсунке. Да, это правда, неправильная работа датчиков может сильно подпортить жизнь владельцу ВАЗ 2108 2109 21099 инжектор. Расскажу вам одну важную деталь, от которой вам сразу станет легче: ВАЗ 2109двигатель не заводится из-за неисправности единственного датчика — ДПКВ. При неисправности любого другого датчика двигатель запустится, вот только его работа будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
    Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Очень часто разъем ДПКВ гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
    Если ДПКВ неисправен, замените его и попробуйте запустить. Не получилось — идем дальше.
    1b) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

    Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

    Соответственно не срабатывает ДПКВ при вращении коленвала и ЭБУ не дает команду на искру на свечи. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает. При этом проверьте целостность ремня ГРМ и меток.
    1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заведется двигатель или нет.
    1г) При неисправности ЭБУ двигатель естественно не запустится.
    1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: ЭБУ, модуль зажигания и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
    2) Если искра есть, но двигатель не заводится, проверьте систему питания двигателя.
    Проверить подачу топлива на форсунки:
    2a) Топливный насос качает?

    ВАЗ 2109 с инжектором имеет электрический топливный насос

    Топливный насос ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить одну из трубок подвода топлива, подставить под них емкость и включить зажигание — из трубки должен вылиться бензин.
    Давление в топливной рампе ВАЗ 2109 с форсункой можно измерить и с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный выход для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
    2b) При засорении топливного фильтра насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

    Топливный фильтр ВАЗ 2109

    Опять же, понять забит фильтр или нет можно по манометру, подключенному к выходу регулятора давления на топливной рампе автомобиля.
    2c) Забиты сопла.

    Грязные топливные форсунки

    При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ВАЗ 2108 2109Инжектор 21099 в морозы. Такой автомобиль обычно не развивает полную мощность во время движения.
    2d) Топливо не может распыляться форсунками, если они не получают сигналов на открытие от ECU. Нужно убедиться, что на патрубки поставлены фишки и все провода целы.
    3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срезание зубьев ремня ГРМ. В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
    Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, вперед.
    4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкрутили свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они повторно залиты, надо искать причину в другом месте.
    5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выбрасываете фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
    Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Снял датчик температуры, завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109лучше осознает это.
    6) Тоже редко, но бывает. Осыпание катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 инжектор устанавливается катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлопные газы будет трудно выводить и двигатель либо вообще не заведется, либо заглохнет. Для устранения этого пункта нужно просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

    Описанные выше проблемы являются наиболее распространенными причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится, но следует помнить, что есть частные случаи, в которых могут помочь только СТО.

    Запуск и работа двигателя ВАЗ-2109 контролируется электронной системой. Он обрабатывает показания множества датчиков, которые следят за различными параметрами. При выходе из строя любого датчика инжектор либо не запускается, либо работает некорректно.

    ВАЗ-2109не запускается — что делать?

    В общем случае диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самого инжектора ВАЗ-2109 мало чем отличается от аналогичных работ для других автомобилей. Но в связи с особенностями системы управления «девятки» опытные владельцы этого автомобиля рекомендуют следующие решения.

    Чаще всего инжекторная «девятка» не заводится зимой. В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не способен хорошо раскручивать вал двигателя.

    Помогает и такой «народный» способ, как подача воздуха на фильтр мотора через фен. При этом в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

    Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести автомобиль с выжатой до упора в пол педалью «газа» — свечи должны высохнуть, и машина заведется. Если это не помогает, то свечи выкручиваются и проверяются на наличие искры. Если нет, то неисправны либо свечи зажигания, либо система зажигания.

    Проверка форсунок и ремня ГРМ

    При наличии искры ярко-голубоватого цвета проверяют подачу топлива: выворачивают форсунки и проворачивают вал двигателя стартером. Топливо должно распыляться из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка льет или распыляет бензин, значит, она забита.

    Если проверенные узлы рабочие, то смотрят ремень ГРМ. Владельцы инжекторных «девяток» не раз сталкивались с ситуацией проскальзывания ремня на несколько зубьев. Зимой это может происходить при запуске холодного двигателя, когда распредвал туго прокручивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверяйте датчик коленвала и его провод (иногда отрывается). Затем проверьте остальные датчики.

    Диагностика отказа датчика

    Рассмотрите отклонения в работе двигателя и соответствующие им возможные причины. Неустойчивый холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностями датчика массового расхода воздуха (ДМРВ) – он будет выдавать контроллеру на малых оборотах завышенные на 15–25 % показания. Если имел место перерасход топлива или снизилась приемистость двигателя, ДМРВ дает заниженные показания.

    Толчки и провалы при переходе с холостого хода на рабочий, даже при незначительных нагрузках, означают, что вышел из строя датчик, считывающий положение дроссельной заслонки. Затрудненный запуск прогретого двигателя или небольшой перерасход топлива — вышел из строя (ОЖ).

    Двигатель плохо набирает обороты и не развивает требуемой мощности или большой перерасход топлива — вышел из строя датчик детонации или оборвался провод от него.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
