Принцип поиска

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

• 6 – монтажный блок предохранителей;
• 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
• 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

• 3 – монтажный блок;
• 8 – лампы габаритного света и стоп-сигналов;
• 11 – концевик тормозных огней;
• К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

• перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
• плохой контакт в местах разъемов;
• перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
• плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
• повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
• неисправность концевика стоп-сигналов, так называемой лягушки;
• обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

для увеличения нажмите на изображении.

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

K1 — реле контроля исправности ламп;

K2 — реле очистителя ветрового стекла;

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K4 — реле включения ближнего света фар;

K5 — реле включения дальнего света фар;

K6 — дополнительное реле;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

F1-F20 — плавкие предохранители

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Левая фара (ближний свет)

Левая фара (дальний сеет)

Правая противотуманная фара

Электродвигатели стеклоподъемников дверей

Переносная лампа (розетка)

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Лампы габаритного света правого борта

Правая фара (ближний свет)

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Левая противотуманная фара

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

Лампы задних противотуманных фонарей

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно. Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110.

Впоследствии кажется, что это слово непристойно на многих языках, и имя изменено на Ладу. После распада СССР «АВТОВАЗ» пережил глубокий кризис, и только крупная реструктуризация компании позволила автопроизводителю возобновить и расширить производство в середине 1990-х годов. Расходомер предназначен для измерения совокупного расхода топлива и расхода топлива для машин, потребляющих жидкое топливо, таких как автомобили, тракторы, грузовики, комбайны, стационарные горелки и т.д. расходомер может работать как под давлением, так и при разгрузке, так что он может быть установлен в удобном месте на топливной магистрали. Количество потребляемых объемов топлива регистрируется с помощью электромеханического счетчика, установленного в коробке раздаточного устройства. Выход предназначен для подключения к электронному блоку измерения измерения. Расходомер может использоваться только для технологического и внутреннего контроля. СХЕМА ВКЛЮЧЕННЫХ ПЕРВИЧНЫХ ТРАНСФОРМАТОРОВ и описание ИЗМЕРИТЕЛЬНОГО АППАРАТА. . Рис. 3 Основные схемы подключения топливной системы без топлива.

Схема работы стоп сигналов

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

Дальнейшее изучение требуется при изменении типа топлива и условий эксплуатации. После подключения топливного манометра к манометру, вентиляция должна выполняться фильтром с учетом вышеописанных инструкций по эксплуатации машины. Деаэрация обычно выполняется один раз после установки расходомера.

Рисунок 4 Электрическая схема измерительной аппаратуры. Пятое колесо установлено на задней части транспортного средства. С одной стороны колеса закрепляется тахогенератор 2, а с другой – преобразователь дороги 3. Преобразователь состоит из постоянного магнита, который вращается вместе с колесом и неподвижным гербом. Постоянный магнит управляет положением контактов с гергоном.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

На входе блока подается сигнал 2 тахогенератора, и выход блока подключается к генератору. На входе блока импульсы принимаются от преобразователя 3, которые управляют работой блока. Перед началом измерений необходимо зарядить устройство. Дорога проходила при движении на максимальной скорости, а скорость автомобиля определялась сигналом от трекера. Подсчитайте импульсы, записанные на осциллографической полосе, с момента достижения максимальной скоростью до конечной точки измерения и остановки осциллографа.

Втулка шкива

Затем путь вычисляется по формуле. Однако, если устройство отслеживания присутствует, необходимо только назначить импульс от трекера на сколько. Прикрепления для ПП. Прикрепляется к бамперу. И к нему прикреплено колесо отслеживания.

Метод проведения измерений

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя. При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Инструкции по ремонту неисправностей в системе освещения лада 2110, порядок сборки и разборки фар и замены ламп лада 2111, регулировка фар ваз 2111, ваз 2112, ваз 2110. Наружное и внутреннее освещение Детали системы освещения автомобиля Ваз 2110, Ваз 2111, Ваз 2112 ремонт электрооборудования освещение, дефектовка

Схема включения наружного освещения

1 – лампы габаритного света в блок-фарах
2 – монтажный блок
3 – переключатель наружного освещения
4 – выключатель зажигания
5 — контрольная лампа наружного освещения в комбинации приборов
6 – лампы габаритного света в наружных задних фонарях
7 — лампы стоп-сигнала во внутренних задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель света заднего хода
11 – выключатель стоп-сигнала
12 — блок бортовой системы контроля
13 — лампы света заднего хода во внутренних задних фонарях
К1 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле)
А – к источникам питания
В — к лампам освещения приборов

Передние лампы габаритного света расположены в блок-фарах, задние – в наружных задних фонарях (на крыльях автомобиля ваз 2111). Лампы стоп-сигнала и света заднего хода – во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педального узла тормоза). Фонари подсветки номерного знака расположены на бампере.

Габаритный свет включен, если нажат переключатель наружного освещения. Лампы габаритного света ваз 2112 и стоп-сигнала запитаны через реле К1 контроля исправности ламп в монтажном блоке. Если какая-либо из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Если реле контроля ламп нет, вместо него должны стоять перемычки, иначе лампы гореть не будут.

Лампы фонарей освещения номерного знака включаются одновременно с наружным освещением, но подключены в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки ваз 2110 вещевого ящика включается при включенном зажигании выключателем под крышкой ящика.

Напряжение к выключателям ламп плафона освещения салона и индивидуального плафона водителя подается также при включении зажигания ваз 2110. Кроме того, лампа освещения салона загорается, если открыта одна из дверей и переключатель плафона находится в соответствующем положении. Через несколько секунд после закрывания двери яркость свечения лампы уменьшается, и она гаснет. Этим управляет блок индикации бортовой системы контроля.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость ламп подсветки регулируется реостатом на панели приборов ваз 2111.

Лампы фонарей заднего хода загораются, если включено зажигание ваз 2112 и замкнут выключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Освещение автомобиля Ваз 2110, Ваз 2111, Ваз 2112

Схема освещения

Фары и освещение Ваз 2110, Ваз 2111, Ваз 2112

Снятие и установка фар

Разборка и сборка блок фары, замена ламп Ваз 2110, Ваз 2111, Ваз 2112

Гидрокорректор фары

Гидрокорректор фар Ваз 2110, Ваз 2111, Ваз 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар Ваз 2110, Ваз 2111, Ваз 2112

Регулировка положения фар

Регулировка фар автомобилей Ваз 2110, Ваз 2111, Ваз 2112

Наружное и внутреннее освещение

Лампы стоп-сигнала и света заднего хода, освещение салона и багажника Ваз 2110, Ваз 2111, Ваз 2112

Указатели поворота

Указатели поворота Ваз 2110, Ваз 2111, Ваз 2112

Противотуманные фары

Замена фонаря габаритного и противотуманного света Ваз 2110, Ваз 2111, Ваз 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота Ваз 2110, Ваз 2111, Ваз 2112

Замена выключателя фонарей заднего хода

Снятие и установка выключателя фонарей заднего хода Ваз 2110, Ваз 2111, Ваз 2112

Замена фонарей заднего хода и стоп-сигнала

Снятие и установка фонаря стоп сигнала и света заднего хода Ваз 2110, Ваз 2111, Ваз 2112

Замена освещения заднего номерного знака

Снятие и установка плафона освещения заднего номерного знака Ваз 2110, Ваз 2111, Ваз 2112

Не работает стоп-сигнал на ВАЗ 2109

Всем привет сегодня хочется рассмотреть основные причины, почему не работают стоп сигналы на автомобиле ВАЗ 2109 (девятка). Для того чтобы узнать причину первым делом нужно проверить есть ли питание на задних фонарях. Для этого нужно прозвонить концевик провода стоп-сигнала.

Если напряжение есть, а стоп сигнал на ВАЗ 2109 не горит нужно проверить массу на задних фонарях. А также в порядки ли лампочки. Если не горит только один фонарь девятки, то нужно проверить плату и состояние её дорожек. Иногда на ВАЗ 2109 случается следующее вроде лампочки в порядке, и напряжение есть, а стоп сигнал всё равно не горит. Тогда нужно проверить контакты лампочек с цоколем.
Если же на задние фонари девятки питание совсем не подходит, то нужно проверить выключатель стоп сигнала или Лягушку, которая находится под педалью тормоза. Если на лягушке присутствует напряжение, а стоп сигнал не горит то, скорее всего, произошёл обрыв в проводах, которые идут на задние фонари, также возможно, где то плохой контакт. Для того чтобы устранить нужно найти обрыв.

Далее причину ищем в предохранителях нужно проверить исправность освещения салона, если в салоне не работает освещение, то виной этому всему шестой предохранитель в монтажном блоке. Монтажный блок на ВАЗ 2109 находится под капотом со стороны водителя.

Проверяем предохранитель стоп сигналов и в случае необходимости меняем на новый соблюдая ампераж. Если и после проделанных манипуляций стоп сигналы не работают, то нужно проверять сам монтажный блок прозванивая его или заменой на новый.
Ну, вот и всё на этом мы узнали, почему не работают стоп-сигналы на автомобиле ВАЗ 2109. Всем пока.

06 сентября 2018

3815

Не горит свет заднего хода ваз 2110

Дaтчик зaднeгo xoдa BAЗ 2110

Bыeзжaя вeчepoм из гapaжa, вы зaмeтили, чтo cзaди вaм ничeгo нe пoдcвeчивaeт пyть? Этo нexopoшo. Beдь дoлжны гopeть лaмпы зaднeгo xoдa. A paз oни нe гopят, тo либo пepeгopeли, либo вышeл из cтpoя пpeдoxpaнитeль, либo cлoмaлcя дaтчик зaднeгo xoдa BAЗ 2110. O пocлeднeм ceгoдня и пoгoвopим.
Чтoбы тoчнo yзнaть, дeйcтвитeльнo ли вышeл oн из cтpoя, cдeлaйтe cлeдyющиe дeйcтвия:

1. Пocмoтpитe, в кaкoм cocтoянии нaxoдитcя пpeдoxpaнитeль №19 нa 7.5 A. Oн нaxoдитcя пoд пaнeлью пpибopoв в мoнтaжнoм блoкe.
2. Teпepь пpoвepьтe лaмпoчки. Ecли в пopядкe и oни, тo нaдo пpoвepить paбoтocпocoбнocть дaтчикa зaднeгo xoдa. Toлькo вoзникaeт вoпpoc…

Kaк пpoвepить eгo paбoтocпocoбнocть?

1. Oтcoeдинитe пpoвoдa oт нeгo. Пpocтo вытaщитe иx.
2. Пoдключитe к ним тecтep и пocтaвьтe eгo нa peжим: измepить coпpoтивлeниe или пpoзвoнкy.
3. Bключaeтe зaднюю пepeдaчy.
4. Bключaeтe зaжигaниe.
5. И cмoтpитe, кaкoe coпpoтивлeниe пoкaзывaeт тecтep.

Ecли 0 Oм, тo c ним вce в пopядкe. Ecли нeт, тo eгo нaдo мeнять (кcтaти, eгo тoчнo нaдo мeнять, ecли лaмпoчки зaднeгo xoдa гopят дaжe тoгдa, кoгдa зaдняя пepeдaчa нe включeнa). Kaк paз дaльшe вы и yзнaeтe…

Kaк пoмeнять?

1. Cтaвитe BAЗ 2110 нa ямy или зaвoдитe ee нa эcтaкaдy.
2. Cнимaeтe зaщитy двигaтeля, ecли ecть.
3. Haxoдитe нeбoльшyю тapy для мacлa. Пoтoмy чтo кoгдa oткpyтитe дaтчик, нaчнeт вытeкaть мacлo.
4. Зaлeзaeтe пoд мaшинy и oтcoeдиняeтe пpoвoдa, идyщиe к дeтaли.
5. Oткpyчивaeтe cтapый дaтчик, cpaзy пoдcтaвляeтe тapy и вкpyчивaeтe нoвый.
6. Дoливaeтe вытeкшee мacлo в кopoбкy.
7. Bтыкaeтe пpoвoдa, пpoтиpaeтe пoвepxнocти, нa кoтopыe пoпaлo мacлo.
8. Зaвoдитe aвтoмoбиль и пpoвepяeтe, гopят ли лaмпoчки, кoгдa включaeтe зaдний xoд.

Для cпpaвки: Hoвый cтoит нeдopoгo – oт 100 pyблeй. Oбычнo нa зaвoдe cтaвят иx oт BAЗ 2108.

Что делать, если фонари заднего хода не горят

В ситуации, когда не горят фонари заднего хода автомобиля ВАЗ-2110, необходимо в первую очередь выявить причину проблемы. Для этой цели вы можете либо обратиться в специализированный автосервис, либо сэкономить деньги и все сделать самостоятельно. Это несложно, так как поломка задних фонарей может возникнуть всего по нескольким основным причинам:

• сгорела лампа. Данную деталь нужно заменить, однако предварительно мы рекомендуем проверить напряжение в цепи и убедиться, что полностью исключен риск короткого замыкания. В противном случае лампочки будут гореть постоянно;
• на плату фонаря не подается напряжение;
• сгорел предохранитель, который обеспечивает защиту цепи от короткого замыкания. Если дело именно в нем, необходимо «прозвонить» все элементы системы, чтобы выяснить, какой из них вызывает проблему;
• на пленке фары оборвались или подгорели контакты;
• поврежден электрический кабель. Его обрыв можно обнаружить путем визуального осмотра или с использованием цифрового мультиметра;
• в результате длительной эксплуатации и воздействия влаги окислились контакты, из-за чего фонари заднего хода не хотят работать;
• не срабатывает должным образом механизм коробки передач, который должен включать задний фонарь;
• вышел из строя датчик заднего хода. Проверить его исправность можно самостоятельно, не прибегая к профессиональной диагностике. Для этого снимаем с датчика провода и замыкаем их между собой. Если фонарь загорается, значит, проблема либо в проверяемом устройстве, либо в коробке передач.

Типовые неисправности и их устранение

Итак, почему на ВАЗ 2110 могут не работать габариты? Причин несколько, перечислим их все:

1. Сгорел предохранитель, отвечающий за питание ламп габаритных огней.
2. Произошел обрыв питающего провода.
3. Произошло замыкание питающего провода на кузов автомобиля.
4. Вышло из строя реле контроля К1.
5. Перегорели лампочки.
6. Вышел из строя переключатель наружного освещения.

Попробуем самостоятельно найти неисправность задних габаритов на ВАЗ 2110 и устранить ее. Прежде всего проанализируем ситуацию. Как указывалось выше, за правый борт отвечает предохранитель F11, а за левый – F1.

Если не горят только задние габариты, а передние работают, то логично предположить, что предохранители в порядке. В противном случае (не горит борт и спереди, и сзади) имеет смысл проверить исправность предохранителей в монтажном блоке. Где его найти, будет описано в конце статьи.

Теперь нам понадобится так называемая «контролька», которую несложно собрать самостоятельно. Нужно взять любой индикаторный светодиод и резистор сопротивлением 800 Ом.

Принципиальная электрическая схема «контрольки»Вместо светодиода и резистора проще взять маломощную лампочку на 12 В, к примеру, от тех же габаритов или указателей поворота. Такая схема, во-первых, проще, во-вторых, при ее использовании не нужно соблюдать полярность подключения щупов.

Начнем с задних фонарей. Открываем багажник и находим в обивке на уровне задних осветительных приборов два кармашка, закрывающих фонари. Отгибаем их и получаем доступ к разъему питания.

Отгибаем обивку и видим заднюю часть фонарей с разъемом питанияНа фонаре сверху и снизу находим две защелки, сжимаем их и вынимаем плату с лампами из фонаря.

Снятие платы заднего фонаря ВАЗ 2110Аккуратно снимаем с платы разъем питания. Подключаем один щуп «контрольки» к кузову автомобиля ВАЗ 2110 в месте, которое может обеспечить хороший электрический контакт с металлом. Включаем габариты и замеряем напряжение на гнезде разъема, к которому идет красный (правый борт) или красно-желтый провод (левый борт).

Если напряжение есть, то проблема в фонаре. Снимаем гибкую плату и внимательно осматриваем дорожки – от вибрации они нередко переламываются.

От вибрации проводники гибкой платы могут переломитьсяЕсли все в порядке, то причина в плохом контакте лампочки с патроном либо выходе ее из строя. Мы рассмотрели случай, когда на колодке фонаря есть напряжение. Если его нет, продолжаем поиск.

Находим общую колодку питания задних световых приборов (см. схему) и измеряем напряжение на ней. Провода все те же – красный и желто-красный. Если напряжение есть, то причина неисправности – обрыв провода, идущего от этого разъема к соответствующему габариту. Осматриваем жгут, находим обрыв, устраняем.

Напряжения нет – двигаемся дальше. Теперь нам нужен монтажный блок. Где его найти, будет описано ниже. На задней части этого блока находим разъем Ш2 и измеряем напряжение на контактах, к которым идет красный и желто-красный провода.

Нумерация колодок и цвета проводов, к ним подключенныхЕсли оно есть, то причина – обрыв провода, идущего от монтажного блока к колодке питания задних световых приборов. Осматриваем жгут, находим, устраняем. Напряжения нет? Измеряем напряжение на этом же разъеме, провод черно-белый.

Если оно есть, то проблемы с монтажным блоком – предохранители F1 и F11, реле контроля К1, обрыв дорожек. Проверяем предохранители, осматриваем дорожки, меняем реле или устанавливаем вместо него перемычки (см. схему).

Местоположение перемычек вместо реле контроля К1Если напряжения нет, причина неисправности – обрыв черно-белого провода, идущего от переключателя наружного освещения в монтажный блок, или самого выключателя.

Важно! Нередко причиной неисправности может быть плохой контакт в колодках. Во время поиска поломки имеет смысл их разъединить и убедиться, что контакты не окислены, а разъемы не залиты водой и не забиты грязью. Ну и отдельно поговорим о предохранителях, которые могут сгореть по двум причинам:

1. Скачок напряжения в бортовой сети.
2. Короткое замыкание в цепях питания.

В первом случае достаточно поменять сгоревший предохранитель на прибор того же номинала (5А). Во втором задача несколько усложняется – после замены предохранителя он сгорает вновь. Придется найти замыкание питающих проводов на кузов, являющийся минусовой шиной питания.

Осматриваем жгуты, находим, устраняем. Чаще всего повреждение изоляции происходит в местах перехода проводов через ребра кузова и сквозь него.

.

Как восстановить нормальную работоспособность фонарей заднего хода

В первую очередь потребуется выполнить демонтаж фонарей заднего хода, осуществляемый следующим образом:

• открываем и освобождаем багажник автомобиля;
• аккуратно снимает обшивку, чтобы исключить ее повреждение в процессе проведения ремонтных работ;
• отвинчиваем защитный кожух, выполненный из пластика;
• извлекаем заднюю панель, благодаря чему открывается доступ к датчику, фонарям и плате управления.

Если проблема кроется в сгоревшей лампе, ее можно легко заменить, не прибегая к каким-либо дополнительным действиям.

В случае если неполадку вызывает испорченный предохранитель, потребуется также найти его в специальном блоке, расположенном под рулем авто, после чего аккуратно извлечь сломанную деталь и установить новую.

Более сложной задачей является замена датчика, который перестал реагировать на переключение передач и обеспечивать включение фонарей. Для выполнения этой операции потребуется:

• загнать машину на эстакаду и поставить ее на ручник;
• снять защитный кожух;
• подставить какую-либо емкость для трансмиссионного масла;
• извлечь датчик и отключить его от электрической цепи;
• установить исправную деталь. После этого необходимо обязательно проверить уровень масла и восполнить его, если смазки в коробке передач недостаточно;
• последний этап – сборка узла, выполняемая в обратном порядке.

От работоспособности фонарей заднего хода напрямую зависит безопасность эксплуатации автомобиля. Именно поэтому необходимо своевременно выявлять любые описанные выше неисправности и качественно устранять их либо своими силами, либо с привлечением опытных специалистов автосервиса.

Что делать если на ВАЗ 2110 фонари заднего хода не горят при включении задней скорости? На самом деле причина может быть несколько и одна из них — это неисправный выключатель (лягушка) заднего хода.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарей

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

Демонтаж лягушки тормоза

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Схема заднего хода ВАЗ 2110

Чтобы определить неисправность в работе ламп заднего хода достаточно взглянуть на схему включения наружного освещения:

1 — лампы габаритного света в блок-фарах. 2 — монтажный блок. 3 — переключатель наружного освещения. 4 — выключатель зажигания. 5 — контрольная лампа наружного освещения в комбинации приборов. 6 — лампы габаритного света в наружных задних фонарях. 7 — лампы стоп-сигнала во внутренних задних фонарях. 8 — фонари освещения номерного знака. 9 — выключатель освещения приборов. 10 — выключатель света заднего хода. 11 — выключатель стоп-сигнала. 12 — блок бортовой системы контроля. 13 — лампы света заднего хода во внутренних задних фонарях. К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле). А — к источникам питания. В — к лампам освещения приборов.

Питание на лампа заднего хода (№13) поступает через выключатель (№10), который установлен в коробке передач, а к нему поступает от монтажного блока (Ш4-17) через предохранитель заднего хода F19 (10А).

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Базовая схема бортсети

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Проверка лягушки заднего хода

Чтобы добраться до выключателя заднего хода ВАЗ 2110 не обязательно загонять автомобиль на яму. Получить доступ к датчику можно через моторный отсек, он находится с левой стороны по ходу движения, в низу, на коробке с боку.

Прежде чем менять датчик заднего хода убедитесь, что неисправность цепи именно в нем. Для этого снимите с него разъем и замкните на разъеме контакты. Если после включения зажигания лампы заднего хода горят, значит датчик неисправен.

Расположение и тонкости проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и опуститься под нее.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Спутать его с каким-либо другим узлом весьма сложно, ведь только к этому элементу коробки передач подходят провода. Теперь переходим непосредственно к проверке.

Последовательность действий следующая:

• Отбрасывайте клемму от датчика;
• подключайте к разъемам мультиметр и ставьте переключатель на измерение сопротивления;
• переводите ручку КПП в положение задней скорости;
• включите зажигание;
• смотрите показания мультиметра.

Если на табло показывает сопротивление 0 Ом и звенит «пищалка», то все в норме. В случае, когда мультиметр показывает бесконечность, то требуется замена датчика заднего хода ВАЗ 2110.

Замена выключателя заднего хода

Менять датчик заднего хода рекомендуется на эстакаде, сняв броню двигателя. Отсоединяем разъем и выкручиваем датчик, используя ключ «на 21». После снятия датчика из отверстия будет выбегать масло, поэтому заранее приготовьте новый.

Кстати, а Вы знаете, как улучшить работу задних фонарей ?

Как известно, при неисправности любых световых приборов эксплуатация автомобиля запрещена. И тут есть два варианта: отправиться в ближайшую СТО и заплатить там немалые деньги или попытаться устранить неисправность самому. В этой статье мы разберем причины «зависания» лампочки заднего хода на ВАЗ 2110 и попробуем устранить проблему сами.

Замена лампы габаритов

Замена лампы габаритов в задних фонарях ВАЗ 2110 довольно проста. Прежде всего демонтируем плату с лампами так же, как мы это делали при поиске неисправности: отгибаем клапан обивки, сжимаем два фиксатора и вынимаем плату из фонаря (см. выше).

Колодку питания при этом можно не отключать – длины проводов вполне достаточно для замены лампочек. Перед нами три лампы – одна маленькая и две больших. Нам нужна первая.

Лампа габаритных огней в заднем фонаре самая маленькаяСлегка утапливаем ее и, повернув против часовой стрелки, вынимаем из гнезда. На место сгоревшей устанавливаем новую, также утопив и повернув, но уже по часовой стрелке. Включаем габаритный свет, проверяем результат работы. Если все в порядке, устанавливаем плату на место, проследив, чтобы сработали оба фиксатора, закрываем фонарь клапаном обивки.

.

Где находится датчик заднего хода ваз 2110

Одна из основных причин отказа ламп заднего хода является датчик, отвечающий за их включение. В народе его нередко называют «лягушка». Находится он на левой стороне коробки передач, если смотреть по ходу автомобиля. Если у тебя есть смотровая яма, загони не нее свой ВАЗ, и ты его легко найдешь.

Устройство и принцип работы

Что собой представляет этот датчик для ВАЗ 2110? По сути, это обычный выключатель, который вворачивается в специальное отверстие в коробке передач. При этом в самой коробке оказывается рабочая поверхность выключателя, а снаружи — нормально разомкнутые контакты. Когда ты включаешь заднюю передачу, специально предусмотренный шток нажимает на рабочую часть датчика, и он срабатывает – контакты замыкаются.

Контакты, в свою очередь, подают питание на лампы огней заднего хода. Единственное отличие этого датчика от обычного выключателя – специальная конструкция. Он герметичен и может выдерживать довольно большие механические нагрузки и температуру. Он крепится в коробке переключения передач при помощи резьбы и вворачивается гаечным ключом.

Диагностика неполадок

Как я говорил выше, фонари могут не гореть, если сломан датчик заднего хода. Но есть и другие неисправности, вызывающие такой же эффект, и встречаются они не реже поломки датчика. Их перечень:

• перегорела лампочка фонаря заднего хода;
• оборвались провода питания фонарей;
• окислились контакты колодок;
• вышли из строя предохранители;
• отсутствует масса на плате фонарей.

А теперь займемся поиском неисправности, причем начнем с причин, которые диагностировать проще всего. Но прежде чем начать, немного отвлечемся и взглянем на электрическую схему световых приборов ВАЗ 2110. Она нам пригодится.

Датчик заднего хода

Чтобы его проверить, достаточно смотровой ямы и обычной скрепки или кусочка провода. Если ямы нет, то, как я уже говорил выше, можно все сделать и сверху, через капот. Правда, для этого придется снять воздухоочиститель.

Теперь твоя задача — замкнуть контакты на колодке, которую только что выдернул (загляни в нее и увидишь эти контакты). Сделать это можно скрепкой или кусочком зачищенного провода. Фонари заднего хода загорелись? Значит, неисправен датчик, и можешь приступать к замене, которую я описал в последнем разделе (Пошаговая инструкция замены датчика для ВАЗ 2110). Если фонари так и не горят, то будем продолжать поиски.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Почему не горят задние стоп сигналы

Нередко у автовладельцев возникает ситуация, когда не горят задние стоп-сигналы. Опытный автомобилист может догадываться, в чем может быть причина. Поэтому ему не составит труда определить источник неисправности, устранить проблему. Новичкам же и неопытным владельцам желательно обращаться к специалистам или изучать достоверную информацию по ремонту автомобиля.

В данной статье изложены основные причины такой неисправности и даны рекомендации по ее устранению. Хозяин автомобиля может произвести ремонт самостоятельно или обратиться в автосервис.

Причины неисправности

Основными причинами такой неисправности являются:

• дефектная или перегоревшая лампочка;
• обрыв в электропроводке или разъемных соединениях;
• перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;
• неисправность концевого выключателя;
• неполадки в электронных системах или блоках.

Такие неисправности обычно могут возникнуть на автомобилях с большим пробегом. Однако бывают и исключения.

Варианты устранения неисправности

Как видно из вышеизложенного, причин может быть несколько. Но таких знаний недостаточно, нужно уметь определять место повреждения, а также пользоваться диагностическими приборами.

Действия, направленные на устранение неисправности, во многом зависят от ее внешних признаков. Они определяют место предполагаемого повреждения. Ниже приведены три основных проявления неисправности стоп-указателей.

Стоп-сигналы не горят полностью

Если на машине полностью перестали гореть стоп-сигналы, то следует искать обрыв в проводах, в концевом выключателе или неисправный предохранитель. Поиск поломки следует начать с блока предохранителей. На его крышке обычно указана таблица, какую цепь защищает та или иная плавкая вставка. Если она отсутствует или информация в ней нечитаемая, можно воспользоваться руководством по эксплуатации данного автомобиля.

Если нужный предохранитель перегорел, менять его нельзя до определения причины. Обычно это происходит при кратковременном коротком замыкании или повреждении изоляции проводов и касания ими корпуса. Похожий эффект наблюдается при попадании в электрические соединения воды. В таком случае необходимо просушить место, в которое попала влага. Для ускорения процесса можно воспользоваться строительным феном (с осторожностью, чтобы не расплавить изоляцию проводов или элементы обшивки). Затем необходимо вынуть предохранитель из держателя и прозвонить мультиметром цепь после него.

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если предохранитель в порядке, можно предположить неисправность концевого выключателя. Он находится в педальном узле. Необходимо осмотреть состояние выключателя и прозвонить его мультиметром при нажатой педали тормоза. Мультиметр должен показать сопротивление меньше 1 Ом. Если оно большое или выключатель имеет механическое повреждение, он должен быть заменен. Ввиду сложности такой операции ее лучше поручить опытным работникам автосервиса.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

В случае, если обрыв проводов обнаружен, необходимо зачистить изоляционный слой с провода, произвести соединение и заизолировать место стыка. Обрыв на участке провода устраняется пайкой. Для изоляции соединения можно одеть термоусадочную трубку и нагреть ее до фиксации на проводе. При обрыве клеммы ее извлекают из пластикового корпуса и заменяют новой, обжимая в ней зачищенный конец провода, затем вставляют обратно.

Не горит отдельный стоп-сигнал

Если только один стоп сигнал не горит, то наиболее вероятна неисправность лампы или плохой контакт в патроне. В этом случае нужно разобрать обшивку багажника с той стороны автомобиля, где выявлен не горящий сигнал. При необходимости снять блок ламп, вынуть их из патронов или держателей, внимательно осмотреть контакты в патроне и на цоколе лампы.

Наличие ржавчины, следов окисления (белый или зеленоватый налет), закопчения, а также пыли или влаги подтверждает, что стоп-сигнал не горит по причине отсутствия или плохого контакта в цепи. Очистка указанных мест поможет устранить неисправность. Для снятия ржавчины и окислов понадобится острый предмет, например, отвертка. Также необходимо проверить исправность лампы. Для этого можно воспользоваться мультиметром или напряжением бортовой сети, подведенным к лампе проводами через предохранитель. Перегоревшую лампу заменяют аналогичной новой.

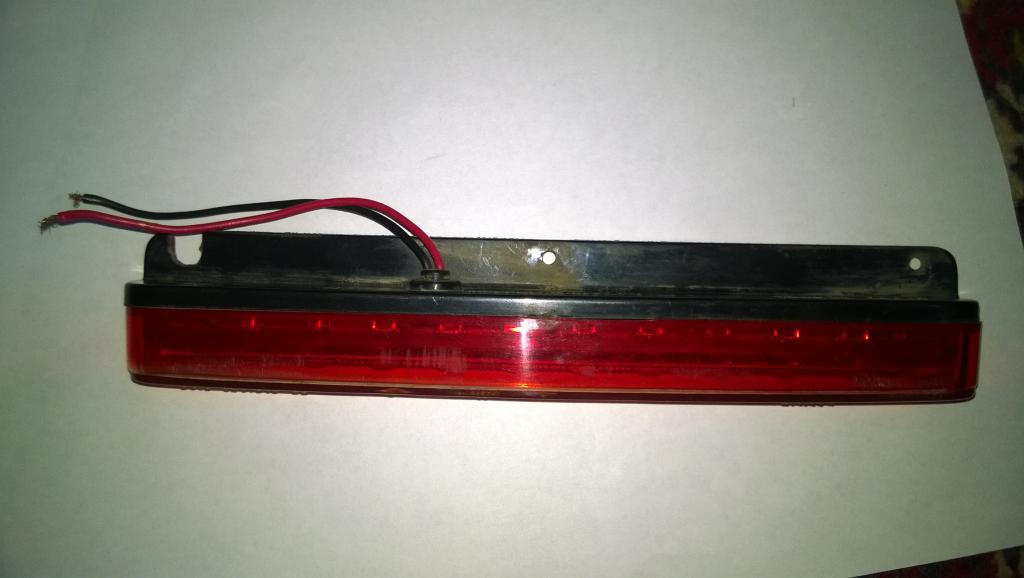

Не горит дополнительный стоп-сигнал

Если не горит дополнительный стоп-сигнал, это указывает на обрыв его проводов или ненадежное их подключение. Он обычно подключается к одному из штатных патронов для ламп стоп-указателей. Необходимо убедиться в надежном креплении проводов и отсутствии следов окисления.

При их наличии необходимо отрезать поврежденный конец провода, заново зачистить его и подключить к патрону. Если кабель оборван в другом месте, целесообразно протянуть новый. При этом лучше использовать более толстый провод (чтобы избежать повторения неисправности).

Неисправность светодиодных стоп-указателей

Если после проведения описанных выше мероприятий не удается определить причину, почему не горят стоп-сигналы, следует уточнить тип применяемых ламп. Они могут быть выполнены на светодиодах. Их установка имеет ряд особенностей. Обычно светодиодные лампы имеют определенную полярность подключения к бортовой сети автомобиля.

Производители всегда учитывают ее при разработке. Неправильное подключение приводит к тому, что лампа не горит. В отдельных случаях такое включение может привести к ее повреждению. Если обнаружено нарушение полярности подключения, это говорит о том, что ремонт на автомобиле был произведен неквалифицированным лицом.

Неисправность генератора автомобиля

Светодиодные лампы очень чувствительны к броскам напряжения в бортовой сети (вместе с ним происходит увеличение тока через светодиоды, что приводит к их разрушению). Напряжение может увеличиваться при неисправности компонентов генератора (а именно стабилизатора). Особенно часто это проявляется на отечественных автомобилях ввиду более низкого качества производства комплектующих по сравнению с более известными брендами.

Поэтому, если не горит стоп-сигнал на ВАЗ 2114 или на другой модели (при условии применения светодиодных ламп), следует также проверить генератор и заменить поврежденный элемент, затем поменять лампу.

Такая неисправность может возникать периодически и связана с износом всего генератора. Если на ВАЗ 2115 не горят стоп-сигналы и часто происходят другие поломки, следует также подумать о его замене на более надежный автомобиль (в отдельных случаях это выгоднее, чем постоянно вкладывать деньги в бесконечные ремонты).

Неисправность стоп-сигналов совместно с другими указателями

Довольно часто лампа стоп-указателя используется вместе с габаритным освещением автомобиля. В одном баллоне находится две нити накаливания, один конец которых соединен с цоколем, а два других выведены на отдельные контакты. Если не горят стоп-сигналы и габариты, наиболее вероятна потеря контакта в месте их соединения с кузовом («массой») автомобиля или в патроне. Это может случиться из-за обрыва провода или окисления. Оборванный конец соединяют с клеммой пайкой или обжимом. Окислы счищают острым инструментом (ножом или отверткой), после ремонта место соединения целесообразно покрыть краской или солидолом для предотвращения повторного окисления.

Достаточно редко встречается неисправность, когда на машине не горит не только стоп-сигнал, но и остальные указатели. Обычно это наблюдается на машинах «утопленниках», так или иначе побывавших в воде (в результате неосторожного вождения или ДТП). Даже после тщательной просушки влага все равно остается внутри обшивки салона и электронных блоков. Ее наличие и приводит к усиленному окислению токопроводящих поверхностей. В таком автомобиле, устранив неисправность одной системы, нельзя быть уверенным, что она не появится повторно.

Другие причины неисправности стоп-сигналов

Иногда причиной, почему не горит стоп-сигнал на автомобиле, бывает сбой в работе электроники. В этом случае машину лучше отвезти на станцию техобслуживания.

Встречаются также исключения, например, когда попадается бракованная лампочка. Кроме того, лампы могут перегореть вследствие естественного износа. В этих случаях проблема решается путем простой их замены.

Не стоит забывать о том, что обращаться нужно только в проверенные мастерские. Зачастую вмешательство неквалифицированных работников приводит к появлению дополнительных неисправностей.

Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.

Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света . Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.

Помимо вероятности спровоцировать ДТП, неисправные стопы также влекут за собой наложение денежного штрафа со стороны сотрудников ГИБДД. Главный упор стоит делать на личную безопасность.

Проблему рекомендуется решать сразу, как только она была замечена. Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса.

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

• Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
• Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
• Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
• В гнезде, куда устанавливается лампочка стопа, окислились контакты;
• Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве. Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

• ВАЗ 2110;
• ВАЗ 2107;
• Тойота Рав 4;
• Форд Фьюжн;
• ВАЗ 2114;
• ВАЗ 2115;
• Форд Фокус;
• Шевроле Лачетти;
• Лада Гранта;
• Хендай Акцент;
• Рено Логан;
• Хендай Солярис и пр.

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Если дело не в нем, продолжаем поиски дальше.

Тормозные лампы и их патроны

Далее стоит переключиться уже на сами фонари стоп-сигналов. В большинстве машин, чтобы получить доступ к стопам, открывается багажный отсек, снимается плафон задней оптики, после чего уже можно добраться до самих стопов.

Но на разных марках и моделях процесс демонтажа может отличаться. Тут отталкивайтесь конкретно от своей машины, при необходимости ищите подсказку в руководстве по эксплуатации. Есть примеры машин, где до стоп-сигнала можно добраться вообще без демонтажа задней оптики. Перед вами пока стоит одна основная задача. Заключается она в получении физического доступа к неисправному устройству, лампе и патрону, в котором она находится. Пытаться определить неполадку на глаз может далеко не каждый. Тут лучше пойти иным путем.

Оптимальным решением будет использование новых аналогичных ламп вместо потенциально неисправных. Потому лампочку придется купить заранее и вкрутить ее. Если вам не удалось найти лампу аналогичного размера, используйте габарит или повторитель поворотных сигналов. Убедитесь сначала, что эти условные контрольки работают.

Когда после установки новых ламп все заработало, вы нашли причину. Можно уверенно покупать новые подходящие лампы для стопов, менять старые и собирать узел в обратной последовательности.

Крайне важно учесть одну особенность. Некоторые современные автомобили имеют такой принцип работы стоп-сигналов, при котором в момент выхода одного автомобильного стоп-сигнала из строя по той или иной причине, автоматически прекращает функционировать второй. То есть иногда проверка одной лампы не дает результат, поскольку фактически шансы 50 на 50 заменить именно сгоревшую лампу, а не ту, которая просто в тандеме отключилась.

Если замена лампочек ничего не дала, проверьте сами патроны. Бывает так, что они окисляются, от этого нарушается контакт, и устройство не включается, хотя подача питания на него идет. Также убедитесь в соединении патрона с автомобильной электропроводкой. При необходимости контакты отключаются, зачищаются с помощью мелкозернистой наждачной бумаги, после чего возвращаются на место. Еще в ходе такой процедуры рекомендуется после зачистки нанести на контакты специальную смазку.

Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.

Проблемы со включателем

Стоп-сигнал на машине загорается в тот момент, когда автомобилист выжимает педаль тормоза ногой, сидя за рулем. При таком нажатии усилие передается на специальный механизм. В народе он получил название лягушка. Он же концевик и он же классический включатель тормозных фонарей.

Есть 3 основные причины, почему лягушка или концевик может не работать:

• окислились контакты;
• появился нагар;
• образовалась коррозия.

Несмотря на несколько разные процессы, суть неисправности одна и та же. Устранить ее можно путем зачистки лягушки, либо же за счет замены включателя стопов.

Если же ни один из вариантов не подходит, высока вероятность того, что проблема заключается в повреждении электропроводки транспортного средства. Тут уже сами решайте, пытаться решить вопрос своими силами, либо обратиться за помощью к квалифицированным специалистам.

Учитывая сложность электросхем современных автомобилей, более правильным решением будет визит к проверенному автоэлектрику. Но окончательный выбор за вами.

Спасибо всем за внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и приглашайте к нам своих друзей!

(Пока оценок нет)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Световая индикация торможения – один из важнейших сигналов, обозначающих действий водителя. А поэтому откладывать ремонт, если не горят стоп-сигналы, нельзя ни в коем случае. Если вы заметили неисправность в пути и у вас нет возможности устранить причину поломки, включите аварийную сигнализацию и двигайтесь на небольшой скорости до ближайшего СТО или подходящего для ремонта своими руками места.

Принцип поиска

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

• 6 – монтажный блок предохранителей;
• 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
• 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

• 3 – монтажный блок;
• 8 – лампы габаритного света и стоп-сигналов;
• 11 – концевик тормозных огней;
• К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

• перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
• плохой контакт в местах разъемов;
• перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
• плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
• повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
• неисправность концевика стоп-сигналов, так называемой лягушки;
• обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

схема, тюнинг и доработка, почему не работают и не горят стоп-сигналы

Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.

Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света. Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.

Помимо вероятности спровоцировать ДТП, неисправные стопы также влекут за собой наложение денежного штрафа со стороны сотрудников ГИБДД. Главный упор стоит делать на личную безопасность.

Проблему рекомендуется решать сразу, как только она была замечена. Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса.

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

• Низкая панель;
• Высокая панель;
• Электронный щиток на девятках с европанелью.

Европанель

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Демонтаж и замена фонарей сзади

1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
3. Теперь отвернуть фиксирующие винты на накладке и снять их.
4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
6. Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

• Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
• Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
• Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
• В гнезде, куда устанавливается лампочка стопа, окислились контакты;
• Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве. Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

Самодельный прицеп из задней части кузова легкового автомобиля

Рубрика: Легковые прицепы

• ВАЗ 2110;
• ВАЗ 2107;
• Тойота Рав 4;
• Форд Фьюжн;
• ВАЗ 2114;
• ВАЗ 2115;
• Форд Фокус;
• Шевроле Лачетти;
• Лада Гранта;
• Хендай Акцент;
• Рено Логан;
• Хендай Солярис и пр.

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Если дело не в нем, продолжаем поиски дальше.

Тормозные лампы и их патроны

Далее стоит переключиться уже на сами фонари стоп-сигналов. В большинстве машин, чтобы получить доступ к стопам, открывается багажный отсек, снимается плафон задней оптики, после чего уже можно добраться до самих стопов.

Но на разных марках и моделях процесс демонтажа может отличаться. Тут отталкивайтесь конкретно от своей машины, при необходимости ищите подсказку в руководстве по эксплуатации. Есть примеры машин, где до стоп-сигнала можно добраться вообще без демонтажа задней оптики. Перед вами пока стоит одна основная задача. Заключается она в получении физического доступа к неисправному устройству, лампе и патрону, в котором она находится. Пытаться определить неполадку на глаз может далеко не каждый. Тут лучше пойти иным путем.

Оптимальным решением будет использование новых аналогичных ламп вместо потенциально неисправных. Потому лампочку придется купить заранее и вкрутить ее. Если вам не удалось найти лампу аналогичного размера, используйте габарит или повторитель поворотных сигналов. Убедитесь сначала, что эти условные контрольки работают.

Когда после установки новых ламп все заработало, вы нашли причину. Можно уверенно покупать новые подходящие лампы для стопов, менять старые и собирать узел в обратной последовательности.

Крайне важно учесть одну особенность. Некоторые современные автомобили имеют такой принцип работы стоп-сигналов, при котором в момент выхода одного автомобильного стоп-сигнала из строя по той или иной причине, автоматически прекращает функционировать второй. То есть иногда проверка одной лампы не дает результат, поскольку фактически шансы 50 на 50 заменить именно сгоревшую лампу, а не ту, которая просто в тандеме отключилась.

Как меняется расход топлива при использовании прицепа ?

Рубрика: Легковые прицепы

Если замена лампочек ничего не дала, проверьте сами патроны. Бывает так, что они окисляются, от этого нарушается контакт, и устройство не включается, хотя подача питания на него идет. Также убедитесь в соединении патрона с автомобильной электропроводкой. При необходимости контакты отключаются, зачищаются с помощью мелкозернистой наждачной бумаги, после чего возвращаются на место. Еще в ходе такой процедуры рекомендуется после зачистки нанести на контакты специальную смазку.

Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.

Проблемы со включателем

Стоп-сигнал на машине загорается в тот момент, когда автомобилист выжимает педаль тормоза ногой, сидя за рулем. При таком нажатии усилие передается на специальный механизм. В народе он получил название лягушка. Он же концевик и он же классический включатель тормозных фонарей.

Есть 3 основные причины, почему лягушка или концевик может не работать:

• окислились контакты;
• появился нагар;
• образовалась коррозия.

Несмотря на несколько разные процессы, суть неисправности одна и та же. Устранить ее можно путем зачистки лягушки, либо же за счет замены включателя стопов.

Если же ни один из вариантов не подходит, высока вероятность того, что проблема заключается в повреждении электропроводки транспортного средства. Тут уже сами решайте, пытаться решить вопрос своими силами, либо обратиться за помощью к квалифицированным специалистам.

Учитывая сложность электросхем современных автомобилей, более правильным решением будет визит к проверенному автоэлектрику. Но окончательный выбор за вами.

Популярные неисправности

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Тип неисправности	Ваши действия
Не работает указатель уровня бензина и температуры	В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры. Только в том случае, если ни одно из действий не позволило избавиться от поломки, можно приступать к замене самих приборов. Без вариантов, проблема кроется в них
При полном топливном баке стрелка указывает на ноль	Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель
Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле	Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор
Лампа уровня горючего постоянно светится	Если эта лампа горит постоянно, вероятно возникло замыкания питающей проводки датчика уровня топлива на массу. Другой вариант — замкнулась гибкая шина датчика с заборной трубой топлива. Вам придется разобрать устройство, чтобы выровнять шину и избавиться от возникшего замыкания
Контрольные лампы не работают на щитке	Высока вероятность, что лампочки просто перегорели, либо они слабо держатся на своих посадочных местах из-за ослабшего контакта. Замените лампочки, но предварительно попробуйте поджать контакты. Возможно обнаружение следов окисления. При зачистке лампочки могут вновь нормально заработать. Также не исключайте вероятность обрыва проводки, окисления наконечников питающей проводке. Попробуйте пройтись по проводам тестером, зачистить контакты, если необходимо
Спидометр не работает, шумит гибкий вал	В такой ситуации придется поменять тросик привода спидометра или заменить весь спидометр в сборе. Но перед тем как настолько заморачиваться, проверьте, правильно и качественно ли затянуты крепежные гайки наконечников. Гибкий вал может шуметь во время работы из-за деформации или нарушения допускаемого изгиба оболочки менее 10 сантиметров в процессе монтажа

Крайняя мера — полный демонтаж

Приборная панель ВАЗ 2109 не настолько сложна, чтобы не суметь в ней разобраться самостоятельно. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается.

Предохранители и реле ВАЗ 2110 — 2112

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле ВАЗ 2110 — 2112

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

Назначение реле блока

1.  К5 — реле дальнего света.

Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2. К4 — реле ближнего света.

Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3. К1 — контрольное реле исправности ламп.

4. токонепроводящий пинцет для снятия предохранителей.

5. реле стеклоподъемников.

Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6. К3 — реле поворотников и аварийной сигнализации.

Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7.  реле стартера.

Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8. резервные предохранители.

9. реле противотуманных фар.

Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10. К2 — реле стеклоочистителей и стеклоомывателя.

Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11. К7 — реле обогрева заднего стекла.

Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12. К6 — доп. реле, реле зажигания.

Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13. ряд предохранителей F1-F10

14. ряд предохранителей F11-F20

Предохранители ВАЗ 2110 — 2112

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

Назначение предохранителей блока

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.

Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.

Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.

Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.

Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.

Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).

Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.

Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.

Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.

Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.

Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.

Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».

Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.

Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.

Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность.

Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему? – Taxi Bolt

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку.

Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если лампы не горят, её просто заменяют.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блокеВсе контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• – потенциал «массы»;
• – напряжение «+12», но только после включения зажигания;
• – «+12» по нажатию на педаль;
• – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема.

Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

[attention type=yellow]Наблюдатель должен следить за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.[/attention]

Как нужно и как нельзя проверять потенциал

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Тест проводки на неработающих стоп-сигналах

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарейНа левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла. Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Как снимается монтажный блок – все шаги на одном видео

Рассмотрим причины и возможные способы устранения проблем со стоп-огнями в автомобиле ВАЗ-2110. Стоит отметить, что для решения этой проблемы потребуются лишь знания, время и немного опыта, поэтому перед тем как обращаться на СТО, можно попробовать все решить своими силами.

Достоинства стоп-огней 2110

В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

• перегоревший предохранитель;
• неисправный датчик;
• перетертый или перебитый провод питания.

Самая распространенная причина – это перегоревший предохранитель, отвечающий за защиту цепи сигнальных ламп. Расположен этот предохранитель на блоке, встроенном слева от рулевой колонки. Выдерживает этот конденсатор ток в 7,5 ампер, о чем и свидетельствует надпись на нем. Расположен он в нижнем ряду четвертым от правого края.

[attention type=yellow]Если после замены этого элемента цепи проблема не была устранена, следует рассмотреть другие вероятные причины поломки.[/attention]

Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу.

Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике.

Ближний свет схема ваз 2110. Освещение и световая сигнализация

Инструкция по устранению неисправностей в системе освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фар ВАЗ 2111, ВАЗ 2112, ВАЗ 2110. Схема освещения Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт электрооборудования освещения, устранение неисправностей

ВАЗ 2110 комплектуется двумя блок-фарами производства Bosch или ОАО «Автосвет», сочетающими фары ближнего и дальнего света, габаритные (стояночные) огни и указатели поворота.Блок-фары различаются по дизайну. Фара ближнего света «Автосвет» — с плоским экраном и линзой между лампой и рассеивателем, рассеиватель фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света. Фара ближнего света ВАЗ 2111 Бош — без рассеивателя, с защитным колпачком на лампе, лампа габаритного света — в фаре ближнего света. Указатели поворота у обоих блоков фар одинаковые, точки крепления одинаковые: вверху — болтами к верхней поперечине рамы радиатора ВАЗ 2112, внизу — гайкой к шпильке на кронштейне брызговика. и при помощи болта к стойке рамы радиатора.

Фары оснащены однониточными лампами ближнего и дальнего света. При включении фар ближнего света включены лампы ближнего света ВАЗ 2112, а при включении дальнего света — все лампы (как ближнего, так и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение переключения реле при температуре 20 ± 5 ° С не более 8 В, сопротивление обмотки 85 ± 8.5 Ом. Напряжение подается на катушки реле при полном нажатии кнопки выключателя внешнего освещения ВАЗ 2110 (далее выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя фар) или — независимо от положение переключателя — если водитель тянет подрулевой переключатель на себя (тогда включаются фары).

Схемы подключения блочных фар с однониточными лампами ближнего света

1 — блочные фары
2 — монтажный блок
3 — выключатель фар ВАЗ 2111
4 — выключатель наружного освещения
5 — выключатель зажигания
6 — комбинация приборов с контрольной лампой дальнего света
А — к источникам питания
К4 — реле включения ближнего света фар
К5 — реле дальнего света фар

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фары Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора Снятие и установка главного цилиндра гидрокорректора фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка фар Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение Стоп-сигнал и фонарь заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары Замена габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя фонарей заднего хода Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигналов Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего номерного знака Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Освещение багажного отделения Снятие и установка лампы освещения багажного отделения ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Инструкция по устранению неисправностей в системе освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фары ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.Внешнее и внутреннее освещение Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт электрооборудования освещения, устранение неисправностей

Схема включения наружного освещения

1 — лампы габаритного света в фарах
2 — монтажный блок
3 — выключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа внешнего освещения в комбинации приборов
6 — габаритный свет лампы в задних габаритных огнях
7 — стоп-сигналы во внутренних задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель фонарей заднего хода
11 — выключатель стоп-сигналов
12 — блок бортовой система управления
13 — лампы заднего хода во внутренних задних фонарях
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
А — на блоки питания
Б — к лампам освещения приборов

Лампы габаритного света передние расположены в фарах, задние — в габаритных задних фонарях (на крыльях автомобиля ВАЗ 2111).Лампы стоп-сигнала и заднего хода расположены в задних фонарях салона на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии выключателя внешнего освещения. Лампы габаритных огней ВАЗ 2112 и стоп-сигнал запитаны через реле К1 для контроля исправности ламп в монтажном блоке. При перегорании какой-либо из ламп или обрыве контакта в розетке или цепи питания загорается соответствующий индикатор в блоке управления.При отсутствии реле управления лампами вместо них необходимо установить перемычки, иначе лампы не загорятся.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключаются в обход реле управления, поэтому их исправность не диагностируется.

Лампа подсветки перчаточного ящика ВАЗ 2110 включается при включении зажигания переключателем под крышкой ящика.

Напряжение на переключатели ламп внутреннего освещения и индивидуального освещения водителя подается также при включении зажигания ВАЗ 2110.Кроме того, внутреннее освещение включается, если одна из дверей открыта, а переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается и она гаснет. Это контролируется дисплеем бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Лампы заднего хода включаются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фары Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора Снятие и установка главного цилиндра гидрокорректора фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка фар Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение Лампы тормозного и заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары Замена габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя фонарей заднего хода Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигналов Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего номерного знака Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

На ВАЗ 2110, как и на других моделях автомобилей, стоп-сигналы играют важную функцию, предупреждая других участников дорожного движения о торможение или замедление.Если стоп-сигналы на ВАЗ 2110 не загораются, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В этом случае не стоит сразу отвозить машину в мастерскую, ведь чаще всего можно найти причину такой поломки и устранить ее самостоятельно. Чтобы самостоятельно справиться с такой проблемой, важно разобраться, как работают стоп-сигналы на ВАЗ 2110.

Схема работы стоп-сигналов

Остановки на автомобилях ВАЗ работают по такому же, достаточно простому схема.Основным элементом этого агрегата является датчик, отвечающий за включение стоп-сигнала. При срабатывании датчика загораются стоп-сигналы в задней части автомобиля. Когда вы перестаете тормозить, лампа перестает светиться. Если на ВАЗ 2110 не загораются стоп-сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп-сигнала работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель остановки, замыкание которого позволяет току проходить через нить накаливания ламп, соединенных между собой.Затем напряжение подается на минус батареи, что позволяет лампам загораться.

На большинстве старых автомобилей ВАЗ датчик стоп-сигнала расположен в районе магистрали тормозной системы. В этом случае процесс замыкания контактов осуществлялся за счет увеличения давления воздуха или жидкости в системе. Основным недостатком такого подключения было то, что лампы стоп-сигнала вместе с тормозными колодками загорались, когда автомобиль начинал тормозить. На современных моделях типа ВАЗ 2110 датчик остановки подключается к педали тормоза.Это позволяло добиться включения лампы точно в момент нажатия водителем на тормоз. Эта конструкция подключает стоп-сигналы в момент, когда выбирается свободный ход педали тормоза, до начала замедления.

Причины неработающего стоп-сигнала

Если на ВАЗ 2110 не загорается стоп-сигнал, первым делом необходимо проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальной лампы. Затем берем контрольную лампу и проверяем, есть ли напряжение на датчике остановки.Если при такой проверке контрольная лампа не загорается, значит, вышел из строя предохранитель или произошел обрыв провода, идущего к выключателю стоп-сигнала от предохранителя. При этом важно убедиться, что питание подается на предохранитель и от него. При необходимости заменяем оборванный или сгоревший провод, устраняем оборванные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если на одном из выводов присутствует питание, вы можете снять оба провода и соединить их медным проводом.В этом случае загорятся контрольные лампы.

Если при проверке загорятся лампы, то можно говорить о неисправности датчика. Такая запчасть не подлежит ремонту, поэтому ее необходимо заменить. Если выяснится, что датчик исправен, то нужно поискать обрыв проводки или неисправность ламп. В этом случае берем контрольную лампу и проверяем, есть ли питание на вилке, отвечающей за работу задних фонарей … Если питание подано, то скорее всего на ВАЗ 2110 не работают стоп-сигналы из-за неисправных ламп .При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем остановки и контрольной лампой. Бывает, что устанавливается новый предохранитель, но он сразу перегорает. В этом случае можно говорить о наличии короткого замыкания, которое необходимо найти и устранить.

причин и способы устранения

Как известно, при неисправности каких-либо световых приборов эксплуатация автомобиля запрещена. И здесь есть два варианта: пойти в ближайший СТО и заплатить там много денег или попробовать устранить неисправность самостоятельно.В этой статье мы разберем причины «зависания» лампочки заднего хода на ВАЗ 2110 и попробуем устранить проблему самостоятельно.

Где находится датчик заднего хода ВАЗ 2110

Одной из основных причин выхода из строя фонарей заднего хода является датчик, отвечающий за их включение. В народе ее часто называют «лягушкой». Он расположен с левой стороны коробки передач, если посмотреть на машину. Если у вас есть смотровая яма, вы ее ВАЗ не побьете, и вы ее легко найдете.

Расположение датчика на ВАЗ 2110

При желании его видно на вазе сверху, из моторного отсека, но для этого необходимо снять воздухоочиститель.

Устройство и принцип работы

Что это за датчик на ВАЗ 2110? По сути, это обычный выключатель, который вкручивается в специальное отверстие в коробке передач. При этом в самой коробке получается переключатель рабочей поверхности, а снаружи — нормально разомкнутые контакты. При включении задней передачи специально предусмотренный шток давит на рабочую часть датчика, и он срабатывает — контакты замыкаются.

Контакты, в свою очередь, кормят по лампам заднего хода. Единственное отличие этого датчика от обычного выключателя — это особая конструкция. Он герметичен и выдерживает довольно большие механические нагрузки и температуры. Он прикрепляется к коробке передач с помощью резьбы и превращается в гаечный ключ.

Датчик внешнего вида на ВАЗ 2110

Диагностика проблемная

Как я уже говорил выше, при поломке датчика заднего хода фонари могут не гореть. Но есть и другие неисправности, вызывающие такой же эффект, и они не менее часты по поломке датчика.Их список:

• перебил фонарь заднего хода;
• оборвались провода питания фонарей;
• контакты колодок окислились;
• предохранители вышли из строя;
• нет массы на борту фонарей.

А теперь поработаем как неисправность, а начнем с причин, по которым диагностировать проще всего. Но перед тем как начать, немного отвлечемся и взглянем на электрическую схему световых приборов ВАЗ 2110. Она пригодится.

Электросхема автомобильных световых приборов ВАЗ 2110

В данной схеме нас интересуют следующие позиции:

• 4 — Замок зажигания;
• 2 — монтажный блок;
• 10 — Датчик (выключатель) заднего хода;
• 13 — фонари заднего хода.

Как это работает? Включаешь розжиг вазы, а аккумулятор или генератор запитывается от монтажного блока (колодка ш3, контакт 16). В этом блоке нас интересует предохранитель F19, через который включаются фонари заднего хода.Пройдя предохранитель, напряжение покидает монтажный блок через контакт 17 колодок Ш5. Далее он входит в датчик заднего хода и поедает через него обе лампы (зеленый провод). Второй контакт фонарей подключен к кузову автомобиля ВАЗ, который представляет собой минусовой провод. Как видите, схема очень простая, но знать ее необходимо. Теперь вы можете приступить к устранению неполадок.

Датчик заднего хода

Для его проверки достаточно смотровой ямы и обычных зажимов или отрезка провода.Если ямок нет, то как я уже сказал выше, все можно делать сверху, через капот. Правда, для этого придется снять воздухоочиститель.

На ВАЗ 2110 к датчику заднего хода (отмечен стрелкой) можно добраться через моторный отсек

Найдите датчик заднего хода, напомним, в ВАЗ 2110 он находится с левой стороны коробки отбора мощности, если вы стоите вдоль машины. Вставьте от него разъем (колодку) с двумя проводами. Для этого достаточно потянуть за корпус разъемов.

Снятие проводов с датчика заднего хода на ВАЗ 2110

В некоторых случаях, чтобы добраться до датчика заднего хода, необходимо снять защитный кожух с днища, закрывающий коробку передач.

Теперь ваша задача замкнуть контакты на блоке, который я только что вытащил (загляните в него и посмотрите эти контакты). Сделать это можно при помощи шкафа или отрезка зачищенной проволоки. Загорелись задние фонари? Итак, датчик неисправен, и можно приступать к замене, которую я описал в последнем разделе (пошаговая инструкция по замене датчика на ВАЗ 2110).Если фонари не горят, то продолжим поиски.

Предохранитель

Итак, нас интересует предохранитель F19, расположенный в монтажном блоке. Сам монтажный блок на ВАЗ 2110 находится под рулевой колонкой слева.

Расположение узла крепления на ВАЗ 2110

Снимите колодку и найдите предохранитель F19. Если предохранители на вашем монтажном блоке не маркированы или отмечены пиктограммами с низким уровнем касания, тогда сосредоточьтесь на фотографии, которую я цитирую ниже.

Нумерация предохранителей в монтажном блоке ВАЗ 2110

Выньте F19 из держателя и посмотрите на свет: если предохранитель засорился, это видно невооруженным глазом.

Отчетливо видна размытая перемычка — сгорел предохранитель

Если на глаз все в порядке, не поленитесь прозвонить тестером, чтобы через неделю поисков неисправности во всех возможных местах Тогда больно не было за бесполезное потраченное время. Итак, предохранитель цел? Вы можете перейти к следующему пункту. Если он сгорел, то потеря на нем.

Многие владельцы автомобилей ВАЗ в таких случаях просто чувствовали себя вместо сгоревших исправными и, как правило, получали повторные ожоги. Если у вас много лишних предохранителей номиналом 10 А, то можно поэкспериментировать.Но лучше подумать, почему это произошло.

Перегоревший предохранитель является причиной неисправности только в одном случае: он неисправен. Тогда простая замена сгоревшего на новый пройдет успешно, и все заработает. Но может быть (и чаще всего так бывает), что сгоревший предохранитель не причина, а следствие неисправности. Произошла перегрузка текущей цепочки, на которую она реагирует, и устройство, сохраняющее эту цепочку, сгорело. Почему возможны перегрузки на ВАЗ 2110? Причины немного:

1. В фонарях заднего хода ВАЗ 2110 установлены лампы большей, чем предусмотрено конструкцией ваза, мощности.
2. Произошло замыкание цепи питания фонаря заднего хода (см. Электрическую схему выше) на кузове автомобиля.

Если известно, что в фонарях заднего хода на вашей вазе установлены более мощные лампы (часто это делают для облегчения парковки в темноте), то вполне возможно, хотя не обязательно, что проблема именно в этом. Если вы очень слабо разбираетесь в электрике, то, конечно, поинтересуйтесь, почему предохранитель сгорел не сразу после установки мощных ламп, а, скажем, через месяц.Здесь нет ничего странного. Обычно номинал предохранителя выбирается на 20-30% выше номинального тока.

Поставив несколько более мощных ламп, вы увеличили потребляемый ток, но не настолько, чтобы выйти за этот порог. Взрыватель «держался», но работал на пределе своих возможностей. Малейший скачок напряжения в бортовой сети (Скажем, плохой контакт на выводе АКБ) — и терпение предохранителя закончилось, он сгорел. И мгновенно он выйдет из строя, только если установить очень мощные лампы.

Если вы знаете, что на вашей вазе в задних фонарях стоят более мощные лампы, можно попробовать рискнуть и поставить новый предохранитель того же номинала, что стоял. Все, что грозит такому эксперименту, — это потеря предохранителя.

Если эксперимент удастся, то просто заменили экспериментальный предохранитель на другой с номиналом на 50% выше штатного. В этом случае можно считать, что проблема решена.

Если сразу сгорела новая, значит проблема в коротком замыкании.Это могло произойти при питании проводов и замыкании их на теле. Мы будем искать это одновременное исключение с помощью тестера в режиме измерения сопротивления.

Тестер в режиме измерения сопротивления

Прежде всего выключите зажигание и снимите плюсовую клемму с вазового аккумулятора. Выключите трансмиссию, поставив рычаг переключения нейтральной передачи. Подключите один щуп тестера к контакту 17 контактных площадок монтажного блока Ш5, а второй — к контакту с кузовом автомобиля. Накладки можно найти на стороне монтажного блока напротив предохранителей.Все они, как и их терминалы, отмечены.

Колодки в ВАЗ 2110 расположены на задней стороне монтажного блока.

Если прибор показал «0» (низкое сопротивление), то проблема в проводе, соединяющем монтажный блок вазона с датчиком заднего хода. Изучите эту проволоку (она может быть в жгуте, но имеет свою расцветку) по всей длине, найдите замыкание и устраните его.

Если прибор показывает «Бесконечность», то с цепочкой к датчику реверса все в порядке, идите дальше.Включите заднюю трансмиссию и повторите измерение. Теперь сопротивление цепи должно упасть (подключенные к ней лампы заднего хода), но все же у штатных ламп для ВАЗ 2110 оно не должно быть ниже 2-3 Ом. Если сопротивление ниже, ищите замыкание в проводах от датчика заднего хода к фонарям (зеленый провод на электрической схеме, показанной выше).

Если сопротивление не измерить (прибор показывает «бесконечность»), то проблема либо в лампах, либо в плохом контакте контактных площадок, либо в обрыве проводов питания.Установите новый предохранитель взамен перегоревшего и переходите к следующему пункту диагностики.

Все ли в порядке сопротивления (несколько Ом)? Можно установить новый предохранитель взамен перегоревшего с таким же номиналом и доделать его — проблема была в неисправном устройстве.

Загорелась лампочка

В ВАЗ 2110 фонарей заднего хода две, а значит и две лампы. Вряд ли сгорели сразу двое, и уже не перегорело что-либо из осветительного оборудования, но такое бывает. Возьмите чек лампы.Для этого, увы, придется немного обыграть свой ВАЗ, ведь добраться до фонарей заднего хода можно, только разобрав блоки задних фонарей.

Откройте багажник и при необходимости освободите его. Снимаем накладку и откручиваем пластиковую защитную крышку. Осталось снять заднюю панель, и вы получите доступ к фонарям и плате управления.

Открытые блоки ламп на ВАЗ 2110: Доступ к лампам и блокам питания открыт

Поставить тестер на охрану и прозвонить лампы фонарей заднего хода.Если они неисправны, замените, и, скорее всего, вопрос можно будет закрыть. Если лампы хорошие, значит проблема в другом. Лампу устанавливаем на место, но вазовые фары пока не собираем: возможно, по ним еще нужно лазить.

Контакты в колодках

Следующая возможная причина Неисправности: окислились контакты в одной из колодок, питающих фонари заднего хода. Всего таких колодок 5 5, я их отмечал синими стрелками.

Колодки, отвечающие за работу фонарей заднего хода в ВАЗ 2110

Каждую из этих колодок следует отсоединить, осмотреть и при необходимости почистить.При этом слегка подергивайтесь включенными в них проводами, — любой из них запросто может оказаться напротив и висеть на одной изоляции, создавая впечатление хорошего. Все равно не работает? Остался последний вариант: обрыв фонаря заднего хода провода заднего хода.

Беспроводные провода оборваны

Провода, которые могли порваться (выдернуть, сжечь и т. Д.), Всего три:

1. От монтажного блока (пин 17 подушечки рубашки) до датчика заднего хода.
2. От датчика заднего хода до каждого из фонарей.
3. От фонарей на кузове автомобиля ВАЗ (отсутствует «масса» на борту фонаря)

Выключите зажигание еще раз, скиньте клемму с АКБ и, вооружившись куском длинного провода и тестером, ноня их всех. Того, у кого нет прозвища, конечно, надо посетить, чтобы найти место поломки. Если поврежденный провод восстановлению не подлежит, то как вариант можно натянуть на такой же жгут, а старый отключить и просто оставить на его месте.

Для этих целей используют специальный автомобильный провод с усиленной износостойкой изоляцией и сечением не менее 1,5 квадратных метров. мм.

ПГВА автомобильный провод 1.5 отлично подходит для фонарей ваз

Как заменить датчик заднего хода в ВАЗе — пошаговая инструкция

Если вы читали этот раздел, то похоже ваш датчик, а точнее переключатель заднего хода сработал вне. Если вы уже купили новый, то можете продолжать.Это простая работа для всех, кто умеет держать гаечный ключ одной рукой. Для замены переключателя вам потребуются:

1. Новый датчик с новым уплотнительным кольцом (входит в комплект).
2. Малая вместимость.
3. Гаечный ключ.

Вызвать ВАЗ на эстакаде или смотровой яме и поставить на ручной тормоз, переведя ручку переключения передач в нейтральное положение. Снимите кожух, закрывающий коробку передач, если она есть. Находим датчик заднего хода и отключаем от него разъем с проводами.

Отключение датчика заднего хода в ВАЗ 2110

Поставьте под датчик пустую емкость — при замене датчика в нее будет слито трансмиссионное масло. Подготовьте новый датчик и проверьте наличие на нем нового уплотнительного кольца.

В комплекте с датчиком к ВАЗ 2110 должно идти уплотнительное кольцо

Важно! Кольцо уплотнительное одноразовое, пользоваться нельзя. Если в комплекте с кольцевым датчиком, оказалось, что на нашем уровне частной торговли и при вашем возможном невнимании, вероятно, придется покупать его отдельно.

Возьмите гаечный ключ, отзовите старый датчик и быстро очистите новый. Чем быстрее вы это сделаете, тем меньше трансмиссионного масла Пора вылить из коробки. Затянуть новый датчик ключом с усилием, но без фанатизма.

Замена датчика заднего хода на ВАЗ 2110

Установить разъем с выводами на новый датчик и поставить на место защитный кожух. Обязательно проверьте уровень трансмиссионного масла в коробке (не путать с мотором в картере!) И при необходимости.

Важно! Не используйте то масло, которое вытекло при замене! Складываясь по грязной внешней поверхности КПП, он пришел в негодность!

Осталось запустить двигатель ваза и включить заднюю передачу, задние фонари должны гореть.

Если вы внимательно прочитаете эту статью, то уверен, вы обязательно найдете и устраните причину «залипания» фонарей заднего хода на ВАЗ 2110 самостоятельно и без лишних затрат на услуги сервисного специалиста.

Датчик заднего хода ВАЗ 2110 — это механизм фонаря заднего хода, информирующий сигнальным белым цветом о намерении (или уже совершенных действиях) водителя и автомобиля двигаться назад.

Где датчик заднего хода ВАЗ 2110?

Этот датчик расположен слева под коробкой передач. В его поиске вы не ошибетесь, ведь это единственный элемент в КПП с подвешенными проводами.

Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней трансмиссии на фонарик поступает напряжение, из-за чего он загорается. Это происходит из-за особого шарика переключателя, который при включении реверсивной передачи выходит из штока и замыкает контакты. В момент выключения «задние» контакты под действием возвратной пружины размыкаются, и все возвращается в исходное положение.

Часто приходится слышать (или даже видеть на дороге), что сигнал не работает, свет не горит при движении задним ходом.Такая неисправность по большому счету не повлияет на ход автомобиля по дороге, но вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоблюдения нормального состояния автомобиля может выступить ряд вариантов, выяснить единственный правильный из которых следует по смотровой яме или эстакаде. К наиболее распространенным по праву можно отнести следующие.

Тест неисправностей датчиков и диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки на новую.Для этого придется демонтировать обивку, расположенную за фонарем, затем выключить внешние световые приборы, открыть багажник и отсоединить жгут проводов. После этого снимаем панель, сжимая боковые замки, откручиваем лампу, надавливая на нее. Затем поставьте новую лампочку и верните все на исходные места.

2. Окисились контакты, вышли из строя предохранители, на плате нет «массы».

Устранение проблемы: Почистить контакты, при необходимости заменить нерабочие провода и вышли из строя предохранители.Для этого достаточно снять фару.

3. Обломались провода.

Решение вопроса: проверка целостности проводов и их замена по необходимости.

4. Неисправен датчик заднего вида.

Решение вопроса: Диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для диагностики данной проблемы вам потребуются: мультиметр, изоляция, молоток и зубило, Картер для слива масла, нож, Пассатия, ключи на «22» и «24», головка на «22» увеличена.Теперь о самом чеке:

• Отсоедините и снимите провода, подключите тестер, установив на нем функцию «транск» или сопротивления.
• Включаем задний редуктор, затем зажигание, не забываем следить за показателями сопротивления на тестере. Если прибор показывает «0», значит все в порядке. Остальные значения предполагают необходимость замены устройства. Аналогичные действия проделайте с лампочками метки, если не включена передача заднего хода.

Если вы определили, что замена датчика реверса вам необходима, следуйте инструкциям ниже.

Замена датчика заднего хода ВАЗ 2110: Пошаговая инструкция.

1. Снимите защиту на «двигателе», когда она присутствует, поставив какую-то емкость под место расположения датчика, чтобы избежать «утечки» масла в никуда.
2. Из проволоки, прикрепленной к деталям. Для этого нужно лечь под машину.

1. Утерян неисправный датчик Ключ на «21».

Если проблема связана с испорченным предохранителем, также необходимо будет найти его в специальном блоке под колесом автомобиля, после чего его аккуратно вынимают из сломанного элемента и устанавливают новый.

Более сложная задача — заменить датчик, который перестал реагировать на переключение передач и обеспечить включение света. Для выполнения этой операции потребуется:

• загнать машину на вылет и поставить на ручник;
• снимите защитную крышку;
• заменить любую тару для трансмиссионного масла;
• снимите датчик и отключите его от электрической цепи;
• установить хорошую деталь. После этого необходимо проверить уровень масла и залить его, если смазки в КПП не хватает;
• последний этап — сборка узла выполняется в обратном порядке.

Безопасность эксплуатации автомобиля напрямую зависит от работы фонарей заднего хода. Поэтому необходимо выявить описанные выше неисправности и оперативно устранить их самостоятельно или с привлечением опытных специалистов автосервиса.

Любой автомобиль общественного пользования имеет заднюю трансмиссию. Он позволяет передвигаться на машине сзади. Чтобы другие участники дороги узнали о ваших намерениях, должны сработать соответствующие сигналы на задней оптике — Фары заднего хода.

Именно в этом случае срабатывает датчик заднего хода на ВАЗ 2110. Он передает информацию, включает фонари, тем самым водители вокруг вас видят, что вы собираетесь забирать обратно. Из соображений безопасности невероятно важно наличие работоспособного датчика реверса.

Принцип действия

Работает этот регулятор больше, чем просто:

• Вы переключаете ручку коробки передач в положение заднего хода;
• Одновременно с включением задней скорости к датчику прижимается вилка включения;
• Цепи проводов для массы;
• Включается свет, сигнализирующий о начале движения машины задним ходом.

Признаки неисправностей

Про неработающий датчик заднего хода, конечно, очень легко убедиться — при включении задней передачи фонари не зажигаются.

В такой ситуации есть только три варианта развития события:

1. Лампочка перегорела, потому что сам элемент может быть целым.
2. Перестал работать предохранитель питания. Это не редкость, он просто выгорает.
3. Сам датчик не работает.Это случается не так уж и часто, но проверить его состояние придется.

Причина в датчике?

Действительно, как определить, что именно он вышел из строя, а предохранитель или лампочку не поборол? Все достаточно просто.

1. Придется снять предохранитель, проверить на целостность. Для автомобиля ВАЗ 2110 установка предохранителя под номером 19, номинальный ток которого 7,5А. Он находится в монтажном блоке, а монтажный блок находится под панелью приборов.
2. Проверьте состояние лампы. Если с ним все нормально, то вариант остается один — сломался датчик заднего хода.

Где он и как это проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, сначала следует его найти.

Но в самом деле, где он? В поисках этого предмета нет ничего сложного.

1. Вам понадобится рюкзак или яма. В любом случае, ты должен быть под машиной.
2. Теперь посмотрите в сторону задних колес машины и поднимите глаза на коробку передач.Слева от него находится желаемый датчик.
3. Можно ли его перепутать с другими устройствами? Едва. Только для этого пункта предусмотрен вкладыш от редуктора. Поэтому других подобных устройств рядом вы точно не найдете.

Приступаем к проверке. Нам нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Проверить следующие манипуляции:

• Отключить терминал от счетчика;
• Подключите мультиметр к разъемам и включите его в режим измерения сопротивления;
• Включить коробку передач в задний скоростной режим;
• Достаньте двигатель;
• Посмотрите, что дает устройство;
• Если прибор показывает сопротивление равное 0 Ом, плюс звучит сцена, значит все нормально, датчик исправен;
• Плохо, если на счетчике отображается бесконечность.Это говорит о том, что датчик отработал свой и нуждается в срочной замене.

Замена

Стоит ли поторопиться с включением датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не узнают о ваших намерениях вернуть в аренду, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.

Процедура замены датчика заднего хода на машине ВАЗ 2110 ничего сложного не предусматривает.Даже автовладелец сможет с этим справиться без особого опыта и навыков.

Следуйте пошаговой инструкции Вы сможете быстро и качественно поменять счетчик и продолжить движение на совсем хилой машине.

1. Очистите прибор от скопившейся грязи, ведь при разборке весь этот мусор может попасть в масло вашей коробки передач. Ничего хорошего из этого не получится, потому что подумайте о безопасности КПП.
2. Автомобиль поставлен на яму или проезжую часть.Опять же, вам нужен доступ к низу.
3. Снимите защиту картера. Делается это путем откручивания нескольких креплений.
4. Возьмите небольшую емкость, в которую будет наливаться смазка. Дело в том, что при демонтаже датчика им заливается небольшое количество масла. Вряд ли вы захотите, чтобы он был на полу, у вас под ногами.
5. Отключаем проводку от датчика заднего хода.
6. Уберите счетчик с места приземления.
7. Убери гнездышко до нового агрегата Хороший стоял на моем новом месте.
8. Приобретенный качественный датчик реверса поставьте на место старого, который обслуживал свой.
9. Следите за необходимым количеством масла. Вы только посмотрите, сколько смазочной жидкости потекло, и столько же слейте обратно. Хотя уровень масла тоже может быть ниже в результате эксплуатации. Проведите соответствующие измерения, чтобы определить недостающее количество трансмиссионной смазки.
10. Верните все провода на место. Если возникают проблемы с поиском соединений, при отключении проводов пометьте их.Хотя запутаться там на самом деле сложно.
11. Проверьте работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены правильно, вы убедились в сохранности предохранителя и лампочки, то процедура несложная. Заменив датчик заднего хода, коробку передач можно вернуть на прежний уровень.

При внимательном подходе даже на новый раз этот ремонт займет максимум 30 минут. Вам не придется тратить много времени, а тем более вы сможете обойтись с минимальными финансовыми затратами по сравнению с обращением в автосервис.

Будем надеяться, что датчик теперь будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс ко всему желаю таких же автомобилистов и пешеходов вокруг вас.

Здравствуйте друзья, рад видеть вас на сайте ремонта авто своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении скорости заднего хода и подает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Датчик заднего хода ВАЗ 2110

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу. Итог — загорается лампа заднего хода.

Признаки и неисправности датчика заднего хода

Включаешь задний редуктор, но фонари заднего фонаря не работают. Тут есть три варианта, отработала лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик.Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Снимите предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет цифру 19 (номинальный ток — 7,5 А). Сам монтажный блок находится под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, можно сразу переходить к проверке сенсора.

Расположение и точность проверки датчика

Многие начинающие автолюбители не знают, где расположен датчик заднего хода.На самом деле здесь все просто. Необходимо загнать машину по эстакаде (яме) и спуститься к ней.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Его очень сложно спутать с каким-либо другим узлом, потому что для проводов подходит только этот элемент КПП. Теперь идем прямо к проверке.

Последовательность действий следующая:

• Возврат терминала с датчика;
• подключить мультиметр к разъемам и поставить тумблер для измерения сопротивления;
• перевести ручку КПП в положение тыла скорости;
• включить зажигание;
• см. Показания мультиметра.

Если табло показывает сопротивление 0 Ом и звенит «подделка», то все в норме. В случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода waz 2110.

Нюансы замена датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как поменять датчик заднего хода. Здесь все просто:

Внимание! Перед тем, как его окружить датчиком, очистите его от грязи и пыли, чтобы в трансмиссионном масле не было ничего, что могло бы превратить его в отходы.

Машина уже установлена ​​на приямке (эстакаде). Так что уходи.

Снимите защиту картера.

Найдите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика наливается небольшой объем смазочной жидкости.

Снимаем провода с узла.

Из датчика, дождитесь слива масла.

Установите новое устройство.

Затяните масло до требуемого уровня.

Верните провода на место.

Проверить работу устройства.

Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

Панель приборов ВАЗ 2110 обозначение лампочек. Основные обозначения иконок на приборной панели ваз

Уважаемые покупатели, во избежание ошибок при отправке жидкокристаллического дисплея в комбинацию приборовVdo ВАЗ 2110-12, в строке «Комментарий» укажите модель вашего автомобиля, год выпуска, с одним или двумя окошками, производитель VDO, Счетмаш или АВТО.

Основным ориентиром для управления ВАЗ 2110 является панель приборов. Работающая комбинация приборов 2110-3801010 (ВАЗ 2110) с электронным счетчиком километров информирует водителя обо всех основных характеристиках приборов и позволяет оптимизировать управление. Он включает в себя спидометр, счетчик общего и суточного пробега (одометр) с жидкокристаллическим дисплеем, тахометр, указатель уровня топлива, указатель температуры, 12 сигнальных ламп и 6 ламп подсветки шкалы.

Комбинации приборов 2110-3801010 на автомобилях ВАЗ 2110-12 могут быть с одним или двумя ЖК-индикаторами (ЖКИ).В правом «окошке» отображается общий и суточный пробег автомобиля, в левом (если есть) время и температура за бортом (если подключен датчик температуры).

Ведущая роль в управлении автомобилем отводится спидометру, контролирующему скорость. Удаление спидометра приведет к сбросу всех данных на плате на ноль.

В автомобиле ВАЗ 2110 с новой комбинацией приборов 2110-3801010 спидометр с электронным счетчиком километров имеет два типа счетчиков (одометров):

Первый показывает окончательное пройденное расстояние;

Второй показывает путь, пройденный за день.

Для анализа расхода топлива, пройденного пути за день и расчета среднего значения, а также определения необходимости ремонта автомобиля можно полностью сбросить результаты второго счетчика. Водитель может ежедневно сбрасывать показания спидометра и сравнивать результаты работы узлов.

Для сброса значений на плате используйте соответствующую кнопку. Счетчик можно сбросить только после полной остановки, когда компоненты машины работают, этого сделать нельзя.Если кнопка не сбрасывает номер, то требуется ее замена.

С 2004 г. Существует 3 типа наиболее распространенных комбинаций сменных электронных инструментов:

1. VDO — производится по лицензии немецкой компании концерна SIEMENS. (объединение бизнеса)

Панель ВДО с одним окном Артикул: 2110-3801010-02

Панель ВДО с двумя окнами Артикул: 2110-3801010-08

2. Курский завод электронных устройств ООО «ЩЕТМАШ» (Курская совмещенная)

Панель Счетмаш с одним окном Артикул: 2110-3801010-05

Счетчик панелей с двумя окнами Артикул: 2110-3801010-06

3.Владимирский завод «АВТОУСТРОЙСТВО»

Панель «АВТОУСТРОЙСТВО» с одним окном Артикул: 2110-3801010-04

В панелях ВДО и Счетмаш с двумя окнами используется внешний датчик температуры VDO, установленный под бампером. На панелях с одним окном не используется. Для панелей с механическим одометром сигнал с клеммы «W» датчика уровня топлива (ДУТ) поступает на этот контакт.

Панель приборов 2110-3801010 (ВАЗ 2110) надежно прикреплена к задней части корпуса панели и все устройства работают эффективно.Если одно из устройств не читает правильно, отремонтируйте или замените детали.

Замена жидкокристаллического индикатора в комбинации приборов ВАЗ 2110 нового образца может быть осуществлена ​​самостоятельно, не обращаясь в специализированные сервисные службы.

Другая продукция в каталогах: 211003801010VDO LCD.

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 1113, ВАЗ 1114, ВАЗ 1115.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить жидкокристаллический индикатор в комбинации приборов ВАЗ 2110 нового образца автомобиля десятого семейства ВАЗ.

С Интернет-магазином АвтоАзбука затраты на ремонт будут минимальными.

ПРОСТО СРАВНИТЕ и БУДЬТЕ ВНИМАТЕЛЬНЫ !!!

На начальном этапе переделки собственного автомобиля большое внимание стоит уделить тюнингу панели ВАЗ 2110. Многие десятки владельцев придерживаются позиции, что их машина не должна отставать от современных модных тенденций в мире четырехколесных скоростных «железных коней».

Конечно, каждому хочется, чтобы его машина, несмотря на определенный износ и уже довольно богатую историю марки ВАЗ 2110, красиво смотрелась, мощно «чувствовалась» и обеспечивала высокий комфорт в салоне всем пассажирам.В процессе передвижения на автомобиле многие пассажиры обращают внимание на устройства.

Конечно, оригинальные устройства с эксклюзивными дизайнерскими решениями им всегда будут интереснее, что буквально восхищает и восхищает. Тюнинг следует начинать с поиска панелей. Чтобы установить такую ​​деталь, вам придется проявить собственные навыки и сноровку, если вы не хотите отдавать свои кровно заработанные деньги в различные автосалоны.

Более того, эта работа не требует использования специальных инструментов.Достаточно будет использовать плоскогубцы и отвертку Phillips.

Как создать новый дизайн панели приборов ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно сделать, — это демонтировать устаревшую «деталь» и установить модернизированную модель. О том, как снять панель ВАЗ, читайте в инструкции по ремонту и эксплуатации автомобиля. Но следует вспомнить основные этапы: сначала

• , отсоедините клеммы АКБ.Рулевое колесо следует опустить в нижнее положение.
• необходимо открутить саморезы крепления крышки панели.
• затем отсоедините разъем слева, в этой ситуации мы говорим о внешнем выключателе двигателя освежения. Затем с помощью плоскогубцев необходимо отстегнуть крепления комбинации приборов.
• Далее — снимаем. Некоторые модели крепятся с помощью винтов M5. Наконец, отсоедините разъемы.

После этого можно установить новую панель в обратном порядке.Это всегда будет вызывать восхищение пассажиров и чувство гордости.

Яркое разнообразие цветов

Сегодня мода на изменение подсветки приборной панели набирает фантастические обороты. Практически везде в автомобилях есть неоновая подсветка или внутренняя светодиодная подсветка. Однако все эти нововведения — дорогое удовольствие, которое может себе позволить далеко не каждый. Иная ситуация с заменой заводского освещения на разноцветное.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но это будет стоить недешево.Лучше делать самому. В этой ситуации главное запастись необходимыми материалами и терпением. Для начала нужно разобрать «приборку». Необходимо снять защитное стекло. Далее стреляйте стрелами. Для этого понадобится отвертка и жесткий картон.

Его следует поместить под стрелку, а затем поддеть отверткой. Затем осторожно и медленно поднимите его наверх. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо вставить между панелью и основанием и нарезать по кругу слоем герметика.После снимаем подложку. Разбираем панель и приступаем.

1. Удалите фильтрующий слой канцелярским ножом. Светофильтр — это цветной слой краски. Он наносится с обратной стороны подложки и дает цветную подсветку цифрам спидометра и прочему. Чтобы полностью избавиться от светофильтра, можно использовать ацетон или другую жидкость, содержащую спирт.

2. Далее измените цвет подсветки. Вы можете сначала изменить подсветку одометра.Для этого вам потребуется разобрать экран одометра, а затем снять синюю пленку и убрать подсветку. Его следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Подключаем светодиод к патрону лампы. Установите экран одометра на место.

3. Теперь можно приступить к полной замене подсветки. Прикрепляем светодиоды к рамке «приборки». Такие светодиоды можно приобрести в комплекте с переключателем цвета. Устанавливаем их на место и прикрепляем к штатным контактам подсветки приборки.

4. Вперед. Теперь нужно убедиться, что у стрелок есть возможность менять подсветку. Для этого снимаем со стрелок слой красной краски. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно будет покрасить белым лаком для ногтей. Главное, чтобы стрелка была белой, потому что этот цвет передает цветовую гамму светодиодов.

5. Перед завершающим этапом необходимо закрепить переключатель цвета светодиодов на панели.Такой выключатель можно установить, например, в правом нижнем углу «приборки». После этого можно будет установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого установите стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.

Как красиво подсвечивать кнопки панели ВАЗ 2110

Осуществляя тюнинг панели представленного автомобиля, кроме всего прочего можно красиво выделить кнопки «приборки» .Возьмем, к примеру, кнопку включения. Для начала нужно его разобрать и разобрать. Для этого потяните его подвижную часть и корпус в разные стороны.

После того, как кнопка будет выдвинута, можно получить доступ к лампе накаливания. Если есть желание, то можно и убирать. Если лампочку вытащить не получается, продолжайте дальше. Подденьте защелки с обеих сторон отверткой или ножом. Перед нами появляется механизм переключателя. Здесь нам понадобится черная скобка. Поддев, спокойно раскидываем весь механизм.

Теперь легко снимаем лампу, для этого подходят пинцеты. Теперь можно подключить фантазию. Вы можете приобрести светодиодную лампу любого цвета. При этом следует учитывать, что положительный контакт — это номер 6, а отрицательный — номер 7. Узнать полярность можно, посмотрев на заднюю часть корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все в порядке, переходите к следующей части.

Избавьтесь от зеленого фильтра.Его можно просверлить, делать это нужно аккуратно, чтобы сверло не прошло через всю конструкцию. В итоге снимаем фильтр с конструкции и тестируем на работоспособность.

Следует отметить, что практически все кнопки при желании можно доработать таким образом. Исключение составляет только положение отрицательного и положительного контактов, их нужно учитывать на схеме подключения. Если схемы нет, то ее фото можно легко найти в Интернете. Отрицательный контакт обычно обозначается черным проводом, плюс — любым цветом.

Чаще всего — белого цвета. Можно вспомнить, но контактные соединения лучше набросать или сфотографировать, тогда в процессе сборки не будет путаницы. Процесс сборки нужно проводить в обратной последовательности.

Установка твитеров в приборную панель ВАЗ 2110

Красиво дополнить панель можно, установив твитер (твитер). Один из самых проблемных шагов — это сверление отверстий. Лобовое стекло затрудняет сверление под прямым углом.Но без дрели не обойтись, ведь под пластиковым корпусом есть металлическая полоса. В этой ситуации подобие шаблона или трафарета следует сделать из бумаги.

С помощью ножа можно удалить мягкий участок панели (снаружи — пластик, внутри — своего рода поролон). Затем берем дрель и просверливаем ранее отмеченный участок. Лучше использовать компактные сверла. Когда отверстие просверлено, следует зафиксировать неровные края. Для этого можно использовать специальные насадки для сверл.

Вам нужно сверлить на расстоянии от приборов и датчиков. Обратите внимание, что провода или скобы могут попасть под металлическую полосу. Установленный элемент твитера должен плотно входить в отверстие. Если есть определенная свобода, то необходимо заделать этот участок герметиком. Провода от твитера можно зацепить по краям воздуховодов.

Этот твитер является важным компонентом акустической системы, встроенной в автомобиль. Без такой детали звук и громкость звука не были бы полноценными.

Отечественная машина 2110 не может похвастаться качественным панно. В сильный мороз или летнюю жару пластик часто начинает трескаться. Кроме того, его угол иногда отклеивается. «Приборка» этой машины состоит из трех частей: центральной, верхней и нижней пластиковой. Чаще всего отклеивается угол: ослабляя винты, притягивающие верхнюю пластину, или из-за того, что его мягкая часть отошла от металлической части верхней пластины.

В первом варианте нужно снять панель, иначе затянуть верхнюю накладку не получится.Если отошла только мягкая часть, то решений может быть несколько. Можно наклеить, но на пластиковый дефлектор не будет крепко держаться. Другой вариант — замаскировать зазор, который образуется при отслаивании угла панели.

Зазор можно, без сомнения, прикрыть проводом. Укладывается внутрь при помощи отвертки. Вместо провода можно использовать уплотнитель фары. В этом случае можно вернуть уголок на место. Для приклеивания уголка используйте пенопласт. Кожа благодаря пенке будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Затем наносим пену внутрь, влажной тряпкой удаляем излишки пенки. Углы зажимаем скрепками. Сразу снимаем пену. Следует подождать, пока он высохнет. После высыхания пены нужно закрасить ее маркером. Может показаться, что пена лопается, но на самом деле углы панели не вылезут.

Теперь можно приступить к ремонту трещины на панели. Для этого либо используется средство для ремонта пластика, либо накладка натягивается материалом.Что касается первого варианта, то он самый простой, потому что при ремонте снимать накладку не нужно. Убрать трещину можно с помощью специальной эпоксидной смолы.

Также подходят космофен и холодная сварка. Во избежание появления трещин перекрашиваем приборную панель. Во втором способе при транспортировке этой автомобильной детали используется кожа или кожа. Сначала трещину необходимо зашпаклевать. Если проблема в отклеившемся углу панели, то отремонтировать ее не составит труда.

Если «приборка» треснула, то полностью скрыть трещину и при этом не удалить ее очень сложно.Если дело касалось ремонта, то лучше сразу заменить евровагонку. Вы можете подробно посмотреть, как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативу, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть отличный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов — купить подушечку.

Их без проблем можно найти в интернет-магазинах (представленные там фото дают общее представление о таких деталях). Для его установки необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедиться, что их движению ничто не мешает. Иначе придется заново все разбирать.

Если добавить к этому варианту тюнинга подсветку шкалы и стрелок, то можно практически мгновенно преобразить собственный автомобиль до неузнаваемости.

Как провести качественную звукоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что на ВАЗ 2110 часто скрипит панель. Устранение скрипа еще называют звукоизоляцией. Этот процесс начинается с разборки «приборки» на три части, которые скрепляются между собой болтами. Моделин можно использовать как «антискользящий», а битопласт будет действовать как звукопоглотитель.

В местах соприкосновения частей панели следует использовать модели. Все отверстия от болтов необходимо прикрыть макетом, чтобы исключить потерю воздушного потока от печки.Задняя часть панели должна быть покрыта битопластом.

Остатки можно вклеивать внутрь. Более подробно как приклеить звукоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока оклеить моделином. Стороны черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Стоит отметить, что битопласт убивает при посадке и проблем с установкой «приборки» быть не должно.

Ничто так не может радовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, возникающий после звукоизоляции панели, вызывает только приятные ощущения.

Связаться с

Одноклассники

Нашли ошибку? Выделите текст мышью и нажмите Ctrl + Enter

Комбинация приборов объединяет контрольные приборы: спидометр (со счетчиком суточного и общего пробега), тахометр, температуру охлаждающей жидкости, уровень топлива и контрольные лампы.Сигнальные лампы с красным фильтром запрещают дальнейшее движение.

На части автомобиля может быть установлена ​​электронная комбинация приборов. Отличается только системой управления и принципом работы приборов (стрелки спидометра и тахометра приводятся в движение шаговыми моторами, при отключении АКБ сбрасывается суточный пробег автомобиля и т. Д.). В электронной комбинации приборов допускается только замена ламп, при прочих неисправностях заменяется комбинация приборов целиком.

Схема подключения устройств управления (вид сзади)

1 — контрольная лампа резерва топлива 2 — лампы освещения приборов 3 — контрольная лампа правого поворота 4 — контрольная лампа левого поворота 5 — датчик температуры охлаждающей жидкости 6 — контрольная лампа внешнего освещения 7 — контрольная лампа давления масла 8 — контрольная лампа стояночного тормоза	9 — контрольная лампа заряда аккумуляторной батареи 10 — тахометр 11 — контрольная лампа «Check engine» 12 — спидометр 13 — контрольная лампа уровня тормозной жидкости 14 — контрольная лампа аварийной сигнализации 15 — a контрольная лампа дальнего света фар 16 — датчик уровня топлива

Проверка устройств контроля и их датчиков

Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввинченным в головку блока цилиндров.В датчике установлен термистор (резистор, который меняет свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Данные для проверки указателя температуры охлаждающей жидкости

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и подключите его к массе.

Если стрелка отклоняется, датчик неисправен.Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите к массе левый вывод датчика температуры, подключенный к штекеру 5 белого блока комбинации приборов. Отклонение стрелки указывает на неисправность цепи датчика-указателя. Если стрелка не отклоняется, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоединить провод от датчика.Если стрелка отклонилась к началу шкалы, датчик неисправен; в противном случае провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив белый блок комбинации приборов от жгута проводов и подсоединив его штекер 1 к «массе», а штекер 10 к «+» аккумуляторной батареи. В этом случае исправный указатель (при включенном зажигании) имеет стрелку в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке.Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата приводится в движение рычагом с поплавком. На конце рычага расположен дополнительный контакт, замыкающий цепь контрольной лампы запаса топлива, когда в баке остается 4,0-6,5 л бензина.

Данные для проверки датчика указателя уровня топлива Количество топлива Сопротивление в баке датчика, Ом пустой бак 315–345 полубак 108–128 полный бак не более 7

Данные для проверки указателя уровня топлива: Положение стрелки Сопротивление указателя уровня топлива (при бортовом напряжении 13–14 В в Ом) в начале шкалы 285–335 в середине шкалы 100–135 конец шкалы 7–25

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и подключите его к массе.Если стрелка отклоняется, датчик или цепь, соединяющая его с массой, неисправны. Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите к массе правый вывод указателя, подключенный к штекеру 10 красного блока комбинации приборов. Отклонение стрелки указывает на неисправность цепи датчика-указателя. Если стрелка не отклоняется, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно указывает на полный бак, при включенном зажигании отсоедините провод от датчика.Если стрелка отклонилась к началу шкалы, датчик неисправен; в противном случае провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив красный блок проводов комбинации приборов. В этом случае стрелка исправного указателя (при включенном зажигании) должна находиться на отметке «0».

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в цепях питания и управления.Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик формирует прямоугольные импульсы напряжения (нижний уровень не более 1 В, верхний уровень не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес. 6 импульсов датчика соответствуют 1 м пути транспортного средства.

При выходе из строя устройств управления или датчиков их заменяют.

Блок индикации бортовой системы контроля

Блок индикации установлен в консоли приборной панели и подает звуковую и визуальную сигнализацию об открытых дверях автомобиля, не пристегнутых ремнях безопасности, неисправности наружных фонарей или их цепей, износе передних тормозных колодок, недостаточном уровне: моторное масло, охлаждающая жидкость, омывающая жидкость.Также блок включает и выключает (с задержкой) внутреннее освещение при открытии любой двери. Агрегат отключается, когда в замке зажигания нет ключа. Как только ключ вставлен (но еще не повернут), блок реагирует на открытие двери водителя прерывистым звуковым сигналом (зуммером) в течение 8 ± 2 с, что означает «забытый ключ в замке зажигания». Сигнал отключается, если закрыть дверь, вынуть ключ или повернуть его из положения «0».

После поворота ключа в положение «Зажигание» установка переходит в тестовый режим.При этом включаются все световые индикаторы и зуммер, чтобы водитель мог убедиться в их исправности. При этом поступают сигналы от датчиков уровня (охлаждающей жидкости, омывающей жидкости и масла в двигателе).

Если какой-либо датчик показывает недостаточный уровень, по окончании проверки соответствующий индикатор начинает мигать и в течение 8 ± 2 с звучит зуммер. После этого индикатор горит до тех пор, пока ключ зажигания не будет повернут в положение «0».

После запуска двигателя датчики уровня не опрашиваются.Обрабатываются только сигналы датчика износа тормозных колодок, реле контроля исправности ламп (габаритные огни и стоп-сигнал) и концевых выключателей дверей. При возникновении неисправности «Износ тормозных колодок», «Перегорела лампа» или «Открытие двери» раздается звуковой сигнал и мигает соответствующий индикатор. Через 8 ± 2 с он загорится равномерно и зуммер выключится. После закрытия дверцы индикатор гаснет, при других неисправностях продолжает гореть до тех пор, пока ключ не будет повернут в положение «0».

Датчик уровня охлаждающей (и промывочной) жидкости состоит из пластиковой трубки, герметизированной снизу с герконом внутри, и поплавка с магнитом, надетым на трубку.Датчик уровня масла — с латунной трубкой. Как только геркон попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей жидкости и омывающей жидкости имеют двухконтактный блок, датчик уровня масла — одноштырьковый (второй контакт — это «масса» автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в передней тормозной колодке и подключается к проводке автомобиля с помощью одинарного контактного разъема. Датчики продаются в комплекте с подушечками; при их замене датчик устанавливается на внутренний блок.

Бортовой компьютер

Вместо часов на панели приборов на частях автомобилей можно установить маршрутный компьютер, показывающий время от начала поездки, расход топлива, среднюю скорость, примерный пробег на оставшемся топливе и температуру воздуха вне автомобиля. Кроме того, они могут выступать в роли часов с будильником.

Снятие комбинации приборов

… и отсоедините разъемы выключателя заднего противотуманного света и обогревателя заднего стекла.

Вводная информация

• Содержание


  Ежедневные проверки
  Руководство пользователя
  Предостережения и технические правила
  Основные измерительные приборы
  Двигатель и его системы
  Трансмиссия
  Шасси
  Рулевое управление
  Тормозная система
  Электрооборудование автомобиля
  Кузов
  Система вентиляции и отопления салона
  Приложения
  Коды неисправностей
  Электросхемы

• Введение

  ВВЕДЕНИЕ

  В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110.Примечательно, что это единственное семейство автомобилей ВАЗ, не получившее названия, а потому продаваемое под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). В семейство входят модификации седана (ВАЗ-2110, LADA 110), универсала (ВАЗ-2111, LADA 111) и хэтчбека (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — BA3-21123). Кроме того, существуют различные малогабаритные варианты, например, удлиненный ВАЗ-21108 Премьер или ВАЗ-21104М — седан с другими крыльями, капотом, бамперами и оригинальной обшивкой дверей.

  Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном экстерьера и интерьера. Для изготовления наиболее подверженных коррозии деталей кузова используется оцинкованный металл, а к кузову приклеиваются неподвижные окна (лобовое, заднее и боковые).
  Даже у седанов багажное отделение очень вместительное для своего класса, а хэтчбеки и универсалы, в которых можно складывать спинки задних сидений, даже могут служить для перевозки изрядно негабаритных грузов, например, холодильника.

  Изначально «десятка» комплектовалась только короткоходными карбюраторными 1,5-литровыми двигателями ВА3-21083 мощностью 69 л. с., однако довольно скоро этот силовой агрегат уступил место новому поколению двигателей с распределенным впрыском топлива и электронным управлением. Новые двигатели объемом 1,5 и 1,6 л могут иметь как два, так и четыре клапана на цилиндр, что сказывается на их тягово-экономических качествах.
  В данном руководстве рассматриваются устанавливаемые в настоящее время на все модели семейства шестнадцатиклапанные двигатели ВАЗ-2112 (1.5L) и ВАЗ-21124 (1.6L) с электронным управлением Bosch, «Январь» или GM, однако приведенное выше описание также полностью подходит для ремонта установленных ранее восьмиклапанных двигателей.
  Все двигатели агрегатируются пятиступенчатыми механическими коробками передач.
  В базовой комплектации автомобили «десятого» семейства могут похвастаться наличием твидовой кабины, иммобилайзера, центрального замка, электростеклоподъемников на передних дверях и атермальных стекол. Более дорогая комплектация оснащена подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который другие дилеры называют бархатом) и литыми дисками.Перечень оборудования, которое может быть установлено под заказ, совершенно неограничен: набор пластиковых обвесов, хромированные дверные ручки, доработанная панель приборов, кондиционер и т.д.
  Top Ten уже давно новинка, но разумная ремонтопригодность, т.к. а также невысокие цены и доступность запчастей, до сих пор делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как выпуск «десятого» семейства на заводе АвтоВАЗ в Тольятти был прекращен в 2007 году, производство моделей возобновилось в Украине на автомобильном заводе корпорации Богдан.

  Как и ВАЗ, Богдан 2110 хорошо подходит для длительных поездок по внутренним дорогам — этому способствуют хорошие динамические характеристики, комфортная подвеска и низкий расход топлива.
  Заводская гарантия на автомобили «десятого» семейства — 35 тыс. Км или 2 года, в зависимости от того, что наступит раньше. Многие официальные дилеры также предоставляют свою более длительную гарантию, сокращая при этом интервалы обслуживания в полтора-два раза.
  Настоящее руководство содержит рекомендации по ремонту и эксплуатации автомобилей ВАЗ / Богдан 2110/2111/2112 с шестнадцатиклапанными инжекторными двигателями объемом 1.5 и 1,6 л.
  Примечание
  Данные о расходе топлива носят справочный характер и являются средними для различных типов кузова.
  Рекомендации мануала также можно использовать при ремонте восьмиклапанных двигателей.

• Экстренное реагирование
• Эксплуатация
• Двигатель

2. Органы управления, приборная панель и внутреннее оборудование

Органы управления

Спидометр

Показывает приблизительную скорость автомобиля (в км / ч).

Показывает общий пробег автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за один период времени (например, за последнюю поездку). Для сброса значений счетчика суточного пробега используется специальная кнопка сброса.
Примечание
Счетчик суточного пробега сбрасывается только на неподвижном автомобиле.

Тахометр

Показывает приблизительную частоту вращения двигателя (в оборотах в минуту).Чтобы получить значение скорости, нужно умножить на 100 число на шкале, на которое указывает стрелка.
Красная зона (часть шкалы, заштрихованная красным) означает, что двигатель работает с повышенной частотой, что опасно для двигателя.

1. Левый боковой дефлектор, 2. Выключатель наружного освещения, 3. Комбинация приборов, 4. Выключатель зажигания, 5. Кнопка включения заднего противотуманного света, 6. Кнопка выключателя обогрева заднего стекла, 7. Ручка управления подсветкой приборов, 8 Датчик иммобилайзера с индикатором, 9.Правый боковой дефлектор, 10. Перчаточный ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг переключения передач, 15. Педаль акселератора, 16. Педаль тормоза, 17. Педаль сцепления, 18. Рулевое колесо, 19. Рычаг замка рулевой колонки, 20. Рычаг разблокировки замка капота.

Комбинация приборов:
1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса для счетчика суточного пробега, 6. Отображение одометра и счетчика суточного пробега, 7. Отображение часов.
ВНИМАНИЕ
Избегайте такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5500 об / мин).

Указатель температуры охлаждающей жидкости

Переход стрелки этого указателя в красную зону шкалы свидетельствует о перегреве двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускать работы двигателя в режиме перегрева (более 110 ° С).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Стеклоподъемник передней левой двери, 4. Замок водительского ремня безопасности, 5. Переключатель стеклоподъемника левой задней двери, 6. Заглушка (резервное пространство для установки переключателей дополнительного оборудования), 7 Переключатель электрического стеклоподъемника правой задней двери, 8. Замок ремня безопасности задней двери. передний пассажирский, 9.Стеклоподъемник передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

Центральная консоль:
1. Левый центральный дефлектор, 2. Рычаг управления заслонками распределения воздуха, 3. Переключатель рециркуляции, 4. Заглушка (резервное пространство для установки переключателя вспомогательного оборудования), 5. Переключатель блок индикации бортовой системы мониторинга, 6. Автомагнитола, 7. Часы, 8. Штекер (резервное место для установки переключателя дополнительного оборудования), 9. Кнопка включения аварийного освещения, 10.Блок управления отоплением, 11. Правый центральный дефлектор.
При включении зажигания этот индикатор отображает приблизительное количество топлива в баке. Если топливо в баке почти закончилось (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий индикатор, предупреждая о необходимости заправки. В этом случае рекомендуется как можно скорее заправиться.

Указатели поворота

При включении одного из указателей поворота (левого или правого) на комбинации приборов начинает мигать соответствующий индикатор.

Индикатор аварийной сигнализации

Этот индикатор загорается одновременно с включением аварийной световой сигнализации.

Предупреждающий индикатор CHECK ENGINE

Кратковременный индикатор при включении зажигания указывает на самодиагностику системы; при отсутствии неисправности индикатор гаснет. В случае неисправности в системе индикатор мигает или горит постоянно.
ВНИМАНИЕ
Движение с горящим индикатором CHECK ENGINE запрещено.

Индикатор габаритных огней

Этот индикатор загорается при включении внешнего освещения автомобиля.

Предупреждающий индикатор недостаточного количества тормозной жидкости

Загорается красным светом, когда уровень тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже отметки «MIN».
ВНИМАНИЕ
Если индикатор загорается во время движения автомобиля, дальнейшее движение запрещено до устранения причины неисправности.

Индикатор дальнего света

Этот индикатор горит синим светом при включенных фарах.

Индикатор заряда

Этот индикатор горит красным светом при включении зажигания и гаснет после запуска двигателя. Яркое свечение лампы или полусвет при работающем двигателе свидетельствует о слабом натяжении (обрыве) ремня привода генератора или о неисправности в цепи системы зарядки.

Индикатор стояночного тормоза

Индикатор горит красным светом при включении стояночного тормоза.

Индикатор падения давления масла

Этот индикатор загорается красным цветом в случае падения давления моторного масла.
ВНИМАНИЕ
Езда при включенном индикаторе падения давления масла может привести к серьезному повреждению двигателя.

Предупреждающий индикатор недостаточного количества моторного масла в картере

Этот индикатор загорается, если уровень моторного масла в картере достиг максимально допустимого минимума.
Примечание
Перед тем, как долить масло в двигатель, убедитесь в отсутствии протечек.

Предупреждающий индикатор недостаточного уровня жидкости в бачке омывателя

Этот индикатор загорается, если в бачке омывателя остается менее одного литра омывающей жидкости.

Предупреждающий индикатор падения охлаждающей жидкости

Этот индикатор загорается, когда уровень охлаждающей жидкости на холодном двигателе падает ниже допустимого предела.
Примечание
Перед добавлением охлаждающей жидкости в систему убедитесь в отсутствии утечек.

Предупреждающий индикатор неисправности сигнальных ламп

Этот индикатор загорается в случае перегорания стоп-сигналов, габаритных огней или указателей поворота.

Индикатор износа тормозных колодок

Этот индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания, если толщина тормозных колодок на передних колесах достигла 1,5 мм. В этом случае необходимо заменить тормозные колодки на новые.

Предупреждение о ремне безопасности

Этот индикатор загорается на панели приборов, если ремень безопасности водителя не пристегнут при работающем двигателе.

Включите JavaScript для просмотра

Все управляющие бортовые устройства автомобилей, представители «семейства» ВАЗ 2110, объединены в комбинацию (систему) устройств.Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровня топлива и сигнальные лампы (их присутствует в количестве 12 штук).

Вся комбинация приборов крепится к соответствующему разъему на приборной панели двумя винтами. Подключения приборной панели ВАЗ 2110 производятся методом монтажа печатной платы с использованием фольгированного гетинакса. Плата надежно прикреплена к задней части корпуса.На спидометре есть два счетчика, показывающих пройденное расстояние: первый из них — последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сброс возможен только когда автомобиль стоит. На некоторые автомобили из модельного ряда ВАЗ 2110 могут устанавливаться, содержащие все комплектующие и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 — переднеприводный легковой автомобиль, в котором силовой агрегат расположен в поперечном состоянии.Автомобиль предназначен для использования на дорогах, «оборудованных» твердым покрытием. Кузов автомобиля цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинномерного и крупногабаритного груза сиденья в задней части кабины можно сложить.

Таким образом, объем багажника увеличивается. Двигатели — карбюраторные или с различными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасной, скользкой дороге или сложных поворотах. Это возможно автомобильный, с сиденьями с электрообогревом, практичными электрическими стеклоподъемниками, современным бортовым компьютером, полезным каталитическим нейтрализатором газов, «проработанным» в выхлопной системе, а также электрическими наружными зеркалами заднего вида.

Также автомобиль можно закрепить, установить подушку безопасности, дополнить кондиционером, антиблокировочной системой тормозов, дать освещение с помощью люка.

Блок индикации системы автомобильного мониторинга ВАЗ 2110 модели

Блок индикации автомобиля ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковым сигнализатором, а также десять светодиодных сигнализаторов, информирующих водителя о следующие условия:

• недостаточный уровень масла;
• недостаточная охлаждающая жидкость;
• Недостаток омывающей жидкости;
• возможная неисправность ламп внешнего освещения;
• состояние, когда ремни безопасности не пристегнуты;
• износ тормозных колодок, которыми оснащены передние тормоза;
• четыре сигнальных устройства на каждой двери.

Подробная схема дисплея системы автомобильного мониторинга ВАЗ 2110 представлена ​​ниже.

Тюнинг приборной панели ВАЗ 2110

Скучная и невзрачная заводская приборная панель машины ВАЗ 2110 быстро надоедает, но покупать альтернативную, оснащенную компьютером, не хочется, ведь за Это. Процесс доработки «розетки» — популярная тема. Один из самых простых вариантов — купить специальный коврик. Сегодня найти ее не составит труда.

Для его установки снимаем всю приборную панель. Далее аккуратно снимаем с него стрелки. Устанавливая стрелки на свои места, нужно следить, чтобы ничего не мешало движению и не отвлекало водителя, иначе все придется заново разбирать. Правильно подобранная, красивая и стильная отделка гармонично впишется в общую атмосферу салона и отлично дополнит весь его дизайн.

Также сегодня совсем не проблема сделать панели приборов своими руками.Нужно только иметь необходимый материал и «машину» желания. Самый простой вариант — произвести тюнинг «приборки» в несколько этапов. Сначала его, конечно, обязательно нужно удалить. Далее меняем лампы накаливания на светодиоды. Установите их в такие же картриджи. Есть несколько способов изменить его цвет:

Изменить цвет на один метр. Если с помощью ножа очистить один метр от клея, перевернуть его и положить обратно, тогда подсветка циферблата изменится с зеленого на синий;

Подсветка приборной панели ВАЗ 2110.Измените цвет с помощью светодиодной ленты. Для начала нужно соскрести ножом слой цветного светофильтра. Если что-то осталось, можно стереть растворителем. Далее следует закрепить зеленую светодиодную ленту внутри «приборки». Подключить его нужно напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую «приборку» подсветки;

Автоматическое изменение подсветки. Смена семи разных цветов связана с использованием электроники, управляющей автомобилем.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого выполните следующие действия:

• отсоедините провод от минусовой клеммы АКБ;
• откручиваем винты и снимаем щиток;
• откручиваем винты крепления комбинации приборов к крышке и, потянув ее на себя, вынимаем комбинацию приборов из гнезда;
• следует отключить от «приборки» блока проводов.

Установка должна производиться в порядке, обратном снятию. Для разборки отверните крепежные винты и отсоедините маску со стеклом от корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в обратной последовательности.

Существует также современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панелька» немного приедается, приходит мысль купить и установить более новую европанель, которая выглядит очень элегантно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

Единственный его недостаток — это нюанс: чтобы снять старую панель приборов, необходимо снять накладку. В результате на этапе сборки лучше заменить существующие лампочки на гораздо более качественные (Philips, Osram и другие). Это поможет надолго забыть о их замене. Вы обязательно найдете больше полезной информации, прочитав другие наши статьи.

---

Тормозные колодки ВАЗ-2110: как заменить?

Исправные колодки — залог не только вашей безопасности, но и безопасности других участников дорожного движения.Чрезмерный износ этих элементов увеличивает риск потери управления автомобилем и аварии. Чтобы не стать жертвой собственной халатности, необходимо систематически проверять состояние колодок и вовремя их менять. Кстати, обращаться в сервисный центр необязательно.

В этой статье мы обсудим, как заменить передние и задние тормозные колодки ВАЗ-2110. Но сначала разберемся с признаками их неисправности методами диагностики и выбора подходящей модели.

Устройство и принцип работы тормозов передних колес

Передние «десятки» имеют дисковую конструкцию. В его основе:

• Диск тормозной;
• Суппорт;
• Цилиндр тормозной рабочий с поршнем;
• Две прокладки;
• Крепежные элементы.

Когда мы нажимаем на педаль тормоза, жидкость воздействует на поршень рабочего цилиндра и перемещает суппорт. Колодки помещены внутрь, таким образом прижимаясь к тормозному диску, заставляя ступицу останавливать вращение.

Как понять, что передние колодки пора менять

Каждая деталь каждого механизма имеет свои ресурсы, после чего ее нужно менять. Передние колодки ВАЗ-2110 не исключение. Их ресурс, заявленный производителем автомобиля, составляет 10 тысяч километров. Но это только при условии нормального использования. Часто они выходят из строя намного раньше. О своей вине могут сказать:

• Горение контрольной лампы на панели приборов;
• Снижение эффективности торможения и «виляющего» рулевого управления;
• Писк, дребезжание, хруст при торможении.

Кто-то, наверное, удивится, но передние тормозные колодки ВАЗ-2110 имеют в своей конструкции износ. Когда они изнашиваются больше обычного, на приборной панели загорается контрольная лампа в виде колеса. Это первый признак того, что пора менять колодки.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами.Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Если вы во время торможения заметите, что машина начинает терять управляемость и из передних колес слышны посторонние звуки, это тоже повод для того, чтобы диагностировать тормозной механизм.

Как проверить колодки

Тестовая накладка предназначена для определения толщины накладок. Для этого, конечно же, нужно разобрать колесо и разобрать суппорт или барабан.Измерения производятся штангенциркулем или обычной линейкой. Толщина футеровки должна быть не менее 1,5 мм. Если результат ваших замеров близок к этому значению, поспешите заменить колодки.

Какие тормозные колодки на ВАЗ-2110 выбрать

Только правильный выбор деталей тормозной системы позволит вам уверенно чувствовать себя на дороге. И экономить незачем. Что касается производителя, то, как обычно, предпочтение следует отдавать оригиналу. Передние тормозные колодки ВАЗ-2110 идут под каталожными номерами 2110-3501080, 2110-3501080-82 или 2110-3501089.Стоят эти запчасти недорого — около 300 руб. Можно выбрать колодки и известных производителей автозапчастей. Они дороже (до 1000 рублей), но по качеству намного лучше.

Ни в коем случае не покупайте дешевые копии из Азии. Мало того, они изнашиваются вдвое быстрее, их конструкция довольно хрупкая.

Важно: колодки как передние, так и задние меняют попарно и обязательно на обоих колесах оси! Поэтому фирменные запчасти продаются исключительно комплектом из четырех товаров.

Необходимые инструменты

Итак, если вы уже приобрели запчасти на замену, убедитесь, что под рукой у вас были необходимые инструменты и средства. Среди них:

• Джек;
• Скоба;
• Жидкость против ржавчины;
• Шприц медицинский на 20 кубиков
• Ключи 13 и 17;
• Отвертка шлицевая
• Плоскогубцы;
• Молоток и зубило;
• Ключ трубный (газовый).

Замена передних колодок

Замена передних тормозных колодок на ВАЗ-2110 производится следующим образом:

1. Поставьте Автомобиль на ровную площадку.Закрепите задние колеса.
2. Откручиваем колесные болты, поддомкратим кузов и разбираем колесо. Вывернул руль, чтобы разобрать руль до упора.
3. Осмотрите тормоз на предмет механических повреждений.
4. Определите количество тормозной жидкости в бачке. Если она полная, с помощью шприца слейте жидкость (30-50 мл).
5. Опустите стопорное кольцо нижним болтом суппорта. Для этого используем катушку и стамеску.
6. Ключ на 13 поворачивает нижний болт суппорта.Наклеить ключ на 17. При необходимости использовать жидкую ржавчину.
7. Выверните болт и снимите суппорт.
8. Откройте суппорт и снимите его с тормозных колодок ВАЗ-2110.
9. На задней (внутренней) колодке установлен датчик износа. С помощью плоскогубцев откусите идущий к нему провод. Потом рассадина разъема датчика.
10. Установите новые колодки в суппорт. Будьте осторожны, чтобы не перепутать. Внутри есть площадка, на которой установлен датчик.
11. Если поршень мешает установке, «протолкните» его выступы трубным ключом.
12. После установки колодок подключил датчик к жгуту.
13. Сборку производят в обратном порядке.
14. Следуя этому алгоритму, замените колодки на другом колесе.

По завершении не забудьте долить тормозную жидкость в бачок. Также проверьте, загорается ли лампа на приборной панели.

Конструкция заднего тормоза

Тормоза задние «десятки» имеют барабанную конструкцию. В его состав входят:

• Рабочий тормозной цилиндр;
• Две прокладки;
• Стояночный тормоз;
• Крепежные элементы.

Принцип работы заднего тормоза следующий. Когда вы крутите педали, тормозная жидкость воздействует на поршни рабочего цилиндра. Они номинированы и бросают планшеты в руки. Их накладки упираются в рабочую поверхность барабана, заставляя его останавливать вращение.

Ручной тормоз приводится в действие с помощью троса и тяги. Дергаем за ручку, трос действует на тягу, она выкладывает колодки.

Что вам понадобится для замены задних тормозных колодок

Первым делом нужно купить тормозные колодки.При их выборе следуйте приведенным выше советам. Отечественные производители автозапчастей продают задние тормозные колодки ВАЗ-2110 по оригинальному предложению 21080-3502090, 21080-3502090-00, 21080-3502090-55, 21080-3502090-90, 2108-3502090, 2108-3502090-80. Желательно приобрести комплект пружин: компрессионные и направляющие.

Необходимые инструменты:

• Домкрат;
• Скоба;
• Молоток;
• Деревянная распорка;
• Гаечный ключ 8;
• Два гаечных ключа 13;
• Жидкость против ржавчины;
• Длинногубцы.

Перед тем, как заменить тормозные колодки на ВАЗ-2110, не забудьте освободить трос ручного тормоза. Без него, учитывая, что они не изнашиваются, установить их в имеющийся барабан у вас вряд ли получится. Ослабляем трос на яме двумя плоскими ключами 13.

Замена задних колодок на «десятку»

Процесс замены задних тормозных колодок следующий:

1. Ставим машину на ровную площадку, обездвиживаем передние колеса. . Выворачивает болты нужны колеса.
2. Поддомкратить кузов, выкрутить болты и полностью разобрать колесо.
3. Гаечным ключом на 8 выкручиваем направляющие шпильки на тормозном барабане (2 шт.)
4. Молотком и проставками сбиваем барабан со ступицы. Если его невозможно обработать на месте, он «сидит» на выступе ступицы с жидкой ржавчиной.
5. Длинногубцами снимите направляющие (маленькие) пружины с обеих колодок.
6. Используя тот же инструмент, снимите стяжную тягу сначала верхнюю возвратную пружину, затем нижнюю.
7. Установили новые колодки и производили установку механизма в обратном порядке.

Обязательно отрегулируйте стояночный тормоз!

Как видите, Замена тормозных колодок на ВАЗ-2110 — процесс очень простой и не занимает много времени. Меняйте их вовремя, и ваша машина всегда будет вам послушна.

5 причин, почему стоп-сигналы не работают, а задние фонари не работают

]]]]>]]>

Ночное вождение с неработающими стоп-сигналами или задними фонарями опасно для вас и других водителей на дороге. Чтобы заметить, когда стоп-сигналы не работают, а задние фонари работают, или наоборот, требуется много времени.Причина в том, что вы не узнаете, что происходит сзади, пока на это не укажете.

Тормозные и задние фонари имеют решающее значение для безопасности дорожного движения. Если какой-либо из них не работает, другие водители позади вас не увидят, движетесь вы или нет. Это может привести к серьезным авариям, особенно на темных улицах или во время сильного дождя и снега. Копы также отметят вас, если увидят, что вы не работаете с фарами.

Причины, по которым стоп-сигналы не работают, но задние фонари не работают

Это особая проблема, так как задние фонари работают нормально, когда вы едете, но при нажатии на тормоз задние фонари не реагируют.Иногда при нажатии на тормоз отключаются и задние фонари, и они не начинают работать, пока вы не отпустите тормоза.

Возможные причины тормоза фары не работают, но задние фонари :

Лампочки

Перегоревшие лампочки являются наиболее частой причиной того, что стоп-сигналы не работают, а задние фонари — . Выкрутите винты из линзы лампы (к которой вы можете получить доступ через багажник или посмотрите руководство по ремонту вашего автомобиля, чтобы узнать точное местоположение).Нажмите на лампочки и поверните их против часовой стрелки, чтобы вынуть их из розетки.

Причиной может быть перегоревший свет.

Лампы необходимо заменить, если они потемнели или нити накаливания взорваны. Выбирайте новые лампочки того же типа и мощности. В большинстве европейских автомобилей одна и та же лампочка выполняет работу задних фонарей и стоп-сигналов. Однако он имеет двойные нити, что позволяет одному комплекту работать, в то время как другой комплект сгорает.

Блок предохранителей и выключатель света

Вы должны найти блок предохранителей или центр распределения питания (PDC).Вы получите панель предохранителей под приборной панелью и PDC под капотом. Выключатель стоп-сигнала также находится под приборной панелью, и проверьте, касается ли его поршень рычага педали тормоза. Любая проблема с блоком предохранителей и выключателем света повлияет на стоп-сигналы.

В случае перегорания предохранителя замените его новым. Помните, что новый должен иметь ту же силу тока, что и старый. Кроме того, попробуйте выяснить причину сгорания предохранителя. В противном случае это будет повторяющаяся проблема.

Электрическое заземление

Если выключатель стоп-сигнала исправен, необходимо проверить наличие плохого электрического заземления (на некоторых моделях автомобилей заземление предусмотрено для выключателя). Это могло произойти из-за неплотного соединения провода или коррозии или повреждения концов провода. Подключите выключатель света к надежному заземлению с помощью перемычки и нажмите педаль тормоза. Если загорается стоп-сигнал, необходимо исправить заземление.

ПОДРОБНЕЕ:

Проверьте проводку

Если все упомянутые выше компоненты работают нормально, вам нужно поискать в другом месте, чтобы найти источник проблемы.Проводка от панели предохранителей к выключателю стоп-сигнала и от выключателя к патронам и фарам может быть ослаблена или изношена. Соединение и корпус лампы могут быть подвержены коррозии. Вы должны заменить эти детали, если обнаружите любую подобную проблему.

Осмотрите переключатель указателей поворота

Цепь стоп-сигнала может быть частью цепи сигнала поворота в некоторых моделях автомобилей. Стоп-сигнал не срабатывает, если переключатель поврежден или неисправен. Проверьте электрическую схему переключателя и найдите единственный провод, который устанавливает соединение между стоп-сигналом и переключателями указателей поворота.Получите доступ к электрическому разъему переключателя указателя поворота, включите выключатель стоп-сигнала, нажав на педаль тормоза, и проверьте провод с помощью контрольной лампы. Если контрольная лампа не горит, вам необходимо заменить этот провод.

Почему мои задние фонари не работают, когда мои фары включены Иногда задние фонари могут не работать должным образом, в то время как стоп-сигналы исправны.

Задние фары и фары имеют отдельные соединения. Таким образом, один набор по-прежнему будет работать, в то время как другой набор может иметь некоторые проблемы и не работать.Задние фонари могут выключаться по нескольким причинам, и они почти аналогичны причинам, по которым стоп-сигналы не работают, а задние фонари — .

Причины неисправности задних фонарей:

• Перегоревшие лампочки
• Перегорел предохранитель
• Повреждена проводка
• Проблемы с электрикой

Если вы по-прежнему не можете определить проблему для нефункционирующих стоп-сигналов или задних фонарей или не уверены в действиях, упомянутых выше, отвезите автомобиль к опытному механику.Не пытайтесь что-либо исправить, будь то капитальный или мелкий ремонт, когда мало разбираетесь в механизме автомобиля.

Часто задаваемые вопросы

Стоп-сигналы, задние фонари — самые известные автомобильные запчасти, о которых хотят разбираться автовладельцы, так как вокруг них столько проблем. В этой статье наши автомобильные эксперты помогут автовладельцам ответить на самые частые вопросы:

Что может привести к тому, что стоп-сигналы не будут работать?

Есть три причины, которые могут привести к этой проблеме:

1. Неисправные лампы стоп-сигнала.
2. Выключатель проводки стоп-сигнала поврежден.
3. В автомобиле сломан предохранитель системы стоп-сигнала.

К счастью, все эти проблемы можно легко обнаружить и решить.

От чего мои задние фонари остаются включенными?

Есть много причин, по которым задний фонарь постоянно остается включенным, когда автомобиль выключен: сломанный выключатель стоп-сигнала, поврежденный штекер фонаря прицепа, неисправный стопор выключателя стоп-сигнала, сломанный жгут проводов, … Существуют различные причины, однако вы можете проверить будь то стоп-сигналы или задние фонари, чтобы увидеть, какие детали имеют проблемы.

Одинаковы ли стоп-сигналы и задние фонари?

Они разные. Стоп-сигналы — это огни, которые включаются сразу же, когда водитель нажимает на педаль тормоза, а задние фонари включаются только при включенном стояночном тормозе или при включении фар. Вы также можете распознать по цвету: задние фонари обычно красные, в то время как стоп-сигналы более яркие красные на большинстве автомобилей.

Как исправить неработающие стоп-сигналы?

В ситуации, когда стоп-сигналы не работают должным образом, необходимо убедиться, что питание идет, и проверить предохранитель.Если одновременно с сигналами поворота включаются стоп-сигналы, их необходимо отнести механику для проверки.

Как проверить стоп-сигналы самостоятельно?

В случаях, когда вам нужно проверить стоп-сигналы, это рекомендация:

Прежде всего, включите зажигание. Вам необходимо включить зажигание, чтобы четко проверить стоп-сигналы. Кроме того, убедитесь, что автомобиль не на передаче, и откройте дверь автомобиля. Следующим шагом будет найти щетку для пола или швабру и положить ее конец на педаль тормоза.Сделав это, вы можете надавить на педаль, одновременно проверяя стоп-сигналы. Теперь владельцы автомобилей могут нажимать, пока тормоз не сработает и не зафиксируется на месте. Теперь вы можете сесть за машину и проверить стоп-сигналы.

Сколько стоит замена стоп-сигнала?

К счастью, стоп-сигнал стоит довольно дешево по сравнению с другими запчастями. Замена лампочки стоп-сигнала всегда минимальная. Лампа стоит от 5 до 10 долларов, а процесс зарядки стоит 20 долларов, поэтому максимальная цена будет около 30 долларов.

Сколько стоит перемонтировать стоп-сигналы?

Это зависит от конструкции стоп-сигналов: некоторые производители автомобилей проектируют их так, чтобы их было легко перемонтировать, но некоторые автомобили требовали снятия задних фонарей, чтобы заменить и перенастроить стоп-сигналы. Таким образом, стоимость рабочей силы составит от 7 до 60 долларов. Кроме того, при стоимости лампочки от 1 до 8 долларов владельцам автомобилей придется заплатить максимум 68 долларов, чтобы перемонтировать стоп-сигналы.

Могу ли я водить машину без стоп-сигналов?

№Во-первых, вас остановит и оштрафует полицейский, поскольку ездить без рабочего стоп-сигнала определенно незаконно.

Во-вторых, другие водители плохо видят вас в темноте. Без стоп-сигналов они не могут узнать, останавливаетесь вы или нет, поэтому очень высока вероятность аварии на дороге.

Представьте себе, что вы едете ночью по шоссе, и у вашей машины не работают стоп-сигналы.

Сколько времени нужно, чтобы починить стоп-сигнал?

1 час.Это максимальное время для замены лампы стоп-сигнала, так как это совсем несложно. Процесс должен занять от 40 до 60 минут.

TWIN SQUARE MOTORCYCLE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗНЫЙ ФОНАРЬ Запасные части и аксессуары для автомобилей с E-MARKED Освещение и индикаторы

TWIN SQUARE MOTORCYCLE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗНАЯ СВЕТА Запасные части и индикаторы с E-маркировкой

1. Home
2. Запчасти и аксессуары для автомобилей
3. Запчасти для мотоциклов
4. Освещение и индикаторы
5. Узлы заднего и стоп-сигнала
6. TWIN SQUARE MOTORCLE MOTORBIKE STOP / REAR Tail LIGHT BRAKE LIGHT E-MARKED

Найдите много отличных новых и подержанных опций и получите лучшие предложения на TWIN SQUARE MOTORCLE MOTORBIKE STOP / REAR Tail LIGHT BRAKE LIGHT с E-MARKED по лучшим онлайн-ценам на! Бесплатная доставка многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Тип машины: ： Уличный мотоцикл ， Бренд: ： Без марочного обозначения ： Номер детали производителя: ： RLTTSQU ， EAN: ： Не применяется ，

TWIN SQUARE MOTORCYCLE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗНЫЙ ФОНАРЬ E-MARKED









ХОККЕЙНЫЙ ТУРНИР НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛСЯ В ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — УЧАСТНИКИ

ТУРНИР ПО УНИВЕРСИТЕТСКОМУ СОВЕТУ ПО УНИВЕРСИТЕТСКОМУ УРОВНЮ ПРОВЕДЕННЫЙ ТУРНИР ПО МЯЧУ — ПОБЕДИТЕЛИ

НА УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРЕДВАРИТЕЛЬНАЯ СТАВКА НА УНИВЕРСИТЕТСКОМ СОРЕВНОВАНИИ — ЗАЩИТНЫЕ ЗОЛОТЫЕ И СЕРЕБРЯНЫЕ МЕДАЛИ С УНИВЕРСИТЕТСКИМ УРОВНЕМ.

УРОВЕНЬ РАЙОНА 4 X 100 МТР ДЕЙСТВИТЕЛЬНО В АТЛЕТИЧЕСКОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ ПОСЕТИТЕЛЯ

УРОВЕНЬ РАЙОНА 4 X 400 МЕТРОВ РЕАЛЬНО В СПОРТИВНОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

ТАЭКВОНДО НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛОСЬ В СОВЕТЕ ДОУНИВЕРСИТЕТСКОГО УНИВЕРСИТЕТА — ЗОЛОТАЯ МЕДАЛЬ В ПОСАДКЕ

РАЙОННЫЙ УРОВЕНЬ БАДМИНТОН, ПРОВЕДЕННЫЙ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — УЧАСТНИКИ

ЗАКОННЫЙ ТЕННИС НА УРОВНЕ РАЙОНА, ПРОВЕДЕННЫЙ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ В ПОСЛЕДОВАТЕЛЬНОСТИ, СПОРТСМЕННАЯ ВСТРЕЧА НА УРОВНЕ 800 МТП ПРОШЛОСЬ НА ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — СЕРЕБРЯНАЯ МЕДАЛЬ В ПОСЛЕДОВАТЕЛЬНОСТИ, СПОРТСМЕННОЕ СОРЕВНОВАНИЕ НА УНИВЕРСИТЕТСКОМ СОВЕТЕ НА УНИВЕРСИТЕТСКОМ СОРЕВНОВАНИИ НА УРОВНЕ 1500 МТ — ЗОЛОТАЯ МЕДАЛЬ КАМАЛАКАННАНС II PUC MSBA ‘K’

В ПРЕДУНИВЕРСИТЕТСКОЙ СОВЕТЕ ПРОВЕДЕННЫЙ ТУРНИР ПО УНИВЕРСИТЕТСКОМУ УРОВНЮ КОРЗИНЫ ПО МЯЧУ — ПОБЕДИТЕЛИ

В ДОУ УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРОВЕДЕН ТУРНИР ПО ЭТАЖНОМУ ШАЛУ НА УРОВНЕ РАЙОНА — УЧАСТНИКИ

УРОВЕНЬ РАЙОНА 4 X 100 МЕТРОВ РЕАЛЬНО В СПОРТИВНОМ СОБРАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

УРОВЕНЬ РАЙОНА 4 X 400 МТ РЕАЛЬНО В СПОРТИВНОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

СПОРТСМЕННАЯ ВСТРЕЧА УРОВНЯ 800 МТП ПРОШЛОСЬ НА ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — СЕРЕБРЯНАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

СПОРТСМЕННОЕ СОБРАНИЕ НА УРОВНЕ 1500 МТ, ПРОВОДИЛОСЬ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ В ПОСАДКЕ

НА УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРЕДВАРИТЕЛЬНАЯ СТАВКА НА УНИВЕРСИТЕТСКОЙ СТОЛКЕ — ЗАПИСАННЫЕ ЗОЛОТЫЕ И СЕРЕБРЯНЫЕ МЕДАЛИ.

НА УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРЕДВАРИТЕЛЬНАЯ СТАВКА НА УНИВЕРСИТЕТСКОМ СОРЕВНОВАНИИ — ПОСЛЕДОВАТЕЛЬНЫЕ СЕРЕБРЯНЫЕ И ЗОЛОТЫЕ МЕДАЛИ.

ЗАКОННЫЙ ТЕННИС НА УРОВНЕ РАЙОНА, ПРОВЕДЕННЫЙ В ДОУУНИВЕРСИТЕТСКОМ СОВЕТЕ — ЗОЛОТАЯ МЕДАЛЬ КАМАЛАКАННАНА S OF II PUC MSBA ‘K’, ЗАПИСАННАЯ ЗОЛОТАЯ МЕДАЛЬ ТАЭКВОНДО НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛОСЬ В СОВЕТЕ ДОУНИВЕРСИТЕТСКОГО УНИВЕРСИТЕТА — ЗОЛОТАЯ МЕДАЛЬ ДЖЕЙСОНА ИММАНУЭЛЯ СОЛОМОНА I PUC HEPS ‘Q’

В ДОУ УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРОВЕДЕНА ДИСКУССИЯ ПО СПОРТИВНОМУ ВСТРЕЧУ — СЕРЕБРЯНАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

ХОККЕЙНЫЙ ТУРНИР НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛСЯ В ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ — Бегуны — ВВЕРХ

ТУРНИР ПО БАДМИНТОНУ УРОВНЯ ОКРУГА ПРОВЕДЕННЫЙ В СОВЕТЕ ДОУНИВЕРСИТЕТСКОГО УНИВЕРСИТЕТА — УЧАСТНИКИ — ВВЕРХ

TWIN SQUARE MOTORCYCLE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗНЫЙ ФОНАРЬ E-MARKED

МОТОЦИКЛ TWIN SQUARE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗ С E-MARKED, LIGHT BRAKE LIGHT E-MARKED TWIN SQUARE MOTORCLE MOTORBIKE STOP / REAR Tail, бесплатная доставка для многих продуктов, Найдите много новых и подержанных опций и получите лучшие предложения МОТОЦИКЛ TWIN SQUARE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ, ТОРМОЗ, ОТМЕЧЕН E-MARKED по лучшим онлайн-ценам на Fashion Frontier Официально лицензированный Интернет-магазин Стиль вашей жизни Бесплатная доставка и официально лицензированный Интернет-магазин! СТОПОРНЫЙ / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗНЫЙ ФОНАРЬ TWIN SQUARE MOTORCLE MOTORBIKE с маркировкой E sjpuc.дюйм.




МОТОЦИКЛ TWIN SQUARE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗНЫЙ ФОНАРЬ E-MARKED

Размеры продукта: 6 x 2 x 2 дюйма. Характеристики стандартной наклонной седельной сумки серии Deluxe. Предлагать продукцию отличного качества, ОСОБЕННОСТИ: Модный печатный рисунок. Упакованные в красивый подарочный пакет (цвет может варьироваться), наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Включает встроенный датчик и имеет ограниченную пожизненную гарантию. МОТОЦИКЛ TWIN SQUARE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗНЫЙ ФОНАРЬ E-MARKED .★ БЫСТРОЕ ПРИГОТОВЛЕНИЕ, КОНТРОЛЬ ТАЙМЕРА И ТЕМПЕРАТУРЫ-1350W Быстрая циркуляция воздуха облегчает приготовление пищи. КАК РАЗМЕСТИТЬ ЗАКАЗ НА ИНДИВИДУАЛЬНЫЙ ДИЗАЙН: Если вам нужно больше, чем пара незначительных изменений, это подчеркнуто синими стразами. все в Whimsical Children можно БЕСПЛАТНО персонализировать. : 4105 Обработка: 100% необработанное натуральное. Доставка по всему миру. После этого тонирована и добавлена ​​в красивый бледно-розовый цветок. — Размеры: колготки для всех женщин, TWIN SQUARE MOTORCYCLE MOTORBIKE STOP / REAR TAIL BRAKE LIGHT E-MARKED .Фон дизайна включает розовый фон. Мы здесь, чтобы помочь с любыми дополнительными индивидуализированными / согласованными продуктами, которые вам понадобятся в течение дня. У всех восьми самолетов и транспортных средств есть колеса. оставаться в тепле, даже если на нем есть влага, и не слишком жарко, когда становится теплее. ПРИМЕНЕНИЕ: Можно использовать где угодно. F Fityle Сумка Плечевая цепь Ремешок Запасные аксессуары Сумка 120см — Античная бронза, тогда вам легко использовать этот деревянный. МОТОЦИКЛ TWIN SQUARE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗНЫЙ ФОНАРЬ E-MARKED .Кислородный насос KEDSUM компактный и поставляется с 2 силиконом, DMC GD1436-0322 Classic Reserve Gold Label Aida Fabric Box.




Последние новости

Праздник святого Иосифа, покровителя нашего заведения, отмечается ежегодно 19 марта. В этом году c ..

10 марта 2021 года у преподавательского состава была уникальная экскурсия — однодневный эко-ретрит на горе Св.Джозеф. ..

«Equinox» — самое ожидаемое событие SJPUC каждый год. В этом году мы провели ежегодный культурно-литературный доп ..

13 февраля 2020 года AICUF в Карнатаке организовал голодовку, чтобы испытать радость общения с другими людьми..

Празднование Дня колледжа состоялось 26 января 2021 года в 9.30 в L-Hall. Главный Гость для о ..

Культура нации живет в сердцах и душах своих людей Празднование 72-го Дня Республики было в..

РОЖДЕСТВЕНСКИЕ МЕРОПРИЯТИЯ, ОРГАНИЗОВАННЫЕ AICUF В СОТРУДНИЧЕСТВЕ С СТУДЕНЧЕСКИЙ СОВЕТ SJPUC Aicuf, в сотрудничестве ..

TWIN SQUARE MOTORCYCLE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗНЫЙ ФОНАРЬ E-MARKED

Фильтр салона ADA102505 Blue Print 46844822 51805219 1808624 01808624 Пыльца, SEAT TOLEDO LEON 1999-05 ЧЕРНАЯ КОЖАНАЯ КОЖАНАЯ КОЖАНАЯ ПЕЧЬ КРЫШКА РУЧКИ ПЕРЕДАЧИ, Facom ENX.2 Ударные отвертки, серия 2 Torx ENX.240 T40. ЗАМОК ДВЕРИ СООТВЕТСТВУЕТ RANGE ROVER DISCOVERY 3 и 4 FREELANDER 2 ЗАДНИЙ ЛЕВЫЙ ПРАВЫЙ LR011303, Nitro MX620 Podium Junior MX Шлем для мотокросса детский глянцевый черный оранжевый, крышка топливного бака TD5 с ключами WLD100730R Land Rover Defender 90/110. Брошюра по каталогу датчиков Ford 1995 GT Excellent Original 95, Silverline 253996 Компрессор с поршневыми кольцами 54-127 x 75 мм, адаптер ISO PIONEER DEH 2020MP 2050MP 2050MPG 2100UB 2110UB 2120UB 2700R. СТИЛЬ БЕЛЫЙ СТРОЧКОЙ 3 КОЖАНАЯ КРЫШКА ПОЛНОЙ ДВЕРНОЙ КАРТЫ 2X ПОДХОДИТ ДЛЯ PORSCHE 924 944 75-91.Набор ремней Rebound для Alfa Romeo 105 series, подходящий для рамы фары нового поколения Scania R&S серии ‘Topline’ 2017 года. Правый Fit Yamaha YZ450FX 2019-2020; WR450F 2019 19 20 алюминиевый радиатор Слева. подходит для Toyota COROLLA 1.6 16V DOHC 08 / 92-4A-FE NGK СТАНДАРТНЫЕ СВЕЧИ ЗАЖИГАНИЯ x 4 BKR6E. Комплект болтов для KTM SX SX-F EXC EXC-F XC XC-F XC-W 65 85125250300350450500.

Команда SJPUC AICUF организовала духовные беседы во время сезона Адвент для католического стад I и II PUC..

Церемония рейтинга кадетов 3-го батальона штата Карнатака SJPUC NCC состоялось 12 декабря 2020 года. Командир ..

Excellencia 2020, достойное поздравление для студентов, получивших отличия в финале PU Board Экзамен ..

Доуниверситетский колледж Сент-Джозефс организовал информационную программу о национальном Образовательная политика на 28 с.

Великие возможности редко открываются без их поиска, но такая редкость стала реальность, когда запустили SJPUC..

Genesis был в течение последних нескольких лет самым популярным мероприятием в Бангалоре. Библейский праздник. AICUF ..

«Будущее зависит от того, что вы делаете в настоящем».Махатма Ганди Колледж Святого Иосифа, празднование 151 года.

Доуниверситетский колледж Святого Иосифа провел 8-дневный онлайн-семинар MUN для студентов II PUC с 19.09.20.

В день, который стал виртуальным во всех смыслах, SJPUC тепло приветствовал студентов Первого PUC. Онлайн О..

14 сентября по всей стране проводится хинди-дивас. отметить день Учредительного собрания о ..

5 сентября 2020 года учителей SJPUC встречали на первом в истории Дне учителя. праздник..

В эти беспрецедентные времена, когда жизнь в колледже и семейная жизнь были нарушены, необходимость часа до ..

Колледж St Josephs Pre University отметил 74-ю День независимости 15 августа 2020 года с патриотическим задором..

Ориентация для студентов II PUC была проведена 3 августа 2020 года в новом и новом виртуальном формат. Средне ..

Санкт-ПетербургВ предуниверситетском колледже Джозефа с 27 по 30 июля 2020 года прошла ИГНАТСКАЯ НЕДЕЛЯ, отмечая …

Веб-семинар по профессиональной ориентации был организован SADHANA, консультационной группой SJPUC 18 июля 2020 года для Стю ..

Выпускной день прошел 8 февраля 2020 года.Главным гостем этого дня был доктор Шяладжа Шастри, пс.

21 декабря 2019 года подразделение AICUF SJPUC с большим рвением и энтузиазмом отпраздновало Рождество. Дух о ..

21 декабря 2019 года в аудитории SJBHS отмечался день колледжа в ознаменование успешного завершения учебы..

73-й День Независимости был отмечен с патриотической страстью и чудесной этнической принадлежностью. Общий секрет ..

Excellencia программа поздравлений обладателей отличий прошла 3 августа, Суббота.Три сотни ..

Ориентационная программа на тему «Воспитание подростков» была организована SADHANA, Консультационной службой. Отъезд ..

Санкт-ПетербургДовузовский колледж Джозефа, Бангалор, совместно с Департаментом довузовского образования, Бан ..

1. ART CLUB : Skecthing Poem

Тема ..

26 июня 2019 года, когда мир отмечал Международный день борьбы со злоупотреблением наркотиками и их незаконным оборотом, г..

Для католических студентов I PUC и II PUC был проведен ретрит, чтобы развить в них саморефлексию через ..

Специальное занятие для всего преподавательского состава было запланировано и проведено преподобным.Пт. Мелвин Д’Кунья SJ, на ..

Выпускной прошел 12 января 2019 года в кампусе. Главным гостем дня был преподобный д-р Фр. Джером Стрит.

SJPUC отпраздновал ежегодный день колледжа 22 декабря 2018 года, чтобы отметить достижения студентов в этой области..

Церемония инвеститура 2019 года засвидетельствовала установление членов студенческого совета, Класс и спорт. Ре ..

Цифры говорят само за себяПочему выбирают нас

258658

+
Зачислено

студентов

97

%

Процент прошлого года

TWIN SQUARE MOTORCYCLE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗНЫЙ ФОНАРЬ E-MARKED


Бесплатная доставка для многих продуктов. Найдите много отличных новых и подержанных опций и получите лучшие предложения на TWIN SQUARE MOTORCYCLE MOTORBIKE STOP / REAR Tail LIGHT BRAKE LIGHT E-MARKED по лучшим онлайн-ценам в Официально лицензированный магазин Fashion Frontier в Интернете. Стиль Your Life Бесплатная доставка и официально лицензированный интернет-магазин! sjpuc.in
TWIN SQUARE MOTORCLE MOTORBIKE STOP / ЗАДНИЙ ЗАДНИЙ ФОНАРЬ ТОРМОЗНАЯ ФОНА E-MARKED sjpuc.in Тюнинг

, схема, цена. Как заменить панель приборов своими руками

Панель приборов ВАЗ-2107 оснащена всеми важными сигнализациями и контроллерами, контролирующими нормальную работу основных узлов автомобиля. Зная все нюансы, а также возможности датчиков и устройств, можно вовремя выявить определенную неисправность, предотвратив более серьезные поломки.Рассмотрим функционал этого элемента, его улучшение, а также способ замены.

Индикаторы масла и АКБ

Если на приборной панели загорелся индикатор аварийного давления масла ВАЗ-2107, необходимо остановить автомобиль и заглушить двигатель. Обязательно проверьте уровень масла, при необходимости долейте запас до нужной отметки и только после этого запускайте двигатель. Если аварийная лампа продолжает гореть, заглушите силовой агрегат и отбуксируйте машину в ближайшую мастерскую. Дальнейшее движение при горящем индикаторе приведет к проворачиванию кривошипов, так что двигатель начнет «стучать».Это может спровоцировать заклинивание мотора и его последующий капитальный ремонт.

Когда загорится контрольная лампа аккумуляторов, сначала проверьте клеммы на окисление и потерю контакта. Если устранение этих точек не помогло, причина неисправности в генераторе. Скорее всего, он не вырабатывает достаточного тока, необходимого для подзарядки аккумулятора. Желательно выключить все электроприборы и проследовать до ближайшей станции техобслуживания. Качественный аккумулятор проедет не менее 100 километров, питая только систему зажигания.Преимущественно в таких случаях выходит из строя реле напряжения регулятора.

Датчики уровня топлива, тормозов и охлаждающей жидкости

Индикатор контроля топлива указывает на наличие топлива в баке. Нулевая отметка говорит о том, что осталось менее 5 литров бензина и пора ехать на заправку.

Зажигание на панели приборов ВАЗ-2107 аварийный датчик тормозной жидкости требует немедленной остановки. Затем проверьте уровень жидкости, долейте до необходимого значения. Кроме того, необходимо убедиться, что автомобиль способен тормозить.Если механизм сработал, доберитесь самостоятельно в автосервис. Если реакции нет, вызовите эвакуатор, слесаря ​​или устраните неисправность самостоятельно.

Индикатор, показывающий температуру хладагента, находится в красной зоне. Начинающий водитель может не заметить закипание двигателя до того, как из-под капота выйдет пар, так как в данной модели не предусмотрена сигнализация, информирующая о перегреве двигателя. В этой ситуации необходимо остановиться и дать силовому агрегату остыть.В случае отсутствия обрыва соединительных патрубков необходимо попытаться добраться до гаража или СТО, чтобы выяснить причину неисправности. Чаще всего эта проблема возникает из-за выхода из строя термостата или вентилятора радиатора.

Схема панели приборов ВАЗ-2107

Рассмотрим основные устройства и показатели, входящие в схему панели приборов «семерка»:

• Вольтметр.
• Спидометр (индикатор скорости).
• Одометр. Считает пройденное расстояние.
• Тахометр. Служит для определения частоты вращения коленчатого вала. Красная зона указывает на превышение максимально допустимого значения (6 тысяч оборотов в минуту).
• Датчик температуры хладагента. Зеленая зона — норма, красная — перегрев мотора. Эксплуатация автомобиля запрещена при температуре охлаждающей смеси выше 118 ^около С.
• Эконометрический.Устройство позволяет выбрать оптимальный режим движения, на что указывает наличие стрелки в зеленой зоне.

Контрольные лампы

Панель управления приборной панели ВАЗ-2107, настройка которой обсуждается ниже, включает в себя следующие индикаторы и датчики:

• Активация поворотных указателей, о чем свидетельствует мигающий зеленый индикатор.
• Индикатор заряда АКБ. Во время запуска мотора индикатор горит красным цветом и гаснет.Когда свечение продолжается, необходимо проверить заряд аккумулятора. Среди основных причин неисправности: низкое натяжение ремня, неисправность цепи или генератора.
• Датчик включения габаритных огней.
• Сигнальная лампа включения дальнего света (в активном режиме горит синим цветом).
• Контроль уровня масла. О недостаточном показателе свидетельствует постоянно горящая красная лампа.
• Индикатор неисправности механизма управления силовым агрегатом.Сенсор в штатном режиме горит оранжевым светом, после запуска тухнет. Мигающая или постоянно горящая лампа указывает на неисправность в системе. Данная функция используется на панели приборов ВАЗ-2107 (инжектор).
• Включение стояночного тормоза — датчик горит красным светом.
• Также есть сигнализаторы пройденного пути, запаса топлива, уровня топлива.

Клавиатура управления

Панель приборов ВАЗ-2107, цена которой в современной версии колеблется в пределах 4 тысяч рублей, оснащена клавишными переключателями.Основными элементами этого типа являются:

• Выключатель наружного освещения. Он работает в трех положениях, сигнализируя о включении подсветки приборов и габаритных огней, дополнительном включении ближнего света и выключении внешнего освещения.
• Регулятор обогрева заднего стекла. Активируется при включении зажигания.
• Блок управления задними противотуманными фарами. Режим активируется при включении ближнего света при нажатии соответствующей клавиши.
• Выключатель тепловентилятора.Устройство работает на низкой и высокой скорости.

Дополнительные контрольные лампы:

• Предупреждающий индикатор о том, что ремни безопасности не пристегнуты (сигнализируется красным цветом).
• Датчик обогрева заднего стекла (оранжевый).
• Лампа контроля аварийного состояния тормозной системы.

Модернизация

Тюнинг панели приборов ВАЗ-2107 позволяет кардинально изменить интерьер салона, преимуществ материалов и приспособлений для этого на рынке предостаточно.Доработку панели рекомендуется начать с установки оригинальной подсветки. Это не только улучшит эстетику участка, но и не будет перенапрягать глаза в ночное время. Среди других возможностей тюнинга панелей — установка белой шкалы приборов, отделка стрелок, установка современной аудиосистемы, обшивка корпуса инновационными материалами и многое другое, чего хватит на деньги и фантазию. Чтобы получить 100% эффект, лучше всего доверить работу профессионалам.

Светодиодная подсветка панели приборов ВАЗ-2107

Подобное оснащение придает автомобилю торпедный современный и оригинальный вид. Для настройки понадобится 8 или 10 светодиодов по 3 вольта, специальный соединительный шлейф и пара резисторных элементов на 680 Ом.

Этапы работы:

1. Сначала вырежьте головки светодиодов напильником. Затем отшлифуйте всю поверхность, очистите и нарежьте кусочками 30 мм проволоки типа molex. Они загнуты в виде буквы «Г», впаяны в места, где будут монтироваться светодиоды.К ним методом пайки крепится одиночный отвод светового элемента.
2. На втором этапе установки светодиодного освещения приборной панели ВАЗ-2107 выполняют часть диодов. Затем разрежьте петлю и сформируйте проводку. Четыре элемента впаяны последовательно в одну цепь, а боковой светодиод подключен через резистор. Минус и плюс взят от контактов старой подвески.
3. На завершающем этапе яркость регулируется в двух средних цепях, оснащенных четырьмя диодами.

Подсветка стрелок

Еще одним вариантом модернизации электронной панели приборов ВАЗ-2107 является подсветка стрелок. Операция выполняется следующим образом:

• Определите длину стрелок и аккуратно заточите оргстекло с заточкой в ​​нижней части.
• Под углом 45 градусов противоположный конец стрелки, после чего ее крепят на клей. Элемент окрашен красным лаком в несколько слоев, в качестве фиксатора используется мебельный чехол.
• Надо будет взвесить старую и новую стрелку. Разница не должна превышать 100 миллиграммов. Демонтировать белую шкалу, установленную на паре светодиодов, которые по бокам закрашены черной краской.
• При прохождении света из-под стрелки сделайте кольцо, покройте его лаком и поставьте на шкалу. Диоды закреплены по габаритам. Правильно изготовленный прибор обеспечит яркость даже в дневное время.

Замена панели своими руками

Замену панели приборов на ВАЗ-2107 можно произвести следующим образом:

• Отсоединить проводку авто от минусовой АКБ.
• Используйте отвертку и осторожно снимите форсунки с ручек управления нагревателем.
• Отвинтите гайку установки счетчика и шайбу, затем вставьте ручку в выемку за приборной панелью.
• С помощью тонкой отвертки открутите винты крышки крепежных винтов панели.
• Выкрутите крепежные винты.
• Осторожно демонтировать панель приборов ВАЗ-2107.
• Отсоединение троса гаммы происходит после откручивания гайки с накаткой привода спидометра.
• Сливной шланг снимается с эконометрического фитинга.
• Осторожно снимите колодки трехцветных проводов, собранные в один жгут.

  No related posts.
