неисправность цепи клапана продувки адсорбера
Главная » Диагностика » Ошибка P0443 — Неисправность цепи клапана продувки системы улавливания паров бензина
На чтение 3 мин Просмотров 12.7к. Опубликовано Обновлено
Диагностический код P0443 относится ко всем автомобилям, оборудованным OBD-II. Несмотря на общий характер, конкретные шаги по ремонту могут отличаться в зависимости от марки / модели.
Содержание
Что значит ошибка P0443?
Ошибка P0443 означает, что обнаружена неисправность в цепи продувочного клапана системы улавливания паров бензина.
Система улавливания паров топлива (EVAP) позволяет парам из бензобака попадать в двигатель для сжигания, вместо выброса их в атмосферу.
Блок управления двигателя (ЭБУ) управляет продувочным клапаном, открывая его в определенное время, позволяя парам топлива попасть в двигатель.
Контроллер также контролирует цепь управления клапаном, выявляя неисправности. Когда клапан не включен, ЭБУ должен видеть высокое напряжение на заземляющем проводе.
Когда клапан включен, контроллер должен видеть, что напряжение на «земле» понижено, близко к нулю. Если блок управления не видит этих ожидаемых напряжений или обнаруживает обрыв в цепи, устанавливается ошибка P0443.
Код неисправности P0443 аналогичен P0444 и P0445.
Симптомы ошибки P0443
- Симптомы кода неисправности P0443 могут быть ограничены зажиганием лампочки Check Engine. Проблем с управляемостью может и не быть.
- Возможна обедненная смесь или грубая работа двигателя, если продувочный клапан заклинил в открытом положении. Однако обычно эти симптомы сопровождаются другими кодами EVAP.
- Другим признаком может быть повышенное давление в бензобаке в виде шипящего звука при откручивании крышки.
Это указывает на то, что клапан продувки вообще не работает или застрял в закрытом положении.
Это указывает на то, что клапан продувки вообще не работает или застрял в закрытом положении.Причины P0443
Чтобы вызвать ошибку P0443, должна быть проблема с ЦЕПЬЮ управления продувкой, а не обязательно с клапаном.

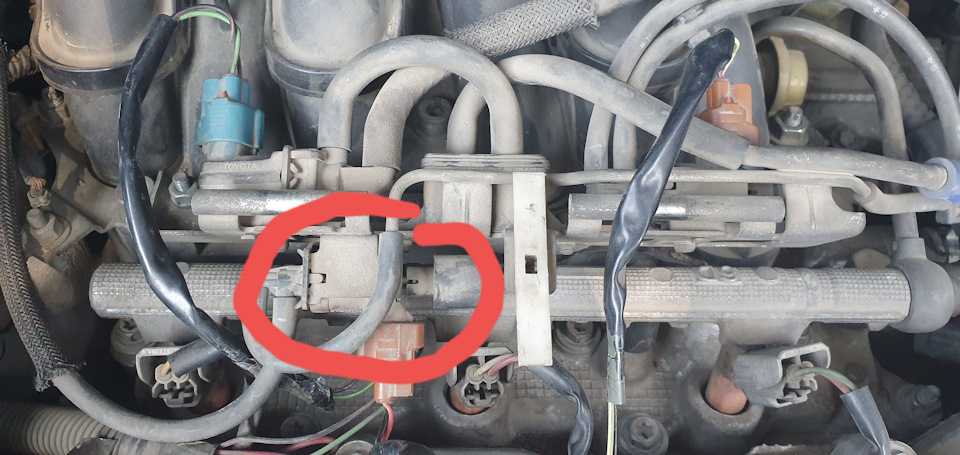

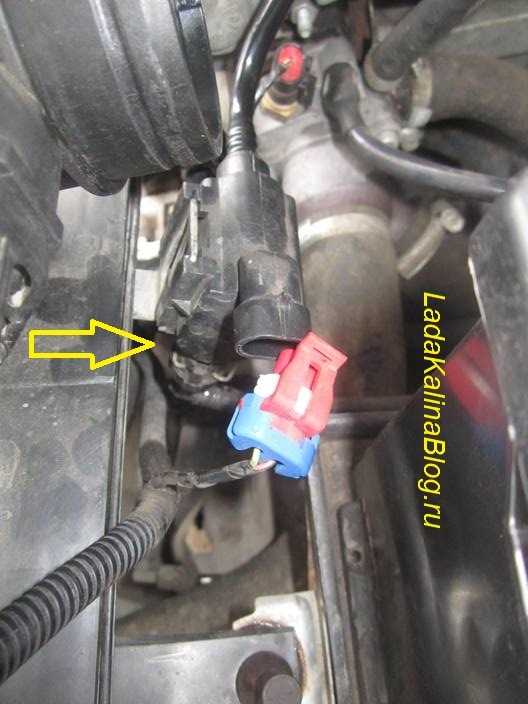

Обычно продувочный клапан представляет собой блок, в котором находятся клапан и катушка в сборе. Или он может состоять из отдельного соленоида с вакуумными линиями к продувочному клапану.
Причиной P0443 может быть любое из следующего:
- Неисправный соленоид продувки (внутреннее короткое замыкание или обрыв).
- Трение жгута проводов или соприкосновение других деталей, вызывающее короткое замыкание или обрыв в цепи управления.
- Износ разъёма, обрыв или кроткое замыкание в нём из-за проникновения воды.
- Неисправность цепи внутри ЭБУ.
Устранение ошибки P0443
Шаг 1
С помощью диагностического сканера или адаптера ELM327 подайте команду на включение клапана продувки.
Прислушайтесь или почувствуйте щелчок соленоида. Он должен щелкнуть один раз, а на некоторых автомобилях может щелкнуть повторно.
Шаг 2
Если щелчка при управлении диагностическим прибором не происходит, отсоедините разъём и осмотрите его и сам клапан на предмет повреждений, воды и т. д. Затем проверьте напряжение мультиметром на подходящем проводе при включенном ключе зажигания.
Если напряжение +12 В есть, то с помощью перемычки подайте минус на второй управляющий провод клапана и посмотрите, не щёлкает ли он. Если клапан щёлкает, значит соленоид работает и есть проблема в цепи управления.
Если при подаче минуса вручную продувочный клапан не щёлкает, замените его.
Шаг 3
Чтобы найти неисправность в цепи управления (если клапан работает нормально при подаче напряжения), снова подключите разъём к клапану и отсоедините провод цепи управления (заземление) от разъёма ЭБУ. Если вы не знаете как это сделать — не пытайтесь.
Отключив «минус» от контроллера, включите ключ зажигания и вручную заземлите провод управления клапана продувки.
Соленоид должен щёлкнуть.
Если клапан срабатывает, значит с проводом управления от ЭБУ до клапана проблем нет. Есть проблема с цепью продувочного клапана внутри ЭБУ. Вам понадобится новый ЭБУ или ремонт старого.
Однако если он не щёлкает, значит, в проводке между ЭБУ и соленоидом должен быть обрыв. Вы должны найти его и устранить.
( 1 оценка, среднее
Помоги нам помогать вам
Вы можете пожертвовать небольшую сумму на поддержание работы и развитие сайта. Оплата происходит через платежную систему ЮМани от Сбербанка.
Решение проблемы кода неисправности P0443: расшифровка, причины, сброс
Рассмотрим подробнее
- Техническое описание и расшифровка ошибки P0443
- Симптомы неисправности
- Причины возникновения ошибки
- Как устранить или сбросить код неисправности P0443
- Диагностика и решение проблем
- На каких автомобилях чаще встречается данная проблема
- Видео
Код ошибки P0443 звучит как «неисправность в цепи клапана продувки системы контроля за отводом паров топлива».
Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Evaporative Emission (EVAP) Control System Purge Control Valve Circuit Malfunction».
Техническое описание и расшифровка ошибки P0443
Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0443 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
Этот код указывает на то, что часть системы управления EVAP больше не функционирует должным образом. Система EVAP состоит из множества деталей, включая (но не ограничиваясь) крышку бака, топливопроводы, угольный баллон, продувочный клапан и другие.
Система контроля выхлопов (EVAP) предотвращает выброс паров топлива из топливной системы транспортного средства. Пары топлива по шлангам направляются в угольную канистру для хранения. Позднее, при рабочем двигателе, открывается клапан контроля продувки, позволяющий всасывать пары топлива под вакуумом.
Продувка канистры EVAP регулируется клапаном, который благодаря вакууму, создаваемому работой двигателя, позволяет втягивать пары топлива. Они поступают из топливного бака в двигатель для сжигания, а не выходят в атмосферу.
Контроллер автомобиля контролирует цепь клапана, выявляя неисправности. Когда соленоид продувки не активирован, ЕСМ должен видеть высокое напряжение в цепи. Когда соленоид активирован, компьютер автомобиля видит, что напряжение заземления снижено до близкого к нулю. Если контроллер ЕСМ не видит ожидаемых напряжений или обнаруживает обрыв в цепи, устанавливается код неисправности P0443.
Симптомы неисправности
Основным симптомом появления ошибки P0443 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
- Возможна обедненная смесь или грубая работа двигателя, если продувочный клапан застрял в открытом положении.
- Избыточное давление в бензобаке в виде «свистящего» звука при снятии крышки, это указывает на то, что продувочный клапан вообще не работает или застрял в закрытом положении.
- Незначительное повышение расхода топлива.
Степень серьезности кода P0443 является средней. Автомобиль сможет продолжать движение, но возрастут вредные выбросы в атмосферу. Что на практике не позволит пройти проверку на токсичность.
Причины возникновения ошибки
Код P0443 может означать, что произошла одна или несколько следующих проблем:
- Внутреннее короткое замыкание или обрыв клапана продувки.
- Обрыв в жгуте проводов.
- Закорочен или изношен разъем.
- Коррозия или сопротивление в разъеме.
- Разомкнута или короткозамкнута цепь подачи напряжения к электромагнитному клапану продувки.
- Схема драйвера внутри модуля управления трансмиссией (PCM) неисправна.
Как устранить или сбросить код неисправности P0443
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0443:
- Ремонт поврежденных линий EVAP.
- Восстановить разомкнутую или закороченную цепь подачи напряжения на электромагнит для продувки.
- Исправление цепи, идущей к PCM.
- Заменить электромагнитный клапан продувки.
- Исправить или отремонтировать ограничение в линии EVAP.
- Восстановить или очистить разъем.
- Заменить PCM.
Диагностика и решение проблем
Начиная диагностику неисправности P0443 с помощью диагностического прибора подайте команду на активацию клапана продувки. Прислушайтесь, исходит ли от соленоида продувки щелчок. Он должен щелкнуть один раз, а на некоторых моделях может щелкнуть повторно.
Если щелчок не происходит при активации диагностического прибора, отсоедините разъем и проверьте соленоид и разъем на предмет повреждений. Затем проверьте напряжение аккумулятора на подводящем проводе при включенном ключе.
Если напряжение присутствует, заземлите контакт вручную с помощью перемычки и посмотрите, не щелкает ли клапан. Если это так, то соленоид работает правильно, но есть проблема с цепью управления. Если при заземлении вручную он не щелкает, замените соленоид продувки.
Чтобы проверить наличие проблемы в цепи управления, снова подключите соленоид и отсоедините провод заземления от разъема. Отключив провод заземления от контроллера, включите ключ и вручную заземлите провод управления клапана продувки.
Соленоид должен щелкнуть, значит нет проблем с проводом управления к соленоиду, и есть проблема с цепью привода клапана продувки от ECM. Если он не щелкает, значит, в проводке между ECM и соленоидом имеется разрыв.
При исправлении неисправности P0443, вы четко должны понимать, что вы делаете. В противном случае, обратитесь за помощью к специалисту.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0443 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще.
Вот список некоторых из них:
- Alfa Romeo
- BMW (БМВ Х5, E39, E46)
- Chery (Чери Амулет)
- Chevrolet (Шевроле Авео, Каптива, Круз, Ланос, Эквинокс)
- Chrysler (Крайслер Вояджер)
- Citroen (Ситроен С4)
- Daewoo (Дэу Ланос, Нексия)
- Dodge (Додж Караван, Рам)
- Fiat (Фиат Добло)
- Ford (Форд Мондео, Мустанг, Фокус, Эскейп)
- GMC Sierra, Yukon
- Honda (Хонда Аккорд)
- Hover
- Hyundai
- Jeep (Джип Вранглер, Гранд Чероки, Либерти)
- Kia (Киа Соренто, Спектра)
- Lexus
- Mazda (Мазда 3, Мазда 323, Мазда 6, Премаси, MPV)
- Mercedes
- Mitsubishi (Митсубиси Аиртрек, Аутлендер, Лансер, Монтеро, Паджеро, Цедия)
- Nissan (Ниссан Альмера)
- Opel (Опель Астра, Вектра, Зафира, Мерива)
- Peugeot (Пежо 206, 307, 308, Партнер)
- Renault (Рено Лагуна, Логан, Меган, Симбол)
- Skoda
- Suzuki (Сузуки Альто)
- Toyota (Тойота Авенсис, Камри, Королла, Ярис)
- Volkswagen (Фольксваген Гольф)
- Volvo
- ВАЗ 2110, 2111, 2112, 2114
- Волга
- Газель
- Заз Сенс, Шанс
- Лада Гранта, Калина, Ларгус, Приора
- Уаз
С кодом неисправности Р0443 иногда можно встретить и другие ошибки.
Наиболее часто встречаются следующие: P0158, P0340, P0403, P0440, P0441, P0442, P0444, P0445, P0446, P0447, P0448, P0449, P0452, P0453, P0455, P0456, P0480, P0499, P1426, P1709.
Видео
Неисправность цепи клапана продувки системы управления выбросами паров топлива
Определение кода P0443
Неисправность цепи клапана управления продувкой системы управления выбросами паров топлива
Что означает код P0443
) обнаружил неисправность клапана управления продувкой или его цепи управления. Это может означать обрыв или короткое замыкание в клапане или цепи.Что вызывает код P0443?
Контроллер ЭСУД дал команду на открытие клапана управления продувкой и обнаружил либо неполный обрыв цепи, либо короткое замыкание в цепи.
Причиной кода P0443 может быть внутренний обрыв цепи клапана управления продувкой или коррозия разъема, что приводит к потере контакта с клапаном.
Код также может быть установлен, если проводка к клапану повреждена между контроллером ЭСУД и продувочным клапаном, вызывая обрыв цепи, если провод обрезан, или короткое замыкание, если провод замыкается на массу или источник питания.
Каковы симптомы кода P0443?
Как механик диагностирует код P0443?
Сканирует коды и документирует код в ECM, просматривает данные стоп-кадра, видит, когда произошла ошибка
Осматривает всю проводку и систему клапана продувки паров, включая разъем клапана продувки на предмет коррозии, повреждения или ослабления соединения или проводов
Проверяет вентиляционный клапан продувочного клапана на предмет засорения грязью, мусором или паутиной
Выполняет тест на утечку дыма в системе паров топлива, чтобы попытаться определить причину утечки паров с помощью контрольного отверстия для паров
Проверяет клапан управления продувкой на надлежащее сопротивление клапана, а затем проверяет работу клапана, используя ECM для управления клапаном
Распространенные ошибки при диагностике кода P0443
Насколько серьезен код P0443?
Код P0443 приводит к тому, что загорается индикатор проверки двигателя, и это само по себе приведет к неудачному тесту на выбросы.
Код означает, что клапан управления системой паров топлива неисправен или цепь к нему не соединяется с клапаном, поэтому модуль ECM потерял контроль над клапаном.
Неправильная работа системы улавливания и повторного использования паров может привести к снижению расхода топлива.
Какой ремонт может исправить код P0443?
- Проверка и замена клапана управления продувкой
- Ремонт поврежденной проводки к клапану управления продувкой и защита от повторного повреждения
- Замена продувочного клапана
Код P0443 — это довольно распространенный код, с которым сегодня приходят автомобили, который вызывает загорание индикатора проверки двигателя. Наиболее распространенной причиной является то, что крышка топливного бака была случайно снята или неплотно затянута после заливки топлива. Для этого кода наиболее распространенная неисправность заключается в том, что клапан управления продувкой имеет внутреннюю разомкнутую цепь или выпускной клапан не удерживает пары.
YourMechanic предлагает сертифицированных мобильных механиков, которые приедут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите предложение и запишитесь на прием онлайн или поговорите с консультантом по обслуживанию по телефону 1-800-701-6230.
Индикатор проверки двигателя
коды неисправностей
P0443
Залов ожидания больше нет! Наши механики приедут к вам для диагностики и исправления кода P0443.РАСПИСАНИЕ P0443 ДИАГНОСТИКА
Получите кредит в размере 50 долларов США на последующий ремонт
P0443 – Значение, причины, симптомы и способы устранения
Что означает код P0443?- Определение P0443 : Неисправность цепи клапана управления продувкой системы улавливания паров топлива
- Серьезность проблемы: НИЗКАЯ — продолжение вождения в течение короткого периода времени допустимо .
- Срочный ремонт: почините в течение следующего месяца .
- Диагностика: Этот код неисправности серьезно влияет на управляемость вашего автомобиля. Наиболее распространенные проблемы включают повышенную остановку двигателя, неровный холостой ход двигателя, снижение расхода топлива и дребезжание / стук в двигателе. Продолжение вождения автомобиля в таком состоянии может привести к серьезному повреждению нескольких внутренних компонентов двигателя. Используйте FIXD Sensor и приложение, чтобы самостоятельно диагностировать ошибку P0443, узнать наиболее вероятное решение и стоимость этого кода, получить доступ к нашей горячей линии для механиков и т. д.
Система контроля испарения (EVAP) собирает исходное топливо, вытекающее из топливного бака. Затем эта информация передается в ECM, который регулирует выбросы автомобиля. Код P0443 устанавливается, когда ECM обнаруживает неисправность в клапане управления продувкой или короткое замыкание в цепи клапана продувки.
- Короткое замыкание в проводке цепи управления
- Короткое замыкание в проводке продувочного клапана
- Неисправность соленоида выпускного клапана
- Неисправность электромагнитного клапана продувки
- Неисправность ECM
- Индикатор проверки двигателя
- Неровный холостой ход двигателя
- Снижение расхода топлива
*В некоторых случаях нет заметных неблагоприятных условий
Как исправить Код P0443?При появлении кода P0443 первым шагом является его надлежащая диагностика, чтобы выяснить, что вызывает неисправность, связанную с системой EVAP. Использование функции оперативных данных датчика и приложения FIXD позволяет считывать и анализировать данные двигателя для правильной диагностики кода P0443.
> Нажмите здесь, чтобы получить FIXD за $19,99 в течение ограниченного времени!
Если все датчики показывают правильные показания и вам неудобно проводить дальнейшую диагностику этой проблемы дома, мы рекомендуем найти магазин, сертифицированный RepairPal , чтобы определить проблему и дать точную оценку стоимости ремонта.
Эти магазины могут не только помочь вам понять, что происходит не так, прежде чем вы потратите время и деньги на неправильные детали, но они также предлагают минимальную 12-месячную гарантию на 12 000 миль и подтверждают все свои оценки с гарантированными справедливыми ценами.
Сколько стоит исправить код P0443?
Если вы отвезете свой автомобиль в мастерскую для диагностики, большинство мастерских начнут с часа «диагностики» (время, потраченное на работу для диагностики вашей конкретной проблемы). В зависимости от ставки рабочей силы в магазине это обычно стоит от 75 до 150 долларов. Многие, если не большинство, мастерские будут взимать эту плату за диагностику с любого необходимого ремонта, если вы попросите их выполнить ремонт за вас. Оттуда магазин сможет дать вам точную оценку ремонта, чтобы исправить код P0443.
Возможные затраты на ремонт для P0443 Когда дело доходит до ремонта, связанного с кодом P0443, для решения основной проблемы может потребоваться один или несколько из перечисленных ниже ремонтных работ.
Для каждого возможного ремонта расчетная стоимость ремонта включает стоимость соответствующих деталей и стоимость труда, необходимого для выполнения ремонта.
- Крышка бензобака 20–60 долл. США
- Линия EVAP 20–100 долл. США
- Продувочный клапан: 109–172 долл. США
Если вы хотите попытаться исправить код P0443 дома, не выбрасывая деньги на запчасти, вам нужно выполнить следующие шаги для правильной диагностики. Для полной диагностики может потребоваться некоторое специализированное оборудование, помимо того, что может предоставить датчик FIXD, но по большей части эта диагностика и ремонт могут быть предприняты начинающими домашними мастерами.
Уровень сложности «Сделай сам»: Новичок
Этот ремонт могут попробовать сделать начинающие мастера.
Необходимые инструменты/детали :
- FIXD
ШАГ 1: ИСПОЛЬЗУЙТЕ FIXD, ЧТОБЫ УБЕДИТЬСЯ В ОТСУТСТВИИ ДРУГИХ КОДОВ ДВИГАТЕЛЯ.
Просканируйте автомобиль, чтобы убедиться, что P0443 — единственный код. Если присутствуют другие коды, они должны быть адресованы в первую очередь.
ЭТАП 2: ПРОВЕРЬТЕ ГАЗОВУЮ КРЫШКУ.
Проверьте крышку бензобака, чтобы убедиться, что она ослаблена или повреждена. Если крышка бензобака ослаблена, затяните ее и удалите код. Осмотрите крышку бензобака на наличие физических повреждений или износа. Однако следует отметить, что не всегда заметны повреждения газовой крышки или износ ее компонентов. Если ваша крышка бензобака не была ослаблена, и вы не видите никаких признаков неисправности, все равно попробуйте заменить крышку бензобака и очистить коды. Газовые колпачки относительно недороги и часто являются исправлением кодов, связанных с системой EVAP.
ШАГ 3: ПРОВЕРЬТЕ ДАННЫЕ СТОП-КАДР.
С помощью FIXD проверьте показания давления в топливном баке, чтобы убедиться, что датчик давления в топливном баке работает правильно. Датчик давления в топливном баке обеспечивает первичную обратную связь об утечках двигателя в систему EVAP вашего автомобиля.
ШАГ 4: ПРОВЕРЬТЕ ПРОВОДКУ.
Осмотрите проводку вокруг контура продувочного клапана на наличие повреждений или отсоединения.
ШАГ 5: ОБРАЩАЙТЕСЬ К СПЕЦИАЛИСТУ.
Если в этот момент автомобиль все еще устанавливает тот же код, у вас может быть более серьезная проблема с системой EVAP вашего автомобиля, и вам следует доставить автомобиль в сертифицированный магазин для проведения дальнейших диагностических работ.
Распространенные ошибки диагностики P0443
Преждевременная замена любого компонента, когда проблема может быть решена заменой масла и фильтра и доведением уровня масла до правильного уровня в соответствии со спецификациями производителя вашего автомобиля.
