фото, признаки неисправности. Узнаем как заменить опорный подшипник передней стойки?

Опорные подшипники являются элементами передней подвески автомобиля. Их основная задача – сглаживание ударных нагрузок на кузов. Неисправность этих деталей не сулит ничего хорошего. Кроме того, что подвеска и кузов будут изнашиваться быстрей, существенно ухудшится и управляемость автомобиля. А это уже несет определенную опасность для водителя и пассажиров.

В этой статье мы поговорим о том, что представляют собой опорные подшипники передних стоек, как они устроены, для чего предназначены и каков их принцип действия. Кроме того, мы рассмотрим процесс замены этих элементов подвески на примере автомобиля ВАЗ-2110.

Предназначение

Опорные подшипники передних стоек сегодня устанавливаются на все легковые автомобили независимо от того, переднеприводные они или заднеприводные. Они входят в конструкцию опор, при помощи которых верхняя часть каждого из амортизаторов крепится к кузову.

Каблук ВАЗ: краткое описание модели

Универсальные компактные автомобили малой грузоподъемности компании ВИС-АВТО, изготовленные на базе…

Опорные подшипники передних стоек предназначены для гашения нагрузок, поступающих от колес через стойки к корпусу машины, а также равномерного их распределения. Достигается это распределение благодаря их особой конструкции.

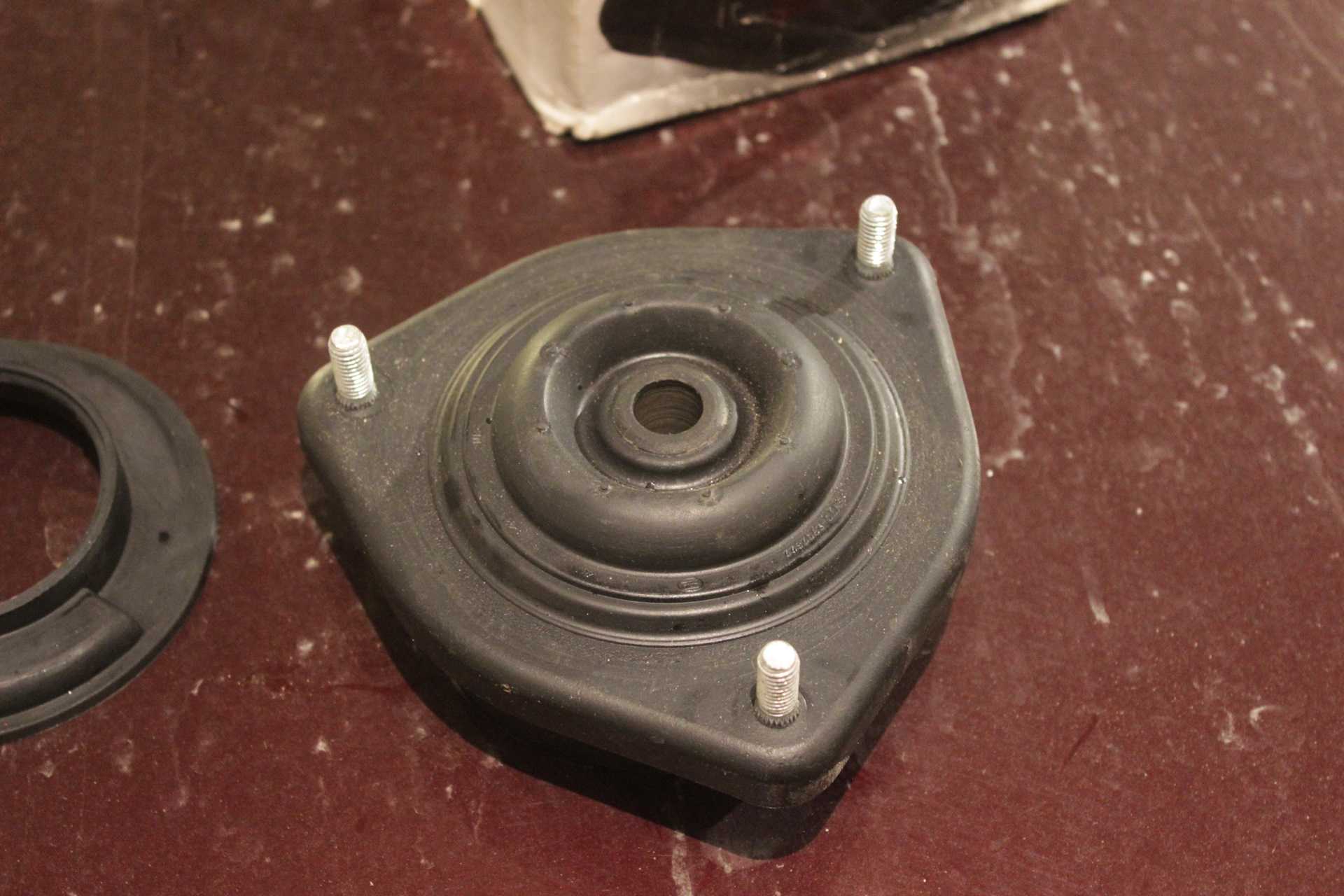

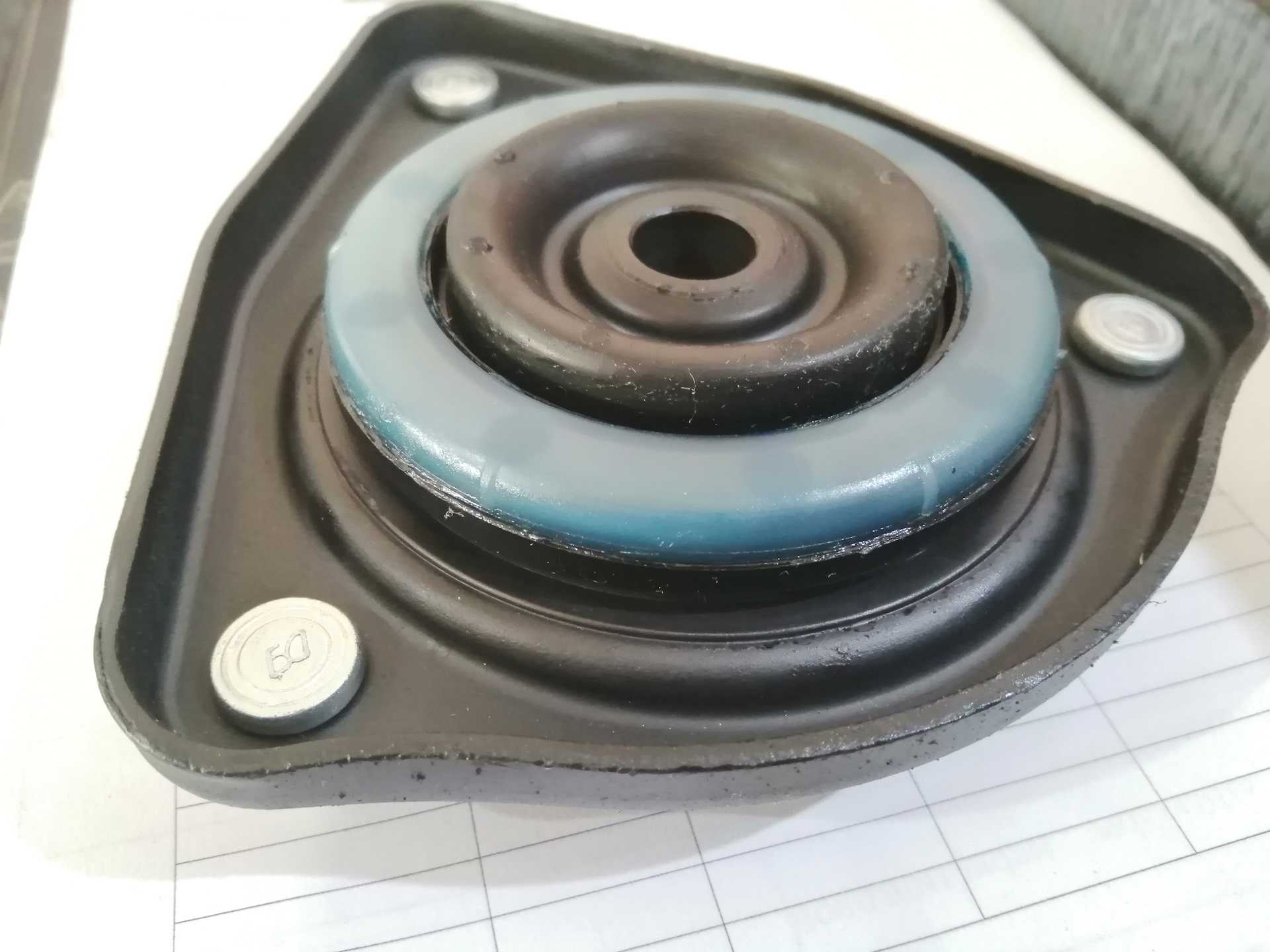

Как устроен опорный подшипник передней стойки: фото, описание

Конструктивно опорный подшипник – это обычный подшипник качения. Его рабочими элементами являются либо стальные шарики, либо же ролики, выполненные из того же металла. Особенностью конструкции является наличие специального сепаратора, благодаря которому каждый из шариков (роликов) отделен друг от друга и выступает как отдельный элемент. Это, собственно, и позволяет равномерно распределять радиальные и осевые нагрузки на кузов.

Стуки в подвеске при езде по неровностям: возможные…

Многие водители периодически замечают стуки в подвеске при езде по неровностям, но не все знают…

Сам подшипник заключен в стальной корпус, который может быть как цельным, так и разборным. Последний вариант поддается ремонту. Цельные конструкции меняются в сборе.

Разновидности опорных подшипников для ВАЗ-2110

Опорные подшипники передних стоек бывают четырех типов:

• со встроенным кольцом;
• с отделяемым внутренним кольцом;
• с отделяемым наружным кольцом;
• одиночно-разделенные.

Первый тип характеризуется наличием специальных монтажных отверстий. При использовании таких деталей прижимные фланцы не используются. Кроме этого, опорный подшипник передней стойки ВАЗ-2110 со встроенным кольцом оснащен встроенными прокладками, обеспечивающими постоянную и максимальную точность вращения.

Конструкции с отделяемыми внутренними и наружными кольцами отличаются расположением последних. В первом случае наружное кольцо соприкасается с корпусом устройства, во втором – внутреннее. По большому счету, особой разницы для автомобиля типа ВАЗ-2110 эти подшипники не представляют. А вот четвертый тип деталей характеризуется тем, что его наружное кольцо имеет разделение в одной определенной точке, из-за чего жесткость всего устройства существенно возрастает.

Где находятся опорные подшипники

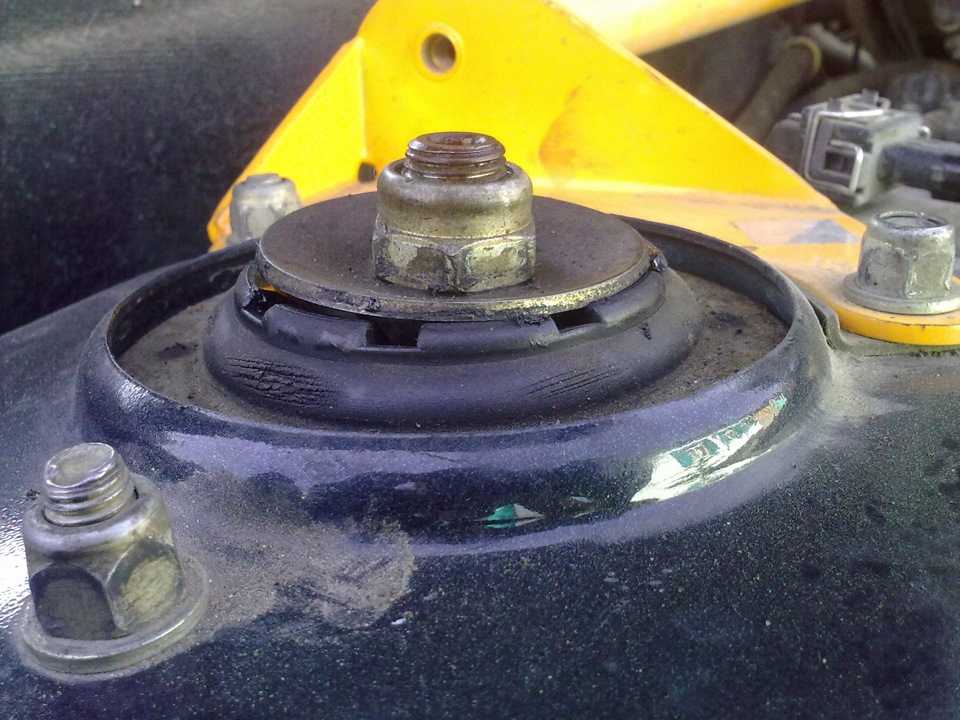

Опорные подшипники расположены в моторном отсеке автомобиля. Откройте капот машины и обратите внимание на выпуклости кузова по обеим сторонам подкапотного пространства. Это и есть те места, к которым крепятся стойки. Их еще называют «стаканами», и на одном из них обычно выбит номер кузова. Подшипники установлены сверху «стаканов» и закрыты специальными крышками округлой формы. Они легко демонтируются руками. Сняв крышку, вы обнаружите верхнюю часть корпуса подшипника. К корпусу он крепится тремя болтами, гайки от которых вы сразу увидите.

Передняя подвеска ВАЗ 2109 — способы улучшения технических…

Легковой автомобиль волжского производства ВАЗ 2109 был вторым отечественным хэтчбеком, который…

Когда нужна замена опорных подшипников

Конструкция опорного подшипника достаточно прочна, чтобы он мог служить годами. Но, учитывая качество покрытия на наших дорогах, нередко случается так, что менять их приходится чуть ли не каждый год.

Согласно перечню регламентных работ для ВАЗ-2110 замену опорных подшипников следует осуществлять после каждых 100 тыс. км пробега. Ну а если вы установили, что они вышли из строя раньше установленного срока, не тяните с заменой. От этого будут страдать и ходовая часть, и кузов, и элементы системы управления.

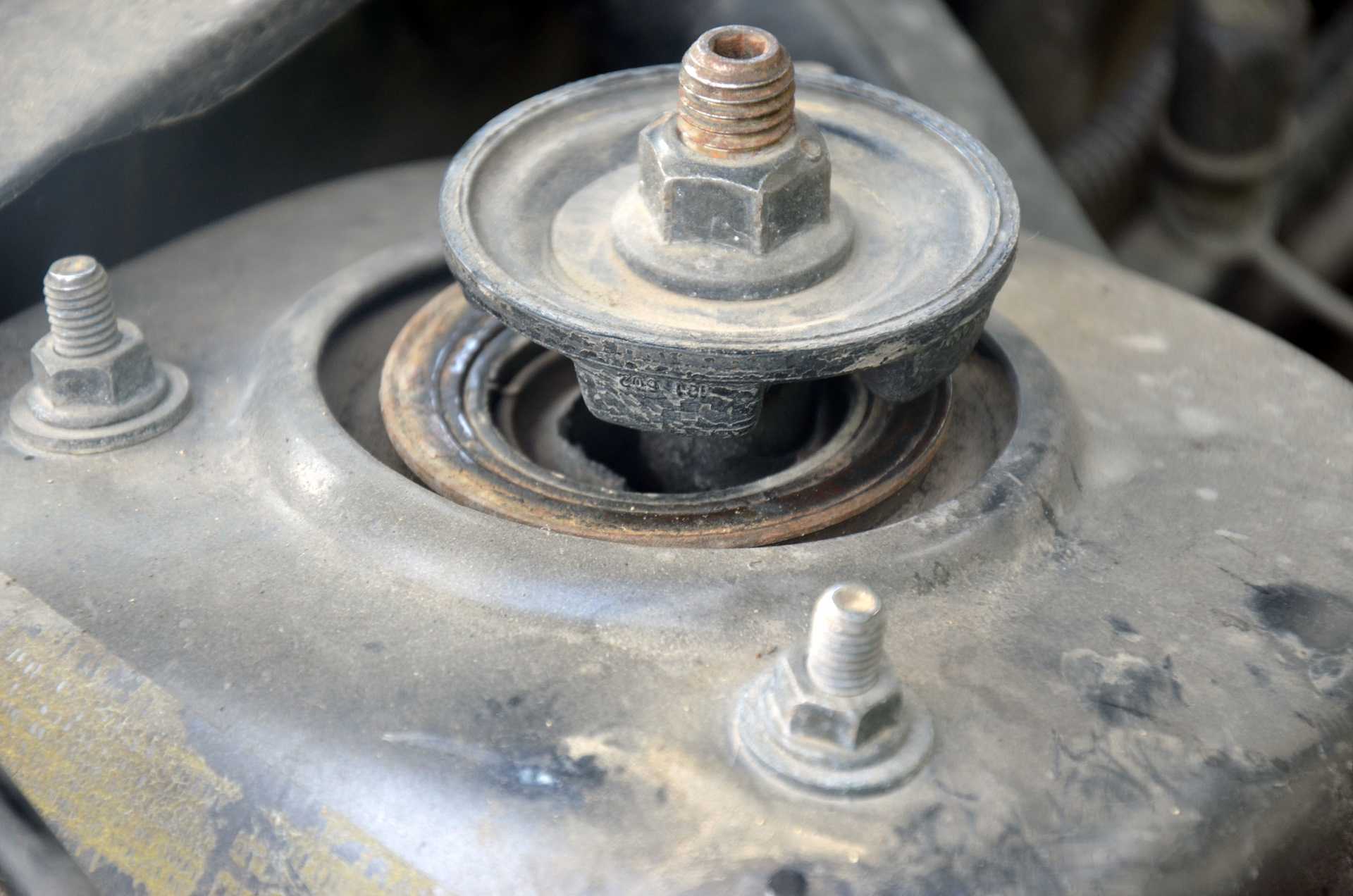

Признаки неисправности опорного подшипника передней стойки

Признаками неисправности подшипника, независимо от типа его конструкции, являются:

• характерный стук при движении по неровной поверхности;
• звук, похожий на хруст во время поворота с креном во время движения;
• нарушение нормальной управляемости автомобиля.

Как диагностировать неисправность подшипника

Чтобы точно знать, что именно опорные подшипники передних стоек являются причиной вышеперечисленных признаков, потребуется провести несложную диагностику. Для этого желательно пригласить помощника. Алгоритм проверки следующий:

1. Установите автомобиль на ровной площадке, обездвижьте его при помощи стояночного тормоза.
2. Откройте капот машины.
3. Снимите защитную крышку одного из «стаканов».
4. Положите ладонь на «стакан» и попросите помощника покачать автомобиль с той же стороны, чтобы заработала соответствующая стойка. Если вышел из строя опорный подшипник передней стойки, неисправность его вы определите по характерному стуку и сопровождающей его вибрации, которую вы ощутите рукой.
5. Аналогичным образом проверьте и противоположную стойку.

Что потребуется для того, чтобы заменить подшипник опоры своими руками

Перед тем как заменить опорный подшипник передней стойки собственноручно, позаботьтесь, чтобы у вас под рукой были следующие средства и инструменты:

• домкрат;
• баллонный ключ;
• гаечные ключи на 9, 13, 19, 22;
• специальный съемник для рулевых наконечников;
• стяжка для пружин стоек;
• пассатижи;
• маркер, краска или керн;
• «башмаки» для фиксации колес или пара кирпичей;
• жидкость против ржавчины (WD-40 или аналогичная).

Меняем подшипник опоры передней подвески своими руками

1. Установите автомобиль на горизонтально ровной поверхности, включите ручной тормоз. Зафиксируйте задние колеса «башмаками» или при помощи кирпичей.
2. Отверните болты крепления переднего колеса с той стороны, где вы собираетесь менять подшипник.
3. Приподнимите кузов авто, выкрутите болты, демонтируйте колесо.
4. Для того чтобы после замены подшипника вам не пришлось делать развал-схождение, краской или керном нанесите метки на верхнем болте крепления поворотного кулака.
5. При помощи пассатижей выньте шплинт фиксации гайки шарового наконечника (пальца). Открутите гайку ключом на 19.
6. Используя съемник, выпрессуйте палец из поворотного кулака стойки.
7. Ключом на 19 отверните гайки на нижней части поворотного кулака (2 шт.). Нередко они прикипают, поэтому лучше обработать их жидкостью против ржавчины.
8. В моторном отсеке открутите три гайки фиксации верхней опоры к кузову, применив ключ на 13.
9. При помощи стяжки для пружин стоек разгрузите стойку. Используя ключи на 9 и на 22, открутите гайку крепления опоры на стойке.
10. Демонтируйте опору и разберите ее.
11. Извлеките из нее опорный подшипник. Установите новую деталь.
12. Произведите монтаж снятых элементов в обратном порядке.
13. Не забудьте проверить совпадение сделанных вами меток на верхнем болте крепления поворотного кулака.
14. Завершив монтаж, проверьте, как работает стойка и нет ли при этом посторонних звуков. Если все нормально, можете проверить новую деталь в движении.

Как продлить срок службы опорных подшипников передних стоек

Чтобы подшипники опор служили дольше, воспользуйтесь следующими советами:

1. Старайтесь избегать езды по разбитым дорогам.
2. Резко не тормозите и не «рвите» с места с вывернутым в сторону рулем.
3. Заметив хотя бы один из признаков неисправного опорного подшипника, поспешите его заменить. Это позволит продлить срок службы других элементов подвески и рулевого управления.
4. Собираясь заменить опорный подшипник, покупайте только фирменные детали известных производителей.
5. Периодически проверяйте работу стоек, прислушиваясь к посторонним звукам.
