Ока замена выжимного подшипника: Ремонт ВАЗ 1111 (Ока) Замена подшипника выключения сцепления

Содержание

Ремонт ВАЗ 1111 (Ока) Замена подшипника выключения сцепления

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
  3. Замена подшипника выключения сцепления


Вам потребуется
  • отвертка

Перед началом работы

Снимите коробку передач (см. подраздел 11.1.1.).

Причиной повышенного шума при выключении сцепления может быть износ или поломка подшипника выключения сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ

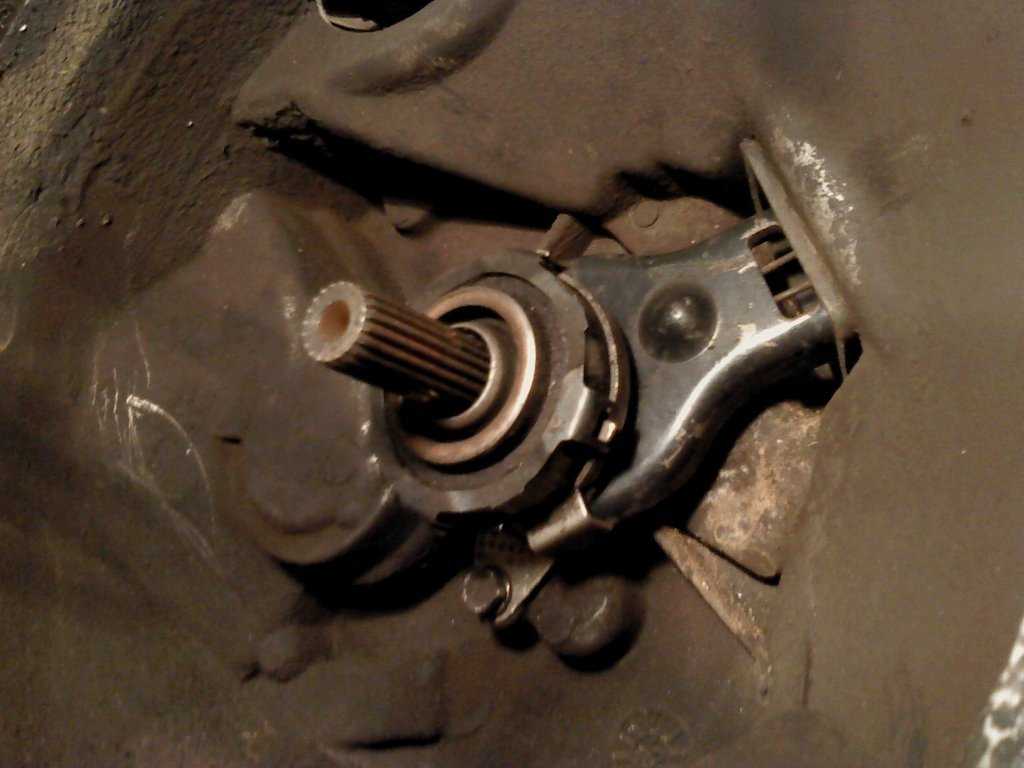

1. Поверните вилку выключения сцепления и выведите муфту подшипника из зацепления с лапками вилки.

2. Снимите муфту с подшипником в сборе с направляющей втулки.

3. Отожмите четыре лапки пружинного держателя.

4. Снимите пружинный держатель.

5. Снимите подшипник с муфты.

6. Перед установкой проверьте подшипник. Он должен вращаться легко, без заеданий и люфта.

7. Установите подшипник на муфту выступающей частью внутреннего кольца в сторону от муфты и зафиксируйте его держателем.

8. Перед установкой муфты с подшипником смажьте направляющую втулку тонким слоем консистентной смазки.

9. Установите муфту с подшипником на направляющую втулку и зафиксируйте ее в лапках вилки.

Скачать информацию со страницы


↓ Комментарии ↓




1. Описание автомобиля
1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения

2. Требования безопасности
2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя

3. Техническое обслуживание
3. 0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра

4. Хранение автомобиля
4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения

5. Ходовая часть
5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска

6. Рулевое управление
6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги

7. Тормозная система
7. 0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз

8. Электрооборудование
8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения

9. Кузов
9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель

10. Двигатель и его системы
10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10. 5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов

11. Трансмиссия
11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес

12. Приложения
12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля

ВАЗ 1111 | Снятие и установка выжимного подшипника

ВАЗ 1111

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 1111 (Ока)

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

При установке направляющей втулки выжимного подшипника необходимо использовать новое уплотнительное кольцо.

ПОРЯДОК ВЫПОЛНЕНИЯ

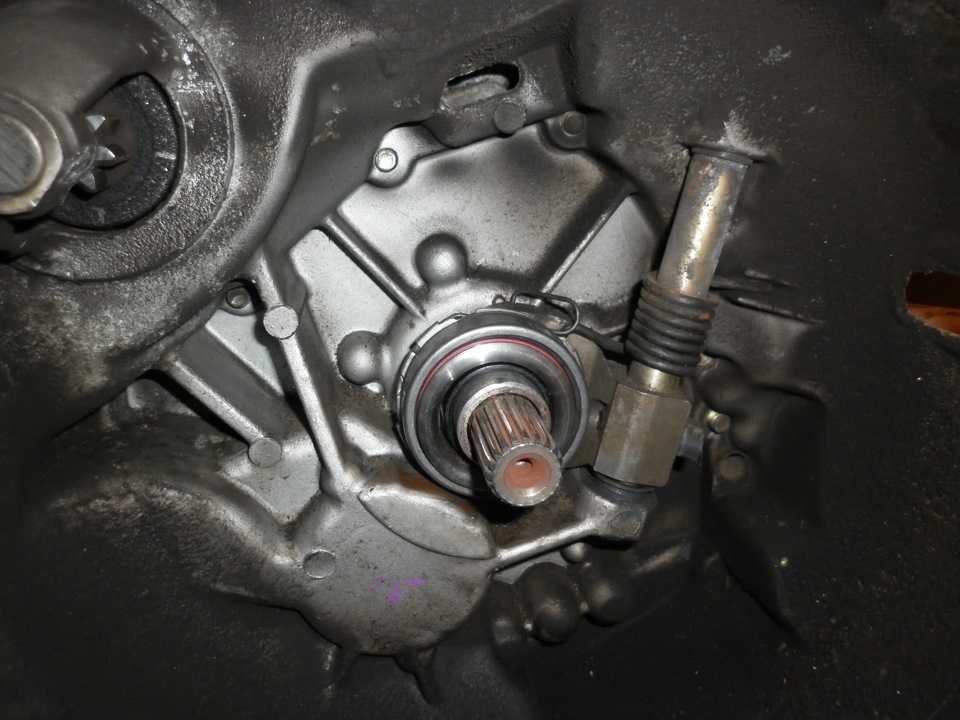

1. Для доступа к выжимному подшипнику необходимо снять сцепление.
2. Отвинтите болт, крепящий вилку выключения сцепления к оси отжимного рычага.
3. Если еще не отсоединен трос сцепления от коробки передач, снимите пружинную скобу, крепящую резьбовой наконечник троса сцепления к отжимному рычагу.
4. Снимите наконечник троса с отжимного рычага.

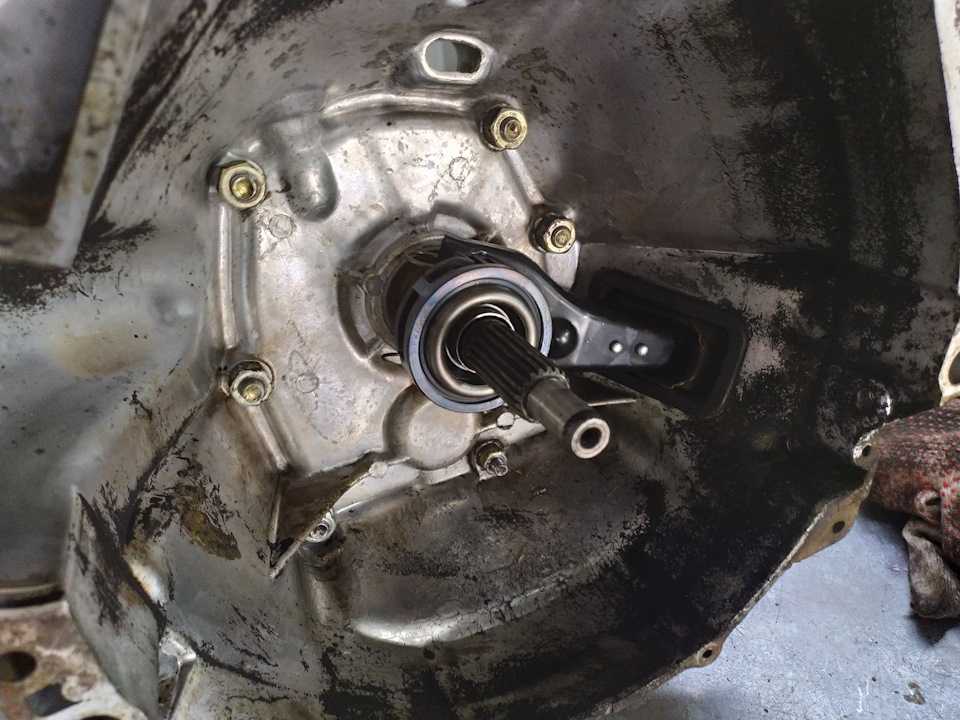

5. Снимите выжимной подшипник с направляющей втулки.
6. Извлеките из картера сцепления ось отжимного рычага, при этом ось также должна выйти из вилки выключения сцепления.
7. При наличии извлеките выжимной подшипник из пластикового кольца.
8. Проверьте выжимной подшипник, который должен вращаться легко, равномерно и бесшумно. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.
9. При наличии дефектов замените выжимной подшипник.
10.
При установке нового сцепления выжимной подшипник также необходимо заменить.
11. При необходимости отвинтите три болта и снимите направляющую втулку выжимного подшипника.
12. После снятия направляющей втулки выжимного подшипника можно заменить уплотнительное кольцо входного вала коробки передач.
13. Снимите уплотнительное кольцо, установленное между направляющей втулкой и картером сцепления.
14. Используя отвертки как рычаг, извлеките уплотнительное кольцо из направляющей втулки.
15. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
16. Нанесите тонкий слой смазки на основе дисульфида молибдена на внутреннюю поверхность втулок оси отжимного рычага и внешнюю поверхность направляющей втулки выжимного подшипника.
17. Используя трубчатую оправку соответствующего диаметра, установите новое уплотнительное кольцо в направляющую втулку.
18. Заполните пространство между рабочими кромками уплотнительного кольца литиевой смазкой, затем установите направляющую втулку с новым уплотнительным кольцом.
19. При установке уплотнительного кольца направляющей втулки не используйте смазку.
20. При необходимости замените пластиковые втулки оси отжимного рычага, для чего выбейте их из картера сцепления, используя выколотку и молоток.
21. Установите новые втулки в картер сцепления, при этом блокирующие язычки втулок должны войти в соответствующие пазы в картере сцепления.
22. При наличии установите выжимной подшипник в пластиковое кольцо, затем установите выжимной подшипник вместе с вилкой выключения сцепления на направляющую втулку.
23. Вставьте в картер сцепления ось отжимного рычага и затяните болт крепления вилки выключения сцепления.
24. Установите сцепление.
25. Проверьте и, при необходимости отрегулируйте трос сцепления.
