Не работают дворники 2114: причины и способы их устранения

Почему не работают дворники на ВАЗ 2114

На автомобиле ВАЗ-2114 дворники стоят как на переднем лобовом стекле, так и на заднем. Разница между ними в числе щёток: передние две, задняя одна, расположенная по центру заднего стекла. Режимы работы так же отличаются. Если передние щётки могут работать в четырёх режимах, то задние только в двух. В действие приводятся под рулевым переключателем, расположенным с правой стороны рулевой колонки.

Первый режим работы передних дворников– прерывистый. Если они в этом режиме не работают, виновником этой неисправности будет реле, установленное в монтажном блоке. Обозначается оно на электрической схеме, как «К3». Ещё одной причиной такой неисправности может быть под рулевой переключатель.

Второй режим работы передних дворников на ваз 2114– малая скорость перемещения щёток. Такая работа дворников возможна только при наличии трёх щёток в электродвигателе.

Две из них находятся в диаметрально противоположном положении, а третья от этой оси смещена на определённое расстояние в сторону. Значит, виновником этой неисправности будет, либо зависание щёток находящихся друг против друга, либо их полный износ.

Третий режим работы передних дворников – большая скорость перемещения щёток. В этом случае в работу вступает третья щётка, смещённая от геометрической нейтрали. Поэтому начинать искать причину не работы в этом положении нужно именно с этой щётки.

Четвёртый режим работы передних дворников – включение их одновременно с омывателем ветрового стекла. Достигается это путём перемещения рычага выключения дворников вниз и удерживания его в этом положении водителем. Питание электродвигателя осуществляется через реле, значит и причину неисправности, ищем именно в нём. Плюс как всегда виновником может быть и сам переключатель.

Если стеклоочиститель не работает ни в одном режиме, в первую очередь проверяем

предохранители в монтажном блоке. Их маркировка «F16» и «F7». Затем, контрольной лампой, определяем, подаётся ли напряжение на колодку питания электродвигателя. Иногда бывает так, что напряжение есть, а двигатель не работает, тогда дополнительно нужно проверить, не ослабло ли крепление массового провода. Если на всех разъёмах напряжение есть, значит, придётся снимать сам электродвигатель и искать неисправность в нём.

Бывают случаи, когда щётки дворников не хотят занимать своё законное место в нижней части лобового стекла (не опускаются до конца), а останавливаются в любом положении, после их выключения. В этом случае неисправен концевой выключатель, расположенный в редукторе. Придётся снимать электродвигатель и производить его замену, так как отремонтировать этот выключатель маловероятно.

Изредка ослабевает или откручивается гайка, при помощи которой крепится механизм перемещения щёток к выходному валу редуктора. В этом случае электродвигатель работать будет и шум его работы слышен, а щётки останутся в нижнем положении и перемещаться не будут.

Дворники обеспечивают безопасное управление автомобиля в ненастную погоду и если они вышли из строя, а Вы не можете самостоятельно устранить неисправность, то придётся прекратить дальнейшее движение.

причины, ремонт, фото — автомобильный портал

На чтение: 5 минОбновлено: 06.12.2021Рубрика: СоветыАвтор: Алексей Пивоваров

Непременным атрибутом ВАЗ 2110, как и любого другого автомобиля являются стеклоочистители лобового стекла. Разговорное их название — «дворники». Их назначением является очистка стекла от потеков воды и грязи в случае непогоды.

Разумеется работа дворников чаще всего необходима в межсезонье, когда больше всего осадков. В эти периоды без нормально работающих стеклоочистителей передвигаться на автомобиле не просто затруднительно, а опасно.

Как и всякий другой ответственный узел ВАЗ 2110, дворники нуждаются в регулярном осмотре и при необходимости ремонте. Обычно это происходит раз в пять лет. Но возможно заняться починкой стеклоочистителей придется и раньше — в случае если они начнут работать медленно или вовсе не станут работать.

Ремонт дворников несложен, любой уважающий себя автолюбитель вполне способен сам его осуществить. Ниже мы рассмотрим алгоритмы ремонта дворников на ВАЗ 2110, и даже как их правильно полностью заменить. Но начнем с рассмотрения всех элементов, обеспечивающих работу стеклоочистителя:

Содержание

1. Электрическая часть
2. Механическая часть
3. Рассмотрим механические поломки
4. Электрические поломки бывают следующими
5. Замена дворников

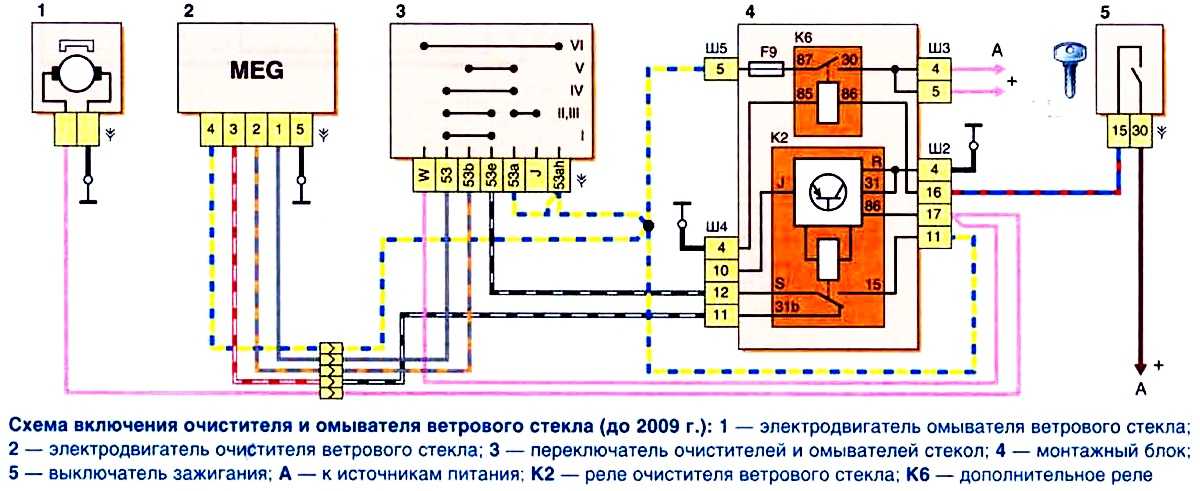

Электрическая часть

Она включает в себя:

• Электродвигатель самого стеклоочистителя;
• Электродвигатель омывателя стекла;
• Переключатель стеклоочистителя и омывателя — находится под рулем ВАЗ 2110;
• Основное и дополнительное реле — находятся в монтажном блоке и обеспечивают циклическую работу дворников;
• Биметаллический предохранитель — является термическим по своему типу, его концевой выключатель расположен в редукторе электродвигателя стеклоочистителя.

Механическая часть

Она включает в себя:

• Собственно щетки — их рабочая часть сделана из резины и подвержена довольно быстрому износу;
• Трапеция — конструкция из металлических направляющих, они обеспечивают преобразование вращения электромотора в собственно работу дворников. Трапеция подвержена деформации и засорению сочленений.

Соответственно, из структуры узла стеклоочистителей, следует что все поломки относятся к двум группам:

1. Механические;
2. Электрические.

Рассмотрим механические поломки

1. Если после включения дворников, явно работает их электромотор, но при этом сами дворники не двигаются или конвульсивно дергаются, то причина этого — ослабление гайки, крепящей кривошип трапеции дворников к оси редуктора электромотора. Иногда эта гайка не просто ослабляется, а вовсе полностью скручивается.

1. Дворники работают, но нарушается синхронность и ровность их движений. В этом случае причина поломки в так называемом «поводке». Ослабляется гайка, крепящая его.

Обе рассмотренные поломки исправляются простым затягиванием гайки, крепящей узлы дворников. Разумеется перед этим нужно поставить сами дворники (их механическую часть) в правильное исходное положение.

Электрические поломки бывают следующими

1. Полностью не работает электромотор. После включения дворников не слышно его работы и сами дворники остаются без движения. Причиной этой поломки скорее всего будет зависание щеток электродвигателя — тогда их нужно вернуть в правильное положение. Реже происходит сгорание якоря — в этом случае придется полностью заменить и электромотор и редуктор (они продаются только в комплекте).
2. Работы электромотора не слышно. Дворники также не двигаются. После их включения слышен лишь щелчок биметаллического предохранителя. Причиной этого в зимнее время практически всегда является примерзание щеток электромотора. Часто после этого при настойчивых попытках включения дворников перегорает биметаллический предохранитель или реже — сам якорь электромотора. Решить эту проблему в ее легком варианте можно простым оттаиванием щеток и удалением с них влаги. В случае же более серьезном — нужно заменить на новый предохранитель или сам электромотор.
3. Дворники работают, но в прерывистом режиме они продолжают работать непрерывно. При этом нет звуков переменного вращения якоря электромотора. Эту проблему обычно решают простой заменой управляющего реле. Но прежде чем это делать нужно просто проверить и заново зачистить контакты концевого выключателя — они иногда окисляются или подгорают.
4. Работа дворников осуществляется медленно и с остановками в непредсказуемых местах рабочего хода. Нижнее положение стеклоочистители не занимают совсем. В этом случае причиной чаще всего является концевой выключатель — нужно отрегулировать его путем подгибания контактов. В случае же продолжения некорректной работы придется полностью заменить электромотор.

Все работы по обслуживанию стеклоочистителей ВАЗ 2110 начинают с отсоединения минусовой клеммы АКБ. После этого отсоединяется жабо. Это делать желательно, так как значительно ускоряются все последующие операции.

Далее отвинчиваются крепежные болты и движением на себя снимают всю конструкцию дворников. Их установка осуществляется в обратном порядке.

Замена дворников

При ремонте электрической составляющей нужно сперва снять приборную панель, для получения доступа и возможной замены реле или предохранителя. После этого можно разобрать рулевую колонку — здесь находиться переключатель. Он тоже часто нуждается в замене (например из-за поврежденной изоляции).

Часто необходимо произвести полную замену дворников. Здесь нужно помнить следующее — дворники для всех годов выпуска ВАЗ 2110 идентичны и взаимозаменяемы. Если же будут использоваться какие-либо другие дворники (например иностранного производства), то нужно убедиться в совпадении их размеров.

Длина дворников ВАЗ 2110 — ровно 20 дюймов (50,8 см). Не критичным будет их увеличение на 1 — 2 сантиметра. Но если размер дворников значительно больше, то неизбежен скрип во время работы, рывки и досрочный выход из строя.

Помните, как неприятно, когда в грязную погоду заканчивается жидкость для омывания ветрового стекла? Хуже может быть только полный отказ работы дворников. Разбираемся, почему на ВАЗ 2110 может не работать стеклоочиститель.

Инструкция подойдет не только для владельцев автомобилей ВАЗ 2110, 2111,2112. Аналогичные причины неисправностей встречаются и на других машинах отечественного или зарубежного производства. Разница лишь в некоторых деталях, например, в названии предохранителя или схеме.

Почему дворники не работают?

Стеклоочистители перестали работать? Узнайте о четырех наиболее распространенных проблемах стеклоочистителей и о том, как их исправить.

На этой странице

Наиболее распространенные причины, по которым дворники перестают работать

Стеклоочистители, которые перестают работать, безусловно, вызывают разочарование, не говоря уже о проблемах безопасности. Знание наиболее вероятной причины проблемы — первый шаг к ее устранению. Имея общее представление о том, как работают ваши дворники, вы сможете разумно диагностировать проблему.

Обратите внимание, что мы рассматриваем причины и способы устранения неисправности электрического стеклоочистителя, когда рычаги стеклоочистителя не двигаются вперед и назад по ветровому стеклу. Если дворники двигаются, но размазывают воду вместо того, чтобы очищать ветровое стекло, необходимо заменить щетки стеклоочистителей.

Перегорел предохранитель

Это первое и самое простое, что нужно проверить. Скопление льда и снега или другая нагрузка на щетки стеклоочистителя могли привести к перегрузке предохранителя и его перегоранию.

Найдите блок предохранителей в своем автомобиле, просмотрев руководство пользователя или воспользовавшись веб-сайтом, подобным этому. Найдите схему предохранителей для вашего автомобиля, затем найдите предохранитель стеклоочистителей. Купите запасной предохранитель нужной силы тока, а затем замените старый. Если ваши дворники оживают, проблема была в перегоревшем предохранителе.

• Стоимость деталей: около 10 долларов за набор из 100 предохранителей.
• Стоимость профессионального труда: от 20 до 50 долларов.

Неисправность платы импульсов

Если замена предохранителя не решает проблему, следует проверить плату импульсов. Это электронная плата, обычно расположенная в пластиковой коробке под капотом. Выполните поиск в Google, чтобы найти, где он находится на вашем автомобиле и как он выглядит. Купите сменную плату в местном магазине автозапчастей или в Интернете. Аккуратно замените старую доску на старую.

• Стоимость импульсной платы: от 25 до 100 долларов.
• Стоимость профессионального труда: от 50 до 200 долларов.

Неисправность переключателя управления

Иногда происходит отказ внутренней цепи переключателя включения-выключения. Весь переключатель является съемным и заменяемым на большинстве автомобилей. Закажите замену онлайн или в местном магазине автозапчастей, убедившись, что это точная копия заводского переключателя. Не пытайтесь заменить переключатель сторонним заменителем, потому что он, вероятно, не будет работать должным образом. Вы хотите, чтобы дворники и омыватели ветрового стекла работали как новые.

• Стоимость переключения: от 50 до 200 долларов.
• Стоимость профессионального труда: от 75 до 300 долларов.

Сгоревший моторчик стеклоочистителя

Если ни одно из трех приведенных выше решений не заработало, велика вероятность того, что двигатель стеклоочистителя вышел из строя. Это может произойти после интенсивного использования.

Закажите запасной двигатель для конкретной марки и модели автомобиля в интернет-магазине автомобильных запчастей. Электродвигатели стеклоочистителей всегда находятся под капотом, но процедура снятия неисправного и установки нового зависит от автомобиля. Обратитесь к руководству пользователя или просмотрите учебник на YouTube, чтобы узнать конкретные указания.

• Стоимость мотора: от 35 до 250 долларов.
• Стоимость профессионального труда: от 100 до 300 долларов.

Теперь стеклоочистители должны идеально двигаться вперед и назад.
