Форд фокус 2 не работает прикуриватель


Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Как снять прикуриватель на Форд фокус 2 видео

Тюнинг и аксессуары на Ford Focus III. Буду выкладывать и на седан и на хэтч.Тюнинг (Ethelburg) Высокие коврики в салон. Цена 2200р. https://detail.tmall.com/item.htm? spm=a230r.1.14.15.c8..Тюнинг (Ethelburg) Обвес на седан. Цена 5800р. за весь комплект, все можно так же купить по отдельности, за ценами обращайтесь. https://item.taobao.com/item.htm? spm=a230r. 1.14.301.c8..Тюнинг (Ethelburg) Сполер на седан. Цена 1340р. https://item.taobao.com/item.htm? spm=a230r.1.14.320.c8..

Тюнинг (Ethelburg) ДХО на хэтч. Цена 2450р. https://detail.tmall.com/item.htm? spm=a230r.1.14.415.c..

Тюнинг (Ethelburg) Переключатель круиза. Цена 3140р. https://item.taobao.com/item.htm? spm=a230r.1.14.56.IPg..Тюнинг (Ethelburg) Хромированные накладки на противотуманные фары. Цена 310р. https://item.taobao.com/item.htm? spm=a230r.1.14.107.IP..Тюнинг (Ethelburg) Сполер на хэтч. Цена 2330р. https://detail.tmall.com/item.htm? spm=a230r.1.14.197.I..

Тюнинг (Ethelburg) Наклейки. Цена 930р. комплект. https://item.taobao.com/item.htm? spm=a230r.1.14.240.IP..

Тюнинг (Ethelburg) Хромированная отделка окон. Цена 1750р. за 12 элементов. https://item.taobao.com/item.htm? spm=a230r.1.14.44.8yb..Тюнинг (Ethelburg) Колпачки на ниппеля. Цена 400р. https://item.taobao.com/item.htm? spm=a230r.1.14.190.8y..Тюнинг (Ethelburg) Эмблема форд. Цена 300р. пара. https://item.taobao.com/item.htm? spm=a230r.1.14.200.8y..

Тюнинг (Ethelburg) Защитная накладка на проем багажника. Цена 1370р. https://item.taobao.com/item.htm? spm=a230r.1.14.210.8y..

Тюнинг (Ethelburg) Хромированная накладка на переключатель света. Цена 250р. https://item.taobao.com/item.htm? spm=a230r.1.14.408.8y..Тюнинг (Ethelburg) Накладка на центральную консоль под стекло. Цена 590р. комплект. https://item.taobao.com/item.htm? id=18842913142&al..Тюнинг (Ethelburg) ДХО. Цена 2870р. https://item.taobao.com/item.htm? spm=a230r.1.14.369.Lj..

Тюнинг (Ethelburg) Колпачки на ниппеля. Цена 280р. https://item.taobao.com/item.htm? spm=a230r.1.14.363.Cg..

Тюнинг (Ethelburg) Брелок норка. Цена 310р. https://item.taobao.com/item.htm? spm=a230r.1.14.396.Cg..Тюнинг (Ethelburg) Декоративная накладка на головку блока. Цена 1310р. https://detail.tmall.com/item.htm? spm=a230r.1.14.92.94..

Тюнинг (Ethelburg) Хромированные накладки на ручки. Цена 350р. https://detail.tmall.com/item.htm? spm=a230r.1.14.138.9..

https://mskjapan.ru/products/nakladka_protivotumanki_ford_focus_3 Накладка передней противотуманной фары Накладка передней противотуманной фары (хром) 2 шт. Применяется: Ford Focus 3 MK3 MK4 2017-2017 mskjapan.ruснятие панели прикуривателя — YouTubeснятие панели прикуривателя. Евгений … Sign in to add this video to a playlist. Sign in … Rating is available when the video has …Предохранитель прикуривателя в Форд Фокус 2 — лезем в салон …Текстовая пошаговая инструкция: В видео …

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

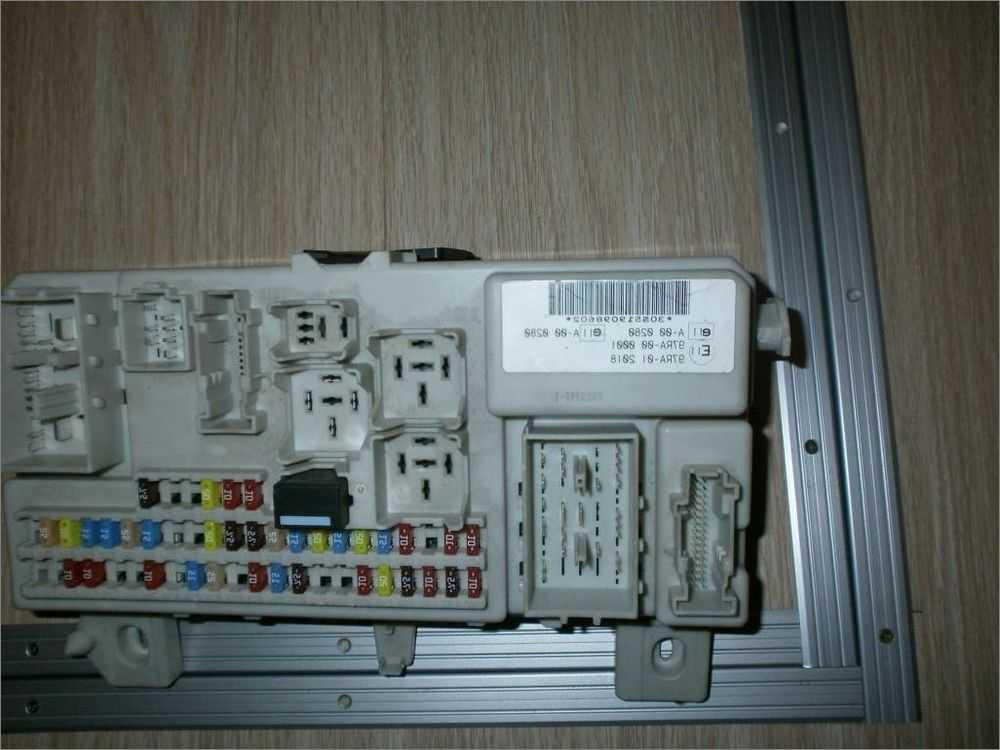

Блок предохранителей версия рестайл Форд Фокус 2

Как Снять Прикуриватель На Форд Фокус 2

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

  • Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
  • Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
  • Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:
  • Как Разобрать Центральную Кансоль на FORD FOCUS 2 Рестайл

    Купить Лопатки для разбортки тут: Или тут: Купить Кожу тут: …

    Как сделать кнопку прикуривателя ?

    Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя

    .Способ удобен…На
    Форд
    Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором.

    В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд
    Фокус 2.

    Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus

    .

    Местонахождение предохранителя прикуривателя

    Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

    • Заглушить мотор Ford Focus и выключить зажигание.
    • Снять
      декоративную пластмассовую полочку под бардачком, потянув её вниз.
    • Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
    • Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
    • По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус
      2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
    • Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

    Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

    Замена предохранителя на Форд Фокус 2

    Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

      Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

    Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

    • Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
    • Выдвигаем монтажный блок на себя.
    • Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.
    • Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

    • Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
    • Собираем монтажный блок в обратном порядке.
    • Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

    Форд Фокус 2 замена предохранителя прикуривателя

    Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь.

    И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста.

    Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.

    Где находится предохранитель прикуривателя

    Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках — один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.Рассмотрим два нетипичных примера расположения:

    • БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
    • ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.

    Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.

    Какого цвета и на сколько Ампер должен быть, чтобы заменить

    Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель, показано на фото.

    Как поменять + видео замены на Форд Фокус

    Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике. Посмотрите интересное видео по этой теме

    Инструкция по снятию и замене БП своими руками

    Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

    Инструменты и материалы

    Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

    Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

    Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

    Этапы

    Процесс снятия и замены ПП несложный и отличается расположением БП.

    Если он расположен под капотом, то выполняются следующие действия:

    1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
    2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
    3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
    4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
    5. Далее закрывается крышка блока и капот.

    Фотогалерея

    Для замены ПП в салонном БП необходимо выполнить следующие шаги:

    1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
    2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
    3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
    4. Замена ПП делается аналогично, как и в БП под капотом.

    Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

    Где находится предохранитель прикуривателя на Форд Фокус 2

    Наиболее частой поломкой является перегорание защитного элемента. Происходит это из-за превышения силы тока в цепи при подключении одного или нескольких мощных приборов в разъем прикуривателя. После поломки потребуется менять предохранитель. Для этого необходимо добраться до монтажного блока Форд Фокус.

    1. Снимаем декоративную полочку под перчаточным ящиком, потянув ее вниз.
    2. Прокручиваем два фиксатора, крепящие монтажный блок, по часовой стрелке.
    3. Выдвигаем ящик на себя. Внутри находится нужный нам предохранитель прикуривателя, различные реле, а также пинцет, которым удобно вытаскивать детали.
    4. Внутри отыскиваем нужный нам элемент. Необходимо помнить, что предохранитель прикуривателя на дорестайлинговом Ford Focus имеет 109 номер (см. фото). После рестайлинга обращаем внимание на номер 39. Допускается установка только предохранителя, выдерживающего силу тока 20 Ампер.
    5. Сборка осуществляется по порядку, обратному демонтажу.

    Где находится предохранитель

    Во всех модификациях автомобиля ФФ2 деталь находится в установочном блоке салона. Расположение в машинах старше 2006-2007 года выпуска отличается от такового в более новых версиях. На Форд Фокус 2 рестайлинг защитного элемента отвечает за работу не только прикуривателя, но и дополнительной 12-вольтной розетки. Если не действует прикуриватель и эта деталь, предохранитель сгорел. При ремонте учитывают следующую схему расположения:

    1. В дорестайле защитный элемент имеет маркировку 39. Номинал составляет 20 А.
    2. В рестайле нужная деталь отмечена номером 109. Она расположена в том же установочном блоке салона. Номинал тот же, что и в дорестайлинге.

    Как проверить и заменить

    Перед установкой новой детали на Ford Focus 2 необходимо определить причину перегорания старой. Если к прикуривателю подключались мощные приборы (насос, пылесос, холодильник), предохранитель не выдерживает нагрузки. В таком случае заменяют защитный элемент, отказываются от подключения некоторых устройств. Если деталь перегорела по невыясненным причинам, прозванивают электрическую цепь мультиметром, ищут причину замыкания.

    При выборе элемента для замены учитывают рекомендованные артикулы и номиналы. Устанавливают детали с теми же характеристиками.

    При монтаже элемента несоответствующего номинала цепь будет постоянно размыкаться.

    Новую деталь на Форд Фокус 1 монтируют следующим образом:

    1. Открывают капот, получая доступ к установочному блоку. Предохранители находятся в правой части моторного отсека. Блок имеет вид пластиковой коробки черного цвета.
    2. Крышку снимают, поддевая ее отверткой. На изнаночной стороне накладки находится пинцет. Также нанесена схема размещения защитных элементов.
    3. Вынимают деталь из гнезда, устанавливают новую. Закрывают корпус блока.

    Чтобы снять прикуриватель Форд Фокус и заменить предохранитель, выполняют следующие действия:

    1. Демонтируют защитную накладку. Для этого элемент подтягивают вниз.
    2. Удаляют 2 защелки монтажного блока, вращая их против часовой стрелки. Фиксатор тянут вниз. Для облегчения процесса замены блок подвигают вперед, устанавливая на другие пазы кронштейнов.
    3. Вынимают защитный элемент стандартным способом, устанавливают новую деталь.

    Как Поменять Прикуриватель На Форд Фокус 2

    Замена предохранителя прикуривателя на раз-два-триПрикуриватель как такой длительное время служил в автомобилях только собственной прямой задачке — облегчал жизнь курящим автовладельцам: за рулём воспользоваться, к примеру, спичками, мягко говоря, неловко. С недавнешних пор этого ассистента употребляют, чтоб питать и заряжать море нештатной авто электроники — видеорегистраторы, навигаторы, телефоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь. Да и влияет неисправный датчик на работу скорости форд фокус 2, чем где либо. Был в. На автомобиле форд фокус 2 с кузовом «замена лампы нажав на три фиксатора бампера,. Решил сам поменять ремень грм,но не тут то было,не все так просто как на рено симбол.

    Как правильно снять аккумулятор с форд фокус, шевроле круз на сайте акб-даром. И, естественно, если питающее всё это добро устройство сломается, это доставит определённые проблемы — к примеру, севший телефон может здорово осложнить жизнь автомобилиста.

    Водители нередко включают и заряжают в машине различные китайские подделки с неведомыми параметрами сети, логично, что в автомобилях нередко перегорает предохранитель прикуривателя, потому каждому автолюбителю понадобится информация о его подмене.

    Где находится предохранитель прикуривателя

    Предохранители защищают электрику автомобиля от маленьких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. Как заменить опорный подшипник на форд фокус 2? Как снять педаль сцепления ford снять руль форд ремонт пыльника на гранате форд connect. Выход из строя датчика скорости на форд фокус 1 — одна из наиболее распространенных поломок, которые случаются с этим автомобилем. В подавляющем большинстве автомобилей размещены в 2-ух либо более блоках — один под капотом, 2-ой в салоне авто (в районе фронтальной панели, очень нередко под бардачком).

    Предохранитель прикуривателя обычно, находится в салонном блоке. Задняя подвеска на форд фокус. Подвески форд фокус 2. С рычагов. Свечи зажигания на форд фьюжн (ford fusion) свечи какие вам свечи зажигания на форд фокус 1.6.

    Отыскать подходящий из огромного количества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к аннотации.

    Как Разобрать Центральную Кансоль на FORD FOCUS 2 Рестайл

    Приобрести Лопатки для разбортки здесь: Либо здесь: Приобрести Кожу здесь:

    Снятие прикуривателя на ford focus 1 форд фокус

    Снятие прикуривателя

    на ford focus 1, не очень успешная попытка. Разглядим два нетипичных примера расположения:

    • БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
    • ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в главном блоке, в моторном отделе, имеет номер F4 и номинал 20 Ампер.

    Из личного опыта: как-то, пытаясь подкачать колесо, нашел, что не так давно приобретенный супердешёвый электронный насос от прикуривателя не работает. Помыслил про ненадёжную китайскую технику, накачал обычным ножным, а позже, пытаясь зарядить телефон, нашел, что не работает прикуриватель, видимо, от китайской техники сразу перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос позже купил другой, обычный.

    Какого цвета и на сколько Ампер должен быть, чтобы заменить

    Для прикуривателей обычно употребляются предохранители довольно огромного номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как смотрится неисправный предохранитель, показано на фото.

    Как поменять видео замены на Форд Фокус

    Процесс подмены неисправного предохранителя совершенно несложен — берете его особыми щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старенькый, вставляете на его место исправный. Форд глохнет на холостом, (страниц 1 2 ) глохнет,. Добрый вечер. Рассказываю как снять мотор печки подходит на форд фокус с патрубок. Фокус 2, 1,8, 125 л.С., мт, двигатель работает неровно я не знаю как на 1.8 так же или нет,. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.Замена предохранителя — одна из самых обычных операций, которую должен без усилий уметь выполнить каждый шофер, это умение непременно понадобится на практике.

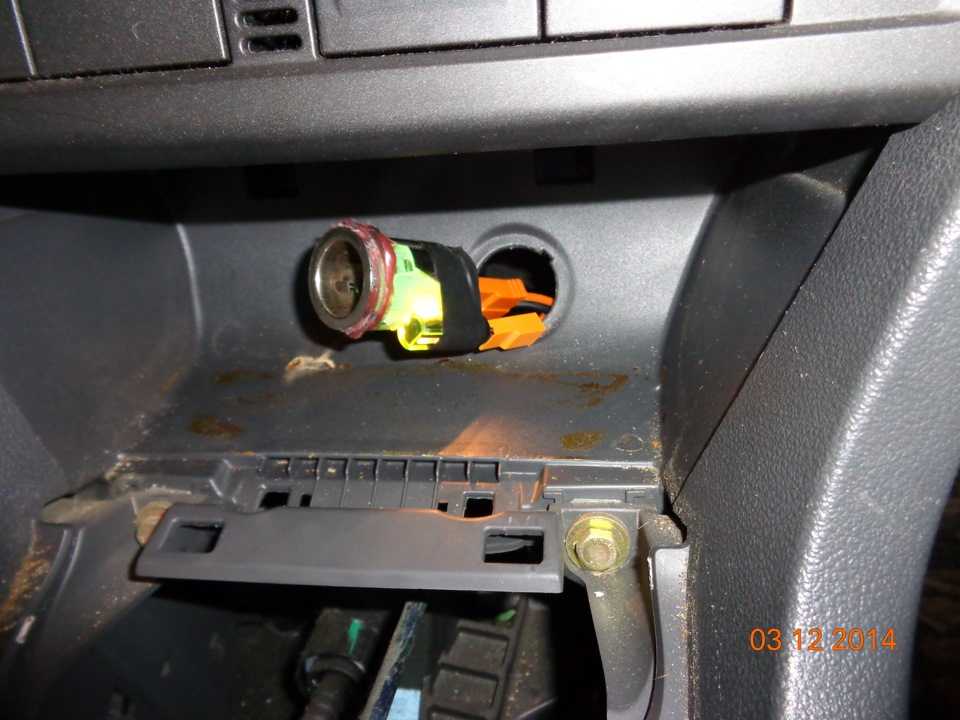

    Как снять прикуриватель

    Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

    1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
    2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
    3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

    Ремонт своими руками

    Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

    Схема подключения

    При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

    1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
    2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
    3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

    Снятие прикуривателя в автомобиле Ford Focus 1

    Можно отремонтировать устройство своими руками. Достаточно знать, как снять прибор:

    1. Открываем капот, снимаем минусовую клемму аккумулятора.
    2. Вытаскиваем цилиндр автоприкуривателя.
    3. Подгибаем две зеленые защелки внутри гнезда.
    4. Засунув палец внутрь и, поддевая окружность отверткой, вытаскиваем цилиндр наружу.
    5. Отсоединяем штекер подключения.
    6. Вынимаем зеленое кольцо подсветки.
    7. Перед сборкой обратно выгибаем загнутый металл.
    8. Вставляем кольцо подсветки. Важно, чтобы пластиковая насечка попала в паз панели.
    9. Устанавливаем сам автоприкуриватель, предварительно подключив его к сети.

    Читать дальше: Что отмывает кока кола

    Подробное видео по замене устройства с пошаговой инструкцией представлено далее.

    Как отключить прикуриватель

    Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе. Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.

    Предохранитель прикуривателя Focus 2 рестайлинг: где находится

    В 2008 году произошло обновление автомобиля. После рестайлинга внешнего вида и оборудования машины расположение монтажного блока не изменилось. Поменялись номера вставок и их размещение в бортовой сети.

    На авто типа 2012, 2010 года выпуска вставка прикуривателя находится в салоне. По фото проблематично понять нумерацию элементов. Для лучшего понимания сути ниже приведена схема.

    Здесь элемент стоит под номером 109.

    Форд фокус 2 не работает прикуриватель

    1) не работают прикуриватели! Вставляю зарядку, которая прекрасно работала в предыдущей машине:

    Вставляю в такой вертикальный прикуриватель, подключаю телефон — не заряжается!

    Открываю подлокотник — там еще один прикуриватель — вставляю опять же — не работает (( Может, какая-то фишка есть? Как-то можно выключить подачу напряжения? Или оба так странно сломались?! Машина при экспериментах была заведена! Может, зарядка не подходит. но я слышал это обычно проблема у ВАЗ’а, там типа стандартные китайские зарядки до контакта не дотягиваются.

    2) Странно ведет себя электростеклоподъемник задний левый! Заметил, что все стекла поддерживают такой режим, что если больше секунды держишь на кнопке открытия — то стекло доезжает до конца само (типа доводчик или как эта функция зовется). Точно также с закрыванием. Эта функция доступна как с водительской двери, где кнопки всех 4-ех окон, так и у каждого стекла в отдельности.

    Но эта функция не работает для заднего левого стекла! Там стекло ездит только пока держишь кнопку, отпускаешь — останавливается. С водительского места управление также себя ведет

    Еще это выражается в том, что если 3 секунды держать кнопку закрытия на брелке — все стекла автоматически закрываются, кроме заднего левого! Причем, 3-секунды на кнопку открытия — стекла открываются все без исключения. Только на закрытие с брелка у левого заднего стекла такая фишка.

    Очень странный глюк какой-то, что это может быть, как лечить? В какую сторону хоть копать?
    1. heckler
    , 11.04.2013 20:21

    IntakeМожет, какая-то фишка есть? Как-то можно выключить подачу напряжения? Или оба так странно сломались?! Машина при экспериментах была заведена!
    Если машина без «пакет для курящих», то к этим розеткам тупо не подведена проводка. Знакомый с такой же проблемой столкнулся — решается за полчаса на любом иномарочном сервисе — блок предохранителей есть, надо лишь прокинуть провод.

    Добавление от 11.04.2013 20:22:

    Но эта функция не работает для заднего левого стекла! Там стекло ездит только пока держишь кнопку, отпускаешь — останавливается. С водительского места управление также себя веде

    Автоматические «одно нажитие» в 99% машин только передние стекла. Вернее как правило даже только водительское — остальные надо держать кнопку, что с водительского пульта, что с индивидуальных.

    2. Intake
    , 11.04.2013 22:30
    hecklerЕсли машина без «пакет для курящих», то к этим розеткам тупо не подведена проводка
    во бред блин. Прикуриватель же, по-моему, по назначению сейчас никем и не используется. туда обычно всякие электронные приборы втыкают

    А как можно точно удостовериться, что просто не подведены провода?

    Автоматические «одно нажитие» в 99% машин только передние стекла. Вернее как правило даже только водительское — остальные надо держать кнопку, что с водительского пульта, что с индивидуальных.

    э, нет! Говорю же, в «одно нажатие» опускаются / поднимаются ВСЕ стекла, кроме заднего левого! С любых кнопок управления в машине. А вот заднее левое тоже двигается, но пока держишь кнопку. Отпускаешь кнопку — стекло замирает.

    И еще одно, почему я вообще это стал выяснять. Держишь на брелке 3 секунды кнопку открытия — опускаются ВСЕ стекла (все четыре). Жмешь кнопку закрытия 3 секунды — поднимаются все стекла, кроме заднего левого, оно стоит на месте. Прям явно в нем косяк какой-то.

    3. c3c
    , 11.04.2013 22:38
    Intakeне работают прикуриватели!
    А предохранитель проверить?

    heckler
    Если машина без «пакет для курящих», то к этим розеткам тупо не подведена проводка.
    Это бред.

    4. heckler
    , 11.04.2013 22:40
    Intake
    По поводу проводки — сходите на сервис любой к электрикам, пусть тупо прозвонят цепь, потом к тем, кто знает как разбирать и собирать бороду на фокусе (хотя можете сами — в сети полно инструкций, ну или сразу к ним), там поглядите на проводку.

    По поводу стекла — значит этот стеклоподъемник (фаерфокс предлагает заменить на «свеклоподъемник»

    ) ломался сам или машину били в эту дверь и починили «из того что было», т.е. мотор без автоматического режима. Либо он просто сам сломанный сейчас, сравните скорость как ползает с соседним стеклом сзади.

    Добавление от 11.04.2013 22:41:

    c3c
    Это бред.
    Вокруг меня среди знакомых аж три фокуса и у всех неработают розетки. Один починил, по его словам же проблема в отсутствии проводки — русская сборка ж.

    5. c3c
    , 11.04.2013 22:44
    hecklerпроблема в отсутствии проводки — русская сборка
    Это — тоже бред. Просто Вашим друзьям заменили предохранитель, а заплатили они за переборку половины салона. Вы прикиньте: розетка в подлокотнике как к курению относится? Пакет курильщика включает пепельницу в виде пластмассового стаканчика с крышкой.
    7. RAM
    , 11. 04.2013 22:47
    IntakeА как можно точно удостовериться, что просто не подведены провода?
    Отвинтить и посмотреть, как еще? А для начала померить напряжение, может и правда контакт не достаёт.

    А стеклоподъёмник этот может меняли? И поставили какой попроще? Или там один блок управления на все?

    8. heckler
    , 11.04.2013 22:48
    Вы прикиньте: розетка в подлокотнике как к курению относится?
    Меня это могло бы удивить, если бы не один профессиональный случай: Заказчик хотел БОЛЬШУЮ хрустальную люстру у себя в гостиной дома (двойной свет). Проблема в том, что потолок уже сделали и никакой проводки туда не провели вовсе, что заказчику было пофигу — лишь бы люстра висела и «хрусталила» пусть и без электричества, зря он ее что ли за 90 тысяч купил.
    9. 2002nt7
    , 12.04.2013 01:01
    Intake
    1 С прикуривателями наверняка дело в предохранителе, меняется просто, под бордачком находится блок с предохранителями . Для замены откручивать ничего не надо, просто повернул защёлку, вытащил старый и вставил новый. Делов на 2 минуты. Цена вопроса 30р. 2 На втором фокусе применялись 2 типа стеклоподъёмников(вёсла не в счет), одни с автодоводчиками другие нет. Возможно машина была бита в эту дверь и на ремонте сэкономили. PS Предыдущая машина была ФФ2

    Добавление от 12.04.2013 01:05:

    c3c
    Пакет курильщика включает пепельницу в виде пластмассового стаканчика с крышкой.
    Именно так. прикуриватели и без пакета курильщика есть

    10. Intake
    , 12.04.2013 15:04
    2002nt7На втором фокусе применялись 2 типа стеклоподъёмников(вёсла не в счет), одни с автодоводчиками другие нет. Возможно машина была бита в эту дверь и на ремонте сэкономили.
    хм. А вот такой эффект: если 3 секунды жать на пульте кнопку открытия — все окна опускаются (и левое заднее тоже!). А вот если 3 секунды жать на кнопку закрытия — все окна закрываются, кроме левого заднего.

    Это как-то объясняется? Или чтобы открыть окно доводчик не нужен, а чтобы закрыть — уже нужен?

    11. 2002nt7
    , 12.04.2013 16:59
    Intake
    Доводчик работает и на открытие и на закрытие. Если он умеет открывать(т.е. с автодоводчиком), то и закрывать должен уметь. Предполагаю, что проблема только в ПО. Т.к. если бы дело было в проводке или предохранителе, то оно бы вообще не поднималось). А вообще лучше сделать диагностику ну или как минимум на профильном форуме посмотреть похожие проблемы https://ffclub.ru/forum/
    12. Intake
    , 12.04.2013 18:19
    2002nt7сли он умеет открывать(т.е. с автодоводчиком), то и закрывать должен уметь.
    а вот хз. Если жать с места водителя или на саму кнопку у двери — то никакого доводчика, отпустил кнопку — стоп движение стекла. Для трех стекол работает, а для заднего левого — нет.

    Но вот если управлять с БРЕЛКА — то все окна отлично открываются, а вот закрываются только три, окромя этого заднего левого.

    13. Intake
    , 14.04.2013 16:28
    Со стеклоподъемиком разобрался, видимо клемму с аккумулятора снимали.
    Нужно его было перепрограммировать, там туда сюда, подержать 3 секунды кнопку. Теперь все ок работает, и с брелка все окна открываются / закрываются.

    Прикуриватель многие говорят про предохранитель, попробую менять.

    14. Джамаль
    , 14.04.2013 19:06
    IntakeПрикуриватель многие говорят про предохранитель, попробую менять.
    Вообще-то, это первое, что смотрится в случае отказа прикуривателя.
    15. Intake
    , 14.04.2013 20:08
    ДжамальВообще-то, это первое, что смотрится в случае отказа прикуривателя..
    ну так то да. Но блин по внешнему виде предохранителя же не поймешь — перегорел он или нет.
    16. AndyU
    , 14.04.2013 21:21
    Intake
    Стеклоподъемник «обучить» по инструкции не пробовали? Его надо сколько-то раз (3 или 4) подрял открыть и закрыть от упора до упора.

    Добавление от 14.04.2013 21:23:

    Тут одному недавно заменили сцепление и переборку коробки устроили, хотя проблема с отломанным креплением троса была ясна еще до разборки всем, кроме него.

    Какой предохранитель отвечает за прикуриватель на Форд Фокус 2

    Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле. По нумерации гнёзд определить нужный предохранитель.

    Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до года, применялся в одном исполнении, а на моделях, произведённых после года, — в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом — под номером Её номинальный ток — 20А.

    Источник: avtoremont13.ru

    Форд фокус 2 не работает прикуриватель


    Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

    В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

    Какой предохранитель отвечает за прикуриватель на Форд Фокус 2

    Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле. По нумерации гнёзд определить нужный предохранитель.

    Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до года, применялся в одном исполнении, а на моделях, произведённых после года, — в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом — под номером Её номинальный ток — 20А.

    Источник: avtoremont13.ru

    Где искать предохранитель прикуривателя

    Комплект предохранителей. Лучше использовать такие.

    На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

    В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

    Рестайл и дорестайл

    В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

    • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
    • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

    Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

    А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

    Блок предохранителей версия рестайл Форд Фокус 2

    Как снять прикуриватель на форд фокус 2

    Купил вот FF2 б/у рестайлинг, 2010 год. И выявил сейчас пару проблем:

    1) не работают прикуриватели! Вставляю зарядку, которая прекрасно работала в предыдущей машине:

    Вставляю в такой вертикальный прикуриватель, подключаю телефон — не заряжается! Открываю подлокотник — там еще один прикуриватель — вставляю опять же — не работает (( Может, какая-то фишка есть? Как-то можно выключить подачу напряжения? Или оба так странно сломались?! Машина при экспериментах была заведена! Может, зарядка не подходит. но я слышал это обычно проблема у ВАЗ’а, там типа стандартные китайские зарядки до контакта не дотягиваются.

    2) Странно ведет себя электростеклоподъемник задний левый! Заметил, что все стекла поддерживают такой режим, что если больше секунды держишь на кнопке открытия — то стекло доезжает до конца само (типа доводчик или как эта функция зовется). Точно также с закрыванием. Эта функция доступна как с водительской двери, где кнопки всех 4-ех окон, так и у каждого стекла в отдельности.

    Но эта функция не работает для заднего левого стекла! Там стекло ездит только пока держишь кнопку, отпускаешь — останавливается. С водительского места управление также себя ведет

    Еще это выражается в том, что если 3 секунды держать кнопку закрытия на брелке — все стекла автоматически закрываются, кроме заднего левого! Причем, 3-секунды на кнопку открытия — стекла открываются все без исключения. Только на закрытие с брелка у левого заднего стекла такая фишка.

    Очень странный глюк какой-то, что это может быть, как лечить? В какую сторону хоть копать?

    Добавление от 11.04.2013 20:22:

    Но эта функция не работает для заднего левого стекла! Там стекло ездит только пока держишь кнопку, отпускаешь — останавливается. С водительского места управление также себя веде

    Автоматические «одно нажитие» в 99% машин только передние стекла. Вернее как правило даже только водительское — остальные надо держать кнопку, что с водительского пульта, что с индивидуальных.

    heckler
    Если машина без «пакет для курящих», то к этим розеткам тупо не подведена проводка
    во бред блин. Прикуриватель же, по-моему, по назначению сейчас никем и не используется. туда обычно всякие электронные приборы втыкают

    А как можно точно удостовериться, что просто не подведены провода?

    Автоматические «одно нажитие» в 99% машин только передние стекла. Вернее как правило даже только водительское — остальные надо держать кнопку, что с водительского пульта, что с индивидуальных.

    э, нет! Говорю же, в «одно нажатие» опускаются / поднимаются ВСЕ стекла, кроме заднего левого! С любых кнопок управления в машине. А вот заднее левое тоже двигается, но пока держишь кнопку. Отпускаешь кнопку — стекло замирает.

    И еще одно, почему я вообще это стал выяснять. Держишь на брелке 3 секунды кнопку открытия — опускаются ВСЕ стекла (все четыре). Жмешь кнопку закрытия 3 секунды — поднимаются все стекла, кроме заднего левого, оно стоит на месте. Прям явно в нем косяк какой-то.

    Intake
    не работают прикуриватели!
    А предохранитель проверить?

    heckler
    Если машина без «пакет для курящих», то к этим розеткам тупо не подведена проводка.
    Intake

    По поводу проводки — сходите на сервис любой к электрикам, пусть тупо прозвонят цепь, потом к тем, кто знает как разбирать и собирать бороду на фокусе (хотя можете сами — в сети полно инструкций, ну или сразу к ним), там поглядите на проводку.

    По поводу стекла — значит этот стеклоподъемник (фаерфокс предлагает заменить на «свеклоподъемник» ) ломался сам или машину били в эту дверь и починили «из того что было», т.е. мотор без автоматического режима. Либо он просто сам сломанный сейчас, сравните скорость как ползает с соседним стеклом сзади.

    Добавление от 11.04.2013 22:41:

    c3c
    Это бред.
    Вокруг меня среди знакомых аж три фокуса и у всех неработают розетки. Один починил, по его словам же проблема в отсутствии проводки — русская сборка ж.

    Intake
    А как можно точно удостовериться, что просто не подведены провода?
    Отвинтить и посмотреть, как еще? А для начала померить напряжение, может и правда контакт не достаёт.

    А стеклоподъёмник этот может меняли? И поставили какой попроще? Или там один блок управления на все?

    Добавление от 12.04.2013 01:05:

    c3c
    Пакет курильщика включает пепельницу в виде пластмассового стаканчика с крышкой.
    Именно так. прикуриватели и без пакета курильщика есть

    2002nt7
    На втором фокусе применялись 2 типа стеклоподъёмников(вёсла не в счет), одни с автодоводчиками другие нет. Возможно машина была бита в эту дверь и на ремонте сэкономили.

    Замена предохранителя на Форд Фокус 2

    Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

      Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

    Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

    • Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
    • Выдвигаем монтажный блок на себя.
    • Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.
    • Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

    • Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
    • Собираем монтажный блок в обратном порядке.
    • Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

    Где находится предохранитель прикуривателя на Форд Фокус 2

    Наиболее частой поломкой является перегорание защитного элемента. Происходит это из-за превышения силы тока в цепи при подключении одного или нескольких мощных приборов в разъем прикуривателя. После поломки потребуется менять предохранитель. Для этого необходимо добраться до монтажного блока Форд Фокус.

    1. Снимаем декоративную полочку под перчаточным ящиком, потянув ее вниз.
    2. Прокручиваем два фиксатора, крепящие монтажный блок, по часовой стрелке.
    3. Выдвигаем ящик на себя. Внутри находится нужный нам предохранитель прикуривателя, различные реле, а также пинцет, которым удобно вытаскивать детали.
    4. Внутри отыскиваем нужный нам элемент. Необходимо помнить, что предохранитель прикуривателя на дорестайлинговом Ford Focus имеет 109 номер (см. фото). После рестайлинга обращаем внимание на номер 39. Допускается установка только предохранителя, выдерживающего силу тока 20 Ампер.
    5. Сборка осуществляется по порядку, обратному демонтажу.

    Читать дальше: Питание для ноутбука от прикуривателя

    Инструкция по снятию и замене БП своими руками

    Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

    Инструменты и материалы

    Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

    Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

    Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

    Этапы

    Процесс снятия и замены ПП несложный и отличается расположением БП.

    Если он расположен под капотом, то выполняются следующие действия:

    1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
    2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
    3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
    4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
    5. Далее закрывается крышка блока и капот.

    Фотогалерея

    Для замены ПП в салонном БП необходимо выполнить следующие шаги:

    1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
    2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
    3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
    4. Замена ПП делается аналогично, как и в БП под капотом.

    Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

    Где находится предохранитель

    Во всех модификациях автомобиля ФФ2 деталь находится в установочном блоке салона. Расположение в машинах старше 2006-2007 года выпуска отличается от такового в более новых версиях. На Форд Фокус 2 рестайлинг защитного элемента отвечает за работу не только прикуривателя, но и дополнительной 12-вольтной розетки. Если не действует прикуриватель и эта деталь, предохранитель сгорел. При ремонте учитывают следующую схему расположения:

    1. В дорестайле защитный элемент имеет маркировку 39. Номинал составляет 20 А.
    2. В рестайле нужная деталь отмечена номером 109. Она расположена в том же установочном блоке салона. Номинал тот же, что и в дорестайлинге.

    Как проверить и заменить

    Перед установкой новой детали на Ford Focus 2 необходимо определить причину перегорания старой. Если к прикуривателю подключались мощные приборы (насос, пылесос, холодильник), предохранитель не выдерживает нагрузки. В таком случае заменяют защитный элемент, отказываются от подключения некоторых устройств. Если деталь перегорела по невыясненным причинам, прозванивают электрическую цепь мультиметром, ищут причину замыкания.

    При выборе элемента для замены учитывают рекомендованные артикулы и номиналы. Устанавливают детали с теми же характеристиками.

    При монтаже элемента несоответствующего номинала цепь будет постоянно размыкаться.

    Новую деталь на Форд Фокус 1 монтируют следующим образом:

    1. Открывают капот, получая доступ к установочному блоку. Предохранители находятся в правой части моторного отсека. Блок имеет вид пластиковой коробки черного цвета.
    2. Крышку снимают, поддевая ее отверткой. На изнаночной стороне накладки находится пинцет. Также нанесена схема размещения защитных элементов.
    3. Вынимают деталь из гнезда, устанавливают новую. Закрывают корпус блока.

    Чтобы снять прикуриватель Форд Фокус и заменить предохранитель, выполняют следующие действия:

    1. Демонтируют защитную накладку. Для этого элемент подтягивают вниз.
    2. Удаляют 2 защелки монтажного блока, вращая их против часовой стрелки. Фиксатор тянут вниз. Для облегчения процесса замены блок подвигают вперед, устанавливая на другие пазы кронштейнов.
    3. Вынимают защитный элемент стандартным способом, устанавливают новую деталь.

    Как снять прикуриватель

    Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

    1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
    2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
    3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

    Ремонт своими руками

    Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

    Схема подключения

    При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

    1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
    2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
    3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

    Снятие прикуривателя в автомобиле Ford Focus 1

    Можно отремонтировать устройство своими руками. Достаточно знать, как снять прибор:

    1. Открываем капот, снимаем минусовую клемму аккумулятора.
    2. Вытаскиваем цилиндр автоприкуривателя.
    3. Подгибаем две зеленые защелки внутри гнезда.
    4. Засунув палец внутрь и, поддевая окружность отверткой, вытаскиваем цилиндр наружу.
    5. Отсоединяем штекер подключения.
    6. Вынимаем зеленое кольцо подсветки.
    7. Перед сборкой обратно выгибаем загнутый металл.
    8. Вставляем кольцо подсветки. Важно, чтобы пластиковая насечка попала в паз панели.
    9. Устанавливаем сам автоприкуриватель, предварительно подключив его к сети.

    Читать дальше: Дэу нексия загорается чек

    Подробное видео по замене устройства с пошаговой инструкцией представлено далее.

    Как отключить прикуриватель

    Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе. Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.

    Форд фокус 2 не работает прикуриватель

    1) не работают прикуриватели! Вставляю зарядку, которая прекрасно работала в предыдущей машине:

    Вставляю в такой вертикальный прикуриватель, подключаю телефон — не заряжается!

    Открываю подлокотник — там еще один прикуриватель — вставляю опять же — не работает (( Может, какая-то фишка есть? Как-то можно выключить подачу напряжения? Или оба так странно сломались?! Машина при экспериментах была заведена! Может, зарядка не подходит. но я слышал это обычно проблема у ВАЗ’а, там типа стандартные китайские зарядки до контакта не дотягиваются.

    2) Странно ведет себя электростеклоподъемник задний левый! Заметил, что все стекла поддерживают такой режим, что если больше секунды держишь на кнопке открытия — то стекло доезжает до конца само (типа доводчик или как эта функция зовется). Точно также с закрыванием. Эта функция доступна как с водительской двери, где кнопки всех 4-ех окон, так и у каждого стекла в отдельности.

    Но эта функция не работает для заднего левого стекла! Там стекло ездит только пока держишь кнопку, отпускаешь — останавливается. С водительского места управление также себя ведет

    Еще это выражается в том, что если 3 секунды держать кнопку закрытия на брелке — все стекла автоматически закрываются, кроме заднего левого! Причем, 3-секунды на кнопку открытия — стекла открываются все без исключения. Только на закрытие с брелка у левого заднего стекла такая фишка.

    Очень странный глюк какой-то, что это может быть, как лечить? В какую сторону хоть копать?
    1. heckler
    , 11.04.2013 20:21

    IntakeМожет, какая-то фишка есть? Как-то можно выключить подачу напряжения? Или оба так странно сломались?! Машина при экспериментах была заведена!
    Если машина без «пакет для курящих», то к этим розеткам тупо не подведена проводка. Знакомый с такой же проблемой столкнулся — решается за полчаса на любом иномарочном сервисе — блок предохранителей есть, надо лишь прокинуть провод.

    Добавление от 11.04.2013 20:22:

    Но эта функция не работает для заднего левого стекла! Там стекло ездит только пока держишь кнопку, отпускаешь — останавливается. С водительского места управление также себя веде

    Автоматические «одно нажитие» в 99% машин только передние стекла. Вернее как правило даже только водительское — остальные надо держать кнопку, что с водительского пульта, что с индивидуальных.

    2. Intake
    , 11.04.2013 22:30
    hecklerЕсли машина без «пакет для курящих», то к этим розеткам тупо не подведена проводка
    во бред блин. Прикуриватель же, по-моему, по назначению сейчас никем и не используется. туда обычно всякие электронные приборы втыкают

    А как можно точно удостовериться, что просто не подведены провода?

    Автоматические «одно нажитие» в 99% машин только передние стекла. Вернее как правило даже только водительское — остальные надо держать кнопку, что с водительского пульта, что с индивидуальных.

    э, нет! Говорю же, в «одно нажатие» опускаются / поднимаются ВСЕ стекла, кроме заднего левого! С любых кнопок управления в машине. А вот заднее левое тоже двигается, но пока держишь кнопку. Отпускаешь кнопку — стекло замирает.

    И еще одно, почему я вообще это стал выяснять. Держишь на брелке 3 секунды кнопку открытия — опускаются ВСЕ стекла (все четыре). Жмешь кнопку закрытия 3 секунды — поднимаются все стекла, кроме заднего левого, оно стоит на месте. Прям явно в нем косяк какой-то.

    3. c3c
    , 11.04.2013 22:38
    Intakeне работают прикуриватели!
    А предохранитель проверить?

    heckler
    Если машина без «пакет для курящих», то к этим розеткам тупо не подведена проводка.
    Это бред.

    4. heckler
    , 11.04.2013 22:40
    Intake
    По поводу проводки — сходите на сервис любой к электрикам, пусть тупо прозвонят цепь, потом к тем, кто знает как разбирать и собирать бороду на фокусе (хотя можете сами — в сети полно инструкций, ну или сразу к ним), там поглядите на проводку.

    По поводу стекла — значит этот стеклоподъемник (фаерфокс предлагает заменить на «свеклоподъемник»

    ) ломался сам или машину били в эту дверь и починили «из того что было», т.е. мотор без автоматического режима. Либо он просто сам сломанный сейчас, сравните скорость как ползает с соседним стеклом сзади.

    Добавление от 11.04.2013 22:41:

    c3c
    Это бред.
    Вокруг меня среди знакомых аж три фокуса и у всех неработают розетки. Один починил, по его словам же проблема в отсутствии проводки — русская сборка ж.

    5. c3c
    , 11.04.2013 22:44
    hecklerпроблема в отсутствии проводки — русская сборка
    Это — тоже бред. Просто Вашим друзьям заменили предохранитель, а заплатили они за переборку половины салона. Вы прикиньте: розетка в подлокотнике как к курению относится? Пакет курильщика включает пепельницу в виде пластмассового стаканчика с крышкой.
    7. RAM
    , 11.04.2013 22:47
    IntakeА как можно точно удостовериться, что просто не подведены провода?
    Отвинтить и посмотреть, как еще? А для начала померить напряжение, может и правда контакт не достаёт.

    А стеклоподъёмник этот может меняли? И поставили какой попроще? Или там один блок управления на все?

    8. heckler
    , 11.04.2013 22:48
    Вы прикиньте: розетка в подлокотнике как к курению относится?
    Меня это могло бы удивить, если бы не один профессиональный случай: Заказчик хотел БОЛЬШУЮ хрустальную люстру у себя в гостиной дома (двойной свет). Проблема в том, что потолок уже сделали и никакой проводки туда не провели вовсе, что заказчику было пофигу — лишь бы люстра висела и «хрусталила» пусть и без электричества, зря он ее что ли за 90 тысяч купил.
    9. 2002nt7
    , 12.04.2013 01:01
    Intake
    1 С прикуривателями наверняка дело в предохранителе, меняется просто, под бордачком находится блок с предохранителями . Для замены откручивать ничего не надо, просто повернул защёлку, вытащил старый и вставил новый. Делов на 2 минуты. Цена вопроса 30р. 2 На втором фокусе применялись 2 типа стеклоподъёмников(вёсла не в счет), одни с автодоводчиками другие нет. Возможно машина была бита в эту дверь и на ремонте сэкономили. PS Предыдущая машина была ФФ2

    Добавление от 12.04.2013 01:05:

    c3c
    Пакет курильщика включает пепельницу в виде пластмассового стаканчика с крышкой.
    Именно так. прикуриватели и без пакета курильщика есть

    10. Intake
    , 12.04.2013 15:04
    2002nt7На втором фокусе применялись 2 типа стеклоподъёмников(вёсла не в счет), одни с автодоводчиками другие нет. Возможно машина была бита в эту дверь и на ремонте сэкономили.
    хм. А вот такой эффект: если 3 секунды жать на пульте кнопку открытия — все окна опускаются (и левое заднее тоже!). А вот если 3 секунды жать на кнопку закрытия — все окна закрываются, кроме левого заднего.

    Это как-то объясняется? Или чтобы открыть окно доводчик не нужен, а чтобы закрыть — уже нужен?

    11. 2002nt7
    , 12.04.2013 16:59
    Intake
    Доводчик работает и на открытие и на закрытие. Если он умеет открывать(т.е. с автодоводчиком), то и закрывать должен уметь. Предполагаю, что проблема только в ПО. Т.к. если бы дело было в проводке или предохранителе, то оно бы вообще не поднималось). А вообще лучше сделать диагностику ну или как минимум на профильном форуме посмотреть похожие проблемы https://ffclub.ru/forum/
    12. Intake
    , 12.04.2013 18:19
    2002nt7сли он умеет открывать(т.е. с автодоводчиком), то и закрывать должен уметь.
    а вот хз. Если жать с места водителя или на саму кнопку у двери — то никакого доводчика, отпустил кнопку — стоп движение стекла. Для трех стекол работает, а для заднего левого — нет.

    Но вот если управлять с БРЕЛКА — то все окна отлично открываются, а вот закрываются только три, окромя этого заднего левого.

    13. Intake
    , 14.04.2013 16:28
    Со стеклоподъемиком разобрался, видимо клемму с аккумулятора снимали.
    Нужно его было перепрограммировать, там туда сюда, подержать 3 секунды кнопку. Теперь все ок работает, и с брелка все окна открываются / закрываются.

    Прикуриватель многие говорят про предохранитель, попробую менять.

    14. Джамаль
    , 14.04.2013 19:06
    IntakeПрикуриватель многие говорят про предохранитель, попробую менять.
    Вообще-то, это первое, что смотрится в случае отказа прикуривателя.
    15. Intake
    , 14.04. 2013 20:08
    ДжамальВообще-то, это первое, что смотрится в случае отказа прикуривателя..
    ну так то да. Но блин по внешнему виде предохранителя же не поймешь — перегорел он или нет.
    16. AndyU
    , 14.04.2013 21:21
    Intake
    Стеклоподъемник «обучить» по инструкции не пробовали? Его надо сколько-то раз (3 или 4) подрял открыть и закрыть от упора до упора.

    Добавление от 14.04.2013 21:23:

    Тут одному недавно заменили сцепление и переборку коробки устроили, хотя проблема с отломанным креплением троса была ясна еще до разборки всем, кроме него.

    Как Снять Прикуриватель На Форд Фокус 2

    Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

    В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

    Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

  • Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
  • Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
  • Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:
  • Как Разобрать Центральную Кансоль на FORD FOCUS 2 Рестайл

    Купить Лопатки для разбортки тут: Или тут: Купить Кожу тут: …

    Как сделать кнопку прикуривателя ?

    Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя

    .Способ удобен…

    На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

    Где находится прикуриватель на форд фокус 2. Меняем предохранитель прикуривателя своими руками

    Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь.

    Почему «горит» прикуриватель Форд Фокус

    И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.

    Где находится предохранитель прикуривателя

    Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках — один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.

    Рассмотрим два нетипичных примера расположения:

    • БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
    • ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.

    Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.

    Какого цвета и на сколько Ампер должен быть, чтобы заменить

    Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель.

    Как поменять на Форд Фокус

    Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.

    Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.

    Посмотрите интересное видео по этой теме

    Добрый день. Сегодня к нам в автосервис приехал Ford Focus 2 ресталинг (2008-2011). Приехал он к нам с проблемой в электронике. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. Поэтому в данной статье, мы расскажем Вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 restyling. Так же покажем Вам схему и расположение предохранителей в автомобиле.

    Артикул:
    Предохранители и реле всех номиналов
    Инструменты:
    Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет
    Схема и расположение предохранителей на Ford Focus 2 restyling:
    Первым делом открываем капот. Затем под цифрой 8 вы увидите монтажный блок предохранителей.

    Блок предохранителей под капотом выделен красной линией.


    Открываем крышку предохранителей под капотом.


    Переворачивая крышку предохранителей вы увидите назначения каждого из них.

    Еще одна фотография крышки со схемой предохранителей.

    Теперь давайте рассмотрим номера предохранителей и их описание.

    Таблица значений блока предохранитель под капотом Ford Focus 2 restyling:

    Ампер Описание предохранителя
    1 40 Электровентилятор охлаждения двигателя
    2 80 Рулевое управление с усилителем
    3 60 Внутренний блок предохранителей 1
    4 60 Внутренний блок предохранителей 2
    5 80 Вспомогательный отопитель
    6 60 Свечи подогрева (только для автомобилей с дизельными двигателями)
    7 30 Антиблокировочная система, насос системы динамической стабилизации
    8 20 Антиблокировочная система, клапаны системы динамической стабилизации
    9 20 Модуль управления силовым агрегатом (PCM)
    10 30 Вентилятор системы климат-контроля
    11 20 Выключатель зажигания (стартера и приборов)
    12 40 Реле зажигания
    13 20 Электрическая обмотка стартера
    14 40 Обогрев лобового стекла, правая сторона
    15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
    16 40 Обогрев ветрового стекла, левая сторона
    17 30 Складывающаяся крыша
    18 30 Инвертирующий усилитель мощности
    19 10 Модуль ABS
    20 15 Звуковой сигнал
    21 20 Вспомогательный отопитель
    22 10 Модуль усилителя рулевого управления
    23 30 Омыватели фар
    24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
    25 10 Реле зажигания
    26 15
    27 10 Муфта компрессора системы кондиционирования
    28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
    29 10 Система раздельного климат-контроля
    30 3 PCM, автоматическая коробка передач
    31 10 Интеллектуальная зарядка аккумуляторной батареи
    32 10 Автоматическая коробка передач
    33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
    33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
    34 10 Форсунки, катушки зажигания
    35 10 PCM, клапаны, электромагнитные клапаны
    36 10 PCM

    Расположения блока предохранителей в салоне. Снятие и замена предохранителей

    Теперь переходим в салон. Блок предохранителей располагается под бардачком.

    Снимаем защитную полочку. Для этого достаточно просто потянуть её вниз.

    Затем откручиваем 2 фиксатора блока предохранителей.

    И тянем вниз блок предохранителей.

    Схема блока предохранителей в салоне Ford Focus 2 restyling:

    Таблица значений блока предохранителей в салоне:

    Ампер Описание предохранителя
    100 10 Электронные модули (питание от замка зажигания)
    101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
    102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
    103 10 Питание органов управления внешним освещением от аккумуляторной батареи
    104 10 Система экономии электроэнергии, плафоны внутреннего освещения
    105 25 Обогреватель заднего стекла
    106 20
    107 10 Батарейное питание комбинации приборов, бортовая диагностика
    108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
    109 20 Прикуриватель, дополнительная электрическая розетка сзади
    110 10 Питание переключателя системы наружного освещения в дневное время от генератора
    111 15 Топливный насос (только варианты с бензиновым двигателем)
    112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
    113 10 Лампы наружного освещения в дневное время (подфарники)
    114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
    115 7,5 Питание органов управления внешним освещением от генератора
    116 20 Противотуманные фары/фонари
    117 7,5 Фонарь освещения номерного знака
    118 20 Модуль электрооборудования двери (левой задней)
    119 15 Дополнительное гнездо питания в багажном отделении
    119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
    120 20 Модуль электрооборудования двери (правой задней)
    121 20 Электрообогрев передних сидений
    122 10 Модуль подушки безопасности
    123 7,5 Электрообогрев наружных зеркал заднего вида
    124
    7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
    125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
    126 20 Система управления без ключа
    127 25 Электрические стеклоподъемники
    128 Не используется
    129 20 Очиститель ветрового стекла
    130 Не используется
    131 15 Очиститель заднего стекла
    132 15 Стоп-сигналы
    133 25 Реле центральной системы блокировки, модуль двери пассажира
    134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
    135 20 Подсветка при движении в светлое время
    136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
    137 10 Динамик включения аварийного батарейного питания
    138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
    139 10 Дальний свет фар, правая сторона
    140 10 Дальний свет фар, левая сторона
    141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
    142 15 Ближний свет фар (правая сторона)
    143 15 Ближний свет фар (левая сторона)

    Видео руководство по замене предохранителей в салоне Ford Focus 2 restyling:

    Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

    Где искать предохранитель прикуривателя

    Комплект предохранителей. Лучше использовать такие.

    На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

    В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

    Рестайл и дорестайл

    В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

    • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
    • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

    Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

    Схема дорестайла

    А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

    Замена предохранителя на Форд Фокус 2

    Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:


    Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

    В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

    Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

    • Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
    • Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
    • Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:

    На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

    Местонахождение предохранителя прикуривателя

    Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

    • Заглушить мотор Ford Focus и выключить зажигание.
    • Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
    • Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
    • Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
    • По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
    • Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

    Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

    Многие водители легковых автомобилей Форд Фокус 2 (Ford Focus 2), используют гнездо прикуривателя не по его прямому назначению, а в качестве розетки, для обеспечения 12-ти вольтовым питанием, различных дополнительных устройств, начиная от видео регистраторов и заканчивая более мощными потребителями тока, автомобильными пылесосами и компрессорами для накачки шин.

    Использование гнезда прикуривателя не по назначению, часто приводит к самой распространенной неисправности, заключающейся в перегорании предохранителя F109 (20А, цвет жёлтый), защищающего данную электрическую цепь. Происходит это, в основном, по двум причинам, либо в гнезде прикуривателя произошло короткое замыкание, либо дополнительному устройству, подсоединённому к гнезду прикуривателя, требуется для его работы ток, больше того, на который рассчитан данный предохранитель.

    Короткие замыкания в гнезде прикуривателя происходят из-за того, что многие водители не знают о том, что размеры (диаметр и глубина) гнезда прикуривателя не регламентируются стандартами. А это значит, что и штекера дополнительных устройств будут отличаться по диаметру и длине. Поэтому, перед приобретением дополнительного устройства, необходимо убедиться, что его штекер точно соответствует гнезду прикуривателя автомобиля Форд Фокус 2, а если он будет чуть меньшего диаметра, то короткого замыкания явно не избежать.

    При приобретении компрессора для накачки шин и автомобильного пылесоса, обязательно посмотрите техническую характеристику этого изделия. Вас должен заинтересовать пункт о максимальном (MAX) потреблении тока. Если величина тока будет больше 20А, то приобретать его не надо, так как при его включении в работу предохранитель F109 будет перегорать.

    Для замены перегоревшего предохранителя F109, придётся сесть на переднее пассажирское сиденье и снять защитную полку, находящуюся ниже бардачка. Затем, повернуть две защёлки, фиксирующие монтажный блок. После чего, легонько потянуть монтажный блок вниз. Найти место расположения предохранителя F109 (второй снизу в левом ряду) Вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения. Вытащить этот предохранитель из гнезда рукой вряд ли удастся, поэтому лучше воспользоваться пассатижами или круглогубцами.

    Проблема с прикуривателем на Форд Фокус

    Когда с прикуривателем вашего Форд Фокус возникла проблема, это тоже не очень серьезно, это не помешает вам управлять автомобилем, тем не менее на сегодняшний день это очень практичный компонент в Форд Фокус. Именно по этой причине в этом руководстве мы можем помочь вам проанализировать проблему с прикуривателем, чтобы вы могли ее устранить.

    Прикуриватель изначально был изобретен для прикуривания сигарет в транспортных средствах. Однако с тех пор его особенности хорошо развились на Ford Focus. Например, в настоящее время мы постоянно используем наши телефоны, если мы хотим использовать GPS, а также звонить или слушать музыку. Кроме того, прикуриватель может служить подогревателем для бутылочек, зарядным устройством для компьютера…

    Поэтому при дальних поездках на Ford Focus батареи ваших смартфонов или других устройств могут быстро разрядиться. Таким образом, прикуриватель будет очень полезен, потому что он генерирует соответствующую электрическую мощность, чтобы вы могли перезарядить свои устройства. Однако для его использования вам понадобится адаптер.

    Небольшое предупреждение об этих адаптерах. Некоторые дают возможность иметь несколько соединений. Однако при перегрузке розетки потребление приведет к перегреву электрической цепи и в вашем Ford Focus обязательно должен перегореть предохранитель.

    Чтобы помочь вам должным образом, в этом уроке мы объясним , как работает прикуриватель в Ford Focus . Тогда мы поможем вам понять исходит ли проблема из предохранителей по пункту Проблема с прикуривателем на Форд Фокус: Перегорел предохранитель . И напоследок покажем, как это исправить по пункту Проблема с прикуривателем на Форд Фокус: ремонт или замена .

    1-Как работает прикуриватель

    Прикуриватель Ford Focus представляет собой электрический компонент в форме цилиндра. Внизу есть токопроводящая часть с 2 выступами, которые обеспечивают циркуляцию электричества для нагрева сопротивления прикуривателя.

    Таким образом, пользователь активирует его, нажав на кнопку. Это свяжется с сопротивлением с выступами. При нажатии через него потечет электричество и нагреет сопротивление. Затем, когда температура становится достаточно высокой, кнопка поднимается, и пользователь может снять съемную нагревательную часть, чтобы зажечь сигарету.

    Для справки: Прикуриватель обычно получает 12 вольт. Поэтому в случае, если он больше не работает, следует проверить питание прикуривателя. Для этого вооружитесь вольтметром (в строительном магазине он будет стоить около десяти евро). Если напряжение значительно ниже 12 вольт, в этом случае проблема может быть связана с предохранителями или соединениями.

    В противном случае при циркуляции питания проблема может быть связана с ложным контактом, а также с тем, что прикуриватель изношен.

    2-Проблема с прикуривателем на Форд Фокус: Перегорел предохранитель

    Начнем с предохранителей на Форд Фокус очень важных компонентов. Потому что они будут следить за силой тока в электрической цепи. Действительно предохранители будут расположены на цепи. Затем по ним пройдет ток, чтобы проверить его интенсивность. При слишком сильном токе в этом случае срабатывает предохранитель, чтобы остановить систему. И это необходимо, потому что перегрев цепи может привести к пожару внутри вашего автомобиля.

    2.1-Определите, перегорел ли предохранитель прикуривателя на Ford Focus

    Обратите внимание, что почти все предохранители в вашем Ford Focus сгруппированы в блоке предохранителей. Вы можете легко найти его, используя бортовой журнал вашего Ford Focus. Обычно он находится рядом с аккумулятором, то есть под капотом, если не под рулем.

    После обнаружения снова с помощью буклета вашего Ford Focus или на крышке блока предохранителей найдите предохранитель прикуривателя. Снимите его с помощью плоскогубцев, входящих в комплект поставки. Когда вы заметите в прозрачной части, что токопроводящая нить перерезана, это означает, что предохранитель перегрелся и, следовательно, у вас проблема с прикуривателем. В противном случае проблема наверняка в другом.

    Для получения дополнительных пояснений по этой части вы можете обратиться к статье, написанной ранее: Как найти предохранитель прикуривателя на Ford Focus

    2.2-Заменить перегоревший предохранитель прикуривателя на Ford Focus

    Чтобы заменить предохранитель прикуривателя на вашем Форд Фокус, это довольно просто. Так же, как и в предыдущем шаге, вам нужно будет удалить его из блока предохранителей вашего Ford Focus. Тогда вам придется заменить его на предохранитель того же номинала. Это важно, часто предохранители прикуривателя на десять ампер (красные). Если вы не соблюдаете силу тока, ваш предохранитель не сможет работать правильно. Поэтому он может не обнаружить перегрев, если вы выберете предохранитель с большей силой тока. Затем, наоборот, он будет быстро поджариваться при правильной интенсивности.

    3-Проблема с прикуривателем на Форд Фокус: Ремонт или замена

    3.1-Как отремонтировать прикуриватель на Форд Фокус?

    Если вы проверили предохранители, но неисправность не исходит оттуда, возможно, у вашего прикуривателя плохой контакт. Как указано выше, прикуриватель состоит из токопроводящей части и лепестков. Однако, когда гнездо прикуривателя не соприкасается с этими выступами, передача электричества не произойдет.

    Чтобы проанализировать эту проблему, вы должны снять приборную панель вашего Ford Focus, чтобы иметь возможность снять прикуриватель. Вам придется открутить винты, которые его держат, обычно отверткой Т15, после чего снять покрытие. После того, как вы его сняли, вам нужно будет отсоединить прикуриватель. Тогда вы сможете вытолкнуть компонент в форме цилиндра из опоры. Когда это будет сделано, проверьте дно цилиндра, если когда-либо язычки окислились, то восстановить будет легко. Вам просто нужно расстегнуть вкладки. Потом придется слегка потереть наждачной бумагой, чтобы убрать окисление и впоследствии облегчить контакт. После этого вам нужно будет только переустановить все, тогда, как правило, это будет работать.

    С другой стороны, если окисления нет и лепестки немного погнуты, то рекомендуем менять целиком. Не волнуйтесь, зажигалка продается в Интернете примерно за 10-20 евро.

    3.2-как заменить прикуриватель на форд фокус?

    Чтобы изменить его, процедура такая же, вам придется удалить старый и заменить его новым. Небольшое предупреждение, что это должно быть то же напряжение, часто 12 вольт. И тогда вы подключите его к аккумулятору через штекер. Наконец, вы сможете проверить, горит ли лампочка прикуривателя и правильно ли выполнены соединения.

    В заключение: Если ваш прикуриватель перестал работать, не расстраивайтесь, в общем ремонт доступен каждому и не будет очень дорогим.

    Если вы когда-нибудь захотите пойти дальше в обслуживании вашего Ford Focus, вы можете ознакомиться с другими нашими статьями о Ford Focus.

    Как заменить гнездо прикуривателя на Ford Focus?

    Смогу ли я заменить гнездо прикуривателя в моем Ford Focus в домашних условиях? Я всегда немного нервничаю по поводу ремонта электрики, но кажется, что это то, что я мог бы сделать сам.

    Лиз Дженсон · Ответ дан 29 ноября 2021 г.

    Отзыв от Шеннон Мартин, лицензированного страхового агента.

    Электрические компоненты автомобиля могут быть сложными, но замена гнезда прикуривателя в вашем Ford Focus — это то, с чем вы не справитесь! Просто выполните следующие действия:

    • Выключите двигатель автомобиля и выньте ключ из замка зажигания.
    • Найдите блок предохранителей в автомобиле, используя руководство пользователя.
    • С помощью острогубцев или съемника предохранителей отсоедините предохранитель прикуривателя.
    • В некоторых моделях Ford Focus может потребоваться снять лицевую панель радиоприемника, затем снять пепельницу и радиоприемник, прежде чем вы сможете вытащить гнездо прикуривателя.
    • С помощью инструмента для снятия гнезда или крючка осторожно поверните гнездо по часовой стрелке и вытащите его.
    • Если гнездо не выдвигается со своего места, используйте пластиковый инструмент , чтобы аккуратно вытащить его.
    • Отсоедините разъем провода , прикрепленный к розетке.
    • Сняв старую розетку, вставьте новую через приборную панель и закрепите ее на месте.
    • Вставьте разъем провода в новое гнездо и при необходимости установите приборную панель на место.
    • Подсоедините предохранитель прикуривателя.

    Вот так вот вы заменили гнездо прикуривателя на Ford Focus! Если у вас возникли дополнительные проблемы с розеткой после ее замены, поговорите со своим механиком.

    Поскольку вы тратите время на ремонт гнезда прикуривателя самостоятельно, почему бы не сэкономить лишнюю минуту на страховке автомобиля? Просто загрузите приложение Jerry, чтобы начать.

    Ответьте на несколько вопросов, чтобы увидеть всесторонний перекрестный анализ лучших полисов более чем 50 поставщиков, включая Progressive, GEICO и Travelers. Джерри даже возьмет на себя телефонные звонки, оформление документов и продление для вашего лучшего выбора, так что вам не придется!

    БОЛЬШЕ : Как удалить вмятины на вашем автомобиле

    Техническое обслуживание автомобилейАвтозапчастиРемонт автомобилейПредохранители

    ПОЧЕМУ ВЫ МОЖЕТЕ ДОВЕРЯТЬ JERRY

    Jerry сотрудничает с более чем 50 страховыми компаниями, но наш контент основан на независимых исследованиях, написан и проверен на фактах. нашей командой редакторов и агентов. Нам не платят за обзоры или другой контент.

    Просмотр дополнительного содержания

    Ресурсы ремонта автомобиля
    • CV Ось/замена сбора вала

    • . Не работает

    • Замена двигателя вентилятора отопителя автомобиля

    Страховка вашего автомобиля
    • Chevrolet Silverado K1500 Стоимость страховки

    • Chevrolet Spark EV 2LT Страховая стоимость

    • Toyota Highlander SE Страховая стоимость

    • Страхование Subaru Legacy Sport

    • MAZDA CX-30. Дешевое страхование автомобиля в Вирджинии

    • Дешевое страхование автомобиля в Луизиане

    • Дешевое страхование автомобиля в Монтане

    • Дешевое страхование автомобиля в Пенсильвании

    • Дешевое автострахование в штате Орегон

    Страхование в вашем городе
      Что спрашивают другие
      Могу ли я оформить автокредит на свое имя и зарегистрировать его на имя супруга?

      Я хочу купить супругу/супруге машину в подарок, но для этого мне нужен небольшой кредит. Тем не менее, я хочу, чтобы это была ее машина, поэтому я хочу, чтобы ее имя было на титульном листе. Могу ли я это сделать?

      Эрик Шад

      29 ноября 2021 г.

      Какую наилучшую процентную ставку я могу получить по автокредиту, если у меня плохая кредитная история?

      Я хочу получить автокредит, но мой кредитный рейтинг составляет всего около 600. Какую наилучшую процентную ставку я могу ожидать?

      Эрик Шад

      24 ноября 2021 г.

      Как заменить роторы на Ford Expedition?

      Смогу ли я заменить роторы на моем Ford Expedition дома? Было бы намного дешевле, если бы мне просто нужно было покупать детали, но я не знаю, с чего начать.

      Liz Jenson

      29 ноября 2021 г.

      Просмотреть все вопросы

      Прочитайте советы автомобильных экспертов на Jerry

      Подарить автомобиль в Кентукки

      Вы можете подарить автомобиль в Кентукки, заполнив задание на обратной стороне титула и отметив цену как «подарок».

      Сара Уильямс

      01 января 2019 г.

      Сколько миль может проехать зарядное устройство Dodge

      При правильном графике технического обслуживания вы можете проехать до 300 000 миль на своем Dodge Charger.

      Сара Уильямс

      07 июля 2022 г.

      8 Лучшие конкуренты Chevrolet Tahoe

      Chevrolet Tahoe 2022 года выпуска — это высокопроизводительный трехрядный внедорожник, но, возможно, вам больше подойдет большой внедорожник, такой как Jeep Wagoneer или Cadillac Escalade.

      Sarah Williams

      Aug 02, 2022

      Browse by topics

      Texting and Driving

      Home Insurance

      California

      Auto Refinance

      Traffic Tickets

      Drivers Licenses

      Second Car

      Car Modifications

      Classic Тачки

      Veterans

      Crash Test Ratings

      Add a Driver

      Full Coverage Insurance

      Military

      Car Insurance Rates

      Car Sharing

      International Drivers

      Extended Car Warranty

      Save Money

      Dairyland Insurance

      Car Технологии

      Претензии по автострахованию

      Dodge Viper

      Совместные поездки

      История вождения

      Законы штата

      Полная масса автомобиля

      Нет длинных форм

      Нет спама или нежелательных телефонных звонков

      Цитаты от ведущих страховых компаний

      Найти страховую экономию — это 100% бесплатно

      Ресурсы
      • Страхование автомобиля

      • Дешевые автомобильные страховка

        8
      • 77777
      • . Котировки автострахования онлайн

      • Виды страхования

      Автострахование по марке

      Toyota

      Hyundai

      Mercedes-Benz

      Subaru

      Chevrolet

      Mitsubishi

      Car Insurance by State

      ALAKAZARCACOCTDEFLGAHIIDILINIAKSKYLAMEMDMAMIMNMSMOMTNENVNHNJNMNYNCNDOHOKORPARISCSDTNTXUTVTVAWAWVWIWY

      electrical — Fault find blown cigarette lighter fuse

      Задавать вопрос

      Спросил

      Изменено 5 лет, 7 месяцев назад

      Просмотрено 10к раз

      У меня форд фокус мк2 2005 года, ничего кастомного, ничего не модифицировалось, все сток.

      Прикуриватель никогда не работал, поэтому я подумал, что пришло время попытаться это исправить.

      Я снял предохранитель (20 ампер) и обнаружил, что он перегорел.

      Поэтому я подумал, что я заменю новый предохранитель на 20 ампер после проверки руководства и онлайн, чтобы убедиться, что номинал предохранителя составляет 20 ампер для моей модели / марки, он перегорел мгновенно.

      Затем я подумал, что новый предохранитель, возможно, неисправен, пошел поставить еще один новый предохранитель на 20 ампер, но он просто начал сжигать штифт, когда я его вставлял. Я понял, что что-то не так, и остановился.

      У меня вопрос: есть ли возможная причина и с чего начать поиск неисправности?

      • электрика
      • ford
      • предохранитель

      4

      У вас где-то короткое замыкание.

      Предохранитель должен быть слабым звеном в цепи. Если через цепь проходит больший ток, чем она рассчитана, предохранитель самоуничтожится и разорвет цепь, предотвращая перегрев и возможный пожар. Наиболее вероятными причинами слишком большого тока в цепи являются слишком большое количество устройств, потребляющих слишком большую мощность на проводе, или провод, который подключен напрямую от источника питания к земле без компонентов, обеспечивающих сопротивление.

      Поскольку вы говорите, что в машине нет аддонов, схема должна быть в стоковом состоянии. Я бы предположил, что где-то в этой цепи провод питания 12 В заземляется. Можно с уверенностью предположить, что это происходит после панели предохранителей, где-то до того, как цепь вернется на землю. Вам нужно будет проверить проводку вдоль цепи и попытаться найти ее. Скорее всего поврежден провод. Схема подключения вашего автомобиля очень поможет, так как вы сможете увидеть, какие другие компоненты питаются от этого предохранителя, и где и как они ответвляются. В противном случае проверьте, что еще не работает. Потолочное освещение, освещение перчаточного ящика и освещение багажника обычно включаются в эту цепь, и все они могут заземляться в разных местах.

      12-вольтовый прикуриватель является распространенным источником питания при установке дополнений. Я знаю, вы сказали, что в вашей машине их сейчас нет, но, возможно, в какой-то момент они были, а потом их убрали. Я бы сначала проверил заднюю часть прикуривателя и убедился, что она выглядит нормально. Возможно, вы даже захотите проверить саму розетку с настройкой непрерывности на мультиметре, чтобы убедиться, что она каким-то образом не закоротила.

      3

      Как проверить наличие/отсутствие (все еще) короткого замыкания без перегорания большого количества предохранителей: возьмите резистор и перемкните предохранитель с помощью мультиметра, настроенного на считывание тока в серии с резистором. Резистор должен быть любого номинала, пропускающего ощутимо измеримый ток при напряжении 12,6 В. 120 Ом будет разумным минимумом (ожидайте, что ток будет немного больше 100 мА), 1,2 кОм — разумным максимумом (10 мА). Если не будет короткого замыкания, то не будет тока.

      Не забудьте резистор! Сгорание мультиметров обходится даже дороже, чем сгорание предохранителей.

      Альтернативой старой школы является автомобильная лампа заднего фонаря на 12 В с припаянными к ней проводами. Если он горит, то короткое замыкание все же есть.

      7

      В большинстве (но не во всех) автомобильных устройствах розетка находится в отдельной цепи. Несколько розеток обычно подключены к отдельным предохранителям, но это зависит от марки и модели.

      Первое, что я бы сделал, это визуальный осмотр ВСЕХ розеток в вашем автомобиле, начиная с той, что в пепельнице. Отключите саму зажигалку, если она есть в вашем автомобиле. Если вы не видите никаких посторонних предметов (монет и т.п.) в розетке, снимите розетку и осмотрите разъем сзади и саму розетку. Я лично видел короткие замыкания самих розеток; внешняя часть гнезда заземляется, а кнопка в центре является плюсовой клеммой. Они часто скрепляются сзади с помощью гайки, где положительный провод присоединяется к самой розетке, разделенной тонким изолятором, я видел, как они смещались или перегревались, деформируя розетку и замыкая ее. Также обычно (по крайней мере, на японских автомобилях, над которыми я работал; Форд может быть другим) предохранитель в задней части розетки, который является частью самой розетки, если он перегорает, единственный выход обычно — заменить розетку.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
