Выясняем, почему не работает омыватель лобового стекла ВАЗ 2114

Иногда автолюбители сталкиваются с тем, что не работает омыватель ваз 2114. Эта, казалось бы, не опасная проблема, на самом деле может привести к очень серьезным последствиям. Ведь омыватель предназначен для того, чтобы очищать лобовое стекло от попадающей на него грязи и различного сора, удалить которые с помощью одних дворников порой невозможно.

Такие загрязнения значительно ухудшают видимость сквозь лобовое стекло, а это, в свою очередь, может сделать движение по дороге небезопасным.

Омыватель ваз 2114

Следует помнить, что согласно нормам закона, движение на автомашине, у которой вышел из строя омыватель — категорически запрещено. Пройти техосмотр с неисправным омывателем также не получится.

Сам омыватель устроен довольно просто, а наиболее важными его компонентами являются:

  • бачок;
  • насос с моторчиком;
  • шланг;
  • форсунки;
  • датчик уровня омывающей жидкости.

Схема омывателя стекол ваз 2114

О том, почему поломки случаются даже в таком несложном агрегате и о том, как их устранить самостоятельно — расскажем ниже.

Содержание

  1. Механические поломки
  2. Электрические повреждения
  3. Полезное видео

Механические поломки

Наиболее распространенными причинами того, почему не работает омыватель лобового стекла ваз 2114, являются механические повреждения.

Наиболее распространенные из них — это:

  • в бачке закончилась омывающая жидкость;
  • засорился трубопровод, идущий к стеклоочистителю;
  • засорились форсунки стеклоочистителя;
  • замерзла вода, используемая в качестве омывающей жидкости;
  • слетел шланг с насоса;
  • пережался шланг, идущий к стеклоочистителю;
  • разорвался подающий шланг.

Ремонт омывателя стекол ваз 2114

Проблемы, касающиеся омывающей жидкости, решаются практически моментально — если она закончилась, ее следует долить, если замерзла — отнести расширительный бачок в теплое помещение, отогреть его, после чего слить воду или жидкость, несоответствующую сезону, и залить незамерзающую.

Если произошло засорение шланга, то его следует прочистить (продуть), после чего установить на место. При засорении форсунок — их также следует аккуратно прочистить, используя очень тонкую иголку. Эту операцию следует делать аккуратно, без излишних усилий.

Согласно рекомендациям автопроизводителей, заливать омывающую жидкость внутрь расширительного бачка следует через специальную фильтровальную сеточку, которая защитит шланг и форсунки от возможного засорения.

Иногда случается и так, что шланг в ходе эксплуатации оказался перегнутым, пережатым или вовсе слетел с расширительного бачка. В такой ситуации шланг достаточно расправить и установить на прежнее место. В случае, если произошел разрыв шланга (например, при замерзании охлаждающей жидкости) — вместо него следует установить новый.

Электрические повреждения

Еще одним ответом на вопрос — почему не работает омыватель лобового стекла на ваз 2114, может быть повреждение одного или нескольких элементов электрической цепи этого устройства. Они случаются несколько реже, но их устранение может потребовать значительно больших усилий.

Основными электрическими повреждениями являются:

  1. Выход из строя предохранителя.
  2. Неисправность насоса.
  3. Разрыв в электрической сети.
  4. Неисправность подрулевого переключателя.

Первая причина решается элементарно — достаточно лишь проверить предохранитель F7 в общем блоке и, в случае его неисправности, заменить его на новый.

Блок предохранителей ваз 2114

Если предохранитель оказался исправным, то следует проверить на работоспособность сам насос. Для этого следует подключить его напрямую к аккумуляторной батарее. В случае, если моторчик насоса включился, а сам агрегат начал перекачивать воду, значит причина неисправности кроется где-то в другом месте. Если же не работает моторчик омывателя лобового стекла ваз 2114 (о чем может говорить полная тишина при подключении его к аккумулятору), то насос следует заменить на новый.

Если оказалось, что предохранитель и насос — исправны, то следует проверить саму электрическую систему. Сделать это лучше всего при помощи «прозвонки» мультиметром (тестером). Если будет обнаружен разрыв, провод нужно будет заменить.

Подрулевой переключатель

Последней электрической причиной возможной неисправности системы стеклоочистителя является повреждение подрулевого переключателя. Проверить это можно, замкнув напрямую его контакты: 53ah на W либо 53ah на 53H. Если после этой процедуры стеклоомыватель заработал, значит переключатель исправен. Если нет — его следует заменить на новый.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете получить, просмотрев видео ниже:


Отказал омыватель лобового стекла автомобиля

На примере омывателя ветрового (лобового) стекла автомобилей ВАЗ 2108, 2109, 21099 разберем причины его неисправности, а так же что делать если он отказывается работать.

Не работает омыватель ветрового стекла, причины

Все причины неисправности омывателя можно разделить на две группы: механические и электрические.

Сначала переберем механические причины неисправности омывателя.

1. Засорение распылителей омывателя.

Форсунки (распылители) омывателя ветрового стекла на автомобиле ВАЗ 2109 установлены на капоте. Отверстия выхода омывающей жидкости в них могут засориться как снаружи, так и со стороны подводящих трубок.

2. Повреждение трубок омывателя.

Трубки могут прежаться или перекрутиться в следствии не правильной укладки. Либо прохудиться, и тогда омывающая жидкость вытечет или снизится ее напор.

Теперь причины связанные с электрикой

3. Сгорел электродвигатель омывателя или вышел из строя электромагнитный клапан.

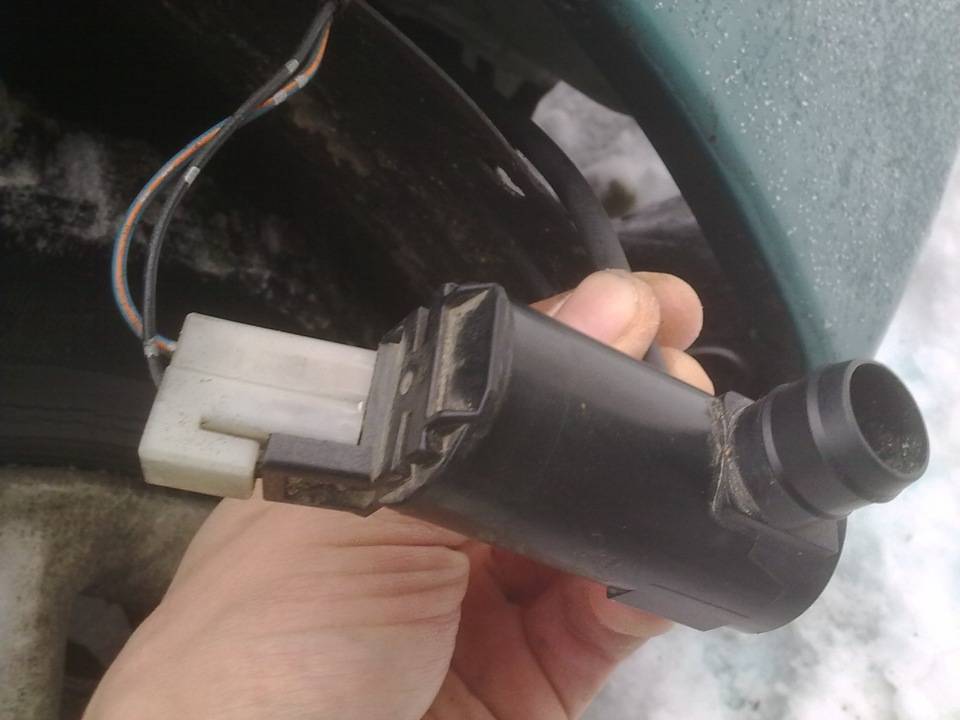

Насос омывателя ветрового стекла автомобилей ВАЗ 2108, 2109
4. Неисправна электрическая цепь включения электродвигателя омывателя и отпирания электромагнитного клапана.

Возможно имеется обрыв в ее соединениях или элементах.

Что делать если не работает омыватель?

Для начала просто включить его и послушать жужжание электродвигателя в бачке под охлаждающую жидкость. Жужжит — значит электрическая цепь в порядке. В таком случае нужно проверить чистоту распылителей, целостность и правильность пролегания трубок.

В электрической цепи включения омывателя ветрового стекла неисправность проще всего найти по схеме его работы.

Работа омывателя ветрового (лобового) стекла ВАЗ 2108, 2109, 21099, схема

Включаем очиститель и последовательно проверяем наличие напряжения в нескольких контрольных точках. Например, на наконечниках «плюсовых» проводов на электродвигатель омывателя и электромагнитный клапан. Так при его наличии там можно говорить что они «сгорели». Или на выводе «53ah» подрулевого переключателя — проверяем подается ли напряжение с замка зажигания.

Отдельное внимание правому подрулевому переключателю, так как во многих случаях, он и является виновником отказа омывателя работать. Иногда причиной неисправности служит окислившийся контакт в его фишке. Нужно проверить имеется ли напряжение на его выходе «W» при включении омывателя.

Контакты подрулевого правого переключателя ВАЗ 2108, 2109, 21099 (дворники, омыватель)

hr>

Попутно следует обратить внимание на предохранитель F17 в монтажном блоке и надежность крепления «массового» провода омывателя.

Неисправные участки и элементы электрической цепи заменяем или ремонтируем.

Примечания и дополнения

Немного информации о том как работает омыватель ветрового (лобового) стекла на автомобиле ВАЗ 2108, 2109, 21099.

Омыватель ветрового стекла работает только при включенном зажигании. При этом замыкаются контакты реле зажигания «30» (плюс с генератора) и «15/2» замка зажигания (выход на омыватель). См. схему.

Для включения омывателя ветрового стекла водитель перемещает рычаг правого подрулевого переключателя на себя в не фиксируемое положение (при любом другом положении рычага — в любом режиме работы «дворников»).

При этом замыкаются контакты «53ah» (плюс с замка зажигания) и «W» (выход на электродвигатель насоса и клапан омывателя) внутри переключателя. Далее через монтажный блок (красный или розовый провод) напряжение подается на электродвигатель насоса омывателя, расположенный в бачке омывателя и запорный электромагнитный клапан омывателя, установленный рядом. Клапан открывается, электродвигатель насоса омывателя нагнетает жидкость, поливая ветровое стекло через форсунки (распылители) на капоте.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Как работает омыватель ветрового стекла на ВАЗ 2108, 2109, 21099

— Схема «Устройство омывателя ветрового и заднего стекол автомобилей ВАЗ 2108, 2109»

— Не работает прерывистый режим «дворников» на ВАЗ 2108, 2109, 21099

— Режимы работы «дворников» автомобилей ВАЗ 2108, 2109, 21099

— Электрическая схема подключения омывателя на ВАЗ 2108, 2109, 21099

— Не работает задний «дворник» на ВАЗ 2108, 2109, 21099, причины

Подписывайтесь на нас!

Регулировка клапанов ВАЗ 2114 — АвтоТачки

Содержание

  • Выставляем зазор на ВАЗ 2114
  • Необходимые инструменты
  • Процесс регулировки
  • Сегодня заказ клапанов на любой ВАЗ 2112, кроме электромобиля

    6
  • 36

    36 те, имеет двигатель внутреннего сгорания с газораспределительным механизмом.

    От корректной работы этой системы зависят многие параметры. А к ним относятся расход топлива, приемистость двигателя, экологические показатели и другие не менее важные показатели. Нормальная работа газораспределительного механизма обеспечивается правильной регулировкой зазоров между клапаном и его толкателем.

    При слишком большом зазоре кулачок распредвала сильно ударит по упорной пластине, и все это приведет к серьезному повреждению узлов и механизмов двигателя. Также клапан не будет открываться полностью, когда это необходимо, тем самым блокируя движение выхлопа или воздушно-топливной смеси, но в зависимости от типа клапана. Впускной – отвечает за подачу топлива, выпускной – за выхлопные газы, направляемые в выпускной коллектор.

    Принцип работы клапанного механизма

    Наоборот, если клапан туго зажат, механических повреждений деталей двигателя будет меньше, чем при слишком большом зазоре. А вот работа самого двигателя будет гораздо хуже. Именно для правильной работы двигателя необходимо тщательно регулировать клапана на автомобилях ВАЗ. Эта процедура осуществляется несколькими способами. Первый заключается в том, что толкатель перемещается под воздействием гайки на штоке. Второй – подбор прокладок нужной толщины. Третий — автоматический, регулируемый давлением моторного масла на гидрокомпенсаторы.

    Выставляем зазор на ВАЗ 2114

    В нашем случае на автомобиле ВАЗ 2114 данная процедура осуществляется вторым способом, с помощью прокладок и специального инструмента.

    В первую очередь нужно понимать, что правильную регулировку на ВАЗ 2114 можно проводить только при температуре окружающего воздуха 20 градусов Цельсия, когда металл находится в состоянии покоя и не подвержен тепловому расширению как на горячем двигателе .


    Во-вторых, для каждого конкретного автомобиля есть таблица размеров зазоров при поднятых кулачках распредвалов.

    Для четырнадцатой модели используются следующие размеры:

    • Для впускных клапанов: 0,2 мм с погрешностью считывания 0,05 мм;
    • Для выпускных клапанов: 0,35 мм с погрешностью считывания 0,05 мм.

    Перед регулировкой охладите моторный отсек, можно использовать обычный вентилятор. После этого снимаем клапанную крышку, патрубки, стопорные хомуты, боковой защитный кожух ремня ГРМ. Открутив гайку, которая держит трос педали акселератора, осторожно отсоединяем его. Снимите сборку корпуса воздушного фильтра для облегчения работы. Перед демонтажем обязательно подложите под колеса клинья и включите нейтральную передачу. Стояночный тормоз также должен быть активирован.

    Необходимые инструменты

    Инструменты, необходимые для работы:

    1. 1. Торцевые и рожковые ключи;
    2. 2. Приспособление для опускания клапанных тарелок — стоит чуть больше ста рублей;
    3. 3. Набор специализированных щупов для измерения зазоров в механизме;
    4. 4. Микрометр для определения толщины прокладки;
    5. 5. Шайбы регулировочные: Толщина от 3 до 4,5 мм. На рынок они поставляются с шагом 0,05 мм. То есть можно найти шайбы размером 3,05мм, 3,1мм и так далее до 4,5мм. (Диск стоит около двадцати рублей).

    Процесс регулировки

    Проверить совпадение меток на шестернях ГРМ и на крышке ГБЦ ВАЗ 2115. На шкиве коленчатого вала и крышке масляного насоса должны совпасть одинаковые метки. Далее выкручиваем свечи зажигания, чтобы сбросить давление в блоке цилиндров.

    Под клапанную крышку при сборке подложить в канавки новую прокладку, обработанную герметиком.

    Порядок клапанов ВАЗ 2114

    При регулировке обратите внимание какой клапан впускной а какой выпускной, порядок следующий:

    5 — выпуск и 2 — ввод; 8 — выход и 6 — вход; 4 — выход, 7 — вход.

    Двигаясь от шкива распредвала, измеряем зазоры между толкателем и распредвалом. В местах, где зазор нормальный, все остается без изменений. В том месте, где щуп соответствующего размера легко вставляется в паз, прижимаем пластину приспособлением для опускания толкателя, и вставляем флажок для фиксации толкателя. Затем с помощью специального пинцета вынимаем регулировочную шайбу и смотрим на ее метку. При необходимости измерьте толщину микрометром. Далее подбираем шайбу потолще, ставим на место и предварительно проверяем зазор нужным щупом.

    Зазоры клапанов

    Если не подходит, то берем более тонкую трубку, и так пока не подойдет трубка. Из разницы между номинальным размером и размером щупа, который подходит легко, вычисляем нужную толщину прутка. Повторяем процедуру до тех пор, пока зонд не начнет вводиться с легким защемлением.

    Если ни один из зондов не подходит, клапан перетянут! По предыдущей операции снимаем регулировочную шайбу и меняем на меньшую.

    Главная » Блог » Ремонт автомобилей » Регулировка клапанов ваз 2114

    датчик скорости ваз 2114, замена датчика скорости ваз 2114 своими руками. Как заменить датчик скорости ваз 2114. Замена датчика скорости ваз 2114.

    Конструкции современных автомобилей предусматривают огромное количество различных электронных устройств. Одним из таких устройств является датчик скорости, основная роль которого заключается в получении информации, которая передается от коробки передач на передние колеса автомобиля, а также в передаче этой информации электронным блоком управления.

    Контроллер обрабатывает полученные данные и передает их на пульт управления, информируя водителя о пройденном расстоянии и скорости движения. Однако, к сожалению, со временем датчик скорости способен выйти из строя, что влечет за собой его диагностику и последующую замену. Как самостоятельно заменить датчик скорости, не прибегая к помощи специалистов, читайте далее в статье.

    Содержание

    • Устройство датчика скорости ВАЗ 2114
    • Датчик скорости ВАЗ 2114, где он находится и какие функции выполняет
    • Симптомы неисправности датчика скорости ВАЗ 2114
    • Датчик скорости ВАЗ 2115, как проверить работоспособность
    • Выбор рабочего места
    • Инструменты, приспособления, расходные материалы
    • Датчик скорости Ваз 2114, критерии покупки нового датчика
    • Замена датчика скорости ВАЗ 2114 своими руками, пошаговая инструкция
    • Советы Плюсы: Аккуратность и внимательность Залог успешного ремонта

    Устройство датчика скорости ВАЗ 2114

    На автомобилях с карбюраторными двигателями принцип работы спидометра был достаточно прост, так как спидометр механический. С установкой инжекторных коробок и необходимостью точного взаимодействия набора параметров для обеспечения впрыска горючего появилась потребность в дополнительных электронных датчиках, среди которых есть и датчик скорости. Изменился и принцип действия спидометра – он стал электронным.

    Первые датчики скорости, устанавливаемые на инжекторные автомобили, которые только появляются, уже не используются. Они объединили трос привода спидометра и электрический датчик. Второе поколение датчиков избавилось от троса спидометра, последний был заменен электрическим, однако у таких датчиков скорости было слабое место — зубчатое соединение при установке на МКПП. Третье поколение – датчик пульса, принцип работы которого основан на эффекте Холла.

    Датчик скорости ВАЗ 2114, где находится и какие функции выполняет

    Думаете, там, где стоит датчик скорости ВАЗ 2114, у него нет долго, потому что он выполняет опцию определения скорости движения. Стоит отметить, что конструктивно приводной спидометр сохранил свое расположение, поэтому датчик скорости находится на коробке передач сверху, возле правого шруса. Снизу лучший доступ к датчику, можно поставить машину на смотровую яму.

    На что влияет датчик скорости? Он напрямую связан с электронным спидометром и контроллером. В исправном состоянии датчик скорости отображает требуемую информацию о текущей скорости, поддерживает обороты двигателя в оптимальном режиме, обеспечивает оптимальную работу регулятора ХХ за счет выдачи адекватных сигналов на электронный блок управления.

    Поскольку электронные устройства подвержены различным внешним воздействиям, приводящим к сбоям в работе системы, следует систематически проводить профилактические осмотры и контролировать их работоспособность. Так вот, есть мнение, что если не работает Спидометр ВАЗ 2114, то отказал датчик скорости. Но, есть специальные приемы управления электроспидометром. С помощью специального оборудования на стенде можно определить его производительность.

    Симптомы неисправности датчика скорости ВАЗ 2114

    В процессе эксплуатации транспорта с электронной бортовой системой многие автовладельцы попадали в ситуацию, когда раздел ошибки загорается другим сигналом. Хотя часто бывает так, что после выключения мотора и повторного запуска этот сигнал больше не проявляется, что иногда вызывает недоверие к показаниям ЭБУ. В любом случае, каждый автолюбитель должен помнить, какие ошибки, указывающие на проблемы с датчиком скорости, будут загораться на мониторе бортового компьютера:

    1. P0503 — прерывистый сигнал DS.
    2. P0500 — Отсутствие сигнала ДС.

    Действительно, довольно часто причиной таких сигналов является ослабление контактов или даже обрыв проводов датчика проводов. Следует учитывать, где находится ДС на ВАЗ 2114. Коробка передач при работе испытывает сильную вибрацию, поэтому необходимо уделить особое внимание профилактическому осмотру этого датчика.

    Кроме появления сигналов об ошибках на мониторе бортового компьютера могут проявляться и другие признаки неисправности датчика скорости, а именно:

    1. Пониженная мощность двигателя.
    2. Значительное увеличение расхода топлива.
    3. Нестабильная работа или полностью нерабочий спидометр.
    4. «Хождение», нестабильные включения ХХ, возможно самопроизвольное выключение мотора при не выжатой педали газа.

    Несомненно, данные признаки не являются однозначной диагностикой датчика скорости, могут возникать и другие причины, например неисправность топливной системы. Но, проверить состояние датчика скорости, все же необходимо.

    Датчик скорости ВАЗ 2114, как проверить работоспособность

    Существует несколько методов работы датчика скорости:

    1. Первый способ. Демонтируем проблемный датчик. С помощью вольтметра производим измерение выходного напряжения и частоты сигнала. Для этого надеваем пластиковые трубки на сигнальную ось и раскручиваем корпус до скорости от 3 до 5 километров в час. Чем быстрее вращается датчик, тем выше частота и напряжение.
    2. Второй способ. Не требует остатка датчика. С помощью домкрата поднимите переднее колесо таким образом, чтобы его можно было продвинуть.
      Подключить вольтметр к контактам датчика. Крутим колесо и снимаем показания с прибора. Если частота и напряжение растут адекватно раскрутке, то датчик в порядке.
    3. Третий способ. Подразумевает диагностику с помощью лампочки или «чекпи». Переднее колесо поднять на домкрате, чтобы его можно было крутить. В первую очередь отсоединяем импульсный провод от датчика. Включите зажигание. «Проверить» находим «плюс» и «минус». «Управление» соединяем с сигналом «сигнал», после чего крутим колесо. Если датчик работает нормально, должен загореться «минус». При отсутствии контрольного инструмента используйте лампочку, для чего подсоедините к ней провода. Один провод подключается к «плюсовой» клемме аккумулятора, а второй к «сигнальному» выводу. Вращение колеса. Если лампа моргает, то датчик исправен.
    4. Четвертый способ. Одно колесо поднимаем на домкрат и демонтируем датчик скорости. Опрыскиваем привод датчика и вращаем колесо. Если привод работает нормально, вы почувствуете пальцами, как он вращается.
      Если хот нет, то привод в порядке.

    Выбор рабочего места

    Все работы по замене датчика скорости желательно проводить на смотровой яме или эстакаде.

    Инструменты, приспособления, расходные материалы

    Для замены датчика скорости потребуются инструменты и приспособления:

    1. Тряпка.
    2. Ключи на «21», «14» и «10».
    3. Непосредственно сам датчик скорости.

    Датчик скорости Ваз 2114, критерии покупки нового датчика

    Что касается датчика скорости, то его легко найти по каталожному номеру — 2111-3843010. На сегодняшний день его примерная стоимость составляет около 300 рублей. Опытные водители рекомендуют устанавливать датчик, хвостовик которого выполнен из металла. Стоит отметить, что для некоторых моделей приходится менять разъем подключения.

    Замена датчика скорости ВАЗ 2114 своими руками, пошаговая инструкция

    1. На яму нужно заехать заранее, чтобы корпус двигателя успел остыть. Желательно открыть капот. Так мотор быстрее остынет и свет будет намного лучше. Не забудьте отключить аккумулятор.
    2. Далее ищем датчик скорости на редукторе, с помощью жилы зачищаем поверхность редуктора вокруг датчика и освобождаем контакты, демонтировав колодку с проводами. Не забудьте предварительно прижать фиксатор пружины.
    3. Датчик нужно крутить против часовой стрелки. Воспользуйтесь клавишей на «21», если не работаете пальцами.
    4. После демонтажа датчика проверьте привод датчика скорости. Если стержень сломан, вытащите весь привод.
    5. Открутить гайку ключом на «10» и вытащить вместе с шайбой.
    6. Вытащите диск в гнездо ключом на «14», затем аккуратно вытащите диск. Следите, чтобы стержень не упал внутрь коробки, иначе его придется демонтировать и разбирать.
    7. Проверить состояние уплотнительного кольца. При необходимости замените его.
    8. Замена тяги, комплект привода.
    9. Вращая новый датчик скорости по часовой стрелке, аккуратно установите его в нужное место.
