Не работает задний левый габарит ваз 2114

Содержание

Уважаемые, автовладельцы! На днях столкнулся, на первый взгляд, с простой, но для меня неочевидной проблемой: не горят габариты на ВАЗ 2114. Проблема донимает меня регулярно, еще год назад переставали гореть габариты и стопы, зачищал контакты, массу, вроде на время помогло. Потом снова обострение! Сегодня горят только поворотные огни, и всё. Где может таиться причина этой неприятной для меня проблемы?

Привет! Сам недавно имел дело с габаритными огнями, пришлось проделать немало работы, но в итоге я решил свою проблему. Помогу и тебе. Сначала проверь лампы, возможно, они просто перегорели, поэтому габаритные огни не работают (банально, но так часто и бывает!). Другой вариант: сгорел предохранитель. Его нужно заменить, если именно это случилось. Нужно лезть в монтажный блок и находить там F10. Когда он перегорает, не горят оба габаритных огня, а также подсветка номеров.

Ничего сложного, надеюсь, разберешься. Идем дальше. Проверяем контакты. Они могли окислиться, поэтому габариты и не работают. Проводим визуальный осмотр всех колодок, вынимаем — вставляем обратно. Я именно так и решил свою проблему. Зачистил контакты, и все наладилось. Если зачистка не помогает, тогда проверяем саму кнопку. Она может не работать, откручиваем, смотрим. Отвалился провод? Вот и не работает!

Наиболее серьёзная причина — короткое замыкание. Но и здесь можно самостоятельно справиться. Берем обычную лампочку, подсоединяем к ней два провода: плюс и минус. Дальше вынимаем предохранитель, на место его контактов подсоединяем провода от лампы. Если она стала гореть, значит где-то точно коротнуло. Единственный способ найти место замыкания, это отключать по порядку все, что связано с предохранителем.

Где чаще всего коротит?

Постараюсь немного облегчить тебе задачу в поиске места короткого замыкания, если, конечно, в твоем случае это уместно. Но, если все вышеописанные способы не принесли положительного результата, то остается этот единственный вариант. Провода, которые идут на подсветку номеров, а также на крышу багажника, чаще всего перетираются, и там замыкает. Эту проводку нужно лечить изолентой, и никак иначе.

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

Габаритные огни — это световые лампы, сообщающие другим водителям на дороге о размерах вашего автомобиля. Согласно правилам, водитель обязан включать их в ряде случаев. В частности, с началом включения уличных фонарей освещения и при остановке у обочины. В этой статье представлена информация о том, почему не горят габариты на ВАЗ 2109. Материал будет полезен владельцам всех поколений автомобилей Lada Samara.

Возможные причины неисправности

1. Неисправна лампа
Самая распространенная причина того, почему не горят задние габариты на ВАЗ 2114 кроется в том, что в фонаре перегорела лампа. Этот диагностический признак актуален в том случае, если не работает только один габарит. В этом случае достаточно заменить перегоревшую лампу.
2. Перегорел предохранитель
В том случае, когда из строя выходят одновременно несколько габаритов, причиной тому могут быть неполадки в монтажном блоке, если быть точнее — в предохранителе F10. Поломка этого предохранителя часто приводит к тому, что не горят габариты ВАЗ 2114. В этом случае также могут быть проблемы с освещением подсветки салона и номера, а также приборной панели.
3. Неисправны или окислились контакты

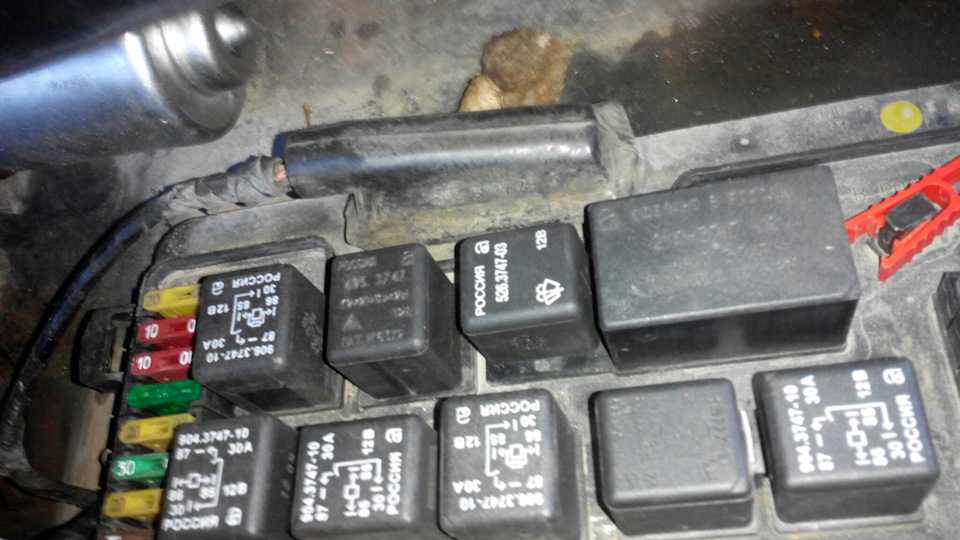

Чтобы исключить эту причину, придется проверить весь блок предохранителей. В частности, следует внимательно осмотреть клеммы шин, ведущих к блоку с предохранителями и реле. Бывает, что они окисляются или отсоединяются и от этого плохо контактируют. Здесь потребуется отсоединить контакты, зачистить их и подсоединить. Если после этого все еще не горят задние габариты ВАЗ 2114 или 2109 или если есть проблема с передними габаритами, нужно будет проверить контакты на блоке фары. Может быть, контакты окислились там.
4. Перестала работать кнопка включения
Причиной того, что не работают задние габариты ВАЗ 2114 или 2109 может быть вполне типичная проблема: поломка самого выключателя (кнопки). Если с кнопкой все в порядке, следует проверить, не окислился ли провод. В противном случае контакт надо будет зачистить.
5. Горит предохранитель габаритов
Если наблюдается постоянное горение предохранителя, то возможно, что в блоке с предохранителями плохой контакт либо провод где-то замыкает. В этом случае следует проверить его: подсоединить к его контакту лампочку на 12 Вольт (через + и -). Если лампа загорится — значит, где-то произошло замыкание. Чтобы его найти, придется по очереди отключать все приборы, работающие в связке с этим предохранителем.
Для этого придется проверить провода, идущие на подсветку номера по крыше багажника. Обычно перетираются и замыкают именно эти контакты. Еще одно слабое место, из-за чего не работают габариты ВАЗ 2114 или 2109, может быть в шлейфе, находящемся у левой ноги водителя с обратной стороны крыла под ковриком. Отсоединив этот шлейф, отсоединяется и подсветка номера и плафона освещения в салоне. Если после отключения шлейфа погаснет лампа на предохранителе — значит, замкнуло в этом шлейфе. В этом случае потребуется осмотреть весь контур проводки в этом узле.

Габаритные огни – лампы, дающие понять другому авто о ваших габаритах. Например, остановившись у обочины на трассе, выключив зажигание, ближний гаснет, а габариты остаются. Да и по правилам ПДД, к сведению, стоянка на обочине разрешена только с включёнными габаритами.

В этой статье мы рассмотрим основные причины почему не горят габариты на ваз 2114. Данная статья подойдёт всем владельцам samar, как первого поколения, так и последнего.

Перегорела лампа

Первоначально стоит проверить лампу габаритных огней, Если у вас не горит задний габарит или не горит правый габарит отдельно. Проверьте лампочку, поставьте рабочую. Чтобы узнать как заменить лампу, читайте Замена габаритных огней.

Перегорел предохранитель

Но если у вас одновременно отказало 2 габарита, то биш передний и задний левый, да и ещё подсветка номера, то проблема кроется в монтажном блоке. А именно в предохранителе F10, отвечающий за левые габариты, подсветку салона, подсветку номера, подсветку панели. Но учтите, что предохранитель F10 отвечает непосредственно за левые габариты, если у вас не работают другие, то соответствующий предохранитель ищите в статье Предохранители.

Окислились контакты

Анализируем блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Чаще всего они окисают, отсоединяются, плохо контактируют. Зачищаем контакты, хорошенько подсоединяем. Не забываем про контактную группу на блоке фары, возможно контакты там тоже окислились.

Не работает кнопка включения габаритных огней

Дело в том, что возможно сломался включатель (кнопка) габаритных огней. Проблема типичная: отошёл или окислился провод. Зачищаем, закрепляем провод и проверяем.

Горит предохранитель габаритов

Если постоянно горит предохранитель, то возможны два варианта:

  • плохой контакт в блоке предохранителей;
  • где то коротит (замыкает).
  • Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
  • Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.

Основные болезни это:

  1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
  2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
  3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Не горит левая сторона габаритов ваз 2115

Автор admin На чтение 8 мин Просмотров 123 Опубликовано

Содержимое

  • Где чаще всего коротит?
  • Советы для автомобилистов
  • Особенности работы габаритов на ВАЗ 2114
  • Причины неисправности задних габаритов
  • Замена неработающей лампочки
  • Полезное видео
  • Дополнительные советы

Уважаемые автовладельцы! На днях столкнулся с, на первый взгляд, простой, но не очевидной для меня проблемой – габариты ВАЗ 2114 не горят. Проблема преследует меня регулярно, год назад перестали гореть размер и ступни, чистил контакты, вес вроде помогал на время. Потом снова обострение! Сегодня горят только огни поворотов, и все. В чем может быть причина этой неприятной для меня проблемы?

Привет! Я сам недавно работал над габаритными огнями, пришлось много поработать, но в итоге я решил свою проблему. Я тебе тоже помогу. Сначала проверьте лампы, возможно, они просто перегорели, поэтому габаритные огни не работают (банально, но такое бывает часто!). Или же перегорел предохранитель. Если это произошло, его необходимо заменить. Вам нужно попасть на монтажный блок и найти там F10. При перегорании не загораются оба габаритных огня, как и подсветка цифр.

Ничего сложного, надеюсь, вы решите. Вперед, продолжать. Контактный контроль. Они могут окисляться, поэтому размер не подходит. Проводим визуальный осмотр всех колодок, вынимаем – снова вставляем. Именно так я решил свою проблему. Почистил контакты и все заработало. Если зачистка не помогает, проверим саму кнопку. Может не получится, откручиваем, смотрим. Нить выпала? Не работает!

Самая серьезная причина – короткое замыкание. Но даже здесь можно сделать самому. Берем обычную лампочку, подключаем к ней два провода – плюс и минус. Затем вынимаем предохранитель, вместо его контактов подключаем провода от лампы. Если он начал гореть, значит, где-то просто недолго. Единственный способ найти замыкание – это по порядку отключить все, что связано с предохранителем.

Где чаще всего коротит?

Я постараюсь вам немного облегчить поиск места короткого замыкания, если, конечно, в вашем случае это уместно. Но если все вышеперечисленные способы не привели к положительному результату, остается только этот вариант. Провода, идущие на подсветку номеров, а также на крышу багажника, там чаще всего перетираются и замыкаются. Эту проводку нужно обработать изолентой и никак иначе.

Еще одна проблемная зона – проводка от задней части крыла под ковролином. Там тоже нужно все внимательно посмотреть и при необходимости обмотать изолентой. Да, бывают случаи, когда перегорают обе лампочки, но водители отказываются верить в это, проверяя все, но не сами фары. Начни с них. Вот и все, удачи!

Советы для автомобилистов

При движении автомобиля ВАЗ-2115 независимо от времени суток габаритные огни и фары должны быть включены. Это требование дорожного кодекса России, которое должен соблюдать каждый водитель. Таким образом, электрические цепи габаритных огней и стоп-сигналов работают через реле управления лампами К4, задача которого – предупредить водителя световым и звуковым сигналом о невоспламенении хотя бы одной из ламп электрического схемы которых на. Это заставит водителя выйти из автомобиля, определить, какая лампа габаритного огня не горит, и приступить к поиску неисправностей.

На автомобиле ВАЗ-2115 чаще перестают работать габаритные огни в задних фонарях. Это связано с появлением отсутствия герметичности фонарей, из-за чего внутрь проникает влага, что приводит к окислению вилки блока или дорожки на гибкой плате, через которую на контакты лампы подается напряжение.

Бывают случаи, когда после перевода переключателя наружного освещения в первое положение не включается даже габаритный свет. Поиск этой неисправности необходимо начинать с проверки наличия напряжения на выводе 1 этого переключателя. Оно должно быть +12 вольт даже при выключенном зажигании.

Если эта клемма обесточена, необходимо будет последовательно проверить напряжение на клемме 6 разъема X8, а затем на клемме 6 разъема X1 монтажного блока. Если на этих выводах есть напряжение, то причиной отсутствия питания на выводе 1 выключателя наружного освещения будет розовый провод, соединяющий его с выводом 6 разъема X1 монтажного блока.

Ну а если на выводе 1 выключателя наружного освещения есть напряжение, виновником того, что габаритные огни не загораются, может быть сам выключатель или реле управления лампами К4. Чтобы убедиться, что выключатель вышел из строя, вам необходимо установить его в первое положение и проверить напряжение на его выводе 2. Если на этом выводе нет напряжения, необходимо заменить выключатель внешнего освещения.

При сгорании предохранителя F10 (7,5 А) передние и задние фонари габаритных огней с левой стороны автомобиля ВАЗ-2115 не загораются, а при выходе из строя предохранителя F11 (7,5 А) загораются оба габарита справа сторона этой машины. Перегоревший предохранитель F10 можно определить мгновенно, даже не заглядывая в монтажный блок, так как лампы подсветки переключателей, рычагов управления отопителем, прикуривателя, пепельницы сразу отключаются, поскольку он также защищает эти электрические цепи.

Как и все не новые автомобили, которые уже давно сняты с конвейера, «Самары» второго поколения с годами подвержены мелким сбоям, которые в том числе сказываются на осветительной арматуре. По этой причине многие водители сталкиваются с тем, что на их ВАЗ 2114 не горят задние габариты, что чревато созданием опасных ситуаций на дороге, если вовремя не решить проблему.

Особенности работы габаритов на ВАЗ 2114

Будучи идейным наследником первого поколения, четырнадцатый унаследовал от него многие технологические решения, в том числе приборы наружного освещения. Итак, габариты на ВАЗ 2114 расположены в угловых зонах кузова спереди и сзади, которые согласно техрегламентам входят в общие блоки ламп и фар.

При этом есть несколько особенностей, которые следует отметить при описании габаритных огней на ВАЗ 2114:

  • включение / выключение происходит с помощью кнопки в модуле управления внешним освещением;
  • при включении габаритов переключатель подсвечивается зеленым индикаторным диодом;
  • задние габариты ВАЗ 2114, в отличие от передних, светятся красным цветом в соответствии с российскими нормами безопасности дорожного движения.

За правильную работу габаритных огней на этой Ладе отвечает специальный блок предохранителей, который находится в моторном отсеке рядом с двигателем. В результате очень часто автомобилисты, заметившие нерабочие габариты с левой или правой стороны автомобиля, сталкиваются с перегоревшим предохранителем.

Самый простой способ диагностировать неисправность предохранителя F10, так как он одновременно служит контрольной лампой, а если пара типоразмеров с левой стороны автомобиля не работает, то, скорее всего, потребуется замена предохранителя F11.

Причины неисправности задних габаритов

Устранение неисправности в ситуации с неработающими габаритными огнями – основная задача автовладельца, так как это не только создает опасную ситуацию на дороге, но, в конечном итоге, чревато штрафом со стороны полиции дорожного движения.

Чтобы узнать, почему не горят габариты ВАЗ 2114, необходимо ориентироваться на три основных фактора:

  1. Перегоревшая лампа.
  2. Слабый контакт шнура питания.
  3. Обрыв проводки, ведущий к размеру.

Первый случай самый распространенный, и проблема решается элементарной заменой лампочки, благо они везде продаются и стоят дешево.

Вторую причину можно подтвердить, не разбирая устройство, просто прикоснувшись к размеру: при нажатии на контакт лампа включится, и наоборот, в свободном положении выключится. Если разборка устройства не выявила ни окисления с нагаром, ни перегоревшей лампы, ни ослабленного контакта, но задний люфт ВАЗ 2114 все равно не горит, можно говорить о неисправной проводке.

Замена неработающей лампочки

Чтобы закрепить задние габариты ВАЗ 2114, нужно соблюдать ряд простых рекомендаций:

  • отключите питание автомобиля;
  • открываем багажник, снимаем декоративную планку;
  • затяните зажимы, снимите контактную панель всей лампы;
  • нажмите на неисправную лампу и поверните ее против часовой стрелки, чтобы снять.

Кроме того, желательно «прозвонить» лампу тестером, чтобы убедиться, что проблема вызвана именно ее неисправностью, после чего ее следует заменить на новый аналог и приступить к монтажу лампы в обратном порядке.

Некоторые владельцы Жигулей, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют всю ламповую сборку, тем более что они не такие уж и дорогие. Это можно считать удобным решением, так как такая замена на какое-то время исключает вероятность выхода из строя других ламп в фонаре, помимо общей.

В некоторых ситуациях обрыв размера – это не полная нефункциональность фонарей, а просто более слабое свечение, свидетельствующее о проблеме с подачей питания на контакты. Чтобы устранить проблему, просто очистите всю контактную группу в блоке управления под капотом, и если это не поможет, вам нужно будет проверить каждую группу, ведущую к заднему фонарю, отдельно.

Полезное видео

Дополнительные советы

Иногда владельцы ВАЗ 2114 сталкиваются с противоположной ситуацией, когда задние габариты работают, а индикатор на кнопке включения нет: почти всегда это признак неисправности проводки в панели салона. Справиться с проблемой можно, сняв весь замок ключа и тщательно очистив его контакты.

В целом габаритные огни на этой модели ВАЗ не должны часто выходить из строя, так как для их предохранителей контактные площадки специально увеличены по ширине, чтобы обеспечить плотное соединение.

Кроме того, специалисты советуют видеть в частых сбоях габаритов наличие неисправности в самом монтажном блоке или в его электрической цепи. Эту проблему необходимо устранить в короткие сроки, чтобы исключить риск возгорания в проводке.

Наконец, стоит обратить внимание на герметичность всего блока заднего фонаря и не допускать попадания влаги внутрь, в результате чего контакты лампы могут легко закислиться.

почему не работает блок фара, замена лампы в 6 шагов

Нет ближнего света фар- частая проблема тазоводов

Автомобиль ВАЗ 2114 оснащен несколькими блоками фар переднего света, которые встроены в крылья и переднюю часть машины. На последних моделях этого семейства машин также присутствует автоматическая гидравлическая система контроля за рассеиванием пучка света и его направления. Также распространена практика установки в посадочные места на бамперах еще и противотуманных фонарей, которые помогают при плохой видимости, в дождь и туман.

Нет ближнего света фар- частая проблема тазоводов

В задней части машины с левой и правой стороны установлено по одному блоку фар, которые включают в себя:

  1. Стоп-сигнал;
  2. Лампы заднего хода;
  3. Поворотники;
  4. Габариты.

В более дорогих комплектациях также присутствовал и специальный стоп-сигнал, который выглядит как вытянутая по горизонтали линия на спойлере. На передних крыльях для большего удобства участников движения также устанавливаются повторители поворотов. Но мы основное внимание сегодня уделим переднему блоку фар, ближнему и дальнему свету. Постараемся разобраться почему не работает ближний свет на ВАЗ 2114, как решить эту проблему и каким образом самостоятельно заменить лампочки в фарах.

Содержание

ПРИЧИНЫ ОТСУТСТВИЯ СВЕТА

Итак, мы выяснили где установлены и как располагаются фары и их блок в машине, теперь разберемся почему не горит ближний свет.

В основном выделяют такие причины:

  • Поломка ламп;
  • Сгорание или выход из строя предохранителей;
  • Окисление контактов на проводах;
  • Поломка кнопки включения.

Лампы, которыми комплектуются ВАЗ 2114 с заводского конвейера являются обыкновенными галогенными, с двумя нитями внутри. По факту одна и та же лампочка является источником как ближнего, так и дальнего света – просто горит одна или две нити сразу. В других машинах могут использоваться и разные лампы для каждого вида света, а рассеиватель может быть подвижным и управляться компьютером. Решается это просто – заменяется лампочка на новую, о том, как это сделать так, чтобы не сломать еще что-то мы поговорим далее.

ПРОЧИЕ ПРОБЛЕМЫ

Не менее часто сгорает и предохранитель, из-за этого не горят фары ближнего света. Стандартный предохранитель представляет собой пластиковый корпус на двух медных ножках, которые вставляются в блок. Внутри корпуса находиться проволока из полупроводникового материала, которая при слишком высокой силе тока или напряжении просто перегорает и скачек напряжения не затрагивает фары. Предохранитель просто меняется на новый.

Провода на окисление также проверяются достаточно просто – возле блока предохранителей нужно тщательно осмотреть все колодки и реле, убрать ржавчину и если найдутся отсоединившиеся кабели – закрепить их на место. Чтобы проверить кнопку нужно найти любую другую и подсоединить управляющие провода к ней. Если фары загораются, то нужно просто поменять кнопку на аналогичную новую.

Блок фара ВАЗ 2114 соединяется сразу с несколькими кнопками, так как там находятся еще и поворотники, желательно диагностировать сразу все, возможно, проблема кроется в банальном разрыве цепи где-то в прокладке проводов от блока предохранителей к кнопкам.

К9 — реле включения ближнего света, не забудьте

ЗАМЕНА ЛАМПОЧЕК

Замена ламп ближнего света ВАЗ 2114в принципе похожа на аналогичную процедуру с любым другим автомобилем, так как любой блок фар состоит из таких составных частей:

  • Корпус;
  • Светорассеиватель;
  • Лампы;
  • Отражатель.

Несмотря на внешние отличия в большинстве автомобилей принцип остается один и тот же.

ПРОЦЕСС ЗАМЕНЫ

Чтобы замена лампочки оказалось удачной нам понадобиться такой инструмент: шило, отвертки и подробная инструкция, которая написана ниже. В этой операции нет ничего сложного, так что делая все по порядку и осторожно можно сделать все быстро и своими руками, не переплачивая за такую простую процедуру мастерам на СТО.

Итак, пошаговая инструкция выглядит так:

  1. Выключаем зажигание, вытаскиваем ключ из замка и открываем капот;
  2. Определившись с какой стороны блок нам нужно открутить подходим к нему и снимаем с него защитный короб. Он прикручен болтами с двух сторон;
  3. Теперь нужно аккуратно снять контактную группу с отражателя;
  4. Далее, находим пружинные зажимы и аккуратно их разжимаем;
  5. Вынимаем лампу;
  6. Вставляем на освободившееся место новую и собираем все в обратном порядке.

Перед тем как ставить на место стеклянную колбу желательно протереть ее спиртом, то есть обезжирить. Если этого не сделать, то с внутренней стороны останутся отпечатки и пыль. Саму лампу нужно поставить правильно, там всего одно положение для нее.

ПОСЛЕРЕМОНТНЫЕ ПРОЦЕДУРЫ

После того как будет установлена новая лампочка ближнего света ВАЗ 2114нужно обязательно проверить собранный блок фар на герметичность. Если ее не будет, то фары как минимум будут запотевать, а как максимум внутрь них будет попадать грязь, пыль и вода во время дождя.

Помимо этого, не стоит экспериментировать и пытаться устанавливать более мощные лампы в ваши фары, так как предохранитель и проводка могут не выдержать повышенного напряжения, а на генератор будет постоянно повышенная нагрузка. Даже ставить дополнительные фары не рекомендуется, лучше обратиться к мастеру и правильно настроить родные – будет больше практического толку от этого.

БЕЗОПАСНОСТЬ

Отдельных нескольких слов стоит и техника безопасности при проведении таких работ. Основной опасностью является тонкое стекло ламп – оно может лопнуть от малейшего давления, поэтому лучше работать в очках и тонких перчатках, чтобы не навредить себе. А если поломка подобного рода произошла в дороге, то не стоит начинать ремонт прямо на трассе, лучше доехать до заправки или ближайшего населенного пункта.

Главное результат- фары светят все ок

На этом все нюансы заканчиваются, теперь вы знаете как поменять лампочки ближнего света на ВАЗ 2114 своими руками быстро и правильно!

Статья 4: Почему нет света в салоне ВАЗ 2114: секреты электрика



6 причин почему не работают габариты на ВАЗ 2109

Всем привет сегодня рассмотрим основные причины, почему не работают габариты на автомобиле ВАЗ 2109.
По современным правилам дорожного движения на автомобиле всегда при движении должны быть включены габаритные огни. И если они не работают, то нужно незамедлительно устранить данную неисправность. И чтобы вам было легче это сделать, мы рассмотрим причины неисправностей габаритных огней на автомобиле ВАЗ 2109.

Первая и самая банальная причина выхода из строя габаритных огней это перегоревшая лампочка, или плохой контакт клемм. Решается заменой лампочки на новую и зачисткой контактов. Особенно часто отсутствие контактов встречается на задних фонарях, так как там теряется контакт лампочки и платы.

Иногда бывает достаточно постучать по фаре, чтобы она загорелась. Также местоположение задних фонарей не очень удачное туда попадает вода, и пыль что приводит к быстрому выходу платы из строя.

Вторая причина это, конечно же, предохранитель. Вернее сказать на девятке за габариты отвечают два предохранителя. Предохранитель габаритов F10 (7,5А) отвечает за передние и левый задний габарит, также на нём висят освещение комбинации приборов, подсветка панели, номера и прикуривателя.

Так что в случае отказа габаритов, вы можете посмотреть, работает ли освещение, что указанно выше, чтобы понять действительно ли виновником является предохранитель.

Предохранитель F11(7,5А) отвечает лишь за задний правый габарит. Для того чтобы поменять предохранитель придётся открывать капот, и крышку монтажного блока и в случае необходимости заменить предохранитель на точно такой же.

Третья причина неисправности габаритов на автомобиле ВАЗ 2109 это реле исправности ламп K4, иногда вместо этого реле, ставят перемычки, возможно старые хозяева поставили лучше заменить на реле.

Четвёртая причина это сам включатель фар и габаритных огней. Возможно, там отошел контакт либо кнопка уже изжила себя, скорее всего, придётся поменять на новый.

Пятая причина это сам монтажный блок. Как вы уже знаете, он расположен в неудачном месте, и в случае загрязнения сливных отверстий, вода будет затекать в него, и на контакты штекера, что приводит к окислению и выходу из строя электрических приборов автомобиля.

Придётся снимать блок предохранителей и зачищать контакты. Поэтому нужно следить за чистотой дренажных отверстий.

И шестая причина это уже сама проводка, так как в основном девятки уже ездят старые и потрёпанные временем соответственно и проводка, вернее изоляция проводки уже не та. Где то может замыкать либо появится обрыв.

Нужно особенно уделить внимание к проводам, которые идут к задним фонарям, так как там присутствуют места, где провода гнутся. По логике при замыкании проводов должны постоянно перегорать предохранители и стоит уделить этому особое внимание.

Ну, вот и всё на этом мы рассмотрели основные причины, почему не работают габаритные огни на автомобиле ВАЗ 2109. Всем удачи всем пока…

На автомобилях ВАЗ 2104, 2105, 2107 установлено 4 габаритных огня (габаритов): по одному в передних блок-фарах и по одному в задних фонарях.

Отказ какого-либо из них работать — довольно распространенное явление. Разберем причины этой неисправности — «почему не горят габариты на автомобилях ВАЗ 2104, 2105, 2107».

Признаки неисправности «не горят габариты ВАЗ 2104, 2105, 2107»

Не работать может один габарит, два габарита (спереди или сзади, с правого либо левого борта, крест-накрест) или вообще все.

Причины неисправности «не горят габариты автомобилей ВАЗ 2104, 2105, 2107»

Перегорела лампочка габаритного огня

Самая распространенная причина. Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

Окислились контакты лампочки в патроне

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

Пропала «масса» к фарам или задним фонарям

Нарушение контакта с «массой» приводит к отказу работать не только одного габарита, но и целой блок-фары или заднего фонаря.

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2104, 2105, 2107 крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

Нарушен контакт в соединительной колодке фары или заднего фонаря

Либо окислился, либо колодка присоединена неплотно. В такой ситуации может не гореть либо одна лампа габарита либо фара целиком. Несколько раз надеваем-снимаем колодку чтобы восстановить контакт.

Осыпалась дорожка в плате заднего фонаря

При длительной эксплуатации автомобиля, или если установлена деталь низкого качества возможно осыпание (перегорание) дорожки к патрону лампы габаритного света в задних фонарях.

Нарушен контакт в соединительных колодках монтажного блока реле и предохранителей

Проверьте колодки Ш12 (Х12), Ш13 (Х13), Ш9 (Х9), Ш6 (Х6) монтажного блока. Или Ш2 (Х2) — выводы 1 и 3 в случае если не горят все габариты.

Перегорел предохранитель в монтажном блоке

Если перегорел предохранитель №14 (F14), не будут гореть габаритные огни в передней левой блок-фаре и в заднем правом фонаре. Если №15 (F15), то не будет гореть габарит в передней правой фаре и заднем левом фонаре, то есть крест-накрест.

Предохранители нужно заменить исправными и в дальнейшем установить причину их перегорания. Возможно в электрической цепи имеется короткое замыкание.

Неисправен выключатель наружного освещения на панели приборов

Не будут гореть все габариты. Извлеките выключатель, снимите с него колодку проводов. Соедините отрезком провода выводы черного и желто-красного провода. Включите зажигание. Если габариты загорелись — выключатель неисправен и подлежит замене.

«Обрыв» в электрической цепи подключения габаритных огней

Необходимо по схеме подключения проверить участки цепи отвечающие за не горящий габарит. Подробнее: «Как найти обрыв в электрической цепи автомобиля».

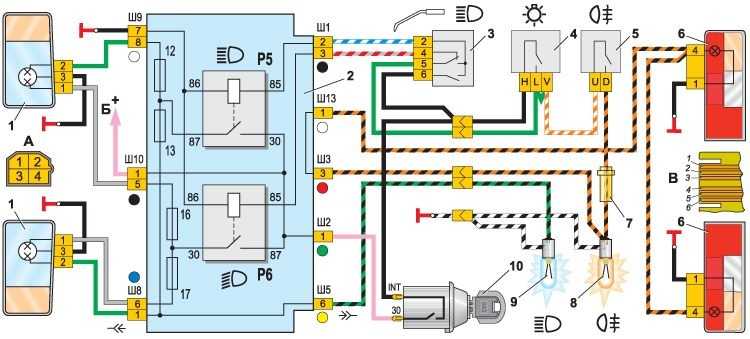

Схема включения наружного освещения автомобиля ВАЗ 2105

Схема включения габаритов 2107.

Схема подключения габаритов (наружного освещения) автомобиля ВАЗ 2107, 21074

Примечания и дополнения

— Для монтажного блока с пальчиковыми предохранителями обозначение колодок «Ш» и предохранителя «№». Для монтажного блока с ножевыми предохранителями «Х» и «F».

— На автомобилях ВАЗ 2104, 2105, 2107 в передних фарах и задних фонарях применяются лампочки габаритного света А12-4-1 (T4W).

Еще статьи по электрооборудованию автомобилей ВАЗ 2104, 2105, 2107

Добавить комментарий

Отменить ответ

Искать информацию

Наш канал TWOKARBURATORS в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля. Читайте и подписывайтесь на новые статьи.

При передвижении в темное время суток или в тумане габаритные огни незаменимы, особенно если они находятся сзади. При перемещении или во время стоянки они показывают другим автолюбителям, где находится ваш транспорт. Если не горят задние габариты на автомобиле ВАЗ-2114, то несложно будет сделать ремонт своими руками. Для этого достаточно выяснить причину и придерживаться инструкции, приведенной ниже, или просмотреть видео.

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

  1. В отличие от передних габаритных огней, задние окрашены в красный цвет.
  2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

В моторном отсеке под капотом автомобиля располагается монтажный блок с предохранителями. Если у вас не работают огни только по левому или правому борту, то, скорее всего, вышел из строя один из предохранителей. Наиболее легко заметить неисправность элемента F10, так как он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей контрольной лампой.

Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей. Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

  • она перегорела;
  • плохой контакт;
  • пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

  • отключите освещение и откройте багажник;
  • удалите декоративную обивку;
  • сожмите фиксаторы и вытащите контактную панель фонаря;
  • нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
  • проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе. Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала. Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на фирму «Освар». Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции.

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

Что особенно важно контролировать у задних габаритов

Если на клавише не горит контрольная лампочка, но при этом габариты работают, то в первую очередь просмотрите проводку панели. Достаньте блок клавиш из гнезда, после чего протрите контакты спиртом. Если одновременно с контрольной лампой не работают габариты по правой стороне, то проверьте предохранитель. Стоит отметить, что выходят они из строя крайне редко, так как в ВАЗ-2114 стали устанавливать широкие варианты, имеющие надежную контактную площадку.

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Наиболее часто к отказу в работе габаритов приводит окисление, поэтому регулярно проверяйте блоки задних фонарей. В первую очередь при выполнении ремонта своего авто протестируйте лампы на целостность, а только потом ищите неисправность в других местах. Многие считают, что вероятность отказа ламп минимальная, но это не так – по статистике причины часто скрываются именно в них.

Габариты ВАЗ 2114

Габаритные световые сигналы на Самарах второго поколения, к которым относится ВАЗ 2114, расположены в соответствие с регламентом спереди и сзади машины, по два фонаря с каждой стороны автомобиля, ближе к краю, рядом с поворотниками.

  1. Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.
  2. Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.
  3. В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

  • Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

— выключить все наружное освещение и открыть капот

— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

— установить патрон и кожух на место

Передние габаритные огни

б) при замене лампочки габаритного света в заднем блоке фонарей:

— отключить освещение и открыть багажник

— снять декоративную обивку и вытащить колодку с проводами из контактной группы

— сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой

— вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

— поставить новый осветительный прибор и установить панель в обратном порядке

Задние габаритные огни ваз 2114

  • Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
  • Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
  • Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Причиной постоянного перегорания вставки (предохранителя) может быть короткое замыкание в общей автомобильной цепи. В этом случае обязательно надо обращаться к автоэлектрикам, потому что последствия могут быть самыми серьезными, вплоть до возгорания.

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Тоже самое возможно и на контактах передних блок-фар. Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил). При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

Не горит задний левый габарит ваз 2114

Содержание

Ребят, не поймём никак, не горят передний и задний габариты по левой стороне. Лампочки целые, предохранители (F10, 11) тоже.
В чем дело? Кто сталкивался с такой ситуацией, подскажите, буду благодарна!

Лада 2114 2005, двигатель бензиновый 1.5 л., 77 л. с., передний привод, механическая коробка передач — поломка

Машины в продаже

Лада 2114 Самара, 2012

Лада 2114 Самара, 2011

Лада 2114 Самара, 2011

Лада 2114 Самара, 2011

Комментарии 29

Подскажите пожалуйста не работают габариты ни где только понель приборов работает ближний дальний есть и работает подсветка номера. Предохранители целые и дорожка тоже что может быть

ПЕремычка в блоке предохранителей, Она ещё называется «реле контроля неисправности габаритных огней». Попробуй поменять, скорее всего пройдёт!

Нет питания на фишке(

Реле в черном ящике замени

передние «запараллелены». грубо говоря, от левого запитан правый. разветвление проводов происходит в монтажном блоке.

ЗАПАРАЛЛЕЛЕНЫ, НО РАЗДЕЛЕНЫ РЕЛЕ

у мну одна релюшка, один предохранитель)

С ЗАДНИМ ПРОБЛЕМА РЕШЕНА ЗАМЕНОЙ ФАР НА ОСВАР (позже расскажем подробно о замене и препятсвиях на пути), НО ПЕРЕДНИЙ ТАК И НЕ ГОРИТ(

у меня сегодня была такая фигня, предохранитель вроде целый был, я его поменял и все заработало

питание на предохранителях есть?

Привет. По симптомам похоже на монтажный блок. Если предохранитель целый, то он. Надо его снимать, вскрывать и смотреть. У цетырнадцатых такая болезнь.

Привет)даа, сталкивалась уже www. drive2.ru/l/9719498/, у меня монтажник до этого заливало постоянно, в итоге окислился и пришлось новый поставить, думаю в новом не должна еще крыться причина

если лампочки и преды целые, то остаётся реле контроля исправности ламп, расположенное в монтажном блоке под капотом в отсеке воздухозаборника слева. Это реле ещё сороконожкой называют. или сдохло оно или контакт потерялся.

Завтра попробую его поменять, спасибо

можно вытащить это реле, включить габариты и поставить перемычки по очереди и проверить будут ли габариты гореть. перемычка с 7 контакта на 8 — левый перед, с 7 на 1 — левый зад. перемычка с 10 на 11 — правый перед, с 10 на 9 — правый зад. Перемычка 4 и 5 + нажал стоп — стоп-сигналы. если всё так горит — то виновато реле, в топку его

Благодарю, ваш совет мне помог) весь монтажный блок разобрал, а причина то всего вон где)

В монтажном блоке вытащи и снова вставь реле контроля исправности ламп (которое самое большое), там часто контакты окисляются. Если не поможет — нужно заменить реле контроля исправности ламп.

Габаритные огни – лампы, дающие понять другому авто о ваших габаритах. Например, остановившись у обочины на трассе, выключив зажигание, ближний гаснет, а габариты остаются. Да и по правилам ПДД, к сведению, стоянка на обочине разрешена только с включёнными габаритами.

В этой статье мы рассмотрим основные причины почему не горят габариты на ваз 2114. Данная статья подойдёт всем владельцам samar, как первого поколения, так и последнего.

Перегорела лампа

Первоначально стоит проверить лампу габаритных огней, Если у вас не горит задний габарит или не горит правый габарит отдельно. Проверьте лампочку, поставьте рабочую. Чтобы узнать как заменить лампу, читайте Замена габаритных огней.

Перегорел предохранитель

Но если у вас одновременно отказало 2 габарита, то биш передний и задний левый, да и ещё подсветка номера, то проблема кроется в монтажном блоке. А именно в предохранителе F10, отвечающий за левые габариты, подсветку салона, подсветку номера, подсветку панели. Но учтите, что предохранитель F10 отвечает непосредственно за левые габариты, если у вас не работают другие, то соответствующий предохранитель ищите в статье Предохранители.

Окислились контакты

Анализируем блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Чаще всего они окисают, отсоединяются, плохо контактируют. Зачищаем контакты, хорошенько подсоединяем. Не забываем про контактную группу на блоке фары, возможно контакты там тоже окислились.

Не работает кнопка включения габаритных огней

Дело в том, что возможно сломался включатель (кнопка) габаритных огней. Проблема типичная: отошёл или окислился провод. Зачищаем, закрепляем провод и проверяем.

Горит предохранитель габаритов

Если постоянно горит предохранитель, то возможны два варианта:

  • плохой контакт в блоке предохранителей;
  • где то коротит (замыкает).
  • Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
  • Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.

Основные болезни это:

  1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
  2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
  3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Автомобильные габаритные огни относятся к светосигнальным огням. На современных автомобилях они выполняют роль сигналов обозначающих их наличие на обочине или на стоянке, а также размеры объекта. Правилами эксплуатации транспортных средств и ПДД установлено, что водитель обязан в темное время суток во время остановки или стоянки обозначать препятствия в виде машины включением габаритных огней. А при тумане габаритные огни включаются вместе с противотуманными фарами. Габариты бывают передние и задние.

Габариты ВАЗ 2114

Габаритные световые сигналы на Самарах второго поколения, к которым относится ВАЗ 2114, расположены в соответствие с регламентом спереди и сзади машины, по два фонаря с каждой стороны автомобиля, ближе к краю, рядом с поворотниками.

  1. Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.
  2. Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.
  3. В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

  • Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

— выключить все наружное освещение и открыть капот

— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

— установить патрон и кожух на место

Передние габаритные огни

б) при замене лампочки габаритного света в заднем блоке фонарей:

— отключить освещение и открыть багажник

— снять декоративную обивку и вытащить колодку с проводами из контактной группы

— сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой

— вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

— поставить новый осветительный прибор и установить панель в обратном порядке

Задние габаритные огни ваз 2114

  • Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
  • Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
  • Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Причиной постоянного перегорания вставки (предохранителя) может быть короткое замыкание в общей автомобильной цепи. В этом случае обязательно надо обращаться к автоэлектрикам, потому что последствия могут быть самыми серьезными, вплоть до возгорания.

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Тоже самое возможно и на контактах передних блок-фар. Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил). При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

Не работает задний левый габарит. Просмотр полной версии

28.12.2009, 15:24

Навигатор темы
Не горят габаритные огни по одной стороне
Не горит задний габарит
Задний габарит горит в пол-накала

Если у Вас погасла одна сторона габаритных огней, либо габаритные огни моргают и гаснут, перво-наперво проверьте лампы габаритов, подсветки номерного знака.
Если вы делали тюнинг заменой галогенных ламп на светодиодные лампы (LED, SMD) — отключите все диодные лампочки или замените на стандартные (штатные) лампы. Как правило, после замены диодов на лампы накаливания, проблема уходит.

Ниже описаны основные проблемы по этой теме и пути решения

Габариты горят в пол-накала.
Решение: Проверьте лампочки передних габаритных огней. #post205893 (http://www..php?t=10859&p=205893&viewfull=1#post205893), #post347013 (http://www..php?t=10859&p=347013&viewfull=1#post347013)

Не горят габаритные огни по одной стороне.
Решение 1: Проверьте лампочки габаритных огней и подсветки номерного знака. #post242820 (http://www..php?t=10859&p=242820&viewfull=1#post242820), #post253771 (http://www..php?t=10859&p=253771&viewfull=1#post253771), #post272246 (http://www..php?t=10859&p=272246&viewfull=1#post272246), #post335259 (http://www..php?t=10859&p=335259&viewfull=1#post335259), #post347013 (http://www. .php?t=10859&p=347013&viewfull=1#post347013)
Решение 2: Заменить тюнинговые светодиодные лампочки, которые Вы поставили в фонари на стандартные галогенные #post272943 (http://www..php?t=10859&p=272943&viewfull=1#post272943), #post288173 (http://www..php?t=10859&p=288173&viewfull=1#post288173), #post347013 (http://www..php?t=10859&p=347013&viewfull=1#post347013)

Не горят габаритные огни по левой стороне.

Не горят габаритные огни по правой стороне.
Решение: Проверьте лампочки габаритных огней и подсветки номерного знака. (см. ссылки строкой выше)

Габаритные огни несколько раз моргнут и гаснут. Потом не работают.
Решение: Заменить тюнинговые светодиодные лампочки, которые Вы поставили в фонари на стандартные галогенные #post273826 (http://www..php?t=10859&p=273826&viewfull=1#post273826), #post347013 (http://www..php?t=10859&p=347013&viewfull=1#post347013)

Не горят габаритные огни по одной стороне. Везде стоят галогенные лампы. Диодные лампочки не ставил.
Решение 1: Проверьте лампочки подсветки номерного знака. #post288187 (http://www..php?t=10859&p=288187&viewfull=1#post288187).
Решение 2: Проверьте лампы салонного освещения #post288331 (http://www..php?t=10859&p=288331&viewfull=1#post288331)

Проверка электрической цепи с помощью MUT III. Выдержка из ServiceManual #post242826 (http://www..php?t=10859&p=242826&viewfull=1#post242826)

Почему моргают светодиоды (LED-лампы) в автомобиле #post347066 (http://www..php?t=14474&p=347066&viewfull=1#post347066)

18.02.2013, 14:45

Вчера обнаружил проблему:
Левый задний габарит горит в пол-накала. Причем, продолжает гореть некоторе время, когда все выключено. Перемена переключателя управления освещением Auto-Габариты-Ближний свет-Off ничего не меняет.
Левый передний габарит тоже не горит.
В мануале не нашел в таблице предохранителей нудный слот.
Что это может быть?
ps при нажатии на тормоз все задние фонари загораются как положено.

18.02.2013, 16:17

масса может пропасть..надо все звонить и мерять.. напруга приходит везде 12 в.

18.02.2013, 21:27

Все, ушала проблема:
Перегорел передний левый габарит. Заменил лампочку — задний тоже заработал.
Интересно — когда (перед заменой) включаешь режим Габариты при выключенном зажигании, задний габарит вспыхивал три раза.

24.10.2013, 13:34

Добрый день всем!
Появилась проблемка. Недавно заметил, что не горят габаритные огни с левой стороны полностью. Т.е. сзади, когда жмеш тормоз, диоды горят, отпускаешь, тухнут полностью, хотя с правой стороны горят, как положено. Так же не горит лампа габарита в левой (если смотреть сзади) передней блокфаре. Посмотрел инструкцию, предохранителя вроде как нет.
Лампу переднюю еще не посмотрел, пока не когда. Перед и зад как-то взаимосвязан? В чем проблема?
Спасибо заранее

24.10.2013, 13:44

У меня так было…
и даже было так: приехал в отпуск,вечер- смотрю на морду машины,вижу: (с лева на право) не горит габарит,ближний есть; ближнего нет,габарит есть.
Сзади: подсветки нет, правый габарит умер.
Сменил Все перегоревшие лампы, и проблема ушла…. передние ближние и габариты сменил парой…

24.10.2013, 13:55

посмотрел сервис мануал. Пишут, что надо проверять CAN шину с помощью M.U.T.-III

24.10.2013, 14:05

One of the Tail lamps does not Illuminate

24.10.2013, 14:43

Задние габариты, эт теже стопы, только в полнакала. Так то стопы горят нормально. В выхи посмотрю передний габарит, хотя я его уже вроде менял месяца 3 назад.

24.10.2013, 15:20

Колян 86, у Вадима Ситроен, тут вариант с нашей заменой ламп не прокатит, там светодиоды, а у нас лампы накаливания

24.12.2013, 02:27

ну и чего, к чему пришли? у меня тоже самое, только правая сторона не горит.

На габариты я так понял нету предохранителей?

24.12.2013, 15:04

Я поменял габарит в передней фаре и все теперь горит.

13.01.2014, 10:51

У меня само собой прошло на следующий день. Странно конечно это.

30.06.2014, 14:08

Прошу помощи!! Перестала гореть левая сторона габаритов и подсветка номерного знака, слышал что у нас нет предохранителя:what: где смотреть???

30.06.2014, 15:56

где смотреть???

Да это так. (http://faq.out-club.ru/download/outlander-xl/maintenance/Service_Manual_2008_2012/2012/90/html/M190100170391300ENG.HTM)
Начинать с замены\прозвонки лампочек. Какая то из них перегорела и не дает остальным работать.

02.07.2014, 23:05

Добрый вечер!
У меня та же проблема, но симптомы вообще фантастические. Все по порядку.
Днем, приехав на работу, замечаю что не горят в левой фаре габарит и ближний свет, остальные огни и лампы все в норме. Вечером лезу под капот, проверяю лампы — обе перегоревшие! Думаю, что попал в ямку и хорошо тряхнуло, что эти лампы с нова, 90 тк и 2,5 года, пора…
Покупаю лампу в фару и две светодиодные габаритки, меняю — понлый порядок, доволен как слон!
Следующий вечер — замечаю поле остановки не горящую лампу в габарите в левой фаре! Думаю, ну сволочи!, год гарантии на светодиод!, разнесу завтра эту богодельню где покупал! Хорошо решил проверить, чтоб не лохонуться и вставил левую лампу в правое гнездо. ……о чюдо- работает! а правая в левой не работает. Ну теперь ясно, думаю, что-то с проводкой или предохранителем! За одно проверяю что сзади, и проблемка — не горит левый габарит и подсветка номера. Ну точно — предохранитель!
Беру мануал и иду домой разбираться с предохранителями, что-где. В мануале не нахожу ни слова о габаритных огнях и раздосадованный в недоумении засыпаю.
Утром сажусь-завожу машину — все гони работают! Вааще капец, ничего не понимаю! Это было сегодня утром.
Вечером на стоянке у работы начинаю эксперементировать с вариантами включения габаритов и нахожу следующее:
включено зажигание — все работает;
выключено зажигание — при каждом третьем включении габаритов происходит троекратное мигание левой стороны и дальше не горят, правая сторона в порядке. Именно троекратное и при третьем включении и при выключенном зажигании!
Ну думаю, какой-то глюк программы или ошибка в алгоритмах. Полегчало.
Приезжаю домой (15 минут) не выключаю двигатель, иду посмитреть почти спокойно и. … не горит правая сторона и подсветка номера!
Теперь опять в шоке и прострации…..:wall::wall:

10.07.2014, 21:39

Проблема решена! Дело в светодиодах, поставил обычные лампы — все нормально!

11.07.2014, 12:54

Кир, но хотелось бы знать производителя этих диодов. Я много разных ставил и проблем с «мозгами» не имел.

12.07.2014, 09:13

А я регулярно одноклубникам решаю именно такие проблемы.

13.07.2014, 09:57

pinzet, Производитель какой-то кореец, не помню, коробочка в машине, посмотрю отпишусь.
Но самый прикол в том, что года два назад поставил светодиодные лампы в подсветку номера, и благополучно об этом забыл!
По этому и не горела именно левая сторона: получилось в одной ветке все диоды. Правый один — работал нормально.

21.07.2014, 08:36

pinzet, производитель светодиодов MST, Корея.

28.07.2014, 19:15

Здравствуйте!У меня такая же фигня с габаратками с правой стороной и задним фонарем или горит нормально или три раза поморгает и все. Подскажите что делать и какие тогда лампочки взять,я просто на дальний ближний свет поставил мтф-ки,и габаритки вроде подогнал под них.??спасибо заранее

29.07.2014, 14:06

Зфигня с габаратками с правой стороной и задним фонарем или горит нормально или три раза поморгает и все

Была проблема (http://www..php?t=1126&p=235070#post235070) с «поморгает и все», правда с левой стороны (один раз включается нормально, после этого при 4-6 включениях подряд моргают).

Опытным путем выяснил, что причина в замене ламп накаливания в габаритах на светодиоды, которые в сумме дают нагрузку меньше, чем штатные лампы. поэтому ETACS считает, что лампы перегорели и выдает соответствующую ошибку. поставил более мощные диоды (http://www..php?t=1126&p=273791&viewfull=1#post273791) и проблемка ушла, габариты зажигаются с первого раза и без морганий.

08.12.2014, 21:48

Здравствуйте!
Вчера обнаружил, что не горит задний правый габарит на светодиодах (Citroen C-Crosser, 2011 г. в.), левый работает.
При проверке (тестером) установил, что ОТСУТСТВУЕТ 12 ВОЛЬТ НА РАЗЪЕМЕ ПРАВОГО ГАБАРИТА, на левом 12 вольт есть.
Причем, при нажатии на тормоз оба фонаря горят.
Сам правый фонарь (т.е. его светодиоды) работает, так как подключал его к левому разъему, все ОК.
Подскажите, возможные пути решения данного вопроса, или только в сервис?
Спасибо.

08.12.2014, 21:49

08.12.2014, 23:20

Вчера обнаружил что не горит по правой стороне и спереди и сзади габариты. Причем у меня обманки на крышке багажника горят! По советам одноклубников из темы, сегодня заменил диоды в передних фарах на лампы. Загорелись. Хлопнул капотом — не горят:)
Повторно проверил лампу. Всё равно не горят. Завтра буду разбираться
Миша, привет.
Такая же штуковина случилась. Нашел ответ на красносекте. У всех по разному, связано с наличием диодных ламп в габаритах. У меня прошло после замены сгоревших ламп в подсветке номера.

Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному.

Причины неисправности

— Перегорела лампочка габаритного света в патроне

Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

— Окислились контакты в патроне лампочки габаритного света

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

— Окислились контакты в соединительных колодках блок фар или задних фонарей

Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.

— Нет «массы»

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099, крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

— Перегорел предохранитель

Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то ).

— Неисправно реле К4 (контроля исправности ламп)

Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.

— Осыпались дорожки в платах задних фонарей

Визуально осматриваем дорожки в платах задних фонарей на предмет осыпания, ржавчины, прогорания. При необходимости проверяем их целостность при помощи контрольной лампы или тестера. Неисправную дорожку можно отремонтировать, припаяв на ее осыпавшиеся края провод.

— Соскочили колодки в монтажном блоке или в них окислились наконечники проводов

Необходимо проверить надежность посадки соединительных колодок в монтажном блоке предохранителей. Для электрической цепи «габаритов» это штекеры Ш4 (Х4), Ш6 (Х6), Ш9 (Х9), Ш11 (х11). При необходимости следует зачистить от окисления имеющиеся в них наконечники проводов.

— Неисправен выключатель наружного освещения на панели приборов

Следует снять выключатель наружного освещения и замкнуть между собой черный и желто-красный провод. По черному ток приходит на выключатель, по желто-красному уходит. Если габариты загорелись, меняем выключатель на новый. Если нет ищем неисправность в электрической цепи дальше.

— «Обрыв» или короткое замыкание в проводке

Необходимо проверить наличие электрического тока на выключателе наружного освещения (цепь от замка зажигания до выключателя), предохранителях (цепь выключатель – монтажный блок) и на реле контроля ламп (исправность монтажного блока).

Примечания и дополнения

— Лампы габаритного света расположены в передних блок-фарах и задних фонарях автомобиля. В передних фонарях применяется лампочка А12-4-1, в задних А12-5.

— Электрическая схема включения наружного освещения («габаритов») для всех этих автомобилей одинакова. Различие лишь в применяемых монтажных блоках предохранителей: на старых «самарах», до 1999 г.в. это 17.3722 с пальчиковыми предохранителями, на автомобилях после 1999 г.в. модификации монтажного блока 2114 с флажковыми предохранителями. Соответственно в цепи наружного освещения со старым монтажным блоком используются предохранители 9 и 10, с новым F10, F11.

— «Габариты» правой стороны автомобилей ВАЗ 2108, 2109, 21099 на 10-м (F11) предохранителе. «Габариты» левой стороны на 9-м (F10) предохранителе.

Габаритные огни — это световые лампы, сообщающие другим водителям на дороге о размерах вашего автомобиля. Согласно правилам, водитель обязан включать их в ряде случаев. В частности, с началом включения уличных фонарей освещения и при остановке у обочины. В этой статье представлена информация о том, почему не горят габариты на ВАЗ 2109. Материал будет полезен владельцам всех поколений автомобилей Lada Samara.

1. Неисправна лампа
Самая распространенная причина того, почему не горят задние габариты на ВАЗ 2114 кроется в том, что в фонаре перегорела лампа. Этот диагностический признак актуален в том случае, если не работает только один габарит. В этом случае достаточно заменить перегоревшую лампу.
2. Перегорел предохранитель
В том случае, когда из строя выходят одновременно несколько габаритов, причиной тому могут быть неполадки в монтажном блоке, если быть точнее — в предохранителе F10. Поломка этого предохранителя часто приводит к тому, что не горят габариты ВАЗ 2114. В этом случае также могут быть проблемы с освещением подсветки салона и номера, а также приборной панели.
3. Неисправны или окислились контакты
Чтобы исключить эту причину, придется проверить весь блок предохранителей. В частности, следует внимательно осмотреть клеммы шин, ведущих к блоку с предохранителями и реле. Бывает, что они окисляются или отсоединяются и от этого плохо контактируют. Здесь потребуется отсоединить контакты, зачистить их и подсоединить. Если после этого все еще не горят задние габариты ВАЗ 2114 или 2109 или если есть проблема с передними габаритами, нужно будет проверить контакты на блоке фары. Может быть, контакты окислились там.
4. Перестала работать кнопка включения
Причиной того, что не работают задние габариты ВАЗ 2114 или 2109 может быть вполне типичная проблема: поломка самого выключателя (кнопки). Если с кнопкой все в порядке, следует проверить, не окислился ли провод. В противном случае контакт надо будет зачистить.
5. Горит предохранитель габаритов
Если наблюдается постоянное горение предохранителя, то возможно, что в блоке с предохранителями плохой контакт либо провод где-то замыкает. В этом случае следует проверить его: подсоединить к его контакту лампочку на 12 Вольт (через + и -). Если лампа загорится — значит, где-то произошло замыкание. Чтобы его найти, придется по очереди отключать все приборы, работающие в связке с этим предохранителем.
Для этого придется проверить провода, идущие на подсветку номера по крыше багажника. Обычно перетираются и замыкают именно эти контакты. Еще одно слабое место, из-за чего не работают габариты ВАЗ 2114 или 2109, может быть в шлейфе, находящемся у левой ноги водителя с обратной стороны крыла под ковриком. Отсоединив этот шлейф, отсоединяется и подсветка номера и плафона освещения в салоне. Если после отключения шлейфа погаснет лампа на предохранителе — значит, замкнуло в этом шлейфе. В этом случае потребуется осмотреть весь контур проводки в этом узле.

Ваз 2114 объем багажника. Все автомобили ВАЗ

В литрах объем такой же, как и в кубах (кубических дециметрах).


Такая вместимость автомобиля позволяет перевозить в нем даже негабаритный груз, что особенно важно для тех, кто часто сталкивается с необходимостью доставки каких-либо товаров или грузов другого назначения к месту выгрузки. При сложенных сиденьях объем багажника увеличивается почти вдвое.

Кроме того, если вам необходимо перевезти большой объем груза, или, например, вы отправляетесь в путешествие всей семьей, вам не придется ограничивать себя 330-литровым пространством для хранения вещей. В продаже имеются различные крепления и установки для данной модели автомобиля, которые позволяют перевозить намного больше вещей, чем поместится в багажнике.

Например, вы можете установить багажник на крышу. В продаже имеются различные варианты крепления:

  1. Автобоксы.
  2. Крепления для спортивного инвентаря.
  3. Корзины.
  4. Экспедиционные багажники на крышу.

Таким образом, вы сможете сделать свой автомобиль еще просторнее и освободить место для пассажиров.

Кнопочное управление


Очень удобно, когда управление (открытие багажника) осуществляется с кнопки. Каждый автовладелец знает, что очень важно следить за тем, чтобы багажник, как и двери автомобиля, закрывался надежно. Надежная работа замков багажника так же важна, как и надежность замка в двери гаража или квартиры. Все современные модели автомобилей оснащены механизмом открывания багажника с помощью пульта дистанционного управления или специальной кнопки. Установка механизма с кнопкой не только делает управление более удобным, но и решает ряд проблем. В частности, это решает проблему обледенения замка, который открывается ключом.

09.05.2012

ВАЗ 2114 — Самый массовый отечественный автомобиль. Четырнадцатый пришел на смену ВАЗ 2109. Изменения коснулись как внешнего вида кузова, так и салона.

Спортивный стиль ВАЗ 2114

Спортивный вид придают молдинги, установленные на кузове по всем сторонам автомобиля, спойлер и декоративные пороги.

Автомобиль имеет хорошие технические характеристики, хорошо держит трассу, хорошо входит в повороты даже на большой скорости по сравнению с классической моделью, и даже с предшественником ВАЗ 2109.

ВАЗ 2114 хорошо пользуется спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и выделяться в сером потоке автомобилей.

Технические характеристики ВАЗ 2114

Обычным 4-цилиндровым 8-клапанным двигателем никого не удивишь, поэтому особых характеристик ожидать не стоит. Передний привод, стандартная коробка, барабанные и дисковые тормоза. Отличия хэтчбека от седана заключаются в объеме багажника, который увеличивается при сложенных спинках задних сидений. В нашем случае форма корпуса не влияет на динамику. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла – аэродинамика за счет более плавных и современных линий кузова делает автомобиль легким в управлении. Ну а в остальном ВАЗ 2114 – это обычная российская машина, которая нравится многим жителям страны и желанна в каждой семье. Большинство экземпляров инжекторные, с 2011 года установлена ​​электронная педаль газа — e-gas

Двигатель

1,5, 8 кл (Евро-2) 1,6 л, 8 кл (Евро 3), 1,6 16 кл (Супер Авто)

Длина, мм
Ширина, мм
Высота, мм
Основание, мм
Колея передних колес, мм
Колея задних колес, мм
Объем багажного отделения, дм 3
Масса в снаряженном состоянии, кг
Полная масса автомобиля, кг
Допустимая полная масса буксируемого прицепа с тормозами, кг
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса

4×2/перед

Компоновка автомобиля

передний привод, расположение двигателя спереди, поперечное

Тип кузова/количество дверей

хэтчбек/4

тип двигателя

бензин, четырехтактный

Система снабжения

Распределенный впрыск с электронным управлением

Количество и расположение цилиндров
Объем двигателя, см 3
Максимальная мощность, кВт/об/мин
Максимальный крутящий момент, Нм при об/мин
Топливо

Бензин неэтилированный АИ-92 (мин)

Расход топлива по ездовому циклу, л/100 км
Максимальная скорость, км/ч
Трансмиссия

Руководство

Количество передач

5 вперед, 1 назад

Передаточное число главной пары
Рулевое управление

предохранитель, реечного типа, без усилителя

Шины

175/70R13-80(Т,Н)
165/70R13-79(С,Т)

Емкость топливного бака

Динамические характеристики

Разгон до 100 км/ч — 14,0 с (1,5 8кл), 13,6 с (1,6 8кл), 11 с (1,6 16кл)

Максимальная скорость -158 км/ч (8кл), 185 -190 (16кл) )

Ваз 2114, выпущенный опытной партией из пятидесяти экземпляров в 2001 году, был поставлен на конвейер и стал доступен рядовому автолюбителю в 2003 году. Создан на базе старого ВАЗ 2109, по сравнению с ним, четырнадцатого модель получила радикальное обновление.

Дизайн стал более современным и приятным, бампера стали красить в цвет кузова, появились молдинги и накладки на пороги. Изменилась и отделка салона – регулируемая рулевая колонка, европанель приборов, руль от ВАЗ 2110 и новая система отопления.

Но самое главное — это двигатели. Начиная с ВАЗ 2114 карбюраторный впуск ушёл в историю, его окончательно заменили на инжекторный с распределенным впрыском топлива. Это позволило добиться большей экономичности и одновременно улучшить динамические характеристики.

Также на машине есть множество дополнительных опций, которых раньше не было. Такие как: тонированные стекла, электрические стеклоподъемники, подогрев сидений, противотуманные фары, легкосплавные диски и центральный замок.

ВАЗ 2114 выпускался в двух комплектациях:

  1. Люкс.
  2. Стандарт.

Версия Luxury поставлялась с предустановленными противотуманными фарами, колпаками для колес, подголовниками заднего пассажира, новой обивкой дверей и дверных накладок. Главным преимуществом высшей комплектации был маршрутный компьютер, который мог фиксировать расход топлива, среднюю скорость, время в пути и другие интересные параметры.


В 2007 году модель ВАЗ 2114 получила рестайлинг, новый двигатель и индекс 21144. С этим двигателем внутреннего сгорания автомобиль стал соответствовать экологическому классу ЕВРО-3. Появилась пластиковая декоративная крышка, алюминиевый ресивер заменили на пластиковый, а катализатор перенесли ближе к двигателю. Кроме того, внутри автомобиля произошли небольшие изменения.

Обновлена ​​торпеда, исчез верхний бардачок, в панель приборов интегрирован бортовой компьютер, показывающий напряжение в бортовой сети, температуру на улице, время и тому подобное.

Характеристики ВАЗ 2114

Для автомобиля ВАЗ 2114 с завода заявлены следующие ТТХ:

  • количество мест: 5;
  • рекомендуемое топливо: АИ-95;
  • максимальная скорость: 165 километров в час;
  • расход топлива: 8,9 л на 100 км по городу;
  • время разгона до 100 километров в час: 13 секунд;
  • объем топливного бака: 43 л;
  • расположение двигателя внутреннего сгорания: спереди, поперечно;
  • вес: 970 кг;
  • Топливная система: Распределенный впрыск;
  • объем багажника: 427 л;
  • Привод: Передний.
Технические характеристики ВАЗ 2114
тип кузова хэтчбек
Количество дверей 5
Места 5
Объем багажника, дм 3 330/600
Габаритные размеры, мм:
длина 4122
ширина 1650
высота 1402
собственная масса, кг 970
425
Колесная база, мм 2460
Колея передних колес 1400
Колея задних колес 1370
Ведущие колеса Передние
Дорожный просвет до низа 170
зазор до картера сцепления 160
Двигатель ВАЗ 2114 2111
рабочий объем, куб. см1499
количество клапанов 8
Макс. мощность, кВт (при об/мин) 57,2 (5400)
Максимальная мощность, л.с. 77,8
Максимальный крутящий момент, Нм (при об/мин) 115,7 (3000)
система подачи распределительная система впрыска
иммобилайзер +
адсорбер, нейтрализатор
КП
Количество ступеней редуктора 5
Передаточные числа коробки передач:
I 3 636
II 1,95
III 1 357
IV 0,941
В 0,784
реверс 3,53
Передаточное число главной передачи 3,7
Максимальная скорость, км/ч 158
Разгон до 100 км/ч, с 13,2
Расход топлива, л/100 км:
расход топлива при 90 км/ч 5,7
расход топлива при 120 км/ч 7,8
расход топлива в городе 8,9
Емкость топливного бака, л 43
Передние тормоза Диск
Задние тормоза барабан
Тормозной путь с нагрузкой от 80 км/ч 38
Привод стояночного тормоза Трос
привод сцепления трос
Передняя подвеска МакФерсон
Задняя подвеска продольный рык
Рулевое управление Рейка и шестерня
радиус поворота наименьший 5,2
Максимальный подъем без ускорения 34
Шины ВАЗ 2114 165/70R13 175/70R13
Колесо 2110
Приборная панель 2114
Комбинация приборов 2115
Коврики тафтинговые
Обогрев заднего стекла +
Передние электрические стеклоподъемники. дв. +
Электрические дверные замки +
Охлаждающий вентилятор электрический
Бортовая система управления +
Бортовой компьютер
Бамперы оригинал
Очиститель фар
Плафон индивидуального освещения +
Противотуманные фары +
наружные зеркала левое и правое
Неослепляющие зеркала
Зеркала с электроприводом*
Подогрев передних сидений +**
обивка сиденья твид с карм.
Обивка сиденья из раст. волокна +
обшивка потолка цельнолитая
обивка двери цельнолитая
Обивка багажника +
Солнцезащитный козырек с зеркалом
Подголовники задних сидений +
Коврик в багажник пластиковый
Пер. ремни безопасности с сигнализацией
молдинги дверей +
боковые юбки +
Колесные колпаки +
Спойлер багажника со стоп-сигналом +
Тонированное стекло
Отделка металлик +
Уровень шума в салоне ВАЗ 2114
при скорости 100 км/ч, дБ/А 74
Стандарты токсичности R83

Благодаря своим техническим характеристикам и внешнему виду автомобиль ВАЗ 2114 завоевал большую популярность среди людей разного возраста. Взрослые оценили большой багажник, возможность складывания сидений и низкий расход топлива. А молодежь покупала его за хорошую динамику и более современный дизайн, как внешний, так и внутренний.

Размеры вазы 2114 соответствуют международному классу В.

В сухих цифрах они выглядят так:

  1. Длина станка: 4100 мм.
  2. Высота машины: 1415 мм.
  3. Ширина станка: 1620 мм.
  4. Основание: 2460 мм.
  5. Дорожный просвет: 165 мм.
  6. Задняя колея: 1370 мм.


Модели с индексом 211440-24, выпущенные в 2007 году, и 211440-26, появившиеся на конвейерах в 2010 году, имели несколько измененные габариты 2114:

  1. Длина машины: 4122 мм.
  2. Высота машины: 1402 мм.
  3. Ширина станка: 1650 мм.

Отличия были обусловлены рестайлингом бамперов, зеркал заднего вида, а также небольшими корректировками подвески автомобиля.

Некоторые хотят увеличить клиренс ВАЗ 2114, тогда машина получит большую проходимость и будет легче преодолевать городские препятствия. А вот увеличение дорожного просвета негативно сказывается на расположении центра тяжести автомобиля, в поворотах он станет более раскатистым и вообще потеряет управляемость. Каждый выбирает то, что ему важнее.

Длина автомобиля — это расстояние между передним и задним бампером. Часто автовладельцы устанавливают на свои машины фаркопы, что в свою очередь делает вашу машину длиннее. Ширина автомобиля – это расстояние между боковыми зеркалами. А высота автомобиля будет равна самой высокой части вашего автомобиля. Будь то крыша, антенна или спойлер.

Габаритные размеры автомобиля ВАЗ 2114 представлены на рисунке 1.

Рисунок 1 – Габаритные размеры автомобиля ВАЗ 2114.

Машины во многом отличаются друг от друга. Эти параметры называются техническими характеристиками. Они указаны производителями автомобилей для всех марок и моделей выпускаемых автомобилей. Сравнение технических характеристик – самый простой способ сравнить разные автомобили между собой.

В этом разделе собраны технические характеристики автомобилей: как новых, так и давно находящихся на рынке. Выбрав марку и модель автомобиля, вы сможете ознакомиться с его подробными характеристиками.

Технические характеристики включают:

  • — Корпус
  • — Двигатель
  • — коробка передач
  • — Подвеска
  • — Тормозная система
  • — Рулевое управление
  • — Показатели эффективности

В последнее время для большинства граждан личный автомобиль стал не только средством передвижения, но и атрибутом, формирующим образ человека. Именно по этой причине большинство производителей вступили в гонку за «лучший» дизайн автомобиля. Все чаще в рекламе автомобилей упор делается на инновационный, спортивный, стильный, женственный, брутальный или просто современный дизайн, а главенствующие ранее технические характеристики отходят на второй план. Технические характеристики ВАЗ 2114 представлены в таблице 2

Таблица 2 – Технические характеристики ВАЗ 2114.

Модификации автомобиля

Двигатель

Расположение двигателя

Передняя продольная

Объем двигателя

Количество цилиндров/клапанов на цилиндр

ход поршня

Диаметр цилиндра

Степень сжатия

Система снабжения

Распределенный впрыск с электронным управлением

Мощность (л.с./об/мин)

Крутящий момент (Нм/об/мин)

Тип топлива

Трансмиссия

Колесная формула / ведущие колеса

4×2 / передний

Трансмиссия

механический

Количество передач

5 вперед, 1 назад

Рулевое управление

Усилитель

Тормозная система

Передние тормоза

Диск

Задние тормоза

бочки

Подвеска

Тип передней подвески

амортизационная стойка

Задняя подвеска тип

продольный рычаг

Тип кузова/количество дверей

Хэтчбек / 5

Количество мест

Колесная база

Колея передних колес, мм

При выборе автомобиля каждый покупатель в первую очередь изучает технические характеристики потенциально привлекательных для него моделей.

Нельзя сказать, что ВАЗ 2114 обладает образцовыми техническими характеристиками, но мощность, расход и другие параметры у него вполне неплохие, учитывая стоимость самого автомобиля и затраты на его ремонт и доработку. Добавьте к этому хорошо проработанный внешний вид, и вы получите добротный молодежный автомобиль, который много дает, но мало требует от владельца.

Немного истории

В период с 1980 по 1984 год АвтоВАЗ достаточно тесно сотрудничал с гигантом современного автомобилестроения компанией Porsche.

В то время шла совместная работа над моделью ВАЗ 2108. Уже в период с 1987 по 1991 годы предприятия приступили к работе над новым автомобилем – ВАЗ 2110 с двигателем 1,5 л.

Несмотря на договор о сотрудничестве, касающийся только этих двух моделей, специалисты не упустили возможности поработать над всей разрабатываемой в то время линейкой. Это касалось и ВАЗ 2109модель, ставшая наследницей современной четырнадцатой.

Не все знают об этом факте сотрудничества с немецкой компанией, которая уже тогда считалась образцом автомобилестроения. Но именно это и послужило трамплином для создания надежных и очень интересных отечественных автомобилей.

Масштабное производство наследника российско-германской «девятки» в лице ВАЗ 2114 началось в 2003 году. Примечательно, что сначала в 2001 году появился ВАЗ 2115, а в 2004 году – ВАЗ 2113.

По исследованиям ВАЗ 2114 входит в список самых распространенных моделей в России.

Отличия от «девятки»

Различий между ВАЗ 2114 и ВАЗ 2109 по кузову не так много. Обновленный автомобиль получил новые:

  • передняя часть кузова;
  • Новая форма линз;
  • Новый капот;
  • Другая решетка;
  • Улучшено качество пластика на бамперах;
  • Спойлер;
  • молдинги
  • ;
  • Накладки на пороги.

Внутри изменений было намного больше. Но во многом разница определяется классом автомобиля, то есть его оснащением. Для ВАЗ 2114 предусматривалось три варианта комплектации – «Стандарт», «Норма» и «Люкс».

Что изменилось внутри?

  1. Появилась новая торпедо с торпедо без верхнего бардачка. Пакет «Люкс» имеет утопленную часть. На крышке нижнего бардачка есть пара подстаканников.
  2. В комплектациях Норма и Люкс предусмотрены электростеклоподъемники.
  3. Рулевое колесо регулируется по углу наклона. Примечательно, но руль ВАЗ 2114 и рулевая колонка взяты с десятки.
  4. Крепления ремней безопасности тоже взяты с десятки.
  5. Приборная панель использовалась от пятнадцатой модели ВАЗ.
  6. На потолке регулируемый фонарик для освещения салона.
  7. В максимальной комплектации имеет полноценный бортовой компьютер.
  8. Печь стала мощнее, но при этом увеличился уровень издаваемого шума.

Основные преимущества

Очевидно, что четырнадцатая модель от АвтоВАЗа не так проста, как многим кажется на первый взгляд. Иначе он просто не был бы так популярен и востребован.

Вот пример некоторых наиболее значительных преимуществ.

  1. Отличная аэродинамика. Учитывая мощность двигателей и аэродинамические возможности кузова, это одна из лучших моделей, созданных для скоростной езды. Чип-тюнинг для увеличения мощности двигателя или организация более серьезных модификаций двигателя и можно извлечь неплохие лошадиные силы. При этом моторесурс особо не пострадает.
  2. Отличный внешний вид. Очевидно, что ВАЗ 2114 выглядит намного интереснее и привлекательнее девятки. При этом модель буквально создана для тюнинга. Нет необходимости увеличивать мощность. Оригинальный обвес — и ты звезда дорог. Только во всем нужно знать меру, чтобы не превратить настоящий тюнинг в колхоз.
  3. Молодежная ориентация. Молодое поколение водителей вряд ли сильно интересовало семерки, десятки или шестерки от АвтоВАЗа. Да, они были дешевыми и их покупали чаще всего из-за отсутствия альтернатив. Но с появлением ВАЗ 2114 многие поняли, что наконец-то у них появился красивый, отечественный автомобиль, выглядящий не хуже импортных аналогов спортивного вида. При этом по цене они даже близко не могли конкурировать с четырнадцатыми.
  4. Возможность улучшения. До сих пор для ВАЗ 2114, несмотря на снятие модели с производства, доступно множество элементов для внешнего и внутреннего тюнинга. Обвесы, накладки, молдинги, спойлеры, сиденья, оптика — все на ваш вкус и бюджет. Что самое интересное, за небольшие деньги можно организовать масштабную доработку, изменив стандартный ВАЗ 2114 до неузнаваемости.

Комплектация

Теперь поговорим об основных параметрах модели ВАЗ 2114.

Скажем откровенно, четырнадцатому повезло из-за политики, которую проводил производитель. Дело в том, что первенцем в серии стала модель ВАЗ 2115, оказавшаяся самым первым блинным комом.

На основе допущенных ошибок, разработанной для пятнадцатой инновации и использования проверенных временем особенностей девятки удалось создать законченный и один из самых удачных автомобилей в истории АВТОВАЗа — ВАЗ 2114.

Опции

Описание

Размеры

Четырнадцатая модель – пятидверный хэтчбек с 5 посадочными местами и вместительным багажником – 330 м3. Габариты автомобиля – 4122 на 1650 на 1402 мм (длина, ширина и высота). Вес 970 кг, грузоподъемность 425 кг

Подвеска

Спереди установлены стойки МакФерсон

, сзади – продольные рычаги или винтовые пружины. Колесная база 2460 мм, передняя колея 1400 мм, задняя колея 1370 мм. Автомобиль переднеприводный с дисковыми тормозами спереди и барабанными механизмами сзади. При средней скорости 80 км/ч тормозной путь при условии присутствия пассажиров составляет 40 метров. Дорожный просвет, то есть клиренс – 160 миллиметров.

Электростеклоподъемники передних дверей, обогрев заднего стекла, электровентилятор, подогрев передних сидений, электрозамки, бортовой компьютер, качественные материалы отделки, подголовники на заднем диване. В свое время кабина отличалась приличным уровнем шума, который на скорости 100 километров в час составлял всего 74 децибела. Сегодня салоны стали намного лучше, но для своих лет это прорыв в отечественном автомобилестроении.

Двигатель

Какие двигатели ставятся на эту модель? Изначально машина вышла с 8-клапанным 1,5-литровым двигателем. В 2007 году модель перешла на 1,6-литровый двигатель с 16 клапанами. Мощность была увеличена только в 2009 году – с исходных 77 лошадиных сил до 89 л.с. Коробка передач пятиступенчатая, и она была усовершенствована. В 2010 году ВАЗ 2114 получил двигатель от Приоры мощностью 98 лошадиных сил и это была последняя существенная доработка двигателей для модели. Что касается расхода топлива, то он составляет 7 литров на 100 км по трассе и около 8-9литров на 100 км по городу.

Насколько хорош по техническим характеристикам этот автомобиль, судить вам. У каждого свое представление о хорошей машине. Мы постарались подробно рассказать о том, что такое ВАЗ 2114.

Многие считают, что время четырнадцатой модели уже прошло, и ее преемница в лице Priora наглядно это доказывает. Но так ли это на самом деле? Если сравнивать эти две модели, действительно ли Приора сможет превзойти своего предшественника? Большое количество экспертов объективно докажут, что это не так.

Да, Priora более современная, улучшенная машина. Но достаточно ли? Мы считаем, что отечественному автопрому есть к чему стремиться.

замена ступичного подшипника (ручная). Запчасти ВАЗ-2114

На автомобиле ВАЗ 2114 замена ступичного подшипника производится в случае его выхода из строя. Может доставить много проблем изношенный подшипник. Следует отметить, что смазка внутри прессуется на заводе, и в процессе эксплуатации не добавляется новая. Поэтому возможно высыхание смазки, что наряду с образованием валиков приводит к биению и вибрации. Результат – посторонние звуки и тряска при езде (особенно на большой скорости). Также вы можете заметить небольшое увеличение расхода топлива, чрезмерный нагрев ступицы и колеса. Поэтому необходимо проводить своевременный ремонт и техническое обслуживание ВАЗ 2114.

Симптомы выхода из строя подшипника

Самый верный признак – это появление своеобразного воя, который исходил от вышедшего из строя подшипника. Но не нужно бить тревогу и гнать машину на мойку. ВАЗ 2114 можно починить самостоятельно. Для этого не требуется много навыков, достаточно уметь работать со съемниками и ключами.

Ездить с изношенным подшипником нежелательно, так как, в конечном счете, он может заклинить. А если это произойдет на скорости, то одно колесо перестанет вращаться и машина потеряет управление. Итог – авария и огромные травмы. Стоимость одного подшипника около 450-700 рублей (в зависимости от производителя). Следовательно, чтобы заменить их по кругу, вам понадобится максимум 2 800 рублей.

Устранение неполадок

Первый способ – ехать на высокой скорости и прислушиваться к звукам. Если неисправна подвеска ВАЗ 2114, то все станет ясно. Гул и вибрация от колес часто говорят о том, что износился подшипник. Причем, чем дольше эксплуатируется сломанная машина, тем сильнее гул. Поэтому желателен ремонт на ранней стадии отказа. Также стоит отметить, что при езде с неисправным подшипником сильнее греется ступица.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Чтобы убедиться, что звук действительно есть в подшипнике, не обязательно гнать машину на автомойку. ВАЗ любой модели можно починить самостоятельно. А для определения ущерба тем более. Поднимите ту сторону автомобиля, откуда доносился звук. Попробуйте вручную покрутить колесо. Сопротивления быть не должно, но если есть заедания, то обратите внимание, как они называются — тачпад или неисправный подшипник. Вполне возможно, что неисправна подвеска ВАЗ 2114 и все звуки исходят от нее. Так что нужно внимательно все осматривать.

Инструменты для работы

Для проведения ремонта подвески ВАЗ 2114 вам понадобится следующий инструмент:

  • Домкрат – желательно гидравлический или пневматический подкидного типа (с колесами) для удобства работы.
  • A Набор ключей и отверток.
  • Плоскогубцы, пассатижи, плоскогубцы с изогнутыми губками.
  • Съемник для щипцов для стопорных колец.
  • Съемники для подшипников передней и задней ступиц. Вы можете использовать разные и универсальные.
  • Молоток и несколько оправок разного диаметра.

Также может понадобиться наличие газового баллончика с насадкой. Чтобы легче было установить новый подшипник, можно немного прогреть ступицу (но не сильно, так как сальники могут расплавиться). Так на автомобиле ВАЗ 2114 замена ступичного подшипника производится аккуратно и по определенной схеме.

Снятие задней ступицы колеса

Алгоритм ремонта следующий:

  • Ослабил болты на колесах.
  • Расконтрите ступичную гайку и ключ на «30» ослабьте ее.
  • Использовать Джек взбирается по отремонтированной стороне.
  • Отверните болты и снимите колесо.
  • Далее следует открутить две направляющие, они держат барабан на ступице. Все запчасти ВАЗ 2114 выкладываю чтоб не потерять и не загрязнить.
  • Небольшой молоток и деревянная прокладка снимают барабан. Старайтесь не ударять по нему металлическими предметами: хрупкий алюминий начинает крошиться.
  • Полностью отверните гайку ступицы.
  • Специальным съемником снимите ступицу.

Процедура демонтажа завершена. Осталось дело за малым – снять подшипник и установить на его место новый.

Замена подшипника задней ступицы

После демонтажа ступицы необходимо использовать съемник для снятия стопорного кольца. Можно использовать тиски: гораздо проще будет проводить ремонт. Зажмите ступицу и установите ее на съемник. Представляет собой длинный болт с насадками. Ключом наверните гайку и выпрессуйте подшипник из ступицы колеса. Процесс довольно сложный, требует много усилий. Если нет, используйте прокладку и молоток. Нанесите несколько резких ударов и сильный – вытащите подшипник из корпуса.

После удаления старого нужно поставить новый. Для этого используйте тот же съемник, только установите его по-другому. Ведь цель процесса – установка, а не удаление. После сборки: поставил ступицу, новую гайку, тормозной барабан, направляющие и колесо. Затяните после опускания бокового подъемного домкрата. Вот замена ступичных подшипников в задних колесах ВАЗ 2114. Ремонт желательно производить на обоих задних колесах.

Замена передних ступичных подшипников

Инструменты для ремонта остаются прежними, кроме съемника. Если у вас универсал, то для работы подойдет. А вот если задних подшипников нет — придется купить другой. Процедура полностью аналогична, только вместо барабана устанавливается диск. Также следует отметить, что ступица входит в наружный шарнир и соединяется с ним при помощи шлицов. В остальном отличий нет, даже запчасти ВАЗ 2114 практически аналогичны.

Размеры подшипников разные, поэтому установить задний мост вперед не получится. При работе будьте осторожны, чтобы не повредить тормозной диск. Если он имел большой выход, его желательно заменить новым. Обратите внимание, что диски и барабаны (и колодки) следует менять парами. То есть если ставить новое левое переднее колесо, то хорошо и правое тоже так сделать. В противном случае можно получить побои, а при торможении машину будет тянуть в сторону.

Особенности ремонта

Вы знаете что такое на автомобиле ВАЗ 2114 замена ступичного подшипника, теперь можно поговорить о некоторых особенностях. Многие автолюбители проводят доработку – ставят на заднюю ось дисковые тормоза. Да, они дают ряд преимуществ: сокращается тормозной путь, упрощается замена колодок, повышается надежность. Ручник тоже работает отлично: тросика нет, вместо него гидравлика. Но при ремонте все действия будут аналогичны тем, что происходят при работе с передними ступицами. Приходится снимать колеса, суппорта, полностью разбирать ступицу. Если болты застряли, то сделать это будет довольно сложно.

ВЕ: https://tostpost.com/be/a-tamab-l/38092-vaz-2114-zamena-stupichnogo-padshypn-ka-nstrukcyya-zapchastk-vaz-2114.html

Германия: https://tostpost.com/de/autos/37709-vaz-2114-ersatz-stupichnogo-lager-anleitung-ersatzteile-vaz-2114. html

ES: https://tostpost.com/es/coches/37480-vaz-2114-sustituci-n-de-stupichnogo-del-cojinete-la-instrucci-n-las-pa.html

КК: https://tostpost.com/kk/avtomobil-der/38479-vaz-2114-auystyru-stupichnogo-moyynt-rek-n-s-auly-osal-y-b-lshekter-va.html

PL: https://tostpost.com/pl/samochody/40031-vaz-2114-wymiana-pojedynczego-o-yska-ko-a-instrukcja-cz-ci-zamienne-va.html

ПТ: https://tostpost.com/pt/carros/39686-vaz-2114-substitui-o-de-stupichnogo-do-rolamento-instru-o-pe-as-vaz-21.html

ТР: https://tostpost.com/tr/arabalar/34954-vaz-2114-yedek-stupichnogo-yatak-talimat-yedek-par-alar-vaz-2114.html

Великобритания: https://tostpost.com/uk/avtomob-l/38895-vaz-2114-zam-na-stupichnogo-p-dshipnika-nstrukc-ya-zapchastini-vaz-211.html

Электросхема ВАЗ-2114. Поиск и устранение неисправностей своими руками

Реализована схема электропроводки ВАЗ-2114 максимально простой. Функцию провода, передающего отрицательный полюс питания, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей. В конструкции электропроводки нет сложных узлов, каждый водитель может выполнить самообслуживание и ремонт. Главное уметь разбираться в электрических схемах. Вам не нужно знать наизусть все провода и за какой конкретно узел они отвечают. Вы должны уметь ориентироваться в сложных сплетениях проводов.

Основные характеристики

Главной особенностью электрической схемы ВАЗ-2114 является то, что необходимо подать питание на все узлы, обеспечивающие впрыск топлива:

  1. Электрический топливный насос.
  2. Форсунки в топливной рампе.
  3. Сенсорная система.

Также подается питание на электронный блок управления и систему зажигания. Причем на 8-клапанные двигатели устанавливались только модули зажигания, которые, по сути, представляют собой коммутатор с интегрированными катушками (их всего две). А вот на 16-клапанных моторах на каждую свечу ставили по одной катушке. Такая схема более совершенна, так как при выходе из строя катушки выйдет из строя только один цилиндр.


В основе всего автомобиля лежит конструкция его предшественника — ВАЗ-2109. Та же форма кузова, используемые элементы подвески, зажигания и подачи топлива, даже задние фонари такие же. Но есть существенные отличия в конструкции двигателя, коробки передач. Новая европанель выглядит намного привлекательнее. В нем используются более привлекательные датчики и другие устройства.

Схема электропроводки автомобиля

Общую схему электропроводки ВАЗ-2114 можно разделить на несколько составляющих:

  1. Система наружного освещения.
  2. Система зажигания.
  3. Подача топлива.
  4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
  5. Пуск двигателя (стартер).
  6. Блок питания (аккумулятор и генератор).
  7. Системы дополнительного оборудования — дворники, омыватель, печка, подогрев зеркал, сидений и окон, прикуриватель и др.

Абсолютно все цепи, которые подключаются к аккумулятору, защищены плавкими вставками (предохранителями). Они установлены в монтажном блоке под капотом (как и на предшественнике ВАЗ-2109).


Переключение происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока через кнопки при включении мощных потребителей. Причина в том, что прямое включение больших токов вызывает разрушение кнопок и обгорание контактов. В этом отношении электромагнитные реле намного надежнее.

Система запуска двигателя

В схеме электропроводки ВАЗ-2114 (инжектор и карбюратор если в системе питания) всегда присутствует стартер. С его помощью запускается двигатель. В этом случае батарея выступает в качестве источника питания.



Стартер состоит из следующих компонентов:

  1. Обмотка статора (неподвижная часть).
  2. Обмотка ротора (возбуждение).
  3. Бендикс — предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из приводной вилки, муфты свободного хода и шестерни.
  4. Электромагнитное реле — приводит в действие бендикс и силовые контакты.
  5. Крышки, щеточный узел и другие детали.

Как работает стартер?

Стартер питается от аккумулятора напрямую — от верхнего вывода втягивающего реле идет провод к плюсовой клемме аккумулятора. Система запуска работает по следующей схеме:

  1. При повороте ключа зажигания подается питание на все компоненты топливной системы, ЭБУ.
  2. При установке ключа в положение «Пуск» питание подается на управляющий выход тягового реле.
  3. Втягивающие обмотки создают магнитное поле, которое заставляет сердечник двигаться.
  4. Силовые контакты замыкаются, и ротор начинает вращаться.
  5. Бендикс при этом перемещается по оси ротора, а шестерня входит в зацепление с венцом на маховике.
  6. Коленчатый вал начинает вращаться, в камеры сгорания впрыскивается топливо и на электроды свечей зажигания подается высокое напряжение.

Так работает вся система запуска двигателя любого автомобиля, в том числе и ВАЗ-2114.

Генераторная конструкция

Вторым источником питания любого автомобиля является генератор. Все потребители необходимо запитать при работающем двигателе. Генератор состоит из следующих частей:

  1. Вращающаяся обмотка возбуждения.
  2. Контактные кольца на роторе.
  3. Подшипники.
  4. Передняя и задняя крышки.
  5. Обмотка статора.
  6. Регулятор напряжения.
  7. Шкив с рабочим колесом.
  8. Блок диодов.
  9. Конденсатор.


Проверенная конструкция, она также используется во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения достаточно проста (см. выше) — провод идет от силового контакта к плюсу аккумулятора. Благодаря генератору поддерживается оптимальный уровень заряда аккумуляторов и мощность всех потребителей.

Как работает генератор?

При остановленном двигателе питание подается на обмотку ротора. Следовательно, вокруг него существует магнитное поле. Но так как ротор не вращается, поле неподвижно. Следовательно, не выполняется одно из существенных условий работы генераторной установки — магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает раскручивать коленчатый вал. В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.


Но конструктивная особенность любого автомобильного генератора в том, что вырабатывается переменный ток. Более того, на выходе появляются три фазы, и для питания всех потребителей необходима переменная мощность. В противном случае вся подпанельная проводка ВАЗ-2114, схема которой представлена ​​ниже, просто сгорит.


Блок полупроводниковых кремниевых диодов используется для выпрямления переменного тока. Конструкция генератора с тремя фазами на выходе используется по одной простой причине — пульсации намного меньше. На выходе выпрямителя установлен конденсатор — с его помощью можно избавиться от всей переменной составляющей тока.

Регулятор напряжения

Но есть одна огромная проблема — в зависимости от частоты вращения коленчатого вала генератор может выдавать напряжение от 10 до 30 Вольт, и такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне — 12 В. На самом деле, конечно, генераторы выдают немного больше — 13,6-14,6 В. Только в этом случае аккумулятор будет нормально заряжаться. Стабилизировать выходное напряжение можно, но проблема в том, что ток потребления очень большой.


А стабилитрон должен иметь немалые габариты, соответственно и стоимость. Но гораздо проще стабилизировать мощность обмотки ротора. Если подаваемое на него напряжение стабильно, то магнитное поле не изменится ни при каких обстоятельствах. Это действие осуществляется с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор совмещен со щеточным узлом.

Электронный блок управления

Схема подключения ЭБУ ВАЗ-2114 очень сложная, так как к ней подключено большое количество датчиков и исполнительных устройств.



Электронный блок управления является «мозгом» всей системы, состоит из следующих компонентов:

  1. Корпус выполнен из пластика и металла.
  2. Схема основана на микроконтроллере.
  3. Датчики подключаются к входам микроконтроллера через согласующие устройства.
  4. К выходам контроллера подключаются усилители сигналов, электронные ключи и реле.

Микроконтроллер позволяет посылать сигналы исполнительным механизмам в зависимости от того, как работает двигатель. В памяти ЭБУ хранится алгоритм работы всех систем. При этом схема подключения ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как для управления двигателем нужно несколько больше параметров.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, которые подключаются к электронному блоку управления. Они влияют на впрыск топлива и угол опережения зажигания.


Система состоит из следующих датчиков:

  1. Положение дроссельной заслонки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
