AL010218 Набор инструмента для установки фаз ГРМ двигателей Ford 1.6 TI-VCT 16v DURATEC.
СПЕЦИФИКАЦИЯ
| Код товара | 49616 |
| Объем | 1 |
| Артикул | AL010218 |
| Штрих-код | 4719152383102 |
| Страна производитель | ТАЙВАНЬ (КИТАЙ) |
ОПИСАНИЕ
Описание
Набор инструмента для установки фаз ГРМ двигателей Ford 1.6 TI-VCT 16v DURATEC.
Область применения
Набор специальных приспособлений, применяющихся для установки и настройки механизма газораспределения бензиновых двигателей Ford 1.6 DURATEC 16V. Также допускается использование изделия при ремонте моторов DURATORQ TDCI объемами 1,4 / 1,6 / 2,0 / 2,2 литра, выпуска с 2003 по настоящее время, в том числе Ford 1.6 TI-VCT 16v Duratec всех модификаций: HXDA, HXDB, SHDA, SHDB, SIDA, устанавливаемые на модели Ford Focus, C-Max, Mondeo, S-MAX.

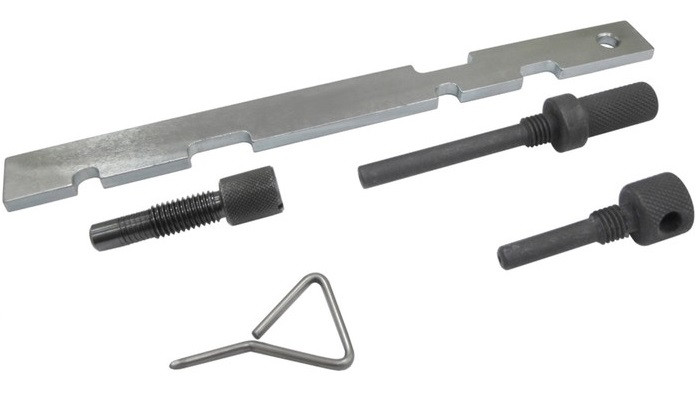

СОДЕРЖАНИЕ
| — | Установочная планка для фиксации распределительного вала (FORD 303-376B) |
| — | Шаблон для фиксации фазорегуляторов двигателей (FORD VCT 303-1097) |
| — | Стопор венца маховика (FORD 303-393A) |
| — | Набор фиксаторов для коленчатых валов (FORD: 303-574, 303-748, 303-735, 303-507) |
| — | Шпилька для фиксации плунжера натяжителя ремня ГРМ (FORD 303-1054) |
| — | Фиксатор коленчатого вала (FORD 303-1270) |
| — | Пластиковый кейс |
ГАРАНТИЯ
На инструменты и приспособления специального назначения торговой марки JONNESWAY® распространяется понятие «ограниченной гарантии», в связи с сокращением срока эксплуатации, связанным с повышенным износом некоторых деталей конструкции при использовании. Срок эксплуатации изделия с заявленными характеристиками определен в 12 месяцев с начала использования инструмента. Начало эксплуатации определяется по дате продажи, указанной в гарантийном талоне JONNESWAY® или фискальном документе, подтверждающем факт приобретения конкретного изделия. Срок применения инструмента с объявленными характеристиками может быть изменен индивидуально, как в сторону уменьшения, так и в сторону увеличения в зависимости от интенсивности и условий эксплуатации конкретного изделия (группы изделий).
Претензии по отношению к инструменту, вышедшему из строя в течение гарантийного срока, принимается к рассмотрению уполномоченным представителем JONNESWAY® ENTERPRISE CO., LTD., в соответствии с Законом «О Защите прав потребителя».
Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:
- Нагрузок, превышающих расчетные.
- Воздействий, не связанных с выполнением основных функций изделия.
- Нарушений правил хранения, обслуживания и применения.
- Естественного износа.
В этой связи, производитель настоятельно рекомендует:
1) Подбирать и использовать инструмент согласно производимой работе и строго по назначению.
2) Не наносить удары по телу инструмента или элементам изделия другими предметами, если подобное не предусмотрено конструкцией.
3) Не допускать падения инструмента с большой высоты на твердую поверхность.
4) Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.
5) Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.
6) Правильно и своевременно производить работы по техническому обслуживанию инструмента.
7) При использовании специальных приспособлений и средств диагностики, руководствоваться исключительно рекомендациями производителя по ремонту и эксплуатации обслуживаемой техники.
8) Правильно и своевременно производить очистку инструмента от загрязнений.
.
Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков проведения ремонтных работ изделий, осуществлявшихся неуполномоченными на это лицами, изменений конструкции, или самостоятельной установки неоригинальных компонентов и деталей изделий.
Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественных материалов, ошибок при сборке, человеческого фактора или по иным причинам).
Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.
КАК ИСПОЛЬЗОВАТЬ
Специальный инструмент ГРМ 1.
6L Duratec-16V Ti-VCTВ данной статье рассмотрим, как выглядит специальный инструмент ГРМ для Форд Фокус 2 с двигателем 1.6L Duratec-16V Ti-VCT. Также здесь вы найдете эскизы с размерами для его самостоятельного изготовления и ссылки для покупки в магазине. Данная тема неотрывно связана с этой — Замена ремня ГРМ на двигателе 1.6L Duratec-16V Ti-VCT (115 л.с.)
Фиксатор шестерен распредвалов- Итак, первое приспособление – фиксатор шестерен (муфт) VCT, который называют «бабочкой», у меня она выглядит так:
Это набор Force 905G8
Здесь отмечу следующее: во-первых, стрелка, которая должна указывать вверх при установке, нанесена неверно. Также есть сомнения в стороне нанесения самой надписи, так как центральные выступы имеют немного разную высоту. В инструменте фирмы Licota (ATA-2018) эти выступы расположены наоборот.
В принципе данное различие не будет влиять на работоспособность системы VCT.
На муфтах отверстия для масла овальные, что дает нам небольшую погрешность их закрепления на распредвалах, при условии, что сами валы стоят как надо. На моем двигателе при замене ГРМ, перед его демонтажем, данная бабочка встала надписью вперед. Была установлена ВМТ в первом цилиндре. При этом обратной стороной бабочка не влазила, а в ГРМ до меня не вмешивались.
Приобрести подобный набор можно в магазине Все инструменты, вот ссылка на набор JTC 4763 или МАСТАК 103-21403C. Цена приемлемая. Также его можно купить на Алиэкспресс, вот ссылка, тут дешевле. Вот вместе с планкой. Но если есть желание можно попробовать изготовить самому.
Ниже выкладываю обрисовку на миллиметровке бабочки Force. Толщина металла 10 мм. Данный чертеж также выкладывал на форуме ffclub и сайте auto-bk.ru
- Следующий инструмент ГРМ — планка для выставления распределительных валов и специальный болт — упор для коленвала, при помощи которого мы можем точно выставить верхнюю мертвую точку в первом цилиндре.
Данные приспособления также можно изготовить самостоятельно. А можно приобрести набор JTC 4090. На Алиэкспрессе цена ниже, вот ссылка на набор. Без упаковки еще дешевле.
Данные приспособления также можно изготовить самостоятельно. А можно приобрести набор JTC 4090. На Алиэкспрессе цена ниже, вот ссылка на набор. Без упаковки еще дешевле.- Держатель или ключ шкива приводных ремней. Если делать его самому, то здесь много различных вариантов, при этом размеры не критичны, главное ручку подлиннее, чтобы был удобен хват и примерное попадание в овальные отверстия шкива. Вот так выглядит оригинальный ключ:
Вот чем работал я:
В основе болты М12. Как видно, после работы он даже немного погнулся
Есть еще такой вариант (с ffclub), он сложнее, но думаю удобен:
- И последнее это фиксатор маховика, который вставляется в окно стартера, прикручивается в места его крепления и служит для фиксации коленвала в положении ВМТ в первом цилиндре. Лично я делал без него. Но каждый для себя решает сам. Вообще с ним будет спокойнее. Купить можно такой JTC 4721
Вообще с ним будет спокойнее. Купить можно такой JTC 4721Так выглядит Licota ATA-0504:
Вот вариант для самостоятельного изготовления (тоже не мой):
Данных приспособлений достаточно, чтобы верно выставить фазы газораспределения на двигателе 1.6L Duratec-16V Ti-VCT (115 л.с.) Форд Фокус 2 при замене ремня ГРМ.
Запчасти FORD FOCUS II седан (DB_, FCH, DH) 1.8 TDCi
1
… все производителиALFA ROMEOAUDIBMWCITROËNDAFFIATFORDHONDAHYUNDAIIVECOKIAMANMAZDAMERCEDES-BENZMITSUBISHINISSANOPELPEUGEOTRENAULTROVERSCANIASEATSKODASMARTTOYOTAVOLVOVWABARTHACACURAAEBIAECAEOLUSAGCOAGRALEAIXAMALCATELEXANDER DENNISALFA ROMEOALLGAIERALPHEONA LPINAALPINEAMCAM GENERALAMWANADOLANCHIANDORIAANFINIAPRILIAARMATRACAROARTEGAASHOK LEYLANDASIA MOTORSASKAMASTON MARTINASTRAATALAAUDIAUDI (FAW)AUDI (SAIC)AUSTINAUSTIN-HEALEYAUTOBIANCHIAUTO UNIONAUTOZAMAUVERLANDAVANTIAVIAAVIA (MISA)AYATSBAHMANBAICBAIC HUANSUBAIC-ORVBAIC RUIXIANGBAIC WEIWANGBAIYUNBAJAJ TEMPOBAOJUN (SGMW)BAOLONGBARKASBARREIROSBASAKBAUTZBAWBCSBEDFORDBEIJINGBELARUSBENDEBENELLIBENTLEYBERKHOFBERLIETBERTONEBESTURN (FAW)BETABHARATBENZBIMOTABITTERBIZZARRINIBMCBM TRACTOR SBMWBMW (BRILLIANCE)БОГДАНБОЛВЕЛБОНДБОРГВАРДБОВАBRABUSBRANSONBREDAMENARINIBUSBREMACHBRILLIANCEBRISTOLBUCHERBUELLBUESSINGBUGATTIBUICKBUIK (SGM )BYDCADILLACCADILLAC (SGM)CAGIVACALLAWAYC.
-WERKEVENIRAUTOVENUCIAVESPAVICTORYVSEONVMVOLVOVOLVO ASIAVOLVO BMVOLVO (CHANGAN)VPGVUHLVWVW (FAW)VW (SVW)WANFENGWARTBURGWESTERN STARWESTFIELDWIESMANNWOLSELEYWULINGWULING (SGMW)XINKAIYAGMURYAMAHAYCACOYEMAYUEJINYUGOYULONZ АМЬЯДЗАРООКЗАСТАВАЗАЗЗЕНОС КАРСЗЭТОРЖОНХУА (БРИЛЛИАНС)ЧЖУНСИН (ZX AUTO)ЗИНОРОЗОТИЕЗУЕНДАПП
Загрузка… 2
… все модели5000-серия, 1985/01 — 1999/126000-серия, 1976/01 — 1991/127000-серия, 1973/01 — 1988/12B-MAX (JK), 2012/10 — n/aB-MAX Фургон (JK), 2012/08 — n/aCAPRI I (ECJ), 1968/12 — 1974/02CAPRI II (GECP), 1974/02 — 1977/12CAPRI III (GECP), 1978/01 — 1987/04Грузовой, 1981 /04 — n/aC-MAX (DM2), 2007/02 — 2010/09C-MAX II (DXA/CB7, DXA/CEU), 2010/04 — 2019/06C-MAX II Фургон, 2010/10 — 2019/ 06CONSUL купе (GGCL), 1972/01 — 1975/12CONSUL (GGFL), 1972/01 — 1975/12CONSUL Turnier (GGNL), 1972/01 — 1975/12CORSAIR, 1963/10 — 1971/03CORSAIR Estate, 1965/10 — 1971/03CORTINA, 1962/10 — 1972/03CORTINA Coupe, 1962/1 0 — 1972/03CORTINA Estate, 1962/10 — 1972/03COUGAR (EC_), 1998/08 — 2001/12COURIER Pickup, 1996/03 — 2013/12ECONOVAN (KBA, KCA), 1986/03 — 1992/03ECONOVAN Van (KAA), 1985/05 — 1992/03ECOSPORT, 2011/09 — n/aESCORT CLASSIC (AAL, ABL), 1998/10 — 2000/07ESCORT CLASSIC Turnier (ANL), 1999/02 — 2000/07ESCORT I (AFH, ATH), 1968/01 — 1976/02 ESCORT II (ATH), 1973/03 — 1981/07 ESCORT III Convertible (ALD), 1983/09 — 1989/12 ESCORT III Express (AVA), 1981/01 — 1986/02 ESCORT III (GAA), 1980/09 — 1986/07 ESCORT III Turnier (AWA), 1980/09 — 1985/12 ESCORT II Turnier, 1975/04 — 1981/07 ESCORT I Turnier (ADH), 1968/06 — 1979/03 ESCORT IV Convertible (ALF), 1986 /01 — 1990/07ESCORT IV Express (AVF), 1986/02 — 1990/07ESCORT IV (GAF, AWF, ABFT), 1983/03 — 1994/10ESCORT IV Turnier (AWF, AVF), 1985/10 — 1990/10ESCORT В (ААЛ, АБЛ), 1990/07 — 1996/09ESCORT V Convertible (ALL), 1990/07 — 1995/01ESCORT V Express (AVF), 1990/07 — 1994/12ESCORT VI Convertible (ALL), 1994/03 — 2000/08ESCORT VI Estate Van ( AVL), 1995/01 — 2001/06ESCORT VI (GAL, AAL, ABL), 1995/01 — 2002/10ESCORT VI седан (GAL, AFL), 1995/01 — 2002/08ESCORT VI Turnier (GAL, ANL), 1995 /01 — 2002/10ESCORT V седан (AFL), 1993/08 — 1995/01ESCORT V Turnier (ANL), 1990/07 — 1995/01FIESTA кузов-фургон/MPV (F3L, F5L), 1989/04 — 1996/02FIESTA коробка Кузов/универсал (J5_, J3_), 1996/02 — n/aFIESTA Hatchback Van (FVD), 1983/03 — 1995/12FIESTA Hatchback Van (JV_), 1998/05 — 2003/08FIESTA Hatchback Van (WFVT), 1976/05 — 1986/11FIESTA I (GFBT) , 1976/05 — 1983/08FIESTA II (FBD), 1983/09 — 1989/11FIESTA III (GFJ), 1989/01 — 1997/01FIESTA IV (JA_, JB_), 1995/08 — 2006/06FIESTA седан, 2010/ 04 — н/д FIESTA VI (CB1, CCN), 2008/06 — н/д FIESTA VII (HJ, HF), 2017/05 — н/д FIESTA VII Фургон, 2018/09 — н/д FIESTA VI Фургон, 2008/08 — н/дFIESTA V (JH_, JD_), 2001/11 — 2014/12Фургон FIESTA V, 2002/05 — 2010/12F-MAX, 2018/11 — н/аFOCUS C-MAX (DM2), 2003/10 — 2007/ 03FOCUS I (DAW, DBW), 1998/09 — 2009/11FOCUS I универсал (DNW), 1998/08 — 2005/03FOCUS II кабриолет, 2006/10 — 2010/09FOCUS II (DA_, HCP, DP), 2004/07 — 2013/09FOCUS II универсал , 2004/07 — 2011/07FOCUS III, 2010/07 — н/aFOCUS III Универсал, 2012/02 — н/aFOCUS III Хэтчбек, 2011/01 — н/aFOCUS III седан, 2010/07 — н/aFOCUS III Turnier, 2010/07 — n/aFOCUS II седан (DB_, FCH, DH), 2005/04 — n/aFOCUS II Turnier (DA_, FFS, DS), 2004/07 — 2012/09FOCUS I седан (DFW), 1999 /02 — 2009/11FOCUS I Turnier (DNW), 19 лет99/02 — 2007/12FOCUS IV (HN), 2018/01 — n/aFOCUS IV седан (HM), 2018/11 — n/aFOCUS IV Turnier (HP), 2018/09 — n/aF-SERIES, 1960/ 01 — 2005/12FUSION (JU_), 2002/08 — 2012/12GALAXY III (CK), 2015/01 — n/aGALAXY II (WA6), 2006/05 — 2015/06GALAXY I (WGR), 1995/03 — 2006 /05GALAXY MK III VAN (CK), 2019/03 — n/aGALAXY MK II VAN (WA6), 2006/05 — 2015/06GALAXY MK I VAN (WGR), 1995/03 — 2006/05 ГРАНАДА (GGTL, GGFL), 1972/01 — 1977/08 ГРАНАДА I купе (GGCL), 1972/01 — 1976/02 ГРАНАДА II (ГУ), 1977/08 — 1985/08 ГРАНАДА Turnier (GGNL), 1972/01 — 1977/08 GRANADA Turnier (GNU), 1977/08 — 1985/08 GRAND C-MAX (DXA/CB7, DXA/CEU), 2010/12 — 2019/ 06GRAND C-MAX Van, 2010/12 — 2019/06GT, 2003/06 — n/aGT, 2016/09 — n/aKA+ III седан (TK, FK), 2014/08 — n/aKA+ III (UK, FK) , 2014/08 — н/дКА (РБ_), 1996/09 — 2008/11КА (РУ8), 2008/10 — 2016/05КА Фургон (РБ), 2002/05 — 2005/05КУГА I, 2008/02 — 2012/ 11KUGA II (DM2), 2012/05 — н/aKUGA III (DFK), 2019/07 — н/aKUGA II VAN, 2012/05 — n/aKUGA I VAN, 2008/02 — 2012/11MAVERICK, 2001/02 — n/aMAVERICK (UDS, UNS), 1993/02 — 1998/04MAVERICK VAN, 1996/06 — 1998/04 MONDEO I (GBP), 1993/02 — 1996/08 MONDEO II (BAP), 1996/08 — 2000/09 MONDEO III (B5Y), 2000/10 — 2007 /03MONDEO III седан (B4Y), 2000/10 — 2007/09MONDEO III Turnier (BWY), 2000/10 — 2007/03MONDEO II седан (BFP), 1996/08 — 2000/09MONDEO II Turnier (BNP), 1996/08 — 2000/09 MONDEO I седан (GBP), 1993/01 — 1996/08 MONDEO I Turnier (BNP), 1993/01 — 1996/08 MONDEO IV (BA7), 2007/03 — 2015/01 MONDEO IV седан (BA7), 2007/ 03 — 2015/01 MONDEO IV Turnier (BA7), 2007/03 — 2015/01 фургон MONDEO IV, 2007/03 — 2015/01 хэтчбек MONDEO V (CE), 2014/09- n/aMONDEO V седан (CD), 2012/09 — n/aMONDEO V Turnier (CF), 2014/09 — n/aORION I (AFD), 1983/07 — 1986/03ORION II (AFF), 1985/12 — 1990/07ORION III (GAL), 1990/01 - 1996/09P 100 I, 1982/04 — 1987/09P 100 II, 1987/10 — 1992/12PUMA (EC_), 1997/03 — 2002/06PUMA (J2K, CF7), 2019/09 — n/aRANGER (ER, EQ, R_), 1997/04 — 2011/12RANGER (ET), 2005/01 — 2012/07RANGER (TKE), 2011/04 — n/aSCORPIO I (GAE , ГГЭ), 1985/04 — 1994/09SCORPIO II (GFR, GGR), 1994/10 — 1998/08SCORPIO II Turnier (GNR, GGR), 19 лет94/10 — 1998/08SCORPIO I седан (GGE), 1986/01 — 1994/12SCORPIO I Turnier (GGE), 1988/05 — 1994/09SIERRA I хэтчбек, 1984/02 — 1995/10SIERRA I хэтчбек (GBC), 1982 /08 — 1987/02SIERRA II (GBG, GB4), 1987/01 — 1993/02SIERRA II Хэтчбек (GBC, GBG), 1987/01 — 1993/03SIERRA II Turnier (BNG), 1987/01 — 1993/02SIERRA Turnier ( BNC), 1982/08 — 1986/12S-MAX (CJ, WA6), 2015/01 — n/aS-MAX VAN (WA6), 2006/05 — 2014/12S-MAX (WA6), 2006/05 — 2014 /12УЛИЦА КА (RL2), 2003/03 — 2005/07TAUNUS 12M I, 1951/12 — 1963/02TAUNUS 12M II (11G), 1966/08 — 1971/06TAUNUS 12M II (12G), 1966/08 — 1971/06TAUNUS 12M II купе (13G), 1966/08 — 1971/06TAUNUS 12M II купе (P4), 1962/12 — 1967/04TAUNUS 12M II (P4), 1962/07 — 1967/04TAUNUS 12M II Turnier, 1953/05 — 1963/02TAUNUS 12M II Turnier (15G), 1966/09 — 1971/06TAUNUS 12M II Turnier (P4), 1963/04 — 1967/04TAUNUS 15M I, 1954/09 — 1958/09TAUNUS 15M II (21G), 1966/08 — 1971/06TAUNUS 15M II (22G), 1966/08 — 1971/06TAUNUS 15M II (28Г), 1966/08 — 1971/06TAUNUS 15M II (29G), 1966/08 — 1971/06TAUNUS 15M II Coupe (23G), 1966/08 — 1971/06TAUNUS 15M II Turnier (25G), 1966/09 — 1971/07TAUNUS 17M I, 1957/08 — 1960/11TAUNUS 17M II (21), 1964/09 — 1968/10TAUNUS 17M II (31F), 1967/07 — 1974/04TAUNUS 17M II (32F), 1967/07 — 1974/04TAUNUS 17M II купе (33F), 1967/07 — 1974/04TAUNUS 17M II Coupe (P3), 1961/11 — 1965/01TAUNUS 17M II (P3), 1960/09 — 1965/01TAUNUS 17M II Turnier, 1957/08 — 1960/11TAUNUS 17M II Turnier (21 ), 1964/11 — 1967/10TAUNUS 17M II Turnier (35F), 1967/09 — 1974/04TAUNUS 17M II Turnier (36F), 1967/09 — 1974/04TAUNUS 17M II Turnier (P3), 1960/12 — 1965/01TAUNUS 20M II, 1964/ 11 — 1968/10TAUNUS 20M II (41F), 1967/07 — 1974/04TAUNUS 20M II (42F), 1967/07 — 1974/04TAUNUS 20M II Coupe (43F), 1967/07 — 1974/04TAUNUS 20M II Turnier, 1964 /11 — 1968/10TAUNUS 20M II Turnier (46F), 1967/07 — 1974/04TAUNUS 20M II XL (51F), 1967/07 — 1974/04TAUNUS 20M II XL (52F), 1967/07 — 1974/04TAUNUS 20M II XL купе (53F), 1967/07 — 1974/04TAUNUS 26M XL (52F), 1969/10 — 1974/04TAUNUS 26M XL купе (53F), 1969/10 — 1974/04TAUNUS купе, 1975/05 — 1979/08TAUNUS купе (GBCK), 1970/ 08 — 1976/02TAUNUS (GBFK), 1970/08 — 1976/02TAUNUS (GBTK), 1970/01 — 1976/02TAUNUS (GBTS, GBFS, CBTS), 1975/05 — 1979/07TAUNUS I, 1951/01 — 1953/ 08TAUNUS III Turnier (GBNS), 1979/07 — 1982/12TAUNUS Turnier (GBNK), 1970/08 — 1976/02TAUNUS Turnier (GBNS), 1975/05 — 1979/08TAUNUS V (GBS, GBNS), 1979/07 — 1982 /12TOURNEO CONNECT, 2002/06 — 2013/12TOURNEO CONNECT / GRAND TOURNEO CONNECT MPV, 2022/02 — n/aTOURNEO CONNECT / GRAND TOURNEO CONNECT V408 MPV, 2013/09- n/aTOURNEO COURIER B460 MPV, 2014/02 — n/aTOURNEO CUSTOM V362 Bus (F3), 2012/04 — n/aTRANSIT Bus, 1955/04 — 1967/07TRANSIT Bus (72E, 73E), 1965/11 — 1978 /09Автобус TRANSIT (E_ _), 1994/06 — 2000/07Автобус TRANSIT (E_ _), 1991/01 — 1994/09Автобус TRANSIT (FD_ _, FB_ _, FS_ _, FZ_ _, FC_ _), 2006/04 — 2014/12Транзитный автобус (FD_ _, FB_ _, FS_ _, FZ_ _, FC_ _), 2000/01 — 2006/05Транзитный автобус (T_ _), 1985/10 — 1992/09Транзитный автобус (V_ _), 1977/11 — 1986/10TRANSIT CONNECT Фургон/MPV, 2022/05 — n/aTRANSIT CONNECT MPV, 2013/02 — n/aTRANSIT CONNECT (P65_, P70_, P80_), 2002/06 — n/aTRANSIT CONNECT V408 Box Body/MPV, 2013/02 — n/aTRANSIT COURIER B460 фургон/универсал, 2014/02 — n/aTRANSIT COURIER B460 MPV, 2014/02 — н/aTRANSIT CUSTOM V362 автобус (F3), 2012/04 — н/aTRANSIT CUSTOM V362 фургон ( ФГ, ФЗ), 2012/09- n/aTRANSIT Платформа/шасси (74E), 1968/12 — 1978/09 Платформа TRANSIT/шасси (E_ _), 1991/04 — 1994/08 Платформа TRANSIT/шасси (E_ _), 1994/08 — 2000/07 Платформа TRANSIT/ Шасси (FM_ _, FN_ _), 2000/01 — 2006/05 Платформа TRANSIT/шасси (FM_ _, FN_ _, FF_ _), 2006/04 — 2014/12 Платформа TRANSIT/шасси (T_ _), 1985/10 — 1992 /09TRANSIT Платформа/шасси (V_ _), 1977/11 — 1986/10Автобус TRANSIT TOURNEO, 2006/07 — 2014/08Автобус TRANSIT TOURNEO, 1994/08 — 2000/12Автобус TRANSIT TOURNEO (FC_ _), 2000/06 — 2006/ 03TRANSIT V363 Bus (FAD, FBD), 2013/08 — н/aTRANSIT V363 Платформа/шасси (FED, FFD), 2013/08 — н/aTRANSIT V363 Фургон (FCD, FDD), 2013/08 — н/aTRANSIT Фургон, 1955/04 — 1967/07фургон TRANSIT (72E, 71E), 1965/11 — 1978/09фургон TRANSIT (81E), 1965/11 — 1973/07фургон TRANSIT (E_ _), 1994/06 — 2000/12фургон TRANSIT (E_ _ ), 1991/05 — 1994/06фургон TRANSIT (FA_ _), 2000/01 — 2006/05фургон TRANSIT (FA_ _), 2006/04 — 2014/12фургон TRANSIT (T_ _), 1985/09 — 1992/09фургон TRANSIT ( V_ _), 1977/01 — 1986/10ZEPHYR III, 1962/03 — 1968/03ZEPHYR III Универсал, 1962/03 — 1968/03ZEPHYR IV, 1968/03 — 1972/10ZEPHYR IV Универсал, 1968/03 — 1972/ 10 ЗОДИАК, 1966/03 — 19Универсал 72/10ZODIAC, 1962/03 — 1972/10
Загрузка.
..
Замена ремня ГРМ Форд Фокус 2. Замена ремня ГРМ Форд Фокус 2 фото.
Замена ремня ГРМ Форд Фокус 2 производится каждые 100 тыс. км , согласно регламенту. Но, на самом деле, его замена может потребоваться намного раньше – каждые 60 тыс. км . Все зависит от условий эксплуатации.
FF2 Ремень ГРМ срочная замена знаков:
- масляные следы на поверхности ремня;
- трещины, подрезы, отделение ткани от резины;
- появление складок, трещин, канавок или выпуклостей на наружной поверхности;
- изношенная торцевая поверхность;
- Шум ролика натяжителя.
Процедура совмещения этикеток требует особого внимания при замене ремня.
Несоблюдение правил и последовательности может привести к отказу двигателя (встрече клапанов с поршнями)!
Обязательным условием успешного проведения процедуры является наличие специального набора для установки фаз газораспределительного механизма.
Ремень ГРМ оригинальный и его аналоги для Ford Focus 2
Ремень ГРМ Ford Focus 2 с двигателем 1.6 Duratec имеет оригинальный сменный комплект с артикулом Ford 1 672 144. Лидер продаж. В этот комплект входят:
- Ремень ГРМ — 1 823 388
- ролик натяжителя — 1 361 840
- крепежные болты 9 0027
- Contitech CT 881 K3
- Dayco KTB461
- Ина 530 0495 10
Кроме комплектов для замены ремня ГРМ других производителей можно приобрести:
1
Автомобиль устанавливается на двухстоечный подъемник.
2
Клемма автомобильного аккумулятора удалена.
3
Металлическая защита двигателя демонтирована.
4
Крепежные ремни не предназначены для повторной установки на текущем автомобиле.
5
Ремни навесных агрегатов обрезаны.
6
Отвернуты два болта и одна гайка крепления генератора, сняты электрические разъемы.
7
Вынимается верхняя шпилька и снимается генератор.
8
Откручиваются четыре болта крепления верхней опоры двигателя.
9
Верхняя опора двигателя демонтирована.
10
Крышка ремня ГРМ отвинчена.
11
Верхняя крышка опоры двигателя и кронштейн демонтированы.
12
Сняты провода свечей зажигания и отвернуты болты клапанной крышки.
13
Клапанная крышка снята.
14
Переднее правое колесо снято.
15
Правый лайнер снят.
16
Чтобы найти верхнюю точку коленчатого вала, он вращается по часовой стрелке.
Затем он блокируется при этом с помощью специального упора.
17
Между распределительными валами устанавливается специальная планка.
18
Болт крепления шкива коленчатого вала откручен.
19
Шкив коленчатого вала демонтируется, для этого используется специальный съемник, так как он крепится очень прочно.
20
Нижняя часть кожуха ремня ГРМ отвинчивается и снимается.
21
Общий вид ремня ГРМ без защитных кожухов и клапанной крышки двигателя.
22
Ролик натяжителя ремня ГРМ откручен.
23
Ремень ГРМ снят.
24
Ремень ГРМ и натяжной ролик снимаются.
25
Устройство очищено от пыли и грязи.
26
Установлен новый ролик натяжителя ремня ГРМ.
27
Устанавливается и натягивается новый ремень ГРМ.
28
Шкив коленчатого вала и нижняя крышка ремня ГРМ очищены от грязи.
29
Шкив и нижняя крышка ремня ГРМ устанавливаются обратно.
30
Крышка клапана промывается перед установкой.
31
На новую прокладку клапанной крышки устанавливается чистый колпачок. Прокладку необходимо заменять при каждом снятии и установке крышки, так как существует риск, что старая прокладка может не обеспечить надлежащей герметичности.
32
С распредвалов снимается специальная планка и обезжиривается седло клапанной крышки.
33
Клапанная крышка устанавливается на свое место.
