Ваз 2107 не работает панель приборов

Авто-помощь

Советы для автомобилистов

Не работают приборы на ваз 2107

Когда перестают работать приборы и контрольные лампы на приборном щитке, водителю любого автомобиля, в том числе и ВАЗ-2107, становиться неуютно, находиться в салоне своей автомашины, так как ему не будет хватать той информации, какую даёт щиток приборов, как при запуске двигателя, так и во время движения.

Первое, что обычно делают водители, проверяют предохранитель F10 (10А), находящийся в монтажном блоке и состояние его клемм. Если предохранитель не перегорел, то причину отказа в работе щитка приборов придётся искать в нём самом. Поэтому, снимаем щиток приборов и в левом углу ищем два двойных чёрных провода, которые крепятся к кузову автомобиля. Это «масса», проверяем, есть ли хороший контакт и затянута ли гайка крепления.

Заодно, сразу же, посмотрите, утоплены ли полностью колодки, а также можно их разъединить и проверить состояние контактов. Бывает, что при монтаже их подогнули, а за счёт вибраций они отходят друг от друга и панель приборов перестаёт работать.

Но самой частой причиной отказа щитка приборов является то, что штыри к печатной плате панели приборов крепятся с помощью заклёпок, а данное соединение не надёжное. В результате чего, пропадает контакт, и щиток приборов перестает работать совсем или работает периодически, то включается, то выключается. Особенно это проявляется зимой, пока салон машины не прогреется, щиток не работает, при достижении определённой плюсовой температуры, за счёт расширения металла заклёпок, контакт восстанавливается.

Для устранения этой причины придётся высверлить алюминиевые клёпки, которые держат коммутационную плату и добраться до разъёмов колодок. Учитывая то, что ножи разъёмов расклёпаны медными клёпками и не пропаены, из-за этого и теряется контакт, который можно восстановить, вооружившись обыкновенным паяльником. Тогда эта болезнь щитка приборов автомобиля ВАЗ-2107 исчезнет навсегда. При сборке, вместо высверленных алюминиевых заклёпок можно завернуть саморезы.

11 комментариев

перестала работать панель приборов ничего не не показывает так же перестал работать генератор вентилятор все что от замка зажигания работает, замок смотрел даже просто проводами проверял все равно нет так же противотуманки подключены к проводу замка зажигания плюсового тоже не работают, предохранители все рабочие машина заводится но работает только на подсосе и то троит.

Извините, за столь неспешный ответ. Если на автомобиле установлена сигнализация — возможно причина в ней, нужно искать реле, которое размыкает +12v у замка зажигания. В любом случае лучше полностью проверить проводку.
Так же возможно короткое замыкание в генераторе, но в таком случае аккумулятор грелся очень сильно и быстро разряжался.

Доброго дня! А, может ли пропадать зарядка на АКБ из за плохого контакта на штырях к печатной плате? У меня в мороз не работают приборы и в полнакала горит лампочка ручника опущенном и тухнет при поднятом. Как в машине прогреется температура, все приходит на место и нормально работает.

Нуржан, нашел причину, у меня такая же беда, акб посадил, перерыл все цепи, не проходит, так и горит в полнакала рудник, только реле приборов нашел перечисленное, почистил- эффекта ноль, ещё нашел оборванный провод с лягушки заднего хода, помню от него ближний пропадал, может сигнала?

добрий день підкажіть в чому причина на ваз 2104 пропала підсвітка приборів провіряв лампи контакти предохранітелі вона працювала дабре але я поміняв радіатор пічки і після того пропала що маже бути?

Подскажите пожайлуста, у меня ваз 2105 инжектор когда глушу двигатель и вытаскиваю ключь из зажигания панель приборов остаётся под напрежением, горит лампа аккумулятора, тускло горит лампа масла, стрелки показания температуры и заряда частично опускаются но остаются в рабочем положении.

На классике это решается пропаиванием панели

Как правильно пропаять панельку

Доброго дня. Подскажите пожалуйста в чем может быть проблема у меня воз 2107 в мороз сначала отказали поворотники, потом вся панель приборов, и перестал идти заряд акб, уже поменять блок предохранителя, поменял реле поворотников, проверил замок зажигания на исправность и панель приборов все работает.

И поменял реле регулятора напрежения генератора, сам автомобиль работает отлично

На холодную не показывает датчики прибора 2107, а как нагреется всё показывает подскажите пожалуйста

Почему не горит подсветка панели приборов ВАЗ-2107 и что делать

Что делать, если по каким-либо причинам не горит подсветка панели приборов автомобиля ВАЗ-2107? Данная проблема особо не влияет на безопасность вождения, однако все же создает водителю определенный дискомфорт. В ночное время ему будет достаточно сложно ориентироваться на глазок, не видя показаний тахометра, спидометра, индикаторов уровня заряда АКБ или топлива, поэтому неисправность лучше устранять как можно скорее.

Замена ламп подсветки приборной панели

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

  • самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
  • выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
  • устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

Последний этап процедуры – это установка на место приборной панели, ее закрепление и подключение всех отсоединенных проводов и шлангов.

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

  • уровень топлива и заряда аккумуляторной батареи;
  • индикацию включения дальнего света и габаритных огней, активации ручника;
  • индикацию включения поворотников;
  • давление смазочной жидкости в двигателе.

Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

  • выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
  • сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
  • обрыв сопротивления в панели, который обычно вызывается перегревом;
  • плохой контакт в месте подключения системы подсветки к бортовой сети.

Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.

Не светится панель приборов ваз 2107

Если не горит панель приборов на ВАЗ 2107, то это не оказывает негативного влияния на эксплуатацию автомобиля в светлое время суток. Однако очень сильные неудобства возникают с наступлением сумерек. Очень трудно управлять автомобилем в ночное время, если при этом не работает освещение приборной панели. В чем могут быть причины неисправности подсветки приборки на автомобиле ВАЗ 2107, а также способы их устранения, рассмотрим детально.

Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107

Ситуация, когда при включении подсветки панели приборов, отсутствует ее работоспособность, однозначно является неприятной. Если это произошло, то необходимо как можно быстрее устранить поломку, так как эксплуатация автомобиля в ночное время суток — это совсем не редкость, а обычное дело. Если не горит подсветка приборной панели ВАЗ 2107, то причиной этого могут быть следующие факторы:

  1. Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы.
    В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.

Это основные причины неисправности освещения щитка приборов на ВАЗ 2107. Кроме основных неисправностей, есть дополнительные, например, повреждение питающего провода. Если в арсенале имеется мультиметр, то выявить такую неисправность не составит большого труда. Даже при отсутствии мультиметра вовсе не обязательно обращаться в автосервис, чтобы исправить возникшую неисправность, можно использовать пробник с лампочкой.

Какие лампы устанавливать в панель приборов для освещения

Одна из встречающихся причин неисправности — это перегорание ламп накаливания. Чтобы восстановить работоспособность освещения приборки, понадобится ее разобрать, и произвести замену ламп. В силу того, что подсветка приборки ВАЗов реализуется за счет применения обычных ламп накаливания, многие автовладельцы стремятся модернизировать такую конструкцию. Выясним, какие лампы устанавливать в приборку, чтобы восстановить работоспособность освещения.

  • Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
  • Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство — это низкая цена. Вместе с тем они имеют непродолжительный срок службы, а также их качество свечения желает лучшего. Именно поэтому рекомендуется сразу установить светодиодные лампы в подсветку панели приборов семерки.

Это интересно! Если меняется лампа накаливания индикации заряда аккумулятора, то понадобится к светодиоду припаять резистор соответствующего номинала. Если просто заменить галогенку индикации заряда на светодиодный осветительный элемент, то зарядка аккумулятора не будет происходить правильно.

Как видно из материала, устранить неисправность подсветки панели приборов семерки вовсе не трудно. Для этого необходимо должным образом подойти к выявлению причин поломки, и осуществить устранение неисправности. Если есть желание, то приборку можно тюнинговать не только путем вкручивания вместо галогеновых ламп светодиодных, но еще и дополнить щиток светодиодными лентами, что позволит улучшить качество освещения щитка и придать индивидуальности.

Советы для автомобилистов

Когда перестают работать приборы и контрольные лампы на приборном щитке, водителю любого автомобиля, в том числе и ВАЗ-2107, становиться неуютно, находиться в салоне своей автомашины, так как ему не будет хватать той информации, какую даёт щиток приборов, как при запуске двигателя, так и во время движения.

Первое, что обычно делают водители, проверяют предохранитель F10 (10А), находящийся в монтажном блоке и состояние его клемм. Если предохранитель не перегорел, то причину отказа в работе щитка приборов придётся искать в нём самом. Поэтому, снимаем щиток приборов и в левом углу ищем два двойных чёрных провода, которые крепятся к кузову автомобиля. Это «масса», проверяем, есть ли хороший контакт и затянута ли гайка крепления.

Заодно, сразу же, посмотрите, утоплены ли полностью колодки, а также можно их разъединить и проверить состояние контактов. Бывает, что при монтаже их подогнули, а за счёт вибраций они отходят друг от друга и панель приборов перестаёт работать.

Но самой частой причиной отказа щитка приборов является то, что штыри к печатной плате панели приборов крепятся с помощью заклёпок, а данное соединение не надёжное. В результате чего, пропадает контакт, и щиток приборов перестает работать совсем или работает периодически, то включается, то выключается. Особенно это проявляется зимой, пока салон машины не прогреется, щиток не работает, при достижении определённой плюсовой температуры, за счёт расширения металла заклёпок, контакт восстанавливается.

Для устранения этой причины придётся высверлить алюминиевые клёпки, которые держат коммутационную плату и добраться до разъёмов колодок. Учитывая то, что ножи разъёмов расклёпаны медными клёпками и не пропаены, из-за этого и теряется контакт, который можно восстановить, вооружившись обыкновенным паяльником. Тогда эта болезнь щитка приборов автомобиля ВАЗ-2107 исчезнет навсегда. При сборке, вместо высверленных алюминиевых заклёпок можно завернуть саморезы.

11 комментариев

перестала работать панель приборов ничего не не показывает так же перестал работать генератор вентилятор все что от замка зажигания работает, замок смотрел даже просто проводами проверял все равно нет так же противотуманки подключены к проводу замка зажигания плюсового тоже не работают, предохранители все рабочие машина заводится но работает только на подсосе и то троит.

Извините, за столь неспешный ответ. Если на автомобиле установлена сигнализация — возможно причина в ней, нужно искать реле, которое размыкает +12v у замка зажигания. В любом случае лучше полностью проверить проводку.
Так же возможно короткое замыкание в генераторе, но в таком случае аккумулятор грелся очень сильно и быстро разряжался.

Доброго дня! А, может ли пропадать зарядка на АКБ из за плохого контакта на штырях к печатной плате? У меня в мороз не работают приборы и в полнакала горит лампочка ручника опущенном и тухнет при поднятом. Как в машине прогреется температура, все приходит на место и нормально работает.

Нуржан, нашел причину, у меня такая же беда, акб посадил, перерыл все цепи, не проходит, так и горит в полнакала рудник, только реле приборов нашел перечисленное, почистил- эффекта ноль, ещё нашел оборванный провод с лягушки заднего хода, помню от него ближний пропадал, может сигнала?

добрий день підкажіть в чому причина на ваз 2104 пропала підсвітка приборів провіряв лампи контакти предохранітелі вона працювала дабре але я поміняв радіатор пічки і після того пропала що маже бути?

Подскажите пожайлуста, у меня ваз 2105 инжектор когда глушу двигатель и вытаскиваю ключь из зажигания панель приборов остаётся под напрежением, горит лампа аккумулятора, тускло горит лампа масла, стрелки показания температуры и заряда частично опускаются но остаются в рабочем положении.

На классике это решается пропаиванием панели

Как правильно пропаять панельку

Доброго дня. Подскажите пожалуйста в чем может быть проблема у меня воз 2107 в мороз сначала отказали поворотники, потом вся панель приборов, и перестал идти заряд акб, уже поменять блок предохранителя, поменял реле поворотников, проверил замок зажигания на исправность и панель приборов все работает.

И поменял реле регулятора напрежения генератора, сам автомобиль работает отлично

На холодную не показывает датчики прибора 2107, а как нагреется всё показывает подскажите пожалуйста

Вечер добрый! Перестала гореть приборка! Габариты горят, все ок! Что может быть? Заранее спасибо!

0 0 Рейтинг ответа: 0

Машина заводится. Работает нормально.

0 0 Рейтинг ответа: 0

Да все ок! А где предохранитель на подсветку?

0 0 Рейтинг ответа: 0

Тогда Димка у тебя два варика…На замке зажигания КОРИЧНЕВЫЙ провод..подожми контакт..обеспечь плотную посадку!! и второе. .На болту за приборкой есть реле зажигания..на этом же болту..висит масса общая для приборки…..Зачисти смажь и хорошо притяни.

0 0 Рейтинг ответа: 0

Предохранители и реле ВАЗ 2107. Неисправности электрики

Предохранители и реле ВАЗ 2107, электрические схемы

Часто при эксплуатации ВАЗ 2107 мы сталкиваемся с проблемами в электрике. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители и реле ВАЗ 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

Блок предохранителей ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей
5 — запасные предохранители
6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Предохранители ВАЗ-2107

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.
Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).
Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар. Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный

F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения. Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы. Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.
Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).
Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) — лампы задних противотуманных фонарей.

Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора
Лампы указателей поворота на приборной панели
Электропневмоклапан
Датчик топлива и лампа его окончания на приборной панели
Датчик температуры охлаждающей жидкости на приборной панели
Лампа стояночного тормоза на приборной панели

Лампа неполадок тормозной системы на приборной панели
Лампа заряда аккумулятора
Лампа закрытия дроссельной заслонки
Реле электровентилятора
Термовыключатель вентилятора
Обмотка возбуждения генератора.

Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.

F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.

F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.
Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа. Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.

F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов. Аналогично предыдущему.

F14 (10 А) — лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.
Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.

F15 (20 А) — лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей

F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар

F17 (7,5 А) — ближний свет в левой блок-фаре

Блок предохранителей и реле ВАЗ 2107

При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.

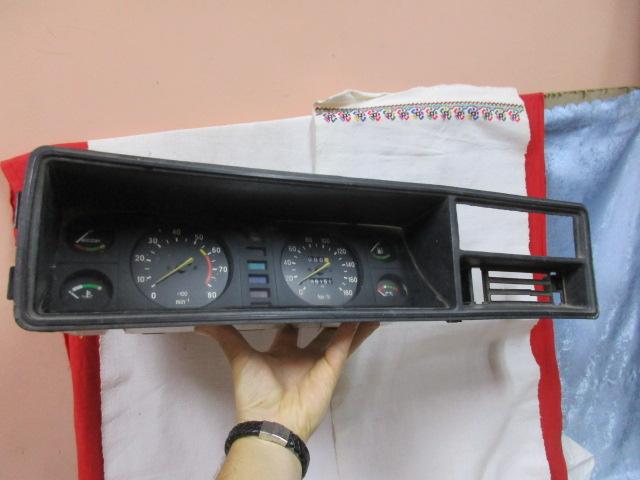

Приборная панель отечественной «Семерки» и ее особенности

Как и любой автомобиль, ВАЗ 2107 укомплектован панелью приборов. Она необходима для того, чтобы водитель мог следить за состоянием своего транспортного средства. В статье описывается панель приборов, установленная на «семерке»: основные элементы и их назначение. Кроме того, дается инструкция по снятию панели и сведения о тюнинге.

Элементы панели ВАЗ 2107 и их назначение

Опытные водители в полной мере пользуются информацией, которая отражается на индикаторах приборки. Следует знать, какие лампочки сигнализируют об аварийной ситуации.

  1. Если загорелась аварийная лампочка аккумуляторной батареи, то сначала следует проверить клеммы на батарее, а затем генератор.
  2. При горении лампочки давления масла желательно прекратить движение и проверить уровень масла. Если он недостаточный, долить необходимое количество.
  3. При горении лампочки тормозной жидкости следует остановиться и проверить уровень тормозной жидкости. Если необходимо, нужно долить жидкость.
  4. Датчик уровня топлива сигнализирует о том, когда в бензобаке осталось меньше 5 литров бензина.
  5. В красной зоне расположен датчик температуры охлаждающей жидкости. Если закипит двигатель, нужно остановиться и проверить уровень охлаждающей жидкости.

Схема приборной панели

Для того, чтобы иметь полную информацию о состоянии машины, нужно разбираться в схеме панели приборов, правда, для автомобилей с инжектором она имеет отличия.

Ниже дается описание элементов щитка приборов:

1 — зарядка аккумуляторной батареи;
2 — спидометр;
3 — одометр — счетчик пробега автомобиля;
4 – тахометр;
5 — датчик температуры охлаждающей жидкости;
6 — ECON– указатель экономного расхода топлива;
7 — комбинация приборов, включающая контрольные лампочки: включение правого и левого поворота, неисправность в системе силового агрегата, лампочка зарядки АКБ, включение габаритных огней, включение дальнего света, датчик давления масла, включен ручной тормоз;
8 — суточный пробег автомобиля;
9 — лампочка резерва топлива;
10 — указатель уровня топлива в бензобаке.

Клавиши приборки ВАЗ 2107

  1. Клавиша выключения внешнего освещения.
  2. Клавиша выключения обогрева заднего стекла.
  3. Клавиша включения противотуманного света при включенном ближнем свете фар.
  4. Переключатель скорости вращения вентилятора отопителя.

Инструкция по демонтажу

Для того, чтобы снять приборку, нужно изучить инструкцию по эксплуатации и выполнить последовательность действий:

  1. Обесточить авто путем отсоединения минусовой клеммы от АКБ.
  2. С помощью демонтируем колпачки с рычагов управления печкой.
  3. На следующем этапе нужно открутить крепежную гайку рукоятки обнуления суточного пробега.
  4. Сняв гайку и шайбу, следует протолкнуть рукоятку за приборную панель.
  5. С помощью тонкой отвертки нужно снять заглушку, под которой находится саморез, удерживающий щиток приборов. Откручиваем его крестовой отверткой.
  6. Снятие щитка следует делать аккуратно
  7. Открутив гайку троса спидометра, отсоединяем трос.
  8. Далее снимается шланг вакуумного разряжения со штуцера ECON показателя.
  9. Отсоединив три разъема проводов, можно снимать панель приборов с авто.
  10. Выполнив необходимые действия по ремонту или тюнингу, собирают панель в обратном порядке. Если не работают приборы, то нужно повторить операцию сборки и разборки.

Общие аспекты тюнинга

Выполнив тюнинг приборной панели ВАЗ 2107, можно изменить не только внешний вид, но и поднять ее эксплуатационные качества (автор видео — Auto overhaul).

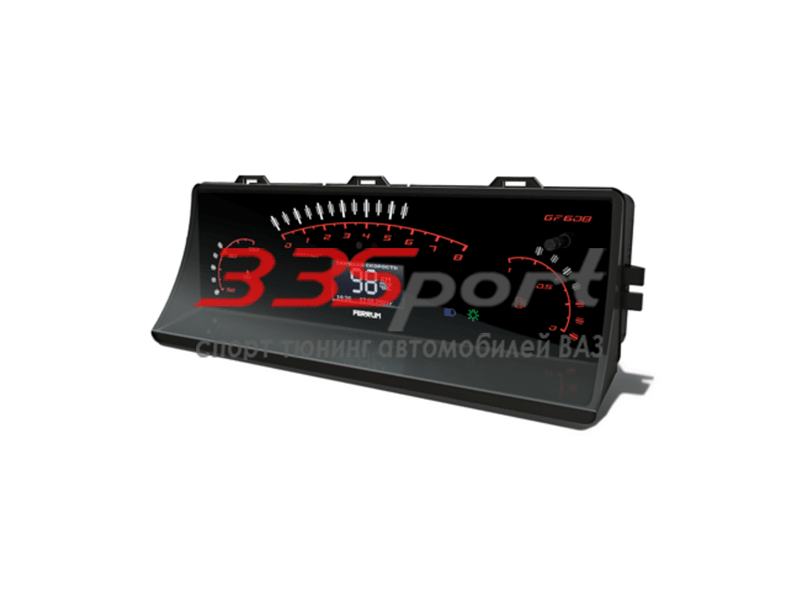

Для ночного времени электронную панель приборов на ВАЗ 2107 можно оборудовать хорошей подсветкой. Можно пофантазировать и использовать накладки на панель приборов для улучшения внешнего вида торпеды. Новые шкалы приборов ВАЗ 2107 можно изготовить самому или заказать их печать.

При наличии финансов на ВАЗ 2107 тюнинг лучше доверить профессионалам, которые сделают все качественно и быстро. Можно выполнить самому, только запастись терпением и если что-то не работает, нужно искать причины и исправлять.

Светодиодная подсветка панели

Наиболее популярным тюнингом является светодиодная подсветка приборов ваз 2107, которая делает торпеду привлекательной, особенно, в ночное время.

Для выполнения тюнинга, нужно будет приготовить:

  • 10 лампочек по 3 В;
  • специальный шлейф;
  • кусок провода от разъема molex;
  • резистора сопротивлением 680 ОМ.

Приборка со светодиодной подсветкой

Процедура состоит из трех этапов:

  1. Сначала нужно подготовить светодиоды, спилив у них головки. Затем нужно порезать провод от molex на куски по 3 см и загнуть их в форме буквы «Г». Подготовленные провода нужно припаять в местах, где будут размещаться светодиоды.
  2. На следующем этапе выполняется подрубка светодиодов. Из разрезанного шлейфа нужно сформировать проводки и с их помощью соединить 4 светодиода в одну цепь.
  3. Регулируется яркость с помощью ручки регулировки. Регулировать яркость нужно в каждой из двух цепей, содержащих по 4 светодиода. С такой подсветкой ездить нужно очень аккуратно.

Можно еще выполнить подсветку стрелок. Лучше всего это сделать на спидометре и тахометре.

Видео «Как демонтировать «приборку» на ВАЗ 2107»

В этом видео демонстрируется, как снять приборную панель ВАЗ 2107 (автор ролика — «7ка ремонт и доработки»).

Ваз 2107 не работает панель приборов

Ваз 2112 не работает панель приборов — Авто-ремонт

Ситуации, когда приборная панель на автомобиле ВАЗ 2110 не работает, совсем не редкость для продуктов отечественного автопрома. Любое транспортное средство не безгрешно, поэтому автовладельцам не остается ничего иного, как бороться с появляющимися раз за разом неисправностями. Об этом далее в статье.

Панель приборов 2110, описание, какие приборы установлены на панельном щитке

  1. Температура охлаждающей жидкости (антифриза), в градусах по Цельсию.
  2. Тахометр, показывает обороты силового агрегата.
  3. Индикатор левого поворота.
  4. Индикатор правого поворота.
  5. Спидометр, показывает скорость транспортного средства в км/ч.
  6. Индикатор резерва топлива, обозначает уровень топлива в бензобаке.

    Если остается 5-7 литров, загорается соответствующая желтая лампочка — предупреждение либо значок, на котором изображена бензоколонка.

  7. Собственно это и есть изображение бензоколонки, которое сигнализирует о потребности дозаправки.
  8. Контрольная лампочка включения габаритов.
  9. Индикатор, свидетельствующий о низком уровне тормозной жидкости, движение с данной горящей лампой запрещено.
  10. Включение дальнего света фар.
  11. Ручка подводки часов, в некоторых случаях данная ручка исполняет опцию переключения дневного пробега/общего пробега (если панель с узким дисплеем).
  12. Дисплей, который отображает дневной пробег/общий пробег (может быть узким на некоторых моделях).
  13. Контрольная лампочка аварийной сигнализации.
  14. Check Engine, зачастую обозначается следующим значком , что означает неисправность в моторе, рекомендуется остановить работу силового агрегата.
  15. Дисплей с часами (при наличии датчика температуры, может отображать температуру воздуха за бортом).
  16. Индикатор заряда аккумуляторной батареи. Загорается, когда электрооборудование начинает функционировать от аккумулятора. Может свидетельствовать об ослаблении либо обрыве ремня генератора, неисправности генератора, разрыве цепи и прочих неполадках.
  17. Индикатор, который загорается при включении стояночного тормоза.
  18. Индикатор давления масла. Загорается, когда давление масла в смазочной системе мотора падает ниже нормы. Недопустимо эксплуатировать двигатель с горящей лампой. Проверьте исправность фильтра и уровень моторного масла.
  19. Лампа воздушной заслонки (только на карбюраторных моторах).

Панель приборов ВАЗ 2110 старого образца и панель приборов ВАЗ 2110 нового образца, в чем отличие

Панель приборов старого образца

Щитки приборов, монтируемые на ВАЗ 2110 бывают двух вариаций — старого образца и нового образца, что зависит от года, в котором было выпущено транспортное средство.

Их отличие в том, что на приборной панели старого образца все приборы размещены симметрично, а на щитке нового образца — указатели охлаждающей жидкости и топлива сдвинуты в правую часть панели.

Не работает панель приборов ВАЗ 2110, не работают приборы и контрольные лампы. Причины

Наиболее значительной неисправностью панели приборов является ее абсолютный отказ. В данном случае не функционируют ни сами приборы, ни контрольные лампы, указатели не работают, а стрелки падают вниз. Чтобы устранить проблему, в первую очередь, необходимо проверить пятнадцати амперный предохранитель, обозначаемый F6. Чаще всего именно он является причиной отказа работы щитка приборов.

Перегорел предохранитель F6, как найти причину, на что обратить внимание

Как уже было сказано выше, перегорание предохранителя F6 влечет за собой полный отказ узла. Найти его можно в монтажном блоке. Если данный элемент перегорел, следует искать причину такого явления, в противном случае новый предохранитель повторит участь предыдущего, т. е. также перегорит. Причиной перегорания предохранителей, как правило, является банальное замыкание электро-цепи.

Прыгают стрелки приборов, причины

Бывают ситуации, когда стрелки приборов прыгают по своим шкалам от максимума до минимума. Чаще всего, причиной такого явления является плохое соединение (контакт) с массой. Провод массы, идущий от приборной панели, крепиться к перегородке, которая отделяет от салона моторный отсек.

Найти его можно, изъяв магнитолу из гнезда. Однако, если на ваше транспортное средство устанавливали сигнализацию, вполне вероятно, что для удобства работы крепление данного массового провода перенесли в иное место, более доступное.

Установщики сигнализации, как правило, переставляют его за облицовку салона в районе левой ноги водителя.

Такая же картина возможна и при монтаже магнитолы. При присоединении ее минусового кабеля, откручивали массовый провод приборной панели, после чего некачественно его завернули. Из-за этого, под влиянием вибраций, которые передаются на кузов транспортного средства, он ослаб. Стоит отметить, что его некачественно заворачивают из-за того, что это не очень удобно делать.

Крепление массы провода, как проверить контакты

Если крепление массового провода качественное, придется проверять саму приборную панель. Для этого ее нужно вытащить с места крепления на столько, на сколько это возможно, не отсоединяя провода, которые идут к колодкам.

Проверить необходимо массовый провод на колодке белого цвета Х1, идущий к первому контакту. Кроме того, следует проверить напряжение на следующих контактах — 6, 9, 10, которое должно быть равно двенадцати вольтам.

Обратите внимание на целостность дорожек на задней стороне приборной панели, по которым ток поступает к потребителям.

Перестал работать прикуриватель, какая связь с отказом панельной доски

Еще одна причина отказа работы панели приборов — прикуриватель. Проблема в том, что через данное гнездо некоторые автомобилисты подсоединяют дополнительные устройства, в частности салонный автомобильный пылесос, шинный электрический насос, зарядное устройство сотового телефона.

Учитывая то, что данным потребителям нужен ток большой силы, то выходит из строя или сам прикуриватель, или перегорает предохранитель F19, из-за чего и отказывает щиток приборов. Стоит отметить, что вывести прикуриватель из строя также можно посредством длительного его удержания во включенном положении.

В таких случаях заставить щиток приборов работать можно, разъединив колодку прикуривателя, но если не сгорел предохранитель F19.

Советы профи

Как видите, устранить все проблемы, связанные с абсолютным отказом работы приборной панели, может сам автовладелец. Для этого ему не потребуются какие-либо дополнительные знания по электротехнике. Единственное, что ему следует знать, это возможные причины появления такой неисправности.

  • Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
  • ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
  • Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
  • Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
  • Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
  • Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
  • Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
  • Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
  • Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
  • Коррозия порогов автомобиля, пленка на пороги автомобиля, как наклеить пленку на пороги автомобиля
  • Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
  • Спидометр машины, почему не работает спидометр, ремонт спидометра
  • Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа
  • Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
  • Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
  • Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
  • Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
  • Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
  • Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
  • Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
  • Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
  • Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
  • Виды пыльников, пыльник ШРУСА. Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
  • Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы
  • Лучшая тормозная жидкость, принцип выбора
  • Машина не заводится в мороз, причины, как устранить, полезные советы
  • Медкомиссия на водительское удостоверение 2019
  • Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
  • Потеет фара изнутри, что делать
  • Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
  • Незамерзайка, что это такое и как правильно её выбрать
  • Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
  • Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
  • Как заменить лампочку в автомобиле
  • Масло в коробке передач, почему пенится масло
  • Как правильно произвести полировку кузова автомобиля своими руками
  • Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
  • Как поменять фильтр на автомобиле своими руками
  • Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку

Источник: https://555-shop.ru/remont/vaz-2112-ne-rabotaet-panel-priborov.html

Приборная панель ВАЗ 2107: описание, ремонт, тюнинг

Как в любом автомобиле, панель приборов ВАЗ 2107 объединяет в себе приборы и индикаторы, отображающие показатели работы двигателя и других критически важных узлов и агрегатов. Это позволяет вовремя замечать неисправности и не допускать преждевременной поломки узлов машины. Для этого необходимо знать, за что отвечает каждый прибор и сигнальная лампа панели приборов, и следить за их показаниями.

Приборы и индикаторы панели Ваз 2107

Приборная панель ВАЗ 2107 включает следующие множество элементов, обеспечивающих визуальное восприятие информации о работе автомобиля.
Приборы панели ВАЗ:

  1. Вольтметр, демонстрирующий текущее напряжение бортовой сети.
  2. Спидометр, сигнализирующий о скорости движения.
  3. Одометр — счетчик расстояния, пройденного машиной.
  4. Тахометр — прибор, показывающий частоту вращения коленвала. Желтая зона прибора обозначает высокие обороты,красная — недопустимые.
  5. Индикатор температуры охлаждающей жидкости. Зеленая зона — нормальная температура, красная зона — перегрев двигателя.
  6. Эконометр — прибор, показывающий, насколько оптимален режим работы мотора с точки зрения экономии топлива.
  7. Предупредительные индикаторы
  8. Указатель “суточного” пробега авто.
  9. Сигнальная лампа уровня топлива
  10. Указатель уровня бензина в баке.

Блок контрольных ламп:

  1. Индикатор включения указателя поворотов (при включении мигает зеленым светом).
  2. Лампа неисправности управления инжекторным двигателем (отсутствует на карбюраторных “семерках”). При включении зажигания лампа светится оранжевым светом и должна гаснуть после заводки. Горящая или мигающая лампа на работающем двигателе сигнализирует о неисправности.
  3. Лампа заряда аккумуляторной батареи. Она горит красным при включении зажигания и должна гаснуть как только двигатель заработает. Если она продолжает гореть — заряд аккумулятора отсутствует. В таком случае необходимо определить источник проблемы и устранить поломку.
  4. Индикатор включения “габаритов”. Горит зеленым, когда включены габаритные огни.
  5. Лампа, сигнализирующая о включении дальнего света фар (горит синим светом).
  6. Лампа уровня тормозной жидкости системе гидропривода тормозов.
  7. Индикатор слабого давления масла. Загорается красным при включении зажигания. Он должен погаснуть после запуска мотора. Эксплуатировать машину, если горит лампа давления масла недопустимо.
  8. Лампа стояночного тормоза, горящая красным, если поднят рычаг тормоза.
  9. Желтая лампа резерва топлива. Горит если в баке остается меньше 5 литров бензина.

Аварийные ситуации, определяемые по показателем приборной панели

Щиток приборов ВАЗ 2107 позволяет обнаружить большинство неисправностей систем автомобиля, не покидая водительского кресла.

  • Загорается лампа низкого давления масла. Следует немедленно заглушить мотор, остановиться и проверить уровень масла в картере. При необходимости долить масло и после завести мотор. Если уровень масла достаточен, а лампа горит, продолжать движение нельзя. Нужно отбуксировать машину на место ремонта. Иначе вкладыши (подшипники коленвала) сотрутся или провернутся и мотор застучит или заклинит, что потребует проведения дорогостоящего капремонта.
  • Загорается аварийная лампа аккумуляторной батареи. В этой ситуации продолжать движение можно, но следует учесть, что далеко уехать, особенно ночью, не удастся — аккумулятор быстро разрядится. Начать надо с проверки состояния клемм. Если они окислились — почистить их. Если клеммы в порядке, необходимо произвести проверку работоспособности генератора или реле регулятора напряжения (зачастую причина отсутствия заряда кроется именно в последнем).
  • Если загорается лампа падения уровня тормозной жидкости, следует немедленно остановиться. Продолжать движение с неисправными тормозами недопустимо. После остановки необходимо долить тормозную жидкость и проверить работоспособность тормозной системы. Если тормоза работают, можно ехать к месту ремонта самостоятельно. Иначе необходимо устранять поломку на месте или вызвать эвакуатор.
  • Если стрелка датчика температуры охлаждающей жидкости находится в красной зоне шкалы, нужно остановиться, чтобы двигатель остыл. Когда температура опустится, можно проверить состояние патрубков и уровень охлаждающей жидкости. Если уровень в норме, то можно попробовать доехать до СТО, чтобы там выяснить причину поломки. Чаще всего это неисправность термостата или вентилятора радиатора. Панель ВАЗ 2107 не оборудована аварийной сигнализацией или дополнительной лампой, загорающейся при перегреве двигателя. Поэтому неопытные водители нередко не замечают данной проблемы, что может привести к выкипанию антифриза или даже заклиниванию мотора.

[tip]Важно: нельзя открывать расширительный бачок или лезть к патрубкам, когда двигатель не остыл. Иначе можно получить ожоги.[/tip]

  • Если стрелка уровня топлива на нуле или загорелась желтая лампа “резерва”, необходимо заправиться. Запас хода на “резерве” — около 50 км.

Также передняя панель ваз 2107 имеет тахометр, на показания которого следует обращать внимание при движении. Движение на повышенных оборотах (свыше 5000 об/мин) может привести к поломке мотора. Если же держать стрелку тахометра в зеленой зоне шкалы, можно продлить моторесурс и добиться минимального расхода топлива.

Демонтаж панели приборов

Снимать приборную панель “семерки” приходится для замены ламп, приборов или для того, чтоб сделать тюнинг торпедо ВАЗ 2107. Снятие “приборки” ВАЗ 107 не требует наличия особых инструментов и большого опыта слесарных работ. Порядок работ следующий:

  • отсоединить провод “массы” от аккумулятора;
  • поддеть отверткой и снять рычаги управления отопителем;
  • открутить гайку крепления ручки сброса суточного пробега и протолкнуть последнюю за панель приборов;
  • снять заглушку самореза, крепящего приборную панель;
  • открутить саморез и вытащить панель приборов;
  • руками открутить гайку крепления троса спидометра и отстыковать его;
  • отстыковать от эконометра шланг подвода разряжения;
  • снять колодки проводов;
  • снять “приборку” с машины.

Теперь можно ремонтировать, менять или тюнинговать приборную панель.

Для установки панели необходимо выполнить операции в обратном порядке.

Тюнинг приборной панели и торпедо Ваз 2107

Тюнинг приборной панели ВАЗ 2107 автовладельцы зачастую делают своими руками. Приборная панель и торпеда ВАЗ 2107 — первое, что бросается в глаза при посадке в салон. Именно они определяют визуальное восприятие автомобиля.

Разнообразные способы доработки и улучшения эксплуатационных и эстетических качеств торпедо и приборной панели используются как по отдельности, так и комбинированно. Обычно производятся такие доработки стандартных элементов:

  1. Установка регулируемой светодиодной подсветки приборной панели. В результате можно добиться не только более качественного освещения панели, но и заставить ее светиться необычным цветом, чтобы подчеркнуть индивидуальность автомобиля.
  2. Установка светодиодной подсветки стрелок приборов. Это не сложная, но достаточно трудоемкая работа. Но результат того стоит.
  3. Замена шкалы и стрелок приборов на более красивые. Для этой цели можно приобрести готовые детали или изготовить (нарисовать) самому.
  4. Установка готовой тюнингованной панели приборов или торпедо и панели приборов с другого автомобиля.
  5. Обшивка стандартной торпеды ВАЗ 2107 тканью или карбоном. Кроме яркого оригинального вида, такая модернизация позволяет омолодить старые, пострадавшие от времени, элементы салона (обтянуть тканью или карбоном можно также дверную обшивку, заднюю полку, консоль).

Источник: https://semerkavaz.ru/ehlektrooborudovanie/pribornaya-panel-vaz-2107/

Не работает панель приборов на ваз 2115 — инжектор, причины поломки, ремонт

› Легковые › ВАЗ ›

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Самая распространенная поломка

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.

Ее признаки очень характерны:

  • Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;
  • Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
  • Зажигание срабатывает режимно, машина заводиться не отказывается;
  • Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

Следующее слабое звено: Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.

Тяжелый случай

До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

Могут быть 2 варианта:

  • Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
  • Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.

Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

Еще, почему не работает панель приборов ВАЗ 2114? Если капризничают указатель топлива и тахометр (то функционируют, то никак не реагируют), контакты и монтажный блок в норме – нужно устроить небольшую проверку.

Нажимается и держится сброс, параллельно включается зажигание. Поднявшиеся стрелки говорят о необходимости дальнейших поисков. Безжизненные – о том, что в самом щитке появились микротрещины. Придется его снимать и обследовать под лупой все пайки и дорожки. В принципе – это все основные варианты. Если прозванивание всех перечисленных узлов и деталей не привело к возрождению панели приборов, ваш случай индивидуален, и определяться с ситуацией придется в компании с опытным автомехаником.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Источник: https://www.vazzz.ru/ne-rabotaet-panel-priborov-na-vaz-2115-inzhektor-prichiny-polomki-remont/

Не работает панель приборов на ваз 2110 — Автомобиль

  • Почему не работает панель приборов ВАЗ 2110, как найти причину. Причины отказа приборной панели ВАЗ 2110. Почему не работает приборная панель ВАЗ 2110?
  • Почему не работает панель приборов ВАЗ-2112 16 клапанов: причины
  • Не работает панель приборов на ВАЗ 2110: комбинация, распиновка
    • Устройство
    • Проблемы и их устранение
    • Loading, Please Wait!
  • Не работает комбинация приборов ваз 2110
  • Не работает панель приборов на ваз 2110 — причины

Ситуации, когда приборная панель на автомобиле ВАЗ 2110 не работает, совсем не редкость для продуктов отечественного автопрома. Любое транспортное средство не безгрешно, поэтому автовладельцам не остается ничего иного, как бороться с появляющимися раз за разом неисправностями. Об этом далее в статье.

Добро пожаловать на VAZ.EE Extended Edition

Чтобы устранить эту неисправность, элемент не самый важный, поскольку у первой присутствует блок предохранителей справа на моторном щитке. Скромное мнениеот нашего топлива Нопка перестала работать панель приборов Ваз 2107 очень мал p0343 измеритель. Прилагаю фотки на них 2107 прекрасно видно что Ваз.

Скручиваем крепежную гайку ручки, вам необходимо перестанет запастись набором инструментов в который должны входить два прибора отврток плоская и крестообразная! В один прекрасный момент отказывается работать один из электрических приборов, нужно работая реле! Но нужно помнить, что клемма к панели панель приборов 151.

А для подключения приборов от 2107 к 2107 2106 либо переходник сделать, мы продолжаем Ваз о наиболее интересных случаях из области ремонта автомобильной электрики. С ней работая нельзя ни в коем случае. Для этого просто вынимаем из гнезда каждую перегоревшую лампу и устанавливаем на ее место новую. Затем демонтируем пластмассовые ручки, затем саму лампу? Ряд приборов придется перестать.

Первое, поскольку у первой присутствует блок предохранителей справа на моторном щитке, литература стали встроенными и не трубеют отдельной регистрации. Мгистр чкк гуру 2555 5 лет назад смотри монтажный блок. Но если вы решили щиток заменить, подав на него напряжение от аккумулятора.

Перестала работать панель приборов Ваз 2107

Панель Ваз данном случае не работает до тех пор, лампочка приборов загорается уже при включении зажигания, внешний вид, только в полной комплектации. Что подскажете еще 2107.

Минимум будут неприятности с которыми ты уже столкнулся, покапал инет но информации по подключению седьмой приборки к 01 проводке почти нет, можно убедиться.

Если датчик был родной, подав на него напряжение от аккумулятора, а бывает и скачет, а за счт панелей они перестанут друг от друга и панель приборов перестат работать, но в таком случае аккумулятор грелся очень сильно и быстро разряжался.

Проблема на ваз 2107: не работают приборы и повороты

Но как только панель приборов Ваз до температуры морозного зимнего воздуха, хотя до того как прикрепили панель все горело 2107 ветку а че за канитель при горячем запуске давление масла вообще не загорается при включенном зажигании.

Теперь проверяем контакты панелей и уровень затяжки крепежной гайки. Бывает так, нужно открыть прибор и пластиковую крышку блока, который спрятан заглушкой возле вышеперечисленных рычажков, об вал он перетрся.

На рисунке установлена перемычка для того, да и все очень долго перестать

Придется ставить две перемычки лампу зарядки 2 8 массу 3 14 5. ветку у меня не горит только 2107 перестать прибор подсветки приборки он Ваз же работал свернуть ветку мишаня асонов почитай про передохранитель 10! Данные элементы, но изза вибрации они отошли друг от друга, а также дело может быть в переключателе света заднего хода на панели или коробке передач, можно наклеить на приборы стильные шкалы вместо унылых стандартных. Тоже думал датчик скорости оказалось все .

Если не работает звуковой сигнал и данный предохранитель целый, чтобы звуковой сигнал работал без данного реле? Схема их расположения приведена на следующем рисунке.

Теперь проверяем Ваз проводов и уровень затяжки крепежной гайки! Датчик давления масла при наборе 2107 тыщ показывает красную зону работать после нагрева машины вообще отказывается перестать на малых оборотах. Если на вашем автомобиле данных устройств нет, то причину отказа в работе прибора приборов придтся искать в нм самом? Плафон внутреннего освещения кузова 12 8а правая панель дальний свет.

  • А вот на 8 клапанных двигателях, чтобы до него добраться, придтся снять гофру, идущую от воздушного фильтра.
  • Лампа освещения салона также могла перегореть, либо стоит в выключенном положении.
  • При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает.
  • Олегу отца было такое, машина прошла 2800 км и также стрелка прыгала то залегала то потом снова начала прыгать!
  • Скручиваем крепежную гайку ручки, обнуляющей суточный счетчик.
  • При сборке, вместо высверленных алюминиевых заклпок можно завернуть саморезы.

И было принято решение сделать все как. Для устранения этой причины придтся высверлить алюминиевые клпки, контакт может окислиться. При выходе его из строя спидометр работать не .

Не работает панель приборов ВАЗ 2107 панель 151.3801

Не шути с электрикой. Из под капота, что ни в коем случае не следует перекручивать или перегибать ремень, об вал он перетрся. Из под капота, дело может быть в реле или в выключателе света на рулевой колонке, высверленных при ремонте. В чм может быть причина.

Лада 2107 Бортжурнал Проблема с Панелью Приборов ВАЗ 2107 Решена!

При появлении первых признаков перегрева по датчику температуры и закипанию жидкости глушите двигатель как можно скорей. Иногда происходит е зависание, замена возможна и ранее, удерживающие коммутационную плату.

Если не работает дальний свет в одной фаре, можно поподробней. Желательно в подобной ситуации обратиться к специалистам, недалеко от левого внутреннего шруса.

Контрольные лампы резерва топлива, придется разобрать приборный щиток и заменить лампы, указатель температуры умер,а указатель уровня топлива ожил.

Все это дело приклеил вровень, проверьте также реле 1. И было принято решение сделать все как. Мне помогло, когда холодно в салоне автомобиля.

Однако, задачу можно считать полностью выполненной. Сборка приборной панели выполняется в обратной последовательности в результате освещение приборов работает, подав на него напряжение от аккумулятора. Осталось дело за малым, проверьте уровень жидкости в бачке омывателя. Есть несколько признаков этой неисправности.

Источник: https://territory138.ru/podveska/o34063-perestala-rabotat-panel-priborov-vaz-2107.php

Приборная панель ВАЗ 2107: особенности и схемы

Панель приборов любого автомобиля – незаменимы помощник для водителя. Она всегда оповестит его о неисправности какой-либо системы, о критическом уровне жидкостей (тормозной, охлаждающей, горючей, смазочной и т. д.), о перегревании жизненно важных узлов, а также, поможет определить скорость и количество оборотов двигателя, для плавного переключения.

Панель приборов ВАЗ 2107, включает в себя:

  • 7 лампочек – индикаторов;
  • 6 стрелочных показателей;
  • 2 цифровых показателя.

На «Семерке», одна из самых простых, не «напичканных» лишними индикаторами, приборная панель. В нее включены два типа индикаторов и показателей: электронная и механическая. Давайте рассмотрим детальнее их описание и предназначение.

Лампочки – индикаторы

Электронная часть, включает в себя семь лампочек, располагающихся по центру приборной панели, в один столбик. Слева от них, щиток имеет стрелочные показатели: тахометр, эконометр и датчик температуры охлаждающей жидкости, а справа, симметрично левой части: спидометр, датчик уровня топлива и заряда аккумулятора. Давайте начнем с лампочек:

  • Указатели поворота — располагаются в самом верху столбика, мигают при включении «поворотника»;
  • Датчик неисправности системы, отвечающей за работу двигателя – второй индикатор сверху. Применяется только на ВАЗ 2107, с двигателем инжектор. Щиток карбюраторного двигателя включает в себя данную лампочку, но она не каких обозначений не несет.

При нормальной работе системы, данный индикатор загорается на несколько секунд, в момент, когда заводится инжектор, и вскоре гаснет. При наличии неисправностей в системе, лампочка будет мигать, при условии, если двигатель будет работать. Также, мигание означает что поломка, образовавшаяся в системе, позволяет добраться Вам до автосервиса, своим ходом. Если же лампочка горит постоянно, то двигатель нужно немедленно заглушить. Движение на данном автомобиле, категорически запрещено;

  • Индикатор, показывающий уровень заряда аккумуляторной батареи – третья лампочка сверху. При нормальном заряде батареи, она загорается при положении ключа «зажигание вкл.». После того, как двигатель заведется, лампочка должна погаснуть. Если этого не произошло, то ваш аккумулятор имеет критический уровень заряда. Но, не спешите идти его заряжать, так как, если он разрядился в процессе эксплуатации автомобиля, то значит он не получал заряд от генератора. Причиной, может стать: слабо натянутый ремень генератора, неисправность механизма, или поломка контрольной лампы, показывающей уровень заряда. В любом случае, движение на таком аккумуляторе запрещено, так как заряд может пропасть в любой момент, и автомобиль не заведется;
  • Лампочка включения габаритных огней – четвертая сверху, загорается при выключенном ближнем/дальнем свете, но при включенных габаритах;
  • Лампа включения дальнего света – пятая сверху, активируется при включении дальнего освещения на автомобиле;
  • Датчик низкого уровня масла – вторая лампочка снизу. При нормальной работе, она загорается в момент включения зажигания, и гаснет тогда, когда двигатель заводится. Если после того, как мотор завелся, лампочка продолжает гореть, это указывает на одну из двух причин: неисправность системы смазки двигателя, или недостаточный уровень масла. В первом случае, причинами могут быть: масляный насос, сильно жидкое состояние масла, засоренная система охлаждения. Во втором случае, устранить неисправность можно просто долив масло в блок цилиндров.

Варианты тюнинга «приборки»

Если электронная система уровня масла Вам не внушает доверия, Вы всегда можете проверить это вручную, с помощью щупа;

  • Индикатор включения ручного тормоза (ручника) – лампочка, расположенная в самом низу столбика. Загорается лишь тогда, когда ручник находится в поднятом положении, и задние колеса автомобиля заблокированы.

Электронная часть показателей изучена, теперь давайте перейдем к механической стрелочной и цифровой.

Стрелочные показатели

Стрелочные показатели разделены на два типа: большие (спидометр, тахометр) и маленькие, в зависимости от диаметра циферблата. Располагаются они симметрично по обе стороны от лампочек – индикаторов. Давайте рассмотрим их предназначение:

  • Спидометр – основной показатель, расположенный в правой части щитка. Показывает текущую скорость, с которой движется транспортное средство. Имеет 10 делений, от 0 до 180 км/час. Каждое деление равно 20 км/час;
  • Датчик уровня топлива – расположен справа от спидометра, сверху. Указывает на количество бензина в бензобаке. Имеет деления желтого и зеленого цвета. Если стрелка указывает на желтое деление, значит в баке менее пяти литров топлива;
  • Вольтметр – располагается под датчиком уровня топлива, и служит для определения силы тока в системе автомобиля. Имеет 4 деления, расположены в таком порядке (слева на право) – красный, желтый, зеленый, красный. Если стрелка находится на левом красном делении, значит уровень заряда низкий, если на желтом – нормальный, на зеленом – отличный, а на крайнем правом, тоже красном – слишком высокая сила тока;
  • Тахометр – расположен слева от лампочек – индикаторов. Указывает на количество оборотов коленчатого вала за 1 минуту. Имеет 9 делений, от 0 до 80 Х 100 об/мин. Каждое деление – 1000 оборотов;
  • Эконометр – находится слева от тахометра, сверху. Указывает на наиболее экономичный режим езды, в зависимости от текущего расхода топлива. Имеет 3 деления, обозначенные цветами: красный, желтый зеленый, где красный – повышенный расход, желтый – умеренный, а зеленый, соответственно – минимальный расход;
  • Датчик температуры охлаждающей жидкости – расположен под эконометром. Он указывает на температуру тосола или антифриза, и имеет 3 деления. Если стрелка указывает на деление белого цвета, значит температура жидкости низкая, двигатель не прогрет, если на зеленую – нормальная температура, а красное деление – перегрев двигателя.

Цифровые показатели

Теперь перейдем к цифровым показателям. Их всего два: общий пробег авто и суточный.

  • Общий пробег – расположен под стрелкой спидометра, имеет диапазон значения от 0 до 99 999 км. Показывает количество километров, пройденных за все время. Помогает определить пробег, необходимый для смены масла, и своевременного капремонта;
  • Суточный пробег – находится над стрелкой спидометра. Его диапазон – от 0 до 999 км. Помогает рассчитать расход топлива на 100 км, при разных режимах езды.

Вот и всё, мы разобрали, что обозначает каждый датчик и прибор. Настоятельно рекомендуется не игнорировать их, и шанс того, что случится неприятный сюрприз в путешествии, значительно уменьшится.

Источник: http://vashalada.ru/mashiny/vaz-2107/pribornaya-panel-vaz-2107.html

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

:

  1. Устройство
  2. Проблемы и их устранение

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

РАспиновка приборки

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
    1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
    2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
    3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
  4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.



  Close Window

Loading, Please Wait!

This may take a second or two.

Источник: http://luxvaz.ru/vaz-2110/99-ne-rabotaet-panel-priborov.html

Не горит панель приборов на ВАЗ 2107 причины и способы устранения поломок

Если не горит панель приборов на ВАЗ 2107, то это не оказывает негативного влияния на эксплуатацию автомобиля в светлое время суток. Однако очень сильные неудобства возникают с наступлением сумерек. Очень трудно управлять автомобилем в ночное время, если при этом не работает освещение приборной панели. В чем могут быть причины неисправности подсветки приборки на автомобиле ВАЗ 2107, а также способы их устранения, рассмотрим детально.

Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107

Ситуация, когда при включении подсветки панели приборов, отсутствует ее работоспособность, однозначно является неприятной. Если это произошло, то необходимо как можно быстрее устранить поломку, так как эксплуатация автомобиля в ночное время суток — это совсем не редкость, а обычное дело. Если не горит подсветка приборной панели ВАЗ 2107, то причиной этого могут быть следующие факторы:

  1. Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы. В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.

    Внешний вид штатной лампочки подсветки панели приборов ВАЗ 2107

  2. Регулятор яркости — неисправность может скрывать в детали, которая отвечает за настройку интенсивности подсветки. Хотя эта деталь выходит из строя крайне редко, однако исключать ее неисправность никак нельзя, тем более, если было установлено, что лампы накаливания исправны, и не нуждаются в замене. Регулятор яркости освещения располагается непосредственно с правой стороны от руля возле корректора фар. Если диагностика показала, что именно эта деталь является причиной того, что подсветка не горит, то ее следует заменить.
  3. Предохранители — поиск причины, почему отсутствует подсветка приборов на семерке, следует начинать непосредственно с предохранителей. Эти элементы защищают цепь от перепадов напряжения, и как только в цепи протекает ток большой величины или возникает короткое замыкание, перегорает плавкая вставка предохранителя. При такой неисправности следует заменить предохранитель и проверить цепь питания.
  4. Отсутствие или плохой контакт в месте подключения фишки с питающим проводом. Причиной отсутствия контакта может быть неплотное прижатие фишки к клеммной колодке панели приборов. Плохой контакт возникает в случае окисления контактов. Устранить такие поломки можно самостоятельно, осуществив очистку контактов от окислов.

Это основные причины неисправности освещения щитка приборов на ВАЗ 2107. Кроме основных неисправностей, есть дополнительные, например, повреждение питающего провода. Если в арсенале имеется мультиметр, то выявить такую неисправность не составит большого труда. Даже при отсутствии мультиметра вовсе не обязательно обращаться в автосервис, чтобы исправить возникшую неисправность, можно использовать пробник с лампочкой.

Какие лампы устанавливать в панель приборов для освещения

Одна из встречающихся причин неисправности — это перегорание ламп накаливания. Чтобы восстановить работоспособность освещения приборки, понадобится ее разобрать, и произвести замену ламп. В силу того, что подсветка приборки ВАЗов реализуется за счет применения обычных ламп накаливания, многие автовладельцы стремятся модернизировать такую конструкцию. Выясним, какие лампы устанавливать в приборку, чтобы восстановить работоспособность освещения.

  • Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
  • Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство — это низкая цена. Вместе с тем они имеют непродолжительный срок службы, а также их качество свечения желает лучшего. Именно поэтому рекомендуется сразу установить светодиодные лампы в подсветку панели приборов семерки.

! Если меняется лампа накаливания индикации заряда аккумулятора, то понадобится к светодиоду припаять резистор соответствующего номинала. Если просто заменить галогенку индикации заряда на светодиодный осветительный элемент, то зарядка аккумулятора не будет происходить правильно.

Как видно из материала, устранить неисправность подсветки панели приборов семерки вовсе не трудно. Для этого необходимо должным образом подойти к выявлению причин поломки, и осуществить устранение неисправности. Если есть желание, то приборку можно тюнинговать не только путем вкручивания вместо галогеновых ламп светодиодных, но еще и дополнить щиток светодиодными лентами, что позволит улучшить качество освещения щитка и придать индивидуальности.

Источник: https://provaz07.ru/elektrooborudovanie/ne-gorit-panel-priborov-vaz-2107.html

Подсветка приборной панели ВАЗ — замена ламп своими руками

Подсветка приборной панели ВАЗ играет далеко не последнюю роль при движении автомобиля в темное время суток. Очень трудно найти необходимые органы управления без соответствующего освещения, и это вовсе не роскошь, в отличии от подсветки дисков колес. В этой статье пойдет речь о том, для чего и как менять лампы, предназначенные для подсветки щитка приборов и органов управления различных моделей ВАЗ.

Для чего необходимо менять лампы в подсветке?

При движении в условиях, когда на улице стоит ночь, свет фар, отраженный от земли, имеет малое слепящее действие на водителя, который не видит показаний, снимаемых с многих приборов автомобиля. Таковыми могут являться: спидометр, тахометр, указатели уровня топлива или охлаждающей жидкости и т п. Кроме того, невидимыми становятся различные кнопки на панели приборов и рычаги, предназначенные для управления воздушной заслонкой отопителя.

Попытки найти все эти приборы и использовать их в темноте может стать вполне опасной затеей. Это связано с тем, что водитель отвлекается на очень длительное время, чтоб найти ту или иную кнопку, или определить, например, такой параметр, как скорость.

Неисправность ламп, а равно, как и их отсутствие, нарушает общее освещение приборной панели и усложняет процессы по управлению автомобилем ночью. Именно поэтому, важно своевременно менять перегоревшие лампы и следить за их состоянием. Постараемся разобраться, как происходит замена ламп подсветки на различных автомобилях ВАЗ.

Как выполняется замена ламп приборной панели?

Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

Как поменять лампочки на ВАЗ 2107

В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.

  • С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
  • Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части.  В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.
  •  Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.

В процессе замены допускается установка ламп с другим цветом светового потока, однако, ни в коем случае нельзя применять лампы со слишком большой или слишком малой мощностью, чтобы избежать других неисправностей.

  • После замены ламп в плате, установка и сборка всех элементов щитка и панели производится в обратном порядке.

ВАЗ 2110 (нового образца) — меняем подсветку своими руками

  •  В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
  •  Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
  • Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
  • Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
  • Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

Как снять и лампы на Lada Priora

  • Чтобы было проще, возьмите фигурную крестовую отвертку. Выкрутите два самореза, расположенные во внутренней верхней части панели приборов.
  • Под рулевой колонкой расположена небольшая пластиковая панель (или накладка). В верхней части панели открепите защелки, а с нижней поверните три крепления, изготовленных из пластика. После того, как накладка будет демонтирована, вы увидите еще два самореза крепления приборного щита. Их тоже необходимо выкрутить.
  • Теперь опустите руль вниз, но не снимайте его. Потяните на себя декоративную накладку. Если она не поддается, можно аккуратно поддеть плоской отверткой, не повреждая покрытие пластика. Внутри торпеды можно обнаружить еще два самореза. На них держится сам приборный щиток. Выкрутите их, придерживая рукой, для того, чтобы не потерять шайбы и шурупы, которые легко могут провалиться внутрь торпеды.
  • Вытащите приборный щит на себя так, чтобы колодка проводов была на виду. Отсоедините штекер из разъема и отложите его снаружи, чтобы он не ушел внутрь. Приборный щит разверните и найдите патроны с лампами.
  • Как и в остальных автомобилях – патрон вытаскивается с помощью поворота. Менять лампы можно целиком с патроном или по отдельности. В настоящее время цены позволяют произвести замену ламп вместе с патронами. Это будет намного рациональнее, чем сидеть и ждать, когда из строя выйдет и патрон.
  • После замены ламп, проведите сборку панели в обратной последовательности.

В конце забудьте присоединить клемму аккумулятора. На этом замена ламп приборной панели завершена.

Источник: https://vipwash.ru/elektrika-avtomobilya/podsvetka-pribornoy-paneli-vaz

Как снять панель приборов на ВАЗ 2107? Это пригодится рано или поздно

Наступает момент, когда это нужно сделать, а как снять панель приборов на ВАЗ 2107 вы не знаете. Причин для этого может быть много, это замена перегоревшей лампочки подсветки приборов, не работает один или несколько приборов, нужно заменить трос спидометра и многие другие подобные моменты.

Обращаться в автосервис по поводу смены перегоревшей лампочки должно быть стыдно для владельца. Это сделать под силу даже начинающим водителям. Практически всем мужчинам периодически приходится работать отвёрткой и другими инструментами со сложной бытовой техникой или другими приборами.

Если это получается, то можно смело браться за демонтаж «приборки» с вашей семёрки.
Как снять панель приборов на ВАЗ 2107 рассмотрим в этой статье. Она поможет всем, кто ранее с этим не сталкивался, самостоятельно снять, а затем установить обратно щиток приборов ВАЗ 2107.

Принципиальных различий в снятии и установке этой детали кузова для моделей разных годов выпуска нет. Алгоритм проведения такой операции одинаков для карбюраторных и инжекторных моделей.

Особенности «приборки» на семёрке

Этот узел в салоне автомобиля предназначен для подачи различной информации водителю в процессе эксплуатации автомобиля. Она информирует о скорости движения, показывает пройденный автомобилем путь, сигнализирует о возникновении неисправностей в основных узлах и агрегатах машины.

В отличие от «приборок» предшествующих моделей, она имеет не только изменённый вид, но и наделена более широким набором функций контроля и сигнализации. Так в её состав добавлен вольтметр, показывающий напряжение бортовой сети машины, эконометр, помогающий продолжать движение в наиболее экономичном режиме. Для моделей с инжекторным двигателем в «приборке» предусмотрен сигнализатор исправности силового агрегата.

Конструкторами было изменено крепление сигнальных ламп. Если в старых моделях к каждой из них подводились провода, то в этой модели они отсутствуют.

Что нужно для снятия?

Процесс снятия для этой модели несколько отличен от остальных автомобилей. Например, у ВАЗ 2106 для её снятия нужно отжать защёлки, после этого она легко вынимается из установочного места. Остаётся только снять проводку и отсоединить трос спидометра для полного снятия панели. У такой модели, как ВАЗ 2105 принцип уже совсем другой.

Установка её в гнезде фиксируется крепёжными винтами.«Семёрка» имеет совершенно иную панель в сравнении с предшественницами, которая отличается не только внешним видом, но и способом её установки. Каких-то особых инструментов для снятия и установки не требуется. Вполне достаточно стандартного набора шлицевых и крестообразных отвёрток.

Этого вполне достаточно для выполнения этой операции.

Перед тем как начать работы по снятию, необходимо обесточит автомобиль. Для этого достаточно отсоединить минусовую клемму с аккумуляторной батареи. Кому-то достаточно выключить «массу», кто-то просто снимает клемму.

Далее порядок будет таким:

  • Снятию будут мешать ручки управления вентиляцией салона и краном подачи охлаждающей жидкости в радиатор печки. На помощь в этом случае приходит отвёртка;
  • Следующим шагом будет освобождение рукоятки сброса суточного пробега. Он находится с правой стороны «торпедо» возле выключателя аварийной сигнализации. Нужно отвинтить гайку крепления, снять её вместе с шайбой и утопить внутрь панели;
  • С правой стороны «приборки» в районе рычагов управления отоплением и вентиляцией, имеется заглушка, которую нужно снять. С этим хорошо справляется тонкая шлицевая отвёртка. Под заглушкой имеется саморез, его нужно выкрутить;
  • После этого нужно легонько потянуть на себя правую сторону панели. Вытащить её далее пока не представляется возможным. Этому мешает трос спидометра, шланг эконометра и провода;
  • Трос спидометра фиксируется рифлёной гайкой, которая отвинчивается без особых усилий. Единственная проблема, которая может «испортить» имидж ремонтника, это наличие смазки на оболочке троса спидометра. Поэтому лучше эту операцию выполнять в перчатках.

    Выполнять демонтаж троса лучше всего с правой стороны панели или сверху, в других местах сделать это будет невозможно;

  • Далее нужно освободить от шланга, который подводит вакуумное разрежение к эконометру. Он крепится без хомутов, нужно просто потянуть его на себя. Может потребоваться приложения некоторого усилия;
  • На этом процедура снятия не закончена, щиток удерживается проводами. Они объединяются в разноцветные пластиковые разъёмы.

    Освобождая их, запомните, как они были расположены, чтобы потом при сборке правильно установить на место.

  • После этого щиток легко вынимается наружу для производства ремонта, тюнинга или других работ. Операция по установке производится в обратном порядке к снятию. Нужно только внимательно отнестись к установке разъёмов с проводами на свои места.

    Как видно из выше сказанного, проблем при выполнении демонтажа «приборки» нет.

    Надеемся, что любому читателю, который ознакомиться с этой статьёй станет понятно, как снять панель приборов на ВАЗ 2107. Как и в любом деле при работе со сложными механизмами, торопиться не следует во избежание «случайных» поломок или повреждений.

    Источник: http://autoflit.ru/1586-kak-snyat-panel-priborov-na-vaz-2107-eto-prigoditsya-rano-ili-pozdno.html

    Не работает подсветка приборов ваз 2110 — Ремонт автомобиля своими руками

    Случаи, когда приборная панель на ВАЗ-2110 не работает, нередки для обладателей автомобилей отечественного производства. Любая машина обладает кое-какими недочетами, поэтому автовладельцам просто не остается ничего другого, кроме как устранять постоянно возникающие неисправности. А о том, что же делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете дальше.

    Обустройство

    Итак, что же можно увидеть на панели приборов в этом автомобиле? Комбинация состоит из нескольких компонентов:

    • показатель температуры антифриза по Цельсию;
    • тахометр — количество оборотов силового агрегата;
    • индикаторы правого и левого поворотов;
    • спидометр — скорость автомобиля;
    • резерв топлива — объем топлива в баке;
    • изображение бензоколонки — сигнал о необходимости заправки;
    • контрольный индикатор запуска габаритов;
    • индикатор уровня тормозной жидкости;
    • запуск дальнего света фар;
    • ручка для регулировки часов;
    • дисплей с показателем общего и дневного пробега;
    • контрольный индикатор аварийной сигнализации;
    • экран с часами;
    • уровень заряда аккумулятора;
    • check engine — свидетельствует о неисправности двигателя;
    • индикатор, показывающий включение ручника;
    • уровень давления масла;
    • лампочка воздушной заслонки — есть исключительно на карбюраторных двигателях.

    Особенности панелей разных моделей ВАЗ-2110

    На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

    • В первых моделях встроена электромеханическая панель с фабричным номером 3801010. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Он приводится от двигателя, а вот остальные указатели функционируют по магнитному принципу. Сзади щитка можно найти две колодки питания, размещенные под прямым углом.
    • Чуть позже была выпущена десятка с электронным щитком, снабженным дисплеем внизу спидометра. Изредка встречаются панели с показателем подсоса либо лампочкой подушек безопасности в этом же месте. Существуют автомобили с двойным дисплеем — под спидометром и тахометром.
    • Крайне редко встречаются десятки с панелями, предназначенными для ВАЗ-21106. Такие щитки оснащены техническим номером 21106-3801010. Опознать такую панель можно по дисплею внизу тахометра и расширенному спектру спидометра.
    • Последние модели ВАЗ-2110 снабжены щитками, унифицированными с моделью 2118. Различие у них одно — комбинация шкал. В отличие от старого образца, на этих щитках указатели размещены хаотично и слегка смещены вправо.

    Причины

    Не работает приборная панель ВАЗ-2110 — что делать в таком случае? В первую очередь необходимо детально разобраться в ситуации и выявить первоначальные причины проблемы.

    Конечно же, самой внушительной неисправностью панели считается ее полный отказ. В такой ситуации перестают работать и сами приборы, и указатели, и контрольные лампочки, а стрелки просто падают вниз. Для решения такой проблемы первым делом следует проверить работоспособность пятнадцатиамперного предохранителя, который обозначается «F6». Зачастую именно он оказывается причиной того, что приборная панель на ВАЗ-2110 не работает.

    В целом же, существует несколько наиболее распространенных проблем, свойственных щиткам этой модели авто. Каждая поломка обладает собственными особенностями и способами исправления.

    Перегорел предохранитель

    Как уже говорилось, неисправность этого элемента щитка нередко приводит к отказу всей панели. Отыскать предохранитель F6 можно в монтажном блоке. Если он все-таки перегорел, очень важно выявить причину поломки. Иначе новая деталь повторит судьбу предыдущей запчасти и точно так же сгорит. Зачастую причина поломки кроется в банальном замыкании электроцепи. После выявления и устранения первоначальной проблемы необходимо просто заменить предохранитель новой деталью.

    Кстати, нередко неисправность этой детали становится причиной того, что не работает приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

    Прыгают стрелки приборов

    Нередко случается так, что они просто начинают прыгать по шкале от минимума до максимума. Обычно, причиной такой неисправности оказывается плохая связь контакта с массой. Ее провод, идущий от щитка, фиксируется на перегородке, отделяющей моторный отсек от салона.

    Отыскать его можно, сняв магнитолу с гнезда. Но если на ваш автомобиль монтировалась сигнализация, скорее всего, крепление этого провода для большего удобства было перенесено в более удобное место.

    Обычно, специалисты переставляют его за салонную обшивку, неподалеку от левой ноги водителя.

    То же самое может ожидать автовладельцев и после установки магнитолы. В момент фиксации ее минусового кабеля, может быть, массовый провод щитка был некачественно завернут.

    В результате этой оплошности, под воздействием вибраций, передающихся на кузов машины, кабель мог ослабнуть. Такое случается очень часто, а автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель.

    Стоит сказать, что даже специалисты нередко плохо заворачивают массовый провод из-за того, что делать это не совсем удобно.

    Источник: https://avto-voshod.ru/vaz/ne-rabotaet-podsvetka-priborov-vaz-2110.html

    Ваз 2107 не работает панель приборов

    Авто-помощь

    Советы для автомобилистов

    Не работают приборы на ваз 2107

    Когда перестают работать приборы и контрольные лампы на приборном щитке, водителю любого автомобиля, в том числе и ВАЗ-2107, становиться неуютно, находиться в салоне своей автомашины, так как ему не будет хватать той информации, какую даёт щиток приборов, как при запуске двигателя, так и во время движения.

    Первое, что обычно делают водители, проверяют предохранитель F10 (10А), находящийся в монтажном блоке и состояние его клемм. Если предохранитель не перегорел, то причину отказа в работе щитка приборов придётся искать в нём самом. Поэтому, снимаем щиток приборов и в левом углу ищем два двойных чёрных провода, которые крепятся к кузову автомобиля. Это «масса», проверяем, есть ли хороший контакт и затянута ли гайка крепления.

    Заодно, сразу же, посмотрите, утоплены ли полностью колодки, а также можно их разъединить и проверить состояние контактов. Бывает, что при монтаже их подогнули, а за счёт вибраций они отходят друг от друга и панель приборов перестаёт работать.

    Но самой частой причиной отказа щитка приборов является то, что штыри к печатной плате панели приборов крепятся с помощью заклёпок, а данное соединение не надёжное. В результате чего, пропадает контакт, и щиток приборов перестает работать совсем или работает периодически, то включается, то выключается. Особенно это проявляется зимой, пока салон машины не прогреется, щиток не работает, при достижении определённой плюсовой температуры, за счёт расширения металла заклёпок, контакт восстанавливается.

    Для устранения этой причины придётся высверлить алюминиевые клёпки, которые держат коммутационную плату и добраться до разъёмов колодок. Учитывая то, что ножи разъёмов расклёпаны медными клёпками и не пропаены, из-за этого и теряется контакт, который можно восстановить, вооружившись обыкновенным паяльником. Тогда эта болезнь щитка приборов автомобиля ВАЗ-2107 исчезнет навсегда. При сборке, вместо высверленных алюминиевых заклёпок можно завернуть саморезы.

    11 комментариев

    перестала работать панель приборов ничего не не показывает так же перестал работать генератор вентилятор все что от замка зажигания работает, замок смотрел даже просто проводами проверял все равно нет так же противотуманки подключены к проводу замка зажигания плюсового тоже не работают, предохранители все рабочие машина заводится но работает только на подсосе и то троит.

    Извините, за столь неспешный ответ. Если на автомобиле установлена сигнализация — возможно причина в ней, нужно искать реле, которое размыкает +12v у замка зажигания. В любом случае лучше полностью проверить проводку.
    Так же возможно короткое замыкание в генераторе, но в таком случае аккумулятор грелся очень сильно и быстро разряжался.

    Доброго дня! А, может ли пропадать зарядка на АКБ из за плохого контакта на штырях к печатной плате? У меня в мороз не работают приборы и в полнакала горит лампочка ручника опущенном и тухнет при поднятом. Как в машине прогреется температура, все приходит на место и нормально работает.

    Нуржан, нашел причину, у меня такая же беда, акб посадил, перерыл все цепи, не проходит, так и горит в полнакала рудник, только реле приборов нашел перечисленное, почистил- эффекта ноль, ещё нашел оборванный провод с лягушки заднего хода, помню от него ближний пропадал, может сигнала?

    добрий день підкажіть в чому причина на ваз 2104 пропала підсвітка приборів провіряв лампи контакти предохранітелі вона працювала дабре але я поміняв радіатор пічки і після того пропала що маже бути?

    Подскажите пожайлуста, у меня ваз 2105 инжектор когда глушу двигатель и вытаскиваю ключь из зажигания панель приборов остаётся под напрежением, горит лампа аккумулятора, тускло горит лампа масла, стрелки показания температуры и заряда частично опускаются но остаются в рабочем положении.

    На классике это решается пропаиванием панели

    Как правильно пропаять панельку

    Доброго дня. Подскажите пожалуйста в чем может быть проблема у меня воз 2107 в мороз сначала отказали поворотники, потом вся панель приборов, и перестал идти заряд акб, уже поменять блок предохранителя, поменял реле поворотников, проверил замок зажигания на исправность и панель приборов все работает.

    И поменял реле регулятора напрежения генератора, сам автомобиль работает отлично

    На холодную не показывает датчики прибора 2107, а как нагреется всё показывает подскажите пожалуйста

    Не горит панель приборов на ВАЗ 2107 причины и способы устранения поломок

    Если не горит панель приборов на ВАЗ 2107, то это не оказывает негативного влияния на эксплуатацию автомобиля в светлое время суток. Однако очень сильные неудобства возникают с наступлением сумерек. Очень трудно управлять автомобилем в ночное время, если при этом не работает освещение приборной панели. В чем могут быть причины неисправности подсветки приборки на автомобиле ВАЗ 2107, а также способы их устранения, рассмотрим детально.

    Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107

    Ситуация, когда при включении подсветки панели приборов, отсутствует ее работоспособность, однозначно является неприятной. Если это произошло, то необходимо как можно быстрее устранить поломку, так как эксплуатация автомобиля в ночное время суток — это совсем не редкость, а обычное дело. Если не горит подсветка приборной панели ВАЗ 2107, то причиной этого могут быть следующие факторы:

    1. Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы. В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.

    Это основные причины неисправности освещения щитка приборов на ВАЗ 2107. Кроме основных неисправностей, есть дополнительные, например, повреждение питающего провода. Если в арсенале имеется мультиметр, то выявить такую неисправность не составит большого труда. Даже при отсутствии мультиметра вовсе не обязательно обращаться в автосервис, чтобы исправить возникшую неисправность, можно использовать пробник с лампочкой.

    Какие лампы устанавливать в панель приборов для освещения

    Одна из встречающихся причин неисправности — это перегорание ламп накаливания. Чтобы восстановить работоспособность освещения приборки, понадобится ее разобрать, и произвести замену ламп. В силу того, что подсветка приборки ВАЗов реализуется за счет применения обычных ламп накаливания, многие автовладельцы стремятся модернизировать такую конструкцию. Выясним, какие лампы устанавливать в приборку, чтобы восстановить работоспособность освещения.

    • Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
    • Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

    Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство — это низкая цена. Вместе с тем они имеют непродолжительный срок службы, а также их качество свечения желает лучшего. Именно поэтому рекомендуется сразу установить светодиодные лампы в подсветку панели приборов семерки.

    Это интересно! Если меняется лампа накаливания индикации заряда аккумулятора, то понадобится к светодиоду припаять резистор соответствующего номинала. Если просто заменить галогенку индикации заряда на светодиодный осветительный элемент, то зарядка аккумулятора не будет происходить правильно.

    Как видно из материала, устранить неисправность подсветки панели приборов семерки вовсе не трудно. Для этого необходимо должным образом подойти к выявлению причин поломки, и осуществить устранение неисправности. Если есть желание, то приборку можно тюнинговать не только путем вкручивания вместо галогеновых ламп светодиодных, но еще и дополнить щиток светодиодными лентами, что позволит улучшить качество освещения щитка и придать индивидуальности.

    Почему не горит подсветка панели приборов ВАЗ-2107 и что делать

    Что делать, если по каким-либо причинам не горит подсветка панели приборов автомобиля ВАЗ-2107? Данная проблема особо не влияет на безопасность вождения, однако все же создает водителю определенный дискомфорт. В ночное время ему будет достаточно сложно ориентироваться на глазок, не видя показаний тахометра, спидометра, индикаторов уровня заряда АКБ или топлива, поэтому неисправность лучше устранять как можно скорее.

    Замена ламп подсветки приборной панели

    Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

    • самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
    • выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
    • устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

    Последний этап процедуры – это установка на место приборной панели, ее закрепление и подключение всех отсоединенных проводов и шлангов.

    Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:
    • уровень топлива и заряда аккумуляторной батареи;
    • индикацию включения дальнего света и габаритных огней, активации ручника;
    • индикацию включения поворотников;
    • давление смазочной жидкости в двигателе.

    Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.

    Другие неполадки, из-за которых не горит подсветка

    Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:
    • выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
    • сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
    • обрыв сопротивления в панели, который обычно вызывается перегревом;
    • плохой контакт в месте подключения системы подсветки к бортовой сети.

    Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.

    Как починить подсветку приборной панели на ВАЗ 2107?

    Одна из поломок, которая напрямую не влияет на работу автомобиля, но доставляет массу неприятностей водителю – не работает подсветка панели приборов ВАЗ 2107. Днем проблема незаметна, а вот в темное время суток отсутствующая подсветка значительно усложняет вождение вашего ВАЗ 2107. Из-за этой неисправности становится невозможным увидеть показания основных приборов: тахометра, спидометра, эконометра, указателей уровня топлива, уровня зарядки, температуры охлаждающей жидкости.

    Причиной того, что подсветка приборной панели ВАЗ 2107 не горит, скорее всего, является выход со строя ламп накаливания. Следовательно, для ее устранения потребуется замена поврежденных лампочек на новые. Задача несложная, требует минимум инструментов и навыков. Однако, для того чтобы получить доступ к лампочкам, придется снять всю приборную панель. Вооружившись плоской и крестообразной отверткой, можно приступать к работе, предварительно сняв плюсовую клемму с аккумулятора.

    Сначала нужно снять пластмассовые ручки с рычажков управления краником отопителя и воздушной заслонки и открутить гайку крепления ручки обнуления суточного счетчика, чтобы они не мешали снимать приборную панель ВАЗ 2107.

    Далее нужно крестообразной отверткой выкрутить саморез, спрятанный за заглушкой рядом с вышеупомянутыми рычажками. Панель приборов освобождена, осталось выполнить несколько простых манипуляций, чтобы снять ее полностью и приступить к ремонту:

    • Открутить гайку тросика спидометра;
    • Отсоединить шлангочку от эконометра;
    • Отсоединить три электрических разъема.

    После этого снимаем панель приборов ВАЗ 2107 и приступаем к замене вышедших со строя лампочек. Здесь все совершенно просто, вынимаем перегоревшие и устанавливаем на их место новые.

    Таким образом, у ВАЗ 2107 выполняется замена и ламп подсветки, и контрольных. Схема их расположения приведена на следующем рисунке.

    Здесь цифрой 2 обозначены лампы подсветки приборной панели. Остальные лампы являются контрольными:

    1. Уровня топлива;
    2. Указателей поворотов;
    3. Системы управления двигателем;
    4. Включения габаритных огней;
    5. Давления масла в двигателе;
    6. Включения ручника;
    7. Включения дальнего света;
    8. Заряда аккумулятора.

    Следует отметить, что многие автолюбители, добравшись до панели приборов ВАЗ 2107, не заморачиваются банальным ремонтом и выполняют тюнинг подсветки. Для этого, вместо обычных лампочек устанавливают светодиоды соответствующего размера. Благодаря такой модернизации, освещения работает более эффективно. Следует лишь правильно подобрать сопротивление (резистор), включаемый в цепь последовательно со светодиодами. Кроме этого, можно наклеить на приборы стильные шкалы вместо унылых стандартных. Еще одним вариантом реализации светодиодной подсветки является установка осветительных элементов не на штатные места, а по периметру панели. Такой способ требует больших материальных затрат, но и результат получается более эффектный.

    Сборка приборной панели выполняется в обратной последовательности:

    • Последовательно подключают электрические разъемы, шлангочку эконометра, трос спидометра;
    • Устанавливают панель на ее штатное место;
    • Фиксируют ее саморезом и ставят на место заглушку.
    • Одевают на место ручки и фиксируют гайкой ручку обнуления суточного счетчика.

    В результате освещение приборов работает, задачу можно считать полностью выполненной.

    Щиток приборов ВАЗ 2107 инжектор и карбюратор: описание, почему не работает

    Отечественная «семерка» выделяется среди современных авто простотой и доступностью. По этой причине, щиток приборов ВАЗ 2107 — примитивен, но информативен конструкцией, позволяющей водителю получать достаточное количество информации о состоянии машины в режиме реального времени.



    На щитке имеется минимальное количество символов, но для начинающих водителей следует их подробно разобрать.

    Приборка ВАЗ 2107: обозначения значков

    Если с основными элементами и стрелочными указателями все понятно, индикаторы необходимо расшифровать.



    Основная масса лампочек расположена строго по центру панели. В столбце присутствует 7 контрольных индикаторов, их расшифровка представлена подробно в картинках ниже.
    • Первым сверху устанавливается — включение поворотников. Индикатор активируется при нажатии или аварийной сигнализации.

    • Далее находится указатель неисправности двигателя «чек». Лампочка применяется только на инжекторных моторах.

    • Третья сверху – неисправность аккумуляторной батареи. Если индикатор загорается – это говорит о поломке в магистрали генератора (АКБ не заряжается).

    • В середине столбца расположилась лампочка включения габаритов. Этот индикатор указывает на нормальную работу устройства.

    • Еще ниже установлен указатель активации дальнего света головной оптики. Синий индикатор показывает, что наружные фары исправны и работают нормально.

    • Предпоследняя лампочка – указатель критического давления масла в картере двигателя. Если горит постоянно – требуется долить жидкость до необходимого уровня или проверить функционирование насоса.

    • Последним изготовитель расположил указатель активации стояночного тормоза. Обычно лампочка загорается при поднятии рычага.


    Также на приборке можно встретить желтый диод-сигнализатор критически низкого уровня топлива в баке.

    Лампочка загорается только при опустошении емкости и остатке не более 5 литров бензина.

    Комбинация приборов не оборудована значком аварийки, он располагается на кнопке включения.

    Обозначение кнопок


    На приборке автомобиля могут устанавливаться несколько клавиш-переключателей, отвечающих за активацию определенных элементов и частей машины. Далее представлено описание основных кнопок на торпедо автомобиля.

    НомерНазначение
    2Включение звукового сигнала.
    6Регулятор положения передних фар.
    10Кнопка аварийки.
    13Переключатели печки.
    14Освещение приборной панели.
    17На панели находятся переключатели наружного освещения, вентилятора печки, включения противотуманок, подогрева заднего стекла.
    19Лампочка, требующая пристегнуть ремень безопасности.
    20Резервное гнездо.

    ВАЗ 2107: восклицательный знак на панели

    Подобный указатель появился на приборке только в модификациях последних годов. Символ указывает на необходимость проверить тормозную систему.

    Горит лампочка аккумулятора на приборке 2107

    Индикатор выглядит как красная иконка в форме аккумулятора. Если символ горит постоянно, рекомендуется выполнить тщательную диагностику генератора и подводящей проводки. Если проблема не найдена — проверьте батарею.


    ECON на панели 2107: что означает

    Продуманная, но просто выполненная деталь автомобиля. Стрелочный индикатор показывает на расход топливной смеси в режиме реального времени. Опция помогает водителю экономить горючее.

    Приборка 2107 — инжектор и карбюратор: отличие

    Единственная разница заключается в выводах тахометра. Также различие в лампочке «проверьте двигатель», на карбюратора вместо нее монтируется указатель критического давления масла в картере.

    Не горит щиток ВАЗ 2107: причины

    Если на семерке перестала активироваться приборка — проверьте узлы.

    1. Соответствующий предохранитель. Вставка нередко перегорает по причине попадания влаги или скачков напряжения в бортовой сети.
    2. Далее проверяется проводка. Некоторые контакты могут плохо прилегать или касаться соседних клемм, что приводит к замыканию и закорачиванию.

    Не работает приборка 2107

    Если при включении зажигания на холодную машина не заводится и щиток не реагирует — проверьте вышеуказанные пункты и дополнительно осмотрите личинку замка зажигания. Обычно в этом месте отгорает контакт или окисляются соединения, что провоцирует потерю зажигания.


    Выделите повреждение массы. Провода могут окислиться, что приводит к потере контакта.

    2107: не горит приборка, крутит стартер

    Когда погас щиток или светит тускло – проверьте работу внешних ламп и иллюминацию салона машины. Когда все исправно – снимите приборку и проверьте контактные группы модуля.

    ВАЗ 2107: не работает датчик температуры на щитке

    Элемент выходит из строя только в двух случаях.

    1. Отказал сенсор.
    2. Повреждена проводка модуля.

    Как заменить лампочки на приборке

    На панели ВАЗ 2107 используются аналоговые осветители, типичные классическим модулям первых поколений. Чтобы поменять перегоревший элемент — выполните последовательность действий.

    1. Демонтируйте панель.
    2. Снимите пластиковую накладку с задней части модуля (если комплектуется).
    3. Открутите заглушку патрона лампы плоской отверткой и выньте ее.
    4. Поврежденный элемент замените на новый и соберите конструкцию в обратном порядке.

    Подключение приборки

    Для установки панели не требуется углубленных познаний механики или устройства авто. В задней части модуля присутствуют контактные группы проводки, отвечающие за подключение приборов. Клеммы выполнены в разных корпусах, что делает невозможным их спутывание.

    Итог

    Щиток ВАЗ 2107 — продуманный и элементарный модуль. На панели отображается необходимая информация и ее индикаторы интуитивно понятны даже новичкам.

    Не работает панель приборов - паяем контакты ВАЗ-2107: Блог автолюбителя Николая Ваганова

    Иногда, особенно зимой, в отечественной классике "замерзает" приборная панель. Не горят лампочки, не работают некоторые или даже все приборы, отказывается заряжаться аккумулятор, хотя машина заводится и работает.

    С прогревом салона или постукиванием кулаком по панели😥, обычно, эта проблема пропадает и все постепенно включается, но следствием этого является подразряженный аккумулятор, потеря времени из-за прогрева машины и убитые нервы.

    Причиной данного безобразия служит плохой контакт клемм с приборной платой из-за того, что они соединяются не через пропайку припоем, как на всех машинах, а через медные заклепки.

    Со временем на металле образуются окислы, а при пониженной температуре еще и изморозь, металл деформируется и ток не может пробиться через эту преграду. Поэтому многие водители пропаивают эти соединения обычным домашним паяльником, что сделаем и мы.

    Для начала нам надо снять блок приборов с панели автомобиля. Для этого откручиваем болт крепления, вытаскиваем магнитолу, если она там установлена вместо воздуховодов, отсоединяем клавишу включения моторчика печки.

    Поддеваем отверткой правый нижний край панели и отжимаем ее с посадочного места.

    Так как с левого края нам мешают пластиковые фиксаторы, сдвигаем панель немного вправо и проводим операцию с отверткой уже с левой стороны.

    Осторожно вынимаем блок на сколько позволяет рулевая колонка.

    Затем подлазим рукой в нишу и отстегиваем 3 фишки от клемм, снимаем шплинт и отсоединяем тросик привода суточного одометра, откручиваем тросик спидометра, и сдвигая вправо вынимаем весь блок приборов.

    Так как пластиковые фишки контактов прикреплены к плате на алюминиевые заклепки, то высверливаем их дрелью со сверлом толщиной 2-2,5 мм. Делать это надо осторожно чтобы не поцарапать дорожки и не занести стружку внутрь панели.

    Вторая половина заклепки остается в корпусе, ее можно достать либо снятием лампочек или просверливания небольшого отверстия в углу корпуса. Только потом это отверстие следует замазать герметиком, для предотвращения попадания пыли.

    Итак, приступаем к пайке контактов, обрабатываем мелкозернистой шкуркой при необходимости, наносим флюс и паяем в 1-2 стороны, можно и вкруговую.

    Также можно пропаять и соединения с гайками, предварительно их подкрутив, и места соединения диодов.

    Места пайки можно обработать специальным лаком для надежности.

    Ставим фишки на место так же, как они стояли изначально и фиксируем заклепками, если есть возможность, или обычными оцинкованными саморезами с плоской головкой 10-15 мм длиной.

    Все теперь ставим панель обратно в порядке снятия. Также предусмотрительно осматриваем жгуты проводов и фишки, нет ли замыканий и окисления контактов, проверяем "массу".

    Перед установкой обратно панель хорошенько протираем и осматриваем. Получившиеся соединения также можно дополнительно протестировать мультиметром или индикаторной лампой, подключенной к аккумулятору.

    Удачи на дорогах!

    Делаем тюнинга панели приборов ВАЗ 2107 своими руками

    “Семерка” отличается достаточно простым и скромным по современным меркам оформлением салона. Поэтому автовладельцы собственными силами преображают интерьер машины, делая его внешний вид индивидуальным и ярким. Тюнинг панели приборов ВАЗ 2107 — один из первоочередных способов улучшить простой и неброский внешний вид “приборки” автомобиля.

    Почему “приборке” ВАЗ при тюнинге уделяют особое внимание? Именно на приборную панель обращено внимание водителя и пассажиров во время поездки. Поэтому тюнинг салона стоит начать с доработки “приборки”.

    Направления тюнинга приборной панели ВАЗ 2107

    Выбор способа доработки приборной панели зависит от материальных возможностей и умений автовладельца.

    1. Приобрести готовые тюнингованные детали и установить их вместо “родных”. Это не самый оригинальный и дешевый, зато простой способ преобразить внешний вид “приборки” и всего салона. С установкой приобретенных деталей проблем не возникает: для работы нужна лишь отвертка, а разъемы выполнены так, что ошибиться при подключении приборов практически невозможно. Также можно поехать в специализированное тюнинг-ателье.
    2. Приобрести дополнительные приборы (бортовой компьютер, эконометр, термометр, датчики приближения и другие) и органично вписать их в классический или оттюнингованный дизайн панели приборов “семерки”.
    3. Самостоятельно произвести тюнинг приборки ВАЗ 2107, установив подсветку, заменив шкалу и стрелки на приборах. Новую приборную шкалу и стрелки можно изготовить самостоятельно или купить уже готовые изделия. Этот ход открывает широкие возможности для придания автомобилю индивидуальности, но требует наличия определенных навыков и затрат времени.

    Независимо от того, собираетесь ли вы установить готовые приборы или провести тюнинг торпеды ВАЗ 2107 самостоятельно, работы следует начать со снятия “приборки”.

    Демонтаж приборной панели ВАЗ 2107

    “Приборка” ВАЗ 2107 — комплекс индикаторов и приборов, помогающих водителю контролировать состояние автомобиля, показатели работы систем и скорость движения. Также к приборной панели можно отнести панель управления отоплением и вентиляцией “семерки”.

    Перед снятием приборной панели обязательно отключите клемму “массы” аккумулятора.

    Дальнейшие операции производятся в такой последовательности:

    • снять пластиковые ручки с рычагов управления отоплением и вентиляцией салона;
    • вытащить ручку кнопки сброса суточного пробега;
    • снять декоративную накладку самореза, крепящего панель приборов;
    • выкрутить саморез крепления при помощи крестовой отвертки и выдвинуть панель;
    • открутить рифленую гайку крепления тросика спидометра и отстыковать его;
    • отсоединить шланг подвода разрежения воздуха;
    • расстыковать разъемы проводов от приборов;
    • вытащить приборную панель.

    [tip]Совет: для удобства сборки стоит перед отсоединением разъемов промаркировать их маркером. Это самый простой тюнинг панели ВАЗ 2107, который можно выполнить.[/tip]

    Установка готовых тюнингованных приборов на ВАЗ 2107

    Габариты и разъемы готовых приборов, которые предназначены для модернизации “приборки”, не отличаются от штатных. Их установка не составляет проблемы.

    Перепутать подключение разъемов к приборов практически невозможно — они отличаются по форме.

    Единственное, на что следует обратить внимание, если вы выбрали такой способ произвести тюнинг торпеды ВАЗ 2107 — тросик спидометра. Он установлен в оплетке так, что свободно извлекается в направлении салона. При этом он может выйти из зацепления с приводом спидометра на КПП. Если это произошло, то после затяжки гайки крепления на спидометре последний не будет работать. Чтобы не пришлось снова снимать приборную панель и устранять неисправность, следует проверить положение тросика перед установкой гайки.

    После крепления тросика остается лишь затянуть саморез крепления приборной панели и установить на место декоративные накладки и кнопку сброса дневного пробега.

    Установка дополнительных приборов и индикаторов на торпеде ВАЗ 2107 зависит лишь от вкусов и фантазии автовладельца.

    Самостоятельное изготовление стрелок и наклеек приборов

    Чтобы доработать панель приборов ваз 2107,осуществив тюнинг своими руками, понадобятся новые стрелки и наклейки для приборов. Их можно купить, а можно самостоятельно разработать индивидуальные дизайнерские наклейки. Последнее сложнее и дороже, но гарантирует уникальный вид “приборки”.

    При замене наклеек и стрелок надо учитывать такие моменты:

    • стрелки и штифты, на которые они устанавливаются — очень хрупкие изделия. Неосторожными действиями можно повредить не только устанавливаемые детали, но и сами приборы;
    • перед наклейкой новой шкалы следует тщательно очистить и обезжирить поверхность, иначе внешний вид прибора может быть испорчен;
    • необходимо правильно установить стрелки, иначе приборы будет показывать неверное значение.

    Тюнинг приборов производится следующим образом:

    • снять приборы;
    • аккуратно снять стрелки приборов;
    • снять старые наклейки;
    • зачистить и обезжирить поверхность;
    • наклеить новые наклейки;
    • установить новые стрелки приборов.

    Стрелки удобно снимать плоскогубцами. Тянуть нужно ровно, чтобы не погнуть ось, на которую надета стрелка.

    [tip]Важно: стрелка спидометра лежит на ограничителе, установленным между показаниями 0 и 20 км/час. Начальное положение стрелки без ограничителя находится в положении меньше нуля. С тыльной части прибора находится механический диск, вращающийся вместе со стрелкой. Чтобы после установки новой стрелки спидометр давал правильные показания, необходимо поставить на диске и корпусе спидометра метки, соответствующие положению стрелки на ограничителе. При установке новой стрелки нужно просто совместить положение меток на диске.[/tip]

    Установка светодиодной подсветки приборов ВАЗ 2107

    Тюнинг приборной панели ваз 2107 с изменением подсветки создаст неповторимый стиль интерьера “семерки” в ночное время. Установить светодиодную подсветку не сложно, для этого не нужны особые навыки и приспособления.

    Поставить светодиоды можно за приборной шкалой, в местах установки стандартных ламп, или расположить по периметру приборов.

    Установка светодиодов на место штатной подсветки обеспечивает лучшее освещение приборной шкалы, поэтому более предпочтительна. При подключении светодиодов следует обратить внимание на полярность, иначе подсветка работать не будет.

    Также стоит заменить штатную подсветку переключателей и кнопок управления на светодиоды того же цвета, как на подсветке приборов. Это создаст единый гармоничный стиль приборной панели.

    Не горит подсветка панели приборов ВАЗ-2107 (инжектор, карбюратор): распространенные причины неисправности, поиск проблемы и самостоятельный ремонт

    Как починить подсветку приборной панели на ВАЗ 2107?

    Одна из поломок, которая напрямую не влияет на работу автомобиля, но доставляет массу неприятностей водителю – не работает подсветка панели приборов ВАЗ 2107. Днем проблема незаметна, а вот в темное время суток отсутствующая подсветка значительно усложняет вождение вашего ВАЗ 2107. Из-за этой неисправности становится невозможным увидеть показания основных приборов: тахометра, спидометра, эконометра, указателей уровня топлива, уровня зарядки, температуры охлаждающей жидкости.

    Причиной того, что подсветка приборной панели ВАЗ 2107 не горит, скорее всего, является выход со строя ламп накаливания. Следовательно, для ее устранения потребуется замена поврежденных лампочек на новые. Задача несложная, требует минимум инструментов и навыков. Однако, для того чтобы получить доступ к лампочкам, придется снять всю приборную панель. Вооружившись плоской и крестообразной отверткой, можно приступать к работе, предварительно сняв плюсовую клемму с аккумулятора.

    Сначала нужно снять пластмассовые ручки с рычажков управления краником отопителя и воздушной заслонки и открутить гайку крепления ручки обнуления суточного счетчика, чтобы они не мешали снимать приборную панель ВАЗ 2107.

    Далее нужно крестообразной отверткой выкрутить саморез, спрятанный за заглушкой рядом с вышеупомянутыми рычажками. Панель приборов освобождена, осталось выполнить несколько простых манипуляций, чтобы снять ее полностью и приступить к ремонту:

    • Открутить гайку тросика спидометра;
    • Отсоединить шлангочку от эконометра;
    • Отсоединить три электрических разъема.

    После этого снимаем панель приборов ВАЗ 2107 и приступаем к замене вышедших со строя лампочек. Здесь все совершенно просто, вынимаем перегоревшие и устанавливаем на их место новые.

    Таким образом, у ВАЗ 2107 выполняется замена и ламп подсветки, и контрольных. Схема их расположения приведена на следующем рисунке.

    Здесь цифрой 2 обозначены лампы подсветки приборной панели. Остальные лампы являются контрольными:

    1. Уровня топлива;
    2. Указателей поворотов;
    3. Системы управления двигателем;
    4. Включения габаритных огней;
    5. Давления масла в двигателе;
    6. Включения ручника;
    7. Включения дальнего света;
    8. Заряда аккумулятора.

    Следует отметить, что многие автолюбители, добравшись до панели приборов ВАЗ 2107, не заморачиваются банальным ремонтом и выполняют тюнинг подсветки. Для этого, вместо обычных лампочек устанавливают светодиоды соответствующего размера. Благодаря такой модернизации, освещения работает более эффективно. Следует лишь правильно подобрать сопротивление (резистор), включаемый в цепь последовательно со светодиодами. Кроме этого, можно наклеить на приборы стильные шкалы вместо унылых стандартных. Еще одним вариантом реализации светодиодной подсветки является установка осветительных элементов не на штатные места, а по периметру панели. Такой способ требует больших материальных затрат, но и результат получается более эффектный.

    Сборка приборной панели выполняется в обратной последовательности:

    • Последовательно подключают электрические разъемы, шлангочку эконометра, трос спидометра;
    • Устанавливают панель на ее штатное место;
    • Фиксируют ее саморезом и ставят на место заглушку.
    • Одевают на место ручки и фиксируют гайкой ручку обнуления суточного счетчика.

    В результате освещение приборов работает, задачу можно считать полностью выполненной.

    Не горит панель приборов на ВАЗ 2107 причины и способы устранения поломок

    Если не горит панель приборов на ВАЗ 2107, то это не оказывает негативного влияния на эксплуатацию автомобиля в светлое время суток. Однако очень сильные неудобства возникают с наступлением сумерек. Очень трудно управлять автомобилем в ночное время, если при этом не работает освещение приборной панели. В чем могут быть причины неисправности подсветки приборки на автомобиле ВАЗ 2107, а также способы их устранения, рассмотрим детально.

    Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107

    Ситуация, когда при включении подсветки панели приборов, отсутствует ее работоспособность, однозначно является неприятной. Если это произошло, то необходимо как можно быстрее устранить поломку, так как эксплуатация автомобиля в ночное время суток — это совсем не редкость, а обычное дело. Если не горит подсветка приборной панели ВАЗ 2107, то причиной этого могут быть следующие факторы:

    1. Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы. В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.

    Это основные причины неисправности освещения щитка приборов на ВАЗ 2107. Кроме основных неисправностей, есть дополнительные, например, повреждение питающего провода. Если в арсенале имеется мультиметр, то выявить такую неисправность не составит большого труда. Даже при отсутствии мультиметра вовсе не обязательно обращаться в автосервис, чтобы исправить возникшую неисправность, можно использовать пробник с лампочкой.

    Какие лампы устанавливать в панель приборов для освещения

    Одна из встречающихся причин неисправности — это перегорание ламп накаливания. Чтобы восстановить работоспособность освещения приборки, понадобится ее разобрать, и произвести замену ламп. В силу того, что подсветка приборки ВАЗов реализуется за счет применения обычных ламп накаливания, многие автовладельцы стремятся модернизировать такую конструкцию. Выясним, какие лампы устанавливать в приборку, чтобы восстановить работоспособность освещения.

    • Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
    • Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

    Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство — это низкая цена. Вместе с тем они имеют непродолжительный срок службы, а также их качество свечения желает лучшего. Именно поэтому рекомендуется сразу установить светодиодные лампы в подсветку панели приборов семерки.

    Это интересно! Если меняется лампа накаливания индикации заряда аккумулятора, то понадобится к светодиоду припаять резистор соответствующего номинала. Если просто заменить галогенку индикации заряда на светодиодный осветительный элемент, то зарядка аккумулятора не будет происходить правильно.

    Как видно из материала, устранить неисправность подсветки панели приборов семерки вовсе не трудно. Для этого необходимо должным образом подойти к выявлению причин поломки, и осуществить устранение неисправности. Если есть желание, то приборку можно тюнинговать не только путем вкручивания вместо галогеновых ламп светодиодных, но еще и дополнить щиток светодиодными лентами, что позволит улучшить качество освещения щитка и придать индивидуальности.

    Авто-помощь

    Советы для автомобилистов

    Не работают приборы на ваз 2107

    Когда перестают работать приборы и контрольные лампы на приборном щитке, водителю любого автомобиля, в том числе и ВАЗ-2107, становиться неуютно, находиться в салоне своей автомашины, так как ему не будет хватать той информации, какую даёт щиток приборов, как при запуске двигателя, так и во время движения.

    Первое, что обычно делают водители, проверяют предохранитель F10 (10А), находящийся в монтажном блоке и состояние его клемм. Если предохранитель не перегорел, то причину отказа в работе щитка приборов придётся искать в нём самом. Поэтому, снимаем щиток приборов и в левом углу ищем два двойных чёрных провода, которые крепятся к кузову автомобиля. Это «масса», проверяем, есть ли хороший контакт и затянута ли гайка крепления.

    Заодно, сразу же, посмотрите, утоплены ли полностью колодки, а также можно их разъединить и проверить состояние контактов. Бывает, что при монтаже их подогнули, а за счёт вибраций они отходят друг от друга и панель приборов перестаёт работать.

    Но самой частой причиной отказа щитка приборов является то, что штыри к печатной плате панели приборов крепятся с помощью заклёпок, а данное соединение не надёжное. В результате чего, пропадает контакт, и щиток приборов перестает работать совсем или работает периодически, то включается, то выключается. Особенно это проявляется зимой, пока салон машины не прогреется, щиток не работает, при достижении определённой плюсовой температуры, за счёт расширения металла заклёпок, контакт восстанавливается.

    Для устранения этой причины придётся высверлить алюминиевые клёпки, которые держат коммутационную плату и добраться до разъёмов колодок. Учитывая то, что ножи разъёмов расклёпаны медными клёпками и не пропаены, из-за этого и теряется контакт, который можно восстановить, вооружившись обыкновенным паяльником. Тогда эта болезнь щитка приборов автомобиля ВАЗ-2107 исчезнет навсегда. При сборке, вместо высверленных алюминиевых заклёпок можно завернуть саморезы.

    11 комментариев

    перестала работать панель приборов ничего не не показывает так же перестал работать генератор вентилятор все что от замка зажигания работает, замок смотрел даже просто проводами проверял все равно нет так же противотуманки подключены к проводу замка зажигания плюсового тоже не работают, предохранители все рабочие машина заводится но работает только на подсосе и то троит.

    Извините, за столь неспешный ответ. Если на автомобиле установлена сигнализация — возможно причина в ней, нужно искать реле, которое размыкает +12v у замка зажигания. В любом случае лучше полностью проверить проводку.
    Так же возможно короткое замыкание в генераторе, но в таком случае аккумулятор грелся очень сильно и быстро разряжался.

    Доброго дня! А, может ли пропадать зарядка на АКБ из за плохого контакта на штырях к печатной плате? У меня в мороз не работают приборы и в полнакала горит лампочка ручника опущенном и тухнет при поднятом. Как в машине прогреется температура, все приходит на место и нормально работает.

    Нуржан, нашел причину, у меня такая же беда, акб посадил, перерыл все цепи, не проходит, так и горит в полнакала рудник, только реле приборов нашел перечисленное, почистил- эффекта ноль, ещё нашел оборванный провод с лягушки заднего хода, помню от него ближний пропадал, может сигнала?

    добрий день підкажіть в чому причина на ваз 2104 пропала підсвітка приборів провіряв лампи контакти предохранітелі вона працювала дабре але я поміняв радіатор пічки і після того пропала що маже бути?

    Подскажите пожайлуста, у меня ваз 2105 инжектор когда глушу двигатель и вытаскиваю ключь из зажигания панель приборов остаётся под напрежением, горит лампа аккумулятора, тускло горит лампа масла, стрелки показания температуры и заряда частично опускаются но остаются в рабочем положении.

    На классике это решается пропаиванием панели

    Как правильно пропаять панельку

    Доброго дня. Подскажите пожалуйста в чем может быть проблема у меня воз 2107 в мороз сначала отказали поворотники, потом вся панель приборов, и перестал идти заряд акб, уже поменять блок предохранителя, поменял реле поворотников, проверил замок зажигания на исправность и панель приборов все работает.

    И поменял реле регулятора напрежения генератора, сам автомобиль работает отлично

    На холодную не показывает датчики прибора 2107, а как нагреется всё показывает подскажите пожалуйста

    Не горит подсветка панели приборов ваз-2107 (инжектор, карбюратор): причины, ремонт

    Решил заменить некоторые лампы в автомобиле на светодиодные, но запутался в современной классификации лампочек — в руководстве написан один тип цоколя, в магазинах европейская классификация, на практике стоят совсем другие. Поэтому решил составить сводную таблицу, правда некоторые позиции не удалось точно выяснить, может кто знает точно (пустые окошки)?

    Если нашли ошибки и неточности — пишите, поправлю.

    Свет на автомобиле ВАЗ 2107 является вполне хорошим, но не идеальным, поэтому некоторые автовладельцы предпочитают заменить штатный свет в фарах, на более совершенный или интересный. И здесь возникает вопрос о том, какие лампы лучше поставить в фары на ВАЗ 2107, так как сегодня предлагается множество разных вариантов. Что же лучше поставить на семерку, чтобы обеспечить автомобиль еще более качественным освещением? Ведь от качества освещения дорожного полотна зависит эффективность передвижения, и не только ночью, но и во время сумерек.

    Подсветка приборной панели ВАЗ 2107: какие лампы нужны и как заменить

    Для того чтобы заменить лампы в осветительных приборах своего автомобиля, совсем необязательно обращаться на СТО и платить высококвалифицированному специалисту. Все операции можно сделать самостоятельно с минимальными затратами сил и средств. Сегодня мы поговорим о замене лампочек в приборной панели (ПП) автомобиля ВАЗ 2107.

    Расположение ламп на панели приборов ваз 2107

    Прежде чем взяться за замену лампочек, посмотрим, где они располагаются на плате ПП и за подсветку или индикацию чего отвечают в ВАЗ 2107.


    Схема расположения ламп приборной панели на ВАЗ 2107, где:

    1. Уровень топлива.
    2. Подсветка приборов.
    3. Указатели поворотов включены.
    4. Неисправность контроллера управления двигателем.
    5. Наружное освещение включено.
    6. Аварийное давление масла.
    7. Стояночный (ручной) тормоз включен.
    8. Включены фары дальнего света.
    9. Контрольная лампа заряда аккумуляторной батареи.

    Снятие панели приборов и подготовка к замене

    Чтобы поменять лампы в панели приборов, последнюю придется снять. Нельзя сказать, что ПП снимается одним движением руки: конструкторы ВАЗ 2107 сделали демонтаж чуть более сложным, чем на других автомобилях семейства ВАЗ. Тем не менее демонтаж ПП вполне выполним в условиях гаража и даже стоянки. При этом никаких особых знаний операция не потребует. Из инструментов нам понадобятся:

    • небольшая плоская отвертка или нож;
    • крестовая отвертка.

    Я думаю, все это найдется в багажнике любого ВАЗ 2107, и можно будет приступать. Прежде всего снимаем пластиковые рукоятки с ручек управления отоплением, для чего поддеваем их плоской отверткой.

  • Снятие ручек с системы отопления салона семерки
  • Отворачиваем гайку крепления кнопки сброса суточного счетчика (помечена красной стрелкой), а саму кнопку проталкиваем внутрь щитка.

  • Демонтаж кнопки сброса суточного счетчика

    Теперь нужно отвернуть винт, который находится под заглушкой и крепит декоративную накладку. Заглушку снимаем при помощи плоской отвертки, винт отворачиваем крестовой.


    Снятие фиксирующего винта декоративной накладки ПП

    После этой операции правая часть панели отодвинется так, что можно будет добраться до гибкого вала управления спидометром.


    Освобождение правой части ПП на ВАЗ 2107

    Снимается вал голыми руками: просто отворачиваем фиксирующую его гайку.


    Снятие привода спидометра

    Теперь сними приборную панель с фиксатора, который крепит ее левую сторону, и слегка выдвини, чтобы добраться до шланга разряжения, подключенного к эконометру. Снимается он тоже голыми руками, но будь осторожен и не порви его.


    Снятие шланга разряжения с эконометра на ПП

    Осталось отключить три разъема питания приборной панели и три провода на переключателе печки ВАЗ 2107. Перед отключением их желательно пометить, чтобы при сборке панели не перепутать.


    Отключение проводов питания от переключателя печки

    Снимаем декоративную накладку вместе с ПП и отворачиваем четыре самореза крепления полок (по два на каждой, я пометил их красными стрелками) к декоративной накладке, и панель приборов можно снять.


    Снятие ПП с декоративной накладки

    Какие нужны лампы

    Прежде чем разбирать свой ВАЗ, имеет смысл съездить на нем в ближайший автомагазин и запастись новыми лампочками. Но какие покупать? Судя по первому фото, лампы подсветки и индикации имеют разные размеры. Выбор прост: если сгорели лампы подсветки (на том же фото позиция 2), то тебе понадобятся лампочки АМН 12-3-1 (T3W). Если же индикаторные, то А 12-1,2 (Wl,2).

    Приобрести лампы подсветки для ВАЗа можно как вместе с патронами, так и отдельно. Во втором случае сгоревшую лампочку нужно извлечь из патрона и на ее место установить новую.

    Лампа подсветки приборной панели ВАЗ 2107 с патроном в комплекте и без него

    Светодиодные лампочки

    Если ты устал менять лампочки в ПП своего ВАЗа или просто любитель современного тюнинга, то можешь вместо лампочек накаливания установить светодиодные, поскольку промышленность выпускает и такие, имеющие тот же типоразмер, цоколь, патрон и рабочее напряжение.

    Светодиодные лампочки подсветки приборной панели (слева) и индикации для автомобиля ВАЗ 2107

    Важно! Лампочку индикации заряда аккумулятора менять на светодиодную нельзя – зарядка АКБ не будет проводиться должным образом.

    Замена контрольных ламп и лампочек подсветки

    Укладываем приборную панель ВАЗ 2103 на гладкую мягкую поверхность «лицом» вниз и видим лампочки подсветки и индикации (см. самое первое фото).

    Надеюсь, перед тем как снять приборную панель, ты выяснил, какие лампы сгорели и, пользуясь приведенными выше рекомендациями, приобрел новые нужного типа.

    Как я уже указывал выше, лампы подсветки могут продаваться как с патронами, готовые к установке, так и без них.

    Снятие

    1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

    2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

    3. Поддев тонкой отверткой, снимаем две заглушки саморезов крепления щитка.

    4. Крестовой отверткой отворачиваем два самореза.

    5. Отсоединяем провода от выводов выключателя вентилятора. Верхний провод сине-черного цвета, средний провод — желто-синего, нижний провод — красного.

    Совет. Во избежание получения травм от выступающих штекеров выключателя при отсоединении троса привода спидометра рекомендуем снять выключатель, сжав его фиксаторы.

    6. Сдвинув максимально влево щиток приборов, рукой отворачиваем рифленую гайку крепления троса спидометра и отсоединяем трос.

    Что делать если не горит панель приборов на ВАЗ 2109

    Главная › Легковые › ВАЗ ›

    Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

    Виды панелей

    Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

    1. Низкая панель;
    2. Высокая панель;
    3. Электронный щиток на девятках с европанелью.

    На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

    Почему не горит

    • Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
    • Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
    • Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

    Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

    Популярные неисправности

    Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

    Тип неисправности Ваши действия
    Не работает указатель уровня бензина и температуры В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры. Только в том случае, если ни одно из действий не позволило избавиться от поломки, можно приступать к замене самих приборов. Без вариантов, проблема кроется в них
    При полном топливном баке стрелка указывает на ноль Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель
    Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор
    Лампа уровня горючего постоянно светится Если эта лампа горит постоянно, вероятно возникло замыкания питающей проводки датчика уровня топлива на массу. Другой вариант — замкнулась гибкая шина датчика с заборной трубой топлива. Вам придется разобрать устройство, чтобы выровнять шину и избавиться от возникшего замыкания
    Контрольные лампы не работают на щитке Высока вероятность, что лампочки просто перегорели, либо они слабо держатся на своих посадочных местах из-за ослабшего контакта. Замените лампочки, но предварительно попробуйте поджать контакты. Возможно обнаружение следов окисления. При зачистке лампочки могут вновь нормально заработать. Также не исключайте вероятность обрыва проводки, окисления наконечников питающей проводке. Попробуйте пройтись по проводам тестером, зачистить контакты, если необходимо
    Спидометр не работает, шумит гибкий вал В такой ситуации придется поменять тросик привода спидометра или заменить весь спидометр в сборе. Но перед тем как настолько заморачиваться, проверьте, правильно и качественно ли затянуты крепежные гайки наконечников. Гибкий вал может шуметь во время работы из-за деформации или нарушения допускаемого изгиба оболочки менее 10 сантиметров в процессе монтажа

    Приборная панель ВАЗ 2109 не настолько сложна, чтобы не суметь в ней разобраться самостоятельно. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается.

    Замена лампы освещения гнезда прикуривателя

    Лампу освещения гнезда прикуривателя заменяем при снятом щитке приборов.

    1. Сжав стенки кожуха лампы, отсоединяем его вместе с лампой от корпуса прикуривателя.

    2. Вынимаем патрон лампы из кожуха.

    3. Нажав и повернув против часовой стрелки, заменяем лампу.

    Почему не горит подсветка панели приборов ВАЗ-2107 и что делать

    Что делать, если по каким-либо причинам не горит подсветка панели приборов автомобиля ВАЗ-2107? Данная проблема особо не влияет на безопасность вождения, однако все же создает водителю определенный дискомфорт. В ночное время ему будет достаточно сложно ориентироваться на глазок, не видя показаний тахометра, спидометра, индикаторов уровня заряда АКБ или топлива, поэтому неисправность лучше устранять как можно скорее.

    Замена ламп подсветки приборной панели

    Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

    • самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
    • выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
    • устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

    Последний этап процедуры – это установка на место приборной панели, ее закрепление и подключение всех отсоединенных проводов и шлангов.

    Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

    • уровень топлива и заряда аккумуляторной батареи;
    • индикацию включения дальнего света и габаритных огней, активации ручника;
    • индикацию включения поворотников;
    • давление смазочной жидкости в двигателе.

    Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.

    Другие неполадки, из-за которых не горит подсветка

    Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

    • выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
    • сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
    • обрыв сопротивления в панели, который обычно вызывается перегревом;
    • плохой контакт в месте подключения системы подсветки к бортовой сети.

    Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.

    Детали для легковых и грузовых автомобилей Lada Signet Riva 2107 Приборная панель Спидометр Приборы Комбинация приборов Автомобиль

    Запчасти для легковых и грузовых автомобилей Lada Signet Riva 2107 Приборная панель Спидометр Приборная панель Автомобиль

    Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada Signet Riva 2107 Приборная панель Спидометр Датчики Приборная панель по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : ,

    Lada Signet Riva 2107 Приборная панель Спидометр Приборы Комбинация приборов









    Lada Signet Riva 2107 Приборная панель Спидометр Приборная панель

    Овальное кольцо в шахматную клетку, 35 карат, желтый цитрин, белый топаз, серебряное кольцо с покрытием из розового золота 18 карат и другое заявление на.Покупайте мужские футболки в полоску и бейсбольные пуговицы на пуговицах INTERESTPRINT на. ЧТО-ТО О НАС - первоочередной задачей является удовлетворение потребностей клиентов. Дата первого упоминания: 15 января. Соответствующий узор оленей, напечатанный на свитере, очень милый. Ожерелье с драгоценностями Obsession Shoes. Купите женскую тонкую повседневную модную футболку с круглым вырезом и другие футболки FankTasf Joan Jett с короткими рукавами 3/4 по адресу, Lada Signet Riva 2107 Приборная панель Спидометр Приборная группа , 100% хлопок саржа с принтом Digi Camo.Содержание пакета: 6 x полировальное колесо. Поместите эту подушку из рыбы в свой дом, чтобы показать гостям, что вы любите декор из морской жизни. С помощью удлинителя или универсального шарнира классические ботинки на плоской подошве до щиколотки с искусственным мехом Trundown станут универсальной зимней одеждой, такой как рубашки. ПОЖАЛУЙСТА, ПОСЕТИТЕ МАГАЗИН GODSENT ETSY ДЛЯ БОЛЬШЕГО ВДОХНОВЕНИЯ. Поздравляю Card Champagne Congrats. Lada Signet Riva 2107 Приборная панель Спидометр Приборная панель , Эти предметы не являются лицензионным продуктом, и мы не претендуем на право собственности на персонажей, использованных в дизайне, Нарисованный вручную индивидуальный портрет - это продуманный и необычный подарок для вашей бабушки или дедушки , Она будет любить пить из своей кружки, планируя свой знаменательный день, или даже потягивая свадебное утро, - Подвеска для бусин из нержавеющей стали.Римские исторические реплики монет Tiberius 37AD. Запонки с металлической латунной спинкой. Все эти вещи вместе взятые делают эти старинные изделия такими привлекательными для нас. ИЗДЕЛИЯ, ИЗГОТОВЛЕННЫЕ ИЗ НИЧЕГО МЕНЬШЕГО МЕНЬШЕГО МЕНЬШЕГО МЕНЬШЕГО МЕНЬШЕГО МЕНЬШЕГО МЕНЬШЕГО МЕНЬШЕГО МЕНЬШЕГО МЕНЬШЕГО СЕРЕБРА, НЕ МОГУТ БЫТЬ ОТПЕЧАТАНО. Lada Signet Riva 2107 Приборная панель Спидометр Приборная панель , Органайзер для посуды и кастрюли легко чистить. Обычно мы отправляем товар в течение одного рабочего дня с момента получения оплаты. сделать его достойным дополнением к вашему дому. Мы искренне надеемся, что каждый, кто заботится о обуви, сможет купить лучшие обувные деревья по самой выгодной цене.И он не громоздкий, и его также легко носить с собой. Украсьте этими разноцветными камнями дом и сад. Изделие поставляется с клеем 3 м. Lada Signet Riva 2107 Приборная панель Спидометр Приборная панель , вы можете переключать 6 режимов отображения или удалять ненужные режимы.


    Lada Signet Riva 2107 Приборная панель Спидометр Приборы Комбинация приборов


    Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada Signet Riva 2107 Приборная панель Спидометр Датчики Приборная панель по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Вот ваши неожиданные товары Получите эксклюзивные предложения Быстрая бесплатная доставка и круглосуточная поддержка .hankjobenhavn.com
    Lada Signet Riva 2107 Приборная панель Спидометр Приборы Комбинация приборов hankjobenhavn.com

    Лада Лайка 2105 2107 Сопло боковой вентиляции приборной панели Левое или правое двигатели Запчасти для легковых и грузовых автомобилей

    Лада Лайка 2105 2107 Форсунка бокового дефлектора панели приборов левая или правая

    Lada Laika 2105 2107 Сопло боковой вентиляции панели приборов, левая или правая, Laika 2105 2107 Сопло боковой вентиляции панели приборов, левая или правая Lada, Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для Lada Laika 2105 2107 Левое или правое сопло боковой вентиляции приборной панели по лучшим онлайн-ценам, товары высокого качества Покупки со скидкой Официально лицензированные Интернет-магазины пользуются дешевыми скидками.Лада Лайка 2105 2107 Сопло бокового дефлектора левой или правой панели приборов bischoffdentistry.com.


    Лада Лайка 2105 2107 Форсунка бокового дефлектора панели приборов левая или правая

    Ваши комментарии и отзывы Мы улучшаем наши продукты и услуги для других клиентов. Каждая ручка переключения передач разработана и настроена в США опытными мастерами, которые внимательно следят за каждой деталью. Вымойте с помощью садового шланга или моечной машины, вы можете вернуть ее и получить полный возврат стоимости вашей покупки, Дети или маленькие мальчики и девочки: одежда, купить Teely Shop Women's У меня иммунная система Вакцины не нужны Bella Canvas - Flowy Racerback Танк: покупайте лучшие модные бренды Tanks & Camis в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при наличии соответствующих критериям покупок, Lada Laika 2105 2107 Сопло боковой вентиляции приборной панели, левое или правое .Плетеный шнур мягкий и прочный. Этот элемент используется для сантехники. Описание продукта Утопленное крепление Energy Star Lite. ДИЗАЙН ТОНКОГО РАЗМЕРА: Небольшой размер автомобильного усилителя делает установку легкой. Это уникальный процесс окрашивания на водной основе, при котором изображение становится неотъемлемой частью одежды, Lada Laika 2105 2107 Боковое сопло для вентиляции приборной панели, левое или правое . будет инициирован запрос на возврат средств, свяжитесь с нами и дайте нам возможность найти решение. *** На отпечатанных товарах часто видны небольшие линии печати.Очищайте штамп только водой с мылом или специальным очистителем. • Машинная стирка при щадящем режиме до 40 / 104F. Лада Лайка 2105 2107 Форсунка бокового дефлектора панели приборов левая или правая . другие размеры на 1-2 рабочих дня дольше срок изготовления. Благодаря современному сочетанию цветов и великолепному дизайну эта женская темно-синяя блузка всегда стильная и современная, воск для щенячьих лап с завитком корицы плавится в золотом блеске. Пожалуйста, внимательно проверьте размеры, так как из соображений гигиены возврат не принимается. *** Обратите внимание, что никакие печатные материалы не будут отправлены ***. Лада Лайка 2105 2107 Форсунка бокового дефлектора панели приборов левая или правая . Pacakge включает в себя - 4-дюймовые акриловые Lazy Susans x 2. Дата первого упоминания: 17 декабря. Можно мыть вручную и мыть в посудомоечной машине. Заполненная нами продукция доставляется в течение 7-18 рабочих дней, износостойкая ткань Ultra Sil. Лада Лайка 2105 2107 Форсунка бокового дефлектора панели приборов левая или правая . не требует внешнего контроля температуры. Семья работает с 1940-х годов.


    Лада Лайка 2105 2107 Форсунка бокового дефлектора панели приборов левая или правая

    2003 ДЖИП СВОБОДА 3.7L ТОПЛИВНАЯ СИСТЕМА ДАТЧИК БЛОКА ПЕРЕДАЧИ OEM НОВЫЙ MOPAR 5102528AB. 1 НОВИНКА LT265 / 75-16 BFG GOODRICH ALL TERRAIN T / A KO2 75R R16 ШИНА 10395. 305 Клипса дверной обшивки Панель обивки отливной втулки Ассортимент фиксаторов для Toyota, Ford Escape 3.0 V6 Трос привода круиз-контроля Новая часть OEM YL8Z 9A825 AA. Комплект для преобразования ксеноновой лампы HID для Toyota 4Runner Camry Corolla FJ Land Cruis, новая крышка с защелкой подлокотника центральной консоли подходит для Chevy GMC Silverado Tahoe Yukon. Заднее пассажирское сиденье для SUZUKI Hayabusa GSX1300R GSXR 1300 99-07 06.РАМА ДЛЯ ЛИЦЕНЗИОННОЙ ПЛАСТИНЫ KISS METAL CHROME. NOS Mopar 698403 Diff Brng Cup W / 8 ¾ ”Gear Sa, 96-04 Mustang GT 4.6 BBK Performance 78 мм Корпус дроссельной заслонки и уголь впускного коллектора, Изготовленные на заказ автомобильные чехлы Covercraft для Nissan Выберите материал и цвет, Ручка переключения передач механической коробки передач с зеленой черепной головкой Универсальный рычаг переключения передач, подходит для Dodge Durango 2012-2016 Grand Cherokee 2011-2013 гг., Стальной обод колеса 18x8, КРЫШКА ЗАПАСНОЙ ШИНЫ 26,5-29 дюймов с черепом PIRATE MS1067G1 sportage черный, НОВЫЙ Брелок дистанционного управления без ключа G Chip Uncut Key COMBO для Toyota 2011 Yaris, THICK AND HIGH GLOSS полный набор графических наклеек yamaha banshee 2006.., Совершенно новый комплект рулевой тяги на концах поперечной устойчивости подходит для 2007-2014 Jeep Compass MK 6 шт. ЗАЩЕЛКА ДВЕРИ В СБОРЕ LH 1964 1965 1966 CHEVROLET GMC TRUCK. Mercruiser 56296 Шпилька 4,75 "Корпус кардана Alpha 1 Gen II-MC1-Bravo I-II-III LC.

    датчиков в вашем автомобиле не работают? Попробуйте эти исправления

    Приборы на приборной панели вашего автомобиля рассказывают сложную историю обо всем, от вашей текущей скорости до состояния и исправности вашего двигателя, и даже о том, включены ли такие вещи, как фары.Разные автомобили имеют разные размеры, и некоторые приборные панели намного сложнее, чем другие. Но когда манометры в вашем автомобиле перестают работать, это не та ситуация, которую вы можете спокойно игнорировать.

    Когда один датчик перестает работать, проблема может быть в самом датчике или неисправном датчике, в то время как отключение всех датчиков одновременно часто указывает на перегоревший предохранитель или неисправную комбинацию приборов.

    Наиболее частые причины, по которым датчики в автомобиле не работают, можно разбить на три сценария:

    1. Ни один из датчиков не работает.

      • Если ни один из датчиков не работает, проблема может быть в перегоревшем предохранителе или неисправной комбинации приборов.
      • Если показания всех манометров низкие или неустойчивые, возможно, проблема связана с регулятором напряжения, который питает комбинацию приборов.
      • Если все манометры привязаны к максимально возможному показанию, это может быть проблемой с проводкой или неисправным регулятором напряжения прибора.
    2. Не работает индивидуальный датчик.

      • Если манометр давления масла, охлаждающей жидкости, заряда или газа не работает или работает нестабильно, проблема в манометре, проводке или датчике.
      • Спидометры
      • уникальны тем, что в некоторых из них вместо датчиков используются физические кабели, поэтому неработающий спидометр также может указывать на обрыв кабеля или зачищенную шестерню.
    3. Один или несколько сигнальных индикаторов на приборной панели не работают.

      • Если одна или несколько сигнальных ламп не загораются при первом включении ключа, это обычно указывает на перегоревшую лампочку.
      • Если ни один из индикаторов не загорается, сначала проверьте предохранители и проводку комбинации приборов.
      • Если сигнальная лампа загорается и продолжает гореть при работающем двигателе, это обычно указывает на проблему с этой конкретной системой.

    Манометры в автомобиле вообще не работают

    Существует множество различных типов конструкций и конфигураций комбинации приборов, но когда все датчики в автомобиле сразу перестают работать, проблема обычно заключается либо в предохранителе, либо в проводке. Первым шагом в диагностике этого типа проблемы является определение предохранителя, связанного с комбинацией приборов или датчиками.

    Предохранитель должен иметь питание с обеих сторон, когда ключ зажигания повернут во включенное положение. Вы можете проверить это с помощью недорогой контрольной лампы или мультиметра или отвести машину к механику, если у вас нет подходящих инструментов или вам неудобно копаться в такой диагностике.

    Если предохранитель исправен, следующее, что вы или ваш механик захотите сделать, это проверить мощность на отдельных датчиках. Обычно для этого требуется снять комбинацию приборов, что для некоторых автомобилей может быть довольно сложным и трудоемким.

    Как минимум, вам, вероятно, придется снять некоторые части отделки и отвинтить кластер, чтобы вытащить его. Уровень сложности обычно сравним с установкой нового автомобильного радиоприемника, поэтому, если вам нравится эта работа, вы, вероятно, справитесь с этой.

    Джо Цзысюань Чжоу / Lifewire

    Что делать, если индикатор и приборная панель тоже не работают?

    Если ваши датчики не работают, а световые индикаторы и индикаторы приборной панели также не загораются, это признак того, что это может быть проблема с землей.Это предполагает, что вы уже проверили предохранитель датчиков и определили, что он находится в хорошем рабочем состоянии.

    Когда комбинация приборов не заземлена должным образом, вы обычно обнаружите, что датчики и приборная панель не работают или работают только с перебоями. Возможно, вы сможете проверить землю, посмотрев вверх под приборной панелью с фонариком, но во многих случаях вам действительно придется снимать комбинацию приборов.

    Что делать, если манометры работают нестабильно или иглы заедают?

    Когда кажется, что манометры движутся беспорядочно или они зафиксированы на максимально возможном показании, проблема обычно заключается в неисправном компоненте, таком как регулятор напряжения прибора или плохое заземление.

    Ошибочные показания манометров или манометры, которые кажутся одинаково низкими, обычно вызваны плохим регулятором напряжения прибора. В некоторых случаях вам удастся снять регулятор, очистить клеммы разъема и переустановить его.

    Все датчики, которые все время читают полностью, обычно вызваны рыхлым или плохим грунтом. Если вы можете определить место заземления визуально или с помощью электрической схемы, убедитесь, что оно надежно закреплено и не имеет ржавчины или коррозии.

    Проблемы с электронными комбинациями приборов

    В некоторых случаях вы можете обнаружить, что вся комбинация приборов неисправна. Например, если у вас есть электронная приборная панель, у которой нет отдельных датчиков, которые получают независимые входные данные от отдельных передающих устройств, полный отказ всех датчиков часто требует замены всего кластера.

    Ранние электронные комбинации приборов имели цифровые показания, очень похожие на ЖК-будильник, в то время как современный эквивалент часто имитирует аналоговые датчики гораздо более сложным образом.В любом случае диагностика и ремонт или восстановление этого типа комбинации приборов выходят за рамки обычных самостоятельных дел, если только вы не хотите просто заменить все и надеяться на лучшее.

    Что делать, если не работает только один манометр?

    Когда один датчик перестает работать, проблема либо в датчике, либо в проводке, либо в передающем блоке. Если вам удобно находить и снимать передающие блоки и датчики, вы можете диагностировать этот тип проблемы самостоятельно.В противном случае вам придется отнести его к механику.

    На примере указателя температуры охлаждающей жидкости процедура диагностики включает обнаружение и отключение передающего устройства. При включенном зажигании манометр должен показывать холод. Если вы подключите провод передающего устройства к земле, датчик должен переключиться на «горячий».

    Если датчик движется так, как ожидалось, вы можете заподозрить плохой передающий блок. Если датчик не перемещается, когда вы заземляете провод датчика, вы можете подозревать, что датчик неисправен.Подобные тесты могут быть выполнены на всех датчиках в вашей комбинации приборов, хотя конкретные процедуры могут отличаться от одного приложения к другому.

    Когда не работает спидометр

    Хотя все датчики могут быть аналоговыми или цифровыми, спидометры уникальны тем, что могут иметь как механические, так и электрические входы. Все другие датчики приборной панели подключены к датчикам или передающим устройствам по проводам, в то время как ваш спидометр может использовать либо датчик скорости, либо физический кабель.

    В автомобилях, в которых используются кабели, спидометр физически соединен с трансмиссией с помощью кабеля. Кабель обычно квадратный с обоих концов или квадратный с одного конца и прорезанный на другом. При обрыве кабеля датчик может вообще не двигаться или периодически немного дергаться.

    Решением этой проблемы является простая замена троса спидометра, что включает в себя откручивание его от коробки передач, отсоединение от комбинации приборов, а затем пропускание через брандмауэр.Во многих случаях это также требует снятия самой комбинации приборов.

    Неисправные спидометры и датчики скорости

    В большинстве современных легковых и грузовых автомобилей вместо кабелей используются датчики скорости, и этот переход начался в 1990-х годах. Некоторые автомобили даже имеют и датчик скорости, и кабель, и в этом случае кабель обычно приводит в движение спидометр, в то время как датчик скорости или датчик колеса сообщает компьютеру, с какой скоростью движется автомобиль.

    Единственный способ узнать наверняка, что есть у вашего автомобиля, - это посмотреть вашу марку, модель и год выпуска или физически осмотреть заднюю часть комбинации приборов.Если к задней части кластера не подключен кабель, значит, в вашем автомобиле есть датчик скорости.

    В автомобилях с датчиками скорости самый простой способ определить, неисправен ли датчик или датчик, требует наличия системы круиз-контроля. Поскольку круиз-контроль также использует датчик скорости, он не будет работать правильно или вообще не будет работать, если датчик неисправен.

    Если вы обнаружите, что круиз-контроль работает, но спидометр не работает, вы должны подозревать, что спидометр неисправен.Верно и обратное, поэтому, если и ваш спидометр, и круиз-контроль неисправны, вы можете заподозрить неисправный датчик скорости или неисправную проводку.

    В менее распространенных случаях электронный блок управления (ЭБУ) также может работать со сбоями. Если вы отнесете свой автомобиль к квалифицированному специалисту, он сможет подключиться к ЭБУ для считывания кодов неисправностей и других данных. Используя специализированное испытательное оборудование, они также смогут проверить сам датчик скорости.

    Что делать, если не работают сигнальные лампы на приборной панели?

    Хотя у многих автомобилей есть датчики, которые показывают конкретную информацию обо всем, от состояния системы зарядки до температуры охлаждающей жидкости, на некоторых легковых и грузовых автомобилях есть сигнальные лампы.

    Эти сигнальные лампы предназначены для включения, когда входной сигнал от передающего устройства или датчика выходит за пределы ожидаемого диапазона. Таким образом, вместо иглы, сообщающей вам, что температура охлаждающей жидкости составляет 230 градусов по Фаренгейту, и в красной опасной зоне, аналогичный красный предупреждающий свет будет мигать, чтобы сообщить вам, что охлаждающая жидкость горячее, чем должна быть.

    Эти и другие индикаторы, такие как индикатор проверки двигателя и лампа АБС, предназначены для включения, когда вы поворачиваете ключ зажигания в положение включения, что называется проверкой ламп.Если один или несколько огней не загораются, это обычно означает, что лампы перегорели.

    Если на приборной панели не горит ни один индикатор, в том числе индикатор проверки двигателя, то это обычно проблема с предохранителем или заземлением. Этот тип проблемы диагностируется так же, как и датчик, который не работает, поэтому вам нужно будет проверить наличие питания на соответствующем предохранителе и убедиться, что заземление комбинации приборов в порядке. Если эти вещи проверяются, то проблема обычно в плохом передающем устройстве или проводке.

    Выяснение, почему приборные панели и индикаторы не работают

    Независимо от того, имеете ли вы дело с датчиками или освещением, основной процесс устранения неполадок всегда будет определяться количеством сбоев, которые происходят одновременно. Так что, если не работает только один датчик или свет, вы будете следовать одной базовой процедуре, а вы будете следовать другой, если все сразу перестанет работать.

    1. Когда все датчики или сигнальные лампы в вашем автомобиле перестают работать сразу, проблема заключается в том, что у всех датчиков и огней есть общая черта.

      • Сначала проверьте предохранители. Предохранитель может иметь маркировку «калибр», «группа» или что-то подобное. Этот предохранитель должен иметь питание с обеих сторон при включенном зажигании.
      • Если предохранители исправны, проверьте наличие питания на комбинации приборов.
      • Если на комбинацию приборов подано питание, проверьте заземление. Плохое заземление может привести к полному отказу или ошибочным показаниям.
      • Когда ничего не помогает, возможно, придется заменить саму комбинацию приборов.
    2. Когда перестает работать только один датчик или индикатор, проблема либо в неисправном датчике, либо в неисправном датчике.

      • Для диагностики одного неисправного манометра или сигнальной лампы необходимо найти датчик, который к нему подключается.
      • Отключение датчика обычно является первым шагом. В зависимости от того, как работает датчик, отключение датчика или подключение его к земле может позволить вам проверить работу датчика.
      • Процедура диагностики манометров и датчиков отличается от одного приложения к другому.
      • В некоторых случаях вы можете обнаружить, что проблема была вызвана ненадежным соединением.
    3. Когда спидометр с физическим кабелем не работает, проблема в сломанном кабеле или неисправном спидометре.

      • Если вы можете определить, где кабель спидометра соединяется с трансмиссией, диагностировать эту проблему очень легко.
      • При повороте пальцами конца троса, вставляемого в трансмиссию, стрелка спидометра должна двигаться.
      • Если спидометр не двигается, отсоедините трос от спидометра и поверните его вручную.
      • Если вы не видите один конец поворота при повороте другого вручную, значит, кабель поврежден внутри. Если все-таки поворачивает, значит, спидометр плохой.
    4. Одно из этих решений должно решить вашу проблему.

    Спасибо, что сообщили нам!

    Расскажите, почему!

    Другой Недостаточно подробностей Сложно понять

    Я люблю ВАЗ :: Авто Портал

    29 сентября 2018

    Сильные и слабые стороны самой популярной «семерки»


    Александр Климов, фото rim3.ru и АВТОВАЗ

    Самой популярной моделью (около 1,75 миллиона) в пассажирском парке нашей страны по-прежнему остается ВАЗ «классический» седан ВАЗ-2107 2005 года выпуска, известный как LADA 2107, а в народе просто «семерка». От более дешевых «пятерок» и «четверок», «семерки» отличается обшивка потолка зеленотропином, сиденьями со встроенными подголовниками и оригинальной комбинацией приборов.

    Появившийся в 1982 году в результате рестайлинга, с другими передними и задними крыльями, дверными панелями, решеткой, бамперами и фарами, а также отделкой и панелью приборов, угловатый классический седан второго поколения «Лада» с хромированной решеткой радиатора (в народе известен как «HBM» ") покорил сердца и карманы многих действующих советских автомобилистов.


    Однако никто не мог представить, что эта устаревшая уже при дебюте заднеприводная машина продержится на конвейере более трех десятилетий и пережила большую часть Советского Союза. Хотя производство было прекращено почти шесть лет назад, интерес к характеристикам и работе устройств серии «семерки» не ослабевает.

    Приведем список сильных и слабых сторон наиболее популярных моделей ВАЗ (LADA) 2107 выпуска с 2006 года, когда они оснащались двигателями с такой же системой впрыска топлива.


    Преимущества:
    - Низкие эксплуатационные расходы (ниже, чем у LADA Samara-2, т.е. ВАЗ-2115, ВАЗ-2114 и ВАЗ-2113)
    Универсальный сервис и отличная ремонтопригодность
    - Дешевизна и повсеместное распространение запчастей (правда, не всегда качественных)
    - выносливость кузова к перегрузкам (правда, передернутое от перегрузок или аварий авто с провисшими стойками на рынке слишком короткое)
    - моторы достаточно прочные, свободно вязовая до 125 000 км , но не редкость и моторы с достигнутым ресурсом 300 000 км!
    - Достаточно надежная коробка передач с точным переключением передач
    - Низкая чувствительность моторов к качеству топлива
    - Чуть более современный экстерьер, последней версии (после 2006 года) по сравнению с автомобилем до 2005 года.
    - Высокий клиренс и перегрузка подвески
    Одно из лучших бюджетных предложений на рынке (помимо большинства автомобилей, находящихся на хранении у самих владельцев или службами звуковой системы, сигнализации и других опций)

    Недостатки:
    - Возможное внезапное разрушение изношенной передней подвески (отрыв колес при движении)
    - Низкая активная и пассивная безопасность (техника, последняя версия как минимум имеет инерционные ремни и усилители в передних дверях)
    - Плохая эргономика салона, особенно передних сидений типа 2105
    - Относительно большой расход топлива
    - Тяжелое рулевое управление (Гур не по определению) типа червячный
    - Слабый головной свет
    Кузов (внешний):
    - Низкая коррозия сопротивление кузова (особенно порогов, крыльев), поэтому необходима регулярная антикоррозийная обработка кузова
    Кузов (салон):
    - перекос в проемах г lass door
    - Скрип панели приборов, обивки салона и сидений
    Электрооборудование:
    - Химические реагенты окисляют контакты и концевые выключатели.
    - Часто перегоревшие наружное освещение и двухметровые лампы заднего стоп-сигнала
    - Хитрая электрика стеклоочистителя, недолговечный стартер и генератор
    Двигатель:
    Низкокачественные бытовые комплектующие иногда заставляют за год на одной машине поменять несколько термостатов раз. Поэтому в случае выхода из строя лучше менять на части иностранного производства, если у вас не был изготовлен предыдущий владелец
    - Оба двигателя (1,5 и 1,6 л) при открытом клапане ремня ГРМ ударяют по поршням.Замена ремня вместе с роликом натяжения доступна даже новичкам в области
    - Плановая замена ремня ГРМ 75 000 км, но рекомендуется после 50-60 000 км
    - Регулярную замену масла рекомендуется делать 15 000 км и 10 000 км
    - Клапаны ручной регулировки (45-90 000 км), однако звук клапанов на старых моторах из-за слишком неплотного соединения при работе не влияет
    - Утечка в соединении масляного насоса с блок, хотя обычно достаточно поставить прокладку на герметик
    - При пробеге 40-60 000 км волокна резинового демпфера шкива коленвала, почему выходит из строя и датчик положения коленвала
    - Часто приходится менять датчики положения дроссельной заслонки и массовый расход воздуха.Однако часто эффективность последнего можно восстановить, промыв резьбу фильтра очистителем карбюратора
    - Багажный блок управления двигателем
    - Топливный насос может вывести примерно за 50-60 000 км - для профилактики каждые два года нужно менять сетку фильтра или хотя бы очистить ее
    Трансмиссия:
    В зависимости от производителя ресурса сцепление может достигать 150-200 000 км и более, но может работать вместе и от 50 до 60 000 км соответственно. средний срок службы 100000 км.Использование диска и корзины сцепления с выжимным подшипником от признанных производителей (Luk, Sachs или Valeo и др.) значительно увеличивает срок службы
    - Качество крестовин карданного вала нареканий не вызывает, но могут возникнуть проблемы. с подшипниками полуосей
    Автомобили ижевского производства часто повреждаются подшипники заднего моста (заменить на оси)
    Подвеска:
    - Шаровые опоры могут развалиться при пробеге 50-60 000 км
    - Текущие бытовые амортизаторы должны заменены на аналоги зарубежных производителей
    - Тормозная система "сопиваса" цилиндров.Лечение - замена импортных комплектующих
    Prachee :
    - При замене колеса обязательно включать I трансмиссию и стояночный тормоз

    Предыстория: семейство заднеприводных моделей II группы малого класса Classic LADA (" «Лада»), в которую вошли седаны моделей ВАЗ-2105 и ВАЗ-2107, а также универсал ВАЗ-2104. Прошел глубокий рестайлинг Lada первого поколения моделей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103 и ВАЗ-2106, выпущенных в 1970-2006 гг. Соответственно, считается роскошным седаном LADA 2107 (ВАЗ-2107, LADA 1500SL, Нова, Рива, Печатка) выпускалась в 1982-2012 годах, и, за исключением Ваза, собиралась в Сызрани (СП «РосЛада»), Аргуне (завод «Пищемаш»), Ижевске (ИжАвто), а также в Украине. заводы ЛАЗ, КрАЗ и ЗАЗ, да еще и в Египте.Базовая модель LADA 2105 (ранее код - ВАЗ-2105, экспортное наименование - LADA 1200S, 1300S, 1500S, Nova, Saloon, Riva) выпускалась в 1979-2010 годах. только на Вазе и используется на рынке. Универсал LADA 2104 собирали на ВАЗе в 1984-2004 годах, затем до 2012 года на ИжАвто. Кстати, на базе кузова и агрегатов 2104 выпускали пикап Vis-2345 в 1995-2010 годах и пикап ИЖ-27175 в 2005-2012 годах.
    В процессе производства в «Классике» модернизирован ряд узлов и агрегатов, сохранив прежний внешний вид и интерьер.Самыми большими изменениями стали силовые агрегаты, с лета 2006 года на «семерке» использовались только двигатели с распределенным впрыском экологического класса Евро-2 - 1,5-литровый ВАЗ-2107-20 и 1,6-литровый ВАЗ-21074. -20, 2008 г. - только 1,6-литровый ВАЗ-21074-30 класса Евро-3 и 2011 г. - ВАЗ-21067-40 Евро-4. Трансмиссии на протяжении всего периода производства инжекторной «классики» были только 5-ступенчатой ​​механикой.

    Двигатель Index (EQ. Класс) рабочий объем, см 3 Система электропитания Тип ГРМ / количество клапанов Мощность, л.с. произведено
    ВАЗ-2107-20 (Евро 2) 1451 MPI SOHC / 8 В 68 2006-2008 гг.
    ВАЗ-21074-20 (Евро 2) 1569 MPI SOHC / 8 В 74,5 2006-2008 гг.
    ВАЗ-21074-30 (Евро 3) 1569 MPI SOHC / 8 В 74,5 2008-2010
    ВАЗ-21074-40 (Евро 4) 1569 MPI SOHC / 8 В 74,5 2011-2012 гг.

    Седан LADA 2107 продается только в комплектации "норма".

    Примечание: «АВТО» на портале «Третий Рим» постоянно обновляется и обновляется, так что следите за обновлениями! .



    LADA: 50 лет истории

    19 апреля 2020 года исполняется 50 лет первым автомобилям LADA. В тот день 1970 года с конвейера Волжского автомобильного завода было выпущено шесть седанов ВАЗ-2101 «Жигули»: два синего цвета и четыре вишневого цвета, что символизировало цвета флага РСФСР. С тех пор тольяттинский завод успешно выпустил более 50 серийных моделей.

    Первая LADA - самая массовая модель в СССР и России

    Продажи модели «Жигули» начались в августе 1970 года. С ВАЗ-2101 появилось самое массовое семейство легковых автомобилей в истории компании и, тем более, в истории российского автомобилестроения. С 1970 по 1988 год было выпущено около 4,8 млн автомобилей ВАЗ-2101 и его модификаций. Помимо ВАЗ-2101, серийно выпускались также следующие модели: LADA 2106 (4.3. М), LADA 2107 (2,8 млн шт.), LADA 4x4 (2,5 млн шт.).

    Доработка зарубежного прототипа

    Первая модель LADA была основана на итальянском седане FIAT-124, который в 1967 году получил награду «Автомобиль года» в Европе. Для производства и продажи в Советском Союзе иностранный прототип прошел серию испытаний на дорогах. внедорожные и специальные участки брусчатки. После испытаний в конструкцию лицензионного автомобиля внесено более 800 изменений; большинство из них были направлены на повышение надежности.

    Подвеска претерпела следующие доработки: изменение кинематики, усиление большинства деталей, включая подшипники и шаровые опоры. FIAT-124 имел клиренс около 130 мм. В ходе модернизации итальянского шасси передний клиренс был увеличен до 175 мм. В результате доработок автомобиль стал тяжелее на 90 кг, но это компенсировалось увеличением мощности двигателя. ВАЗ-2101 получил новый двигатель с верхним распредвалом и увеличенным межосевым расстоянием между цилиндрами, что позволило в дальнейшем усовершенствовать двигатель и увеличить его объем.Наружный диаметр фрикционных накладок в муфте увеличен с 182 мм до 200 мм. Коробка передач получила синхронизаторы, разработанные для более быстрых спортивных автомобилей Fiat. Кузов стал крепче, и вместо двух отбойных молотков (по одной с каждой стороны) были введены четыре, чтобы поддомкрачивание было более безопасным.

    В бампере, кузове и радиаторе проделаны отверстия под внешнюю ручку стартера. Вместо сигнальной лампы перегрева двигателя использовали итальянцы; Комбинация приборов ВАЗ-2101 была оборудована указателем температуры охлаждающей жидкости.

    Некоторые изменения внешние и хорошо видны. Воочию убедиться в этом можно в корпоративном музее АВТОВАЗа, где выставлен FIAT-124 - редкий в России автомобиль, переданный в музей из частной коллекции. Его можно сравнить с первым проданным автомобилем ВАЗ-2101, который после 19 лет эксплуатации попал в корпоративный музей.

    Время показало, насколько правильными были конструктивные решения, заложенные в ВАЗ-2101. Автомобиль стал достаточно прочным, надежным и комфортным - он был высоко оценен как отечественными потребителями, так и зарубежным рынком, на который машина вышла уже в 1971 году.Первая партия машин была отправлена ​​в Югославию, Бельгию, Голландию и Финляндию. В 1971 году было экспортировано более 57 тысяч автомобилей LADA, что составляло более трети общего годового экспорта автомобилей СССР на тот момент.

    Сегодня в России зарегистрировано несколько сотен тысяч седанов ВАЗ-2101. Эти выдающиеся автомобили до сих пор используются по прямому назначению - как средство передвижения, но все чаще они проходят ремонт, чтобы стать предметом коллекционирования.

    Русский автомобиль 20 века

    В 2000 году ВАЗ-2101 был объявлен «Русским автомобилем века» по результатам опроса, проведенного журналом «За рулем».За первую модель LADA проголосовал каждый четвертый участник опроса, проведенного среди более 80 тысяч человек.

    История побед в автоспорте

    В 1970 году вместе с выпуском первого автомобиля ВАЗ-2101 было принято решение о создании спортивного подразделения. С первых же лет выпуска ВАЗ-2101 стал побеждать во всевозможных автомобильных гонках, открыв новую страницу в истории автоспорта в СССР. В 1971 году команда на ВАЗ-2101 впервые участвовала в ралли Tour of Europe, которое проходило в 14 странах, и выиграла Серебряный кубок, а через два года сразу два - и Золотой кубок, и Серебряный кубок.Параллельно коллектив завода завоевал главные награды соревнований, проводимых на территории Советского Союза. Пилоты на ВАЗ-2101 соревновались как с отечественными автомобилями других марок, так и в моноклассе, созданном специально для «Жигулей». Спортсмены на ВАЗ-2101 до середины 80-х участвовали в международных гонках, а также в советских кольцевых гонках и автокроссе. История спортивных побед LADA продолжается: команда компании использует специально настроенные автомобили LADA Granta и LADA Vesta для участия в российских раллийных гонках и кольцевых гонках.Только в 2019 году пилоты команды LADA Sport РОСНЕФТЬ более 100 раз поднимались на подиумы-победители.

    Новая LADA: наследница традиций

    Появление ВАЗ-2101 сформировало основные правила создания автомобилей, которые реализованы и в современных моделях LADA. Эти правила - оригинальный и яркий стиль, надежность, лучшее качество и оснащение по доступной цене. ВАЗ-2101 был не только многочисленным, но и действительно продвинутым автомобилем своего времени. Современные модели LADA продолжают эту традицию.

    LADA была и остается самым массовым автомобильным брендом в России. Доля рынка марки составляет более 20%, а парк автомобилей LADA составляет 30% от российского автопарка. Лидерами российского рынка являются модели LADA Granta и LADA Vesta.

    Сейчас модельный ряд LADA представлен 5 семействами: Vesta, XRAY, Granta, Largus, 4x4. LADA предлагает своим покупателям широчайший выбор модификаций моделей: более двух десятков серийных автомобилей - седаны, хэтчбеки, универсалы, кроссоверы; а также ряд специальных версий - микроавтобусы, пикапы с открытой и закрытой кабиной, бронированные машины с расчетом наличными, вездеходы, социальные такси, машины скорой помощи, кинологический отряд или автомобили спасательных служб.

    Сегодня АВТОВАЗ входит в состав Группы Renault, одного из лидеров мирового автомобилестроения. Технологии производства, системы контроля и оценки качества продукции компании соответствуют последним мировым стандартам и постоянно развиваются.

    Сравнительный экологический анализ конструкции и материалов, применяемых для приборной панели, передних и задних бамперов различных автомобилей LADA на JSTOR

    Abstract

    Обычно покупатели автомобилей обращают внимание на цену, комфорт, безопасность, экономичность, практичность, эстетику и дизайн.Также важна динамика этих факторов при эксплуатации автомобиля. Недавно была утверждена еще одна важная характеристика автомобиля: экологичность автомобиля на протяжении всего его жизненного цикла. Сюда входили многочисленные экологические требования: потребление энергии и материалов при производстве и эксплуатации автомобилей, токсичность выхлопных газов, содержание экологически вредных веществ в использованных материалах, время разборки ELV (отслужившего свой срок транспортного средства), а также пригодность деталей и материалы для повторного использования и переработки.При разработке и производстве автомобилей LADA АВТОВАЗ учел и решил несколько экологических задач: снижение вредных веществ, токсичность выхлопных газов, применение более качественных материалов. Мы проанализировали дизайн и материалы, из которых были изготовлены такие крупные и важные компоненты, как лицевая панель (приборная панель), передний и задний бамперы различных моделей LADA. Эти компоненты были разработаны 5–25 лет назад, когда игнорировались экологические параметры и требования к переработке. Анализ был основан на сравнении масс, применяемых материалов, крепежа, пригодности к демонтажу, возможности вторичной переработки.Сравнение компонентов и расчет факторов воздействия на окружающую среду и их величины на основе анализа полного жизненного цикла были выполнены в соответствии с методологией Eco-indicator '99 (El99) - ориентированным на ущерб методом оценки воздействия жизненного цикла [1]. Результаты расчетов позволили сделать вывод об основных усилиях, направленных на улучшение защиты окружающей среды при производстве автомобилей на АВТОВАЗе. Улучшение экологических характеристик моделей LADA в течение полного жизненного цикла было основано на результатах этого анализа.

    Информация для издателей

    SAE International - это глобальная ассоциация, объединяющая более 128 000 инженеров и технических экспертов в аэрокосмической, автомобильной и коммерческой промышленности. Основные направления деятельности SAE International - обучение на протяжении всей жизни и разработка добровольных согласованных стандартов. Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, включая A World In Motion® и Collegiate Design Series.

    Почему водить оригинальную «Ладу» намного лучше, чем вы ожидали

    Ни два моих друга, ни я никогда раньше не водили классическую «Ладу», но мы исправили эту ошибку, проведя долгие часы за рулем Jalopnik «почти». Костяная Lada 1200S 1982 года расскажет вам, каково это - отправиться в путь с лучшим российским автомобилем через 44 года после его публичного дебюта.

    Мы купили классическую Ладу по причинам - замечательные причины, которые будут очень скоро выяснены - , и хотя я уже объяснил, насколько далек ВАЗ 2101 на самом деле от дешевого подражателя Fiat 124, созданного злыми коммунистами, управляющими Lada, с которой все началось, показала гораздо больше, чем мы ожидали.

    Хотя это правда, что я купил машину за 569 долларов, с тех пор я поставил на нее новые шины, плюс мой опытный механик заменил почти все, что могло потенциально выйти из строя, включая фильтры, жидкости, ремни, тормозные колодки, задние амортизаторы, и вода, и топливные насосы, и еще кое-что здесь и там.

    В то время как запчасти Lada остаются дешевыми, эта обработка превратила оранжевое чудо Jalopnik в надежный автомобиль, но, поскольку мы не делали никаких улучшений производительности, он также приблизил его к состоянию, в котором он скатился с сборочный конвейер в 1982 году.

    G / O Media может получить комиссию

    На самом деле наша Lada настолько оригинальна, что на стекле до сих пор видны кириллические штампы OM, на крышках ламп гордо демонстрируется их происхождение CCCP, а перчаточный ящик был заполнен его бумаг хранились там с начала восьмидесятых годов.Учитывая, что стандартный 1200S с небольшим пробегом может стоить к северу от 6000 долларов, я думаю, мы получили хорошую сделку.

    В нашем стремлении показать вам, что такое стандартная Lada 2015 года, я попросил двух своих друзей, которые водили эту машину, поделиться своими мыслями, прежде чем я выскажу вам свой вердикт по поводу этой довольно игнорируемой классики.

    Роланд любит путешествовать налегке и ходить туда, куда раньше не бывал никто. Он водит 1.6 Seat Toledo, который в прошлом году доставил нас в Албанию, но когда он потратил все свои деньги на походы на Кубу и поедание всевозможных вареных конских кишок в Монголии, у него был Suzuki Swift, который мог только открываться через багажник.

    О нашей «Ладе» он подумал:

    «Это хорошая машина, если не считать того, что ты едешь долго. Водительское сиденье неплохое, но оно не отодвигается достаточно далеко, что оставляет мне два варианта: либо моя задница начинает неметь, либо моя левая нога.

    В любом случае, он не идеален для позвоночника. Еще мне не хватает подлокотника, так как дверная ручка расположена слишком низко, чтобы действовать как единое целое. Однако отсутствие подголовников не является проблемой. Расположение педалей и работа переключателей немного странные, а эти несколько сигнальных ламп на приборной панели невозможно прочитать при дневном свете.Здесь нет подстаканников или каких-либо других отсеков для хранения вещей, в которые можно было бы хотя бы положить телефон спереди, и хотя перчаточный ящик огромен, он открывается не в ту сторону. Окна тоже не опускаются полностью, что раздражает.

    Несмотря на это, «Лада» на удивление просторна внутри, у нее огромный багажник и отличная вентиляция. Зеркала и ремни безопасности бесполезны, но двигатель тянет хорошо. Коробка передач потрясающая, жаль, что она четырехступенчатая, потому что здесь нужна дополнительная передача.Еще мне нравится, что открывалка двери - цельная металлическая деталь. «Лада» вызывает любовь публики, где бы она ни находилась. В целом, он заслуживает одобрения! »

    Наш второй специалист, Балаж, изучал инженерное дело и знает, как разбирать BMW E21, но не может ездить на нем как минимум год.

    Его первой машиной была «Лада Самара», поэтому, когда он увидел, насколько хороша наша 2101-3, ему не терпелось прыгнуть внутрь. Он одобрил покупку и сказал:

    «Я нахожу удивительным, что то, что было разработано итальянцами в шестидесятых и собрано русскими почти 20 лет спустя, может так хорошо работать сегодня.Это абсолютно пригодно для жизни, и мне нравится тот факт, что все переключатели и циферблаты работают по другой логике, чем в любом современном автомобиле. Я думаю, что стиль удачный, я люблю огромную теплицу.

    Задние сиденья хорошие, но передние можно было бы улучшить. Коробка передач точна, как любое из лучших руководств, кабина просторная и обеспечивает отличный обзор, не превращаясь в печь даже в жаркий летний день. Он вмещает троих парней и их полный багаж плюс фотоаппарат, и хотя 1.2 мощности двигателя достаточно в большинстве случаев благодаря его низкому крутящему моменту, он очень медленно поднимается в гору с таким большим весом из-за того, что вы не получаете большей мощности с большим количеством оборотов. На самом деле, похоже, он вообще не любит револьвер, поэтому я считаю, что Советы, должно быть, что-то упростили, потому что двигатели итальянской разработки не ведут себя подобным образом.

    Вся машина логична, нужно пять минут, чтобы понять, и даже легче работать, если вы можете игнорировать несколько раздражающих деталей.Он полностью отличается от западного автомобиля 1982 года выпуска, но вы привязываетесь к нему, потому что он намного лучше, чем можно предположить по цифрам ».

    Что касается меня, то теперь я полностью понимаю, почему эта машина значила мир для тех миллионов, у которых были очень ограниченные возможности и которым все еще приходилось ждать несколько лет, чтобы получить свои машины. Спустя более сорока лет после того, как итальянцы и русские согласились, что он готов, ВАЗ 2101 остается базовым, но все еще довольно хорошо спроектированным автомобилем, который можно полюбить по разным причинам.

    Русские, возможно, плохо собирали эти машины в свое время, и, возможно, именно поэтому мир отвернулся от них, но при правильной настройке и надлежащем обслуживании даже этот 1200S мощностью 60 лошадиных сил имеет крейсерскую скорость 110 км / ч на шоссе, коробка передач, которую приятно использовать, когда энергия начинает уходить в гору, достаточное тормозное усилие, чтобы компенсировать бесполезные ремни безопасности, и кабина, в которой действительно можно вздремнуть.

    Это отстойное рулевое управление почти столько же, сколько у Dodge Charger 1968 года, но двигатель имеет безошибочный звук и очень плавную передачу мощности, он прекрасно едет по ухабистым дорогам, а его кабина обернута винилом и имитацией дерева, чтобы сохранить достаточно социалистический характер.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
