Как подтянуть ручник на Рено Логан (Регулировка ручного тормоза)

Содержание

  1. Что нужно знать о гайке для регулировки?
  2. Сколько должно быть щелчков?
  3. Отдельные рекомендации

Ручной тормоз Рено Логан — специальный механизм, обеспечивающий надежную фиксацию задних колес автомобиля. Несмотря на точность настройки, ручник иногда требует регулировки, что гарантирует его эффективную работу. Многие автовладельцы для решения вопроса обращаются к специалистам. На самом деле, такая работа с легкостью делается и своими руками. Как подтянуть ручник на Рено Логан? Какие особенности этой работы должны быть учтены? Рассмотрим такие моменты подробнее.



Что нужно знать о гайке для регулировки?

Главный элемент механизма ручного тормоза — гайка для регулирования. Именно с ее помощью производится настройка системы и ее приведение в работоспособное состояние. Но учтите, что гайку можно только закручивать, а выкручивать ее запрещено. С чем же это связано?

Гайка для регулирования ручника является самоконтрящейся. Другого устройства для настройки ручного тормоза в Рено Логан не предусмотрено. Чтобы подтянуть ручник, требуется прокручивать гайку в правую сторону. В случае обратного прокручивания тросик, наоборот, ослабнет, а само устройство перестанет фиксировать авто. Но последний вариант исключен, ведь гайка является самоконтрящейся. Это значит, что ее вращение возможно только в одну сторону. Следовательно, в процессе регулировки послабить тросик ручного тормоза не получится.

Регулировка, как правило, производится путем прокручивания гайки на ½ оборота в правую сторону с последующей проверкой работоспособности ручника. Если результат не удовлетворил, производится еще один этап прокручивания на ½ оборота.

Сколько должно быть щелчков?

По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация — только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).

Алгоритм действий выглядит так:

  • Протягивайте тросик до шестого щелчка.
  • Убедитесь в результате.
  • Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.

В крайних случаях, допускается уменьшение числа щелчков до четырех. При этом проверяйте колеса сзади — они могут не зафиксироваться.

Как подтянуть ручник на Рено Логан: шаг за шагом

Весь процесс регулировки ручного тормоза производится по простому алгоритму:

  • Демонтируйте заглушку с облицовочной части тоннеля.
  • Используйте ключ Торкс Т20, чтобы скрутить саморез.

  • Поднимайте облицовочную часть вверх, а далее — сдвигайте ее вперед и убирайте совсем.


  • Найдите гайку (она имеет пирамидную форму) и отгибайте ее назад.

  • Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
  • Опускайте ручной тормоз вниз.
  • Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
  • Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
  • Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.

Подтянуть ручной тормоз Логана не так просто, как может показаться. Здесь важно, чтобы при опускании рычага колеса легко вращались и не блокировались. При этом после подъема ручника колеса должны надежно фиксироваться.

В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический. Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика, а последний поднимайте вверх. При этом учтите, что здесь левая резьба.

После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.

Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:

  • Контролируйте уровень тормозной жидкости.
  • Проверьте и поменяйте колодки на передних колесах.
  • Проверьте и поменяйте барабан на задних колесах.
  • Проверьте и поменяйте передние диски.

Упомянутые работы выполняются, если в этом имеется необходимость.

Отдельные рекомендации

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

  • При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
  • В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).



Читайте также

Регулировка колдуна на Рено Логан

Замена тормозных колодок на Рено Логан

Меняем тормозные диски на Логане

Снимаем задние тормоза на Рено Логан

Как подтянуть ручник на Рено Логан (Renault Logan), регулировка стояночного тормоза

Прошло время когда автомобилисты отбивались от попыток инспекторов ГАИ проверить стояночный тормоз на уклоне или даже на ровном месте. Причём гаишники не имели никакого права проверять техническое состояние на глаз, а вернее вручную. Большинство водителей уже и забыли как инспектор требовал поставить автомобиль на ручник, а сам пытался сдвинуть его с места. Одновременно комичная и трагичная ситуация ушла в прошлое. Казалось бы можно забыть о ручном тормозе. На стоянке поставим на «Паркинг» или первую передачу, а ручник это просто ненужный рычаг в салоне.

Но это не совсем так. Ручной тормоз Рено Логан — важный элемент безопасности.

Предназначение ручного тормоза

Стандартный и необходимый для большинства автомобилей ручник должен обеспечивать неподвижность машины на горизонтальных и наклонных поверхностях, с уклоном не менее 23%.

Опыт показывает, что стоянка машины используя исключительно возможности коробки передач небезопасна. Это приводит к порче имущества, причинению вреда здоровью и иногда к смертельным случаям. Поэтому исправный ручной тормоз – залог вашего спокойствия и благополучия.

Еще одним аргументом содержания ручника в исправности является возможность в экстремальных ситуациях дополнить торможение педалью подтормаживанием ручником. Экстремалы с его помощью научились выполнять так называемый «полицейский разворот».

Конструктивные особенности ручного тормоза Рено Логан

Во всех автомобилях ручник фиксирует только задние колеса. В отличие от других французских машин конструкция Логана проще и практически не отличается от отечественных ВАЗов. Это такой же рычаг с регулировочной гайкой, трос и рычаги в механизмах задних тормозов. Отличие от тольяттинских автомобилей в том, что для регулировки не нужно заезжать на яму или эстакаду и лезть под машину. Подтянуть тросик можно из салона машины.

Когда необходима регулировка

Массовых претензий к работе рунного тормоза Рено Логан за всё время выпуска модели не было. Может быть поэтому автолюбители не уделяют ему внимания, до тех пор пока механизм вовсе отказывается работать. Первым признаком необходимости регулировки будет увеличения количества щелчков рычага при постановке на стояночный тормоз. Вместо 5 – 6 придётся вытянуть рычаг выше и щелкнуть минимум семь раз.

Второй признак – ручник затянут на те же 5 – 6 щелчков, а машина катится с уклона. Это значит трос ручного тормоза вытянулся и механизм нуждается в регулировке.

Проверяют эффективность ручника на подходящем уклоне. Легче всего это сделать в ближайшем гаражном кооперативе. Большинство из них оборудованы эстакадами с углом заезда на пандус в пределах 30%. Всё еще встречающиеся эстакады возле дорог, тоже имеют приблизительно такой угол наклона. Для проверки нужно выполнить следующие действия:

  • заехать на наклонную часть эстакады;
  • остановиться с помощью обычного тормоза;
  • затянуть ручной на 5 – 6 щелчков;
  • отпустить педаль тормоза.

Внимание! В случае, если ручной тормоз не удержит авто, будьте готовы нажать на педаль обычного тормоза.

Автомобиль не двигается – значит всё нормально. Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка.

Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

  • затянуть рычаг на те же 5 — 6 щелчков;
  • выжать сцепление;
  • завести двигатель;
  • включить первую передачу и плавно отпустить педаль сцепления.

При исправном ручнике двигатель либо заглохнет, либо передние колеса начнут пробуксовывать, но в обеих случаях автомобиль не сдвинется с места. Если мотор не заглох, автомобиль хоть и медленно но движется, то налицо факт неэффективности стояночного тормоза. Требуется регулировка натяжения троса.

Мастера рекомендуют проверять надёжность ручника Renault Logan после каждых 30 тысяч пробега.

Часто автолюбители стремятся уменьшить износ троса и вероятность его замены. Поэтому пользуются стояночным тормозом только в исключительных случаях. Это распространённое и вредное заблуждение, ведущее к обратным последствиям. Редкое использование ручника приводит к тому, что трос просто «прикипает» к своей оболочке и заклинивает. После этого попытка вытянуть рычаг приводит к обрыву тросика. Поэтому автогуру рекомендуют пользоваться стояночной системой каждый при каждой остановке автомобиля.

Особенности регулировки ручного тормоза Рено Логан

Вся регулировка натяжения троса ручного тормоза сводится к вращению самоконтрящейся гайки. Вращение по часовой стрелке вызывает натяжку троса, соответственно уменьшается количество щелчков рычага. Вращаем гайку против часовой – трос ослабляется. Результатом регулировки троса должна стать эффективная работа ручника, т.е. уверенная фиксация авто на уклоне до 30% при 5 – 6 щелчках рычага.

После трёх – четырёх регулировок, как правило, возникает необходимость замены тросика ручного тормоза. К этому моменту он растягивается и дальнейшая эксплуатация невозможна.

Самоконтрящаяся гайка применяется для уверенной фиксации результатов регулировки. Она не раскручивает и очень хорошо держит трос в нужном положении. Несмотря на название, гайка хорошо крутится ключом в обеих направлениях. Но уже при следующей регулировке её скорее всего придётся заменить. Вынужденная замена производится из-за износа пластикового фиксатора.

Регулировка на пять – шесть щелчков это необходимое и достаточное условие нормальной работы ручника. При удовлетворительном состоянии колодок и всего механизма заднего тормоза, такое положение рычага обеспечивает надежную стоянку автомобиля. В тоже время задние колеса крутятся легко, колодки движению не мешают.

Стремление к сильному натяжению троса приводит к тому, что колеса надёжно затормаживаются и это можно считать положительным моментом. Но, одновременно, существует реальный риск того, что снятии с ручника колодки не отойдут от тормозных барабанов. Колеса останутся в полузаторможенном состоянии. Это приведёт к повышенному расходу топлива, преждевременному износу колодок и перегреву тормозных барабанов.

Результатом регулировки натяжения троса должно стать свободное вращение задних колёс при опущенном рычаге ручного тормоза и их надёжная фиксация при вытянутом на пять – шесть щелчков.

Самостоятельная регулировка ручника на Логане

Регулировка проста и не должна вызвать каких либо затруднений у тех, кто имеет хотя бы начальные слесарные навыки. Поэтому обращаться даже к низкооплачиваемым мастерам совершенно ни к чему. Всё делается своими руками. Для работы необходимо всего два инструмента:

  • торцовый или накидной ключ на 10;
  • ключ Торкс на 20.

Регулировка натяжения троса пошагово:

  1. В салоне со стороны заднего сиденья на облицовке тоннеля демонтировать декоративную заглушку. Чтобы не повредить пластик, лучше всего это сделать тупым ножом.
  2. Сняв декоративную заглушку получаем доступ к винту. Ключом Торкс нужно открутить винт крепления облицовки тоннеля.
  3. Слегка сдвинуть облицовку назад, приподнять и подвинуть теперь уже вперёд. Теперь можно снять полностью. Эта операция требует терпения и осторожности. Важно не обломать пластиковые фиксаторы передней части облицовки.

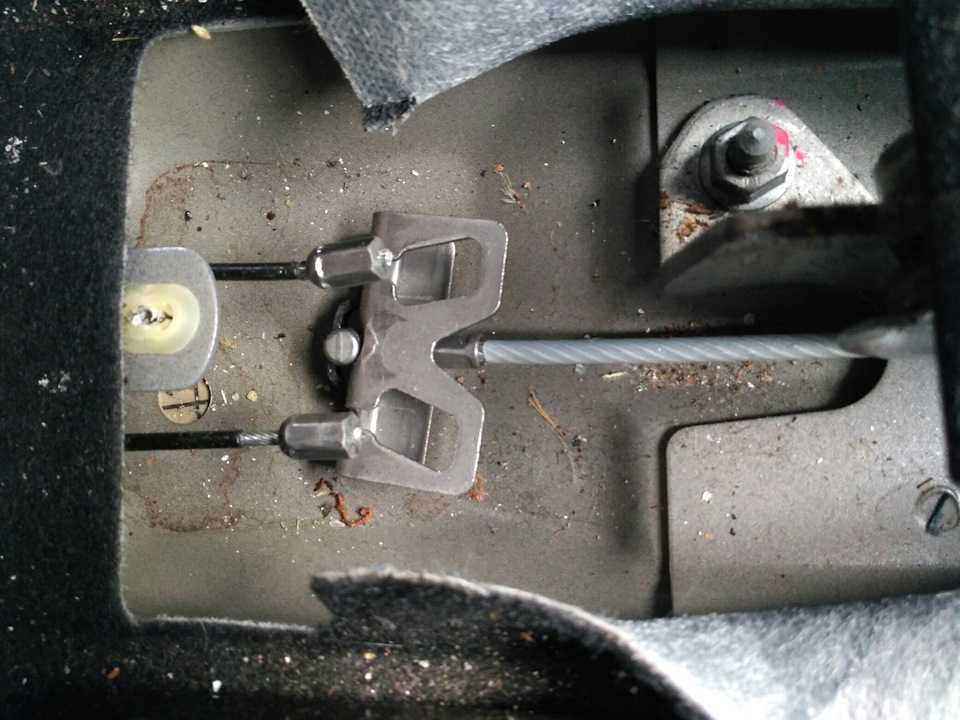

    После удаления облицовки получаем свободный доступ к регулировочной гайке, она находится под рычагом.
  4. Для натяжения троса накидным или торцовым ключом на 10 вращаем гайку по часовой стрелке на пол оборота.
  5. После каждого поворота гайки проверяем натяжку троса. Поднимаем рычаг и считаем щелчки. На пяти – шести нужно остановиться и еще всего лишь на четверть оборота подтянуть гайку. Это делается из-за того, что в процессе последующей эксплуатации трос еще немного вытянется, а колодки расположатся на новом месте.

На этом регулировка закончена и можно приступать к испытанию. Опять ищем эстакаду или пробуем тронуться на ровной площадке с заведённым двигателем. При положительном результате не забудьте восстановить нормальный облик салона.

Если гайка не поддаётся регулировке, то скорее всего трос уже вытянулся и подлежит замене.

Отдельные рекомендации по регулировке и эксплуатации ручного тормоза Renault Logan

Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза. Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.

В остальном внимание к тормозной системе Логана должно концентрироваться на: проверке и доливе тормозной жидкости; контроле состояния колодок, шлангов, тормозных дисков и барабанов; периодической чистке тормозных механизмов.

Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Добавить комментарий

В начало страницы

Регулировка ручного тормоза на Рено Логан, видео ⋆ I Love My Car

Logan Renault Всі записи Гальмівна система Ремзона

Недооценивать роль ручного тормоза могут только те, кто живет в южноукраинских степях и не выезжает оттуда десятилетиями. Впрочем, и там найдется применение ручнику. С другой стороны, пройти техосмотр очень проблематично, если не работает стояночный тормоз. Причин его отказа может быть много, а как подтянуть и проверить ручной тормоз на Рено Логан, будем разбираться прямо сейчас.

Зміст

  • 1 Проверяем ручник на Рено Логан
  • 2 Как подтянуть ручной тормоз Логан за 5 минут
    • 2.1 Related

Проверяем ручник на Рено Логан

Следуя руководствам производителя, проверка ручного тормоза на Рено Логан проводится очень просто. Если автомобиль не может быть удержан на наклонной плоскости с углом 25˚ при затяжке рычага на 4-5 щелчков, нужно хирургическое вмешательство в привод ручника. Причин может быть несколько:

  • изношенные тормозные колодки, одна самых частых причин некорректной работы ручника;
  • сбитая регулировка автоподводки колодок;
  • износ тормозного барабана;
  • растянулся трос ручника;
  • необходима элементарная регулировка привода.
Для регулировки зазора между тормозными колодками и рабочей поверхностью барабана можно использовать механизм автоматической подводки

Навскидку оценить состояние тормозного механизма Рено Логан достаточно просто. Если мы меняли задние колодки сто тысяч километров пробега назад, все понятно. Необходима замена, смазка и регулировка. Храповой механизм автоматического подвода колодок тоже может прихватить из-за коррозии, это случается, как правило, на пробеге 40-60 тысяч км, износа самого барабана можно ждать через 150-200 тысяч пробега, это зависит от типа фрикционных накладок и их качества.

Для проверки работоспособности заднего тормозного механизма придется снимать барабан

В зависимости от пробега и наличия свободного времени, проводим ревизию либо самого тормозного механизма с демонтажем барабана, как на фото выше, либо пробуем подтянуть ручник, потратив всего несколько минут.

Как подтянуть ручной тормоз Логан за 5 минут

В зависимости от комплектации и завода сборки нашего Логана, добраться до гайки регулировки натяжения троса ручного тормоза можно несколькими способами.

Самый простой — на недорогих комплектациях. Просто приподнимаем пластиковый кожух ручника, берем головку на 10 с удлинителем и внимательно вращаем эту самую гайку по часовой стрелке. После этого обязательно проверяем работу системы так, как это указано ниже.

Независимо от комплектации, регулировку можно провести таким образом:

  • поднимаем рычаг ручника и откидываем пластиковую накладку;
  • откручиваем саморез битой Torx20;
  • приподнимаем пластиковый корпус;
  • вынимаем пластиковый защитный кожух;
  • используем ту же головку на 10 с удлинителем или длинный торцовый (рожковый) ключ;
  • подтягиваем гайку ровно настолько, чтобы рычаг затягивал колодки максимум на 5-6 щелчков.

Проверка работы ручника должна проводиться только на автомобиле с установленными задними колесами, без дополнительной нагрузки на заднюю ось (пустой багажник) и с гарантией того, что тормозные колодки и механизм автоподводки находятся в исправном состоянии. При этом при проверке нужно убедиться в том, что задние колеса свободно вращаются при отпущенном ручнике, колодки не закусывает и тормозные барабаны не греются при езде по трассе.

Чтобы убедиться в простоте проведения этой операции, можно глянуть видео, которое прислал наш пользователь. Удачной всем регулировки и крепких тормозов.
