Схема предохранителей и реле Lifan Solano (620) » Схемы предохранителей, электросхемы автомобилей
Осторожно!
|

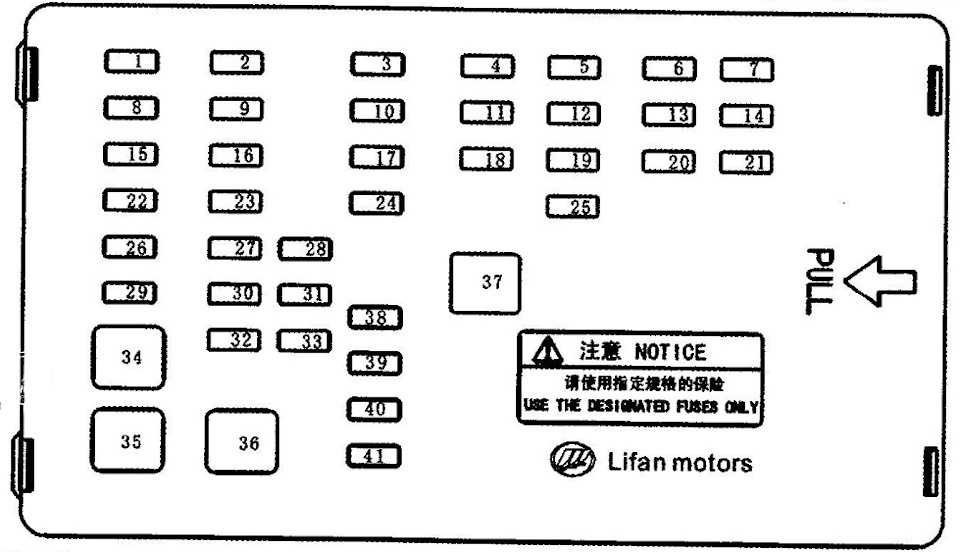

Блок предохранителей в салоне
| № | А | Назначение |
| 1 | 10 | BCM (блок кузовной электроники) — центральный замок |
| 2 | 15 | BCM (блок кузовной электроники) — индикаторы и сигнальные лампы комбинации приборов |
| 3 | 10 | Топливный насос |
| 4 | 15 | Стеклоочиститель |
| 5 | 15 | Прикуриватель |
| 6 | 10 | Запасной предохранитель |
| 7 | 10 | ABS |
| 8 | 5 | BCM (блок кузовной электроники) |
| 9 | 5 | Задний противотуманный фонарь |
| 10 | 15 | Аудиосистема |
| 11 | 15 | Звуковой сигнал |
| 12 | 5 | Аудиосистема |
| 13 | 10 | Лампы заднего хода |
| 14 | 5 | BCM (блок кузовной электроники) — зажигание |
| 15 | 5 | Освещение багажника, лампы в дверях |
| 16 | 10 | Дневные ходовые огни |
| 17 | 15 | Запасной предохранитель |
| 18 | 10 | Электропривод зеркал |
| 19 | 10 | Блок управления кондиционером |
| 20 | 5 | Лампы стоп-сигнала |
| 21 | 10 | Подушки безопасности |
| 10 | Освещение салона | |
| 23 | 30 | Стеклоподъемники |
| 24 | 5 | Запасной предохранитель |
| 25 | 10 | Запасной предохранитель |
| 26 | 15 | Комбинация приборов |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | 10 | Люк |
| 30 | 20 | Запасной предохранитель |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | 30 | Зажигание (Am2) |
| 35 | 30 | Зажигание (Am1) |
| 36 | 30 | Обогрев заднего стекла |
| 37 | — | Пинцет для предохранителей |
| 38 | 30 | Запасной предохранитель |
| 39 | 15 | Комбинация приборов |
| 40 | 20 | Запасной предохранитель |
| 15 | Генератор, блок управления двигателем (катушка зажигания), датчик скорости, датчик положения коленчатого вала |
Блок предохранителей в салоне (обратная сторона)
| № | Реле |
| 1 | Звуковой сигнал |
| 2 | Топливный насос |
| 3 | Задний противотуманный фонарь |
| 4 | Обогрев заднего стекла |
| 5 | Не используется |
| 6 | Не используется |
| 7 | Дополнительный источник питания |
Блок предохранителей в моторном отсеке
| № | А | Назначение |
| 3 | 10 | Запасной предохранитель |
| 4 | 15 | Запасной предохранитель |
| 5 | 20 | Запасной предохранитель |
| 6 | 25 | Запасной предохранитель |
| 13 | 40 | Мотор отопителя |
| 14 | 60 | Розетка для подключения дополнительного электрооборудования |
| 15 | 60 | Розетка с водительской стороны |
| 16 | — | Не используется |
| 17 | 30 | Запасной предохранитель |
| 18 | 7,5 | Запасной предохранитель |
| 19 | — | Пинцет для предохранителей |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 25 | 30 | ABS |
| 26 | 30 | ABS |
| 27 | 25 | Главное реле |
| 28 | 10 | Компрессор кондиционера |
| 29 | 10 | Блок управления двигателем |
| 30 | 25 | Вентилятор системы охлаждения (высокая скорость) |
| 31 | 25 | Вентилятор системы охлаждения (низкая скорость) |
| 32 | 5 | Регулятор скорости вентилятора (высокая и низкая скорость, компрессор кондиционера) |
| 33 | 15 | Ближний свет |
| 34 | 15 | Дальний свет, указатели поворота |
| 35 | Передние противотуманные фары | |
| Реле | ||
| 1 | Передние противотуманные фары | |
| 2 | Мотор отопителя | |
| 7 | Вентилятор системы охлаждения (высокая скорость) | |
| 8 | Вентилятор системы охлаждения (низкая скорость) | |
| 9 | Регулятор скорости вентилятора | |
| 10 | Указатели поворота | |
| 11 | Дальний свет | |
| 12 | Ближний свет | |
| 36 | Главное реле | |
| 37 | Компрессор кондиционера | |
| 38 | Главное реле | |
Предохранители и реле Lifan Solano
7.
Предохранители и реле
Если фары головного освещения или другое электрическое оборудование е работает, необходимо проверить предохранитель. Если предохранитель перегорел, замените его новым предохранителем идентичного номинала.
Выключите зажигание и все соответствующее оборудование, затем при помощи пинцета извлеките предохранитель, который, по вашему мнению, перегорел, чтобы проверить его.
Если вы не можете установить перегорел предохранитель или нет, замените предохранители, которые, по вашему мнению, могли перегореть.
Если в наличии нет предохранителя с идентичным номиналом, установите предохранитель несколько меньшего номинала. Однако в таком случае он может опять перегореть, поэтому как можно скорее необходимо установить предохранитель подходящего номинала.
Всегда храните в автомобиле комплект предохранителей на всякий случай.
Если вы заменили предохранитель, но он тут же перегорел, значит, в работе электрической системы появились неисправности, обратитесь как можно скорее к официальному дилеру компании Lifan.
Предупреждение!
Использование предохранителя с более высоким номиналом или подручных средств вместо предохранителя строго запрещено. В противном случае это может привести к серьезным повреждениям автомобиля.
1. Подача питания к центральному замку электронного модуля управления кузова
2. Сигнальный индикатор/ указатели поворотов
3. Топливный насос
4. Стеклоочистители
5. Прикуриватель
6. Пустой
7. Подача питания к антиблокировочной системе
8. Подача питания к электронному блоку управления кузова
9. Заднее противотуманное освещение
10. Питание мультимедийной системы
11. Звуковой сигнал
12. Подача питания к элементам управления мультимедийной системы
13. Фонари заднего хода
14. Замок зажигания
15. Подсветка дверей/крышки багажного отделения
16. Освещение в салоне
17. Пустой
18. Внешние зеркала заднего вида
19. Управление системой кондиционирования
20.
Стоп-сигнал
21. Питание системы подушек безопасности
22. Потолочное освещение
23. Питание электростеклоподъемников
24. Пустой 25, пустой
26. Подача питания к щитку приборов
27. Запасной
28. Запасной
29. Подача питания к сервоприводу люка.
30. Запасной
31. Запасной
32. Запасной
33. Запасной
34. Зажигание Ам2
35. Зажигание Ам1
36. Подогрев заднего окна
37. Пинцет
38. Пустой
39. Зажигание приборная панель
40. Пустой
41. Подача питания/электронный блок управления катушки зажигания/датчик положения распредвала/датчик скорости движения автомобиля
1. Реле звукового сигнала
2. Реле топливного насоса
3. Реле задних фар противотуманного освещения
4. Реле подогрева заднего окна
5. Пустой
7. Реле розетки для подключения дополнительного оборудования
3. Запасной предохранитель
4. Запасной предохранитель
5. Запасной предохранитель
6.
Запасной предохранитель
13. Вентилятор
14. Подача питания к розетке для подключения дополнительного оборудования
15. Подача питания в салоне
16. Пустой
17. Запасной предохранитель
18. Запасной предохранитель
19. Пинцет
20. Пустой
21. Пустой
22. Пустой
23. Пустой
24. Пустой
25. Блок управления антиблокировочной системы
26. Блок управления антиблокировочной системы
27. Главное реле
28. компрессор
29. Электронный блок управления системы впрыска топлива
30. Высокая скорость вращения вентилятора
31. Низкая скорость вращения вентилятора
32. Регулировка скорости вращения вентилятора/высокая скорость/низкая скорость/компрессор
33. Ближний свет головного освещения
34. Подача светового сигнала для обгона/дальний свет головного освещения
35. Переднее противотуманное освещение
36. Главное реле
1. Переднее противотуманное освещение
2. Вентилятор
7.
Высокая скорость
8. Низкая скорость
9. Регулировка скорости
10. Подача светового сигнала при обгоне
11. Дальний свет головного освещения
12. Ближний свет
37. Компрессор
38. Главное реле
Схема блока предохранителей Lifan Solano (620/630; 2010
) Главная » Lifan » Solano
04.06.2023
Содержание
- В салоне
- В моторном отсеке
В данном материале подробно рассмотрены схемы предохранителей автомобиля Лифан Солано 620/630: 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.
Предохранитель №5 в салоне отвечает за гнезда прикуривателя.
В салоне
Чтобы получить доступ к блоку реле, выполните следующие действия.
1. Откройте ящик для хранения мелких предметов и нажмите на выступы с обеих сторон.
2. Снимите перчаточный ящик.
3. Покачивание реле из стороны в сторону…
4. …извлеките его из разъема.
Чтобы получить доступ к блоку предохранителей, расположенному в салоне, выполните следующие действия.
Под панелью приборов слева нажмите на защелку и снимите крышку монтажного блока.
| Схема | ||
|---|---|---|
| Модули реле | ||
| 1 | Звуковой сигнал | |
| 2 | Задние противотуманные фары | |
| 3 | Реле топливного насоса Solano 620 | |
| 4 | Обогрев заднего стекла | |
| 5 | запасное реле | |
| 6 | запасное реле | |
| 7 | Реле гнезда прикуривателя | |
| Предохранители | ||
| № | Ампер | Описание |
| 1 | 10 | Электронный блок управления электрооборудованием салона |
| 2 | 15 | Лампа указателя поворота переднего/индикатор неисправности электронного блока управления электрооборудованием салона |
| 3 | 10 | Предохранитель топливного насоса |
| 4 | 15 | Стеклоочиститель |
| 5 | 15 | Предохранитель прикуривателя |
| 6 | 10 | Не участвует |
| 7 | 10 | Гидравлический блок ABS |
| 8 | 5 | Электронный блок управления электрооборудованием |
| 9 | 5 | Задние противотуманные фары |
| 10 | 15 | Аудиосистема |
| 11 | 15 | Звуковой сигнал |
| 12 | 5 | Управление аудиосистемой на рулевом колесе |
| 13 | 10 | Фонари заднего хода |
| 14 | 5 | Замок зажигания |
| 15 | 5 | Подсветка дверных проемов/лампа багажного отделения |
| 16 | 10 | Дневные ходовые огни |
| 17 | 15 | Резерв |
| 18 | 10 | Наружное зеркало заднего вида |
| 19 | 10 | Реле блока управления АБС |
| 20 | 5 | Стоп-сигнал |
| 21 | 10 | Электронный блок управления пассивной системой безопасности SRS |
| 22 | 10 | Лампа общего освещения салона |
| 23 | 30 | Электрические стеклоподъемники |
| 24 | 5 | Запасной |
| 25 | 10 | Запасной |
| 26 | 15 | комбинация приборов |
| 27 | — | Не участвует |
| 28 | — | |
| 29 | 10 | Люк с электроприводом |
| 30 | 20 | Не участвует |
| 31 | — | Резерв |
| 32 | — | — |
| 33 | — | — |
| 34 | 30 | Зажигание Am2 |
| 35 | 30 | Зажигание АМ1 |
| 36 | 30 | Обогрев заднего стекла |
| 37 | Место для хранения пинцета | |
| 38 | 30 | Не участвует |
| 39 | 15 | Реле комбинации приборов |
| 40 | 20 | Не участвует |
| 41 | 15 | Генератор/катушка зажигания/датчик положения коленчатого вала/датчик скорости автомобиля |
В моторном отсеке
Блок предохранителей находится рядом с аккумулятором.
